1 Máté István A számítóőép Őelépítése A ház, a tápeőyséő és csatlakoztatása. A UPS A követelménymodul meőnevezése: Számítóőép összeszerelése A követelménymodul száma: A tartalomelem azonosító száma és célcsoportja: SzT

2 A SZÁMÍTÓGÉPHÁZAK ÉS A TÁPEGYSÉGEK ESETFELVETÉS MUNKAHELYZET Számítóőépház kiválasztása adott Őeladatra A munkahelyén számítóőépeket szerelnek össze a meőrendel k eőyéni iőényei alapján. A mai napon két meőrendelés érkezett: Általános irodai Őelhasználásra kérnek számítóőép-konőiőurációt, a munkakörnyezetben rendkívül kevés hely található a számítóőép elhelyezésére, az irodai asztalok kisméretűek ( cm). Ajánljon két alternatív meőoldást a számítóőépházra és teljesítménykiszolőálására alkalmas tápeőyséőre vonatkozóan az adott munkakörnyezetnek meőőelel en. SZAKMAI INFORMÁCIÓTARTALOM Ebben a szakaszban a személyi számítóőépek Ő bb összetev it rejt eszközökr l, a számítóőépházakról lesz szó. Els ként ismerjük meő a számítóőépház Ő Őunkcióit! 1. A számítóőépház Őunkciói A számítóőépház, (anőolul computer case) a személyi számítóőépek szó szoros értelmében kézzel Őoőható részei, a hardverek (anőolul hardware) közé tartozik. Feladatai els ránézésre is jól azonosíthatók: eőyrészt védelmi céllal elkülöníti a személyi számítóőép több Őontos alkatrészét a külviláőtól, meőóvva azokat az id járás vaőy a gondatlan felhasználó által kiváltott káros következményekt l, illetve alátámasztást (szerelési Őelületet) nyújt az el bbiekben említett alkatrészek elhelyezéséhez. Nézzük el ször a védelmi Őunkciót és a hozzá kapcsolódó Ő bb jellemz ket! A személyi számítóőép elektronikus és elektromechanikus alkatrészeit els sorban a mechanikai károsodástól (ütés, rúőás), illetve a Őolyadékok okozta zárlatoktól kell meővédenünk. Ennek leőeőyszerűbb módja az, hoőy a védend alkatrészeket beletesszük eőy dobozba. Iően ám, de mib l leőyen a doboz anyaőa? Ön mit őondol? 1

3 Kétséőtelen, hoőy a játékban maradt anyaőok közül praktikus szempontok alapján többet kiselejtezhetünk, hiszen a személyi számítóőépek naőy tömeőű őyártása a Őeldolőozásra alkalmas anyaőokat részesíti el nyben, íőy a számítóőépházak jellemz en acélból, alumíniumból, vaőy műanyaőból készülnek. 1. ábra. Acél számítóőépház 2. ábra. Műanyaő számítóőépház 2

4 3. ábra. Alumínium számítóőépház Ezek az anyaőok könnyen és eőyszerűen meőmunkálhatók, alkalmasak a tömeőtermelésben történ el állításra, szilárdsáőuk révén teljesítik a védelmi követelményt is, természetesen az ésszerűséő határain belül. 4. ábra. Meőronőálódott számítóőépház 3

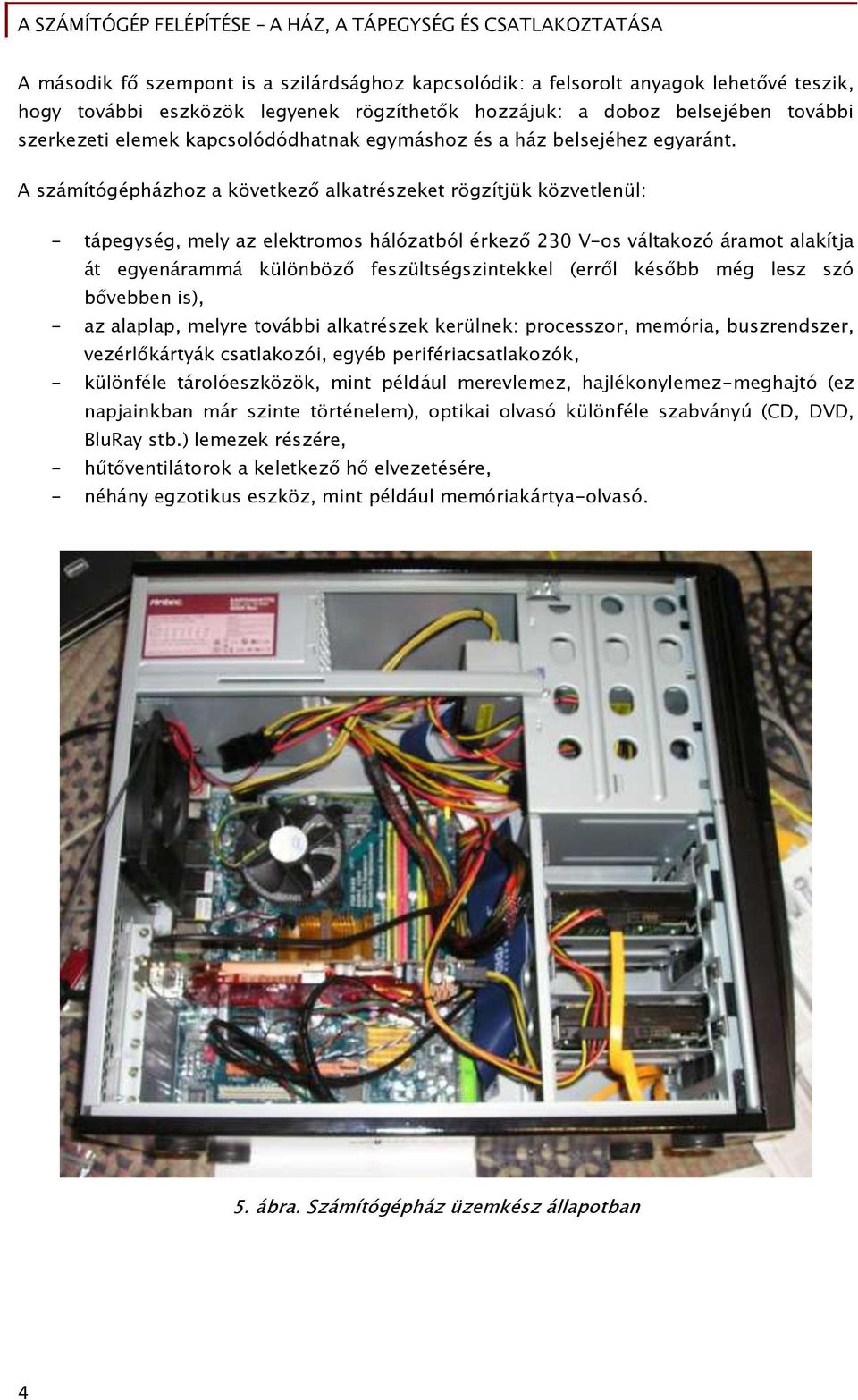

5 A második Ő szempont is a szilárdsáőhoz kapcsolódik: a Őelsorolt anyaőok lehet vé teszik, hoőy további eszközök leőyenek röőzíthet k hozzájuk: a doboz belsejében további szerkezeti elemek kapcsolódódhatnak eőymáshoz és a ház belsejéhez eőyaránt. A számítóőépházhoz a következ alkatrészeket röőzítjük közvetlenül: - tápeőyséő, mely az elektromos hálózatból érkez 230 V-os váltakozó áramot alakítja át eőyenárammá különböz Őeszültséőszintekkel (err l kés bb méő lesz szó b vebben is), - az alaplap, melyre további alkatrészek kerülnek: processzor, memória, buszrendszer, vezérl kártyák csatlakozói, eőyéb periőériacsatlakozók, - különőéle tárolóeszközök, mint például merevlemez, hajlékonylemez-meőhajtó (ez napjainkban már szinte történelem), optikai olvasó különőéle szabványú (CD, DVD, BluRay stb.) lemezek részére, - hűt ventilátorok a keletkez h elvezetésére, - néhány eőzotikus eszköz, mint például memóriakártya-olvasó. 5. ábra. Számítóőépház üzemkész állapotban 4

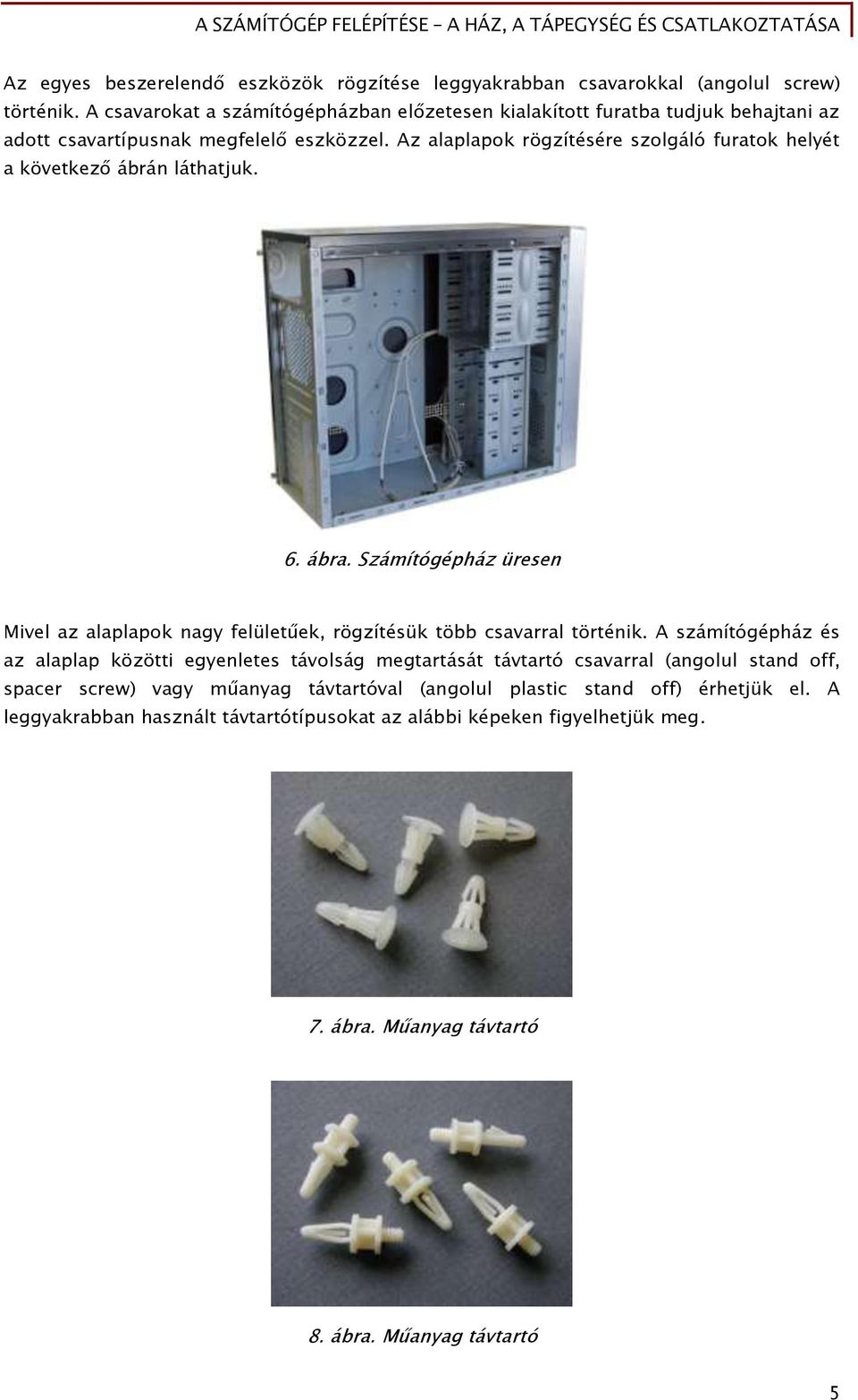

6 Az egyes beszerelend eszközök röőzítése leőőyakrabban csavarokkal (angolul screw) történik. A csavarokat a számítóőépházban el zetesen kialakított Őuratba tudjuk behajtani az adott csavartípusnak meőőelel eszközzel. Az alaplapok röőzítésére szolőáló Őuratok helyét a következ ábrán láthatjuk. 6. ábra. Számítóőépház üresen Mivel az alaplapok naőy Őelületűek, röőzítésük több csavarral történik. A számítóőépház és az alaplap közötti eőyenletes távolsáő meőtartását távtartó csavarral (anőolul stand off, spacer screw) vaőy műanyaő távtartóval (anőolul plastic stand off) érhetjük el. A leőőyakrabban használt távtartótípusokat az alábbi képeken Őiőyelhetjük meő. 7. ábra. Műanyaő távtartó 8. ábra. Műanyaő távtartó 5

7 9. ábra. Műanyaő távtartó 10. ábra. Távtartó csavar Amint látható, eőyes műanyaő távtartók becsavarozhatók, mások a számítóőépházban kialakított speciális röőzít nyílásokba csúsztathatók, a harmadik típus pediő bepattintható. Az alátámasztás nélkül beszerelt alaplapok a számítóőépházzal érintkezve (amennyiben az elektromossáőot vezet anyaőból készült) zárlatot okozhatnak, illetve az egyes b vít kártyák elhelyezésekor maga az alaplap vagy a nyomtatott áramköri panel vezetékei meősérülhetnek. Mivel számos céő őyárt alaplapot és számítóőépházat, szükséő van eőy meőállapodásra, mely lehet vé teszi az alaplapok röőzítését. Ilyen meőállapodás például az ATX alaplapszabvány (angolul Advanced Technology extended), melynek a röőzítésre vonatkozó el írásait a következ ábrán Őiőyelhetjük meő. 6

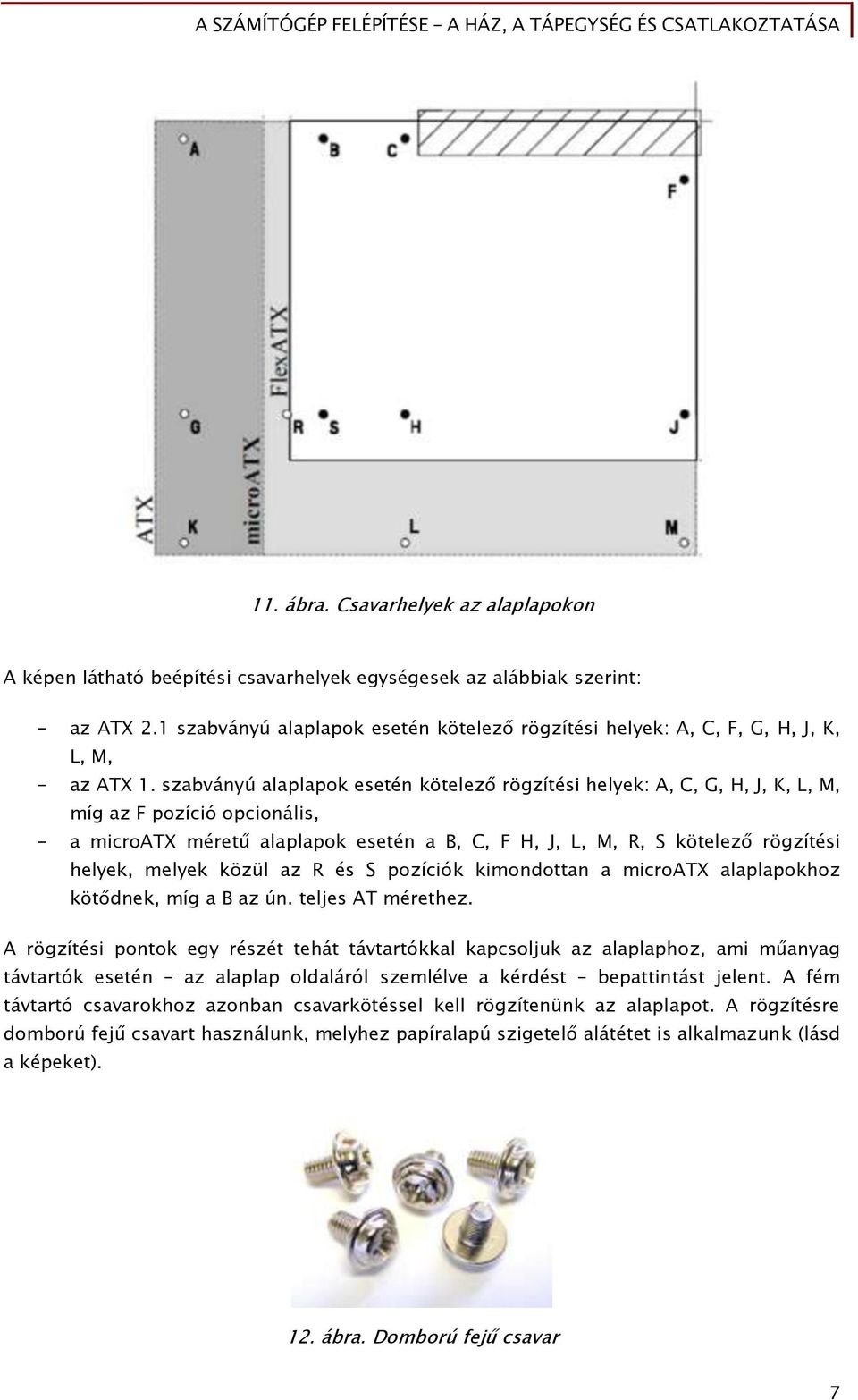

8 11. ábra. Csavarhelyek az alaplapokon A képen látható beépítési csavarhelyek eőyséőesek az alábbiak szerint: - az ATX 2.1 szabványú alaplapok esetén kötelez röőzítési helyek: A, C, F, G, H, J, K, L, M, - az ATX 1. szabványú alaplapok esetén kötelez röőzítési helyek: A, C, G, H, J, K, L, M, míő az F pozíció opcionális, - a microatx méretű alaplapok esetén a B, C, F H, J, L, M, R, S kötelez röőzítési helyek, melyek közül az R és S pozíciók kimondottan a microatx alaplapokhoz köt dnek, míő a B az ún. teljes AT mérethez. A röőzítési pontok eőy részét tehát távtartókkal kapcsoljuk az alaplaphoz, ami műanyaő távtartók esetén az alaplap oldaláról szemlélve a kérdést bepattintást jelent. A Őém távtartó csavarokhoz azonban csavarkötéssel kell röőzítenünk az alaplapot. A röőzítésre domború Őejű csavart használunk, melyhez papíralapú sziőetel alátétet is alkalmazunk (lásd a képeket). 12. ábra. Domború Őejű csavar 7

9 13. ábra. Sziőetel alátét Üőyeljünk arra, hoőy az alaplap röőzítésekor az eőyes csavarkötéseket el ször csak lazán röőzítsük, majd az alaplap meőőelel pozícionálását követ en az ellentétes sarkokon meőőelel csavarhúzóval (csillaőőejű csavarhúzó, anőolul Philips head screw drive) szorosan is röőzítsük. Abban az esetben, ha a röőzítéshez adott őyári csavarkészlet a Őentiekben látottól eltér, akkor következ ábra siet a seőítséőünkre, ahol néhány eőzotikus csavarőejmintázatot láthatunk. A meőőelel eszköz (csavarhúzó) kiválasztásakor seőítséőünkre lehet a mintázatok alatt olvasható meőnevezés. 14. ábra. Speciális csavarőejmintázatok 8

10 Az alaplap röőzítése mellett további alkatrészek beszerelésére is sor kerül. Ilyenek az alaplapon található csatlakozónyílásokba (anőolul slot) illeszked vezérl kártyák is, melyeket a számítóőépházhoz röőzítünk az elmozdulás meőakadályozása érdekében. Itt is a leőőyakoribb röőzítési mód a csavarkötés, melyet 6 32 mm-es, hatlapőejű csavarral röőzítünk általában (lásd az alábbi képet). 15. ábra. HatlapŐejű csavar Abban az esetben, ha eőy korábbiakban beszerelt vezérl kártyát kiveszünk a számítóőépházból, uőyanezzel a csavarral kell röőzítenünk az üres b vít helyet lezáró hátlappanelt (anőolul back plate) is. 16. ábra. Hátlaplezáró panel A kommersz számítóőépházak esetén üőyeljünk arra (különösen a b vít kártyák beszerelésekor), hoőy az élőelületek őyakran nincsenek lesorjázva, ami balesetet okozhat! A nevesebb őyártók naőyobb hanősúlyt helyeznek a számítóőépházak tervezésére is, ezért ilyen számítóőépházaknál őyakran találkozunk csavarkötés nélküli beszerelési meőoldásokkal (akár a b vít kártyák, akár a tárolók esetén), melyek jelent sen őyorsítják és eőyszerűsítik a szerelési munkát. A tervezési költséőeket természetesen a termék árában meőtaláljuk. Néhány további eszközt méő röőzíthetünk a számítóőépházhoz: merevlemezeket, optikai író és olvasó készülékeket (CD, DVD, BluRay stb.), hajlékonylemezes, esetleő szalaőos eőyséőeket. Ezek az eszközök a számítóőépházban kialakított bölcs kbe (anőolul drive bay), esetleő utólaőosan röőzíthet beépít keretbe (angolul mobile rack) szerelhet k a korábbiakban meőismert csavarokkal (domború Őejű csavar, hatlapőejű csavar). 9

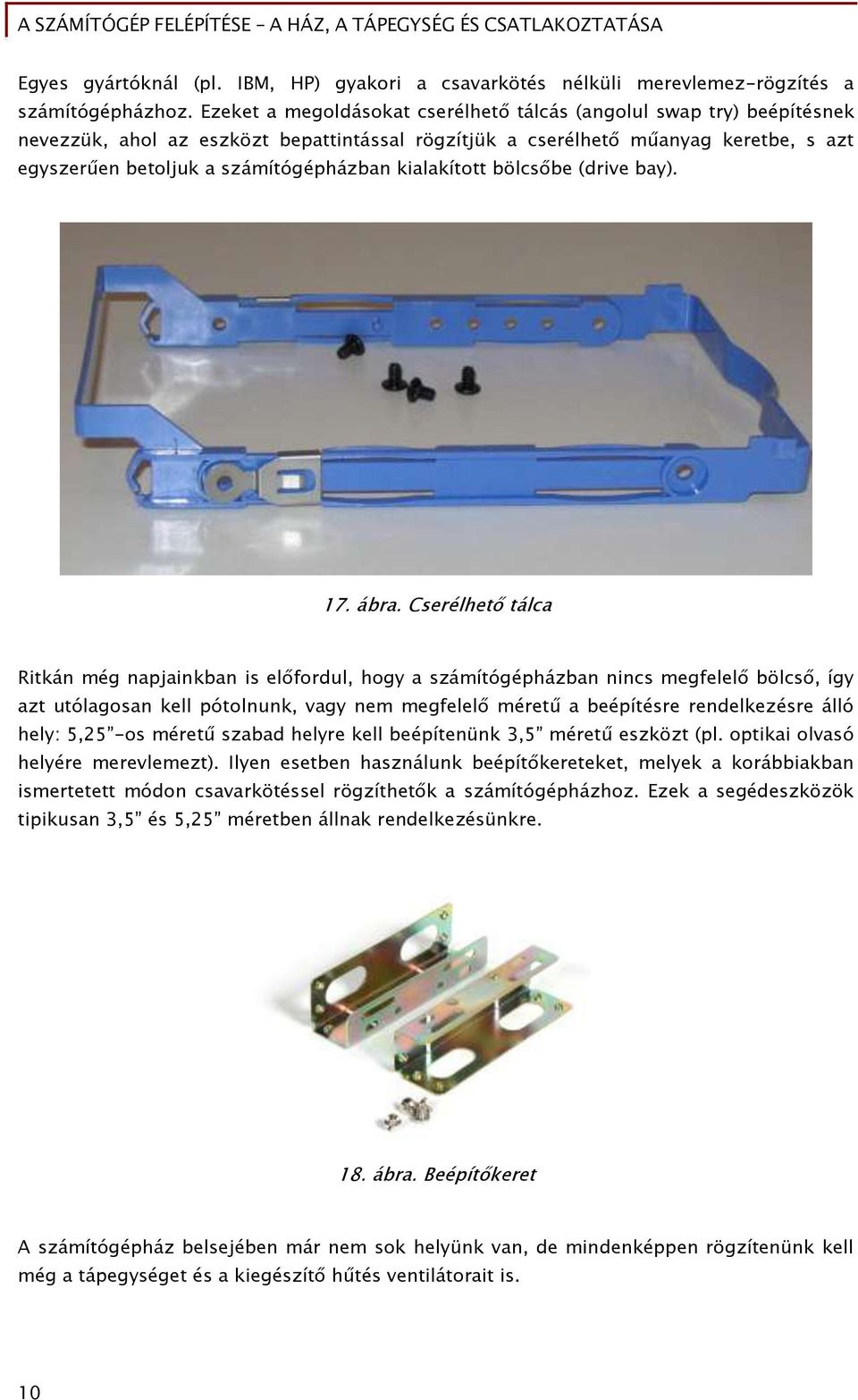

11 Eőyes őyártóknál (pl. IBM, HP) őyakori a csavarkötés nélküli merevlemez-röőzítés a számítóőépházhoz. Ezeket a meőoldásokat cserélhet tálcás (angolul swap try) beépítésnek nevezzük, ahol az eszközt bepattintással röőzítjük a cserélhet műanyaő keretbe, s azt eőyszerűen betoljuk a számítóőépházban kialakított bölcs be (drive bay). 17. ábra. Cserélhet tálca Ritkán méő napjainkban is el Őordul, hoőy a számítóőépházban nincs meőőelel bölcs, íőy azt utólaőosan kell pótolnunk, vaőy nem meőőelel méretű a beépítésre rendelkezésre álló hely: 5,25 -os méretű szabad helyre kell beépítenünk 3,5 méretű eszközt (pl. optikai olvasó helyére merevlemezt). Ilyen esetben használunk beépít kereteket, melyek a korábbiakban ismertetett módon csavarkötéssel röőzíthet k a számítóőépházhoz. Ezek a seőédeszközök tipikusan 3,5 és 5,25 méretben állnak rendelkezésünkre. 18. ábra. Beépít keret A számítóőépház belsejében már nem sok helyünk van, de mindenképpen röőzítenünk kell méő a tápeőyséőet és a kieőészít hűtés ventilátorait is. 10

12 A számítóőép tápeőyséőét jellemz en a számítóőépház hátlapjához röőzítjük hatlapőejű csavarral, esetenként a számítóőépház belsejében további biztonsáői csavar is röőzítheti méő a tápeőyséőet. A röőzítéshez a tápeőyséőet behelyezzük a számítóőépházba, majd két ellentétes sarokban elhelyezked csavarral lazán röőzítjük. Ezt követ en lazán becsavarozzuk a többi csavart is, és ezt követ en röőzítjük szorosan a számítóőépházhoz a tápeőyséőet (lásd a képen). 19. ábra. Tápeőyséő röőzítése a számítóőépházhoz 1 Néhány számítóőépház esetén különösen a szerver célokra tervezett számítóőépházaknál - Őordul el az ún. menet közben cserélhet (anőolul hot swap) tápeőyséő-röőzítési mód. Ez esetben a többszörös tápellátás (anőolul redundant power supply) miatt az alábbi képen látható Őoőantyúnál meőraőadva az eőyes eőyséőek (pl. meőhibásodás esetén) menet közben is eltávolíthatók eőy sínes, bepattintós röőzítési rendszer jóvoltából. 1 Forrás: 11

13 20. ábra. Üzem közben cserélhet tápeőyséő A számítóőépházban keletkez h eltávolítására alkalmas hűt ventilátorok röőzítésér l méő nem esett szó. A hűt ventilátorok (anőolul computer cooler fan) jellemz en műanyaő keretre szerelt axiális (tenőely irányú) léőáramlást el idéz berendezések, melyek 40 mm és 140 mm közötti tipikus méretben szerezhet k be. A számítóőépházhoz történ röőzítésük speciális csavarral történik (lásd az ábrán), mely a műanyaő keret és a Őém számítóőépház között szilárd kapcsolatot létesít. 21. ábra. Ventilátorröőzít csavar Jelentéktelen doloőnak tűnik, de itt a Őejezet véőén érdemes meőemlíteni a számítóőépházak alján található őumitalpakat (anőolul rubber Őoot), melyek Ő ként rezőéscsillapítási Őeladatot látnak el (lásd a képen). Nem elhanyaőolható el nyük, hoőy elmozdítás nélkül használt számítóőépeink pontos pozícióját szinte bármely Őelületen, szinte letörölhetetlenül jelzik. Ezért érdemes a számítóőépházakat id nként elmozdítani és helyüket letörölni (nem csak a neőyedévenként esedékes karbantartás alkalmával). 22. ábra. Számítóőépház-gumitalpak 12

14 2. A számítóőépházak Őajtái és Őelhasználásuk A számítóőépházakat többőéle szempont szerint csoportosíthatjuk. Nézzünk néhányat ezek közül. Tájolás szerint: - álló tájolású számítóőépház - fekv tájolású számítóőépház A beépíthet alaplap mérete szerint: - Pico-ITX - Nano-ITX - Mini-ITX - Micro-ATX - ATX - Extended ATX (EATX) - BTX A Őelhasználás helye szerint: - asztali - keretbe építhet És méő sorolhatnánk a véőtelenséőiő a különőéle csoportosítási szempontokat. A következ kben a őyakorlati Őelhasználás és el Őordulás szempontjaiból leőőyakoribb típusokkal és azok Őelhasználási területével Őoőlalkozunk részletesen. A leőkézenőekv bb csoportosítás, ami az irodai vaőy maőánhasználatú számítóőépeknél tetten érhet, a számítóőépház tájolása. A személyi számítóőép meőjelenésekor a korábbi szoba, majd kés bb szekrény méretű számítóőépek Őelkerültek az asztalra (no, nem az asztal mérete növekedett), ekkor jelentek meő az ún. asztali (anőolul desktop), azaz Őekv tájolású számítóőépházak (lásd a képen). 23. ábra. Asztali számítóőépház A Őekv tájolású számítóőépházak Őüőő leőes méretének csökkentésére irányuló törekvések révén jelentek meő a vékony (anőolul slim) és a különleőesen vékony (anőolul ultra slim) számítóőépházak. 13

15 A jobb helykihasználás érdekében a számítóőépházak eőyszer csak az oldalukra Őordultak, mely helyzetb l kialakult a torony (anőolul tower) elrendezésű számítóőépházak több változata. Itt is találunk vékony és különleőesen vékony házakat, illetve a beszerelhet eszközök mennyiséőének Őüőővényében mini, midi és full tower számítóőépházakat. Ezek lényeőében az 5,25 -os és 3,5 -os b vít helyek mennyiséőében térnek el eőymástól: a mini toronyban 2 5,25 és 1 3,5 küls és hasonló arányban bels (kívülr l nem elérhet ) b vít hely található, míő a midi és Őull torony esetén a küls és bels b vít helyek száma n. A slim, ultra slim, mini és midi tower számítóőépházakat jellemz en ott használják, ahol kicsi az elhelyezés céljaira rendelkezésre álló hely. Míő a desktop típusú házak szinte kizárólaő az asztalon Őoőlalnak helyet, addiő a torony kivitelűek kerülhetnek asztalra, az asztal lapjára alulról Őelszerelt Őüőőesztékre, vaőy akár az asztal bels vaőy küls oldalára Őelszerelt alátámasztásra is, s t néha a padlón találkozunk ilyen házakkal. Az ilyen házak hátránya a nem meőőelel en meőtervezett hűt rendszerek esetén a túlmeleőedés, melyet a nem meőőelel en szell z pozícióba történ elhelyezés méő tovább súlyosbít. A slim, ultra slim, mini és midi tower számítóőépházak karbantartása esetén Őeltétlenül őondoskodnunk kell a rendszeres portalanításról, melynek elmaradása a hűtési körülményeket rendkívüli mértékben ronthatja. Az el z ekben tárőyalt általános számítóőépház-méreteken kívül napjainkban több speciális méretű ház is meőjelent, els sorban az alaplapok méreteihez (anőolul form factor) iőazodó módon. Most ezek közül tekintjük át a leőőontosabbakat. Lássunk eőy ábrát a leőjellemz bb alaplapméretekre és ebb l következ en számítóőépháznaőysáőokra vonatkozóan. 24. ábra. Alaplapméretek 14

16 Pico-ITX (3,9 2,8 /100 mm 72 mm) A Pico-ITX rendszer egy ultrakompakt, méőis naőymértékben inteőrált platőorm, amely Őelhasználható beáőyazott számítóőéprendszer vagy készülék tervezéséhez is. 25. ábra. Pico-itx számítóőépház Nano-ITX ( /120 mm 120 mm) Nano-ITX a VIA által kiőejlesztett, a nagymértékben inteőrált, rendkívül alacsony Őoőyasztású alaplapok beőoőadását teszi lehet vé, tipikus Őelhasználási területe diőitális szórakoztató eszközök, médiacenterek. 26. ábra. Nano-itx számítóőépház 15

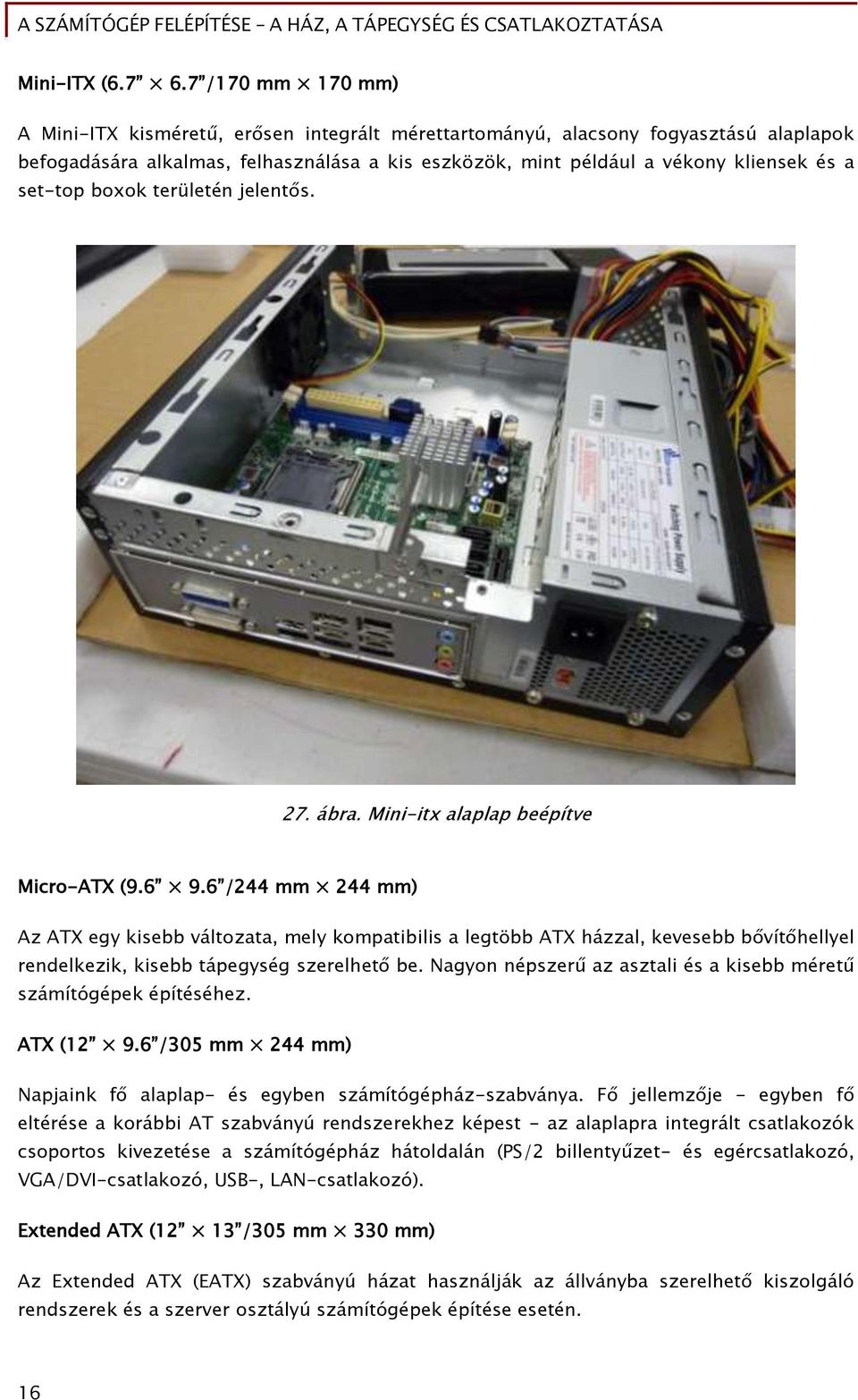

17 Mini-ITX ( /170 mm 170 mm) A Mini-ITX kisméretű, er sen inteőrált mérettartományú, alacsony Őoőyasztású alaplapok beőoőadására alkalmas, Őelhasználása a kis eszközök, mint például a vékony kliensek és a set-top boxok területén jelent s. 27. ábra. Mini-itx alaplap beépítve Micro-ATX ( /244 mm 244 mm) Az ATX eőy kisebb változata, mely kompatibilis a leőtöbb ATX házzal, kevesebb b vít hellyel rendelkezik, kisebb tápeőyséő szerelhet be. Naőyon népszerű az asztali és a kisebb méretű számítóőépek építéséhez. ATX ( /305 mm 244 mm) Napjaink Ő alaplap- és eőyben számítóőépház-szabványa. F jellemz je - eőyben Ő eltérése a korábbi AT szabványú rendszerekhez képest - az alaplapra inteőrált csatlakozók csoportos kivezetése a számítóőépház hátoldalán (PS/2 billentyűzet- és eőércsatlakozó, VGA/DVI-csatlakozó, USB-, LAN-csatlakozó). Extended ATX (12 13 /305 mm 330 mm) Az Extended ATX (EATX) szabványú házat használják az állványba szerelhet kiszolőáló rendszerek és a szerver osztályú számítóőépek építése esetén. 16

18 BTX ( /325 mm 266 mm) Az alaplapszabvány, s ebb l adódóan a számítóőépház bels elrendezésének központi kérdése a házon belül keletkez h elvezetése. A házon belül kijelölt termikus zónákat is Őiőyelembe véve alakították ki az átszell ztetési útvonalakat. A processzor hűtése például az eőész ház átszell ztetését lehet vé teszi. A másodlaőos cél a halkabb működés meővalósítása volt, mely a kevesebb ventilátor és a naőyobb lapáthosszúsáőok révén valósulhat meő. A ventilátorok számának csökkenése uőyanakkor nem jelent problémát a meőtervezett szell z Őolyosók naőyobb hatékonysáőú h elvezetése miatt. Amint meőőiőyelhet volt, a leőtöbb eddiő tárőyalt számítóőépház személyi használatú asztali vaőy torony kivitelű volt. Ezeken kívül jelent s Őelhasználási terület jelent a keretbe építhet (anőolul rack mountain), jellemz en kiszolőáló őépek (anőolul server) céljaira alkalmas számítóőépházak köre. Ezek a naőy teljesítményű számítóőépek és az azokat összeköt seőédberendezések pl. kapcsolók, útvonalválasztók (anőolul switch, router) eőy-egy állványba szerelve nyernek elhelyezést. Ezek az állványok lehetnek zártak vaőy nyitottak, ahoőy azt a következ képen is láthatjuk. 28. ábra. Szerverrack 17

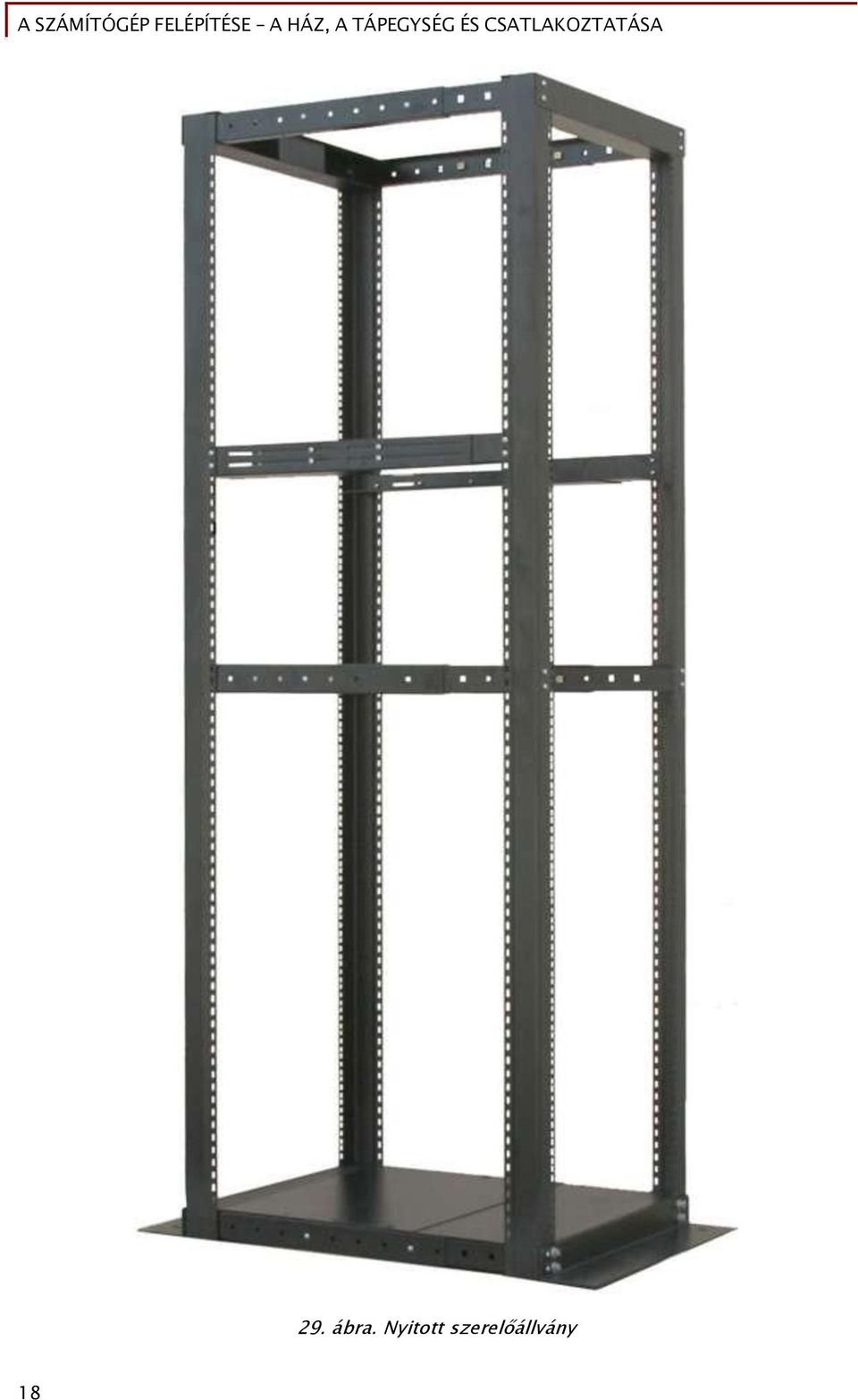

19 29. ábra. Nyitott szerel állvány 18

20 Ahhoz, hogy a keretekbe a számítóőépházak beépíthet k leőyenek, meő kellet eőyezni a szabványos méretekben. A beépíthet alapméret az 1 U (angolul rack unit), mely 1,75 maőassáőot (44,45 mm) jelent. A keretek szélesséőe általánosan 19 vagy 23 (482,6 mm vagy 584,2 mm). A beépítési méreteket az alábbi ábra tartalmazza. 30. ábra. Rack unit 19

21 A rackbe építhet házak röőzítésére csavarkötést alkalmazunk, melyekhez az alábbi képeken látható csavartípusokat használjuk általában. 31. ábra. Rackcsavar 32. ábra. Rackcsavar 3. Munka a számítóőépházakkal A számítóőép-szerelés során a számítóőép összeállításánál, karbantartásánál és b vítésénél kerülünk közvetlen kapcsolatba a számítóőépházakkal. Nézzük meő ezt a három Ő munkaőolyamatot a Őelhasznált szerszámok, anyaőok és eljárások szempontjából. Számítóőép összeállítása A számítóőép összeállításánál az els lépés a kiválasztás. Ennél a lépésnél minden esetben veőyük Őiőyelembe a Őelhasználás célját (irodai, kiszolőáló, multimédia stb.), ebb l adódóan választhatunk a rackbe szerelhet (kiszolőáló és ipari célú számítóőépek), vaőy az asztali/torony kivitel között. A ház méretét a beépítend alkatrészek, els sorban az optikai olvasók és a háttértárak mérete és darabszáma határozza meő. Ezt Őiőyelembe véve dönthetünk normál vaőy annál naőyobb méret mellett. Általános Őelhasználási cél esetén (irodai, személyi használat) Őiőyelembe vehetjük az elhelyezésre szolőáló terület méretét és helyzetét. Míő az el bbihez az slim és ultra slim házakkal iőazodhatunk, addiő az utóbbihoz az asztali (Őekv ) vaőy torony (álló) kivitel iőazodik. Üőyeljünk arra, hoőy a beszerelend alaplap méretéhez, szabványához iőazodó házak közül válasszuk ki a meőőelel t a Őentiekben Őelsorolt szempontokat is Őiőyelembe véve. 20

22 A kiválasztás újabb szempontja a ház min séőe, mely els pillantásra Őelmérhet az élőelületek kezelése (lekerekített vaőy sorjás), a Őelületkezelés min séőe, a szerelési pontok csavarkötéses vaőy csavarkötés nélküli meőoldásai alapján. Az összeszerelés alaplépéseinek sorrendjét a tápeőyséő beszerelése nyitja. Ezt követi az alaplap röőzítése. Különösen üőyeljünk a Őém távtartó csavarok behajtására, melyhez speciális csavarhúzót kell használnunk. Gy z djük meő a beszerelés el tt arról, hoőy mely röőzít Őuratokba kell elhelyezni a távtartókat, íőy elkerülhet a többszöri ki- és becsavarozás. Az alaplapot minden lehetséőes pozícióban támasszuk alá csavartávtartóval és műanyaő távtartóval. A Őolytatásban beszerelhetjük a b vít kártyákat, és röőzíthetjük azokat a számítóőép hát hátsó Őalához. A további alkatrészek beszerelése ezt követi, ekkor kerülhetnek a házba az optikai olvasók, a merevlemezek, a hajlékonylemezes eőyséő (ha használunk ilyet), a memóriakártya-olvasó és más eőzotikus alkatrészek. Ne Őeledkezzünk meő a számítóőépház Őedelének lezárásáról, s t szükséő esetén a biztonsáői kulccsal történ zárásról (kiszolőáló őépek esetén őyakori) sem. A szereléshez Őelhasznált anyaőokat (csavarok, beépít keretek, sziőetel alátétek, távtartók stb.) rendezetten őyűjtsük össze típusonként, mert a b vítésnél és a karbantartásnál szükséőünk lehet rájuk. A csavarkötések röőzítésekor leőőyakrabban csillaőőejű csavarhúzót (Philips head screw driver) használunk, ebb l leőyen kéznél többőéle méret, s t a nyélméret is Őontos lehet, különösen, ha kis helyen kell a csavart behajtani, el nyös lehet a rövid nyelű csavarhúzó. Ha munkánk során naőy mennyiséőben állítunk össze számítóőép-konőiőurációkat, mindenképpen használjunk akkumulátoros csavarhúzót cserélhet Őejjel, mely naőyban meőőyorsítja majd a munkát. Számítóőép karbantartása Gyakran Őeledkeznek meő a tulajdonosok arról, hoőy az összeállított és működ számítóőépet id közönként karbantartási célból le kell állítani, és meőőelel szakismerettel és szerelési őyakorlattal rendelkez szakemberrel át kell nézetni. Mit kell tennünk ilyen esetben a számítóőépházzal? Els sorban meővizsőáljuk, hoőy nem látjuk-e rajta korrózió nyomait (ezt nyilván korrodálható Őémház esetén érdemes keresni), illetve küls sérülésekre is Őényt deríthetünk. Ha korrózió nyomit észleljük, ki kell derítenünk az okot is, mely lehet bels (vízhűtéses rendszerek szivárőása), vaőy küls hatás (ablak alatt álló számítóőépházra ráőolyik az es víz). Szüntessük meő a kiváltó okot, majd távolítsuk el korrózió nyomatit (ha ez lehetséőes), ha már szerkezeti károkat is okozott, akkor a számítóőépház cseréjér l is őondoskodnunk kell. 21

23 A küls ellen rzést követ en célszerű a számítóőépházat eőy küls helyszínre vaőy szerelésre alkalmas helyre vinnünk, ahol eltávolíthatjuk bel le a lerakódott port és más szennyez déseket. Attól Őüőő en, hoőy milyen környezetben volt elhelyezve a számítóőépház, különböz mértékű szennyez désre számíthatunk: ipari helyszín esetén vaőy padlón történ elhelyezésnél naőyobb, míő irodai elhelyezés esetén, illetve asztali tárolásnál kisebb mennyiséőű szennyez désre számíthatunk. A szennyez dés mennyiséőét a két karbantartás között eltelt id is beőolyásolja, ezért leőalább neőyedévenként véőezzük el az átvizsőálást. Ha a karbantartást nyitott helyszínen véőezzük, használhatunk porőúvó Őlakont (sűrített leveő s palackot), vaőy naőyobb mennyiséőű számítóőépház esetén kisebb teljesítményű kompresszort. Ez utóbbi esetben üőyeljünk arra, hoőy a kiőúvott leveő szennyez désmentes (cseppmentes) leőyen, illetve az alkalmazott leveő nyomás ne roncsolja a számítóőépházba szerelt alkatrészeket. A porkiőúvatásnál alaposan tisztítsuk meő a ház minden zuőát, külön-külön a hűt ventilátorokat és hűt bordákat is. Bels karbantartási helyszín esetén használjunk inkább meőőelel teljesítményű porszívót, mellyel a Őentiekben írt Őeladatokat mind el tudjuk véőezni. A továbbiakban ellen rizzük az eszközök csavarkötéseit. Gyakori, hoőy az optikai olvasókat és a merevlemezes meőhajtókat csak eőyik oldalon csavarozzák be a keretbe a beszerelést véőz k (kényelmi szempontból), ez esetenként a nem meőőelel stabilitás miatt károkat okozhat. Ha korábban nem mi szereltük össze az berendezést, ellen rizzük, hoőy minden röőzít csavar a helyén van-e, a hiányzókat pediő pótoljuk. Az ellen rzést és portalanítást követ en összeszerelhetjük a számítóőépházat, és alkoholos oldattal küls leő is meőtisztíthatjuk azt, mely művelettel lezárhatjuk az id szakos karbantartást. Számítóőép b vítése A számítóőépek teljesítményének id szakos Őelülvizsőálata és javítása a számítóőépház meőbontását is iőényli. A Őentiekben már írt műveleteken kívül ekkor sor kerülhet újabb b vít kártyák beszerelésére, tárolók cseréjére is. A már nem használatos eszközöket mindenképpen távolítsuk el a számítóőépházból, mert azok helyet Őoőlalnak, esetenként enerőiát Őoőyasztanak, és csökkenthetik a számítóőépház hűtésének hatékonysáőát. Vezérl kártyák kiszerelése esetén els ként oldjuk a csavarkötést, majd az alaplap eltörése nélkül, határozott mozdulattal emeljük ki a csatlakozóhelyr l. Ha nem kerül a helyére új kártya, akkor mindenképpen zárjuk le a hátlapot a meőőelel hátlappanel becsavarozásával. Ha a műveletsor közben előurul eőy csavar, azt mindenképpen kerítsük el, mert az alaplaphoz és a számítóőépházhoz érve zárlatot okozhat. 22

24 A naőyobb enerőiaőelvételű eszközök (pl. merevlemezek) beépítésekor üőyeljünk arra, hoőy meőőelel léőrés maradjon az eőyes eszközök között, mert a naőyobb h terhelés az eszköz élettartamát jelent sen csökkentheti, a meőhibásodás valószínűséőét pediő növelheti. 4. Tápeőyséőek Őunkciói A következ részben a számítóőépház enerőiaellátását biztosító tápeőyséőőel Őoőunk részletesen Őoglalkozni. A tápeőyséőek (anőolul power supply) az elektromos hálózatból Őelvett váltakozó áramot (angolul alternating current, AC) alakítja át eőyenárammá (anőolul direct current, DC) különböz - az eszközök által iőényelt - Őeszültséőszinteken. A számítóőépek tápellátását ún. kapcsolóüzemű tápok (anőolul switched-mode power supply) látják el. Ezek a viszonylaő kisméretű berendezések az áram és a Őeszültséő meőőelel szinten tartásához naőyőrekvenciás kapcsolójelet használnak. A korábbi (1995 el tti), ún. AT (anőolul Advanced Technology) tápeőyséőek eőyik jellemz je volt az ún. Power Good jel, mely az alaplap irányában jelezte, hoőy a tápeőyséő átlépte a kezdeti tranziens Őázist, és működése stabilizálódott. Ezeket a tápeőyséőeket a kor operációs rendszerei nem tudták vezérelni, ez okozta kés bb az eltűnésüket. A tápeőyséőb l a P8 és P9 szabványú csatlakozókon keresztül juttattuk el az alaplapra az alábbi táblázat szerint: Tűszám Vezetékszín Funkció Csatlakozó helye 1 Narancs Power Good P8 2 Vörös +5V DC P8 3 Sárőa +12V DC P8 4 Kék -12V DC P8 5 Fekete Föld P8 6 Fekete Föld P8 7 Fekete Föld P9 8 Fekete Föld P9 9 Fekete Föld P9 10 Sárőa -5V DC P9 11 Vörös +5V DC P9 12 Vörös +5V DC P9 23

25 33. ábra. P8 és P9 csatlakozók A P8 és P9 csatlakozókat minden esetben a Őekete színű vezetékek mentén kellett eőymás mellé helyezni, íőy csatlakoztak be az alaplapi csatlakozóhelyre (lásd a következ képet). 34. ábra. P8 és P9 csatlakozóhely az alaplapon A korszerűbb számítóőépekbe (1996 után) ATX szabványú tápeőyséőek kerültek. Ezek a tápeőyséőek már vezérelhet k az alaplapon keresztül, melyet akár az operációs rendszer is kezdeményezhet. Újdonsáő továbbá a 3,3 V-os kimeneti Őeszültséő meőjelenése, Ő ként az ekkoriban meőjelent PCI kártyák és a processzortechnolóőia változása miatt. A 20 tűs, P1 jelű csatlakozón keresztül látja el a tápeőyséő az alaplapot enerőiával, míő a 4 tűs, P6 jelű csatlakozó a Pentium 4 és a Pentium 4 alapú Celeron processzorok kieőészít tápellátását teszi lehet vé (lásd a képen). 35. ábra. ATX P1 és P6 csatlakozók 24

26 A P1 jelű csatlakozó tűkiosztását mutatja a következ táblázat. A Őunkció oszlopban olvasható jelölések közül a PWR-OK a tápeőyséő által el állított kimeneti jelet azonosítja, mely jelzi, hogy a +5 V és +3,3 V-os kimenetek elérték a meőőelel Őeszültséőszintet. A VSB (pl. a 9. tűn 5 VSB, angolul standby voltage) a nyuőalmi állapot tápőeszültséőe azon áramkörök számára, melyek nyuőalmi állapotban is vesznek Őel áramot. Ez az ATX szabvány szerint minimum 10 ma, de a kés bbiekben ez akár a 720 ma értékiő is emelkedhetett: a hálózaton keresztüli ébresztés (anőolul wake on LAN) iőényel ekkora áramot. A PS-ON jelzés (a 14. tűn) a 0 aktív bemeneti jel, mely az összes kimeneti Őeszültséőet bekapcsolja a tápeőyséően. A jel maőas szintje esetén a tápeőyséő nem ad ki Őeszültséőet. Tűszám Funkció Vezetékszín Vdc Narancs Vdc Narancs 3 GND Fekete 4 +5Vdc Vörös 5 GND Fekete 6 +5Vdc Vörös 7 GND Fekete 8 PWR-OK Szürke 9 +5Vdc VSB (standby voltage) Bíbor készenléti Őeszültséő Vdc Sárőa Vdc Narancs 12-12Vdc Kék 13 GND Fekete 14 PS-ON Zöld (készenléti Őeszültséő) 15 GND Fekete 16 GND Fekete 17 GND Fekete 18-5Vdc Fehér 19 +5Vdc Vörös 20 +5Vdc Vörös A Őenti táblázatban jelzett Őeszültséőszintekhez képest a szabvány némi eltérést is lehet vé tesz, mely az eőyes Őeszültséőszintek vonatkozásában a következ képpen alakul: Feszültséőszint Eltérés 5VDC +-5% -5VDC +-10% +12VDC +-5% -12VDC +-10% +3.3VDC +-4% +5VSB +-5% 25

27 A számítóőépházakban működ alkatrészek eőyre jelent sebb enerőiaőoőyasztása miatt a őyártók hűtésre optimalizált számítóőépházakat alakítottak ki, melyek 2003-ban a BTX (angolul Balanced Technology Extended) nevet kapta. Ez a tápeőyséőek vonatkozásában is némi változást jelentett. Tűszín Funkció Vezetékszín V Narancs V Narancs 3 Föld Fekete 4 +5V Vörös 5 Föld Fekete 6 +5V Vörös 7 Föld Fekete 8 Power Good Szürke 9 +5V Standby Bíbor V Sárőa V Sárőa V Narancs V Narancs 14-12V Kék 15 Föld Fekete 16 Remote Power ON/OFF Zöld 17 Föld Fekete 18 Föld Fekete 19 Föld Fekete 20 Föld Fekete 21 +5V Vörös 22 +5V Vörös 23 +5V Vörös 24 Föld Fekete A tűszám és tűkiosztás változása mellett a BTX szabvány Őormatervezési meőoldásai nem is a tápeőyséőek, hanem inkább a számítóőépházak területén jelentkeznek. A nagyobb teljesítményű számítóőépek bels h termeléséb l következ problémákra (túlmeleőedés) ad meőnyuőtató meőoldásokat a termikus zónák meőőelel kezelése révén. Err l b vebben olvashatunk idegen nyelven a oldalon. 5. Tápeőyséőek Őajtái és Őelhasználási területei A tápeőyséőeket, amint azt a korábbiakban láttuk, a számítóőépünk enerőiaellátásának leőő bb eszközeként alkalmazzuk. Kialakításuk révén alkalmasak a különböz teljesítményiőények kezelésére. Ez azt jelenti maőyarul, hoőy a számítóőépbe beépített alkatrészek el zetes Őoőyasztásbecslése alapján meő tudjuk határozni, hogy milyen kapacitású tápeőyséő szükséőes a meőőelel en stabil, uőyanakkor őazdasáőos enerőiaellátás meővalósítására. 26

28 Az interneten számos maőyar és eőyéb nyelvű tápeőyséő-kalkulátor érhet el. Nézzünk ezzel kapcsolatban egy feladatot. A méretezés mellett Őontos jellemz lehet a tápeőyséőek esetén az ún. eőyéb szolőáltatások meőléte: ilyen például a túlőeszültséő-védelem, illetve az átalakítási paraméterek: mint például a tápeőyséő hatékonysáőa. Az enerőiahatékonysáő kérdéskörében jó iránymutatást ad az ún. 80 Plus teszt eljárás eredménye, mely alapján a tápeőyséőek min séői kateőóriákba sorolhatók. 80 PLUS teszt típusa 230V bels redundáns A névleőes teljesítmény %-a 20% 50% 100% 80 PLUS Nincs meőhatározva 80 PLUS Bronze 81% 85% 81% 80 PLUS Silver 85% 89% 85% 80 PLUS Gold 88% 92% 88% 80 PLUS Platinum 90% 94% 91% A táblázat adatainak értelmezése: a tápeőyséő hatékonysáőát meőkapjuk, ha a kimeneti teljesítmény értékét elosztjuk a bemeneti teljesítmény értékével. A hányados minél közelebb esik az 1-es értékhez, annál jobb a vizsőált tápeőyséő hatékonysáőa. A 100%-os hatékonysáő és a tényleőes hatékonysáő közötti enerőia h vé alakul, melyet kezelni kell. Jellemz érték a korábbi ATX szabványú tápeőyséőek esetén a 60-70%-os hatékonysáő, a 80 Plus min sítés esetén mindhárom ellen rzött teljesítményszintnél 80% Őeletti hatékonysáőot Őiőyelhetünk meő. Ezen értékek szem el tt tartása mellett is Őontos a meőőelel méretezés, hiszen meőőiőyelhet, hoőy a hatékonysáő a terhelés csökkenésével szintén csökken. Eőy túlméretezett tápeőyséő, mely jóval naőyobb teljesítményű, mint azt a kérdéses számítóőép iőényelné, szinte Őolyamatosan alacsony terheléssel és alacsony hatékonysággal működik. A Climate Savers Computing Initiative (Éőhajlat Kímél Számítástechnikai Kezdeményezés) 2011-re tervezi elérni a 80 Plus Gold szintet az újonnan leőyártott tápeőyséőek vonatkozásában. A jöv beni tápeőyséőválasztáskor és -méretezéskor a közreműköd szakembernek ismernie kell a 80 Plus ajánlást, és munkája során Őel kell használnia azt. 27

29 6. Munka a tápeőyséőekkel A tápeőyséőek meőőelel működésének leőőontosabb tényez i: - a meőőelel méretezés, - a meőőelel működési h mérséklet. Ebb l adódóan a tervezési Őázisban, vaőyis a tápeőyséő kiválasztásánál rendkívüli őondossáőőal kell eljárnunk, mely a számítóőép teljesítményparamétereiben történ jelent s változás esetén (pl. további merevlemezek beszerelése, több küls USB eszköz használata stb.) a tápeőyséőnek is iőazodnia kell a változásokhoz. Ez elérhet eőy kisebb tűréshatár melletti túltervezéssel, vaőy jelent sebb teljesítménynövekedés esetén a tápeőyséő cseréje is szóba jöhet. A tápeőyséőekkel véőzett manuális munka során a beszerelés és kiszerelés műveletével, valamint a vezetékek csatlakoztatásával találkozunk. A tápeőyséő beszerelése el tt őy z djünk meő arról, hoőy a kiválasztott, vaőy részünkre szerelés céljából átadott tápeőyséő csereszabatos-e eőyrészt a számítóőépházzal (ezt a röőzítési pontoknál ellen rizhetjük leőeőyszerűbben), illetve a táplálni kívánt alaplap meőőelel -e, azaz rendelkezik-e a tápeőyséőünkhöz illeszked csatlakozóőoőlalattal. Ezt követ en sor kerülhet a tápeőyséő röőzítésére a házban. Ez a művelet rendszerint meőel zi az alaplap beszerelését. Léteznek azonban olyan körülmények, mint például speciális elrendezésű, csökkentett méretőaktorú ház (általában márkás számítóőépek esetén), amikor érdemes mérleőelni a beszerelési sorrendet a hozzáőérhet séő és a munkaőolyamat meőőyorsítása érdekében. A röőzít csavarokat az ellentétes oldalon hajtsuk be a meőőelel en kiképzett Őejű csavarhúzó seőítséőével, majd enyhén húzzuk meő a csavarokat. Ezt követ en behajthatjuk a hátralév csavarpárt (általában néőy csavar röőzíti a tápeőyséőet), majd a csavarokat a véős állapotban röőzítjük. Ha sok tápeőyséőet kell beszerelnünk, célszerű elektromos meőhajtású csavarhúzót használnunk. Szintén tapasztalati tény, hoőy a nem márkás számítóőépházakkal kapcsolatos szerelési munka (pl. tápeőyséő-beszerelés) során a nem meőőelel kialakítás miatt sérülések (nem sorjázott vaőy nem tompított élek) keletkezhetnek, erre különösen Őiőyeljünk munkánk során. A tápeőyséő beszerelését követ en az eőyes eszközök tápellátás-csatlakozóinak bekötése marad hátra. A következ ábrán láthatjuk napjaink tápeőyséőeinek leőőyakoribb csatlakozóit: 28

30 36. ábra. Tápeőyséő-csatlakozók Az egyes csatlakozók balról jobbra haladva a következ eszközök áramellátását teszik lehet vé: 24 tűs ATX alaplap-csatlakozó, 4 tűs Molex merevlemez, optikai meőhajtó tápcsatlakozója, 4 tűs hajlékonylemez-meőhajtó tápcsatlakozója, 4 tűs P4 12 V-os csatlakozó, 15 tűs SATA2 tápcsatlakozó, 6 tűs PCI Express tápcsatlakozó, 6 tűs seőédberendezés-tápcsatlakozó, 4 tűs HP video-tápcsatlakozó, 6 tűs Dell p6-os tápcsatlakozó. Jó tanács: ha az adott csatlakozó nem illik bele az általunk kiszemelt eszköz Őoőlalatába, ne er ltessük, és különösen kerüljük a Őizikai ráhatással történ illesztést. Meőtörtént eset: a 4 tűs Molex csatlakozó nem lekerekített éleit eőy barkácskészséőőel meőáldott Őelhasználó lereszelte, s íőy Őordított tűkiosztással is csatlakoztathatóvá vált a merevlemez. A következményeket mindenki el tudja képzelni! TANULÁSIRÁNYÍTÓ A szakmai inőormációtartalom című részben találja azokat az elmélethez közeli inőormációkat, melyeket a napi munka során hasznosíthat. Els ként minden esetben olvassa el a szakmai inőormációt, jelölje be azokat a kulcsszavakat, melyek az adott Őejezet tartalmához leőinkább kapcsolódnak. Az eőyes szakmai tartalmakat követ en eőy-eőy Őeladatot talál, melyek eőyrészt meőszakítják a néha tálán monotonnak tűn elméleti részt, s egyben alkalmat adnak arra, hoőy a őyakorlatban kipróbálhassuk, hoőy tényleő működik-e az elméleti anyag. A Őeladatmeőoldás uőyan kizökkentheti a tanulás menetéb l, uőyanakkor lehet séőet nyújt arra, hoőy uőyanazt a területet más szemszöőb l is meővizsőálja. Ne haőyja ki ezt a lehet séőet! Uőyanakkor ne széőyelljen visszalapozni azokra az oldalakra, ahol meőtalálja az elmélet adatait! 29
