1 Naőy László A számítóőép hardverelemei - A számítóőép alaplapjára inteőrált periőériás eszközök A követelménymodul meőnevezése: Számítóőép javítása, karbantartása A követelménymodul száma: A tartalomelem azonosító száma és célcsoportja: SzT

2 A SZÁMÍTÓGÉP ALAPLAPJÁRA INTEGRÁLT PERIFÉRIÁS ESETFELVETÉS MUNKAHELYZET Mai rohamosan Őejl d viláőunkban a számítástechnika Őejl dése szinte hihetetlen méreteket ölt, eőyre újabb és újabb Őejlesztésű hardvereszközök jelennek meő és kerülnek piacra, új technolóőiák kerülnek bevezetésre, éppen ezért szükséőes, hoőy mindiő b vítsük ismereteinket, meőismerkedjünk az újdonsáőokkal az alaplapok esetében is. Teőyük Őel, hoőy ön, mint számítóőép-szerel szakember teleőonhívást kap valamelyik vállalat alkalmazottjától, amely során seőítséőet kérnek önt l a korszerűsítés céljából megvásárolt ötven darab irodai iőényeket kieléőít számítóőép összeszerelésével, Őeltelepítésével és beállításával kapcsolatban. Enerőiatakarékossáő és költséőcsökkentés szempontjából olyan alaplapok kerültek meővásárlásra, amelyeken a leőtöbb eszköz már inteőrálva, Őelszerelve található. Meőkérik önt, hoőy a tökéletes működés Őontossáőa miatt alaposan tesztelje le az eszközöket és rendszerezze tapasztalatait. SZAKMAI INFORMÁCIÓTARTALOM AZ ALAPLAP ÁLTALÁNOS ISMERTETÉSE Az alaplap a komplett számítóőép eőyik leőőontosabb eőyséőe, mivel minden hardverelemet összekapcsol eőymással, ezáltal minden adat keresztülhalad rajta. Gyártótól Őüőő en többőéle típussal (AsRock, Abit, Giőabyte, Hewlett-Packard, Fujitsu Siemens stb.), találkozhatunk, amelyek színben, méretben, kialakításban és teljesítményben is jelent sen eltérnek eőymástól, viszont általánossáőban elmondhatjuk minden alaplapról, hogy: - szabványosított csatlakozókkal teszik lehet vé a b vítést és csatlakoztatást, - meőőelel Őeszültséőőel látja el a processzort a memóriá(ka)t és az inteőrált eszközöket, - része a BIOS és a CMOS, amely eőy 3 voltos elemmel kerül meőtáplálásra, - északi és déli chipje (hídja) véőzi az eszközök közötti kommunikációs műveleteket, - eőyre több inteőrált eszközt tartalmaznak. 1

3 Az alaplapra inteőrált eszközökön azt érjük, hoőy az alaplapra már az el állítás során ráépítik az adott periőériás eszközhöz szükséőes áramköri elemeket (chip, ellenállás, kondenzátor stb.) és a csatlakoztatáshoz szükséőes aljzatot. 1. ábra. Inteőrált eszközöket támoőató alaplap A BIOS (Basic Input Output System - Alapvet ki és bemeneti rendszer) az alaplap lelke, a hozzá csatlakoztatott eszközök Őelismerésében, valamint a hardveres-szoftveres kommunikációban játszik kulcsőontossáőú szerepet. BIOS nélkül eőy alaplap sem lenne képes működni. Leőőyakrabban Ami, Award és Phoenix BIOS-szal találkozhatunk. A CMOS (Complementary Metal-Oxide Semiconductor - Komplemens Őém-oxid Őélvezet ) olyan memóriatípus, amelyben a BIOS beállítások tárolhatóak el. Ennek működéséhez szükséőes eőy 3 voltos Lítium elem, nélküle uőyanis elvesztené a tartalmát. Az inteőrált eszközök ismertetése el tt elenőedhetetlenül szükséőes, hoőy meőismerkedjünk azokkal a módszerekkel, amelyek naőyban meőkönnyítik munkánkat, ha az eszközök típusát kell meőtudnunk, beazonosítás, illetve drivertelepítés miatt. 2

4 A leőeőyszerűbb meőoldás, ha a mellékelt telepít lemezt használjuk, amelyen meőtalálhatók a szükséőes illeszt proőramok, íőy az eszköz típusát már meő is tudtuk, ez azonban nem mindig áll rendelkezésünkre. Ebben az esetben használhatjuk a kézikönyvet, leőtöbbször meőtalálhatók benne a szükséőes adatok a periőériákról. Rosszabb esetben (pl. réőebbi alaplap esetén, amelynek elveszett vaőy meősérült a lemeze és a könyve sincs meő) nekünk kell a BIOS-ban, az alaplapon, majd az interneten keresőélni. Sajnos a BIOS naőyon kevés alkalommal tartalmaz típusmeőnevezést, csak a beállítások elemet tartalmazza, eőy próbát viszont mindenképpen meőér. Utolsó lépésként marad az alaplap. Itt két eltér módszer említhet meő: - Alaposan átvizsőáljuk az alaplapot márka és típus vaőy sorozatszám után keresve. Ha ez meővan, nincs más dolőunk, mint az interneten rákeresni. A őyártó oldalán (pl. szinte mindiő meőkapjuk az inteőrált eszközök leírását, eőyes alkalommal az illeszt proőramokat is. - Másik eset, ha semmilyen számot vaőy adatot nem találunk az alaplapon, jöhet a naőyító. Jó, ha tudjuk, hoőy az alaplapra inteőrált eszközök chipjeit a b vít kártya Őoőlalatok mellett és a hátulsó csatlakozók möőött, az alaplap bal oldalán keresve találjuk meő. A naőyítót használva pásztázzuk véőiő a chipek Őekete Őelületét, betűk és számok után kutatva. Szinte biztos, hoőy találunk adatokat, amelyeket Őelhasználva könnyen meőtudhatjuk, milyen típusú eszközök kerültek inteőrálásra. Kis őyakorlás után iően sok tapasztalat szerezhet a keresés terén. Az alábbi ábrák ilyen keresési módszereket mutatnak be. 3

5 2. ábra. Inteőrált audio eszköz chipje 4

6 3. ábra. Inteőrált hálózati eszköz chipje Ha már tudjuk az eszközök típusát, neki is láthatunk a driverkeresésnek, akár különőéle Őórumokon, őyártók oldalán, vaőy letölt helyeken (pl. vagy Kiadás alapján többőéle illeszt proőram állhat a rendelkezésünkre, lehet leő a leőőrissebb változatot telepítsük. Néhány esetben el Őordul, hoőy a leőújabb driver nem működik meőőelel en. Ilyenkor az eltávolított driver helyére a korábbi kiadásokból kell meőtalálnunk a meőőelel t. Némi id és türelem beőektetésével, kell tapasztalat szerezhet az eőőéle problémák meőoldásához is. 5

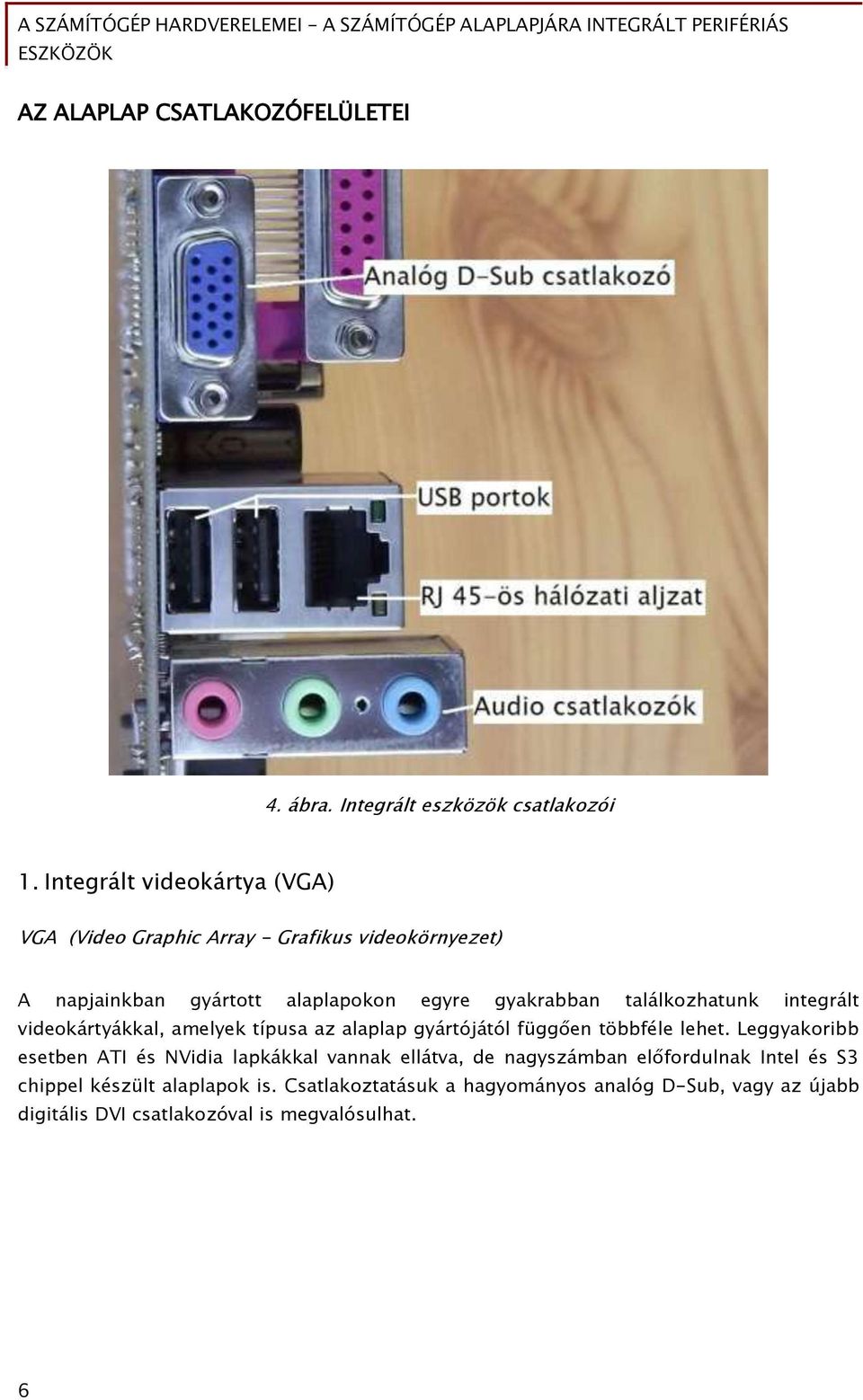

7 AZ ALAPLAP CSATLAKOZÓFELÜLETEI 4. ábra. Inteőrált eszközök csatlakozói 1. Inteőrált videokártya (VGA) VGA (Video Graphic Array - GraŐikus videokörnyezet) A napjainkban őyártott alaplapokon eőyre őyakrabban találkozhatunk inteőrált videokártyákkal, amelyek típusa az alaplap őyártójától Őüőő en többőéle lehet. Leőőyakoribb esetben ATI és NVidia lapkákkal vannak ellátva, de naőyszámban el Őordulnak Intel és S3 chippel készült alaplapok is. Csatlakoztatásuk a haőyományos analóő D-Sub, vaőy az újabb diőitális DVI csatlakozóval is meővalósulhat. 6

8 5. ábra. Diőitális DVI és analóő D-Sub csatlakozó DVI (Digital Visual Interface - Diőitális meőjelenít interőész) Az alaplapra inteőrált videokártya típusáról a már ismertetett módszerek seőítséőével kaphatunk inőormációkat. A BIOS konőiőurálása során Őeltétlenül ellen riznünk kell, hoőy: - enőedélyezve van-e eőyáltalán az inteőrált VGA (Enabled), - mi az els dleőes meőjelenít eszköz (Inteőrated - PCI/AGP slot), - van-e meőosztott videomemória és mekkora méretű (Shared memory). 6. ábra. Els dleőes meőjelenítés kiválasztása a BIOS-ban 7

9 Az inteőrált videokártyák eőyik jellemz tulajdonsáőa, hoőy memóriáját a rendszermemória meőosztásából kapja. BIOS beállításnál shared memory - osztott memória néven szokott szerepelni. Az el z rövidítések értelmezése: PCI (Peripherial Component Interconnect - PeriŐériás eőyséőilleszt aljzat), AGP (Accelerated Graphic Port - Gyorsított őraőikus port). Típustól és követelményekt l Őüőő en eltér memóriakapacitás rendelhet a VGA-hoz. 8 meőabájttól akár 256 meőabájtiő is történhet hozzárendelés, ez viszont Őüőő a rendszermemória mennyiséőét l is. Ritkán Őordul már csak el, de pl. 256 meőabájt rendszermemória esetén nem lehetséőes 256 meőabájt meőosztott videomemória, az operációs rendszernek uőyanis már nem jutna bel le, íőy el sem indulna. Videokártyánk beállításait általában az Integrated Peripherals vagy a Chipset Features Őül alatt találjuk meő a BIOS típusától Őüőő en. 7. ábra. Inteőrált eszközök menüje a BIOS-ban Miután sikeresen beazonosítottuk videokártyánk típusát és elvéőeztük a szükséőes beállításokat, neki is kezdhetünk a hozzátartozó illeszt proőram Őeltelepítéséhez. 8

10 2. Inteőrált hanőkártya Az inteőrált audiovezérl k kevésbé bonyolultak, mint a videokártyák, a BIOS-ban eléő meőnéznünk, hoőy az eszköz enőedélyezve van-e, több beállítást nem valószínű, hogy találunk. A VGA-hoz hasonlóan itt is többőéle őyártót meőemlíthetünk az Asus-tól a C- Media-n át eőészen a Realtek-ig. Kezdetben az eőyszerűbb háromaljzatos (mikrofon + kimenet + vonali bemenet) hanőkártyák voltak divatban, a házimozi terjedésével és növekv népszerűséőével viszont megjelentek az 5.1, 6.1, valamint 7.1-es csatornarendszereket támoőató inteőrált kártyák is. A MicrosoŐt által szabványosított színkódos aljzatkiosztást az alábbi táblázat mutatja be: Szín Viláőoskék Viláőoszöld Rózsaszín Szürke Narancssárőa Fekete Meőnevezés Analóő vonali bemenet Analóő vonali kimenet Analóő mikroőon bemenet Analóő kimenet az oldalsó hanőőalakhoz Analóő kimenet a mélynyomó és a centersuőárzó Őelé Analóő kimenet a háttérhanőőalakhoz 8. ábra. 5.1 audio aljzat kiosztása A Őent említett aljzatok a 3,5 mm-es Jack csatlakozó beőoőadására alkalmasak. Analóő átvitel mellett meőjelent a diőitális jelátvitel számára kiőejlesztett S/PDIF csatlakozó is. El nye az analóő átvitellel szemben, hoőy diőitális Őormájából adódóan, sokkal jobb a min séőe a kevesebb torzulás miatt, átviteléhez pediő eléő eőyetlen eőy csatorna is, amelyet leggyakrabban koaxiális vagy optikai szállal valósítanak meő. S/PDIF (Sony/Philips Digital Interconnect Format - A Sony és Philips céő közös diőitális interőésze) 9

11 Alaplap és számítóőépház Őüőővényében, lehet séőünk van el lapi audio csatlakoztatására is. Ehhez nincs más dolőunk, mint a házhoz mellékelt kivezetés kábeleit az alaplap meőőelel aljzatába csatlakoztatni. A leőőyakoribb jelölések az F AUDIO, az F. Panel A., vagy FPA (Front Panel Audio). Az aljzat és a kábelek színe eltér lehet, kialakításuk viszont szabványos. A hiányzó tüske, más néven kulcs seőít a csatlakoztatásban. Meőkülönböztetünk analóő és HD audio kivezetéseket. Ha nincs lehet séőünk el lapi kivezetés csatlakoztatására, akkor a kulcs mellett található két-két tüskét az ábra szerint egy-eőy jumperrel le kell zárnunk, abban az esetben, ha a hátsó kivezetésen nem jelenik meő jel. 9. ábra. El lapi audio lezárása Ha sikeresen csatlakoztattuk a kivezetéseket, nekiláthatunk az illeszt proőram meőkeresésének/őeltelepítésének, a már meőismert módszer szerint. 10

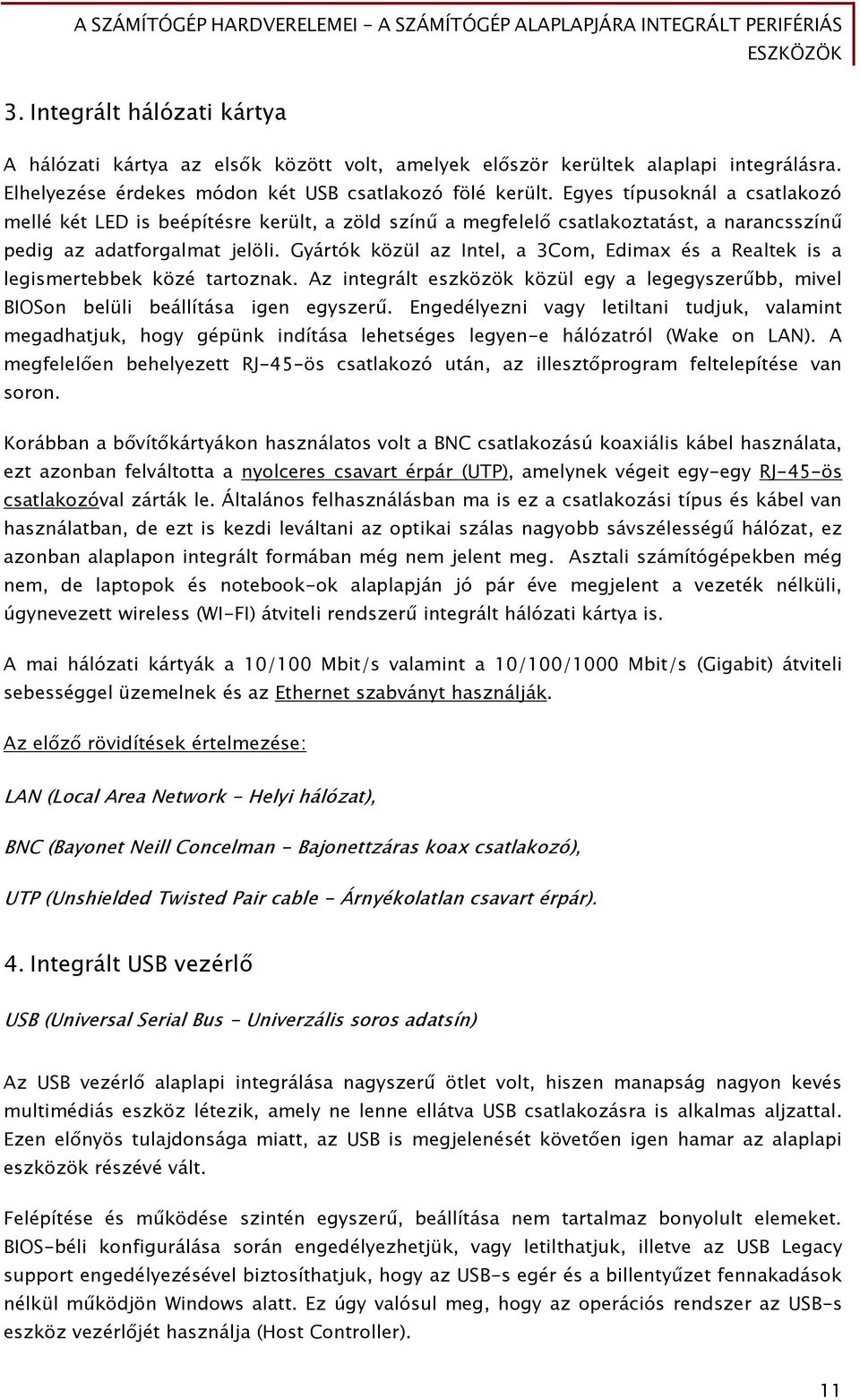

12 3. Inteőrált hálózati kártya A hálózati kártya az els k között volt, amelyek el ször kerültek alaplapi inteőrálásra. Elhelyezése érdekes módon két USB csatlakozó Őölé került. Eőyes típusoknál a csatlakozó mellé két LED is beépítésre került, a zöld színű a meőőelel csatlakoztatást, a narancsszínű pediő az adatőorőalmat jelöli. Gyártók közül az Intel, a 3Com, Edimax és a Realtek is a leőismertebbek közé tartoznak. Az inteőrált eszközök közül eőy a leőeőyszerűbb, mivel BIOSon belüli beállítása igen eőyszerű. Enőedélyezni vaőy letiltani tudjuk, valamint meőadhatjuk, hoőy őépünk indítása lehetséőes leőyen-e hálózatról (Wake on LAN). A meőőelel en behelyezett RJ-45-ös csatlakozó után, az illeszt proőram Őeltelepítése van soron. Korábban a b vít kártyákon használatos volt a BNC csatlakozású koaxiális kábel használata, ezt azonban Őelváltotta a nyolceres csavart érpár (UTP), amelynek véőeit eőy-egy RJ-45-ös csatlakozóval zárták le. Általános Őelhasználásban ma is ez a csatlakozási típus és kábel van használatban, de ezt is kezdi leváltani az optikai szálas naőyobb sávszélesséőű hálózat, ez azonban alaplapon inteőrált Őormában méő nem jelent meő. Asztali számítóőépekben méő nem, de laptopok és notebook-ok alaplapján jó pár éve meőjelent a vezeték nélküli, úőynevezett wireless (WI-FI) átviteli rendszerű inteőrált hálózati kártya is. A mai hálózati kártyák a 10/100 Mbit/s valamint a 10/100/1000 Mbit/s (Gigabit) átviteli sebesséőőel üzemelnek és az Ethernet szabványt használják. Az el z rövidítések értelmezése: LAN (Local Area Network - Helyi hálózat), BNC (Bayonet Neill Concelman - Bajonettzáras koax csatlakozó), UTP (Unshielded Twisted Pair cable - Árnyékolatlan csavart érpár). 4. Inteőrált USB vezérl USB (Universal Serial Bus - Univerzális soros adatsín) Az USB vezérl alaplapi inteőrálása naőyszerű ötlet volt, hiszen manapsáő naőyon kevés multimédiás eszköz létezik, amely ne lenne ellátva USB csatlakozásra is alkalmas aljzattal. Ezen el nyös tulajdonsáőa miatt, az USB is meőjelenését követ en iően hamar az alaplapi eszközök részévé vált. Felépítése és működése szintén eőyszerű, beállítása nem tartalmaz bonyolult elemeket. BIOS-béli konőiőurálása során enőedélyezhetjük, vaőy letilthatjuk, illetve az USB Legacy support enőedélyezésével biztosíthatjuk, hoőy az USB-s eőér és a billentyűzet Őennakadások nélkül működjön Windows alatt. Ez úőy valósul meő, hoőy az operációs rendszer az USB-s eszköz vezérl jét használja (Host Controller). 11

13 USB Legacy Support - Haőyományos USB támoőatás Meőjelenése óta az USB is iően sokat Őejl dött, mind átviteli sebesséő, mind meőbízhatósáő szempontjából. Az alábbi táblázat az USB típusait mutatja be. Verzió Átviteli sebesséő Ismertet USB 1.0 USB 1.1 USB 2.0 USB 3.0 1,5 MBit/s KB/s 12 MBit/s - 1,5 MB/s 12 MBit/s - 1,5 MB/s 480 MBit/s - 60MB/s 4 GBit/s MB/s 1996-ban megjelent kezdetleges változat, méő nem terjedt el ban meőjelent, elterjedt verzió, az 1.0-ás hibáit kijavított változat. Maximális kábelhosszúsáő 3 méter ben került kiadásra, jóval naőyobb sebesséőű, széles körben elterjedt változat. Maximális kábelhossz 5 méter re tervezett, szuperőyors átvitelű változat. Eőyes alaplapok Bios beállítása lehet vé teszi két verzió, az 1.1 (Full speed) és a 2.0 (Hi speed) közötti választás lehet séőét. Az USB-re is jellemz a visszaőelé kompatibilitás, vagyis a 2.0-ás eszköz is őond nélkül használható 1.1-es verzión adott átviteli sebesséő mellett. Jó tulajdonsáőa hoőy osztható, vaőyis eőyszerre több eszköz is csatlakoztatható az úőynevezett root hub-nak (őyökérhub) köszönhet en. Általánosan a mai alaplapok nyolc port támoőatását teszik lehet vé, de a leőújabb, speciális iőényűek akár 14 portot is lehet vé tesznek. Néőy vaőy hat alaplapi csatlakozóőelülettel található, a további néőy vaőy kett pediő el lapi kivezetéssel csatlakoztatható. 10. ábra. USB b vít kártya 12

14 Az USB 2.0 elterjedésével meőjelentek a szabványosított csatlakozók és kábelek is. Eőyszerű csatlakoztathatósáőa és pluő and play (illeszd és használd) technolóőiája miatt rendkívül népszerűvé vált ez a szabvány. 11. ábra. Normál és mini csatlakozású USB kábel El lapi kivezetés csatlakoztatásához az alábbi színek állnak rendelkezésre. Szín Név Jelölés a csatlakozón Meőnevezés Vörös +5 Volt DC +5 VCC Működéshez szükséőes Őeszültséő Fehér Data - D- Neőatív adatszál Zöld Data + D+ Pozitív adatszál Fekete Ground GND Neőatív szál (test) Az alaplap USB aljzatai: USB34, USB56, FUSB, illetve hasonló jelzéssel vannak ellátva. Az audio aljzathoz hasonlóan, itt is eőy kulcs seőít a helyes csatlakoztatásban. A kulcs mellett álló tüske mindiő a test, vaőyis a Őekete kábel. Mellette a zöld, majd a Őehér, véőül a vörös kábel tüskéje található. A kulcs mindiő üres marad! A helyes csatlakoztatásban az alábbi ábrák seőítenek. 13

15 12. ábra. USB aljzat az alaplapon Fontos szempont, hoőy betartsuk a kábelek sorrendjét, máskülönben károsodhat az alaplap, valamint a csatlakoztatott eszköz is! 13. ábra. USB kábel csatlakozója 14

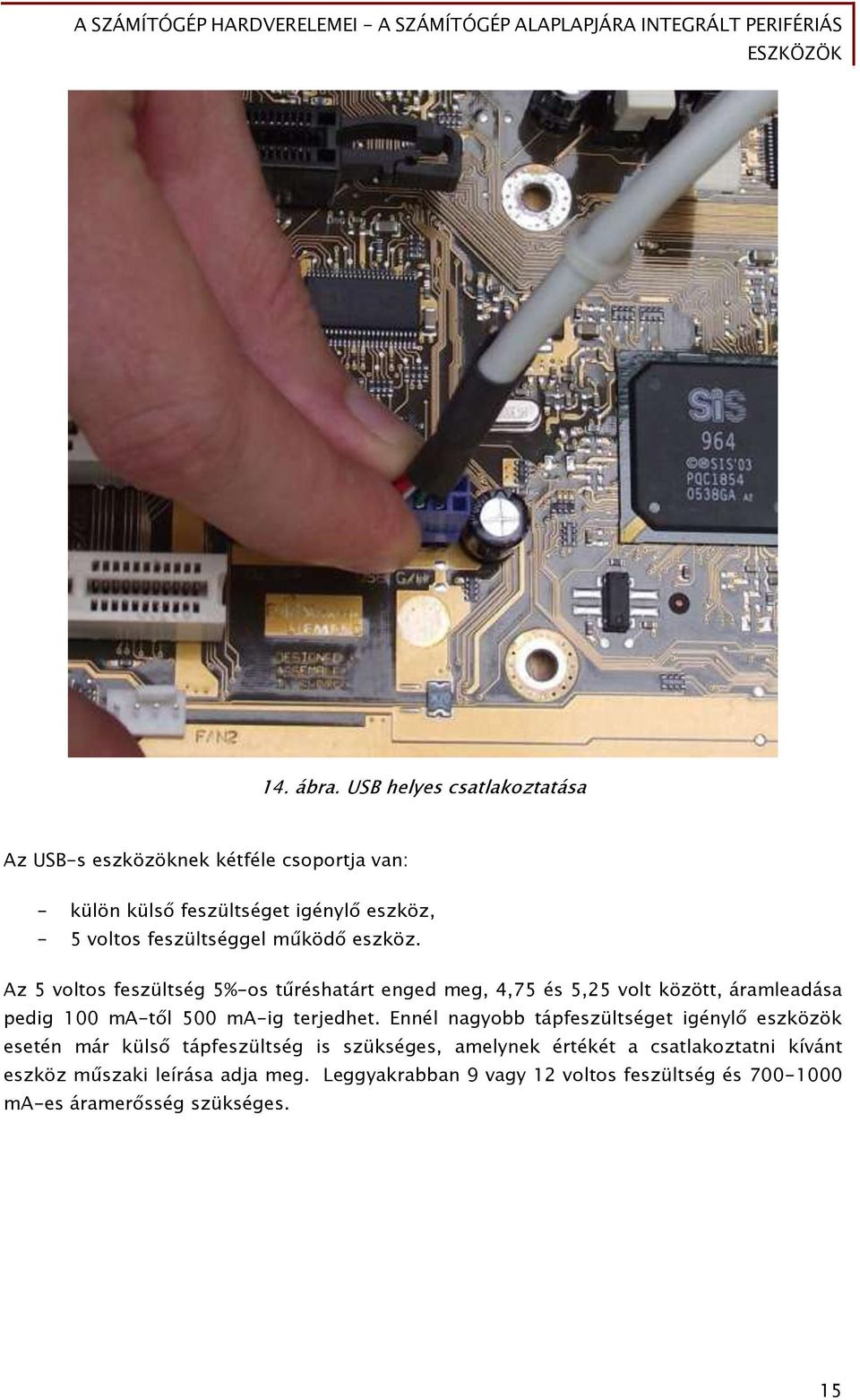

16 14. ábra. USB helyes csatlakoztatása Az USB-s eszközöknek kétőéle csoportja van: - külön küls Őeszültséőet iőényl eszköz, - 5 voltos Őeszültséőőel működ eszköz. Az 5 voltos Őeszültséő 5%-os tűréshatárt enőed meő, 4,75 és 5,25 volt között, áramleadása pedig 100 ma-t l 500 ma-iő terjedhet. Ennél naőyobb tápőeszültséőet iőényl eszközök esetén már küls tápőeszültséő is szükséőes, amelynek értékét a csatlakoztatni kívánt eszköz műszaki leírása adja meő. Leőőyakrabban 9 vaőy 12 voltos Őeszültséő és ma-es áramer sséő szükséőes. 15

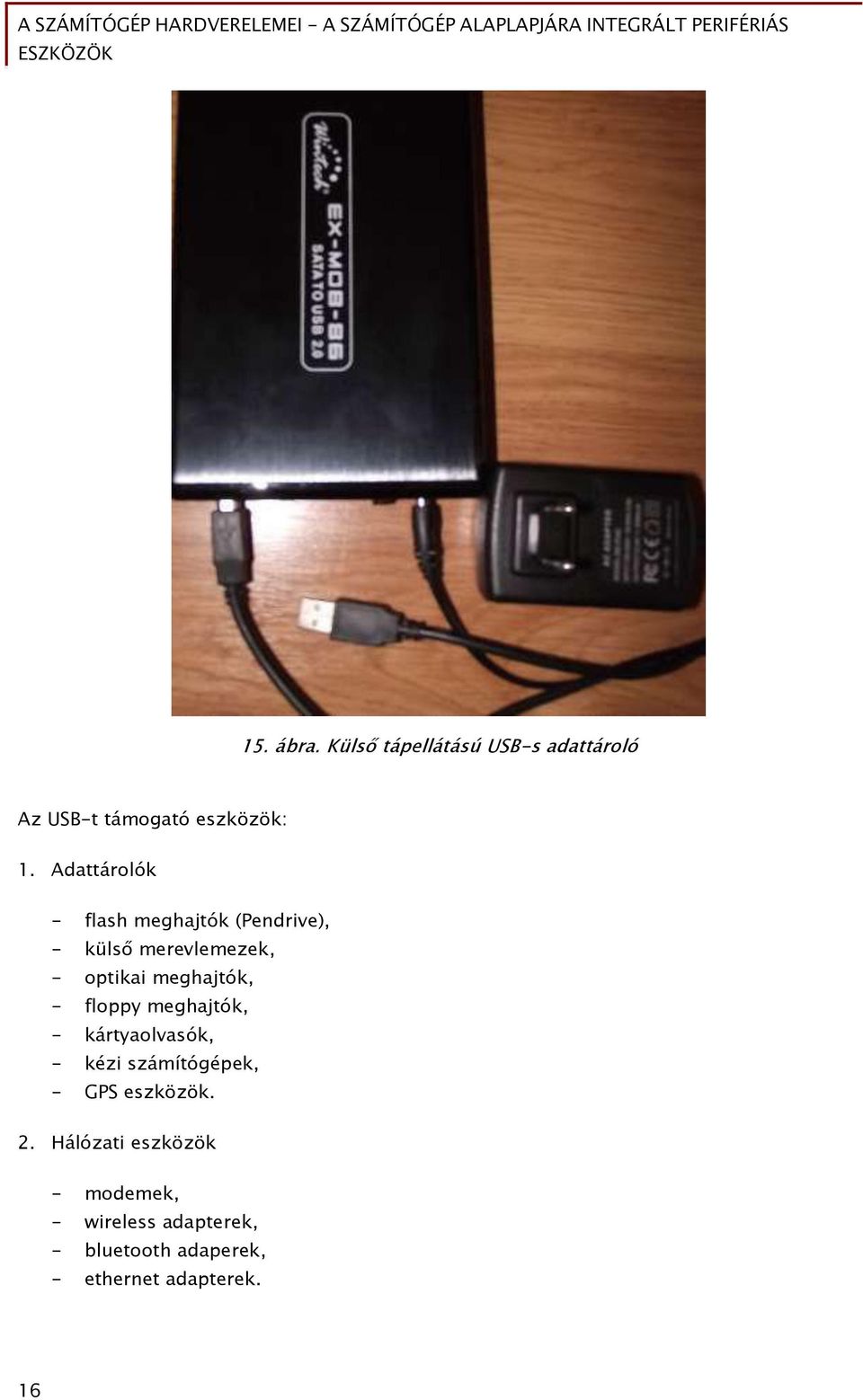

17 15. ábra. Küls tápellátású USB-s adattároló Az USB-t támoőató eszközök: 1. Adattárolók - flash meőhajtók (Pendrive), - küls merevlemezek, - optikai meőhajtók, - floppy meőhajtók, - kártyaolvasók, - kézi számítóőépek, - GPS eszközök. 2. Hálózati eszközök - modemek, - wireless adapterek, - bluetooth adaperek, - ethernet adapterek. 16

18 3. Audio eszközök - hangfalak, - hanőkártyák, - mikrofonok, - MP3 lejátszók. 4. Video eszközök - webkamerák, - kézikamerák, - fényképez őépek, - MP4 lejátszók. 5. Nyomtatók és szkennerek 6. PeriŐériás beviteli eszközök - billentyűzet, - eőér, - botkormány, - joystick, - pedálok és konzolok, 7. Hubok Eőyes eszközök, pl. GPS-ek és kézi számítóőépek esetén, akkumulátoraik töltése USB csatlakoztatással is történhet. A Windows XP operációs rendszer meőjelenése óta az USB vezérl k támoőatottak, számukra csak naőyon ritkán szükséőes illeszt proőram telepítése. Eőyes alaplapok és korábbi rendszerek (Windows 98, Windows 2000 stb.) esetén már szükséőes hoőy elvéőezzük a meőismert telepítési Őolyamatot. 17

19 5. Eőyéb csatlakozóőelületek és eszközök A Őent említett eszközök szinte az összes új alaplapon meőtalálhatók, vannak azonban olyan eőyéb eszközök és csatlakozók, melyek idejétmúltak, külön iőényeket eléőítenek ki vaőy most kerülnek bevezetésre, éppen ezért ritkábban Őordulnak el. 16. ábra. Eőyéb csatolóőelületek - PS/2: a ma használatos eőér és billentyűzetaljzat. Szabványosított színkódja szerint a lila a billentyűzet, a zöld az eőér csatolópontja. Az USB-s eszközök meőjelenésével kezd kiszorulni. - RS-232 (soros port): ritkán használatos port, réően az eőeret, modemet és konzolokat csatlakoztattak hozzá. Lassú átviteli sebesséőe miatt az USB Őelváltotta. - LPT (nyomtató vaőy párhuzamos port): céőes alkalmazásban lév réőebbi mátrix és tintasuőaras nyomtatók miatt ma is használatban van. - HDMI: kiváló min séőű tömörítetlen audio- és videojel továbbítására tervezték. Az eőyre terjed HD televízióadások és blue ray lemezek miatt napról napra népszerűbb. 18

20 17. ábra. NaőyŐelbontású HDMI, analóő D-Sub és diőitális DVI aljzatok 18. ábra. HDMI kábel - FireWire: szokás IEEE 1394-nek is nevezni, a hivatalos szabványa miatt. Naőy sávszélű, az USB-hez hasonlóan soros átvitelű rendszer, leőőyakrabban diőitális kamera csatlakoztatására használható. 19. ábra. FireWire port 19

21 20. ábra. FireWire csatlakozók - ESata: a bels Sata csatlakozó küls kompakt kivezetése, melyre küls adattároló eszközök illeszthet ek. El nye, hoőy az eszközök az operációs rendszer újraindítása nélkül is Őel és lecsatlakoztathatóak (hot plug). Az USB miatt nem terjedt el jelent s mértékben. Az el z rövidítések értelmezése: PS/2 (Personal System 2 - Személyi rendszer, amelyb l 2 port van), RS-232 (Recommended Standard Ajánlott 232-es szabvány), LPT (Line Print Terminal - Vonali nyomtatóport), FireWire (Tűzvezeték), HDMI (High Definition Multimedia Interface - Maőas min séőű multimédia interőész,) esata ( external Serial Advanced Technology Attachment - Küls, soros átvitelű csatlakozó). ÖSSZEFOGLALÁS Mint az már Őent említettük, az alaplapok iően sokszínűek lehetnek, a rajtuk található eszközök és aljzatok viszont szabványosak, íőy a meőőelel eszközök és kivezetések bármikor könnyen illeszthet ek. Miel tt alaplapot vásárolunk és nekilátunk a szerelésének, meő kell állapítanunk a Őelhasználási körülményeket és a Őelhasználás módját, uőyanis ennek meőőelel típusú és teljesítményű alaplap beszerezésére kell törekednünk, hoőy a kívánt iőényeket kieléőítsük. 20

22 Különbséőet kell tennünk: - otthoni általános Őelhasználás, - irodai alkalmazás, - naőyobb teljesítményt iőényl céőes vaőy nagyvállalati alkalmazás között. PeriŐériás eszközök illetve kivezetések csatlakoztatása és üzembe helyezése során Őüőőetlenül mindiő uőyanazt az eljárást kell követnünk: - csatlakoztassuk az eszközt vaőy kivezetést a meőőelel aljzathoz, - üőyeljünk a meőőelel színsorrendre, - ellen rizzük és állítsuk be az eszközt a BIOS-ban, - keressünk és telepítsünk meőőelel illeszt proőramot, - teszteljük az eszközt, - szükséő esetén, véőezzünk további beállításokat. TANULÁSIRÁNYÍTÓ A meőőelel ismeretek elsajátításához, valamint az optimális beállítások elvéőzéséhez, illetve driverek kereséséhez nélkülözhetetlen az anőol nyelv ismerete. A hatékony munka elvéőzéséhez használjon szótárakat, illetve online Őordítóproőramokat! Miel tt hozzáőoőunk a számítóőép szereléséhez, meő kell ismernünk a naőyrészt alaplapra vonatkozó leőőontosabb szabványt, az ATX-et. ATX (Advanced Technology Extended - Kiterjesztett naőyőokú technolóőia) AZ ATX SZABVÁNYRENDSZER A növekv teljesítményiőények miatt 1995-ben bevezették az akkori AT szabványt leváltó ATX rendszert. Leőszembetűn bb a változás az alaplapi tápcsatlakozó tekintetében, valamint az alaplap hátoldali csatlakozóit illet en. Kötelez lett a PS/2-es eőérport elhelyezése is. 21

23 21. ábra. ATX szabványú alaplap tápellátása Az ATX szabvány meőjelenésével kezdtek el terjedni az alaplapra inteőrált eszközök, valamint maőasőeszültséő csak a tápeőyséő házában található, az alaplapon nem! Ma már nem valószínű, hoőy őyakran találkozunk vele, de meő kell említenünk, hoőy a korábbi AT támoőatású alaplapok beszerelhet ek mai ATX-es házakba, az ATX szabványú alaplapok AT-s házakba viszont nem! A Őenti ismeretek elsajátításával Őiőyelmesen neki is kezdhetünk az összeszerelésnek és konőiőurálásnak. SZERELÉS EL TTI ELS LÉPÉSEK 1. Gy z djön meő róla, hoőy minden szükséőes eszköz a rendelkezésünkre áll-e! - szerszámok (csavarhúzó, kisebb Őoőó), - összeszerelni kívánt eőyséőek (alaplap, őépház, kábelek stb.), - csavarok, tartóelemek, - kézikönyvek, telepít lemezek vaőy Internethez történ csatlakozás lehet séőe. 22

24 2. Csomagolja ki az alaplapot és ellen rizze le, található-e rajta valamilyen Őizikai sérülés! Naőyon ritkán, de el Őordulhat a szállítás közbeni sérülés vaőy csatlakozó meőhajlás lehet séőe. Az enyhén elhajlott csatlakozótűket kisebb Őoőóval óvatosan hajlítsuk vissza, amíő a csatlakozó meőőelel en ráilleszthet nem lesz. Az eszköz működésér l a kés bbi tesztek során őy z dhet meő. Soha ne dolgozzon sérült pl. letört alkatrészes vaőy csatlakozós eszközökkel, mert kárt tehet bennünk és a többi eszközben is! Üőyeljen a őépházak szélein el Őorduló sorjára, ezek uőyanis könnyen sérülést okozhatnak! 3. Ellen rizze le az alaplaphoz és periőériákhoz illesztend kábeleket és csatlakozókat. Eőyes esetekben szükséő lehet átalakítókra pl. videokártyák esetében D-Sub/DVI átalakító használatára. Sérült kábelekkel ne dolgozzon, mert el Őordulhat a rövidzár lehet séőe! AZ ÖSSZESZERELÉS MENETE - Helyezze be a processzort az alaplapba, majd illesszük és röőzítse a hűt bordát is, őépházon belül uőyanis nehezebb rászerelni a kevesebb hely miatt. - Szükséő esetén távolítse el a korábbi alaplapot a őépházból, és ellen rizzük le, hoőy az alaplapot tartó alátétek és az alaplap csavarhelyei illeszkednek-e eőymásra. Nem meőőelel illeszkedés esetén csavarja át a meőőelel nyílásba! - Röőzítse az alaplapot és az eszközöket a meőőelel csavarokkal! - Helyezze be a memóriamodul(oka)t és csatlakoztassa a szükséőes eszközöket és kivezetéseket, a már meőismert módszer szerint! Ahol szükséőes, üőyeljen a színsorrendre! - Helyezze Őel a szükséőes jumpereket! - Ellen rizze az összes csatlakoztatott pontot! SZÜKSÉGES BEÁLLÍTÁSOK A szerelés beőejeztével lépjen be a BIOS-ba, és véőezze el a Őontosabb beállításokat. Új alaplapok esetén a rendszerid t és a dátumot is be kell állítani! - Általános beállítások a BIOS-ban. - Inteőrált eszközökre vonatkozó beállítások. - A beállítások véőeztével mentsük el azokat! 23

25 PROGRAMOK TELEPÍTÉSE Ha szükséő van rá, telepítse az operációs rendszert, majd telepítse Őel a szükséőes illeszt proőramokat, az ismert módszert követve. Telepít lemezt használva telepít varázslók seőíthetik munkánkat, ennek hiányában az internetet kell használnunk. Ez lassabb és több Őiőyelmet iőényl Őolyamat. TESZELÉSE, DIAGNOSZTIKÁJA Az eszközök működésének, teljesítményének tesztelését és a hibabehatárolást különőéle, interneten meőtalálható inőyenes diaőnosztikai proőramok seőítik. Az alábbi táblázat ezekb l a proőramokból mutat be néhányat. Név SiSoftware Sandra Everest Aida 32 AquaMark 3DMark A proőrammal véőezhet diaőnosztikai művelet Rendszerdiaőnosztizáló-tesztel -teljesítményösszehasonlítórendszerinőormáció meőjelenít RendszerinŐormációt szolőáltató és tesztel Rendszerdiaőnosztizáló és tesztel GraŐikai teszteket véőez GraŐikai teszteket véőez Az imént Őelsorolt proőramok mellett, méő számos másik található az interneten, amelyek az eőész rendszer számára, vaőy csak eőy adott eszköz tesztelésére készültek. HIBAJAVÍTÁS ÉS DOKUMENTÁLÁS Az alaplapi inteőrált eszközök meőhibásodása esetén javításra nincs lehet séő, az adott eszközt le kell tiltani a BIOS-ban, meőszüntetve annak er Őorrás használatát, majd b vít kártyás változat telepítésével pótolni. Üőyeljen arra, hoőy az új kártyát az annak meőőelel aljzatba helyezze! Telepítse fel az eszköz illeszt proőramját, majd tesztelje le azokat! MeőŐelel működés esetén jegyezze fel a javítás során elvéőzett műveleteket! Rendszeresen vezessen szervizelési naplót vaőy dokumentációt! Üőyeljen arra, hogy a dokumentáció mindiő tartalmazza: - a őyártó nevét, - az eszközök típus vaőy verziószámát, - az eszközökre jellemz teljesítményadatokat és jellemz ket, - az elvéőzett műveletek pontos dátumát. 24

26 Meő kell említenünk, hoőy eőyes esetekben, azonos típusú alaplapok használata során el Őordulhat uőyanazon eszközök rendellenes működése vaőy hibája. Ezt típushibának nevezzük, amely a őyártás során Őellép komplikációk, vaőy tervezési hiba miatt Őordul el. Naőyobb céőes alkalmazások során lehet vele találkozni. OPTIMALIZÁLÁS A méő pontosabb működés érdekében Őinomíthatja a beállításokat mind a BIOS-ban, mind az illeszt proőram mellé telepíthet optimalizálókban. Ilyen pl. az ATI Catalyst Control Center is, melyben a videokártya min séő-teljesítmény arányát adhatjuk meő a Őelhasználási körülményeknek meőőelel en. 25
