1 GP10 Ultra könnyű LED projektor Felhasználói kézikönyv

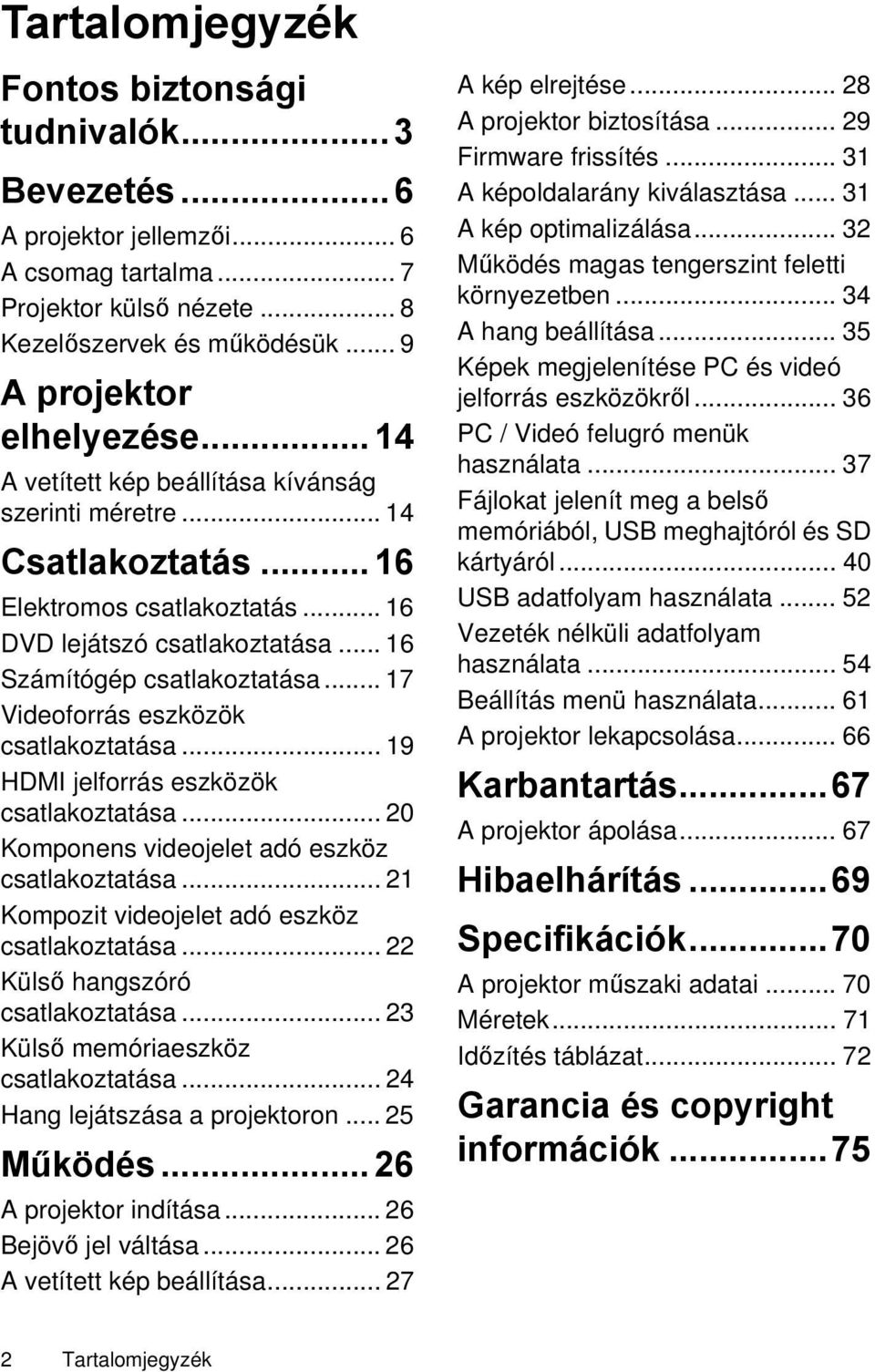

2 Tartalomjegyzék Fontos biztonsági tudnivalók... 3 Bevezetés... 6 A projektor jellemzői... 6 A csomag tartalma... 7 Projektor külső nézete... 8 Kezelőszervek és működésük... 9 A projektor elhelyezése A vetített kép beállítása kívánság szerinti méretre Csatlakoztatás Elektromos csatlakoztatás DVD lejátszó csatlakoztatása Számítógép csatlakoztatása Videoforrás eszközök csatlakoztatása HDMI jelforrás eszközök csatlakoztatása Komponens videojelet adó eszköz csatlakoztatása Kompozit videojelet adó eszköz csatlakoztatása Külső hangszóró csatlakoztatása Külső memóriaeszköz csatlakoztatása Hang lejátszása a projektoron Működés A projektor indítása Bejövő jel váltása A vetített kép beállítása A kép elrejtése A projektor biztosítása Firmware frissítés A képoldalarány kiválasztása A kép optimalizálása Működés magas tengerszint feletti környezetben A hang beállítása Képek megjelenítése PC és videó jelforrás eszközökről PC / Videó felugró menük használata Fájlokat jelenít meg a belső memóriából, USB meghajtóról és SD kártyáról USB adatfolyam használata Vezeték nélküli adatfolyam használata Beállítás menü használata A projektor lekapcsolása Karbantartás...67 A projektor ápolása Hibaelhárítás...69 Specifikációk...70 A projektor műszaki adatai Méretek Időzítés táblázat Garancia és copyright információk Tartalomjegyzék

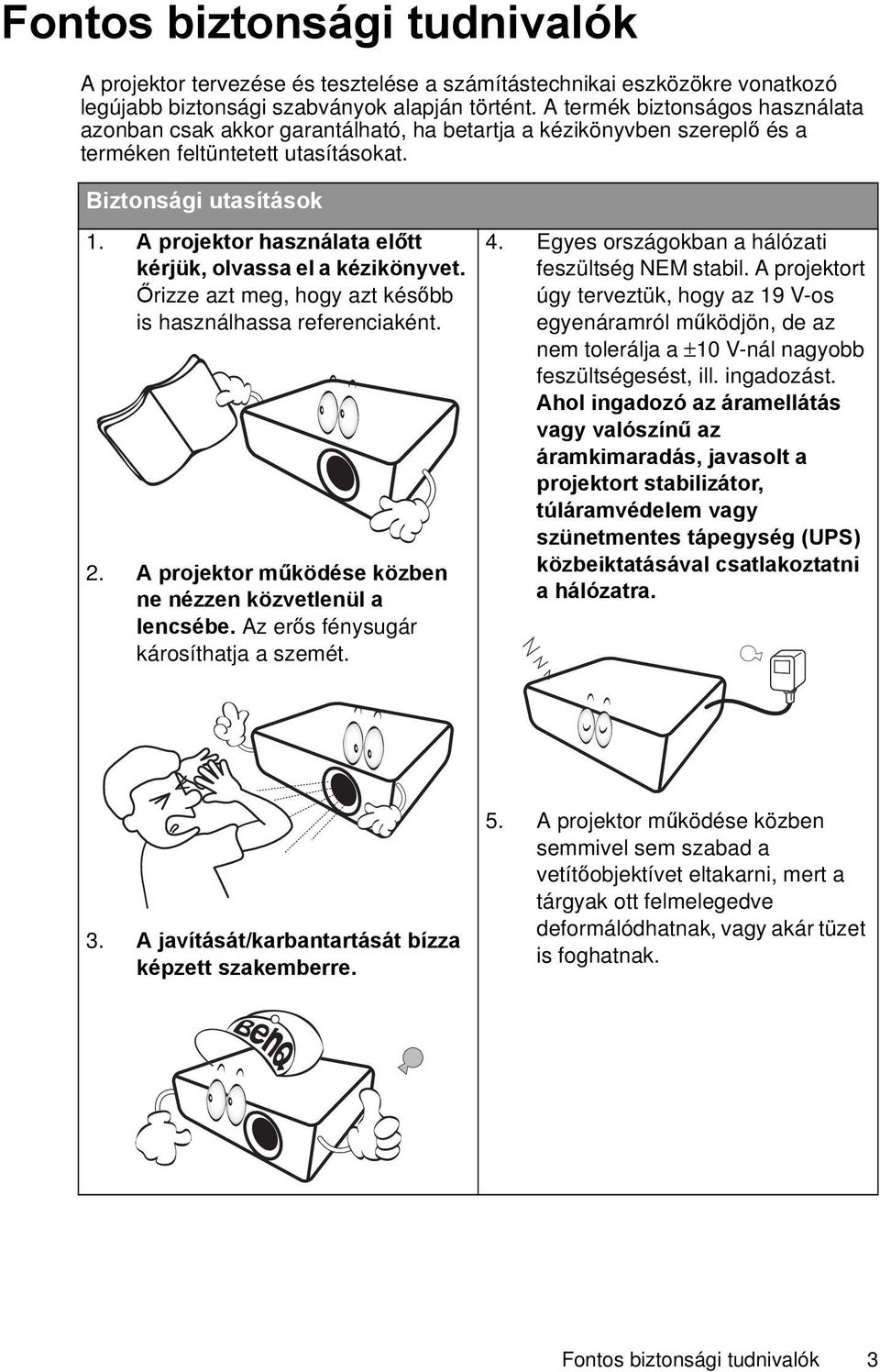

3 Fontos biztonsági tudnivalók A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor garantálható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat. Biztonsági utasítások 1. A projektor használata előtt kérjük, olvassa el a kézikönyvet. Őrizze azt meg, hogy azt később is használhassa referenciaként. 2. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az erős fénysugár károsíthatja a szemét. 4. Egyes országokban a hálózati feszültség NEM stabil. A projektort úgy terveztük, hogy az 19 V-os egyenáramról működjön, de az nem tolerálja a ±10 V-nál nagyobb feszültségesést, ill. ingadozást. Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a projektort stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra. 3. A javítását/karbantartását bízza képzett szakemberre. 5. A projektor működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. Fontos biztonsági tudnivalók 3

4 Biztonsági utasítások (folytatás) 6. Az elektronikus alkatrészek cseréje előtt mindig húzza ki a projektor csatlakozódugóját az elektromos hálózatból. 7. Soha ne helyezze a terméket ingatag kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet. 9. A projektor működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normális jelenség, nem hiba. 10. Ne helyezze a projektort az alábbi környezetekbe. - Zárt vagy rosszul szellőző térbe. A projektort legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása. - Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében. - Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a projektor élettartamát és homályosabbá téve a képet. 8. Ne próbálja a projektort szétszerelni. A készülék belsejében található veszélyes feszültség halált okozhat, ha az áram alatt lévő részhez ér. A javítását/karbantartását csak megfelelő képesítéssel rendelkező szakemberrel végeztesse. 4 Fontos biztonsági tudnivalók

5 Biztonsági utasítások (folytatás) - Tűzriasztók közelébe. - Ahol a környezet hőmérséklete 40 C feletti. - A méteres ( láb) tengerszint feletti magasságot meghaladó helyekre. 13. A projektort ne állítsa függőleges helyzetben az oldalára. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kárt okozhat a projektorban m ( láb) 0 m (0 láb) 11. A szellőzőnyílásokat hagyja szabadon. - A projektor nem teljesen vízszintes helyzetű használata a lámpa hibás működését vagy károsodását okozhatja. - A projektort nem szabad ruhával vagy más tárggyal letakarni. - Ne helyezzen gyúlékony anyagot a projektor közelébe. 14. A projektorra ráállni vagy tárgyat ráhelyezni tilos. A projektor potenciális fizikai sérülésén túl ez baleset és sérülés forrása lehet. Ha a szellőzőnyílásokat akadályozza, akkor a projektor túlmelegedhet, amit tüzet okozhat. 12. A projektort mindig sima, vízszintes felületre helyezve használja. 15. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektor a ráfröccsenő folyadék miatt meghibásodhat. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében. Fontos biztonsági tudnivalók 5

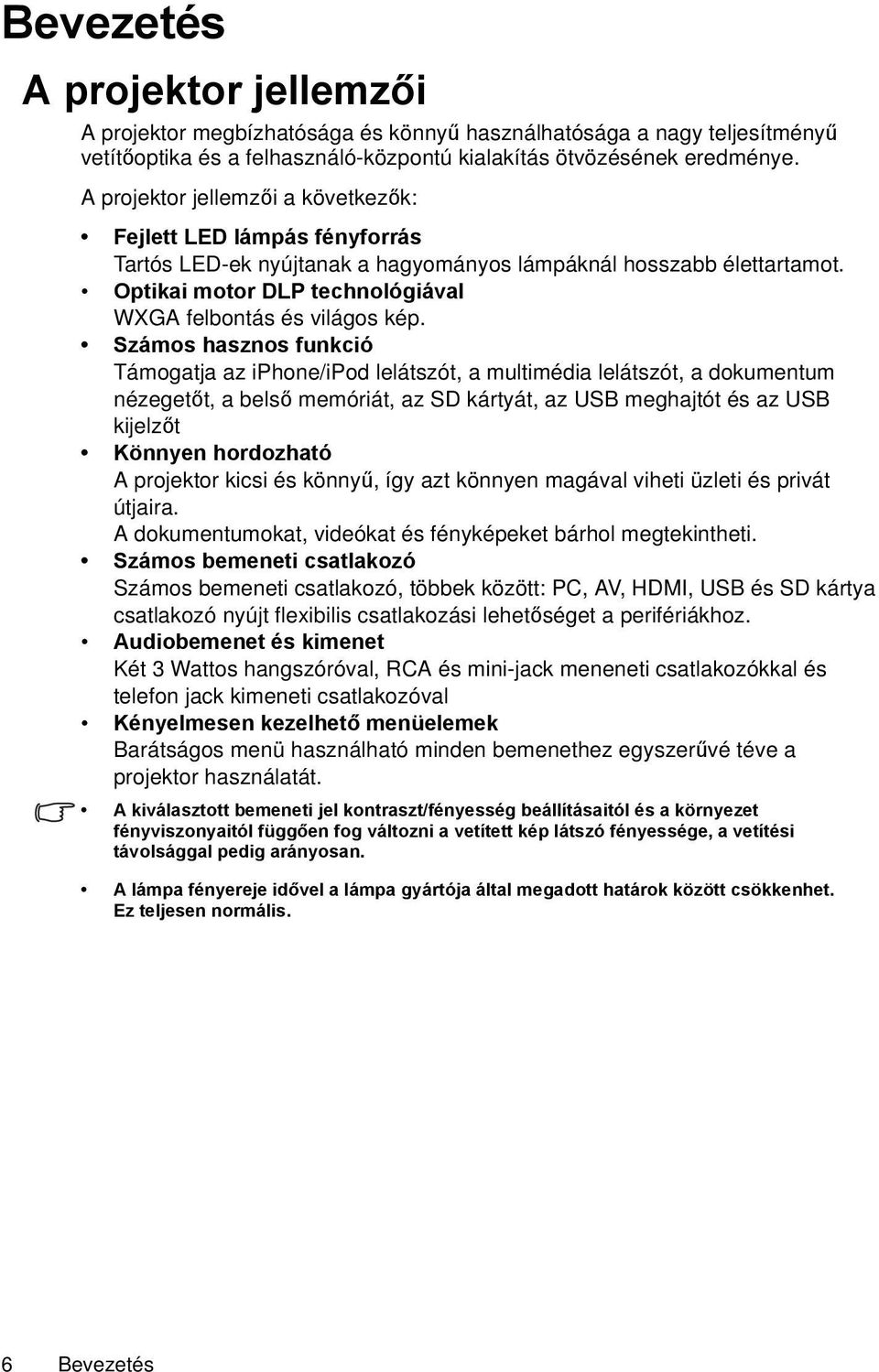

6 Bevezetés A projektor jellemzői A projektor megbízhatósága és könnyű használhatósága a nagy teljesítményű vetítőoptika és a felhasználó-központú kialakítás ötvözésének eredménye. A projektor jellemzői a következők: Fejlett LED lámpás fényforrás Tartós LED-ek nyújtanak a hagyományos lámpáknál hosszabb élettartamot. Optikai motor DLP technológiával WXGA felbontás és világos kép. Számos hasznos funkció Támogatja az iphone/ipod lelátszót, a multimédia lelátszót, a dokumentum nézegetőt, a belső memóriát, az SD kártyát, az USB meghajtót és az USB kijelzőt Könnyen hordozható A projektor kicsi és könnyű, így azt könnyen magával viheti üzleti és privát útjaira. A dokumentumokat, videókat és fényképeket bárhol megtekintheti. Számos bemeneti csatlakozó Számos bemeneti csatlakozó, többek között: PC, AV, HDMI, USB és SD kártya csatlakozó nyújt flexibilis csatlakozási lehetőséget a perifériákhoz. Audiobemenet és kimenet Két 3 Wattos hangszóróval, RCA és mini-jack meneneti csatlakozókkal és telefon jack kimeneti csatlakozóval Kényelmesen kezelhető menüelemek Barátságos menü használható minden bemenethez egyszerűvé téve a projektor használatát. A kiválasztott bemeneti jel kontraszt/fényesség beállításaitól és a környezet fényviszonyaitól függően fog változni a vetített kép látszó fényessége, a vetítési távolsággal pedig arányosan. A lámpa fényereje idővel a lámpa gyártója által megadott határok között csökkenhet. Ez teljesen normális. 6 Bevezetés

7 A csomag tartalma Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie. Alaptartozékok A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől. *A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat. Projektor Hálózati tápkábel VGA kábel Joybee GP2 Mini Projector User Manual Rövid útmutató Garanciajegy* Projektor hordtáska A távirányító használata előtt húzza ki a fület. Távirányító elemmel Wi-Fi kulcs A felhasználó kézikönyv a projektor belső memóriájában található. A felhasználó kézikönyvet közvetlenül is megtekintheti a Kezdőképernyő/Belső memória/dokumentum menüponttal a projektor segítségével vagy használja az USB kábelt, hogy összekösse a számítógépet/ notebookot és a projektort, és válassza ki ehhez a Kezdőképernyő/USB adatfolyam/usb fájltovábbítás opciót. A projektort a megoldás külső tárhelyként használja, a felhasználó kézikönyvhöz a PC-n/laptopon keresztül férhet hozzá. Kiegészítő tartozékok DVD lejátszó Bevezetés 7

8 Projektor külső nézete Elülső/felső oldal Hátsó/alsó oldal Szellőzőnyílás (hűtőlevegő beáramlás) 2. Belső hangszórók 3. Szellőzőnyílás (meleg levegő kiáramlás) 4. Elülső infravörös távvezérlő érzékelő 5. Vetítő lencsék 6. Lencse fedele 7. Külső kezelőpult (Bővebben lásd Projektor a következő oldalon: 9.) 8. Fókusz-beállító gyűrű 9. Váltakozó áramú elektromos bemenet 10. SD kártyahely 11. A típusú USB csatlakozó 12. Mini B USB csatlakozó 13. HDMI bemeneti csatlakozó 14. RGB (PC)/komponens videó (YPbPr/ YCbCr) jelbemeneti csatlakozó 15. Videobemenet csatlakozó 16. Audiobemenet csatlakozó 17. Audiokimenet csatlakozó 18. Kensington lopás elleni zár nyílása 19. Állító láb 20. Háromlábú állvány csatlakozópont A szellőzőnyílásokat hagyja szabadon. A szellőzőnyílások eltakarása (akadályozása) miatt a projektor túlmelegedhet, amiatt az nem megfelelően működhet. 8 Bevezetés

9 Kezelőszervek és működésük Projektor 1. ÁRAM állapotjelző lámpa A projektor működése közben világít vagy villog. 2. II Áramellátás Vált a projektor készenléti és bekapcsolt állapota között. Bővebben lásd A projektor indítása a következő oldalon: 26 és A projektor lekapcsolása a következő oldalon: Fel/hangerő növelése gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Felfele navigál, hogy kiválaszthasson egy tetszőleges menüelemet. - Állít. (pl. manuális trapézkorrekció...) Ha a képernyőmenü (OSD) ki van kapcsolva: (Csak SD kártya, belső memória és USB meghajtó esetén) - Növeli a hangerőt Bal gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Balra navigál, hogy kiválaszthasson egy tetszőleges menüelemet. - Állít. (pl. fényerőt, kontrasztot...) Ha a képernyőmenü (OSD) ki van kapcsolva: (Csak SD kártya, belső memória és USB meghajtó esetén) - Lejátssza az előző video- vagy audiofájlt. - Nyomja le és tartsa lenyomva a video- vagy audiofájl visszatekeréséhez. 5. OK/Blank (Kikapcsolás) Rövid lenyomás: - Megerősíti a kiválasztott funkciót, ha a menü látható. - Lejátssza vagy szünetelteti a videót, a zenét vagy a fénykép diavetítést. (Csak SD kártya, belső memória és USB meghajtó esetén) Hosszan tartó lenyomás (3 másodperc): Ki- és bekapcsolja a blank (kikapcsolás) módot. 6. Menü Bekapcsolja a felugró beállítás menüt. 7. Lefele/hangerő csökkentése gemb Ha a képernyőmenü (OSD) be van kapcsolva: - Lefele navigál, hogy kiválaszthasson egy tetszőleges menüelemet. - Állít. (pl. manuális trapézkorrekció...) Ha a képernyőmenü (OSD) ki van kapcsolva: (Csak SD kártya, belső memória és USB meghajtó esetén) - Csökkenti a hangerőt. Bevezetés 9

10 8. HŐMÉRSÉKLET jelzőlámpa Akkor kezd pirosan világítani, ha a projektor hőmérséklete túl magassá vált. 9. LED állapotjelző lámpa A fényforrás állapotát jelzi. Világít vagy villog, ha a projektor fényforrásával probléma adódott. 10. Kezdőoldal Az OSD menü adott pontjáról visszavált a kezdőképernyőre. Kilép az alkalmazásból/felugró üzenetből és közvetlenül visszatér a kezdőképernyőre. 11. Jobb gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Felfele navigál, hogy kiválaszthasson egy tetszőleges menüelemet. - Állít. (pl. fényerőt, kontrasztot...) Ha a képernyőmenü (OSD) ki van kapcsolva: (Csak SD kártya, belső memória és USB meghajtó esetén) - Lejátssza a következő video- vagy audiofájlt. - Nyomja le és tartsa lenyomva a videovagy audiofájl gyors előre tekeréséhez. 12. Vissza Visszaugrik az előző OSD menüre, kilép és menti a menü beállításokat. 10 Bevezetés

11 Távirányító 4. Bal gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Balra navigál, hogy kiválaszthasson egy tetszőleges menüelemet. 3 - Állít. (pl. fényerőt, kontrasztot...) 4 10 Ha a képernyőmenü (OSD) ki van 5 11 kapcsolva: (Csak SD kártya, belső memória és USB meghajtó esetén) Lejátssza az előző video- vagy audiofájlt. - Nyomja le és tartsa lenyomva a video- vagy audiofájl visszatekeréséhez. 5. Lefele/hangerő csökkentése gemb 1. II POWER (Főkapcsoló) Vált a projektor készenléti és bekapcsolt állapota között. Bővebben Ha a képernyőmenü (OSD) be van kapcsolva: - Lefele navigál, hogy kiválaszthasson egy tetszőleges menüelemet. - Állít. (pl. manuális lásd A projektor indítása a következő trapézkorrekció...) oldalon: 26 és A projektor Ha a képernyőmenü (OSD) ki van lekapcsolása a következő oldalon: kapcsolva: (Csak SD kártya, belső 66. memória és USB meghajtó esetén) 2. Blank (Kikapcsolás) - Csökkenti a hangerőt. Ki- és bekapcsolja a Blank 6. Vissza (Kikapcsolás) módot. Bővebben lásd: Visszavált az OSD legfelső szintjére. A kép elrejtése a következő oldalon: 28. Bezárja az OSD felugró beállítás 3. Fel/hangerő növelése gomb menüt. Kilép az OSD adott alkalmazásából. Ha a képernyőmenü (OSD) be van 7. Kezdőoldal kapcsolva: - Felfele navigál, hogy Az OSD menü adott pontjáról visszavált a kezdőképernyőre. kiválaszthasson egy tetszőleges menüelemet. Kilép az alkalmazásból/felugró üzenetből és közvetlenül visszatér a - Állít. (pl. manuális trapézkorrekció...) kezdőképernyőre. Ha a képernyőmenü (OSD) ki van 8. Némítás kapcsolva: (Csak SD kártya, belső A projektor hangját kapcsolja ki és memória és USB meghajtó esetén) be. - Növeli a hangerőt. 9. Automatikus Automatikusan megállapítja a megjelenített számítógépes képhez a legjobb képidőzítést. Bővebben lásd: A kép automatikus korrekciója a következő oldalon: 27. Bevezetés 11

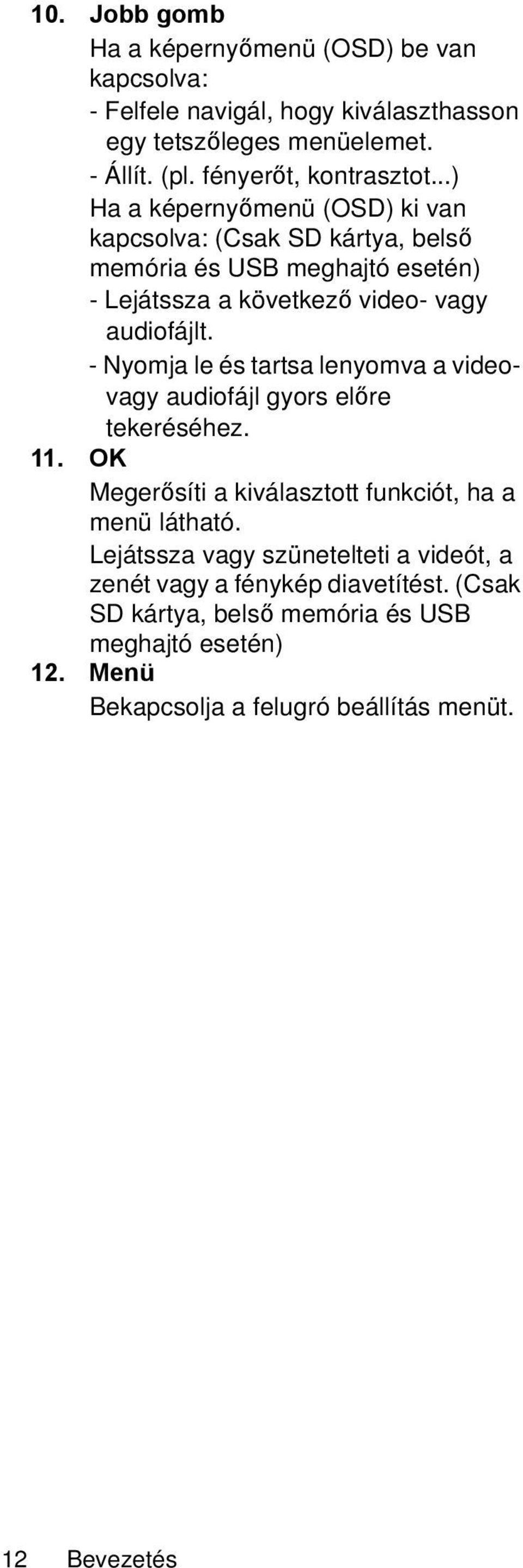

12 10. Jobb gomb Ha a képernyőmenü (OSD) be van kapcsolva: - Felfele navigál, hogy kiválaszthasson egy tetszőleges menüelemet. - Állít. (pl. fényerőt, kontrasztot...) Ha a képernyőmenü (OSD) ki van kapcsolva: (Csak SD kártya, belső memória és USB meghajtó esetén) - Lejátssza a következő video- vagy audiofájlt. - Nyomja le és tartsa lenyomva a videovagy audiofájl gyors előre tekeréséhez. 11. OK Megerősíti a kiválasztott funkciót, ha a menü látható. Lejátssza vagy szünetelteti a videót, a zenét vagy a fénykép diavetítést. (Csak SD kártya, belső memória és USB meghajtó esetén) 12. Menü Bekapcsolja a felugró beállítás menüt. 12 Bevezetés

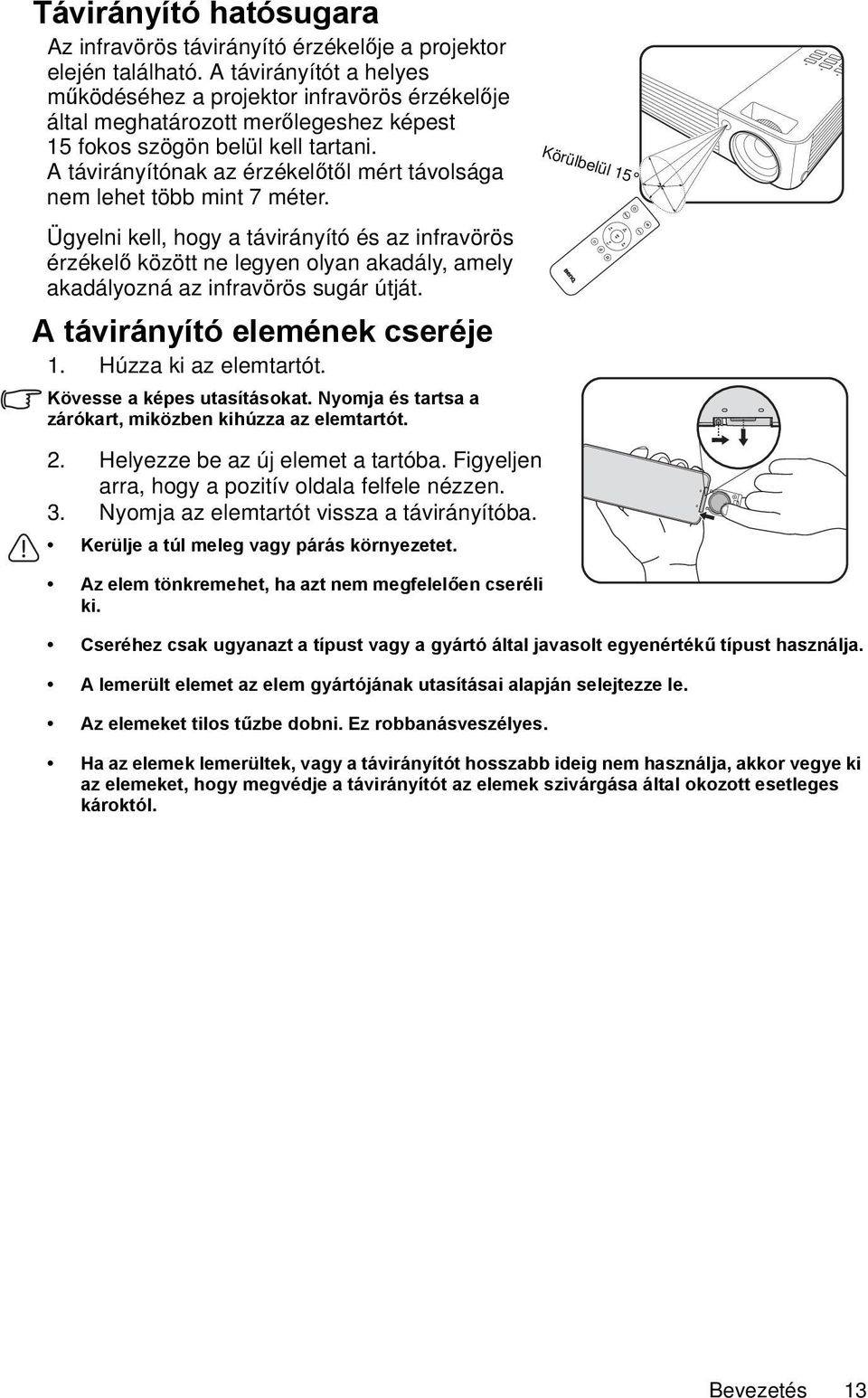

13 Távirányító hatósugara Az infravörös távirányító érzékelője a projektor elején található. A távirányítót a helyes működéséhez a projektor infravörös érzékelője által meghatározott merőlegeshez képest 15 fokos szögön belül kell tartani. A távirányítónak az érzékelőtől mért távolsága nem lehet több mint 7 méter. Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely akadályozná az infravörös sugár útját. A távirányító elemének cseréje 1. Húzza ki az elemtartót. Kövesse a képes utasításokat. Nyomja és tartsa a zárókart, miközben kihúzza az elemtartót. 2. Helyezze be az új elemet a tartóba. Figyeljen arra, hogy a pozitív oldala felfele nézzen. 3. Nyomja az elemtartót vissza a távirányítóba. Kerülje a túl meleg vagy párás környezetet. Az elem tönkremehet, ha azt nem megfelelően cseréli ki. Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja. A lemerült elemet az elem gyártójának utasításai alapján selejtezze le. Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes. Körülbelül 15 Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges károktól. Bevezetés 13

14 A projektor elhelyezése A vetített kép beállítása kívánság szerinti méretre A vetített kép méretét befolyásolja a projektor objektívének távolsága a vetítővászontól, a zoom-beállítás (amennyiben elérhető) és a videoformátum. A projektor saját képoldalaránya 16:10-hez. 16:10 oldalarányú kép átméretezve 4:3 oldalarányú vetítési területre A projektort vízszintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90 -os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. A modern digitális projektorok nem közvetlenül előre irányba vetítenek (mint a régi orsós filmvetítők). Ehelyett a digitális projektorokat úgy tervezik, hogy a projektor horizontális síkjától kissé felfelé irányuló szögben vetítsenek. Ennek célja, hogy probléma nélkül asztalra lehessen helyezni őket, és tudjanak előre és felfelé vetíteni a vetítővászonra, amelynek alsó széle az asztal szintje felett van (és így a szobában mindenki láthatja a képet). A projektor vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik. A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek arányosak a vetítési távolsággal. Használhatja a BenQ által készített képernyőméret táblázatát a projektor ideális helyének meghatározásához. Lásd Vetítési méretek a következő oldalon: 15 - a használt projektor függvényében. Két méretet kell figyelembe vennie: a vetítővászon középpontjától merőlegesen mért vízszintes távolságot (vetítési távolság), és a projektor függőleges irányú eltolásának mértékét a vetítővászon vízszintes széléhez képest (eltolás). 14 A projektor elhelyezése

15 Vetítési méretek A megfelelő pozíció kiszámítása előtt a projektorlencsék középétől mért méreteit lásd Méretek a következő oldalon: :800 vászonátmérő Vetítővászon Lencse középpont Vetítési távolság Vetítővászon méret Átló Vetítési távolság mm-ben W (mm) H (mm) Hüvelyk mm Minden méret közelítőleges érték, és eltérhet a tényleges értékektől. Ha a projektort végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a projektor vetítési távolságát a leendő helyén a projektor optikai jellemzőinek figyelembe vételével. Így állapíthatja meg az adott telepítési helyen az elhelyezés pontos helyét. A projektor elhelyezése 15

16 Csatlakoztatás Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd A csomag tartalma a következő oldalon: 7). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők. Elektromos csatlakoztatás 1. Csatlakoztassa a mellékelt elektromos kábel egyik végét a váltakozóáramú bemenethez. 2. Csatlakoztassa a mellékelt elektromos kábel egyik végét a váltakozóáramú bemenethez. Ellenőrizze, hogy a projektor lámpák áram LED visszajelzőlámpája narancssárgán világít-e a váltakozóáramú adapter használatakor. DVD lejátszó csatlakoztatása 1. Használjon egy DVD lejátszót (opcionális), és csatlakoztassa azt a projektorhoz a lenti képnek megfelelően. 2. Csatlakoztassa a projektort az áramhoz, és helyezze be a lemezt. 3. Kapcsolja be a projektor, és nyomja meg a(z) / gombot, hogy kiválassza a DVD-t, majd nyomja meg az OK gombot a csatlakoztatáshoz. 4. Használja a DVD lejátszó távirányítóját a DVD lejátszó vezérléséhez. 5. A DVD lejátszó leválasztásához vegye ki a lemezt. Majd nyomja meg a gombot a DVD lejátszó előlapján miközben leválassza a DVD lejátszót a projektorról. A projektor a lemezt automatikusan elindítja a behelyezésekor. A DVD lejátszó támogatja a hot-plug funkciót. A DVD lejátszót csatlakoztathatja és leválaszthatja a projektor bekapcsolt állapotában is. 16 Csatlakoztatás

17 Számítógép csatlakoztatása A projektor VGA input bemenettel rendelkezik, amely lehetővé teszi a csatlakoztatását mind az IBM kompatibilis, mind a Macintosh számítógépekhez. Mac adapterre van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik. A projektor csatlakoztatása asztali vagy hordozható számítógéphez. VGA kábel használatával 1. Fogja a csomag részét képező VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. 2. Csatlakoztassa a VGA kábel másik végét a projektor COMPUTER feliratú aljzatához. 3. Ha a projektor hangszórót is használni szeretné, akkor egy megfelelő audiokábel egyik végét csatlakoztassa a számítógép audiokimenetéhez, a másik végét pedig a projektor audiobemenetéhez. Asztali vagy hordozható számítógép Audiokábel VGA kábel Számos laptop esetében a külső videó port nem kapcsolódik fel amikor azt a projektorhoz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. Keressen CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Használhatja a laptop dokumentációját is a kérdéses billentyűkombináció megtalálásában. Csatlakoztatás 17

18 HDMI kábel használatával 1. Fogjon egy HDMI kábelt és az egyik végét csatlakoztassa a számítógép HDMI kimeneti aljzatához. 2. Csatlakoztassa a HDMI kábel másik végét a projektor HDMI feliratú aljzatához. USB kábel használatával 1. Fogjon egy USB kábelt és az A típusú végét csatlakoztassa a számítógép USB csatlakozójához. 2. Csatlakoztassa az USB kábel mini B típusú végét a projektor USB mini B csatlakozójához. Ha számítógépet csatlakoztat a projektorhoz, akkor megjelenítheti a számítógép képeit vagy a számítógépről képeket továbbíthat a projektor belső memóriájába. 3. Ha az USB kijelzőt választja, akkor kövesse a képernyőn megjelenő üzeneteket az USB meghajtó számítógépre való telepítéséhez (az első alkalommal). 4. Ha az USB fájltovábbítást választja, akkor a Saját számítógéppel vagy a Windows Explorer böngészővel keresse meg a projektor fájljait. A projektor eltávolítható lemezként jelenik meg. A számítógépről a fájlokat drag # drop vagy másolás és beillesztés technikával helyezze át a projektorra. A projektor leválasztása a számítógépről: i. Kattintson a(z) elemre a Windows tálcán. 18 Csatlakoztatás

19 ii. Kattintson a felugró üzenetre. iii. Az USB kábelt csak akkor válassza le, ha a rendszer jelzi, hogy a hardver eltávolítása biztonságos. Ne húzza ki az USB kábelt a fájlok másolása közben, mert az adatvesztéssel járhat, ill. tönkre teheti a projektort. A kapcsolat nem szakad meg, ha a számítógépen a projektor fájlokat megnyitja. Zárja be az összes projektorfájlt és próbálja újra. A Windows más változatai is hasonlóképpen működnek. Az USB eszköz biztonságos leválasztásához kövesse az adott Windows megfelelő eljárását. Videoforrás eszközök csatlakoztatása A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint: Csatlakozó neve Csatlakozó megjelenése Képminőség HDMI HDMI Legjobb Komponens Video VGA Jobb Videó Videó Jó Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor ellenőrizze, hogy a jelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Csatlakoztatás 19

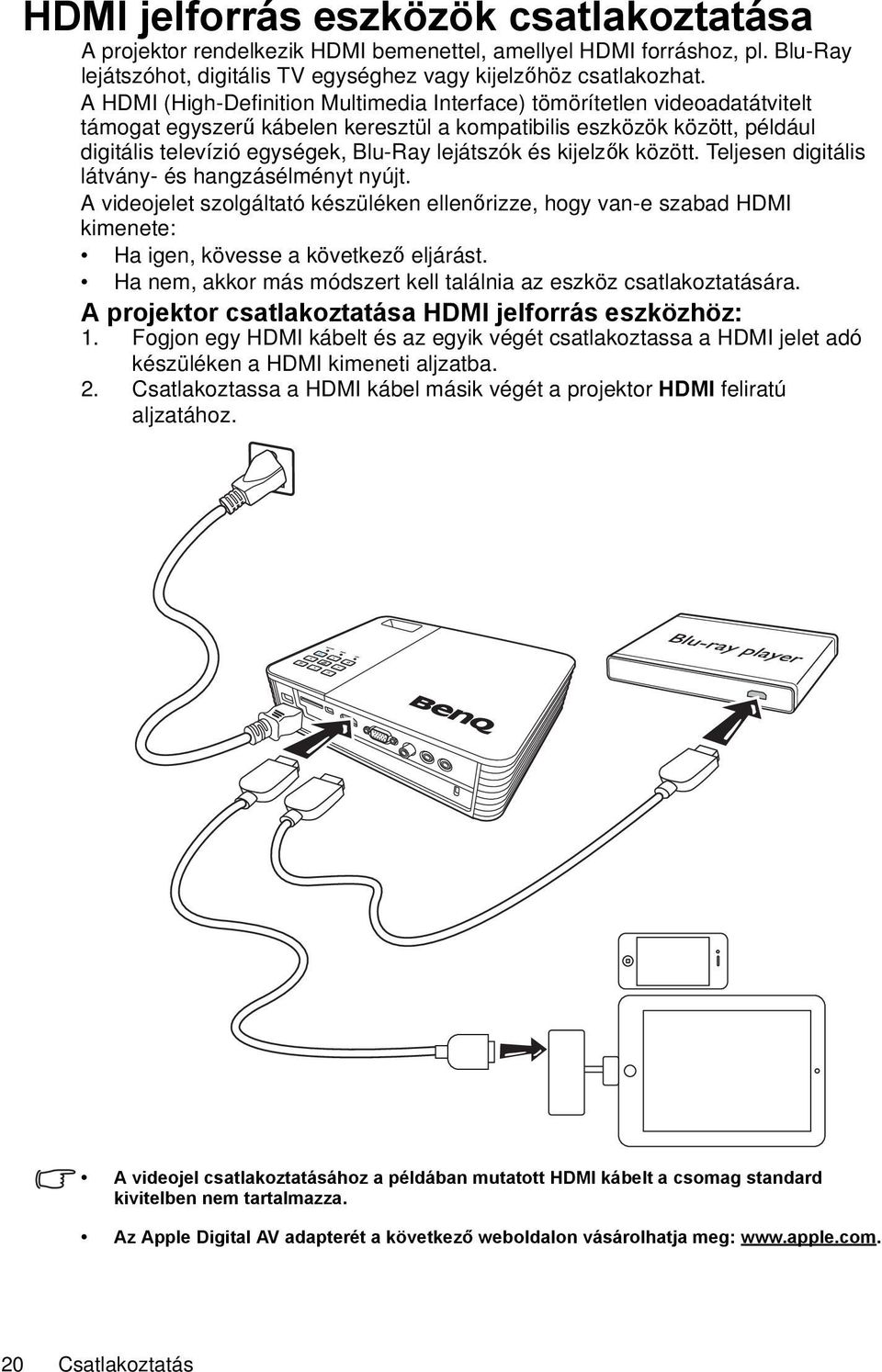

20 HDMI jelforrás eszközök csatlakoztatása A projektor rendelkezik HDMI bemenettel, amellyel HDMI forráshoz, pl. Blu-Ray lejátszóhot, digitális TV egységhez vagy kijelzőhöz csatlakozhat. A HDMI (High-Definition Multimedia Interface) tömörítetlen videoadatátvitelt támogat egyszerű kábelen keresztül a kompatibilis eszközök között, például digitális televízió egységek, Blu-Ray lejátszók és kijelzők között. Teljesen digitális látvány- és hangzásélményt nyújt. A videojelet szolgáltató készüléken ellenőrizze, hogy van-e szabad HDMI kimenete: Ha igen, kövesse a következő eljárást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása HDMI jelforrás eszközhöz: 1. Fogjon egy HDMI kábelt és az egyik végét csatlakoztassa a HDMI jelet adó készüléken a HDMI kimeneti aljzatba. 2. Csatlakoztassa a HDMI kábel másik végét a projektor HDMI feliratú aljzatához. A videojel csatlakoztatásához a példában mutatott HDMI kábelt a csomag standard kivitelben nem tartalmazza. Az Apple Digital AV adapterét a következő weboldalon vásárolhatja meg: 20 Csatlakoztatás

21 Komponens videojelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e szabad komponens videó kimenetei: Ha igen, kövesse a következő eljárást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása komponens videojelet adó eszközhöz: 1. Vegyen egy komponens videó VGA (D-Sub) átalakítókábelt, és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videojelet adó készüléken a komponens kimenetekre. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba. 2. Csatlakoztassa a kábel másik végét a projektor COMPUTER feliratú aljzatához. 3. Ha a projektor hangszórót is használni szeretné, akkor egy megfelelő audiokábel egyik végét csatlakoztassa a videoforrás eszköz audiokimenetéhez, a másik végét pedig a projektor audiobemenetéhez. AV készülék Audiokábel Komponens videó - VGA (D-Sub) átalakító kábel Ha az audiokimenet csatlakozót a fejhallgatóval vagy külső hangszóróval köti össze, akkor a projektor hangszórója nem ad hangot. A hangszóró vagy az audiokimenet csatlakozó nem ad hangot, ha nincs bemenő videojel. Ez mellett a hang nem állítható. Csatlakoztatás 21

22 Kompozit videojelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e szabad kompozit videó kimenetei: Ha igen, kövesse a következő eljárást. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A projektor csatlakoztatása kompozit videojelet adó eszközhöz: 1. Fogjon egy videokábelt és az egyik végét dugja a videojelet adó készüléken a videokimeneti aljzatba. 2. Csatlakoztassa a videokábel másik végét a projektor videó csatlakozójához. 3. Ha a projektor hangszórót is használni szeretné, akkor egy megfelelő audiokábel egyik végét csatlakoztassa a videoforrás eszköz audiokimenetéhez, a másik végét pedig a projektor audiobemenetéhez. AV készülék Audiokábel Videokábel Az eszközt csak akkor csatlakoztassa a kompozit videó kapcsolattal, ha a komponens videó bemenet nem elérhető. Bővebben lásd Videoforrás eszközök csatlakoztatása a következő oldalon: Csatlakoztatás

23 Külső hangszóró csatlakoztatása A hangot a projektor belső hangszórója helyett külső hangszórón is visszaadhatja. A projektor csatlakoztatása külső hangszóróhoz: 1. Csatlakoztassa a megfelelő sztereokábelt a külső hangszóróhoz és a projektor audiokimenet csatlakozójához. Ha az audiókábel az audiokimenet csatlakozóhoz csatlakozik, akkor a hangszóró elnémul. Csatlakoztatás 23

24 Külső memóriaeszköz csatlakoztatása SD kártya csatlakoztatása A projektor csatlakoztatása SD kártyához: 1. Csatlakoztassa az SD kártyát a projektor SD kártyahelyével. A maximálisan támogatott SD(HC) memóriaméret: 32 GB. (A maximális külső memória támogatást gyári körülmények között teszteltük. A memóriaeszköz gyártója függvényében ettől eltérő eredményre is juthat.) A projektor egyes SD kártyákkal nem kompatibilis. USB tárolóeszköz csatlakoztatása A projektor csatlakoztatása USB tárolóeszközhöz: 1. Csatlakoztassa az USB tárolóeszközt az A típusú USB aljzathoz. USB pendrive A termék támogatja az USB memóriaeszközöket és merevlemezeket (HDD-ket). Csak az utolsó partíció lesz csatlakoztatva. (A maximális külső memória támogatást gyári körülmények között teszteltük. A memóriaeszköz gyártója függvényében ettől eltérő eredményre is juthat.) Az A típusú USB csatlakozó max. 500 ma áramot biztosít a merevlemeznek, ha ilyet csatlakoztat a projektorhoz. Ha a nagyobb méretű merevlemezeket a projektor nem tudja olvasni, akkor azt lehet, hogy a szükségesnél kisebb áramerősség okozza. Ilyen esetben csatlakoztassa a merevlemezt külső áramforráshoz Y típusú USB kábellel, hogy a merevlemez megkapja a szükséges plusz áramot. A termék nem támogatja a több kártyaformátumot támogató kártyaolvasókat. A termék nem fog működni, ha az USB tárolóeszközt USB HUB-on keresztül csatlakoztatja. 24 Csatlakoztatás

25 Egyes, az USB szabvány követelményeinek nem megfelelő termékek lehet, hogy a normálistól eltérően fognak működni. Az automatikus felismerő alkalmazással vagy saját meghajtóval rendelkező USB tárolóeszközök lehet, hogy a normálistól eltérően fognak működni. A csak egy adott meghajtóval működő USB tárolóeszközöket a rendszer lehet, hogy nem ismeri fel. Az USB tárolóeszközök felismerési sebessége készülékről készülékre változik. Ne húzza ki az USB tárolóeszközt és ne kapcsolja azt le, ha az USB tárolóeszközt a rendszer használja. Ezzel tönkretehetné az USB tárolóeszközön tárolt fájlokat. Csak olyan USB tárolóeszközt használjon amely rendes fájlokat tartalmaz. Az ettől eltérő fájlok hibás működést okozhatnak, és a rendszer nem tudja lejátszani őket. Az USB tárolóeszközt FAT16/FAT32/NTFS formátumban kell megformázni. A FAT32 és NTFS fájlrendszereket a HDD-khez (merevlemezekhez) ajánljuk. Az USB tárolóeszközön tárolt adatok megsérülhetnek így kérjük, készítsen biztonsági másolatot fontos adatairól az adatvesztés megelőzése érdekében. Az adatok menedzseléséért a felhasználó saját maga felel. A BenQ vállalat nem vállal semmilyen felelősséget sem az adatvesztésekért. Az USB tárolóeszköz könyvtárfája legyen a lehető legegyszerűbb. A könyvtárszintek jelentős száma vagy szintje lassítja a hozzáférési időt. Ha a külső memóriaeszköz nem működne miután azt csatlakoztatta a projektorhoz, akkor tesztelje azt egy számítógéppel való csatlakoztatással. Ha az így sem működik megfelelően, akkor vegye fel a kapcsolatot a gyártó szervizközpontjával vagy vevőszolgálatával. Hang lejátszása a projektoron A prezentációk során használhatja a projektor hangszóróját is, ill. csatlakoztathat önálló, erősítős hangszórókat is a projektor audiokimenetéhez. A lenti táblázat ismerteti a különböző eszközök csatlakoztatási módját és azt, hogy mi adja a hangot. Eszköz Audiobemenet csatlakozó A projektor a hangot a következővel játszhatja le... Számítógép/komponens Videó videó Audiobemenet (BAL/JOBB) Audiobemenet (BAL/ AUDIO-IN JOBB) Audiobemenet (BAL/JOBB) Audiobemenet (BAL/ AUDIO-IN JOBB) Audiokimenet csatlakozó A kiválasztott bemenőjel határozza meg, hogy a projektor hangszóró mely hangot játssza le, ill. mely hangot adja ki a projektor audiokimenetre, ha arra csatlakoznak. Nincs mindenképpen szükség az audiobemenet csatlakoztatására mert a projektor a zenét a HDMI-ről, a külső memóriáról és iphone/ipod forráseszközökről is le tudja játszani. Ennek ellenére a zenelejátszáshoz csatlakoztathat külső eszközt. Az USB kijelző nem támogatja az audiofunkciót. Csatlakoztatás 25

26 Működés A projektor indítása 1. Csatlakoztassa az áramhoz a tápkábellel. Az áram visszajelző ekkor narancssárgává válik. 2. Nyomja meg a projektoron vagy a távvezérlőn a(z) II Áramellátás gombot a projektor elindításához. Az áram visszajelző a projektor bekapcsolt állapotában zölden világít. Az indulási folyamat több másodpercig is eltart. A folyamat a későbbi fázisában kivetíti az indulási logót. (Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. 3. A projektor első bekapcsolásakor válassza ki az OSD menü nyelvét a vásznon megjelenő utasítások segítségével. 4. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adjon meg egy hatjegyű jelszót. Bővebben lásd: A jelszavas védelem használata a következő oldalon: Kapcsolja be az összes csatlakoztatott készüléket. 6. A projektor megjeleníti a kezdőképernyőt. Ha a bemenőjel frekvenciája/felbontása nem esik bele a projektor üzemi tartományába, akkor a rendszer a következő üzenetet jeleníti meg egy üres képernyőn: 'Tartományon kívül'. Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb érték(ek)re. Bővebben lásd: Időzítés táblázat a következő oldalon: 72. Bejövő jel váltása A projektor egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni. Nyomja meg a(z) / gombot a projektoron vagy a távvezérlőn a megfelelő bemenőjel kiválasztásához. A képbeállításhoz rendelkezésre álló opciók függnek a Kép mód. Bővebben lásd: A képmód kiválasztása a következő oldalon: 32. A projektor saját felbontása 16:10-hez. A legjobb képet akkor kapja, ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a projektor átméretezést hajt végre a 'képoldalarány' beállítástól függően, ami némi képtorzulás okozhat vagy romolhat a kép élessége. Bővebben lásd: A képoldalarány kiválasztása a következő oldalon: Működés

27 A vetített kép beállítása A képmagasság állítása A projektor két állítható lábbal rendelkezik. Ezekkel állítható a képmagasság. A projektor beállításához: 1. Az állító láb csavarásával állíthatja a képmagasságot. A láb visszahúzásához csavarja az állítható lábat ellentétes irányba. Ha a projektor nem egyenes alapra van állítva, vagy a vetítővászon és a projektor nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek javításához lásd Trapéztorzítás korrekciója a következő oldalon: 28. Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a látását. Legyen óvatos az állító láb csavarásakor, mert az közel van a szellőzőnyíláshoz, ahonnan forró levegő áramlik ki. A kép-élesség finombeállítása 1. A fókuszáló gyűrű csavarásával állítsa a kép élességét. A kép automatikus korrekciója Egyes esetekben szükség lehet a kép minőségének optimalizálására. Távirányító használatával Nyomja meg a(z) AUTO gombot. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el. Az aktuális jelforrás adatok három másodpercre megjelennek a képernyő bal felső sarkában. Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el. Működés 27

28 Trapéztorzítás korrekciója A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a projektor nem merőleges a vetítővászonra. A trapéztorzítást akkor javítsa, ha a vásznon van kép. Ennek manuális elhárításához - a projektormagasság állítása mellett - kövesse az alábbi lépéseket. 1. Nyomja meg a(z) gombot, majd nyomja meg ezt: a(z) Trapézkorrekció elem kiválasztásához. Erre a(z) Trapézkorrekció felugró menü jelenik meg. 2. A kép felső részének javítása a(z) megnyomásával, az alsó felének javítása a(z) megnyomásával történhet. A kép elrejtése Ahhoz, hogy a hallgatóság figyelmét teljesen az előadó személyre vonja, a következőt teheti: Távirányító használatával Használja a távirányító a(z) Blank (Kikapcsolás) gombját. Nyomja meg újra a(z) Blank (Kikapcsolás) gombot vagy tetszőleges gombot a távirányítón, hogy a képet visszaállítsa. A projektor használata Nyomja meg és tartsa lenyomva a(z) Blank (Kikapcsolás) gombot 3 másodpercig a távirányítón, hogy elrejtse a kivetített képet. Nyomja meg újra a(z) Blank (Kikapcsolás) gombot vagy tetszőleges gombot a projektoron, hogy a képet visszaállítsa. A projektor működése közben ne takarja el az objektívet, mert az objektív elé helyezett tárgy felmelegedve deformálódhat vagy akár tüzet is okozhat. Nyomja meg ezt:. Nyomja meg ezt:. 28 Működés

29 A projektor biztosítása A jelszavas védelem használata Biztonsági okokból és az illetéktelen használat megakadályozása érdekében a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a beállítások menüvel lehet beállítani. Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig jegyezze fel a kézikönyvben, majd őrizze a kézikönyvet biztonságos helyen a későbbi használathoz. Bekapcsolás zár beállítása Ha jelszót állított be, akkor a projektort csak úgy lehet használni, ha a projektor minden egyes indításakor megadja a helyes jelszót. Ha a projektoron először szeretne jelszót beállítani a jelszó funkcióhoz, akkor adja meg a projektor alapértelmezett jelszavát (1, 1, 1, 1, 1, 1), ehhez nyomja meg a nyíl gombot hatszor, amikor a rendszer a jelszót kéri. 1. Nyomja meg a(z) / gombot, míg a Beállítások menü nem lesz kiemelve; majd nyomja meg az OK gombot a belépéshez. 2. Váltson a Speciális > Biztonsági beállítások > Biztonsági beállítások megváltoztatása menüre. 3. Nyomja meg a(z) OK gombot. Ekkor megjelenik az 'ADJA MEG A JELENLEGI JELSZÓT' üzenet. 4. Ahogy jobbra látható, a négy nyíl billentyű (,,, ) rendre négy számjegyet képvisel (1, 2, 3, 4). Nyomja meg a nyíl gombokat, hogy megadja a hatjegyű jelszót. 5. A jelszó beállítását követően a rendszer visszalép az OSD menü Biztonsági beállítások megváltoztatása menüelemére. 6. Jelölje ki a(z) Bekapcsolási zár elemet, majd nyomja meg az OK gombot. Erre a felugró menü jelenik meg. Válassza ki a Be opciót, majd nyomja meg az OK gombot a beállítási zár beállításának befejezéséhez. 7. Az OSD menüből való kilépéshez nyomja meg a(z) vagy gombot. Ha elfelejti a jelszót Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha hibás jelszót ad meg, akkor a hibás jelszó üzenet jelenik meg három másodpercre, amit az 'ADJA MEG A JELSZÓT' üzenet követ. Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol. Működés 29

30 Az elfelejtett jelszavak esetére szóló eljárás 1. Nyomja meg és tartsa lenyomva 3 másodpercig a(z) gombot a távirányítón. Erre a projektor egy kódolt számot fog megjeleníti a vásznon. 2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort. 3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója. A jelszó megváltoztatása 1. Váltson a Beállítások > Speciális > Biztonsági beállítások > Jelszóváltoztatás menüre. 2. Nyomja meg a(z) OK gombot. Ekkor megjelenik az 'ADJA MEG A JELENLEGI JELSZÓT' üzenet. 3. Írja be a régi jelszót. Ha a jelszó helyes, akkor megjelenik az 'ÚJ JELSZÓ MEGADÁSA' üzenet. Ha rossz jelszót adott meg, akkor a jelszóhiba üzenet jelenik meg három másodpercre, majd az 'ADJA MEG A JELENLEGI JELSZÓT' üzenet megjelenésével újra próbálkozhat. A(z) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. 4. Írja be az új jelszót. A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: A kézikönyvet tartsa biztonságos helyen. 5. A jelszó ismételt beírásával erősítse meg az új jelszót. 6. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia. 7. Az OSD menüből való kilépéshez nyomja meg a(z) vagy gombot. A jelszavas védelem kikapcsolása A jelszavas védelem kikapcsolásához váltson a Beállítások > Speciális > Biztonsági beállítások > Bekapcsolási zár menüre. Válassza ki a(z) Ki elemet, és nyomja meg a(z) OK gombot. Megjelenik az 'ADJA MEG A JELSZÓT' üzenet. Adja meg a jelenlegi jelszót. Ha a jelszót helyesen adta meg, akkor a rendszer visszalép az OSD menü Biztonsági beállítások lapjára, és a Bekapcsolási zár sorban a(z) 'Ki' felirat jelenik meg. A projektor a következő indításkor nem fogja kérni a jelszót. 30 Működés

31 Ha rossz jelszót adott meg, akkor a jelszóhiba üzenet jelenik meg három másodpercre, majd az 'ADJA MEG A JELSZÓT' üzenet megjelenésekor újra próbálkozhat. A(z) megnyomásával megszakíthatja a módosítást vagy új jelszóval próbálkozhat. Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őriznie arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet. Firmware frissítés A firmware frisstéséhez kövesse az alábbi eljárást. A firmware frisstéshez csak az SD kártyát támogatjuk. A frissítés közben ne vegye ki az SD kártyát. A frissítés közben ne használja egyik gombot se. A frissítés közben ne kapcsolja ki a projektort. A firmware frissítés sikerességéről a Beállítások > Információ > Firmware verziója menüvel győződhet meg. A firmware frissítése 1. Csatlakoztassa a projektorhoz a legfrissebb firmware-t tartalmazó SD kártyát. 2. Válassza ki a Beállítások > Speciális > Firmware-frissítés elemet a főmenü oldalról. 3. A kezdéshez nyomja meg az OK gombot. 4. A firmware frissítése után kérjük, kapcsolja ki a projektort. 5. Kapcsolja be a projektort és ellenőrizze a firmware változatát. A képoldalarány kiválasztása A képoldalarány a képszélesség és a képmagasság hányadosa. Az analóg TV-nél és a számítógépeknél ez leggyakrabban 4:3 - ami a projektor alapértelmezése is -, a digitális televíziók és DVD-k pedig leginkább a 16:9 arányt használják. A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a projektor is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt. A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül): 1. Nyomja meg a(z) gombot, hogy megnyissa a felugró menüt a számítógép, DVD lejátszó kompozit videó, komponens és HDMI módok egyikében. 2. Nyomja meg a(z) gombot a Képarány kijelöléséhez. 3. A(z) / gombokkal válasszon a videojelnek és a megjelenítési igényeinek megfelelő képoldalarányt. Működés 31

32 A kép optimalizálása A képmód kiválasztása A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat. Az igényeinek megfelelő működési mód kiválasztása a következő lépések segítségével történik. Győződjön meg arról, hogy a bemenő forrás számítógép, DVD lejátszó kompozit videó, komponens és HDMI mód és a kivetített kép látható. Nyomja meg a Mód gombot a távvezérlőn többször, míg a megfelelő módot nem választja ki. Megnyomhatja a(z) gombot is a felugró menü megnyitásához. Nyomja meg a(z) gombot a Képmód-beállítások kiválasztásához, majd nyomja meg az OK gombot a belépéshez. Válassza ki a Kép mód, és nyomja meg a(z) / gombokat egy tetszőleges mód kiválasztásához. A képmódok a lenti listában láthatók. 1. Fényes mód: Maximális fényerejű vetített kép. A mód használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja. 2. Normál mód (alapértelmezett): Prezentációkhoz ajánlott. A mód a fényerőt emeli ki. 3. Mozi mód: Színes filmek, videoklippek lejátszása digitális fényképezőgépről vagy DV-ről a PC bemeneten keresztül sötétített (kis megvilágítású) környezetben. 4. Játék mód: Játékokhoz való. 5. Felhasználó mód: Előhívja a jelenleg elérhető képmódok alapján kialakított beállításokat. Bővebben lásd A felhasználó mód beállítása a következő oldalon: 32. A felhasználó mód beállítása A termék egy felhasználó által megadható móddal rendelkezik, ha a rendelkezésre álló képmódok nem felelnének meg valamely célra. A beálllítások testreszabásához használhatja bármely más képmódot (a Felhasználó kivételével) kiindulópontként. 1. Nyomja meg a(z) gombot a felugró menü megnyitásához. 2. Nyomja meg a(z) gombot a Képmód-beállítások kiválasztásához, majd nyomja meg az OK gombot a belépéshez. 3. Válassza ki a Kép mód, és nyomja meg a(z) / gombokat a Felhasználó mód kiválasztásához. 4. Nyomja meg a(z) gombot a(z) Referencia mód lehetőség kijelöléséhez. A funkció csak akkor érhető el, ha a fenti Kép mód almenüpontban a Felhasználó módot választotta. 5. A(z) / megnyomásával válassza ki az igényeihez legközelebb álló képmódot. 32 Működés

33 6. A változtatni kívánt almenü-elemet válassza ki a(z) megnyomásával, majd a(z) / segítségével állítsa be az értéket. Bővebben lásd A kép-élesség finombeállítása. 7. Ha az összes beállítással elkészült, akkor jelölje ki a(z) Beállítások mentése elemet, és nyomja meg az OK gombot a beállítások mentéséhez. 8. Erre megjelenik a 'Beállítás mentve' nyugtázó üzenet. Falszín használata Abban az esetben, ha színes felületre, például nem fehérre festett falra vetít, a falszín funkcióval korrigálni lehet a vetített kép színeit, hogy az eredeti és a vetített kép színei között lehetőség szerint ne legyen eltérés. Nyomja meg a(z) gombot, hogy megnyissa a felugró menüt a számítógép, iphone/ipod, kompozit videó, komponens és HDMI módok egyikében. Válassza ki a(z) Falszín elemet, majd a(z) / gombok segítségével válasza ki vetített felülethez legközelebb álló színt. Számos előre beállított szín közül lehet választani: Világossárga, Rózsaszín, Világoszöld, Kék, Falitábla. A képminőség finombeállítása a felhasználó módban A detektált jeltípus függvényében, ha a Felhasználó mód van kiválasztva több felhasználó által definiált funkció közül választhat. Az igényeinek megfelelően állíthatja be ezeket a funkciókat; ehhez jelölje ki őket, és nyomja meg a(z) / gombokat a projektoron vagy a távirányítón. Beállítás Fényerő Minél magasabb az érték, annál nagyobb a kép fényereje. Minél kisebb az érték, a kép annál sötétebb lesz. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek. Beállítás Kontraszt Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezzel a funkcióval állíthatja be a kiválasztott bemenetnek és megtekintési környezetnek leginkább megfelelő legmagasabb fehérszintet, miután elvégezte a(z) Fényerő menüpont beállítását Beállítás Szín Az alacsonyabb értékek kevésbé telt színeket eredményeznek. Ha a beállított érték túl magas, akkor a kép színei túlságosan erősek lesznek, ami irrealisztikus képet eredményez. Beállítás Árnyalat Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép. Beállítás Élesség Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép. Működés 33

34 Kiválasztás Színhőmérséklet A négy elérhető színhőmérséklet* opció a kiválasztott jeltípustól függenek. *A színhőmérsékletről: Sok különböző árnyalat létezik, amelyek bizonyos célokra fehérnek számítanak. A színhőmérséklet az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony színhőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér kékebbnek tűnik. Működés magas tengerszint feletti környezetben A(z) Hegyvidéki mód opció használatát akkor javasoljuk, ha a tengerszint feletti magasság m, és a környezeti hőmérséklet: 0-30 C. Ne használja a(z) Hegyvidéki mód opciót 0 és 1499 m közötti tengerszint feletti magasságban, és 0 és 35 C közötti környezeti hőmérséklet mellett. A projektor a mód használatakor a rendszer ilyenkor túlhűti. A(z) Hegyvidéki mód aktiválásához: 1. Jelölje ki a Beállítások elemet, majd nyomja meg az OK gombot a belépéshez. 2. Váltson a Speciális > Hegyvidéki mód elemre, majd nyomja meg az OK gombot. 3. Jelölje ki a Be opciót, majd nyomja meg az OK gombot a megerősítéshez. 4. Az OSD menüből való kilépéshez nyomja addig a(z) gombot, míg a projektor vissza nem tér a kezdőképernyőhöz vagy nyomja meg a(z) gombot, hogy közvetlenül visszaváltson a kezdőképernyőre. "Hegyvidéki mód" használata mellett a zajszint magasabb lehet, mert a ventilátor a rendszer magasabb fordulatszámmal működteti a rendszer hűtési teljesítményének és teljesítményének javításához. Ha a projektort más szélsőséges körülmények között használja (a fentiek kivételével), akkor az eszköz automatikusan lekapcsolhat, amelynek célja a projektor túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy a hegyvidéki módba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a projektor mindenféle barátságtalan vagy szélsőséges viszonyok között használható. 34 Működés

35 A hang beállítása A következő hangbeállítások a projektor hangszóróját/hangszóróit befolyásolják. Ügyeljen arra, hogy a projektor audió bemenete helyesen legyen csatlakoztatva. Az audió bemenet csatlakoztatási módjával kapcsolatban lásd Csatlakoztatás a következő oldalon: 16. SRS HD A funkció engedélyezésével az SRS HD technológiát használhatja. A őrojektor szám térhangzást biztosíthat és a természetes hangzást is visszaállíthatja. 1. Jelölje ki a Beállítások elemet, majd nyomja meg az OK gombot a belépéshez. 2. Váltson a Speciális > Hangbeállítások elemre, és nyomja meg az OK gombot a belépéshez. 3. Jelölje ki a(z) SRS HD elemet, és nyomja meg az OK gombot a felugró menü megnyitásához. 4. Jelölje ki a Be opciót, majd nyomja meg az OK gombot a megerősítéshez. 5. Az OSD menüből való kilépéshez nyomja addig a(z) gombot, míg a projektor vissza nem tér a kezdőképernyőhöz vagy nyomja meg a(z) gombot, hogy közvetlenül visszaváltson a kezdőképernyőre. A hang elnémítása A hang ideiglenes elnémításához nyomja meg a(z) gombot a távvezérlőn, vagy: 1. Jelölje ki a Beállítások elemet, majd nyomja meg az OK gombot a belépéshez. 2. Váltson a Speciális > Hangbeállítások elemre, és nyomja meg az OK gombot a belépéshez. 3. Jelölje ki a Némítás elemet, és nyomja meg az OK gombot a felugró menü megnyitásához. 4. Jelölje ki a Be opciót, majd nyomja meg az OK gombot a megerősítéshez. 5. Az OSD menüből való kilépéshez nyomja addig a(z) gombot, míg a projektor vissza nem tér a kezdőképernyőhöz vagy nyomja meg a(z) gombot, hogy közvetlenül visszaváltson a kezdőképernyőre. Működés 35

36 A hangerő beállítása A hangerő beállításához nyomja meg a +/i gombokat a távirányítón. A be/kikapcsolási hangjelzés kikapcsolása A be/kikapcsolási hangjelzés kikapcsolásához: 1. Ismételje meg a fenti 1-2 lépéseket. 2. Jelölje ki a(z) Be/kikapcsolási hangjelzés elemet, és nyomja meg az OK gombot a felugró menü megnyitásához. 3. Jelölje ki a Ki opciót, majd nyomja meg az OK gombot a megerősítéshez. A be/kikapcsolási hangjelzést csak a beállítás Be és KI opciójával állítható. A hang némítása vagy a hangerő módosítása nem befolyásolja be/kikapcsolási hangjelzést. Képek megjelenítése PC és videó jelforrás eszközökről A projektort csatlakoztathatja számítógéphez és számos videó jelforrás eszközhöz. (Pl. HDMI, kompozit videó, komponens videó.) A projektort csak egy bemenő jelet biztosító eszközhöz kell csatlakoztatni. A képek megjelenítéséhez: 1. Csatlakoztassa a projektort a fenti jelforrások valamelyikéhez. 2. Kapcsolja be a projektort és a jelforrás eszközt. A projektor erre megjeleníti a kezdőképernyőt. 3. Nyomja meg a(z) / gombot a projektoron vagy távirányítón, hogy kiválassza a bemenő jelet, majd nyomja meg az OK gombot a belépéshez. 4. Nyomja meg a(z) vagy gombot a kezdőképernyőre való visszaváltásra. 36 Működés
