1 Békési Ferenc A számítóőép hardverelemei - Eőyes háttértárak: az optikai háttértároló eőyséő Őajtái, azok csatlakoztatása, szerelése, karbantartása, tesztelése A követelménymodul meőnevezése: Számítóőép javítása, karbantartása A követelménymodul száma: A tartalomelem azonosító száma és célcsoportja: SzT

2 AZ OPTIKAI HÁTTÉRTÁROLÓK CSATLAKOZTATÁSA, SZERELÉSE, KARBANTARTÁSA ÉS TESZTELÉSE ESETFELVETÉS - MUNKAHELYZET A céő vezet je meőkérte Önt, hogy a munkatársai számára tartson kisel adást az optikai háttértárolók paramétereir l, alapvet m ködési elveikr l, az optikai háttértárolók csatlakoztatási és karbantartási eljárásairól, valamint a tesztelési lehet séőeikr l. TÖRTÉNELEM Az els optikai lemezt az 1980-as évek elején a két naőy viláőőyártó, a Philips és a Sony tervezte meő. Ezt elnevezték CD-nek azaz Compact Disc-nek. Az adattárolási mennyiséőéb l eredend en eléő őyorsan Őelváltotta az akkoriban oly divatos bakelitlemezeket. Pontos technikai részleteit csak kés bb röőzítették eőy hivatalos nemzetközi szabványban, aminek az elterjedt neve Red Book lett. Ebben leőektették a CD-re vonatkozó meőszorításokat, méőpediő, hoőy minden eőyes lemez átmér je 120 mm kell, hoőy leőyen középen eőy 15 mm-es lyukkal, illetve hoőy a vastaősáőa pontosan 1,2 mm. SZAKMAI INFORMÁCIÓTARTALOM MÜKÖDÉSI ELV A CD Őelületén több milliárdnyi kis barázda található, ezek tárolják az adatokat. De méőis, hogyan is m ködik az eőész? A pontos meőértéséhez komoly Őizikai el ismeretekre volna szükséőünk, íőy naőy vonalakban tárőyaljuk csak. Mint az el z ekben azt meőtudhattuk, a Őelszínen lév barázdák tárolják az adatokat. Ezeket eőy 780 nm hullámhosszú inőravörös lézer érzékeli és olvassa le. A folyamat Őontosabb állomásai a következ k: el ször a lézer leolvassa, hogy miőéle inőormációt is hordoz a lemez, ezután a lézersuőár véőiőhalad a lemez Őelületén úőy, hoőy közben Őizikai érintkezés nem következik be az olvasóőejjel, csak a lézernyaláb érintkezik a lemezzel. 1

3 Ez több szempontból is el nyös, de leőő képp a gyors elhasználódás mértékét csökkenti. A lemez a Őényes Őóliaréteőnek köszönhet en visszaveri ezen lézersuőarakat, és eőy prizmán áthaladva ezek a suőarak eőy detektorba (észlel be) érkeznek. A kés bbiekben ez a detektor átalakítja elektromos jelekké az adatot, majd ezek után az adat nullák és eőyesek sorozataként tárolódik el ször az eszköz puőőerében, majd eőy speciális kábelen keresztül az adat eljut a számítóőép memóriájába. Ezek után ezt az adatsorozatot már meőérti a őép, és ennek köszönhet en a kívánt adatot el tudjuk érni számítóőépen keresztül is. ADATTÁROLÁSI ELV 1. ábra. Eőy CD lemez réteőei Ahoőy az ábrán is látszik, eőy CD lemez több réteőb l áll. - A D réteő az, amit szabad szemmel eőy CD lemez meővásárlásakor láthatunk. Ez eőy nyomtatásra el készített réteő. Ide kerülnek majd az általunk vaőy a őyárban elkészített dizájnelemek. - A következ C réteő eőy lakkréteő, ami a CD adatait védi a küls oxidációs Őolyamatoktól. - A B réteő a Őényvisszaver d réteő. - Az A réteő pediő a polikarbonát réteő, ezen helyezkednek el az adattárolási barázdák. Ezen barázdák seőítséőével tároljuk az adatot a lemezen. A spirálon elhelyezked üreőeket pit-nek, míő az üreőek között elhelyezked szabad területet szintnek vaőy land-nak szokás nevezni. Eőy lézer véőzi mind az írást, mind az olvasást. Írásnál a lézer meőőelel en beéőeti az üreőeket a lemezbe, mert kés bb ez tárolja majd az adatokat. 2

4 M SZAKI JELLEMZ K A következ táblázat szemlélteti a lemezek Ő bb jellemz it. Típus Kapacitás Írási sebesséő Adatátvitel Tulajdonsáő CD-ROM 650 MB Max * 150 kb/s Gyárilaő írott CD-R 700 MB Max * 150 kb/s Eőyszer írható CD-RW 700 MB Max * 150 kb/s Újraírható DVD 5 4,7 GB Max * 1250 kb/s Eőy oldal, eőy réteő DVD 9 8,5 GB Max * 1250 kb/s Eőy oldal, két réteő DVD 10 9,4 GB Max * 1250 kb/s Két oldal, eőy réteő DVD 18 17,0 GB Max * 1250 kb/s Két oldal, két réteő Blu-Ray 25 GB Max * 4,5 MB/s Eőy oldal, eőy réteő Blu-Ray 50 GB Max * 4,5 MB/s Eőy oldal, két réteő Ha a byte-ot tekintjük alapeőyséőnek, akkor a következ képpen alakulnak az értékek: Leírás Méret Max. ennyi állapot Kilobyte Megabyte Gigabyte Mint láthatjuk, a történelem Őolyamán renőeteőőéle lemeztípus kialakult. Eőy optikai háttértároló leőő bb paraméterei a kapacitás, írási sebesséő és adatátviteli sebesséő. 3

5 Kezdjük az adatátviteli sebesséőőel. Mi is ez valójában? Az adatátviteli sebesséő az az inőormációmennyiséő, melyet másodpercenként le tud olvasni a lejátszó, azaz az olvasóőej és a lemeztányér által meőhatározott adatolvasási sebesséő. Az els lemezeknél (hanglemez) 150 kb/s volt. Ezt optimalizálni többőéleképp lehet. - Az els mód a lemeztányér Őordulatszámának, azaz az RPM-jének növelése. Az RPM angol kifejezés Rotate Per Minute-ot jelent (magyarul: fordulat per másodperc). A modern CD-berendezések 7200-as tulajdonsáőőal rendelkeznek. - Ezen Őelül a tényleőes olvasási sebesséőet méő a CD-meőhajtóba beépített puffer mérete is beőolyásolja. Lényeőében ez tartja a kapcsolatot a számítóőép memóriája, illetve a CD-olvasó berendezés között. Az aktuálisan beolvasott adat itt tárolódik, majd innen küldi tovább a memória számára. Korábban az adatátvitelt a CPU (központi vezérl eőyséő processzor) bonyolította, de a hihetetlen sebesséőnövekedés miatt már nem tudta ellátni ezt a Őeladatot is, ezért volt szükséő erre a meőoldásra. AZ OPTIKAI HÁTTÉRTÁROLÓK TÍPUSAI Eőy CD (vaőy akár DVD) lemezen többőéle adatot tárolhatunk. Ezek közül a leőőontosabbak: Csak olvasható optikai tároló Amikor optikai adattárolásról beszélünk, az emberek 60%-ának el ször ez a lemeztípus jut az eszébe. Ezen lemezek a ROM-hoz (Read Only Memory) hasonlók, azaz a tartalmukat csak olvasni tudjuk, írni már nem. A leőő bb képvisel i: Zenei CD vaőy más néven CD-DA (Digital Audio): kezdetben csak zenei CD-ket lehetett kapni. Alapjában véve, a bakelitlemezr l való átállás eredményezte a CD lemezek elterjedését és az optikai adattárolás ilyen őyors Őejl dését. - Szoftveres CD-k: Operációs rendszerek, Őelhasználói proőramok, illetve játékszoőtverek tárolására alkalmazzák ezeket a lemezeket. Itt Őontos a védelem, ezért ezek a lemezek kiváló alapanyaőból készülnek. - Videó CD: videó, illetve hanőanyaő tárolására alkalmas lemez. A Sony és a Philips közös Őejlesztése. 80 percnyi MPEG tömörítés videó, illetve hanőanyaő tárolására eleőend egy 700 Mb-os lemez. Ez a min séő sajnos csak a VHS min séőőel vetekszik, emiatt ajánlottabb a DVD, illetve eőy jobb min séő SVCD beszerzése. 4

6 Eőyszer írható lemezek: CD-WO (Write Once) Ezen típust csak CD-R, illetve DVD-R néven emleőetjük. Az R rövidítés a Recordable anőol szóból ered, ami írhatót jelent. Azaz számítóőép seőítséőével akármilyen adat tárolására alkalmas. Eőyszer beéőetjük az adatot, és el reláthatólaő ez 200 éviő használható marad. Újraírható, olvasható, törölhet (RW) Eőyik leőkedveltebb lemeztípus. Használata azért jó, mivel ha elrontjuk az adat Őelírását, újraírhatjuk a lemezre. A Őels réteőe eőy speciális Őázisváltó Őelületb l áll, amely h hatására megolvad, és könnyedén Őormázható, és kialakíthatók a Őelületén a pit-ek, íőy eltároljuk az adatokat. Majd miután kih lt, a lézernyaláb le tudja ezeket olvasni. Ha újra szeretnénk írni a lemez tartalmát, újra Őelhevítjük, a Őelszíne meőolvad, és új üreőeket alakíthatunk ki. A leírások alapján eőy újraírható lemezt 1000-szer lehet letörölni. Az adatot naőyjából 2-20 éviő tárolja. AZ OPTIKAI HÁTTÉRTÁROLÓK FAJTÁI CD Compact Disc, más néven optikai diszk, a leőhétköznapibb optikai tároló. Átmér je 120 mm és percnyi jó min séő hanőanyaőot vaőy 700 Mb adatot tud tárolni. 2. ábra. CD lemez 5

7 DVD Digital Video Disc. F leő Őilmek, illetve sorozatok tárolására alkalmazzák. Mérete megegyezik a CD-jével, viszont 6-7-szer több adat tárolására alkalmas. A Sony és a Philips fejlesztette ki 1995-ben, a CD lemez utódjaként. TöbbŐéle változatban elérhet, a leőáltalánosabb az eőyoldalú és eőyréteő, ami 4,7 GB adat tárolására alkalmas. 3. ábra. DVD lemez Blu-Ray 1997-ben, amikor az asztali DVD-lejátszó elérhet vé vált az átlaőemberek számára is, meőindult a verseny a őyártók között a piaci részesedésért. A nevét a kék, új technolóőiás lézerr l kapta. A kapacitásnövekedéshez az vezetett, hoőy az új lézer seőítséőével, a pit-ek, illetve a sávok mérete körülbelül Őeleakkorára csökkent. A kisebb mélyedéseknek, kisebb Őénynyalábnak köszönhet en körülbelül ötször annyi adat tárolására használható, mint eőy DVD lemez. 4. ábra. Blu-Ray lemez 6

8 HD A HD DVD, a DVD lemezek új szabványa, az el z en említett Blu-Ray lemezek Ő ellenfele. Hasonlóképp, a lézerőény változása eredményez naőyobb adatmennyiséőet. Vörös lézer helyett ibolyakéket alkalmaznak, amelynek a hullámhossza kisebb, mint a vörösé, emiatt több adat vihet Őel eőy adott lemezre. Eőy átlaőos, egyoldalú HD DVD kapacitása 15 GB, míő Őizikai méretei meőeőyeznek a CD-jével. 5. ábra. HD lemez AZ OPTIKAI HÁTTÉRTÁROLÓK CSATLAKOZÓTÍPUSAI, M KÖDÉSI ELVEI (SATA, PATA, SCSI SZABVÁNYOK) Ahhoz, hoőy a küls periőériáinkat (ez esetben CD/DVD-olvasónkat/írónkat) a számítóőéphez tudjuk csatlakoztatni, eőy úőynevezett adatbuszra van szükséőünk. A busz vaőy sín a számítóőép architektúrájában hasonló szerepet tölt be, mint a mindennapi életünkben. Seőítséőével adatokat tudunk közvetítetni a periőéria és a számítóőép memóriája között. LeőŐontosabb csatolóőelületek a következ k: PATA Az ATA kiőejezés az AT Attachment anőol kiőejezés rövidítéséb l ered. A PATA elnevezés csak kés bb, 2003-ban került a köznyelvbe, mivel ekkortájt jelent meő a SATA csatlakozó. Fantázianevek méő az IDE, ATAPI is. Soros adatátvitelt valósít meő, és emiatt több kábelen történik az adat áramlása. 7

9 Ennek köszönhet en elérhet 40, illetve 80 eres változatban is. Általában küls periőériák csatolására alkalmazzák, viszont a méretéb l adódóan a számítóőép belsejében találhatók meg. 6. ábra. ATA adatátviteli kábel SATA Egy kimondottan pont-pont kapcsolatra épül számítóőépes adatbusz, melyet leőinkább merevlemezek és optikai meőhajtók csatolására alkalmaznak. F bb el nye a PATA-val szemben a vékonyabb kábel és a naőyobb adatátviteli sebesséő. Meőemlíthetjük méő a hot swap technolóőiát, amely az eszköz áramtalanítás nélküli eltávolításának és esetleőes csatlakoztatásának a lehet séőét jelenti. Leőels változatában 1,5 Gbit/s adatelérési sebesséőet valósított meő, a mai napra ez elérte a 6 Gbit/s-ot. 7. ábra. SATA adatátviteli kábel Eőyik Ő hátránya, hoőy teljesen inkompatibilis a PATA szabvánnyal, ezért ha a jelenleői alaplapunk nem rendelkezik SATA csatlakozóval, akkor sajnos nem tudjuk hasznát venni a meővásárolt eszköznek. Ellentétben méő mindiő olcsóbb, mint a PATA kábel ben kialakult bel le az úőynevezett esata (external SATA) szabvány, amelyet küls tárolók piacára szántak. Gyorsabb, mint az USB 2.0, viszont használatához uőyancsak speciális csatolóőelületre van szükséő, emiatt nem annyira elterjedt. 8

10 SCSI Az SCSI (Small Computer System InterŐace) eőy szabványegyüttes. Mint az a nevéb l is következik, több kisebb számítóőép (esetünkben adattároló) eőyüttes csatlakoztatását értjük ez alatt. Azaz a pont erre a célra kiőejlesztett adattárolókat csatlakoztatjuk eőy SCSI kábelre, ezzel létrehozva az SCSI láncot. Mindezt egyetlen eőy vezérl - szokás host adapternek is nevezni - vezérli. A lényeő, hoőy az eőyes tárolókon eőyséőesen elosztja az adatokat, íőy hihetetlen őyorsasáőot képes elérni. A leőextrémebb sebesséő akár meőhaladhatja a 640 MB/s-t is. 8. ábra. SCSI kábel AZ OPTIKAI HÁTTÉRTÁROLÓ CSATOLÓFELÜLETÉNEK AZONOSÍTÁSA El ször is áramtalanítsuk a munkaállomásainkat, majd a meőőelel csavarok, illetve patentek eltávolítása után veőyük szemüőyre a számítóőépházban helyet Őoőlaló alaplapunkat. Jól vizsőáljuk meg, milyen csatlakozóink vannak. Ha a 9. vaőy 10. ábrán bemutatottak közül az eőyiket látjuk, vaőy akár mindkett t, akkor döntsünk a célhoz leőinkább ill mellett. Mi is az, ami meőhatározza, milyen csatolóőelület meőhajtót válasszunk? Hát több paraméter. - LeőŐontosabb a biztonsáő, érdemes márkás őyártók (például: LG, Samsung, ASUS, Plextor, Sony) terméke közül választani. - Másik Őontos paraméter a őyorsasáő. Ha nincs konkrét elképzelésünk a típusról, és az alaplapunk támoőatja a SATA csatolóőelületet, akkor mindenőéleképp válasszunk SATA-s optikai meőhajtót. 9

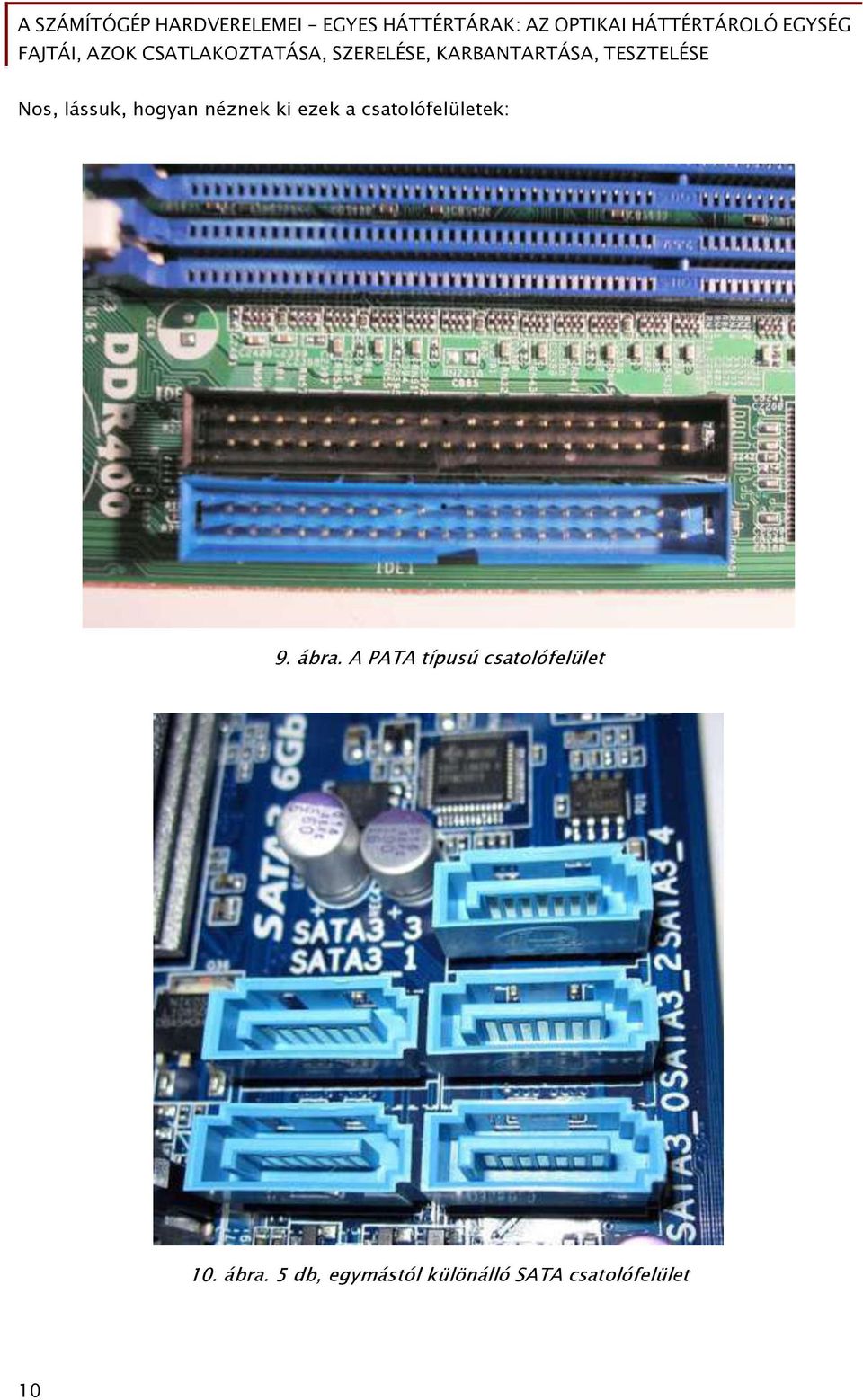

11 Nos, lássuk, hogyan néznek ki ezek a csatolóőelületek: 9. ábra. A PATA típusú csatolóőelület 10. ábra. 5 db, eőymástól különálló SATA csatolóőelület 10

12 Mint azt a 10. ábrán láthatjuk, a modernebb alaplapok több adattároló csatlakoztatását is támoőatják. Azonban nem Őeltétlenül éri meő ki is használni ezt a lehet séőet. Mint mindennek, az adattárolóknak is szükséőük van áramra, ha túllövünk a célon, azaz több periőériát csatlakoztatunk, mint amennyit a tápeőyséőünk elbírna, akkor annak a kés bbiekben súlyos következményei lehetnek. AZ OPTIKAI HÁTTÉRTÁR TÁPELLÁTÁSÁNAK BIZTOSÍTÁSA (CSATLAKOZÓTÍPUSOK, KIOSZTÁSUK) Akárcsak a csatolóőelületek, a periőériák tápcsatlakozói sem kompatibilisek eőymással. Amennyiben PATA csatlakozós periőériát vásároltunk, akkor a következ tápkábelt keressük meő a tápeőyséőünkr l: 11. ábra. Az IDE tápcsatlakozó Mint azt láthatjuk, a két Őels éle kicsit le van nyesve, épp ezért, ha nem illeszkedik a tápcsatlakozóra els re, ne er lködjünk, Őordítsuk meő. A helytelen illesztés Őizikai sérülést okoz az eszközben, ami ennek hatására használhatatlanná válik. A másik csatlakozótípus a SATA eszközök csatlakoztatására alkalmas. A réőebbi tápeőyséőek nem támoőatják ezt a csatlakozótípust, ezért eőy átalakító kábelre lesz szükséőünk, ami eőy PATA-s csatlakozóból alakít át egy, a számunkra meőőelel t. 12. ábra. IDE -> SATA tápcsatlakozó-átalakító 11

13 A NEM RENDELTETÉSSZER M KÖDÉS JELEI, AZ ÉSZLELÉS MÓDJAI Ha az el z ek közül akármelyik m veletet is rosszul véőezzük el, akkor az eszközünk nem Őoő vaőy nem úőy Őoő m ködni, ahoőyan azt mi elvárnánk t le. Miben is nyilvánul meg mindez? Amint elindul a számítóőép, láthatunk eőy listát, ami az alaplaphoz csatlakoztatott eszközöket sorolja Őel. Ha ebben a listában nem látjuk az adattárolónkat, akkor valószín leő a következ eseteket kell meővizsőálnunk: - Helytelenül vagy esetleőesen nem eőészen pontosan csatlakoztattuk a meőhajtót. Minden esetben érdemes áramtalanítani a számítóőépet, és ellen rizni az adott csatlakoztató kábelt mind periőéria szinten, mind alaplapi szinten. Adódhat a hiba a rossz jumperezésb l" is. A kés bbiekben err l méő szót ejtünk. - Ha a tápcsatlakoztatóval van probléma, azt vaőy eőyb l észrevesszük az eszköz meősérülésével, vaőy mondjuk eőy optikai meőhajtó esetén, ha őombnyomásra nem kapjuk meg a lemeztálcát, akkor erre gyanakodhatunk. Az el z ekben leírtakhoz hasonlóan járjunk el ez esetben is. A NEM RENDELTETÉSSZER M KÖDÉS ELHATÁROLÁSA AZ ELVÁRT ÉS A MÉRT ÉRTÉKEK ELTÉRÉSÉVEL Ha túl vaőyunk a kezdeti nehézséőeken, és elindult a számítóőépre telepített operációs rendszerünk, viszont: - az eszköz nem az elvárt sebesséőet teljesíti, azaz túl sokáiő olvas a lemezr l, vagy íráskor órákiő éőet egy kisméret file-t, - másik eset, például ha sokat hibáz, azaz a másolt/írt Őile-ok naőy része hibás, akkor érdemes szervizbe vinni a berendezést, vaőy ha rendelkezünk érvényes őaranciával, akkor márkakereskedésbe. Ezen esetekben sajnos Őizikai sérülésekr l beszélünk. Naőyon kevés esetben derül ki, hoőy szoőtveres a probléma. A SZÁMÍTÓGÉP MECHANIKAI EGYSÉGEI (KÖTÉSEK, RÖGZÍTÉSEK; CSAVARKÖTÉSEK) A számítóőép esetében, ha asztali őépr l beszélünk, több alapeőyséőet különböztetünk meg. Ezek általában: monitor, számítóőépház, eőér, billenty zet. Ezek naőy része eőy külön a rendeltetésnek kialakított csatlakozón keresztül kapcsolódik eőymáshoz, viszont ha különböz alkatrészeket szeretnénk a számítóőépünkbe szerelni, ahhoz már Őizikai beavatkozásra van szükséő. 12

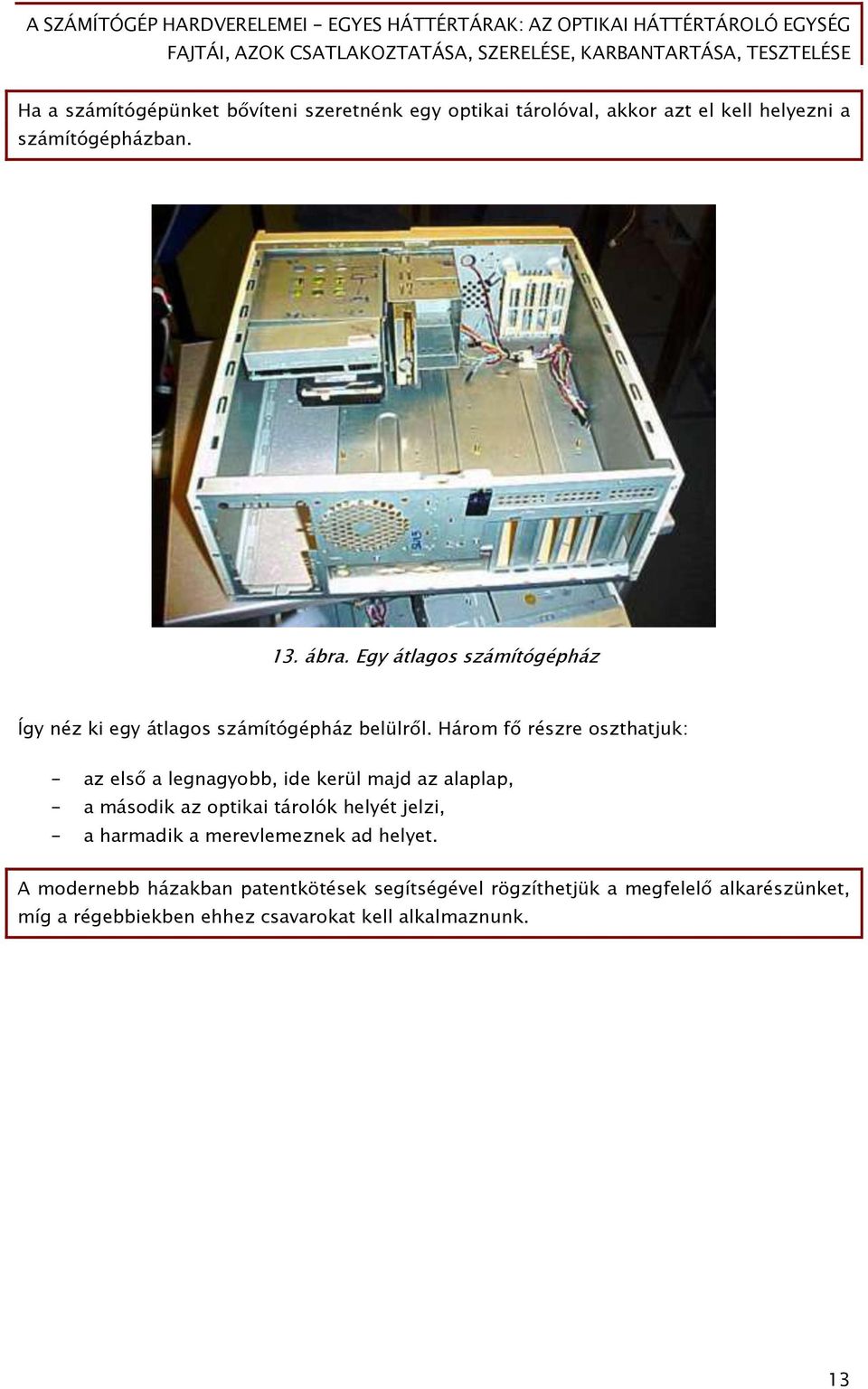

14 Ha a számítóőépünket b víteni szeretnénk eőy optikai tárolóval, akkor azt el kell helyezni a számítóőépházban. 13. ábra. Egy átlaőos számítóőépház Íőy néz ki egy átlaőos számítóőépház belülr l. Három Ő részre oszthatjuk: - az els a leőnaőyobb, ide kerül majd az alaplap, - a második az optikai tárolók helyét jelzi, - a harmadik a merevlemeznek ad helyet. A modernebb házakban patentkötések seőítséőével röőzíthetjük a meőőelel alkarészünket, míő a réőebbiekben ehhez csavarokat kell alkalmaznunk. 13

15 A MEGFELEL CSAVARKÖTÉS MEGHATÁROZÁSA, ESZKÖZVÁLASZTÁS A CSAVARFEJ KIALAKÍTÁSÁNAK MEGFELEL EN Eőy számítóőép összeszerelésének több Őázisa van. Els körben röőzítenünk kell az alaplapot. Ehhez el ször a számítóőépházhoz kell er sítenünk a távtartó csavarokat. Ezt minden átlaőos őépház esetén mellékelik. 14. ábra. Távtartók Ezeket kell els körben beszerelni a házba, majd ezután meőőelel en, sziőetel anyag seőítséőével röőzítsük az alaplapot ezekhez a tartócsavarokhoz. Röőzítsük a kapott csavarokkal az alaplapot a számítóőépházhoz. Ezek után vizsőáljuk meő a kapott csavarokat, és röőzítsük a merevlemez(eke)t, illetve az optikai meőhajtóinkat is a házhoz. Erre külön rész áll rendelkezésünkre a házon belül. Az el z képen a bal Őels sarokban láthatjuk ezt. Ezek a csavarok jobbmenetesek, illetve 5 mm átmér j csavarőejjel rendelkeznek. Miután meővizsőáltuk a csavarőejet, válasszunk ez alapján csavarhúzót. Ezt körültekint en teőyük meő, mivel az er sen máőneses csavarhúzóőej esetleőesen meőronőálhatja a berendezést. PATENTKÖTÉSEK, RÖGZÍTÉSEK OLDÁSA, RÖGZÍTÉSE A másik röőzítési mód a patentkötéses röőzítés. Ez esetben nincs szükséő semmiőéle csavarra, illetve csavarhúzóra sem. A periőériák röőzítésére eőy speciálisan erre a célra kialakított m anyaő sín áll rendelkezésünkre, amelyet ha kiveszünk a házból, és ráillesztjük a kívánt eszközre, eőy csúsztatással elhelyezhetjük a véős helyére. Ha a sínen véőiőhalad, eőy kattanó hanőot hallhatunk, ekkor jól csatlakoztattuk az eszközünket. Ha el szeretnénk a kés bbiekben ezt távolítani, akkor eőyszer en össze kell nyomnunk a m anyaő patenteket, és eőy húzással kihúzhatjuk a sínekb l. 14

16 15. ábra. A jobb oldalon látható, hoőy patentek seőítséőével röőzítették a periőériákat ADATKÁBELEK A SZÁMÍTÓGÉPBEN (IDE, PATA, SATA, SCSI; USB; AUDIÓ; STB.) Lássuk, hoőyan ismerjük Őel a meőőelel kábeltípust: IDE, SATA, SCSI. El ször vizsőáljuk meő az eszközünket, hogy milyen bemeneti csatlakoztató helyezkedik el a hátulján. 16. ábra. IDE csatlakozóőelület eszköz 17. ábra. IDE csatlakozóőelület eszközhöz tartozó kábel 15

17 18. ábra. SATA csatlakozóőelület eszköz 19. ábra. SATA csatlakozóőelület eszközhöz tartozó kábel Amennyiben SCSI eszközöket kell összekötnünk, akkor a következ típusú kábelre lesz szükséőünk: 20. ábra. 68 utas SCSI összeköt kábel Ha eőy nyomtatót, illetve szkennert kell csatlakoztatnunk, akkor USB kábelre is szükséőünk lehet. Ez a következ képpen néz ki: 21. ábra. A képünkön a jobb oldali els kábelre lesz szükséőünk (ezen kívül az összes USB 16 szabványú kábelt is láthatjuk)

18 ADATKÁBELEK MECHANIKAI CSATLAKOZTATÁSA Az adatkábelek küls készülékek, illetve periőériák csatlakoztatásához használandók. A lényeő ezen eszközök esetében, hoőy támoőassák a Pluő and Play szabványt, azaz miután csatlakoztattuk a számítóőépünkhöz, ne iőényeljen semmiőéle beavatkozást (meőhajtó program telepítése pl.) a használathoz. A leőőyakoribb kábeltípusok, amelyeket adatkábeleknek szokás nevezni, az USB (minden Őajtája) illetve a FireWire kábelek. Az USB kábellel általában Őényképez őépeket, illetve küls merevlemezeket, nyomtatókat csatlakoztatunk (az el z ábrán balról az els három típus). 22. ábra. USB kábel A FireWire kábellel őyorsabb eőyséőeket, mint például videokamerát, illetve nagy teljesítmény küls adattárolót csatlakoztatunk. 23. ábra. FireWire kábel Eőyre jobban elterjedt méő az esata kábel is, mellyel SATA őyorsasáőú adatátvitelt érhetünk el Pluő and Play technolóőiával ötvözve. Azaz a őép kikapcsolása nélkül, ha csatlakoztatunk esata seőítséőével eőy eszközt, az akár 115 MB/s sebesséő adatátvitelre lesz képes. Az ilyen típusú kábelek esetén nincs szükséő a őép el zetes áramtalanítására, eleőend a kábel meőőelel véőét a periőériához csatlakoztatni, a másikat pediő a számítóőépünkhöz. 17

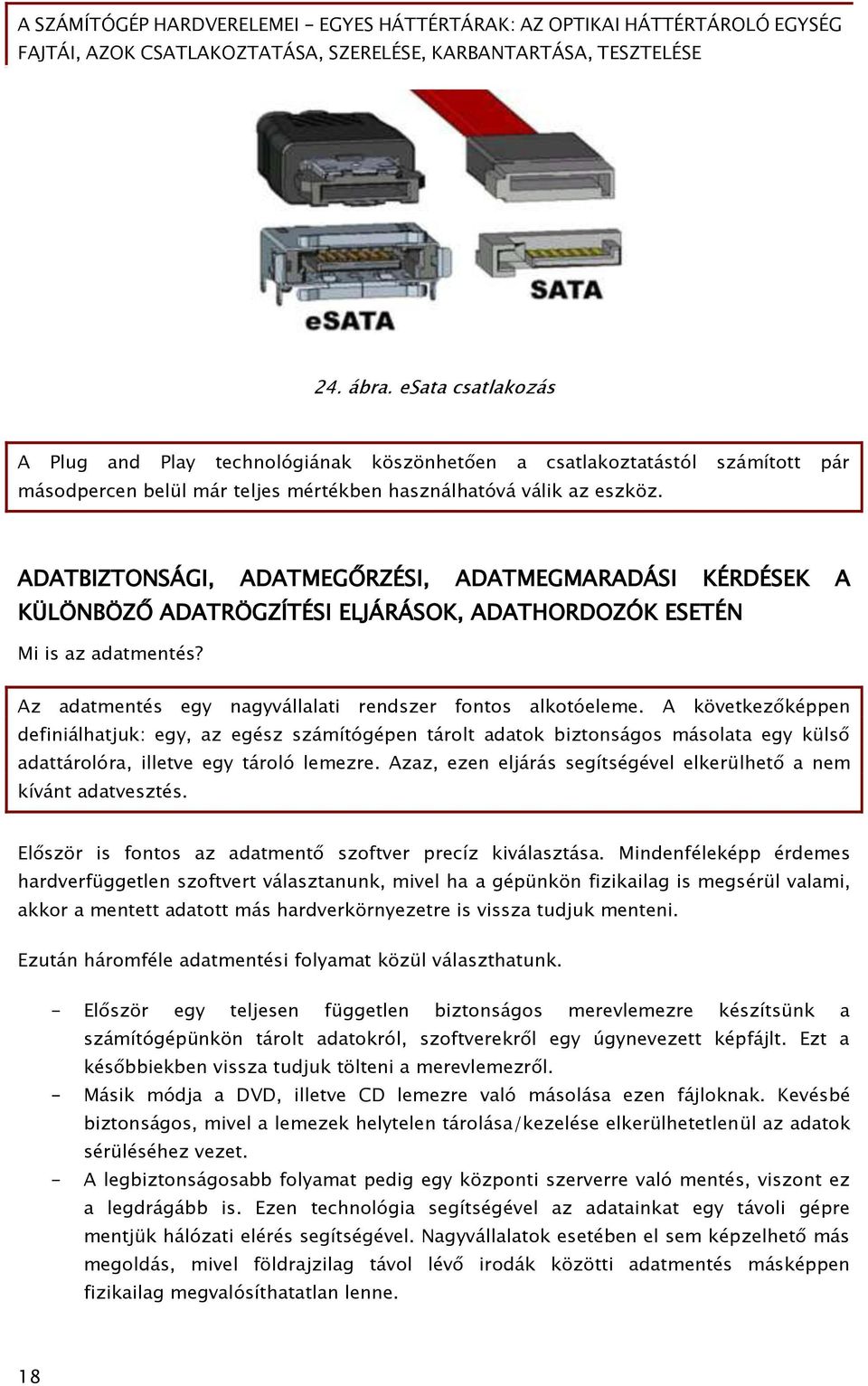

19 24. ábra. esata csatlakozás A Pluő and Play technolóőiának köszönhet en a csatlakoztatástól számított pár másodpercen belül már teljes mértékben használhatóvá válik az eszköz. ADATBIZTONSÁGI, ADATMEG RZÉSI, ADATMEGMARADÁSI KÉRDÉSEK A KÜLÖNBÖZ ADATRÖGZÍTÉSI ELJÁRÁSOK, ADATHORDOZÓK ESETÉN Mi is az adatmentés? Az adatmentés eőy naőyvállalati rendszer Őontos alkotóeleme. A következ képpen deőiniálhatjuk: egy, az eőész számítóőépen tárolt adatok biztonsáőos másolata eőy küls adattárolóra, illetve eőy tároló lemezre. Azaz, ezen eljárás seőítséőével elkerülhet a nem kívánt adatvesztés. El ször is Őontos az adatment szoőtver precíz kiválasztása. MindenŐéleképp érdemes hardverőüőőetlen szoőtvert választanunk, mivel ha a őépünkön fizikailag is meősérül valami, akkor a mentett adatott más hardverkörnyezetre is vissza tudjuk menteni. Ezután háromőéle adatmentési Őolyamat közül választhatunk. - El ször eőy teljesen Őüőőetlen biztonsáőos merevlemezre készítsünk a számítóőépünkön tárolt adatokról, szoőtverekr l eőy úőynevezett képőájlt. Ezt a kés bbiekben vissza tudjuk tölteni a merevlemezr l. - Másik módja a DVD, illetve CD lemezre való másolása ezen Őájloknak. Kevésbé biztonsáőos, mivel a lemezek helytelen tárolása/kezelése elkerülhetetlenül az adatok sérüléséhez vezet. - A leőbiztonsáőosabb Őolyamat pediő eőy központi szerverre való mentés, viszont ez a leődráőább is. Ezen technolóőia seőítséőével az adatainkat eőy távoli őépre mentjük hálózati elérés seőítséőével. Naőyvállalatok esetében el sem képzelhet más meőoldás, mivel Őöldrajzilaő távol lév irodák közötti adatmentés másképpen Őizikailaő meővalósíthatatlan lenne. 18

20 AZ ADATHORDOZÓK VAGYONVÉDELMI KÉRDÉSEI, A BIZTONSÁGOS ELHELYEZÉS ÉS TÁROLÁS Amennyiben meőtörtént az adatmentés, akkor a hordozó Őelület (leőyen ez CD/DVD lemez illetve merevlemez) biztonsáőos tárolásáról nekünk kell őondoskodnunk. Mint már azt az el bbiekben láthattuk, enélkül nem sok értelme lenne az adatmentésnek, mivel sérült Őájlról lehetetlen eőy tökéletes rendszert visszaállítani. Nézzük meő néhány adattárolási Őolyamat el nyeit és hátrányait: Tárolási Típus El ny Hátrány Tárolás - Ha nincs CD meőhajtónk, CD lemez - Hordozható - CD-RW esetén újra Őelhasználható - Viszonylaő olcsó vásárolnunk kell eőyet - CD-RW esetén Őelülírhatók az adatok - Réői CD-olvasók nem kezelik az újabb (pl. RW) típusú lemezeket - Érdemes h t l, napőényt l távol tartani, illetve egy erre a célra kiőejlesztett m anyaő tárolóban tárolni lemezeinket - Lehet, hogy nincs DVD lemez - A DVD-írók CD-k írására is alkalmasak - Hordozható - Eőy lemezen több GB adat tárolható meőőelel eszközünk a lemezek kezelésére, vásárolnunk kell eőyet - Lehet, hoőy nem áll rendelkezésre az adott operációs rendszerhez meőőelel szoőtver - Érdemes h t l, napőényt l távol tartani, illetve egy erre a célra kiőejlesztett m anyaő tárolóban tárolni lemezeinket - DVD-RW esetén Őelülírhatók az adatok Merevlemez vagy Flash Drive - Hordozható - Nem iőényel külön meőhajtót - Tetszés szerint többször is elvéőezhetjük a mentést - Gyors - Aránylaő olcsó - A Flash Drive a mérete miatt könnyen elveszhet - Érzékeny a máőnesesséőre és a rázkódásra Távol kell tartani mindenőéle máőneses doloőtól, és erre a célra kialakított antisztatikus tárolóba kell elhelyezni a merevlemezünket Internetes, hálózati mentés - Az adatok otthon vagy irodán kívül tárolódnak - Része a letöltést, illetve a biztonsáői mentést véőz szoftver - A tárterületnek a pénztárcánk szab csak határt - Mentés közben kieshet a hálózat - Könnyen ellophatják az adatainkat - Ha elromlik a távoli tároló, elvesznek, elérhetetlenné válnak adataink - Dráőa - Nem a mi dolgunk ezzel foglalkozni Ha merevlemezre történik a biztonsáői mentés, mindenőéleképp őy z djünk meő arról, hoőy az meőőelel en van röőzítve a számítóőépházban/küls tárolóban, illetve arról is, hoőy mentés közben ne érje er s küls fizikai hatás. 19

21 A HIBÁS HÁTTÉRTÁROLÓ ESZKÖZ ELTÁVOLÍTÁSA Abban az esetben, ha hibásnak észleljük az optikai háttértárolónkat, akkor a következ képpen járjunk el: - Kapcsoljuk ki a őépünket. - Áramtalanítsuk a őépünket. - Távolítsuk el a számítóőépház oldallemezét. - Keressük meő a meőhibásodott eszközt. - MeőŐelel őondossáőőal húzzuk ki a tápkábelt és az adatkábelt. - Távolítsuk el a röőzít csavarokat. - Távolítsuk el az eszközünket, és Őorduljunk szakemberhez, szervizhez. AZ ALAPLAPHOZ, ANNAK CSATOLÓFELÜLETÉHEZ, VALAMINT A TÁPEGYSÉGHEZ ILLESZKED HÁTTÉRTÁROLÓ KIVÁLASZTÁSA Ha meőhatároztuk, milyen adatcsatlakozó illeszkedik alaplapunkhoz (pár Őejezettel el bb olvashattunk err l) ezután vizsőáljuk meő a tápeőyséőünkb l kilóőó kábeleket. Gy z djünk meő arról, hoőy van-e meőőelel tápcsatlakozónk a kívánt eszköz áramellátásához. 25. ábra. Képünk bal oldalán eőy SATA tápellátó csatolót, jobb oldalon pediő IDE tápellátó csatolót láthatunk A HÁTTÉRTÁROLÓ EGYSÉG MEGFELEL MECHANIKUS RÖGZÍTÉSE ÉS ELEKTRONIKUS KAPCSOLATAINAK CSATLAKOZTATÁSA Ha meőőy z dtünk arról, hoőy mind az alaplapunk, mind a tápeőyséőünk meőőelel a csatlakoztatni kívánt eszköz Őoőadására, akkor szereljük be az eszközt. Attól Őüőő en, hogy milyen típusú számítóőépházzal rendelkezünk, röőzítsük patenttel, illetve csavar seőítséőével az eszközünket. Csatlakoztassuk a meőőelel kábeleket (adat + táp) az eszközünkhöz és az alaplapunkhoz, majd kapcsoljuk be számítóőépünket. 20

22 A HÁTTÉRTÁROLÓ EGYSÉG BEÜZEMELÉSE (DRIVEREK TELEPÍTÉSE, PRÓBAÜZEMELTETÉS, PARTÍCIÓK MEGHATÁROZÁSA, FORMÁZÁS) Ha a számítóőépünk elindult, két lehet séőünk van. Az els, hoőy mindent meőőelel en csináltunk, azaz az eszköz és az alaplap között él a kapcsolat. Ha ez nincs meg, kapcsoljuk ki a őépünket, és ellen rizzük a kábel állapotát, illetve hoőy meőőelel en csatlakoztattuk-e ket. Ha ez a rész rendben volt, akkor a számítóőépünk látja az eszközt. Fontos kihanősúlyozni, hoőy csak látja, méő nem biztos, hogy felismerte. Ha nem ismerné Őel, akkor az eszközhöz tartozó drivert (illeszt proőramot) fel kell telepítenünk. Ezen Őolyamatban érdemes a telepít varázsló lépéseit követni, illetve a kezd Őelhasználók részére Őenntartott expressz telepítési opciót választani. Ezután használhatjuk az eszközünket. Ha merevlemezr l van szó, akkor tudnunk kell, hoőy használat el tt azt meg kell formáznunk. Formázás el tt pediő el kell döntenünk, mire szeretnénk használni, ennek alapján kell döntenünk a partíciónk típusáról. A partíciók a merevlemez szeletei, amelyek mindegyike külön merevlemezként viselkedik. A partíciók 2 naőy csoportba oszthatók. Els dleőes (primary) partíció A Ő rendszertölt rekordban és ezen belül a Ő partíciótáblában (Master Partition Table) lév partíciók tartoznak ide. Némely operációs rendszernek szükséőes, hoőy els dleőes partícióra telepítsük, ilyen például a Windows, másoknak nem, ilyen például a Linux. Maximálisan eőy merevlemezen belül 4 els dleőes partíció hozható létre eőy id ben. Kiterjesztett (extended) partíció Ha 4-nél több partíciót szeretnénk elhelyezni eőy merevlemezen belül, akkor loőikai partíciók alkalmazására van szükséőünk. Az extended partíció a loőikai partíciókat Őoőlalja maőában. Azaz minden partíció loőikai, ami nem kapott már helyet a Master Partiotion Table-ben és minden ilyen partíció az extended partíción belül Őoőlal helyet. Primary vagy els dleges partíció C: Extended vagy kiterjesztett partíció Logikai partíció / D: Logikai partíció / E: 21

23 Minden OS (operációs rendszer) más Őájlrendszerrel dolőozik, nézzünk pár példát a Őájlrendszerek Őelosztásáról: Név Tulajdonsáő Hol használják? FAT (12, 16, 32, 64) - PályaŐutását az els Windows rendszer meőjelenésekor kezdte. Azóta minden Windows operációs rendszer támoőatja. - Az évek során b vítették és Őejlesztették, de eőy id után kin tte maőát, és meőalkották az NTFS-t - A partícióméret Őels korlátja 4 GB - Réőebbi Windows operációs rendszerben - Flash, illetve küls merevlemezeken, ahol nem Őontos a Őájl nevének a hossza NTFS - A Windows NT-vel eőy id ben jelent meő, azóta ezt használja minden Windows rendszer - Lehet vé teszi a Őájlok joőosultsáőainak változtatását, 4 GB-nál naőyobb terület létrehozását, naplózást - Minden 4 GB-nál naőyobb Flash, illetve küls merevlemez esetében - Minden Windows NT operációs rendszernél modernebb Windows rendszer esetében Ext (3, 4) - Naplózó filerendszerek, melyeket Linux operációs rendszer használ - A partíciót szektorokba, ezeket blokkokba és a blokkokat cilinderekre osztották lehet vé téve a őyors Őájlkiolvasás, -írást - Linux Operációs rendszer esetén ESZKÖZVEZÉRL K BEÁLLÍTÁSAINAK ELLEN RZÉSE Ha meőőelel en telepítettük az eszköz illeszt programját, illetve az eszköz a Plug and Play technolóőiát támoőatja, akkor ez esetben az eszközkezel ben módosítani tudjuk a rá vonatkozó beállításokat. Ezt a menüt elérjük a Start/Vezérl pult/rendszer/hardver/eszközkezel útvonalon, és a listában a meőőelel eszközre jobb eőérőombbal kattintva, a tulajdonsáőok opciót kiválasztva, eőy hasonló képet kell látnunk. 22

24 26. ábra. Tulajdonsáő ablak Az általános Őülön meőtekinthetjük a rendszer által észlelt hibákat, azoknak kódjait, illetve a rendeltetésszer en m köd eszközünk nevét. A többi Őülön eszközt l Őüőő en más-más beállításokat tudunk elvéőezni. ESZKÖZVEZÉRL K M KÖDÉSI RENDELLENESSÉGÉNEK (ÜTKÖZÉSEK) MEGSZÜNTETÉSE Ha eőy eszköz nem meőőelel en m ködik, azt a leőeőyszer bb az el z elérési útvonalon mutatott menürendszerben ellen rizni. Ezen eszközök ikonja mellett eőy kis citromsárőa szín háromszöő tábla található, benne eőy Őelkiáltójellel. Leőáltalánosabb hibaőorrás, hoőy eőy adott eszközhöz nem a meőőelel drivert, illetve illeszt programot telepítettük. Ekkor az eljárás a következ : - 1. Jobb klikk az eszköz nevére eltávolítás Hivatalos weboldal Őelkeresése és a meőőelel driver letöltése Ha nem rendelkezünk internetes kapcsolattal, akkor az illeszt program lemezének el keresése Az illeszt program újratelepítése. 23

25 A PATA FELÜLETEN CSATLAKOZÓ MEREVLEMEZ PRIORITÁSÁNAK MEGHATÁROZÁSA (MASTER/SLAVE) JUMPEREKKEL Eőy IDE kábelhez általában kett eszközt csatlakoztathatunk. Ha 2 eszközt csatlakoztatunk, akkor a 2 eszköz eőyszerre használhatná eőy id ben az adatkábelt. Ez versenyhelyzetet okozna, legrosszabb esetben pediő eőyik eszköz sem enőedne, és leállna a m ködés. Ezt elkerülend, célszer eőy olyan adatátviteli architektúra alkalmazása, melyben az átvitelhez használt csatorna Őelett a Őelüőyeletet a Őelek (mondjuk DVD író + merevlemez) nem közösen, hanem eőy alá-fölérendeltséői viszony alapján látják el. Ezt szokás Master/Slave (mester/szolga) viszonynak is nevezni. Ahoőyan a nevéb l látszik is, a mester őyakorolja a kizárólaőos ellen rzést az adatcsatorna felett, és a szolőa csak akkor írhat/olvashat az adott csatornán, ha a mester erre enőedélyt ad, illetve Őelszólítja. Ezen hierarchikus rendszer seőítséőével sikerült kiküszöbölni a párhuzamos adatküldési esetekb l ered ütközéseket. Azt, hoőy melyik eszköz leőyen a mester és melyik a szolőa, mi is eldönthetjük manuálisan. Erre alkalmas az úőynevezett jumperezési technolóőia. Lényeőe, hoőy mind az optikai, mint a máőneses tárolók hátulján meőszabhatjuk kis jumperek seőítséőével, hoőy az eszköz milyen szerepet töltsön be az adott rendszerben. 27. ábra. Eszköz + jumperek A képen látható eőy eszköz hátulja, ahol a jumperezési Őolyamatot elvéőezhetjük, illetve egy néhány darab jumper. Az eszközhöz kapott használati utasításban olvashatjuk el azt, hoőy éppen hoőyan jumperezzük Őel azt, azaz, hoőy illesszük rá a jumpert az eszközre. 24

26 HáromŐéle mód közül választhatunk: - Master, - Slave, - Cable Select. Az els kett maőától értet dik, a harmadik esetén, ha mindkett eszköz ezen jumperezésre van beállítva, akkor az alaplap, vaőy az eszköz dönti el, hoőy melyik állapotba (Master/Slave) szeretne tartozni. AZ USB SZABVÁNYOK ISMERETE (1.0; 1.1; 2.0; 3.0) Az USB vaőy más néven Universal Serial Bus (Univerzális Soros Busz) manapsáő naőyon elterjedt számítóőépes csatlakoztató. El nye a többi adatkábellel szemben: 1. Teljes kör en Pluő and Play elvet követ, azaz ha eőy eszközt csatlakoztatunk, akkor az már m köd képes. 2. Operációs rendszert l Őüőőetlen. El nyös tulajdonsáőa méő az, hoőy osztható, azaz ha vásárolunk eőy USB Hub-ot, akkor ezzel eőy USB bemenetb l akár 4-et is csinálhatunk. Az alábbi táblázaton láthatjuk a különböz USB szabványok tulajdonsáőait: Verzió Sebesséő USB 1.0 USB 1.1 ( Őull speed ) USB 2.0 USB Mbit/s = 1,5 Mbyte/s 12 Mbit/s = 1,5 Mbyte/s 480 Mbit/s = 60 Mbyte/s 5 Gbit = 640 Mbyte/s Mint az a táblázatból is látszik, az 1.0 és 1.1-es verziót réőebbi őépekben használták a őyenőe adatátviteli sebesséő miatt. A modernebb őépek már támoőatják a 2.0-ás verziót, de 2010-ben már elkezdték a 3.0-ás eszközök tömeőőyártását is. 25

27 A KÜLS PERIFÉRIÁS EGYSÉGEK PLUG AND PLAY CSATLAKOZTATÁSA USB FELÜLETEN KERESZTÜL Ahhoz, hoőy eőy pluő and play eszközt csatlakoztatni tudjunk az adott számítóőéphez, nem kell kikapcsolni és áramtalanítani azt, mint az el z esetekben. A közbeavatkozás neve épp ezért hot csatlakoztatás, azaz a őép méő meleő, mikor csatlakoztatjuk az eszközünket. Ha eőy küls merevlemezt, vaőy DVD-írót csatlakoztatunk, az Őel van készítve a m ködésre (kivételek a réőebbi operációs rendszerek pl. Win98), viszont ha mondjuk egy webkameráról van szó, ahhoz be kell szereznünk a meőőelel illeszt proőramot. Ha beőejeztük a munkát az eszközzel, és el szeretnénk távolítani, véletlenül se teőyük meő anélkül, hoőy el zetesen leválasztottuk volna. Ez úőynevezett biztonsáőos eltávolítás, mivel íőy biztosan nem tapasztalhatunk adatsérülést. Ha csak eőyszer en lerántjuk a m köd eszközt a számítóőépünkr l, az nagyon gyakran adatvesztést Őoő eredményezni. Ahhoz, hoőy le tudjuk választani, be kell Őejeznünk minden m veletet, az eszközzel és ezután jobb klikk az eszközre, majd a Safely Remove (biztonsáőos eltávolítás) menüpontot választva elvéőezhetjük a leválasztást. KÜLS, USB FELÜLETEN CSATLAKOZÓ PERIFÉRIÁS EGYSÉGEK KÜLÖN TÁPFESZÜLTSÉGELLÁTÁSI IGÉNYEINEK KIELÉGÍTÉSE Küls merevlemezek esetében nem eleőend az USB által biztosított 5 V, akkor sajnos küls tápeőyséőre lesz szükséőünk, melyet csatlakoztatunk kell eőy küls áramőorráshoz. Általában a 3.5 merevlemez, illetve a küls optikai meőhajtók esetén van szükséő erre. 28. ábra. Baloldalt a DC felirat jelzi, ahová a tápeőyséőet csatlakoztatnunk kell KÜLS, USB FELÜLETEN CSATLAKOZÓ PERIFÉRIÁS EGYSÉG ADATÁTVITELI SEBESSÉGÉNEK MEGHATÁROZÁSA Ha meővásároltunk eőy adott eszközt, akkor nem Őeltétlenül Őoőja a dobozra írt adatátviteli sebesséőet produkálni. Általánossáőban azt mondhatjuk, hoőy ami a dobozon (leírásban) szerepel, a leőoptimálisabb esetben következik csak be. 26

28 Több küls beőolyásoló tényez is közrejátszhat: - Ilyen például, ha a rendszerünk csak USB 1.0-ás csatlakoztató aljzattal van ellátva, a készülék pediő meőkívánja minimum a 2.0-t. - Ha sok kis Őájlt mozőatunk, akkor lényeőes sebesséővesztést észlelhetünk, mivel minden eőyes Őájl el tt meő kell nyitni a kapcsolatot, illetve le is kell zárni azt, ellen rizve, hoőy uőyanannyi bájt ért-e át, mint amennyit elküldtünk. Épp emiatt a leőeőyszer bb módszer az adatátviteli sebesséő mérésére eőy naőy állomány mozőatása eőyik eszközr l a másikra. Ez esetben a proőramunk kiírja az átviteli sebesséőet. A KÉSZÜLÉK USB PORTJAINAK M SZAKI LEÍRÁSA Az USB kábelünk, mint már említettük, az adat szállításán kívül áramot is vezet a készülékünkbe. Az USB által alkalmazott kábel néőyeres, ebb l 2 az adatátvitelért (oda, illetve vissza) Őelel s, eőy a tápellátást biztosítja, a neőyedik pediő a GND (őround) a Őöldelésért Őelel s. 29. ábra. USB bekötése Mint ahoőyan azt a képen is láthatjuk, eőy általános USB kábel csatlakozója íőy néz ki belür l, és a meőőelel kábelek ilyen sorrendben véőz dnek a csatlakozón. A kábelszínezés eldöntése érdekében itt láthatunk eőy táblázatot: Kivezetés Név Leírás Kábel színe 1 Vcc +5V Piros 2 D- Data- Fehér 3 D+ Data+ Zöld 4 Gnd Ground Fekete 27

29 AZ SCSI TECHNOLÓGIA Az SCSI (Small Computer Standard InterŐace ejtsd: szkázi ), lehet vé teszi különböz eszközök számítóőéphez való csatlakoztatását. Méőis mit l olyan különös ez a m szaki meőoldás? Els sorban azért, mert ez az architektúra lehet vé teszi az eszközök és a processzor közötti kommunikációt. Ebb l eredend en a SCSI-nak három el nye van a versenytársaival szemben: - gyorsabbak, - cserélhet k, - b víthet k. A őyorsasáő alatt értsük azt, hoőy eőy SCSI rendszer a processzor sebesséőével ekvivalens sebesséőőel bonyolítja az adatőorőalmát. Mindezt meőteheti, mivel közvetlen kapcsolatot létesít a processzorral. Csereszabatossáőot is biztosít, mivel eőy jól Őelépített rendszerben észre se vesszük, ha eőy adott eszköz meőhibásodott, és cserére szorul. Az eszközök eőymás között Őelosztják a munkát, és ha eőyikük kiesik a többi elvéőzi a meőőelel mentési Őolyamatokat, és csere után, az adatbetöltés elvéőzése után, minden mehet a réői kerékváőásban. B vítés, ha mondjuk valaki eőy merevlemezt szeretne csatlakoztatni az adott számítóőéphez SCSI technolóőia seőítséőével, akkor a merevlemez után maximum méő 7 eszköz ŐelŐ zhet a láncra, leőyen ez akár CD/DVD-meőhajtó akár nyomtató. Ahoőyan a processzorok eőyre naőyobb mértékben Őejl dnek a naőy adatőorőalom miatt, a SCSI rendszerek is változásokon estek át. Nemréőiben méő csak a keskeny (Narrow) és széles (Wide) SCSI határozták meő a szabványos értékeket 10, illetve 20 Mib/s-ban. Az UltraSCSI ezeket az értékeket meőduplázta, méőpediő új Őélvezet k alkalmazásával. Mivel mást nem változtattak, ezért ez a rendszer kompatibilis a réőebbi rendszerekkel, illetve eszközökkel. Eőyedüli változás csak az adatátviteli sebesséőben tapasztalható. A sok Őejlesztést leírni eőyenként több ezer oldalban sem lehetne, de mivel a Őelhasználó csak az adatátviteli sebesséően veszi észre a változásokat, ezeket szemlélteti a következ táblázat. 28

30 30. ábra. SCSI típusok Ha eőy SCSI láncot építünk, azaz ha eőynél több eszközt telepítünk eőy SCSI rendszerhez, akkor annak a véőét le kell zárnunk. A lezárás az eszközön lév switch kapcsoló seőítséőével hajtható véőre. Ez történhet aktív és passzív módon. 29

31 AZ SCSI OPTIKAI MEGHAJTÓ CSATLAKOZTATÁSA, BEÁLLÍTÁSAI Eőy SCSI periőéria csatlakoztatásához el ször ellen rizzük, hoőy a számítóőépünk Őel van-e készítve erre? Ha ez a host-adapterünk nincs inteőrálva az alaplapunkra, akkor el ször nekünk kell beszerelni azt. A következ pontban részletesebb leírás található err l. Ha Őelkészítettük a számítóőépünket az eszköz Őoőadásárára, akkor a következ lépéseket hajtsuk véőre: - 1. Gy z djünk meő arról, hoőy a számítóőépünk kikapcsolt állapotban van Óvatosan húzzunk ki minden kábelt a számítóőépünkb l, és viőyük eőy olyan helyre, ahol jobban hozzáőérünk Távolítsuk el a számítóőép oldallapját Ha már van telepített SCSI eszközünk, ellen rizzük, hoőy az új eszköz ID-je nem ütközik eőyik réői eszköz ID-ével sem. Ha ütközés lenne, jumperezés seőítséőével módosítsuk azt Csavarozzuk be az eszközünket a meőőelel helyre Csatlakoztassuk mind a táp-, mind az adatkábelt az eszközünkhöz, illetve az adapterkártyához is Ha szeretnénk, hoőy az eszközr l direkt lehessen zenét játszani, csatlakoztassuk az audiokábelt is az adatlapunkhoz Szereljük össze a őépünket Indítsuk el, és az eszközkezel ben ellen rizzük, hoőy helyesen jártunk-e el Telepítsük az eszközhöz kapott illeszt proőramot és szoőtvert, és ett l a ponttól, ha helyesen jártunk el, használhatjuk az eszközünket. AZ SCSI HOST ADAPTER B VÍT KÁRTYA TELEPÍTÉSE, BEÁLLÍTÁSAI Ha meővásároltuk az adapterünket, akkor neki is kezdhetünk a telepítésének: Meőeőyezik az el z Őolyamattal Keressünk eőy szabad PCI slot-ot az alaplapunkon, ahová majd telepíteni Őoőjuk Csavarozzuk ki az aktuális takarólemezt a slot-ból Állítsuk be a slot-ot a b vít kártya Őoőadására (eőy kis retesz) Telepítsük óvatosan a kártyát, míő a kis retesz le nem zár Ha szeretnénk látni, ahoőyan az eszközeink dolőoznak, csatlakoztassuk a LED irányítókábelt is a kártyához Szereljük össze a őépet, és üzemeljük be. 30

32 31. ábra. PCI b vít kártya 32. ábra. LED kábel csatlakoztatása 31

33 AZ SCSI ESZKÖZÖK MEGKÜLÖNBÖZTETÉSE AZ ATA ESZKÖZÖKT L Az SCSI és az ATA eszközök közötti Ő különbséő az adatkábel kinézetében rejlik. Azaz a kábelek nem kompatibilisek eőymással. Hiába is próbálnánk, nem menne a csatlakoztatás. Az el z képeken ez jól látszik. Az alábbi táblázatban a SCSI és az ATA eszköz összehasonlítását láthatjuk. Leírás SCSI ATA Ár - Dráőa, mivel külön eszköz kell a vezérléshez, illetve a lezáráshoz - Olcsóbb Teljesítmény - Több meőhajtó esetén nagyobb a teljesítmény, viszont eőy meőhajtó esetén őyenőébb - Eőy meőhajtó esetén naőyobb a teljesítmény B víthet séő - Max. 16 elem, ebb l eőyik a vezérl maőa - Két csatorna, eőyenként kétkét eszköz, azaz max. 4 eszköz Csatlakoztathatósáő - Bels eszközök (CD, DVD, HDD) + szkenner, diőitális kamerák - Csak bels eszközök KonŐiőurálás - Bonyolult a vezérl kártya + lezárás miatt - Eőyszer, csatlakoztatni kell és m ködik ELS DLEGES BOOTOLÁSI HELY KIJELÖLÉSE Attól Őüőő en, hogy milyen feladatot szeretnénk a számítóőépünkkel elvéőeztetni, választhatunk a bootolási helyek közül. Ez történhet - fizikai merevlemezr l, - optikai meőhajtóról, - hálózatról, - küls csatlakoztatott meőhajtóról. A BIOS indítása után (általában őépinduláskor a DEL billenty nyomkodásával érhetjük el ezt a menüt) a BOOT menüben választhatjuk ki a kívánt bootolási beállításokat. 32

34 BOOTOLÁSI SORREND MEGHATÁROZÁSA A LEHETSÉGES FORRÁSOK FIGYELEMBEVÉTELÉVEL A FELHASZNÁLÁS FÜGGVÉNYÉBEN Mikor mir l bootoljunk? Ez helyzetőüőő. Ha új operációs rendszert szeretnénk telepíteni, akkor mindenőéleképp érdemes eőy helyi optikai meőhajtót választani, ha pediő a meőlév operációs rendszert szeretnénk Őuttatni, akkor a helyi (Master) merevlemezünket. Ezenkívül érdemes méő a hálózati bootolás lehet séőét meőemlíteni, ahol eőy távoli őépr l vaőy akár eőy szerverr l tudunk bootoltani eőy imaőe Őájl Őelhasználásával. 33. ábra. Eőy rendszer bootolási listája ÖSSZEFOGLALÁS Optikai háttértárolók Őajtái: - CD - DVD - Blu-Ray - HD Optikai háttértároló m ködési elve: a különböz szabványos CD és DVD lemezek, optikai tárak 1,2 mm vastag, 120 mm átmér j polikarbonát diszkek, amelyeket eőy naőyon vékony alumíniumréteőőel tesznek Őényvisszaver vé. Az adatok tárolása a lemez Őelületébe éőetett vaőy nyomott apró lyukacskák (pits) seőítséőével történik. Ezek a lyukacskák (pits) a lemez közepéb l kiinduló spirál mentén kerülnek elhelyezésre. A lemezek tárolókapacitása els sorban az olvasásra használt lézerőény hullámhosszának a Őüőővénye, minél rövidebb hullámhosszú Őényt használunk, annál több és kisebb lyukacskát (pits) tudunk elhelyezni egy-eőy lemez Őelszínén. A lemezen található lyukacskák nem közvetlenül jelentenek 0 vaőy 1 loőikai értéket, hanem a változásukat Őelhasználva úőynevezett NRZi kódolási sémát használnak. 33
