Szerelési és kezelési utasítás. WHI con-cas... #1 és WHI coll-comp... #1 váltó-kombináció /

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szerelési és kezelési utasítás. WHI con-cas... #1 és WHI coll-comp... #1 váltó-kombináció 83251912 1/2014-01"

Átírás

1 /

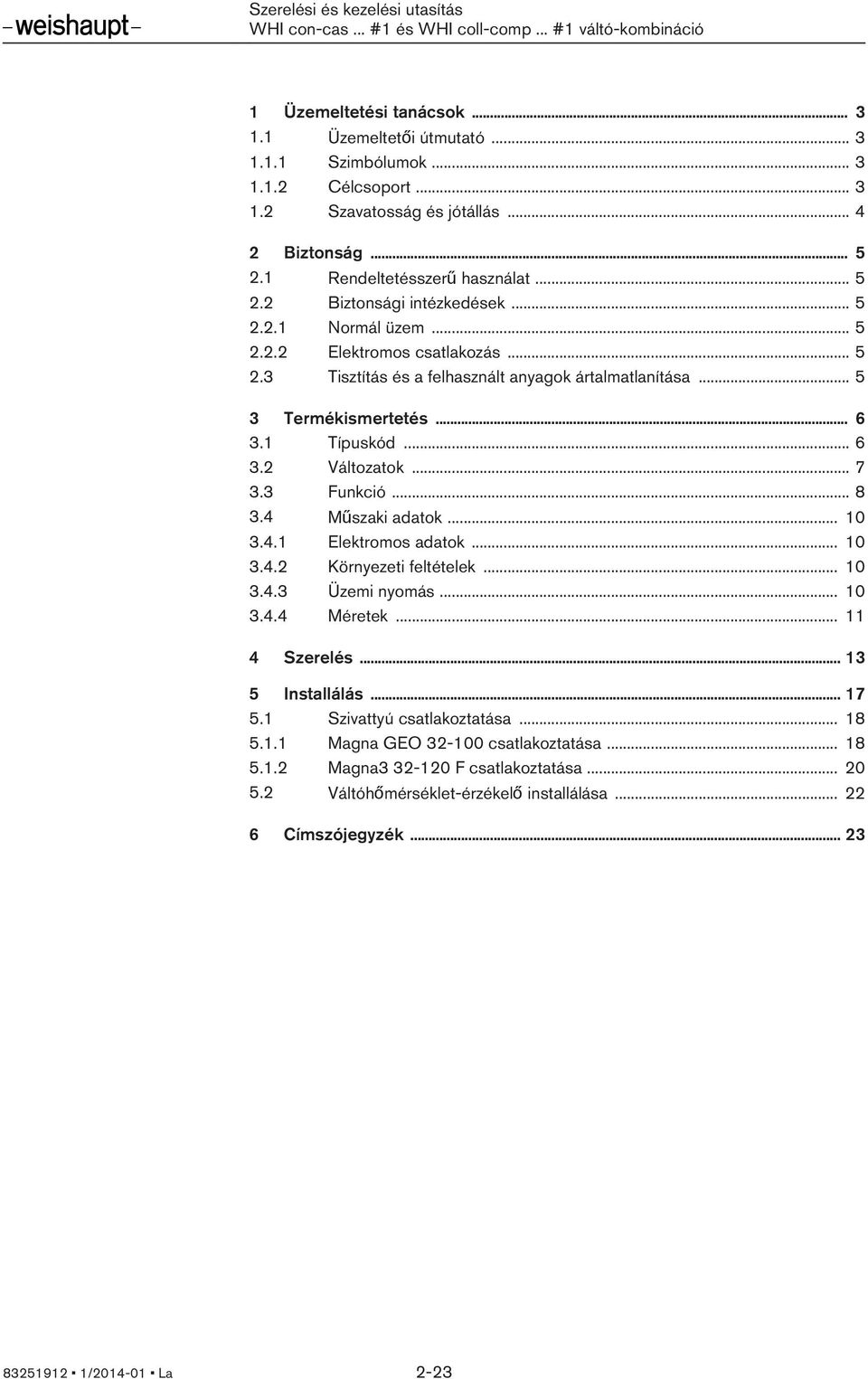

2 1 Üzemeltetési tanácsok Üzemeltetői útmutató Szimbólumok Célcsoport Szavatosság és jótállás Biztonság Rendeltetésszerű használat Biztonsági intézkedések Normál üzem Elektromos csatlakozás Tisztítás és a felhasznált anyagok ártalmatlanítása Termékismertetés Típuskód Változatok Funkció Műszaki adatok Elektromos adatok Környezeti feltételek Üzemi nyomás Méretek Szerelés Installálás Szivattyú csatlakoztatása Magna GEO csatlakoztatása Magna F csatlakoztatása Váltóhőmérséklet-érzékelő installálása Címszójegyzék / La 2-23

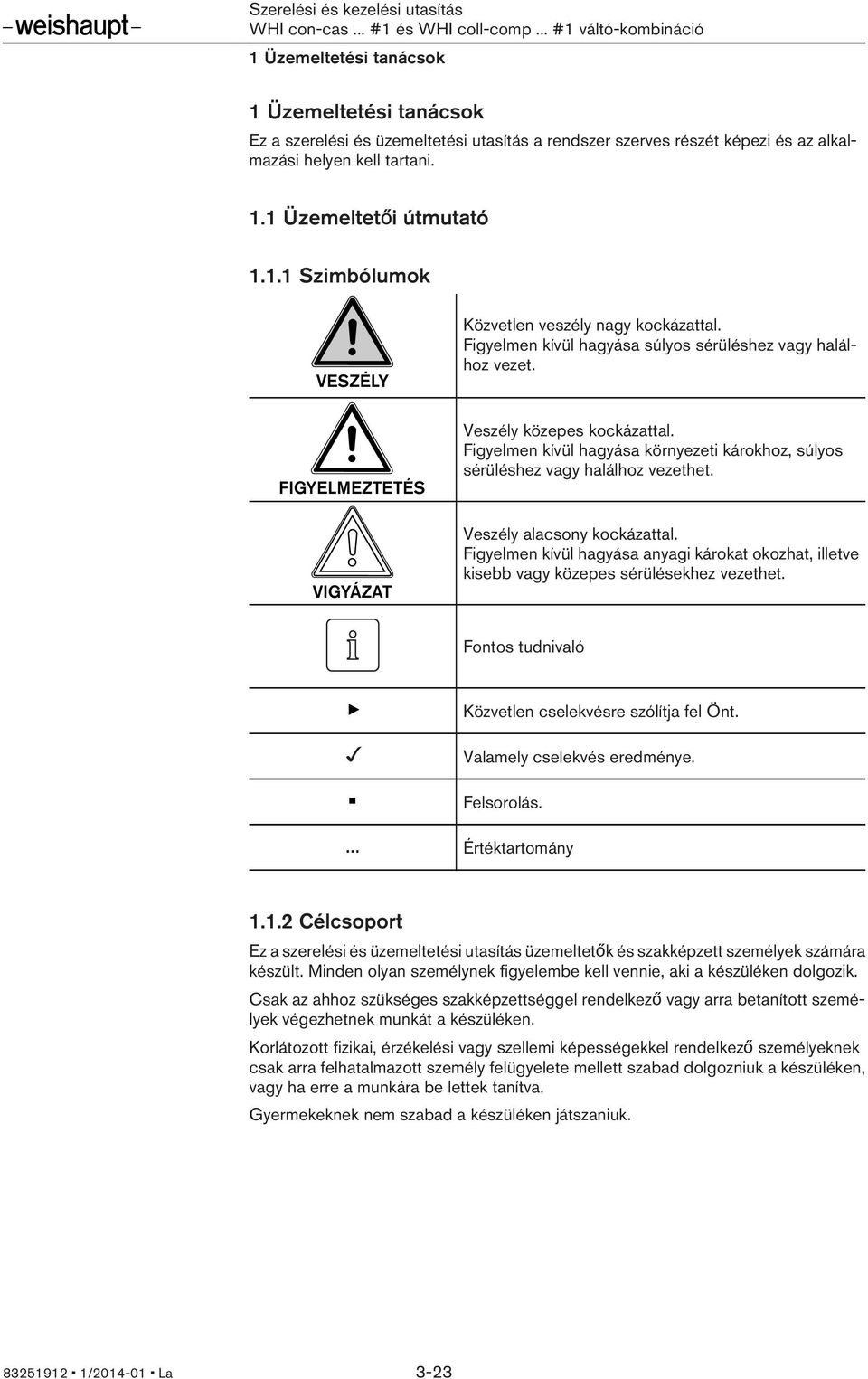

3 1 Üzemeltetési tanácsok 1 Üzemeltetési tanácsok Ez a szerelési és üzemeltetési utasítás a rendszer szerves részét képezi és az alkalmazási helyen kell tartani. 1.1 Üzemeltetői útmutató Szimbólumok VESZÉLY Közvetlen veszély nagy kockázattal. Figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezet. FIGYELMEZTETÉS VIGYÁZAT Veszély közepes kockázattal. Figyelmen kívül hagyása környezeti károkhoz, súlyos sérüléshez vagy halálhoz vezethet. Veszély alacsony kockázattal. Figyelmen kívül hagyása anyagi károkat okozhat, illetve kisebb vagy közepes sérülésekhez vezethet. Fontos tudnivaló Közvetlen cselekvésre szólítja fel Önt. Valamely cselekvés eredménye. Felsorolás. Értéktartomány Célcsoport Ez a szerelési és üzemeltetési utasítás üzemeltetők és szakképzett személyek számára készült. Minden olyan személynek figyelembe kell vennie, aki a készüléken dolgozik. Csak az ahhoz szükséges szakképzettséggel rendelkező vagy arra betanított személyek végezhetnek munkát a készüléken. Korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező személyeknek csak arra felhatalmazott személy felügyelete mellett szabad dolgozniuk a készüléken, vagy ha erre a munkára be lettek tanítva. Gyermekeknek nem szabad a készüléken játszaniuk / La 3-23

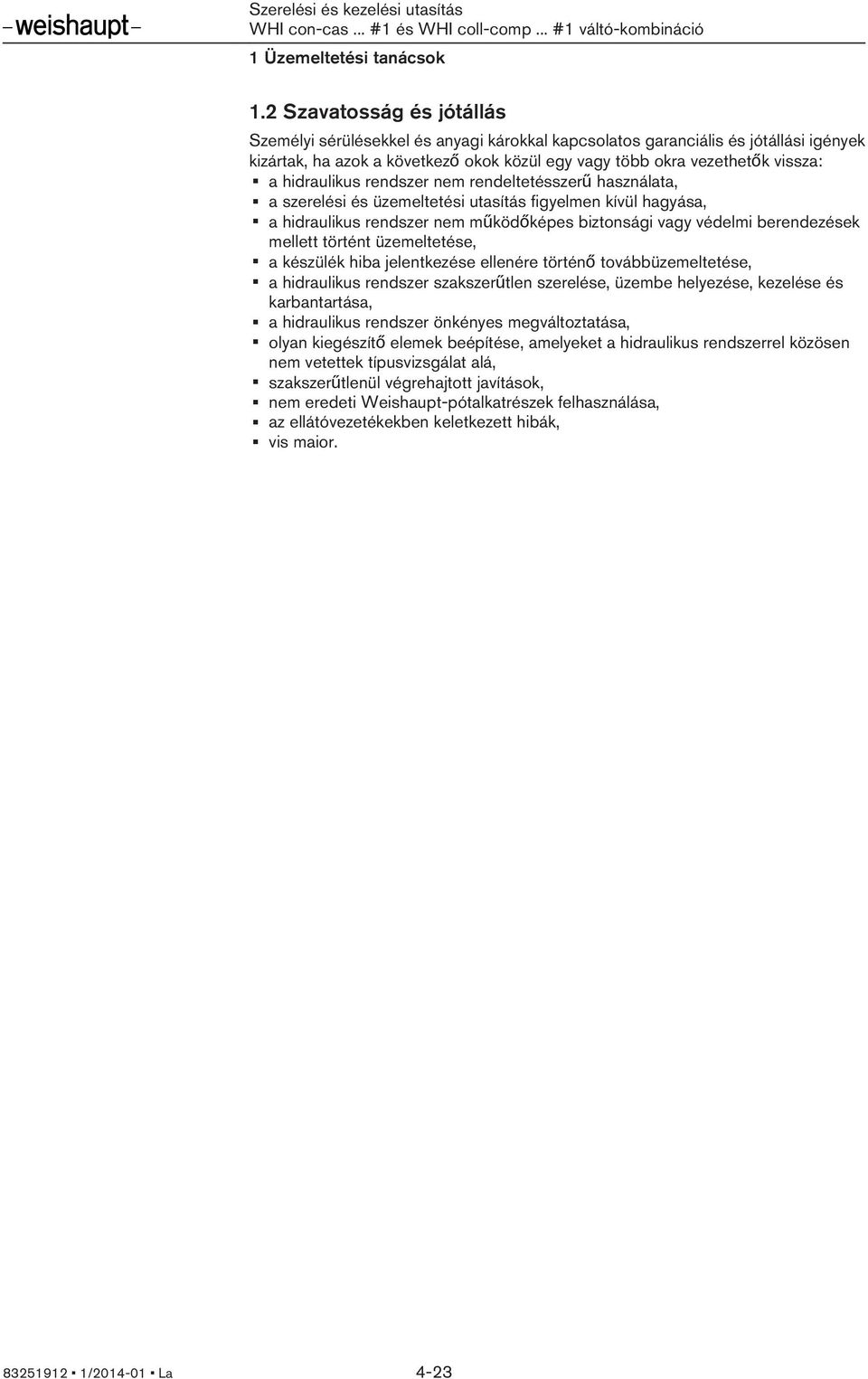

4 1 Üzemeltetési tanácsok 1.2 Szavatosság és jótállás Személyi sérülésekkel és anyagi károkkal kapcsolatos garanciális és jótállási igények kizártak, ha azok a következő okok közül egy vagy több okra vezethetők vissza: a hidraulikus rendszer nem rendeltetésszerű használata, a szerelési és üzemeltetési utasítás figyelmen kívül hagyása, a hidraulikus rendszer nem működőképes biztonsági vagy védelmi berendezések mellett történt üzemeltetése, a készülék hiba jelentkezése ellenére történő továbbüzemeltetése, a hidraulikus rendszer szakszerűtlen szerelése, üzembe helyezése, kezelése és karbantartása, a hidraulikus rendszer önkényes megváltoztatása, olyan kiegészítő elemek beépítése, amelyeket a hidraulikus rendszerrel közösen nem vetettek típusvizsgálat alá, szakszerűtlenül végrehajtott javítások, nem eredeti Weishaupt-pótalkatrészek felhasználása, az ellátóvezetékekben keletkezett hibák, vis maior / La 4-23

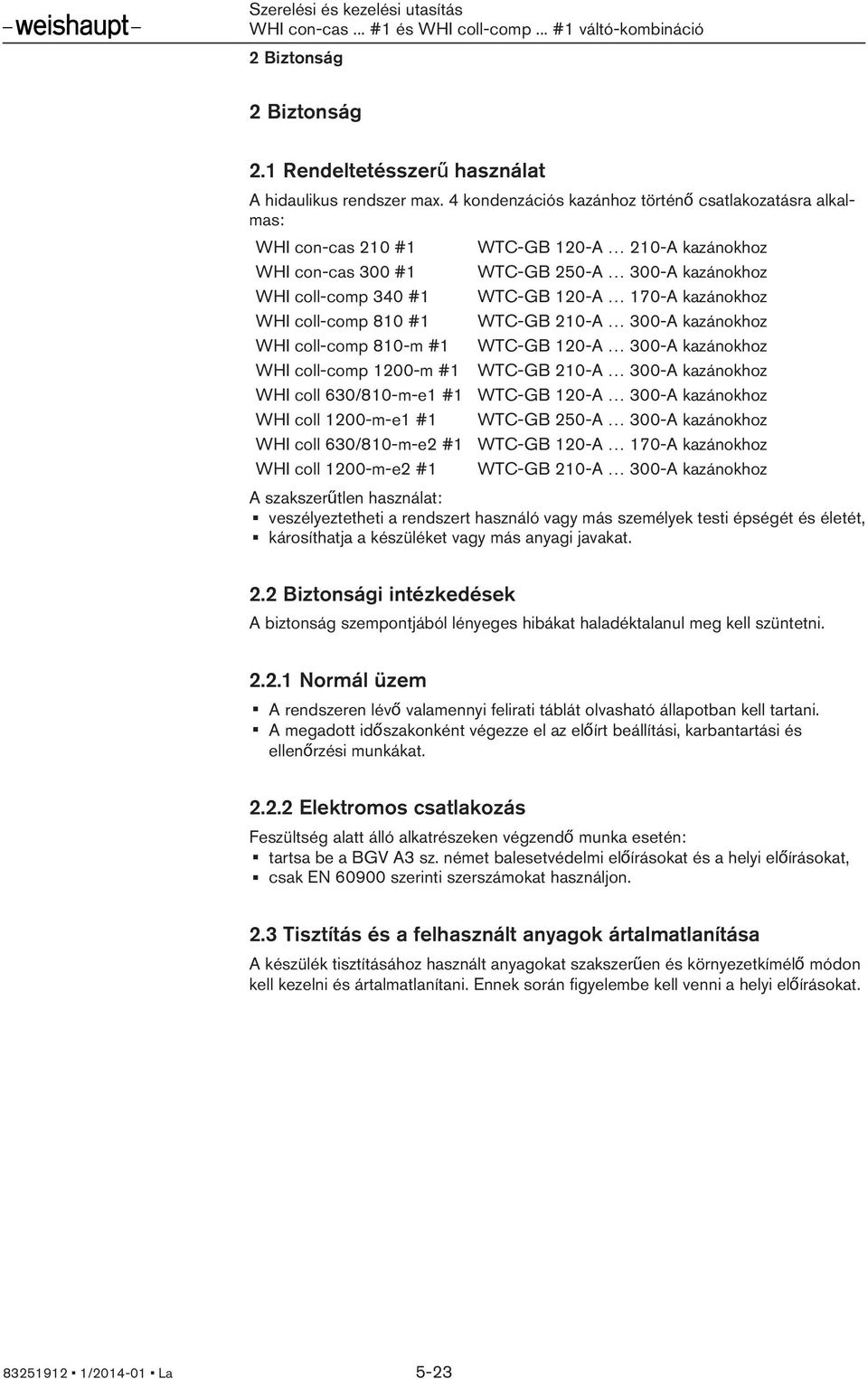

5 2 Biztonság 2 Biztonság 2.1 Rendeltetésszerű használat A hidaulikus rendszer max. 4 kondenzációs kazánhoz történő csatlakozatásra alkalmas: WHI con-cas 210 #1 WHI con-cas 300 #1 WHI coll-comp 340 #1 WHI coll-comp 810 #1 WHI coll-comp 810-m #1 WHI coll-comp 1200-m #1 WHI coll 630/810-m-e1 #1 WHI coll 1200-m-e1 #1 WHI coll 630/810-m-e2 #1 WHI coll 1200-m-e2 #1 WTC-GB 120-A 210-A kazánokhoz WTC-GB 250-A 300-A kazánokhoz WTC-GB 120-A 170-A kazánokhoz WTC-GB 210-A 300-A kazánokhoz WTC-GB 120-A 300-A kazánokhoz WTC-GB 210-A 300-A kazánokhoz WTC-GB 120-A 300-A kazánokhoz WTC-GB 250-A 300-A kazánokhoz WTC-GB 120-A 170-A kazánokhoz WTC-GB 210-A 300-A kazánokhoz A szakszerűtlen használat: veszélyeztetheti a rendszert használó vagy más személyek testi épségét és életét, károsíthatja a készüléket vagy más anyagi javakat. 2.2 Biztonsági intézkedések A biztonság szempontjából lényeges hibákat haladéktalanul meg kell szüntetni Normál üzem A rendszeren lévő valamennyi felirati táblát olvasható állapotban kell tartani. A megadott időszakonként végezze el az előírt beállítási, karbantartási és ellenőrzési munkákat Elektromos csatlakozás Feszültség alatt álló alkatrészeken végzendő munka esetén: tartsa be a BGV A3 sz. német balesetvédelmi előírásokat és a helyi előírásokat, csak EN szerinti szerszámokat használjon. 2.3 Tisztítás és a felhasznált anyagok ártalmatlanítása A készülék tisztításához használt anyagokat szakszerűen és környezetkímélő módon kell kezelni és ártalmatlanítani. Ennek során figyelembe kell venni a helyi előírásokat / La 5-23

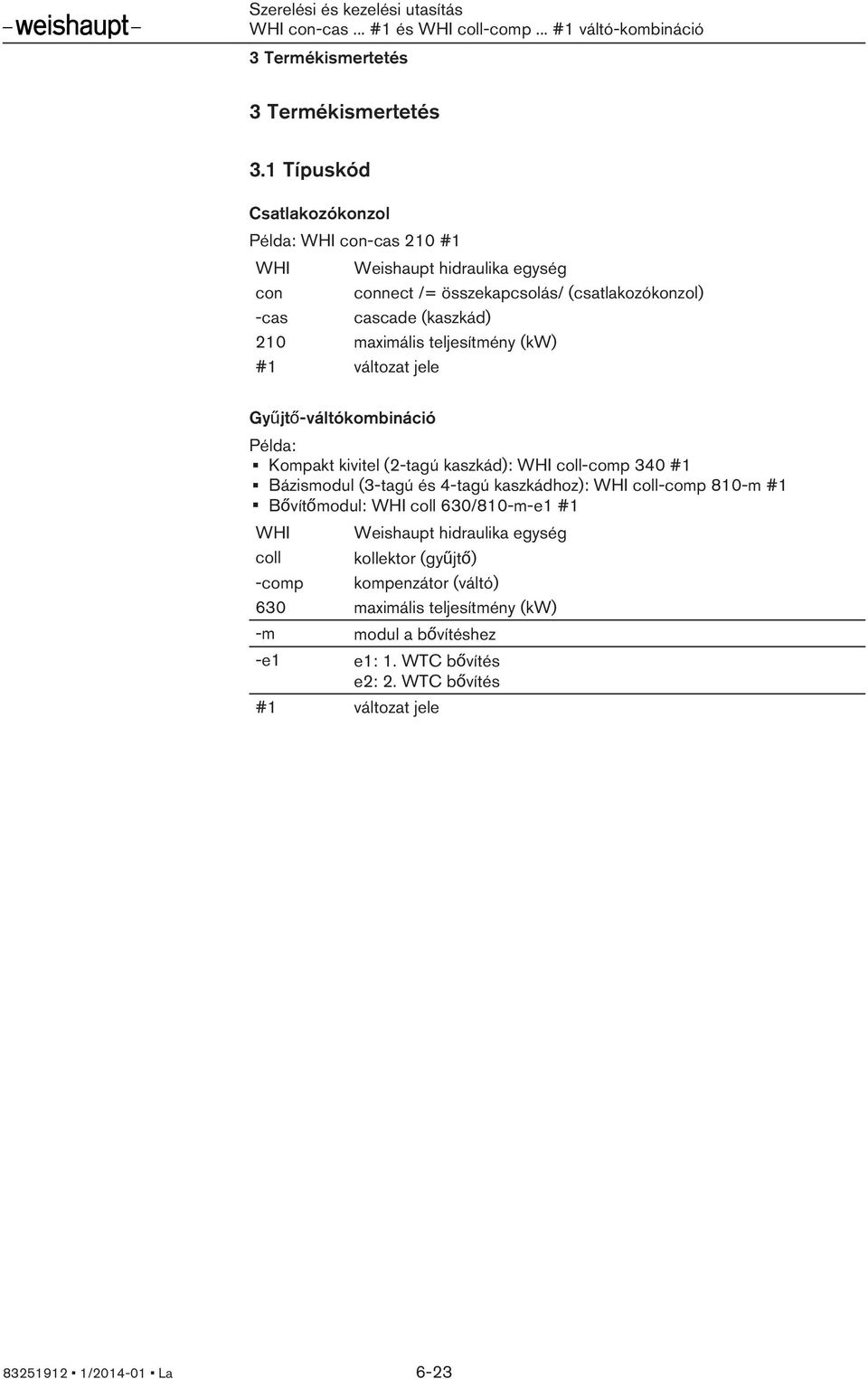

6 3 Termékismertetés 3 Termékismertetés 3.1 Típuskód Csatlakozókonzol Példa: WHI con-cas 210 #1 WHI Weishaupt hidraulika egység con connect /= összekapcsolás/ (csatlakozókonzol) -cas cascade (kaszkád) 210 maximális teljesítmény (kw) #1 változat jele Gyűjtő-váltókombináció Példa: Kompakt kivitel (2-tagú kaszkád): WHI coll-comp 340 #1 Bázismodul (3-tagú és 4-tagú kaszkádhoz): WHI coll-comp 810-m #1 Bővítőmodul: WHI coll 630/810-m-e1 #1 WHI Weishaupt hidraulika egység coll kollektor (gyűjtő) -comp kompenzátor (váltó) 630 maximális teljesítmény (kw) -m modul a bővítéshez -e1 e1: 1. WTC bővítés e2: 2. WTC bővítés #1 változat jele / La 6-23

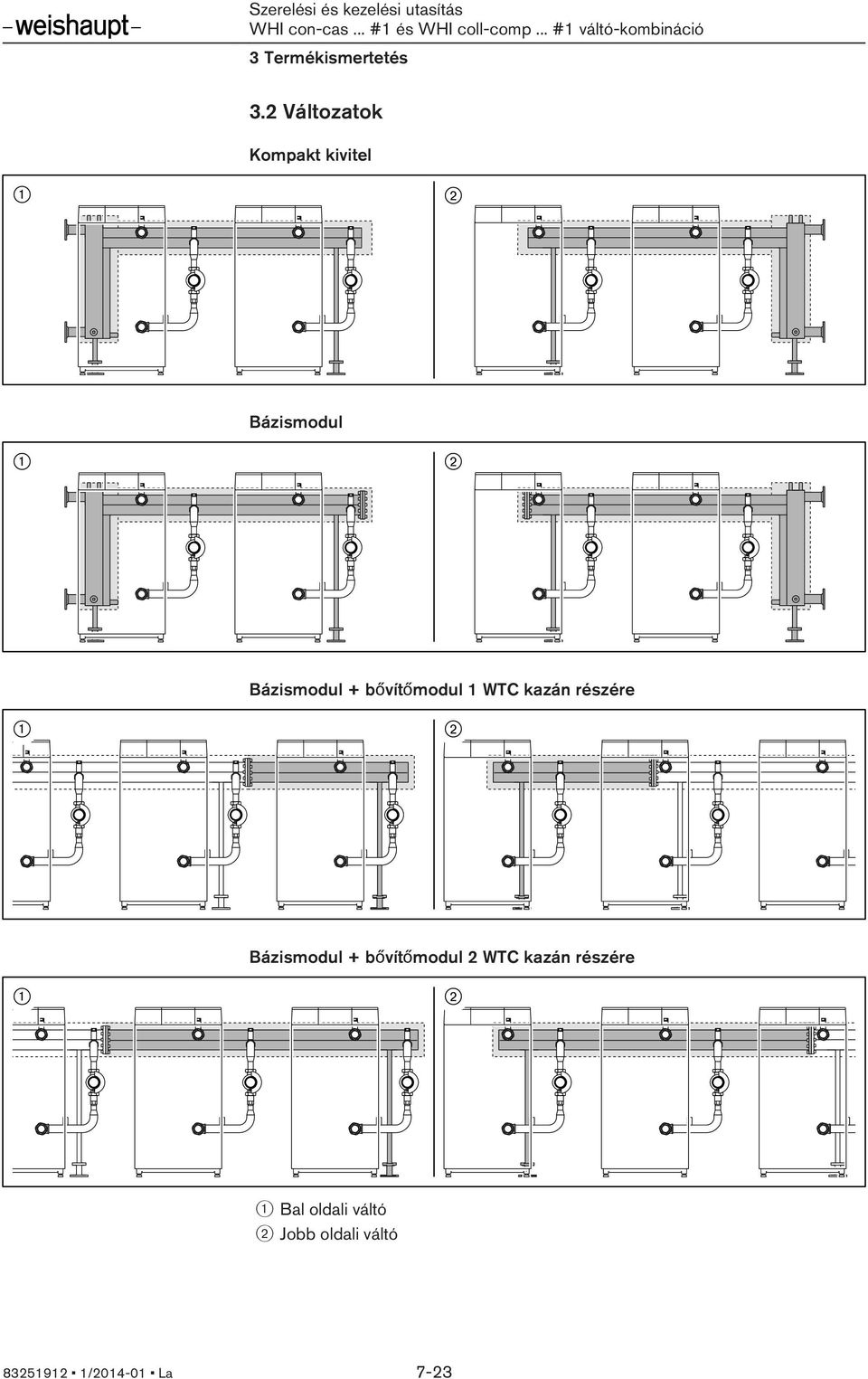

7 3 Termékismertetés 3.2 Változatok Kompakt kivitel Bázismodul Bázismodul + bővítőmodul 1 WTC kazán részére Bázismodul + bővítőmodul 2 WTC kazán részére 1 Bal oldali váltó 2 Jobb oldali váltó / La 7-23

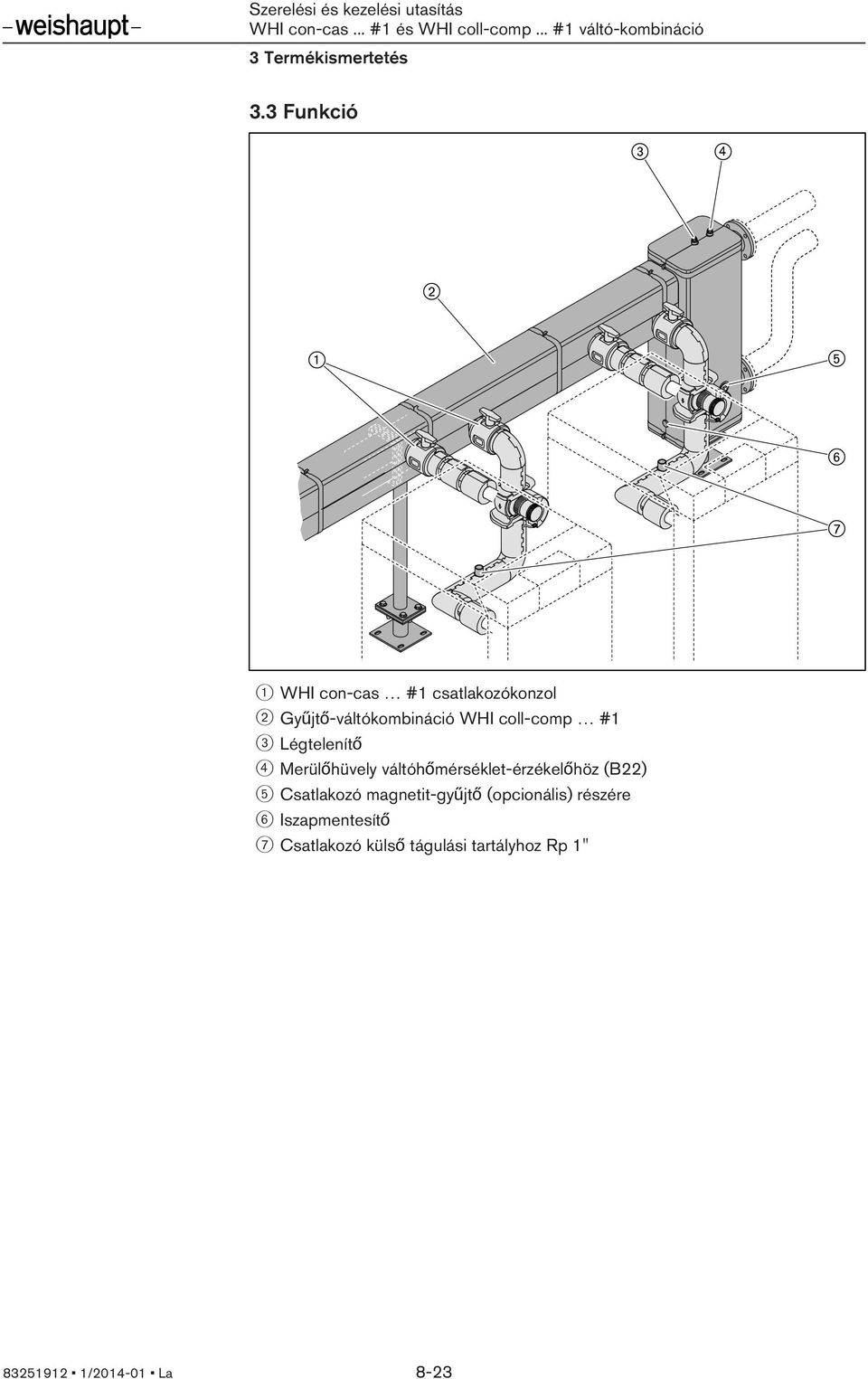

8 3 Termékismertetés 3.3 Funkció 1 WHI con-cas #1 csatlakozókonzol 2 Gyűjtő-váltókombináció WHI coll-comp #1 3 Légtelenítő 4 Merülőhüvely váltóhőmérséklet-érzékelőhöz (B22) 5 Csatlakozó magnetit-gyűjtő (opcionális) részére 6 Iszapmentesítő 7 Csatlakozó külső tágulási tartályhoz Rp 1" / La 8-23

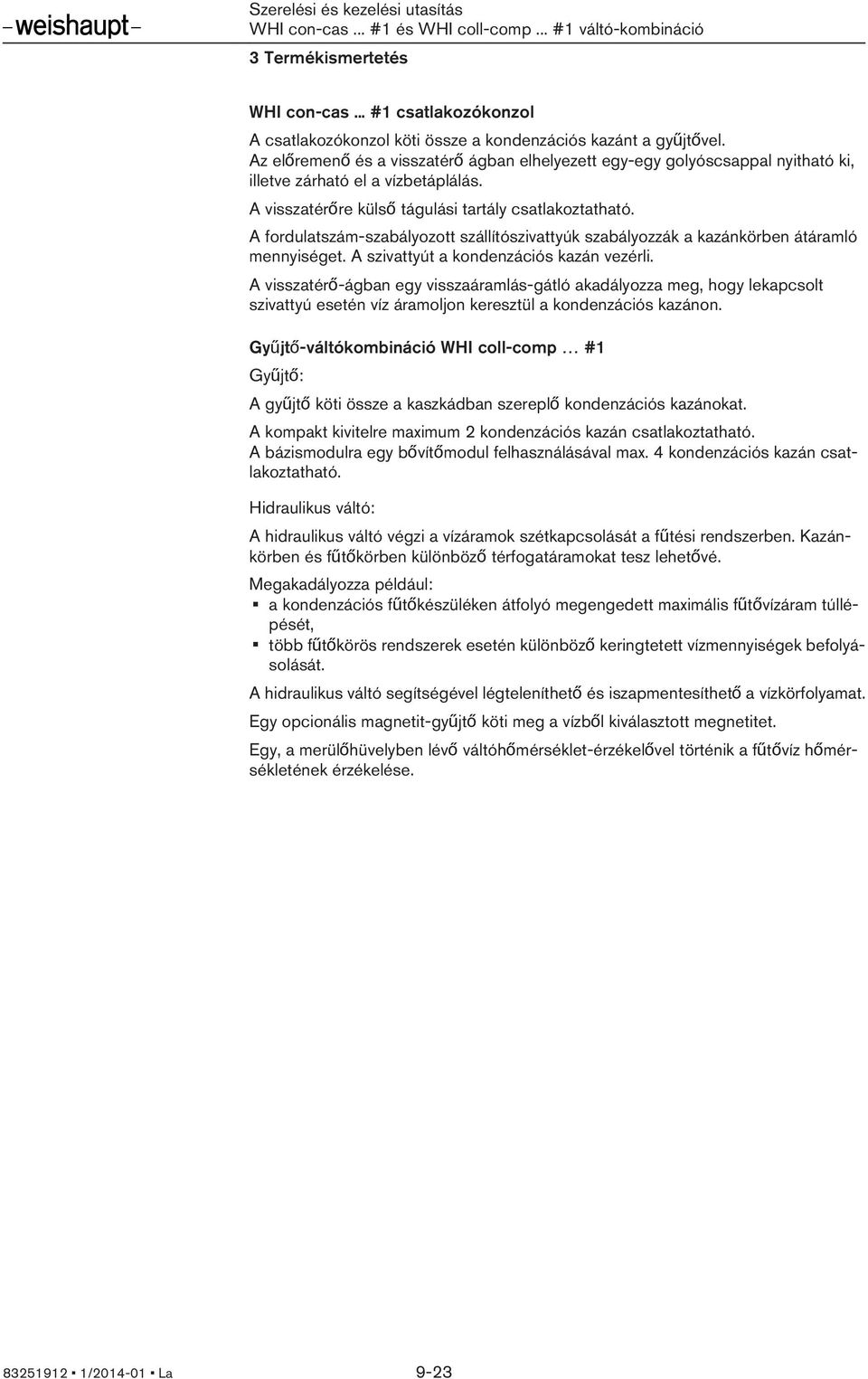

9 3 Termékismertetés WHI con-cas... #1 csatlakozókonzol A csatlakozókonzol köti össze a kondenzációs kazánt a gyűjtővel. Az előremenő és a visszatérő ágban elhelyezett egy-egy golyóscsappal nyitható ki, illetve zárható el a vízbetáplálás. A visszatérőre külső tágulási tartály csatlakoztatható. A fordulatszám-szabályozott szállítószivattyúk szabályozzák a kazánkörben átáramló mennyiséget. A szivattyút a kondenzációs kazán vezérli. A visszatérő-ágban egy visszaáramlás-gátló akadályozza meg, hogy lekapcsolt szivattyú esetén víz áramoljon keresztül a kondenzációs kazánon. Gyűjtő-váltókombináció WHI coll-comp #1 Gyűjtő: A gyűjtő köti össze a kaszkádban szereplő kondenzációs kazánokat. A kompakt kivitelre maximum 2 kondenzációs kazán csatlakoztatható. A bázismodulra egy bővítőmodul felhasználásával max. 4 kondenzációs kazán csatlakoztatható. Hidraulikus váltó: A hidraulikus váltó végzi a vízáramok szétkapcsolását a fűtési rendszerben. Kazánkörben és fűtőkörben különböző térfogatáramokat tesz lehetővé. Megakadályozza például: a kondenzációs fűtőkészüléken átfolyó megengedett maximális fűtővízáram túllépését, több fűtőkörös rendszerek esetén különböző keringtetett vízmennyiségek befolyásolását. A hidraulikus váltó segítségével légteleníthető és iszapmentesíthető a vízkörfolyamat. Egy opcionális magnetit-gyűjtő köti meg a vízből kiválasztott megnetitet. Egy, a merülőhüvelyben lévő váltóhőmérséklet-érzékelővel történik a fűtővíz hőmérsékletének érzékelése / La 9-23

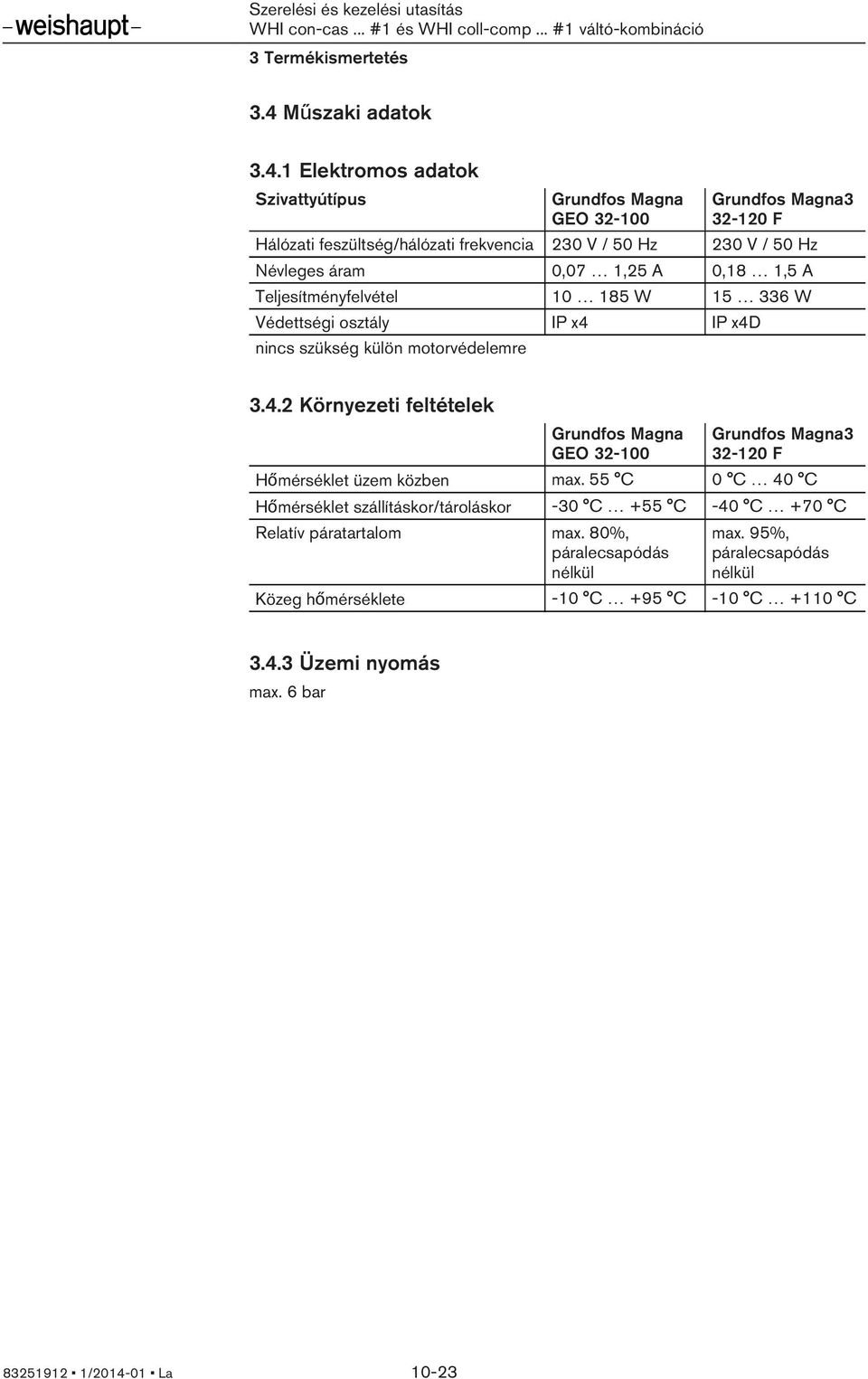

10 3 Termékismertetés 3.4 Műszaki adatok Elektromos adatok Szivattyútípus Grundfos Magna GEO Grundfos Magna F Hálózati feszültség/hálózati frekvencia 230 V / 50 Hz 230 V / 50 Hz Névleges áram 0,07 1,25 A 0,18 1,5 A Teljesítményfelvétel W W Védettségi osztály IP x4 IP x4d nincs szükség külön motorvédelemre Környezeti feltételek Grundfos Magna GEO Grundfos Magna F Hőmérséklet üzem közben max. 55 C 0 C 40 C Hőmérséklet szállításkor/tároláskor -30 C +55 C -40 C +70 C Relatív páratartalom max. 80%, páralecsapódás nélkül max. 95%, páralecsapódás nélkül Közeg hőmérséklete -10 C +95 C -10 C +110 C Üzemi nyomás max. 6 bar / La 10-23

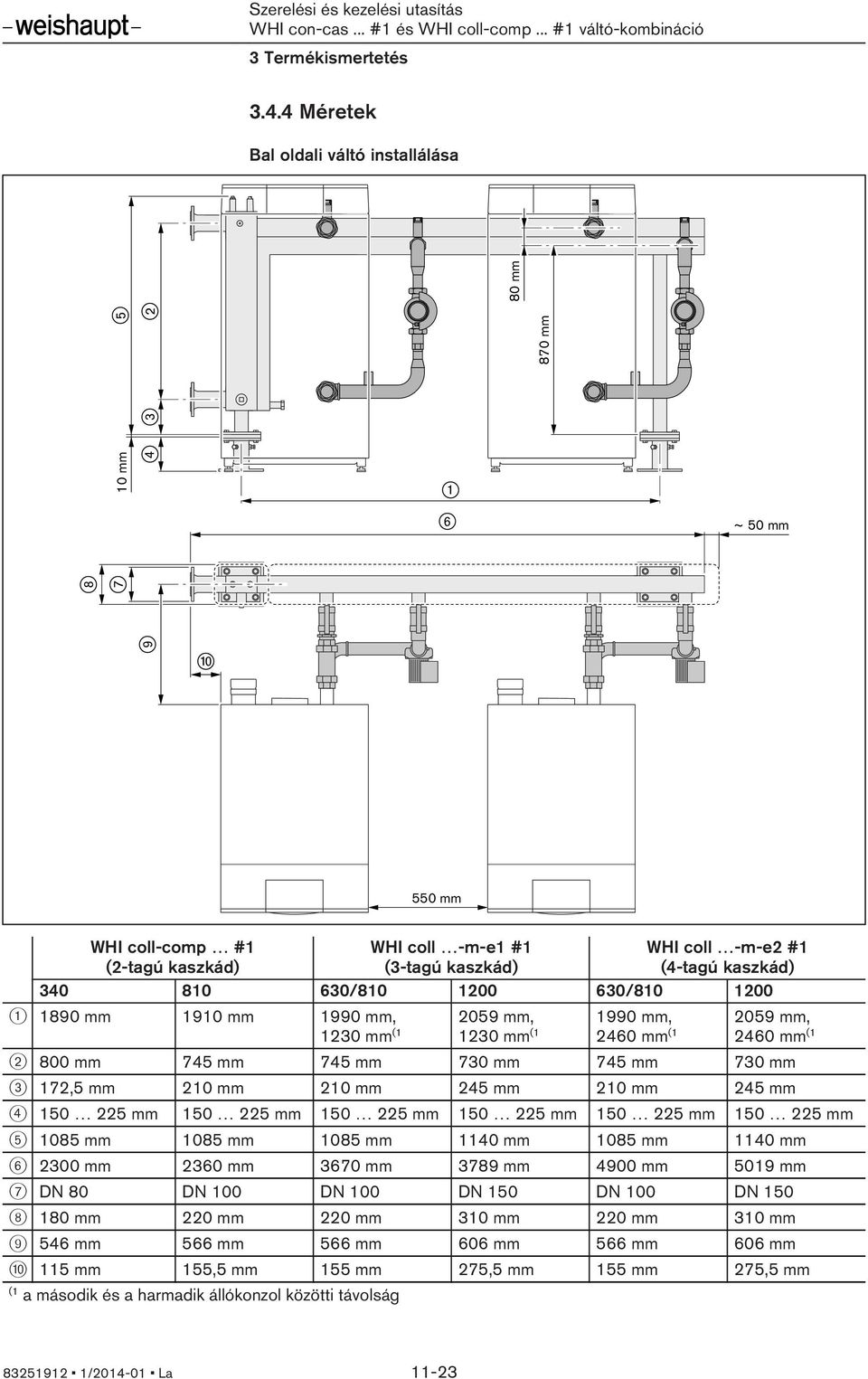

11 3 Termékismertetés Méretek Bal oldali váltó installálása 10 mm 870 mm 80 mm ~ 50 mm 550 mm WHI coll-comp #1 (2-tagú kaszkád) WHI coll -m-e1 #1 (3-tagú kaszkád) WHI coll -m-e2 #1 (4-tagú kaszkád) / / mm 1910 mm 1990 mm, 1230 mm ( mm, 1230 mm ( mm, 2460 mm ( mm, 2460 mm ( mm 745 mm 745 mm 730 mm 745 mm 730 mm 3 172,5 mm 210 mm 210 mm 245 mm 210 mm 245 mm mm mm mm mm mm mm mm 1085 mm 1085 mm 1140 mm 1085 mm 1140 mm mm 2360 mm 3670 mm 3789 mm 4900 mm 5019 mm 7 DN 80 DN 100 DN 100 DN 150 DN 100 DN mm 220 mm 220 mm 310 mm 220 mm 310 mm mm 566 mm 566 mm 606 mm 566 mm 606 mm mm 155,5 mm 155 mm 275,5 mm 155 mm 275,5 mm (1 a második és a harmadik állókonzol közötti távolság / La 11-23

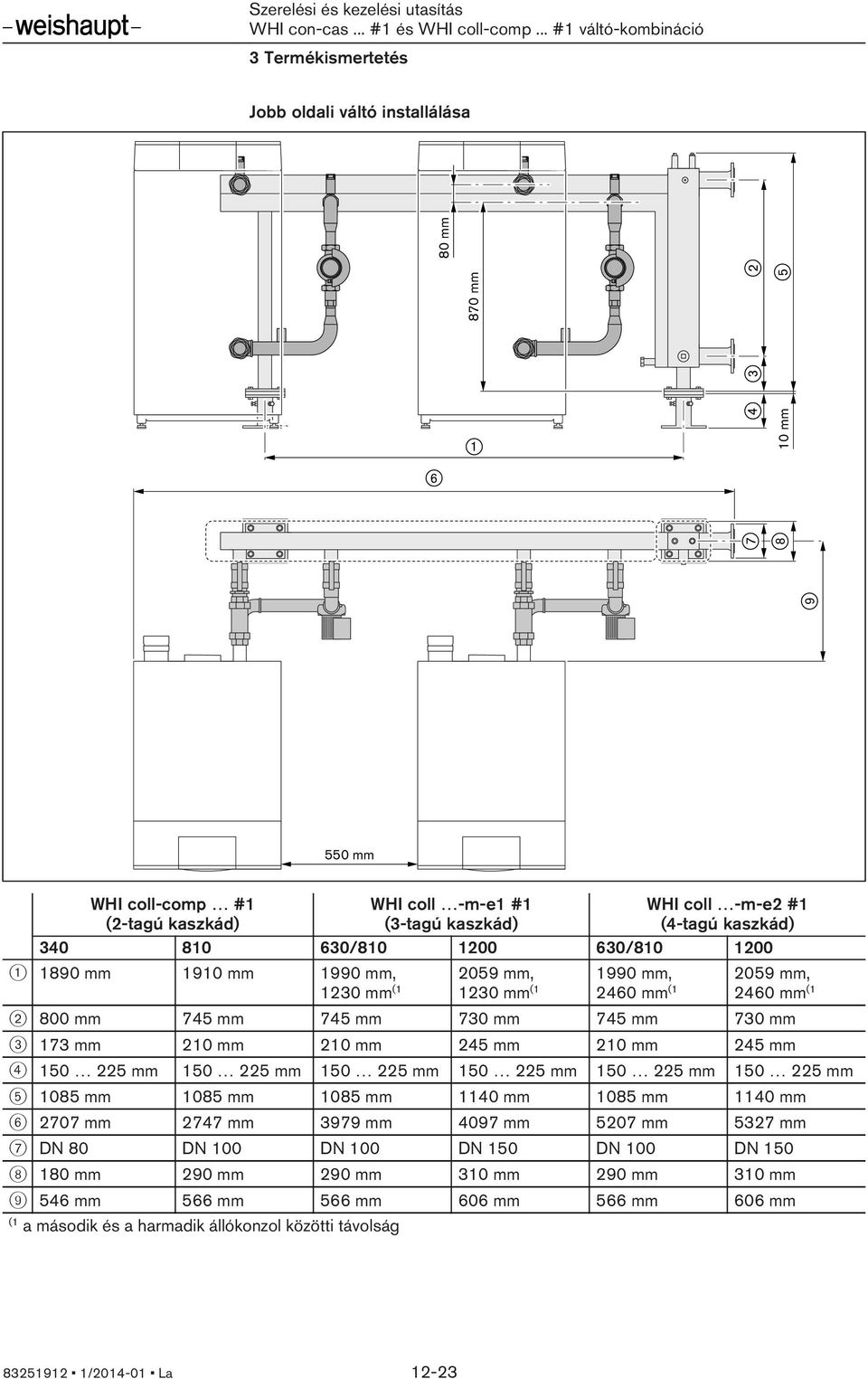

12 3 Termékismertetés Jobb oldali váltó installálása 10 mm 870 mm 80 mm 550 mm WHI coll-comp #1 (2-tagú kaszkád) WHI coll -m-e1 #1 (3-tagú kaszkád) WHI coll -m-e2 #1 (4-tagú kaszkád) / / mm 1910 mm 1990 mm, 1230 mm ( mm, 1230 mm ( mm, 2460 mm ( mm, 2460 mm ( mm 745 mm 745 mm 730 mm 745 mm 730 mm mm 210 mm 210 mm 245 mm 210 mm 245 mm mm mm mm mm mm mm mm 1085 mm 1085 mm 1140 mm 1085 mm 1140 mm mm 2747 mm 3979 mm 4097 mm 5207 mm 5327 mm 7 DN 80 DN 100 DN 100 DN 150 DN 100 DN mm 290 mm 290 mm 310 mm 290 mm 310 mm mm 566 mm 566 mm 606 mm 566 mm 606 mm (1 a második és a harmadik állókonzol közötti távolság / La 12-23

13 4 Szerelés 4 Szerelés Csatlakozók 1 Előremenő R2" 2 Visszatérő R2" WHI coll-comp 340 #1 810 #1 810-m #1 1 Primer oldali előremenő R2" R2" R2" 2 Primer oldali visszatérő R2" R2" R2" 1200-m #1 3 Szekunder oldali előremenő DN 80 / PN 6 DN 100 / PN 6 DN 150 / PN 6 4 Szekunder oldali visszatérő DN 80 / PN 6 DN 100 / PN 6 DN 150 / PN / La 13-23

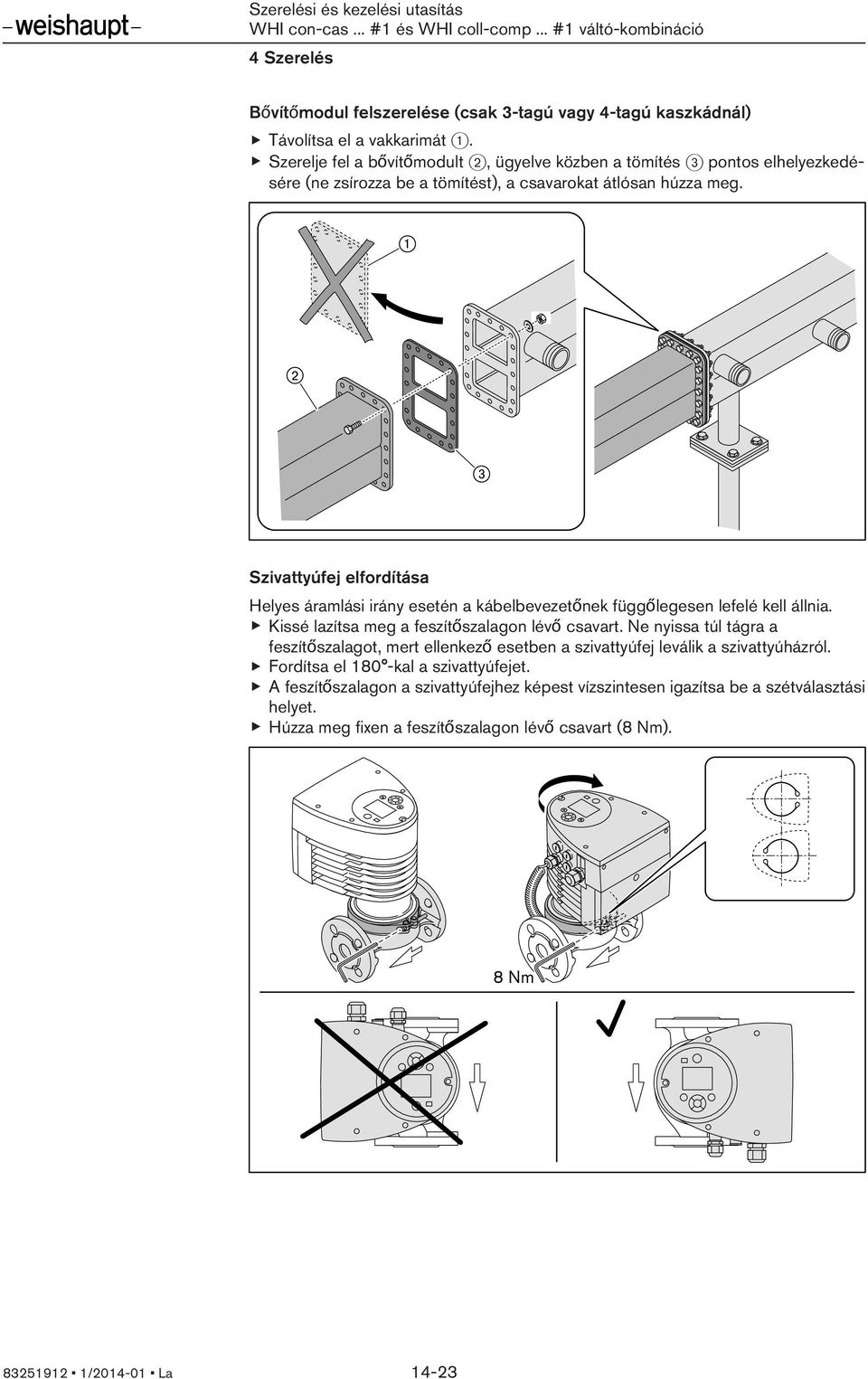

14 4 Szerelés Bővítőmodul felszerelése (csak 3-tagú vagy 4-tagú kaszkádnál) Távolítsa el a vakkarimát 1. Szerelje fel a bővítőmodult 2, ügyelve közben a tömítés 3 pontos elhelyezkedésére (ne zsírozza be a tömítést), a csavarokat átlósan húzza meg. Szivattyúfej elfordítása Helyes áramlási irány esetén a kábelbevezetőnek függőlegesen lefelé kell állnia. Kissé lazítsa meg a feszítőszalagon lévő csavart. Ne nyissa túl tágra a feszítőszalagot, mert ellenkező esetben a szivattyúfej leválik a szivattyúházról. Fordítsa el 180 -kal a szivattyúfejet. A feszítőszalagon a szivattyúfejhez képest vízszintesen igazítsa be a szétválasztási helyet. Húzza meg fixen a feszítőszalagon lévő csavart (8 Nm). 8 Nm / La 14-23

15 4 Szerelés Csatlakozókonzol beszerelése Szerelje fel az állókonzolokat 1, majd állítsa be a magasságot. Tömítőanyaggal szerelje fel a becsavarható alkatrészeket 3 a WTC-GB kazánra. Tömítőanyaggal szerelje fel a csatlakozókonzol 2 golyóscsapjait a gyűjtőre. Tömítésekkel szerelje fel a csatlakozókonzolt 2, ennek során vegye figyelembe a szivattyú 4 áramlási irányát. Rögzítse a padlóra az állókonzolokat. Csatlakoztassa a tágulási tartályt a visszatérőben lévő Rp1" csatlakozó-karmantyúra 5. WTC-GB WTC-GB Magnetit-gyűjtő (opcionális) beszerelése Távolítsa el a zárókupakot 2. Tömítéssel ellátva szerelje be a magnetit-gyűjtőt / La 15-23

16 4 Szerelés Hőszigetelés felszerelése Szerelje fel a hőszigetelést a gyűjtőre. Feszítőszalagokkal rögzítse a hőszigetelést a végekre és a csatlakozási helyekre 1. WHI coll-comp 340 # #1 WHI coll-comp 810-m # m #1 A csatlakozókozolhoz való hőszigetelés külön tartozékként kapható. Szerelje fel a hőszigetelést az előremenőre és a visszatérőre. Az illesztett részeket ragasztócsíkkal 1 kösse össze. A visszaáramlás-gátló címkéjét 2 helyezze el a hőszigetelésen. WHI con-cas 210 #1 WHI con-cas 300 # / La 16-23

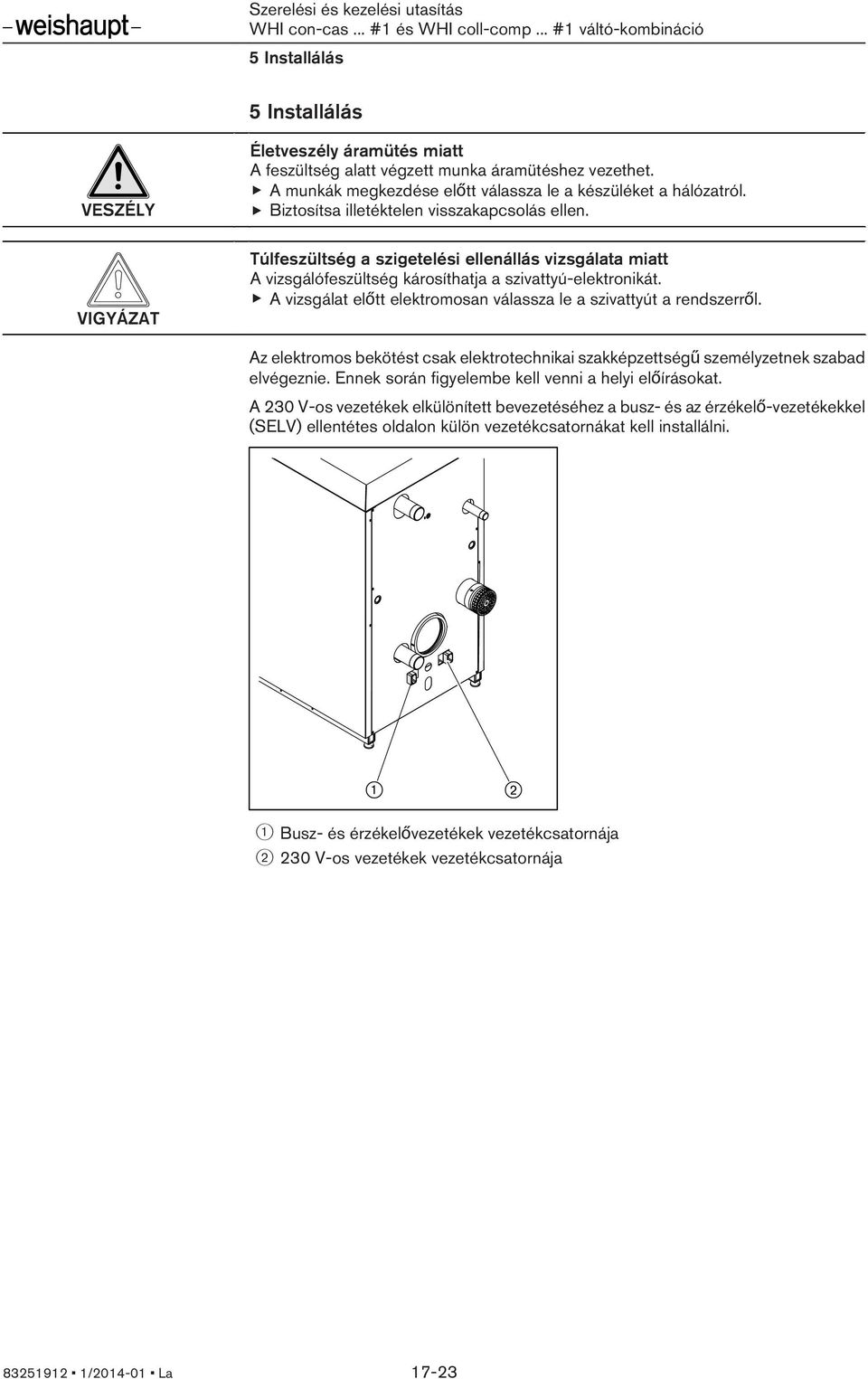

17 5 Installálás 5 Installálás VESZÉLY VIGYÁZAT Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. Túlfeszültség a szigetelési ellenállás vizsgálata miatt A vizsgálófeszültség károsíthatja a szivattyú-elektronikát. A vizsgálat előtt elektromosan válassza le a szivattyút a rendszerről. Az elektromos bekötést csak elektrotechnikai szakképzettségű személyzetnek szabad elvégeznie. Ennek során figyelembe kell venni a helyi előírásokat. A 230 V-os vezetékek elkülönített bevezetéséhez a busz- és az érzékelő-vezetékekkel (SELV) ellentétes oldalon külön vezetékcsatornákat kell installálni. 1 Busz- és érzékelővezetékek vezetékcsatornája V-os vezetékek vezetékcsatornája / La 17-23

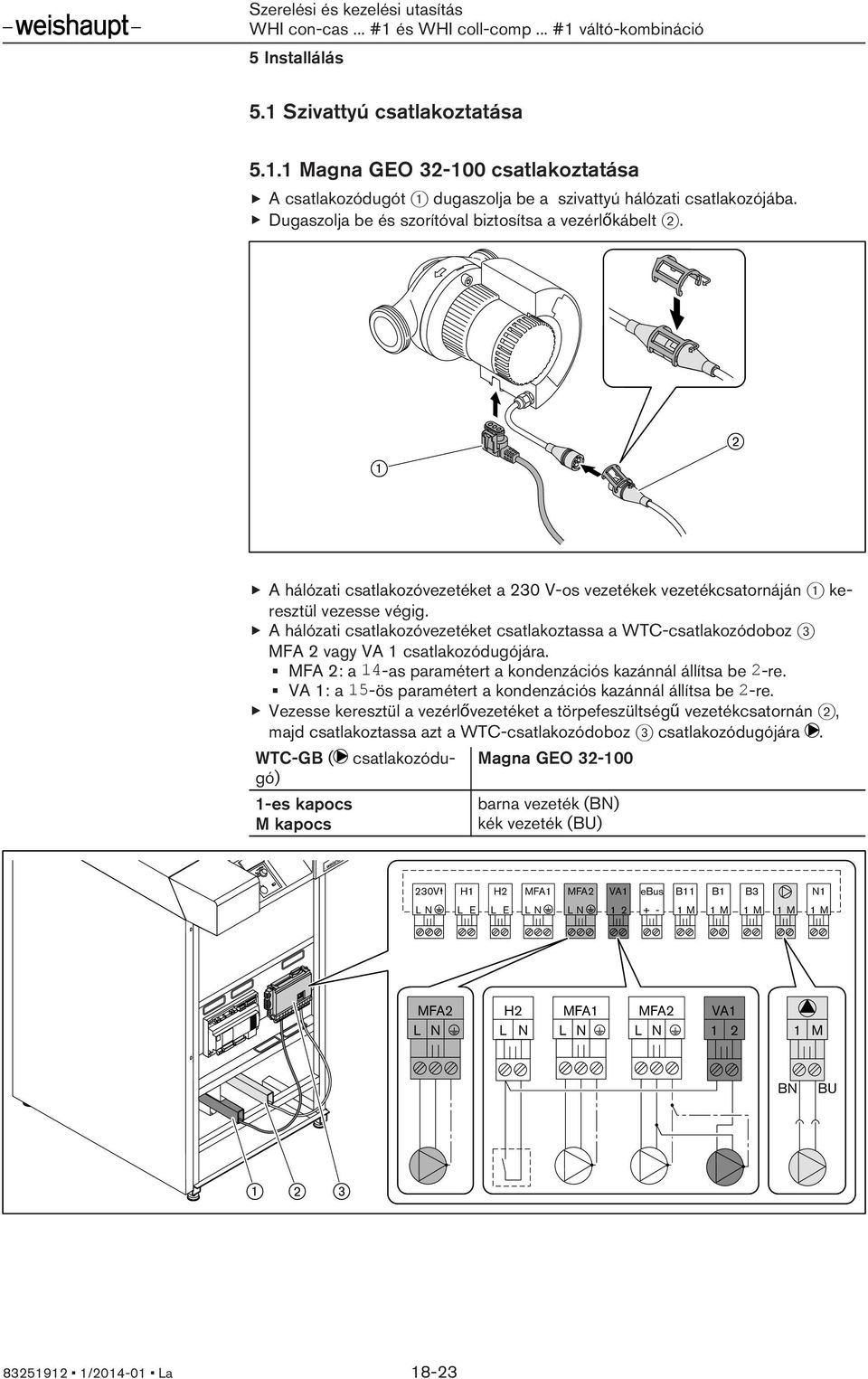

18 5 Installálás 5.1 Szivattyú csatlakoztatása Magna GEO csatlakoztatása A csatlakozódugót 1 dugaszolja be a szivattyú hálózati csatlakozójába. Dugaszolja be és szorítóval biztosítsa a vezérlőkábelt 2. A hálózati csatlakozóvezetéket a 230 V-os vezetékek vezetékcsatornáján 1 keresztül vezesse végig. A hálózati csatlakozóvezetéket csatlakoztassa a WTC-csatlakozódoboz 3 MFA 2 vagy VA 1 csatlakozódugójára. MFA 2: a 14-as paramétert a kondenzációs kazánnál állítsa be 2-re. VA 1: a 15-ös paramétert a kondenzációs kazánnál állítsa be 2-re. Vezesse keresztül a vezérlővezetéket a törpefeszültségű vezetékcsatornán 2, majd csatlakoztassa azt a WTC-csatlakozódoboz 3 csatlakozódugójára. WTC-GB ( csatlakozódugó) 1-es kapocs M kapocs Magna GEO barna vezeték (BN) kék vezeték (BU) 230V H1 H2 MFA1 MFA2 VA1 ebus B11 B1 B3 N1 L E L E M 1 M 1 M 1 M 1 M MFA2 H2 MFA1 MFA2 VA M BN BU / La 18-23

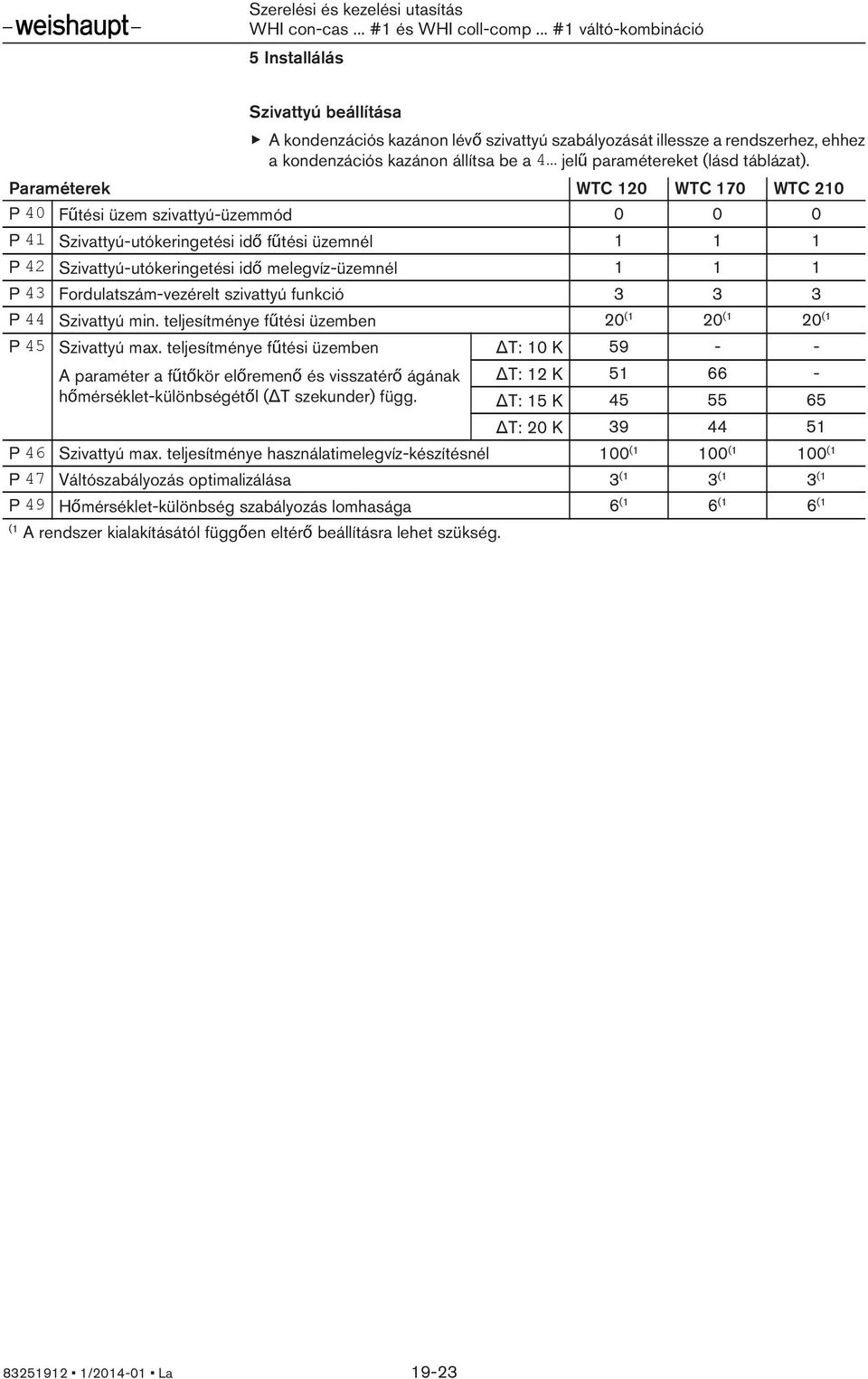

19 5 Installálás Szivattyú beállítása A kondenzációs kazánon lévő szivattyú szabályozását illessze a rendszerhez, ehhez a kondenzációs kazánon állítsa be a 4 jelű paramétereket (lásd táblázat). Paraméterek WTC 120 WTC 170 WTC 210 P 40 Fűtési üzem szivattyú-üzemmód P 41 Szivattyú-utókeringetési idő fűtési üzemnél P 42 Szivattyú-utókeringetési idő melegvíz-üzemnél P 43 Fordulatszám-vezérelt szivattyú funkció P 44 Szivattyú min. teljesítménye fűtési üzemben 20 (1 20 (1 20 (1 P 45 Szivattyú max. teljesítménye fűtési üzemben A paraméter a fűtőkör előremenő és visszatérő ágának hőmérséklet-különbségétől (ΔT szekunder) függ. ΔT: 10 K ΔT: 12 K ΔT: 15 K ΔT: 20 K P 46 Szivattyú max. teljesítménye használatimelegvíz-készítésnél 100 (1 100 (1 100 (1 P 47 Váltószabályozás optimalizálása 3 (1 3 (1 3 (1 P 49 Hőmérséklet-különbség szabályozás lomhasága 6 (1 6 (1 6 (1 (1 A rendszer kialakításától függően eltérő beállításra lehet szükség / La 19-23

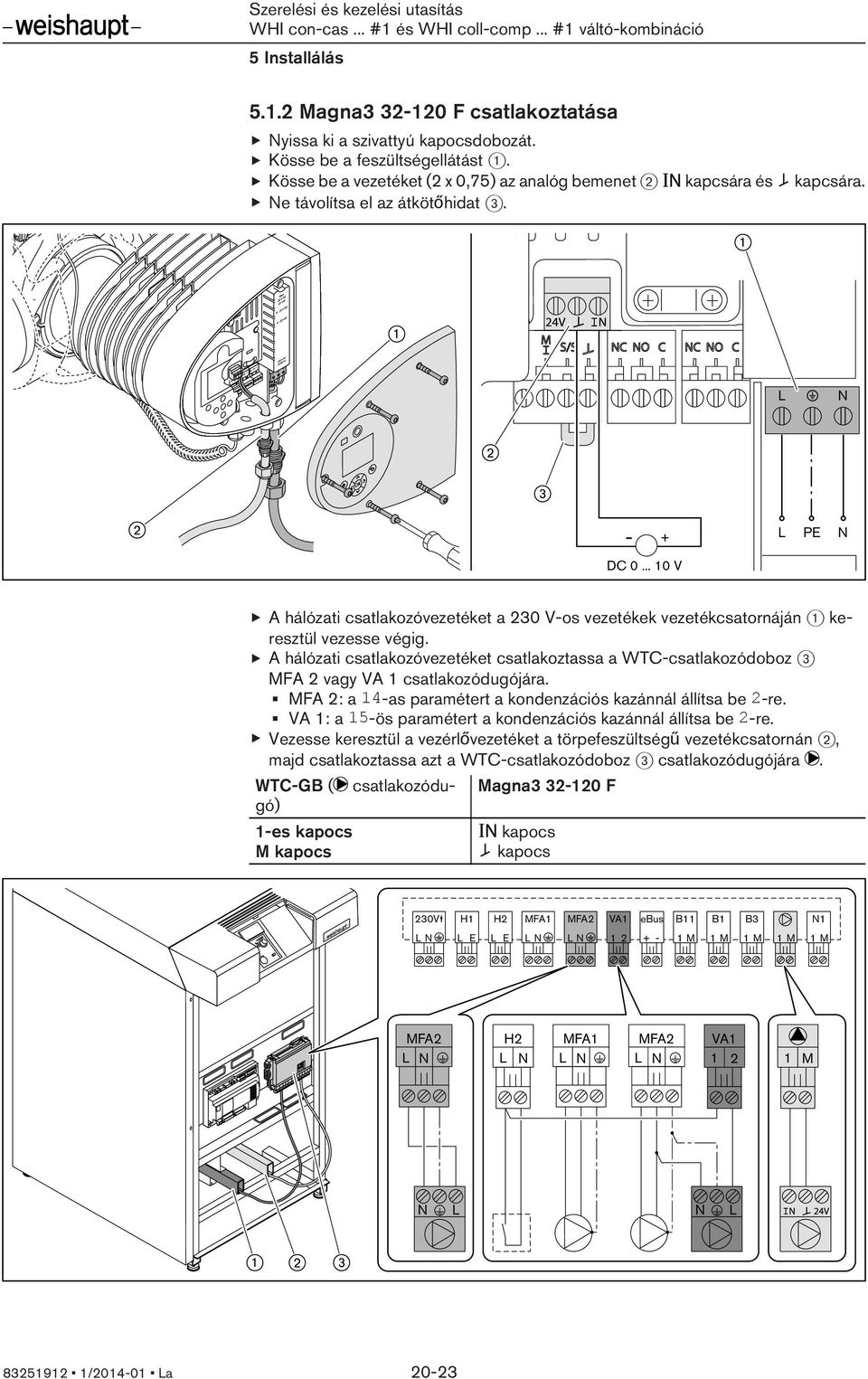

20 5 Installálás Magna F csatlakoztatása Nyissa ki a szivattyú kapocsdobozát. Kösse be a feszültségellátást 1. Kösse be a vezetéket (2 x 0,75) az analóg bemenet 2 kapcsára és kapcsára. Ne távolítsa el az átkötőhidat 3. L N - + L PE N DC V A hálózati csatlakozóvezetéket a 230 V-os vezetékek vezetékcsatornáján 1 keresztül vezesse végig. A hálózati csatlakozóvezetéket csatlakoztassa a WTC-csatlakozódoboz 3 MFA 2 vagy VA 1 csatlakozódugójára. MFA 2: a 14-as paramétert a kondenzációs kazánnál állítsa be 2-re. VA 1: a 15-ös paramétert a kondenzációs kazánnál állítsa be 2-re. Vezesse keresztül a vezérlővezetéket a törpefeszültségű vezetékcsatornán 2, majd csatlakoztassa azt a WTC-csatlakozódoboz 3 csatlakozódugójára. WTC-GB ( csatlakozódugó) 1-es kapocs M kapocs Magna F kapocs kapocs 230V H1 H2 MFA1 MFA2 VA1 ebus B11 B1 B3 N1 L E L E M 1 M 1 M 1 M 1 M MFA2 H2 MFA1 MFA2 VA M N L N L / La 20-23

21 5 Installálás Szivattyú beállítása A szivattyút külső 0 10 V-os vezérlésre és állandó jelleggörbére kell beállítani. Az Assist / üzembe helyezési támogatás menüben válassza ki a Szabályozási mód beállítása paramétert és állítsa be a Konst. jellegg. módot. Tovább a Parancsolt érték illesztéséig és a táblázat szerint állítsa be a parancsolt értéket. Fűtőkör hőmérséklet-különbsége (ΔT szekunder) 10 K 12 K 15 K 20 K WTC 250-A 76% 58% 46% 36% WTC 300-A - 68% 53% 40% Tovább az Összefoglalásig és OK-val hagyja jóvá. Az Assist / analóg bemenet beállítása menüben válassza ki a Külső parancsolt érték eltolása paramétert és állítson be 0-10 V-ot. Tovább az Összefoglalásig és OK-val hagyja jóvá. A Beállítás / parancsolt érték eltolása menüben válassza ki a Külső parancsolt érték funkció paramétert, állítson be Lineárisan MIN-hoz funkciót és OK-val hagyja jóvá. A kondenzációs kazánon lévő szivattyú szabályozását illessze a rendszerhez, ehhez a kondenzációs kazánon állítsa be a 4 jelű paramétereket (lásd táblázat). Paraméterek P 40 Fűtési üzem szivattyú-üzemmód 0 P 41 Szivattyú-utókeringetési idő fűtési üzemnél 1 P 42 Szivattyú-utókeringetési idő melegvíz-üzemnél 1 P 43 Fordulatszám-vezérelt szivattyú funkció 3 P 44 Szivattyú min. teljesítménye fűtési üzemben 20 (1 P 45 Szivattyú max. teljesítménye fűtési üzemben 100 P 46 Szivattyú max. teljesítménye használatimelegvízkészítésnél 100 (1 P 47 Váltószabályozás optimalizálása 3 (1 P 49 Hőmérséklet-különbség szabályozás lomhasága 4 (1 Magna F (1 A rendszer kialakításától függően eltérő beállításra lehet szükség / La 21-23

22 5 Installálás 5.2 Váltóhőmérséklet-érzékelő installálása Távolítsa el a menetes gyűrűt 1 a szorítógumival együtt a merülőhüvelyből, majd tolja rá az érzékelőre 2. Vigyen fel hővezető pasztát az érzékelőre. Ütközésig dugja be az érzékelőt a merülőhüvelybe, majd a menetes gyűrűvel fixen csavarja be azt. A váltóhőmérséklet-érzékelő vezetékét kösse be a kaszkádszabályozó B22 jelű kapcsára (lásd a WCM-K szerelési és üzemeltetési utasítását) / La 22-23

23 6 Címszójegyzék Á Ártalmatlanítás... 5 B Biztonsági intézkedések... 5 C Csatlakozási terv... 18, 20 Csatlakozókonzol... 8 E Elektromos adatok...10 Elektromos bekötés...17 Előremenő...13 É Érzékelő...8, 22 F Felszerelés bal oldalra... 7 Felszerelés jobb oldalra... 7 Feszültségellátás...10 G Gyűjtő... 8 S Szállítás...10 Szállítószivattyú... 9 Szavatosság... 4 Szekunder oldal...13 Szerelés...13 Szivattyú hálózati csatlakoztatása... 18, 20 Szivattyú vezérlő-csatlakoztatása... 18, 20 Szivattyútípus...10 T Tárolás...10 Teljesítményfelvétel...10 Típuskód... 6 Ü Üzemi nyomás...10 V Váltó...8, 13 Váltóhőmérséklet-érzékelő...9, 22 Védettségi osztály...10 Vezérlő-csatlakozás...20 Visszaáramlás-gátló... 9 Visszatérő...13 H Hálózati feszültség...10 Hőmérséklet...10 Hőmérséklet-érzékelő...22 I Iszapmentesítő... 8 J Jótállás... 4 K Környezeti feltételek...10 L Légtelenítő... 8 M Magnetit-gyűjtő...9, 15 Méretek...12 Merülőhüvely... 8 N Névleges áram...10 P Primer oldal / La 23-23

24 Weishaupt Hőtechnikai Kft H-2051 Biatorbágy Budai u. 6. Tel.: Fax: Weishaupt az Önközelében? Címek, telefonszámok stb. a alatt találhatók. Mindennemű változtatás jogát fenntartjuk. Utánnyomása tilos. A komplett program: megbízható technika és gyors, professzionális szerviz W-égők 570 kw-ig A már milliószor bevált kompakt égők takarékosak és megbízhatóak. Olaj-, gáz- és gáz/olaj tüzelésű égők családi házak és társasházak, valamint ipari üzemek számára. A purflam égő, különleges keverőrendszerével, szinte korommentesen égeti el az olajat, csökkentett NO x -emisszióval. Fali kondenzációs olaj és gáz kondenzációs rendszerek 240 kw-ig A WTC-GW és WTC-OW fali készülékek a legnagyobb komfort- és gazdaságossági igények kielégítésére készültek. Modulációs üzeme révén ezek a készülékek különösen csendesek és takarékosak. WM monarch és ipari égők kw-ig Álló kondenzációs olaj és gáz kondenzációs rendszerek kw-ig A legendás ipari égők hosszú élettartamúak és sokoldalúan alkalmazhatók. Az olaj-, gáz- és gáz/olaj tüzelésű égők különböző kiviteli változatai a legkülönbözőbb hőigényekhez alkalmasak a legkülönbözőbb területeken és alkalmazásokban. A WTC-GB és a WTC-OB álló készülékek hatékonyak, alacsony emissziójúak és sokoldalúan használhatók. Akár 4 kondenzációs gázkazán kaszkádba kapcsolásával nagy teljesítményigény elégíthető ki. WK égők kw-ig Szolárrendszerek Modulfelépítésű ipari égők: illeszthetők, robusztusak, nagy teljesítményűek. A legnehezebb körülmények között is megbízhatóan teljesítik feladatukat ezek az olaj-, gáz- és kéttüzelőanyagos égők. A szép formájú síkkollektor a Weishaupt fűtési rendszerek ideális kiegészítője. Alkalmasak szoláris melegvízkészítésre valamint fűtésrásegítésre. A tetőre, tetőbe és lapostetőre szerelhető változatokkal a Nap energiája szinte bármilyen tetőn hasznosítható. multiflam égők kw-ig Vízmelegítők / energiatárolók A közepes és nagyégőkhöz kifejlesztett innovatív Weishaupt-technológia minimális emissziós értékeket nyújt 17 MW-ig. Szabadalmaztatott keverőrendszerű égők olaj-, gáz- és kéttüzelőanyagos üzem számára. A használatimelegvíz-készítéshez kínált széles készülék-választék felöleli a klasszikus vízmelegítőket, a szolártárolókat, a hőszivattyúkhoz való tárolókat valamint az energiatárolókat. MSR-technika / Neuberger épületautomatizáció A kapcsolószekrénytől egészen az épületfelügyeleti rendszerek komplett vezérléséig a korszerű mérés-, vezérlés- és szabályozástechnika teljes választéka megtalálható a Weishauptnál. Jövőorientált, gazdaságos és rugalmas. Hőszivattyúk 130 kw-ig A hőszivattyúk választéka a levegőből, a földből vagy a talajvízből nyert hő hasznosítására nyújt kiváló megoldásokat. A legtöbb rendszer alkalmas épületek hűtésére is. Szerviz A Weishaupt vevői nyugodtak lehetnek abban, hogy a speciális tudás és szerszámok mindig rendelkezésre állnak amikor csak szükséges. Szerviztechnikusaink sokoldalúan képzettek és minden terméket tökéletesen ismernek az égőktől a hőszivattyúkig, kondenzációs kazánoktól a szolárkollektorig. Földszondafúrás A BauGrund Süd leányvállalat révén a Weishaupt földszonda és kútfúrást kínál. Több mint berendezés és több mint 2 millió fúrási méter tapasztalatával a BauGrund Süd átfogó szolgáltatási választékot nyújt / La
