Szerelési és kezelési utasítás. Kaszkádszabályozó WCM-KA /

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Szerelési és kezelési utasítás. Kaszkádszabályozó WCM-KA 3.0 83258412 1/2013-04"

Átírás

1 /

2 1 Üzemeltetési tanácsok Üzemeltetői útmutató Szimbólumok Célcsoport Szavatosság és jótállás Biztonság Rendeltetésszerű használat Biztonsági intézkedések Elektromos csatlakozás Tisztítás és a felhasznált anyagok ártalmatlanítása Termékismertetés Típuskód Hidraulika-változatok Használatimelegvíz-töltés egy készülékkel Használatimelegvíz-töltés az összes készülékkel Puffertároló-szabályozás egy érzékelővel Puffertároló-szabályozás 2 érzékelővel Rendszerleválasztás és használatimelegvíz-töltés az összes készülékkel Rendszerleválasztás és puffertároló-szabályozás egy érzékelővel Rendszerleválasztás és puffertároló-szabályozás két érzékelővel Szabályozási változatok Szivattyús fűtőkör #1 WCM-KA segítségével Szivattyús fűtőkör #1 WCM-FS segítségével Kaszkád szabályozása Műszaki adatok Elektromos adatok Engedélyezési adatok Környezeti feltételek Kompatibilitás Szerelés A házfedél kinyitása Aljzat felszerelése Elektromos installálás A WCM-KA kaszkádszabályozó külső csatlakozói Be- és kimenetek Külső szivattyú csatlakoztatása Teljesítmény-távvezérlés (parancsolt érték külső megadása) ebus Kezelőmező A kezelőszintek áttekintése / La 2-119

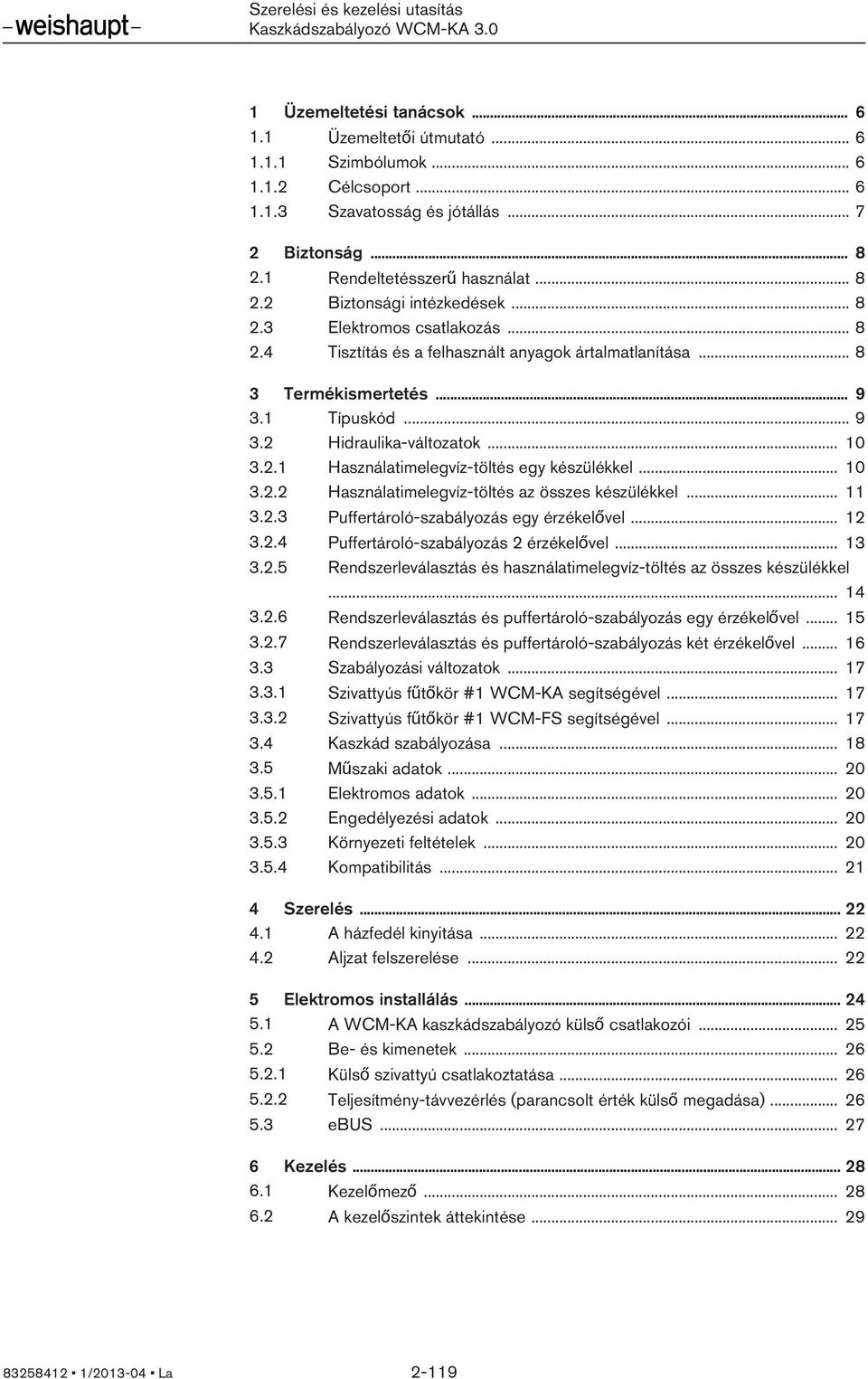

3 6.3 Kijelző Standard kijelzés A standard kijelzés beállítási szintje Zavar kijelzése Karbantartás kijelzése Időjelzőhasáb kijelzése Beállítások a standard kijelzésen Parancsolt melegvíz-hőmérséklet beállítása Információk lekérdezése Kaszkád üzemmód beállítása Üzemeltető #1-szint az #1 fűtőkörhöz Üzemeltető #1 menüstruktúra az #1 fűtőkörhöz #1 fűtőkör üzemmódjának beállítása Normál helyiséghőmérséklet beállítása Csökkentett helyiséghőmérséklet beállítása Normál parancsolt előremenő-hőmérséklet beállítása Csökkentett parancsolt előremenő-hőmérséklet beállítása Meredekség beállítása A fagyvédelmi helyiséghőmérséklet beállítása A nyári/téli átkapcsolás beállítása A szabadság-időtartam beállítása Szabadság-hőmérsékletszint beállítása A szabadság-funkció idő előtti ése Időprogram lekérdezése Időprogram megváltoztatása Szakember #1-szint az #1 fűtőkörhöz Szakember #1 menüstruktúra a #1 fűtőkörhöz A #1 fűtőkör aktiválása #1 fűtőkörtípus beállítása #1 szabályozási típus beállítása Minimális előremenő-hőmérséklet beállítása Maximális előremenő-hőmérséklet beállítása Csökkentett üzem beállítása A fagyvédelmi határ beállítása A bekapcsolási optimalizálás beállítása Az épület építési módjának beállítása Rendszer-információk lekérdezése / La 3-119

4 6.7 Szakember KA-szint A szakember KA-szint menüstruktúrája Nyelv beállítása A kondenzációs készülékek konfigurációjának ellenőrzése WCM-KA konfigurációjának ellenőrzése Fogyasztók konfigurációjának ellenőrzése Kontraszt beállítása A megvilágítás beállítása Az MFA... kimenet funkciójának beállítása A VA kimenet funkciójának beállítása A H1 bemenet funkciójának beállítása Különleges szint beállítása Az N1 bemenet beállítása Kimenetek tesztelése A sorrendváltás beállítása A sorrendváltási idő beállítása Kazánsorrend beállítása Az alsó modulációs határ beállítása A felső modulációs határ beállítása Tiltási idő beállítása A leszabályozási különbség beállítása A teljesítmény-szabályozó 1/P tényezőjének beállítása A teljesítmény-szabályozó I-tényezőjének beállítása Váltóhőmérséklet-emelés beállítása Minimális előremenő-hőmérséklet (B22 érzékelő) beállítása Maximális előremenő-hőmérséklet (B22 érzékelő) beállítása Pufferhőmérséklet-emelés beállítása Puffer kapcsolási különbség beállítása Használatimelegvíz-változat beállítása Normál parancsolt melegvíz-hőmérséklet beállítása Csökkentett parancsolt melegvíz-hőmérséklet beállítása Maximális használatimelegvíz-hőmérséklet beállítása Használati melegvíz kapcsolási különbségének beállítása Melegvízhőmérséklet-emelés beállítása A maximális melegvíztöltési idő beállítása A maximális melegvíz-teljesítmény beállítása A legionellavédelmi funkció beállítása Parancsolt antilegionella-hőmérséklet beállítása A legionellavédelmi funkció időpontjának beállítása A cirkuláció beállítása legionellavédelmi funkciónál A cirkulációs idő beállítása Dátum, idő és a nyári időszámítás átkapcsolásának beállítása Időprogramok lekérdezése Időprogram megváltoztatása Rendszerinformáció lekérdezése Reset / La 4-119

5 7 Üzembe helyezés Előfeltételek Kondenzációs készülékek illesztése a kaszkádüzemhez ebus címzése ebus-energiamérleg Üzembe helyezési lépések Nyelv beállítása A #1 fűtőkör aktiválása A fűtési rendszer konfigurálása Konfiguráció ellenőrzése Dátum, idő és a nyári időszámítás átkapcsolásának beállítása Hibakeresés Hibakód Műszaki dokumentumok Érzékelő-jellemzők Címszójegyzék / La 5-119

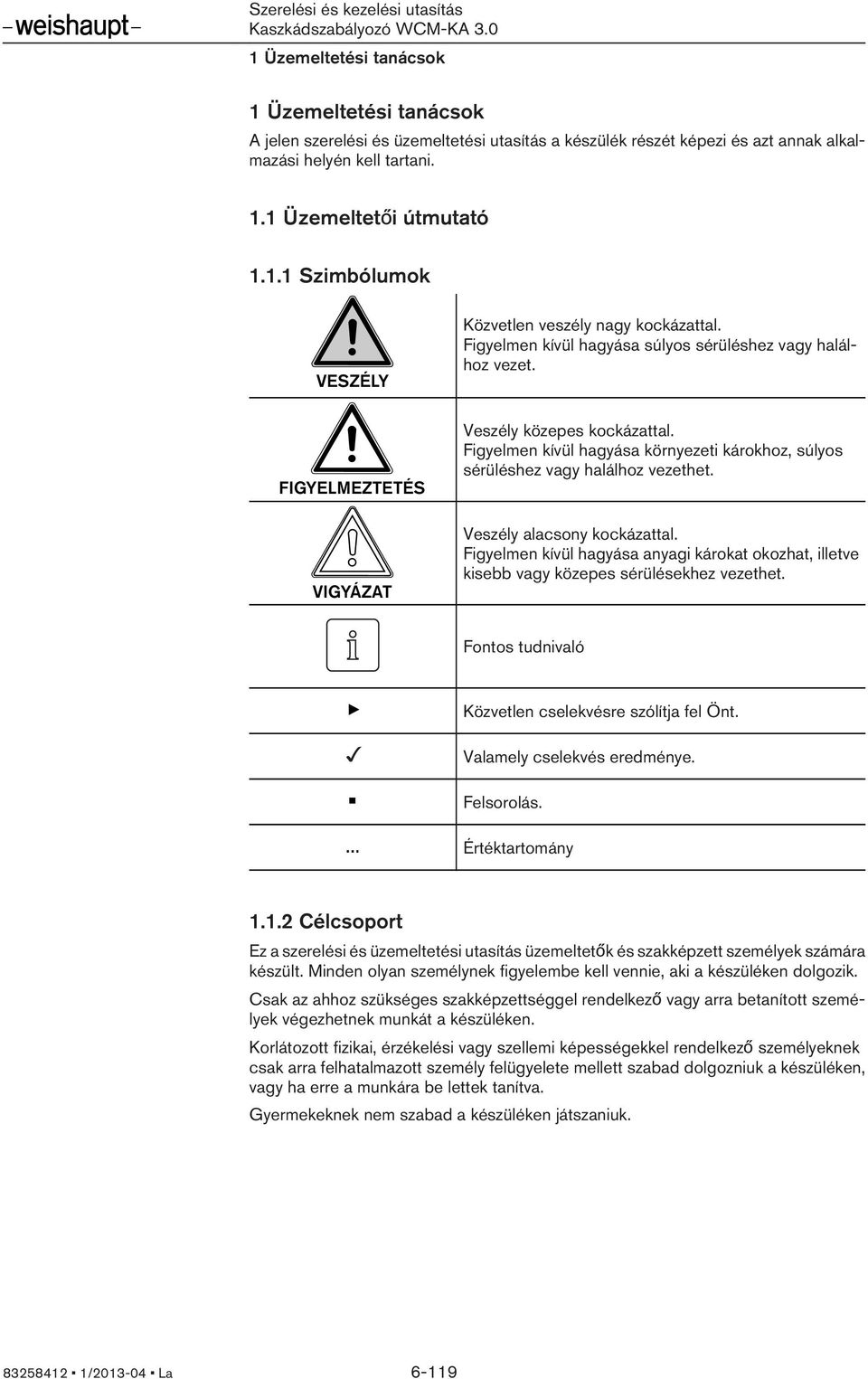

6 1 Üzemeltetési tanácsok 1 Üzemeltetési tanácsok A jelen szerelési és üzemeltetési utasítás a készülék részét képezi és azt annak alkalmazási helyén kell tartani. 1.1 Üzemeltetői útmutató Szimbólumok VESZÉLY Közvetlen veszély nagy kockázattal. Figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezet. FIGYELMEZTETÉS VIGYÁZAT Veszély közepes kockázattal. Figyelmen kívül hagyása környezeti károkhoz, súlyos sérüléshez vagy halálhoz vezethet. Veszély alacsony kockázattal. Figyelmen kívül hagyása anyagi károkat okozhat, illetve kisebb vagy közepes sérülésekhez vezethet. Fontos tudnivaló Közvetlen cselekvésre szólítja fel Önt. Valamely cselekvés eredménye. Felsorolás. Értéktartomány Célcsoport Ez a szerelési és üzemeltetési utasítás üzemeltetők és szakképzett személyek számára készült. Minden olyan személynek figyelembe kell vennie, aki a készüléken dolgozik. Csak az ahhoz szükséges szakképzettséggel rendelkező vagy arra betanított személyek végezhetnek munkát a készüléken. Korlátozott fizikai, érzékelési vagy szellemi képességekkel rendelkező személyeknek csak arra felhatalmazott személy felügyelete mellett szabad dolgozniuk a készüléken, vagy ha erre a munkára be lettek tanítva. Gyermekeknek nem szabad a készüléken játszaniuk / La 6-119

7 1 Üzemeltetési tanácsok Szavatosság és jótállás Személyi sérülésekkel és anyagi károkkal kapcsolatos garanciális és jótállási igények kizártak, ha azok a következő okok közül egy vagy több okra vezethetők vissza: a távvezérlőegység nem rendeltetésszerű használata. a kezelési utasítás figyelmen kívül hagyása. a készülék hiba jelentkezése ellenére történő továbbüzemeltetése, szakszerűtlenül végrehajtott javítások, nem eredeti Weishaupt-pótalkatrészek felhasználása, vis maior / La 7-119

8 2 Biztonság 2 Biztonság 2.1 Rendeltetésszerű használat A WCM-KA kaszkádszabályozó egy, legfeljebb 4 darab WTC típusú kondenzációs készülékből álló kondenzációs kaszkád szabályozására alkalmas. 2.2 Biztonsági intézkedések A biztonság szempontjából lényeges hibákat haladéktalanul meg kell szüntetni. 2.3 Elektromos csatlakozás Feszültség alatt álló alkatrészeken végzendő munka esetén: tartsa be a BGV A3 sz. német balesetvédelmi előírásokat és a helyi előírásokat, csak EN szerinti szerszámokat használjon. 2.4 Tisztítás és a felhasznált anyagok ártalmatlanítása A készülék tisztításához használt anyagokat szakszerűen és környezetkímélő módon kell kezelni és ártalmatlanítani. Ennek során figyelembe kell venni a helyi előírásokat / La 8-119

9 3 Termékismertetés 3 Termékismertetés 3.1 Típuskód WCM építési sorozat: Weishaupt Condens Manager -KA építési mód: kaszkádszabályozó 3.0 konstrukciós szint / La 9-119

10 3 Termékismertetés 3.2 Hidraulika-változatok Használatimelegvíz-töltés egy készülékkel A kondenzációs készüléket a használatimelegvíz-töltéshez #A címmel kell címezni. A melegvíz-töltés és a cirkuláció időbeli vezérlése a WCM-KA kaszkádszabályozóval történik. Az alábbiak csatlakoztatandók a WTC #A-ra: a B3 melegvízhőmérséklet-érzékelő a 10. sz. kapocsra, az M3 háromutú szelep az MFA kimenetre, a M7 cirkulációs szivattyú a VA1 kimenetre. B1 WCM-KA HK WTC... #A WTC... #B FS B62 M7 EM #2 M22 M42 M3 B22 B3 FS #2, #L EM #2 WCM-KA HK B1 B3 B22 B62 M3 M7 M22 M42 WCM-FS távvezérlőegység WCM-EM bővítőmodul WCM-KA kaszkádszabályozó Fűtőkör Külsőhőmérséklet-érzékelő Melegvízhőmérséklet-érzékelő Váltóhőmérséklet-érzékelő 2. fűtőkör előremenőhőmérséklet-érzékelő Használati melegvíz háromutú szelep az MFA kimeneten Cirkulációs szivattyú a VA1 kimeneten 2. fűtőköri szivattyú 2. fűtőköri keverőszelep / La

11 3 Termékismertetés Használatimelegvíz-töltés az összes készülékkel A melegvíz-töltőkör a WCM-KA kaszkádszabályozóhoz van hozzárendelve. A melegvízhőmérséklet-érzékelőt a WCM-KA kaszkádszabályozó B23 kapcsára kell csatlakoztatni. WCM-KA B1 M7 HK WTC... #A WTC... #B B62 B23 FS EM M22 #2 M42 M3 B22 FS #2, #L EM #2 WCM-KA HK B1 B22 B23 B62 M3 M7 M22 M42 WCM-FS távvezérlőegység WCM-EM bővítőmodul WCM-KA kaszkádszabályozó Fűtőkör Külsőhőmérséklet-érzékelő Váltóhőmérséklet-érzékelő Melegvízhőmérséklet-érzékelő 2. fűtőkör előremenőhőmérséklet-érzékelő Melegvíz-töltőszivattyú Cirkulációs szivattyú 2. fűtőköri szivattyú 2. fűtőköri keverőszelep / La

12 3 Termékismertetés Puffertároló-szabályozás egy érzékelővel Az egy érzékelővel történő szabályozásnál csak a puffer felső részének töltését végzi a kondenzációs készülékekből álló kaszkád. A puffer alsó részének töltése külső hőforrással (pl. szolárhővel) történik. WCM-KA B1 HK B23 WTC... #A WTC... #B FS B62 B22 EM M22 #2 M3 M42 B20 FS #2, #L EM #2 WCM-KA HK B1 B20 B22 B23 B62 M3 M22 M42 WCM-FS távvezérlőegység WCM-EM bővítőmodul WCM-KA kaszkádszabályozó Fűtőkör Külsőhőmérséklet-érzékelő Pufferhőmérséklet-érzékelő fent Váltóhőmérséklet-érzékelő Melegvízhőmérséklet-érzékelő 2. fűtőkör előremenőhőmérséklet-érzékelő Melegvíz-töltőszivattyú 2. fűtőköri szivattyú 2. fűtőköri keverőszelep / La

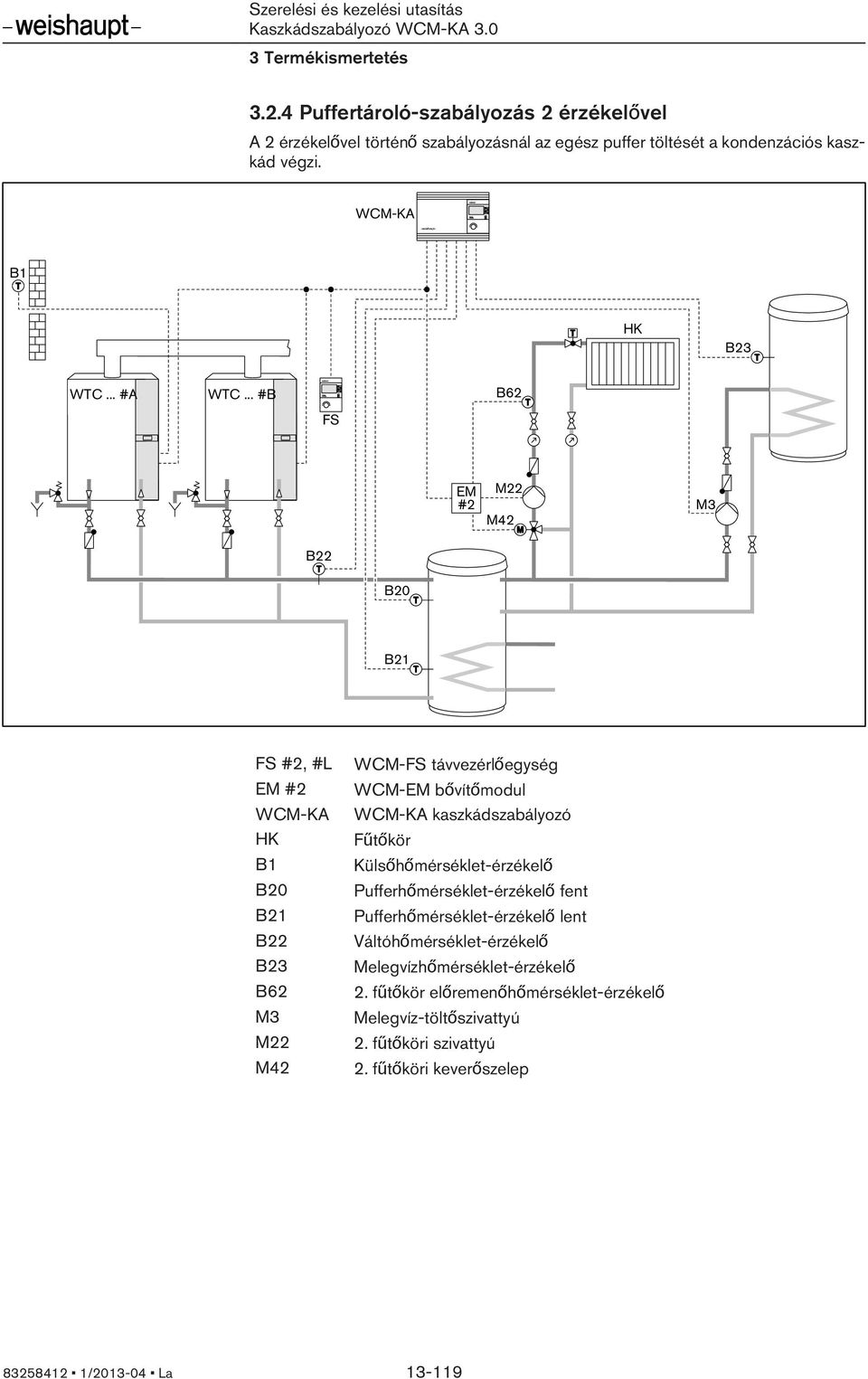

13 3 Termékismertetés Puffertároló-szabályozás 2 érzékelővel A 2 érzékelővel történő szabályozásnál az egész puffer töltését a kondenzációs kaszkád végzi. WCM-KA B1 HK B23 WTC... #A WTC... #B FS B62 B22 EM M22 #2 M3 M42 B20 B21 FS #2, #L EM #2 WCM-KA HK B1 B20 B21 B22 B23 B62 M3 M22 M42 WCM-FS távvezérlőegység WCM-EM bővítőmodul WCM-KA kaszkádszabályozó Fűtőkör Külsőhőmérséklet-érzékelő Pufferhőmérséklet-érzékelő fent Pufferhőmérséklet-érzékelő lent Váltóhőmérséklet-érzékelő Melegvízhőmérséklet-érzékelő 2. fűtőkör előremenőhőmérséklet-érzékelő Melegvíz-töltőszivattyú 2. fűtőköri szivattyú 2. fűtőköri keverőszelep / La

14 3 Termékismertetés Rendszerleválasztás és használatimelegvíz-töltés az összes készülékkel A melegvíz-töltőkör a WCM-KA kaszkádszabályozóhoz van hozzárendelve. A melegvízhőmérséklet-érzékelőt a WCM-KA kaszkádszabályozó B23 kapcsára kell csatlakoztatni. WCM-KA B1 M7 HK WTC-GB... #A WTC-GB... #B FS B62 B23 EM M22 #2 M42 M3 B24 B22 FS #2, #L EM #2 WCM-KA HK B1 B22 B23 B24 B62 M3 M7 M22 M42 WCM-FS távvezérlőegység WCM-EM bővítőmodul WCM-KA kaszkádszabályozó Fűtőkör Külsőhőmérséklet-érzékelő Lemezes hőcserélő szekunder érzékelője Melegvízhőmérséklet-érzékelő Lemezes hőcserélő primér érzékelője 2. fűtőkör előremenőhőmérséklet-érzékelő Melegvíz-töltőszivattyú Cirkulációs szivattyú 2. fűtőköri szivattyú 2. fűtőköri keverőszelep / La

15 3 Termékismertetés Rendszerleválasztás és puffertároló-szabályozás egy érzékelővel Az egy érzékelővel történő szabályozásnál csak a puffer felső részének töltését végzi a kondenzációs készülékekből álló kaszkád. A puffer alsó részének töltése külső hőforrással (pl. szolárhővel) történik. WCM-KA B1 HK B23 WTC-GB... #A WTC-GB... #B FS B62 EM M22 #2 M3 M42 B24 B22 B20 M50 FS EM#2 WCM-KA HK B1 B20 B22 B23 B24 B62 M3 M22 M42 M50 WCM-FS távvezérlőegység WCM-EM bővítőmodul WCM-KA kaszkádszabályozó Fűtőkör Külsőhőmérséklet-érzékelő Pufferhőmérséklet-érzékelő fent Lemezes hőcserélő szekunder érzékelője Melegvízhőmérséklet-érzékelő Lemezes hőcserélő primér érzékelője 2. fűtőkör előremenőhőmérséklet-érzékelő Melegvíz-töltőszivattyú 2. fűtőköri szivattyú 2. fűtőköri keverőszelep Szállítószivattyú / La

16 3 Termékismertetés Rendszerleválasztás és puffertároló-szabályozás két érzékelővel A 2 érzékelővel történő szabályozásnál az egész puffer töltését a kondenzációs kaszkád végzi. WCM-KA B1 HK B23 WTC-GB... #A WTC-GB... #B FS B62 EM M22 #2 M3 M42 B24 B22 B20 B21 M50 FS EM#2 WCM-KA HK B1 B20 B21 B22 B23 B24 B62 M3 M22 M42 M50 WCM-FS távvezérlőegység WCM-EM bővítőmodul WCM-KA kaszkádszabályozó Fűtőkör Külsőhőmérséklet-érzékelő Pufferhőmérséklet-érzékelő fent Pufferhőmérséklet-érzékelő lent Lemezes hőcserélő szekunder érzékelője Melegvízhőmérséklet-érzékelő Lemezes hőcserélő primér érzékelője 2. fűtőkör előremenőhőmérséklet-érzékelő Melegvíz-töltőszivattyú 2. fűtőköri szivattyú 2. fűtőköri keverőszelep Szállítószivattyú / La

17 3 Termékismertetés 3.3 Szabályozási változatok Szivattyús fűtőkör #1 WCM-KA segítségével A #1 szivattyús fűtőkör szabályozását a WCM-KA végzi. A többi fűtőkör szabályozása WCM-FS és WCM-EM segítségével történik. WCM-FS#L központi vezérlőpont használata lehetséges. WCM-KA, HK#1 FS #L WTC 45 #A WTC 60 #B 1 Központi vezérlőpont (opcionális) Szivattyús fűtőkör #1 WCM-FS segítségével A #1 szivattyús fűtőkör szabályozása #1 című WCM-FS-sel történik, a WCM-KAban a #1 fűtőkör deaktiválva van. Központi vezérlőpont nem lehetséges. WCM-KA FS #1 WTC 45 #A WTC 60 #B / La

18 3 Termékismertetés 3.4 Kaszkád szabályozása Teljesítmény-szabályozás A szükséges fűtőteljesítményt a kondenzációs készülékek biztosítják. Ehhez minden aktivált kondenzációs készüléknek azonos modulációs fokkal kell üzemelnie. A szükséges modulációs fok kiszámítása az 539 1/P-szabalyozo paramétertől (lsd. az alábbi fejezet: )és az 540 I-szabalyozo (lsd. az alábbi fejezet: ) paramétertől függően történik. A beállítható 538 leszabályozási különbség paraméterrel (lsd. az alábbi fejezet: )kerülhető el az egyes kondenzációs készülékek túlhevülése. A kondenzációs kaszkád kapcsolási folyamatai Az 535 Modulacio min (lsd. az alábbi fejezet: ) és az 536 Modulacio max (lsd. az alábbi fejezet: ) paraméterekkel állíthatók be a kaszkád modulációs határértékei. Az 537 Tiltasi idö paraméterrel (lsd. az alábbi fejezet: ) határozható meg a rákapcsolás késleltetése. Ezen értékek segítségével történik a kondenzációs készülékek rákapcsolása, illetve lekapcsolása. A kondenzációs kaszkád bekapcsolási folyamata Ha növekszik a fogyasztók hőigénye, a kaszkádszabályozó több hőteljesítményt követel. A kondenzációs készülék Modulacio max felső modulációs határának elérésekor a szabályozó - a tiltási idő letelte után - rákapcsolja a következő kondenzációs készüléket. A kaszkádszabályozó a kiegészítő kondenzációs készülék teljesítménye alapján számítja ki az új, most már kisebb modulációs fokot. A kondenzációs kaszkád lekapcsolási folyamata Ha csökken a fogyasztók hőigénye, a kaszkádszabályozó csökkenti a hőteljesítményt. A kaszkád visszafelé modulál. Akkor kerül sor egyes kondenzációs készülékek lekapcsolására, ha a modulációs fok a Modulacio min paraméterrel beállított érték alá kerül. Ha már csak egy kondenzációs készülék üzemel, akkor a Modulacio min paraméter nem befolyásolja az üzemet. A kondenzációs készülékek kapcsolási sorrendje A kondenzációs készülékek kapcsolási sorrendje az 531 Sorrendváltás paraméterrel határozható meg (lsd. az alábbi fejezet: ). A kapcsolási sorrend meghatározása az 544 kazansorrend 1 paraméterrel és az 545 kazansorrend 2 paraméterrel történik (lsd. az alábbi fejezet: ). Váltószabályozás A váltószabályozáshoz a WCM-KA továbbítja a váltó előremenő-hőmérsékletet (B22) a kondenzációs készüléknek. Az aktiváláshoz, illetve az optimalizáláshoz a mindenkori paramétereket minden kondenzációs készüléken be kell állítani. Kondenz. készülék Paraméter (típ.) - WTC A P44 - WTC-GB A P43 és P47 Csak a WCM-KA 1.0 WCM-KA 3.0-ra cserélése esetén A WCM-KA 1.0 nem támogatja a térfogatáram-szabályozást. Ha a funkciónak továbbra is deaktiválva kell maradnia, akkor a WTC -A típusú kondenzációs készülékeknél a 44 paramétert --- állapotra kell állítani / La

19 3 Termékismertetés Lemezes hőcserélős szabályozás (rendszerleválasztás csak WTC-GB A kazánnal) A lemezes hőcserélővel történő szabályozáshoz a WCM-KA a lemezes hőcserélő primer hőmérsékletét (B24) a kondenzációs készülékeknek továbbítja. Az aktiváláshoz, illetve az optimalizáláshoz a mindenkori paramétereket minden kondenzációs készüléken be kell állítani. Paraméter P43 = 4 P47 = 1 12 Ismertetés Fordulatszám-szabályozott szivattyú funkciója (lemezes hőcserélős szabályozás) Szivattyú teljesítménye ~ WTC teljesítménye Lemezes hőcserélő optimalizálása Ha az előremenő-hőmérséklet (kondenzációs készülék) és a lemezes hőcserélő primer hőmérséklete (B24) közötti különbség túllépi a beállított értéket, akkor növekedni fog a szivattyú teljesítménye. A kondenzációs készülék be- és kimenetei Egy kondenzációs kaszkádnál az egyes kondenzációs készülékek változtatható be- és kimeneteinek funkciója csak korlátozott mértékben alkalmazható. A beállított funkció csak az adott kondenzációs készülékre hat. WTC #A WTC #B #D H1 bemenet (1 0 WTC-fűtésengedély x x 1 Fűtőkör csökkentett/normál Nincs funkciója WTC-standby fagyvédelemmel x x H2 bemenet (1 0 Használatimelegvíz-engedélyezés x - 1 Melegvízkészítés csökkentett/normál - - hőmérséklet 2 Különleges szint Padlótermosztát x x MFA1 kimenet (1 / MFA2 / VA1 0 PB-gáz előszelep x x 1 Zavarüzenet továbbadása x x 2 Váltó előtti szállítószivattyú Fűtőköri keringető-szivattyú Melegvíz-töltőszivattyú x - 5 Melegvíz-cirkulációs szivattyú WCM-KA - cirkulációs szivattyú vezérlése x x 7 FS#1 - fűtőköri szivattyú #1 x - x A funkció aktív - Nem szabad használni (1 WTC-GB A kazánok esetén a kötelező motoros füstgázcsappantyú miatt a H1 + H2 bemenetek és az MFA1 kimenet már foglaltak és így nem állnak rendelkezésre / La

20 3 Termékismertetés 3.5 Műszaki adatok Elektromos adatok Hálózati feszültség/hálózati frekvencia 230 V / 50 Hz Teljesítményfelvétel max. 6 VA Előtét-biztosító max G 16 A Belső készülékbiztosító 4 A lomha Védettség IP 40 Érintésvédelmi osztály II (EN szerint) Engedélyezési adatok Készülék bevizsgálva EN szerint Környezeti feltételek Hőmérséklet üzem közben C Hőmérséklet szállításkor/tároláskor C Relatív páratartalom max. 80 %, páralecsapódás nélkül / La

21 3 Termékismertetés Kompatibilitás A WCM-KA 3.0 olyan funkciókkal rendelkezik, amelyek a korábbi WCM-rendszerekben még nem léteztek. Ezért más WCM-komponensekkel kapcsolatban előfordulhatnak korlátozott működőképességek. A táblázat mutatja az egyes WCM-komponensek egymás közötti kompatibilitását. WCM-FS 1.0 WCM-FS 2.0 WCM-EM 1.0 WCM-EM 2.0 WCM-EM 2.1 WCM-SOL 1.0 WCM-KA 1.0 WCM-KA 2.0 WCM-KA 3.0 C A A B B A A A WCM-FS 1.0 C A A A A A A A WCM-FS 2.0 A A C C B A A A WCM-EM 1.0 A A C C B A A A WCM-EM 2.0 B A C C A A A A WCM-EM 2.1 B A B B A D D D WCM-SOL 1.0 A* A A A A D D D WCM-KA 1.0 A* A A A A D D D WCM-KA 2.0 A* A A A A D D D WCM-KA 3.0 A Teljes működőképesség A* Teljes működőképesség (a WCM-FS 1.0 V verziótól kezdve) B C D Kompatibilis, a mindenkori régebbi kiviteli állapot korlátozza be a funkció terjedelmét. Egy rendszeren belül együtt létezhetnek. Többszörösen vagy kombinálva nem használható egy rendszeren belül / La

22 + N1 1 B20 1 B21 1 B22 1 B23 Szerelési és kezelési utasítás 4 Szerelés 4 Szerelés 4.1 A házfedél kinyitása Oldja a biztosítócsavart. Fordítsa el jobbra a házfedelet. 4.2 Aljzat felszerelése Falra szerelés Szerelje fel az aljzatot. Csatlakoztassa a vezetékeket (lsd. az alábbi fejezet: 5). Csukja be a házfedelet. + ebus + ebus + ebus + ebus M M M M 1 B24 M VA1 MFA2 MFA1 H1 230V 1 2 N L N L N L E L N L / La

23 4 Szerelés Kalapsínre szerelés Szerelje fel a kalapsínt. Tolja be a reteszelőt 1. Pattintsa rá a kalapsínre az aljzatot. Csatlakoztassa a vezetékeket (lsd. az alábbi fejezet: 5). Csukja be a házfedelet. 15 mm / La

24 5 Elektromos installálás 5 Elektromos installálás VESZÉLY Életveszély áramütés miatt A feszültség alatt végzett munka áramütéshez vezethet. A munkák megkezdése előtt válassza le a készüléket a hálózatról. Biztosítsa illetéktelen visszakapcsolás ellen. Az elektromos bekötést csak elektrotechnikai szakképzettségű személyzetnek szabad elvégeznie. Ennek során figyelembe kell venni a helyi előírásokat / La

25 5 Elektromos installálás 5.1 A WCM-KA kaszkádszabályozó külső csatlakozói Nyissa ki a készüléket (lsd. az alábbi fejezet: 4.1). Csatlakoztassa az ebus-t és az érzékelőket. Csatlakoztassa a be-/kimeneteket és a feszültségellátást. Húzásmentesítővel biztosítsa a vezetékeket. WCM-CPU WCM-EM WCM-FS + - ebus ebus = ~ + + = ma = V - - B20 B21 B22 B23 B24 + ebus - + N1-1 B20 M 1 B21 M 1 B22 M 1 B23 M 1 B24 M I U CPU 1 VA1 2 N L MFA 2 N L MFA 1 N L H1 E L 230V N L 4AT F1 PE F1 VA1 MFA2 MFA1 H1 S10 PE N L 230V Kapocsjelölés Csatlakozás 230 V 230 V AC/50 Hz tápfeszültség - Magyarázat H1 Bemenet 230 V AC/2 ma (lsd. az alábbi fejezet: ) MFA1; MFA2 Relékimenet 230 V AC max 150 VA (lsd. az alábbi fejezet: 6.7.8) VA1 Potenciálmentes relékimenet max 150 VA (lsd. az alábbi fejezet: 6.7.9) ebus ebus-csatlakozás - N1 Teljesítmény-távvezérlés 2 10 V; 4 20 ma vezérlőjel (lsd. az alábbi fejezet: ) B20 Pufferhőmérséklet-érzékelő fent NTC 5 kω (lsd. az alábbi fejezet: 9.1) B21 B22 B23 B24 Pufferhőmérséklet-érzékelő lent NTC 5 kω Váltóhőm.-érzékelő / szekunder lemezes hőcserélő NTC 5 kω Melegvízhőmérséklet-érzékelő NTC 12 kω Primer lemezes hőcserélő NTC 5 kω / La

26 5 Elektromos installálás 5.2 Be- és kimenetek Külső szivattyú csatlakoztatása Az MFA és a VA1 kimeneteken keresztül a következő szivattyúk vezérelhetők: Használatimelegvíz-töltés Cirkulációs szivattyú Szállítószivattyú a váltóhoz, ill. a lemezes hőcserélőhöz Semlegesítő szivattyú VA1 MFA 2 MFA 1 H1 230V 1 2 N L N L N L E L N L PE PE N L 230V Teljesítmény-távvezérlés (parancsolt érték külső megadása) Csatlakoztassa az analóg parancsoltérték-jelet. A konfigurálás az 526 paraméter alatt az N1 bemenet beállításával történik (lsd. az alábbi fejezet: ). WCM-CPU WCM-EM WCM-FS + + = ma = V - - B20 B21 B22 B23 B24 + ebus - + ebus - + N1-1 B20 M 1 B21 M 1 B22 M 1 B23 M 1 B24 M ebus I U / La

27 5 Elektromos installálás 5.3 ebus Csatlakoztassa az ebus-résztvevőket, ügyelve a helyes polaritásra. Vezeték-keresztmetszet 0,28 mm² 235 m 0,5 mm² 420 m 1,5 mm² 1260 m Maximális hossz 230V L N PE 230V L N PE H1 L E H2 L E MFA L N PE VA ebus B11 B1N1 B M 1 M 1 M WTC V L N PE 230V L N PE H1 L E H2 L E MFA L N PE VA 1 2 ebus B11 B1N1 B3 + 1 M 1 M 1 M WTC... WCM-KA ebus + + WCM-EM ebus + + ebus M ebus M + ebus ebus + N1-1 B20 M 1 B21 M 1 B22 M 1 B23 M 1 B24 M WCM-FS WCM-EM WCM-FS / La

28 6.1 Kezelőmező 1 1 Forgatógomb Navigálás szinteken keresztül és paraméterek, értékek megváltoztatása funkciógombok 3 Menügomb #1 fűtőkör 4 Menügomb szakember KA Funkciók aktiválása és paraméterek beállítása. Beállítások megváltoztatása a standard kijelzésen (lsd. az alábbi fejezet: 6.4). Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). (Rövid ideig nyomja meg a menügombot.) Aktiválja a szakember #1-szintet. (lsd. az alábbi fejezet: 6.6). (3 másodpercig tartsa megnyomva a menügombot.) Aktiválja a szakember KA-szintet. (lsd. az alábbi fejezet: 6.7). (3 másodpercig tartsa megnyomva a menügombot.) / La

29 6.2 A kezelőszintek áttekintése Kezelőszint Standard kijelzés (lsd. az alábbi fejezet: 6.4) Üzemeltető#1 menüstruktúra (lsd. az alábbi fejezet: 6.5.1) Szakember#1 menüstruktúra (lsd. az alábbi fejezet: 6.6.1) Szakember KA menüstruktúra (lsd. az alábbi fejezet: 6.7.1) Menüpont Melegvíz parancsolt értéke Információ Kaszkád üzemmód Beallitasok #1 Szabadság Időprogram Üzembe helyezés Fütökör#1 Szabviszonyok Rendszerinfo Üzembe helyezés Be- / kimenetek Kaszkad Valto / PWT Puffer HMV Idő/dátum Időprogram Rendszerinfo / La

30 6.3 Kijelző Rendszer-változattól függően menük és paraméterek jelennek meg vagy tűnnek el. Automatikus szabályozó-illesztés A rendszer indításakor a szabályozó automatikusan megállapítja a rendszer terjedelmét Standard kijelzés 1 sze 15.maj 13 19:20 modulacio 100% valto 43.0 C automatik i 1 1-es ebus-cím (csak aktivált #1 fűtőkör esetén), a hét napja, dátum, pontos idő 2 Használatimelegvíz-töltés szimbólum (csak csatlakoztatott B23 melegvízhőmérséklet-érzékelő esetén) 3 Információ a kaszkád aktuális tényleges értékéről 4 Aktuális váltóhőmérséklet / lemezes hőcserélő szekunder (fűtőtest szimbólum csak aktív szivattyús fűtőkör esetén) 5 Üzemmód szimbólummal Üzemmód szimbólumok Normál üzem Nyári (csak használatimelegvíz-töltés) Standby / La

31 6.3.2 A standard kijelzés beállítási szintje HMV par norm par 50.0 C teny 60.7 C 40.0 C C HMV-push 1 1-es Befejezfunkciógomb kijelzése A beállítási művelet letárolás nélküli megszakítása és kilépés a szintről. 2 2-es funkciógomb kijelzése, esetleges különleges funkciókhoz pl. HMV-push 3 3-as funkciógomb kijelzése Standard gyári beállítás kijelzése. 4 4-es funkciógomb kijelzése Módosított értékek letárolása és kilépés a szintről. 5 Beállítási szint 6 Beállított parancsolt melegvíz-hőmérséklet 7 Aktuális melegvíz-hőmérséklet 8 Értéktartomány / La

32 6.3.3 Zavar kijelzése A kijelzést a kondenzációs készülék váltja ki. Jegyezze fel a kijelzést és értesítse a vevőszolgálatot. sze 20.maj 07 19:20 WCM-KA zavar automatik i Karbantartás kijelzése A kijelzést a kondenzációs készülék váltja ki. Értesítse a vevőszolgálatot. sze 20.maj 07 19:20 WTC#... karbantartás automatik i Időjelzőhasáb kijelzése Az időjelzőhasáb a 2-es funkciógombbal (i) jeleztethető ki (lsd. az alábbi fejezet: 6.4.2). 1 sze 15.maj 13 19:20 HK valto 43.0 C automatik i Időjelzőhasáb kijelzése Fűtési program HMV-program 1 BE Normál üzemmód Használatimelegvíz-töltés BE 2 KI Éjszakai vagy fagyvédelmi csökkentett üzemmód (lsd. az alábbi fejezet: 6.6.7) Használatimelegvíz-töltés KI / La

33 6.4 Beállítások a standard kijelzésen Parancsolt melegvíz-hőmérséklet beállítása A standard kijelzésen a Normal HMV-par csak a normál melegvíz-üzemben, a Csökk HMV-par pedig csak a csökkentett melegvíz-üzemben változtatható meg. A maximális melegvíz-hőmérséklet az 574 paraméterrel korlátozható (lsd. az alábbi fejezet: ). Nyomja meg az 1-es funkciógombot (vízcsap). A kijelzőn Normal HMV-par esetleg Csökk HMV-par jelenik meg. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. sze 20.maj 07 19:20 sze 20.maj 07 23:20 modulacio 100% valto 43.0 C automatik i modulacio 100% valto 43.0 C automatik i HMV par normal par 50.0 C par HMV-push teny 49.0 C teny HMV par csökk 40.0 C HMV-push 45.0 C 40.0 C C 8.0 C C Kézi használati melegvíz push-funkció A használati melegvíz push-funkcióval fedezhető a csökkentett üzemmódban jelentkező megnövekedett melegvíz-szükséglet. A használati melegvizet egy alkalommal felfűti a normál parancsolt melegvíz-hőmérsékletre. Ezzel egyidejűleg a cirkulációs szivattyú is működésbe lép (lsd. az alábbi fejezet: ). Nyomja meg az 1-es funkciógombot (vízcsap). Megjelenik a Csökk HMV-par kijelzés. A HMV-push funkciógombbal indítsa el a push-funkciót. A kijelzés Csökk-ről 1 átvált Normal-ra 2. HMV par csökk par 40.0 C teny 45.0 C 8.0 C C HMV-push HMV par normal par 50.0 C teny 45.0 C 40.0 C C HMV-push / La

34 6.4.2 Információk lekérdezése A standard kijelzésen a moduláció 1 jelenik meg. A 2-es funkciógomb (i) minden egyes megnyomásakor egymás után jelennek meg a kijelzőn a fűtési rendszer aktuális tényleges értékei. Az utoljára választott információ marad állandó kijelzésként, amelyet csak zavar vagy karbantartás fog megszakítani. 1 sze 20.maj 07 19:20 modulacio 100% i valto automatik 43.0 C savar i Zavar karbantart i Karbantartás modulacio 100% i Moduláció parhöm rendszer 61.3 C i Rendszer parancsolt hőmérséklete puffer felül 58.6 C i Pufferhőmérséklet fent puffer alul 22.8 C i Pufferhőmérséklet lent PWT prim C i Lemezes hőcserélő primer hőmérséklet HK i Aktív fűtési program időjelzőhasábja fütkör prog 1 i Fűtőkör üzemmód status#1... i Járulékosan aktivált funkciók Szerviz Fagy Standby-rendszer Fagyhatar Nyár Opti Be HMV aktiv Tavvezerelt Szabadsag Normal/Csökk Szerviz a kondenzációs készüléken Fagyvédelem aktív Standby vagy nyári időszámítás a WCM-KA-nál Fagyhatár alá csökkent a hőmérséklet Csillapított külső hőmérséklet (lsd. az alábbi fejezet: ) túllépte a nyári átkapcsolási hőmérsékletet. Fűtés kikapcsolva. A rendszer a bekapcsolás-optimalizálás miatt fűt. Használatimelegvíz-töltés végrehajtásra kerül. Távvezérlő aktív Szabadság-funkció aktív Az aktuális üzemmódot a fenti funkciók egyike sem vezérli felül / La

35 HMV i Aktív melegvíz-program időjelzőhasábja HMV 59.2 C i Használatimelegvíz-hőmérséklet külsö -5.0 C i Külső hőmérséklet Kaszkád üzemmód beállítása Beállítási tartomány Standby-WTC Standby Automatikus Nyar A kondenzációs készülékek standby állapotban vannak. A bővítőmodulok tovább szabályozzák a fűtőköröket, ill. melegvíz-töltőköröket. A rendszer fagyvédelme aktív. Nincs fűtési üzem és nincs használatimelegvíz-töltés. A fagyvédelem aktív. Automatikus üzem parancsolt hőmérsékletekre. Nincs fűtési üzem, csak használatimelegvíz-töltés. A fagyvédelem aktív. A standard kijelzésen nyomja meg a 4-es funkciógombot. Az Üzemmod menü jelenik meg a kijelzőn. A forgatógombbal végezze el a kiválasztást, majd az funkciógombbal tárolja le azt. sze 20.maj 07 19:20 modulacio 100% valto 28.6 C automatik i üzemmod automatik / La

36 6.5 Üzemeltető #1-szint az #1 fűtőkörhöz Üzemeltető #1-szint aktiválása Nyomja meg röviden a Fűtőkör#1 1 menügombot (lsd. az alábbi fejezet: 6.1). Megjelenik a kijelzőn az üzemeltető #1-szint. üzemeltető #1 01 beallitasok #1 szabi idöprogram Menü kiválasztása Válassza ki a menüt, majd nyomja meg a megfelelő funkciógombot. Megjelenik a kijelzőn a menü. üzemeltető #1 01 beallitasok #1 szabi idöprogram beallitasok #1 01 üzemmod#1 sz.höm normal sz.höm csökk 21.5 C 16.0 C További oldalak kijelzése Forgassa a forgatógombot. A menü további oldalai kerülnek kijelzésre. beallitasok #1 01 üzemmod#1 sz.höm normal sz.höm csökk 21.5 C 16.0 C beallitasok #1 02 meredekseg 12.5 szobafagyvedelem 10.0 C nya/te atkapcs 20.0 C / La

37 Paraméter kiválasztása és beállítása Válassza ki a paramétert, majd nyomja meg a megfelelő funkciógombot. Megjelenik a kijelzőn a paraméter. A forgatógombbal végezze el a kiválasztást, majd az funkciógombbal tárolja le a beállítást. beallitasok #1 01 üzemmod#1 sz.höm normal sz.höm csökk 21.5 C 16.0 C sz.höm normal C 16.0 C C Paraméterek visszaállítása a gyári beállításra Nyomja meg a Standard funkciógombot. Megjelenik a kijelzőn a gyári beállítás. Nyomja meg az funkciógombot. Letárolásra kerül a gyári beállítás. sz.höm normal C 16.0 C C Kilépés az üzemeltető #1-szintről Többször nyomja meg a Befejez funkciógombot vagy nyomja meg a Fűtőkör#1 menügombot. Megjelenik a standard kijelzés / La

38 6.5.1 Üzemeltető #1 menüstruktúra az #1 fűtőkörhöz Rendszer-változattól függően bizonyos paraméterek eltűnnek a kijelzőről. Menüpont Paraméter Megnevezés Gyári beállítás Beállítva Beallitasok #1 111 Üzemmod#1 Prog 1 (lsd. az alábbi fejezet: 6.5.2) 112 Sz.höm normal 21.5 C (lsd. az alábbi fejezet: 6.5.3) 113 Csökk szobahöm 16.0 C (lsd. az alábbi fejezet: 6.5.4) 114 Elörepar norm (lsd. az alábbi fejezet: 6.5.5) (lsd. az alábbi fejezet: 6.6.3) 115 Elörepar csökk (lsd. az alábbi fejezet: 6.5.6) (lsd. az alábbi fejezet: 6.6.3) 116 Meredekseg (lsd. az alábbi fejezet: 6.5.7) (lsd. az alábbi fejezet: 6.6.3) 117 Szobafagyvedelem 10.0 C (lsd. az alábbi fejezet: 6.5.8) 118 Te/nya atkapcs 20.0 C (lsd. az alábbi fejezet: 6.5.9) Szabadsag 141 Idöszak (lsd. az alábbi fejezet: ) 142 Höm-szint Fagy (lsd. az alábbi fejezet: ) Időprogram Fütesi prog 1 (lsd. az alábbi fejezet: ) (lsd. az alábbi fejezet: ) Fütesi prog 2 (lsd. az alábbi fejezet: ) (lsd. az alábbi fejezet: ) Fütesi prog 3 (lsd. az alábbi fejezet: ) (lsd. az alábbi fejezet: ) / La

39 6.5.2 #1 fűtőkör üzemmódjának beállítása A paraméter csak akkor kerül kijelzésre, ha a kaszkádszabályozón a #1 fűtőkör aktiválva van (lsd. az alábbi fejezet: 6.6.2). Beállítási tartomány Standby Prog 1 Prog 3 Nyar Normal Csökk Vezerlöpont Nincs fűtési üzem és nincs használatimelegvíz-töltés. A fagyvédelem aktív. Válassza az programot (lsd. az alábbi fejezet: ). Nincs fűtési üzem csak használatimelegvíz-töltés. A fagyvédelem aktív. A #1 fűtőkör szabályozása normál helyiséghőmérsékletre, ill. normál előremenő-hőmérsékletre történik. A használatimelegvíz-töltés a melegvíz-időprogramnak megfelelően kerül végrehajtásra. A Csökk üzem paraméter (szakember-szint) beállításától függően a #1 fűtőkör vagy csökkentett vagy fagyvédelmi üzemmódban üzemel (lsd. az alábbi fejezet: 6.6.7). A használatimelegvíz-töltés a melegvíz-időprogramnak megfelelően kerül végrehajtásra. A #1 fűtőkör üzemmódja a központi vezérlőpont üzemmódjának felel meg. Csak akkor lehetséges, ha egy WCM-FS távvezérlőegység #L központi vezérlőpontként van csatlakoztatva. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. Nyomja meg az Üzemmod#1 funkciógombot. Megjelenik a kijelzőn az Üzemmod#1 paraméter. A forgatógombbal végezze el a kiválasztást, majd az funkciógombbal tárolja le azt. beallitasok #1 01 üzemmod#1 sz.höm normal sz.höm csökk 21.5 C 16.0 C üzemmod#1 111 szabi prog / La

40 6.5.3 Normál helyiséghőmérséklet beállítása A paraméter csak akkor kerül kijelzésre, ha a Szab-tip #1 paraméter Idöjarfüggö-re van beállítva (lsd. az alábbi fejezet: 6.6.4). Ezzel a paraméterrel állítható be a parancsolt helyiséghőmérséklet a fűtési üzemben. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. Nyomja meg a Sz.höm normal funkciógombot. Megjelenik a kijelzőn a Sz.höm normal paraméter. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. beallitasok #1 01 üzemmod#1 sz.höm normal sz.höm csökk 21.5 C 16.0 C sz.höm normal C 16.0 C C Csökkentett helyiséghőmérséklet beállítása A paraméter csak akkor kerül kijelzésre, ha a Szab-tip #1 paraméter Idöjarfüggö-re van beállítva (lsd. az alábbi fejezet: 6.6.4). Ezzel a paraméterrel állítható be a parancsolt helyiséghőmérséklet a csökkentett üzemben. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. Nyomja meg a Csökk szobahöm funkciógombot. Megjelenik a kijelzőn a Csökk szobahöm paraméter. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. beallitasok #1 01 üzemmod#1 sz.höm normal sz.höm csökk 21.5 C 16.0 C sz.höm csökk C 10.0 C C / La

41 6.5.5 Normál parancsolt előremenő-hőmérséklet beállítása A paraméter csak akkor kerül kijelzésre, ha a Szab-tip #1 paraméter Allando elörem-re van beállítva (lsd. az alábbi fejezet: 6.6.4). Ezzel a paraméterrel állítható be az előremenő-hőmérséklet a fűtési üzemben. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. Nyomja meg az Elörepar norm funkciógombot. Megjelenik a kijelzőn az Elörepar norm paraméter. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. beallitasok #1 01 üzemmod#1 elörepar norm elörepar csökk 75.0 C 45.0 C elörepar norm C 45.0 C C Csökkentett parancsolt előremenő-hőmérséklet beállítása A paraméter csak akkor kerül kijelzésre, ha a Szab-tip #1 paraméter Allando elörem-re van beállítva (lsd. az alábbi fejezet: 6.6.4). Ezzel a paraméterrel állítható be az előremenő-hőmérséklet a csökkentett üzemben. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. Nyomja meg az Elörepar csökk funkciógombot. Megjelenik a kijelzőn az Elörepar csökk paraméter. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. beallitasok #1 01 üzemmod#1 elörepar norm elörepar csökk 75.0 C 45.0 C elörepar csökk C 8.0 C C / La

42 Hideg külső hőmérsékleteknél Enyhe külső hőmérsékleteknél Meredekség beállítása A kívánt helyiséghőmérséklet eléréséhez hidegebb külső hőmérsékletek esetén magasabb előremenő hőmérséklet szükséges. A meredekség határozza meg, hogy milyen nagy mértékben hat a külső hőmérséklet változása az előremenő hőmérsékletre, és a meredekség illeszti a fűtési jelleggörbét az épület viszonyaihoz. Túl hideg helyiséghőmérséklet Növelje a meredekséget. Növelje a normál, ill. a csökkentett helyiséghőmérsékletet. Túl meleg helyiséghőmérséklet Csökkentse a meredekséget. Csökkentse a normál, ill. a csökkentett helyiséghőmérsékletet , , , , , , Külső hőmérséklet C-ban 2 Előremenő-hőmérséklet C-ban 3 Meredekség (20 C normál helyiséghőmérsékleten) Példa: 10-es meredekségnél A normál helyiséghőmérséklet, illetve a csökkentett helyiséghőmérséklet 1 C-kal történő megváltoztatása a beállított fűtési jelleggörbe kb. 1,5... 2,5 C-kal való párhuzamos eltolását eredményezi Külső hőmérséklet C-ban 2 Előremenő-hőmérséklet C-ban (10-es meredekségnél) 3 Normál, ill. csökkentett helyiséghőmérséklet C-ban / La

43 Beállítási tartományok Fűtőkörtípus Tartomány Gyári beállítás Pdlfüt üzem (padlómelegítés) Pdlfüt(padlófűtés) Radiator Radiator Konvektor Univerzális (gyári beállítás) A fűtőkör típusa a szakember-szinten állítható be. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. A forgatógombbal jeleztesse ki a következő oldalt. Nyomja meg a Meredekseg funkciógombot. Megjelenik a kijelzőn a Meredekseg paraméter. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. beallitasok #1 02 meredekseg 10.0 szobafagyvedelem 10.0 C nya/te atkapcs 20.0 C meredekseg / La

44 6.5.8 A fagyvédelmi helyiséghőmérséklet beállítása A paraméter csak akkor kerül kijelzésre, ha a Szab-tip #1 paraméter Idöjarfüggö-re van beállítva (lsd. az alábbi fejezet: 6.6.4). Ezzel a paraméterrel állítható be a helyiséghőmérséklet parancsolt értéke fagyvédelem esetén (lsd. az alábbi fejezet: ). A beállított Szobafagyvedelemhőmérséklet nem azonos a tényleges helyiséghőmérséklettel fagyvédelem esetén. Helyesen beállított meredekség esetén az eltérés azonban csak kis mértékű. Ha fagyvédelem esetén a tényleges helyiséghőmérséklet a kritikus érték alá csökken, akkor növelje a fagyvédelmi helyiséghőmérséklet. A túl magasra beállított fagyvédelmi helyiséghőmérséklet fagyvédelem esetén szükségtelenül sok energiát fogyaszt. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. A forgatógombbal jeleztesse ki a következő oldalt. Nyomja meg a Szobafagyvedelem funkciógombot. Megjelenik a kijelzőn a Szobafagyvedelem paraméter. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. beallitasok #1 02 meredekseg 10.0 szobafagyvedelem 10.0 C nya/te atkapcs 20.0 C szobafagyvedelem C 4.0 C C / La

45 6.5.9 A nyári/téli átkapcsolás beállítása Ha a közepes külső hőmérséklet túllépi a beállított hőmérsékletet, akkor már csak a használatimelegvíz-töltés lehetséges. A fűtőkör lekapcsolásra kerül. Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. A forgatógombbal jeleztesse ki a következő oldalt. Nyomja meg a Nyar/tel atkapcsol funkciógombot. Megjelenik a kijelzőn a Nyar/tel atkapcsol paraméter. A forgatógombbal állítsa be az értéket, majd az funkciógombbal tárolja le azt. beallitasok #1 02 meredekseg 10.0 szobafagyvedelem 10.0 C nya/te atkapcs 20.0 C nya/te atkapcs C --; 8.0 C C A szabadság-időtartam beállítása Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Szabadsag funkciógombot. Megjelenik a kijelzőn a Szabadsag menü. Nyomja meg az Idötartam funkciógombot. Megjelenik a kijelzőn az Idötartam paraméter. A <== funkciógombbal mozgassa a kurzort. A forgatógombbal állítsa be az időtartamot. Az funkciógombbal tárolja le. A WCM-KA kijelzőjén Státus #1 esetén Szabadsag jelenik meg (lsd. az alábbi fejezet: 6.4.2). szabadsag 01 idötartam höm-szint csökk idötartam 141 tol 24. nov 06 <== ig 29. nov / La

46 Szabadság-hőmérsékletszint beállítása Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Szabadsag funkciógombot. Megjelenik a kijelzőn a Szabadsag menü. Nyomja meg a Höm-szint funkciógombot. Megjelenik a kijelzőn a Höm-szint paraméter. A forgatógombbal végezze el a kiválasztást, majd az funkciógombbal tárolja le azt. A hőmérsékletszint beállítási tartománya Fagy Csökk A fagyhatár a #A című kondenzációs készüléken a P23 paraméter alatt állítható be. Ha a B1 külsőhőmérséklet-érzékelőnél a hőmérséklet a kondenzációs készüléken beállított érték alá csökken, akkor a kaszkád a fagyvédelmi helyiséghőmérsékletre fűt (lsd. az alábbi fejezet: 6.5.8). A kaszkád csökkentett hőmérsékletre fűt. szabadsag 01 idötartam höm-szint fagy höm-szint 142 fagy A szabadság-funkció idő előtti ése Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg a Beallitasok #1 funkciógombot. Megjelenik a kijelzőn a Beallitasok #1 menü. Nyomja meg az Üzemmod#1 funkciógombot. Megjelenik a kijelzőn az Üzemmod#1 menü. Nyomja meg a Szabi funkciógombot, majd az funkciógombbal tárolja le a beállítást. A szabadság-időtartam törölve van. beallitasok #1 01 üzemmod#1 sz.höm normal sz.höm csökk 21.5 C 16.0 C üzemmod#1 111 szabi szabadság / La

47 Időprogram lekérdezése Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg az Idöprogram funkciógombot. Megjelenik a kijelzőn az Idöprogram menü. Nyomja meg a Fütesi prog 1 funkciógombot. Megjelenik a kijelzőn a Fütesi prog 1 menü. Forgassa a forgatógombot. A hét egyes napjai, valamint a hétfőtől péntekig tartó, a szombat-vasárnapi és a hétfőtől vasárnapig tartó időtartományok kerülnek kijelzésre. A BEFEJEZ funkciógombbal lépjen ki az időprogramból. Ezen eljárásmódnak megfelelően kérdezhető le a Fütesi prog 2 és a Fütesi prog 3 is. idöprogram 01 fütesi prog 1 fütesi prog 2 fütesi prog 3 fütesi prog 1 hetfö kedd szerda vasarnap he-pe szo-va he-va / La

48 Példa Időprogram megváltoztatása A szerdai 1. fűtési program megváltoztatása: 1. fűtési fázis: 5: :00 óra 2. fűtési fázis: 16: :15 óra Aktiválja az üzemeltető #1-szintet (lsd. az alábbi fejezet: 6.5). Nyomja meg az Idöprogram funkciógombot. Megjelenik a kijelzőn az Idöprogram menü. Nyomja meg a Fütesi prog 1 funkciógombot. Megjelenik a kijelzőn a Fütesi prog 1 menü. Addig forgassa a forgatógombot, amíg meg nem jelenik a szerda. Nyomja meg az funkciógombot. Addig forgassa a forgatógombot, amíg meg nem jelenik 05:30. A ==> funkciógombbal mozgassa a kurzort. Addig forgassa a forgatógombot, amíg meg nem jelenik 07:00. A ==> funkciógombbal mozgassa a kurzort. Addig forgassa a forgatógombot, amíg meg nem jelenik 16:00. A ==> funkciógombbal mozgassa a kurzort. Addig forgassa a forgatógombot, amíg meg nem jelenik 20:15. Az funkciógombbal tárolja le. A letárolt program hasábdiagramként kerül kijelzésre. A BEFEJEZ funkciógombbal lépjen ki az időprogramból. Ezen eljárásmódnak megfelelően módosítható a Fütesi prog 2 és a Fütesi prog 3 is. fütesi prog 1 szerda szerda 06:00-22:00 --: :-- --: :-- ==> szerda 05:30-07:00 16:00-20:15 --: :-- ==> fütesi prog 1 szerda / La

49 Időprogram gyári beállítása Fütesi prog 1 He - Pe 6:00-22:00 Szo-Va 07:00-23:00 Fütesi prog 2 6:00-8:00 He - Pe 16:00-22:00 Szo-Va 07:00-23:00 Fütesi prog 3 6:00-8:00 He - Pe 12:00-22:00 Szo-Va 07:00-23: / La

50 6.6 Szakember #1-szint az #1 fűtőkörhöz A szakember #1-szint aktiválása 3 másodpercig tartsa megnyomva a #1 fűtőkör 1 menügombot. Megjelenik a kijelzőn a szakember #1-szint. szakember #1 01 üzembe hely fütökör#1 szabviszonyok További oldalak kijelzése Forgassa a forgatógombot. A menü további oldalai kerülnek kijelzésre. szakember #1 01 üzembe hely fütökör #1 szabviszonyok szakember #1 02 rendszerinfo Menü kiválasztása Válassza ki a menüt, majd nyomja meg a megfelelő funkciógombot. Megjelenik a kijelzőn a menü. szakember #1 01 üzembe hely fütökör#1 szabviszonyok szabviszonyok 01 csökküzem fagyhatar opti BE csökk KI / La

51 Paraméter kiválasztása és beállítása Válassza ki a paramétert, majd nyomja meg a megfelelő funkciógombot. Megjelenik a kijelzőn a paraméter. A forgatógombbal végezze el a kiválasztást, majd az funkciógombbal tárolja le a beállítást. szabviszonyok 01 csökküzem fagyhatar opti BE csökk KI csökküzem 381 Vorrang csökk Paraméterek visszaállítása a gyári beállításra Nyomja meg a Standard funkciógombot. Megjelenik a kijelzőn a gyári beállítás. Nyomja meg az funkciógombot. Letárolásra kerül a gyári beállítás. csökküzem 381 csökk Kiépés a szakember #1-szintről Többször nyomja meg a Befejez funkciógombot vagy nyomja meg a Fűtőkör#1 menügombot. Megjelenik a standard kijelzés / La

52 6.6.1 Szakember #1 menüstruktúra a #1 fűtőkörhöz Rendszer-változattól függően bizonyos paraméterek eltűnnek a kijelzőről. 316 Fütök-tip#1 (lsd. az alábbi fejezet: 6.6.3) 318 Szab-tip#1 (lsd. az alábbi fejezet: 6.6.4) Fütökör#1 341 Elörem min (lsd. az alábbi fejezet: 6.6.5) Menüpont Paraméter Megnevezés Gyári beállítás Üzembe helyezés 311 Fütökör#1 Ki (lsd. az alábbi fejezet: 6.6.2) Univerzalis Idöjarfüggö 8.0 C Beállítva 342 Elörem max (lsd. az alábbi fejezet: 6.6.6) (lsd. az alábbi fejezet: 6.6.3) Szabviszonyok 381 Csökk üzem Csökk (lsd. az alábbi fejezet: 6.6.7) 382 Fagyhatar Ki (lsd. az alábbi fejezet: 6.6.8) 383 Opti Be 02:00 h (lsd. az alábbi fejezet: 6.6.9) 385 Ep-mod könnyü (lsd. az alábbi fejezet: ) Rendszerinfo 411 Külsö (lsd. az alábbi fejezet: ) 412 Info KA (lsd. az alábbi fejezet: ) 413 Info FÜT (lsd. az alábbi fejezet: ) / La

53 6.6.2 A #1 fűtőkör aktiválása Ha a szivattyús fűtőkör szabályozását a WCM-KA végzi, akkor a #1 fűtőkört aktiválni kell. Ha az automatika az ebus-on egy #1 címmel ellátott WCM-FS távvezérlőegységet ismer fel, akkor a #1 fűtőkör a WCM-KA-ban automatikusan deaktiválódik. Aktiválja a szakember #1-szintet (lsd. az alábbi fejezet: 6.6). Nyomja meg az Üzembe hely funkciógombot. Megjelenik a kijelzőn az Üzembe hely menü. Nyomja meg afütökör#1 funkciógombot. Megjelenik a kijelzőn a Fütökör#1 paraméter. A Be forgatógombbal válasszon, majd az funkciógombbal tárolja le azt. Lezajlik a kaszkádszabályozó újrakonfigurálása. üzembe hely 01 fütökör#1 KI fütökör#1 311 BE -weishaupt- WCM-KA sze 20.maj 07 19:20 rendszerindit kerem varjon Kijelzés deaktivált #1 fűtőkör esetén he 22.sep 08 08:20 HK#1 inaktiv KAban i automatik Deaktivált #1 fűtőkör esetén: rendszerinformációk kérdezhetők le, aktiválható a #1 fűtőkör / La
