1 Befecskendező rendszerek Benzines injektorok vizsgálata Előadó:Gódor Péter

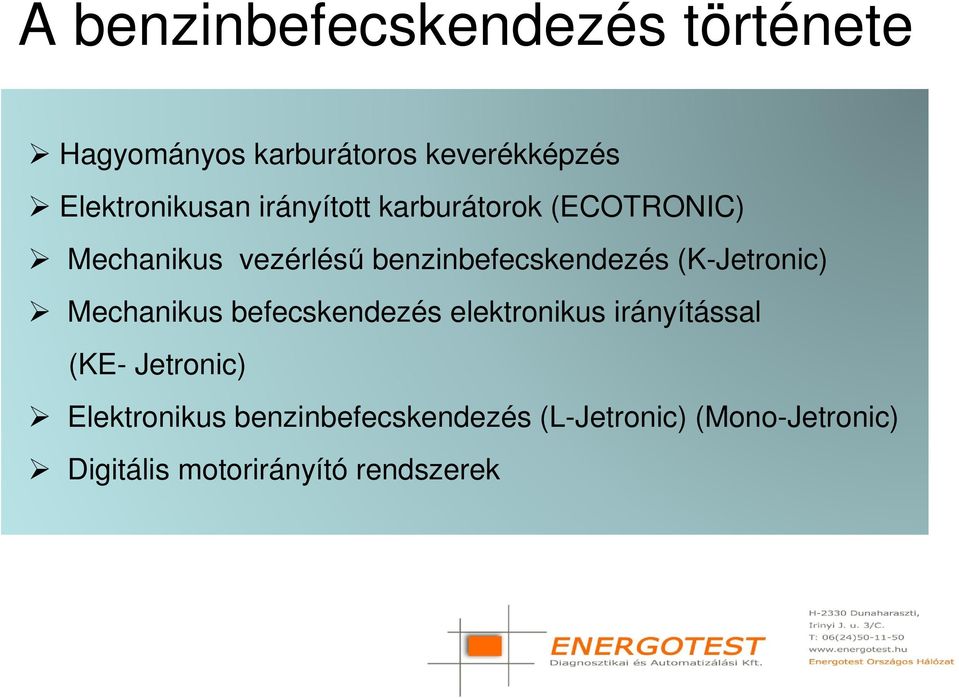

2 A benzinbefecskendezés története Hagyományos karburátoros keverékképzés Elektronikusan irányított karburátorok (ECOTRONIC) Mechanikus vezérlésű benzinbefecskendezés (K-Jetronic) Mechanikus befecskendezés elektronikus irányítással (KE- Jetronic) Elektronikus benzinbefecskendezés (L-Jetronic) (Mono-Jetronic) Digitális motorirányító rendszerek

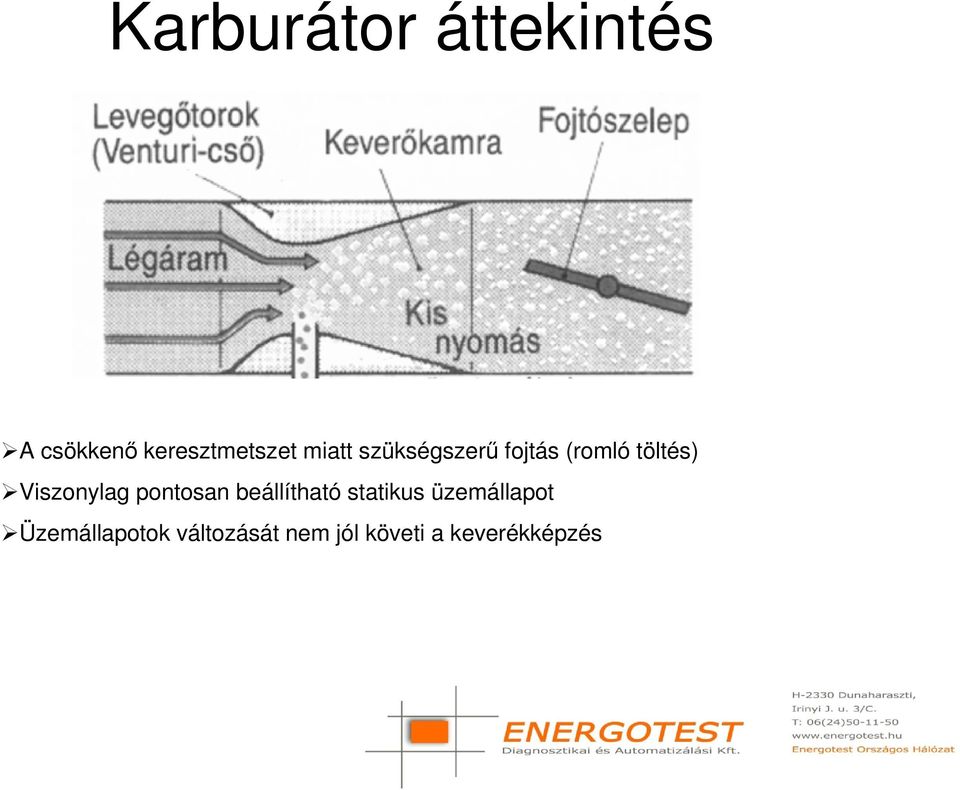

3 Karburátor áttekintés A csökkenő keresztmetszet miatt szükségszerű fojtás (romló töltés) Viszonylag pontosan beállítható statikus üzemállapot Üzemállapotok változását nem jól követi a keverékképzés

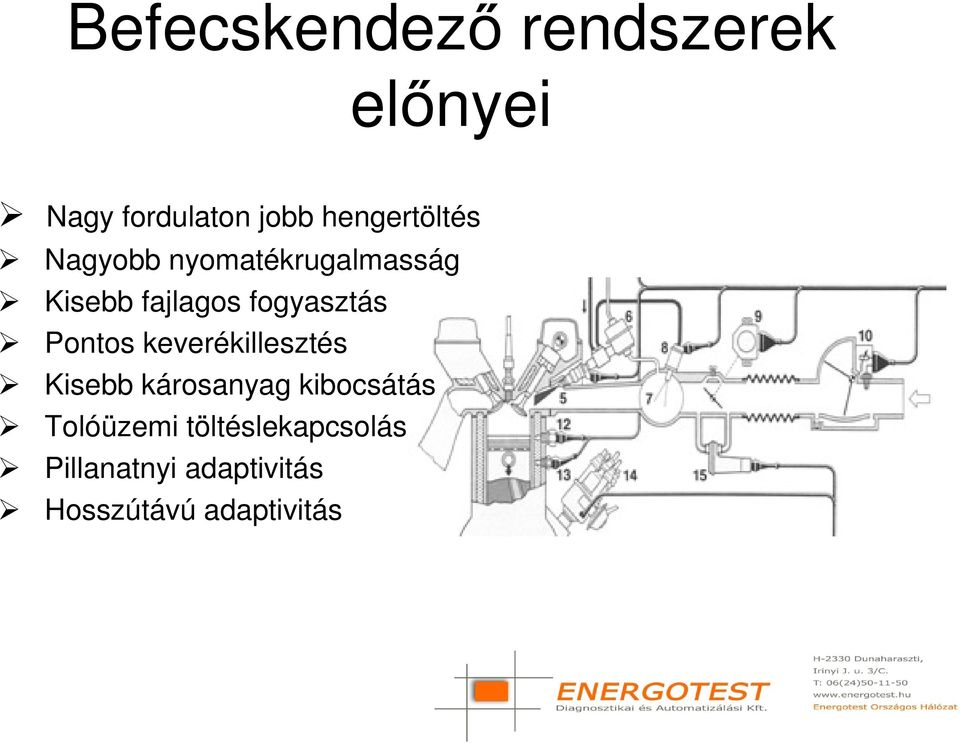

4 Befecskendező rendszerek előnyei Nagy fordulaton jobb hengertöltés Nagyobb nyomatékrugalmasság Kisebb fajlagos fogyasztás Pontos keverékillesztés Kisebb károsanyag kibocsátás Tolóüzemi töltéslekapcsolás Pillanatnyi adaptivitás Hosszútávú adaptivitás

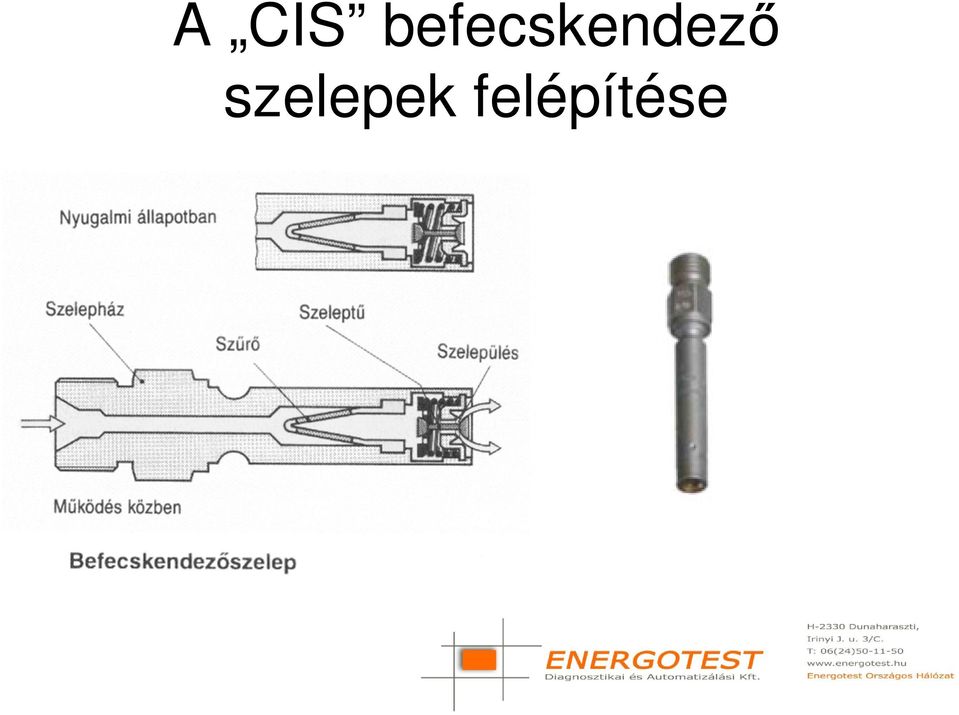

5 A CIS befecskendező szelepek felépítése

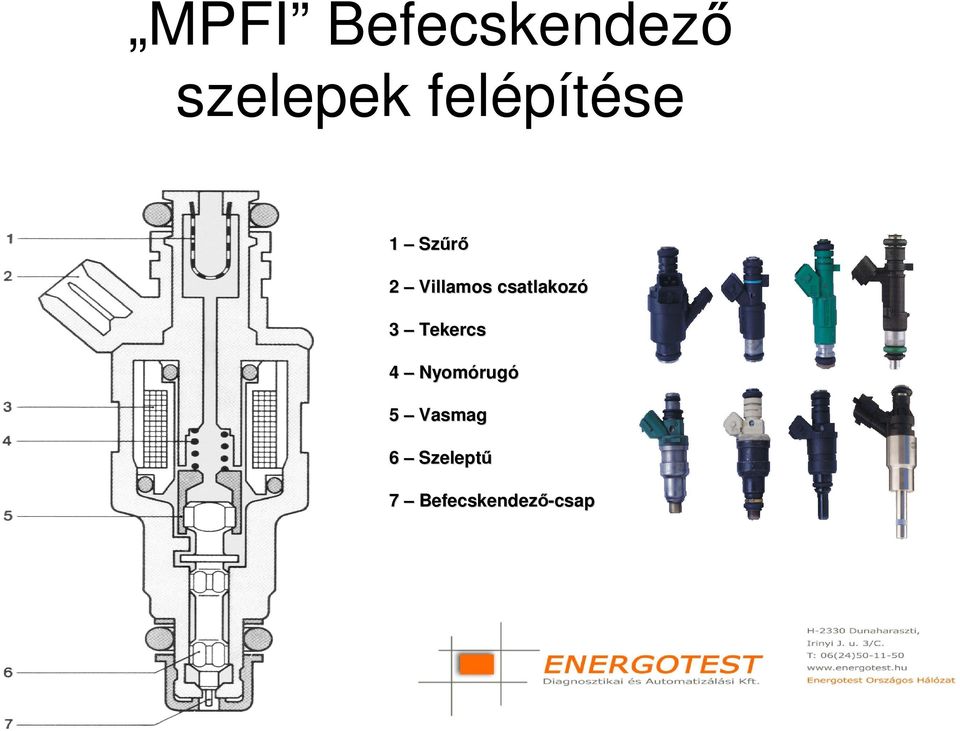

6 MPFI Befecskendező szelepek felépítése 1 Szűrő 2 Villamos csatlakozó 3 Tekercs 4 Nyomórug rugó 5 Vasmag 6 Szeleptű 7 Befecskendező-csap csap

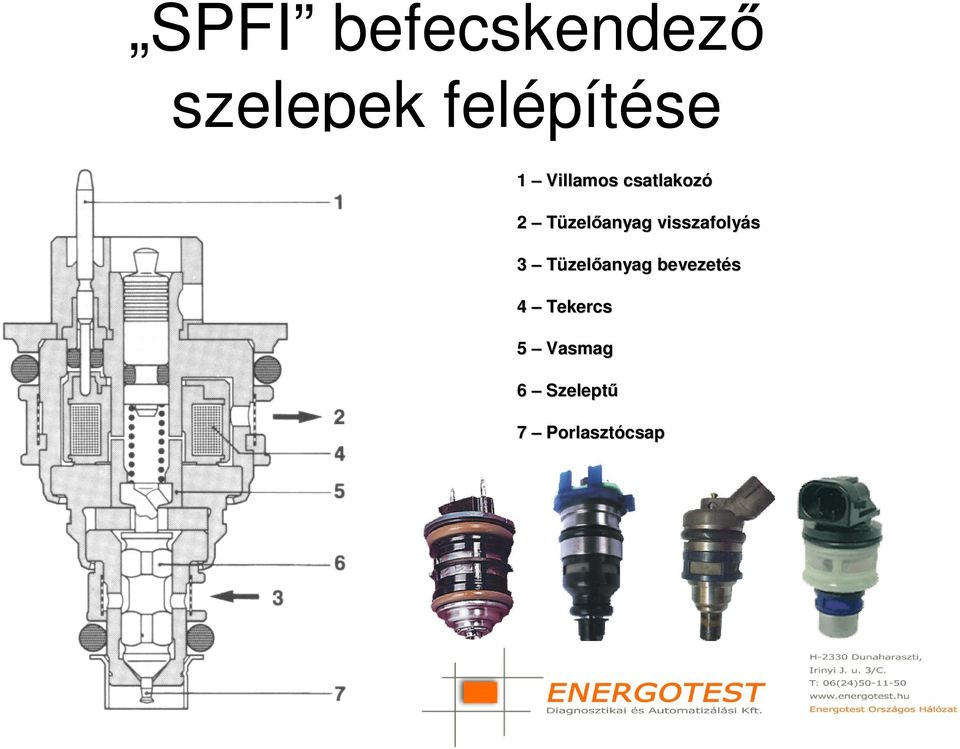

7 SPFI befecskendező szelepek felépítése 1 Villamos csatlakozó 2 Tüzelőanyag visszafolyás 3 Tüzelőanyag bevezetés 4 Tekercs 5 Vasmag 6 Szeleptű 7 Porlasztócsap
8 Az injektorok működési elve F-húzóerő Tekercs-áram ram Kalibrált lt furat

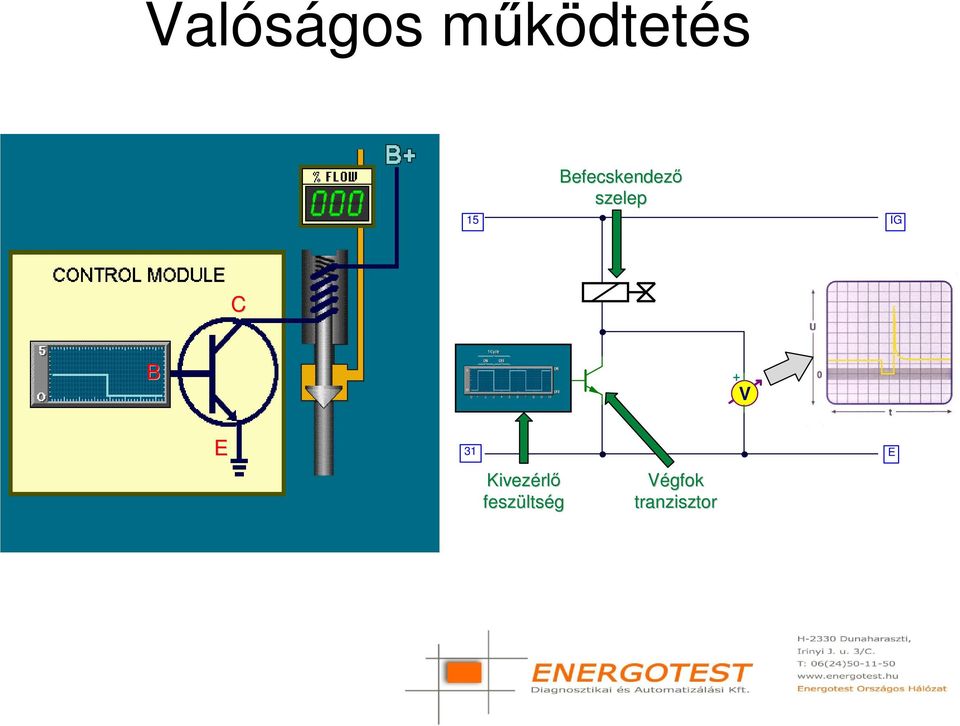

9 Valóságos működtetés 15 Befecskendező szelep IG C B T1!NPN + V VM1 E 31 E Kivezérl rlő feszülts ltség Végfok tranzisztor

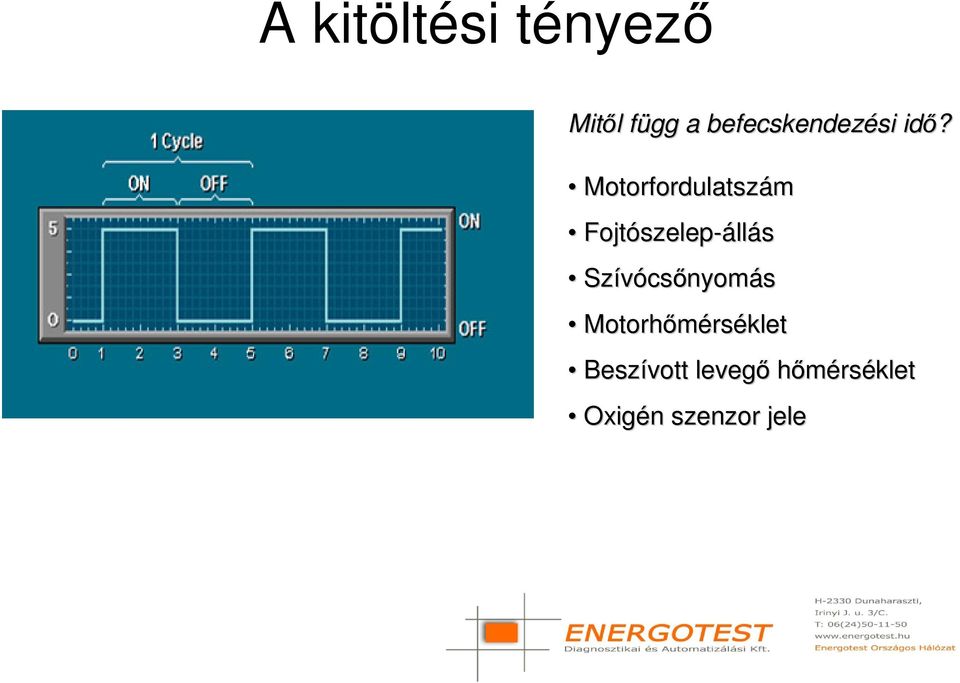

10 A kitöltési tényező Mitől l függ f a befecskendezési si idő? Motorfordulatszám Fojtószelep szelep-állás Szívócs csőnyomás Motorhőmérs rséklet Beszívott levegő hőmérséklet Oxigén n szenzor jele

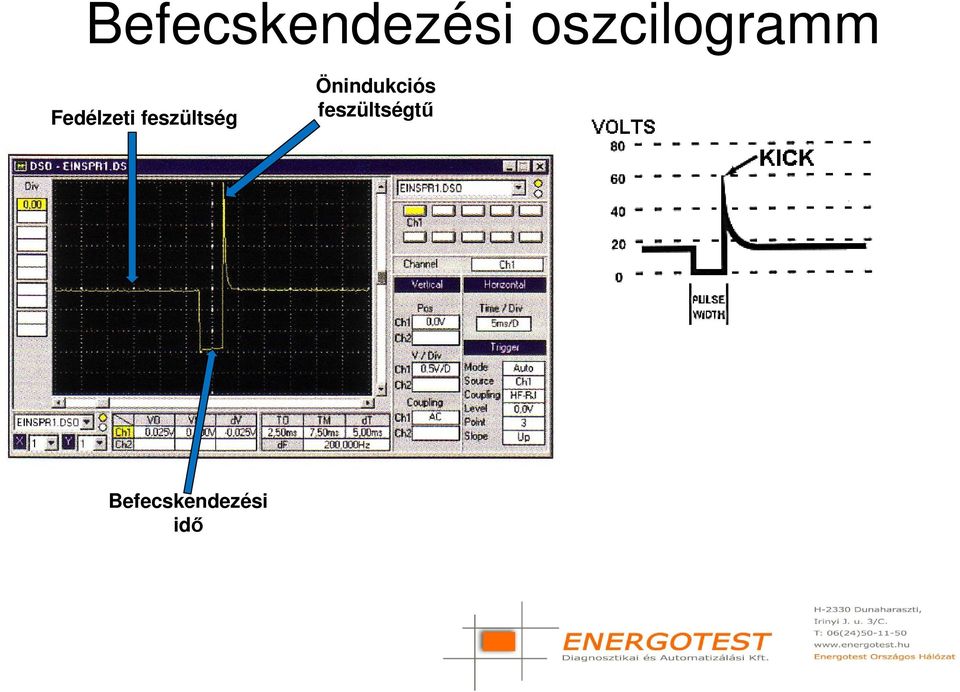

11 Befecskendezési oszcilogramm Fedélzeti feszültség Önindukciós feszültségtű Befecskendezési idő

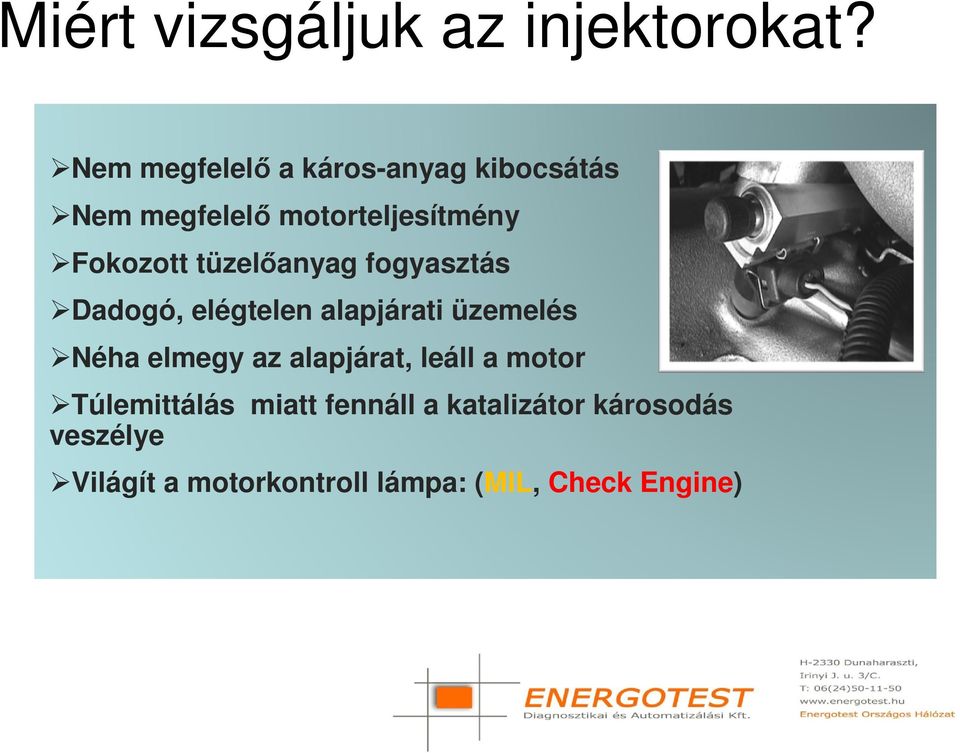

12 Miért vizsgáljuk az injektorokat? Nem megfelelő a káros-anyag kibocsátás Nem megfelelő motorteljesítmény Fokozott tüzelőanyag fogyasztás Dadogó, elégtelen alapjárati üzemelés Néha elmegy az alapjárat, leáll a motor Túlemittálás miatt fennáll a katalizátor károsodás veszélye Világít a motorkontroll lámpa: (MIL, Check Engine)

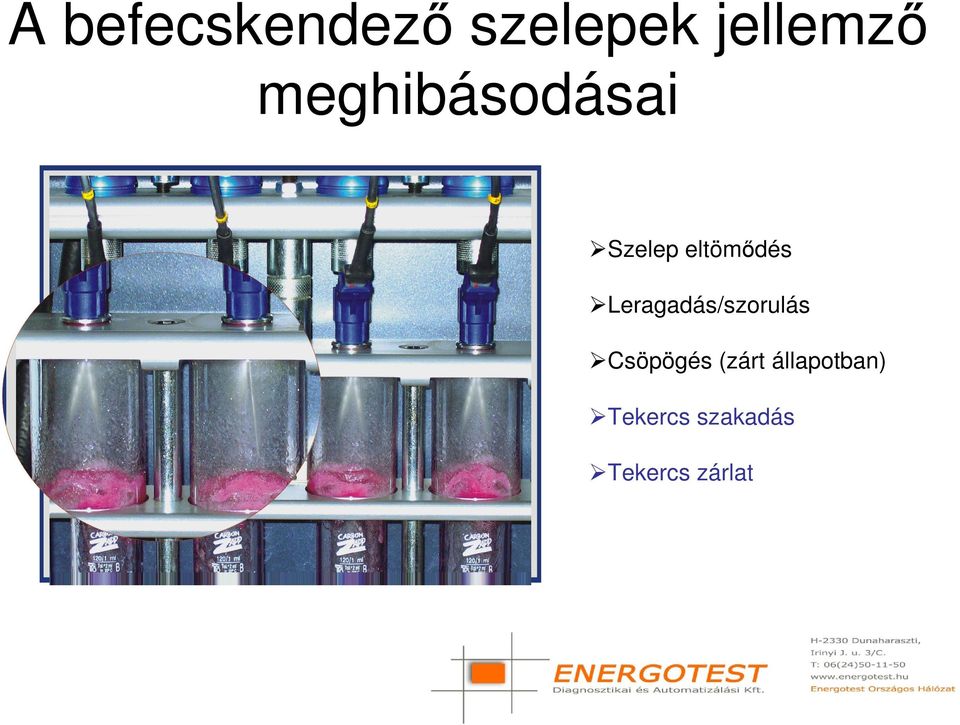

13 A befecskendező szelepek jellemző meghibásodásai Szelep eltömődés Leragadás/szorulás Csöpögés (zárt állapotban) Tekercs szakadás Tekercs zárlat

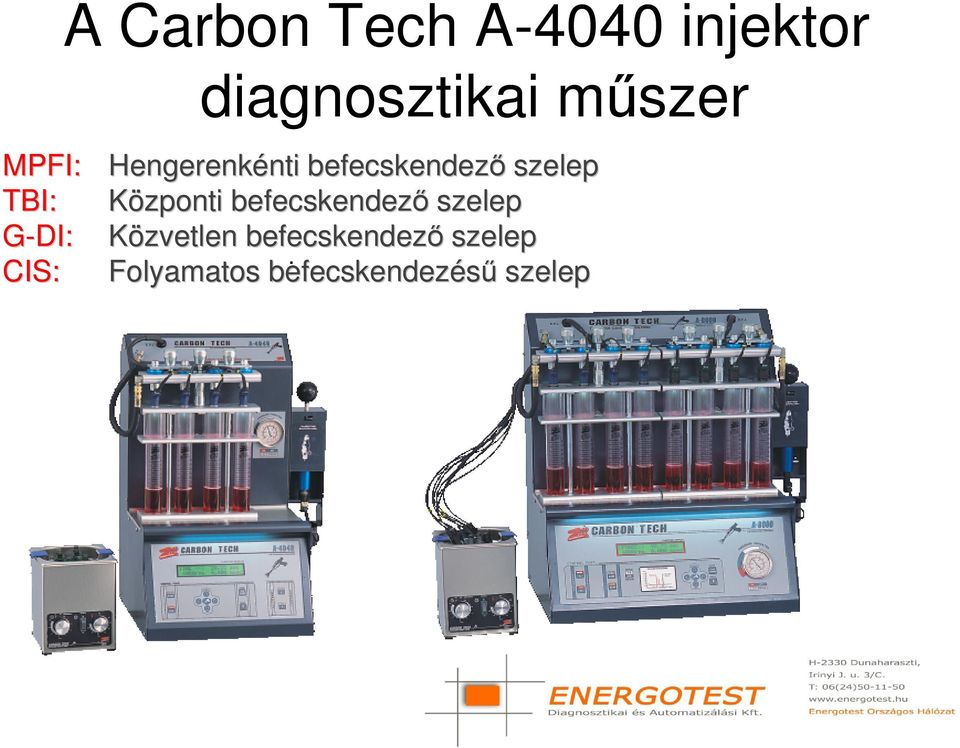

14 A Carbon Tech A-4040 injektor diagnosztikai műszer MPFI: Hengerenkénti nti befecskendező szelep TBI: Központi befecskendező szelep G-DI: Közvetlen befecskendező szelep. CIS: Folyamatos befecskendezésű szelep

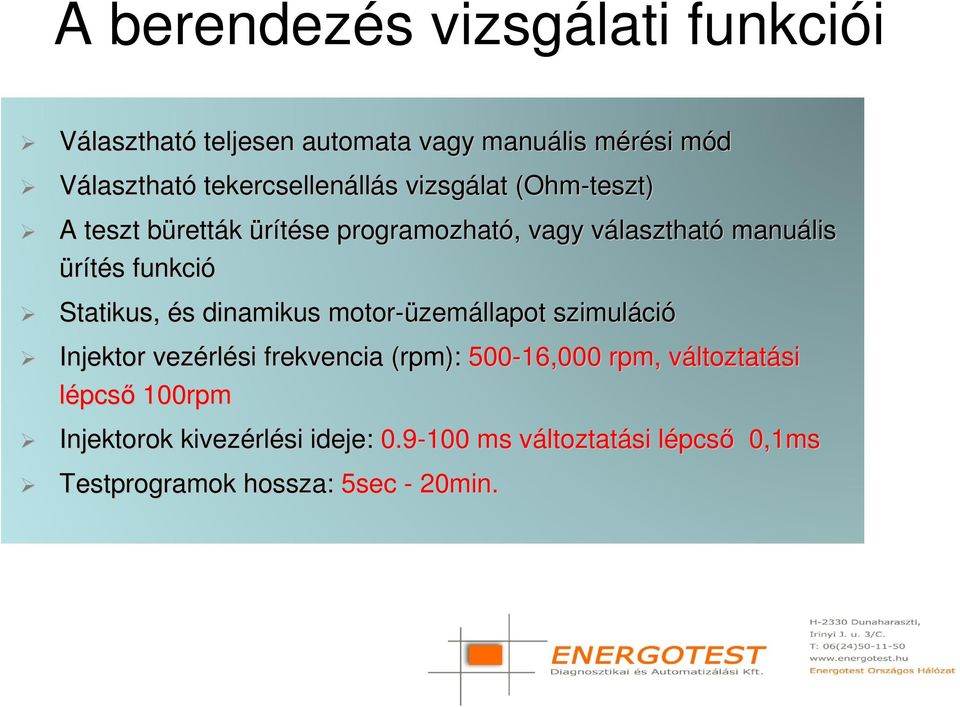

15 A berendezés vizsgálati funkciói Választható teljesen automata vagy manuális mérési m módm Választható tekercsellenáll llás s vizsgálat (Ohm-teszt) A teszt bürettb retták ürítése programozható,, vagy választhatv lasztható manuális ürítés s funkció Statikus, és s dinamikus motor-üzem zemállapot szimuláci ció Injektor vezérl rlési frekvencia (rpm): ,000 rpm, változtatási lépcső 100rpm Injektorok kivezérl rlési ideje: ms változtatási lépcsl pcső 0,1ms Testprogramok hossza: 5sec - 20min.

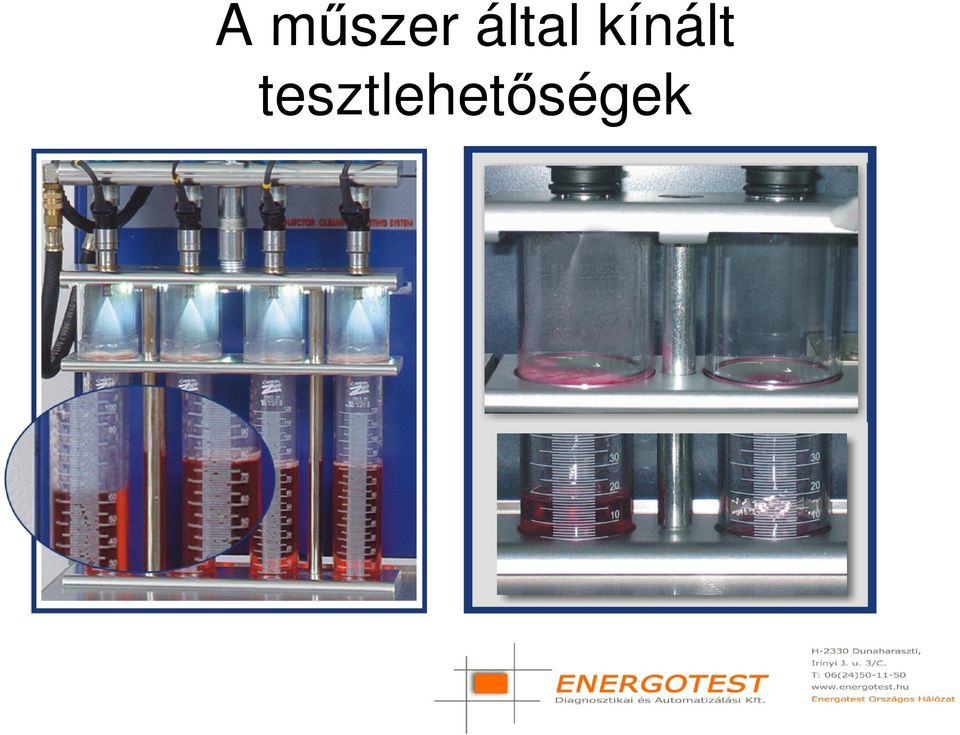

16 A műszer által kínált tesztlehetőségek

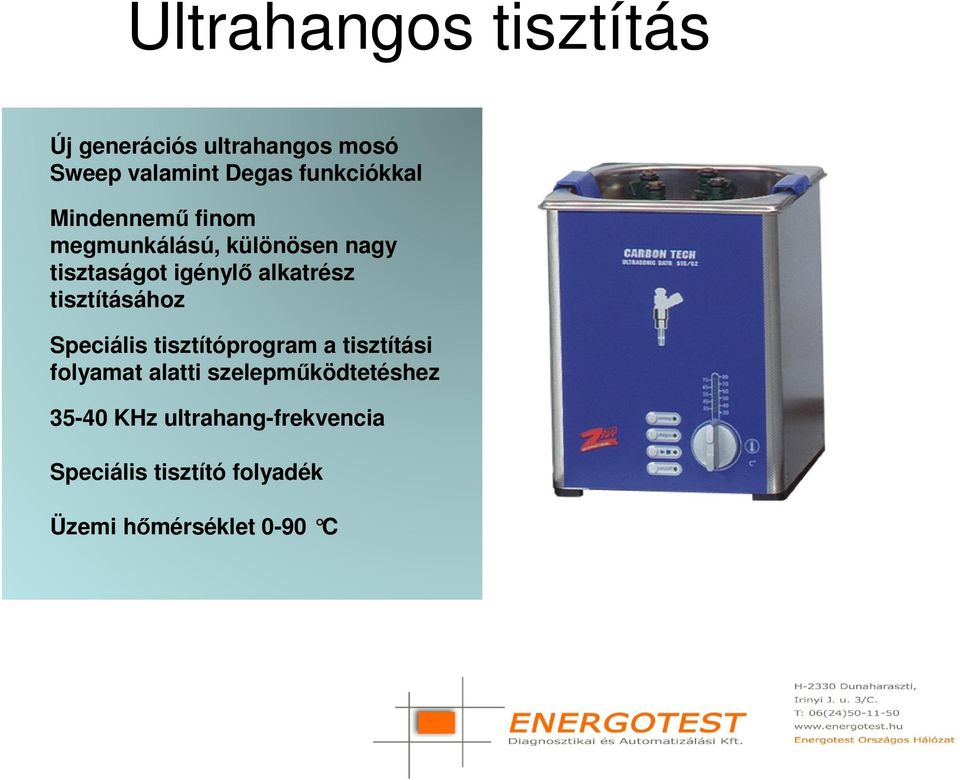

17 Ultrahangos tisztítás Új generációs ultrahangos mosó Sweep valamint Degas funkciókkal Mindennemű finom megmunkálású, különösen nagy tisztaságot igénylő alkatrész tisztításához Speciális tisztítóprogram a tisztítási folyamat alatti szelepműködtetéshez KHz ultrahang-frekvencia Speciális tisztító folyadék Üzemi hőmérséklet 0-90 C

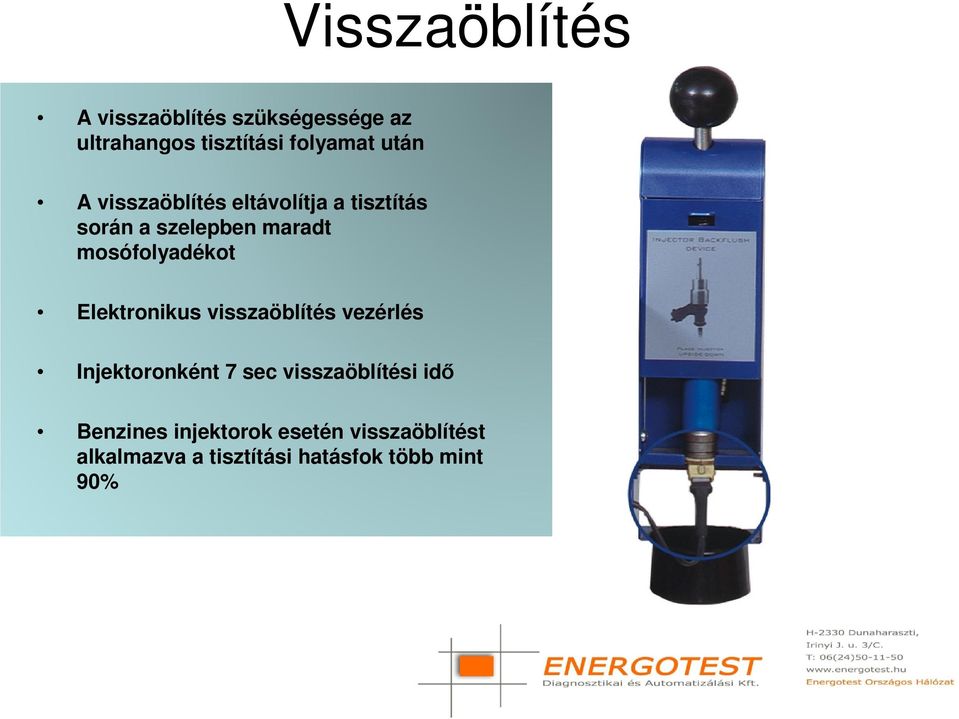

18 Visszaöblítés A visszaöblítés szükségessége az ultrahangos tisztítási folyamat után A visszaöblítés eltávolítja a tisztítás során a szelepben maradt mosófolyadékot Elektronikus visszaöblítés vezérlés Injektoronként 7 sec visszaöblítési idő Benzines injektorok esetén visszaöblítést alkalmazva a tisztítási hatásfok több mint 90%

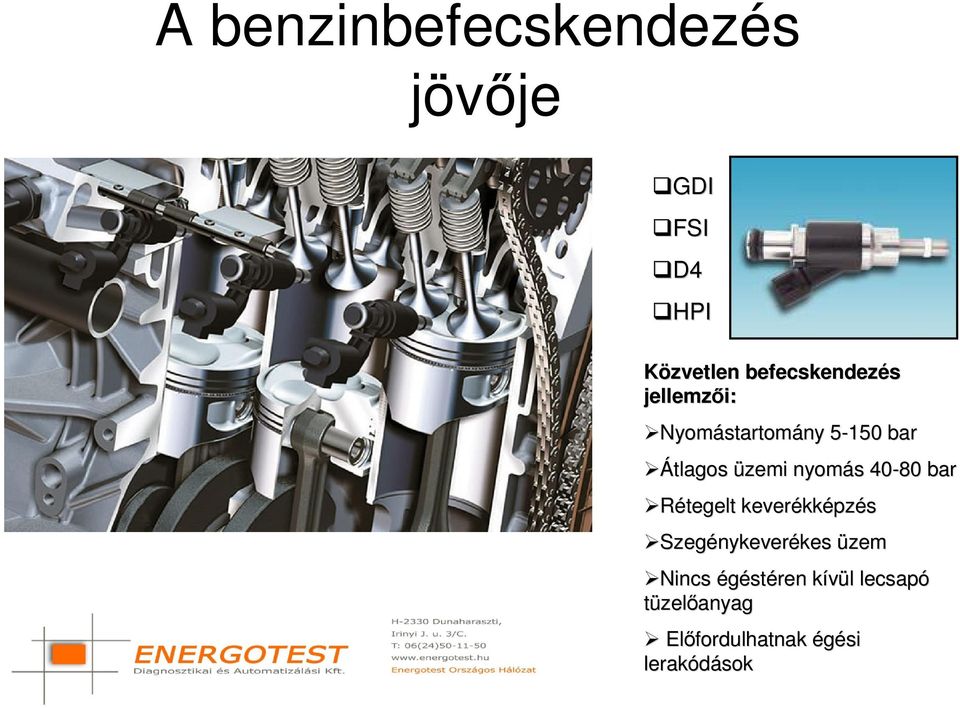

19 A benzinbefecskendezés jövője GDI FSI D4 HPI Közvetlen befecskendezés jellemzői: Nyomástartomány bar Átlagos üzemi nyomás s bar Rétegelt keverékk kképzés Szegénykeverékes kes üzem Nincs égéstéren kívül k l lecsapó tüzelőanyag Előfordulhatnak égési lerakódások
20 Köszönöm a figyelmüket!
