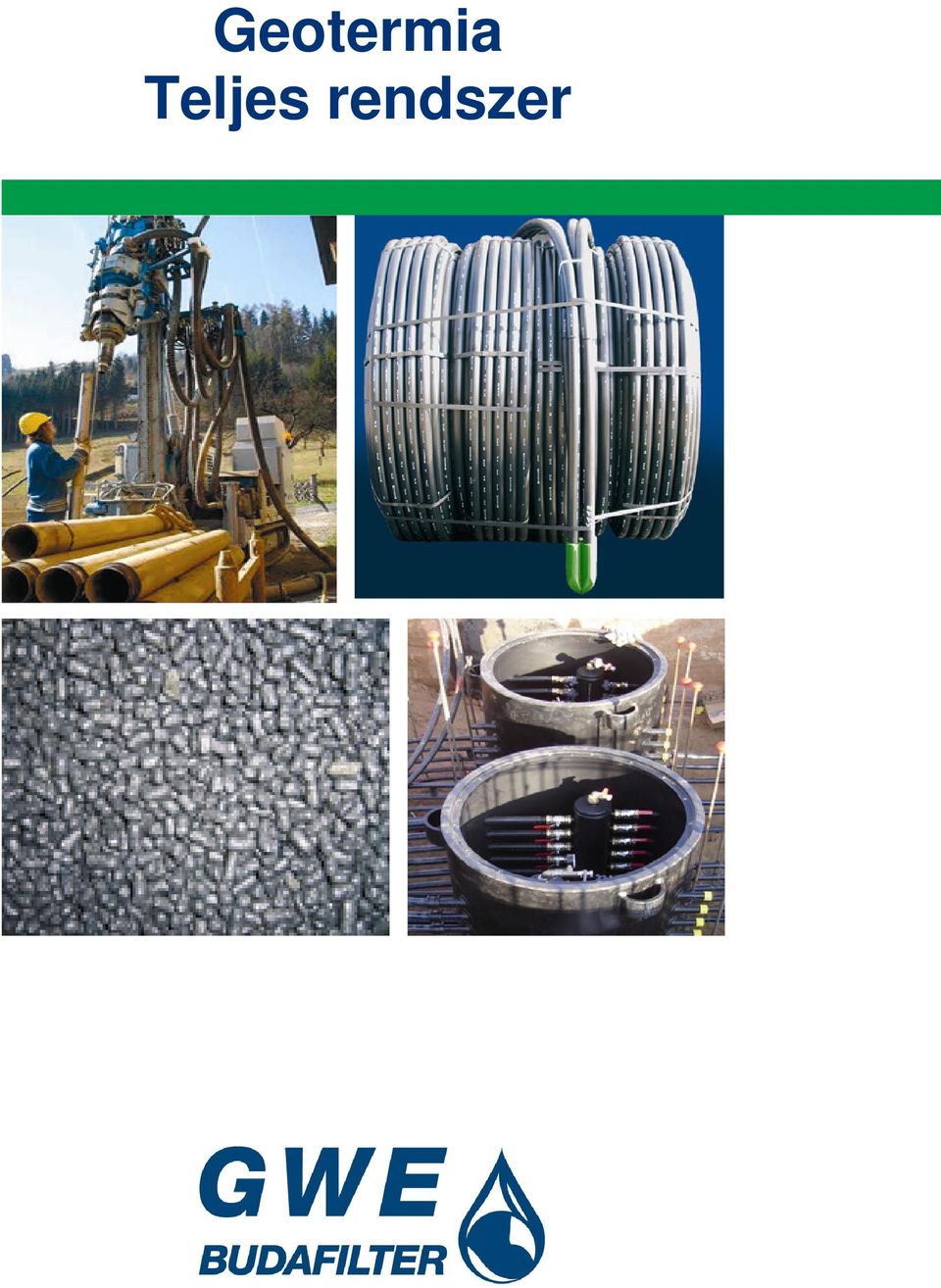

1 Geotermia Teljes rendszer

2 GWE-Geotermia A jövı energiája Épülettechnika Csatlakozás technológia Szondatechnika A környezetbarát, megfizethetı energia elıállítása a jövı generációjának a megcsappant ıskori tüzelıanyagok jegyében központi kihívást jelent a politikában, a tudományban és energiatudományban. A modern elıállítási módszerekkel 80% főtıenergia nyerhetı talajszondákkal a talajból történı hı kiszivattyúzásával. Ahhoz, hogy ezt az energiamennyiséget feltárhassuk a talajból, különleges talajszonda berendezéseket kell bevetni, amelyek hatékonysága az egyes iparágak együttmőködésével érhetı el. A három iparág a geotermikus használatban: Szondatechnika Csatlakoztatási technika Épülettechnika Ezáltal a szakszerő tervezés mellett a teljes korrekt kivitelezés a kulcs a legjobb rendszerhez. 2

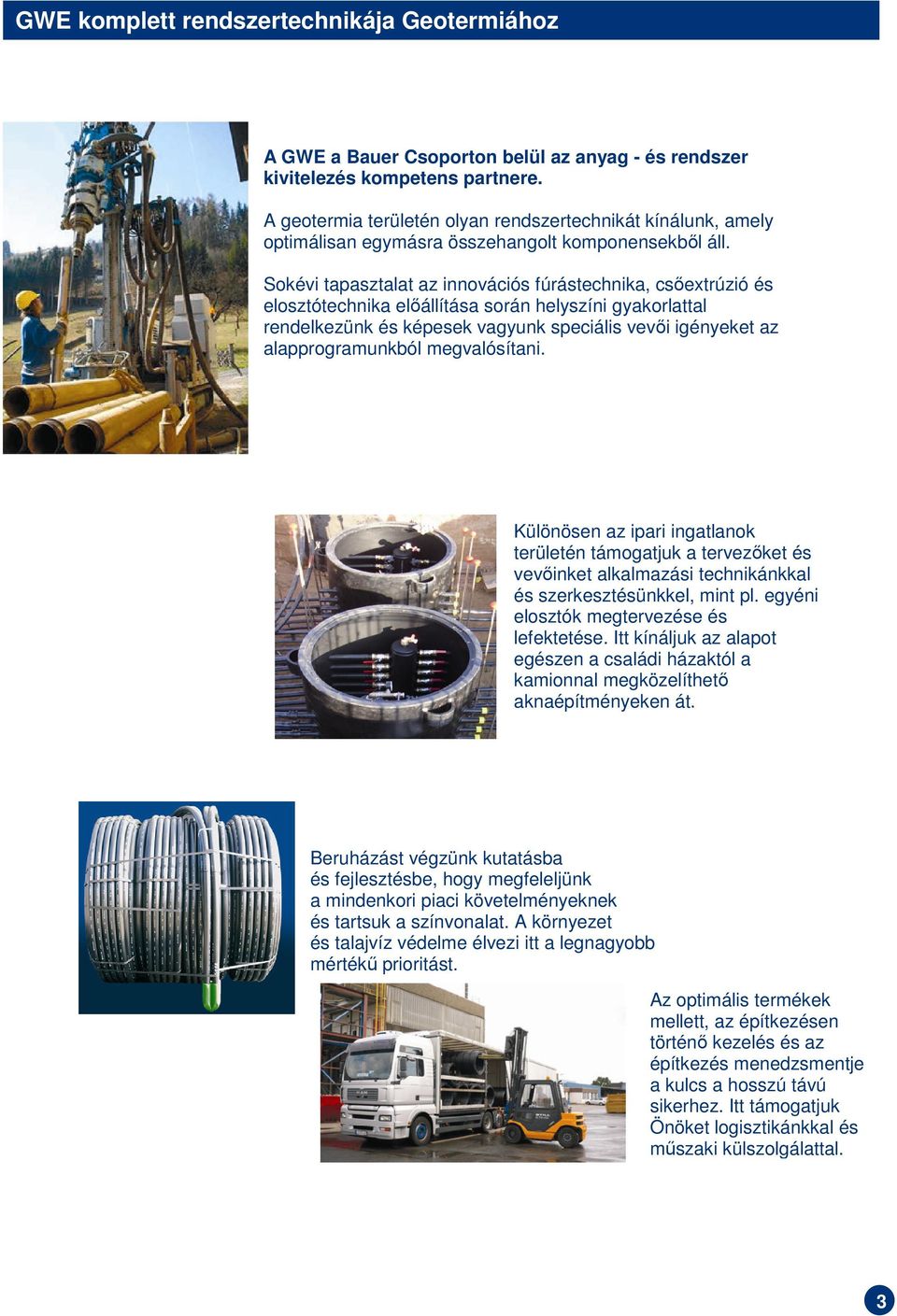

3 GWE komplett rendszertechnikája Geotermiához A GWE a Bauer Csoporton belül az anyag - és rendszer kivitelezés kompetens partnere. A geotermia területén olyan rendszertechnikát kínálunk, amely optimálisan egymásra összehangolt komponensekbıl áll. Sokévi tapasztalat az innovációs fúrástechnika, csıextrúzió és elosztótechnika elıállítása során helyszíni gyakorlattal rendelkezünk és képesek vagyunk speciális vevıi igényeket az alapprogramunkból megvalósítani. Különösen az ipari ingatlanok területén támogatjuk a tervezıket és vevıinket alkalmazási technikánkkal és szerkesztésünkkel, mint pl. egyéni elosztók megtervezése és lefektetése. Itt kínáljuk az alapot egészen a családi házaktól a kamionnal megközelíthetı aknaépítményeken át. Beruházást végzünk kutatásba és fejlesztésbe, hogy megfeleljünk a mindenkori piaci követelményeknek és tartsuk a színvonalat. A környezet és talajvíz védelme élvezi itt a legnagyobb mértékő prioritást. Az optimális termékek mellett, az építkezésen történı kezelés és az építkezés menedzsmentje a kulcs a hosszú távú sikerhez. Itt támogatjuk Önöket logisztikánkkal és mőszaki külszolgálattal. 3

4 Talajszondák rendszerrel A GWE talajszondákat a legmagasabb minıségi szabványok alapján gyártják és kompletten készítik elı A csı és szondatermékeket a Luckaui üzemünkben készítjük, amely saját felügyelet alá tartozó minıségbiztosítással és a HR 3.26 SKZ irányelvnek megfelelı IMA Drezdai külsıs felügyelettel rendelkezik. A talajszonda termékekhez az általunk kifejlesztett speciális hegesztı berendezésünk a legmagasabb minıséget teljesíti és minden egyes hegesztési munkafolyamatról jegyzıkönyvet készítünk. Ezzel minden szonda dokumentálva van a sorozatszámtól egészen a nyersanyagig. Ezáltal a GWE talajszondák a maximumot kínálják biztonságban és minıségben egyaránt. A szonda mélyre helyezésére olyan lehetıségek vannak, mint a szondalábakhoz való súly felszerelése illetve a szonda tolórúddal történı bevitele. Itt a csövet a szondalábnál a leginkább megterhelı helyen Shock Proof- Protection (védelemmel) burkolják be sérülés ellen. Olyan tartozékok, mint a csıeggyesítık (Y idom) és az elektrofittingek biztosítják az áramlástechnikailag optimális csatlakozást a horizontálisan fekvı vezetékekhez és az elosztórendszerhez. 4

5 Elosztótechnika a megfelelı dimenzióba A legkiválóbb szondarendszer ökológiailag és gazdaságilag csak akkor hatékony, ha az elosztótechnika kedvezıen dimenzionált és kivitelezésre kerül. A GF-Tec elosztórender speciálisan geotermikus hıcserélık térfogatáramlásának elosztására lett kidolgozva (pl. talajszondák és energiacölöpök). Mi az összes csatlakozást megvizsgáljuk a szükséges térfogatáramlással és az ebbıl eredı elosztást dimenzionáljuk. Vevıink a talajszonda csatlakozóinak számos egymásra összehangolt komponenseit (csövek, idomok, Glykol, stb.) egy kézbıl kapják meg. Speciálisan megtervezett és elkészített elosztási lehetıséggel segítjük a tervezıket, amelyek megfelelnek az építkezés követelményeinek. Az elkészített rajzokat mindenkor átláthatóság jellemzi ami a csatlakozás mértékeket és dimenziókat illet, úgy hogy az elosztók szerelése biztos és kiszámítható. A teljesítményspektrumunk kiterjed egészen a családi háztól a nagyobb objektumig. Kínálatunkban szerepelnek jármővel járható aknafélék is (személygépkocsi és teherautó). 5

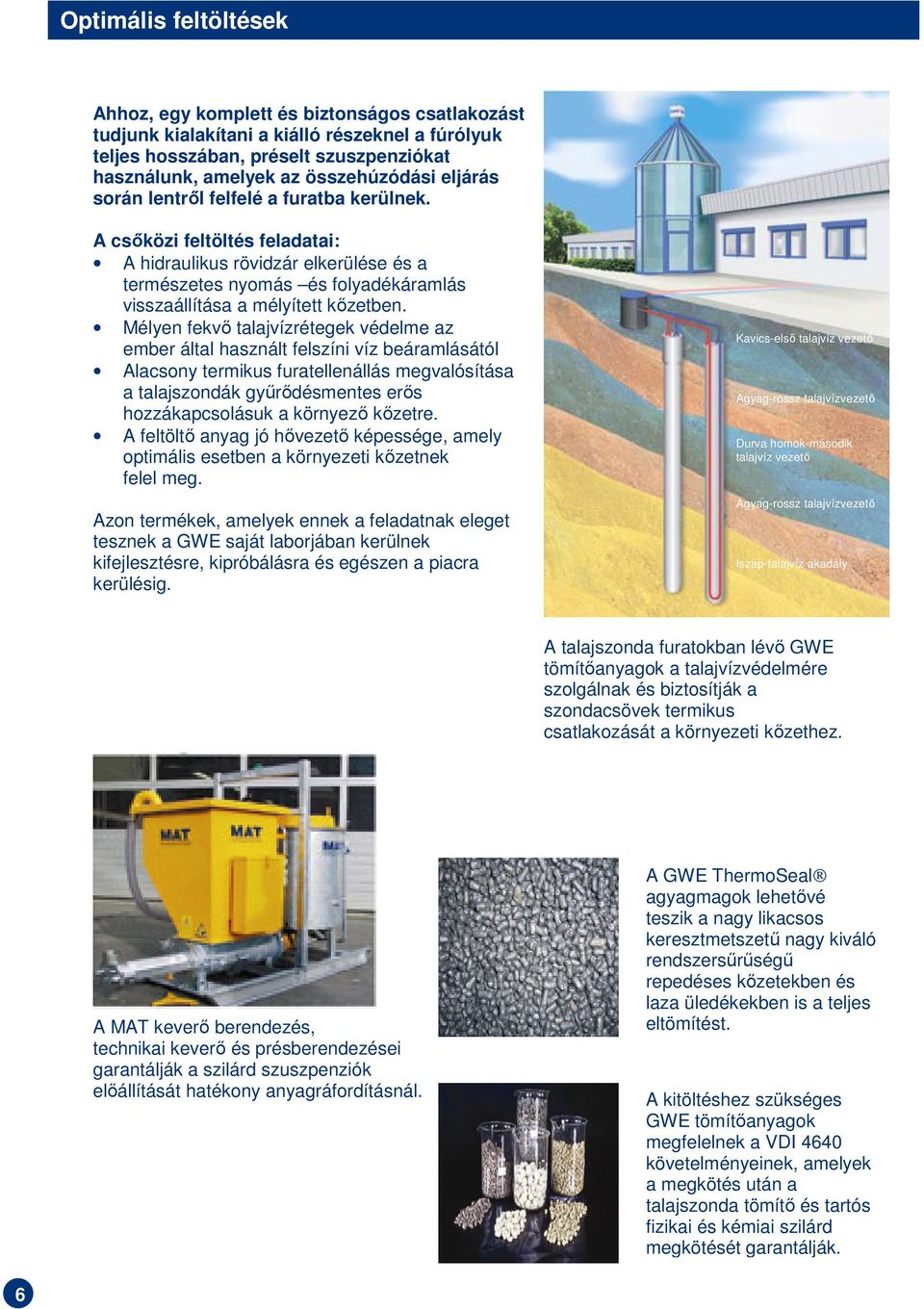

6 Optimális feltöltések Ahhoz, egy komplett és biztonságos csatlakozást tudjunk kialakítani a kiálló részeknel a fúrólyuk teljes hosszában, préselt szuszpenziókat használunk, amelyek az összehúzódási eljárás során lentrıl felfelé a furatba kerülnek. A csıközi feltöltés feladatai: A hidraulikus rövidzár elkerülése és a természetes nyomás és folyadékáramlás visszaállítása a mélyített kızetben. Mélyen fekvı talajvízrétegek védelme az ember által használt felszíni víz beáramlásától Alacsony termikus furatellenállás megvalósítása a talajszondák győrıdésmentes erıs hozzákapcsolásuk a környezı kızetre. A feltöltı anyag jó hıvezetı képessége, amely optimális esetben a környezeti kızetnek felel meg. Azon termékek, amelyek ennek a feladatnak eleget tesznek a GWE saját laborjában kerülnek kifejlesztésre, kipróbálásra és egészen a piacra kerülésig. Kavics-elsı talajvíz vezetı Agyag-rossz talajvízvezetı Durva homok-második talajvíz vezetı Agyag-rossz talajvízvezetı Iszap-talajvíz akadály A talajszonda furatokban lévı GWE tömítıanyagok a talajvízvédelmére szolgálnak és biztosítják a szondacsövek termikus csatlakozását a környezeti kızethez. A MAT keverı berendezés, technikai keverı és présberendezései garantálják a szilárd szuszpenziók elıállítását hatékony anyagráfordításnál. A GWE ThermoSeal agyagmagok lehetıvé teszik a nagy likacsos keresztmetszető nagy kiváló rendszersőrőségő repedéses kızetekben és laza üledékekben is a teljes eltömítést. A kitöltéshez szükséges GWE tömítıanyagok megfelelnek a VDI 4640 követelményeinek, amelyek a megkötés után a talajszonda tömítı és tartós fizikai és kémiai szilárd megkötését garantálják. 6

7 Hımérsékleti gradiens a felszín alatt 20 m / 10 C Évszakos ingadozások 120 m / 13 C 220 m / 16 C Geotermikus gradiens ca. 3 C / 100 m 350 m / 20 C A talajhı illetve geotermikus energia fogalmakkal a hı mennyiségét jelöljük, amelyek a szilárd földterület alatt található. A felszínközeli helyeken a besugárzó nap hıenergiája és a szárazföldi hıáramlás által keletkezik a föld belsejébıl A kihatás a termikus gradiensben tükrözıdik vissza, ami azt jelenti, hogy a hımérséklet kb. 20 méteres mélységtıl átlagban 3 C-al emelkedik 100 méterenként. Kb. 20 méteres mélységig dominál a nap besugárzása, amely által a hı profilja itt évszakhoz kötötten ingadozásnak van alávetve. 7

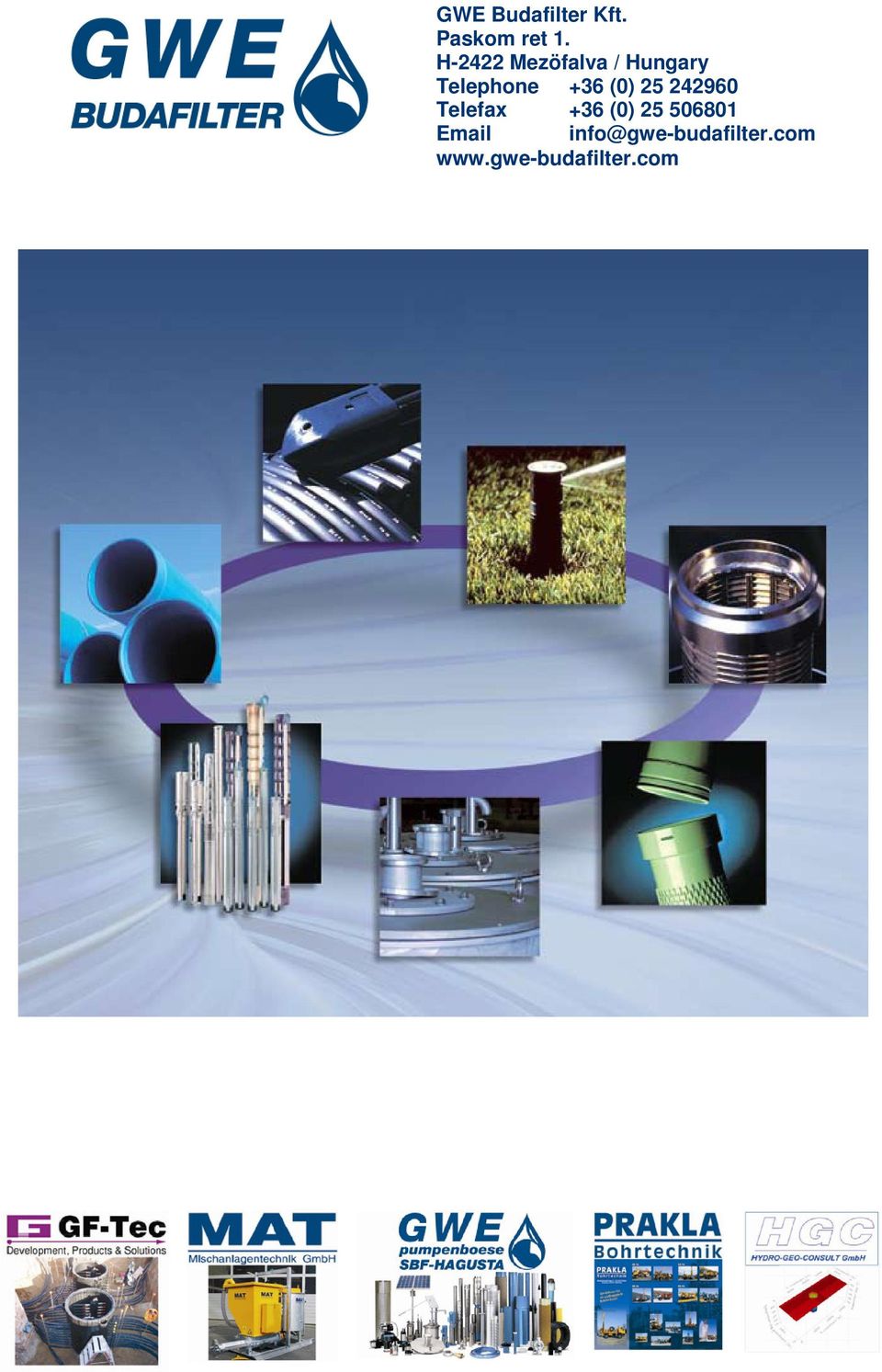

8 GWE Budafilter Kft. Paskom ret 1. H-2422 Mezöfalva / Hungary Telephone +36 (0) Telefax +36 (0) info@gwe-budafilter.com
