1 10 ÉVE A GEOTERMIA SZOLGÁLATÁBAN IX. Geotermikus Konferencia Húsz szentesi hévízkút teljeskörű kútvizsgálatának eredményei Szongoth Gábor (Geo-Log Kft.) dr. Galsa Attila (ELTE) Steierlein Ildikó (Geo-Log Kft.) Tartalom 1. Vizsgált kutak ismertetése 2. Miből áll egy komplex hévízkútvizsgálat? 3. Mérések kivitelezése 4. Mérési eredmények 5. Nyomásmérések összehasonlíthatósága 6. Hőmérsékletmérések értelmezése 7. Tapasztalatok, eredmények, következtetések Steierlein Ildikó 1

2 A 20 kút elhelyezkedése Szentes körül A kutak legfontosabb előzetes adatai Steierlein Ildikó 2

3 Három vízadó szint Komplex hévízkútvizsgálat Kútszerkezet ellenőrzés (lezárt kút) talpmélység, csőbelső átmérők, csőfolytonosság szűrők helye, állapota, tömszelencék helye, állapota talphőmérséklet, folyamatos hőmérséklet Hidrodinamikai mérések (max. hozam) termelési profil (beáramlási helyek és mértékek) felszíni és mélységi kapacitásmérés visszatöltődés- és nyomásemelkedés-mérés nyomásgradiens-mérés Mintavételek felszíni vízminta mélységi vízminta gázszeparálás laboratóriumi vizsgálatok Steierlein Ildikó 3

4 Kútszerkezet ellenőrzés I (lezárt kútnál) Kútszerkezet ellenőrzés II (lezárt kútnál) Steierlein Ildikó 4

5 lubrikátor gázszeparáló tartály Mérés termelés mellett I Mérés termelés mellett II Steierlein Ildikó 5

6 továbbító szivattyú szeparált gáz bejövő víz-gáz elegy vízóra víz Gázszeparálás I (kis szeparátor) cseppleválasztó Szeparáló tartály (1.6 m 3 ) gázhűtő Gázszeparálás II Steierlein Ildikó 6

7 Mérési elrendezés I (2 létrás) Mérési elrendezés II Steierlein Ildikó 7

8 Mérési körülmények I Mérési körülmények II Steierlein Ildikó 8

9 Mérési szelvény, Szentes I kút visszatöltődés kapacitás lépcsők Vízszint- és mélységi nyomásmérések a hozam függvényében 14 órás mérési ciklus (ideális sorrend) Steierlein Ildikó 9

10 Felszíni vízhozamgörbe 1972 június október Geo-Log VIKUV Mélységi vízhozamgörbe Steierlein Ildikó 10

11 Felszíni visszatöltődés-görbe Mélységi nyomásemelkedés-görbe Steierlein Ildikó 11

12 Nyomásgradiens-görbe Hőmérsékletmérések elemzése I Steierlein Ildikó 12

13 Hőmérsékletmérések elemzése I Hőmérsékletmérések elemzése II (a szűrőzött tartomány) Steierlein Ildikó 13

14 Geo-Log VIKUV Mélységi nyomásemelkedés-görbék OKFT Geo-Log VIKUV Mélységi kapacitásgörbék I Steierlein Ildikó 14

15 Mélységi kapacitásgörbék II Mélységi kapacitásgörbék III Steierlein Ildikó 15

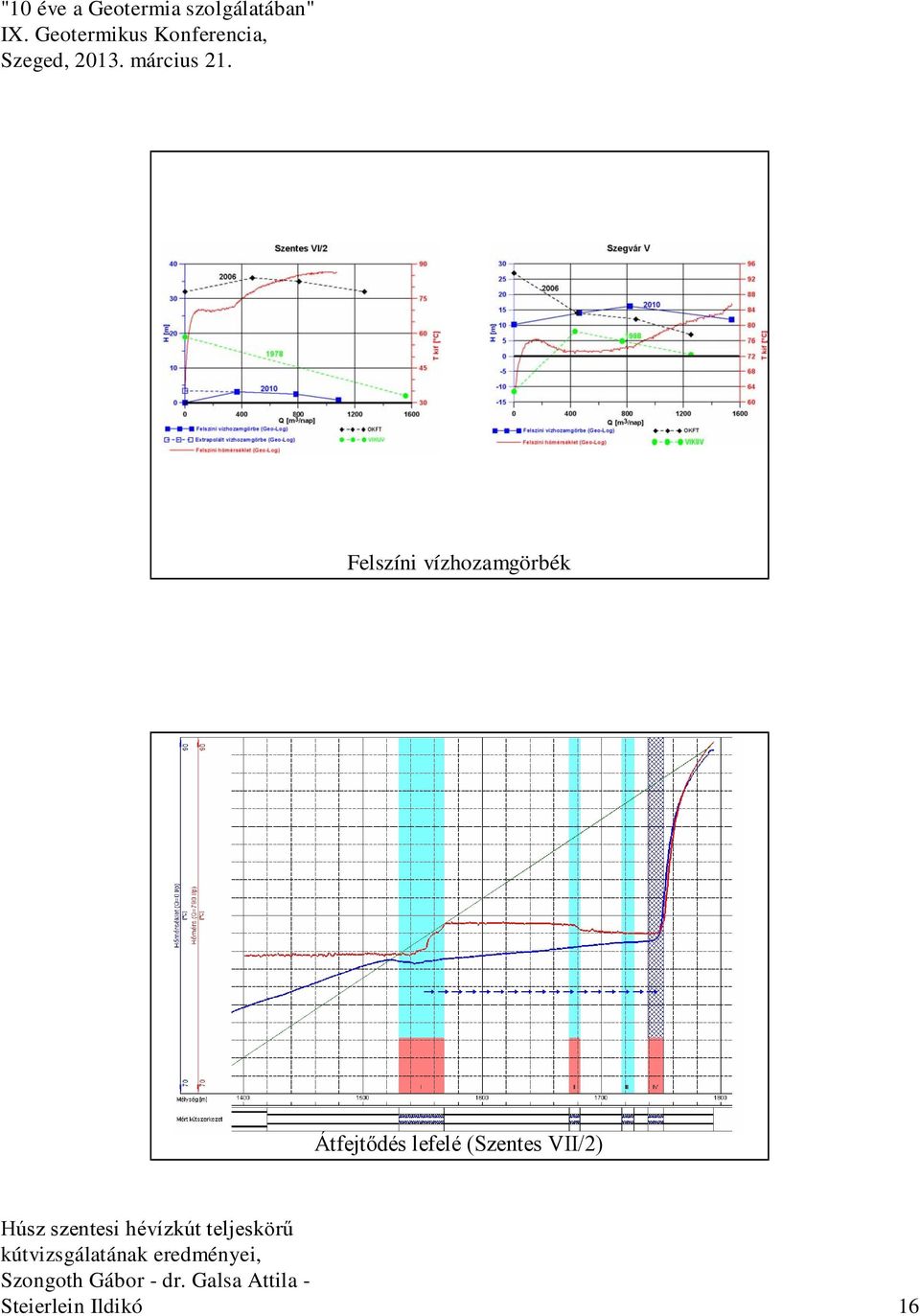

16 Felszíni vízhozamgörbék Átfejtődés lefelé (Szentes VII/2) Steierlein Ildikó 16

17 Átfejtődés felfelé (Szegvár II) Tömszelence hiba (Szegvár III) Steierlein Ildikó 17

18 Tömszelence hiba (Szegvár III) Belső átfejtődések iránya a szegvári kutakban Steierlein Ildikó 18

19 Reciprok geotermikus gradiens izovonalas ábrái Tapasztalatok, eredmények, következtetések Nagyon hasznos volt a 20 hasonló hévízkút egyidejű komplex vizsgálata A hőmérsékletmérések sok új információt hordoznak: minden kútban van átfejtődés pontosíthatók a geotermikus gradiens értékek tisztázhatók a vízadó szintek nyomásviszonyai megismerhetők a keresztáramlások Bár hasznos lenne, de szinte lehetetlen a régi és új nyomásmérések összevetése Szükség lenne egy hévízkutak (termelő és visszasajtoló) működését és a vízadó szintek nyomásviszonyait teljes körűen és hosszú távon megfigyelő és regisztráló monitoring hálózatra. Steierlein Ildikó 19

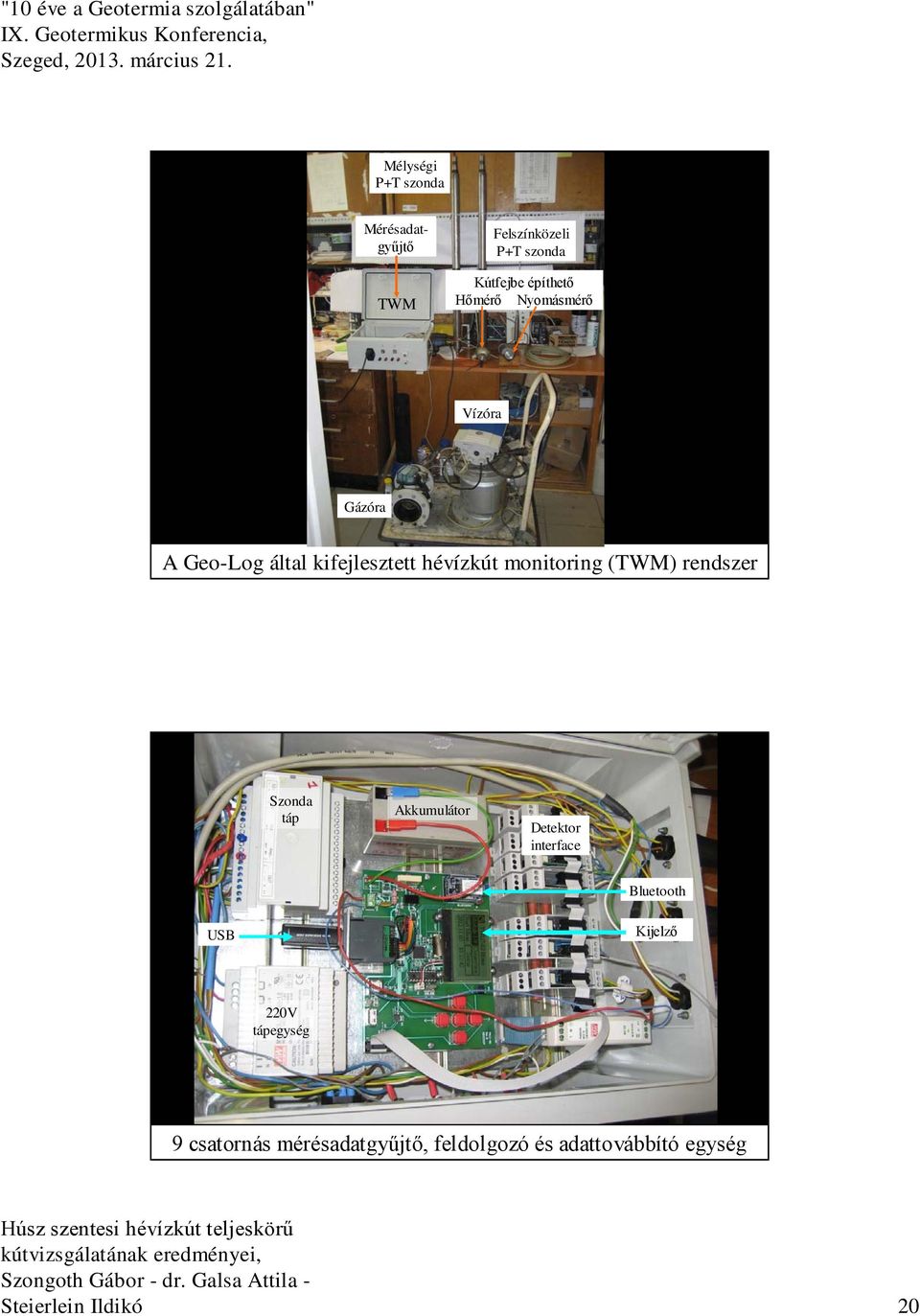

20 Mélységi P+T szonda Mérésadatgyűjtő TWM Felszínközeli P+T szonda Kútfejbe építhető Hőmérő Nyomásmérő Vízóra Gázóra A Geo-Log által kifejlesztett hévízkút monitoring (TWM) rendszer Szonda táp Akkumulátor Detektor interface Bluetooth USB Kijelző 220V tápegység 9 csatornás mérésadatgyűjtő, feldolgozó és adattovábbító egység Steierlein Ildikó 20

21 Köszönjük a figyelmet Mentsük meg Földünket Steierlein Ildikó 21
