1 Kútvizsgálat vízminőségi elemzések alapján Bagi Márta Taba Gabriella - Zöldi Irma VITUKI Nonprofit Kft.

2 Tartalomjegyzék Probléma felvetés aktualitása Korábbi konferenciákon felvetett kútvizsgálati eredmények Területi monitoring kútcserék Nitrát-koncentráció változási anomáliák Trícium vizsgálatokban rejlő lehetőségek Az eredmények bemutatásához hozzájárultak: Maknics Zoltán, Dr. Lorberer Árpád, Maginecz János, Dózsáné Ugyan Szilvia, Kövendi Gergely, Endrődi Gáborné 2

3 Probléma felvetés aktualitása Kiválasztott monitoring pontok vízminősége alapján kerül a víztest állapota (kémiai állapota) meghatározásra; Gyenge állapot esetén (KÖLTÉGES) intézkedések szükségesek; 3

4 Mi lehet az oka a monitoring pontban mért (nem megfelelő) vízminőségnek? Víztest gyenge állapota Diffúz szennyezések Pontszerű szennyező források Intézkedések Mintavételi, vagy analitikai hiba; Nem megfelelő kútkiképzés, kúthiba Kútjavítás Kútkiváltás 4

5 Nitrát-koncentráció változás anomáliák Kútcsoportok esetében különböző mélységben észlelhető Eltérő vízjárás Azonos nitrát-koncentráció??? Szennyezés? Mintavételi, vagy mérési hiba? Kúthiba? 5

6 Szabályosan megépített kút szerkezete (forrás: Szongoth Gábor A KÁRMENTESÍTÉS AKTUÁLIS KÉRDÉSEI (Budapest, Margitsziget április 22.)

7 Kútszerkezet kivitelezési hibákkal (forrás: Szongoth Gábor A KÁRMENTESÍTÉS AKTUÁLIS KÉRDÉSEI (Budapest, Margitsziget április 22.) hiányzik a kiálló acélcső nincs tömedékelve a gyűrűstér

8 Kútszerkezet kivitelezési hibákkal (forrás: Szongoth Gábor A KÁRMENTESÍTÉS AKTUÁLIS KÉRDÉSEI (Budapest, Margitsziget április 22.) belefúrtak a 2. vízadó rétegbe

9 Kútszerkezet kivitelezési hibákkal (forrás: Szongoth Gábor A KÁRMENTESÍTÉS AKTUÁLIS KÉRDÉSEI (Budapest, Margitsziget április 22.) a hosszú szűrő miatt 2 úton mozog a víz

10 Kútszerkezet kivitelezési hibákkal (forrás: Szongoth Gábor A KÁRMENTESÍTÉS AKTUÁLIS KÉRDÉSEI (Budapest, Margitsziget április 22.) eltömedékelték a kút alját, de a gyűrűstérben mozog a víz

Nitrát (mg/l) Nyugalmi vízszint (m) Rajka PHARE mezőgazdasági kutak (A=5,4m, B=10,6m, C=16m) 200.00 180.00 160.00 140.00 120.00 Vízszint azonos 1.00-1.00-3.00-5.00 100.00 80.00 60.00 40.00 20.00 0.

11 Nitrát (mg/l) Nyugalmi vízszint (m) Rajka PHARE mezőgazdasági kutak (A=5,4m, B=10,6m, C=16m) Vízszint azonos Vízminőség a két mélyebb kútban együtt jár "A" kút nitrát (mg/l) "B" kút nitrát (mg/l) "C" kút nitrát (mg/l) "A" kút nyvsz.(m) "B" kút nyvsz.(m) "C" kút nyvsz.(m) 11

Nitrát (mg/l) Nyugalmi vízszint (m) Nagykutas GNNAG01 PHARE települési kútcsoport (A=11,3m, B=16,3m, C=21,5m) 500.00 450.00 400.00 350.00 300.00 Eltérő vízszint 1.00-1.00-3.00-5.00 250.00-7.00 200.

12 Nitrát (mg/l) Nyugalmi vízszint (m) Nagykutas GNNAG01 PHARE települési kútcsoport (A=11,3m, B=16,3m, C=21,5m) Eltérő vízszint Azonos nitrátkoncentráció "A" kút nitrát (mg/l) "B" kút nitrát (mg/l) "C" kút nitrát (mg/l) "A" kút nyvsz.(m) "B" kút nyvsz.(m) "C" kút nyvsz.(m) 12

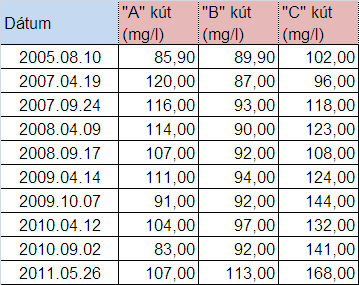

Nitrát (mg/l) Nyugalmi vízszint (m) Kaposvár GNKAP02 PHARE települési kútcsoport (A=6,5m, B=12,5m, C=20m) 300 1.00 250 200 Azonos vízszint -1.00-3.00-5.00 150-7.

13 Nitrát (mg/l) Nyugalmi vízszint (m) Kaposvár GNKAP02 PHARE települési kútcsoport (A=6,5m, B=12,5m, C=20m) Azonos vízszint Azonos nitrát-koncentráció "A" kút nitrát (mg/l) "B" kút nitrát (mg/l) "C" kút nitrát (mg/l) "A" kút nyvsz.(m) "B" kút nyvsz.(m) "C" kút nyvsz.(m) 13

14 Nitrát (mg/l) Nyugalmi vízszint (m) Sárkeresztes PHARE mg.kutak (A=11m, B=16m, C=22m) Eltérő vízszint, A-B kutakban azonos nitrát-koncentráció, C (legmélyebb) kútban legmagasabb az érték, de lefutása megegyezik a két sekélyebbel "A" kút nitrát (mg/l) "B" kút nitrát (mg/l) "C" kút nitrát (mg/l) "A" kút nyvsz.(m) "B" kút nyvsz.(m) "C" kút nyvsz.(m) 14

Nitrát (mg/l) Nyugalmi vízszint (m) Lovasberény PHARE mg.kutak (A=6m, B=10,9m, C=14,5m) 500.00 450.00 400.00 350.00 300.00 250.00 200.00 150.00 100.00 50.00 0.

15 Nitrát (mg/l) Nyugalmi vízszint (m) Lovasberény PHARE mg.kutak (A=6m, B=10,9m, C=14,5m) Illusztráció Forrás TWINNING projekt Azonos vízszint mindhárom kútban Azonos koncentráció értékek "A" kút nitrát (mg/l) "B" kút nitrát (mg/l) "C" kút nitrát (mg/l) "A" kút nyvsz.(m) "B" kút nyvsz.(m) "C" kút nyvsz.(m) 15

16 Nincs összefüggés a vízadó mélység és a nitrát koncentráció változás között Illusztráció. Harmadik, ötödik vízadó Máriakálnok 9570-es figyelő kútcsoport (I-VII) Első vízadó Hetedik vízadó (100 m) Illusztráció Forrás TWINNING projekt Második vízadó VII.kút (15,8m) VI.kút (35,3m) V.kút (54,3m) IV.kút (64,5m) III.kút (78m) II.kút (92m) I.kút (100m) Negyedik, hatodik vízadó

17 17

18 Csatorna 18

19 Tríciumról általában Jelölése: 3-H és 3 H Atommag felépítése Felezési ideje Bomlása év Vizek trícium tartalma: 201/2001.(X.25.)Korm.Rend. 21/2002 (IV.25.)KöViMr. (védett vízbázis)

20 Trícium analitika Méréstechnikája: LSC, T-3He módszer, U kombinált dúsítás Nélkül < U Kombinált dúsítás MI ISO/CD 9698:2010 0,12Bq/l~1,0TU MSZ 19387:1987 0,02Bq/l 0,2TU 20

21 TU Trícium vizsgálat 1. Optimális szivattyúzási profil 24m mély karsztkútból Ugyanazon kútból származó, a szivattyúzás különböző időpontjában vett vízminták tríciumkoncentrációja 14,00 12,00 10,00 8,00 6,00 4,00 2,00 0, Trícium koncentráció Perc Lineáris (Trícium koncentráció) 21

22 TU aktivitás koncentráció Trícium vizsgálat II. Mintavételi indikátor m folyamatosan üzelemlő vízmű kút mintavétel ellenőrzése Mintavételi cső okozta szennyezés idő (perc) 22

23 TU aktivitás koncentráció Trícium vizsgálat III ,5 m monitoring kút szivattyúzása Szabvány szerinti mintavételnél a háromszoros térfogat ki szivattyúzása alatt felszíni vízzel töltődik fel a kút Hanyagul elvégzett mintavétel esetén nem derül ki a felszíni, vagy felszín közeli talajvíz beszivárgás idő (perc) 23

24 Karakterisztikus trícium szivattyúzási profil A kútszerkezet sérülése csak abban az esetben,ha az adott kútból rendelkezésre állnak korábbi, szennyeződést kizáró vízminőség-vizsgálati eredmények; Sokkal gyakoribb eset a műszaki hibás kútkiképzés, amelyet létesítés-kori műszeres ellenőrző mérések hiányosságai miatt csak az ellenőrzés alkalmával vesznek észre; Trícium tartalom egyértelműen friss beszivárgású felszíni vagy felszín-közeli vízadó bekapcsolódására utal, míg a magas és növekvő nitrát tartalmak mélyebb szintekből is származhatnak (pl. alábányászott területek öregségi vizeiből trícium vizsgálat!); Különböző kút esetek és a szivattyúzási profilok összefüggéseinek vizsgálata további kutatási téma. 24

25 Mire használható a javasolt metodika? Mintavétel ellenőrzés; Felszíni-, vagy sekélymélységű talajvíz jelenlétének bizonyítása, vagy kizárása; Különböző vízadó rétegek keveredésének bizonyítása, vagy kizárása; Karakterisztikus szivattyúzási profil (trícium) és a nitrit/nitrát tartalom alapján a víz rétegeredet megállapítása, vagy kúthibák ellenőrzés MONITORING PONTOK KIVÁLASZTÁS ELŐSEGÍTÉSE; Viszonylag olcsó és gyors vizsgálat. 25

26 KÖSZÖNJÜK A FIGYELMET bagi.marta@vituki.hu taba.gabriella@vituki.hu irma.zoldi@vituki.hu 26
