Vízkutak vizsgálata kapcsán felmerült. tapasztalatok és tanulságok

Átírás

1 Magyar Hidrológiai Társaság Bács-Kiskun m. Tsz. Baja, november 12. tapasztalatok és tanulságok Szongoth Gábor geofizikus, üv. Perlaky Ferenc hidrogeológus mérnök Tartalom Bevezetés 1. Jogi és hatósági kérdések - a 2007.XII.23/101-es rendelet egyes kérdései - az ún. jegyzői kutak engedélyezése - vízföldtani napló készítés kútdokumentáció - kutak utólagos fennmaradási engedélye - hévízkutakkal kapcsolatos kérdések (visszasajtolás, metán-gáz hasznosítás, meddő CH kutak hasznosítása, egymásrahatás vizsgálat) 2. Műszaki kérdések - a műszaki ellenőrzés szerepe - kútszerkezet vizsgálatok (cementpalást, szűrőhely, tömszelence, talpmélység) - videokamerás kútállapot-vizsgálat - kútvizsgálatok kivitelezésének technikai problémái (megközelítés, termeltetés, vízelvezetés, kútfej-kiképzés, hozammérés, gázszeparálás) - megfigyelő kutak létesítése megszüntetése 3. Konzultáció tapasztalatok és tanulságok 1

2 A 2007.XII.23/101-es rendelet egyes kérdései saláta rendelet (tervezés, kivitelezés, mérés, üzemeltetés, adatszolgáltatás egyes kérdései) fúrási jogosultság (fúrógép engedély/fúrós szakvizsga/munkavédelmi vizsga) problémák: EU összeférhetetlenség/a hatóság nem ellenőriz/versenytárgyaláson 20-ból kettőnek van engedélye mérési jogosultság hévízkutas rendeletek: (8/1970. (V. É. 6.) OVH utasítás; 2/1971. (V. 18.) OVH rendelkezés) kiváltása, 4 évenként kötelező felülvizsgálat vízkutató fúrásokban és új kutakban végzendő mérések: - mélyfúrás-geofizika - befejező kútvizsgálat, újdonságok: kútszerkezet vizsgálat, cementpalást ellenőrzés Az ún. jegyzői kutak engedélyezése terv tartalma (101-es rendelet szerint) adatlap a kutak kivitelezéséről (101-es rendelet szerint) engedélyezési ügymenet (példa) engedély kérelem (példa) határozat (példa) tapasztalatok és tanulságok 2

3 Terv tartalma (101-es rendelet szerint) Adatlap a kutak kivitelezéséről (101-es rendelet szerint) tapasztalatok és tanulságok 3

4 Engedélyezési ügymenet (példa) Az engedélyezésre vonatkozó főbb jogszabály A vízgazdálkodási hatósági jogkör gyakorlásáról szóló 72/1996. (V.22.) Kormányrendelet A kérelemhez az igénylőnek az alábbiakat kell csatolnia: kérelem tulajdoni lap vagy bérleti szerződés másolat + tulajdonosi hozzájárulás helyszínrajz (szomszédos telkek is) bejelölni a szennyező forrásokat: - zárt szennyvíztároló - űrgödrös árnyékszék - hulladéktároló tartály helye - szennyvízülepítő-szikkasztó nyilatkozat m3/év-nél nem használ több vizet -első vízadórétegből veszi a vizet - csak házi szükségletre, öntözés céljából terv és műszaki leírás a kútról (cső vagy gyűrű). Eljárási illeték: 5.000,- Ft Ügyintézési határidő: 30 nap Tisztelt Szongoth Gábor úr! Engedélyezési ügymenet (2. példa) 500 m3/év vízmennyiséget meg nem haladó és kizárólag talajvíz felhasználásával, öntözési célra létesítendő talajvíz- kitermelő magáncélú öntözőkút létesítéséhez vízjogi létesítési engedélyt kell kérnie Hivatalomtól, melyet az Építéshatósági Osztály bírál el. Az engedély kérelemhez az alábbi mellékleteket kérem benyújtani. Kérelem Ft. eljárási illeték 3 hónapnál nem régebbi eredeti földhivatali helyszínrajz és tulajdonlap 5 sorozat műszaki tervdokumentáció - vízjogi létesítési engedélyezési terv, melyet csak jogosultsággal rendelkező vízügyi tervező mérnök készíthet el. Az eljárásba szakhatóságként bevonjuk az ÁNTSZ XIV. kerületi Intézetét, valamint a Budapesti Bányakapitányságot. Tőlük a hozzájárulást Hivatalunk kéri meg. tapasztalatok és tanulságok 4

5 Engedély kérelem (példa) Határozat (példa) tapasztalatok és tanulságok 5

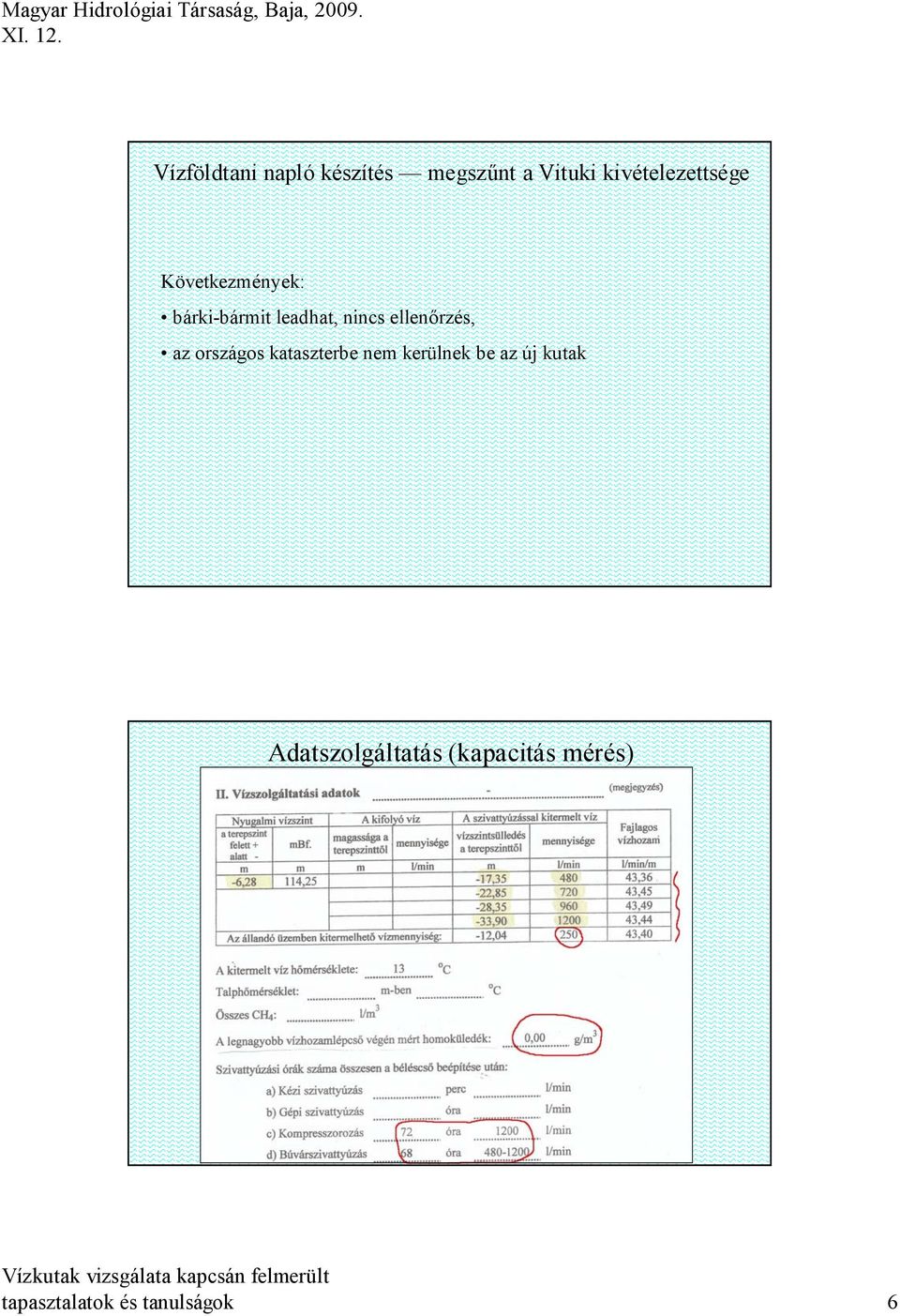

6 Vízföldtani napló készítés megszűnt a Vituki kivételezettsége Következmények: bárki-bármit leadhat, nincs ellenőrzés, az országos kataszterbe nem kerülnek be az új kutak Adatszolgáltatás (kapacitás mérés) tapasztalatok és tanulságok 6

7 Két mérés összevetése, számítás Geo-Log mérésből Kutak utólagos fennmaradási engedélye mélyfúrás-geofizika pótlása -> természetes gamma mérés áramlásmérés problémái (szivattyú ki/be építés, termelés leállítás, beépítettség) kútszerkezet megállapítása / ellenőrzése extra kis átmérőjű kutak vizsgálata tapasztalatok és tanulságok 7

8 Kutak utólagos fennmaradási engedélye Sekélymélységű kutak utólagos vizsgálata (ajánlatkérés) Tisztelt Cím! Megbízóim nevében kérem, hogy szíveskedjenek ajánlatot adni, meglévő sekélymélységű fúrt kutak vizsgálatára. A kutak vízjogi fennmaradási engedélyeztetése van folyamatban. A Hatóság hiánypótlást írt elő, melyben kérik a meglévő kutak vízföldtani napló benyújtását. A kutak az alábbi helyeken vannak: Mezőhék - állattartó telep 1 db cca 40 m-es 60-as PVc csőkút Cibakháza - állattartó telep 5 db m-es 60 csőkút Tiszaföldvár - állattartó telep 1 db cca 40 m-es 60- csőkút A kutak állapotvizsgálatára kérek árajánlatot, hogy megbízóim felé tudjam továbbítani. Kérem szíveskedjenek megjelölni, hogy milyen időintervallumban tudják a munkákat vállalni. Várom mielőbbi válaszukat. tapasztalatok és tanulságok 8

9 Sekélymélységű kutak utólagos vizsgálata (szakvélemény) Szakvélemény Az Ön által 2009 áprilisában megrendelt sekélymélységű fúrt kutak (Mezőhék, Cibakháza, Tiszaföldvár) Vízföldtani Naplózáshoz szükséges kútvizsgálatait a kutak műszaki kialakítása miatt nem lehet elvégezni. Az egyrakatos kis átmérőjű (~ 40/36 mm) kutakba nem férnek bele a szondák, másrészt a termeltetés a csővégre rászerelt szivattyún, vagy termelőcsövön keresztül történik, így még egy vízszintmérő sem engedhető le a kútba termelés közben. A helyzetet súlyosbítja a felszín alatt kb. 1 méternél a csőbe szerelt lábszelep, ami keresztben elzárja a csövet! Ilyen kutat nem szabadna építeni, vagy le kell mondani a vizsgálatokról. Sekélymélységű kutak utólagos vizsgálata tapasztalatok és tanulságok 9

10 Hévízkutakkal kapcsolatos kérdések visszasajtolási kötelezettség: homokkő repedezett kőzet termálfürdő energiatermelés engedélyezési kérdések: víz KvVM (vizesek) hő MBFH IM (bányászok) metángáz hasznosítás (új energiatermelési tendencia) meddő CH kutak hasznosításának kérdései (BVH engedélyezés, kutak szerkezete, előzetes kútvizsgálat nehézségei: kút kinyitás, termeltetés, vízelvezetés, stb.) egymásrahatás vizsgálatok hévízkutaknál (Hódmezővásárhely, Pöstyén, Szentes) fenntartható víztermelés, hőutánpótlás vizsgálata: tartós dinamikus kút tesztek (hőmérséklet és nyomásmérések) Műszaki kérdések a műszaki ellenőrzés szerepe befejező kútvizsgálat MEO mennyiségi ellenőrzés kútszerkezet vizsgálat (statikus mérések) minőségi ellenőrzés áramlásmérés, kapacitás és visszatöltődés vizsgálat (dinamikus mérések) ábra laborvizsgálatok (vízkémia, szeparált gáz, bakter) Példák: A. kútszerkezet vizsgálatok (cementpalást, szűrőhely) B. dinamikus vizsgálatok (áramlásmérés) C. színes forgófejes videokamerás felvételek D. kútvizsgálatok kivitelezésének technikai problémái (megközelítés, kútfej kiképzés, termeltetés hévízkút!, vízelvezetés forró és sós hévíz!, hozammérés, gázszeparálás) E. megfigyelőkutak létesítése felszámolása F. hőszivattyú telepítés tapasztalatok és tanulságok 10

11 Kapacitás vizsgálat és kiértékelés Visszatöltődés regisztrálása és kiértékelése tapasztalatok és tanulságok 11

12 Cementpalást vizsgálat, szűrőhely ellenőrzés Acél csősaru és szűrőhely meghatározás tapasztalatok és tanulságok 12

13 Áramlásmérés áramlási profil Áramlásmérés több szűrős hévízkútban tapasztalatok és tanulságok 13

14 Színes videokamera forgófeje Szűrő kimutatás tapasztalatok és tanulságok 14

15 Eltömődött szűrő (karbonát kiválás) Eltömődött szűrő (Litvánia) tapasztalatok és tanulságok 15

16 Ugyanaz tisztítás után Bajonettzárba ültetett csőcsatlakozás tapasztalatok és tanulságok 16

17 A méréseket nehezítő, illetve zavaró tényezők lyukba ejtett tárgyak (szivattyú, villáskulcs, kábelek, hegesztőpálca, stb.) Mélyfúrás-geofizika módszerei képalkotó módszerek (akusztikus és optikai lyukfal televízió) tapasztalatok és tanulságok 17

18 Folyamatos gázszeparálás és hozammérés (elvi elrendezés) Folyamatos gázszeparálás és hozammérés (tényleges elrendezési példa) tapasztalatok és tanulságok 18

19 Megfigyelőkút hiányos tömedékeléssel Szabályos megfigyelőkút tapasztalatok és tanulságok 19

20 Hiányzik a cementpalást (csőköz-tömedékelés) és a kiálló acél védőcső hiányzik a kiálló acélcső nincs tömedékelve a gyűrűstér Hibás megfigyelőkút (összekötötték az első és második vízadót) a hosszú szűrő miatt 2 úton mozog a víz tapasztalatok és tanulságok 20

21 A hibás kút javíthatatlan cementezéssel eltömedékelték a kút alját, de a gyűrűstérben mozog a víz Ez is megfigyelőkútnak készült tapasztalatok és tanulságok 21

22 60 db hőszivattyú telepítés 3szintes mélygarázsban (-9m) Hőszivattyú telepítés (a kút kiképzése nem sikerült) tapasztalatok és tanulságok 22

23 Javíthatatlanul homokoló kút Eltömedékelés helyett hőszivattyú szonda telepítés tapasztalatok és tanulságok 23

24 Köszönöm a figyelmet! tapasztalatok és tanulságok 24
