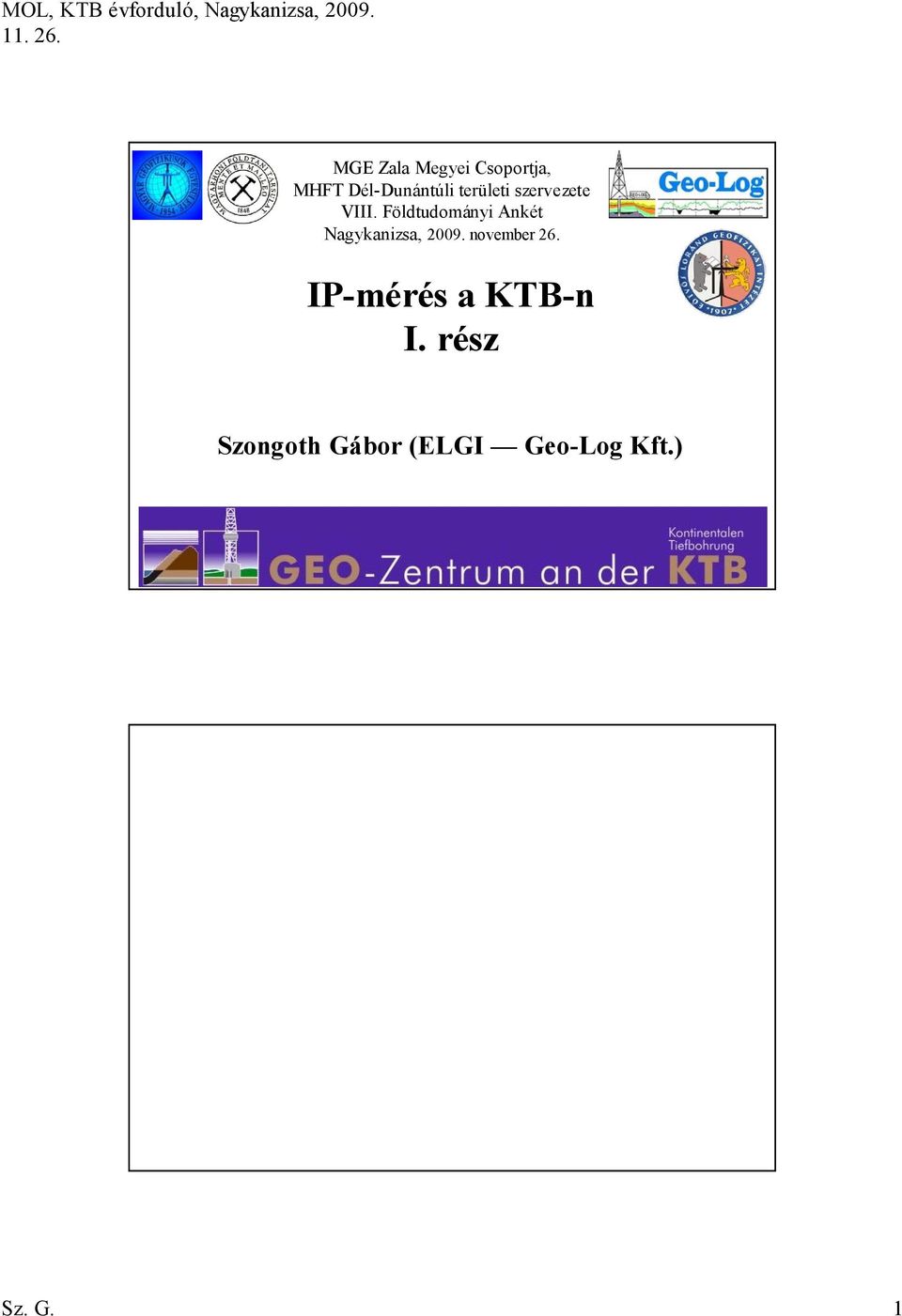

1 MGE Zala Megyei Csoportja, MHFT Dél-Dunántúli területi szervezete VIII. Földtudományi Ankét Nagykanizsa, november 26. IP-mérés a KTB-n I. rész Szongoth Gábor (ELGI Geo-Log Kft.) Fehér betűk Sz. G. 1

2 In Memoriam: Dankházi Gyula ( ) Kőröshegy érettségi Csurgó egyetem ELTE, Matematika-Fizika-Kémia Kar 1953 ELGI geoelektromos műszerfejlesztés (Ge-16 félautomata ellenállásmérő, GP frekvenciatartománybeli mérése) 1963 EFKI digitális karotázs berendezés tervezése 1971 ELGI mélyfúrás-geofizika (GP módszer-műszerfejlesztés, LL3 guard-laterolog hazai adaptáció, mikroprocesszor-vezérelt karotázs berendezés fejlesztés) KTB szakértő Society of Petrophysicists & Well Log Analysts (Vol. 34, No. 4 ): A New Principled Approach To Induced Polarization In Porous Rocks Budaörs Tartalom KTB Kontinentale TiefBohrung I. Előfúrás, mérés m-ig 1987 november II. Előfúrás, mérés m-ig 1989 III. Főfúrás, mérés m-ig 1991 IV. utózöngék, projekt befejezés, 9101 m 1994 Sz. G. 2

3 KTB Kontinentale TiefBohrung Földtani cél: a kontinentális kéreg fúrásos kutatása Mélység cél: min m (titkos cél km) Projekt időtartam: Helyszín kiválasztás: 5 év Oberpfalz (Windischeschenbach) Előfúrás (4000 m): 1987 szeptember 1989 április Főfúrás (9101 m): 1990 október október 12. A Pilot fúrásról készült képeslap Sz. G. 3

4 Oberpfalz - Windischeschenbach I. Előfúrás (Vorbohrung) Torony magasság: 49 m Mérés m-ig 1987 november Résztvevők: Josepovits Gyula villamosmérnök, Szongoth Gábor geofizikus, Tonka Péter operátor, gk. vezető. Berendezés: K-3000 (Zil-131) Mérések: mágneses szuszceptibilitás, gerjesztett (indukált) polarizáció. Kiértékelés Hamburgban: Dankházi Gyula fizikus, Deres János mérnök, tolmács, ifj. Zilahi-Sebess László geofizikus. Sz. G. 4

5 Útközben a K-3000-es berendezéssel Akadtak problémák útközben Sz. G. 5

6 Ekkor még kisebb hibára gondoltunk A Zil a Regensburgi városi javítóműhelyben Sz. G. 6

7 Kuplungcsere önerőből Még kívül a munkaterületen Sz. G. 7

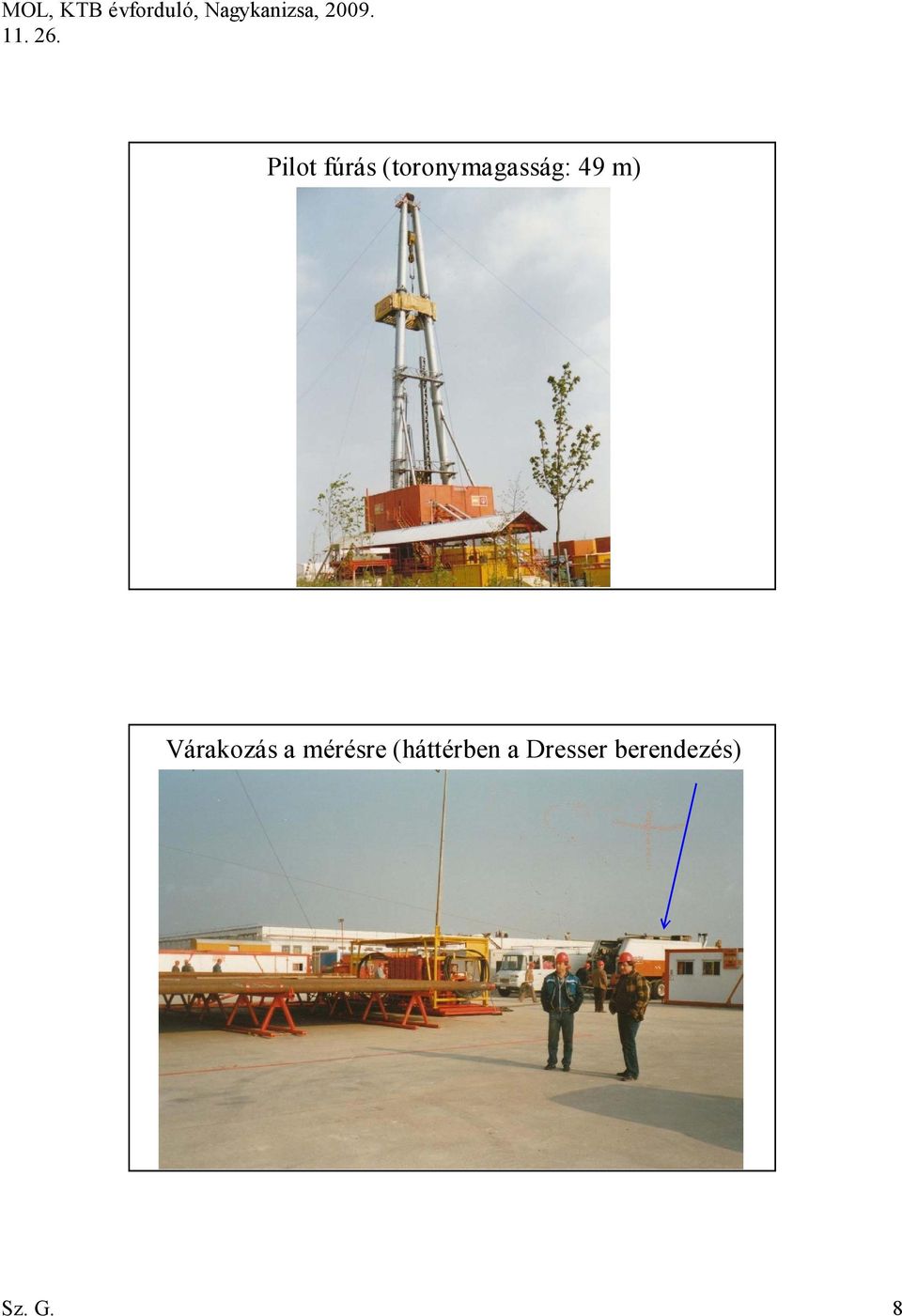

8 Pilot fúrás (toronymagasság: 49 m) Várakozás a mérésre (háttérben a Dresser berendezés) Sz. G. 8

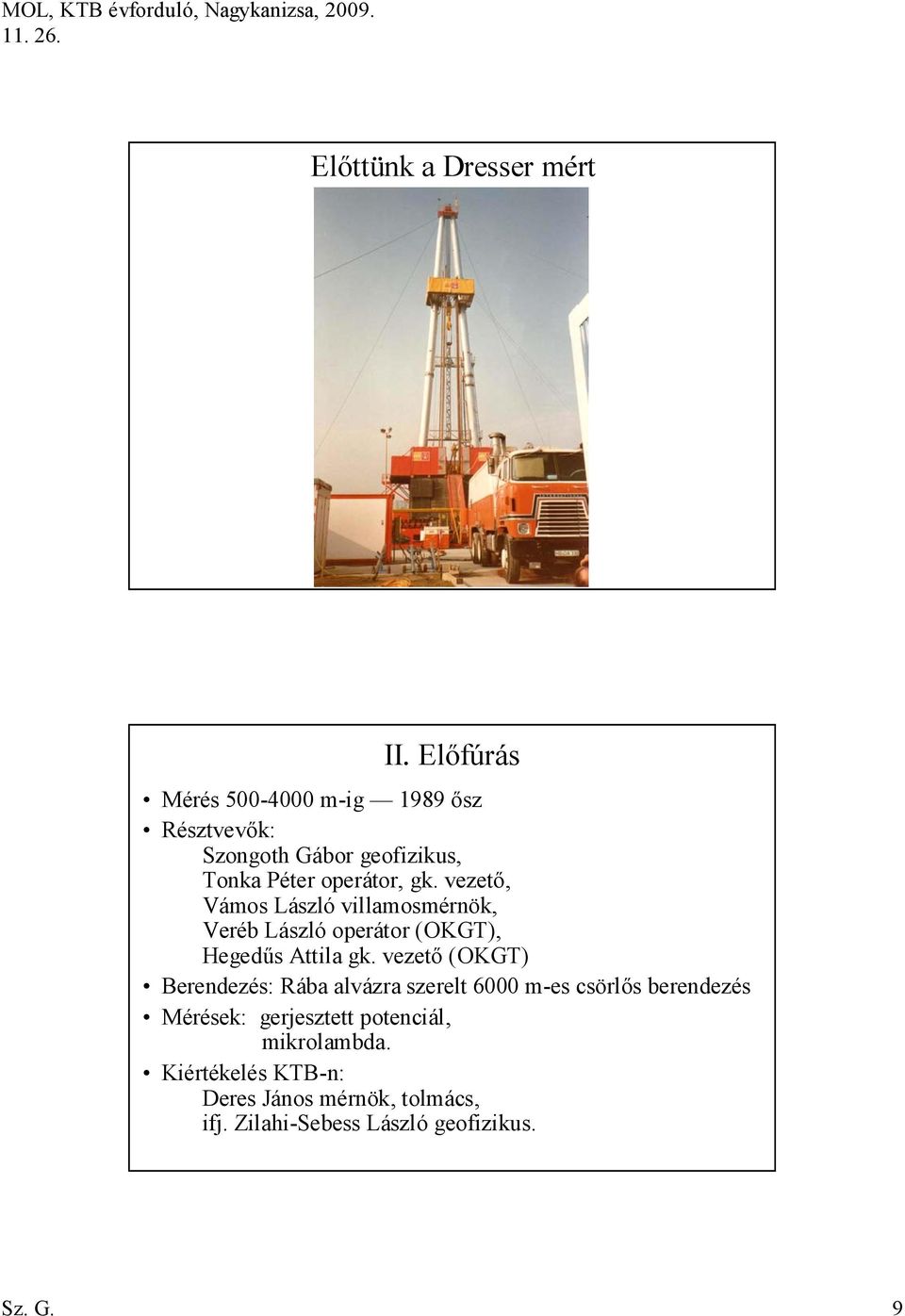

9 Előttünk a Dresser mért II. Előfúrás Mérés m-ig 1989 ősz Résztvevők: Szongoth Gábor geofizikus, Tonka Péter operátor, gk. vezető, Vámos László villamosmérnök, Veréb László operátor (OKGT), Hegedűs Attila gk. vezető (OKGT) Berendezés: Rába alvázra szerelt 6000 m-es csörlős berendezés Mérések: gerjesztett potenciál, mikrolambda. Kiértékelés KTB-n: Deres János mérnök, tolmács, ifj. Zilahi-Sebess László geofizikus. Sz. G. 9

10 Főpróba: szonda illesztés, kísérleti mérés szolnoki mérőberendezéssel A mérőcsoport Sz. G. 10

11 Másodszor is a szervizben kötöttünk ki Közeledünk a fúráshoz Sz. G. 11

12 A kísérő Dacia A Rába a toronyból I. Sz. G. 12

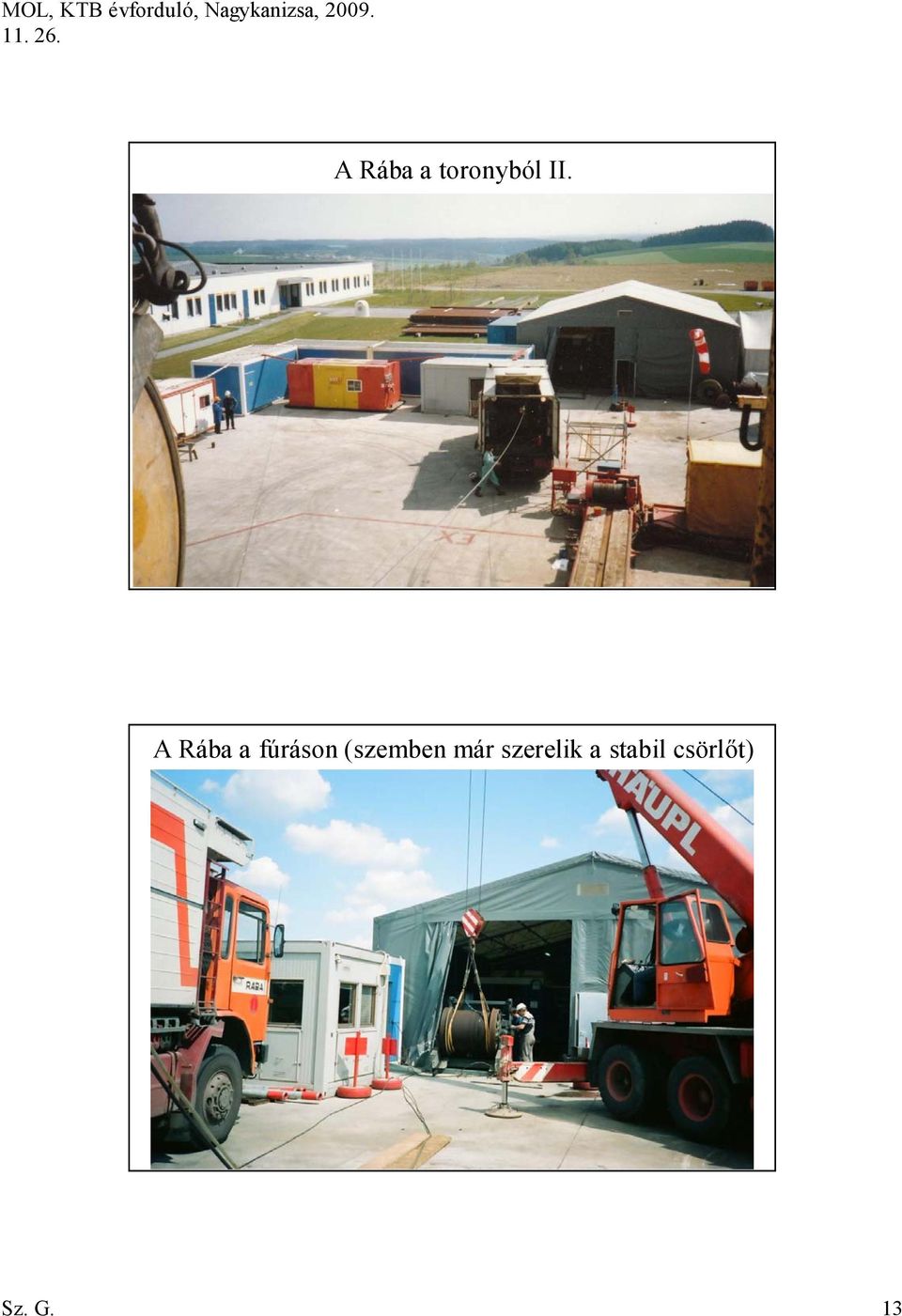

13 A Rába a toronyból II. A Rába a fúráson (szemben már szerelik a stabil csörlőt) Sz. G. 13

14 Szonda szerelés I. Szonda szerelés II. Sz. G. 14

15 III. Főfúrás (Hauptbohrung) Torony magasság: 83 m (világrekord méret) Mérés (3000-) m-ig 1991 tavasz Résztvevők: Bán István geofizikus, Bajzik György villamosmérnök, Deres János mérnök, Kasza Zoltán operátor. Berendezés: helyben telepített stabil csörlő Mérések: gerjesztett potenciál (16 csatornás), természetes gamma. Hauptbohrung Sz. G. 15

16 A főfúrás és az üzemi terület Látkép a fő toronyból (háttérben a Pilot fúrás helye és a labor + irodaépületek) Sz. G. 16

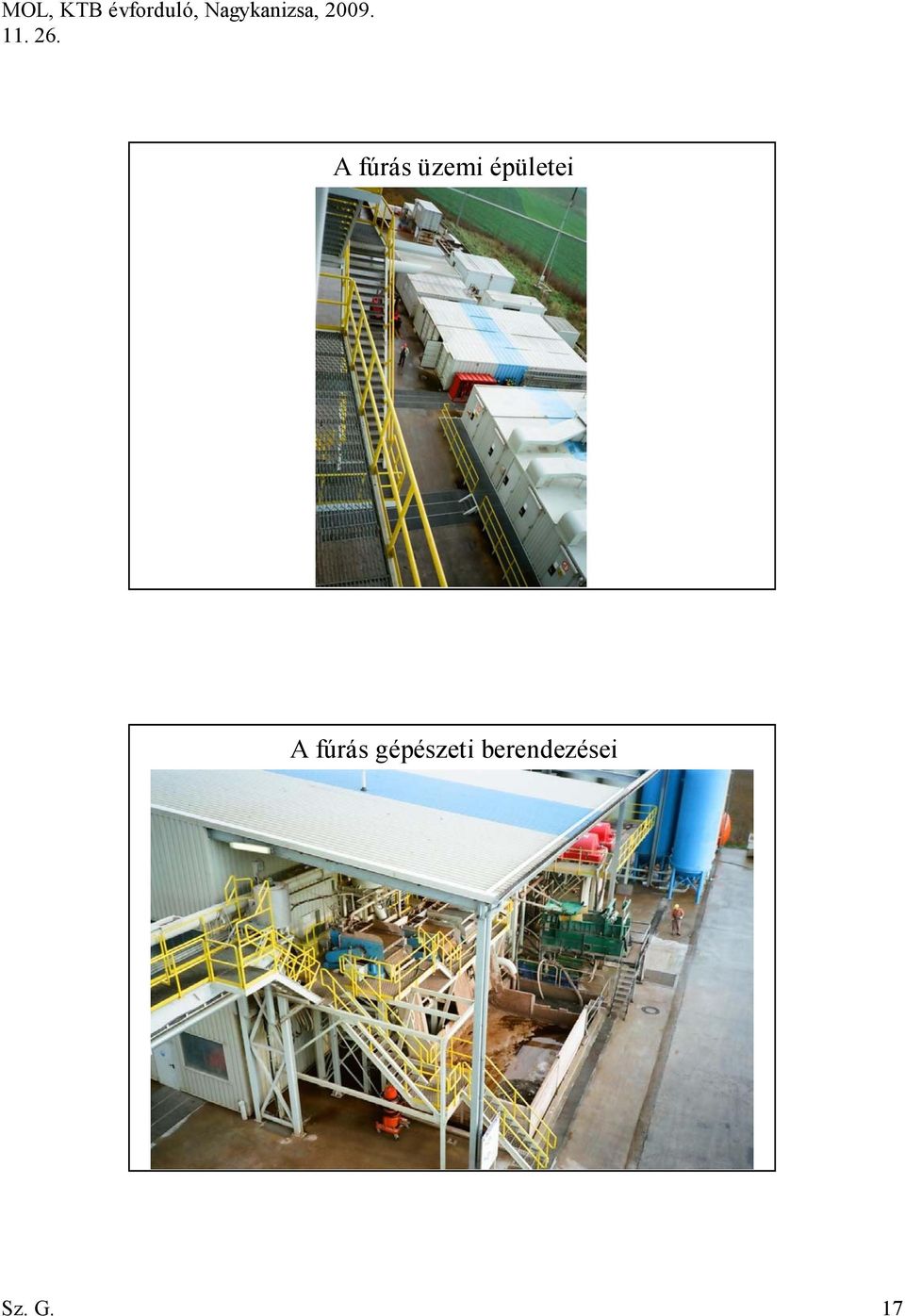

17 A fúrás üzemi épületei A fúrás gépészeti berendezései Sz. G. 17

18 A stabil csörlő vezérlőkabinja A stabil csörlő Sz. G. 18

19 A kábelvezetés elvi ábrája IV. utózöngék, projekt befejezés, 9101 m 1994 a főfúrás 4 évig tartott, max. mélység: 9101 m, Európa rekord, a világ 4. legmélyebb fúrása, talphőmérséklet: 265 C (ezt km-nél várták!), az elektronikák (pl. fúrás irányítás) nem bírták az extrém hőmérsékletet, a fúrás 7500 m-nél végérvényesen elferdült, eredmények: rengeteg új földtani információ, műszer- és módszerfejlesztések (pl. IP), látogatócentrum (múzeum) kialakítása Sz. G. 19

20 A mérésben résztvevő cégek A végső furat kialakítása Sz. G. 20

21 A fúrás elvi és megvalósult szerkezete Látogató központ Sz. G. 21

22 Ez maradt meg múzeumként A torony közelről Sz. G. 22

23 távolabbról Köszönöm Folytatjuk és még a távolabbról figyelmet! II. résszel Sz. G. 23
