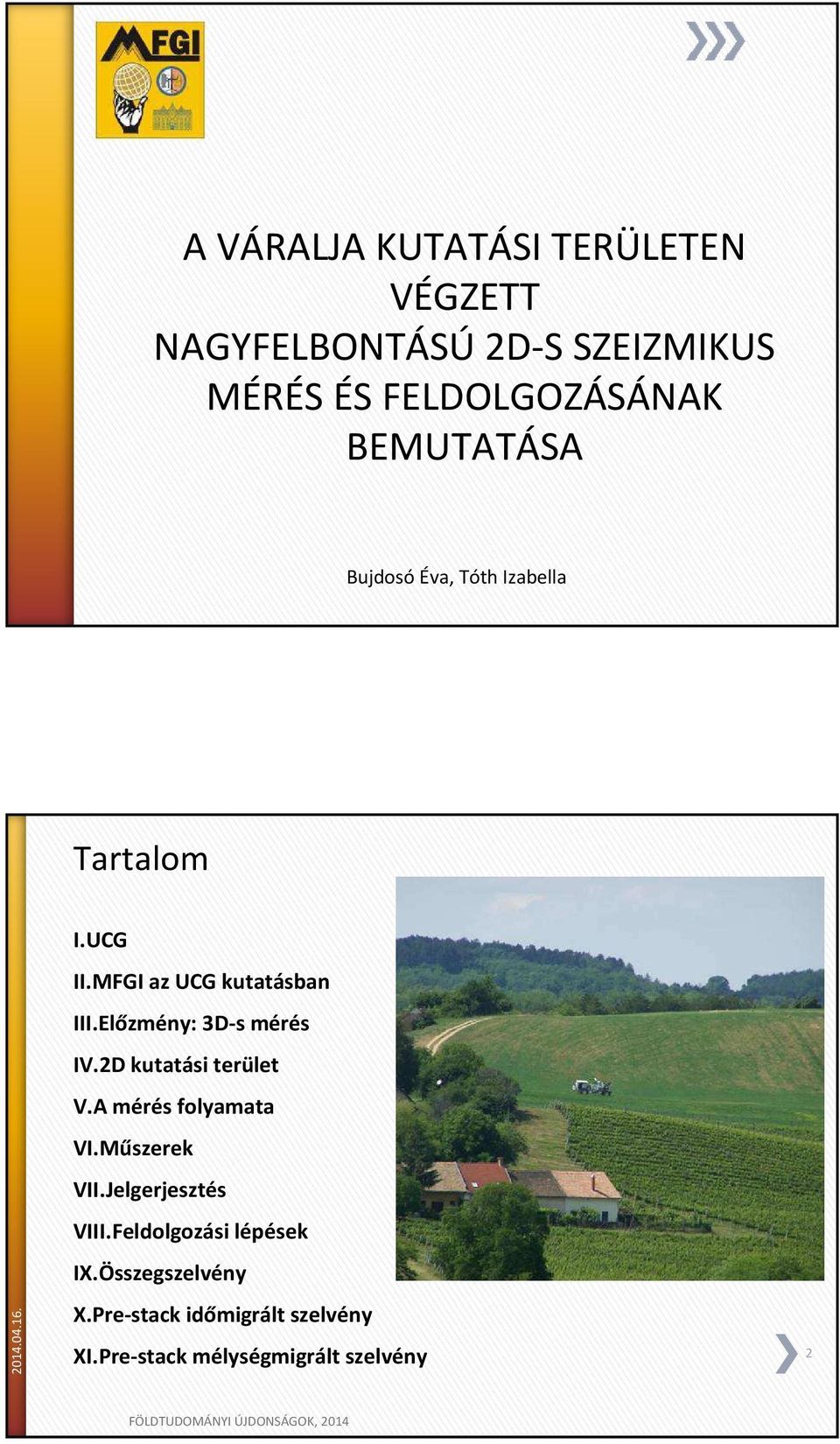

1 A VÁRALJA KUTATÁSI TERÜLETEN VÉGZETT NAGYFELBONTÁSÚ 2D-S SZEIZMIKUS MÉRÉS ÉS FELDOLGOZÁSÁNAK BEMUTATÁSA Bujdosó Éva, Tóth Izabella Tartalom I.UCG II.MFGI az UCG kutatásban III.Előzmény: 3D-s mérés IV.2D kutatási terület V.A mérés folyamata VI.Műszerek VII.Jelgerjesztés VIII.Feldolgozási lépések IX.Összegszelvény X.Pre-stack időmigrált szelvény XI.Pre-stackmélységmigráltszelvény 2

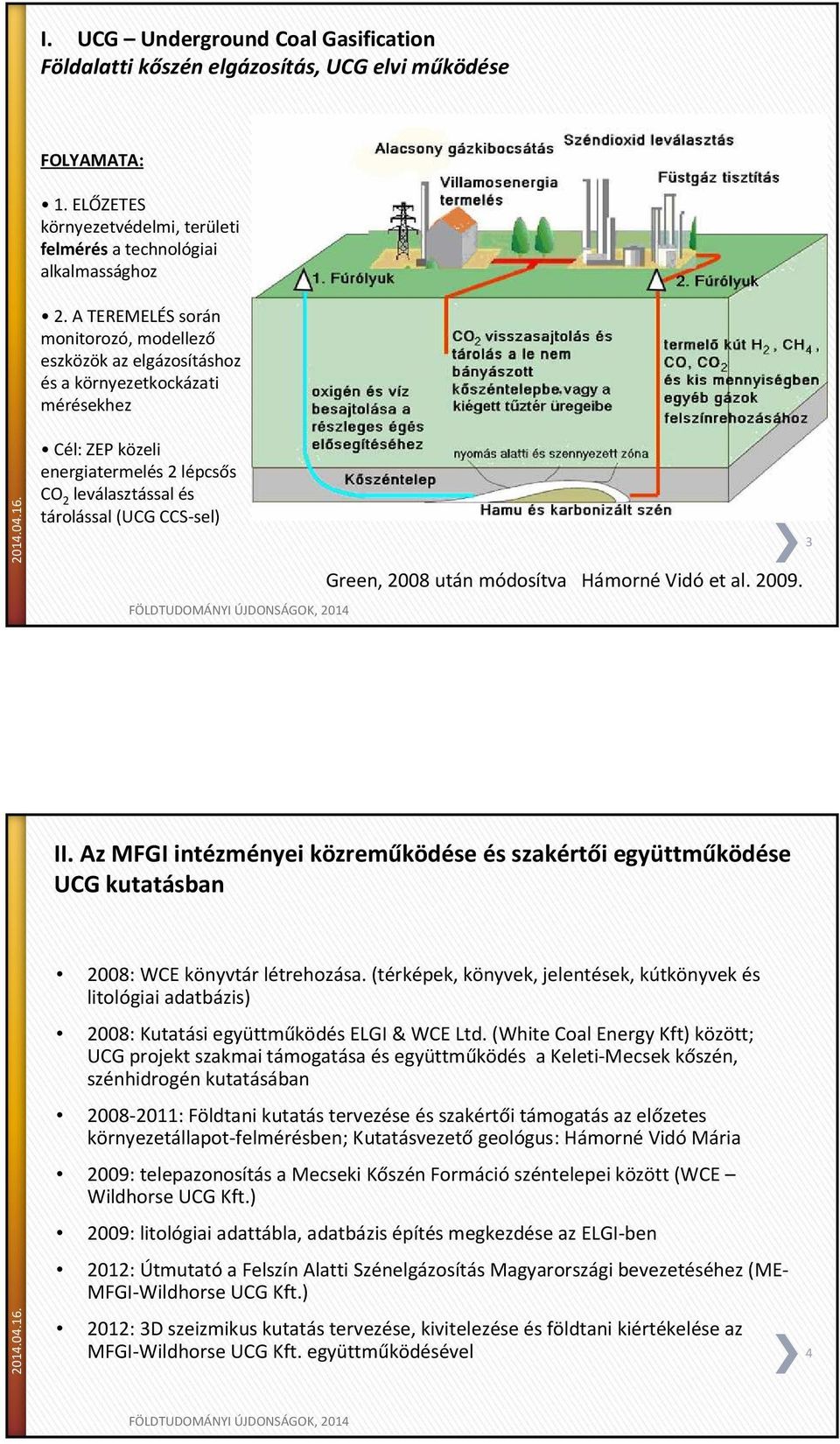

2 I. UCG Underground Coal Gasification Földalatti kőszén elgázosítás, UCG elvi működése FOLYAMATA: 1. ELŐZETES környezetvédelmi, területi felmérés a technológiai alkalmassághoz 2. A TEREMELÉS során monitorozó, modellező eszközök az elgázosításhoz és a környezetkockázati mérésekhez Cél: ZEP közeli energiatermelés 2 lépcsős CO 2 leválasztással és tárolással (UCG CCS-sel) Green, 2008 után módosítva Hámorné Vidó et al II. Az MFGI intézményei közreműködése és szakértői együttműködése UCG kutatásban 2008: WCE könyvtár létrehozása. (térképek, könyvek, jelentések, kútkönyvek és litológiai adatbázis) 2008: Kutatási együttműködés ELGI & WCE Ltd. (White Coal Energy Kft) között; UCG projekt szakmai támogatása és együttműködés a Keleti-Mecsek kőszén, szénhidrogén kutatásában : Földtani kutatás tervezése és szakértői támogatás az előzetes környezetállapot-felmérésben; Kutatásvezető geológus: Hámorné Vidó Mária 2009: telepazonosítás a Mecseki Kőszén Formáció széntelepei között (WCE Wildhorse UCG Kft.) 2009: litológiai adattábla, adatbázis építés megkezdése az ELGI-ben 2012: Útmutató a Felszín Alatti Szénelgázosítás Magyarországi bevezetéséhez (ME- MFGI-Wildhorse UCG Kft.) 2012: 3D szeizmikus kutatás tervezése, kivitelezése és földtani kiértékelése az MFGI-Wildhorse UCG Kft. együttműködésével 4

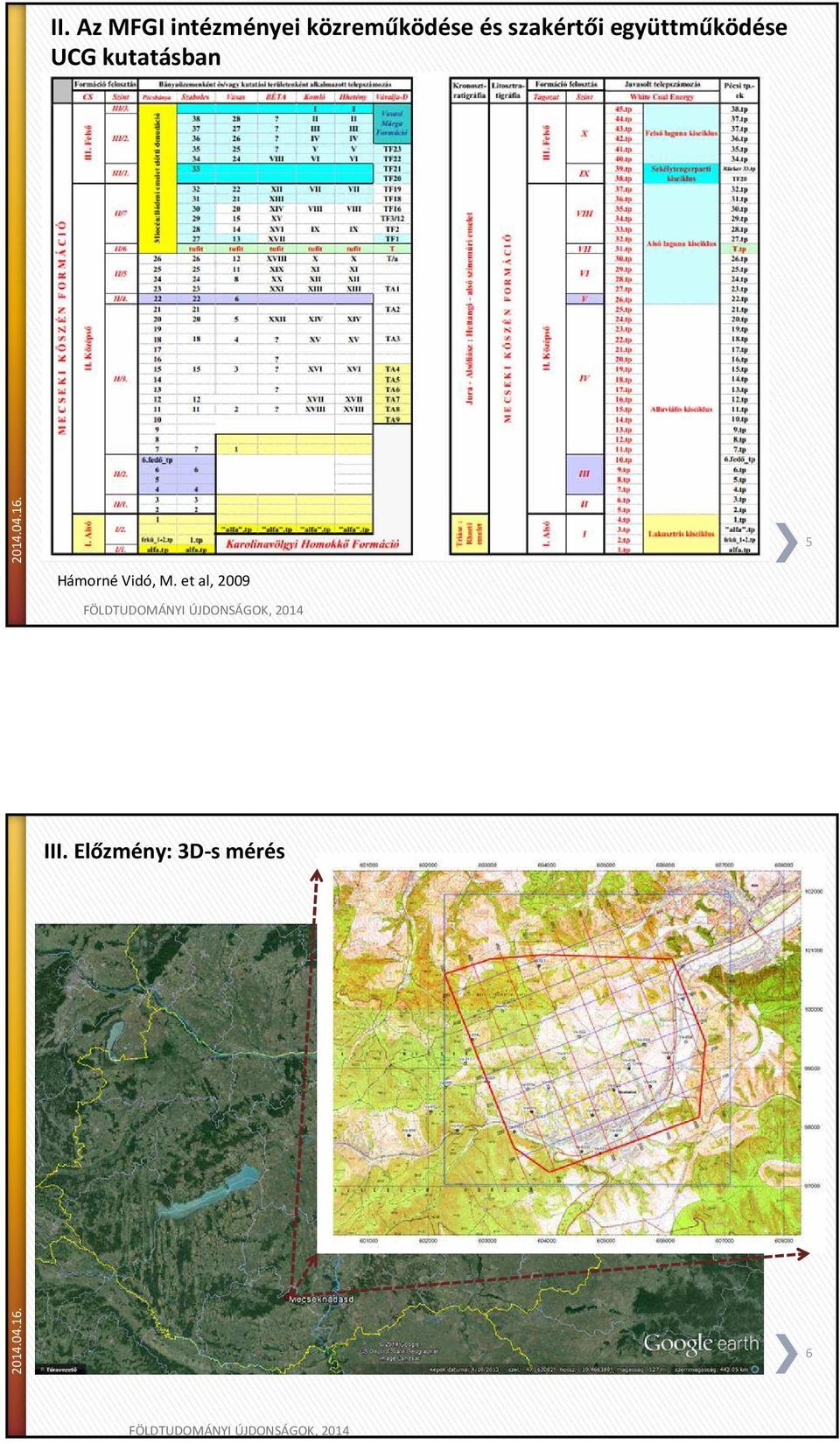

3 II. Az MFGI intézményei közreműködése és szakértői együttműködése UCG kutatásban 5 Hámorné Vidó, M. et al, 2009 III. Előzmény: 3D-s mérés 6

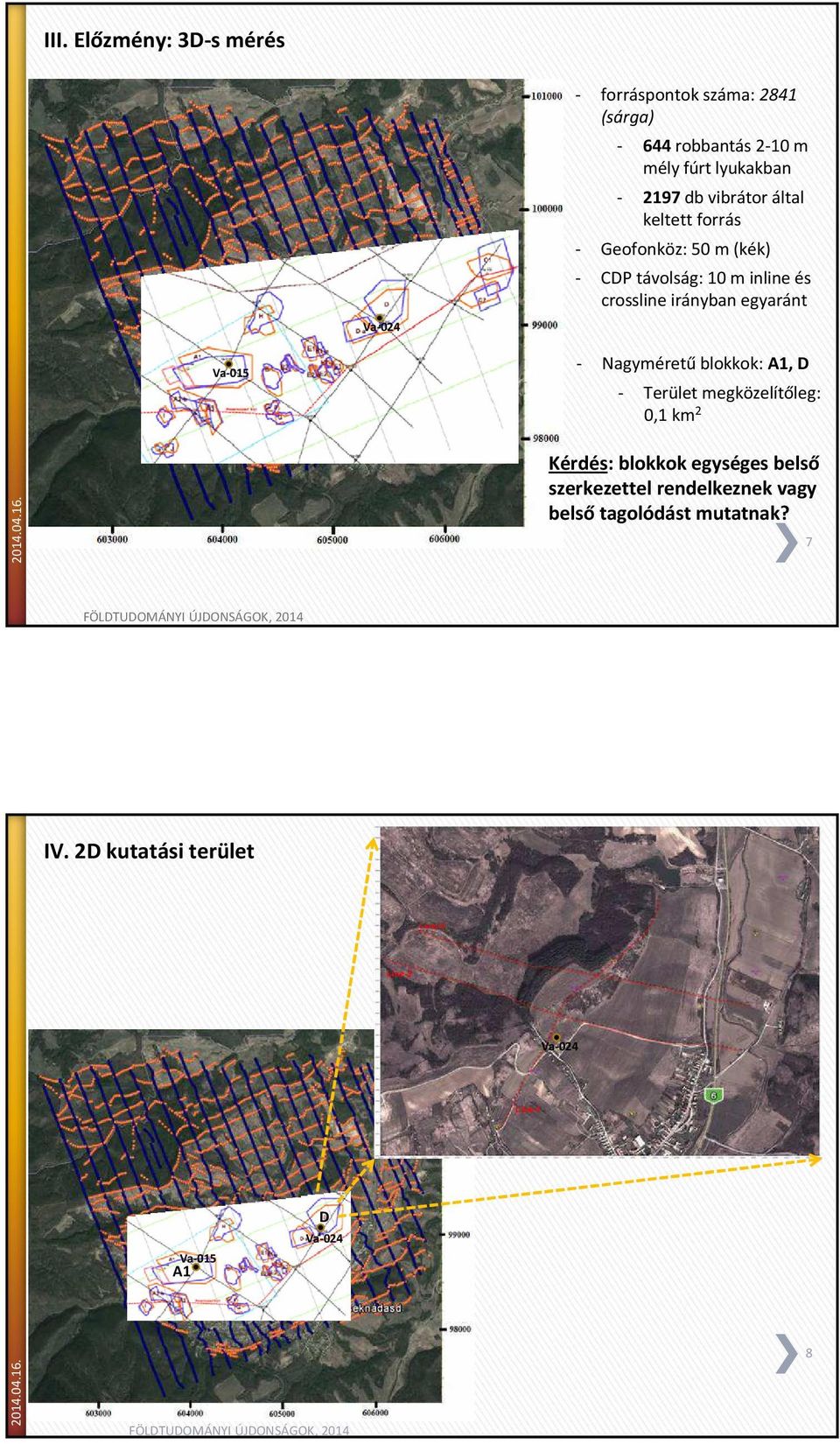

4 III. Előzmény: 3D-s mérés Va forráspontok száma: 2841 (sárga) robbantás 2-10 m mély fúrt lyukakban db vibrátor által keltett forrás - Geofonköz: 50 m (kék) - CDP távolság: 10 m inline és crossline irányban egyaránt Va Nagyméretű blokkok: A1, D - Terület megközelítőleg: 0,1 km 2 Kérdés: blokkok egységes belső szerkezettel rendelkeznek vagy belső tagolódást mutatnak? 7 IV. 2D kutatási terület Va-024 Va-015 A1 D Va-024 8

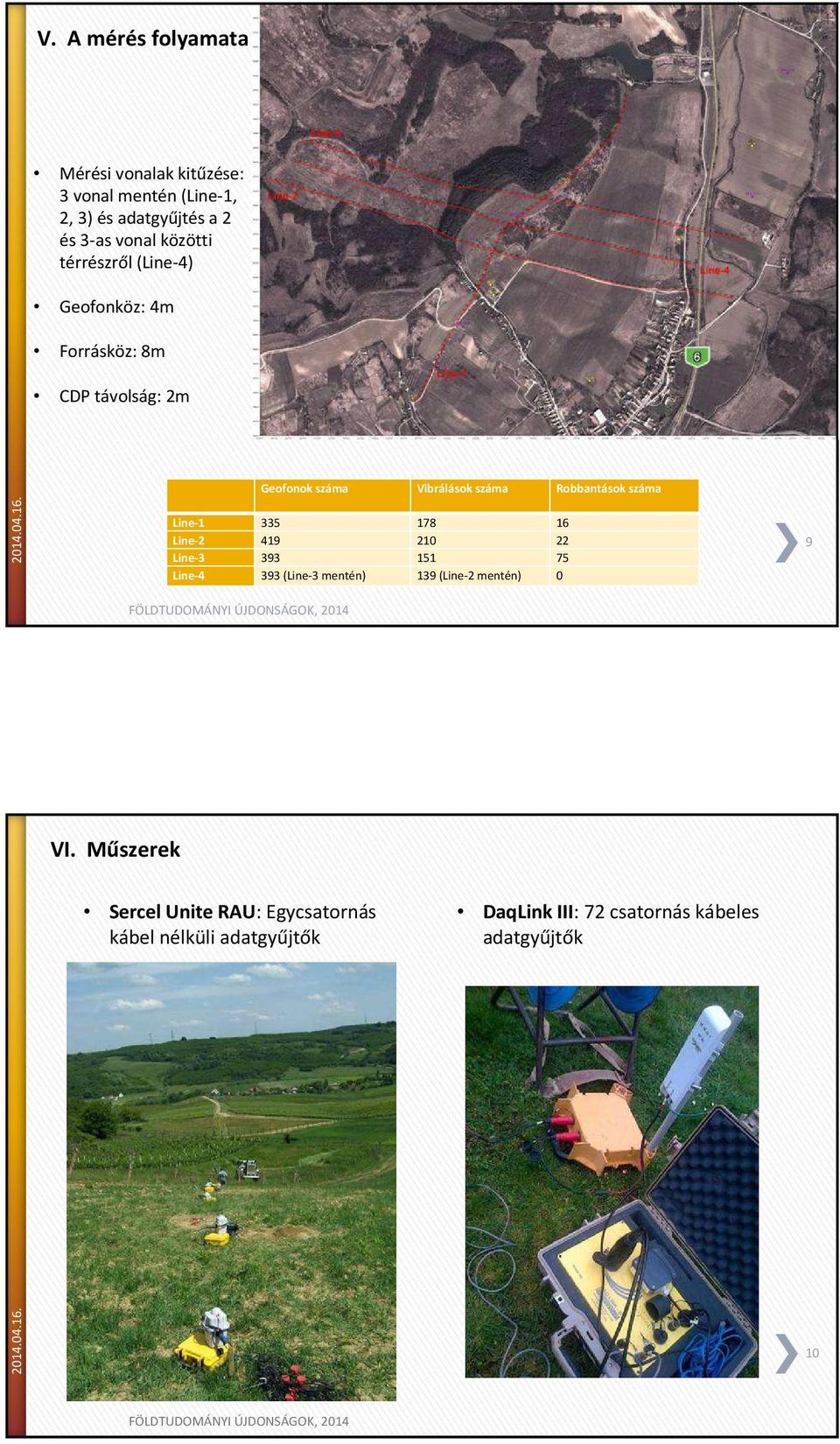

5 V. A mérés folyamata Mérési vonalak kitűzése: 3 vonal mentén (Line-1, 2, 3) és adatgyűjtés a 2 és 3-as vonal közötti térrészről (Line-4) Geofonköz: 4m Forrásköz: 8m CDP távolság: 2m Geofonok száma Vibrálások száma Robbantások száma Line Line Line Line (Line-3 mentén) 139 (Line-2 mentén) 0 9 VI. Műszerek SercelUniteRAU: Egycsatornás kábel nélküli adatgyűjtők DaqLinkIII: 72 csatornás kábeles adatgyűjtők 10

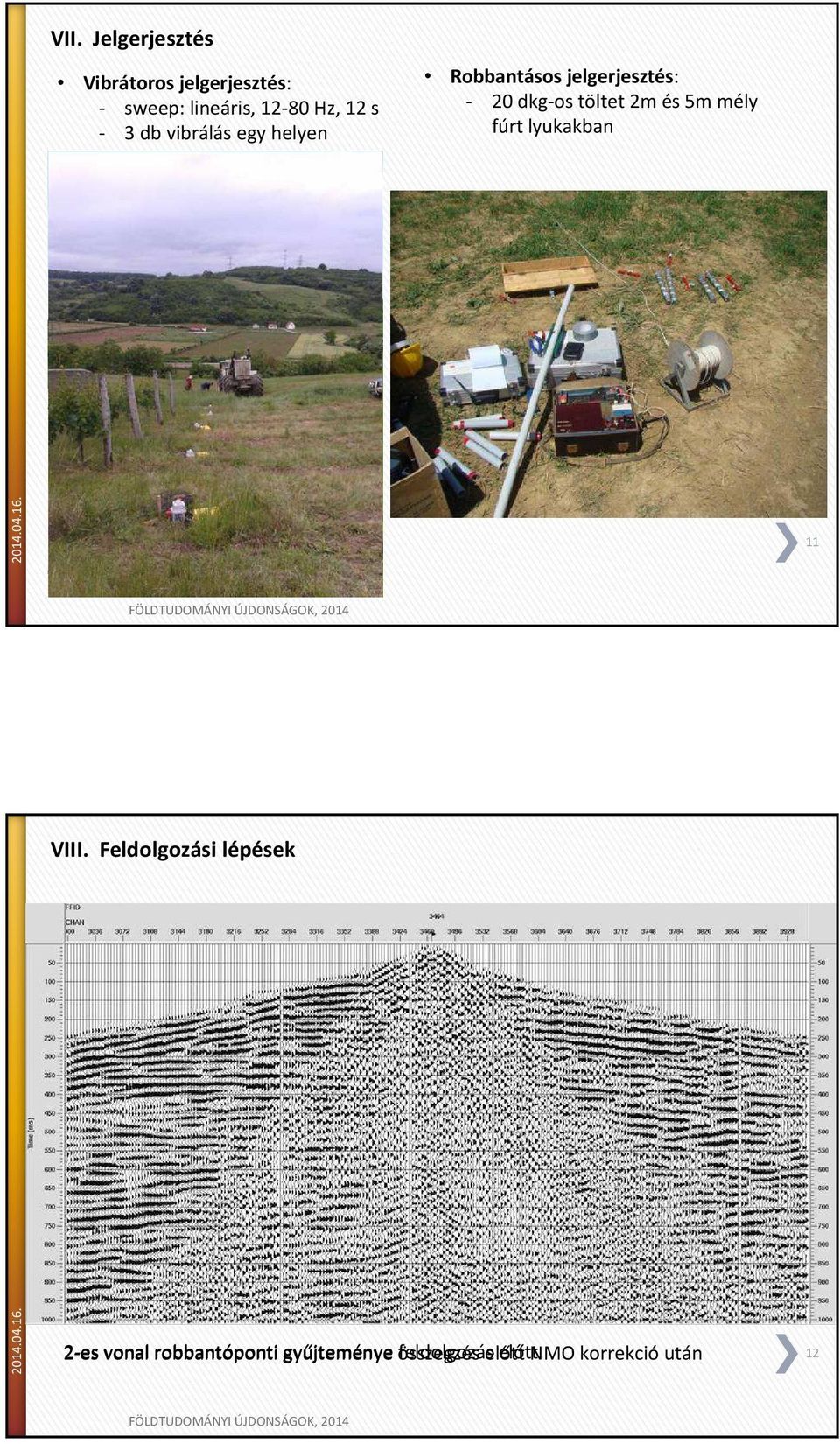

6 VII. Jelgerjesztés Vibrátoros jelgerjesztés: - sweep: lineáris, Hz, 12 s - 3 db vibrálás egy helyen Robbantásos jelgerjesztés: - 20 dkg-os töltet 2m és 5m mély fúrt lyukakban 11 VIII. Feldolgozási lépések nullidő, felidő meghatározása zajos csatornák eltávolítása spektrum analízis alapján frekvencia-szűrés szférikus divergencia korrekció felszín konzisztens amplitúdó kiegyenlítés felszín konzisztens prediktív dekonvolúció statikus korrekció sebesség analízis NMO (normal moveout) korrekció maradék statikus korrekció összegzés előtti idő és mélység migráció és residual moveout korrekció 2-es vonal robbantóponti gyűjteménye összegzés feldolgozás előtt NMO korrekció után 12

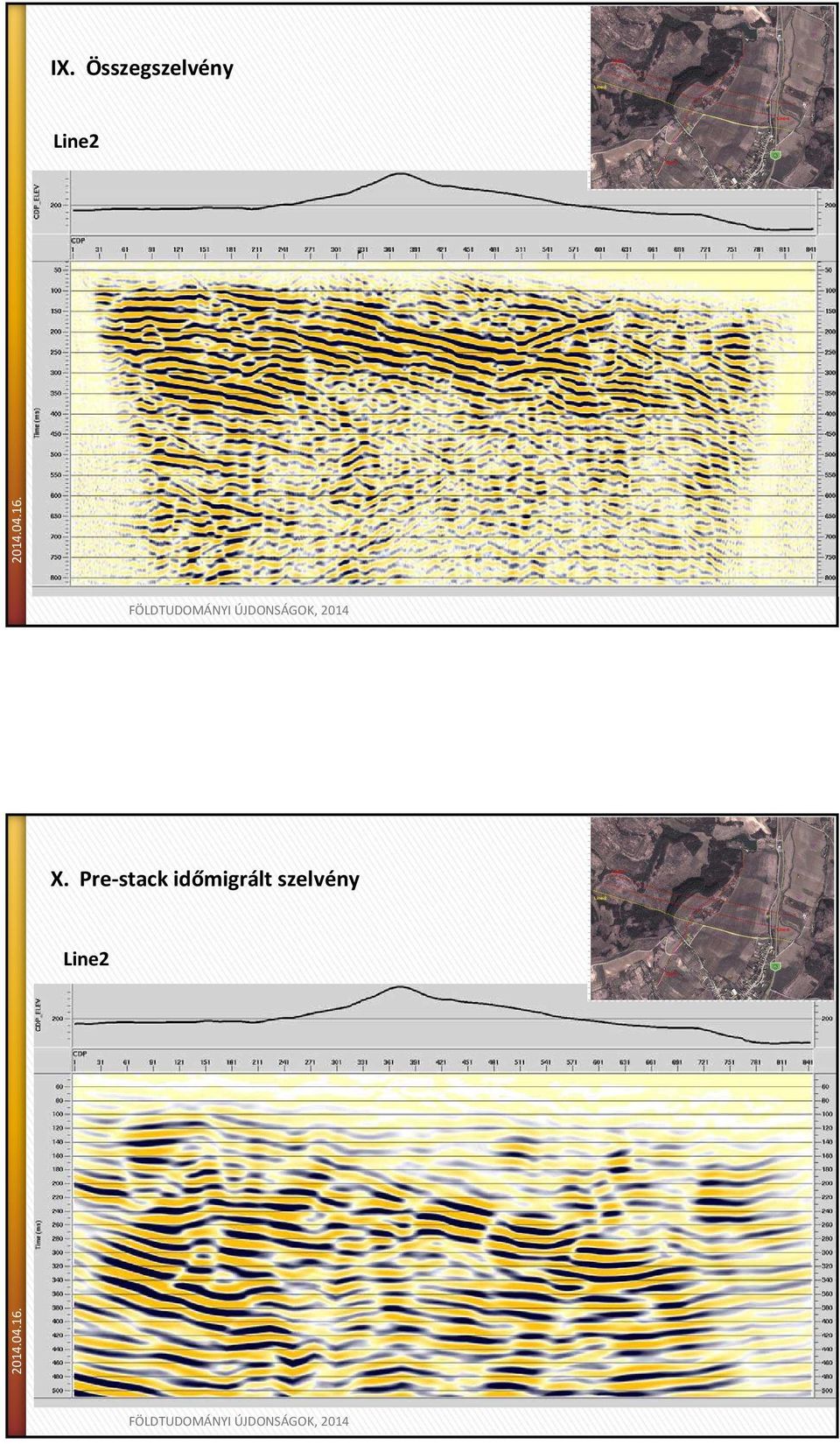

7 IX. Összegszelvény Line2 13 X. Pre-stackidőmigráltszelvény Line2 14

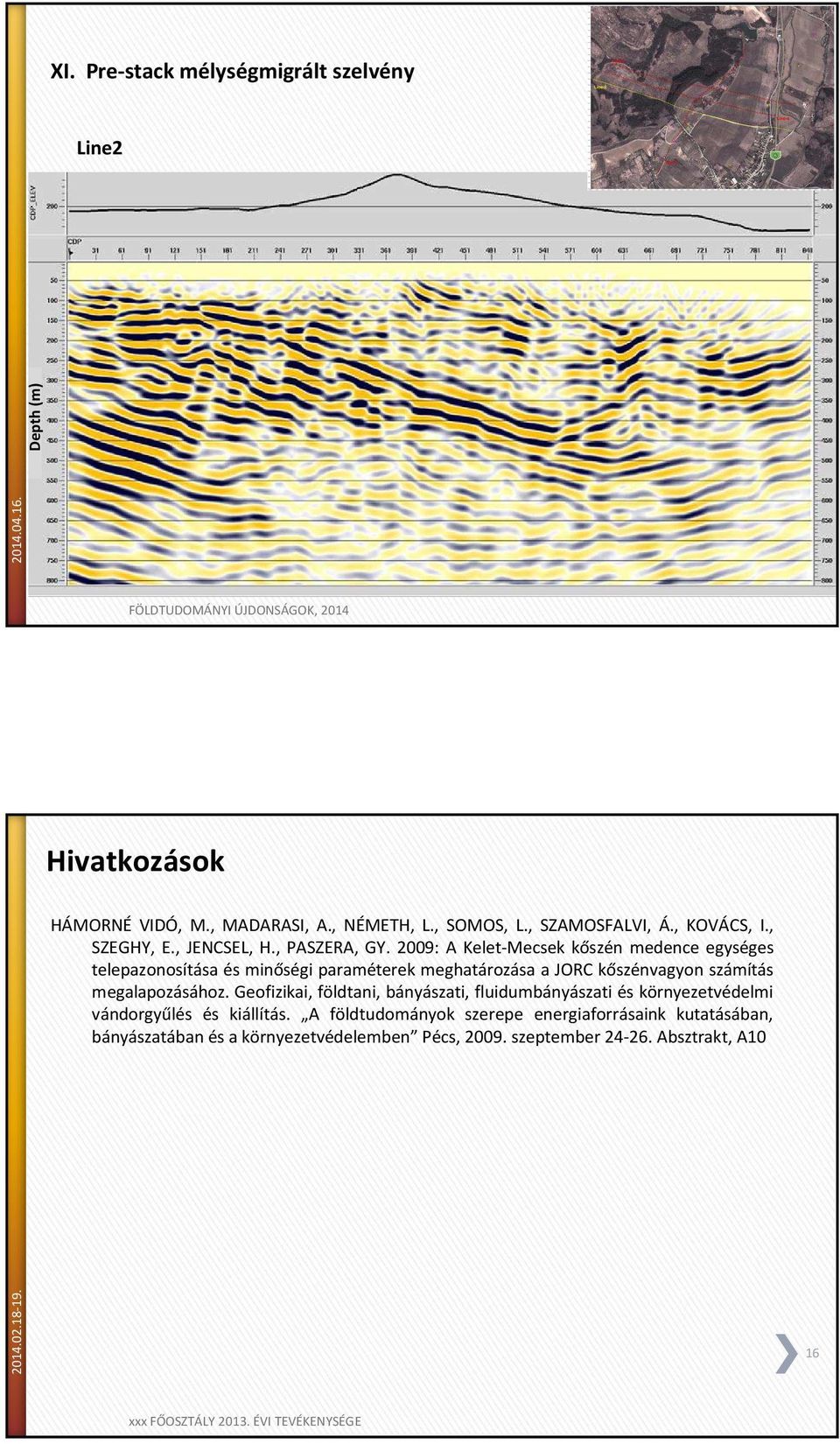

8 XI. Pre-stackmélységmigráltszelvény Line2 Depth(m) 15 Hivatkozások HÁMORNÉ VIDÓ, M., MADARASI, A., NÉMETH, L., SOMOS, L., SZAMOSFALVI, Á., KOVÁCS, I., SZEGHY, E., JENCSEL, H., PASZERA, GY. 2009: A Kelet-Mecsek kőszén medence egységes telepazonosítása és minőségi paraméterek meghatározása a JORC kőszénvagyon számítás megalapozásához. Geofizikai, földtani, bányászati, fluidumbányászati és környezetvédelmi vándorgyűlés és kiállítás. A földtudományok szerepe energiaforrásaink kutatásában, bányászatában és a környezetvédelemben Pécs, szeptember Absztrakt, A xxx FŐOSZTÁLY ÉVI TEVÉKENYSÉGE
