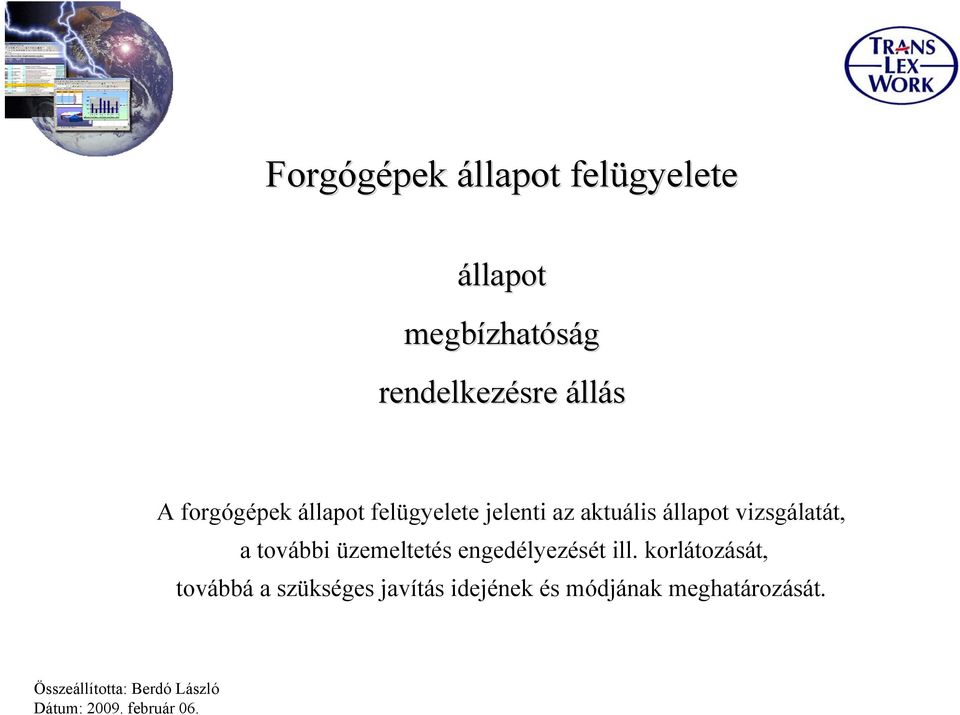

1 Forgógépek állapot felügyelete állapot megbízhat zhatóság rendelkezésre állás A forgógépek állapot felügyelete jelenti az aktuális állapot vizsgálatát, a további üzemeltetés engedélyezését ill. korlátozását, továbbá a szükséges javítás idejének és módjának meghatározását. Összeállította: Berdó László Dátum: február 06.

2 Forgógép - meghatározása: stabil, helyhez kötött, forgómozgást végző energia átalakító berendezések, jellemzően hajtó és hajtott gépből álló gépcsoportok. - jellemző típusai: - turbina - villanymotor - szivattyú - kompresszor - generátor - centrifuga stb. - helye a termelésben: mindennemű energia termelési, energia átalakítási, anyagmozgatási folyamat főszereplői a forgógépek

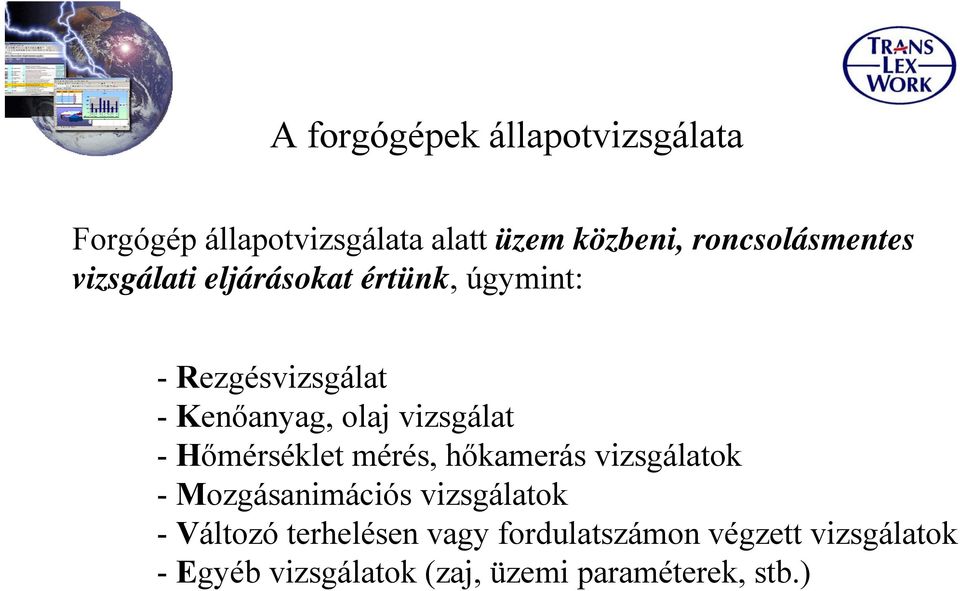

3 A forgógépek állapotvizsgálata Forgógép állapotvizsgálata alatt üzem közbeni, roncsolásmentes vizsgálati eljárásokat értünk, úgymint: - Rezgésvizsgálat - Kenőanyag, olaj vizsgálat - Hőmérséklet mérés, hőkamerás vizsgálatok - Mozgásanimációs vizsgálatok - Változó terhelésen vagy fordulatszámon végzett vizsgálatok - Egyéb vizsgálatok (zaj, üzemi paraméterek, stb.)

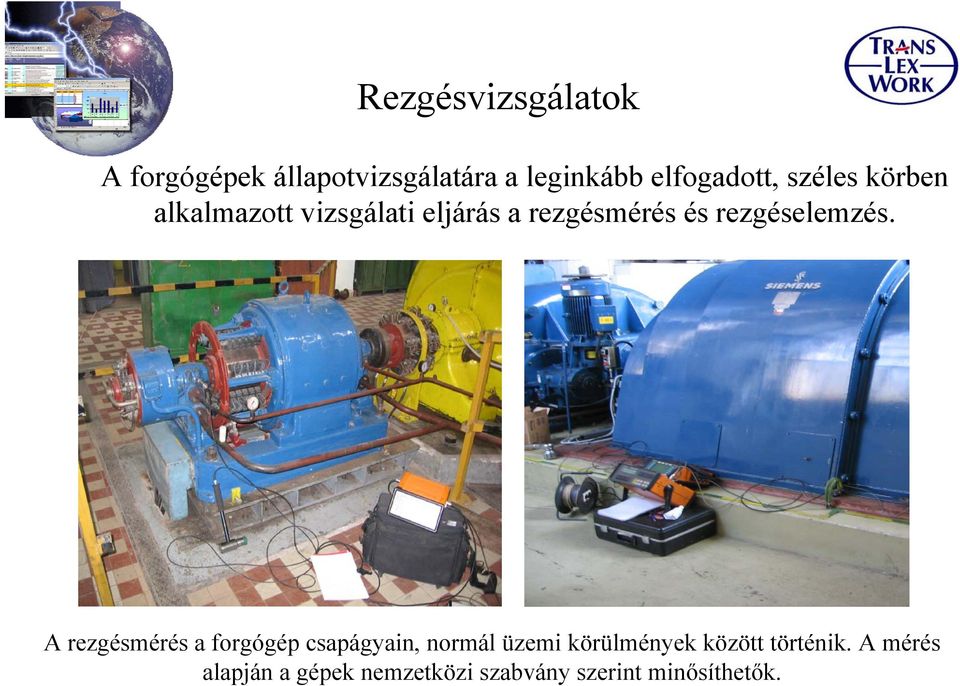

4 Rezgésvizsgálatok A forgógépek állapotvizsgálatára a leginkább elfogadott, széles körben alkalmazott vizsgálati eljárás a rezgésmérés és rezgéselemzés. A rezgésmérés a forgógép csapágyain, normál üzemi körülmények között történik. A mérés alapján a gépek nemzetközi szabvány szerint minősíthetők.

5 A forgógépek megengedhető rezgéserősségéről az ISO szabvány rendelkezik (a mérendő paraméter a rezgéssebesség effektív értéke)

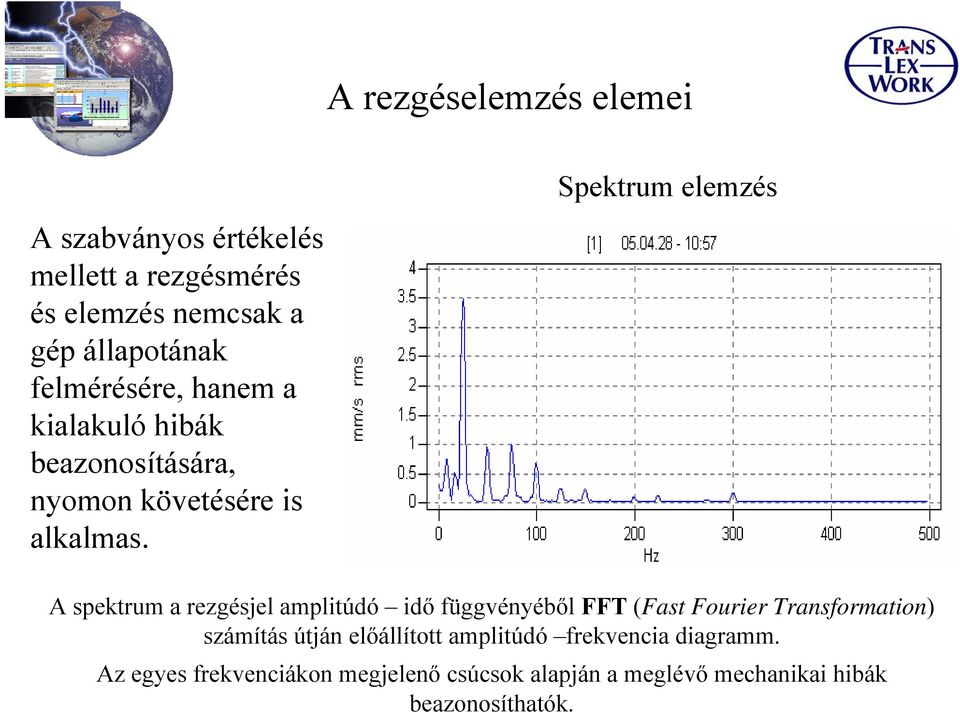

6 A rezgéselemzés elemei A szabványos értékelés mellett a rezgésmérés és elemzés nemcsak a gép állapotának felmérésére, hanem a kialakuló hibák beazonosítására, nyomon követésére is alkalmas. Spektrum elemzés A spektrum a rezgésjel amplitúdó idő függvényéből FFT (Fast Fourier Transformation) számítás útján előállított amplitúdó frekvencia diagramm. Az egyes frekvenciákon megjelenő csúcsok alapján a meglévő mechanikai hibák beazonosíthatók.

7 Rezgési trend elemzés (A vizsgált gépre megengedett rezgésszint 7,1 mms) A meghajtó motoron magas rezgés alakult ki, míg a hajtott gép rezgése stabil maradt. A motor javítása után a gép stabil rezgésekkel üzemel A trendelemzés különösen nagy segítség a gördülő csapágyak állapotának, a csere időpontjának meghatározásánál.

8 További diagnosztikai eljárások - cepstrum elemzés - amplitúdó fázis elemzés - mozgásanimáció - hőkép elemzés - rezonancia mobilitás vizsgálatok - olajelemzés - gépalapok roncsolásmentes vizsgálata - zajmérés, elemzés - üzemi paraméterek elemzése stb.

9 A forgógép diagnosztika eszköztára Rezgésmérő műszerek

10 A forgógép diagnosztika eszköztára Impulzus kalapács Hőkamera Kenőolaj elemző készlet Diagnosztikai szoftverek

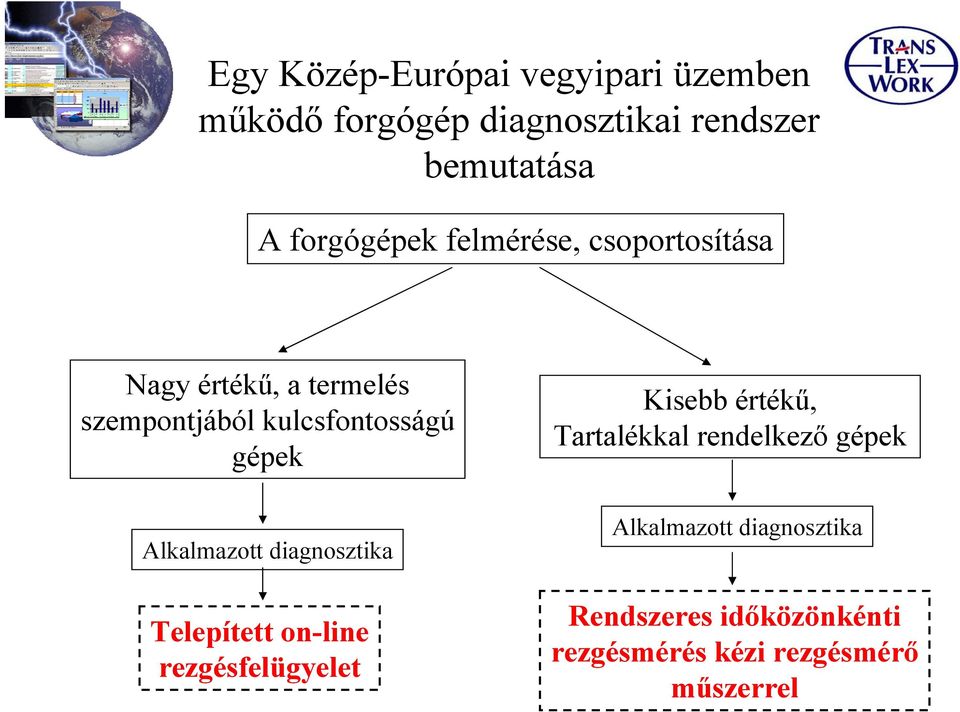

11 Egy Közép-Európai vegyipari üzemben működő forgógép diagnosztikai rendszer bemutatása A forgógépek felmérése, csoportosítása Nagy értékű, a termelés szempontjából kulcsfontosságú gépek Kisebb értékű, Tartalékkal rendelkező gépek Alkalmazott diagnosztika Telepített on-line rezgésfelügyelet Alkalmazott diagnosztika Rendszeres időközönkénti rezgésmérés kézi rezgésmérő műszerrel

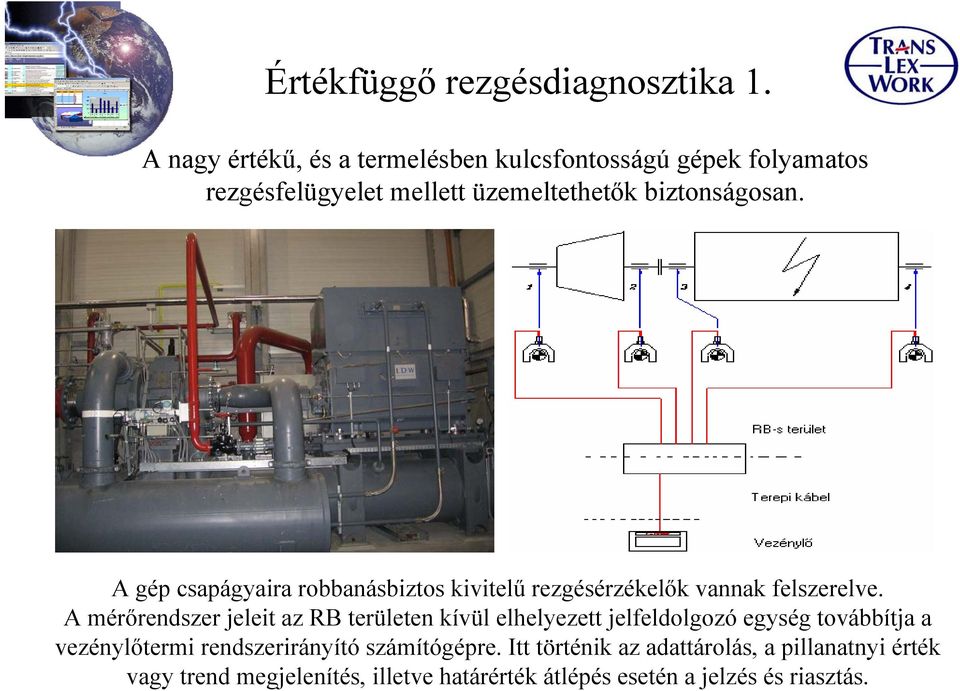

12 Értékfüggő rezgésdiagnosztika 1. A nagy értékű, és a termelésben kulcsfontosságú gépek folyamatos rezgésfelügyelet mellett üzemeltethetők biztonságosan. A gép csapágyaira robbanásbiztos kivitelű rezgésérzékelők vannak felszerelve. A mérőrendszer jeleit az RB területen kívül elhelyezett jelfeldolgozó egység továbbítja a vezénylőtermi rendszerirányító számítógépre. Itt történik az adattárolás, a pillanatnyi érték vagy trend megjelenítés, illetve határérték átlépés esetén a jelzés és riasztás.

13 Értékfüggő rezgésdiagnosztika 2. A kisebb értékű, és/vagy tartalékkal rendelkező gépek rezgésfelügyelete hordozható kéziműszerekkel történik. A gépek rezgésmérése kézi rezgésmérő, adatgyűjtő műszerekkel történik. A mérések számítógépes adatbázisba kerülnek. A mérés kiértékelés alapja a rezgéserősségi szabvány, valamint a rezgési spektrumok és trendek elemzése. A korszerű méréskiértékelő szoftverek, szakértői rendszerek gyorssá és megbízhatóvá teszik a mérések értékelését, elemzését. A mérések ciklusideje rugalmas, 1 8 hét. Magas rezgés, vagy emelkedő tendencia esetén gyakoribb, stabil alacsony rezgés esetén ritkább.

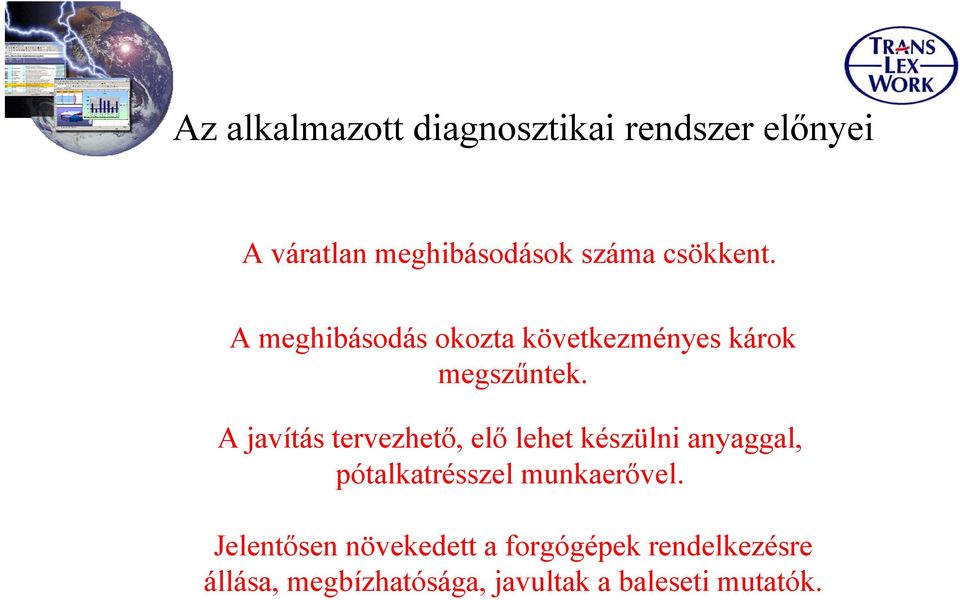

14 Az alkalmazott diagnosztikai rendszer előnyei A váratlan meghibásodások száma csökkent. A meghibásodás okozta következményes károk megszűntek. A javítás tervezhető, elő lehet készülni anyaggal, pótalkatrésszel munkaerővel. Jelentősen növekedett a forgógépek rendelkezésre állása, megbízhatósága, javultak a baleseti mutatók.

15 Konkrét példa egy mérési dokumentációra (TLW Kft. ISO minőségbiztosítása szerint) Vezetőknek küldött összefoglaló jelentés részlet:

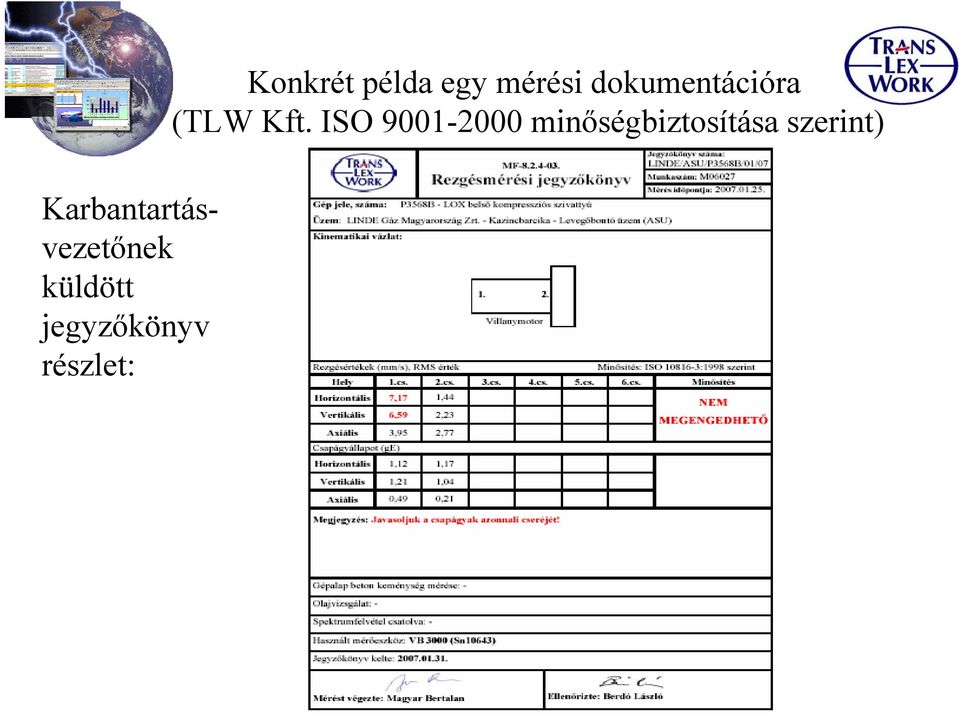

16 Karbantartásvezetőnek küldött jegyzőkönyv részlet: Konkrét példa egy mérési dokumentációra (TLW Kft. ISO minőségbiztosítása szerint)
