1 Magyar-Szlovák határmenti közös felszínalatti víztestek környezetállapota és fenntartható használata (ENWAT) Szőcs Teodóra, Tóth György, Brezsnyánszky Károly, Gaál Gábor Magyar Állami Földtani Intézet XIV. FAV Konferencia, Balatonfüred 1

2 Projekt időtartama: 06. június 08. április (4 munkaszakasz) XIV. FAV Konferencia, Balatonfüred 2

3 Az első projektszakasz feladatai 06. június 1. december 31. Honlap összeállítása ( GIS adatbázis felépítése és szinkronizálása XIV. FAV Konferencia, Balatonfüred 3

4 GIS háttér szinkronizálása GIS Adatok Magyarország Szlovákia Topográfiai térképek 1: : DTM DEM DDM 10 m SRTM 90 m? SRTM 90 m Földtani térképek 1: : Vetületi rendszer: UTM (zóna 34N, dátum: WGS84) Adatcsere formátuma: ESRI Shape (térképek), ESRI ArcInfo/ASCII grid (DEM) XIV. FAV Konferencia, Balatonfüred 4

5 Az első projektszakasz feladatai 06. június 1. december 31. Honlap összeállítása ( GIS adatbázis felépítése és szinkronizálása. Előkészítés és korábbi anyagok értékelése. Hidrosztratigráfiai egységek lehatárolása és jellemzése. Főbb vízadó, vízzáró és féligáteresztő egységek megadása térben XIV. FAV Konferencia, Balatonfüred 5

6 Genetikus folyóvízi fáciestípusok (Makk Á., Nádor A., Juhász Gy., Babinszki E.) F1Kavics, kavicsos homok: Nem jellegzetes a karotázson F2 Összetett medres fácies: Folyóvízi meder homokok >m F3 Összetett medres fácies: Folyóvízi meder homok, agyagvonalig érő finomszemcsés részt nem tartalmaz F4 Övzátony fácies: Kőzetösszetétel alulról felfelé finomodóan homoktól kőzetlisztes agyagig, agyagig változik, finomszemcsés ártéri fácies vastagsága nem haladja meg a 10 métert. Egymás fölött több ilyen települhet, ha nem szakítja meg vastagabb ártéri sorozat, akkor egybe vesszük F5 Disztális törmelékkúp fácies: 1-9 m vastagságú homokrétegek sűrűn kőzetlisztes agyaggal váltakoznak F6 Homokos ártér fácies: 10 m-nél vastagabb homoktestet nem tartalmaz F7Ártér fácies: Karotázson legyen legalább 10 m- es olyan szakasz, ahol nincs homokbetelepülés 0 m 0 m 0 mv 5 mv ohmm ohm m F2 F5 m 0 5 mv m 0 ohmm 5 mv ohmm F3 F6 m 0 m 0 5 mv 5 mv oh m m ohmm F7 F XIV. FAV Konferencia, Balatonfüred 6

7 Közepes mélységű szelvény: Sárospatak Mándok Magasítás: 100x Szelvény menti fúrások Szelvény-nyomvonal Fácies + formáció szerinti értékelés, fácies alapú színezés XIV. FAV Konferencia, Balatonfüred 7

8 Nagy mélységű szelvény: Szécsény Detk Magasítás: 10x Szelvény-nyomvonal Formáció szerinti értékelés és színezés XIV. FAV Konferencia, Balatonfüred 8

9 Az első projektszakasz feladatai 06. június 1. december 31. Honlap összeállítása ( GIS adatbázis felépítése és szinkronizálása. Előkészítés és korábbi anyagok értékelése. Hidrosztratigráfiai egységek lehatárolása és jellemzése. Főbb vízadó, vízzáró és féligáteresztő egységek megadása térben. Vízszintészlelő kutak idősorainak összeállítása. A víztermelés-történet rekonstrukciója, referencia-időszak kijelölésével. Meglévő víz-geokémiai és izotóp-hidrológiai adatok begyűjtése XIV. FAV Konferencia, Balatonfüred 9

10 XIV. FAV Konferencia, Balatonfüred 10

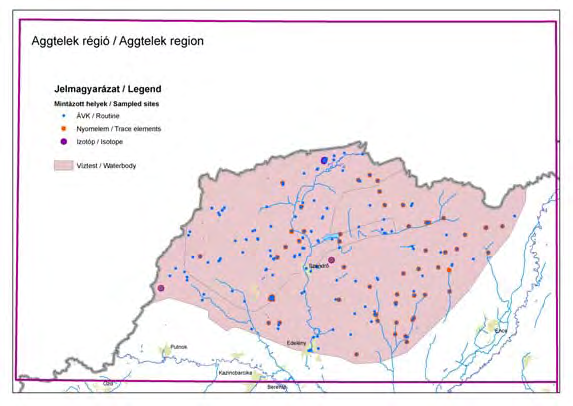

11 XIV. FAV Konferencia, Balatonfüred 11

12 XIV. FAV Konferencia, Balatonfüred 12

13 INTERREG Mélység szerinti klorid- és nitráteloszlások 50 m 0 0 Kloridtartalom Nitráttartalom Koncentráció 100 mg/l m NCl- = 232 (234) NNO3- = NCl- = 173 NNO3- = Kloridtartalom Nitráttartalom 600 Ipoly-völgy Koncentráció mg/l Aggteleki karszt Szűrőközép felszín alatti mélysége 100 Szűrőközép felszín alatti mélysége Szűrőközép felszín alatti mélysége m NCl- = 406 NNO3- = Kloridtartalom Nitráttartalom Koncentráció mg/l Bodrogköz XIV. FAV Konferencia, Balatonfüred 13

14 A második projektszakasz feladatai 07. január 1. július 31. A három régió modellezésének megalapozása Talajvíz és karsztvízdomborzati térképek begyűjtése Digitális Terep Modell/Digitális Elevációs Modell összeállítása A felszín alatti vizek utánpótlódásának jellemzése Diffúz szennyező források vizsgálata Pontszerű szennyező források vizsgálata Az adatbázis frissítése és kiegészítése Mintavételi helyek kiválasztása 60 mintavétel Analízis XIV. FAV Konferencia, Balatonfüred 14

15 EWHUS001 EWSKS001 INTERREG EWHUS00101 EWSKS XIV. FAV Konferencia, Balatonfüred 15 5

16 Összes minta N=60 Ipoly régió Aggteleki karszt Bodrog régió Rutin Nyomelem Peszticid N = 3-4 Szerves N = 3-4 Izotóp N = 4-5 Rutin Nyomelem Peszticid N = 1-2 Szerves N = 4-5 Izotóp N = 6-7 Rutin Nyomelem Peszticid N = 10 Szerves N = 3-4 Izotóp N = 10 Peszticid: mezőgazdasági területek + víztestek Szerves: települési sekély kutak XIV. FAV Konferencia, Balatonfüred 16

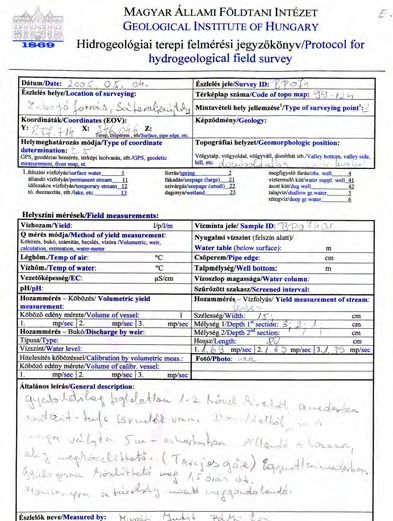

17 Terepi mérések, laboratóriumi elemzések Terepi mérések: Víz- és levegőhőmérséklet, ph, fajlagos elektromos vezetőképesség, oldott oxigén, redox potenciál, lúgosság Rutin elemzések: Na +, K +, Ca 2+, Mg 2+, NH 4+, Fe(össz), Mn(össz), HCO 3-, CO 3 2-, NO 3-, NO 2-, Cl -, SO 4 2-, PO 4 3-, SiO 2, TOC, KOI Mn Nyomelem vizsgálatok: Ag, Al, As, B, Ba, Be, Br, Cd, Co, Cr, Cu, Hg, I, Li, Mo, Ni, Pb, Sb, Se, Sn, Sr, Tl, V, Zn, Peszticid elemzések: Hexaklórbenzén, pentaklórbenzén, p,p -DDT, metoxyklór, heptaklór, lindan y- BHC, alaklór, o,p-ddd, o,p-ddt, izodrin Szerves elemzések: Szénhidrogén index, PAH, AOX, PCB, BTEX és alifás klórozott szénhidrogének Izotóp vizsgálatok: 3 H, d 18 O-dD, 14 C-d 13 C XIV. FAV Konferencia, Balatonfüred 17

18 A harmadik projektszakasz feladatai 07. augusztus 1. december 31. Modellezés kivitelezése és a vízgazdálkodási terv kidolgozása Az adatbázis frissítése és kiegészítése Analízis A korábbi és új kémiai adatok kiértékelése Az adatelemzések és modellezések ellenőrzése helyszíni mérésekkel és megfigyelésekkel Vízgazdálkodási döntés-támogató rendszer kialakítása XIV. FAV Konferencia, Balatonfüred 18

19 A negyedik projektszakasz feladatai 08. január 1. április 31. Az eredmények értékelése és ismertetése Kóddal védett munka-honlap fenntartása Ismertető honlap összeállítása CD demo Célzott bemutatók XIV. FAV Konferencia, Balatonfüred 19

20 Köszönöm a figyelmet! XIV. FAV Konferencia, Balatonfüred
