1 Fővárosi Vízművek Ivóvízbiztonság a beruházás és fejlesztés vetületében 1

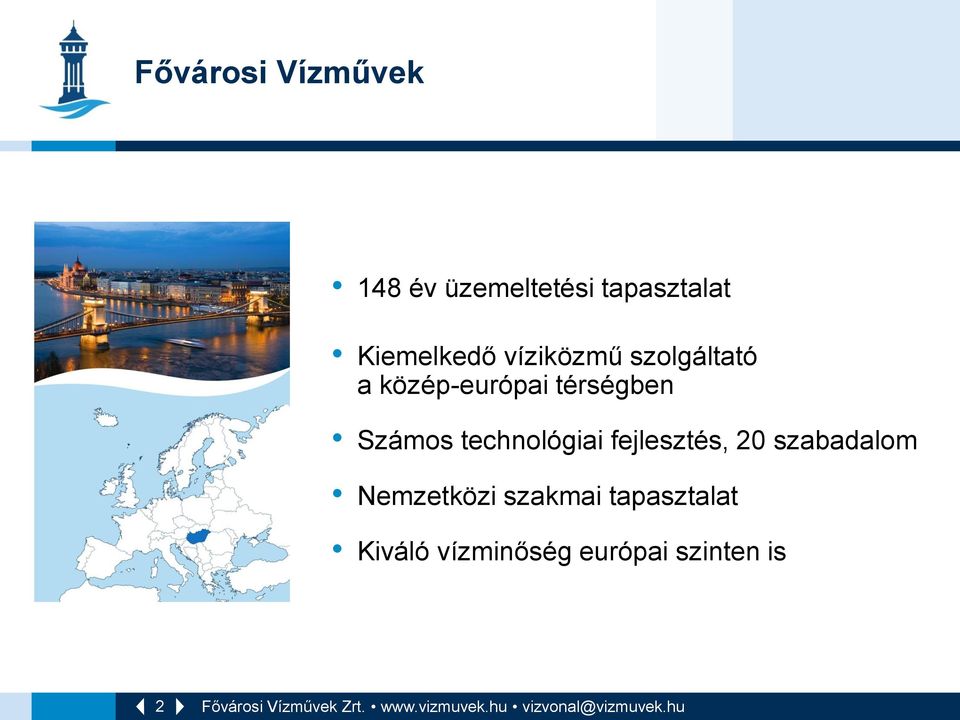

2 Fővárosi Vízművek 148 év üzemeltetési tapasztalat Kiemelkedő víziközmű szolgáltató a közép-európai térségben Számos technológiai fejlesztés, 20 szabadalom Nemzetközi szakmai tapasztalat Kiváló vízminőség európai szinten is 2

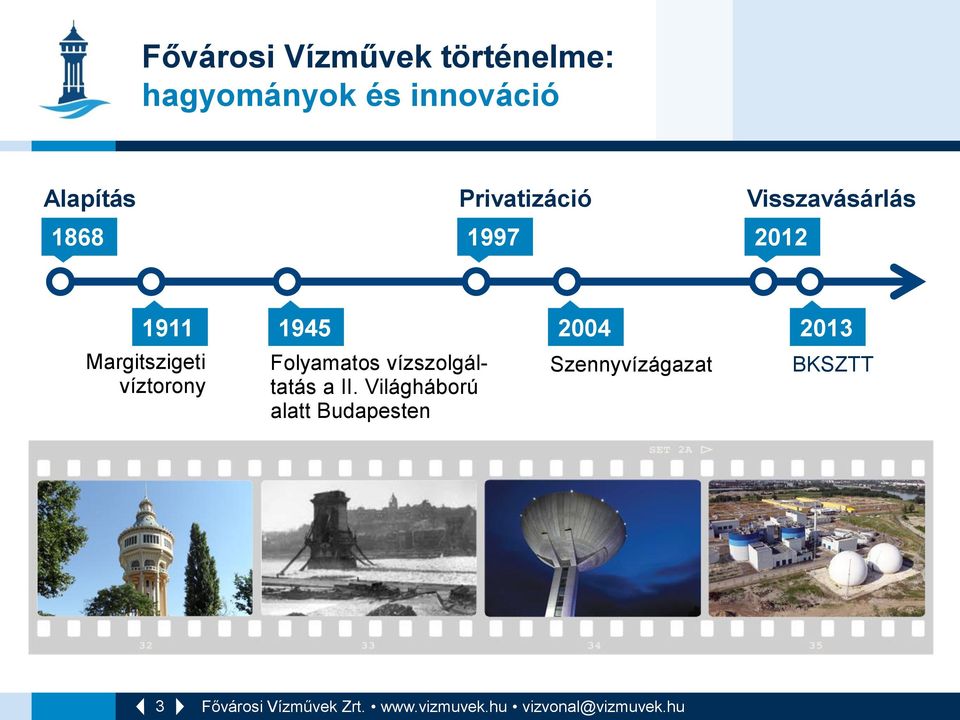

3 Fővárosi Vízművek történelme: hagyományok és innováció Alapítás Privatizáció Visszavásárlás Margitszigeti víztorony Folyamatos vízszolgáltatás a II. Világháború alatt Budapesten Szennyvízágazat BKSZTT 3

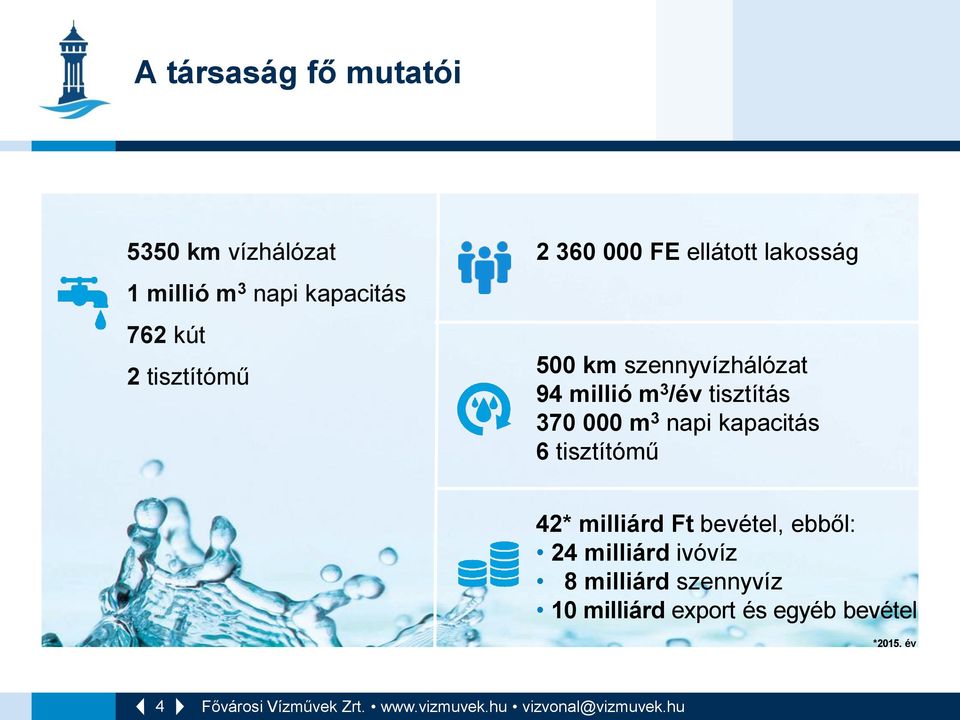

4 A társaság fő mutatói 5350 km vízhálózat 1 millió m 3 napi kapacitás 762 kút 2 tisztítómű FE ellátott lakosság 500 km szennyvízhálózat 94 millió m 3 /év tisztítás m 3 napi kapacitás 6 tisztítómű 42* milliárd Ft bevétel, ebből: 24 milliárd ivóvíz 8 milliárd szennyvíz 10 milliárd export és egyéb bevétel *2015. év 4

5 Legfontosabb kompetenciák Irányítási folyamatok Építési tevékenység Mérnöki tevékenység Work Force Management Irányitási központ kialakítása SCADA rendszer bevezetése Contact Center Nem számlázott víz Vízkezelő művek építése, rekonstrukciója Mobil vízkezelő művek telepítése Nyomásmenedzsment Vízveszteség elemzés Vízminőségi projektek Vállalat fejlesztés, modernizáció 5

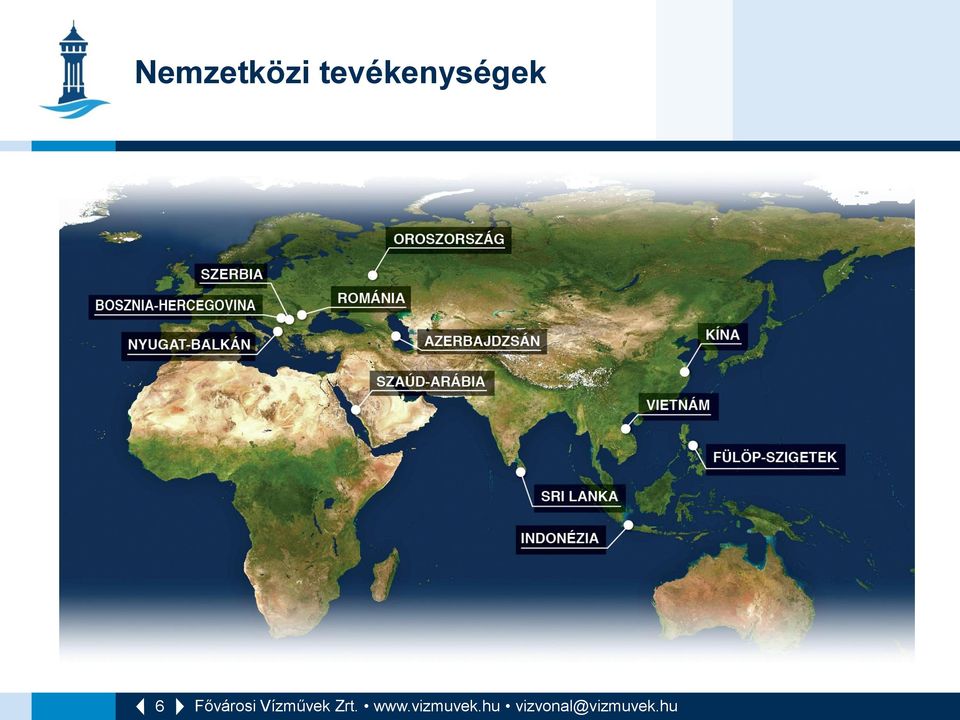

6 Nemzetközi tevékenységek 6

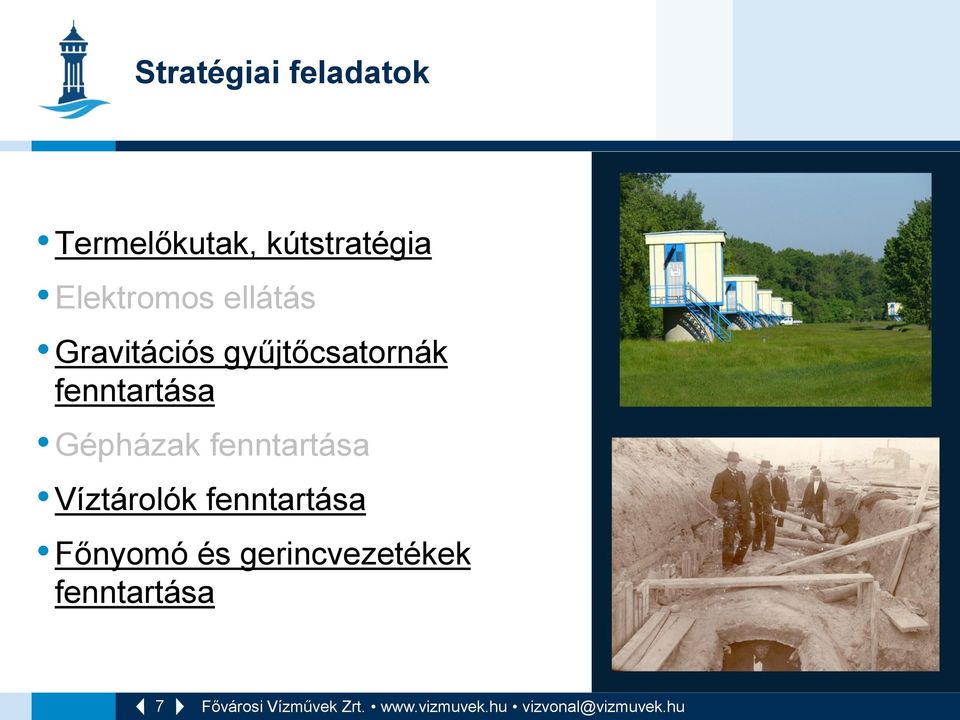

7 Stratégiai feladatok Termelőkutak, kútstratégia Elektromos ellátás Gravitációs gyűjtőcsatornák fenntartása Gépházak fenntartása Víztárolók fenntartása Főnyomó és gerincvezetékek fenntartása 7

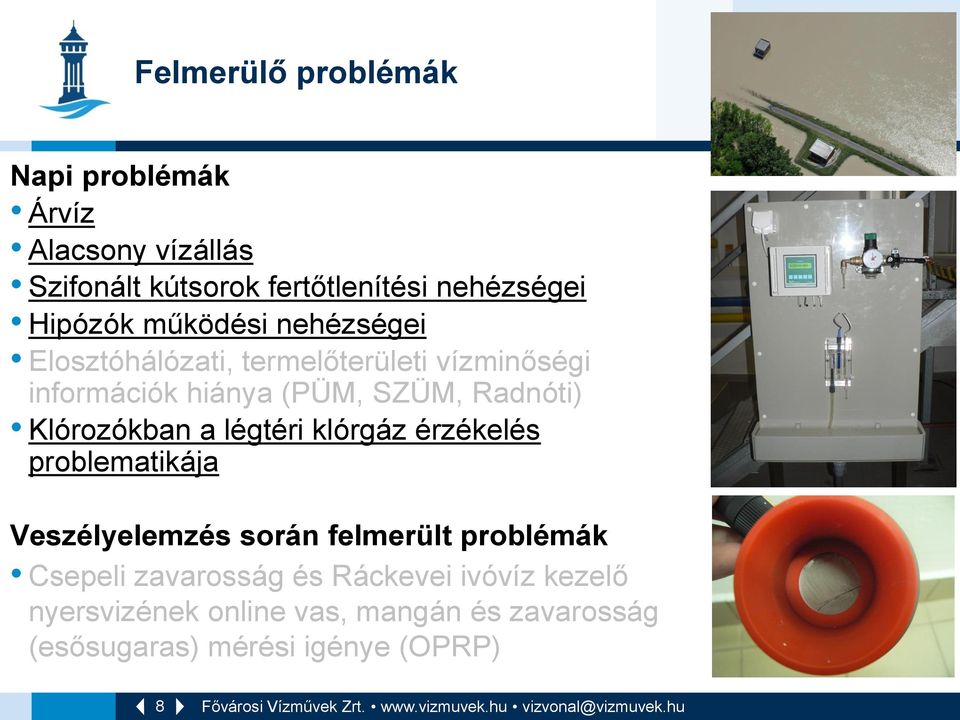

8 Felmerülő problémák Napi problémák Árvíz Alacsony vízállás Szifonált kútsorok fertőtlenítési nehézségei Hipózók működési nehézségei Elosztóhálózati, termelőterületi vízminőségi információk hiánya (PÜM, SZÜM, Radnóti) Klórozókban a légtéri klórgáz érzékelés problematikája Veszélyelemzés során felmerült problémák Csepeli zavarosság és Ráckevei ivóvíz kezelő nyersvizének online vas, mangán és zavarosság (esősugaras) mérési igénye (OPRP) 8

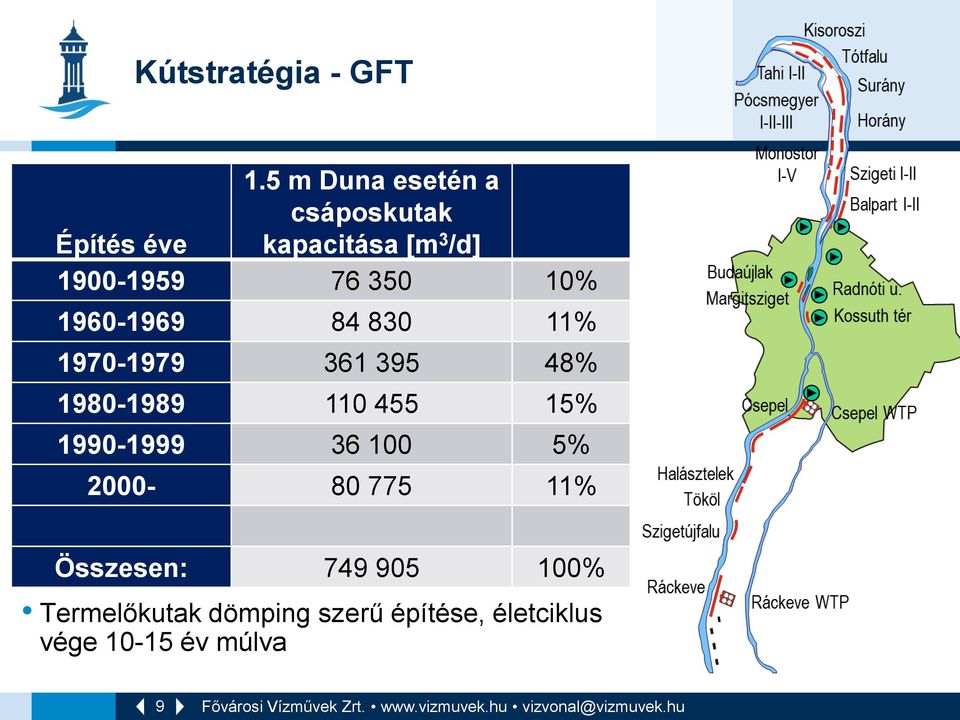

9 Kútstratégia - GFT 1.5 m Duna esetén a csáposkutak Építés éve kapacitása [m 3 /d] % % % % % % Összesen: % Termelőkutak dömping szerű építése, életciklus vége év múlva 9

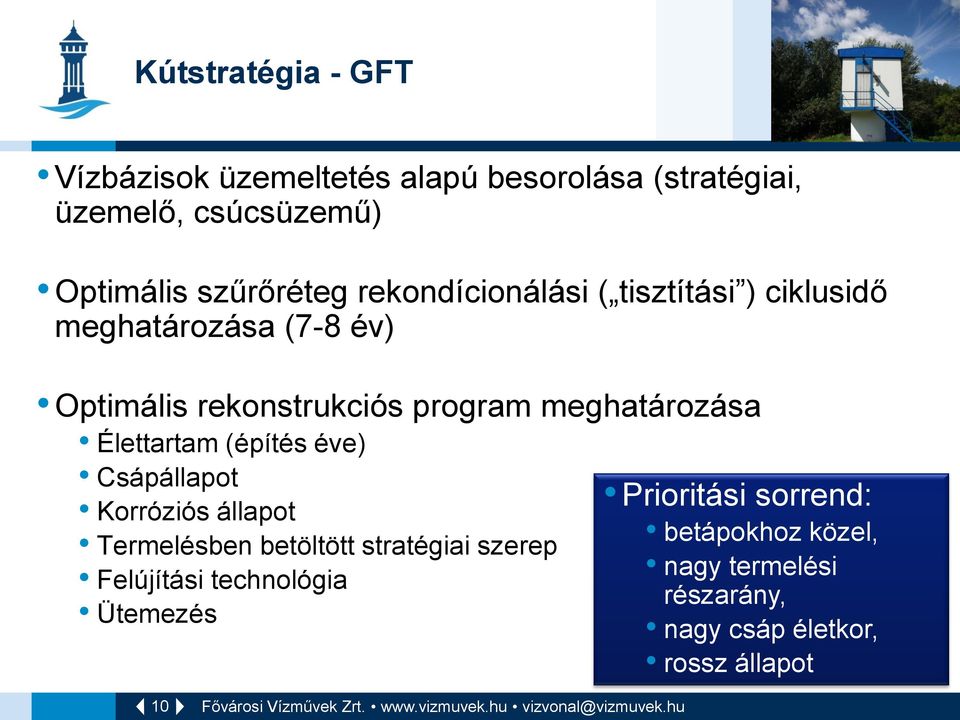

10 Kútstratégia - GFT Vízbázisok üzemeltetés alapú besorolása (stratégiai, üzemelő, csúcsüzemű) Optimális szűrőréteg rekondícionálási ( tisztítási ) ciklusidő meghatározása (7-8 év) Optimális rekonstrukciós program meghatározása Élettartam (építés éve) Csápállapot Korróziós állapot Termelésben betöltött stratégiai szerep Felújítási technológia Ütemezés Prioritási sorrend: betápokhoz közel, nagy termelési részarány, nagy csáp életkor, rossz állapot 10

11 Kútstratégia Optimális rekonstrukciós program meghatározása - GFT Stratégiailag kiemelt biztonsági kapacitás határ 11

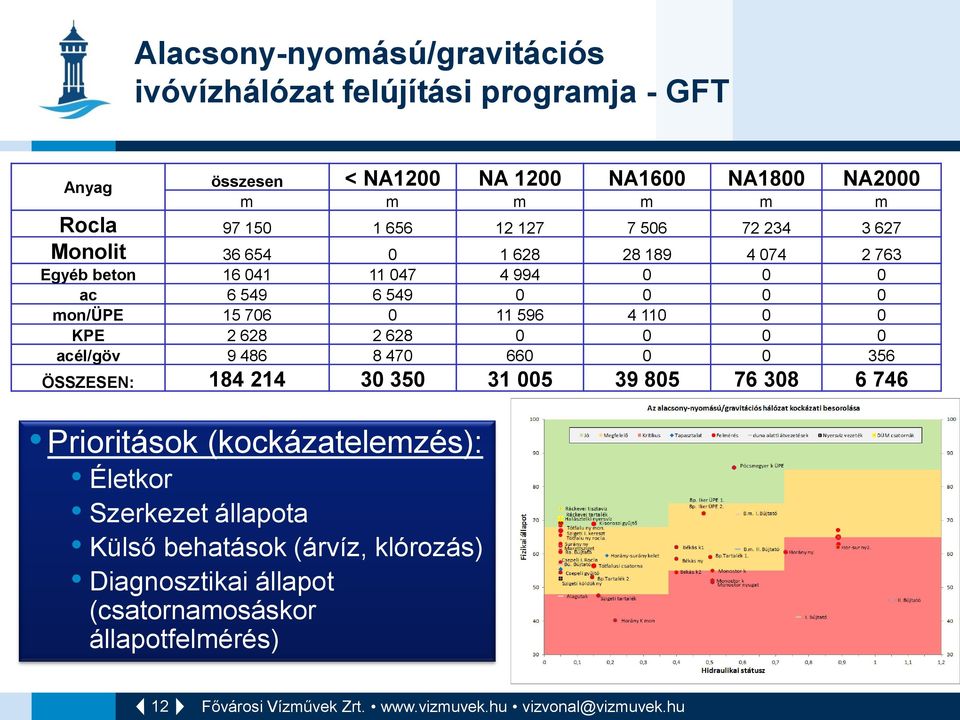

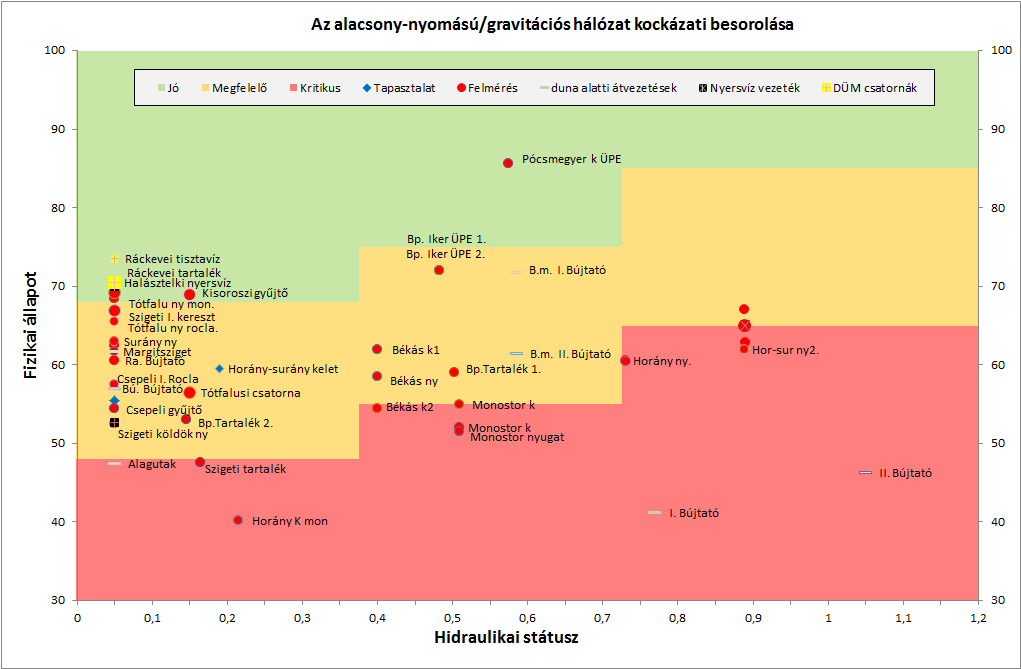

12 Alacsony-nyomású/gravitációs ivóvízhálózat felújítási programja - GFT Anyag összesen < NA1200 NA 1200 NA1600 NA1800 NA2000 m m m m m m Rocla Monolit Egyéb beton ac mon/üpe KPE acél/göv ÖSSZESEN: Prioritások (kockázatelemzés): Életkor Szerkezet állapota Külső behatások (árvíz, klórozás) Diagnosztikai állapot (csatornamosáskor állapotfelmérés) 12

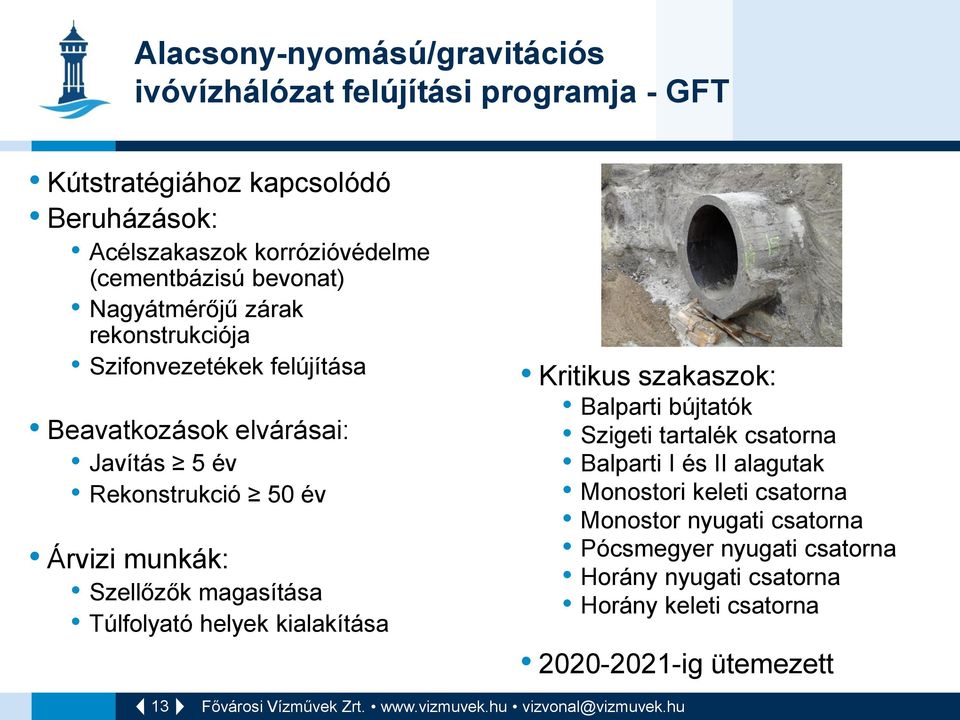

13 Alacsony-nyomású/gravitációs ivóvízhálózat felújítási programja - GFT Kútstratégiához kapcsolódó Beruházások: Acélszakaszok korrózióvédelme (cementbázisú bevonat) Nagyátmérőjű zárak rekonstrukciója Szifonvezetékek felújítása Beavatkozások elvárásai: Javítás 5 év Rekonstrukció 50 év Árvizi munkák: Szellőzők magasítása Túlfolyató helyek kialakítása Kritikus szakaszok: Balparti bújtatók Szigeti tartalék csatorna Balparti I és II alagutak Monostori keleti csatorna Monostor nyugati csatorna Pócsmegyer nyugati csatorna Horány nyugati csatorna Horány keleti csatorna ig ütemezett 13

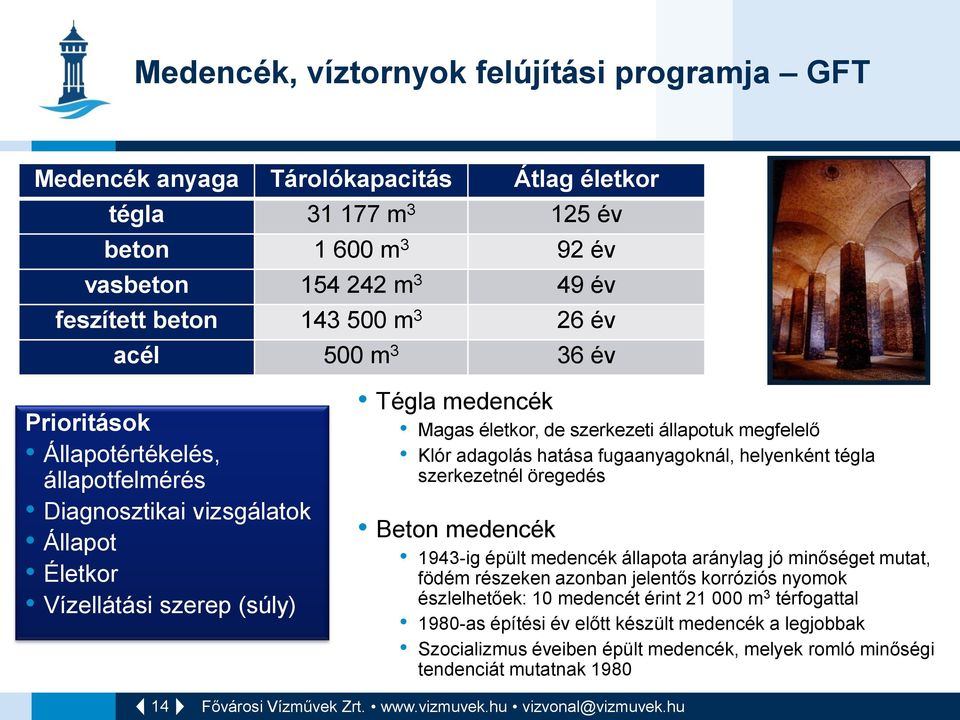

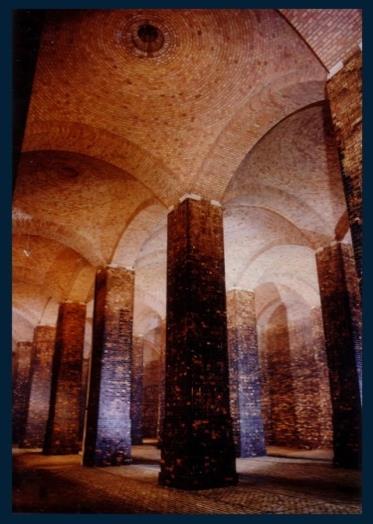

14 Medencék, víztornyok felújítási programja GFT Medencék anyaga Tárolókapacitás Átlag életkor tégla m év beton m 3 92 év vasbeton m 3 49 év feszített beton m 3 26 év acél 500 m 3 36 év Prioritások Állapotértékelés, állapotfelmérés Diagnosztikai vizsgálatok Állapot Életkor Vízellátási szerep (súly) Tégla medencék Magas életkor, de szerkezeti állapotuk megfelelő Klór adagolás hatása fugaanyagoknál, helyenként tégla szerkezetnél öregedés Beton medencék 1943-ig épült medencék állapota aránylag jó minőséget mutat, födém részeken azonban jelentős korróziós nyomok észlelhetőek: 10 medencét érint m 3 térfogattal 1980-as építési év előtt készült medencék a legjobbak Szocializmus éveiben épült medencék, melyek romló minőségi tendenciát mutatnak

15 Főnyomó és gerincvezetékek fenntartása GFT Hálózati adatok Főnyomó és gerinc hálózat: NA 300mm 963 km, 75 nyomászóna, Jelentős része (43,5%) ac, Kb. egyharmadát 1980 óta helyezték üzembe, Gerinchálózat átlag életkor 42,2 év. Vízminőségi kockázatok Korrózió Lerakódások (puha állagú, csőfallal összetapadó kemény, mikrobiológiai) Biofilm Üledék Azbeszt termékek közegészségügyi kockázata (munkavégzés közben ivóvízbe jutó) Roncsolásmentes vizsgálatok alapján a vezetékek 33%-át érintően jelentős belső korrózió van 15

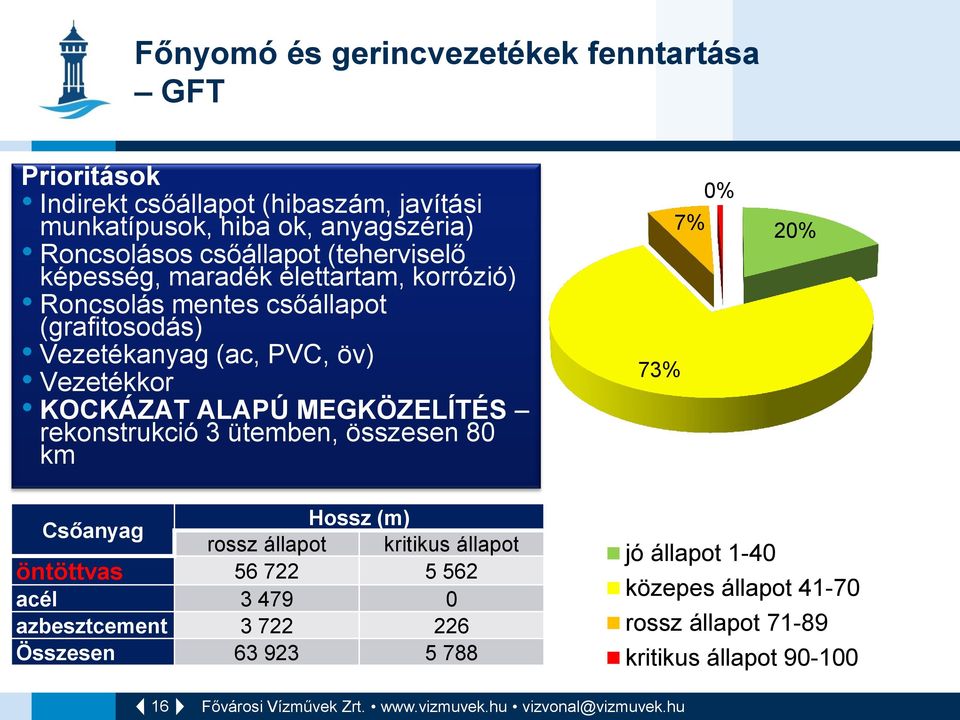

16 Főnyomó és gerincvezetékek fenntartása GFT Prioritások Indirekt csőállapot (hibaszám, javítási munkatípusok, hiba ok, anyagszéria) Roncsolásos csőállapot (teherviselő képesség, maradék élettartam, korrózió) Roncsolás mentes csőállapot (grafitosodás) Vezetékanyag (ac, PVC, öv) Vezetékkor KOCKÁZAT ALAPÚ MEGKÖZELÍTÉS rekonstrukció 3 ütemben, összesen 80 km 73% 7% 0% 20% Csőanyag Hossz (m) rossz állapot kritikus állapot öntöttvas acél azbesztcement Összesen jó állapot 1-40 közepes állapot rossz állapot kritikus állapot

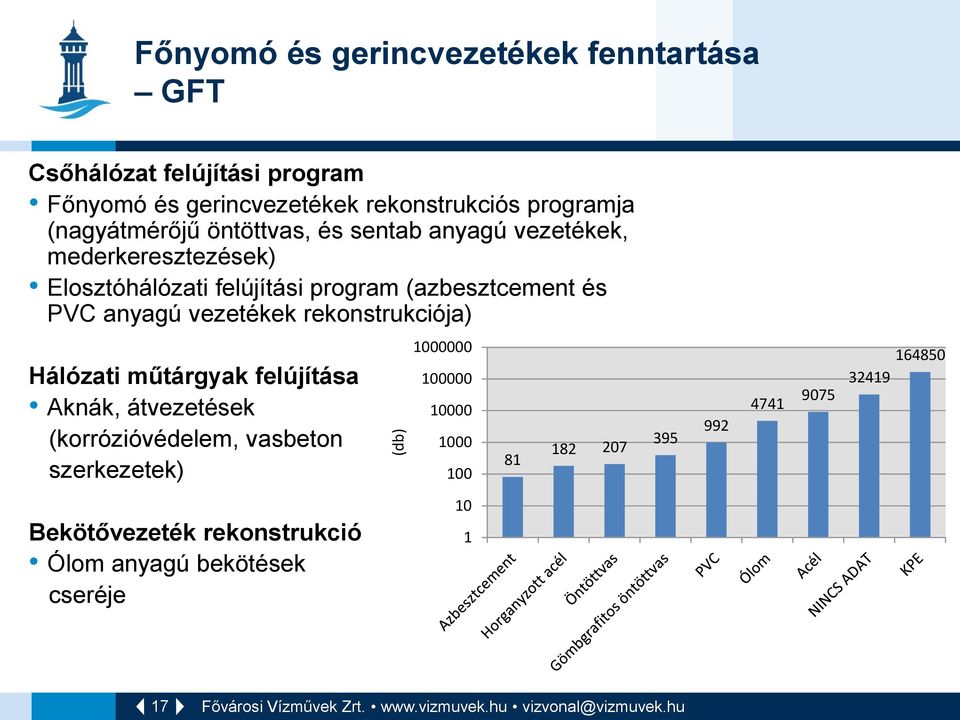

17 (db) Főnyomó és gerincvezetékek fenntartása GFT Csőhálózat felújítási program Főnyomó és gerincvezetékek rekonstrukciós programja (nagyátmérőjű öntöttvas, és sentab anyagú vezetékek, mederkeresztezések) Elosztóhálózati felújítási program (azbesztcement és PVC anyagú vezetékek rekonstrukciója) Hálózati műtárgyak felújítása Aknák, átvezetések (korrózióvédelem, vasbeton szerkezetek) Bekötővezeték rekonstrukció Ólom anyagú bekötések cseréje

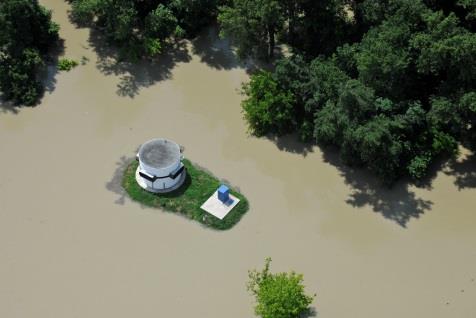

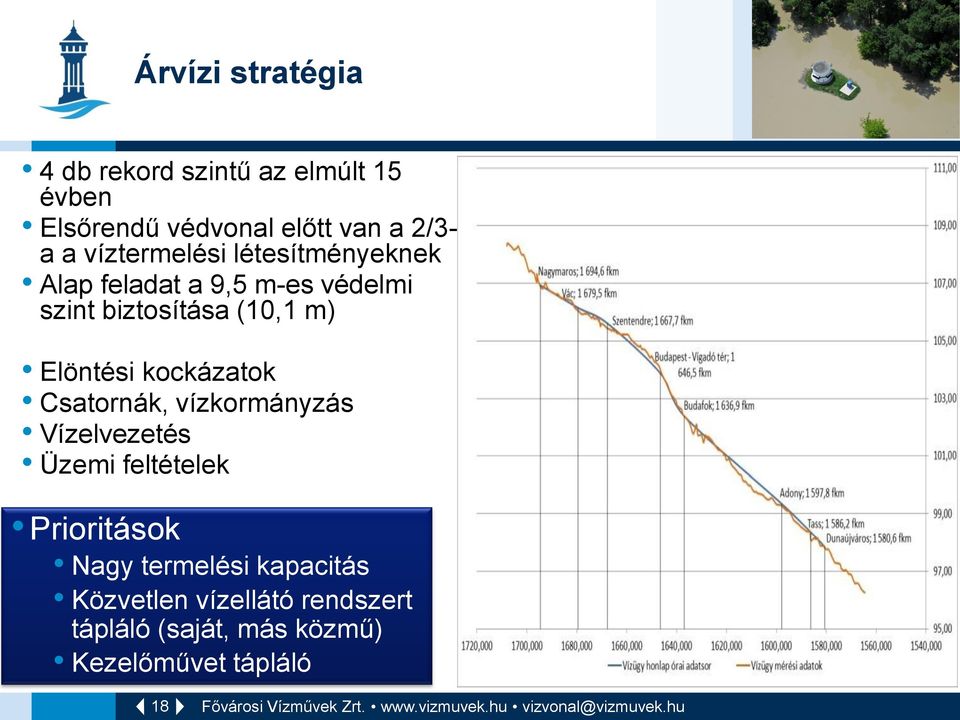

18 Árvízi stratégia 4 db rekord szintű az elmúlt 15 évben Elsőrendű védvonal előtt van a 2/3- a a víztermelési létesítményeknek Alap feladat a 9,5 m-es védelmi szint biztosítása (10,1 m) Elöntési kockázatok Csatornák, vízkormányzás Vízelvezetés Üzemi feltételek Prioritások Nagy termelési kapacitás Közvetlen vízellátó rendszert tápláló (saját, más közmű) Kezelőművet tápláló 18

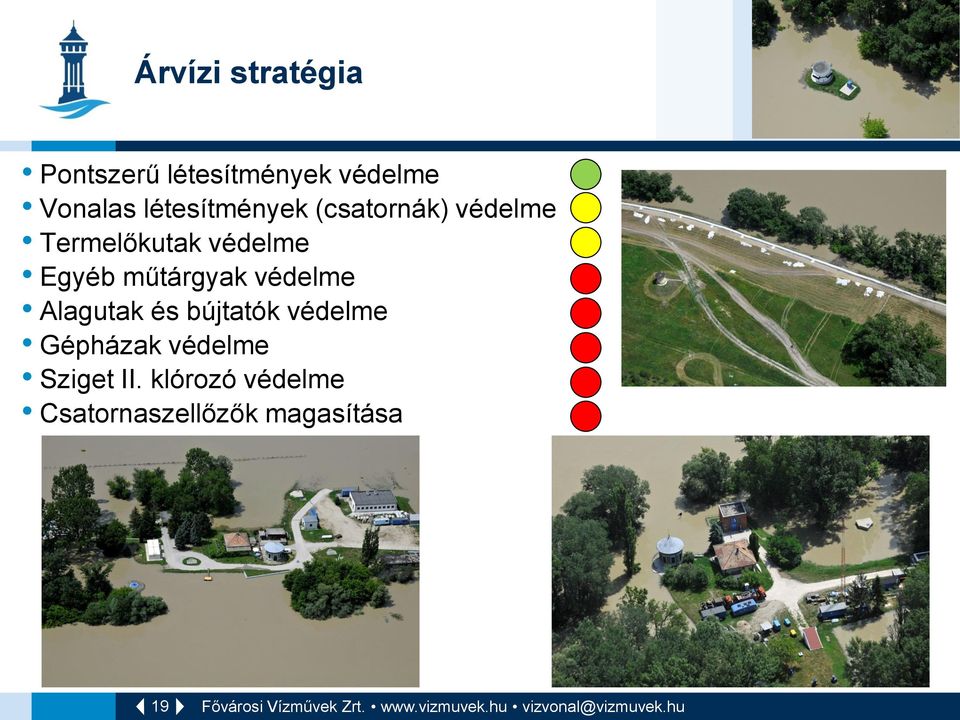

19 Árvízi stratégia Pontszerű létesítmények védelme Vonalas létesítmények (csatornák) védelme Termelőkutak védelme Egyéb műtárgyak védelme Alagutak és bújtatók védelme Gépházak védelme Sziget II. klórozó védelme Csatornaszellőzők magasítása 19

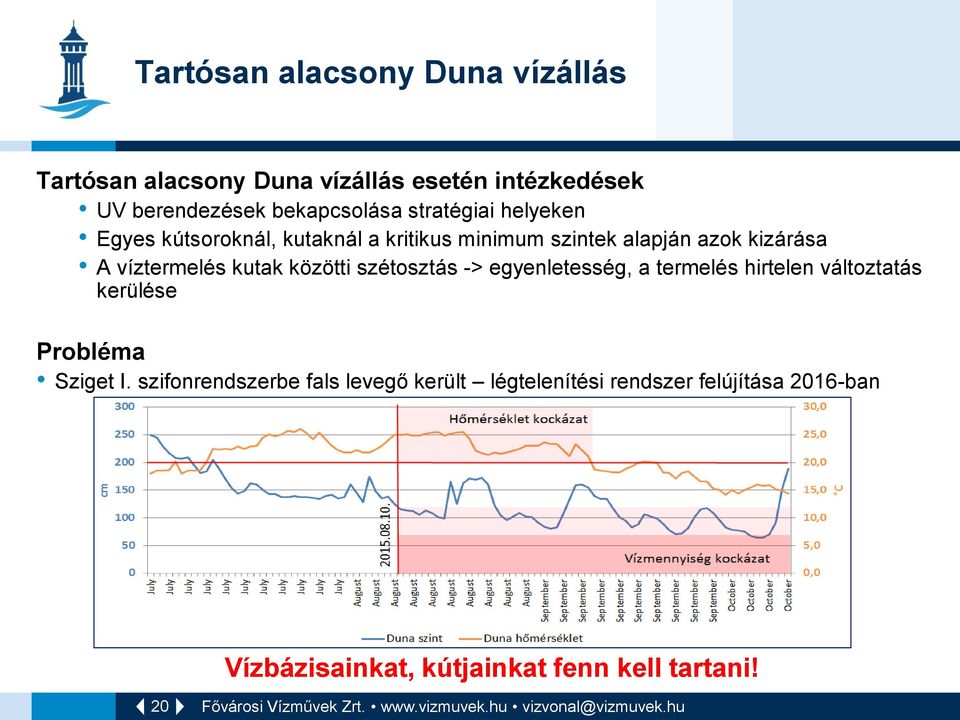

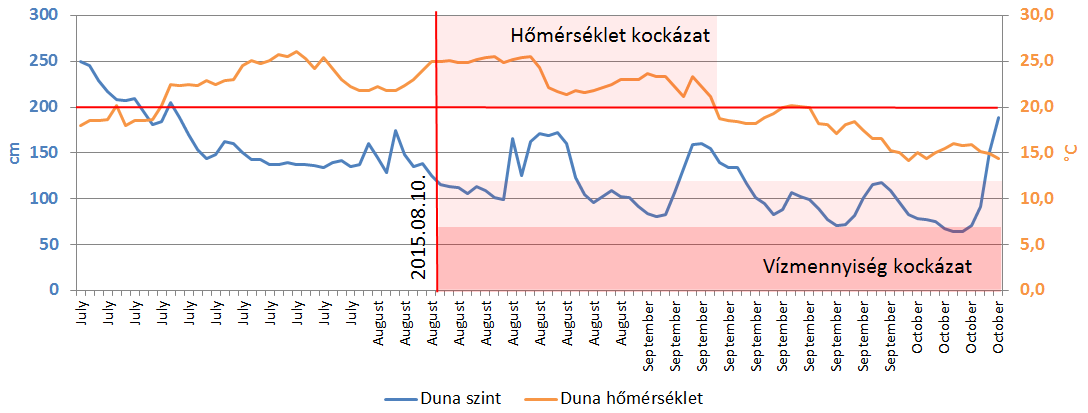

20 Tartósan alacsony Duna vízállás Tartósan alacsony Duna vízállás esetén intézkedések UV berendezések bekapcsolása stratégiai helyeken Egyes kútsoroknál, kutaknál a kritikus minimum szintek alapján azok kizárása A víztermelés kutak közötti szétosztás -> egyenletesség, a termelés hirtelen változtatás kerülése Probléma Sziget I. szifonrendszerbe fals levegő került légtelenítési rendszer felújítása 2016-ban Vízbázisainkat, kútjainkat fenn kell tartani! 20

21 Szifonált kútsorok fertőtlenítése - Beruházás Cél: Szifonált kutak víztermelés biztonságának növelése Vízminőségi kockázatok csökkentése (üzem közbeni fertőtlenítéshez) Megvalósítás: Automata hipóadagoló rendszer kiépítése Érintett kútcsoportok: Horány I. Horány II. Pócsmegyer I. Monostor IV Monostor II. Monostor III. Monostor V. 21

22 Hipózók működése Beruházás Problémák Változatos üzemmenet hipóadagoló rendszer tehetlensége Műszaki fejlődés és tapasztalatszerzés gyorsasága Megoldás Új telepítésekkor a legújabb technológiák ismerete és alkalmazása Modern, hipóadagoló szivattyúk alkalmazása a meglévő rendszereknél 22

23 Légtéri klórgázérzékelés Beruházás 24/2007. (VII. 3.) KvVM rendelet: klórgázérzékelő adjon vészjelzést az 1 mg/m 3 koncentráció elérésekor. - 0,35 ppm Cél: a fent előírt koncentráció mérése az alkalmazott, piacon jelenleg elérhető eszközökkel megvalósítható-e megfelelő biztonsággal, hosszú távon? Jelenleg folyamatban van 7 db műszer tesztelésére kerül sor. 23

24 Vízminőségi műszerek - Beruházás Váci átadás inline szabadklór és zavarosság mérés kiépítése Balpart II. szifonakna merített online zavarosság mérés kialakítása 24

25 Nagy Ivóvízminőség fejlesztési Program Fogyasztói kifogások elemzése Területi tendenciózus emelkedés (NTU) MIRTUSZ illetve LIS-SCADA eredmények összevetése Területi csőhálózati tisztítási technológiák Legöregebb csőhálózattal működő elosztórendszer Alkalmazhatósági korlátok Hidraulikai analízis során négy érintett terület megállapítása Dél- és Észak-Buda, Belváros és Dél- Pest Főbb problémák: alacsony áramlási sebesség, magas vízkor, öreg nagy átmérőjű csövek, ütköző zónák Megoldási változatok területi osztásban több hidraulikai modell bemutatása műszaki, gazdasági, közlekedésrendészeti szempontok alapján legmegfelelőbb verzió kiválasztása területenként Ólom Program ólom beoldódási körmérés ólom bekötések cseréje jelenleg még mintegy 4000 bekötés Kutak kapacitásnövelése Klímaváltozás, különösen aszályos időszakok érintettsége (100 cm alatti vízállás) Vízigény biztosításához műszaki átalakítás, fejlesztés szükséges 25
