SEVÍZ - SZ-IV. Szeged, Közműves ivóvízellátás. Gördülő Fejlesztési terv. Felújítási és pótlási terv. MEKH kód:

Átírás

1 Gördülő Fejlesztési terv Felújítási és pótlási terv SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: víziközművek felújítása, pótlása

2 2014. szeptember TARTALOMJEGYZÉK SEVÍZ - SZ-IV Általános ismertetés 4. o. Ivóvíztermelés: 9. o. Az ivóvízhálózat ismertetése: 17. o. Szeged- Algyő ivóvízrendszer átnézeti helyszínrajz M=1: o. SEVÍZ - SZ-IV Felújítási és Pótlási terv I. ütem (2015. évi OPERATÍV terv) 24. o. I/1. Vízellátás, termelés 25. o. I/2. Vízellátás, vízhálózat rekonstrukció 28. o. SEVÍZ - SZ-IV Felújítási és Pótlási terv II. ütem ( évi Középtávú terv) 36. o. II/1. Vízellátás, termelés 37. o. II/2. Vízellátás, vízhálózat rekonstrukció 42. o. SEVÍZ - SZ-IV Felújítási és Pótlási terv III. ütem ( évi Hosszú távú terv) 56. o. III/1. Vízellátás, termelés 57. o. III/2. Vízellátás, vízhálózat rekonstrukció 63. o. Mellékletek: 1 db CD RAJZJEGYZÉK a Gördülő Fejlesztési Terv rajzaihoz Átnézeti Helyszínrajzok: Felújítások és Pótlások Szeged 2

3 F - 1 F - 2 F - 3 Közműves Ivóvízellátás - Termelés Átnézeti helyszínrajz-i. M= 1:15000 Közműves Ivóvízellátás - Termelés Átnézeti helyszínrajz-ii. M= 1:15000 Közműves Ivóvízellátás Vízhálózat rekonstrukció Átnézeti helyszínrajz M= 1:15000 SEVÍZ - SZ-IV Közműves ivóvízellátás Termelés I. III. ütem összefoglaló táblázat SEVÍZ - SZ-IV Közműves ivóvízellátás Vízhálózat rekonstrukció I. III. ütem összefoglaló táblázat 3

4 SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: A Szegedi Vízmű Zrt. a Magyar Energia és Közmű-szabályozási Hivatal által kiadott 1831/2013. számú működési engedély alapján biztosítja a víziközmű szolgáltatást. A vízközmű-szolgáltató adatai A Társaság neve: Szegedi Vímű Zrt. székhelye: 6720 Szeged Tisza Lajos körút 88. postacíme: 6701 Szeged, Pf főtevékenysége: ivóvíz-termelés, -elosztás, -ellátás, szennyvíz gyűjtése, kezelése, tisztítása cégjegyzék helye: Szegedi Törvényszék Cégbírósága cégjegyzék száma: , statisztikai számjele: , adószáma: , Telefonszáma: címe: vizmu@szegedivizmu.hu A tevékenység bemutatása A Szegedi Vízmű Zrt. fontosabb tevékenységi körei: - vízellátás, - szennyvízelvezetés, szennyvíztisztítás, egyesített rendszerű csapadékvíz-elvezetés, - ipari tevékenység, - építőipari tevékenység, - egyéb tevékenység (pl. tervezés, bérbeadás, stb.) A Szegedi Vízmű Zártkörűen Működő Részvénytársaság Önkormányzatával kötött Üzemeltetési Szerződés és Algyő nagyközség Önkormányzatával kötött koncessziós szerződés alapján végzi tevékenységét Szeged és Algyő közigazgatási területén. A víziközmű-szolgáltató alapvető célja, hogy folyamatosan, jó minőségű, biztonságos ivóvizet szolgáltasson a felhasználóknak, fenntartható módon. A Szegedi Vízmű Zrt. rendelkezik ivóvízbiztonsági tervvel. 4

5 SZOLGÁLTATÁSOK, és a PÉNZÜGYI FORRÁS BEMUTATÁSA Víziközmű-szolgáltatások Ivóvíz szolgáltatás A Szegedi Vízmű Zrt. naponta átlagosan köbméternyi jó minőségű vizet termel, amely a több mint 680 kilométer hosszú hálózaton keresztül jut el a felhasználókhoz. Az ivóvizet m mélyen lévő, védett vízadó rétegre telepített mélyfúrású kutak biztosítják, ennek a víznek a kora több mint év. A szivárgásvizsgálattal az esetleges szivárgások minél gyorsabb megszüntetése érdekében rendszeresen ellenőrizzük az ivóvízhálózatot. A szivárgásvizsgálatok során szerzett információk és a hiba statisztika alapján kerülnek megtervezésre és megvalósításra a karbantartási és rekonstrukciós feladatok. Az ivóvíz-hálózat karbantartásának egyik leghatékonyabb módja a mechanikai tisztítás, amelyet 2000 óta alkalmaz a Társaság. Szegedi Vízmű Zrt. mint Víziközmű-szolgáltató folyamatosan biztosítja a mindenkori jogszabályokban megállapított határértékeknek megfelelő ivóvizet. A Szegeden és Algyőn szolgáltatott ivóvíz 100%-a védett rétegvíz, mélyfúrású kutakból származik, mely szennyezőanyagoktól mentes. A kutaknál, vízmű telepeken, víztornyokban és a kijelölt felhasználási helyeken a jogszabályok alapján készített éves terv szerint vizsgálja a szolgáltató az ivóvíz minőségét. Az ivóvíz minőségi ellenőrzése akkreditált laboratóriumokban történik A Társaságunk által működtetett közművagyon üzemeltetését, karbantartását, rekonstrukcióját a és a VIVENDI WATER S.A. társaság között március 09-én létrejött a Víz- és Csatorna Beruházási és Műszaki Együttműködési Keretmegállapodás módosítása alapján történik. Az üzemeltetett területek legfontosabb paraméterei az alábbiak (Szeged) Ivóvízellátás év Termelt ivóvízmennyiség m 3 /év: Értékesített ivóvízmennyiség m 3 /év: Éves hálózat felújítás km: 1,958 Ivóvízhálózat hossza km: 654,144 Ivóvízbekötések száma db: Fővízmérők száma db: Mellékvízmérők száma db: Hálózati veszteség 21,05 5

6 A GFT Pénzügyi forrásai A Vízügyi Építési Alap (VÉA) költségvetésének elkülönített része. A Vízügyi Építési Alap a víz-, a szennyvíz és a zárt szelvényű csapadékvíz hálózatok és műtárgyak, valamint kapcsolódó létesítményeik (pl. kutak, vízmű telepek, tározók, szennyvíztisztító telepek és átemelők, stb.) felújítását, korszerűsítését és fejlesztését, új vízügyi beruházások megvalósítását szolgálja. A VÉA forrásai: - a víziközmű infrastruktúrának Keretmegállapodás 8.5 szerint számított hálózatbérleti díja, amelyet Szegedi Vízmű Zrt fizet - viziközmű fejlesztés céljára pályázatokon elnyert állami vagy más támogatás - a VÉA esetleges pozitív egyenlege alapján számított kamat (az Önkormányzat számlavezető bankja által alkalmazott mindenkori látra szóló betét kamatával számítva, a negyedév zárónapján fennálló egyenleg alapján. - SZMJV esetleges víziközmű célú beruházási hozzájárulásai - a nem lakossági felhasználók által befizetett közműfejlesztési hozzájárulás - egyéb jogcímű befizetések A Gördülő Fejlesztési Tervben az elmúlt évek rekonstrukciós Vízügyi Építési Alapos gyakorlatát figyelembe véve jelen áron kb. évi nettó millió Ft összegű fejlesztési ill. rekonstrukciós forrással kalkuláltunk. A kialakult gyakorlat szerinti műszaki ellenőri díjakat is tartalmazza a fenti keretösszeg. Ez gyakorlatilag kb. 720 milliós műszaki tartalommal feltölthető keretet jelent. Ebből a korábbi gyakorlat szerint ivóvíz ágazatra költünk nettó 440 millió Ft összeget. Termelés ágazatra: Ivóvízhálózatra: 140 millió Ft összeget 300 millió Ft összeget Szennyvíz elvezetésre és tisztításra nettó 280 millió Ft összeget Szennyvíz átemelésre: Szennyvíz tisztításra: 70 millió Ft összeget 80 millió Ft összeget Csatorna hálózatra: 130 millió Ft összeget 6

7 Minden évben az év elején megversenyeztetjük azokat a kivitelezési munkákat amelyeket Társaságunk saját kivitelezői kapacitással már nem tud megvalósítani. Így az árversenynek köszönhetően optimálisan használjuk fel a rendelkezésünkre álló pénzügyi forrásokat. A saját kivitelezésű munkákat teljes önköltségen számoljuk el. A pénzügyi forrás ütemezésénél a korábbi évek tapasztalatai alapján határozzuk meg a becsült költségek. A későbbiekben ütemezetten, folyamatosan készítendő kiviteli tervek határozzák majd meg a részletes műszaki tartalmat. A javasolt felújítások indokolt esetben elmaradhatnak. Az összegek becsült, tájékoztató jellegűek és évi árszinten képzettek, az egyes sorokon elért megtakarítások más sorokon jelentkező hiányok kompenzálására felhasználhatók! A Szeged-Algyő Ivóvízminőség Javító Program keretén belül veszteségcsökkentési terv készül. A terv készítése folyamatban van, ennek eredményei alapján módosítani fogjuk a most benyújtásra kerülő 15 éves programot. A GFT időbeli ütemezése A Magyar Víziközmű Szövetség által június 11-én kiadott 2014/2. számú szakmai ajánlás szerint a GFT három időbeli ütemben tartalmazza a benyújtás évét követő 15 évre vonatkozó elvégzendő feladatokat: I. ütem: részletes műszaki terv és ez alapján készült költségkalkuláció (1. év), II. ütem: megalapozó műszaki terv és költségbecslés (2-5. év), III. ütem: távlati műszaki terv és költségbecslés (6-15. év). A GFT összeállítása A GFT összeállítása során az alábbi szempontokat vettük figyelembe: a) bírósági, hatósági határozatból vagy jogszabályból eredő kötelezettséget; A Szegedi Vízmű Zrt. üzemeltetési területén nincs érvényben bírósági, hatósági határozatból vagy jogszabályból eredő kötelezettség. b) szerződésben vállalt kötelezettséget; A Szegedi Vízmű Zrt. üzemeltetési területén nincs érvényben lévő szerződésben vállalt kötelezettség. c) víziközmű-fejlesztési programban való részvételt vagy az ahhoz való csatlakozást; Figyelembe vettük a GFT összeállításánál a Szeged-Algyő Ivóvízminőség Javító Program helyszínein a projektből nem finanszírozható, de szükséges felújításokat, fejlesztéseket. d) az elvégzendő munka elmaradásával járó kockázat következményeit, mértékét; 7

8 Az elvégzendő munka elmaradásával járó kockázatokat elemeztük, a következményeiket az egyes ágazatok, vagy a projektek ismertetésénél részletezzük. e) az üzemeltetési költség jelentős csökkenésével járó fejlesztést; Az üzemeltetési költségek jelentős csökkenésével járó fejlesztésekre külön kitértünk a projektek ismertetésénél. f) a vagyontárgyak beszerzésének időpontját, anyagát, építési körülményeit, jelenlegi műszaki állapotát, várható élettartamát, illetve az amortizáció mértékét; A vagyontárgyak beszerzésének időpontját, anyagát az egyes ágazatok ismertetésénél a táblázatok tartalmazzák. A várható élettartamot szabványok alapján, az amortizáció mértékét a Számviteli és pénzügyi törvény alapján határoztuk meg. g) a működtetési költségek várható alakulását a tervezett fejlesztések megvalósulása függvényében; A hálózat rekonstrukciós munkák esetében lényeges változás nem történik, mivel itt a létesítés kori eredeti műszaki állapot ismételt létrehozására törekedtünk. A berendezések felújítása és pótlása esetében a legoptimálisabb új berendezést tervezzük be, ami a működési költségekre kis mértékben van befolyással. h) a hibastatisztikát és a hibaelhárítások költségelemzését; A hibastatisztikákat és a hibaelhárításokat minden estben figyelembe vesszük mind a projektek fontossági sorrendjének a meghatározásánál, mind pedig a várható költségek előzetes tervezésénél. i) diagnosztikai jellegű vizsgálatok eredményét, ha ilyenek rendelkezésre állnak; A hibastatisztikákhoz hasonlóan a diagnosztikai vizsgálatok eredményét is figyelembe vesszük a projektek fontossági sorrendjének a meghatározásánál. j) rendkívüli helyzetből adódó azonnali feladatok lehetőségét; A rendkívüli helyzetből adódó azonnali feladatok megoldására külön költségkeretet biztosítunk ágazatonként. Évenként 15 % tartalékkeretet képzünk a megvalósítandó felújítási és pótlási munkákra. A tartalékkeret minimum mértékét az előző évek gyakorlati tapasztalataiból leszűrt eredmények 15 %-ban határozták meg. k) az indokolt kapacitás meghatározását (csökkentés vagy megtartás) pótlás vagy felújítás esetében a projektleírásokban vettük figyelembe. l) az élettartam csökkenését megelőző TMK munkákat. A TMK munkákat folyamatosan tervszerűen végezzük. Minden egyes területre éves ütemtervet készítünk, amelyek a hibák és az idő előtti felújítások elkerülését szolgálják. 8

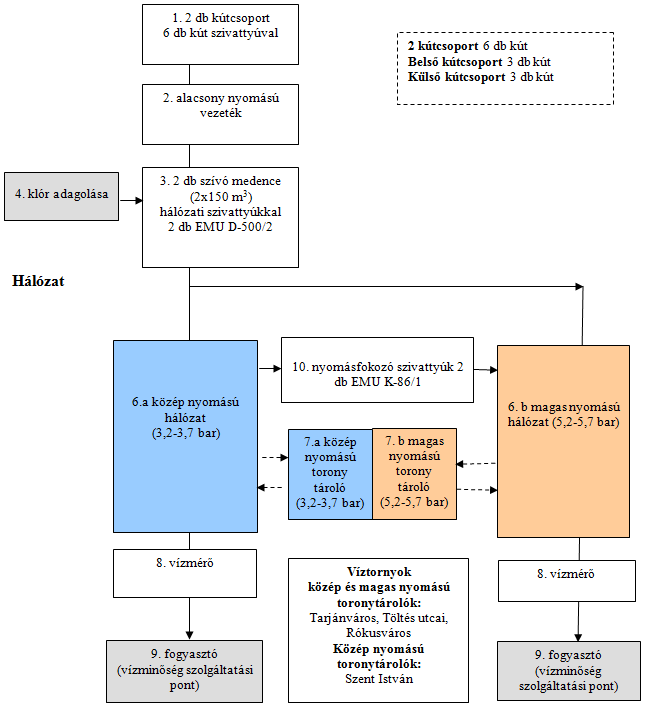

9 Ivóvíztermelés Szeged ivóvízellátását 6 víztermelő telep biztosítja. Az ivóvíztermelő telepek leírása II. sz. Vízmű telep: A Temesvári körút mellett található a Ligetben. Újszeged és Szőreg teljes ivóvízellátását tudja biztosítani, ha a hídvezetékeken nem lehet a szegedi oldalról vizet átjuttatni a túloldalra. A szegedi oldali vízmű telepek meghibásodása esetében Szegedre is táplálni tud vizet. 3 db belső és 3 db külső kúttal (Páncél közi kútcsoport) rendelkezik. A telep engedélyezett kapacitása 6000 m 3 /nap. A jellemző termelés m3/nap közötti. (2013- ban és 2014 első félévében felújítás miatt a telep nem üzemelt.) 9

10 III. sz. Vízmű telep: A telep a Margaréta utcában található. Építése idején még ez a terület a város peremrészének számított, de a nyolcvanas évek építkezéseivel a lakótelepes terjeszkedés középpontjába került. 4 db telepen belüli kúttal, és 4 db működő külső kútcsoporttal rendelkezik. A telephez tartozó 19 db kútból jelenleg 14 db használható, két kútcsoport 5 kútja teljes rekonstrukcióval vonható újra a termelésbe. A telepen egy 2500 m 3 -es felszíni tároló található. A hálózati búvárszivattyúk a 2 x 150 m 3 -es szívómedencében helyezkednek el. A telep a magasnyomású zónára is termelhet 2 db nyomásfokozó szivattyú segítségével. A telep engedélyezett kapacitása m3/nap. Ez a vízigénytől függően m3/nap között alakul. 10

11 IV. sz. Vízmű telep: A telep Alsóvároson található a Tompai kapu úton. A telephez 7 db belső és 9 db külső kút tartozik. A telep engedélyezett kapacitása m3/nap. A jelenlegi termelési volumen m3/nap között változik. Itt is megtalálható egy 2500 m3-es felszíni tároló. A hálózati búvárszivattyúk a 2 x 150 m3-es szívómedencében működnek. 11

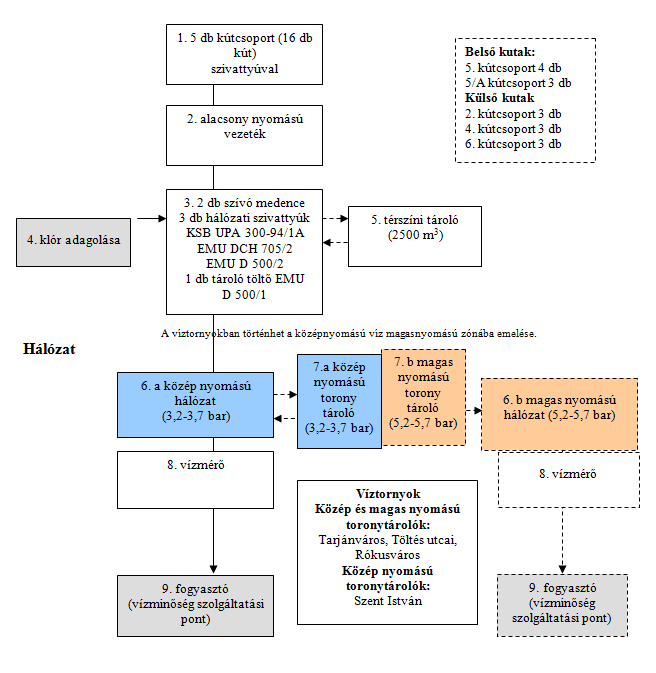

12 V. sz. Vízmű telep: A telep a nyugati iparkörzetben, a Fonógyári úton van. 4 db belső és 9 db külső kúttal rendelkezik. A telep engedélyezett kapacitása m3/nap. A jelenlegi termelés és m3/nap közötti. Ez a telep is rendelkezik egy 2500 m3-es felszíni tárolóval. A hálózati búvárszivattyúk itt is a 2 x 150 m3-es szívómedencében helyezkednek el. 12

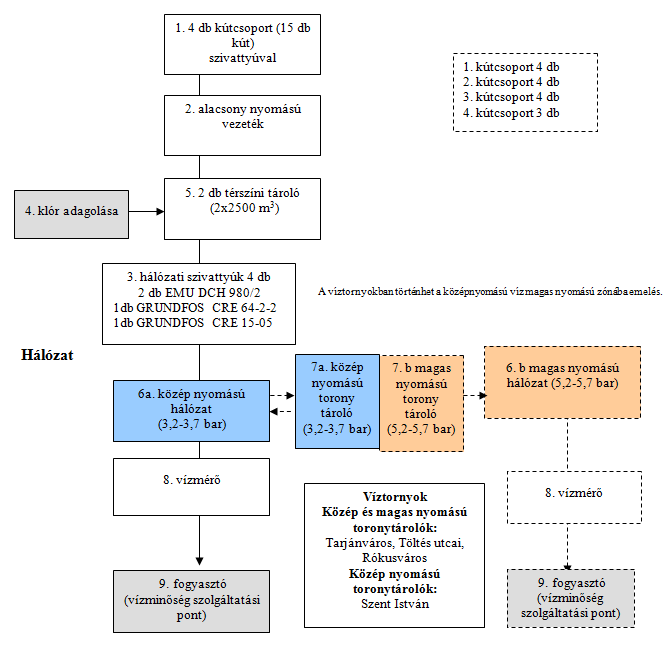

13 Északi Vízmű telep: A telep Algyő felett a Tisza jobb partján található 15 db kúttal rendelkezik. A kutak a 2 db egyenként m 3 -es felszíni tároló medencét töltik. A felszín alá süllyesztett aknákban elhelyezett hálózati búvárszivattyúk nyomják a vizet a 13,5 km hosszú, NA 1000 mm-es 13

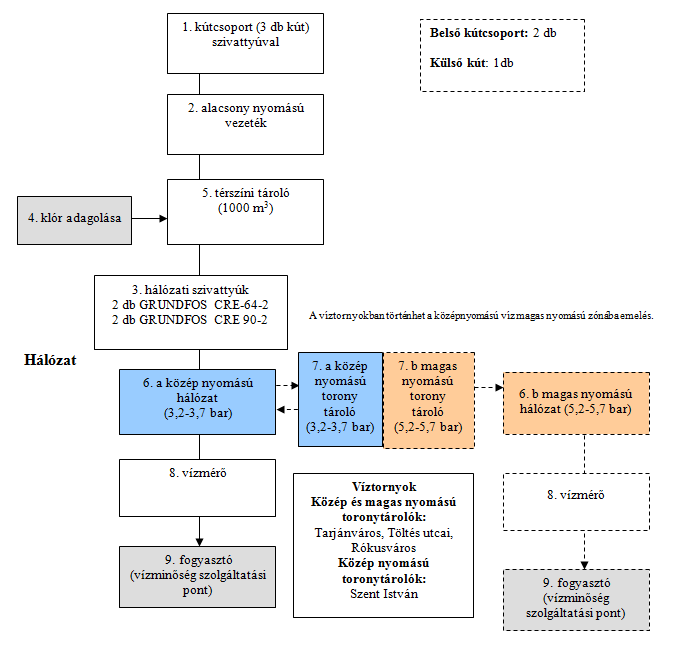

14 távvezetékbe. Algyő ivóvízellátását a távvezetékről lecsatlakozó, NA 400-as ágvezeték biztosítja. A telep engedélyezett kapacitása m3/nap. A jelenlegi termelés m3/nap közötti. Sziksósi Vízmű telep: A telep Sziksós-tó mellett található. 2 db kúttal rendelkezik, amelyek egy 1000 m 3 -es felszíni tárolómedencét töltenek. A gépházban elhelyezett szivattyúk juttatják a hálózatba az ivóvizet. A telep 14

15 jelenleg időszakos jelleggel üzemel, de üzemkész tartalékként állandóan rendelkezésre áll. Engedélyezett kapacitása m3/nap. Működésének időszakában m3/nap a telep termelése. 15

16 Tápéi Vízmű telep: A telep jelenleg tartalék, felújításra vár. 6 db kúttal rendelkezik, amelyek még aknás kútfej kialakításúak. A teljes gépészet és elektromos rendszer, valamint a műtárgyak is rekonstrukcióra szorulnak. A tartalék kapacitás kb m 3 /nap. A Vízmű telepek kapacitásai: Víztermelő telepek: mértékadó kapacitás (m 3 /22 h) tartalék kapacitás (m 3 /22 h) Tároló medence (m 3 ) Szívó medence (m 3 ) II. sz. Vízmű telep III. sz.vízmű telep IV. sz.vízmű telep V. sz.vízmű telep Tápéi Vízmű telep tartalék Északi Vízmű telep Sziksósfürdői Vízmű telep (időszakos jelleggel üzemel) db vízmű telep A II. sz., III. sz., IV. sz., V. sz. vízmű telepek kútjai lakóövezetben, illetve ahhoz közel találhatóak. Szennyező ipari tevékenység nem jellemző. A Sziksósi vízmű kiskertes övezetben, az Északi Vízmű mezőgazdasági területen található. A vasbeton szerkezetű térszíni tárolók fenékszintje a környező terepszinttel közel megegyező, a szívómedencék kb. 2/3 része földbe süllyesztett. A tárolókban elhelyezett víz automatikus működésű pillangószelepekkel szabályozva - gravitációsan folyik át a szívómedencékbe. A tárolók (A Sziksósi vízmű kivételével) földtakarással készültek. A csapadékvíz bejutása ellen a külső felületen bitumenes és PVC kettős szigetelés nyújt védelmet. Belülről a tároló falakon vízzáró cementhabarcs vagy epoxigyanta bevonat van. A III. sz., IV. sz., és V. sz. vízműtelepek 2 x 150 m3-es medencéi felújításra szorulnak. A belső szénacél csőszakaszok és szerelvények cseréje szükséges, rozsdamentes (KO 35 Ti DIN ) anyagból készült egységekre. A medencék belső falfelületén az epoxigyanta bevonat repedezett, leválik. Eltávolítás után új bevonat felhordása szükséges. A bitumenes medencefödém-szigetelések elöregedtek, felújításuk szükséges. A 2500 m3-es tárolók födémszigetelés rekonstrukciója 2012-ben megtörtént. A gépházépületek korábban a vízszintes tengelyű hálózati szivattyúknak adtak helyet, az ezeket felváltó hálózati búvárszivattyúk medencékbe telepítése a 90-es években valósult meg, a telepek automatizálásával egy időben. Ezeknek az EMU gyártmányú szivattyúknak nagyjavítása 16

17 években megtörtént. További felújításuk a megszűnt alkatrészellátás miatt nem lehetséges, ezért elektromos meghibásodás, vagy a hidraulikai paraméterek romlása esetén fokozatos cseréjükre lesz szükség A gépházépületekre LINDAB lemezes tetőfedés került a IV.sz. és V.sz. vízműtelepen. Az Északi, a II-es és a III.sz. telepek gépházaira elkészültek a magastető tervek, melyeket megújítva elvégezhetőek a tetőkialakítások. A kutak jelentős része a 60-as években létesült. Szűrőzésük réz szitaszövettel készült. Szükség szerinti vízhozam-javító kúttisztításokat végeztettünk a kutak egy részén, de ezek a kompresszorozások, vegyszeres tisztítások elvégzése időszakosan szükségessé válik. Az üzemelő kutak mindegyikében korszerű GRUNDFOS vagy WILO (EMU) gyártmányú szivattyúk vannak, melyeket frekvenciaváltók működtetnek. A kitermelt és a hálózatba juttatott vízmennyiség mérése mindenütt SIEMENS MAGFLOW indukciós vízmennyiség mérőkkel történik. Az üzemelő hat vízmű telep kapacitása és területi eloszlása nagyfokú ellátási biztonságot eredményez. A jelenlegi átlagos napi termelési igényt két vízmű telep - maximális termelési volumen mellett fedezni tudja, így bármilyen meghibásodás esetén a kieső termelést a működő telepeken indított kutak pótolni tudják. A rövid ideig tartó áramkimaradás esetén a víztornyok medencéinek tárolókapacitása elegendő puffert biztosít a termeléskiesés áthidalására. Az ivóvíz termelő rendszer aktuális állapotáról, a felújítások és karbantartások elvégzéséről beszámoló jelentés készül félévente, mely részét képezi az éves Műszaki Mérlegnek. A vízműtelepek, kútcsoportok berendezéseit Allen-Bradley PLC-k vezérlik. Jelenleg minden vízmű telepen SLC 500 típusú PLC van (ezek kora meghaladta a 15 évet), a víztornyokban a korszerűbb MicroLogix PLC család működteti a rendszert. A vízműtelepek kommunikációja az Északi vízmű kivételével - URH rádiós adatátvitellel valósul meg, amely MHz-es frekvenciatartományban üzemel. Az Északi vízmű telepen mikrohullámú adatátvitellel történik a berendezések távműködtetése, de az adatgyűjtés az URH-s rendszeren keresztül történik. Az ivóvíz telepek és víztornyok vezérlésére és adatgyűjtésére használt PLC a Tisza Lajos körúti gépház épületben kapott helyet, itt van a folyamatirányítás központja a 24 órás diszpécserszolgálattal. Az adat lekérdezést - az URH rendszernél ez a központi adatgyűjtő PLC végzi ciklikus sorrendben, mely ciklikusság folyamatirányítói beavatkozás esetén megváltozik. A közvetlen rálátás hiánya és a távolság tette szükségessé egy mikrohullámú átjátszó állomás igénybevételét a Rókusi víztornyon, ahonnan az egymással kommunikáló telephelyek elérhetőek. Ezek az interfészek 2,4 GHz ill. 5,8 GHz adatátviteli hálózattal történő összeköttetést valósítanak meg a vízmű által üzemeltetett telephelyek között. A folyamatirányítás képi megjelenítésben szerverek és kliensek alkalmazására került sor, mely klienseknek különböző hardver felépítésű asztali PC-k szolgálnak. Két üzemelő szerverre csatlakozhatnak a kliensek, mely szerverek szükség szerint egymás tartalékát képezik. A folyamat megjelenítést a Rockwell Automation szoftvere, az RS View32 nagy teljesítményű vizualizációs szoftver végzi (jelenleg változó lekezelésére alkalmas). Az adatgyűjtő PLC és a megjelenítő közötti adatkapcsolatot a Rockwell Automation RS Linx szoftvere segítségével hozza létre. A rendszer használja még a Rockwell Automation RSSQL szoftverét mint tranzakciós menedzsert, illetve a MicroSoft SQL Server 2000 szoftvert az üzemviteli adatok tárolásához. A PLC-k programozása a Rockwell Automation RS Logix 500 segítségével történik. Az SQL rendszerű adatgyűjtést MS ACCESS és MS EXCEL segítségével lehet feldolgozni. A folyamatirányítási központban ETHERNET hálózattal kapcsolódnak egymáshoz a berendezések. Az ivóvizes szerverre normál esetben 3 kliens csatlakozik. Az Északi vízműn is van egy PC munkaállomás, amely a telepi adatok megjelenítésére szolgál, de nem képes üzemeltetési beavatkozásra. A megjelenítő rendszeren nyomon követhetőek a berendezések üzemviteli paraméterei, mely jellemzőket az adatgyűjtő három hónapig eltárolja. Az adatokból, hibajelekből következtetni lehet az egységek állapotára, az aktuális javítás vagy felújítás szükségességére. 17

18 A felügyeleti rendszerről összességében elmondható, hogy homogén és a jelenlegi technológia működtetésére alkalmas, de technológiai bővülés esetén egy megnövekedett adatállományt csak a kommunikációs ciklus idő drasztikus megnövekedése árán tudná lekezelni. Jelenleg öt vízmű telepen folyik az Ivóvízminőség Javító Program megvalósítása. Az ivóvízhálózat ismertetése: A Szegedi Vízmű Zrt. ivóvízhálózata Szegeden 654,144 km hosszúságú. A hálózat 90%- a körvezetékes rendszerű, a külvárosi városrészek (Dorozsma, Szentmihály, Szőreg, Gyálarét, Tompasziget) vízellátását nagy átmérőjű, általában NÁ 300 mm- es vezetékek látják el. A hálózat kiépítettsége a jelenlegi vízigényhez képest túlméretezett. A beépítési adottságok miatt az övezetek területileg nem teljesen elhatárolhatók. A hálózatot NA 1000 és NA 700 mm-es távvezetékek, NA 200, NA 300, NA 400, NA 500 mm-es fővezetékek és NA 50, NA 80, NA 100, NA 120, NA 150 mm-es elosztóvezetékek alkotják. A vezetékek nyomvonalának % -a közforgalmi út alatt húzódik. A csövek anyaga változó. Öntöttvas cső (ö.v.) vezetékek épültek a legrégebben, melyek zömében a Belvárosban frekventált helyen találhatók. A kb évvel ezelőtt lefektetett azbesztcement (a.c.) főnyomó vezetékek közlekedési utak alatti átvezetését az akkori szemléletnek megfelelően ö.v. csövekből építették. Több helyen ezen csövek már DUCTIL (gömbgrafitos öntöttvas) csövekkel kiváltásra kerültek. Az azbesztcement (a.c.) csövek a legnagyobb mennyiségben előforduló csővezeték anyagok. Általános állapotuk közepesnek mondható. A leggyakoribb hibájuk, hogy a talajban lévő feszültségek átadásából a közlekedés dinamikus hatásaira csőtörések keletkeznek. A rugalmatlan ágyazat átadja a keletkező feszültségeket a csőnek, majd az a terhelés egyenlőtlen eloszlása miatt keresztirányban eltörik. Az NÁ 40 mm-es és NÁ 50 mm-es csővezetékek jellemzően a külső régi peremkerületekben találhatók, melyek a méretükből adódóan nyomásproblémákat okozhatnak, illetve nem képesek biztosítani a megfelelő tüzivíz mennyiséget. Műanyag csövek (KM-PVC) állapota jónak mondható. Az NÁ 300 mm-es vezetékek anyaghiba miatti meghibásodása gyakori. Vasbeton csövek (SENTAB) anyagával több helyen van probléma, a gyártáskor beépített acélbetétek hibásak, valamint a szerelvények meghibásodnak. Ilyen cső a várost az Északi Vízművel összekötő vezeték. Acél csövek a régebbi építésűek az árvízvédelmi töltés, vasúti nyomvonal keresztezéseknél. Az út alatti átvezetéseknél újabban DUCTIL csövek kerülnek alkalmazásra. Szegeden és Algyőn a hálózat vezetékanyag szerinti összetétele az alábbi grafikonon látható: 18

19 Hibastatisztika: A vízhálózat hibaelemzésekor és a felújítás, beruházás tervezésekor meghatározó tényezők a vezeték kora, átmérője, anyaga, vízminősége, talaj neme, talajvíz szintje, ágyazási viszonyok, használati értékek, valamint a terhelés (forgalom és egyéb), amiket együtt vizsgálva indokolhatják a cserét. A vezeték elavulását mutatják a fajlagos csőtörés mutatók éves magas értékei. A vízszivárgás mellett lényeges károsodás a csőhálózat hidraulikai kapacitásának csökkenése egyes utcaszakaszokon, amelyet okozhat a belső csőfal érdességének növekedése. Hibák száma Szeged (db.) (db.) (db.) (db.) (db.) 1. Aknában lévő folyások ( 1 -es kód ) Bekötésen folyások ( 2 -es kód ) Gerincvezetéken folyás Csőtörés + tokfolyás ( 3 -as kód ) Tolózáraknában lévő folyások ( 4 -es kód ) Hálózatöblítések ( 5 -ös kód ) Közkifolyók meghibásodása ( 6 -os kód ) Tűzcsap folyás ( 7 -es kód ) Belső folyások ( 8 -as kód ) Nem volt folyás ( 9 -es kód ) Összesen:

20 20

21 Rekonstrukció, beruházás szükségessége: Az érintett vezetékszakaszok cseréjét számos ok indokolja. A régi öntöttvas és azbesztcement nyomócsövek kötései nem megfelelőek, és az anyaguk miatt erősen korrodáltak. Az ilyen rossz állapotú vezetékek üzemeltetése és folyamatos hibaelhárítása túl költséges. Számos szakaszt kis átmérőjű azbesztcement vezeték lát el ivóvízzel. Ezekre a csövekre jellemző a kis falvastagság, ami könnyen meghibásodáshoz vezethet, illetve, hogy a kis átmérő miatt nem képesek biztosítani a megfelelő tüzivíz mennyiséget. További meghibásodásra adhat lehetőséget az egy adott szakaszon különböző anyagú és átmérőjű vezetékek megléte. Ivóvízhálózat diagnosztika: A vízhálózat szivárgásvizsgálatát éves ütemterv alapján végzi Társaságunk, valamint az eseti bejelentések kivizsgálásával. Az ütemtervben meghatározott és frekventált helyeken történik éjszakai átfolyás mérés és zajszint adatgyűjtővel végzett előzetes hibabehatárolás. A behatárolást követően lehet a hibásnak vélt szakaszon korrelációs elven működő műszerrel a hiba pontos helyét meghatározni. A diagnosztika során nyert információkat felhasználjuk a rekonstrukció tervezése során. Ólombekötések: Az ismert anyagú bekötővezetékeken bekövetkező hibák közel egyharmada ólom anyagú bekötővezetékeken történik, tehát az ólom anyagú bekötővezetékek sérülékenysége jelentős. Az ivóvíz ólomkoncentrációját a 201/2001. Korm. rendelet szabályozza a 98/83/EK tanácsi irányelvnek megfelelően. Eszerint az ólomkoncentráció határértéke a szolgáltatott ivóvíz vonatkozásában jelenleg 25 µg/l, december 25-től pedig 10 µg/l-re csökkent. Ezt a határértéket a fogyasztói pontnál kell biztosítani. Annak ellenére, hogy a Szegedi Vízmű Zrt. szolgáltatási határa a fogyasztásmérő, az ólomkoncentráció megengedett mértékét a fogyasztói csapon kell biztosítani. Ez számos esetben azt jelenti, hogy nem elég az ólom anyagú bekötővezetékek cseréjét elvégezni, hiszen a fogyasztói oldalon található belső hálózat is több esetben ólom anyagú, ami szintén koncentráció túllépéshez vezethet. Ezért azon fogyasztókat tájékoztattuk, ahol a belső hálózat jelentős része ólom anyagú, hogy a kormányrendelet szerinti határérték miatt szükséges a fogyasztói belső hálózat cseréje. A felújítási tervek tartalmazzák az ólom anyagú bekötések folyamatos cseréjét. Azbesztcement anyagú vezetékek: A Szegedi Vízmű Zrt. ivóvízhálózatának a fajlagos csőtörési rátája közel 0,33 db/km/év, az azbesztcement anyagú vezetékekre vonatkozóan ez az érték 0,20 db/km/év. Az azbesztcement anyagú vezetékek csőtörési rátája az elmúlt években az alábbiak szerint alakult. 21

22 A fenti adatokból látható, hogy az azbesztcement anyagú vezetékek sérülékenysége jelentősen magasabb a vezetékhálózatra jellemző fajlagos értéknél. A fentiek alapján az azbesztcement anyagú vezetékek sérülékenységére vonatkozóan az alábbi megállapítások tehetőek: Az azbesztcement anyagú vezetékek sérülékenysége jelentősen magasabb a teljes ivóvízhálózatra vonatkozó mértéknél. A vezetékek életkora alapján a fajlagos csőtörési ráta az azbesztcement anyagú vezetékek esetében a évnél öregebb vezetékek esetében a magasabb. Az azbesztcement anyag jellemzően keresztirányú csőtörésre hajlamos, ezért nagy átmérőjű vezetékeknél a sérülés által okozott kár is jelentősebb. A várható élettartam a gyártási technológia betartásától, valamint a fektetési körülményektől egyaránt döntően függ, ezért széles határok között változhat. A nemzetközi tapasztalatok alapján az azbesztcement csövek 60 éves várható műszaki élettartamával lehet számolni. jelenleg az azbesztcement anyagú vezetékek jelentős része már túllépte a műszakilag várható élettartamát. Azbeszt termékek közegészségügyi kockázata A víziközművek területén felhasznált termékekben található azbeszt szálak kétféle formában okozhatnak egészségügyi kockázatot: Egyik formája a levegőben szálló azbeszt, amely a legveszélyesebb forma, belégzése esetén jelenti a legnagyobb igazolható egészségügyi kockázatot. Ilyen alakban a termékek előállítása, és a velük kapcsolatos munkavégzés (beépítés, javítás, karbantartás) során fordul elő. Az azbesztszálak belégzésének lehetséges hatásaival indokolták forgalmazásának, felhasználásának betiltását. Másik veszélyes formája az ivóvízben található azbeszt, amely a hálózaton történő munkavégzés (hibaelhárítás, karbantartás, tisztítás) során kerülhet az ivóvízbe. Az emésztőrendszerbe kerülő azbeszt gyomor és bélrendszeri megbetegedést eredményezhet. 22

23 Az azbesztcement anyagot 1990 óta az Uniós szabványoknak megfelelően nem alkalmazzák új csővezetékek gyártására. Jelenleg az Ivóvízminőség Javító Program részeként 8,8 km hálózat rekonstrukció valósul meg. 23

24 24

25 Gördülő Fejlesztési terv Felújítási és pótlási terv I. ütem évi OPERATÍV terv SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: víziközművek felújítása, pótlása szeptember 25

26 SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: Felújítási és pótlási terv I. ütem évi OPERATÍV terv A projektsorok bemutatása, indoklása: I/1. Vízellátás, termelés Vízmű telepek, víztornyok Rendkívüli helyzetből adódó azonnali feladatok: Az operatív év során jelentkező váratlan, előre nem tervezhető, de azonnali megoldást igénylő havária jellegű feladatok megoldására biztosított tartalék keret. III és III kutak felújítása (tervezés, engedélyezés): A kutak 2001-ben történt vizsgálata szerint mindkettőnél finomszemcsés réteg-homokot tartalmaz a felhozott víz. Ez az 1.sz. kútnál nagymértékű a feltöltődést okozott (a szűrő nagy része elzáródott). A 2.sz. kút talpmérését nem tudták elvégezni, mert a kútban valószínűsíthetően beejtett tárgy van. Kamerázás után ezt (a vélhetően szivattyút) ki kell emelni. Ez után végezhetőek el a további vizsgálatok. A 2001-es jegyzőkönyv kompresszoros kúttisztítást és rétegváz kialakítást javasol. Az eddig más homokoló kutakon elvégzett kompresszoros beavatkozások tapasztalata az, hogy a 60-as években létesített kutakon alkalmazott 32-es réz szita szövet nem tudja megakadályozni a finom réteghomok bejutását akkor, ha a szűrőszerkezet körbekavicsolása nem megfelelő. Ezekben 26

27 az estekben a kompresszorozás a szűrő környezetében kavernát hoz létre egy időre csökken a vízben jelentkező homokmennyiség de idővel ez az üreg beomlik, és a réteghomok beáramlása folytatódik. A kútcsoportok és a vízműtelepek területén (a Sziksósi vízmű kivételével) a területi adottságok miatt melléfúrásos kútfelújításokat nem lehet végezni, ezért az elöregedő és hibásan kialakított szűrőszerkezetű kutaknál csak a körbefúrásos technológiával végzett szűrőcserék jelenthetnek rekonstrukciós alternatívát. A III.sz. vízműtelep nem üzemelő kútjainak fokozatos felújítása előfeltétele a többi (jelenleg termelő) kúton végzendő rekonstrukciónak. A kutak felújítása a biztonságos ivóvíz szolgáltatás miatt - hosszútávon nem nélkülözhető. Az állapotvizsgálatot követően vízjogi engedélyes tervet kell készíttetni a kútcsoport kútjainak felújítására. Az elkészült terv és költségvetés ismeretében határozható meg a felújítás költsége. IV. sz. vízműtelep: Külső kútcsoportok (IV/2; IV/4; IV/6) tolózáraknáiban szerelvénycserék, tisztítóidom beépítés: A kutak (DN100 DN150) bekötő vezetékeinek csomóponti aknái és a bennük lévő szerelvények több mint negyven évesek. A jelentős mértékű korrózió szükségessé teszi az aknákban található idomok, szerelvények cseréjét. Az új közösítő idomon ki kell alakítani egy vak-karimás szivacsbehelyező csonkot, mely lehetővé teszi a gravitációs vezeték mechanikai tisztításának elvégzését. A csomópontok további állagromlása mikrobiológiai és bakteriológiai kockázatot jelent. A gravitációs vezetékek állapotvizsgálatának és későbbi rekonstrukciójának előfeltétele a tisztítási lehetőséget biztosító szerelvény beépítése. IV. sz. vízműtelep: Gravitációs vezetékek állapotvizsgálata, nyomvonal meghatározása geodéziai - munkarésszel: A IV.sz. vízműtelep DN 300 DN 500 azbesztcement anyagú, több mint negyven éves gravitációs vezetékeinek pontos nyomvonala nem ismert. A digitális közműtérképen történő feltüntetésnek, valamint a vezeték szolgalmi jog földhivatali bejegyeztetésének feltétele a pontos bemérés. Ezt a feltérképezést egy a tisztító szivacslövedékbe helyezett jeladóval lehet elvégezni. A vezeték kamerás vizsgálata, és az anyagszerkezet vizsgálatok alapján lehet meghatározni a felújítás módját. A vezetékek geodéziai bemérésének esetleges elmaradása nem teszi lehetővé - törvény által biztosított szolgalmi jog utólagos bejegyzését. Töltés utcai víztorony: Toronytörzs külső-belső építészeti rekonstrukciója (betonkorrózió védelem): Az ben épült víztorony teherhordó vasbeton szerkezete a jelentős betonkorrózió miatt sürgős beavatkozásra, állagmegóvó felújításra szorul. A teljes külső és belső felület tisztítása, és a leváló betonrészek eltávolítása után a felszínre kerülő betonacélokat passziválni kell, a hiányzó betonrészeket megfelelő cementbázisú anyaggal ki kell pótolni, majd ezt követően a felületbe beépülő, a külső nedvesség bejutását megakadályozó bevonatrendszerrel kell ellátni a víztornyot. A 27

28 rekonstrukció elodázása, vagy esetleges elmaradása az építmény statikai tulajdonságainak visszafordíthatatlan romlásához vezet. A betonfelületről a külső eróziós és korróziós hatásokra betondarabok válhatnak le, melyek lehullása baleseti kockázatot jelent. A felújítás fontosságát a 2011-ben készíttetett statikai felülvizsgálat szakvéleménye is alátámasztja. A hasonló szerkezetű Tarján telepi víztorony rekonstrukciója 2013-ban megtörtént. Az ehhez a munkához kapcsolódó dokumentáció alapján tervezhető a Töltés utcai víztorony rekonstrukciója. Szolgalmi jog rendezése, geodéziai munkák Az év során megvalósított vezeték felújítások során esetleg szükségessé váló szolgalmi jogi bejegyzések dokumentációinak, geodéziai munkarészeinek elkészítése szükséges. Az ellátásért felelős a tíz évvel korábban idegen ingatlanon megépült és üzembe helyezett víziközmű tekintetében, amennyiben azok elhelyezésére vonatkozó vízvezetési szolgalmi jog alapítása nem történt meg, vagy a vízvezetési szolgalmi jogi engedély nem lelhető fel, vagy a vízvezetési szolgalmi jog az ingatlan-nyilvántartásba nem került bejegyzésre, a vízügyi hatóságtól december 31-ig kérheti a vízvezetési szolgalmi jog megállapítását, vagy a vízvezetési szolgalmi jog bejegyzésére alkalmas határozat kiadását. A vízvezetési szolgalmi jog fennállását és keletkezésének időpontját a határozatban kell megállapítani. A vízvezetési szolgalmi jog ingatlannyilvántartásba történő bejegyzésére a vízügyi hatóság jogerős határozata alapján kerülhet sor. Berendezések felújítása: Az év közben meghibásodó, és már nem javítható szivattyúk, frekvenciaváltók, vízmennyiségmérők cseréje. Rendszer független szivattyúk felújítása: Az ivóvíztároló medencék tisztításához használt búvárszivattyúk időszakos felújítását kb. 5 évente el kell végezni. Jelenleg BIBO típusú szivattyúkat használunk, melyeknek szükséges az avulást követően a felújítása, pótlása. Rendszer független irányítástechnika felújítása: A folyamatirányító rendszer hardverelemeinek avulása miatt szükséges az egységek időszakonkénti cseréje. Az elektronikus rendszerek tervezett működési élettartama 7 év. Labor műszerek pótlása, AAS felújítás: 28

29 A évben beszerzett készülék 12 éves használat után felújításra szorul, alkatrészt már nem gyártanak hozzá, a szerviz saját készletéből egy ideig tudja biztosítani a szükségeseket. A tápegysége többször volt javítva, cseréje szükséges rövid időn belül. A Szeged-Algyő Ivóvíz-minőség Javító Program keretében a vízműtelepeken megvalósuló arzén- és ammóniumvegyület mentesítő ivóíz-tisztítási technológiák szakszerű és biztonságos üzemeltetésének feltétele a megfelelően műszerezett laboratóriumi háttér. A diszkrét fotometriás analizátorral gyorsabb, pontosabb, kis vegyszer felhasználású ivóvíz vizsgálatok valósíthatóak meg. Az ivóvízminőség-javító program megvalósulásának kezdeti szakaszától jelentősen megnövekedett számú vízminta vizsgálatok szükségesek. A készülék beszerzése az ivóvíz minősítéshez szükséges. Helyszíni ellenőrzésre alkalmas fotométer küvetta tesztekkel, szükséges az ivóvízminőség-javító program megvalósulása után a lényeges ivóvíz jellemzők helyszíni, pontos, gyors meghatározásához. Az elektrokémiai multiméter ionszelektív elektródákkal szükséges az ivóvízminőség-javítóprogram megvalósulása után a lényeges ivóvíz jellemzők helyszíni, pontos, gyors meghatározásához. Ivóvíz Termelési Üzem: Ivóvízminőség javító programhoz kapcsolódó rekonstrukciós munkák (II. III. IV. V. és Északi Vízmű): 2014-ben és 2015-ben történik a vízműtelepeken az ivóvíz tisztító művek telepítése. A 2014 nyarán elkészült tervek szerint a szűrőegységek és az aktívszén adszorberek új könnyűszerkezetes épületekben kapnak helyet, de az üzemeltetést kiszolgáló létesítmények, egységek helyszükségletének kialakítása érdekében a meglévő gépházépületek részleges átalakítását és felújítását tervezzük. A IV.sz. és V.sz. vízműtelepek gépházépületeire a nagymértékű beázások miatt tíz évvel ezelőtt cserepeslemez fedésű ácsolt tetőszerkezet készült. A II.sz., III.sz. és az Északi vízműtelepek gépházainak tetőkialakítására terveket készíttettünk korábban. A kivitelezést az Ivóvízminőség Javító Program beruházásainak megvalósulásával egy időben terveztük amiatt, hogy a gépházépületek szabadon felhasználhatók legyenek a tisztítási technológiák számára. A projekt időbeli csúszása miatt a korábbi tervek engedélyei érvényüket vesztették, ezért 2014-ben megújíttatjuk azokat. A telepi technológiák építése és beüzemelése során felmerülhetnek, előre nem tervezett átalakítások, rendszertechnikai módosítások, amelyek nem képezik szerződéses feladatát a projekt kivitelezőjének. I/2.Vízellátás, vízhálózat rekonstrukció Rekonstrukció szükségessége: Az érintett vezetékszakaszok cseréjét számos ok indokolja. A régi öntöttvas és azbesztcement nyomócsövek kötései nem megfelelőek, és az anyaguk miatt erősen korrodáltak. Az ilyen rossz 29

30 állapotú vezetékek üzemeltetése és folyamatos hibaelhárítása túl költséges. Számos szakaszt kis átmérőjű azbesztcement vezeték lát el ivóvízzel. Ezekre a csövekre jellemző a kis falvastagság, ami könnyen meghibásodáshoz vezethet, illetve, hogy a kis átmérő miatt nem képesek biztosítani a megfelelő tűzivíz mennyiséget. További meghibásodásra adhat lehetőséget az egy adott szakaszon különböző anyagú és átmérőjű vezetékek megléte. A rekonstrukció során ezek a vezetékszakaszok is cserére kerülnek. A rekonstrukció elmaradása a vezeték gyakori meghibásodása esetén vízminőségi problémákat okozhat, a vezeték esetleges meghibásodása a közintézményekben, a lakosságnál, a gazdálkodó szervezeteknél üzemeltetési és ellátási zavart okozhat. A közlekedési utak állapotát a rendszeres javítási munkák nagymértékben rontják, és akadályozzák a tömegközlekedést. Vízhálózaton elvégzendő általános rekonstrukciók: Rendkívüli helyzetből adódó azonnali feladatok: Az operatív év során jelentkező váratlan, előre nem tervezhető, de azonnali megoldást igénylő havária jellegű feladatok megoldására biztosított tartalék keret. Tolózár aknák felújítása A tolózáraknákat vízzáró vakolattal kell ellátni, a szerelvények védelme érdekében, továbbá az úthálózati rekonstrukcióhoz kapcsolódóan a vízhálózaton lévő aknafedlapok állapotát felül kell vizsgálni és az állapottól függően ki kell cserélni. Bekötések cseréje A bekötések cseréjével biztosítani kell a vízvezeték hálózat bekötéseinek folyamatos korszerűsítését. Azon utcákban, ahol csatorna fektetése történik, célszerű feltárni a bekötéseket és a fém anyagúakat kicserélni. Ezzel csökkenthetjük a későbbi meghibásodások számát. Átlagosan a teljes meghibásodások %-át teszik ki a bekötésre visszavezethető hibák száma. Ez a statisztika is mutatja, hogy szükséges a tervszerinti bekötések cseréje. Csomópontok felújítása A rossz állapotú csomópontok (anyagok helytelen megválasztása /szénacél/ a hálózat építésekor) miatt a körzetek zárása egy esetleges meghibásodás esetén nem biztonságos. Potenciális hibaforrások lehetnek, az egyedi gyártású idomok a csomópontokban, illetve ha az aknafalon 30

31 azbesztcement csövek vannak bebetonozva. Csomóponti építési munkálatokkal a vízellátás szolgáltatási színvonala emelhető. NA 1000-es vízvezeték csomópontok felújítása és felülvizsgálata Az NA 1000-es vízvezeték stratégiailag legfontosabb a szegedi vízellátásban. A csomópontokat az 1980-as években alakították ki. A csomópontokban idomok, pillangószelepek és szerelési közdarabok találhatók. Az idők folyamán a kötések és a pillangószelepek állapotának romlása (tömítettség, korrózió) miatt a csomópontok felújítása szükséges. Az elmúlt években a csomópontok többsége átépítésre került. A rekonstrukciós feladatokat folytatni kell az elkövetkezendő években a hálózat megfelelő működése érdekében. Csőtörés tartalék, vezeték kiváltások Az ivóvízhálózat gyártási hosszának megfelelő csőszakasz cseréje rekonstrukciónak minősül. Erre a hibák feltárása során derül fény. Elzáró és szabályzó szerelvények felújítása Az ivóvízhálózat szerelhetőségének biztosítása érdekében az aknákban különböző tolózárak kerültek elhelyezésre. A vezeték építésének idejével azonos korú elzáró szerelvények, tolózárak a vezetékkel együtt elhasználódnak. Ezek a régi szerelvények, amelyek a céljukat teljes mértékben nem tudják ellátni (ék nem megfelelő zárása, korróziós problémák, tömszelence meghibásodás), az üzemeltethetőség minőségének növelése és a szivárgások csökkenése érdekében cserére szorulnak. Ezekben az esetekben a csomópont átépítése nem szükséges, csak a szerelvények cseréje. Közkifolyók cseréje A városban jelenleg 108 db közkifolyó üzemel. A közkifolyókat éves rendszerességgel felülvizsgáljuk. Hiba esetén ezek cseréje rekonstrukciónak minősül. Mechanikai tisztítás feltételeinek megteremtése A folyamatosan csökkenő fogyasztás miatt a Szegedi Vízmű Zrt. szolgáltatási területein a vezetékekben áramló víz sebessége a fogyasztás csökkenése miatt minimális, ami biofilm kialakulását okozhatja. 31

32 A biofilm eltávolítását hálózatöblítéssel és puha szivacs használatával történő mechanikai tisztítással végezzük. A mechanikai tisztítás feltétele az, hogy az ivóvízhálózatba biztonságosan behelyezhessük és eltávolíthassuk a szivacsot, ennek feltétele az egyes csomópontok megfelelő átalakítása. Tűzcsap rekonstrukció A tűzcsapok cseréje rekonstrukciónak számít. A tűzcsapok üzembiztonságát biztosítani kell. A tűzcsapokat rendszeresen felülvizsgáljuk és a vizsgálat eredményétől függően döntünk a cseréről. Mintegy 2600 db tűzcsap üzemel a város ivóvízhálózatán, melyben átlagosan 136 db/év meghibásodás fordul elő. Kivizsgálást követően a tűzcsap javíthatatlansága, vagy magas javítási költsége miatt csere történik. Visszacsapó szelepek beépítése a vízmérő aknákba A fogyasztók fogyasztásmérőjéhez az ME Lakossági vízbekötések című Műszaki előírásnak megfelelően kell elvégezni a visszacsapó szelepek beépítését, cseréjét. Vízmérő aknákban komplett szerelvények cseréje Az ME Lakossági bekötések Műszaki előírás és a Szegedi Vízmű Zrt. üzleti szabályzata szerint a vízmérő aknában a mérő előtt a bekötővezetéken történő összekötést biztosító, valamint elzáró és visszacsapó szerelvények kerülnek beépítésre. Átlagosan a hibastatisztika szerint a teljes meghibásodások %- át teszik ki a vízmérő aknákban történt hibák száma, ami egyes esetekben a komplett szerelvények cseréjét is jelenti. Vízmérők felújítása, távleolvasás bevezetése A mérők pontossági osztályának változása rekonstrukciónak minősül. Ezek a felújítások fontosak, a minél pontosabb az elszámolásra törekszünk. Kisebb lehet a hálózati veszteség mértéke, ha pontosabban mérjük a felhasználást. A távleolvasás bevezetése jelentősen megkönnyíti a fogyasztásmérők egyidejűleg történő leolvasását, ami szintén az értékesítési veszteség mennyiségét csökkenti. Rendszer független bekötési Vízmérők A mérők pontossági osztályának változása rekonstrukciónak minősül. Ezek a felújítások fontosak, a minél pontosabb az elszámolásra törekszünk. Kisebb lehet a hálózati veszteség mértéke, ha pontosabban mérjük a felhasználást. 32

33 Ivóvízhálózat alap- és digitális térkép készítése Társaságunk felkészül a 324/2013. (VIII. 29.) Korm. rendeletben foglaltak teljesítésére. Ezért az Önkormányzat tulajdonában lévő és a Szegedi Vízmű Zrt. üzemeltetésében lévő ivóvízhálózatról a rendeletnek megfelelő geodéziai bemérésen alapuló nyilvántartást vezet, folyamatosan frissítjük az aktuális kivitelezési munkák dokumentálásával. Rekonstrukcióra kijelölt utcák: Szőregi út (páros oldal) 150 ac vízhálózat rekonstrukció I. ütem Új vezeték: NA 150 es azbesztcement nyomócső D 160 KPE nyomócső 620 fm A rekonstrukció szükséges, mert vezeték anyaga azbesztcement, a hidraulikai kapacitása nem megfelelő és a vezeték egyes szakaszai igen mélyen (3-4 m) helyezkednek el. Az új Szőregi úti bevásárlóközpont építése is indokolja a vezeték cseréjét. Vezetékszakasz cseréje. Az érintett szakaszon 9 db földfeletti tűzcsap, 6 db csomópont kerül kiépítésre, ami magában foglal 1 db mosatóvég kiépítést is. Kaszás u. Új vezeték: NA 90 es KM-PVC nyomócső D 110 KPE nyomócső 384 fm A rekonstrukció szükséges, mert a vezetékszakaszon az anyagminőség miatt bármikor előfordulhat meghibásodás. 33

34 Vezetékszakasz cseréje. Az érintett szakaszon 2 db földfeletti tűzcsap mellett 21 db bekötés cseréje is megvalósul, valamint 4 db csomópont felújítása is. Tigér u. ( Rév u. - Csatár u. között) Új vezeték: NA es azbesztcement nyomócső D 160 KPE nyomócső 580 fm A rekonstrukció szükséges, mert az azbesztcement anyagú vezeték hidraulikai kapacitása nem megfelelő. Az érintett vezetékszakaszon indokolt a régi, különböző átmérőjű azbesztcement anyagú csőszakaszok cseréje KPE nyomóvezetékre, úgy nagyobb biztonsággal üzemeltethető. Vezeték cseréje azonos átmérőre, 4 db csomópont építése és 4 db új földfeletti tűzcsapon felül a bekötések felújítása. Maty - ér vízvezeték rekonstrukciója I. ütem Új vezeték: NA 300 as KM PVC nyomócső D 250 KPE nyomócső 720 fm A vezeték cseréjét indokolja a régi KM PVC anyagú csövön egyre gyakrabban előforduló csőtörések száma. További problémát okoz, hogy ezen gyártási hibás csövek az Olimpiai Központon keresztül haladnak. A vezetékszakaszon az anyagminőségből adódóan bármikor előfordulhat meghibásodás. Vezetékszakasz csőbehúzásos technológiával történő cseréje. Az érintett szakaszon 1 db földfeletti tűzcsap mellett 12 db csomópont is épül. Tanács u. ( Fő fasor - Bérkert u. között) 34

35 Új vezeték: NA 50 es azbesztcement nyomócső D 110 KPE nyomócső 538 fm A rekonstrukció szükséges, mert a vezeték anyaga azbesztcement és a vezeték hidraulikai kapacitása nem megfelelő, valamint az átmérője a tűzvédelmi előírásoknak nem felel meg. A bekötések cseréjével együtt kell megvalósítani. Vezetékszakasz cseréje. Az érintett szakaszon 1 db földfeletti tűzcsap mellett 34 db bekötés cseréje is megvalósul, valamint 5 db csomópont felújítása. Régész tér (Honfoglalás u. - Csertő u.) Új vezeték: NA 50 es azbesztcement nyomócső D KPE nyomócső 212 fm A hidraulikai kapacitás csökkenés, és az optimális csőcsere idején való túlhaladás indokolja a vezeték cseréjét, valamint a tűzvédelmi előírásoknak nem felel meg. A bekötések cseréjével együtt kell megvalósítani. Vezeték cseréje, 3 db csomópont építése valamint 2 db új földfeletti tűzcsap és a bekötések felújítása. Kézdi u. (Tanács u. - Kürü sor) Új vezeték: NA 50 es azbesztcement nyomócső D 90 KPE nyomócső 167 fm A rekonstrukció szükséges, mert a hidraulikai kapacitás az évek során lecsökkent, és a vezeték túl van már az optimális csőcsere 35

36 Az érintett szakaszon 1 db földfeletti tűzcsap mellett 14 db bekötés cseréje is megvalósul, 2 db tolózárakna megépítése szükséges. A felújítást burkolat helyreállítás követi. Gólya u. (Rákóczi u. - Cserepes sor) Új vezeték: NA 100-as azbesztcement nyomócső D 110 KPE nyomócső 110 fm A rekonstrukció szükséges a vezeték kora, anyaga, elöregedett csőkötései miatt. Célszerű a Rákóczi utcai rekonstrukcióval egyidejűleg elvégezni. Vezetékszakasz és a bekötések cseréje Tervkészítés folyamatban van. Pontos adat, csak a tervezést követően állapítható meg. Kisértékű tárgyi eszközök pótlása: Elhasználódott önkormányzati tulajdonú tárgyi eszközök, (hálózatba be nem épített, mobilizálható eszközök, szivattyúk, informatikai eszközök) pótlása szükséges. Szolgalmi jog rendezése A Vízellátását szolgáló vízvezetékek egy része a privatizáció és a különböző földterületek eladása következtében magántulajdonba került földterület alatt halad. Fel kell térképezni, és ez alapján javasolt ezen vezetékek szolgalmi jogos bejegyzésének az elvégzése. Az ellátásért felelős a tíz évvel korábban idegen ingatlanon megépült és üzembe helyezett víziközmű tekintetében, amennyiben azok elhelyezésére vonatkozó vízvezetési szolgalmi jog alapítása nem történt meg, vagy a vízvezetési szolgalmi jogi engedély nem lelhető fel, vagy a vízvezetési szolgalmi jog az ingatlan-nyilvántartásba nem került bejegyzésre, a vízügyi hatóságtól december 31-ig kérheti a vízvezetési szolgalmi jog megállapítását, vagy a vízvezetési 36

37 szolgalmi jog bejegyzésére alkalmas határozat kiadását. A vízvezetési szolgalmi jog fennállását és keletkezésének időpontját a határozatban kell megállapítani. A vízvezetési szolgalmi jog ingatlannyilvántartásba történő bejegyzésére a vízügyi hatóság jogerős határozata alapján kerülhet sor. Gördülő Fejlesztési terv Felújítási és pótlási terv II. ütem évi Középtávú terv SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: víziközművek, felújítása, pótlása 37
