1 Gördülő Fejlesztési terv Beruházási terv SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: víziközművek beruházása szeptember

2 TARTALOMJEGYZÉK SEVÍZ - SZ-IV Általános ismertetés 4. o. Ivóvíztermelés: 9. o. Az ivóvízhálózat ismertetése: 17. o. Szeged- Algyő ivóvízrendszer átnézeti helyszínrajz M=1: o. SEVÍZ - SZ-IV Felújítási és Pótlási terv I. ütem (2015. évi OPERATÍV terv) 24. o. I/1. Vízellátás, termelés 25. o. I/2. Vízellátás, vízhálózat rekonstrukció 26. o. SEVÍZ - SZ-IV Felújítási és Pótlási terv II. ütem ( évi Középtávú terv) 29. o. II/1. Vízellátás, termelés 30. o. II/2. Vízellátás, vízhálózat rekonstrukció 32. o. SEVÍZ - SZ-IV Felújítási és Pótlási terv III. ütem ( évi Hosszú távú terv) 36. o. III/1. Vízellátás, termelés 37. o. III/2. Vízellátás, vízhálózat rekonstrukció 39. o. Mellékletek: RAJZJEGYZÉK a Gördülő Fejlesztési Terv rajzaihoz Átnézeti Helyszínrajzok: Beruházások Szeged B - 1 Közműves Ivóvízellátás - Termelés Átnézeti helyszínrajz-i. M= 1:

3 B - 2 B - 3 Közműves Ivóvízellátás - Termelés Átnézeti helyszínrajz-ii. M= 1:15000 Közműves Ivóvízellátás Vízhálózat rekonstrukció Átnézeti helyszínrajz M= 1:15000 SEVÍZ - SZ-IV Közműves ivóvízellátás Termelés I. III. ütem összefoglaló táblázat SEVÍZ - SZ-IV Közműves ivóvízellátás Vízhálózat rekonstrukció I. III. ütem összefoglaló táblázat SEVÍZ - SZ-IV 3

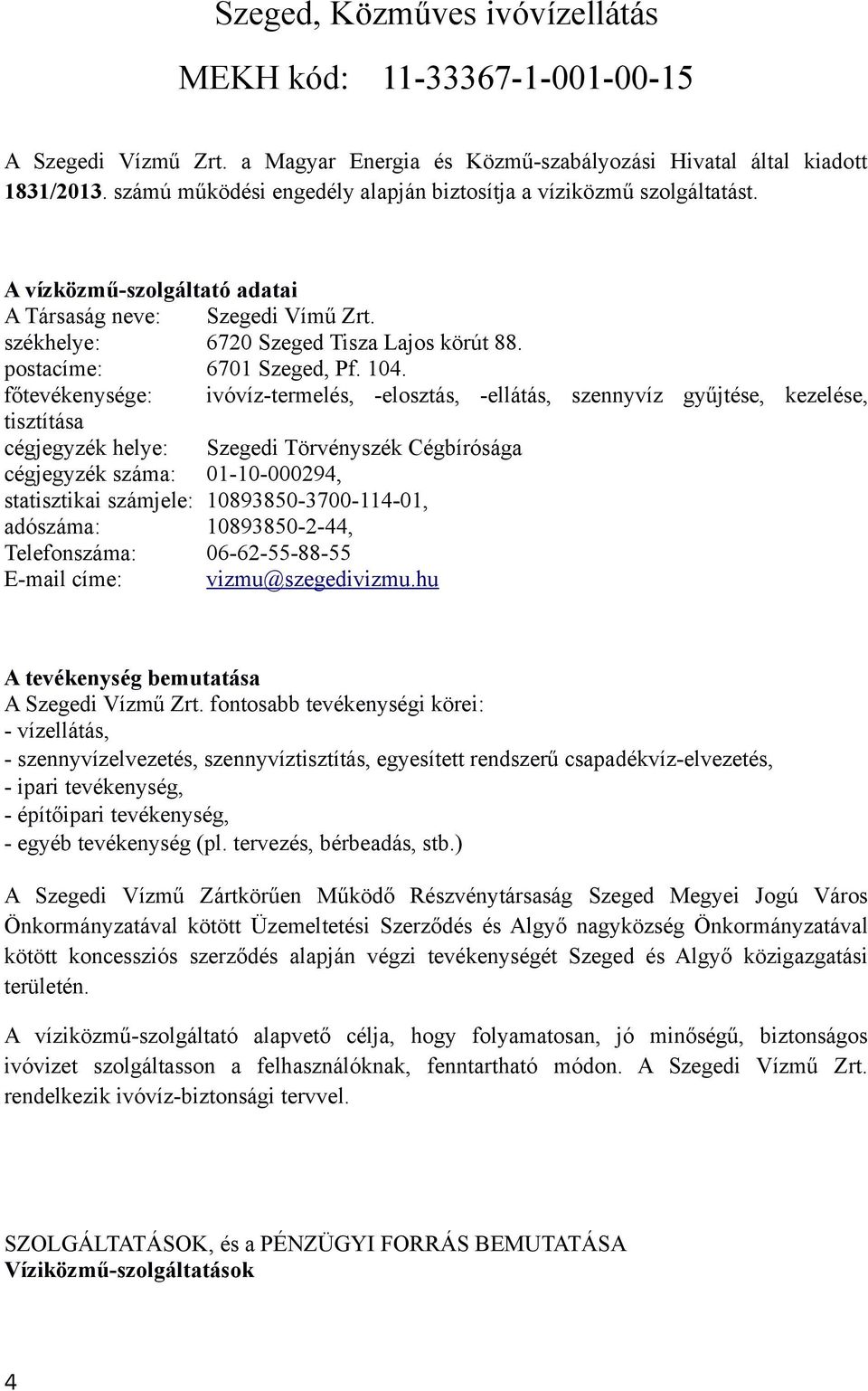

4 Szeged, Közműves ivóvízellátás MEKH kód: A Szegedi Vízmű Zrt. a Magyar Energia és Közmű-szabályozási Hivatal által kiadott 1831/2013. számú működési engedély alapján biztosítja a víziközmű szolgáltatást. A vízközmű-szolgáltató adatai A Társaság neve: Szegedi Vímű Zrt. székhelye: 6720 Szeged Tisza Lajos körút 88. postacíme: 6701 Szeged, Pf főtevékenysége: ivóvíz-termelés, -elosztás, -ellátás, szennyvíz gyűjtése, kezelése, tisztítása cégjegyzék helye: Szegedi Törvényszék Cégbírósága cégjegyzék száma: , statisztikai számjele: , adószáma: , Telefonszáma: címe: vizmu@szegedivizmu.hu A tevékenység bemutatása A Szegedi Vízmű Zrt. fontosabb tevékenységi körei: - vízellátás, - szennyvízelvezetés, szennyvíztisztítás, egyesített rendszerű csapadékvíz-elvezetés, - ipari tevékenység, - építőipari tevékenység, - egyéb tevékenység (pl. tervezés, bérbeadás, stb.) A Szegedi Vízmű Zártkörűen Működő Részvénytársaság Önkormányzatával kötött Üzemeltetési Szerződés és Algyő nagyközség Önkormányzatával kötött koncessziós szerződés alapján végzi tevékenységét Szeged és Algyő közigazgatási területén. A víziközmű-szolgáltató alapvető célja, hogy folyamatosan, jó minőségű, biztonságos ivóvizet szolgáltasson a felhasználóknak, fenntartható módon. A Szegedi Vízmű Zrt. rendelkezik ivóvíz-biztonsági tervvel. SZOLGÁLTATÁSOK, és a PÉNZÜGYI FORRÁS BEMUTATÁSA Víziközmű-szolgáltatások 4

5 Ivóvíz szolgáltatás A Szegedi Vízmű Zrt. naponta átlagosan köbméternyi jó minőségű vizet termel, amely a több mint 680 kilométer hosszú hálózaton keresztül jut el a felhasználókhoz. Az ivóvizet m mélyen lévő, védett vízadó rétegre telepített mélyfúrású kutak biztosítják, ennek a víznek a kora több mint év. A szivárgásvizsgálattal az esetleges szivárgások minél gyorsabb megszüntetése érdekében rendszeresen ellenőrizzük az ivóvízhálózatot. A szivárgásvizsgálatok során szerzett információk és a hiba statisztika alapján kerülnek megtervezésre és megvalósításra a karbantartási és rekonstrukciós feladatok. Az ivóvízhálózat karbantartásának egyik leghatékonyabb módja a mechanikai tisztítás, amelyet 2000 óta alkalmaz a Társaság. Szegedi Vízmű Zrt. mint Víziközmű-szolgáltató folyamatosan biztosítja a mindenkori jogszabályokban megállapított határértékeknek megfelelő ivóvizet. A Szegeden és Algyőn szolgáltatott ivóvíz 100%-a védett rétegvíz, mélyfúrású kutakból származik, mely szennyezőanyagoktól mentes. A kutaknál, vízmű telepeken, víztornyokban és a kijelölt felhasználási helyeken a jogszabályok alapján készített éves terv szerint vizsgálja a szolgáltató az ivóvíz minőségét. Az ivóvíz minőségi ellenőrzése akkreditált laboratóriumokban történik A Társaságunk által működtetett közművagyon üzemeltetését, karbantartását, rekonstrukcióját a Önkormányzata és a VIVENDI WATER S.A. társaság között március 09-én létrejött a Víz- és Csatorna Beruházási és Műszaki Együttműködési Keretmegállapodás módosítása alapján történik. Az üzemeltetett területek legfontosabb paraméterei az alábbiak (Szeged) Ivóvízellátás év 1* Termelt ivóvízmennyiség m 3 /év: * Értékesített ivóvízmennyiség m 3 /év: * Éves hálózat felújítás km: 1,958 4* Ivóvízhálózat hossza km: 654,144 5* Ivóvízbekötések száma db: * Fővízmérők száma db: * Mellékvízmérők száma db: * Hálózati veszteség 21,05 5

6 A GFT Pénzügyi forrásai A Vízügyi Építési Alap (VÉA) költségvetésének elkülönített része. A Vízügyi Építési Alap a víz-, a szennyvíz és a zárt szelvényű csapadékvíz hálózatok és műtárgyak, valamint kapcsolódó létesítményeik (pl. kutak, vízmű telepek, tározók, szennyvíztisztító telepek és átemelők, stb.) felújítását, korszerűsítését és fejlesztését, új vízügyi beruházások megvalósítását szolgálja. A VÉA forrásai: - a víziközmű infrastruktúrának Keretmegállapodás 8.5 szerint számított hálózatbérleti díja, amelyet Szegedi Vízmű Zrt fizet - viziközmű fejlesztés céljára pályázatokon elnyert állami vagy más támogatás - a VÉA esetleges pozitív egyenlege alapján számított kamat (az Önkormányzat számlavezető bankja által alkalmazott mindenkori látra szóló betét kamatával számítva, a negyedév zárónapján fennálló egyenleg alapján. - SZMJV esetleges víziközmű célú beruházási hozzájárulásai - a nem lakossági felhasználók által befizetett közműfejlesztési hozzájárulás - egyéb jogcímű befizetések A Gördülő Fejlesztési Tervben az elmúlt évek rekonstrukciós Vízügyi Építési Alapos gyakorlatát figyelembe véve jelen áron kb. évi nettó millió Ft összegű fejlesztési ill. rekonstrukciós forrással kalkuláltunk. A kialakult gyakorlat szerinti műszaki ellenőri díjakat is tartalmazza a fenti keretösszeg. Ez gyakorlatilag kb. 720 milliós műszaki tartalommal feltölthető keretet jelent. Ebből a korábbi gyakorlat szerint ivóvíz ágazatra költünk nettó 440 millió Ft összeget. Termelés ágazatra: Ivóvízhálózatra: 140 millió Ft összeget 300 millió Ft összeget Szennyvíz elvezetésre és tisztításra nettó 280 millió Ft összeget Szennyvíz átemelésre: 70 millió Ft összeget 6

7 Szennyvíz tisztításra: 80 millió Ft összeget Csatorna hálózatra: 130 millió Ft összeget Minden évben az év elején megversenyeztetjük azokat a kivitelezési munkákat amelyeket Társaságunk saját kivitelezői kapacitással már nem tud megvalósítani. Így az árversenynek köszönhetően optimálisan használjuk fel a rendelkezésünkre álló pénzügyi forrásokat. A saját kivitelezésű munkákat teljes önköltségen számoljuk el. A pénzügyi forrás ütemezésénél a korábbi évek tapasztalatai alapján határozzuk meg a becsült költségek. A későbbiekben ütemezetten, folyamatosan készítendő kiviteli tervek határozzák majd meg a részletes műszaki tartalmat. A javasolt beruházások indokolt esetben elmaradhatnak. Az összegek becsült, tájékoztató jellegűek és évi árszinten képzettek, az egyes sorokon elért megtakarítások más sorokon jelentkező hiányok kompenzálására felhasználhatók! A Szeged-Algyő Ivóvízminőség Javító Program keretén belül veszteségcsökkentési terv készül. A terv készítése folyamatban van, ennek eredményei alapján módosítani fogjuk a most benyújtásra kerülő 15 éves programot. A GFT időbeli ütemezése A Magyar Víziközmű Szövetség által június 11-én kiadott 2014/2. számú szakmai ajánlás szerint a GFT három időbeli ütemben tartalmazza a benyújtás évét követő 15 évre vonatkozó elvégzendő feladatokat: I. ütem: részletes műszaki terv és ez alapján készült költségkalkuláció (1. év), II. ütem: megalapozó műszaki terv és költségbecslés (2-5. év), III. ütem: távlati műszaki terv és költségbecslés (6-15. év). A GFT összeállítása A GFT összeállítása során az alábbi szempontokat vettük figyelembe: a) bírósági, hatósági határozatból vagy jogszabályból eredő kötelezettséget; A Szegedi Vízmű Zrt. üzemeltetési területén nincs érvényben bírósági, hatósági határozatból vagy jogszabályból eredő kötelezettség. b) szerződésben vállalt kötelezettséget; A Szegedi Vízmű Zrt. üzemeltetési területén nincs érvényben lévő szerződésben vállalt kötelezettség. c) víziközmű-fejlesztési programban való részvételt vagy az ahhoz való csatlakozást; 7

8 Figyelembe vettük a GFT összeállításánál a Szeged-Algyő Ivóvízminőség Javító Program helyszínein a projektből nem finanszírozható, de szükséges beruházásokat. d) az elvégzendő munka elmaradásával járó kockázat következményeit, mértékét; Az elvégzendő munka elmaradásával járó kockázatokat elemeztük, a következményeiket az egyes ágazatok, vagy a projektek ismertetésénél részletezzük. e) az üzemeltetési költség jelentős csökkenésével járó fejlesztést; Az üzemeltetési költségek jelentős csökkenésével járó beruházásokra külön kitértünk a projektek ismertetésénél. f) a vagyontárgyak beszerzésének időpontját, anyagát, építési körülményeit, jelenlegi műszaki állapotát, várható élettartamát, illetve az amortizáció mértékét; A vagyontárgyak beszerzésének időpontját, anyagát az egyes ágazatok ismertetésénél a táblázatok tartalmazzák. A várható élettartamot szabványok alapján, az amortizáció mértékét a Számviteli és pénzügyi törvény alapján határoztuk meg. g) a működtetési költségek várható alakulását a tervezett fejlesztések megvalósulása függvényében; A beruházások megvalósításával az üzemeltetési költségek növekednek. h) a hibastatisztikát és a hibaelhárítások költségelemzését; A hibastatisztikákat és a hibaelhárításokat minden estben figyelembe vesszük mind a projektek fontossági sorrendjének a meghatározásánál, mind pedig a várható költségek előzetes tervezésénél. i) diagnosztikai jellegű vizsgálatok eredményét, ha ilyenek rendelkezésre állnak; A hibastatisztikákhoz hasonlóan a diagnosztikai vizsgálatok eredményét is figyelembe vesszük a projektek fontossági sorrendjének a meghatározásánál. j) rendkívüli helyzetből adódó azonnali feladatok lehetőségét; A rendkívüli helyzetből adódó azonnali feladatok megoldására külön költségkeretet biztosítunk ágazatonként. Évenként 15 % tartalékkeretet képzünk a megvalósítandó beruházási munkákra. A tartalékkeret minimum mértékét az előző évek gyakorlati tapasztalataiból leszűrt eredmények 15 %-ban határozták meg. k) az indokolt kapacitás meghatározását (csökkentés vagy megtartás) pótlás vagy felújítás esetében a projektleírásokban vettük figyelembe. l) az élettartam csökkenését megelőző TMK munkákat. A TMK-nak nincs hatása a beruházásra. 8

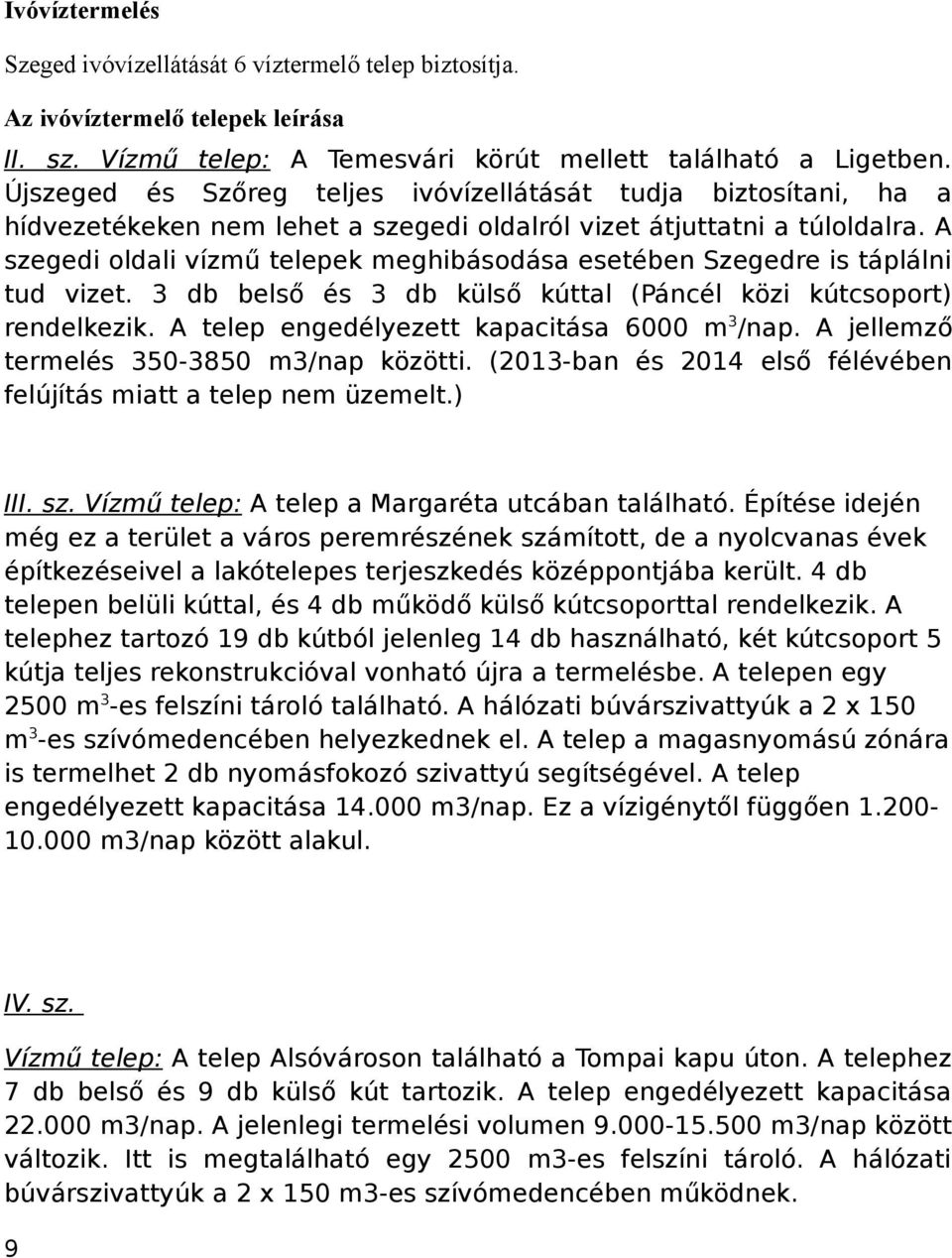

9 Ivóvíztermelés Szeged ivóvízellátását 6 víztermelő telep biztosítja. Az ivóvíztermelő telepek leírása II. sz. Vízmű telep: A Temesvári körút mellett található a Ligetben. Újszeged és Szőreg teljes ivóvízellátását tudja biztosítani, ha a hídvezetékeken nem lehet a szegedi oldalról vizet átjuttatni a túloldalra. A szegedi oldali vízmű telepek meghibásodása esetében Szegedre is táplálni tud vizet. 3 db belső és 3 db külső kúttal (Páncél közi kútcsoport) rendelkezik. A telep engedélyezett kapacitása 6000 m 3 /nap. A jellemző termelés m3/nap közötti. (2013-ban és 2014 első félévében felújítás miatt a telep nem üzemelt.) III. sz. Vízmű telep: A telep a Margaréta utcában található. Építése idején még ez a terület a város peremrészének számított, de a nyolcvanas évek építkezéseivel a lakótelepes terjeszkedés középpontjába került. 4 db telepen belüli kúttal, és 4 db működő külső kútcsoporttal rendelkezik. A telephez tartozó 19 db kútból jelenleg 14 db használható, két kútcsoport 5 kútja teljes rekonstrukcióval vonható újra a termelésbe. A telepen egy 2500 m 3 -es felszíni tároló található. A hálózati búvárszivattyúk a 2 x 150 m 3 -es szívómedencében helyezkednek el. A telep a magasnyomású zónára is termelhet 2 db nyomásfokozó szivattyú segítségével. A telep engedélyezett kapacitása m3/nap. Ez a vízigénytől függően m3/nap között alakul. IV. sz. Vízmű telep: A telep Alsóvároson található a Tompai kapu úton. A telephez 7 db belső és 9 db külső kút tartozik. A telep engedélyezett kapacitása m3/nap. A jelenlegi termelési volumen m3/nap között változik. Itt is megtalálható egy 2500 m3-es felszíni tároló. A hálózati búvárszivattyúk a 2 x 150 m3-es szívómedencében működnek. 9

10 V. sz. Vízmű telep: A telep a nyugati iparkörzetben, a Fonógyári úton van. 4 db belső és 9 db külső kúttal rendelkezik. A telep engedélyezett kapacitása m3/nap. A jelenlegi termelés és m3/nap közötti. Ez a telep is rendelkezik egy 2500 m3-es felszíni tárolóval. A hálózati búvárszivattyúk itt is a 2 x 150 m3-es szívómedencében helyezkednek el. Északi Vízmű telep: A telep Algyő felett a Tisza jobb partján található 15 db kúttal rendelkezik. A kutak a 2 db egyenként m 3 -es felszíni tároló medencét töltik. A felszín alá süllyesztett aknákban elhelyezett hálózati búvárszivattyúk nyomják a vizet a 13,5 km hosszú, NA 1000 mm-es távvezetékbe. Algyő ivóvízellátását a távvezetékről lecsatlakozó, NA 400- as ágvezeték biztosítja. A telep engedélyezett kapacitása m3/nap. A jelenlegi termelés m3/nap közötti. Sziksósi Vízmű telep: A telep Sziksós-tó mellett található. 2 db kúttal rendelkezik, amelyek egy 1000 m 3 -es felszíni tárolómedencét töltenek. A gépházban elhelyezett szivattyúk juttatják a hálózatba az ivóvizet. A telep 10

11 jelenleg időszakos jelleggel üzemel, de üzemkész tartalékként állandóan rendelkezésre áll. Engedélyezett kapacitása m3/nap. Működésének időszakában m3/nap a telep termelése. Tápéi Vízmű telep: A telep jelenleg tartalék, felújításra vár. 6 db kúttal rendelkezik, amelyek még aknás kútfej kialakításúak. A teljes gépészet és elektromos rendszer, valamint a műtárgyak is rekonstrukcióra szorulnak. A tartalék kapacitás kb m 3 /nap. A Vízmű telepek kapacitásai: Víztermelő telepek: mértékadó kapacitás (m 3 /22 h) tartalék kapacitás (m 3 /22 h) Tároló medence (m 3 ) Szívó medence (m 3 ) II. sz. Vízmű telep III. sz.vízmű telep IV. sz.vízmű telep V. sz.vízmű telep Tápéi Vízmű telep tartalék Északi Vízmű telep Sziksósfürdői Vízmű telep (időszakos jelleggel üzemel) db vízmű telep

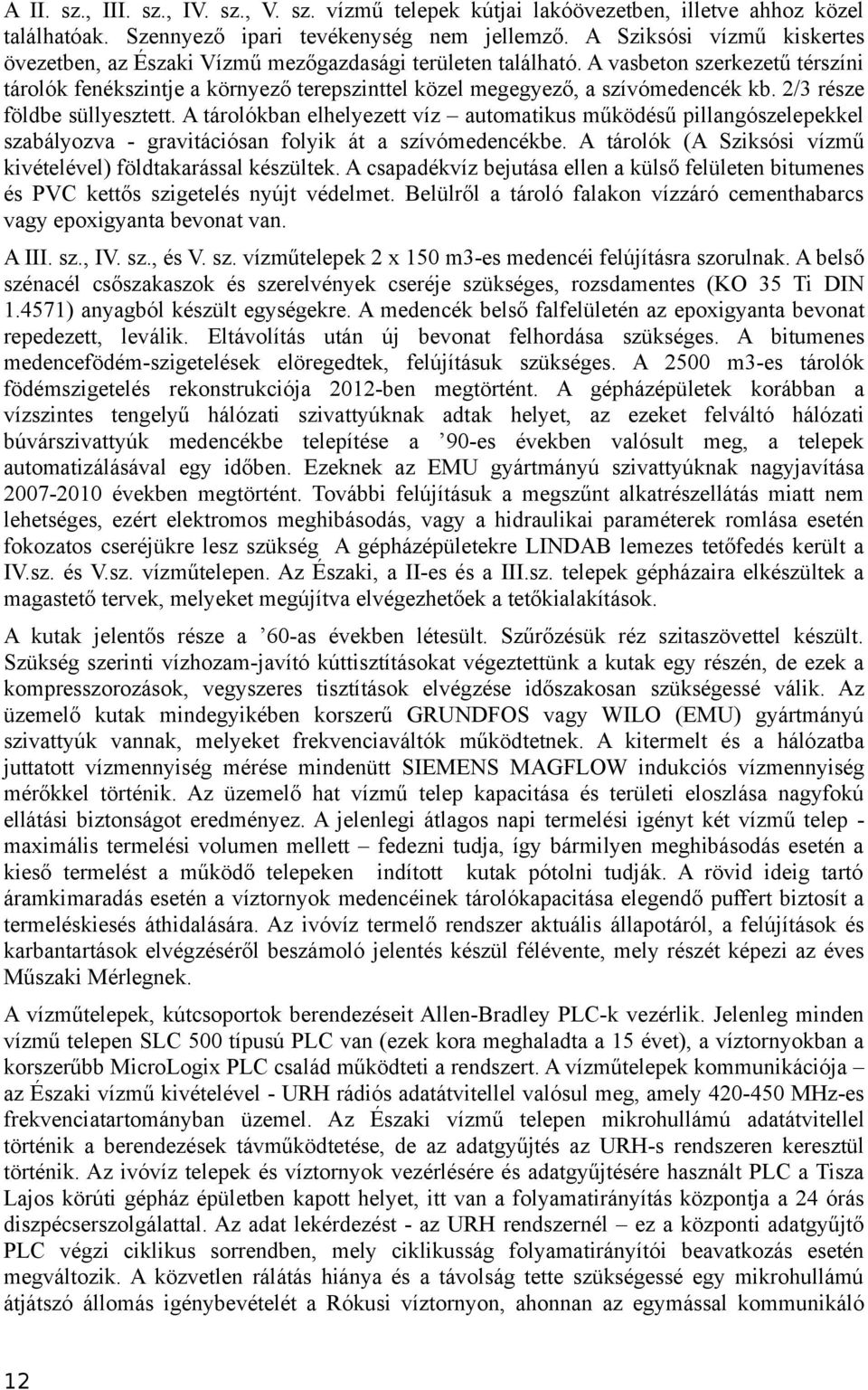

12 A II. sz., III. sz., IV. sz., V. sz. vízmű telepek kútjai lakóövezetben, illetve ahhoz közel találhatóak. Szennyező ipari tevékenység nem jellemző. A Sziksósi vízmű kiskertes övezetben, az Északi Vízmű mezőgazdasági területen található. A vasbeton szerkezetű térszíni tárolók fenékszintje a környező terepszinttel közel megegyező, a szívómedencék kb. 2/3 része földbe süllyesztett. A tárolókban elhelyezett víz automatikus működésű pillangószelepekkel szabályozva - gravitációsan folyik át a szívómedencékbe. A tárolók (A Sziksósi vízmű kivételével) földtakarással készültek. A csapadékvíz bejutása ellen a külső felületen bitumenes és PVC kettős szigetelés nyújt védelmet. Belülről a tároló falakon vízzáró cementhabarcs vagy epoxigyanta bevonat van. A III. sz., IV. sz., és V. sz. vízműtelepek 2 x 150 m3-es medencéi felújításra szorulnak. A belső szénacél csőszakaszok és szerelvények cseréje szükséges, rozsdamentes (KO 35 Ti DIN ) anyagból készült egységekre. A medencék belső falfelületén az epoxigyanta bevonat repedezett, leválik. Eltávolítás után új bevonat felhordása szükséges. A bitumenes medencefödém-szigetelések elöregedtek, felújításuk szükséges. A 2500 m3-es tárolók födémszigetelés rekonstrukciója 2012-ben megtörtént. A gépházépületek korábban a vízszintes tengelyű hálózati szivattyúknak adtak helyet, az ezeket felváltó hálózati búvárszivattyúk medencékbe telepítése a 90-es években valósult meg, a telepek automatizálásával egy időben. Ezeknek az EMU gyártmányú szivattyúknak nagyjavítása években megtörtént. További felújításuk a megszűnt alkatrészellátás miatt nem lehetséges, ezért elektromos meghibásodás, vagy a hidraulikai paraméterek romlása esetén fokozatos cseréjükre lesz szükség A gépházépületekre LINDAB lemezes tetőfedés került a IV.sz. és V.sz. vízműtelepen. Az Északi, a II-es és a III.sz. telepek gépházaira elkészültek a magastető tervek, melyeket megújítva elvégezhetőek a tetőkialakítások. A kutak jelentős része a 60-as években létesült. Szűrőzésük réz szitaszövettel készült. Szükség szerinti vízhozam-javító kúttisztításokat végeztettünk a kutak egy részén, de ezek a kompresszorozások, vegyszeres tisztítások elvégzése időszakosan szükségessé válik. Az üzemelő kutak mindegyikében korszerű GRUNDFOS vagy WILO (EMU) gyártmányú szivattyúk vannak, melyeket frekvenciaváltók működtetnek. A kitermelt és a hálózatba juttatott vízmennyiség mérése mindenütt SIEMENS MAGFLOW indukciós vízmennyiség mérőkkel történik. Az üzemelő hat vízmű telep kapacitása és területi eloszlása nagyfokú ellátási biztonságot eredményez. A jelenlegi átlagos napi termelési igényt két vízmű telep - maximális termelési volumen mellett fedezni tudja, így bármilyen meghibásodás esetén a kieső termelést a működő telepeken indított kutak pótolni tudják. A rövid ideig tartó áramkimaradás esetén a víztornyok medencéinek tárolókapacitása elegendő puffert biztosít a termeléskiesés áthidalására. Az ivóvíz termelő rendszer aktuális állapotáról, a felújítások és karbantartások elvégzéséről beszámoló jelentés készül félévente, mely részét képezi az éves Műszaki Mérlegnek. A vízműtelepek, kútcsoportok berendezéseit Allen-Bradley PLC-k vezérlik. Jelenleg minden vízmű telepen SLC 500 típusú PLC van (ezek kora meghaladta a 15 évet), a víztornyokban a korszerűbb MicroLogix PLC család működteti a rendszert. A vízműtelepek kommunikációja az Északi vízmű kivételével - URH rádiós adatátvitellel valósul meg, amely MHz-es frekvenciatartományban üzemel. Az Északi vízmű telepen mikrohullámú adatátvitellel történik a berendezések távműködtetése, de az adatgyűjtés az URH-s rendszeren keresztül történik. Az ivóvíz telepek és víztornyok vezérlésére és adatgyűjtésére használt PLC a Tisza Lajos körúti gépház épületben kapott helyet, itt van a folyamatirányítás központja a 24 órás diszpécserszolgálattal. Az adat lekérdezést - az URH rendszernél ez a központi adatgyűjtő PLC végzi ciklikus sorrendben, mely ciklikusság folyamatirányítói beavatkozás esetén megváltozik. A közvetlen rálátás hiánya és a távolság tette szükségessé egy mikrohullámú átjátszó állomás igénybevételét a Rókusi víztornyon, ahonnan az egymással kommunikáló 12

13 telephelyek elérhetőek. Ezek az interfészek 2,4 GHz ill. 5,8 GHz adatátviteli hálózattal történő összeköttetést valósítanak meg a vízmű által üzemeltetett telephelyek között. A folyamatirányítás képi megjelenítésben szerverek és kliensek alkalmazására került sor, mely klienseknek különböző hardver felépítésű asztali PC-k szolgálnak. Két üzemelő szerverre csatlakozhatnak a kliensek, mely szerverek szükség szerint egymás tartalékát képezik. A folyamat megjelenítést a Rockwell Automation szoftvere, az RS View32 nagy teljesítményű vizualizációs szoftver végzi (jelenleg változó lekezelésére alkalmas). Az adatgyűjtő PLC és a megjelenítő közötti adatkapcsolatot a Rockwell Automation RS Linx szoftvere segítségével hozza létre. A rendszer használja még a Rockwell Automation RSSQL szoftverét mint tranzakciós menedzsert, illetve a MicroSoft SQL Server 2000 szoftvert az üzemviteli adatok tárolásához. A PLC-k programozása a Rockwell Automation RS Logix 500 segítségével történik. Az SQL rendszerű adatgyűjtést MS ACCESS és MS EXCEL segítségével lehet feldolgozni. A folyamatirányítási központban ETHERNET hálózattal kapcsolódnak egymáshoz a berendezések. Az ivóvizes szerverre normál esetben 3 kliens csatlakozik. Az Északi vízműn is van egy PC munkaállomás, amely a telepi adatok megjelenítésére szolgál, de nem képes üzemeltetési beavatkozásra. A megjelenítő rendszeren nyomon követhetőek a berendezések üzemviteli paraméterei, mely jellemzőket az adatgyűjtő három hónapig eltárolja. Az adatokból, hibajelekből következtetni lehet az egységek állapotára, az aktuális javítás vagy felújítás szükségességére. A felügyeleti rendszerről összességében elmondható, hogy homogén és a jelenlegi technológia működtetésére alkalmas, de technológiai bővülés esetén egy megnövekedett adatállományt csak a kommunikációs ciklus idő drasztikus megnövekedése árán tudná lekezelni. Jelenleg öt vízmű telepen folyik az Ivóvízminőség Javító Program megvalósítása. Az ivóvízhálózat ismertetése: A Szegedi Vízmű Zrt. ivóvízhálózata Szegeden 654,144 km hosszúságú. A hálózat 90%- a körvezetékes rendszerű, a külvárosi városrészek (Dorozsma, Szentmihály, Szőreg, Gyálarét, Tompasziget) vízellátását nagy átmérőjű, általában NÁ 300 mm- es vezetékek látják el. A hálózat kiépítettsége a jelenlegi vízigényhez képest túlméretezett. A beépítési adottságok miatt az övezetek területileg nem teljesen elhatárolhatók. A hálózatot NA 1000 és NA 700 mm-es távvezetékek, NA 200, NA 300, NA 400, NA 500 mm-es fővezetékek és NA 50, NA 80, NA 100, NA 120, NA 150 mm-es elosztóvezetékek alkotják. A vezetékek nyomvonalának % -a közforgalmi út alatt húzódik. A csövek anyaga változó. Öntöttvas cső (ö.v.) vezetékek épültek a legrégebben, melyek zömében a Belvárosban frekventált helyen találhatók. A kb évvel ezelőtt lefektetett azbesztcement (a.c.) főnyomó vezetékek közlekedési utak alatti átvezetését az akkori szemléletnek megfelelően ö.v. csövekből építették. Több helyen ezen csövek már DUCTIL (gömbgrafitos öntöttvas) csövekkel kiváltásra kerültek. Az azbesztcement (a.c.) csövek a legnagyobb mennyiségben előforduló csővezeték anyagok. Általános állapotuk közepesnek mondható. A leggyakoribb hibájuk, hogy a talajban lévő feszültségek átadásából a közlekedés dinamikus hatásaira csőtörések keletkeznek. A rugalmatlan ágyazat átadja a keletkező feszültségeket a csőnek, majd az a terhelés egyenlőtlen eloszlása miatt keresztirányban eltörik. Az NÁ 40 mm-es és NÁ 50 mm-es csővezetékek jellemzően a külső régi peremkerületekben találhatók, melyek a méretükből adódóan nyomásproblémákat okozhatnak, illetve nem képesek biztosítani a megfelelő tüzivíz mennyiséget. 13

14 Műanyag csövek (KM-PVC) állapota jónak mondható. Az NÁ 300 mm-es vezetékek anyaghiba miatti meghibásodása gyakori. Vasbeton csövek (SENTAB) anyagával több helyen van probléma, a gyártáskor beépített acélbetétek hibásak, valamint a szerelvények meghibásodnak. Ilyen cső a várost az Északi Vízművel összekötő vezeték. Acél csövek a régebbi építésűek az árvízvédelmi töltés, vasúti nyomvonal keresztezéseknél. Az út alatti átvezetéseknél újabban DUCTIL csövek kerülnek alkalmazásra. Szegeden és Algyőn a hálózat vezetékanyag szerinti összetétele az alábbi grafikonon látható: Hibastatisztika: A vízhálózat hibaelemzésekor és a felújítás, beruházás tervezésekor meghatározó tényezők a vezeték kora, átmérője, anyaga, vízminősége, talaj neme, talajvíz szintje, ágyazási viszonyok, használati értékek, valamint a terhelés (forgalom és egyéb), amiket együtt vizsgálva indokolhatják a cserét. A vezeték elavulását mutatják a fajlagos csőtörés mutatók éves magas értékei. A vízszivárgás mellett lényeges károsodás a csőhálózat hidraulikai kapacitásának csökkenése egyes utcaszakaszokon, amelyet okozhat a belső csőfal érdességének növekedése. Hibák száma Szeged (db.) (db.) (db.) (db.) (db.) 1. Aknában lévő folyások ( 1 -es kód ) Bekötésen folyások ( 2 -es kód ) Gerincvezetéken folyás Csőtörés + tokfolyás ( 3 -as kód ) Tolózáraknában lévő folyások ( 4 -es kód ) Hálózatöblítések ( 5 -ös kód ) Közkifolyók meghibásodása ( 6 -os kód )

15 7. Tűzcsap folyás ( 7 -es kód ) 8. Belső folyások ( 8 -as kód ) 9. Nem volt folyás ( 9 -es kód ) Összesen: Rekonstrukció, beruházás szükségessége: Az érintett vezetékszakaszok cseréjét számos ok indokolja. A régi öntöttvas és azbesztcement nyomócsövek kötései nem megfelelőek, és az anyaguk miatt erősen korrodáltak. Az ilyen rossz állapotú vezetékek üzemeltetése és folyamatos hibaelhárítása túl költséges. Számos szakaszt kis átmérőjű azbesztcement vezeték lát el ivóvízzel. Ezekre a csövekre jellemző a kis falvastagság, ami könnyen meghibásodáshoz vezethet, illetve, hogy a kis átmérő miatt nem képesek biztosítani a megfelelő tüzivíz mennyiséget. További meghibásodásra adhat lehetőséget az egy adott szakaszon különböző anyagú és átmérőjű vezetékek megléte. Ivóvízhálózat diagnosztika: A vízhálózat szivárgásvizsgálatát éves ütemterv alapján végzi Társaságunk, valamint az eseti bejelentések kivizsgálásával. Az ütemtervben meghatározott és frekventált helyeken történik éjszakai átfolyás mérés és zajszint adatgyűjtővel végzett előzetes hibabehatárolás. A behatárolást követően lehet a hibásnak vélt szakaszon korrelációs elven működő műszerrel a hiba pontos helyét meghatározni. A diagnosztika során nyert információkat felhasználjuk a rekonstrukció tervezése során. Ólombekötések: 15

16 Az ismert anyagú bekötővezetékeken bekövetkező hibák közel egyharmada ólom anyagú bekötővezetékeken történik, tehát az ólom anyagú bekötővezetékek sérülékenysége jelentős. Az ivóvíz ólomkoncentrációját a 201/2001. Korm. rendelet szabályozza a 98/83/EK tanácsi irányelvnek megfelelően. Eszerint az ólomkoncentráció határértéke a szolgáltatott ivóvíz vonatkozásában jelenleg 25 µg/l, december 25-től pedig 10 µg/l-re csökkent. Ezt a határértéket a fogyasztói pontnál kell biztosítani. Annak ellenére, hogy a Szegedi Vízmű Zrt. szolgáltatási határa a fogyasztásmérő, az ólomkoncentráció megengedett mértékét a fogyasztói csapon kell biztosítani. Ez számos esetben azt jelenti, hogy nem elég az ólom anyagú bekötővezetékek cseréjét elvégezni, hiszen a fogyasztói oldalon található belső hálózat is több esetben ólom anyagú, ami szintén koncentráció túllépéshez vezethet. Ezért azon fogyasztókat tájékoztattuk, ahol a belső hálózat jelentős része ólom anyagú, hogy a kormányrendelet szerinti határérték miatt szükséges a fogyasztói belső hálózat cseréje. A felújítási tervek tartalmazzák az ólom anyagú bekötések folyamatos cseréjét. Azbesztcement anyagú vezetékek: A Szegedi Vízmű Zrt. ivóvízhálózatának a fajlagos csőtörési rátája közel 0,33 db/km/év, a nem azbesztcement anyagú vezetékekre vonatkozóan ez az érték 0,13 db/km/év. Az azbesztcement anyagú vezetékek csőtörési rátája az elmúlt években az alábbiak szerint alakult. A fenti adatokból látható, hogy az azbesztcement anyagú vezetékek sérülékenysége jelentősen magasabb a vezetékhálózatra jellemző fajlagos értéknél. A fentiek alapján az azbesztcement anyagú vezetékek sérülékenységére vonatkozóan az alábbi megállapítások tehetőek: Az azbesztcement anyagú vezetékek sérülékenysége jelentősen magasabb a teljes ivóvízhálózatra vonatkozó mértéknél. A vezetékek életkora alapján a fajlagos csőtörési ráta az azbesztcement anyagú vezetékek esetében a évnél öregebb vezetékek esetében a magasabb. Az azbesztcement anyag jellemzően keresztirányú csőtörésre hajlamos, ezért nagy átmérőjű vezetékeknél a sérülés által okozott kár is jelentősebb. A várható élettartam a gyártási technológia betartásától, valamint a fektetési körülményektől egyaránt döntően függ, ezért széles határok között változhat. A nemzetközi tapasztalatok alapján az azbesztcement csövek 60 éves várható műszaki élettartamával lehet számolni. jelenleg az azbesztcement anyagú vezetékek jelentős része már túllépte a műszakilag várható élettartamát. Azbeszt termékek közegészségügyi kockázata A víziközművek területén felhasznált termékekben található azbeszt szálak kétféle formában okozhatnak egészségügyi kockázatot: 16

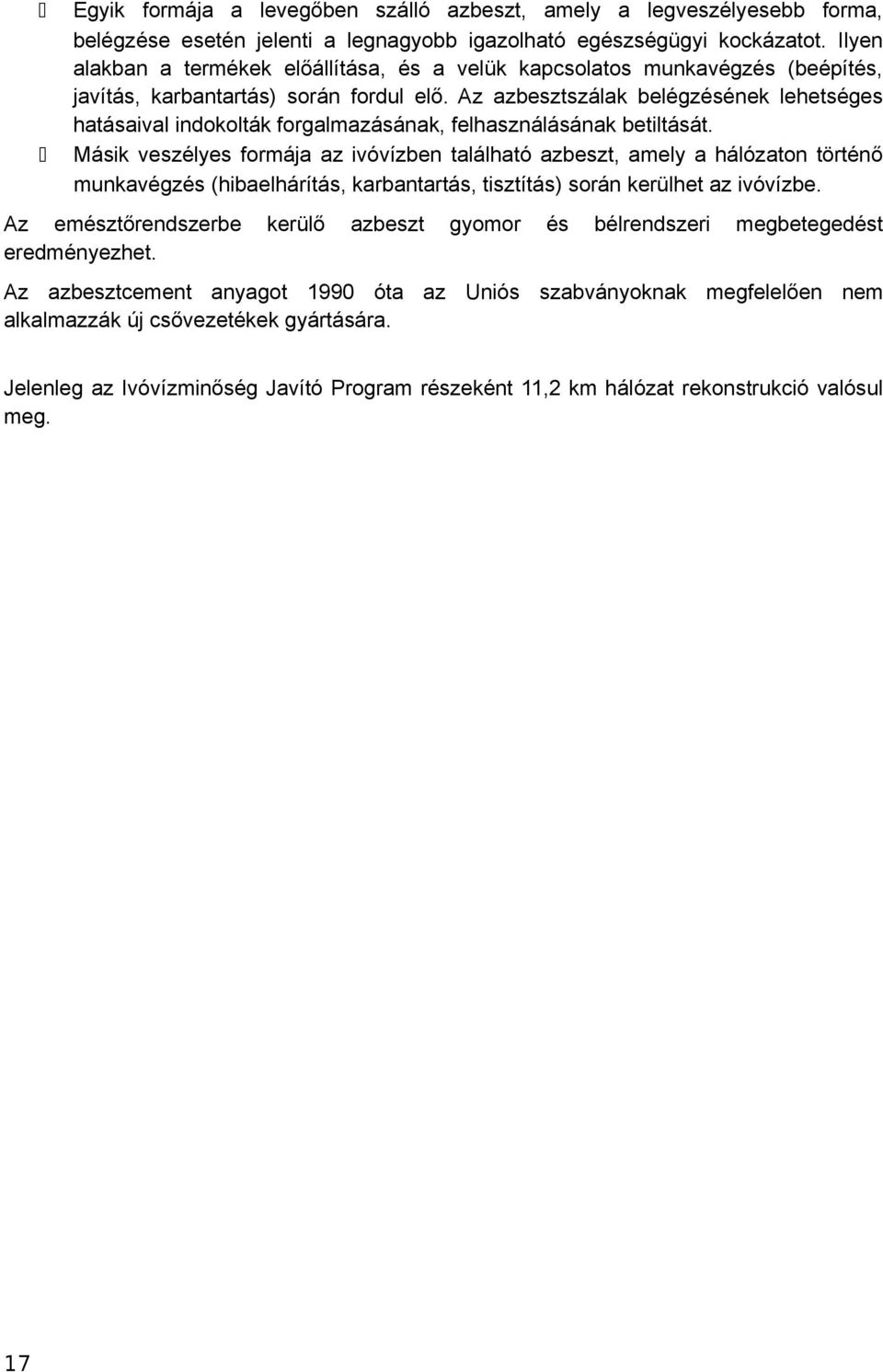

17 Egyik formája a levegőben szálló azbeszt, amely a legveszélyesebb forma, belégzése esetén jelenti a legnagyobb igazolható egészségügyi kockázatot. Ilyen alakban a termékek előállítása, és a velük kapcsolatos munkavégzés (beépítés, javítás, karbantartás) során fordul elő. Az azbesztszálak belégzésének lehetséges hatásaival indokolták forgalmazásának, felhasználásának betiltását. Másik veszélyes formája az ivóvízben található azbeszt, amely a hálózaton történő munkavégzés (hibaelhárítás, karbantartás, tisztítás) során kerülhet az ivóvízbe. Az emésztőrendszerbe kerülő azbeszt gyomor és bélrendszeri megbetegedést eredményezhet. Az azbesztcement anyagot 1990 óta az Uniós szabványoknak megfelelően nem alkalmazzák új csővezetékek gyártására. Jelenleg az Ivóvízminőség Javító Program részeként 11,2 km hálózat rekonstrukció valósul meg. 17

18 18

19 Gördülő Fejlesztési terv Beruházási terv I. ütem évi OPERATÍV terv SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: víziközművek beruházása 2015.

20 2014. szeptember SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: Beruházási terv I. ütem évi OPERATÍV terv A projektsorok bemutatása, indoklása: I/1. Vízellátás, termelés Termikus fertőtlenítő berendezés beszerzése: A vízműtelepeken beépítendő aktívszén adszorberek felülfertőződése estén a hőkezeléses fertőtlenítés jelent alternatívát a töltetben elszaporodott kórokozók ellen. Olyan fűtőberendezést kell beszerezni, megépíteni, amely képes az adszorber tartályban lévő keringtetett víztömeg felmelegítésére és hőntartására. Szolgalmi jogok rendezése: 20

21 Az ellátásért felelős a tíz évvel korábban idegen ingatlanon megépült és üzembe helyezett víziközmű tekintetében, amennyiben azok elhelyezésére vonatkozó vízvezetési szolgalmi jog alapítása nem történt meg, vagy a vízvezetési szolgalmi jogi engedély nem lelhető fel, vagy a vízvezetési szolgalmi jog az ingatlan-nyilvántartásba nem került bejegyzésre, a vízügyi hatóságtól december 31-ig kérheti a vízvezetési szolgalmi jog megállapítását, vagy a vízvezetési szolgalmi jog bejegyzésére alkalmas határozat kiadását. A vízvezetési szolgalmi jog fennállását és keletkezésének időpontját a határozatban kell megállapítani. A vízvezetési szolgalmi jog ingatlan-nyilvántartásba történő bejegyzésére a vízügyi hatóság jogerős határozata alapján kerülhet sor. Ivóvízszállító jármű beszerzése haváriás esetek enyhítésére: A haváriás helyzetek enyhítése érdekében azonnal mozgósítható ivóvizet szállító gépjármű, vagy egyéb (max. 5m3 űrtartalmú) berendezés (pl. vontatmány, vagy más eszköz) beszerzését tervezzük. I/2.Vízellátás, vízhálózat fejlesztés A beruházás elmaradása esetén a közintézményekben (Iskola, óvoda, kórház) üzemelési és ellátási zavar léphet fel. Továbbá a hálózatban üzemeltetési és vízminőségi problémákat idézhet elő, ami a közegészségügyi intézményekben nem megengedhető. Vízhálózaton elvégzendő általános fejlesztések: Szeged, Izabella híd - Napos út között (tervezés) Új vezeték: Vezeték hossza: D 315 KPE nyomócső 360 fm Leírás: A távlati fejlesztések miatta Napos úti NA 300-as a.c. vezetéket a Szeged Plázánál véget érő szintén NA 300-as a.c. vezetékkel össze kell kötni, így lehetővé válik egyben a vezetékszakaszok hidraulikus és mechanikus tisztítása is. A csomópontok kialakítása a mechanikai tisztításhoz szükséges idomok elhelyezésétől függően csapszáras, vagy aknás kivitelbe készüljenek. 21

22 NA 1000 vezeték - Pihenő utca vasúti töltés túloldala (mosatóvég kiépítés befogadó kialakításával) Leírás: Az NA 1000-es SENTAB vezeték teljes körű tisztítási feladatainak ellátása érdekében szükséges a Pihenő utcai leágazás előtt egy mosatóvég kiépítése, és ezzel párhuzamosan a befogadóig tartó csatorna kiépítése is. Leírás: NA 1000 vezeték motoros tolózárak beépítése Az NA es SENTAB vezeték biztonságosabb üzemeltetése és gyorsabb beavatkozási idő (havária) érdekében célszerű a csomópontokban motoros és távvezérelhető elzáró szerelvényeket beépíteni. Végágak összekötése ( Bérkert utca - Fő fasori mosatóvég között) kb. 380 fm, 110 KPE ivóvíz vezeték tervezése. Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek kialakulása) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Bérkert utca - Fő fasori mosatóvég között új 380 fm D 110 KPE nyomócső vezeték tervezése. Végágak összekötése (Zátony utca - Egres utca között) kb. 560 fm, 90 KPE ivóvíz vezeték tervezése. Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek kialakulása) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Zátony u. - Egres u. között új 560 fm D 90 KPE nyomócső vezeték tervezése. 22

23 KPE Végágak összekötése Északi sor (Vándor utca - Láp utca között) kb. 100 fm, 90 Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek kialakulása) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Vándor utca - Láp utca között új 100 fm D 90 KPE nyomócső vezeték tervezése, kivitelezése Végágak összekötése Szerb utca (Fácán utca - Vágóhíd utca felé tűzcsapig) kb.100 fm, 90 KPE Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek kialakulása) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Fácán utca - Vágóhíd utca felé a tűzcsapig új 100 fm D 90 KPE nyomócső nyomócső vezeték tervezése, kivitelezése. Végágak összekötése (Közép fsr. - Marostői között) Tisza védtöltés lábánál kb. 480 fm, 90 KPE ivóvíz vezeték tervezése Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek kialakulása) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Közép fasor - Marostői utca között új 480 fm D 90 KPE nyomócső vezeték tervezése. Rév utcai 400-as vezeték gépházzal történő összekötése, 400 KPE vezeték tervezése Leírás: A jelenlegi nyomvonalon kiosztásra került építési telkeken épült magánházak miatt nem hozzáférhető a vezeték. Ezért a jövőben esetlegesen bekövetkező meghibásodás miatti karbantartás megkönnyebbítése, és az épületek állagának megóvása érdekében a vezetéket új nyomvonalra kell áthelyezni. 23

24 Tervezendő új vezeték: D 400 KPE nyomócső. EU-s pályázatok önerejének finanszírozására képzett tartalékkeret Jövőben kiírandó és a Vízügyi Építési Alapot érintő EU-s, Operatív és hazai pályázatok önrészének biztosítása érdekében történne ezen keret felhasználása. Rendkívüli helyzetből adódó azonnali feladatok: A beruházási ütem során jelentkező váratlan, előre nem tervezhető, de azonnali megoldást igénylő havária jellegű feladatok megoldására biztosított tartalék keret. Gördülő Fejlesztési terv Beruházási terv II. ütem évi Középtávú terv SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás 24

25 MEKH kód: víziközművek, beruházása szeptember SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: Beruházási terv II. ütem évi Középtávú terv A projektsorok bemutatása, indoklása: II/1. Vízellátás, termelés Vízmű telepek, víztornyok 25

26 Sziksósi vízműtelep: Kutak fúrása, kútfejek, gépészet elektromos vezérlés kialakítása, kútház telepítése: A technológiai fejlesztés megvalósulása estén - a Fürdőnek korábban átadott kút helyett új kút (kutak) fúrásával kell a telep termelését kiegészíteni. Sziksósi Vízmű telep: Arzén- és ammónium-mentesítő tisztítási technológia tervezése és engedélyeztetése és kivitelezése I. - II. ütem A Szeged-Algyő Ivóvíz-minőség Javító Program keretében megvalósuló fejlesztésekből a korábbi pénzügyi korlátok miatt - kimaradt a Sziksósi vízműtelep technológiai fejlesztése. A telep adottságai (nagy terület, jó állapotú medence és gépház), valamint a dorozsmai és a sziksósi vezetékhálózat biztonságos üzemeltetésének szempontjai (hálózatöblítés lehetősége a telep irányából, Szegedről történő betáplálás meghibásodás estén képes a terület ellátására) miatt fenntartása és további üzemeltetése szükségszerű. II. sz. Vízmű telep: Tisztított-víz tárolómedence építés 300 m3: A Szeged-Algyő Ivóvíz-minőség Javító Program tervezésének jelen fázisában úgy vélhető, hogy a II.sz. vízműtelepen nem épül tisztított víz tároló medence. Ennek hiányában a technológia folyamatos, kiegyensúlyozott üzemeltetése nem látszik biztosítottnak. Sziksósi Vízmű telep: Csapadék-, medence túlfolyó- és technológiai öblítővíz elvezető csatorna tervezése és kivitelezése a befogadóig: Célszerű megépíteni egy (kb. 450 m hosszú, DN 300-as) csapadékelvezető csatornát a Domaszéki-főcsatornáig, amely segítségével lehetővé válik a sziksósi gerinchálózat öblítése. A telepen jelenleg sem kommunális, sem csapadékvíz elvezetési lehetőség sincs. A víztároló medence túlfolyó vezetékét a Sziksósfürdő medencéjébe kötötték. Diesel üzemű 200 kw teljesítményű aggregátor beszerzése: A vízmű telepek áramellátás zavara esetén történő üzemeltetéséhez nem áll rendelkezésre megfelelő teljesítményű aggregátor. Az ivóvíz tisztítási technológiák hosszabb idejű leállása estén a töltetekben bepangó vízben elszaporodnak a mikroorganizmusok. Az elektromos rendszer okozta havária helyzetek elkerülése érdekében szükséges az áramfejlesztő beszerzése. Töltés u. víztorony: UV fertőtlenítő berendezés telepítése a víztoronyba 26

27 A víztornyok töltő-ürítő vezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. Tarjáni víztorony: UV fertőtlenítő berendezés telepítése a víztoronyba A víztornyok töltő-ürítő vezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. Rókusi víztorony: UV fertőtlenítő berendezés telepítése a víztoronyba A víztornyok töltő-ürítő vezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. Szent István téri víztorony: UV fertőtlenítő berendezés telepítése a víztoronyba A víztornyok töltő-ürítő vezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. II/2.Vízellátás, vízhálózat fejlesztés A beruházás elmaradása esetén a közintézményekben (Iskola, óvoda, kórház) üzemelési és ellátási zavar léphet fel. Továbbá a hálózatban üzemeltetési és vízminőségi problémákat idézhet elő, ami a közegészségügyi intézményekben nem megengedhető. Vízhálózaton elvégzendő általános fejlesztések: Leírás: Végágak összekötése (Közép fasor. - Marostői u. között) a Tisza védtöltés lábánál A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek megszüntetése) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Közép fasor. - Marostői u. között új 480 fm kivitelezése. 27 D 90 KPE nyomócső vezeték építése,

28 Végágak összekötése Bérkert utca - Fő fasori mosatóvég között Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek megszüntetése) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Bérkert utca - Fő fasori mosatóvég között új 380 fm építése, kivitelezése. D 110 KPE nyomócső vezeték Végágak összekötése Zátony u. - Egres u. között Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek megszüntetése) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Zátony utca. - Egres utca. között új 560 fm kivitelezése. D 90 KPE nyomócső vezeték építése, Végágak összekötése Fraknói utca - Hernyós utca között között kb. 100 fm, 90 KPE ivóvíz vezeték tervezése, kivitelezése. Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek megszüntetése) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Fraknói utca - Hernyós utca között új 200 fm D 90 KPE nyomócső vezeték tervezése, kivitelezése. Végágak összekötése Lomb utca - Nyárfa utca között kb. 110 fm, 90 KPE ivóvíz vezeték tervezése, kivitelezése. 28

29 Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek megszüntetése) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Lomb utca - Nyárfa utca között új 110 fm D 90 KPE nyomócső vezeték tervezése, kivitelezése Végágak összekötése Kiserdő sor (Kénytelen sor - Ecsedi G. u. között) kb. 450 fm, 90 KPE ivóvíz vezeték tervezése, kivitelezése. Leírás: A végágak összekötése a megfelelő vízminőség fenntartása miatt (pangó vizek megszüntetése) és a mechanikai tisztítás feltételeinek megteremtése érdekében fontos feladat. Feladat: A Kiserdő sor (Kénytelen sor - Ecsedi G. u. között) új 450 fm D 90 KPE nyomócső vezeték tervezése, kivitelezése Kiskundorozsma - Sziksósfürdő összekötése - Dorozsmai végágakkal együtt kb fm, 315 KPE Leírás: Sziksósfürdő jelenleg csak a Széksósi út alatt húzódó vezetékkel kapcsolódik a hálózathoz, ezért az egyes hálózattisztítási munkálatok során az egész településrészen vízhiány léphet fel, ha a Sziksósi vízműtelep nem üzemel. A körvezetékes rendszer kialakítása érdekében a Tárnokfű utca végétől kiindulva az M5- ös autópálya alatt meglévő védőcsöveken keresztül a Vályogos utcai NA 300- as KM-PVC vezetékkel célszerű összekötni Sziksósfürdő városrészt. Ezzel párhuzamosan a Kiskundorozsma végén lévő végágakat is össze lehet kötni az épülő távvezetékkel. Leírás: NA vezetékek motoros tolózár beépítése Az NA as vezetékek biztonságosabb üzemeltetése és gyorsabb beavatkozási idők (havária) érdekében célszerű a csomópontokban motoros és távvezérelhető elzáró szerelvényeket beépíteni. Rév utcai 400- as vezeték gépházzal történő összekötése, 400 KPE vezeték építése, kivitelezése 29

30 Leírás: A jelenlegi nyomvonalon kiosztásra került építési telkeken épült magánházak miatt nem hozzáférhető a vezeték. A jövőben esetlegesen bekövetkező meghibásodás miatti karbantartás megvalósítása, és az épületek állagának megóvása érdekében a vezetéket új nyomvonalra kell áthelyezni. Építendő új vezeték: D 400 KPE nyomócső. Leírás: Kiss E. u. (Széchenyi tér - Fekete sas u. között) A megfelelő vízminőség fenntartása miatt (pangó vizek megszüntetése) és a biztonságosabb üzemetetés miatt szükséges a vezeték összekötése a Fekete sas utcai vezetékkel. Tolózár kiépítése szükséges a Fekete sas u. - Kiss E. utca sarkán. Építendő új vezeték: 50 fm D 90 KPE nyomócső. Szolgalmi jog rendezése A Vízellátását szolgáló vízvezetékek egy része a privatizáció és a különböző földterületek eladása következtében magántulajdonba került földterület alatt halad. Fel kell térképezni, és ez alapján javasolt ezen vezetékek szolgalmi jogos bejegyzésének az elvégzése. Az ellátásért felelős a tíz évvel korábban idegen ingatlanon megépült és üzembe helyezett víziközmű tekintetében, amennyiben azok elhelyezésére vonatkozó vízvezetési szolgalmi jog alapítása nem történt meg, vagy a vízvezetési szolgalmi jogi engedély nem lelhető fel, vagy a vízvezetési szolgalmi jog az ingatlan-nyilvántartásba nem került bejegyzésre, a vízügyi hatóságtól december 31-ig kérheti a vízvezetési szolgalmi jog megállapítását, vagy a vízvezetési szolgalmi jog bejegyzésére alkalmas határozat kiadását. A vízvezetési szolgalmi jog fennállását és keletkezésének időpontját a határozatban kell megállapítani. A vízvezetési szolgalmi jog ingatlan-nyilvántartásba történő bejegyzésére a vízügyi hatóság jogerős határozata alapján kerülhet sor. Havária esetek tartalék keret Természeti csapás vagy emberi tevékenység során előállt váratlan vészhelyzet esetén szükséges beavatkozások pénzügyi fedezete, amelyek elhárításának elmaradása, vagy időben történő elhúzódása veszélyezteti az emberi egészséget vagy a környezetet. EU-s pályázatok önerejének finanszírozására képzett tartalékkeret 30

31 Jövőben kiírandó és a Vízügyi Építési Alapot érintő EU-s, Operatív és hazai pályázatok önrészének biztosítása érdekében történne ezen keret felhasználása. Rendkívüli helyzetből adódó azonnali feladatok: A beruházási ütem során jelentkező váratlan, előre nem tervezhető, de azonnali megoldást igénylő havária jellegű feladatok megoldására biztosított tartalék keret. Gördülő Fejlesztési terv Beruházási terv III. ütem évi Hosszú távú terv 31 SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás

32 MEKH kód: víziközművek beruházása szeptember SEVÍZ - SZ-IV Szeged, Közműves ivóvízellátás MEKH kód: Beruházási terv III. ütem évi HOSSZÚTÁVÚ terv A projektsorok bemutatása, indoklása: III/1. Vízellátás, termelés Vízmű telepek, víztornyok 32

33 II. sz. vízmű: UV fertőtlenítő berendezés telepítése A vízmű telepek nyomóvezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. III. sz. vízmű: UV fertőtlenítő berendezés telepítése A vízmű telepek nyomóvezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. IV. sz. vízmű: UV fertőtlenítő berendezés telepítése A vízmű telepek nyomóvezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. V. sz. vízmű: UV fertőtlenítő berendezés telepítése A vízmű telepek nyomóvezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. Északi vízmű: UV fertőtlenítő berendezés telepítése A vízmű telepek nyomóvezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. Sziksósi vízmű: UV fertőtlenítő berendezés telepítése A vízmű telepek nyomóvezetékeibe építendő UV fertőtlenítő berendezések csökkentik a hálózati utófertőződések kockázatát. Az UV fertőtlenítés jó alternatívát nyújt a klór-rezisztens mikroorganizmusok elpusztítására. 33 EU-s pályázatok önerejének finanszírozására képzett tartalékkeret

34 Jövőben kiírandó és a Vízügyi Építési Alapot érintő EU-s, Operatív és hazai pályázatok önrészének biztosítása érdekében történne ezen keret felhasználása. Rendkívüli helyzetből adódó azonnali feladatok: A beruházási ütem során jelentkező váratlan, előre nem tervezhető, de azonnali megoldást igénylő havária jellegű feladatok megoldására biztosított tartalék keret. III/2.Vízellátás, vízhálózat fejlesztés Az ivóvízhálózat ellátottsága szeged város területén 100%-os. A végágak összekötésének befejezését követően éves időtávra nem látszik előre új beruházási feladat. Célszerűnek tartjuk a hosszú távú fejlesztésekre szánt fel nem használt költségkeretet a meglévő üzemelő hálózat felújítási és pótlási keretének a megnövelésére fordítani. 34

35 Gördülő fejlesztési terv a időszakra BERUHÁZÁSOK ÖSSZEFOGLALÓ TÁBLÁZATA A tervet benyújtó szervezet megnevezése: Önkormányzata ellátásért felelős / ellátásért felelősök képviselője / víziközmű-szolgáltató * Víziközmű-szolgáltató megnevezése: Szegedi Vízmű Zrt. Víziközmű-szolgáltatási ágazat megnevezése: Közműves ivóvízellátás - TERMELÉS Véleményeltérést megfogalmazó érintett fél megnevezése: Víziközmű-rendszer kódja: ** Tervezett nettó Megvalósítás Vízjogi Tervezett időtáv A beruházás ütemezése a tervezési időszak évei szerint Fontossági Az érintett ellátásért költség időtartama Beruházás megnevezése létesítési/elvi Forrás megnevezése sorrend felelős(ök) megnevezése (rövid / közép / engedély száma (eft) Kezdés Befejezés hosszú) ,00 1. Rendkívüli helyzetből adódó azonnali feladatok Rövid X Önkormányzata Önkormányzata ,00 2. Termikus fertőtlenítő berendezés beszerzése (82 C) Engedély köteles Rövid X Önkormányzata Önkormányzata Önkormányzata ,00 3. Szolgalmi jogok rendezése Vízügyi Építési Alap Rövid X Ivóvízszállító jármű beszerzése haváriás esetek Önkormányzata ,00 4. Vízügyi Építési Alap Rövid X enyhítésére Önkormányzata , %-os tartalékkeret Vízügyi Építési Alap Rövid X EU-s pályázatok önerejének finanszírozására képzett Önkormányzata ,00 6. Vízügyi Építési Alap Rövid X tartalékkeret Önkormányzata ,00 7. Rendkívüli helyzetből adódó azonnali feladatok Vízügyi Építési Alap Közép X Sziksósi Vízmű: Kutak fúrása, kútfejek, gépészet Önkormányzata ,00 8. Engedély köteles Vízügyi Építési Alap Közép X X elektromos vezérlés kialakítása, kútház telepítése Sziksósi Vízmű: Arzén- és ammónium-mentesítő tisztítási 9. technológia tervezése és engedélyeztetése és Engedély köteles Vízügyi Építési Alap Közép X X Önkormányzata ,00 kivitelezése I - II. ütem %-os tartalékkeret Vízügyi Építési Alap Közép X X Önkormányzata ,00 EU-s pályázatok önerejének finanszírozására képzett 11. Vízügyi Építési Alap Közép X tartalékkeret Önkormányzata , Rendkívüli helyzetből adódó azonnali feladatok Vízügyi Építési Alap Közép X Önkormányzata , II. sz. vízmű: Tisztítottvíz tárolómedence építés 300 m3 Engedély köteles Vízügyi Építési Alap Közép X Önkormányzata , %-os tartalékkeret Vízügyi Építési Alap Közép X Önkormányzata 4 800,00 EU-s pályázatok önerejének finanszírozására képzett 15. Vízügyi Építési Alap Közép X tartalékkeret Önkormányzata , Rendkívüli helyzetből adódó azonnali feladatok Vízügyi Építési Alap Közép X Önkormányzata ,00 Sziksósi Vízmű: Csapadék-, medence túlfolyó- és 17. technológiai öblítővíz elvezető csatorna tervezése és Engedély köteles Vízügyi Építési Alap Közép X Önkormányzata ,00 kivitelezése a befogadóig Diesel üzemű 200 kw teljesítményű aggregátor 18. Vízügyi Építési Alap Közép X beszerzése Önkormányzata , %-os tartalékkeret Vízügyi Építési Alap Közép X Önkormányzata 6 750,00 EU-s pályázatok önerejének finanszírozására képzett 20. Vízügyi Építési Alap Közép X tartalékkeret Önkormányzata , Rendkívüli helyzetből adódó azonnali feladatok Vízügyi Építési Alap Közép X Önkormányzata ,00 Töltés u. víztorony: UV fertőtlenítő berendezés telepítése 22. Vízügyi Építési Alap Közép X DN 300 (500m3/ó) Önkormányzata ,00 Tarjáni víztorony: UV fertőtlenítő berendezés telepítése 23. Vízügyi Építési Alap Közép X DN 300 (500m3/ó) Önkormányzata ,00 Rókusi víztorony: UV fertőtlenítő berendezés telepítése 24. Vízügyi Építési Alap Közép X DN 400 (500m3/ó) Önkormányzata ,00 Szent István téri Víztorony: UV fertőtlenítő berendezés 25. Vízügyi Építési Alap Közép X telepítése DN 300 (500m3/ó) Önkormányzata , %-os tartalékkeret Vízügyi Építési Alap Közép X Önkormányzata 8 400,00 EU-s pályázatok önerejének finanszírozására képzett 27. Vízügyi Építési Alap Közép X tartalékkeret Önkormányzata , Rendkívüli helyzetből adódó azonnali feladatok Vízügyi Építési Alap Hosszú X Önkormányzata , II. sz. vízmű: UV fertőtlenítő berendezés telepítése Vízügyi Építési Alap Hosszú X Önkormányzata , III. sz. vízmű: UV fertőtlenítő berendezés telepítése Vízügyi Építési Alap Hosszú X Önkormányzata , IV. sz. vízmű: UV fertőtlenítő berendezés telepítése Vízügyi Építési Alap Hosszú X Önkormányzata , %-os tartalékkeret Vízügyi Építési Alap Hosszú X Önkormányzata ,00 EU-s pályázatok önerejének finanszírozására képzett 33. Vízügyi Építési Alap Hosszú X tartalékkeret Önkormányzata , Rendkívüli helyzetből adódó azonnali feladatok Vízügyi Építési Alap Hosszú X Önkormányzata , V. sz. vízmű: UV fertőtlenítő berendezés telepítése Vízügyi Építési Alap Hosszú X Önkormányzata , Északi vízmű: UV fertőtlenítő berendezés telepítése Vízügyi Építési Alap Hosszú X Önkormányzata , Sziksósi vízmű: UV fertőtlenítő berendezés telepítése Vízügyi Építési Alap Hosszú X Önkormányzata , %-os tartalékkeret Vízügyi Építési Alap Hosszú X Önkormányzata ,00 EU-s pályázatok önerejének finanszírozására képzett 39. Vízügyi Építési Alap Hosszú X tartalékkeret Önkormányzata , Rendkívüli helyzetből adódó azonnali feladatok Vízügyi Építési Alap Hosszú X X X X X X X X Önkormányzata ,00 Ivóvíz minőség ellenőrző labor- és technológiai műszerek, 41. Vízügyi Építési Alap Hosszú X X X X X X X X analizátorok beszerzése Önkormányzata , %-os tartalékkeret Vízügyi Építési Alap Hosszú X X X X X X X X Önkormányzata ,00 EU-s pályázatok önerejének finanszírozására képzett 43. Vízügyi Építési Alap Hosszú X X X X X X X X tartalékkeret Önkormányzata ,00 Ivóvíz Termelés Összesen: ,00 35
