Dugaszolható- és NYÁK-relék - Áttekintés

Átírás

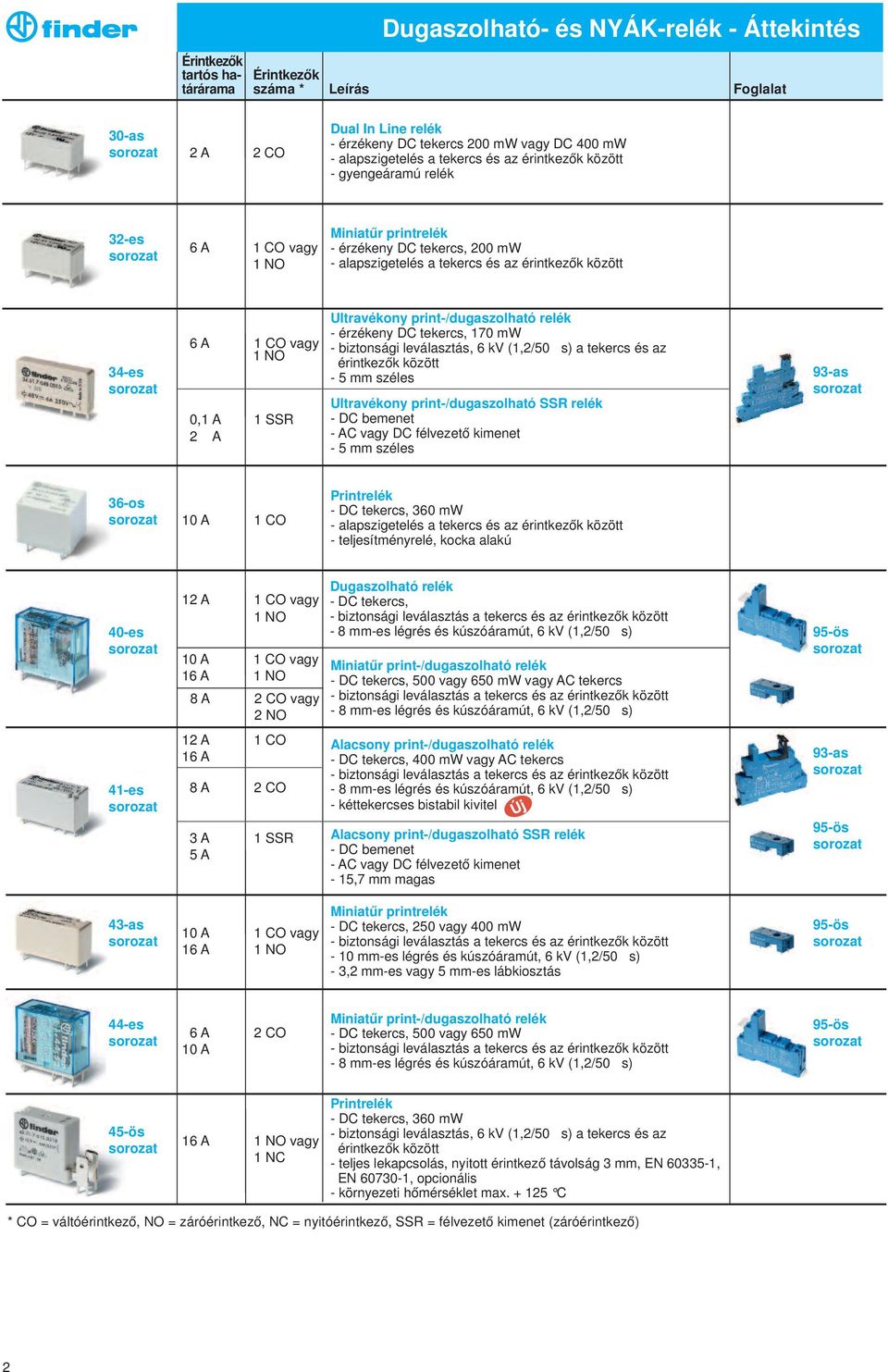

1 Dugaszolható- és NYÁK-relék - Áttekintés tartós ha- tárárama száma * Leírás Foglalat 30-as 2 A 2 CO Dual In Line relék - érzékeny DC tekercs 200 mw vagy DC 400 mw - gyengeáramú relék 32-es 6 A 1 CO vagy 1 NO Miniatűr printrelék - érzékeny DC tekercs, 200 mw 34-es 6 A 1 CO vagy 1 NO 0,1 A 1 SSR 2 A Ultravékony print-/dugaszolható relék - érzékeny DC tekercs, 170 mw - 5 mm széles Ultravékony print-/dugaszolható SSR relék - DC bemenet - AC vagy DC félvezető kimenet - 5 mm széles 93-as 36-os 1 CO Printrelék - DC tekercs, 360 mw - teljesítményrelé, kocka alakú 40-es 12 A 1 CO vagy 1 NO 1 CO vagy 1 NO 2 CO vagy 2 NO Dugaszolható relék - DC tekercs, Miniatűr print-/dugaszolható relék - DC tekercs, 500 vagy 650 mw vagy AC tekercs 41-es 12 A 1 CO 2 CO 3 A 1 SSR Alacsony print-/dugaszolható relék - DC tekercs, 400 mw vagy AC tekercs - kéttekercses bistabil kivitel Alacsony print-/dugaszolható SSR relék - DC bemenet - AC vagy DC félvezető kimenet - 15,7 mm magas 93-as 43-as 1 CO vagy 1 NO Miniatűr printrelék - DC tekercs, 250 vagy 400 mw - 10 mm-es légrés és kúszóáramút, 6 kv (1,2/50 μs) - 3,2 mm-es vagy 5 mm-es lábkiosztás 44-es 6 A 2 CO Miniatűr print-/dugaszolható relék - DC tekercs, 500 vagy 650 mw 45-ös 1 NO vagy 1 NC Printrelék - DC tekercs, 360 mw - teljes lekapcsolás, nyitott érintkező távolság 3 mm, EN , EN , opcionális - környezeti hőmérséklet max C * CO = váltóérintkező, NO = záróérintkező, NC = nyitóérintkező, SSR = félvezető kimenet (záróérintkező) 2

2 Dugaszolható- és NYÁK-relék - Áttekintés tartós ha- tárárama száma * Leírás Foglalat 46-os 2 CO 1 CO Miniatűr ipari relék - DC tekercs, 500 mw vagy AC tekercs - rögzíthető teszt nyomógomb és mechanikus kapcsolási állapot látjelzés 97-es 50-es 1 NO+1 NC 2 CO Biztonsági relék (EN 50205) - DC tekercs, 700 mw - mechanikailag egymáshoz reteszelt (kényszerműködtetésű) érintkezők, az EN szabvány szerinti B típusú bizt. relé 55-ös 2 CO 7 A 4 CO Miniatűr ipari relék - zárható teszt nyomógomb és mechanikus kapcsolási állapot látjelzés, alapkivitel a 2 és 4 váltóérintkezős változatoknál 94-es 56-os 2 CO 12 A 2 NO 4 CO Miniatűr teljesítményrelék - zárható teszt nyomógomb és mech. kapcsolási állapot látjelzés - érintkező nyitási távolság 1,5 mm a 2 záróérintkezős változat esetén opcionális 96-os 60-as 2 CO Ipari relék, 8 vagy 11 pólusú foglalat - zárható teszt nyomógomb és mech. kapcsolási állapot látjelzés - választható kettős érintkezők 90-es 62-es 2 CO 2 NO 3 NO vagy opcionálisan biztonsági leválasztás, 6 kv (1,2/50 μs) a tek. és az érintk. között - kivitel ívfúvó mágnessel DC terhelések kapcsolására - zárható teszt nyomógomb és mech. kapcsolási állapot látjelzés - a nyitott érintkező távolság 3 mm, a 2 NO/3 NO változatok esetén 92-es 65-ös 20 A 1 NO+1 NC 30 A 1 NO - szerelhető NYÁK-ba, szerelőlapra vagy 35 mm-es sínre, EN TH35 - a nyitott érintkező távolság 3 mm, az 1 NO változat esetén 66-os 30 A 2 CO vagy 2 NO - biztonsági leválasztás, 6 kv (1,2/50 μs) a tek. és az érintk. között - szerelhető NYÁK-ba, szerelőlapra vagy 35 mm-es sínre, EN TH35 - Ex robbanásbiztos kivitel választható 67-es 50 A 2 NO 3 NO - 2 vagy 3 záróérintkező (hídérintkezők) -a nyitott érintkezők távolsága 3 mm vagy 5,2 mm, a VDE , EN , EN szerint - 1,5 mm távolság a NYÁK-lap és a reléalaplap között * CO = váltóérintkező, NO = záróérintkező, NC = nyitóérintkező 3

3 - Áttekintés száma * Leírás 38-as 6 A 1 CO 2 CO 2 A 1 SSR 3 A / 1 SSR - DC vagy AC/DC vezérlés - csatoló relé modulok EMR vagy SSR kimenettel - AC maradékáramok söntölésére alkalmas kivitel is választható - csavaros vagy húzórugós csatlakozások - 6,2 mm vagy 14 mm széles (SSR = Optocsatolók) 39-es 6 A 1 CO 2 A 1 SSR - 6.2mm széles - DC vagy AC/DC vezérlés - maradékáramok söntölésére alkalmas kivitelek - extra védelem cserélhető biztosító betéttel - nyolcfunkciós időrelé kivitel - csavaros vagy push in csatlakozások 48-as 1 CO 2 CO - csavaros, húzórugós vagy push in csatlakozások - 15,8 mm széles 4C jelű 1 CO 2 CO - zárható teszt nyomógomb, LED-es vagy mechanikus kapcsolási állapot látjelzés - csavaros, húzórugós vagy push in csatlakozások - 15,8 mm széles 58-as 2 CO 7 A 4 CO - zárható teszt nyomógomb, LED-es vagy mechanikus kapcsolási állapot látjelzés - csavaros, húzórugós vagy push in csatlakozások - 27 mm széles 99-es Állapotjelző és EMC - védőmodulok A választott modul típusától függően a következők teljesülnek: - a relétekercs kikapcsolásakor keletkező feszültségcsúcsok csökkentése - a tekercs gerjesztett állapotának LED-es kijelzése - DC tekercs esetén téves bekötés elleni dióda a es típusnál - maradékáram söntölő modulok 4 * CO = váltóérintkező, NO = záróérintkező, NC = nyitóérintkező, SSR = félvezető kimenet (záróérintkező) A csatoló relé modulok LED-es állapotjelzéssel / EMC védőmodullal / műanyag rögzítő- és kiemelő kengyellel / felirati tábla hellyel rendelkeznek.

4 70-es 71-es 72-es 6 A Fogyasztásmérők, felügyeleti- és időrelék - Áttekintés Funkció Készülék leírás Egy- és háromfázisú hálózatok felügyelete Választható felügyeleti funkciók: fesz. csökkenés, fesz. növekedés, fesz. növekedés és -csökkenés, fáziskiesés, fázissorrend, aszimmetria és nullavezető szakadása Hálózat felügyelet - fesz. csökkenés/növekedés - fázisaszimmetria - fázissorrend - fáziskiesés Áram és feszültség felü gyelet, hőmérsékletellenőrzés PTC-vel Vezetőképes folyadékok szintfelügyelete Az úszó szintkapcsolók különféle folyadékok, szennyvizek szintjének szabályozására alkalmasak Felügyeleti relék - kimeneti érintkező: 1 váltó 6, (17,5, 35 mm széles) 2 váltó, (22,5 mm széles) - pozitív biztonsági logika - hiba érzékelésekor a záróérintkező nyit - a kezelőgombok lapos vagy keresztcsavarhúzóval egyaránt állíthatók - színes LED-es állapotjelzés - 35 mm-es szerelősínre (EN TH35) rögzíthető Villamos felügyeleti relék - a kapcsolási érték rögzített vagy állítható - egyfázisú vagy háromfázisú rendszerekhez - pozitív biztonsági logika - LED-es állapotjelzés - 35 mm széles Folyadékszintfigyelő relék - érzékenység állítható 450 kω-ig vagy rögzített - alternatív átkapcsoló relé két fogyasztó felváltva történő működtetéséhez Úszó szintkapcsolók - 1 CO (váltóérintkező) - 20 A 250 V AC (cosϕ = 1) vagy / 250 V AC (cosϕ = 0,6 ) - 2 vagy 3 egymástól elválasztott vízmentes légkamrával, amely a kapcsoló kontaktust is tartalmazza - választható kábelhossz: 5 m, 10 m, 15 m vagy 20 m - a kábel külső szigetelésének anyaga PVC vagy polikloroprén - folyadékok ürítésére vagy töltésére 77-es 2 30 A 40 A 50 A Bekapcsolás a fesz. nullaátmeneténél vagy pillanatnyi értékénél Félvezető relék (SSR) - nagy bekapcsolási áramú terhelések kapcsolására - nagy villamos élettartam - 17,5 mm széles, 35 mm-es sínre rögzíthető kivitel - hokipakk kivitel, 30/40/50 A 78-as Kapcsolóüzemű tápegységek Tápegységek - túlterhelés- és zárlatvédelem a kimeneten automatikus újraindítással (hiccup-üzem) - bemenet: ( ) V AC 50/60 Hz vagy 220 V DC - alacsony üresjárási teljesítmény < 0,4 W - automatikus vagy kézi redundáns üzemhez külső diódákon keresztül párhuzamosan kapcsolható - kétfokozatú tápegység aktív teljesítménytényező korrekcióval (PFC) 7E 20 A 32 A 6 Közvetlen bekötésű elektronikus fogyasztásmérők 32 A, 6 vagy 3 x 6 Elektronikus fogyasztásmérők SO impulzuskimenettel Elektronikus fogyasztásmérők M-BUS vagy MODBUS csatoló felülettel - 1- és 3-fázisú váltakozóáramú - az SO impulzuskimenet (DIN 43864) alkalmas központi tarifavezérlőhöz történő csatlakoztatásra - opcionálisan MID elszámolási mérők is 7F Ventilátorok beépített szűrővel Kilépő szűrők Kapcsolószekrények szellőztetése - légáram (14 470) m³/h (külön rendelendő kilépő szűrővel) - légáram (24 630) m³/h (szabadkifúvásos, bemeneti szűrővel) - névleges teljesítmény: ( ) W - névleges ü zemi feszültség: V AC (50/60 Hz) vagy 24 V DC 7H Kapcsolószekrények fűtőegységei Kapcsolószekrények fűtése - fűtőteljesítmény (10 550) W - tápfeszültség ( ) V AC/DC vagy 230 V AC (50/60 Hz) - kettős szigetelésű műanyag készülékház - vezetőképes részek érintése ellen védett kialakítás 7L Kapcsolószekrények LED-es világítása Kapcsolószekrények LED-es világítása - energiatakarékos a LED-es technológia - teljesítményfelvétel: 5 W - széles tápfeszültség tartomány: ( ) V DC vagy ( ) V AC - mozgásérzékelés, ajtókapcsoló - csavaros, mágneses vagy bilincses rögzítés 07-es Dugaszolóaljzatok kapcsolószekrényekbe CEE 7/4 csatlakozás rendszerrel Dugaszolóaljzatok - csavaros vezetékcsatlakozás - sárga színű dugaszolóaljzat a kapcsolószekrény főkapcsolója elé - LED-es állapotjelzés (alapkivitel) 5

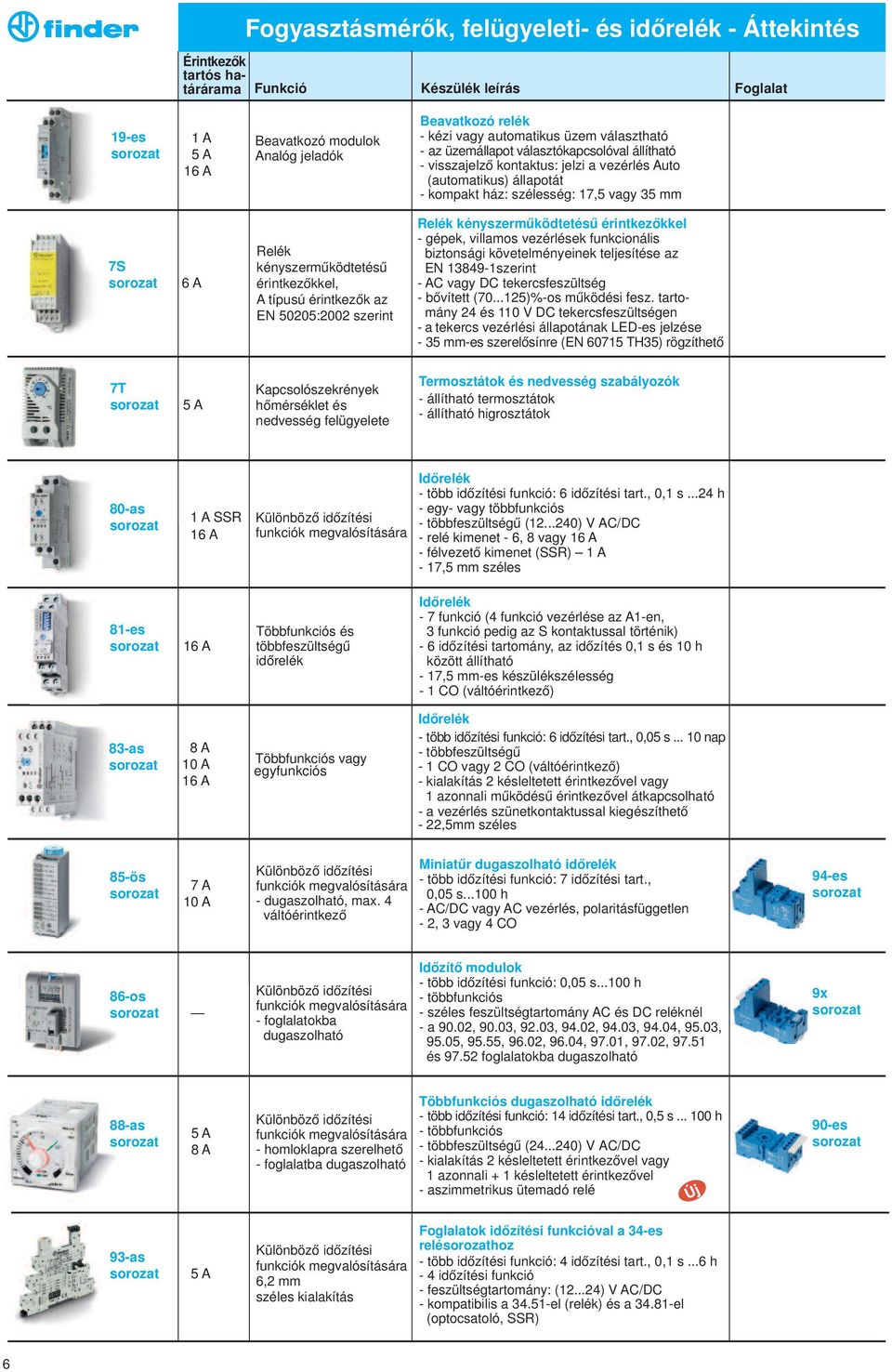

5 Fogyasztásmérők, felügyeleti- és időrelék - Áttekintés Funkció Készü lék leírás Foglalat 19-es 1 A Beavatkozó modulok Analóg jeladók Beavatkozó relék - kézi vagy automatikus üzem választható - az üzemállapot választókapcsolóval állítható - visszajelző kontaktus: jelzi a vezérlés Auto (automatikus) állapotát - kompakt ház: szélesség: 17,5 vagy 35 mm 7S 6 A Relék kényszerműködtetésű érintkezőkkel, A típusú érintkezők az EN 50205:2002 szerint Relék kényszerműködtetésű érintkezőkkel - gépek, villamos vezérlések funkcionális biztonsági követelményeinek teljesítése az EN szerint feszültség - bővített ( )%-os működési fesz. tartomány 24 és 110 V DC tekercsfeszü ltségen - a tekercs vezérlési állapotának LED-es jelzése - 35 mm-es szerelősínre (EN TH35) rögzíthető 7T Kapcsolószekrények hőmérséklet és nedvesség felügyelete Termosztátok és nedvesség szabályozók - állítható termosztátok - állítható higrosztátok 80-as 1 A SSR Időrelék - több időzítési funkció: 6 időzítési tart., 0,1 s...24 h - egy- vagy többfunkciós - többfeszültségű ( ) V AC/DC - relé kimenet - 6, 8 vagy - félvezető kimenet (SSR) 1 A - 17,5 mm széles 81-es Többfunkciós és többfeszültségű időrelék Időrelék - 7 funkció (4 funkció vezérlése az A1-en, 3 funkció pedig az S kontaktussal történik) - 6 időzítési tartomány, az időzítés 0,1 s és 10 h között állítható - 17,5 mm-es készülékszélesség - 1 CO (váltóérintkező) 83-as Többfunkciós vagy egyfunkciós Időrelék - több időzítési funkció: 6 időzítési tart.,0,05 s nap - többfeszültségű - 1 CO vagy 2 CO (váltóérintkező) - kialakítás 2 késleltetett érintkezővel vagy 1 azonnali működésű érintkezővel átkapcsolható - a vezérlés szünetkontaktussal kiegészíthető - 22,5mm széles 85-ös 7 A - dugaszolható, max. 4 váltóérintkező Miniatűr dugaszolható időrelék - több időzítési funkció: 7 időzítési tart., 0,05 s h - AC/DC vagy AC vezérlés, polaritásfüggetlen - 2, 3 vagy 4 CO 94-es 86-os - foglalatokba dugaszolható Időzítő modulok - több időzítési funkció: 0,05 s h - többfunkciós - széles feszültségtartomány AC és DC reléknél - a 90.02, 90.03, 92.03, 94.02, 94.03, 94.04, 95.03, 95.05, 95.55, 96.02, 96.04, 97.01, 97.02, és foglalatokba dugaszolható 9x 88-as - homloklapra szerelhető - foglalatba dugaszolható Többfunkciós dugaszolható időrelék - több időzítési funkció: 14 időzítési tart., 0,5 s h - többfunkciós - többfeszültségű ( ) V AC/DC - kialakítás 2 késleltetett érintkezővel vagy 1 azonnali + 1 késleltetett érintkezővel - aszimmetrikus ütemadó relé 90-es 93-as 6,2 mm széles kialakítás Foglalatok időzítési funkcióval a 34-es reléhoz - több időzítési funkció: 4 időzítési tart., 0,1 s...6 h - 4 időzítési funkció - feszültségtartomány: ( ) V AC/DC - kompatibilis a el (relék) és a el (optocsatoló, SSR) 6

6 Épületinstallációs készülékek - Áttekintés 10-es 11-es Funkció 12 A Fénykapcsolók (alkonykapcsolók) 12 A Fénykapcsolók (alkonykapcsolók) Készü lék leírás Fénykapcsolók az installációs költségek csökkentésére - beépített érzékelő (1...80) lx - világítás kapcsolására, egy- vagy kétpólusú - 2 záróérintkező, két vagy több fényforrás egypólusú kapcsolására, a megvilágítási küszöbérték mindkét érintkezőhöz külön-külön állítható - védettség IP 54, kültéri alkalmazásra Fénykapcsolók, a kapcsolóelem és a fényérzékelő külön szerelve - a külső fényérzékelő tartozék - névleges tápfeszültség 230 V AC, 12 V DC vagy 24 V AC/DC - átkapcsolható (1...80) lx / ( ) lx 12-es 13-as Napi program Heti program - asztromómiai vagy elektronikus vagy mechanikus vezérlés Elektronikus impulzusrelék Segélyhívó / vészjelző - nyugtázó relék Relé központi be- és kikapcsolással Kapcsolóórák - mechanikus vagy elektronikus kivitel - működési tartalék áramkimaradás esetére - téli / nyári időszámítás átállási ideje előre beállított - 1 vagy 2 érintkező - NFC adatátvitelre képes, Android alapú okostelefonnal programozható kivitelek Elektronikus impulzusrelék, segélyhívó / vészjelző - nyugtázó relé - hosszabb villamos és mechanikai élettartam, mint a mechanikus impulzusreléknél - segélyhívásra, vészjelzésre, nyugtázási lehetőséggel - a világítás csendes be- és kikapcsolása - 35 mm-es sínre (EN TH35), szerelőlapra vagy mélyített készülék dobozba szerelhető 14-es 15-ös 18-as 20-as Lépcsőházi automaták 100 W Elektronikus dimmerek 400 W (fényáram szabályozók) 500 W Kombinált kapcsolók (fénykapcsoló + mozgásérzékelő) Nyomógombokkal vezérelhető Többfunkciós lépcsőházi automaták - kikapcsolási figyelmeztetéssel - a fényforrások feszültség-nullátmenetben történő kapcsolása - egy- vagy többfunkciós - 3- vagy 4-vezetékes bekötéshez Elektronikus dimmerek a fényáram szabályozására memória funkcióval - fényforrás kímélő lágy be- és kikapcsolás - 35 mm-es sínre (EN TH35), szerelőlapra vagy mélyített készülék dobozba szerelhető - Master-Slave dimmer különböző fényforrások egyidejű dimmeléséhez Kombinált kapcsolók (fénykapcsoló + mozgásérzékelő) - beltérre falra vagy mennyezetre, ill. kültérre (IP 54) szeléshez - a megvilágítási küszöbérték állítható - kikapcsolási késleltetés - kis méretek - a kimenet külső nyomógombbal is vezérelhető Sorbaépíthető léptető (impulzus) relék - 6 különböző kapcsolási sorrend - AC vagy DC kivitelű tekercsek - teszt nyomógomb és mechanikus kapcsolási állapot látjelzés - 1 vagy 2 érintkező, 17,5 mm széles 22-es 20 A Sorbaépíthető mosostabil relék Sorbaépíthető monostabil relék - vezérlőfeszültség V AC vagy V DC - teszt nyomógomb - 1, 2, 3 vagy 4 érintkező - 17,5 mm-es készülékszélesség 22-es 26-os 27-es 2 40 A Installációs mágneskapcsolók 63 A Nyomógombokkal vezérelhető Nyomógombokkal vezérelhető Sorbaépíthető installációs mágneskapcsolók - érintkezők kettős megszakítási hellyel - vezérlőfeszültség tetszőlegesen AC/DC - teszt nyomógomb opció - 2 vagy 4 érintkező, szélesség: 17,5 mm és 35 mm Kompakt felépítésű léptető (impulzus) relék - mélyített készülékdobozba szerelhető - 6 különböző kapcsolási sorrend - AC kivitelű tekercs - 1 vagy 2 érintkező, a vezérléstől leválasztva Kompakt felépítésű léptető (impulzus) relék - mélyített készülékdobozba szerelhető - 3 különböző kapcsolási sorrend - AC kivitelű tekercs - 1 vagy 2 érintkező, közös csatlakozású tekerccsel és érintkezőkkel 7

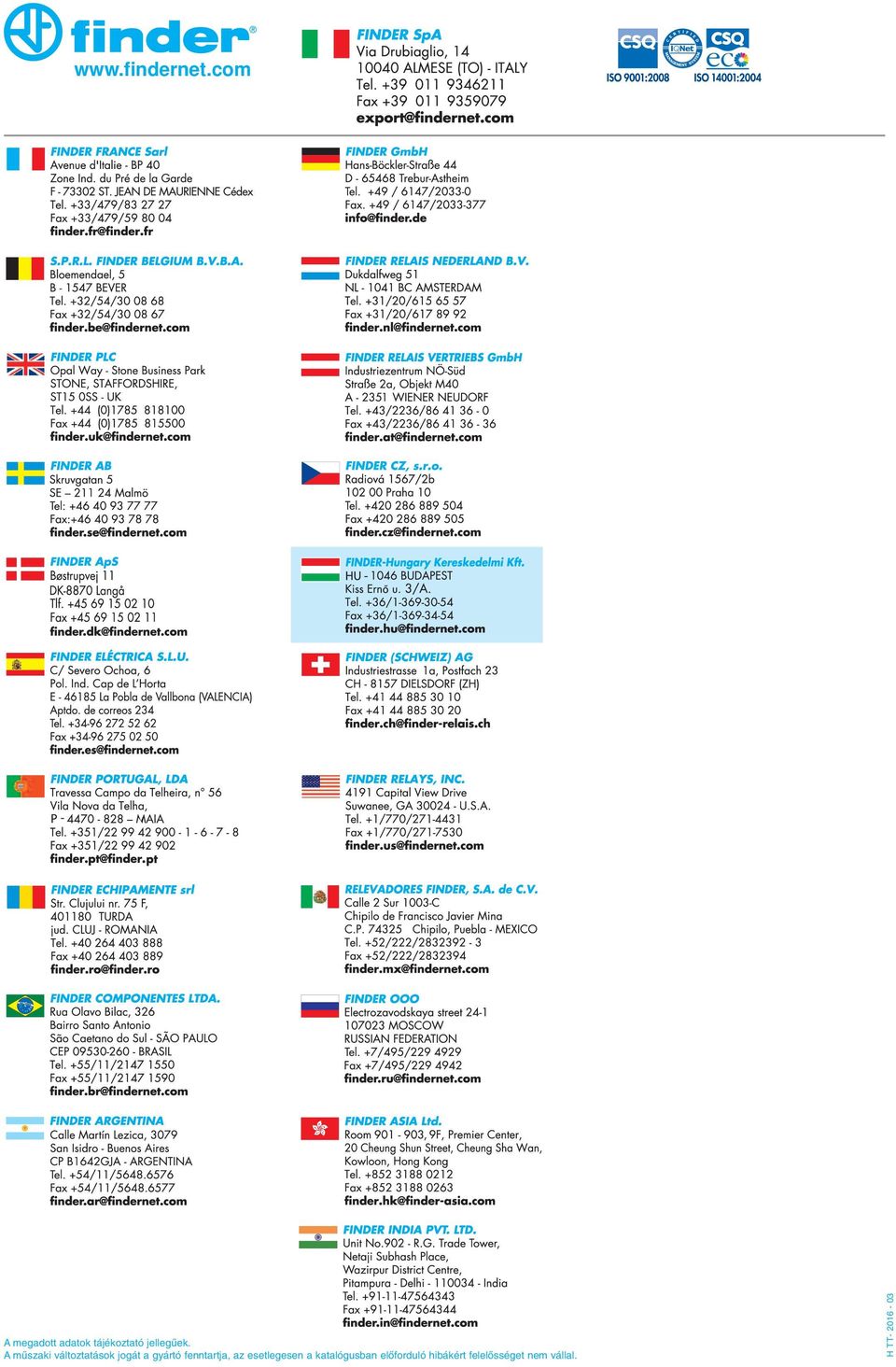

7 A megadott adatok tájékoztató jellegűek. A műszaki változtatások jogát a gyártó fenntartja, az esetlegesen a katalógusban előforduló hibákért felelősséget nem vállal. H TT
