1 Plexo IP 55 Mechanizmusok nyújtotta rugalmasság > Egy közös mechanizmus, kétféle felszerelési lehetőség Falon kívüli szerelés > > IP 55-ös Plexo doboz, optimális kábelezési hellyel Falon kívüli szerelésű Plexo szürke színben Közös mechanizmus falon kívüli és süllyesztett szereléshez Süllyesztett szerelés > > Süllyesztett szerelésű Plexo keret: pontos illeszkedés, garantált IP 55 védettség Süllyesztett szerelésű Plexo szürke színben > Az alapfunkciók összeszerelt változatban is elérhetők 342

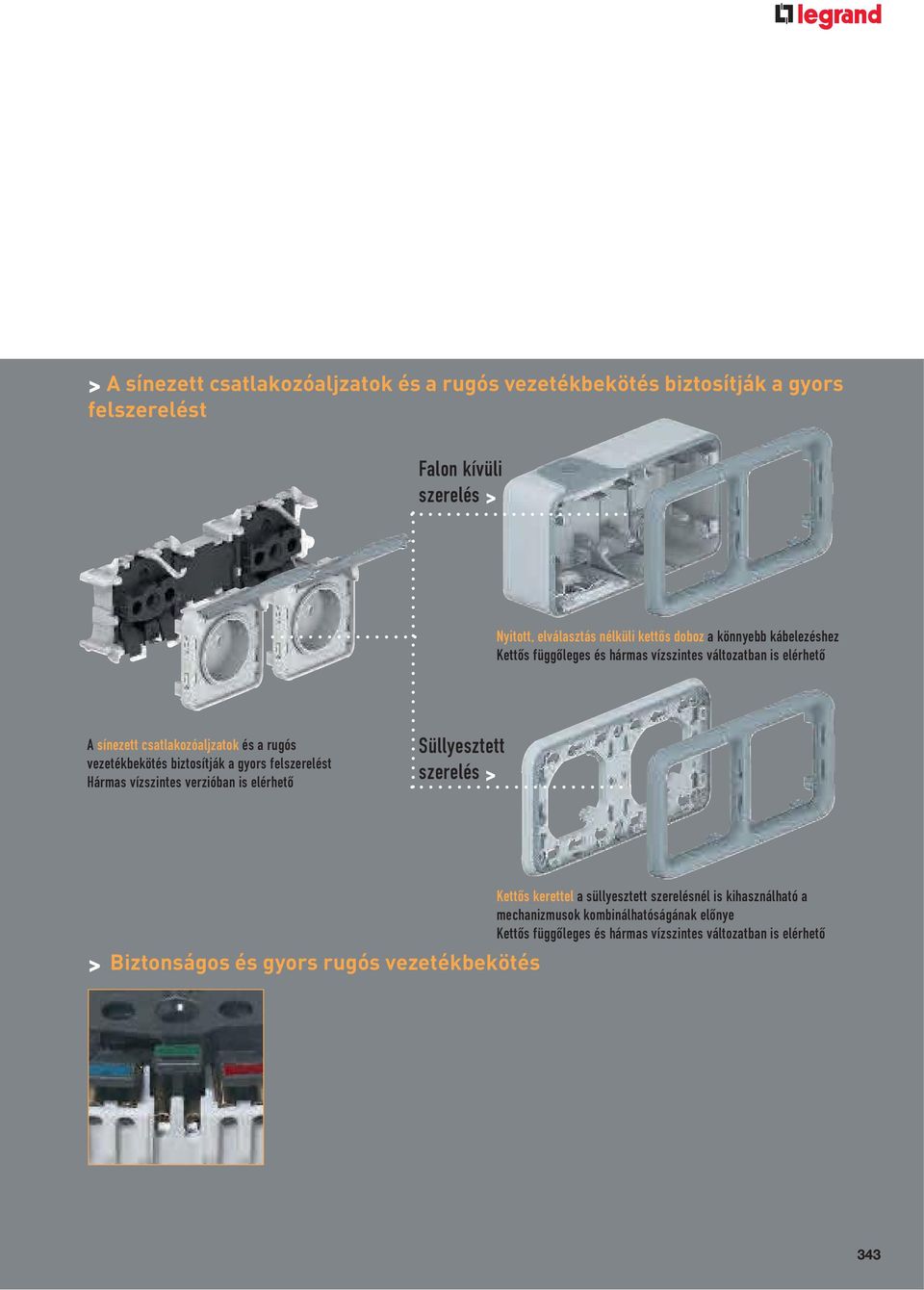

2 > A sínezett csatlakozóaljzatok és a rugós vezetékbekötés biztosítják a gyors felszerelést Falon kívüli szerelés > Nyitott, elválasztás nélküli kettős doboz a könnyebb kábelezéshez Kettős függőleges és hármas vízszintes változatban is elérhető A sínezett csatlakozóaljzatok és a rugós vezetékbekötés biztosítják a gyors felszerelést Hármas vízszintes verzióban is elérhető Süllyesztett szerelés > > Biztonságos és gyors rugós vezetékbekötés Kettős kerettel a süllyesztett szerelésnél is kihasználható a mechanizmusok kombinálhatóságának előnye Kettős függőleges és hármas vízszintes változatban is elérhető 343

3 világítás vezérlés: kapcsolók, nyomók glimmlámpával szállítva glimmlámpával szállítva glimmlámpával szállítva glimmlámpával szállítva A mechanizmusokat burkolattal együtt szállítjuk Felszerelés falon kívüli dobozzal (347. oldal) vagy falba süllyesztve kerettel (347. oldal) A jelzőfénnyel rendelkező mechanizmusokat 230 V~-os lámpával szállítjuk (Kivéve: / ; ezeket 12 V-os lámpával szállítjuk) (Glimmlámpák és kiegészítők (349. oldal) Rugós vezetékbekötéssel Csom. Kat. szám Kapcsolók 10 AX* V~ IP 55 IK 07 Fehér Váltókapcsoló Keresztkapcsoló Csom. Kat. szám Nyomók 10 A V~ IP 55 IK 07 Fehér Egypólusú nyomó Váltókapcsoló ellenőrzőfénnyel Egypólusú nyomó átkapcsoló nyitó- és Váltókapcsoló jelzőfénnyel Kettős váltókapcsoló Kétpólusú kapcsoló Időzítő kapcsoló jelzőfénnyel 250 V~ IP Egypólusú nyomó jelzőfénnyel Egypólusú nyomó jelzőfénnyel, címketartóval 12 V-os lámpával szállítjuk 230 V-os lámpával is felszerelhető (349. oldal) Egypólusú nyomó átkapcsoló címketartóval nyitó- és 12 V-os lámpával szállítjuk 230 V-os lámpával is felszerelhető (349. oldal) Fehér Elektronikus funkció 2 vezetékes bekötés Lámpával szállítva Ismétlődő impulzus az időzítést újraindítja Késleltetés: 25 mp - 15 perc Maximális terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel (max. 400 VA) - fénycső (max. 2 x 58 W - 14 μf) - kompakt fénycső (max. 400 VA) - ohmikus terhelés, pl. fűtés (max W) - ventilátor motor (max. 250 VA) Keresse a Legrand energiahatékony megoldásait III. oldal * AX: A termék fénycső kapcsolására is korlátozás nélkül alkalmas (1) ELV halogénlámpa: törpefeszültségű halogénlámpa (12 V~, 24 V~, 48 V~) 344

4 mozgásérzékelős kapcsolók, alkonykapcsolók, kulcsos kapcsolók A mechanizmusokat burkolattal együtt szállítjuk Felszerelés falon kívüli dobozzal (347. oldal) vagy falba süllyesztve kerettel (347. oldal) Glimmlámpák és kiegészítők (349. oldal) Rugós vezetékbekötéssel Csom. Kat. szám Mozgásérzékelős kapcsolók 230 V~ /Fehér Mozgásérzékelős kapcsoló W 2 vezetékes - IP 55 - IK Kiegészítő kábelezés nélkül telepíthető egypólusú kapcsoló helyére Hagyományos nyomógombbal is összeköthető Max. 5 mozgásérzékelős kapcsoló váltókapcsolóként is működtethető Állítható időzítés: 6 mp - 6 perc Állítható fényerősség: lux Érzékelési távolság: max. 8 m (állítható) Vízszintes látószög: 130º Maximum terhelés: - izzó- és halogénlámpa 230V~ ( W) Min. terhelés: 60 W Mozgásérzékelős kapcsoló 1000 W 3 vezetékes IP 55 - IK Hagyományos nyomógombbal is összeköthető Több mozgásérzékelős kapcsoló váltókapcsolóként is működtethető Állítható időzítés: 1 mp - 16 perc Állítható fényerősség: lux Állítható érzékelési távolság: 3-8 m Vízszintes látószög: 180º Maximum terhelés: - izzó-, és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel (500 VA) - fénycső - kompakt fénycső - ventilátorok (max. 100 VA) - mágneskapcsolók (I max 2 A) Mozgásérzékelős kapcsoló be/kikapcsoló funkcióval W 2 vezetékes - IP 55 - IK Kiegészítő kábelezés nélkül telepíthet egypólusú kapcsoló helyére Hagyományos nyomógombbal is összeköthető Max. 9 mozgásérzékelős kapcsoló váltókapcsolóként is működtethető Állítható időzítés: 1 mp - 16 perc Állítható fényerősség: lux Állítható érzékelési távolság: 3-8 m Vízszintes látószög: 180º Maximum terhelés: - izzó- és halogénlámpa 230 V~ ( W) - ELV (1) halogénlámpa ferromágneses transzformátorral vagy elektronikus előtéttel ( VA) Min. terhelés: 40 W, ill. 40 VA Csom. Kat. szám Alkonykapcsolók 230 V~ Alkonykapcsoló - IP 55 - IK A kapcsoló szürkületkor bekapcsol, majd hajnalban kikapcsol Fotocellával együtt szállítjuk Beállítható kapcsolási küszöbérték 0,5 és 1500 lux között Maximum terhelés: - izzó- és halogénlámpa 230 V~ (max W) - ELV (1) halogénlámpa ferromágneses tarnszformátorral vagy elektroniuks előtéttel (max. 500 VA) - fénycső Ø26mm és Ø38 mm (max. 400 VA - 40 μf) Fotocella - IP Moduláris alkonykapcsolókhoz (kat. szám: , 73. oldal) Kulcsos kapcsolók 3 A V~ RONIS 455 kulccsal szállítva A kulcs mindegyik helyzetben kivehető Max. terhelés: V~ esetén: 3 A W - 24 V= esetén: 1,5 A Kétállású kulcsos kapcsoló (0-1) 2 db záróérintkező Háromállású kulcsos kapcsoló ( ) 2 db záróérintkező (1) ELV halogénlámpa: törpefeszültségű halogénlámpa (12 V~, 24 V~, 48 V~) 345

5 redőnyvezérlők, vészleállítók, jelzőlámpák, termosztátok Plexo IP 55 IK 07 földelt csatlakozóaljzatok, informatikai aljzat, zavarérzékelő A mechanizmusokat burkolattal együtt szállítjuk Felszerelés falon kívüli dobozzal (347. oldal) vagy falba süllyesztve kerettel (347. oldal) Csom. Kat. szám Redőnyvezérlő Redőnynyomó - IP 55 - IK Kettős nyomógomb végállás kapcsolóval rendelkező redőnymotorokhoz 10 A V~ Elektronikus szobatermosztát V~ /Fehér IK 55 IK Lehetővé teszi hőmérséklet szabályozását nedves helyeken vagy speciális körülmények között (pl. műhelyekben, laboratóriumokban, üvegházakban) Szabályozási tartomány: + 7 C-tól + 30 C-ig Nyár /Tél funkció gomb Vészleállítók 3 A V~ Emergency stop felirattal szállítjuk, 8 nyelven Sárga burkolattal és piros nyomóval Max. terhelés: V~ esetén: 3 A W - 24 V= esetén: 1,5 A /Sárga Vészleállító nyitóérintkezős 1 pólusú Vészleállító nyomógomb kulcsos reteszoldással Nyitó- és Reteszoldás kulccsal RONIS n 455 kulccsal szállítva Kulcs 0 állásban vehető ki Vészleállító gomb forgatásos reteszoldással Nyitó- és Reteszoldás 1/4 fordulatos elfordítással Jelzőlámpa IP 55 - IK 07 szürke/fehér Jelzőlámpa E10-es max. 5 W-os izzók szerelhetők bele (izzóval szállítjuk) Csavaros rögzítéssel Bura nélkül szállítjuk Bura jelzőlámpához Piros Csom. Kat. szám Földelt csatlakozóaljzatok 16 A V~ Csapófedéllel Fehér P+F csatlakozóaljzat csavaros vezetékbekötéssel P+F csatlakozóaljzat rugós vezetékbekötéssel Sínezett csatlakozóaljzatok 16 A V~ Csapófedéllel Rugós vezetékbekötéssel Egy darabból álló mechanizmus, csak egy csatlakozás szükséges Falon kívüli szerelésnél kettős vagy hármas falon kívüli dobozokhoz, illetve süllyesztett szerelésnél kettős vagy hármas keretekhez x2P+F csatlakozóaljzat x2P+F csatlakozóaljzat függőleges sorolású x2P+F csatlakozóaljzat RJ45 informatikai csatlakozóaljzat xRJ45 aljzat Cat.6 FTP Zavarérzékelő Folyadékszint-érzékelő - IP 41 - IK Elsősorban nemkívánatos vízszivárgás jelzésére alkalmas. Az érzékelő felszerelésének magassága határozza meg azt a folyadékszintet, amely elindítja a riasztást kat. számú csengőtranszformátorral (77. oldal) Tápfeszültség: 12 V =/~ Fogyasztás: - 0,2 ma készenléti üzemmódban - 20 ma riasztási üzemmódban Érzékelővel és 2 m kábellel együtt szállítjuk 346

6 falon kívüli dobozok és süllyesztett szereléshez keretek Plexo mechanizmusokhoz ( oldal) A falon kívüli dobozok 2 vezetékbekötéses Nylblock rugós sorkapoccsal vannak ellátva, amely további csatlakozási pont kiépítését biztosítja Csom. Kat. szám Falon kívüli dobozok membrános kábelbevezetővel IP 55 Kivehető és átlyukasztható membrános kábelbevezetővel A kábelek a membrános kábelbevezetőn keresztül közvetlenül vágás nélkül bevezethetők Fehér Egyes doboz Egyes doboz 1 becsatlakozással Kettős és hármas dobozok Nyitott, elválasztás nélküli egyterű dobozok, melyek lehetővé teszik a gyors vezetékezést és a sínezett csatlakozóaljzatok használatát Kettős doboz 2 becsatlakozással Kettős doboz függőleges sorolású 2 becsatlakozással Csom. Kat. szám Keretek süllyesztett szereléshez Fehér Egyes keret Plexo mechanizmushoz Körmökkel is rögzíthető (kat. szám / 01) Kettős és hármas keretek 71 mm-es rögzítéstávolsághoz Kettős keret Kettős keret függőleges sorolású Hármas keret Hármas doboz 3 becsatlakozással Falon kívüli dobozok kábelbevezetőkhöz IP 55 ISO Egyes doboz 1 becsatlakozással Kettős doboz függőleges sorolású 2 becsatlakozással a tetején Kettős doboz 2 becsatlakozással a tetején Osmoz működtető- és jelzőkészülékek (143. oldal) 347

7 összeszerelt falon kívüli szerelvények Plexo IP 55 IK 07 összeszerelt süllyesztett szerelvények lámpával szállítva Összeszerelt falon kívüli szerelvények két, membrános kábelbevezetôvel A jelzôfénnyel rendelkezô mechanizmusokat 230 V~-os lámpával szállítjuk Glimmlámpák és kiegészítôk (349. oldal) Rugós vezetékbekötéssel Csom. Kat. szám Kapcsolók 10 AX V IP 55 - IK Váltókapcsoló Keresztkapcsoló Összeszerelt szerelvények A jelzőfénnyel rendelkező mechanizmusokat 230 V~-os lámpával szállítjuk (Kivéve: / ; ezeket 12 V-os lámpával szállítjuk) Rugós vezetékbekötéssel Csom. Kat. szám Kapcsolók 10 AX V~ IP 55 IK 07 Fehér Váltókapcsoló Váltókapcsoló ellenőrzőfényel Kettős váltókapcsoló Váltókapcsoló jelzőfénnyel Kettős váltókapcsoló Nyomók 10 A V~ IP 55 IK Egypólusú nyomó Egypólusú nyomó jelzőfénnyel Mozgásérzékelős kapcsoló Fehér IP Mozgásérzékelős kapcsoló 2000 W Falra és mennyezetre is szerelhető Műszaki információk a túloldalon Kulcsos kapcsoló 10 A V~ Fehér IP 20 IK Háromállású kulcsos kapcsoló ( ) 1 pólusú Kulcs és zár nélkül szállítva (Kat. szám: ) Zár kulccsal 3 kulccsal szállítva Nyomók 10 AX V~ Fehér IP 55 IK Egypólusú nyomó átkapcsoló nyitó- és Egypólusú nyomó átkapcsoló címketartóval nyitó- és 12 V-os lámpával szállítjuk 230 V-os lámpával is felszerelhető Földelt csatlakozóaljzatok 16 A V~ Fehér P+F csatlakozóaljzat csapófedéllel csavaros vezetékbekötéssel Kábelkivezető IP 55 IK Kábelkivezető Földelt csatlakozóaljzatok 16 A V~ P+F csatlakozóaljzat, csavaros bekötéssel, csapófedéllel Gumi csatlakozódugók és aljzatok (354. oldal) 348

8 kiegészítők Plexo IP 55 IK 07 Program Mosaic illesztőkeretek Felszerelés falon kívüli dobozzal (347. oldal) Csom. Kat. szám Vakfedél Vakfedél Felszerelés falon kívüli dobozzal vagy falba süllyesztve kerettel Kábelkivezetők Fehér IP 55 - IK Kábelkivezető tehermentesítővel Ø5-13 mm Címketartó A megsérült címketartók cseréjére fehér PVC címkével szállítjuk Glimmlámpák Az ellenőrzőfény funkcióhoz használjon narancssárga, a jelzőfény funkcióhoz zöld színt Zöld glimmlámpa 230 V~, 1mA kizárólag jelzőfényes kapcsolókhoz, nyomókhoz Zöld glimmlámpa 230 V~, 0,5 ma Narancssárga glimmlámpa 230 V~, 1 ma Zöld glimmlámpa 12 V~, 15 ma Zöld glimmlámpa 24 V~, 20 ma Membrános kábelbevezetők Csom. Kat. szám Program Mosaic illesztőkeretek Program Mosaic illesztőkeret IP 55 - IK 07 2 modul befogadására alkalmas Program Mosaic szerelvények IP 55-ös védettsége érdekében használandó /Fehér Illesztőkeret füstszínű csapófedéllel Illesztőkeret füstszínű csapófedéllel speciális kulccsal zárható Program Mosaic illesztőkeret IP modul befogadására alkalmas Illesztőkeret csapófedél nélkül Fehér Program Mosaic illesztőkeret IP 55 - IK modul befogadására alkalmas Rugalmas felületű vízmentes (IP 55) keret, amely lehetővé teszi kapcsolók használatát a csapófedél felnyitása nélkül, megőrizve a termék IP 55-ös védettségét Rögzítőköröm Standard köröm Hosszú köröm Fehér bemenetes - Ø25 mm-ig bemenetes - Ø16 mm-ig Csavartakaró A rögzítőcsavarok eltakarásához és befedéséhez 1 készlet = 4 takaróelem Fúrósablon Lehetővé teszi a rögzítési pontok bejelölését Vízszintmérővel szállítjuk 349

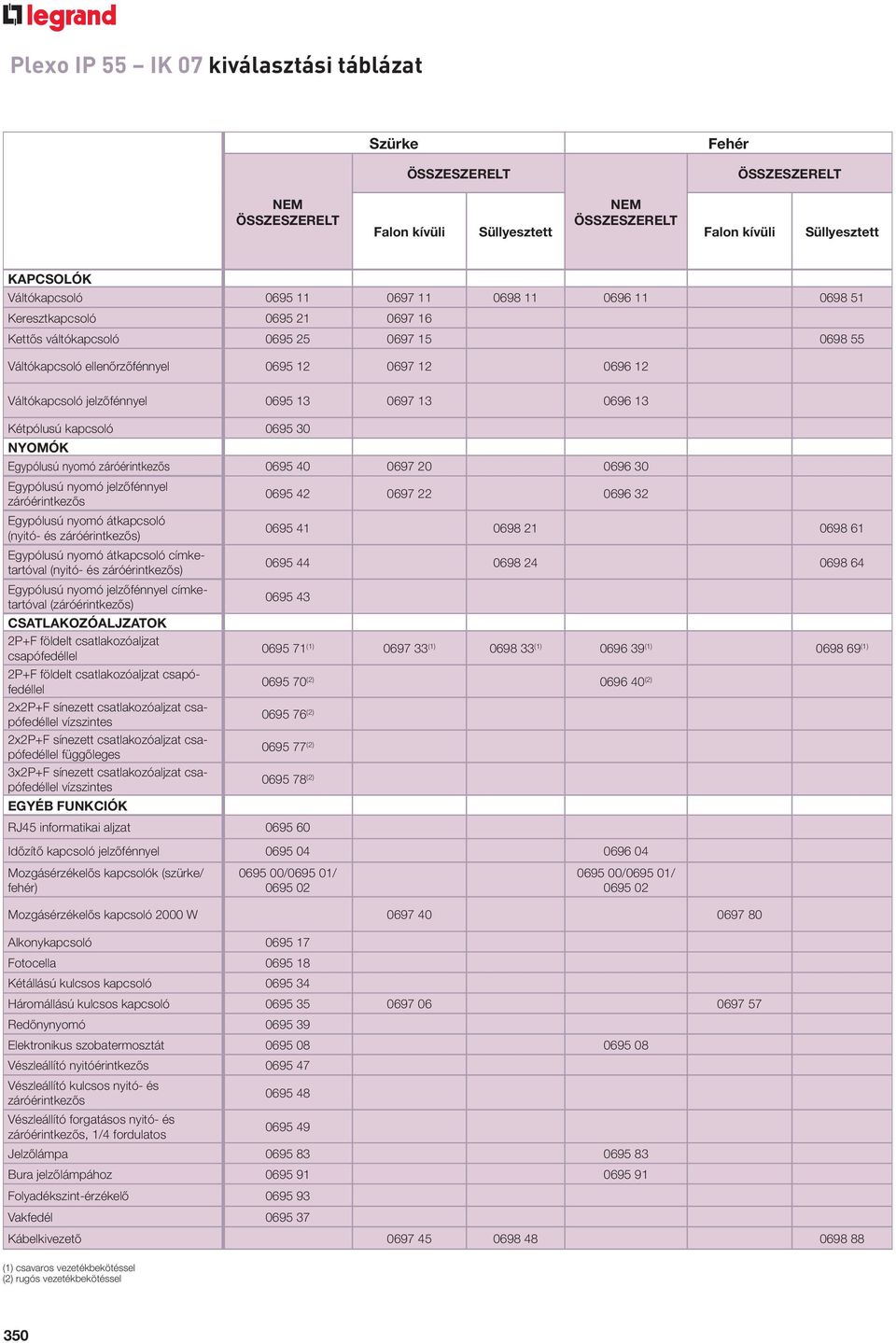

9 kiválasztási táblázat ÖSSZESZERELT Fehér ÖSSZESZERELT NEM ÖSSZESZERELT NEM ÖSSZESZERELT Falon kívüli Süllyesztett Falon kívüli Süllyesztett KAPCSOLÓK Váltókapcsoló Keresztkapcsoló Kettős váltókapcsoló Váltókapcsoló ellenőrzőfénnyel Váltókapcsoló jelzőfénnyel Kétpólusú kapcsoló NYOMÓK Egypólusú nyomó Egypólusú nyomó jelzőfénnyel Egypólusú nyomó átkapcsoló (nyitó- és ) Egypólusú nyomó átkapcsoló címketartóval (nyitó- és ) Egypólusú nyomó jelzőfénnyel címketartóval () CSATLAKOZÓALJZATOK 2P+F földelt csatlakozóaljzat csapófedéllel (1) (1) (1) (1) (1) 2P+F földelt csatlakozóaljzat csapófedéllel 2x2P+F sínezett csatlakozóaljzat csapófedéllel vízszintes 2x2P+F sínezett csatlakozóaljzat csapófedéllel függőleges 3x2P+F sínezett csatlakozóaljzat csapófedéllel vízszintes EGYÉB FUNKCIÓK (1) csavaros vezetékbekötéssel (2) rugós vezetékbekötéssel (2) (2) (2) (2) (2) RJ45 informatikai aljzat Időzítő kapcsoló jelzőfénnyel Mozgásérzékelős kapcsolók (szürke/ fehér) / / / / Mozgásérzékelős kapcsoló 2000 W Alkonykapcsoló Fotocella Kétállású kulcsos kapcsoló Háromállású kulcsos kapcsoló Redőnynyomó Elektronikus szobatermosztát Vészleállító nyitóérintkezős Vészleállító kulcsos nyitó- és Vészleállító forgatásos nyitó- és, 1/4 fordulatos Jelzőlámpa Bura jelzőlámpához Folyadékszint-érzékelő Vakfedél Kábelkivezető

10 Plexo szerelődobozok rápattintható fedéllel ÚJDONSÁG Plexo szerelődobozok 1/4 fordulatos csavarokkal rögzíthető fedéllel RAL 7035 polisztirol dobozok Alkalmazási hőmérséklet: -25 C +40 C Önkioltó 650 C-ig Membrános kábelbevezető gyűrűvel Felerősítés csavarral (max. Ø5 mm) Nem átlátszó, rápattintható fedél Csom. Kat. szám Vízmentes, kör alakú szerelődobozok IP Ø60 mm (1) magasság 40 mm 4 kábelbevezető gyűrűvel Ø70 mm (1) magasság 45 mm 4 kábelbevezető gyűrűvel Vízmentes négyzet alakú szerelődobozok IP x 65 x 40 mm (1) kábelbevezető gyűrűvel 80 x 80 x 45 mm (1) kábelbevezető gyűrűvel 30 x 130 x 74 mm (1) kábelbevezető gyűrűvel RAL 7035 Alkalmazási hőmérséklet: -25 C +40 C Önkioltó 750 C-ig Membrános kábelbevezető gyűrűvel Nem átlátszó, a csavarok 1/4 fordulatos elfordításával rögzíthető fedél, a csavarok mellett 0 1 jelöléssel Falra szerelhető - 2 belső rögzítési pont max. Ø5 mm-es csavarokhoz - 4 rögzítési pont a doboz sarkain Ø4 mm-es csavarokhoz II. érintésvédelmi osztály Csom. Kat. szám Vízmentes, négyzet alakú szerelődobozok IP x 105 x 55 mm (1) - IP kábelbevezető gyűrűvel Vízmentes, téglalap alakú dobozok IP 55 Fedél 960 C 155 x 110 x 74 mm (1) kábelbevezető gyűrűvel 180 x 140 x 86 mm (1) kábelbevezető gyűrűvel 220 x 170 x 86 mm (1) kábelbevezető gyűrűvel 220 x 170 x 140 mm (1) Kábelbevezető gyűrű nélkül 310 x 240 x 124 mm (1) Önkioltó 960 C-ig Plombálható kábelbevezető gyűrűvel (1) Belső méretek Nylbloc rugós bekötésű sorkapcsok (359. oldal) Piros katalógusszám: új termék 351
