1 Training of Static equipment pipe - time norm Statikus készülékek csővezetékek norma Compiled by összeállította: Sóti Csaba GUIDELINE 4 Útmutató Százhalombatta project m./ IWE-EWE PETROLSZOLG Ltd. 1

2 Program Piping time norm methodology Practical example A csővezetékek és acélszerkezetek hegesztési normái Gyakorlati példa 2

3 Time norms Időnormák Different time norms in MOL GROUP Local contracts with SSC, subcontractors UNIFICATION - subject of time norm project Base version is English Local versions are in bilingual form Valid from October 1th 2014 within SSCs 3 Számos norma a MOL Csoport területein Helyi megállapodások A normaprojekt célja = EGYSÉGESÍTÉS Helyi kiadványok kétnyelvűek Érvényes október 1-től Training of Valve time norm

4 The beginning A kezdet Performance time norms are valid for activities executed for MOL Group. These time norms make provision for conditions occurred during execution of turnaround maintenance activities and due to the fact that these performance standards are not substantiated, they can be verified and completed. Az itt bemutatott normák a MOL Csoport számára végzett munkák esetén alkalmazandók. Iránymutatást adnak a nagyleállások alatti tevékenységekre is, de amennyiben a végrehajtás alatti tényadatok ezt nem támasszák alá, a normaórák kiegészíthetők és módosíthatók. 4

5 Time parts Időtényezők TOTAL TIME CALCULATION (Nh) Nh = TA + TB + TC (hrs) = ta+tb+tc (min) ta Base time tb Preparation and completion time tc Incidental time TELJES IDŐ KISZÁMÍTÁSA (Nh -= Normaóra) Nh = TA + TB + TC (hrs) = ta+tb+tc (min) ta Alap idő tb Előkészítés, komplettírozás tc Mellékidő 5

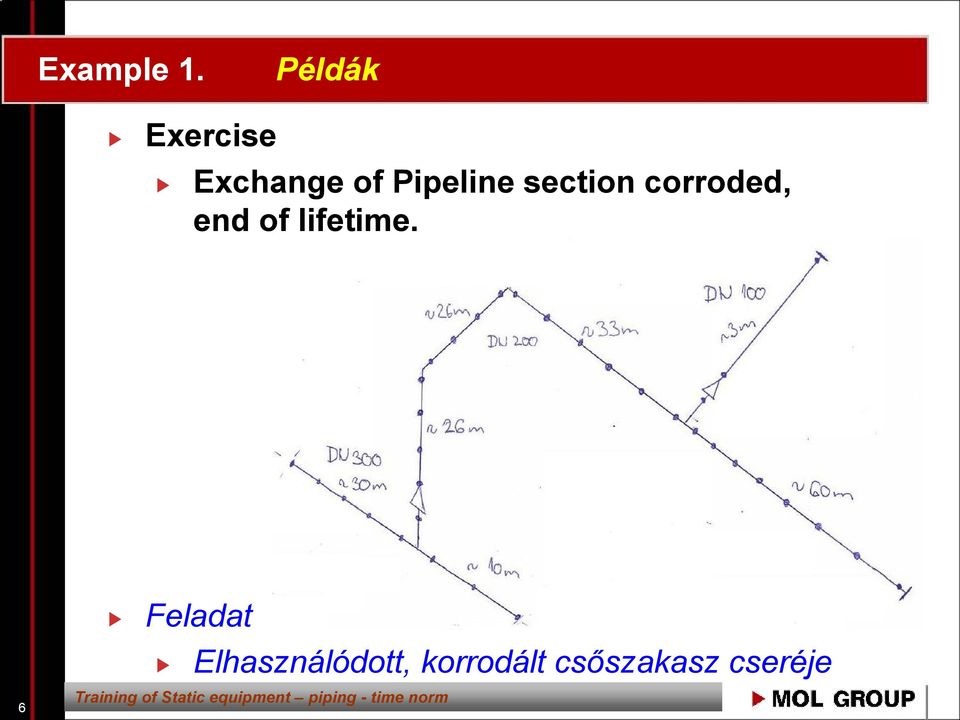

6 Example 1. Példák Exercise Exchange of Pipeline section corroded, end of lifetime. 6 Feladat Elhasználódott, korrodált csőszakasz cseréje

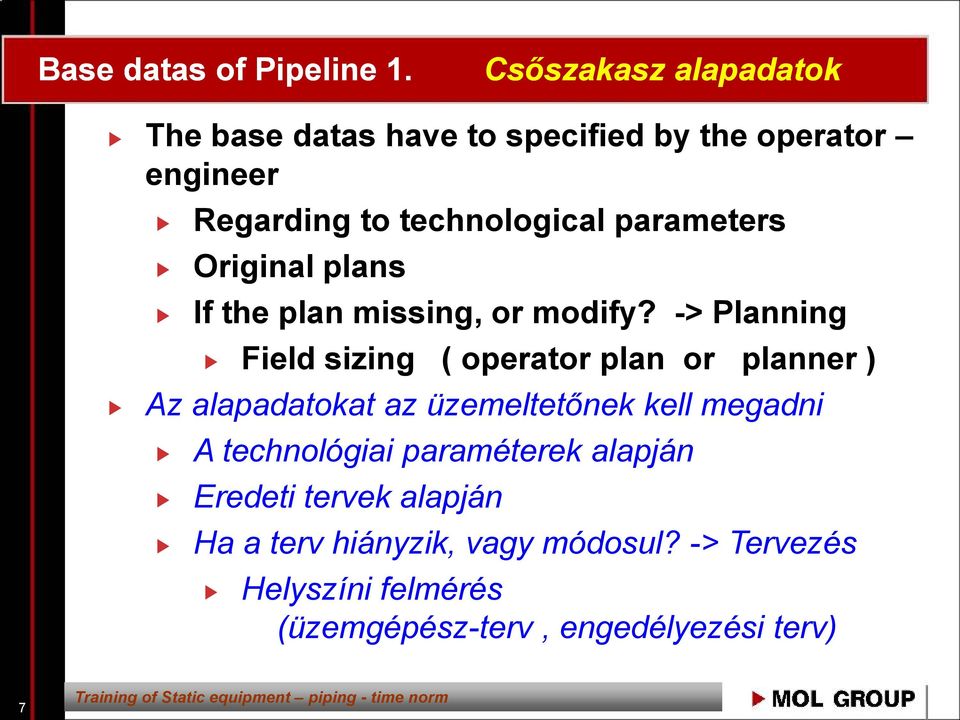

7 Base datas of Pipeline 1. Csőszakasz alapadatok The base datas have to specified by the operator engineer Regarding to technological parameters Original plans If the plan missing, or modify? -> Planning Field sizing ( operator plan or planner ) Az alapadatokat az üzemeltetőnek kell megadni A technológiai paraméterek alapján Eredeti tervek alapján Ha a terv hiányzik, vagy módosul? -> Tervezés Helyszíni felmérés (üzemgépész-terv, engedélyezési terv) 7

8 Base datas of Pipeline 1. Csőszakasz alapadatok 8 Carbon steel P265 GH Diameter: DN 100; DN200 ; DN300 Process pressure p p : 30 bar szénacél üzemi nyomás Test pressure p t : 36 bar próbanyomás Pressure volume: 7400 liter Process Temperature: 40 o C Liquid: acidic water nyomás-térfogat üzemi hőmérséklet savanyúvíz Base height of DN300 pipe: 1,5 m alapmagasság Water flushing and steam blowing of pipes is necessary csővezeték kimosatása és kigőzölése szükséges Blind : DN 100 DN 200 DN pc 1 pc 2 pcs

9 Base datas of Pipeline 1. Csőszakasz alapadatok Pipe diameter csőátmérő Pipe length hossz unit of weight DN 100 = 114,3x4,5 3 m (6,2 kg/m) DN 200 = 219x6,3 145 m (16,7 kg/m) DN 300 = 324x12 40 m (20,5 kg/m) Reducer szűkítő: DN300/DN200 DN200/DN100 1 pc 1 pc Elbow csőív: DN pcs Tee T idom: DN pc DN pc Flange karima: DN 100 DN pc 1 pc Insulation hőszigetelés: no nincs 9

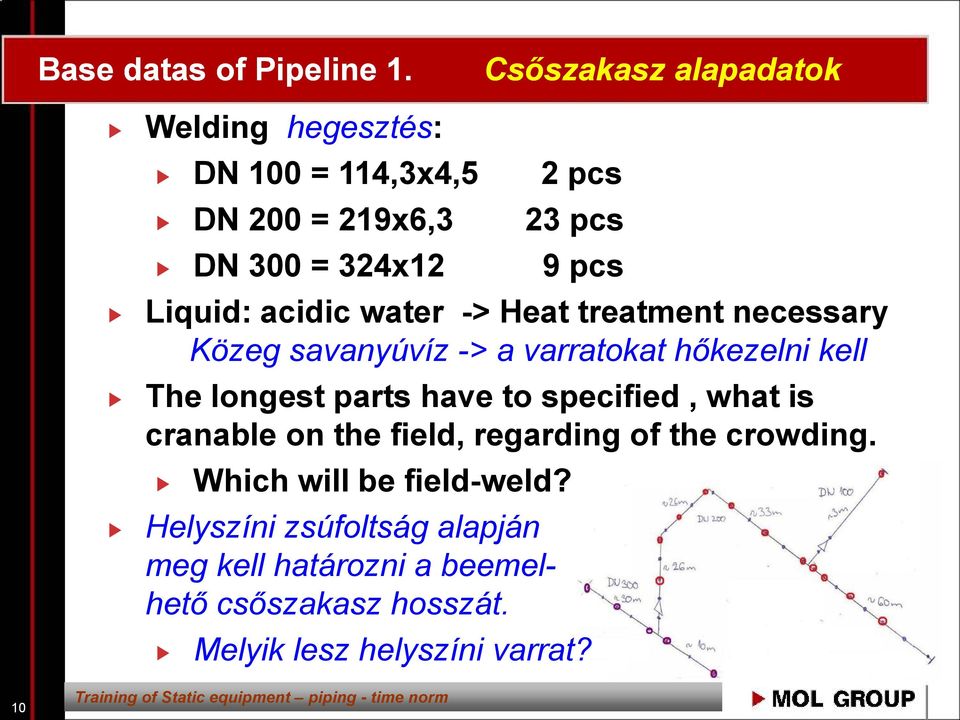

10 Base datas of Pipeline 1. Csőszakasz alapadatok Welding hegesztés: DN 100 = 114,3x4,5 DN 200 = 219x6,3 DN 300 = 324x12 2 pcs 23 pcs 9 pcs Liquid: acidic water -> Heat treatment necessary Közeg savanyúvíz -> a varratokat hőkezelni kell The longest parts have to specified, what is cranable on the field, regarding of the crowding. Which will be field-weld? Helyszíni zsúfoltság alapján meg kell határozni a beemelhető csőszakasz hosszát. Melyik lesz helyszíni varrat? 10

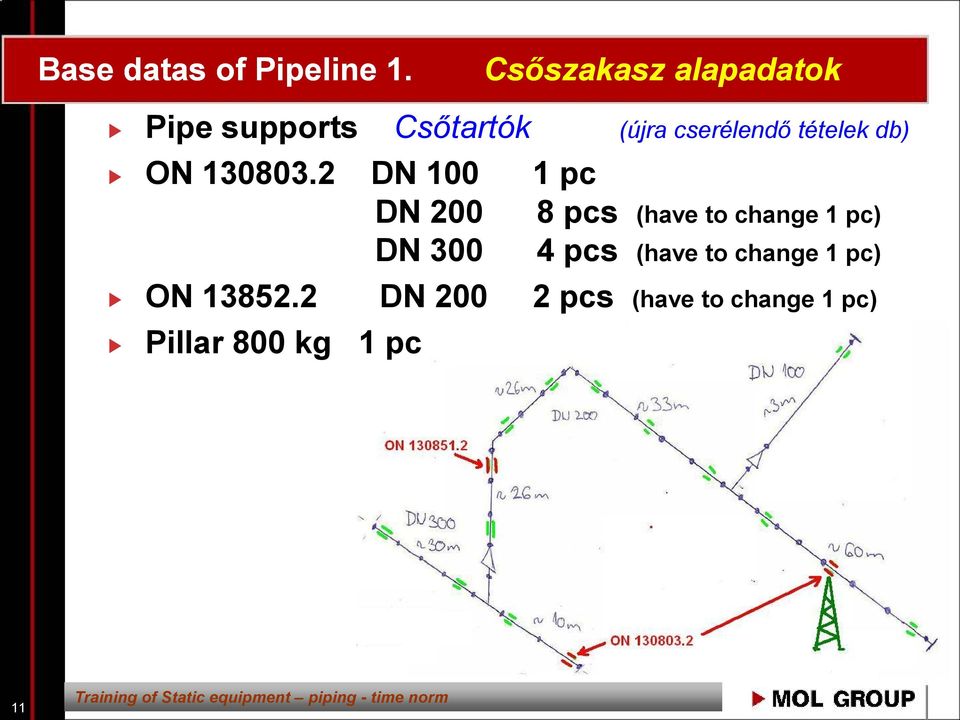

11 Base datas of Pipeline 1. Csőszakasz alapadatok Pipe supports Csőtartók (újra cserélendő tételek db) ON DN pc DN pcs (have to change 1 pc) DN pcs (have to change 1 pc) ON DN pcs (have to change 1 pc) Pillar 800 kg 1 pc 11

12 Calculation of construction 1. Gyártási számítás Straight pipeline (per meter) and concentric reducers (per pcs.) peparation and positioning Egyenes csővezeték (per méter) és koncentrikus szűkítő (per db) előkészítés és beállítása DN 100 = 114,3x4,5 3 m (6,2 kg/m) DN 200 = 219x6,3 145 m (16,7 kg/m) DN 300 = 324x12 40 m (20,5 kg/m) Thickness Vastagság (mm) DN100- DN125 DN200 DN300 4"-5" 8" 12" - 2,9 3-4,5 34,2 4,6-6,3 40,2 66,0 6,4-9,9 48,6 74,4 97,8 10,0-12,4 63,0 86,4 126,6 12,5-14,9 109,2 149, custom custom 12

13 Calculation of construction 1. Thickness Vastagság (mm) - 2,9 Gyártási számítás Straight pipeline (per meter) and concentric / eccentric reducers (per pcs.) preparation and positioning Egyenes csővezeték (per méter) és koncentrikus/ excentrikus szűkítő (per db) előkészítése és beállítása Reducer szűkítő: DN300/DN200 DN200/DN100 DN100- DN125 DN200 DN300 4"-5" 8" 12" 3-4,5 34,2 4,6-6,3 40,2 66,0 6,4-9,9 48,6 74,4 97,8 10,0-12,4 63,0 86,4 126,6 12,5-14,9 109,2 149, custom custom 1 pcs 1 pcs 13

14 Calculation of construction 1. Gyártási számítás Elbows (per pcs.) preparation and positioning Csőív (per db) előkészítése és beállítása Elbow csőív: DN pcs Thickness Vastagság (mm) DN200 8" 3,0-4,5 4,6-6,3 138,0 6,4-9,9 143,4 10,0-160,8 14

15 Calculation of construction 1. Thickness Vastagság (mm) - 2,9 3,0-4,5 Gyártási számítás Tees (per pcs.) preparation and positioning (largest diameter in case of reducing tees) T-idomok (per db) előkészítése és beállítása (a legnagyobb átmérő szűkítő T-idomok esetén) Tee T idom: DN pcs DN pcs DN200 DN300 8" 12" 4,6-6,3 160,2 6,4-9,9 178,2 264,0 10,0-189,6 281,4 Welded Tees counted similar Hegesztett T leágazás számítás hasonló 15

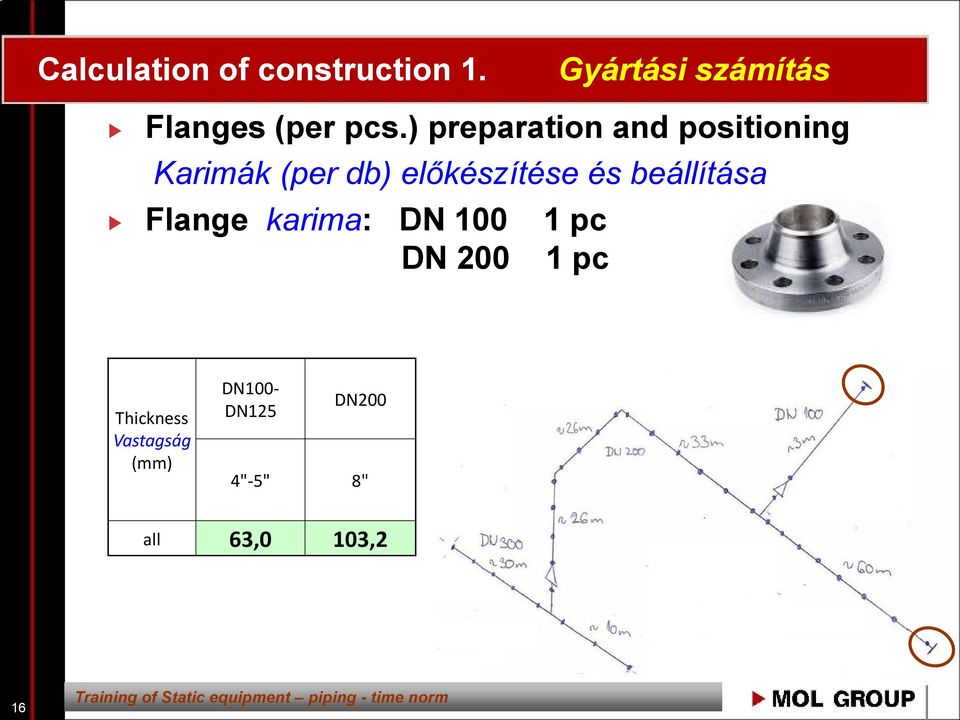

16 Calculation of construction 1. Gyártási számítás Flanges (per pcs.) preparation and positioning Karimák (per db) előkészítése és beállítása Flange karima: DN 100 DN pc 1 pc Thickness Vastagság (mm) DN100- DN125 DN200 4"-5" 8" all 63,0 103,2 16

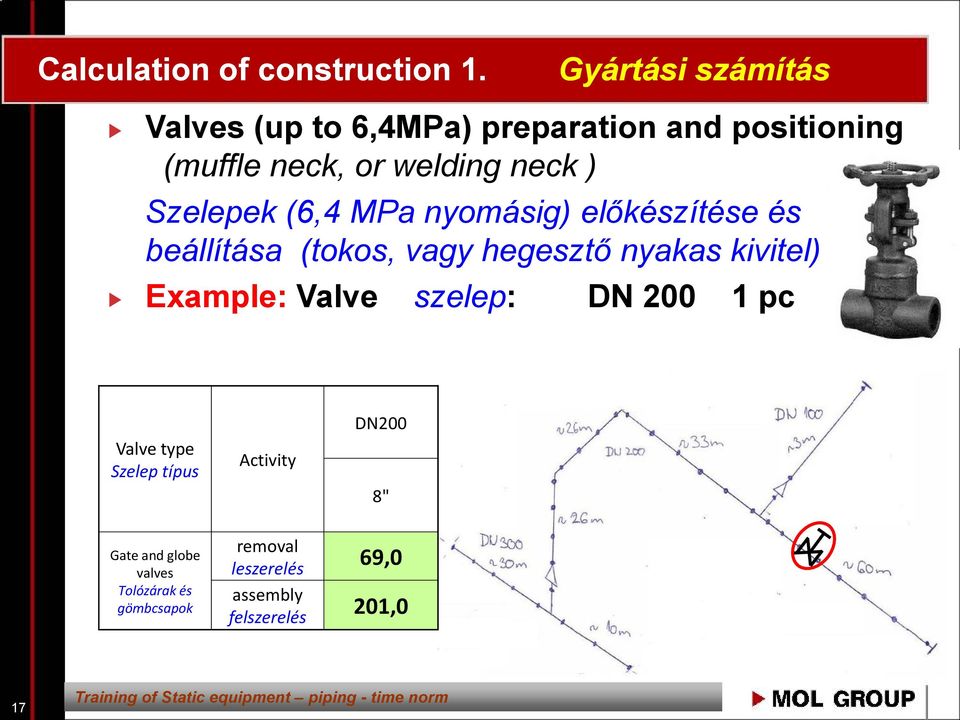

17 Calculation of construction 1. Gyártási számítás Valves (up to 6,4MPa) preparation and positioning (muffle neck, or welding neck ) Szelepek (6,4 MPa nyomásig) előkészítése és beállítása (tokos, vagy hegesztő nyakas kivitel) Example: Valve szelep: DN pc Valve type Szelep típus Activity DN200 8" Gate and globe valves Tolózárak és gömbcsapok removal leszerelés 69,0 assembly felszerelés 201,0 17

18 Calculation of construction 1. Gyártási számítás Summary of preparation and positioning Összes előkészítés és beállítás Example No. 1 - material = Carbon steel Name név Quantity mennyis. Unit db ta (min/pcs) NEW NORMS Summ. ta (min) Summ. TA (hour) Pipeline preparation and positioning DN100 cső előkészítés 3m 34,2 102,6 1,71 Pipeline preparation and positioning DN m 66,0 9570,0 159,50 Pipeline preparation and positioning DN300 40m 126,6 5064,0 84,40 Reducer preparation and positioning DN200/DN100 szűkítő 1pcs 66,0 66,0 1,10 Reducer preparation and positioning DN300/DN200 1pcs 126,6 126,6 2,11 Elbow preparation and posotioning DN200 Csőív 2pcs 138,0 276,0 4,60 Tees preparation and positioning DN200 T idom 1pcs 160,2 160,2 2,67 Tees preparation and positioning DN300 1pcs 281,4 281,4 4,69 Flange preparation and positioning DN100 Karima 1pcs 63,0 63,0 1,05 Flange preparation and positioning DN200 1pcs 103,2 103,2 1,72 PT - preparation time Részelemek előkészítési ideje Summary Összesen: 263,5 hour 18

19 Calculation of construction 1. Gyártási számítás Welding and post-grinding Hegesztés és utóköszörülés DN 100 = 114,3x4,5 2 pcs DN 200 = 219x6,3 23 pcs DN 300 = 324x12 9 pcs PIPE Thickness Vastagság (mm) DN100 - DN125 DN200 DN300 4"-5" 8" 12" - 2,9 103,2 195,0 246,6 3-4,5 114,6 212,4 281,4 4,6-6,3 132,0 235,2 315,6 6,4-9,9 149,4 270,0 355,8 10,0-12,4 160,8 292,8 413,4 12,5-14,9 321,6 471, custom custom 19

20 Calculation of construction 1. Gyártási számítás Welding and post-grinding Hegesztés és utóköszörülés PLATE Example: Tank bottom t= 5 mm Pl. tartályfenék Straight butt-welds in PA position Egyenes tompavarrat beállítása PA-ban Corner / fillet welds in PB position Sarok és átlapolt PB pozícióban ID Sheet/plate thickness lemezvastagság (mm) Grinding and preparation Köszörülés és előkészítés (min/m) Welding Hegesztés (min/m) Sum Összesen (min/m) ta (min) per 1 m 1.5 5,0 85,2 128,4 213,6 ID Sheet/plate thickness lemezvastagság (mm) Grinding and preparation Köszörülés és előkészítés (min/m) Welding Hegesztés (min/m) Sum Összesen (min/m) ta (min) per 1 m 2.6 5,0 110,4 165,6 276,0 20

21 Calculation of construction 1. Gyártási számítás Welding and post-grinding Premium costs for different steel types Hegesztés és utóköszörülés Extra költségek a különböző acél típusokra. Steel type Carbon steel Stainless steel Heat resistant steel Acél típus Szénacél Korrózióálló acél Melegszilárd acél Ratio Szorzószám 1,0 1,8 2,3 21

22 Calculation of construction 1. Gyártási számítás Welding additional costs manipulation in height Hegesztés járulékos költség magasban végzett munkára Time for vertical manipulation is calculated from total height above 1,5m 0,5% per meter of total height from total welding time (with material ration) From 1,5 m till 50m as maximum. Above 50 m the ratio constant = 24,25% 1,5 m feletti munka esetén számolható 0,5% /méter szorozva a teljes hegesztési idő (anyagszorzóval) 1,5 m-től 50 m-ig maximum. 50 m felett a szorzó állandó = 24,25% Height counting: H Base + H (Joint from Hbase) - (1,5 m) Magasság számítása: H alap magasság + H (varrat magassága az alaptól) - (1,5 m) Welding joint height Hegesztési magasság Base height Alap magasság Ground level földszint 22

23 Calculation of construction 1. Gyártási számítás Welding additional costs manipulation in height Hegesztés magassági pótlék Countable for the filed welds A helyszíni varratokra számolható el Base height of DN300 pipe: 1,5 m alapmagasság Example No. 1 - material = Carbon steel Name név Quantity mennyis. Unit db ta (min/pcs) NEW NORMS Summ. ta (min) Summ. TA (hour) Welding DN100 2 pcs 114,6 229,2 3,82 Welding DN pcs 235,2 5409,6 90,16 Welding DN300 9 pcs 413,4 3720,6 62,01 Welding Premium of height DN100 ((H=1,5+26-1,5 m) x 0,005 x ta welding) 1 pcs 14,9 14,9 0,25 Welding Premium of height DN200 ((H=1,5+26-1,5 m) x 0,005 x ta welding) 10 pcs 30,6 305,8 5,10 Welding Premium of height DN200 ((H=1,5+15-1,5 m) x 0,005 x ta welding) 1 pcs 31,0 31,0 0,52 Welding Premium of height DN300 ((H=1,5-1,5 m) x 0,005 x ta welding) 0 pcs 14,9 14,9 0,25 23

24 Calculation of construction 1. Gyártási számítás Pre-heating for (HT) the welding (big thickness; or heat resistance steel) by WPS or plan Előmelegítés és hőntartás a hegesztés során WPS vagy terv szerint (nagy falvastagságok esetén illetve melegszilárd acéloknál) 24 Activity - Tevékenység ta (min) Preparation for HT per pcs Hőkezelésre előkészítés 60 Heating per shifts Melegítés 60 Holding time Hőntartási idő Cooling under the cover Hűtés paplan alatt 0 HT equipment disassembly per pcs a berendezés szétszerelése Until the welding hegesztés idejéig 60 min, if non PWHT ha nincs a továbbiakban hőkezelés T ( C) EXAMPLE t (hour)

25 Calculation of construction 1. Gyártási számítás Testing after the welds pre-heated A meghegesztett előmelegített varrat vizsgálata If, directly after the welding the NDT examination is required, the heating elements have to removal and reassemble for the PWHT. It is counted separately. Ha közvetlenül a hegesztést követően a roncsolásmentes vizsgálatot el kell végezni, akkor a fűtőelemeket le kell szerelni, és az utóhőkezeléshez újra felszerelni. Ez külön számolható. 25 The Static norm doesn t include NDT examinations A norma nem tartalmazza a roncsolásmentes vizsgálatokat (VT, RT, UT, MT, PT, HT, TT, LT )

26 Calculation of construction 1. Gyártási számítás Post-weld heat treatment (PWHT) Hegesztés utáni hőkezelés Based on the plan and WPS. If there is not available A Terv és a WPS alapján. Ha ezek nem érhetők el, akkor a normatáblázat óráit kell figyelembe venni, Depending on material anyagminőségtől függően Depending on equipment berendezéstől függően (static furnace or movable ceramic heating) (statikus= kemence; mozgatható= fűtő kerámiás pl. WELDOTHERM) Custom PWHT time counted by minimal number of operational staff (by HSE requirement) Egyedi hőkezelési idő számítása a hőkezelő személyzet minimális létszámával (EBK követelmény szerint) 26

27 Calculation of construction 1. Post-weld heat treatment (PWHT) Hegesztés utáni hőkezelés Gyártási számítás Liquid: acidic water -> Heat treatment necessary Plant prefabricated Field weld Hőkezelendő Summary: 34 pcs Plant prefabricated: 17 pcs Field weld: 17 pcs Összesen 34 db varrat Előgyártott: 17 db Helyszíni: 17 db Előgyártott Helyszíni 27

28 Calculation of construction 1. Post-weld heat treatment (PWHT) Hegesztés utáni hőkezelés T ( C) Gyártási számítás Activity - Tevékenység ta (min) Preparation for PWHT Hőkezelésre előkészítés 60 Heating - Melegítés 180 Holding time Hőntartási idő 120 Cooling - Hűtés 120 PWHT equipment disassembly - a PWHT 60 berendezés szétszerelése t (hour) 28

29 29 Calculation of construction 1. Post-weld heat treatment (PWHT) Hegesztés utáni hőkezelés Example No. 1 Exchange of pipeline material = Carbon steel # Name név Quantity mennyis. Gyártási számítás Unit db ta (min/pcs) Heat treated welds at the same time: Plant prefabricated: 4-6 pcs 3 shifts Field weld: 3-4 pcs 5 shifts Egy időben hőkezelt varratok száma Előgyártásban 4-6 db/ helyszínen 3-4 db, összesen 8 műszak NEW NORMS 8 Summ. ta (min) Summ. TA (hour) 18. Preparation for PWHT előkészít 34pcs 60,0 2040,0 34, Heating fűt 8shifts 180,0 1440,0 24, Holding time hőntart 8shifts 120,0 960,0 16, Cooling hűt 8shifts 120,0 960,0 16, PWHT disassembly leszerel 34pcs 60,0 2040,0 34,00

30 Calculation of assembling 1. Szerelési számítás Disassembly and assembly of flanged joints Karimás kötések szét és összeszerelése Flange karima: DN 100 DN pc 1 pc DN Disassembly of flanged joints ta (min) Karimakötések szétszerelése Assembly of flanged joints ta (min) Karimakötések összeszerelése " 8" 27,6 59,8 35,0 74,5 30

31 Calculation of assembling 1. Szerelési számítás Assembly and disassembly of Blinds Blindek beszerelése és kiszerelése Blind : DN pc DN pc DN pc Or more Vagy több DN Disassembly of flanged joints ta (min) Karimakötések szétszerelése Assembly of flanged joints ta (min) Karimakötések összeszerelése " 8" 12" 27,6 59,8 99,4 35,0 74,5 124,2 31

32 Calculation of assembling 1. Szerelési számítás Disassembly and assembly of flanged joints Karimás kötések szét és összeszerelése The flanged joint assembly time also includes time for cleaning of bolts and sealing surfaces designed for pressures up to 6.4 MPa. (up to 64 bar ; up to PSIG 750 lbs ; up to Class 300 #) Disassembly and assembly of flanged joints designed for higher pressures is calculated with using data for the stud bolts disassembly / assembly A karimás kötések összeállítási ideje magában foglalja a csavarok és a tömítő felületek tisztítását is 6,4 MPa nyomástartományig. A karimás kötések szét és összeszerelésére vonatkozó adatok magasabb nyomások esetében a szegcsavarok szét/összeszerelési idők figyelembe vételével készülnek. 32

33 Calculation of assembling 1. Szerelési számítás Disassembly and assembly of flanged joints Karimás kötések szét és összeszerelése Example Flange karima: DN 200 / PN pc 33

34 Calculation of assembling 1. Szerelési számítás Disassembly and assembly of flanged joints Karimás kötések szét és összeszerelése Example Flange karima: DN 200 / PN pc 34

35 Calculation of assembling 1. Szerelési számítás Disassembly and assembly of flanged joints Karimás kötések szét és összeszerelése Example Flange karima: DN 200 / PN pc 12 pcs bolt 12 db csavar Stud bolt Stud bolt Disassembly of stud bolt Assembly of stud bolt Cleaning and redrawing Summa bolting time / pcs Example 1. pcs Example 1. Flange bolting time Example 1. Flange bolting time ta (min) ta (min) ta (min) ta (min) ta (min) TA (hour) Szegcsavar Szegcsavar Szegcsavar szétszerelés Szegcsavar összeszerelési Tisztítás és menetvágás Össz csavaridő/ db Össz csavar db Össz csavaridő/ db Össz csavaridő/ db ta (perc) ta (perc) ta (perc) ta (perc) ta (perc) TA (óra) M33 1 1/4 15,4 6,1 6,9 28, ,8 5,68 35

36 Calculation of assembling 1. Szerelési számítás Disassembly and assembly of valves Szelepek le és felszerelése Example Valve szelep: DN 200 / PN 40 1 pc Diameter Névleges átmérő Mounting of valves Szelepek beszerelése Dismounting of valves Szelepek leszerelése DN DN ta (min) ta (min)

37 Calculation of assembling 1. Szerelési számítás Pipe supports Csőtartók (újra cserélendő tételek db) ON DN pc DN pcs (have to change 1 pc) DN pcs (have to change 1 pc) ON DN pcs (have to change 1 pc) Pillar 800 kg 1 pc 37

38 Calculation of assembling 1. Pipe supports type Simple pipe support structure - Egyszerű csőtartószerkezet Szerelési számítás Csőtartók típusai Pipe support structure of medium complexity - Közepesen bonyolult csőtartószerkezet Pipe support structure of high complexity Bonyolult csőtartószerkezet Component-parts pcs Tartó-részelemek db. száma < < 38

39 Calculation of assembling 1. Szerelési számítás Pipe supports Csőtartók (tömege kg/db) ON DN pc 12 kg/ pcs DN pcs 20 kg/ pcs DN pcs 30 kg/pcs ON DN pcs 18 kg/pcs Pillar 800 kg 1 pc Weight up to kg Tömeg (kg-ig) Construction of structure and pillars Tartószerkezetek és pillérek gyártása ta (min) per 1 piece Construction of supports and brackets Tartók és támaszok gyártása - per db Assembly of structures, pillars, supporters and brackets Tartószerkezetek, pillérek tartók és támaszékok összeállítása Disassembly of structures, pillars, supporters and brackets Tarószerkezetek, pillérek, tartók és támasztékok szétszerelése

40 Calculation of assembling 1. Szerelési számítás Pipe supports Csőtartók (tömege kg/db) ON DN pc 12 kg/ pcs DN pcs 20 kg/ pcs DN pcs 30 kg/pcs ON DN pcs 18 kg/pcs Pillar 800 kg 1 pc Construction and fixing of pipeline support structure A csővezetékek tartószerkezeteinek gyártása és beállítása ta (min) per 1 kg DN Simple pipe support structure - Egyszerű csőtartószerkezet Pipe support structure of medium complexity - Közepesen bonyolult csőtartószerkezet Pipe support structure of high complexity - Bonyolult csőtartószerkezet 100 4" 7,0 9,5 27, " 5,0 7,0 18, " 3,5 5,0 12,5 40

41 Calculation of assembling 1. Pipe supports and Pillar Example No. 1 - material = Carbon steel Name név Support construction ON ON Quantity Unit mennyis. db Szerelési számítás Csőtartók és pillér ta (min/pcs) NEW NORMS Summ. ta (min) Summ. TA (hour) DN 200 (18 kg) csőtartó gyártás 1 pcs 178,0 178,0 2,97 Support construction ON DN 200 (20 kg) 1 pcs 178,0 178,0 2,97 Support construction ON DN 300 (38 kg) 1 pcs 297,0 297,0 4,95 Pillar construction (800 kg) pillér gyártás 1 pcs 3784,0 3784,0 63,07 Support disassembling ON DN 200 (18 kg) csőtartó leszerelés 8 pcs 33,0 264,0 4,40 Support installation ON ON DN 200 csőtartó felszerelés 8 pcs 60,5 484,0 8,07 Support disassembling ON DN 100 (12 kg) 1 pcs 33,0 33,0 0,55 Support installation ON DN pcs 33,3 33,3 0,56 Support disassembling ON DN 200 (20 kg) 8 pcs 33,0 264,0 4,40 Support installation ON DN pcs 52,8 422,4 7,04 Support disassembling ON DN 300 (38 kg) 4 pcs 60,0 240,0 4,00 Support installation ON DN300 4 pcs 64,2 256,8 4,28 Pillar disassembling (800 kg) pillér szétszedés 1 pcs 650,0 650,0 10,83 Pillar assembling (800 kg) pillér összeszerelés 1 pcs 968,0 968,0 16,13 41

42 Calculation of construction 1. Pipe Pipeline disassembling Gyártási számítás Csövek elbontása DN 100 = 114,3x4,5 3 m (6,2 kg/m) = 18,6 kg DN 200 = 219x6,3 145 m (16,7 kg/m) = 2421,5 kg DN 300 = 324x12 40 m (20,5 kg/m) = 820 kg Pipeline removal for later use (back assembly) or for waste (for scrapping) A csővezeték eltávolítása későbbi használatra (visszaszerelésre) vagy szanálásra (selejtezésre) For later use Későbbi felhasználással Bare pipeline Alap csővezeték Insulated pipeline Szigetelt csővezeték Pipeline over 500kg 500 kg feletti csővezeték 0,5 * PT 0,6 * PT 3 min / kg For waste Hulladéknak 0,3 * PT 0,3 * PT 2 min / kg Example No. 1 Name Quantity Unit ta (min /pcs) NEW NORMS Summ. ta (min) Summ. TA (hour) Pipeline DN100 disassembling (18,6 kg) (Flange+pipe) 1 set 49,7 49,7 0,83 Pipeline preparation and positioning DN100 3 m 34,2 102,6 1,71 Flange preparation and positioning DN100 1 pcs 63,0 63,0 1,05 30% PT - preparation time Részelemek előkészítési ideje 42

43 Calculation of construction 1. Pipe Pipeline disassembling Gyártási számítás Csövek elbontása DN 100 = 114,3x4,5 3 m (6,2 kg/m) = 18,6 kg DN 200 = 219x6,3 145 m (16,7 kg/m) = 2421,5 kg DN 300 = 324x12 40 m (20,5 kg/m) = 820 kg Pipeline removal for later use (back assembly) or for waste (for scrapping) A csővezeték eltávolítása későbbi használatra (visszaszerelésre) vagy szanálásra (selejtezésre) For later use Későbbi felhasználással Bare pipeline Alap csővezeték Insulated pipeline Szigetelt csővezeték Pipeline over 500kg 500 kg feletti csővezeték 0,5 * PT 0,6 * PT 3 min / kg For waste Hulladéknak 0,3 * PT 0,3 * PT 2 min / kg Example No. 1 Name Quantity Unit ta (min /pcs) NEW NORMS Summ. ta (min) Summ. TA (hour) Pipeline DN100 disassembling (18,6 kg) (Flange+pipe) 1 set 58,3 58,3 0,97 Pipeline DN200 disassembling 2421,5 kg 2,0 4843,0 80,72 Pipeline DN300 disassembling 820 kg 2,0 1640,0 27,33 PT - preparation time Részelemek előkészítési ideje 43

44 44 Calculation of assembling 1. Water pressure test of pipeline Szerelési számítás Nyomáspróba When gas is used for pressurization, the multiplying coefficient of 1,2 Gázzal történő nyomás esetében a norma szorzója: 1,2 Above 3000 liters value steps thousands (e.g liters = 7000 liters for calculation) A liter értékek kerekítve Filling / draining of water töltés/leeresztés Volume of water in the pipeline in liters Víz-mennyiség literben ta (min) for each additional 1000 liters 5 Minden további 1000 literenként Name Quantity Unit Pressure pump preparation, and pressurization Nyomó-szivattyú összeszerelése és nyomáspróba Volume of water in the pipeline in liters up to PN A csővezetékben lévő vízmennyisége literig (MPa) 3000 for each additional 1000 liters - minden további 1000 liter esetén ta (min/pcs) Summ. ta (min) Summ. TA (hour) Filling of the container with water, draining of water after pressure test töltés 1 pc 155,0 155,0 2,58 Pressure pump preparation, container pressurization 40 barg nyomás 1 pc 215,0 215,0 3,58 or by pressure test plan Vagy nyomáspróbaterv szerint

45 Calculation of assembling 1. Szerelési számítás Disassembly and assembly of valves for pipe blowing A szelepek le és felszerelése a cső átfuvatásához Disassembly of valves for pipe blowing Szerelvények leszerelése a cső átfúvatásához PN< 40 DN ta (min) per 1 piece -per db 100 4" " 754 Assembly of valves for pipe blowing Szerelvények összeszerelése fúvatáshoz PN< 40 DN ta (min) per 1 piece -per db 100 4" " 521 Water flushing and steam blowing of pipes Csővezetékek vízöblítése és gőzölése DN Water flushing of pipes Csővezeték vízöblítése Steam blowing of pipes - Csővezeték gőzölése ta N min per 1 m 100 4" 3,3 2, " 5,3 4, " 7,0 6,0 DN m DN m DN 300 Or more 40 m Vagy több 45

46 Calculation of assembling 1. Szerelési számítás Water flushing and steam blowing summa Csővezetékek vízöblítése és gőzölése összesen Name Quantity Unit ta (min /pcs) Summ. ta (min) Summ. TA (hour) Disassembly of valves for pipe blowing DN100 szerelvény leszerelés 1 pcs 356,0 356,0 5,93 Disassembly of valves for pipe blowing DN200 1 pcs 754,0 754,0 12,57 Assembly of valves for pipe blowing DN100 szerelvény felszerelés 1 pcs 257,0 257,0 4,28 Assembly of valves for pipe blowing DN200 1pcs 521,0 521,0 8,68 Water flushing of pipe DN100 Vízöblítés 3m 3,3 9,9 0,17 Water flushing of pipe DN m 5,3 768,5 12,81 Water flushing of pipe DN300 40m 7,0 280,0 4,67 Steam blowing of pipe DN100 Gőzölés 3 m 2,6 7,8 0,13 Steam blowing of pipe DN m 4,7 681,5 11,36 Steam blowing of pipe DN m 6,0 240,0 4,00 46

47 Summa Összegzés Time parts Summ. ta (min) Summ. TA (hour) TA Base time Alap idő ,94 877,27 TB Preparation and completion time 5,00% 43,86 Előkészítés, komplettírozás TC Incidental time Mellékidő 7,35% 64,48 TOTAL (Nh) 985,6 47

48 The end Thank you for your attention Köszönöm a megtisztelő figyelmet! I look forward your comments on cssoti@petrolszolg.hu Észrevételeiteket címemre várom. 48
