Nyílászáró gépek telepítési elhelyezési rajza. Location Plan For PVC Window And Door Manufacturing Line. MGO 257 type 4 Single Head Mitre Saw For PVC

Átírás

1

2

3 TARTALOMJEGYZÉK CONTENTS MGO 257 típusú 4 egyfejes PVC profildaraboló fûrész MGO 250 típusú 5 kétfejes PVC - alumínium profildaraboló fûrész MGO kétfejes sarokhegesztõ gép MGO egyfejes sarokhegesztõ gép MGO sarok és varrattisztító marógép MGO félautomata vízrés marógép MGO kilincs és zárhely marógép MGO automata üvegezõléc vágógép MGO összeépítõ (üvegezõ) prés MGO automata csavarozó gép MGO osztóborda végmarógép Szerszámok és sablonok 15 MGO 257 type 4 Single Head Mitre Saw For PVC MGO 250 type 5 Double Head Mitre Saw For PVC & Aluminium MGO Double Head Welding Machine MGO Single Head Welding Machine MGO Corner Clearing Machine MGO Semi-Automatic Water Drain Milling Machine MGO Copy Milling Machine MGO Automatic Glazing Bead Saw MGO Assembling (Glazing) Press MGO Automatic Screwing Machine MGO End Milling Machine Milling machines 15 3 Nyílászáró gépek telepítési elhelyezési rajza Location Plan For PVC Window And Door Manufacturing Line

4 MGO 257 típusú egyfejes PVC alumínium profildaraboló fûrész MGO 257 Single Head Mitre Saw for PVC & Aluminium 4 A min. B min. A mx. B max A min. B min. A max. B max D d B Z N 1/min mm mm mm mm mm mm mm mm mm mm mm mm mm Technikai adatok Technical Data MGO 257 Tápfeszültség Voltage 400 V Frekvencia Frequency 50 Hz Teljesítmény Total power 1,1 Kw Sûrített levegõ betáplálás Air power 6 Bar15 L/min Hosszúság Length 1070 mm Szélesség Width 950 mm Magasság Height 1380 mm Súly Weight 360 kg Zajszint Noise emission 70 db Kétirányú vágás 2 directional cutting A függõlegestõl jobbra 60, balra 45 Angle adjustment 60 o right and 45 o left from the vertical axis Automatikus darabolási folyamat Automatic cutting process Méretbeállítás manuálisan, Manual length adjustment, mérõléc segítségével with length measuring system Maximális profilszélesség Maximal profile width 120mm A gépre szerelhetõ támasztókarok A gépen bármilyen profil darabolható Any profile can be cut on the machine

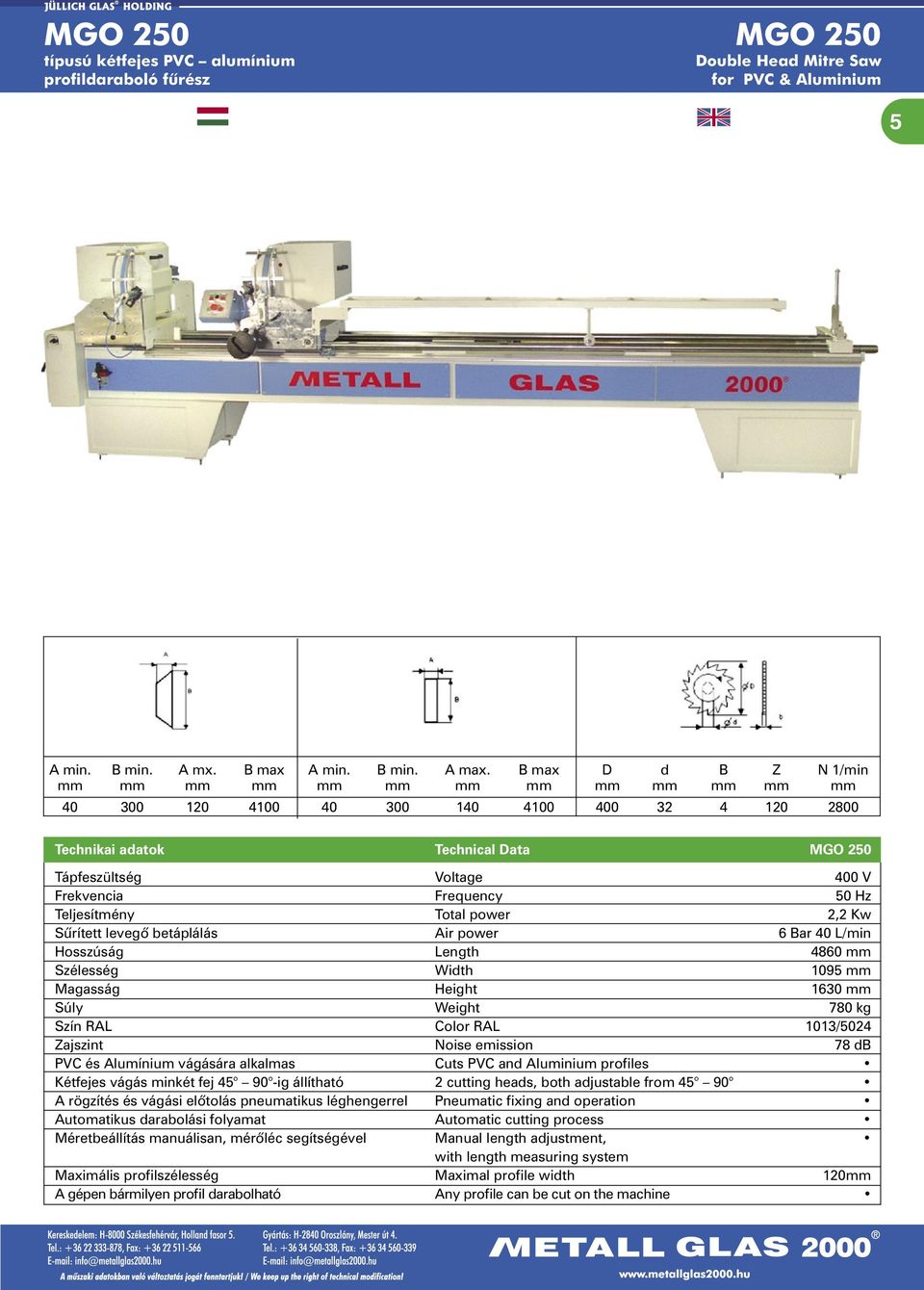

5 MGO 250 MGO 250 típusú kétfejes PVC alumínium profildaraboló fûrész Double Head Mitre Saw for PVC & Aluminium 5 A min. B min. A mx. B max A min. B min. A max. B max D d B Z N 1/min mm mm mm mm mm mm mm mm mm mm mm mm mm Technikai adatok Technical Data MGO 250 Tápfeszültség Voltage 400 V Frekvencia Frequency 50 Hz Teljesítmény Total power 2,2 Kw Sûrített levegõ betáplálás Air power 6 Bar 40 L/min Hosszúság Length 4860 mm Szélesség Width 1095 mm Magasság Height 1630 mm Súly Weight 780 kg Zajszint Noise emission 78 db PVC és Alumínium vágására alkalmas Cuts PVC and Aluminium profiles Kétfejes vágás minkét fej ig állítható 2 cutting heads, both adjustable from A rögzítés és vágási elõtolás pneumatikus léghengerrel Pneumatic fixing and operation Automatikus darabolási folyamat Automatic cutting process Méretbeállítás manuálisan, mérõléc segítségével Manual length adjustment, with length measuring system Maximális profilszélesség Maximal profile width 120mm A gépen bármilyen profil darabolható Any profile can be cut on the machine

6 MGO 251 kétfejes sarokhegesztõ gép MGO 251 Double Head Welding Machine 6 A B A B A B A B min min max max min mm min mm max mm max mm Technikai adatok Technical Data MGO 251 Tápfeszültség: Voltage 230 V Frekvencia: Frequency 50 Hz Teljesítmény: Total power 2,5 Kw Sûrített levegõ betáplálás Air power 6 Bar 70 L/min Hosszúság Length 4260 mm Szélesség Width 750 mm Magasság Height 1660 mm Súly Weight 730 kg Zajszint Noise emission 75 db Hegesztési szög minkét fejnél Welding angle of both heads állítható/adjustable A két fej együtt hegesztése Simultaneous welding of both heads állítható/adjustable A hegesztési hõmérséklet Welding temperature állítható/adjustable A hegesztési idõ Welding time állítható/adjustable A préselési erõ pneumatikus léghengerrel Pneumatic pressing force állítható/adjustable Egyszerre két varrat készíthetõ Two welding possible at the same time Két varrat készítésének ideje Duration of double welding ~70sec. Minkét hegesztõfej külön is használható Both heads can be used separately A hegesztési szög Welding angle ig állítható/adjustable

7 MGO 258 MGO 258 egyfejes sarokhegesztõ gép Single Head Welding Machine 7 A B A B A B A B min min max max min mm min mm max mm max mm Technikai adatok Technical Data MGO 258 Tápfeszültség: Voltage 230 V Frekvencia: Frequency 50 Hz Teljesítmény: Total power 1,5 Kw Sûrített levegõ betáplálás Air power 6 Bar 45 L/min Hosszúság Length 870 mm Szélesség Width 870 mm Magasság Height 1490 mm Súly Weight 280 kg Zajszint Noise emission 75 db Hegesztési varratok (bármilyen szögben) állítható Welding angles adjustable from A hegesztési hõmérséklet Welding temperature állítható/adjustable A hegesztési idõ Welding time állítható/adjustable A préselési erõ pneumatikus léghengerrel Pneumatic pressing force állítható/adjustable Egyszerre egy varrat készíthetõ One welding possible at the same time Egy varrat elkészítése Duration of welding ~70sec.

8 MGO 252 sarok és varrattisztító marógép MGO 252 Corner Clearing Machine 8 A min B min A max B max n 1/min A mm B mm C mm Technikai adatok Technical Data MGO 252 Tápfeszültség Voltage 400 V Frekvencia Frequency 50 Hz Teljesítmény Total power 3 Kw Sûrített levegõ betáplálás Air power 6 Bar 40 L/min Hosszúság Length 835 mm Szélesség Width 1035 mm Magasság Height 1690 mm Súly Weight 170 kg Zajszint Noise emission 78 db Pvc nyílászáró profilok sarokhegesztéseinek tisztítása Used for corner cleaning of PVC profiles after welding Marófejek száma Number of cutter heads 3 A beépített marófejek kialakítása cserélhetõ tengelyrendszerrel Cutter shaft changing system Elõnye a különféle profilok átállása gyors, egyszerû Changing of profiles is fast and simple A marófejek kiválasztása a kezelõpulton A cutter shafts can be changed lévõ nyomógombok segítségével by the buttons on the control panel A varrat tisztító és marók sebessége állítható Adjsutable speed of corner cleaning A hosszú profilok támasztása, Supporting table for the large PVC frames géphez illeszthetõ asztal segítségével A rögzítés és mûködtetés pneumatikus léghengerek segítségével Pneumatic fixing and operation

9 MGO 254 MGO 254 félautomata vízrés marógép semi-automatic water drain milling machine 9 Amin Bmin A max Bmax n 1/min h mm d1 mm d2 mm ~ Technikai adatok Technical Data MGO 254 Tápfeszültség Voltage 400 V Frekvencia Frequency 50 Hz Teljesítmény Total power 1,7 Kw Sûrített levegõ betáplálás Air power 6 Bar 40 L/min Hosszúság Length 1060 mm Szélesség Width 1030 mm Magasság Height 1700 mm Súly Weight 185 kg Zajszint Noise emission 78 db Ajtó, ablakkeret vízkifolyó rés marása Drilling of water drain slots on PVC profiles of doors and windows Ajtó-ablakszárny szellõzõfurat fúrása Drilling of air holes on door and window sashes A gépen bármilyen profil furatolása, marása beállítható Any type of profile can be used Félautomata marási folyamat Semi automatic milling process A szellõzõ furat készítése mechanikus kar mozgatásával Drilling of air holes by hand command valve A szellõzõfurat és vízrések elkészítése Process time

10 MGO 255 Kilincs és zárhely marógép MGO 255 Copy Milling Machine 10 A B A B h d1 d2 A B C n 1/ h d1 d2 min min max max mm mm mm mm mm mm min mm mm mm ~ Technikai adatok Technical Data MGO 255 Tápfeszültség Voltage 400 V Frekvencia Frequency 50 Hz Teljesítmény Total power 1,1 Kw Sûrített levegõ betáplálás Air power 6 Bar 40 L/min Hosszúság Length 870 mm Szélesség Width 870 mm Magasság Height 1700 mm Súly Weight 170 kg Zajszint Noise emission 78 db Ajtó kilincs, zárbetét fúrása Drilling of locks and housings for door handles Ablak kilincs zárbetét fúrása Drilling of locks and housings for window handles Ajtó keret-szárny, zárhely marás, Milling of door locks and sash fasteners, másoló sablonnal/with copying template Ablak keret-szárny, zárhely marás, Milling of window locks and sash fasteners másoló sablonnal/with copying template A marási hosszúság beállítható Adjustable milling length 4 különbözõ marási mélység 4 different drilling depth Marófej motormûködtetés a Drilling head is operated manually, mozgatókoron lévõ nyomógombbal with a pushbutton on the control arm A gépen bármilyen profil megmunkálható Any profile can be cut on the machine

11 MGO 256 MGO 256 Automata üvegezõléc vágógép Automatic Glazing Bead Saw 11 A min. B min. A mx. B max A min. B min. A max. B max D d B Z N 1/min mm mm mm mm mm mm mm mm mm mm mm mm mm , x , Technikai adatok Technical Data MGO 256 Tápfeszültség Voltage 400 V Frekvencia Frequency 50 Hz Teljesítmény Total power 1,1 Kw Sûrített levegõ betáplálás Air power 6 Bar 30 L/min Hosszúság Length 1100 mm Szélesség Width 650 mm Magasság Height 950 mm Súly Weight 160 kg Zajszint Noise emission 78 db Automatikus darabolási folyamat Automatic cutting process 2db fûrészmotor 2 separate motor Mindkét oldal egyidejû vágása Cuts both ends at the same time Akár egyszerre két léc vágására is alkalmas Cuts 2 bars at the same time Illesztõ sarkok letörés (alávágás), Corner cutting and breaking a darabolással együtt minkét oldalon together with the cutting process Sarokletörés (alávágás) 5mm x 45 Corner cutting 5mm x 45 A rögzítés és vágási elõtolás pneumatikus léghengerrel Pneumatic fixing and operation Méretbeállítás manuálisan, mérõléc segítségével Manual length adjustment, with length measuring system A gépen bármilyen profil darabolható Any profile can be cut on the machine

12 MGO 259 összeépítô (üvegezô) prés MGO 259 Assembling (Glazing) Press 12 Technikai adatok Technical Data MGO 259 Sûrített levegõ betáplálás Air power 6 Bar 40 L/min Hosszúság Length 3000 mm Szélesség Width 850 mm Magasság Height 2360 mm Súly Weight 400 kg Zajszint Noise emission 75 db Pneumatikus hengerrel állítható munka magasság Pneumatic adjustment of working height mm Összeépíthetõ minimális méret Minimal assembling size nincs korlátozva/not limited Összeépíthetõ max méret Maximal assembling size 2300x2700mm Vízszintes alátámasztás görgõs vezetéssel Horizontal support with roller tracking Pneumatikus szorítás Pneumatic fixing Mozgatható szorítólap Mobile clump plate Fix oldal nyitható Fix side opening Választható munkairány Working directions balról-jobbra, jobbról-balra/left right, right left Gyors pozicionálás Fast positioning

13 MGO 2511 MGO 2511 automata csavarozó gép Automatic Screwing Machine 13 Technikai adatok Technical Data MGO 2511 Sûrített levegõ betáplálás Air power 6 Bar 600 L/min Hosszúság Length 500 mm Szélesség Width 500 mm Magasság Height 1800 mm Súly Weight 80 kg Zajszint Noise emission 79 db Automatikus csavar adagolás Automatic screw intake A gépen használható csavarfej kialakítás Possible types of screw heads PHILIPS cross, TORX Csavarfej méret Size of the screw-head 6,0-9,0mm Csavar átmérõ Diameter 3,0-4,5mm Csavar hosszúság Length 13,0-45,0mm Légmotor fordulat Round /min of the air-motor ~2400/min Motor teljesítmény Engine performance 350W

14 MGO 253 osztóborda végmarógép MGO 253 End Milling Machine 14 A B A B n 1/ A B C H min min max max min mm mm mm max mm Technikai adatok Technical Data MGO 253 Tápfeszültség Voltage 400 V Frekvencia Frequency 50 Hz Teljesítmény Total power 1,1 Kw Sûrített levegõ betáplálás Air power 6 Bar 40 L/min Hosszúság Length 690 mm Szélesség Width 420 mm Magasság Height 1130 mm Súly Weight 95 kg Zajszint Noise emission 78 db Pvc nyílászáró profiloknak megfelelõ végmarás End milling for PVC profiles Egyenes és szögmarás Straight and angle milling Marófejek száma Milling heads 1 A csoportos marófejek komplett cseréje Complete change of milling heads Elõnye a különféle profilok átállása gyors, egyszerû Changing for various profiles is fast and simple A hosszú profilok támasztása, Supporting table for the long PVC profiles géphez illeszthetõ asztal segítségével A rögzítés pneumatikus léghengerek segítségével Pneumatic fixing Marás mûködtetése kézi kar mozgatásával Manual milling
