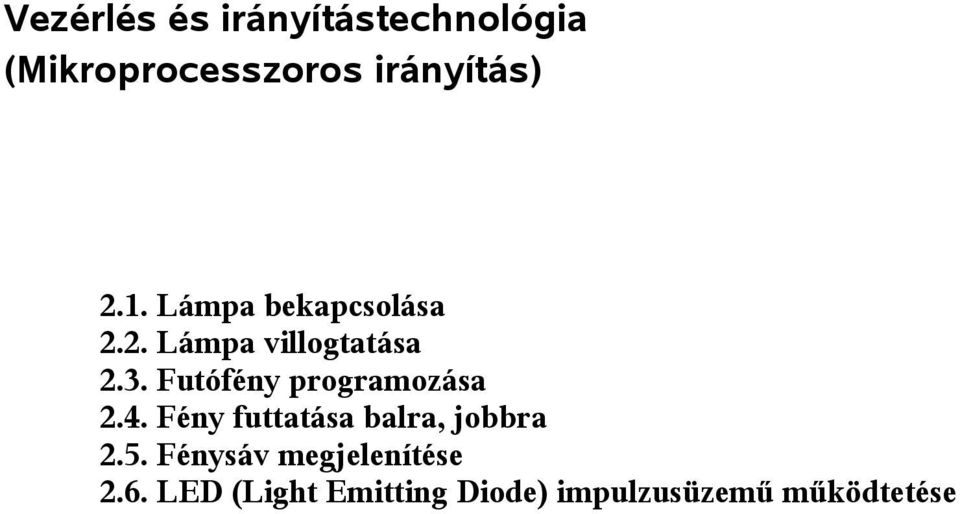

1 Vezérlés és irányítástechnológia (Mikroprocesszoros irányítás) 2.1. Lámpa bekapcsolása 2.2. Lámpa villogtatása 2.3. Futófény programozása 2.4. Fény futtatása balra, jobbra 2.5. Fénysáv megjelenítése 2.6. LED (Light Emitting Diode) impulzusüzemű működtetése

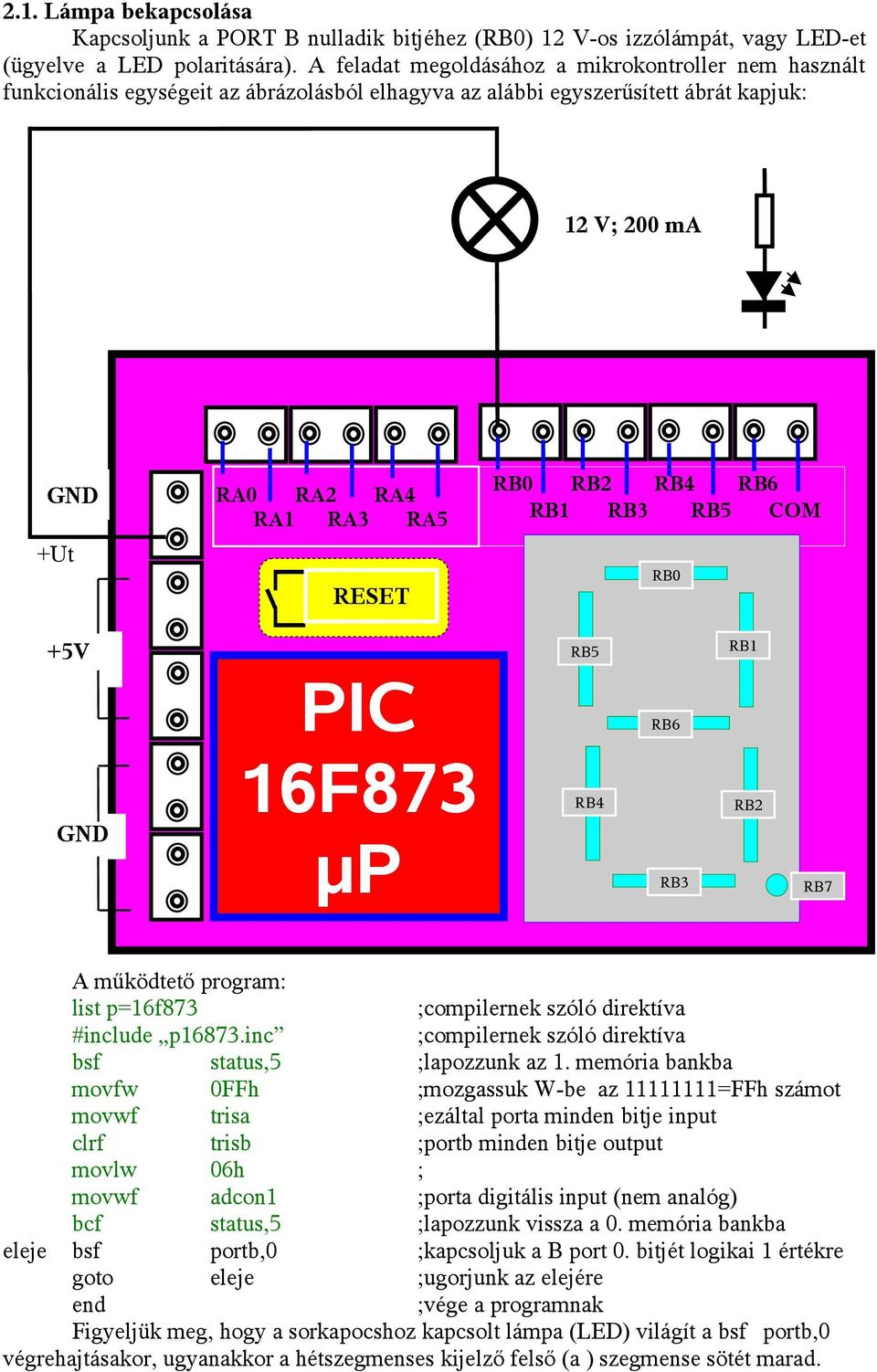

2 2.1. Lámpa bekapcsolása Kapcsoljunk a PORT B nulladik bitjéhez (RB0) 12 V-os izzólámpát, vagy LED-et (ügyelve a LED polaritására). A feladat megoldásához a mikrokontroller nem használt funkcionális egységeit az ábrázolásból elhagyva az alábbi egyszerűsített ábrát kapjuk: 12 V; 200 ma +Ut RA0 RA2 RA4 RA1 RA3 RA5 RESET RB0 RB2 RB4 RB6 RB1 RB3 RB5 COM RB0 +5V PIC 16F873 µp RB5 RB4 RB6 RB3 RB1 RB2 RB7 A működtető program: ;compilernek szóló direktíva ;compilernek szóló direktíva ;lapozzunk az 1. memória bankba movfw 0FFh ;mozgassuk W-be az =FFh számot ;ezáltal porta minden bitje input ;portb minden bitje output ; ;porta digitális input (nem analóg) ;lapozzunk vissza a 0. memória bankba eleje bsf portb,0 ;kapcsoljuk a B port 0. bitjét logikai 1 értékre goto eleje ;ugorjunk az elejére ;vége a programnak Figyeljük meg, hogy a sorkapocshoz kapcsolt lámpa (LED) világít a bsf portb,0 végrehajtásakor, ugyanakkor a hétszegmenses kijelző felső (a ) szegmense sötét marad.

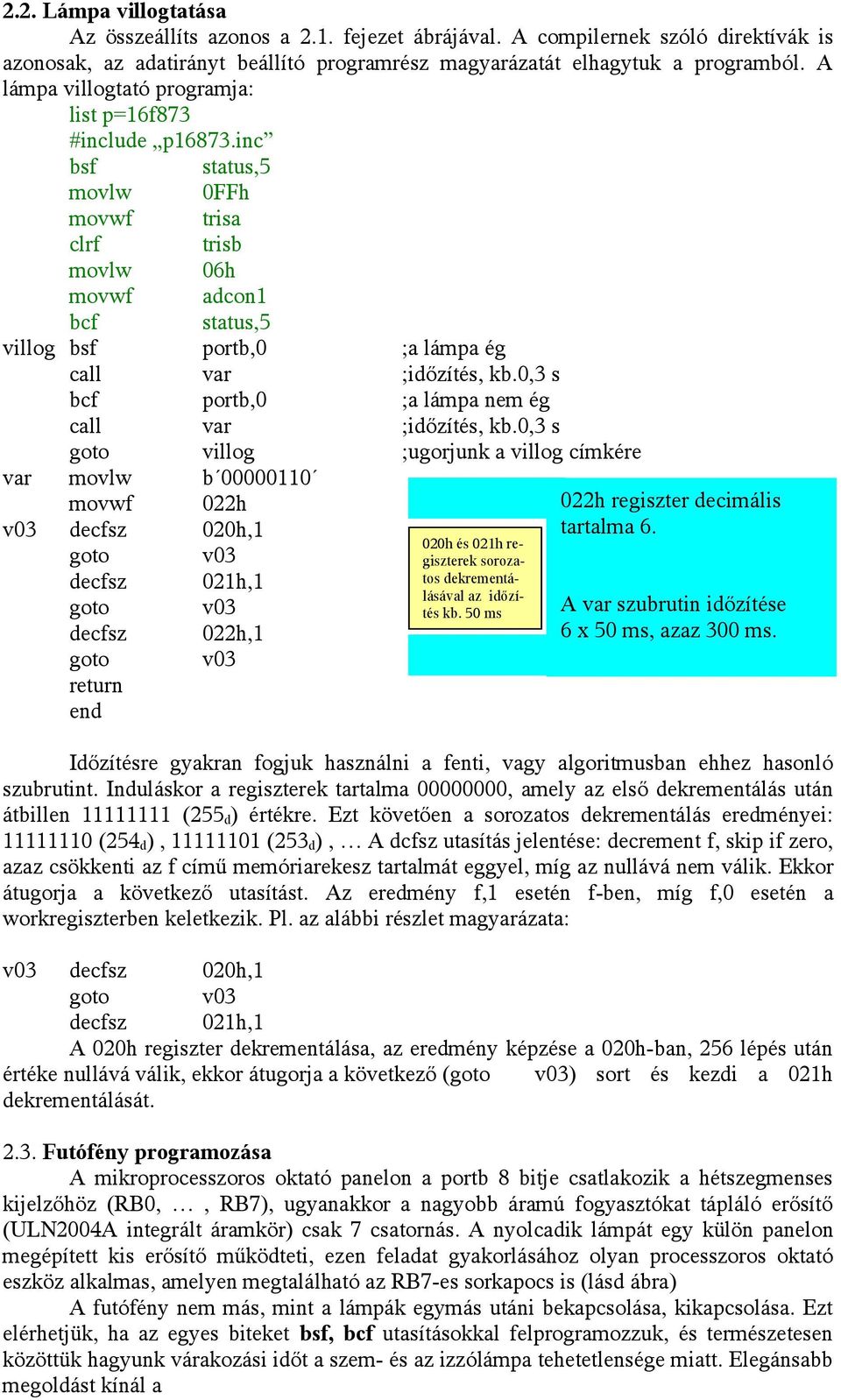

3 2.2. Lámpa villogtatása Az összeállíts azonos a 2.1. fejezet ábrájával. A compilernek szóló direktívák is azonosak, az adatirányt beállító programrész magyarázatát elhagytuk a programból. A lámpa villogtató programja: villog bsf portb,0 ;a lámpa ég ;időzítés, kb.0,3 s bcf portb,0 ;a lámpa nem ég ;időzítés, kb.0,3 s goto villog ;ugorjunk a villog címkére var movlw b movwf 022h decfsz 022h,1 020h és 021h regiszterek sorozatos dekrementálásával az időzítés kb. 50 ms 022h regiszter decimális tartalma 6. A var szubrutin időzítése 6 x 50 ms, azaz 300 ms. Időzítésre gyakran fogjuk használni a fenti, vagy algoritmusban ehhez hasonló szubrutint. Induláskor a regiszterek tartalma , amely az első dekrementálás után átbillen (255 d ) értékre. Ezt követően a sorozatos dekrementálás eredményei: (254 d ), (253 d ), A dcfsz utasítás jelentése: decrement f, skip if zero, azaz csökkenti az f című memóriarekesz tartalmát eggyel, míg az nullává nem válik. Ekkor átugorja a következő utasítást. Az eredmény f,1 esetén f-ben, míg f,0 esetén a workregiszterben keletkezik. Pl. az alábbi részlet magyarázata: A 020h regiszter dekrementálása, az eredmény képzése a 020h-ban, 256 lépés után értéke nullává válik, ekkor átugorja a következő () sort és kezdi a 021h dekrementálását Futófény programozása A mikroprocesszoros oktató panelon a portb 8 bitje csatlakozik a hétszegmenses kijelzőhöz (RB0,, RB7), ugyanakkor a nagyobb áramú fogyasztókat tápláló erősítő (ULN2004A integrált áramkör) csak 7 csatornás. A nyolcadik lámpát egy külön panelon megépített kis erősítő működteti, ezen feladat gyakorlásához olyan processzoros oktató eszköz alkalmas, amelyen megtalálható az RB7-es sorkapocs is (lásd ábra) A futófény nem más, mint a lámpák egymás utáni bekapcsolása, kikapcsolása. Ezt elérhetjük, ha az egyes biteket bsf, bcf utasításokkal felprogramozzuk, és természetesen közöttük hagyunk várakozási időt a szem- és az izzólámpa tehetetlensége miatt. Elegánsabb megoldást kínál a

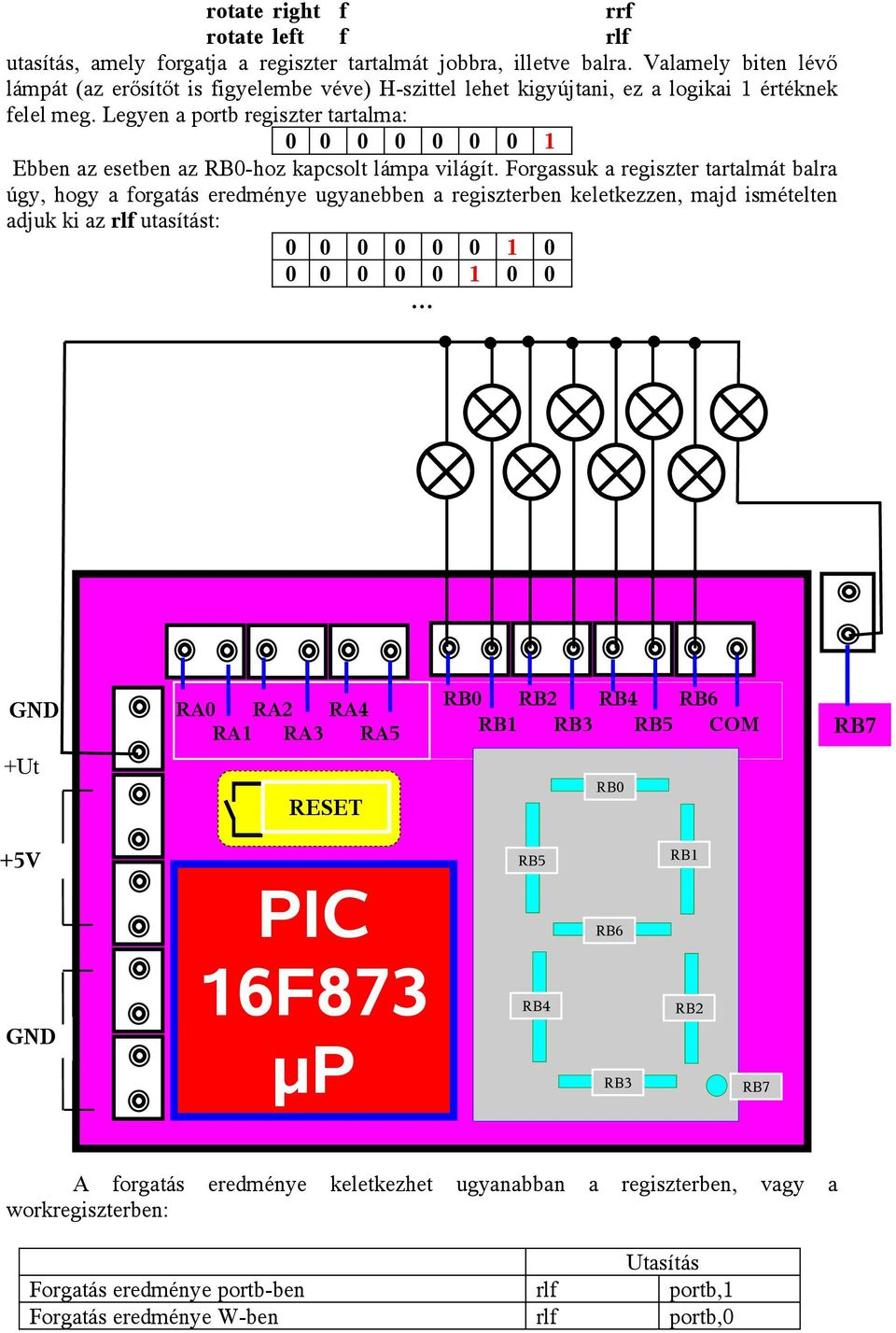

4 rotate right f rrf rotate left f rlf utasítás, amely forgatja a regiszter tartalmát jobbra, illetve balra. Valamely biten lévő lámpát (az erősítőt is figyelembe véve) H-szittel lehet kigyújtani, ez a logikai 1 értéknek felel meg. Legyen a portb regiszter tartalma: Ebben az esetben az RB0-hoz kapcsolt lámpa világít. Forgassuk a regiszter tartalmát balra úgy, hogy a forgatás eredménye ugyanebben a regiszterben keletkezzen, majd ismételten adjuk ki az rlf utasítást: RA0 RA2 RA4 RA1 RA3 RA5 RB0 RB2 RB4 RB6 RB1 RB3 RB5 COM RB7 +Ut RESET RB0 +5V RB5 RB1 PIC RB6 16F873 µp RB4 RB3 RB2 RB7 A forgatás eredménye keletkezhet ugyanabban a regiszterben, vagy a workregiszterben: Utasítás Forgatás eredménye portb-ben rlf portb,1 Forgatás eredménye W-ben rlf portb,0

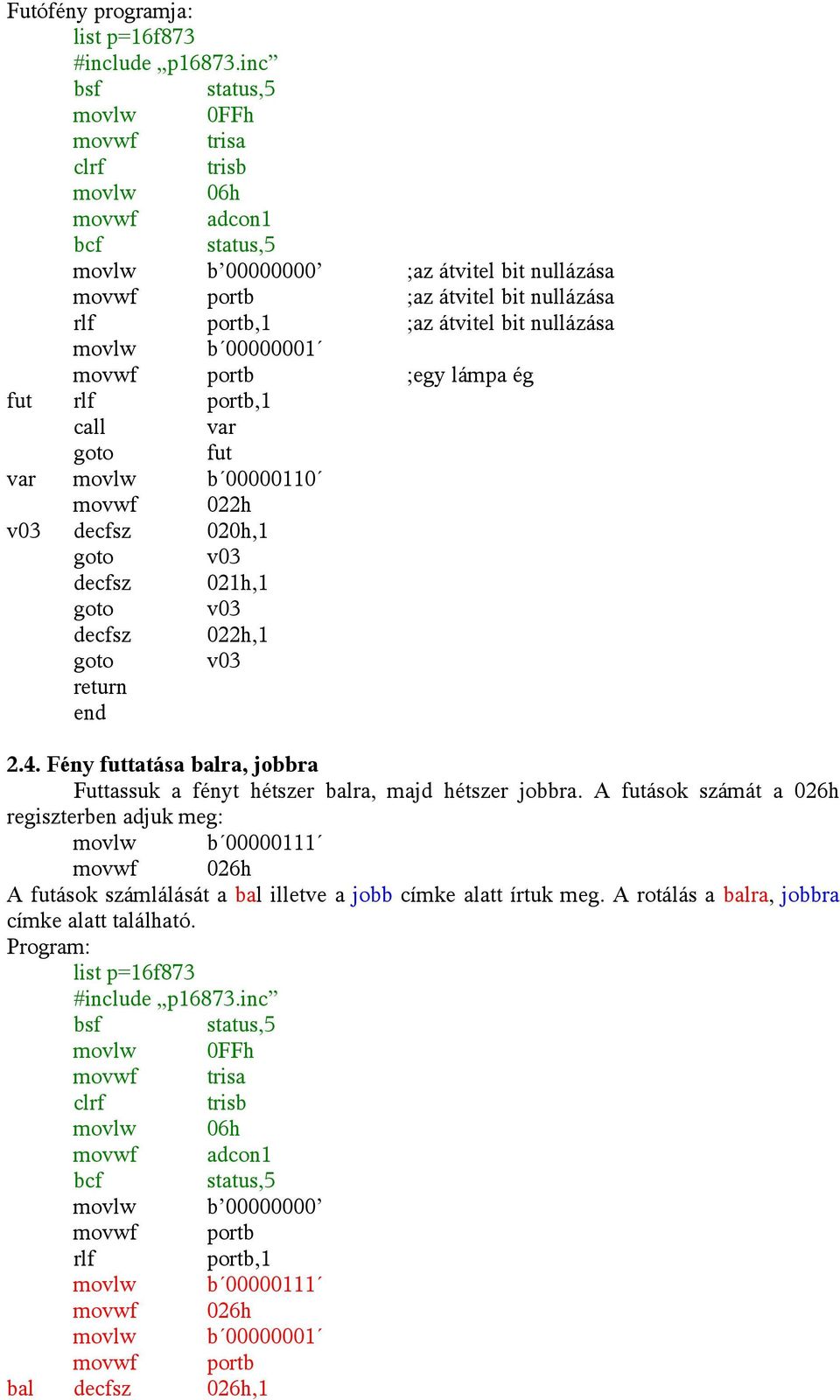

5 Futófény programja: movlw b ;az átvitel bit nullázása ;az átvitel bit nullázása rlf portb,1 ;az átvitel bit nullázása movlw b ;egy lámpa ég fut rlf portb,1 goto fut var movlw b movwf 022h decfsz 022h, Fény futtatása balra, jobbra Futtassuk a fényt hétszer balra, majd hétszer jobbra. A futások számát a 026h regiszterben adjuk meg: movlw b movwf 026h A futások számlálását a bal illetve a jobb címke alatt írtuk meg. A rotálás a balra, jobbra címke alatt található. Program: movlw b rlf portb,1 movlw b movwf 026h movlw b bal decfsz 026h,1

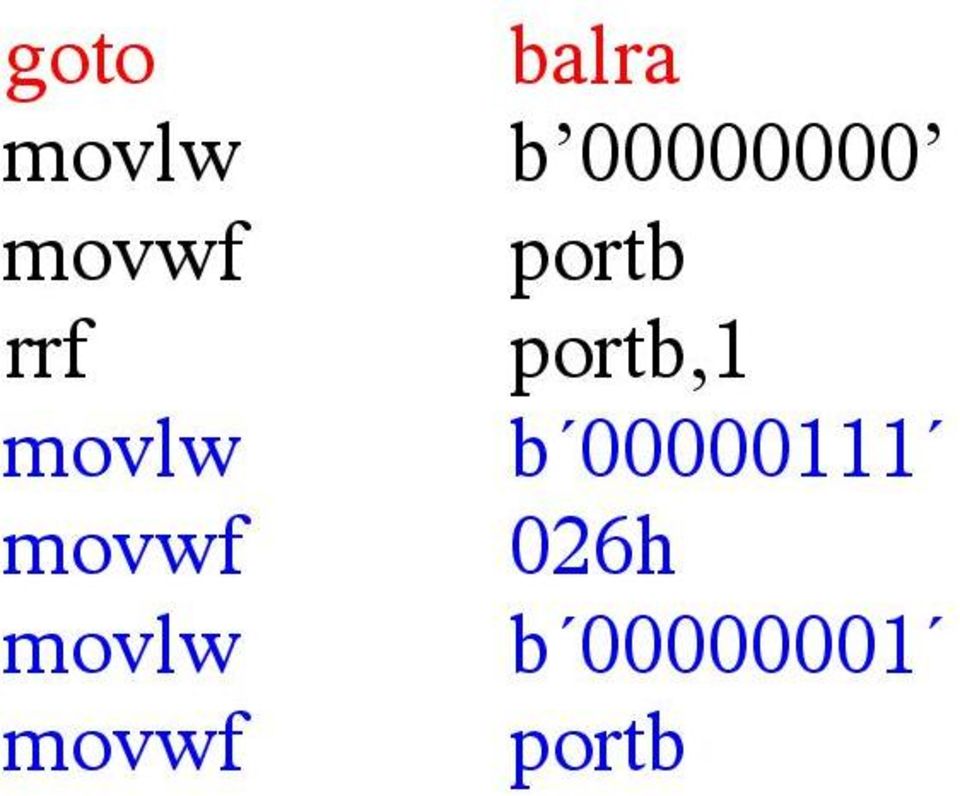

6 goto movlw movwf rrf movlw movwf movlw movwf balra b portb portb,1 b h b portb

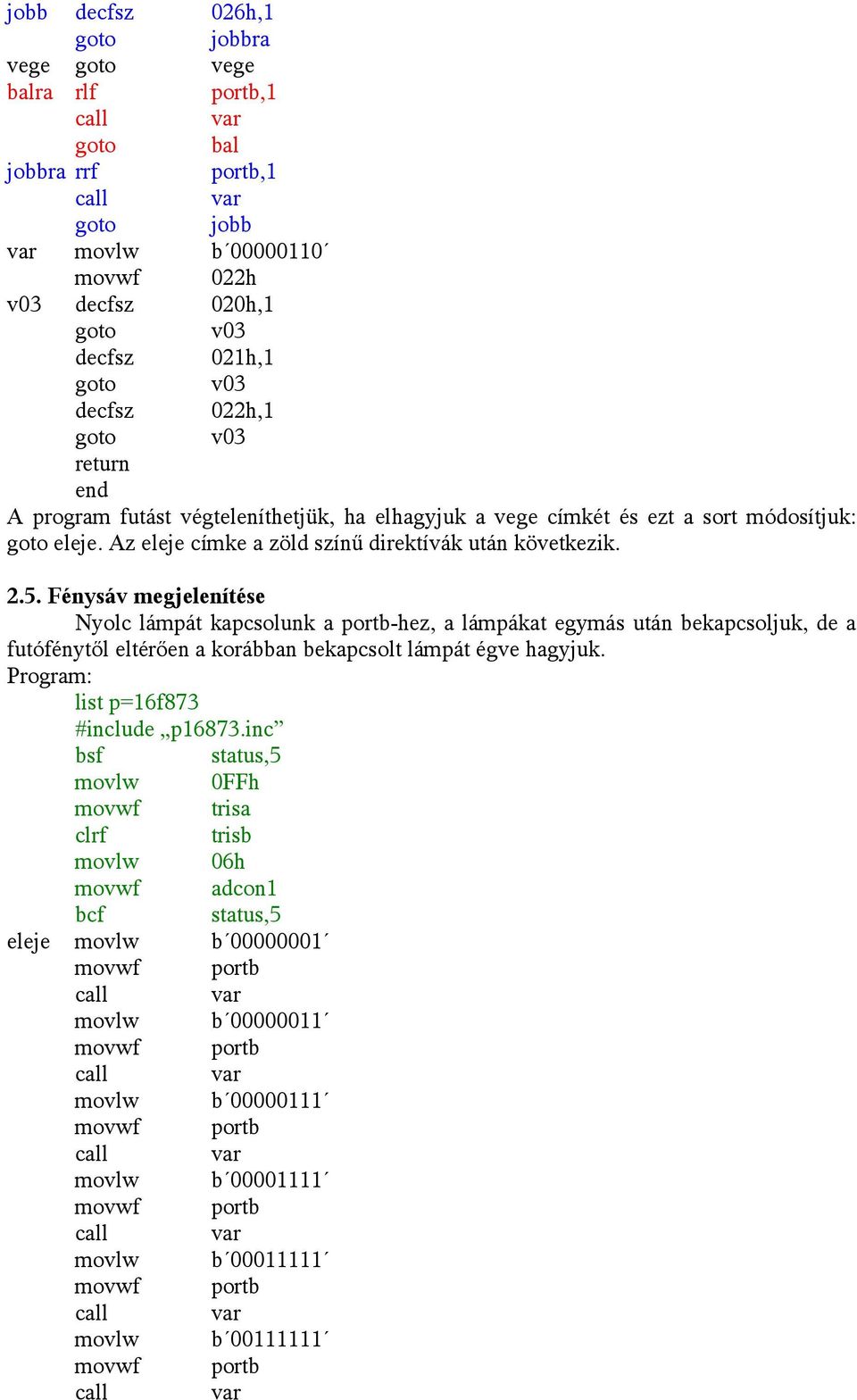

7 jobb decfsz 026h,1 goto jobbra vege goto vege balra rlf portb,1 goto bal jobbra rrf portb,1 goto jobb var movlw b movwf 022h decfsz 022h,1 A program futást végteleníthetjük, ha elhagyjuk a vege címkét és ezt a sort módosítjuk: goto eleje. Az eleje címke a zöld színű direktívák után következik Fénysáv megjelenítése Nyolc lámpát kapcsolunk a portb-hez, a lámpákat egymás után bekapcsoljuk, de a futófénytől eltérően a korábban bekapcsolt lámpát égve hagyjuk. Program: eleje movlw b movlw b movlw b movlw b movlw b movlw b

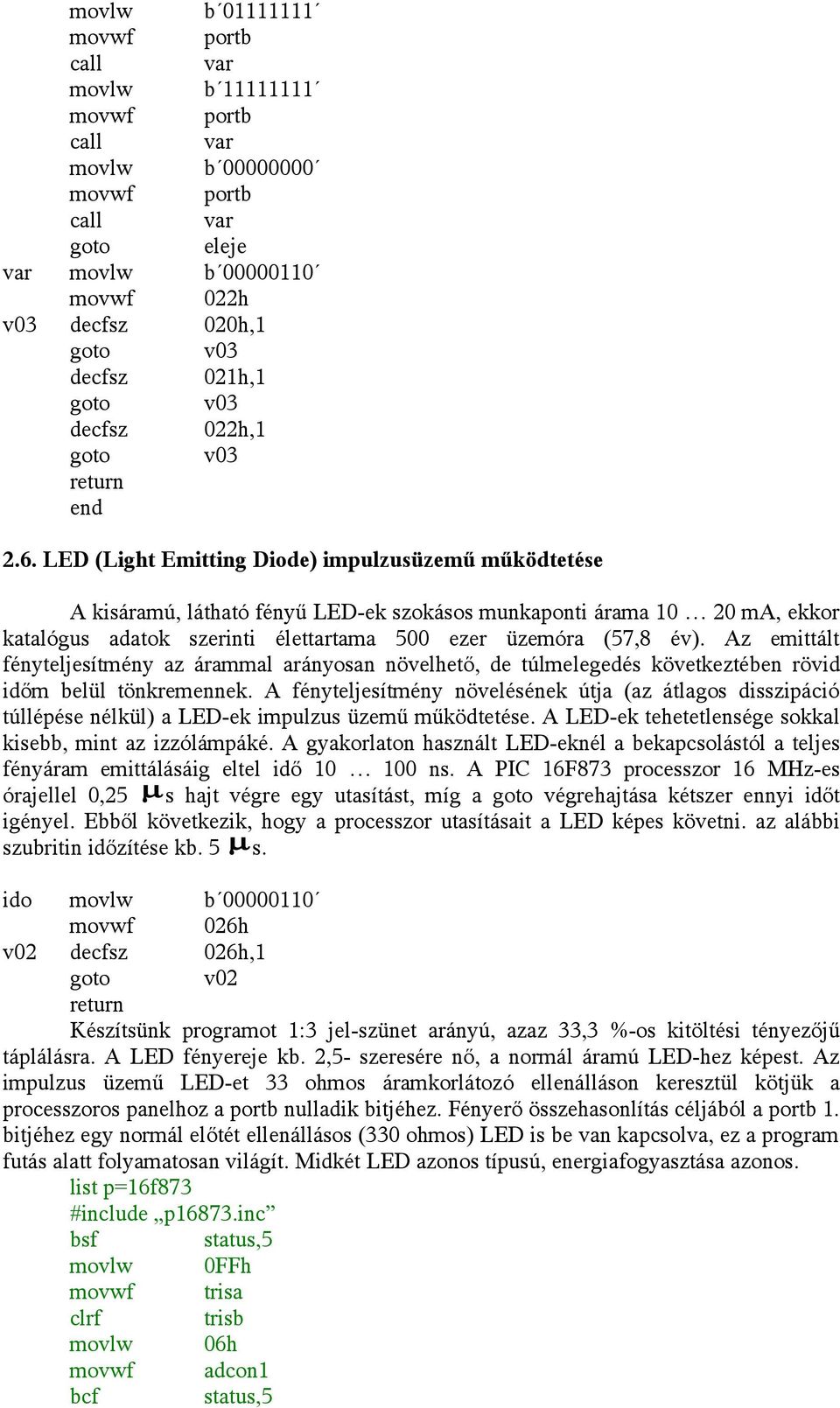

8 movlw b movlw b movlw b goto eleje var movlw b movwf 022h decfsz 022h, LED (Light Emitting Diode) impulzusüzemű működtetése A kisáramú, látható fényű LED-ek szokásos munkaponti árama ma, ekkor katalógus adatok szerinti élettartama 500 ezer üzemóra (57,8 év). Az emittált fényteljesítmény az árammal arányosan növelhető, de túlmelegedés következtében rövid időm belül tönkremennek. A fényteljesítmény növelésének útja (az átlagos disszipáció túllépése nélkül) a LED-ek impulzus üzemű működtetése. A LED-ek tehetetlensége sokkal kisebb, mint az izzólámpáké. A gyakorlaton használt LED-eknél a bekapcsolástól a teljes fényáram emittálásáig eltel idő ns. A PIC 16F873 processzor 16 MHz-es órajellel 0,25 µ s hajt végre egy utasítást, míg a goto végrehajtása kétszer ennyi időt igényel. Ebből következik, hogy a processzor utasításait a LED képes követni. az alábbi szubritin időzítése kb. 5 µs. ido movlw b movwf 026h v02 decfsz 026h,1 goto v02 Készítsünk programot 1:3 jel-szünet arányú, azaz 33,3 %-os kitöltési tényezőjű táplálásra. A LED fényereje kb. 2,5- szeresére nő, a normál áramú LED-hez képest. Az impulzus üzemű LED-et 33 ohmos áramkorlátozó ellenálláson keresztül kötjük a processzoros panelhoz a portb nulladik bitjéhez. Fényerő összehasonlítás céljából a portb 1. bitjéhez egy normál előtét ellenállásos (330 ohmos) LED is be van kapcsolva, ez a program futás alatt folyamatosan világít. Midkét LED azonos típusú, energiafogyasztása azonos.

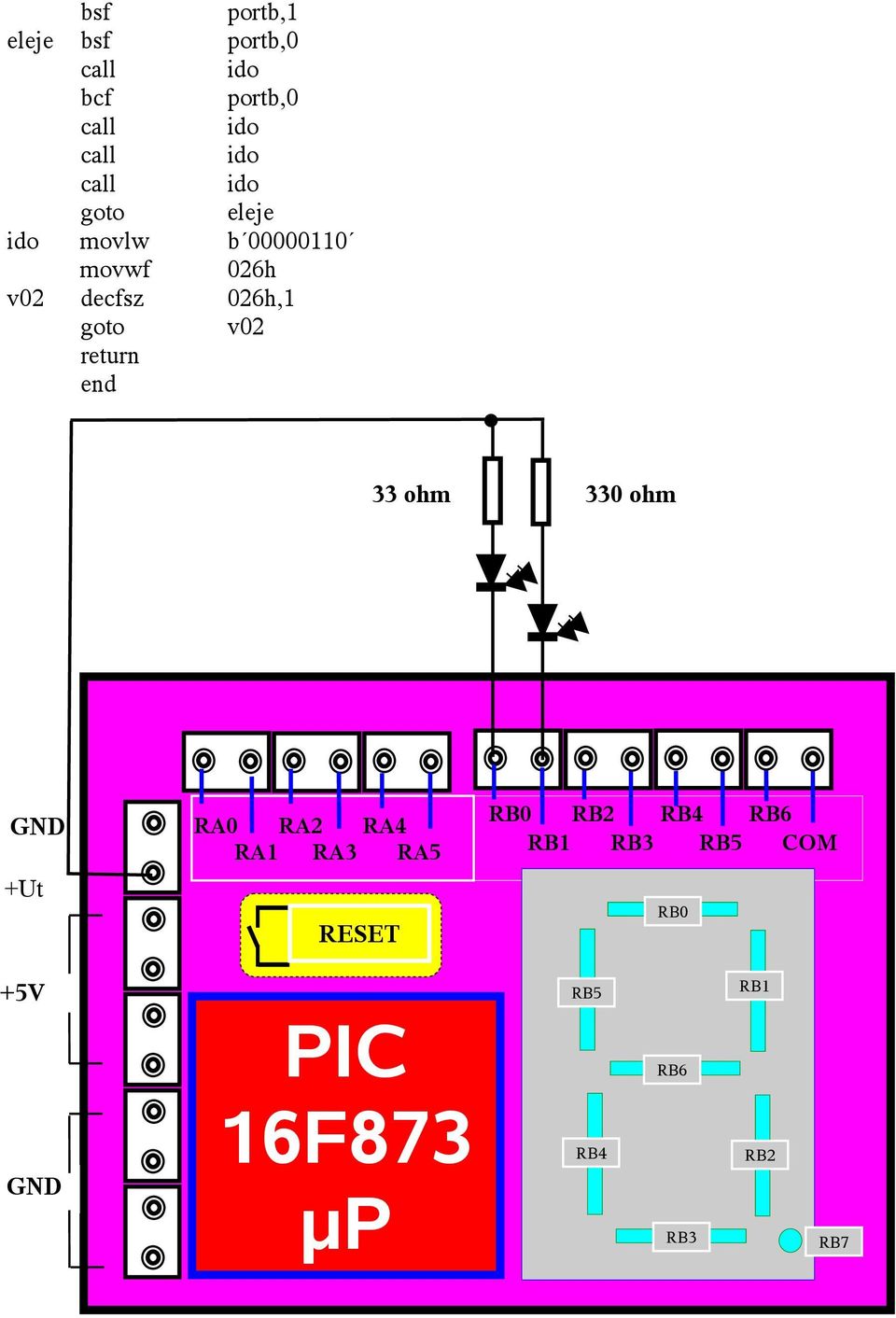

9 bsf portb,1 eleje bsf portb,0 call ido bcf portb,0 call ido call ido call ido goto eleje ido movlw b movwf 026h v02 decfsz 026h,1 goto v02 33 ohm 330 ohm +Ut RA0 RA2 RA4 RA1 RA3 RA5 RESET RB0 RB2 RB4 RB6 RB1 RB3 RB5 COM RB0 +5V PIC 16F873 µp RB5 RB4 RB6 RB3 RB1 RB2 RB7
