1 Zöld szervezetek zöld üzletek Hőbontásos hulladékhasznosítás a XXI. században HOMATECH-W TM technológia - innováció a gumihulladék hasznosításban Előadó: Varga Géza Kiemelt Üzletfejlesztési Menedzser Budapest, február 23.

2 TARTALOM 1. Az OT INDUSTRIES, mint Licencor 2. Környezeti kihívások 3. HOMATECH-W TM eljárás 1

3 Az OT INDUSTRIES széleskörű iparági tapasztalattal rendelkezik, a nyújtott szolgáltatásai révén a régió meghatározó EPC projekt megvalósító vállalata AZ OT INDUSTRIES, MINT LICENSOR FŐBB TEVÉKENYSÉGEI Szolgáltatások Tervezés EPC projekt kivitelezés Beszerzés 4 Projekt menedzsment és kivitelezés irányítás 5 6 Üzem modernizáció Gyártás Főbb iparágak Finomítók Gáz üzemek Petrolkémiai üzemek Tartályok és tárolók O&G csővezetékek O&G elzáró szerelvények Nyomástartó edények Az OT INDUSTRIES versenyképes projekt menedzsment, tervezési, gyártási, beszerzési és kivitelezési szolgáltatásokat nyújt a vegyipar, petrolkémia-, O&G- és energia ipar terén 2

4 Az OT INDUSTRIES felhasználva több, mint 50 éves vegyipari és energia ipari tapasztalatait a környezetvédelem területén is meghatározó szereplő kíván lenni AZ OT INDUSTRIES, MINT LICENSOR FŐBB KÉPESSÉGEI 50+ év EPC tapasztalat a vegyi-, petrolkémiai-, olaj- és gáz (O&G), valamint az energia iparban A legnagyobb iparági szereplő Magyarországon és meghatározó szereplő CEE régióban munkavállaló 10+ tanúsított szakterület Stratégiai irány az innovatív technológiák felkarolása, a hagyományosnak számító iparágak mellett nyitás a környezetvédelmi ipar felé 3

5 Az OT INDUSTRIES kompetenciáira, gyártási képességeire építve garanciát nyújt az üzem technológiai, építészeti, környezetvédelmi megfelelésének AZ OT INDUSTRIES, MINT LICENSOR KAPCSOLATA HOMATECH-W TM ELJÁRÁSSAL Az OT INDUSTRIES (régi nevén Olajterv Csoport) komplex energiaipari megoldásokat nyújtó EPC fókuszú vállalatcsoport Közel 2500 fős szakember gárdával és több mint 70 éves tapasztalattal meghatározó szereplője a középkelet-európai gáz-, olaj- és vegyiparnak, valamint az energiaipari szektornak A HOMATECH-W tervezett mintaüzem megépítéséhez felhasználja rendelkezésre álló szellemi és műszaki háttérét, illetve legyártja a főbb technológiai berendezéseket Továbbá kizárólagos birtokosa a HOMATECH-W innovatív technológia képviseletének, biztosítva az ehhez szükséges Értékesítési Tervezési Projekt menedzsment Gyártási tudást Melyek iparági tapasztalatából kiindulva megfelelő garanciát nyújtanak az üzem mind technológiai, építészeti, környezetvédelmi megfelelésének 4

6 TARTALOM 1. Az OT INDUSTRIES, mint Licensor 2. Környezeti kihívások 3. HOMATECH-W TM eljárás 5

7 A HOMATECH-W TM eljárás egyik megoldása lehet a környezeti kihívásoknak, a hulladékból az iparág számára értékes termékek állíthatók elő KÖRNYEZETI KIHÍVÁSOK HOMATECH-W TM TECHN. KÖRNYEZETI RELEVANCIÁJA A keletkezett hulladék csökkentése HOMATECH-W TM eljárás relevanciája A termelődött hulladék újrahasznosítása Az újrahasznosítás során termék előállítása Terméknek az iparba történő integrálása 6

8 Globálisan gondot jelent klímaváltozás, melynek fő okozója az üvegházhatású gázok kibocsátása, ennek mértéke csökkenthető a HOMATECH-W TM eljárás révén KÖRNYEZETI KIHÍVÁSOK GLOBÁLIS KÖRNYEZETVÉDELMI KIHÍVÁSOK Klímaváltozás A klímaváltozás, eltérő mértékben és formában de bolygónk minden lakóját érinti. A klímaváltozásért alapvetően az üvegházhatású gázok kibocsátása a felelős, ami főleg a bányászott fosszilis eredetű tüzelőanyagok ipari és közlekedésben történő nagyfokú felhasználásával magyarázható Hulladékhegyek A hulladékok keletkezésének és kezelésének kiemelt kérdése mind a fejlett, mind a fejlődő országok kulcsproblémájává vált. A HOMATECH-W rendszer - Üvegházhatású gáz megtakarítást eredményez, - Fenntartható megoldást nyújt gumi alapú hulladékok kezelésére 7

9 A gumihulladék megfelelő hasznosítása problémát jelent világszerte. Az illegális elhelyezés környezet és tájromboló hatása a világ mindent pontján megjelenik KÖRNYEZETI KIHÍVÁSOK GUMI ALAPÚ HULLADÉK PROBLÉMÁJA VILÁGSZERTE 8

10 Európában jelenleg a gumiabroncs alapú hulladék megfelelő hasznosítása nem megoldott, a gyártási gumihulladékok nagy része lerakóba kerül KÖRNYEZETI KIHÍVÁSOK GUMI ALAPÚ HULLADÉK KEZELÉSE EURÓPÁBAN Nem kívánatos Deponálás Energetikai hasznosítás Újrahasznosítás (HOMATECH-W TM Technológia) Kívánatos Újrahasználat Egész Európát tekintve a hulladékkezelés kérdése nem megoldott fenntartható módon: Jelentős mennyiség lerakókba kerül (a gyártási gumihulladék egésze közel 500 ezer tonna) Energetikai felhasználás közvetlen égetést vagy a fenntartható módon nem kezelhető cementégetőben történő felhasználást jelenti (támogatott, égetésen alapuló technológia) 9

11 A HOMATECH-W TM technológia jelentős, eddig nem kezelt hulladék hasznosítását tudja garantálni, az anyagában történő hasznosítás révén fenntartható módon KÖRNYEZETI KIHÍVÁSOK GUMI ALAPÚ HULLADÉK MAGYARORSZÁGON Gumiabroncs hulladék statisztika (2016-ra tervezett mennyiség) Keletkezett mennyiség: Összes gyűjtés, hasznosítás: 70 ezer tonna 50 ezer tonna 20 ezer tonna gumiabroncs hulladék kezelése már terv szinten sem megoldott! A tervezett és várhatóan keletkezett mennyiségen felül vannak rejtett tartalékok, melyek az illegális lerakásból származnak (ezek mennyiségére közelítő becslést is nehéz adni, de nagyságrendileg több tízezer tonna hulladékról lehet szó) Gumigyártás hulladékai Az iparági benchmark alapján jelentős, ezer tonna hulladék keletkezik, (várható gyártási kapacitásbővüléssel az a szám csak nő) melynek kezelése nem megoldott, így lerakókba kerül A HOMATECH-W rendszer - Fenntartható megoldást nyújt gumiabroncs alapú hulladékok kezelésére - Egyedüliként kezelni képes a gumi gyártók gyártási hulladékát is 10

12 TARTALOM 1. Az OT INDUSTRIES, mint Licensor 2. Környezeti kihívások 3. HOMATECH-W TM eljárás 11

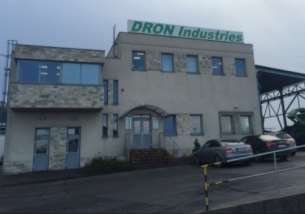

13 A HOMATECH-W TM rendszer több éves üzemi tapasztalatára támaszkodva hatékony megoldást tud nyújtani a hulladékfeldolgozás területén HOMATECH-W TM ELJÁRÁS A RENDSZER KIFEJLESZTÉSE A szlovákiai DRON Industries 10 év fejlesztési munka eredményeképpen létrejött a Homatech-W TM hulladékhasznosítási rendszer. Az OT INDUSTRIES 2014-ben kötött üzleti megállapodást a Homatech- W TM rendszer továbbfejlesztésére és nemzetközi hasznosítására. A fejlesztő üzem 2009 óta folyamatosan, ipari méretben működik ( tonna/év) igazolva a technológia hatékonyságát és a jogszabályi megfelelőségét Az alkalmazott eljárás megfelel minden környezetvédelmi követelménynek, úgymint levegőszennyezés, vízszennyezés, talaj- vagy talajvízszennyezés, vagy zajszint 12

14 A HOMATECH-W TM technológia a hulladék anyagában történő hasznosítását valósítja meg. Termékei alapanyagként kerülnek vissza az ipari körforgásba HOMATECH-W TM ELJÁRÁS JOGSZABÁLYI MEGFELELÉS ÚJ TERMÉKEK magas hozzáadott érték HULLADÉK HOMATECH-W TM Technológia Anyagában történő hasznosítás ALAPANYAG & ENERGIA gyártó tevékenység számára HASZNOSÍTÁSI FOLYAMAT kémiai depolimerizáció 13

15 A HOMATECH-W TM technológia jogszabályi megfelelőségével és stabil működésével a világon egyedülálló hasonló technológiák között HOMATECH-W TM ELJÁRÁS MEGKÜLÖNBÖZTETŐ JEGYEI A technológia versenyelőnyét biztosító tényezők I. FOLYAMATOS MŰKÖDÉS: A technológia lelkét jelentő reaktorok folyamatos működésre képesek, mely tulajdonság egyedülálló hasonló technológiák között II. II. III. III. STABIL TERMÉKMINŐSÉG ÉS KIHOZATAL: A hulladék gumiabroncs, mint elsődleges alapanyag összetétele jól definiálható, az egyes összetevők aránya alapvetően szűk határokon belül változik, kiszámítható hozamok mellett segíti a stabil termékminőség elérését JOGSZABÁLYI STÁTUSZ: Jelenleg a hulladékkezelő technológiák közül csak a HOMATECH-W TM technológia igazoltan fenntartható (ISCC) és termékei megújuló termékeknek minősülnek. A technológia a hulladékhasznosító technológiák közül egyedüliként felel meg az alábbi jogszabály alapú kritériumoknak: 1) Újrahasznosítás 2) Hulladékból termék 3) Megújuló termék státusz 4) Fenntartható folyamat A Homatech-W TM technológia versenyelőnyéből adódó konkrét üzleti potenciálok: - Magasabb termékdíj alapú bevétel a hasznosított hulladék után (anyagában történő hasznosítás) - Magasabb termék egységár: megújuló minősítésű termékek értékesebbek a piacon 14

16 A feldolgozott gumihulladék a technológiai folyamat során igazoltan újrahasznosul, amit az anyagában történő hasznosítási engedély is igazol HOMATECH-W TM ELJÁRÁS EGYEDÜLÁLLÓ JOGSZABÁLYI MEGFELELŐSÉG 1/4 Mérföldkövek a HOMATECH-W TM technológia jogszabályi megfelelőségében 1. Újrahasznosítás 2. Hulladékból termék 3. Megújuló termék státusz 4. Fenntartható folyamat Leírás A feldolgozott gumihulladék igazoltan újrahasznosul (anyagában történő hasznosítás) és nem energetikai hasznosításnak minősül Előfeltétel Legalább 85%-os hulladék újrahasznosítási arány Igazoló dokumentum Anyagában történő hasznosítási engedély Tanúsító szerv Vámhatóság, ÉMI-TÜV, Kormányhivatal környezetvédelmi főosztálya Releváns jogszabály évi CLXXXV törvény a hulladékról 15

17 A technológiai folyamat végén keletkező anyagok terméknek minősülnek és nem hulladéknak (End of Waste státusz) HOMATECH-W TM ELJÁRÁS EGYEDÜLÁLLÓ JOGSZABÁLYI MEGFELELŐSÉG 2/4 Mérföldkövek a HOMATECH-W TM technológia jogszabályi megfelelőségében 1. Újrahasznosítás 2. Hulladékból termék 3. Megújuló termék státusz 4. Fenntartható folyamat Leírás Előfeltétel Igazoló dokumentum A technológiai folyamat végén keletkezett anyagok igazoltan termék minősítésűek hulladék státusz vége Az előállított termékek (i) általános használhatóság, (ii) piacképesség, (iii) műszaki tulajdonságok, valamint (iv) környezeti/egészségügyi szempontból megfelelnek az előírt követelményeknek End of Waste (Hulladék státusz vége) jelentés (EoW státusz) Tanúsító szerv ÉMI-TÜV, Vámhatóság Releváns jogszabály évi CLXXXV törvény a hulladékról 16

18 Az üzem megfelel az EU fenntarthatósági kritériumainak és a technológiai folyamat fenntarthatónak minősül HOMATECH-W TM ELJÁRÁS EGYEDÜLÁLLÓ JOGSZABÁLYI MEGFELELŐSÉG 3/4 Mérföldkövek a HOMATECH-W TM technológia jogszabályi megfelelőségében 1. Újrahasznosítás 2. Hulladékból termék 3. Megújuló termék státusz 4. Fenntartható folyamat Leírás A HOMATECH-W TM technológiai folyamat környezetvédelmi szempontból igazoltan megfelel a fenntarthatósági kritériumoknak Előfeltétel Igazoló dokumentum A technológiai folyamat pozitív energiamérleggel rendelkezzen Alapanyagra vonatkozóan EoW státusz ISCC EU tanúsítvány Tanúsító szerv Bureau Veritas Releváns jogszabály 2009/28/EC Megújuló Energiákról szóló EU direktíva (RED) 17

19 Az üzem igazolt GHG megtakarítással rendelkezik, a keletkező olaj végtermékek megújulónak minősülnek (olaj biokomponens, koksz biomassza) HOMATECH-W TM ELJÁRÁS EGYEDÜLÁLLÓ JOGSZABÁLYI MEGFELELŐSÉG 4/4 Mérföldkövek a HOMATECH-W TM technológia jogszabályi megfelelőségében 1. Újrahasznosítás 2. Hulladékból termék 3. Megújuló termék státusz 4. Fenntartható folyamat Leírás Előfeltétel Igazoló dokumentum Tanúsító szerv Az olajtermékek megújulónak minősülnek és biokomponensként felhasználhatóak A koksz termék szilárd alternatív tüzelőanyag besorolású (biomasszával egyenértékű) A technológiai folyamat minimum 60%-os igazolt üvegházhatású gázok (GHG) megtakarítást eredményez ISCC EU tanúsítvány C-14 izotópos vizsgálat a biotartalom arány beigazolására Bureau Veritas Releváns jogszabály 2009/28/EC Megújuló Energiákról szóló EU direktíva (RED) 18

20 A HOMATECH-W TM technológia környezetbarát, fenntartható és gazdaságos megoldást nyújt gumihulladékok eddig nem megoldott kezelésére HOMATECH-W TM ELJÁRÁS TECHNOLÓGIA ALAPJAI A HOMATECH-W TM technológia biztonságos működését korszerű folyamatirányító rendszer vezérli és szabályozza Folyamat leírás: DEPOLIMERÁZÁCIÓ / KRAKKOLÁS NEM ÉGETÉS! A készülék belsejében atmoszférikus körülmények között, oxigénmentes környezetben, a hőmérséklet hatására a gumihulladék meglágyul, forrni kezd és a szénhidrogén struktúrából rövidebb szénatom számú szénhidrogének válnak ki - ezáltal megtörténik a láncok és kötések törése (krakkolás). 19

21 Az OT INDUSTRIES szakemberei az üzem basic tervét úgy készítették el, hogy EU-s szinten a lehető legszigorúbb környezetvédelmi elvárásoknak megfeleljen HOMATECH-W TM ELJÁRÁS MŰSZAKI LEÍRÁS Főbb egysége Aprító, beadagoló egység HOMATECH-W TM technológiai egység Desztilláló Gázfeldolgozó Koksz, acél, víz szétválasztó Tartálypark és koksz tároló Funkció A gumihulladékot min. 10x10 cm-es darabokra aprítja és elszállítja a reaktorok beadagolási pontjára A hulladék olajzáron keresztül jut a reaktorba, ahol megtörténik az alapanyag melegítése, majd a gumi szétbomlik gáz és szilárd frakciókra A reaktorban keletkezett gázok lehűtése és víztelenítése után a folyadék frakció két további egy könnyű és egy nehéz frakcióra választható szét A nem kondenzálható gázok megtisztításra kerülnek a szennyező anyagoktól, pl. kéntől A reaktorból a szilárd termék vizes folyadékzáron keresztül kerül eltávolításra, melyből először az acél, majd a víz kerül leválasztásra A tartálypark a megtermelt folyadék termékek, olaj és technológiai víz tárolására szolgál, míg a koksztárolóban a koksz kerül tárolásra Környezetvédelmi és biztonsági rendszerek Hulladékmozgató rendszerek zárttá tétele a kiporzás elkerülése érdekében A reaktor termékek szeparálása zárt rendszerben történik, esetleges kiporzás megakadályozására légelszívó rendszerek beépítése Zsilip rendszer kerül beépítésre a folyadékzárból kipárolgó gőzök zárt rendszerű kezelésére Üzemindítások előtt gáztömörségi próba biztosítja a szivárgás mentességet A technológiai folyamat során keletkelezett gázra alkalmazott tisztítási technológia biztosítja a földgáz minőséget A szilárd termékek szeparálása zárt rendszerben történik, esetleges kiporzás megakadályozására folyadékzár került beépítésre Tartályokon nitrogén gázpárna biztosítja a szénhidrogén gázok zártrendszerben történő kezelését 20

22 Az üzem káros anyag kibocsátása minden tekintetben megfelel a jogszabályok által előírt határértékeknek HOMATECH-W TM ELJÁRÁS KÖRNYEZETI HATÁSAI Emisszió típusa Füstgáz A tisztított gáz (földgáz minőségű) égésterméke Por Zajhatások Szag Közlekedés Kibocsátás kezelés technológiai megoldása A termelt ipari gáz kezelésére gáztisztítási technológia kerül beépítésre. A megtisztított gáz égetésekor a fölgáz felhasználásához hasonló mértékű kibocsátás történik Az üzemi termelésből származó por szennyezés nem releváns. A termelt koksz nedves állapotú (~25-30% víz), mely önmagában nem porzik. A koksz kezelése, tárolása, szállítása zárt rendszerben történik Zaj kibocsátás a hulladék aprításából, illetve a gázkompresszor működéséből származik. A jogszabályban meghatározott zajszint megfelelését garantáló berendezés került kiválasztásra. Az üzem működése során nincs szag emisszió A logisztikai feladatokat (alapanyag be-, és termék kiszállítás) maximum 15 kamion/nap biztosítja Környezeti határértéknek való megfelelés 21

23 A HOMATECH-W TM eljárás révén a hasznosított gumialapú hulladék 100%-ban hasznosul, a piac számára értékes termékek keletkeznek a folyamat végén HOMATECH-W TM ELJÁRÁS ALAPANYAGOK ÉS VÉGTERMÉKEK A technológiai folyamat során keletkező összes anyag termékként értékesíthető, a feldolgozott gumi alapú hulladék 100%-ban hasznosul A technológiai folyamat során keletkező termékek piaca már ma is biztosított, további termékfejlesztéssel még magasabb értékű termékek állíthatók elő A technológia energiaellátásra visszaforgatva Megújuló olaj 39-50% Ipari szén 30-40% Acéldrót 8-11% Ipari gáz 9-12% 41 MJ/kg fölött 27 MJ/kg fölött szén 80% fölött Szennyezettség < 2% Piacképes termék Energetikai felhasználás, (hő- és villamos energia termelés) megújuló villamos energia termelés Energetikai felhasználás, alternatív tüzelőanyag előállítás, gumi termékek gyártási alapanyaga Kohászati másodnyersanyag 22

24 A technológia iránt már ma is jelentős az érdeklődés világszerte, melyet az OT INDUSTRIES által kialakított nemzetközi értékesítési szervezet kezel HOMATECH-W TM ELJÁRÁS NEMZETKÖZI ÉRTÉKESÍTÉSI LEHETŐSÉGEK A technológia nemzetközi értékesítése 1. Az OT INDUSTRIES kereskedelmi szervezete (kiterjedt partnerkapcsolat a CEE régióban és a FÁK országokban) 2. Külgazdasági és Külügyminisztérium: külgazdasági attasé hálózat 3. Magyar Nemzeti Kereskedőház: A potenciális befektetőkkel való elsődleges kapcsolattartás mellett a helyi piaci körülmények megismerését támogatja A tervek szerint a magyarországi beruházás a HOMATECH W TM technológia EU-s referenciaüzemként is funkcionál majd A technológia elsődleges értékesítési iránya a legerősebb környezetvédelmi gondolkodásmóddal rendelkező Európa 23

25 HOMATECH-W TM ELJÁRÁS ÖSSZEFOGLALÓ 1. Környezetbarát, fenntartható és gazdaságilag is vonzó 2. Nem gumiégetés 3. Folyamatos üzem; pozitív energia mérleg; minden visszanyert termék hasznosítható 4. A folyamat biztonságos működéséért korszerű és automatikus folyamatirányító rendszer felel 5. Zárt rendszerű technológia 6. A legszigorúbb környezetvédelmi határértékek betartása biztosított 7. Már ma is biztosított: termékek piaca 8. Szakmai garancia a tervezésre, építésre, üzemelésre: 50 éves OT vegyipari, olaj és gázipari tapasztalata 9. OT INDUSTRIES stratégiájának részeként: világszinten új megoldás, jelentős értékesítési potenciál 24

26 Köszönjük a figyelmet!
