1 VARIFIX ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 1

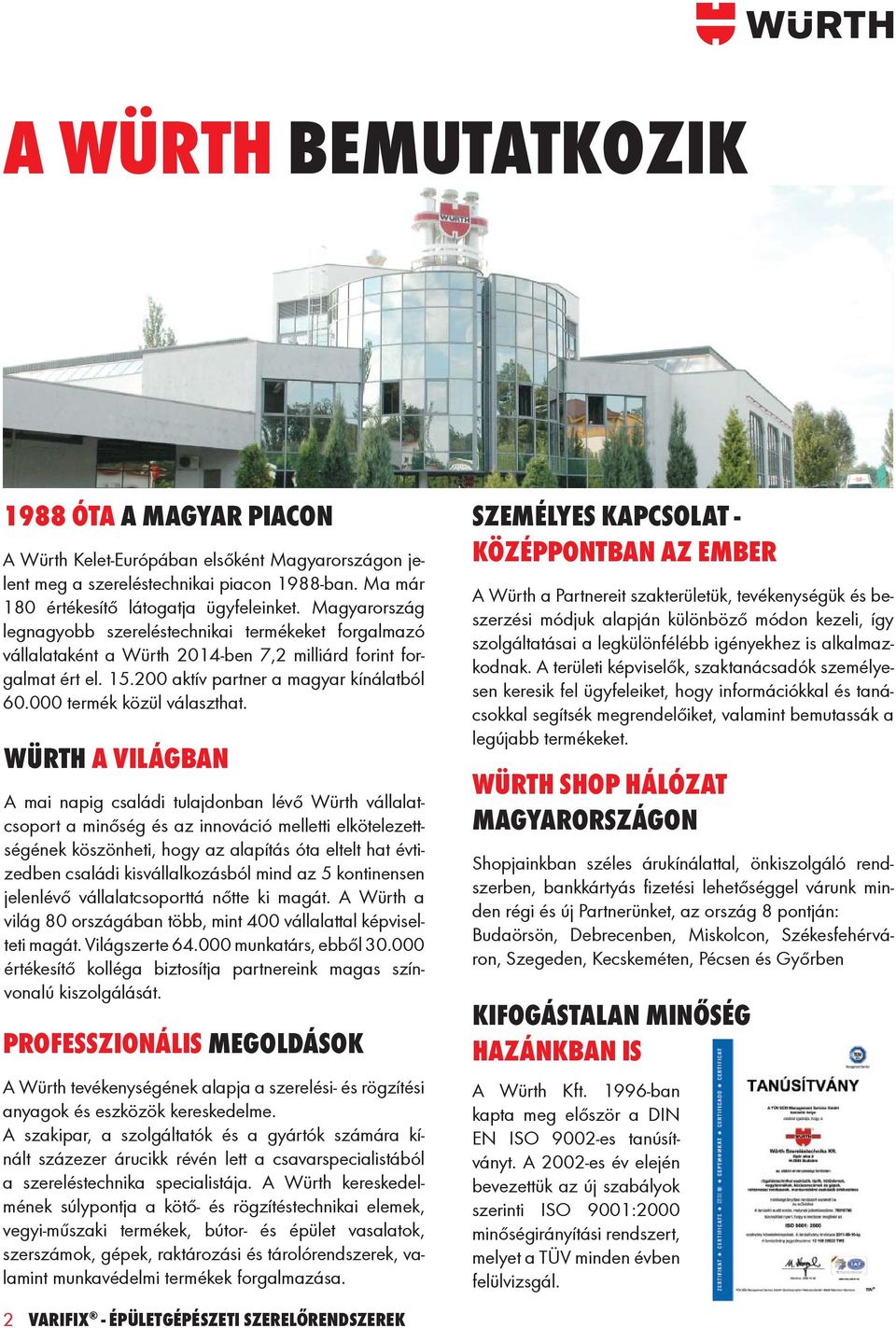

2 A WÜRTH BEMUTATKOZIK 1988 ÓTA A MAGYAR PIACON A Würth Kelet-Európában elsőként Magyarországon jelent meg a szereléstechnikai piacon 1988-ban. Ma már 180 értékesítő látogatja ügyfeleinket. Magyarország legnagyobb szereléstechnikai termékeket forgalmazó vállalataként a Würth 2014-ben 7,2 milliárd forint forgalmat ért el aktív partner a magyar kínálatból termék közül választhat. WÜRTH A VILÁGBAN A mai napig családi tulajdonban lévő Würth vállalatcsoport a minőség és az innováció melletti elkötelezettségének köszönheti, hogy az alapítás óta eltelt hat évtizedben családi kisvállalkozásból mind az 5 kontinensen jelenlévő vállalatcsoporttá nőtte ki magát. A Würth a világ 80 országában több, mint 400 vállalattal képviselteti magát. Világszerte munkatárs, ebből értékesítő kolléga biztosítja partnereink magas színvonalú kiszolgálását. PROFESSZIONÁLIS MEGOLDÁSOK A Würth tevékenységének alapja a szerelési- és rögzítési anyagok és eszközök kereskedelme. A szakipar, a szolgáltatók és a gyártók számára kínált százezer árucikk révén lett a csavarspecialistából a szereléstechnika specialistája. A Würth kereskedelmének súlypontja a kötő- és rögzítéstechnikai elemek, vegyi-műszaki termékek, bútor- és épület vasalatok, szerszámok, gépek, raktározási és tárolórendszerek, valamint munkavédelmi termékek forgalmazása. SZEMÉLYES KAPCSOLAT - KÖZÉPPONTBAN AZ EMBER A Würth a Partnereit szakterületük, tevékenységük és beszerzési módjuk alapján különböző módon kezeli, így szolgáltatásai a legkülönfélébb igényekhez is alkalmazkodnak. A területi képviselők, szaktanácsadók személyesen keresik fel ügyfeleiket, hogy információkkal és tanácsokkal segítsék megrendelőiket, valamint bemutassák a legújabb termékeket. WÜRTH SHOP HÁLÓZAT MAGYARORSZÁGON Shopjainkban széles árukínálattal, önkiszolgáló rendszerben, bankkártyás fi zetési lehetőséggel várunk minden régi és új Partnerünket, az ország 8 pontján: Budaörsön, Debrecenben, Miskolcon, Székesfehérváron, Szegeden, Kecskeméten, Pécsen és Győrben KIFOGÁSTALAN MINŐSÉG HAZÁNKBAN IS A Würth Kft ban kapta meg először a DIN EN ISO 9002-es tanúsítványt. A 2002-es év elején bevezettük az új szabályok szerinti ISO 9001:2000 minőségirányítási rendszert, melyet a TÜV minden évben felülvizsgál. 2 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

3 WÜRTH - MINŐSÉGI TERMÉKEK SZOLGÁLTATÁSOKKAL WÜRTH PROJEKTMENEDZSMENT SZOLGÁLTATÁSOK Teljeskörű rendszermegoldások Rugalmas és hatékony megoldásokkal rendet és rendszert hozunk az építkezésre. A szereléstechnikában levesszük a gondot az Ön válláról. Helyszíni szaktanácsadás Szaktanácsadó kollégánk az építkezés helyszínén segít biztosítani a folyamatos munkavégzéshez szükséges hátteret. Tervezési tanácsadás Mérnökeink és méretező szoftverünk segítségével biztonságos megoldásokat kínálunk a felmerülő rögzítéstechnikai problémákra. Logisztikai szolgáltatások- építőipari konténer Az építési helyszínre kihelyezzük saját konténerünket, ezzel biztosítva a folyamatos és azonnali anyagellátást. Szállítási ütemezéssel, pénzügyi szolgáltatásokkal segítjük az építkezést. Dübeltechnika Szakértelmünk mellett helyszíni kihúzás próbát, képzéseket nyújtunk a rögzítéstechnika terén, gyakorlatban is bemutatjuk kiváló minőségű termékeinket. VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 3

4 Dr. Salgó István a Business Superbrands Bizottság elnöke igazgatója SZOLGÁLTATÁSAINK - ÁLLANDÓ ÉS MÉRHETŐ MEGTAKARÍTÁSOK ÜZLETKÖTŐI HÁLÓZAT Személyes kapcsolattartás és tanácsadás az ország minden pontján felkészült üzletkötő kollégákkal. A Partnereink telephelyén történő megkeresés lehetővé teszi az egyedi kiszolgálást és a személyre szabott ajánlatokat. TELEFONOS ÉRTÉKESÍTŐK Néhány fős vállalkozásokkal telefonos értékesítőkből álló csoport tartja a napi kapcsolatot. 4 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK WÜRTH SHOP HÁLÓZAT Széles árukínálattal, önkiszolgáló rendszerben működő üzlethálózat, ahol azonnal beszerezhető a szükséges termék. Az ország 7 pontján, jó megközelíthetőséggel és kedvező fi zetési lehetőségekkel: Budaörs, Debrecenben, Miskolcon, Székesfehérváron, Szegeden, Pécsen és Kecskeméten. ELEKTRONIKUS MEGOLDÁSOK WEBSHOP A Webshopon keresztül elérhetővé válik a Würth Szereléstechnika Kft. áltat forgalmazott teljes termék paletta. A linkre kattintva kényelmesen megvásárolhatja termékeinket. WÜRTH - TÖBB MINT TERMÉKBESZÁLLÍTÓ márka elnyerte a Business Superbrands kitüntetést. Dr. László Géza a Superbrands Magyarország A Szakértő Bizottság döntése alapján évben a WÜRTH Vevőink igényei, elvárásai folyamatos innovációra, minőségi munkára, azaz értékteremtésre sarkallnak bennünket. A folyamatos termékfejlesztések mellett munkánkban egyre nagyobb hangsúlyt kap a szerviz, a szolgáltatás, a támogatás, a közös üzleti sikerek, tehát a partnerség. Sosem féltünk a kihívásoktól, elsőként vezetettünk be számos terméket és szolgáltatást Magyarországon is. Több évtizedes tapasztalatunkat, stabil és átlátható hátterünket, vevőorientált működésünket elismeréssel jutalmazták több hazai és nemzetközi fórumon: ISO minősítés, Superbrands díj, Logisztikai díj.

5 VARIFIX SZERELŐRENDSZER Referenciák 01 Műszaki adatok Bilincsek Fixpontok, csúszómegfogás Szerelősín rendszerek, konzolok Épületgépészeti kötőelemek és kiegészítő tartozékok Multiprofil sínrendszer Légtechnika Kiegészítő termékek VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 5

6 Referenciák Green House, Budapest (komplett gépészet) Új Ferencváros stadion, Budapest (komplett gépészet) Audi logisztikai park, Győr (komplett gépészet) PTE 400 ágyas klinika, Pécs (komplett gépészet, vízzel oltó rendszerek) Hankook Tires 2. ütem, Rácalmás Coloplast 2. ütem, Nyírbátor 6 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

7 Referenciák 01 Várkert Bazár, Budapest (vízzel oltó rendszerek) Kossuth tér, Budapest (vízzel oltó rendszerek) Haribo gyár, Nemesvámos (komplett gépészet) Science Building, Pécs (fűtés, hűtés) További referenciák: Kossuth tér (vízzel oltó rendszer) SMR automotive (komplett gépészet) Magvassy (sprinkler) Zalai kórház (csőszerelés) Knorr Bremse (csőszerelés) Sote klinika 400 és 265 ágyas (légtechnika) East gate GE (komplett) Tüske csarnok, Budapest (légtechnika) VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 7

8 Műszaki adatok FALI- ÉS MENNYEZETI RÖGZÍTÉSEK SZERELŐKERET OLDALFAL/MENNYEZET Nr. Megnevezés 1 Síntalp 2 Kalapácsfejű csavar 3 Acéltipli Hatlapfejű csavar 4 Bilincs 5 Tartókapocs 6 Kalapácsfejű csavar Menetes rúd Hatlapú anya 7 Sarokvas 90 8 Szerelősín 3 OLDALFALI RÖGZÍTÉS SZERELŐAKNÁBAN/ CSATORNÁBAN Nr. Megnevezés 1 Síntalp 2 Acéltipli Hatlapfejű csavar 3 Bilincs 4 Kalapácsfejű csavar 5 Tartókapocs 6 Szerelősín 7 Kalapácsfejű csavar 8 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

9 Műszaki adatok TARTÓPOFÁVAL! Fontos! Figyelembe venni: 1. Állítócsavart ütközésig becsavarni. 2. Meghúzás min. 1/2 fordulattal max. 1 fordulattal ÁTMENŐ SZERELÉS Nr. Megnevezés 1 Bilincs 2 Menetes szár 3 Tartópofa 4 Állítócsavar 1 CSAVAROZOTT KAPCSOLAT Nr. Megnevezés 1 Bilincs 2 Menetes szár 3 Tartópofa 4 Állítócsavar 5 Kontraanya SPRINKLER SZERELÉS VDS-BIZTOSÍTÓ HEVEDERREL Nr. Megnevezés 1 Bilincs 2 Menetes szár 3 Tartópofa 4 Állítócsavar 5 Kontraanya 6 Biztosító heveder 2 3 LÉGCSATORNA FELFÜGGESZTÉS Nr. Megnevezés 1 Tartópofa 2 Állítócsavar 3 Menetes rúd 4 Szerelősín 5 Rezgéscsillapító profilgumi 4 5 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 9

10 Műszaki adatok SZORÍTÓLAPPAL RÖGZÍTÉS ACÉLGERENDÁRA CSŐFELFÜGGESZTÉS Nr. Megnevezés 1 Bilincs 2 Kalapácsfejű csavar 3 Tartókapocs 4 Szerelősín 5 Szorítólap KÁBELTÁLCA FELFÜGGESZTÉS 3 Nr. Megnevezés 1 Szerelősín 2 Szorítólap 3 Kábeltálca LÉGCSATORNA FELFÜGGESZTÉS 3 Nr. Megnevezés 1 Rezgéscsillapító profilgumi 2 Szerelősín 3 Tartókapocs 4 Menetes rúd 5 Szorítólap VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

11 Műszaki adatok SÍN RÖGZÍTÉSEK! 02 Fontos! A gyors sín és sarokkapcsolatok kialakítása. 2 SAROKKAPCSOLAT (ELŐSZERELT) 1 Nr. Megnevezés 1 Sarokvas 90 2 Szerelősín SÍNKAPCSOLAT (ELŐSZERELT) 1 Nr. Megnevezés 1 Szerelősín 2 Sínösszekötő elem 3 Kalapácsfejű csavar 2 3 SAROKKAPCSOLAT Nr. Megnevezés 1 Szerelősín 2 Sarokvas 90 3 Kalapácsfejű csavar VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 11

12 Műszaki adatok SAROKRÖGZÍTÉSEK NEHÉZ SAROKKÖTÉS Nr. Megnevezés 1 Szerelősín 2 Kalapácsfejű csavar 3 Keretszög SAROKTARTÓ Nr. Megnevezés 1 Keretszög 2 Acéltipli 3 Rögzítőcsavar 4 Bilincs SAROK CSOMÓPONTI KÖTÉS Nr. Megnevezés 1 Szerelősín 2 Kalapácsfejű csavar 3 Háromszöglemez TALP CSOMÓPONTI KÖTÉS Nr. Megnevezés 1 Szerelősín 2 Kalapácsfejű csavar 3 Háromszöglemez 2 12 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

13 Műszaki adatok KONZOLSZERELÉS KÉTOLDALI CSŐMEGTÁMASZTÁS Nr. Megnevezés 1 Acéltipli Hatlapfejű csavar 2 Konzol 3 Bilincs 4 Kalapácsfejű csavar KOMBINÁLT MEGTÁMASZTÁS Nr. Megnevezés 1 Acéltipli Hatlapfejű csavar 2 Konzol 3 Bilincs 4 Kalapácsfejű csavar NEHÉZ CSŐMEGTÁMASZTÁS Nr. Megnevezés 1 Acéltipli Hatlapfejű csavar 2 Konzol 3 Szerelősín 4 Előszerelt kalapácsfejű csavar 5 Sarokvas 45 6 Kalapácsfejű csavar 7 Bilincs NEHÉZ MEGTÁMASZTÁS KÁBEL- TÁLCÁHOZ Nr. Megnevezés 1 Acéltipli Hatlapfejű csavar 2 Nehéz konzol 3 Kábeltálca VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 13

14 Műszaki adatok FALITARTÓK, SZERELT KONZOLOK FALITARTÓ FRONTRÖGZÍTŐVEL Nr. Megnevezés 1 Szerelősín 2 Frontrögzítő 3 Acéltipli Hatlapfejű csavar 4 Előszerelt kalapácsfejű csavar 5 Sarokvas FALITARTÓ SÍNTALPPAL Nr. Megnevezés 1 Acéltipli Hatlapfejű csavar 2 Síntalp 3 Szerelősín 4 Előszerelt kalapácsfejű csavar 5 Sarokvas ! Fontos! A szerelt konzolok és falitartók ideális, variálható rögzítési lehetőséget nyújtanak! (trafók, ventillátorok) 14 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

15 Műszaki adatok FIXPONTRÖGZÍTÉS SML-CSŐÖSSZEKÖTŐ RÖGZÍTÉSE Nr. Megnevezés 1 Rögzítőcsavar 2 Beütődübel 3 Tartókapocs 4 Szerelősín 5 Magasságállító 6 Kalapácsfejűcsavar 7 Csőbilincs 8 SML-összekötő 9 Menetes szár LEFOLYÓCSŐ/ EJTŐCSŐ TÁMASZTÉK Nr. Megnevezés 1 Rögzítőcsavar, beütődübellel 2 Konzol 3 SML-összekötő 4 Sarokvas 90 o 5 Kalapácsszög 6 Csőbilincs VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 15

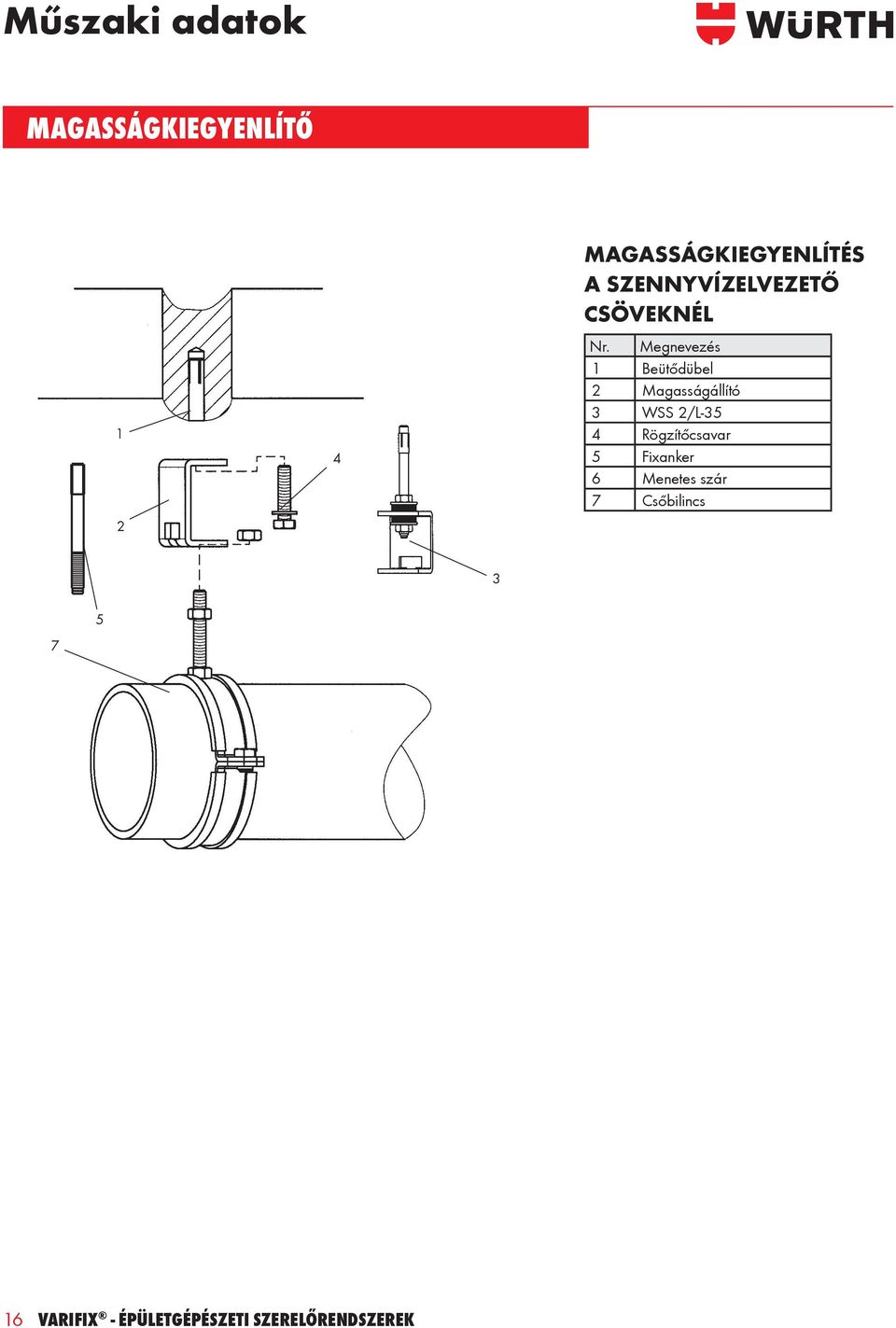

16 Műszaki adatok MAGASSÁGKIEGYENLÍTŐ MAGASSÁGKIEGYENLÍTÉS A SZENNYVÍZELVEZETŐ CSÖVEKNÉL Nr. Megnevezés 1 Beütődübel 2 Magasságállító 3 WSS 2/L-35 4 Rögzítőcsavar 5 Fixanker 6 Menetes szár 7 Csőbilincs VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

17 Műszaki adatok CSŐVEZETÉK MÉRET, SÚLY, ALÁTÁMASZTÁSI TÁVOLSÁG DN Méret [coll] Cső, külső átmérő Fal vastagság Üres [kg/m] Tömeg Vízzel teli [kg/m] Hőszig. ellátott [kg/m] Cső DIN 2440 szerint (középnehéz) 8 1/4 13,5 2,35 0, /8 17,2 2,35 0,89 1,01 1,3 1,35 15 ½ 21,3 2,65 1,27 1,47 1,8 1,50 20 ¾ 26,9 2,65 1,65 2,02 2,4 1, ,7 3,25 2,55 3,13 3,9 2, ¼ 42,4 3,25 3,28 4,30 5,7 2, ½ 48,3 3,25 3,77 5,15 6,6 2, ,3 3,65 5,33 7,55 9,9 3, ½ 76,1 3,65 6,80 10,52 15,0 3, ,9 4,05 8,85 13,98 19,9 3, ,3 4,50 12,60 21,30 30,9 4, ,7 4,85 16,90 30,17 40,6 4, ,1 4,85 20,10 39,06 50,4 5,30 Fémcső DIN 2448 szerint 10 17,2 1,80 0,69 0,83 1,5 1, ,3 2,00 0,96 1,20 2,5 1, ,9 2,30 1,41 1,80 3,2 1, ,7 2,60 2,01 2,65 4,3 2, ,5 2,60 2,70 3,91 5,5 2, ,3 2,60 2,95 4,41 6,0 2, ,0 2,60 3,12 4,77 6,5 2, ,0 2,90 3,90 5,96 7,6 2, ,3 2,90 4,14 6,47 9,0 3, ,5 2,90 4,36 6,97 9,5 3, ,1 2,90 5,28 9,16 13,9 3, ,5 3,20 6,31 10,86 15,2 6, ,9 3,20 6,81 12,15 18,4 3, ,6 3,60 8,76 15,76 24,8 4, ,0 3,60 9,33 17,31 27,5 4, ,3 3,60 9,90 18,90 28,8 4,20 127,0 4,00 12,20 23,32 35,1 4, ,0 4,00 12,80 25,07 36,5 4, ,7 4,00 13,50 27,12 38,2 4,50 152,4 4,50 16,40 32,54 46,5 4, ,0 4,50 17,10 34,76 48,9 4, ,3 4,50 18,10 36,93 50,6 4,90 177,8 5,00 21,30 43,40 58,9 5,00 193,7 5,40 25,00 51,26 66,5 5, ,1 5,90 31,00 64,73 79,5 5,50 267,0 6,30 40,60 91,40 108,5 5, ,0 6,30 41,60 94,40 111,7 5,90 298,5 7,10 51,10 117,60 137,5 6,20 318,0 7,10 57,40 129,50 150,0 6, ,9 7,10 55,60 130,85 150,0 6, ,4 8,80 85,90 204,40 227,7 7, ,0 11,00 135,0 320,50 345,5 8,00 Lefolyócső GA, DIN ,0 3,50 5,30 7,50 0, ,0 3,50 7,10 11,28 0, ,0 4,0 10,30 18,79 1, ,0 4,00 13,70 26,76 1, ,0 5,00 17,30 35,43 1, ,0 6,00 32,70 64,10 2,00 Alátámasztási távolság max. [m] DN Cső, külső Fal vastagság Üres [kg/m] Tömeg Vízzel teli [kg/m] Öntöttvas lefolyócső (SML, ML) 40 48,0 3,5 3,00 4,40 Hőszig. ellátott [kg/m] Alátámasztási távolság max. [m] 50 58,0 3,5 4,30 6, ,0 3,5 5,90 9, ,0 3,5 8,40 17, ,0 4,0 11,80 24, ,0 4,0 14,10 32, ,0 5,0 23,10 54,60 ca. 1, ,0 5,5 33,90 87, ,0 6,0 43,20 120, ,0 8,1 75,50 208, ,0 9,0 104,30 311, ,0 9,9 137,10 434, ,1 20,10 39,06 Lefolyócső, PE (Geberit) 26 32,0 3,0 0,27 0,80 0, ,0 3,0 0,34 1,25 0, ,0 3,0 0,44 1,96 0, ,0 3,0 0,50 2,46 0, ,0 3,0 0,56 3,11 0, ,0 3,0 0,67 4,41 0, ,0 3,5 0,95 6,36 0, ,0 4,3 1,43 9,50 1, ,0 4,9 1,81 12,27 1, ,0 2,28 15,39 1, ,0 6,2 3,00 20,10 1, ,0 6,2 3,83 31,45 2, ,0 7,8 6,01 49,15 2,50 Lefolyócső, PVC 50 50,0 1,8 0,24 1,28 0, ,0 1,9 0,30 1,99 0, ,0 1,9 0,49 3,93 0, ,0 2,7 1,02 8,00 1, ,0 3,1 1,35 12,43 1,25 Rézcső, DIN 1786, 1754 szerint 10 10,0 1,0 0,25 0,30 0,4 0, ,0 1,0 0,30 0,38 0, ,0 1,0 0,39 0,52 0,8 1, ,0 1,0 0,47 0,67 1, ,0 1,0 0,58 0,90 1, ,0 1,5 1,11 1,60 2, ,0 1,5 1,42 2,21 3,1 1, ,0 1,5 1,70 2,89 4, ,0 2,0 2,91 4,87 7, ,0 2,0 3,47 6,29 9, ,0 2,0 3,80 7,21 12,9 2, ,0 2,0 4,03 7,87 13, ,0 2,0 4,36 8,89 14, ,0 2,0 5,70 13,55 25, ,0 3,0 10,20 21,31 33,5 2,00 3, ,0 3,0 10,70 22,96 35, Csővezeték normál falvastagsággal 2 A gyártó ajánlása szerint minden csődarabot legalább két helyen rögzíteni kell, de legalább minden idomnál. 3 A gyártó ajánlása szerint 10 x (Átmérő szorozva 10-zel) VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 17

18 Műszaki adatok CSÖVEK HŐTÁGULÁSÁNAK ÁLTALÁNOS MEGHATÁROZÁSA A 5 m 10 m 20 m 30 m 40 m 50 m B C 60 m 70 m D E PP (Poly Propilén) Fe (Vas) CU (Réz) PVC (Poly Vinil Clorid) PE (Poly Etilén) 80 m 90 m 100 m Cső hossza L m Hőmérséklet különbség T [K] Hőtágulás L A = PE 0,2 [mm/mk] x 10* B = Cu 0,0165 [mm/mk] C = PP 0,15 [mm/mk] x 10* D = FE 0,0115 [mm/mk] E = PVC 0,08 [mm/mk] x 10* PÉLDA: 1. Hőmérsékletkülönbség: 40 K Csőanyag: Fe (Vas) Csőhossz: 50 m Hőtágulás: 22,25 mm 2. Hőmérsékletkülönbség: 70 K Csőanyag: PE Csőhossz: 50 m Hőtágulás: 700 mm (leolvasott érték x 10=70 x 10*=700) FONTOS! *A megadott műanyag csöveknél (PE, PP, PVC) a leolvasott tágulási értéket 10-zel meg kell szorozni. Hőtágulásszámítás képlete: L= Hőtágulás mértéke L = Csővezeték hossza T= Hőmérsékletkülönbség a= Hőtágulási együttható 18 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

19 Műszaki adatok VARIFIX - SZERELŐSÍNEK ÁTTEKINTÉSE Engedélyezett terhelés és deformálódás szobahőmérsékleten (t R ) 02 Vonalterhelés/összterhelés Példa kiválasztásra: Kiindulás: Vonalterhelés: q = 1,00 kn/m ( 100 kg/m) Feszítőtávolság: L = 1500 mm Megoldás: 1. L =1500 mm sort kiválasztani 2. A tényleges terheléshez legközelebbi adat oszlopainak szerelősínét választani 36/36/2,5 és annál erősebb, azaz 41/41/1,8 a 41/124/3,0 közötti tartományból. Anyagadatok DIN EN 10025/10147 horganyzott Megnevezés 26/18/ /26/ /28/ /36/2.5 41/22/1.8 Felület Hossz Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám előtüzihorganyzott utóhorganyzott Deformálódás (t R ) f max = f zul 1,3 2,5 3,8 5,0 6,3 7,5 8,8 10,0 11,3 12,5 13,8 15,0 (fsv) (fbv) anyagvastagság t szállítási hossz L [m] Szorítási tart. L súly G [kg/m] Furatok Rés szélessége hosszanti kereszt kerek furattár keresztmetszeti értékek y -tengely súlyponti távolság e y2 [cm] e y1 [cm] keresztmetszet A [cm 2 ] terhelési nyomaték I y [cm 4 ] ellenállási nyomaték W y2 [cm 3 ] W y1 [cm 3 ] terhelési rádiusz i y [cm] z-tengely súlyponti távolság e z [cm] terhelési nyomaték I z [cm 4 ] ellenállási nyomaték W z [cm 3 ] terhelési rádiusz i z [cm] Tűzállósági igazolás Engedélyezett terhelési adatokat kérésre rendelkezésre bocsájtunk! Beépítés: körülmények, terhelési és behajlási értékek 1) lsd. MPA vizsgálati jegyzőkönyv 2) EUROCODE 3 szerinti statikus számítást külön kérésre adunk Terhelés (t R ) F [kn/m] 8,84 2,19 0,64 0,27 0,13 0,07 0,04 0,03 0,02 0,01 0,01 0,00 DX 51 D-Z275-N-A(St02) 1,25 2,0 / 3,0 0, ,0 x 25 6,5 x 15 11,0 x 14 6,5 x 10 6, ,90 0,90 0,89 0,34 0,37 0,37 0,61 1,30 1,11 0,86 1,12 Terhelés (t R ) F [kn/m] 12,66 3,17 1,29 0,54 0,27 0,15 0,09 0,06 0,04 0,03 0,02 0,01 DX 51 D-Z275-N-A(St02) 1,25 2,0 / 3,0 0,79 14, ,0 x 25 6,5 x 15 11,0 x 14 6,5 x 10 6, ,30 1,30 0,86 0,68 0,53 0,53 0,89 1,30 1,16 0,89 1,16 Terhelés (t R ) F [kn/m] 21,74 5,44 2,34 0,98 0,50 0,28 0,17 0,11 0,08 0,05 0,04 0,03 DX 51 D-Z275-N-A(St02) 1,75 2,0 / 3,0 1, ,2 x ,40 1,40 1,33 1,23 0,91 0,86 0,96 1,40 1,97 1,41 1,22 Terhelés (t R ) F [kn/m] 55,43 13,86 6,16 3,17 1,61 0,92 0,57 0,38 0,26 0,18 0,13 0,10 S280 GD DX 51 D-Z275-N-A(St02) 2,5 fbv: 2,0 / 3,0 / 6,0 fsv: 6,0 2,16 12,2 x ,90 1,70 2,54 3,96 2,32 2,09 1,25 1,80 5,95 3,30 1,53 Terhelés (t R ) F [kn/m] 27,24 5,61 2,05 0,86 0,43 0,24 0,15 0,09 0,06 0,04 0,03 0,02 DX 51 D-Z275-N-A(St02) 1,8 3,0 / 6,0 1,40 12,2 x ,06 1,14 1,66 1,08 0,94 1,02 0,81 2,05 4,51 2,20 1,65 1 ) 2 ) VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 19

20 Műszaki adatok Varifix szerelősínprofilok kiválasztása A megadott adatok egy kéttámaszú tartó egy pontjára jutó koncentrált terhelésen alapulnak, ahol a terhelés F(kN), a tartó közepére hatva megoszlik. Az összterhelés megoszlik a különböző távolságokban a kéttámaszú tartón, így ezek összehegeszthetőek az adott távolság középpontjára jutó terhelés eredményeként. 41/22/2.5 41/41/1.8 41/41/2.5 41/44/2.5 41/62/3.0 41/82/2.5 41/124/3.0 Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Cikkszám Terhelés (t R ) F [kn/m] 27,24 6,81 2,51 1,05 0,53 0,30 0,18 0,12 0,08 0,05 0,03 0,02 Terhelés (t R ) F [kn/m] 58,78 14,69 6,53 3,67 2,09 1,20 0,75 0,50 0,34 0,24 0,18 0, Terhelés (t R ) F [kn/m] 74,79 18,70 8,31 4,67 2,69 1,54 0,96 0,64 0,44 0,31 0,23 0,17 Terhelés (t R ) F [kn/m] 80,52 20,13 8,95 5,03 3,03 1,74 1,08 0,71 0,49 0,35 0,25 0,19 Terhelés (t R ) F [kn/m] 153,87 38,47 17,10 9,62 6,15 4,27 3,03 2,01 1,40 1,01 0,75 0,57 Terhelés (t R ) F [kn/m] 222,92 55,73 24,77 13,93 8,92 6,19 4,55 3,48 2,65 1,92 1,43 1,09 Terhelés (t R ) F [kn/m] 496,98 124,25 55,22 31,06 19,88 13,81 10,14 7,77 6,14 4,97 4,11 3,45 Behajlás értékelése Minden esetben a kihajlás mértéke más képet alkot. Koncentrált terhelés/összterhelés A kéttámaszú tartó összterhelése úgy hat, mintegy 3 megközelítőleg azonos teher, súly, azonos távolságokra mérve. Koordinátarendszer DX 51 D-Z275-N-A(St02) DX 51 D-Z275-N-A(St02) S280 GD DX 51 D-Z275-N-A(St02) DX 51 D-Z275-N-A(St02) S280 GD DX 51 D-Z275-N-A(St02) DX 51 D-Z275-N-A(St02) DX 51 D-Z275-N-A(St02) 2,5 2,0 / 3,0 / 6,0 1,65 1,8 2,0 / 3,0 / 6,0 1,96 2,5 fbv: 2,0 / 3,0 / 6,0 fsv: 6,0 2,65 2,5 3,0 / 6,0 3,30 3,0 6,0 4,03 2,5 3,0 / 6,0 5,30 3,0 6,0 8,06 Technikai adatok: Folyáshatár Rp = 0, ,2 x ,2 x ,2 x ,2 x ,0 x ,2 x ,0 x N/mm 2 Biztonsági tényző 1,5 Rugalmassági modulus = N/mm 2 Max. lehajlás f prm =L/200 1,16 1,04 2,19 2,02 2,08 2,34 2,00 2,10 3,14 2,20 2,20 4,38 3,04 3,16 4,78 4,10 4,10 6,28 6,20 6,20 9,56 1,32 1,14 1,27 0,78 5,12 2,46 2,54 1,48 6,57 3,13 3,29 1,45 7,41 3,37 3,37 1,30 20,38 6,44 6,70 2,06 38,23 9,33 9,33 2,47 129,10 20,80 20,80 3,68 2,05 5,83 2,85 1,63 2,05 7,14 3,48 1,75 2,05 9,36 4,57 1,73 2,05 11,67 5,69 1,63 2,05 15,18 7,35 1,78 2,05 18,72 9,13 1,73 2,05 30,36 14,70 1,78 1 ) 2 ) 20 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

21 Műszaki adatok VARIFIX - SZERELŐSÍNEK ÁTTEKINTÉSE Engedélyezett terhelés és deformálódás szobahőmérsékleten (t R ) 02 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 21

22 Műszaki adatok Technikai adatok: Folyáshatár Rp = 0,2 280 N/mm 2 Biztonsági tényző 1,5 Rugalmassági modulus = N/mm 2 Max. lehajlás f prm =L/ VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

23 Műszaki adatok 02 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 23

24 Bilincsek KÖNNYŰ CSŐBILINCS M8 Csuklós csőbilincs Exkluzív gyorsbefogó zárral a biztonságos és gyors szerelés érdekében Az új zármechanizmus miatt rövidebb a rögzítő csavar, így időt takarít meg és javítja a rögzítés minőségét A szabadalmaztatott magas minőségű rugóacélból készült zárszerkezet megbízható rögzítést tesz lehetővé A rugóval szerelt rögzítő csavar könnyebbé teszi a csavarozást Előszereléskor az innovatív gumiprofi lnak köszönhetően a csövek kiválóan csúsznak, nem tapadnak a profi lhoz DIN 4109 szerinti hangcsillapítás Öregedés- és időjárásálló a DIN és DIN szerint Hőálló -40 C és +120 C között Szilikonmentes M5 kombinált foglalatú rögzítő csavarral, lapos és kereszthornyos csavarhúzó is használható Négy ponton hegesztett M8-as anyával szerelve (nagy szilárdságú és megbízható kialakítás csavarodással szemben) Befogási tartomány Réz DIN 1786 (EN 1057) Csőátmérő Acél DIN 2440/2448 [coll] Acél külső HT cső SML cső Csatlakozó menet Max. megengedett terhelés [N] Cikkszám / M /18 3/ M / M / M M / DN 40 M / DN 50 M8 1, M8 1, /60.3 DN 50 M8 1, M8 1, * / DN 70 DN 70 M8 1, * DN 80 M8 1, * DN 100 DN 100 M8/M10 1, DN 100 DN 100 M8/M10 1, * 15 * Külön rendelésre Cse./ db ORSY rendszerben tárolható ORSY kompatibilis hordozó füles csomagolás a még gyorsabb és könnyebb kezelhetőségért Beépített hordozófüllel Nagyon egyszerűen szállítható Egymásra helyezhetők Igazodik az ORSY 1 polcrendszerhez 24 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK Többféle módon nyitható Nagy nyitási szög Könnyű kezelhetőség

25 Bilincsek KÖZÉPERŐS CSŐBILINCS M8/M10 Praktikus, a bevált SMARTLOCK zár gyors és gazdaságos csőrögzítést tesz lehetővé Szélesre nyitható a bilincs, így biztosítva a gyors és egyszerű csőelhelyezést, különösen fej feletti munkavégzés esetén A két zárócsavarnak köszönhetően jobban beállítható a csőátmérőhöz A kétoldali fül kialakítása gátolja a csavarok elvesztését Kombinált meghajtású hatlapfejű rögzítő csavar (kulcsnyílás mérete 10 mm) mm-es befogási tartományig: M6 x 25 mm, minden más méretben: M6 x 30 Az új gumibetét segíti a csövek csúsztatását, igazítását előszereléskor Négy ponton hegesztett kombianya csatlakozás M8/M10, kulcsnyílás 13 mm Praktikus hordozófüles ORSY csomagolás 03 Gumibetét: Hőállóság -40 C és +120 C között; EPDM B2-es tűzállósági osztály, égve nem csepeg Szilikonmentes, DIN 4109 szerinti hangcsillapítás Befogási tartomány Acél DIN EN10255 [coll] Réz DIN EN 1057 Kompozit csövek HT cső DN SML cső DN Csatlakozó menet Max. megengedett terhelés [N] Cikkszám /4" 12/15 12/15 M8/M10 1, /8" 15/18 16/18 M8/M10 1, /2" M8/M10 1, /4" M8/M10 1, " M8/M10 1, /4" M8/M10 1, /2" 54 50/ M8/M10 1, " 50 M8/M10 1, M8/M10 1, /2" / M8/M10 1, M8/M10 1, /90 M8/M10 1, * M8/M10 1, * M8/M10 1, * M8/M10 1, " / M8/M10 1, * M8/M10 1, M8/M10 1, " M8/M10 1, * M8/M10 1, * M8/M10 1, " M8/M10 1, *Különleges méretű HT csövekhez, DIN 8062 szerinti PVC csövekhez, DIN 2391 szerinti precíziós csövekhez és DIN EN szerinti rozsdamentes acél csövekhez Cse./ db VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 25

26 Bilincsek NEHÉZ CSŐBILINCS M8/M10, M10/M12 Magas terhelési követelmények esetén alkalmazható kétrészes csőbilincs pl. fűtési rendszerek építéséhez, szaniter rendszerek telepítéséhez, gépgyártáshoz és közműépítéshez. Kétrészes kialakítás Jobban alkalmazkodik a cső méreteltéréseihez Önbiztosító zárócsavar kialakítás A zárócsavar kihullás elleni védelemmel van ellátva Hajlított zárófül A nagyobb nyitási szögnek köszönhetően a cső könnyebben behelyezhető ( mm közötti befogási tartományig) Befogási tartomány Acél csövek [coll] Menetes csövek DIN 2440/2441 Füstcsövek DIN 2448/ /2461 Precíziós acélcső DIN 2391 Réz DIN EN 1057 HT cső DN; PE/ PP nyomócsövek, PVC szennyvíz csövek SML cső DN Csatlakozó menet Max. megengedett terhelés [N] Cikkszám / /17.2/18 15/16/ / / / M8/M / /25.4/ /26/ /31.8/ / , / / / / /51 48/ / / / / / / / / , / M10/M , Cse./ db VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

27 Bilincsek MASSZÍV CSŐBILINCS M16 Magas terhelési követelmények esetén alkalmazható kétrészes csőbilincs pl. fűtési rendszerek építéséhez, szaniter épületgépészeti rendszerek telepítéséhez és közműépítéshez. Kétrészes kialakítás Jobban alkalmazkodik a cső méreteltéréseihez Csatlakozó menet M16 Maximális teherbíró képesség 03 Előszerelt gumibetét Védelmet nyújt elcsúszás ellen Műszaki adatok Anyaga: DD11, galvánhorganyzott Mérete: , 30 x 3 mm, zárócsavarok M10 x 30 DIN 933 hatlapú anya M10 DIN , 40 x 4 mm zárócsavarok M12 x 35 DIN 933 hatlapú anya M12 DIN 934 Befogási tartomány Csatlakozó menet Max. megengedett terhelés [N] Tömeg [kg/db] Cikkszám 5, M , * * * Külön rendelésre, szállítási idő max. 5 hét Cse./db 1 Műszaki adatok gumibetét (EPDM) DIN 4109 szerinti gumibetét Ózonnak ellenálló (DIN , ISO 1431/1) Ellenáll az öregedésnek (DIN 53508) UV-álló Hőálló -30 C és +100 C között Szilikon-, klór- és halogénmentes B2-es tűzállósági osztály (DIN ) Olajoknak, zsíroknak és üzemanyagoknak nem áll ellen Szobahőmérsékleten ellenáll a higított savaknak és lúgoknak, illetve az alkohol tartalmú oldatoknak VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 27

28 Bilincsek SZILIKONBETÉTES CSŐBILINCS M8/M10 Kétrészes csőbilincs piros szilikon alapú gumibetéttel Rögzítő csavar, kihullás elleni védelemmel Kombi menetes anyával M8/M10 Forró vizes rendszerekhez és gőzvezetékekhez Alkalmazható olyan rendszerekhez, melyeknek meg kell felelniük a DIN 4109 szabványnak Szilikonbetét Gumibetét, DIN 4109 szerint Hőálló -60 C és +225 C között Klórtól és halogénektől mentes B2 tűzállóság a DIN szerint, égés közben nem csepeg Befogási tartomány Csőátmérő Csatlakozó menet Max. megengedett Réz DIN 1786 Acél DIN 2440 terhelés [N] [coll] /15 1/4" Cikkszám /18 3/8" /2" /4" , / / M8/M /80 2 1/ , Cse./db Cikkszám Anyag Kiterjedés, Szélesség x vastagság (d) Szélesség szilikon betéttel zárófülekkel VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK Csatlakozó menet Rögzítő csavar Súly [kg/db] x M8/M10 M6 x x

29 Bilincsek SZILIKONBETÉTES NEHÉZ CSŐBILINCS M10/M12 Nagy terhelhetőségű kétrészes csőbilincs szilikon alapú gumibetéttel Rögzítő csavar, kihullás elleni védelemmel Kombi menetes anyával M10/M12 Forró vizes rendszerekhez és gőzvezetékekhez Alkalmazható olyan rendszerekhez, melyeknek meg kell felelniük a DIN 4109 szabványnak 03 Szilikonbetét Gumibetét, DIN 4109 szerint Hőálló -60 C és +225 C között B2 tűzállóság a DIN szerint, égés közben nem csepeg Befogási tartomány Befogási tartomány [coll] Menetes cső DIN 2440/2441 Acélcső DIN 2448/2458/ 2460/2461 Réz DIN EN 1057 Csatlakozó menet Max. megengedett terhelés [N] Cikkszám ,9 88,9 88, , ,3 108/114,3 108/ / , 139, M10/M / ,1 168, , , Cse./db 10 Cikkszám Anyag b1 B H* H1* M S B x D x M10/ M M x M12 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 29

30 Bilincsek HŐSZIGETELT CSŐBILINCS K PLUSZ Különálló keményhab betéttel ellátott csőbilincs, gumibevonattal és öntapadó réteggel. Felhasználási terület Hűtés és klímatechnikában alkalmazott csövek rögzítése alkalmazható hőszigetelt csőbilincs. Különálló csőbilincs és hőszigetelő betét Egyszerű szerelés, könnyű cső elhelyezés. Illeszkedik a szigetelőréteg vastagsága a FLEXEN plusz hideg gumi csőszigeteléshez Egységes megjelenés. Technikai adatok Anyag, szigetelés CFC mentes, zárt cellás PIR kemélnyhab - teljesen körülzárja a csövet a PVC bevonattal ellátottzárt cellás FLEXEN hideg gumival. Szín, szigetelés Fekete Hőállóság -50 C és +105 C között Térfogatsúly PIR keményhab 120 kg/m 3 Páradiffúziós ellenállási szám* μ Hővezetés 0 C-on 0,033 W/(m x K) Tűzvédelmi minősítés E Csőbilincs anyaga Horganyzott acél Csőbilincs változat Egycsavaros = Könnyű csőbilincs (gumi nélkül) Kétcsavaros = Középerős csőbilincs (gumi nélkül) * gumi Gumi csatlakozófelület Tökéletes kapcsolatot biztosít a csőbilincs és a csőszigetelés között, mivel azonos anyagokat (gumi) kell összeragasztani. Nem kell külön tömítőanyagot alkalmazni. Szilárd külső rész, öntapadó átfedéssel További párazárás és mechanikai védelem. Összeszerelés Rögzítse a csőbilincset Helyezze el a csövet Helyezze el a hőszigetelő betétet Igazítsa a helyére a hőszigetelő betétet Kenje be a hőszigetelés oldalát megfelelő ragasztóval Kész! 30 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

31 Bilincsek HŐSZIGETELT CSŐBILINCS K PLUSZ Külső átm. DN [coll] Külső átm. Hőszigetelés vastagsága 2 (11-15 mm) Réz csövek Acél csövek Szé- Hőszig. Csőbilincs DN lesség vtg. S Változat Csatlakozó B menet Max. rögzítési táv. [m] Cikkszám /8 10, ,0 1, /4 13, /8 17, ,5 2, /2 21, ,0 2, /4 26, ,5 3, Egy csavarral , ,0 3, ¼ 42,4 32 3, M8/M10 1½ 48, , , , , , ,1 65 2½ 76,1 65 5, , ,9 80 5, ,5 Két csavarral , , , Cse./ db 03 Külső átm. DN [coll] Külső átm. Hőszigetelés vastagsága 4 (15,5-23,5 mm) Réz csövek Acél csövek Szé- Hőszig. Csőbilincs DN lesség vtg. S Változat Csatlakozó B menet Max. rögzítési táv. [m] Cikkszám /8 10,2 6 15, ,0 1, /4 13,5 8 17, /8 17, ,5 2, /2 21, ,0 2, Egy csavarral /4 26, ,0 3, , ,5 3, ¼ 42, ,0 3, M8/M ½ 48, , , , , ,5 4, ,1 65 2½ 76, ,0 5, Két csavarral 88, , ,5 5, , , , , Cse./ db VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 31

32 Bilincsek HŐSZIGETELT CSŐBILINCS Keményhab betéttel ellátott hőszigetelt csőbilincs, mely gumibevonattal és teherelosztó lemezzel van ellátva. Felhasználási terület Hűtés és klímatechnikában alkalmazott csövek rögzítése alkalmazható hőszigetelt csőbilincs. A hőszigetelő betét a csőbilincshez van rögzítve, így nem veszhet el Két részből áll (bilincs+csőtartó). Öntapadó zárás Gyors és egyszerű szerelés. Technikai adatok Anyag, szigetelés Anyag, csőbilincs Szín, szigetelés CFC mentes, zárt cellás PUR kemélnyhab - teljesen körülzárja a csövet a zárt cellás FLEXEN hideg gumival és teherelosztó lemezzel. Horganyzott acél Fekete Hőállóság -40 C és +105 C között Térfogatsúly PUR keményhab 80 kg/m 3 Páradiffúziós ellenállási szám* = 7000 μ Hővezetés 0 C-on 0,037 W/(m x K) Korrózióveszély Nem tartalmaz olyan anyagot, mely reakcióba lép fémekkel Tűzvédelmi minősítés B2 * Gumi Összeszerelés Gumi burkolat Tökéletes kapcsolatot biztosít a bilincs és a cső szigetelése között. Nem szükséges a tömítőanyag szigetelése. Teherelosztó lemez Optimális terhelés felvétel. Hajlított zárófül A nagyobb nyitási szög miatt könnyebben beleilleszthető a cső. Biztosító csavar gyűrűvel A csavarok kiesés ellen biztosítottak. Helyezze el a csőbilincset Távolítsa el az öntapadó részekről a védőréteget és helyezze be a csövet Kenje be a hőszigetelés oldalát megfelelő ragasztóval és illessze a csőbilincshez Kész! 32 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

33 Bilincsek HŐSZIGETELT CSŐBILINCS Külső átm. DN [coll] Külső átm. DN Hőszigetelés vastagsága mm Réz csövek Acél csövek Szélesség B Hőszig. vtg. S Csatlakozó menet Kulcs méret Max terhelés [N] 60 Max. rögzítési táv. [m] Cikkszám /8 10, , /4 13, /8 17, , /2 21, , /4 26, , , , ¼ 42, , ½ 48, , M8/M , , , ,50 76, ½ 76, , , , , , Cse./ db 03 Külső átm. DN [coll] Külső átm. DN Hőszigetelés vastagsága mm Réz csövek Acél csövek Szélesség B Hőszig. vtg. S Csatlakozó menet Kulcs méret Max terhelés [N] Max. rögzítési táv. [m] Cikkszám /8 10, , , /4 13, /8 17, , /2 21, , /4 26, , , , ¼ 42,4 32 M8/M , ½ 48, , , , , , ½ 76, ,50 88, , , , M12/ , , M ,70 168, , , Cse./ db VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 33

34 Bilincsek SPRINKLER BILINCS Sprinkler csőhálózatok, rendszerek rögzítéséhez, alkalmas a VdS által előírt követelményeknek megfelel. VdS azonosító szám: G Felhasználási terület Rögzített, tűzvédelmi vizes automata oltóberendezések elsősorban sprinkler csőhálózat kiépítéséhez Gázzal oltó rendszerekhez (CO 2, halon, stb.) Habbal- és porral oltó rendszerekhez Műszaki adatok Anyaga: horganyzott acéllemez - DIN EN Anyag méretek: 1 2, 10 x 1,8 mm 2 1/2 4, 10 x 2,5 mm 5 6, 13 x 2,5 mm 8 25 x 2,5 mm Peremanya DIN 1661 Bilincs átmérő Csatlakozás Névleges terhelés, D H Tömeg Cikkszám Cse./db [coll/mm] mérete VdS szerint [kg/db] 1 M , / , / , , /2 M ,5 0, ,5 0, mm ,5 0, ,5 0, mm M , , mm , , M , Vds által engedélyezett rögzítő elemek: Trapézlemezhez, szegecselt anyával: Cikkszám: / Trapézlemezhez, recézett anyával: Cikkszám: / Tartópofával: Cikkszám: Sprinkler bilincsek: Cikkszám: ETA engedélyel ellátott fémdübelek 34 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

35 Bilincsek SPRINKLER FIX BILINCS A nehéz csőbilincshez hasonló, két csavarral rögzíthető bilincs, azonban ez teljesen fix megfogást biztosít az automata vízzel oltó berendezések (sprinkler) csőhálózatainak a VdS által előírt követelményeknek megfelel. VdS azonosító szám: G Felhasználási terület Rögzített, tűzvédelmi vizes automata oltóberendezések elsősorban sprinkler csőhálózat kiépítéséhez Gázzal oltó rendszerekhez (CO 2, halon, stb.) Habbal- és porral oltó rendszerekhez Műszaki adatok Anyaga: DD11 melegen hengerelt acél, horganyzott Anyag méretek: mm, 25 x 2,5 mm mm, 30 x 3,0 mm mm, 40 x 4,0 mm M10-es anya, DIN 6330, ponthegesztett M12 M20-as, anya DIN 6330, ívhegesztett A csavar mérete: mm bilincs méretig: M6 x 25 mm mm bilincs méretig: M8 x 35 mm mm bilincs méretig: M12 x 40 mm Bilincsméret tartomány Acélcső méret [col] Menetes csövek, DIN 2440/2441 Fűtőcsövek DIN 2448/ /2461 Csatlakozás mérete Teherbírás [N] Tömeg [kg/db] Cikkszám /2 3/4 21,3 26,9 0,091 0, ,7 0, /4 42,4 0, /2 48,3 M10 0, ,3 0, /2 76,1 0, , , ,3 0, ,7 0, ,1 159 M , ,3 0, ,1 M , M , Cse./db Vds által engedélyezett rögzítő elemek: Trapézlemezhez, szegecselt anyával: Cikkszám: / Trapézlemezhez, recézett anyával: Cikkszám: / Tartópofával: Cikkszám: Sprinkler bilincsek: Cikkszám: ETA engedélyel ellátott fémdübelek VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 35

36 Bilincsek U KENGYEL Sprinkler csővezetékek acéltartókra való fix rögzítésére, vezetésére alkalmas a VdS által előírt követelményeknek (VdS 2092) megfelel. Felhasználási terület Rögzített, tűzvédelmi vizes automata oltóberendezések elsősorban sprinkler csőhálózat fi x rögzítéséhez. Vízzel oltó rendszerekhez Gázzal oltó rendszerekhez (CO 2, halon, stb.) Habbal- és porral oltó rendszerekhez Műszaki adatok Anyaga: galvanikusan horganyzott acél - DIN 3570 Szerelés: - A cső vezetéséhez: 2 db anya, 2 db alátét - A cső rögzítéséhez: 4 db anya, 4 db alátét A szereléshez az anya és alátét külön rendelhető! Megnevezés d1 d2 d3 a b h1 Tömeg Cikkszám DN [kg/db] U-KENGYEL HORG. 1/2 DIN3570 FORM A DN , U-KENGYEL HORG. 3/4 DIN3570 FORM A DN20 26, , U-KENGYEL HORG. 1 DIN3570 FORM A DN25 33,7 M , U-KENGYEL HORG. 1 1/4 DIN3570 FORM A DN32 42, , U-KENGYEL HORG. 1 1/2 DIN3570 FORM A DN40 48, , U-KENGYEL HORG. 2 DIN3570 FORM A DN50 60, , U-KENGYEL HORG. 2 1/2 DIN3570 FORM A DN65 76,1 M , U-KENGYEL HORG. 3 DIN3570 FORM A DN80 88, , U-KENGYEL HORG. 4 DIN3570 FORM A DN , , U-KENGYEL HORG. 5 DIN3570 FORM A DN , , U-KENGYEL HORG. 6 DIN3570 FORM A DN ,3 M , U-KENGYEL HORG. 7 DIN3570 FORM A DN , , U-KENGYEL HORG. 8 DIN3570 FORM A DN , , U-KENGYEL HORG. 10 DIN3570 FORM A DN , U-KENGYEL HORG. 12 DIN3570 FORM A DN ,9 M , U-KENGYEL HORG. 14 DIN3570 FORM A DN , U-KENGYEL HORG. 16 DIN3570 FORM A DN , , U-KENGYEL HORG. 18 DIN3570 FORM A DN , U-KENGYEL HORG. 20 DIN3570 FORM A DN , M24 U-KENGYEL HORG. 24 DIN3570 FORM A DN , U-KENGYEL HORG. 28 DIN3570 FORM A DN , U-KENGYEL HORG. 32 DIN3570 FORM A DN , VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

37 Fixpontok, csúszómegfogás RÖGZÍTŐ ELEMEK Magasságállító Horganyzott Csővezetékek és építőelemek felfüggesztéséhez menetes rudakkal Szerkezeti mérettolerancia kiegyenlítése Fokozat nélküli magasságszabályozás Állíthatósági tartomány 30 mm Egyszerű és gyors szerelés Biztos, méretpontos szerelés, melyet az ellenőrző nyílás garantál 04 Külső menet Belső menet SW Telj. hossz Max. terh. [kn] Cikkszám M M8 10/10 M ,0 M M10 13/12 M Cse./db 50 Billenő felfüggesztés Horganyzott Csővezetékek és építőelemek felfüggesztéséhez menetes rudakkal Függesztő rögzítés ferde mennyezeten A feszítőerők a rögzítésre nincsenek hatással Rugalmas ingahatás 2 x 20 fokos, minden irányba/sokoldalúan Egyszerű és gyors szerelés Biztos szerelés, melyet az ellenőrző nyílás garantál Nincs a bilincsnek elmozdulása A hosszú kivezetésnél a magasságszabályozás 25 mm-ig lehetséges Kivitel Külső és belső menet Kulcs méret Telj. hossz Max. terh. [kn] Cikkszám M8 10/ rövid 40 M10 10/ M8 10/10 3, hosszú 65 M10 10/ M Cse./db Kiegészítő termékek: Önfúró csavar Cikksz.: Szegezőék Cikksz.: Menetes szár Cikksz.: Toldó karmantyú hatlapfejű Cikksz.: Toldó karmantyú hengeres Cikksz.: Felhasználási terület Fűtés, szaniter, légtechnika, csővezeték és szerkezetépítés, felfüggesztések Magasságkiegyenlítő Magasságszabályozáshoz felfüggesztett, már felszerelt csővezetékek, légvezetékek Tömeg Terhelés Cikkszám Cse./ [kg] [kn] db 0, VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 37

38 Fixpontok, csúszómegfogás VARIFIX CSÚSZÓMEGFOGÁS GK-1 Nagy, akár 60 mm csúszási lehetőség Minimális szerelési magasság Kialakításának köszönhetően kibillenés ellen biztosított Cikkszám Cse Menetcsatlakozás M8 M10 M12 Megengedett terhelés 1500 N 1500 N 1500 N Hossz 180 mm 180 mm 180 mm Csúszási hossz 60 mm 55 mm 53 mm Hőállóság -40 és +100 C között -40 és +100 C között -40 és +100 C között Szélesség 108 mm 108 mm 108 mm Tömeg 498,4 g 491,1 g 505,65 g VARIFIX CSÚSZÓMEGFOGÁS GK-2 Nagy, akár 125 mm csúszási lehetőség Változtatható csatlakkozás (menetes szárral) Függőleges és vízszintes csővezetékek fali rögzítésére is alkalmas Cikkszám Cse. 1 Megengedett terhelés 7800 N Hossz 260 mm Csúszási hossz 125 mm Menetcsatlakozás M12, M16 Szélesség 138 mm Tömeg 2451,1 g 38 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

39 Fixpontok, csúszómegfogás FIXPONT RÖGZÍTŐ TIPP Hangszigetelő képességű szerkezet, a könnyű fix pont rögzítés szereléséhez az egyszerű otthoni felhasználástól DN150-ig Tulajdonságok Hangszigetelő fi x rögzítés csővezetékekhez, fal és mennyezetrögzítésre Hangszigetelő DIN 4109 szabványnak megfelelően Az oldalsó rögzítőlyukaknak megfelelően, gyors és egyszerű szerelést tesz lehetővé a Varifi x konzol és szerelősínekre Szerelősínek vagy konzolok rögzítésére, csúszóanya, alátét, és hatlapfejű csavar segítségével, falra vagy mennyezetre pl. betoncsavarral W-SA vagy fi xanker W-FAZ/S M10 segítségével A magasságállítás menetes rudak segítségével történik, így a hegesztett távtartó gondoskodik az extrém merevítésért 04 Technikai adatok: Nyomás, húzás, csőtolóerő max. terhelése 4 kn Anyagminőség: acél S235 JR Co 2 hegesztett távtartó Zajvédelem az EPDM gumibetét segítségével Felületkezelés: galvanizált, horganyzott Menetes cső DN 40 3/4-es DN 50 1 Névleges méret Méret Tömeg [kg/db] Cikkszám Cse./db DN 15 21,3 1, DN 20 26,9 1, DN 25 33,7 1, DN 32 42,4 1, DN 40 48,3 1, DN 50 60,3 2, DN 65 76,1 2, DN 80 88,9 2, DN ,3 2, DN ,7 2, DN ,3 2, Névleges méret b x s A H c x h B d d 1 DN 15 DN x 1,5 DN x 5 M 6 DN 32 DN x 2,0 DN 50 DN DN 80 DN 100 DN 125 DN x 2,5 40 x 6 M 8 VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 39

40 Fixpontok, csúszómegfogás FIXPONT BILINCS Kétrészes, horganyzott Felhasználási terület Magas terhelhetőségű kétrészes bilincs Megnövelt anyagvastagság A dupla zárócsavar biztosabb rögzítést eredményez, nagyobb tolerancia a csőátmérőnél Kiegészítő termékek: Külsőmenetes cső, 2 m hosszú 1/2 Cikkszám: /4 Cikkszám: Cikkszám: Méret Méret [collg Csatlakozó méret Terhelés [N] Szakítószilárdság Cikkszám 17 3/ / /4 1/ / /2 57 3/ / Cse./ db VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK

41 KÉP VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK 41

42 Szerelősín rendszerek, konzolok VARIFIX C - SZERELŐSÍNEK Tűzvédelmi engedély a 3030/ es számú braunschweigi MPA-s bevizsgálás szerint 41/41, 41/62 és 41/124-es szerelősínekre A megfelelő szerelősín minden felhasználásra Sokféle szerelési lehetőség a széles körű szerkezeti elemekkel A záródugó felhasználásával egy optikailag tiszta megoldást kapunk és a sarkok sem lesznek élesek Oldalsó számozás a szerelősínek könnyebb igazításához Zajcsillapító elemek minden sínmérethez Az egyes szerelősínek magas terhelhetősége az előnyös profi lkeresztmetszetnek köszönhető Horganyzott kivitel minden szerelősínnél Sínprofi l 26/18 Hossz Cikkszám Cse./m Sínprofi l 26/26 Hossz Cikkszám Cse./m Sínprofi l 41/22/1.8 41/22/2.5 Hossz Cikkszám Cse./m VARIFIX - ÉPÜLETGÉPÉSZETI SZERELŐRENDSZEREK
