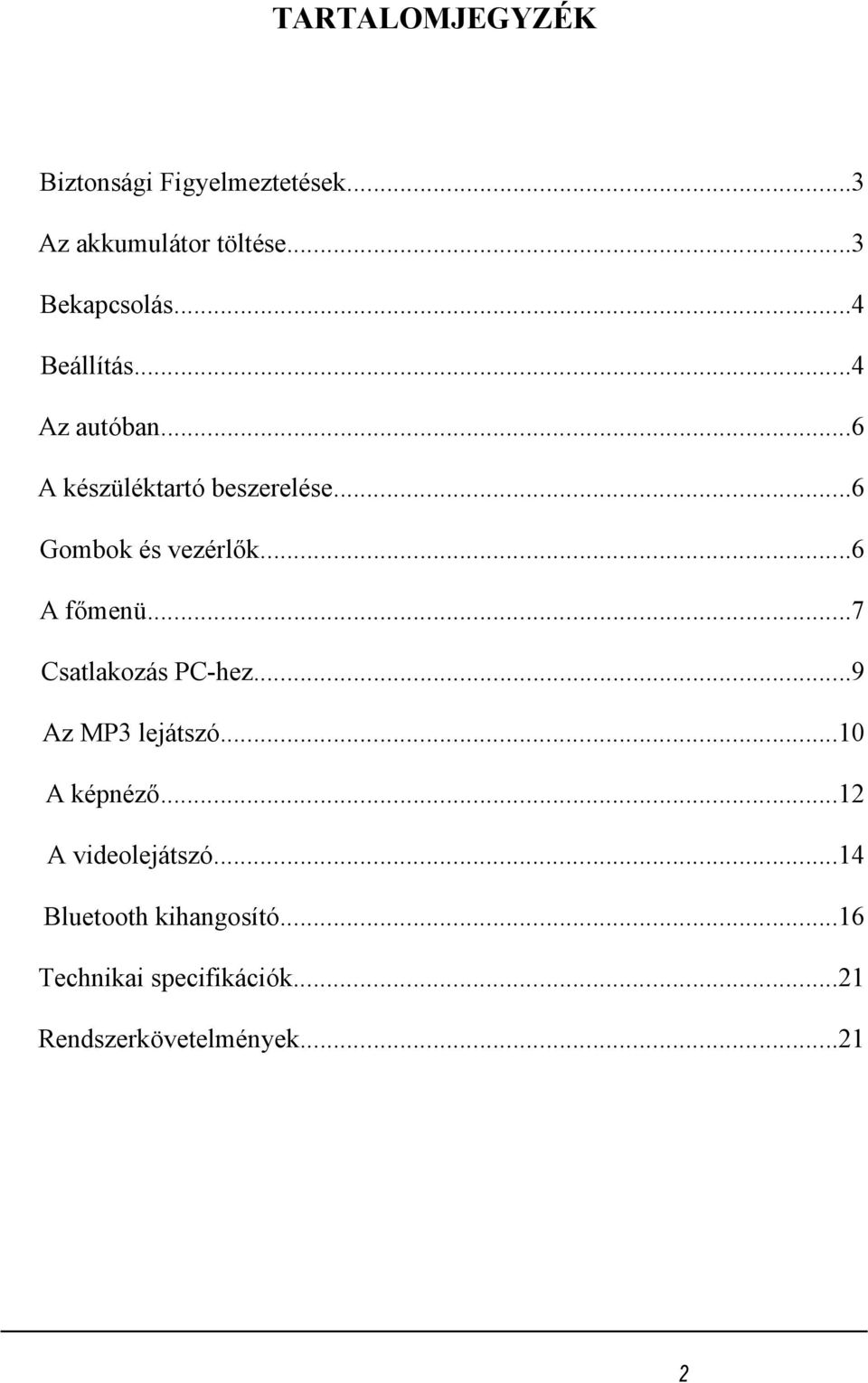

2 TARTALOMJEGYZÉK Biztonsági Figyelmeztetések...3 Az akkumulátor töltése...3 Bekapcsolás...4 Beállítás...4 Az autóban...6 A készüléktartó beszerelése...6 Gombok és vezérlők...6 A főmenü...7 Csatlakozás PC-hez...9 Az MP3 lejátszó...10 A képnéző...12 A videolejátszó...14 Bluetooth kihangosító...16 Technikai specifikációk...21 Rendszerkövetelmények

3 BIZTONSÁGI FIGYELMEZTETÉSEK Saját biztonsága érdekében ne használja a készülék gombjait vezetés közben. Használja a terméket körültekintően! Ezt a terméket kizárólag tájékozódási segédeszköznek szánták. Nem pontos mérője az iránynak, távolságnak, tartózkodási helynek. A készülék által megadott útvonal csak hivatkozási alap. A felhasználó felelőssége, hogy kövesse a közlekedési táblákat és a helyi szabályokat az úton. Amikor kiszáll az autóból, ne hagyja a készüléket a műszerfalon közvetlen napsütésnek kitéve. Az akkumulátor túlhevülése üzemzavart és/vagy veszélyt okozhat. A GPS-t az Egyesült Államok kormánya működteti, és egyedül felelős a GPS teljesítményéért. A GPS rendszer bármely változása hatással lehet a GPS készülékek pontosságára. A GPS műholdas jelek nem tudnak áthatolni szilárd anyagokon (csak üvegen). Amikor egy épületben vagy alagútban van, a GPS helymeghatározás nem elérhető. Minimum 4 GPS műhold jel szükséges ahhoz, hogy a pillanatnyi GPS pozíció megadható legyen. A jelek vételét befolyásolhatják bizonyos körülmények, pl. rossz időjárás vagy vastag felső árnyékolók (fák vagy magas épületek). A járműben lévő további vezeték nélküli készülékek zavarhatják a műholdjelek vételét és okozhatják az instabil vételt. Start Az akkumulátor töltése: Töltő csatlakozás A hálózati töltőt helyezzük a fali aljzatba ( otthon, hotelben, irodában, stb.) Az első feltöltéskor legalább 8 órán keresztül töltse az akkumulátort 3

4 Amikor csatlakoztatja a hálózathoz az adaptert az akku feltöltéséhez azután, hogy az teljesen lemerült, várjon legalább egy percet a készülék bekapcsolásával. Attól függően, hogy mely régióban vásárolta a készüléket, a konnektor csatlakoztató nem biztos, hogy éppen úgy néz ki, mint a képen. A készülék egy kis energiát akkor is felhasznál, amikor kikapcsolta azt, hogy fenntartsa az állapotát. Ha hosszabb ideig nem tölti fel a készüléket, akkor a készülék újraindul. Még akkor is megmaradnak a beállítások. Amikor az akkumulátor jelzése narancs színűre vált, akkor kell feltölteni Start Bekapcsolás A készülék bekapcsolásához nyomjuk meg a Power Beállítások Nyelvi beállítások 4

5 Válasszuk ki a használni kívánt nyelvet. Ha a kívánt nyelv nem látható az első oldalon nyomjuk meg a gombot a következő oldalra való jutáshoz. Fogadjuk el a gombbal. Idó és időzóna Állítsuk be az aktuális időt a és a gombokkal. Fogadjuk el a gombbal. Főmenü A főmenü a kijelzőn jelenik meg bekapcsolás után. Autóba szerelés elött kapcsolja ki a készüléket. A készülék újraindításakor ugyanaz a menü fog megjelenni. Az autóban 5

6 Optimális elhelyezés Az eszközt a szélvédőre kell elhelyezni, oly módon, hogy a vezetőt ne zavarja a szabad kilátásban és ne akadályozza az esetleges légzsák kinyílását. A készüléktartó beszerelése Helyezzük a tapadókorongot a kívánt helyre a szélvédőn és nyomjuk meg az alján lévő kart a rögzítéshez. Így a tapadókorong hozzátapad a szélvédőhöz. A készüléket 12 V-os töltővel töltheti. Gombok és vezérlők 6

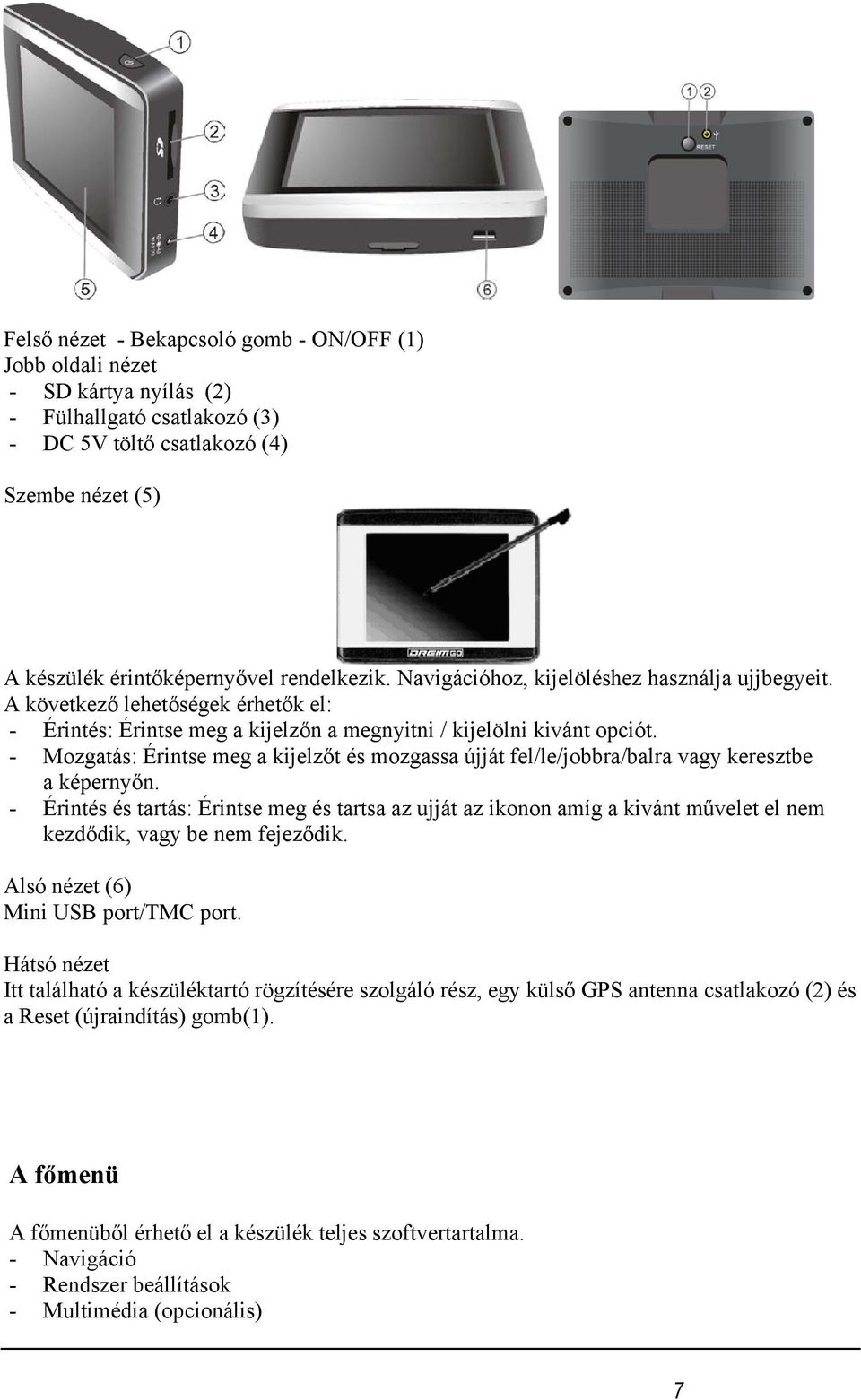

7 Felső nézet - Bekapcsoló gomb - ON/OFF (1) Jobb oldali nézet - SD kártya nyílás (2) - Fülhallgató csatlakozó (3) - DC 5V töltő csatlakozó (4) Szembe nézet (5) A készülék érintőképernyővel rendelkezik. Navigációhoz, kijelöléshez használja ujjbegyeit. A következő lehetőségek érhetők el: - Érintés: Érintse meg a kijelzőn a megnyitni / kijelölni kivánt opciót. - Mozgatás: Érintse meg a kijelzőt és mozgassa újját fel/le/jobbra/balra vagy keresztbe a képernyőn. - Érintés és tartás: Érintse meg és tartsa az ujját az ikonon amíg a kivánt művelet el nem kezdődik, vagy be nem fejeződik. Alsó nézet (6) Mini USB port/tmc port. Hátsó nézet Itt található a készüléktartó rögzítésére szolgáló rész, egy külső GPS antenna csatlakozó (2) és a Reset (újraindítás) gomb(1). A főmenü A főmenüből érhető el a készülék teljes szoftvertartalma. - Navigáció - Rendszer beállítások - Multimédia (opcionális) 7

8 - Bluetooth (opcionális) Beállítás menü Ebben a menüben a következő választási lehetőségek találhatók: - Dátom váltás - Időbeállítás - Érintőképernyő kalibrálása - Nyelv kiválasztása - Fényerő beállítások Háttérvilágítás A fényerő csuszka balra húzásával a képernyő sötétedik, jobbra húzásával világosodik. Érintőképernyő kalibrálása Érintse meg a kereszt közepét az ujjaival. Mikor a kereszt egy másik pozicióba ugrik érintse meg az új pontot. Ismételje meg a műveletet amíg a kalibrálási folyamat véget nem ér. Az utolsó érintés után a beállítások automatikusan elmentődnek és a készülék visszalép a Beállítások menübe. 8

9 Csatlakozás PC-hez A készülék USB porttal rendelkezik, ami lehetővé teszi az egyszerű és gyors csatlakozást a számítógéphez. - Először a készülék illesztőprogramját kell feltelepíteni a számítógépre. Az illesztőprogram (MSASYNC) az alábbi internetes oldalról ingyenesen letölthető: - Kapcsolja be a készüléket - Csatlakoztassa az USB kábellel a készüléket a PC-hez. Mobile Device eszköz fog megjelenni a számítógép My Computer. (sajátgép) menüpontja alatt. 9

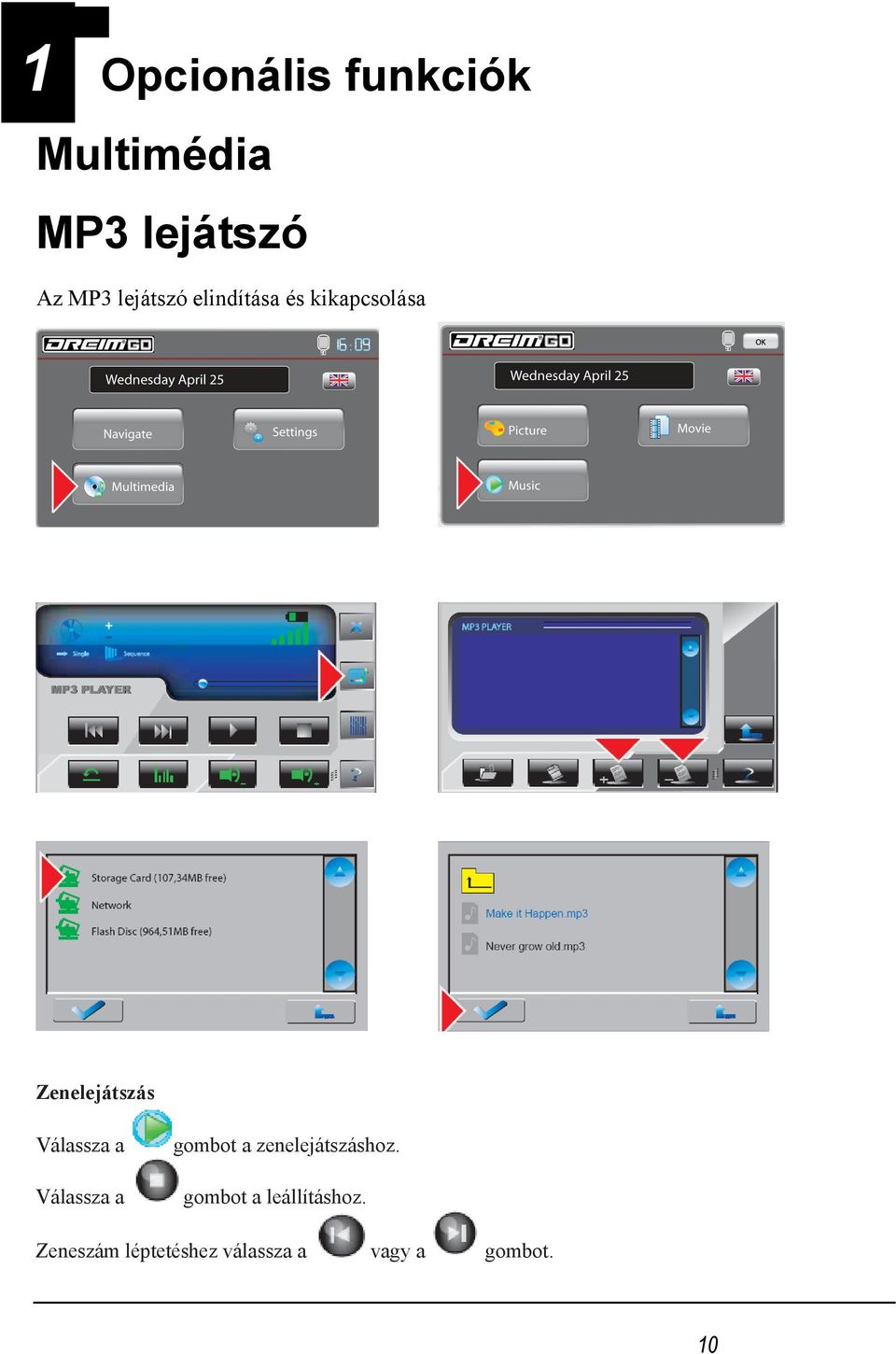

10 1 Opcionális funkciók Multimédia MP3 lejátszó Az MP3 lejátszó elindítása és kikapcsolása Zenelejátszás Válassza a Válassza a gombot a zenelejátszáshoz. gombot a leállításhoz. Zeneszám léptetéshez válassza a vagy a 10

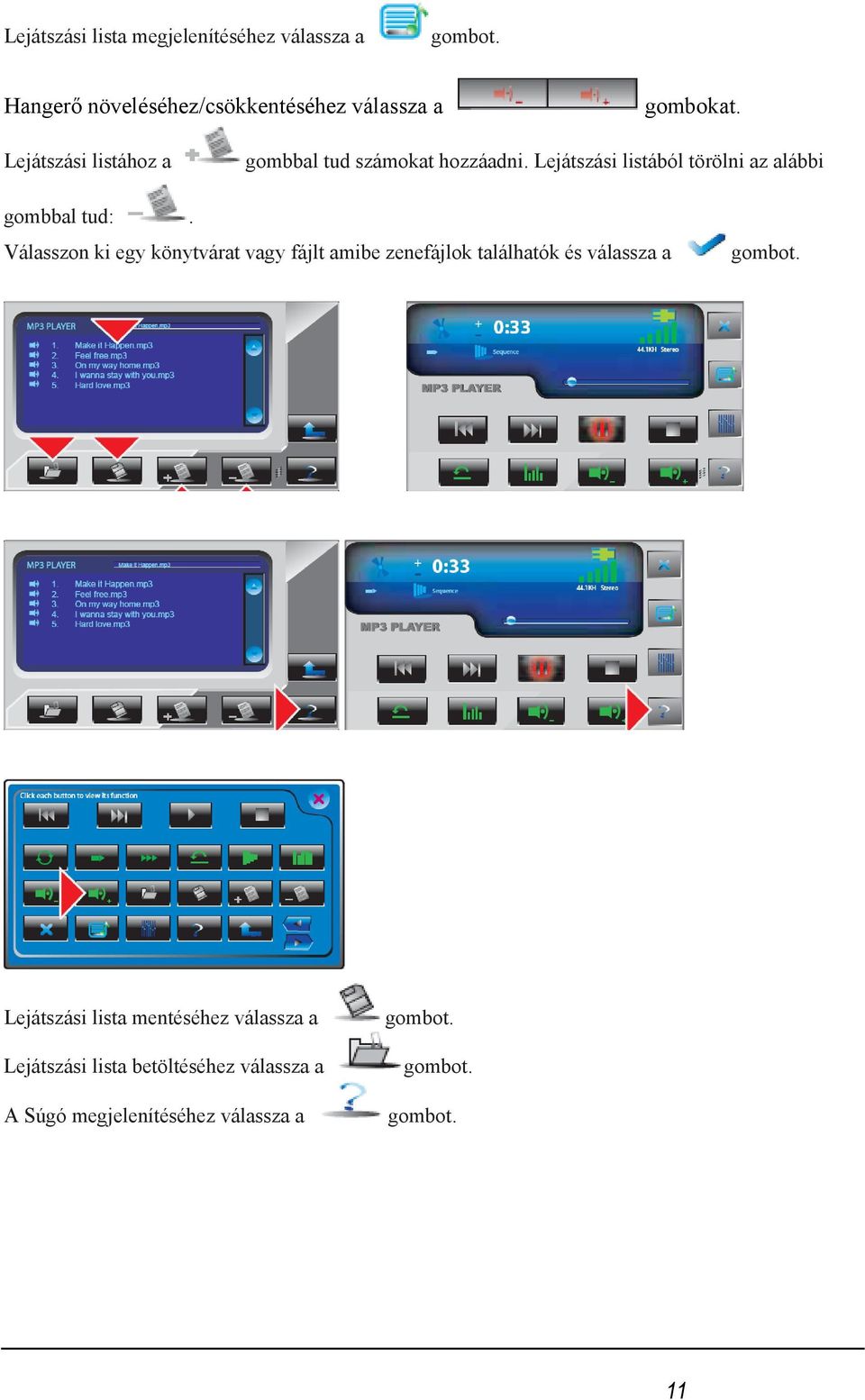

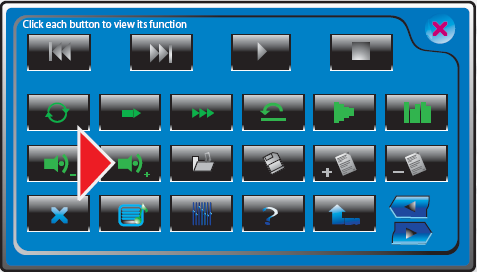

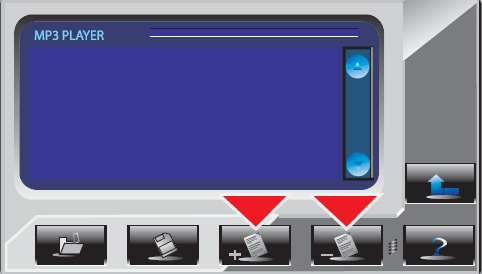

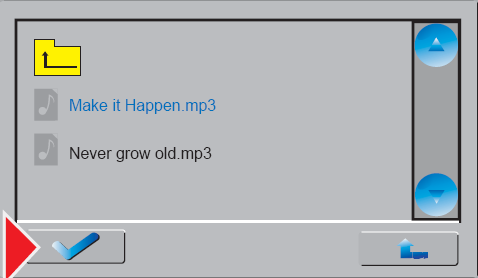

11 Lejátszási lista megjelenítéséhez válassza a Hangerő növeléséhez/csökkentéséhez válassza a gombokat. Lejátszási listához a gombbal tud számokat hozzáadni. Lejátszási listából törölni az alábbi gombbal tud:. Válasszon ki egy könytvárat vagy fájlt amibe zenefájlok találhatók és válassza a Lejátszási lista mentéséhez válassza a Lejátszási lista betöltéséhez válassza a A Súgó megjelenítéséhez válassza a 11

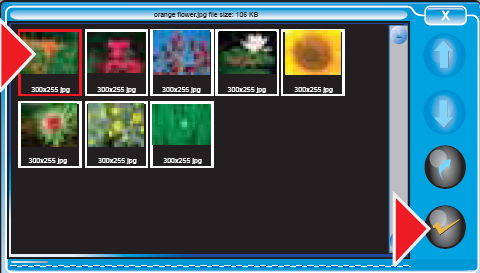

12 Képnéző A képnéző elindítása és bezárása Kép megjelenítése Belépéshez válassza a Könyvtárak megjelenítéséhez válassza a főmenüben a Könyvtárba való belépéshez válassza a Ezután a kijelző megjeleníti a könyvtárban lévő képeket. Válassza a gombot a kiválasztott kép megtekintéséhez. Következő kép megtekintéséhez válassza a Előző kép megtekintéséhez pedig a 12

13 Megjelenítési lehetőségek 1. Forgatás Forgatáshoz válassza a 2. Zoom gombot (óramutató járásával ellentétes forgatás). Nagyításhoz válassza a gombot, kicsinyítéshez a 3. Mozgatás Kép mozgatásához ragadja meg a kijelzőt. 4. Teljes képernyő 13

14 Teljes képernyős megjelenítéshez válassza a kattintson duplán a képen. Normál képernyős megjelenítéshez Videolejátszó Videolejátszó megnyitása és bezárása Videolejátszás A belépéshez válassza a A könytárakhoz való belépéshez válassza a A kiválasztott könyvtárba a gombbal léphet be. Ezek után a kijelzőn megjelenik a könyvtárban lévő videok. A kiválasztott videót a gombbal nézheti meg. 14

15 A folyamatjelző csíkon beletekerhet a videoba. Hangerőszabályzáshoz használja a csúszkát, vagy némításhoz nyomjuk meg a. Funkciók - lejátszás, - pillanat állj (pause). - leállítás. vagy - előző/következő video lejátszása. - lejátszási lista megjelenítése - fájlok hozzáadása a lejátszási listához - a kiválasztott fájl törlése - kiválasztott fájl lejátszása - lejátszási lista betöltése - lejátszási lista tárolása. 15

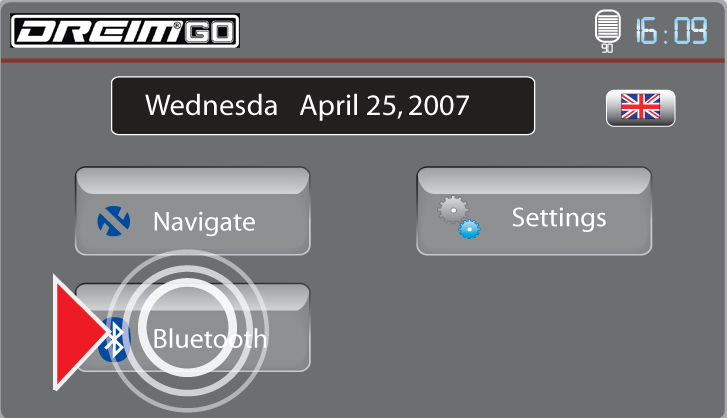

16 - lejátszási lista mentése Bluetooth A készülék beépített Bluetooth interfésszel rendelkezik. Ezáltal Bluetooth-os mobiltelefonjával kihangosítóként is tudja használni. Bluetooth menü megnyitásához válassza ki a gombot a menüben.. Csatlakozás mobiltelefonnal Kapcsolja be a Bluetooth funkciót mobiltelefonján. Válassza ki a Bluetooth ikont a menüben. Válassza a Bluetooth gombot, hogy belépjen a Bluetooth Manager menübe. Válassza a Search BT Device (BT eszköz keresése). Eredményes kereséskor a készülék kijelzi mobilteleofnját. 16

17 Válassza ki telefonját és a beállításokhoz válassza a Válassza ki a Handsfree Voice Gateway és a csatlakozáshoz nyomja meg a Adjon meg egy tetszóleges kódot (számokat) és fogadja el. A telefonon fogadja el a csatlakozást az eszközzel és adja meg ott is a fent megadott kódot. A csatlakozás most létrejött a telefon és a készülék között. A főmenübe az alábbi gombbal juthat vissza: Kimenő hívások Hívás indításához válassza a Három lehetősége van: 1. Megadhat egy számot a billentyűzet segítségével. 2. Kiválaszthat egy számot a telefonkönyvből (ha a szám szerepel benne). 3. Kiválaszthat egy számot az előzményekből. Híváshoz válassza a Hívás befejezéséhez válassza a 17

18 Bejövő hívások Bejövő hívások esetén a készülék kijelzi az eseményt. Válaszhoz nyomja meg a A hívás befejezéséhez válassza a Hangerő A gombok használatával a hangerőt tudja állítani. Váltás A gomb használatával át tudja helyezni a beszélgetést telefonjára. Némítás A gombok használatával a készüléket némítani tudja. A gomb használatával visszajutunk a Bluetooth főmenüjébe. 18

19 Telefonkönyv Közvetlen híváshoz válassza ki a telefonszámot és nyomja meg a Telefonszám beírásához válassza a Dupla kattintással szerkesztheti a mezőt a billentyűzet segítségével. Egy meglévő szám szerkesztéséhez kattintson duplán a kívánt neven. 19

20 Hívásnapló Fogadott hívások megjelenítése. Tárcsázott számok megjelenítése Nem fogadott hívások megjelenítése Kiválasztott szám hívásához válassza a Egy szám telefonkönyvhöz adásához válassza a Visszahívás Utolsó szám hívásához nyomja meg a jelölt ikont Újracsatlakozás Az utolsó kapcsolat újracsatlakozásához nyomja meg a jelölt ikont. Visszatérés a főmenübe A főmenübe való visszatéréshez nyomja meg a jelölt ikont. 20

21 Technikai specifikáció: Microsoft WinCE.net Core v4.2 operációs rendszer 65K színű kijelző 3,5 TFT LCD, 320*240 pixel felbontás 1GB Nand Flash ROM/Low Power 64 MB RAM SD/MMC kártyabővítési lehetőség Beépített GPS antenna USB Client v1.1 1,5W beépített hangszóró (mono)ø 3,5 jack(stereo) Power On/Sleep gomb 1250mAh/3,7V li-ion újratölthető akkumulátor 5V DC hálózati töltő 130/230V univerzális AC/DC adapter 12/24V DC - 5V DC CL adapter Rendszerkövetelmények: Intel Pentium III vagy magasabb Microsoft Windows 98/98SE/ME/2K/XP USB v1.1 vagy USB v2.0 - mini-usb kábel Kártyaolvasó az adatátvitelhez CD/DVD ROM 21
