1 ARTONE BLUETOOTH LOOPSET Felhasználói kézikönyv ARTONE BLUETOOTH LOOPSET Tartalomjegyzék Köszönjük, hogy megvásárolta termékünket! A készülék használatbavétele előtt a következőket tegyük meg: töltsük fel a készülék akkumulátorát, a töltési idő az első feltöltéskor 3 óra legyen (a töltés részletes leírását az adott fejezetnél bővebben tárgyaljuk); párosítsuk a LoopSet készüléket a telefonunkkal Bluetooth kommunikáción keresztül (részleteket a párosítás fejezetnél talál) a telefonkészülék Bluetooth funkciójának használatához tekintse át a hozzá kapott használati utasítást; utolsó lépésként tekintse át a Loopset készülék kezelőgombjainak használatát (a kezelőgombokról bővebb információkat talál a készülék funkciói fejezetben). Figyelem! A Bluetooth LoopSet készülék használatához a hallókészülékét kapcsolja T vagy MT állásba. Amennyiben hallókészülékén még nem ismeri ezt a funkciót, kérjük nézze meg a készülék felhasználói kézikönyvét. Győződjön meg arról, hogy a telefonkészüléke alkalmas-e a Bluetooth kommunikációra. Miután párosította a készüléket a telefonjával, vegye fel a készüléket mint egy nyakláncot és csökkentse a hangerőt az oldalgombok segítségével. Kezdeményezzen hívást és állítsa be az Önnek megfelelő hangerőszintet. Bevezető 1. A készülék felépítése 2. Töltés 3.1 Töltési tanácsok 3.2 Ki/Be kapcsolás 4. Párosítás 5. A készülék funkciói 6. A készülék karbantartása 7. Műszaki paraméterek 8. Státusz LED jelzései 9. Müködtetés 10. Figyelmeztetés 11. Garancia 12.

2 1. Bevezető 2. A készülék felépítése Az Arton Bluetooth LoopSet készülék bemutatása A hallókészüléket használók körében számos problémát okoz a mobiltelefonnal történő kommunikáció. Ennek legfőbb oka a mobiltelefon által gerjesztett akusztikus interferencia, amely akkor keletkezik, amikor a telefont a fülünkhöz emeljük és megközelítjük vele a hallókészüléket. A Bluetooth LoopSet egy speciális telefon kihangosító, amely zajmentes kommunikációt biztosít a felhasználó számára. A készülék kompatibilis minden Bluetooth kommunikációra képes eszközzel (mobiltelefon, laptop, MP3 lejátszó), így jelentősen bővül alkalmazási területe. A mobiltelefonra érkező hívás alkalmával a Blutooth LoopSet jelzést küld a hallókészülék felé, majd a hívás fogadásakor a bejövő hangot közvetlenül a T módba kapcsolt hallókészülékbe továbbítja, amelyben így tiszta, zajmentes hang indukálódik. Mivel a LoopSet beépített mikrofonnal is rendelkezik ezért mobiltelefonunkat akár a zsebünkben vagy a táskánkban is tarthatjuk beszélgetés közben, így biztonságos távolságban marad a hallókészüléktől.

3 3.1 Töltés A Bluetooth LoopSet készülék feltöltését az alábbiak szerint végezze: 1. A készülékhez mellékelt töltőkábel USB csatlakozóját kösse a hálózati adapterbe, a mini-usb csatlakozót pedig a LoopSet készülékbe, ezután az adaptert dugja a hálózati 230V-os konnektorba. 2. Ha a státusz LED pirosan világít akkor a készülék töltődik, a piros fény automatikusan kialszik ha a készülék akkumulátora feltöltődött 3. A normál feltöltési idő körülbelül 3 óra, egy teljes feltöltéssel 15 órás beszélgetési idő illetve 380 órás készenléti idő valósítható meg. 3.2 Töltési tanácsok A készülék az alacsony akkufeszültséget hangjelzéssel és a státusz LED piros fényű villogásával jelzi. A töltés megkezdésével a készülék automatikusan készenléti állapotra vált, a feltöltést követően a használat megkezdéséhez kapcsolja be a készüléket. A készülék töltését csak a gyári töltő egységgel végezze. Más típusú töltőegység károsodást eredményezhet és garanciavesztéshez vezet. A készülék beépített, hosszú élettartamú akkumulátorral rendelkezik, amely nem cserélhető. Miután a készülék befejezte a töltést (a piros LED kialszik), a teljes feltöltés érdekében célszerű az eszközt a töltőn hagyni még legalább egy félórányi időtartamra. Előfordulhat, hogy a hosszú időn át lemerülve hagyott készülék nem azonnal reagál a töltésre, ebben az esetben célszerű egész napra a töltőn hagyni az eszközt. Az egy feltöltéssel végrehajtható készenléti és a beszélgetési idő hossza függ a környezeti hatásoktól, a telefonkészülék Bluetooth kapcsolatától.

4 4. Be/Ki kapcsolás 1. A BT LoopSet készülék bekapcsolásához, tartsa nyomva a multifunkciós gombot (MFG) 3 másodpercre, bekapcsoláskor a készülék hangjelzést ad, valamint a státusz LED kék színnel villogni kezd. 2. Bekapcsolást követően a kék LED 2-5 másodpercenként villan egyet, ez jelzi, hogy a készülék még nincs párosítva egyetlen Bluetooth eszközhöz sem 3. A BT LoopSet kikapcsolásához tartsa lenyomva a multifunkciós gombot (MFG) 5 másodpercre. A kikapcsolást hangjelzés, és a piros LED négyszeri jelzi. 5. Párosítás A telefonálás megkezdése előtt párosítsa a BT LoopSet készüléket a mobiltelefonjával. Párosítás : a párosítás tulajdonképpen a vezeték nélkül kapcsolódó eszközök egymáshoz rendelését jelenti, jelen esetben a Bluetooth technológiát felhasználva a mobiltelefonhoz rendeljük a LoopSet készülék egyedi azonosítóját. A párosított készüléket a telefon már automatikusan észlel és kezel, amint bekapcsoljuk azt. 1. Kapcsolja be a LoopSet készüléket, nyomja meg az MFG gombot amíg a LED villogni nem kezd. A státusz LED piros és kék színnel villog felváltva, amely azt jelzi, hogy készen áll a párosításra és közvetíti az azonosításhoz szükséges információkat a telefon felé. 2. Mobiltelefonján kapcsolja be a Bluetooth funkciót. Amennyiben a telefon automatikusan nem jelezné, hogy új eszközt talált, indítsa el az eszközfelderítést. A keresést követően a készülék jelzi Önnek, hogy új eszközt talált. 3. A talált eszköz Artone megnevezéssel szerepel a találati listán 4. Válassza ki az Artone készüléket és engedélyezze a párosítást. A telefonkészülék a párosítás során egy négy számjegyű azonosítót fog kérni amely az Artone Béuetooth LoopSet esetében 0000 (a telefon nyomógombjainak segítségével üsse be a négy darab nullát) ezzel a párosítás megtörtént. A párosított LoopSet készülék villogó kék LED helyett folyamatos kéken világító fénnyel jelzi, hogy használatra kész. Amennyiben a párosítás nem sikerülne, kérjük tekintse át a mobiltelefon használati utasításában a Bluetooth eszköz párosítása fejezetet, és az ott leírtak szerint ismételje meg a párosítást.

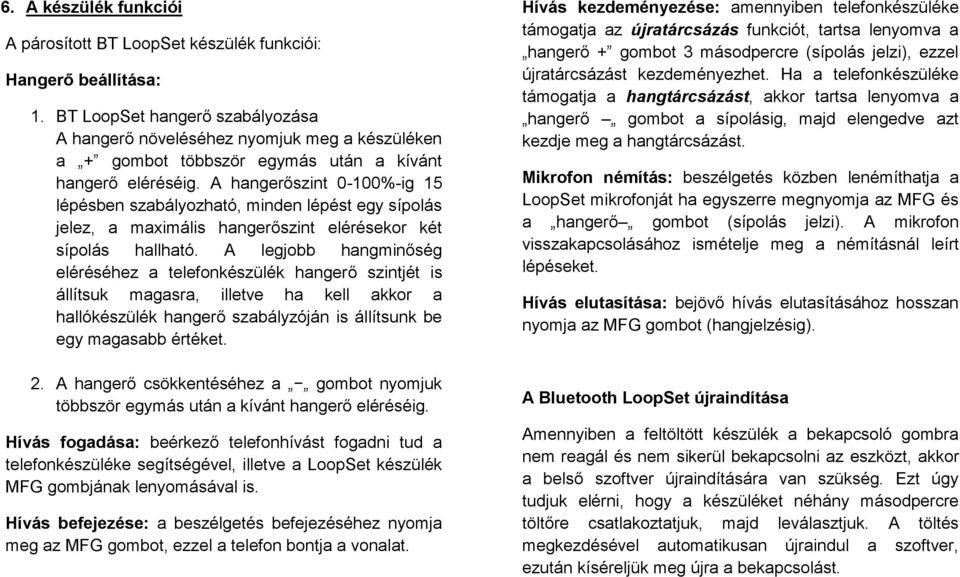

5 6. A készülék funkciói A párosított BT LoopSet készülék funkciói: Hangerő beállítása: 1. BT LoopSet hangerő szabályozása A hangerő növeléséhez nyomjuk meg a készüléken a + gombot többször egymás után a kívánt hangerő eléréséig. A hangerőszint 0-100%-ig 15 lépésben szabályozható, minden lépést egy sípolás jelez, a maximális hangerőszint elérésekor két sípolás hallható. A legjobb hangminőség eléréséhez a telefonkészülék hangerő szintjét is állítsuk magasra, illetve ha kell akkor a hallókészülék hangerő szabályzóján is állítsunk be egy magasabb értéket. 2. A hangerő csökkentéséhez a gombot nyomjuk többször egymás után a kívánt hangerő eléréséig. Hívás fogadása: beérkező telefonhívást fogadni tud a telefonkészüléke segítségével, illetve a LoopSet készülék MFG gombjának lenyomásával is. Hívás befejezése: a beszélgetés befejezéséhez nyomja meg az MFG gombot, ezzel a telefon bontja a vonalat. Hívás kezdeményezése: amennyiben telefonkészüléke támogatja az újratárcsázás funkciót, tartsa lenyomva a hangerő + gombot 3 másodpercre (sípolás jelzi), ezzel újratárcsázást kezdeményezhet. Ha a telefonkészüléke támogatja a hangtárcsázást, akkor tartsa lenyomva a hangerő gombot a sípolásig, majd elengedve azt kezdje meg a hangtárcsázást. Mikrofon némítás: beszélgetés közben lenémíthatja a LoopSet mikrofonját ha egyszerre megnyomja az MFG és a hangerő gombot (sípolás jelzi). A mikrofon visszakapcsolásához ismételje meg a némításnál leírt lépéseket. Hívás elutasítása: bejövő hívás elutasításához hosszan nyomja az MFG gombot (hangjelzésig). A Bluetooth LoopSet újraindítása Amennyiben a feltöltött készülék a bekapcsoló gombra nem reagál és nem sikerül bekapcsolni az eszközt, akkor a belső szoftver újraindítására van szükség. Ezt úgy tudjuk elérni, hogy a készüléket néhány másodpercre töltőre csatlakoztatjuk, majd leválasztjuk. A töltés megkezdésével automatikusan újraindul a szoftver, ezután kíséreljük meg újra a bekapcsolást.

6 7. A készülék karbantartása Óvja a készüléket a nedvességtől Óvja a készüléket napsugárzástól vagy más hőhatástól Ne kísérelje meg a készülék szétszerelését, mert kárt tehet a belső elektronikában A nem rendeltetés szerű használatból eredő meghibásodásokra nem terjed ki a gyártói garancia. 8. Műszaki paraméterek Gyártó Artone Communication Solution Processzor BlueCore4 AudioROM Bluetooth version V2.0+EDR BT frekvencia 2.4GHz GHz ISM Band Teljesítmény 45mW RF kimenő telj. 0dBm Adatátvitel 2Mbps-3Mbps Bluetooth azonosító 0000 Hatósugár 10 méter Áramfelvétel 2-20mA Akkumulátor 3.6 V tölthető Lítium-polimer Töltő feszültség Volt DC Működési hőmérséklet C Méretek 58x23x12 mm Tömeg 12 g Töltési idő 3 óra 15 perc Beszélgetési idő 15 óra Készenléti idő 380 óra

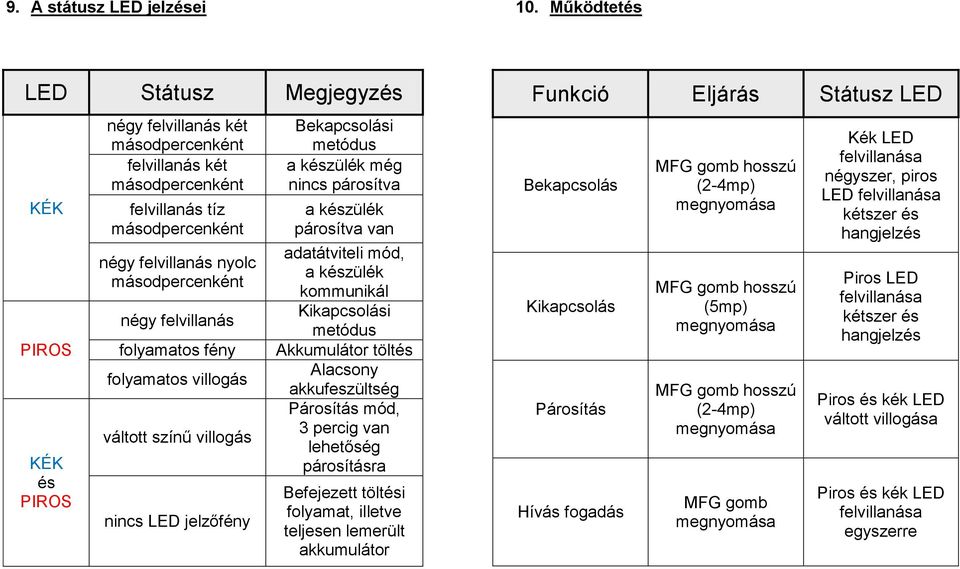

7 9. A státusz LED jelzései 10. Működtetés LED Státusz Megjegyzés KÉK PIROS KÉK és PIROS négy felvillanás két másodpercenként felvillanás két másodpercenként felvillanás tíz másodpercenként négy felvillanás nyolc másodpercenként négy felvillanás folyamatos fény folyamatos villogás váltott színű villogás nincs LED jelzőfény Bekapcsolási metódus a készülék még nincs párosítva a készülék párosítva van adatátviteli mód, a készülék kommunikál Kikapcsolási metódus Akkumulátor töltés Alacsony akkufeszültség Párosítás mód, 3 percig van lehetőség párosításra Befejezett töltési folyamat, illetve teljesen lemerült akkumulátor Funkció Eljárás Státusz LED Bekapcsolás Kikapcsolás Párosítás Hívás fogadás MFG gomb hosszú (2-4mp) MFG gomb hosszú (5mp) MFG gomb hosszú (2-4mp) MFG gomb Kék LED négyszer, piros LED kétszer és hangjelzés Piros LED kétszer és hangjelzés Piros és kék LED váltott villogása Piros és kék LED egyszerre

8 Működtetés 11. Figyelmeztetés Funkció Eljárás Státusz LED Hangosítás Halkítás Hívás befejezése Újrahívás Hangerő + gomb Hangerő gomb MFG gomb Hangerő + gomb hosszú (3mp) Hangjelzés és a kék LED minden gombnyomásra Hangjelzés és a kék LED minden gombnyomásra Hangjelzés és a kék/piros LED Hangjelzés, majd az utoljára tárcsázott szám felhívása Ne használja a készüléket olyan környezetben ahol szerszámgépek mozgó alkatrészeibe beleakadhat a horok. Ne használja olyan személy aki szívritmus szabályzót visel, illetve bármilyen más ok miatt érzékeny az elektromágneses sugárzásra. A Bluetooth LoopSet készülék alkatrészei mágneses feltöltődés miatt kárt okozhatnak a bankkártyákban illetve a mágneses adathordozókban, ezért kérjük tartsa távol ezen eszközöktől a készüléket. Autóvezetés közben különösen óvatosan járjon el a készülék használata során, tartsa be KRESZ-ben meghatározott előírásokat. Lehetőség szerint a hallókészülékét MT módban használja a forgalmi hangjelzések észlelése érdekében.

9 12. Garancia A termék gyártója az ARTONE egy év garanciát vállal az általa előállított termékekre. Amennyiben a termék meghibásodik a garanciaidőn belül és a hiba oka nem a helytelen használatra vezethető vissza, a cég díjmentesen javítja a készüléket, illetve ha ez nem kivitelezhető, akkor újra cseréli azt. Garanciális igényét minden esetben a forgalmazónál jelezze. AVSYS Rendszerintegráció Kft Budapest Sztárai Mihály tér 10. Tel.: Fax: A garanciális igény érvényesítéséhez a vásárláskor kapott és pecséttel ellátott számla szükséges, ezért kérjük, ezt őrizze meg legalább a garanciális időszak alatt.
