1 METRISoft Mérleggyártó KFT PortaWin (PW2) Jármű mérlegelő program 6800 Hódmezővásárhely Jókai u. 30 Telefon: (62) , Fax: (62) Web: Módosítva: Ver:1.2 Érvényes: D:\R\PW2\Leiras\Kezut\KUKieg15.sxw PortaWin (PW2) Jármű mérlegelő program Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Hódmezővásárhely, november 28. Készítette: Petényi István programozó METRISoft Kft.

2 9/2 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Hmvhely Jókai u

3 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/3 Hmvhely Jókai u.30. Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Tartalomjegyzék 1. NYILATKOZAT MÉRLEGGEL, TÖMEGFORRÁSSAL ÉS PROGRAMMAL KAPCSOLATOS FELTÉTELEK ÁLTALÁNOS ISMERETEK MÉRLEGELÉS ABLAK KEZELÉSE MÉRLEGELÉSI BIZONYLAT NYOMTATÁSA FÜGGELÉK TENGELYTERHELÉS MÉRLEG BEKONFIGURÁLÁSA KONFIGURÁCIÓS LEHETŐSÉGEK MÉRŐHELY DEFINÍCIÓ TÁBLA MÓDOSÍTÁSA JÁRMŰNYILVÁNTARTÁS TÁBLA MÓDOSÍTÁSA MÉRÉSI NAPLÓ ÉS NYITOTT MÉRÉSEK TÁBLA MÓDOSÍTÁSA BIZONYLAT KONFIGURÁLÁSA...9 Egyéb dokumentumok: PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás DocVer: 1.2 File:D:\R\PW2\Leiras\Kezut\KUKieg15.sxw Printed: X.. 2.

4 9/4 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Hmvhely Jókai u Nyilatkozat Ez a dokumentum a PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás' kiegészítése és a Tengelyterhelés mérlegelés kezelési módszerét ismerteti a közúti hídmérlegekre történő alkalmazáskor. Az ismertetésre kerülő szolgáltatás arra szolgál, hogy bármely standard közúti hídmérleg esetén, a mérlegre felhajtó jármű tengelyterheléseit tájékoztató jelleggel meg lehessen állapítani. A szolgáltatás licenszvédett, megrendelhető a V (050929) programverziótól. A fenti opciók a mérlegelés lefolytatását és a nyomtatott bizonylatokat érintik, az egyéb kezelési vonatkozások változatlanok. A szolgáltatás nem rendelhető/konfigurálható együttesen az alábbi szolgáltatásokkal Hídmérleg program töltőfunkcióval (töltésvezérlés mérlegen) Hídmérleg program áthaladás korlátozó rendszerrel (sorompóvezérlés) Hídmérleg program fotocella kezeléssel (jármű pozíció ellenőrzés) Hídmérleg program Tengelyterhelés mérleggel Hídmérleg program adatállományból származó tömegadatokkal 1.1. Mérleggel, tömegforrással és programmal kapcsolatos feltételek Tömegforrásként (mérőműszer) általában minden olyan műszer használható, amelyet a programban legalább 2400 bit/sec adatátviteli sebességű folyamatos adatátvitelre lehet konfigurálni 1 oly módon, hogy az a bruttó tömeg aktuális mértékét adja át a program számára. Az ajánlott átviteli sebesség 9600b/s. Nem használható tömegforrásként a MetriSoft MS01/MTT tengelyterhelés mérő, mert ez nem hídmérleg. Ilyen esetben normál tengelyterhelés mérlegről van szó és ez természetes módon eredményezi a tengelyterhelés mérlegelést 2, ezt el sem lehet kerülni. Nem mérhetők meg olyan járművek, amelyek a mérlegre történő felhajtást követően nem tartózkodnak teljes egészében a mérleghídon. Ha utánfutós járművet mérnek, amely nem fér el teljes egészében a mérlegen, akkor két mérést kell végezni külön külön. Ilyen esetben a tömeg pontos méréséhez szükségszerű a talajszintbe süllyesztett mérleghíd, hogy a mérlegen megálló járművet ne terhelje a vízszintestől eltérő hatásvonalú erő. 2. Általános ismeretek A tengelyterhelés mérés során a program listára veszi a mérlegre felhajtó jármű tengelyterheléseit. A keletkezett lista mérlegjegyre (B-1050, B-7050) vagy szállítólevélre (B1051) nyomtatható. A listára vett tengelyterhelések összege nincs felhasználva, ez a mérés során egy tájékoztató információ csupán. A program mérlegen statikus helyzetben álló jármű tömegmérési eredményét tekinti mért tömegnek! A tengely mérlegelési elvből fakadóan, a jármű haladási sebessége adott határ alatt kell legyen, hogy a tengelytömeg kalkulációja a kívánt pontosságot elérje. Ha egy tengely áthaladási sebessége az előírtnál nagyobb, az ilyen tengelyek 'Túl gyors!' jelzést kapnak. A mindenkori maximális áthaladási sebességet a járműprogramban lehet beállítani. A program beállítása szerint a túl gyors áthaladás figyelmen kívül hagyható, figyelmeztető jelzés küldhető a kezelőnek vagy a mérési adatrögzítés megtiltható. A tengelyek terhelése a hatósági előírásoknak megfelelően egy adott érték alatt kell maradjon. A mindenkori maximális tengelyterhelést a járműprogramban lehet beállítani. A túl magas tengelyterhelések 'Túlterhelve!' jelzést kapnak. A program beállítása szerint a tengely túlterhelés figyelmen kívül hagyható, figyelmeztető jelzés küldhető a kezelőnek vagy a mérési adatrögzítés megtiltható. Végül, a jármű össztömege szintén egy hatóság által megadott érték alatt kell legyen. Ez szintén a programban beállítható. Ennek meghaladása esetén a jármű 'Össztömeg!' jelzést kap. A program beállítása szerint a megengedett össztömeg túllépése figyelmen kívül hagyható, figyelmeztető jelzés küldhető a kezelőnek vagy a mérési adatrögzítés megtiltható. A helyes mérlegelési eljárás az, ha a kezelő a mérlegelési ablakba lép, majd a jármű a megengedett sebességgel a hídmérlegre hajt / áthalad a tengelyterhelés mérlegen. Az áthaladással szinkronban, a mérlegelési ablakban sorra megjelennek a tengelytömegek. 1 A program Beállítások >> Hardware programszálak panelen a kommunikációs csatorna legalább 9 adat / sec átviteli ciklust jelez. 2 Ennek ismérveit lásd a Mérlegelés 'tengelyterhelés mérleg' adatforrással c. Dokumentumban (KUKIEG14) petenyi_istvan@metrisoft.hu

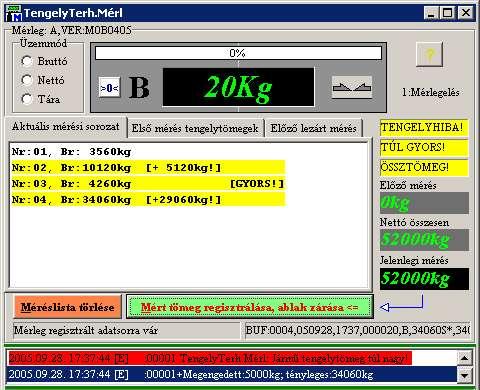

5 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/5 Hmvhely Jókai u.30. Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Lehetséges olyan megoldás is, hogy a jármű mérlegre hajtása után lépnek a mérlegelési ablakba. A program ekkor is beolvassa a tengelytömegeket. A program érzékeli, hogy a mérleg mikor válik terheletlenné. Ha ezután jármű hajt a mérlegre, ez automatikusan új jármű tengelymérését kezdeményezi. 3. Mérlegelés ablak kezelése A mérési adatlapról be kell lépni a mérlegelés ablakba. Ha a jármű a mérleg előtt várakozik, a kezelő ellenőrizze az ablakban a tengelylista üres állapotát, ha az nem üres, a 'Méréslista törlése' gombbal törölje azt. Ha a jármű már felállt a mérlegre, akkor a kezelő a lista helyességét fokozott figyelemmel ellenőrizze! A jármű a megengedett sebességgel, egyenletes mozgással álljon rá a mérlegre. A felhajtáskor, minden tengelyhez egy mérési sor kell megjelenjen a tengelylistán. A mérési sor kiemelt színnel jelenik meg, ha a tengely áthaladási sebessége és/vagy terhelése a megengedett érték felett van. Ha bármelyik tengellyel gond van, az ablakban külön egy összevont hibajelzés címkeszöveg is villogni kezd. A program tárolja a mérési naplóban az adott rendszámú jármű megelőző, lezárt mérlegelésének tengelyadatait is. Ebből a bruttó tengelyterhelés lista megtekinthető az 'Előző lezárt mérés' fülre kattintva. Ha a jármű záró mérlegelése történik, a program az 'Előző mérés tengelytömegek' fülre kattintás esetén megmutatja a kezdőmérés során felvett tengelylistát. Az 'Aktuális mérési sorozat' fülre kattintva az éppen futó mérlegelés tengelyadatai vannak kijelezve. Ha a jármű tengelyei mind a listára kerültek és a jármű mérlegelési pozícióban, statikus módon a mérlegen áll (tömeg nem mozog, kezelő kiszállt / nem szállt ki stb.), a kezelő a 'Mért tömeg regisztrálása..' gombra kattintva kezdeményezze a tömeg rögzítését. A végső figyelmeztetések (túlterhelés, túl nagy sebesség) ekkor megjelennek vagy akár meg is tilthatják a tömegrögzítést, ha a program így lett beállítva. Pillanatnyi járműtömeg Összevont hibajelzések Az előző lezárt mérés bruttómérés tengelytömegei A 'Jelenlegi mérés' tömeg és az 'Első mérés' tengelyösszeg különbsége (előjel nélkül) Az éppen kijelzett tengelylista összegtömege Üzenetek a kezelőnek Tengelylista törlése Bizonylati tömeg rögzítése (= 'pillanatnyi járműtömeg') Ha a kezelő úgy dönt, hogy a mérést meg kell ismételni, a jármű készüljön fel az ismételt felhajtásra, a kezelő törölje a tengelylistát, majd kezdjék újra a mérési sorozatot. DocVer: 1.2 File:D:\R\PW2\Leiras\Kezut\KUKieg15.sxw Printed: X.. 2.

6 9/6 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Hmvhely Jókai u.30. A sikeres tömegrögzítés során a jármű mérlegen mért tömege kerül rögzítésre mért járműtömegként. A nettó tömeg a két mérlegelés során rögzített, mért tömegek különbsége előjel nélkül! A tengelylista kizárólag tájékoztató információként szolgál. A mérési elvből fakadóan nem szükségszerű a tengelyek össztömegének és a regisztrált tömegnek az egyezése! A kezelő ellenőrizheti a jármű mérlegen mért tömegét és a tengelyösszegekből számolt tájékoztató össztömeget, ha összeveti a 'Pillanatnyi járműtömeg' és a 'Jelenlegi mérés' mezőkben látható tömegeket. Ebből mindig a 'Pillanatnyi járműtömeg' a valóság! Ha az eltérést nagynak találja, ennek oka minden esetben az, hogy a jármű nem megfelelő sebességgel hajtott a mérlegre és a program az aktuális beállításai szerint nem volt képes a tengelyterhelések korrekt kalkulálására. A felmerült hibákat általában túl gyors vagy túl lassú felhajtás, illetve erőteljes, dinamikus tömegváltozások okozzák. Ez utóbbit a mérleg felhajtó szakaszának megfelelő kialakításával és karbantartásával lehet korlátozni. 4. Mérlegelési bizonylat nyomtatása A tengelyterhelés méréssel rögzített tengelytömegek és az ezzel képzett jármű össztömeg a mérlegelési bizonylatokra nyomtathatók. Mivel az össztömeg és két mérés különbségéből képzett nettó tömeg rendelkezésre áll, ettől kezdve a mérlegelési eredményt gyakorlatilag úgy lehet tekinteni, mintha egy normál hídmérlegen történt volna a mérés. (a mérési pontosság a mérlegműszertől függ!) A programhoz telepített mérlegjegy bizonylatok között található olyan (B-1050), amelyik a szokásos adatok mellett nyomtatja a tengelyterhelés adatokat is. További lehetőség egyszerű tengelyterhelés bizonylat nyomtatása (B-7050). Ennek elkészítése az 'Ellenőrző mérés' mérési típust választva a legegyszerűbb. Ekkor egyetlen mérés történik mindössze. Cégnév hely petenyi_istvan@metrisoft.hu

7 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/7 Hmvhely Jókai u.30. Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Cégnév hely Kezelő neve DocVer: 1.2 File:D:\R\PW2\Leiras\Kezut\KUKieg15.sxw Printed: X.. 2.

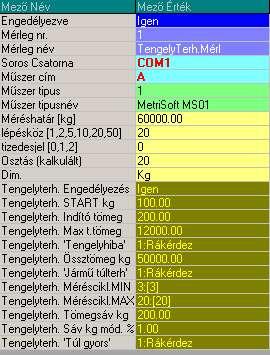

8 9/8 PortaWin (PW2) Jármű mérlegelő program METRISoft KFT Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) Hmvhely Jókai u Függelék 5.1. Tengelyterhelés mérleg bekonfigurálása A mérőműszer típusát a program számára konfigurálni szükséges. A Főablak >> Beállítások >> Program konfiguráció [leállított rendszer] >> 'Egyéb funkciók' >> 'Mérőhelyek beállításai' ablakba kell lépni. A működési ellenőrzés paramétereit az alábbi (Tengelyterh) adatoszlopokban kell beállítani: 'Engedélyezés': Ezzel lehet engedélyezni / tiltani a tengelyterhelés mérés szolgáltatást. 'START kg': Új jármű érzékelés tömegminimuma. Ennek meghaladásakor a program automatikusan törli az előző tengelylistát (ha van ilyen, tehát új mérés kezdődik) Érték = '0' esetén nincs automatikus törlés, a kezelő gombnyomással teszi ezt. 'Indító tömeg': Jármű első tengely ráfutás érzékelés tömegminimuma. A legkisebb megengedett tengelyterhelés. A paraméterben megadott minimális tömeg meghaladásakor indul a tengelyterhelés kalkulációs eljárás. 'Max tömeg': a megengedett legnagyobb tengelyterhelés 'Tengelyhiba': Mi a teendő, ha egy vagy több tengely megengedett terhelése meghaladja a beállított (Max tömeg) értéket. (semmi, figyelmeztet, mérést letilt) 'Össztömeg kg': A járművek megengedett össztömege 'Jármű túlterh': Mi a teendő a megengedett össztömeg túllépésekor (semmi, figyelmeztet, mérést letilt) 'Méréscikl. Min.': A tengelytömeg kalkulációhoz szükséges mérések minimális száma. Ekkora számú mérés már lehetővé teszi a tengelytömeg tárolását, ha a 'Túl gyors' paraméter egyébként azt nem tiltja. Az elfogadható mértékű áthaladási sebességhez azonban az itt megadott mérésciklus szám kétszerese szükséges! A mérések számlálása a mérlegműszertől történő hibátlan mérési érték adatbeolvasások útján történik, ezért a mérleg - számítógép adatátviteli sebesség befolyásolja a kalkuláció sebességét. A hídmérleggel történő tengelyterhelés ellenőrzés funkció hatékony működéséhez minimum 9 mért érték / sec adatátvitel (~2400 Baud adatátviteli sebesség) javasolt! 'Méréscikl. Max': A tengelytömeg kalkulációhoz szükséges mérések maximális száma. Ennyi mérés után automatikusan megtörténik a tengelytömeg kalkuláció lezárása. 'Tömegsáv kg': Tömeg sáv, amelyen belül azonos tengelyhez tartozónak tekintjük a méréseket. A paraméterben megadott érték az aktuális, mérés alatt levő tengelyhez tartozó mérések elhatárolásához szükséges. A tengely mérlegre futása alatt a pillanatnyi tömeg nem változhat az itt megadott értéknél nagyobb mértékben. 'Sáv kg mód %': Tömeg sáv kg automatikus korrekciója a tengelyek függvényében. A paraméterben megadott érték a 'Mérésciklus kg' paraméterhez hasonlóan az aktuális, mérés alatt levő tengelyhez tartozó mérések elhatárolásához szükséges. Az itt megadott érték a mérlegen már fent levő össztömeg függvényében dinamikusan módosítja a 'Mérésciklus kg' paraméter értékét. Ezáltal a mérlegre felhajtó jármű tengelyeire egyre nagyobb lesz a megengedett eltérés (nagyobb tömeg alatt jobban ingadozik a mért tömeg). Az adott tengely megengedett ingadozási sávjának kalkulációja: 'Tényleges tengelyre adott tömegsáv kg' = 'Mérésciklus kg'+'sáv kg mód %' * <Aktuális össztömeg>/100 'Túl gyors': Mi a teendő, ha a mérlegműszer szerint a ráhajtás túl gyorsan történt (mérési pontosság nem garantált ilyen esetben az adott tengelyre, s így a jármű össztömegére sem) (semmi, figyelmeztet, mérést letilt) petenyi_istvan@metrisoft.hu

9 METRISoft KFT PortaWin (PW2) Jármű mérlegelő program 9/9 Hmvhely Jókai u.30. Kezelési Utasítás (Tengelyterhelés mérés hídmérleggel) 6. Konfigurációs lehetőségek A tengelyterhelés méréshez speciális adatoszlopokat kell definiálni néhány adattáblázatban Mérőhely definíció tábla módosítása A TB_MERDEF törzstáblában definiálandók a tengelyterhelés mérés konfigurációs paraméterek tárolásához szükséges adatoszlopok Mezőnév Típus hossz decimálisok komment MTARA N 8 2 Minimál tára TEN_SEBUZ N 1 0 'Túl gyors' érzékelés működési üzemmódja TEN_MAXUZ N 1 0 Tengely túlterhelés 'Tengelyhiba' érzékelés üzemmód TEN_MAXT N 8 2 Tengely maximális terhelés TEN_THUZ N 1 0 Jármű megengedett összterhelés túllépés érzékelés üzemmódja THM_MINT N 8 2 Tengelyrögzítés START kg (minimum tömeg) THM_ENG L 1 0 Tengelyrögzítés ENG/TILT THM_VALTKG N 8 2 Tömeg sáv, amelyen belül azonos tengelyhez tartozónak tekintjük a méréseket. THM_VALTSZ N 8 2 Tömeg sáv kg automatikus korrekciója a tengelyek függvényében. THM_TCMIN N 2 0 A tengelytömeg kalkulációhoz szükséges mérések minimális száma. THM_TCMAX N 2 0 A tengelytömeg kalkulációhoz szükséges mérések maximális száma. Megjegyezzük, hogy a tengelyterhelés méréshez szükséges 'Jármű megengedett összterhelés' értéket a táblázat THAT adatoszlopában kell megadni Járműnyilvántartás tábla módosítása A TARA táblázatban definiálandó a jármű legutóbbi méréséből származó tengelytömegeket tároló adatoszlop. Mezőnév Típus hossz decimálisok komment TENGELYEK A Tengelyterhelések 6.3. Mérési napló és nyitott mérések tábla módosítása A NAPLO táblázatban (egyúttal a NYITVA -ra is érvényes lesz) definiálandók a tengelytömegeket tároló adatoszlopok. Itt két adatoszlop kell, mert a program mindkét méréshez rögzíti a tengelylistát. Mezőnév Típus hossz decimálisok komment TENGELYEK A Tengelyterhelések TENGELYEKT A Tengelyterhelések (tára) 6.4. Bizonylat konfigurálása A B-1050/B-1051 és B-7050 mérlegelési bizonylat nyomtatásához a REP00000.DLL állomány szükséges! A bizonylat konfigurálása a szokásos módon történhet a Konfiguráció Egyéb funkciók almenüből. -/- DocVer: 1.2 File:D:\R\PW2\Leiras\Kezut\KUKieg15.sxw Printed: X.. 2.
