1 METRISoft Mérleggyártó KFT PortaWin (PW2) Jármű mérlegelő program 6800 Hódmezővásárhely Jókai u. 30 Telefon: (62) , Fax: (62) Web: Módosítva: Ver:1.0 Érvényes: D:\R\PW2\Leiras\Kezut\Kukieg12.sxw PortaWin (PW2) Jármű mérlegelő program Járműpozíció ellenőrzése fénykapuval Hódmezővásárhely, Készítette: Petényi István programozó METRISoft Kft.

2 5/2 Jármű Mérlegelő Program METRISoft KFT Járműpozíció ellenőrzése fénykapuval Hmvhely Jókai u.30. Tartalomjegyzék 1. NYILATKOZAT A FIGYELŐ RENDSZER ELEMEI FÉNYKAPU ÁLLAPOT ELLENŐRZÉSE A MÉRLEGELÉS SORÁN KONFIGURÁCIÓS LEHETŐSÉGEK BEMENET FUNKCIÓJA (SV_INPFUN) "A" OLDAL NEVE (SV_NEV_A) "B" OLDAL NEVE (SV_NEV_B) KEZELÉSI MÓD (SV_USRFUN) MŰSZER KI ÉS BEMENETEK MŰSZAKI ADATAI...4 Egyéb dokumentumok: PW2 Jármű Mérlegelő Program Kezelési Utasítás PW2 Jármű Mérlegelő Program Üzemeltetési Kézikönyv merleg@metrisoft.hu

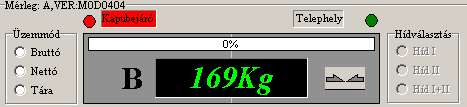

3 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 5/3 Hmvhely Jókai u.30. Járműpozíció ellenőrzése fénykapuval 1. Nyilatkozat Ez a dokumentum a PW2.EXE Jármű Mérlegelő Program Kezelési Utasítás kiegészítése és a mérleghez kapcsolt pozíció ellenőrző érzékelők használatával kapcsolatos ismérveket tartalmazza. A szolgáltatás a program V2.2.2 verziójától működik. A szolgáltatás külön megrendelés esetén a Hídmérleg kapcsolókimenetek működtetése engedélyezve Software Licence opcióban kerül engedélyezésre. Az ehhez kapcsolódó konfigurálható szolgáltatás elnevezése: Fotocella kezelés. A leírás a program kezelési útmutató kiegészítése, és azzal együtt értelmezendő! A továbbiakban a portai mérlegelő program azon részeit emeljük ki, amelyek a tárgyi témakörbe tartoznak. 2. A figyelő rendszer elemei A program a MetriSoft KFT. által gyártott MS-01, MS-01/MTT típusjelzésű mérlegműszerek ki/bemeneteit használja külső eszközök távvezérlésére. Ennek feltétele, hogy az MS-01 alapműszerben telepítésre kerüljön egy 'Határérték panel'. Ha ilyen nincs beépítve, ezt utólag is el lehet végezni 1. MS-01/MTT műszerek esetében ez minden esetben gyárilag beépítésre kerül. A műszerekben négy ki és két bemeneti pont található. A mérlegelések elvégzésekor biztosítani kell, hogy a mérendő teher (jármű) teljes egészében a mérlegen tartózkodjon. Ha a mérleghíd mérete nem sokkal nagyobb a jármű hosszánál, a jármű pozíció ellenőrzésére megoldás lehet fénykapuk felhelyezése a mérleghíd két végén. A két db fénykapu kapcsolójele beköthető a mérlegműszer két bemenetére, melyen keresztül a program a kapu állapotot ellenőrizni képes. 3. Fénykapu állapot ellenőrzése a mérlegelés során A fénykapuk állapota a mérlegelés végrehajtásakor számít. A programban előre beállított módszer alapján a mérés indítása figyelmeztetést vagy a mérési adatrögzítés megtiltását váltja ki. A mérési adatrögzítéshez megjelenő ablakban a fénykapuk állapota kijelzésre kerül, így a kezelő az adatrögzítés indítása előtt is tájékozódhat azok állapotáról. Az ablak felső részén a fénysorompók által a mérleg bemenetekre küldött jelzések alapján megjeleníti a sorompók aktuális állapotát. A sorompók gyárilag általános elnevezést kapnak ( A Oldal, B Oldal), tekintettel a helyszín ismeretének hiányára. Ez a megrendeléskor megadott információk alapján konkretizálható egy egy rövid, címkeszerű elnevezéssel (pl. Főkapu - Telephely, mint a tájolásra utaló elnevezés). Ha egy sorompó állapota hibás mérést eredményezne, a kijelzés piros színre vált. A kezelő a mérlegelési adatrögzítést az ablakban levő gombra kattintással végzi. A program ekkor ellenőrzi a Ábra 1 Fénysorompók megjelenítése a mérleg ablakban sorompókat. Ha egy sorompó hibás állapotban van, a beállítás szerint az alábbiak történhetnek: Figyelmeztető üzenet küldése a kezelőnek. Ekkor dönthet, hogy a mérést megszakítja vagy végrehajtja Hibajelzés a kezelőnek, a mérlegelés tiltásra kerül. Egyéb kezelési vonzata a sorompó ellenőrzési szolgáltatásnak nincs. 1 A gyártónál megrendelhető! DocVer: 1.0 File:Kukieg12.sxw Printed :

4 5/4 Jármű Mérlegelő Program METRISoft KFT Járműpozíció ellenőrzése fénykapuval Hmvhely Jókai u Konfigurációs lehetőségek A fénysorompók kezelésének lehetőségét és módját a gyártó állítja be a Megrendelő igényei alapján. A konfigurálás a program 'Beállítások' => '&Program konfiguráció [Leállított rendszer] #' menüből érhető el. A konfiguráció ablakban az 'Egyéb funkciók' alatt a 'Mérőhelyek beállításai' menüpontban adhatók meg a mérőhely speciális működési paraméterei. Ezek között a sorompó működtetés hangolásához az alábbi adatoszlopok tartoznak (a zárójeles címke az adatoszlop fizikai elnevezése a tulajdonos 'MERDEF.DB' táblázatban): 4.1. bemenet funkciója (SV_INPFUN) A fénysorompó által kiadott információ értelmezése. A két sorompó azonosan kell működjön. Az alábbiak közül kell választani: 0:nincs jelbemenet 1:sorompó Zárt állapotban 2:sorompó Nyitott (nem zárt) állapotban A mérleg két bemenete azonos funkciójú. Az IN1 a programban "A" jelzésű az IN2 a "B" jelzésű sorompó visszajelző bemenete. Ez a paraméter arra szolgál, hogy a sorompó kimenő kapcsolójele és a programban történő logikai értelmezése hangolható legyen. (pl. ha a sorompó akkor ad zárt kontaktust, ha nincs hatósugarában semmi, akkor ez szabad jelzést jelent a program számára. Ekkor a '2' beállítás szükséges.) A '0' érték letiltja a fénysorompó figyelést "A" oldal neve (SV_NEV_A) Tetszőleges, rövid, címkeszerű elnevezés a programban A oldalnak tekintett sorompóra. Az A oldal figyelése az MS01 műszer HP01 panel IN1 bemeneti ponttal történik "B" oldal neve (SV_NEV_B) Tetszőleges, rövid, címkeszerű elnevezés a programban B oldalnak tekintett sorompóra. A B oldal figyelése az MS01 műszer HP01 panel IN2 bemeneti ponttal történik Kezelési mód (SV_USRFUN) A fénysorompó figyeléshez kapcsolt programfunkciót határozza meg. 0 :nincs funkciója 1:Mérlegelési folyamat léptetéskor kezelői döntés 2:Automatikus döntés A '0' érték letiltja a fénysorompó figyelést. 5. Műszer ki és bemenetek műszaki adatai Az alkalmazható MS-01 (külön megrendelés esetén telepített MS-HP1 határérték panellal) és MS-01/MTT mérlegelektronikákhoz való csatlakozás a mérleg műszerkönyve alapján történhet. A sorompó vezérlőegység opto csatolók tranzisztorait fogadja, amelyet 24V DC max. 100mA áramgenerátorral tápláljon meg. A tranzisztorok záró irányban diódával védettek. Közvetlen kis relé vagy PLC bemenet meghajtása lehetséges. OU1 kimenet: A oldal sorompó emelés impulzus OU2 kimenet: A oldal sorompó zárás impulzus OU3 kimenet: B oldal sorompó emelés impulzus OU4 kimenet: B oldal sorompó zárás impulzus Ábra 2 Sorompó paramétereinek konfigurálása merleg@metrisoft.hu

5 METRISoft KFT PW2.EXE Jármű Mérlegelő Program 5/5 Hmvhely Jókai u.30. Járműpozíció ellenőrzése fénykapuval A sorompó vezérlő egység opto csatolók diódáira bocsájt feszültséget. A bemenetekre gyárilag 1 kohm 0.6W korlátozó ellenállások vannak beépítve. A megengedett kapcsolófeszültség max. 24V DC. IN1 bemenet: A oldal sorompó visszajelzés IN2 bemenet: B oldal sorompó visszajelzés -.- DocVer: 1.0 File:Kukieg12.sxw Printed :
