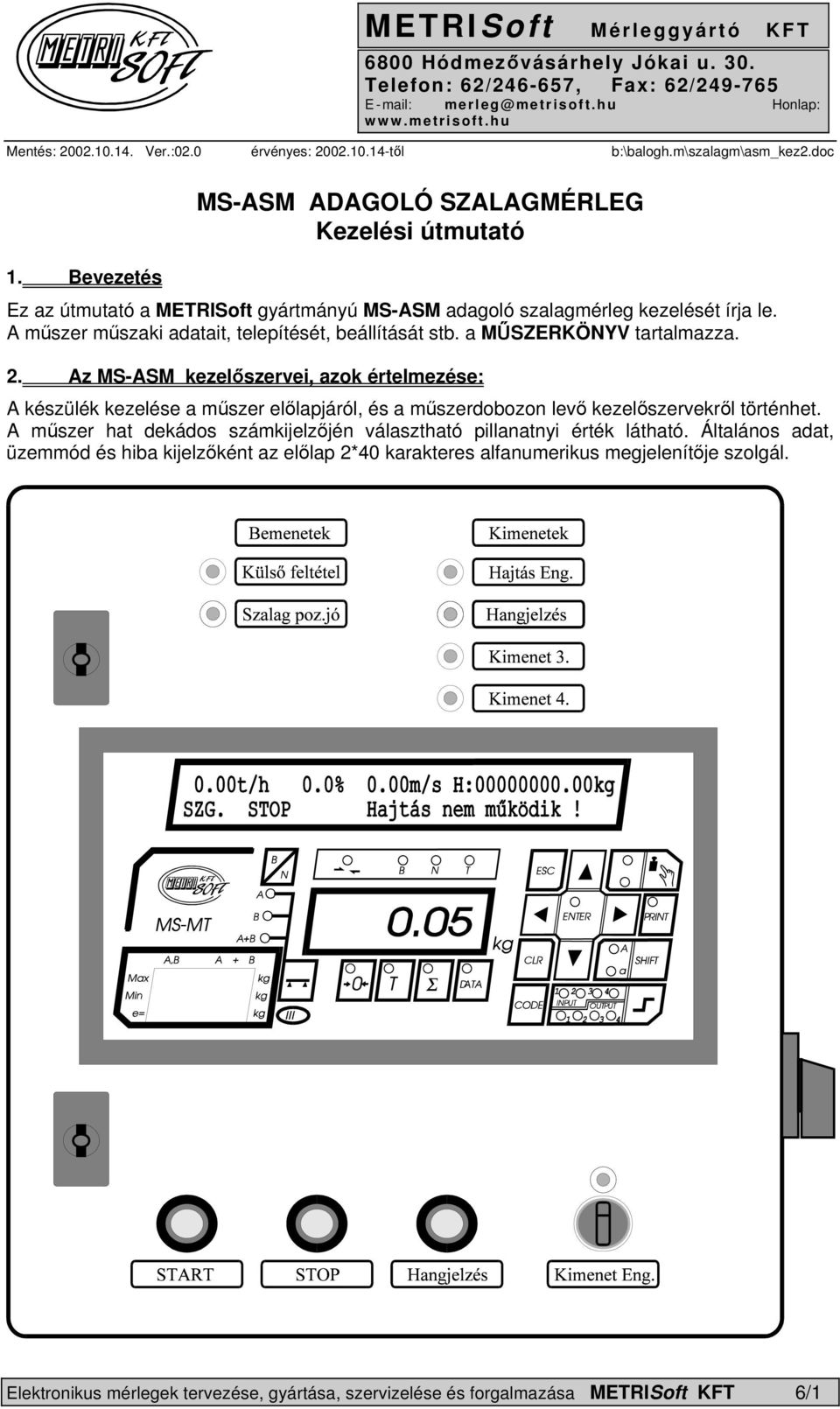

1 METRISoft M é r l e g g y á r t ó K F T 6800 Hódmezővásárhely Jókai u. 30. Telefon: 62/ , Fax: 62/ E - mail: m e r l e m e t r i s o f t. h u Honlap: w w w. m e t r i s o f t. h u Mentés: Ver.:02.0 érvényes: től b:\balogh.m\szalagm\asm_kez2.doc 1. Bevezetés MS-ASM ADAGOLÓ SZALAGMÉRLEG Kezelési útmutató Ez az útmutató a METRISoft gyártmányú MS-ASM adagoló szalagmérleg kezelését írja le. A műszer műszaki adatait, telepítését, beállítását stb. a MŰSZERKÖNYV tartalmazza. 2. Az MS-ASM kezelőszervei, azok értelmezése: A készülék kezelése a műszer előlapjáról, és a műszerdobozon levő kezelőszervekről történhet. A műszer hat dekádos számkijelzőjén választható pillanatnyi érték látható. Általános adat, üzemmód és hiba kijelzőként az előlap 2*40 karakteres alfanumerikus megjelenítője szolgál. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft KFT 6/1

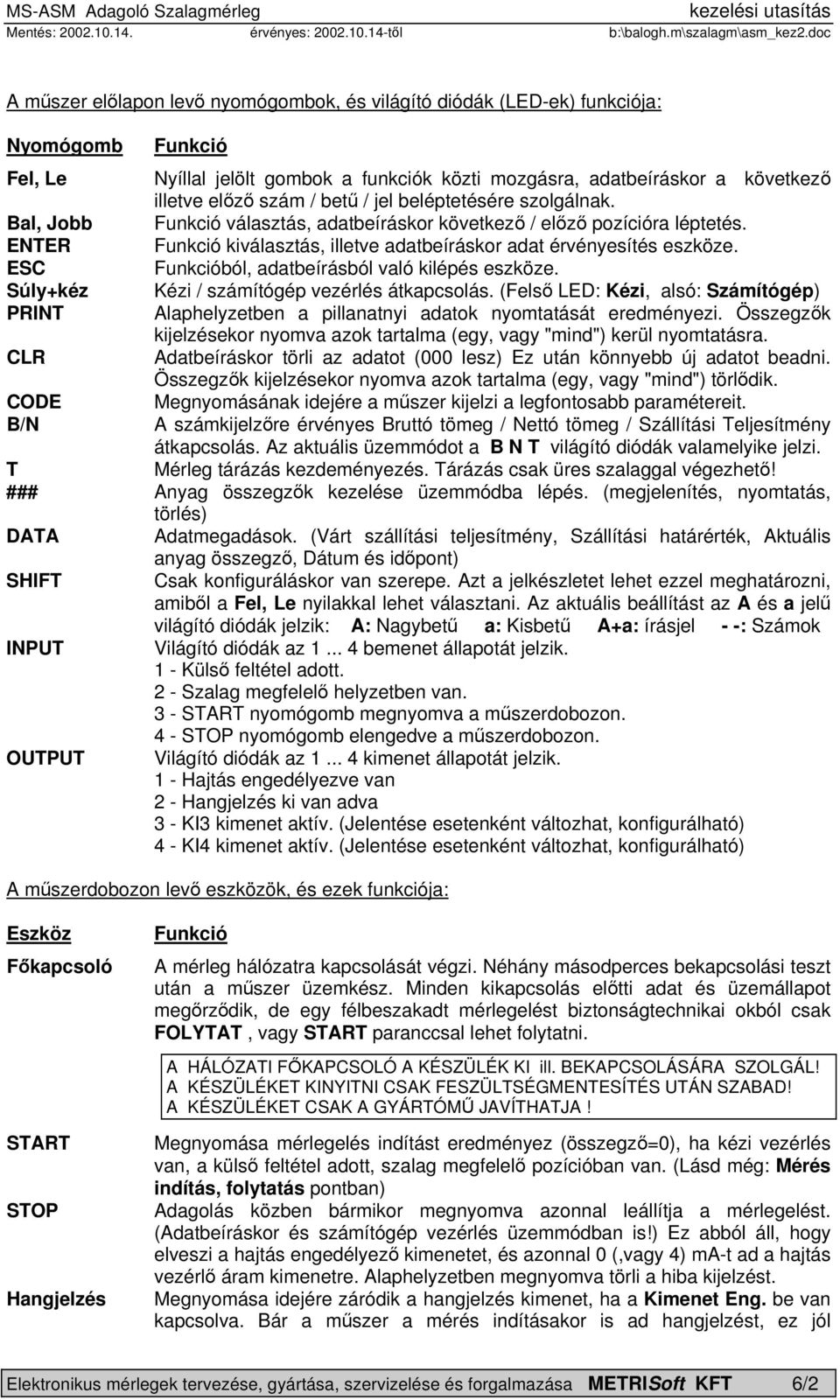

2 A műszer előlapon levő nyomógombok, és világító diódák (LED-ek) funkciója: Nyomógomb Funkció Fel, Le Nyíllal jelölt gombok a funkciók közti mozgásra, adatbeíráskor a következő illetve előző szám / betű / jel beléptetésére szolgálnak. Bal, Jobb Funkció választás, adatbeíráskor következő / előző pozícióra léptetés. ENTER Funkció kiválasztás, illetve adatbeíráskor adat érvényesítés eszköze. ESC Funkcióból, adatbeírásból való kilépés eszköze. Súly+kéz Kézi / számítógép vezérlés átkapcsolás. (Felső LED: Kézi, alsó: Számítógép) PRINT Alaphelyzetben a pillanatnyi adatok nyomtatását eredményezi. Összegzők kijelzésekor nyomva azok tartalma (egy, vagy "mind") kerül nyomtatásra. CLR Adatbeíráskor törli az adatot (000 lesz) Ez után könnyebb új adatot beadni. Összegzők kijelzésekor nyomva azok tartalma (egy, vagy "mind") törlődik. CODE Megnyomásának idejére a műszer kijelzi a legfontosabb paramétereit. B/N A számkijelzőre érvényes Bruttó tömeg / Nettó tömeg / Szállítási Teljesítmény átkapcsolás. Az aktuális üzemmódot a B N T világító diódák valamelyike jelzi. T Mérleg tárázás kezdeményezés. Tárázás csak üres szalaggal végezhető! ### Anyag összegzők kezelése üzemmódba lépés. (megjelenítés, nyomtatás, törlés) DATA Adatmegadások. (Várt szállítási teljesítmény, Szállítási határérték, Aktuális anyag összegző, Dátum és időpont) SHIFT Csak konfiguráláskor van szerepe. Azt a jelkészletet lehet ezzel meghatározni, amiből a Fel, Le nyilakkal lehet választani. Az aktuális beállítást az A és a jelű világító diódák jelzik: A: Nagybetű a: Kisbetű A+a: írásjel - -: Számok INPUT Világító diódák az bemenet állapotát jelzik. 1 - Külső feltétel adott. 2 - Szalag megfelelő helyzetben van. 3 - START nyomógomb megnyomva a műszerdobozon. 4 - STOP nyomógomb elengedve a műszerdobozon. OUTPUT Világító diódák az kimenet állapotát jelzik. 1 - Hajtás engedélyezve van 2 - Hangjelzés ki van adva 3 - KI3 kimenet aktív. (Jelentése esetenként változhat, konfigurálható) 4 - KI4 kimenet aktív. (Jelentése esetenként változhat, konfigurálható) A műszerdobozon levő eszközök, és ezek funkciója: Eszköz Főkapcsoló START STOP Hangjelzés Funkció A mérleg hálózatra kapcsolását végzi. Néhány másodperces bekapcsolási teszt után a műszer üzemkész. Minden kikapcsolás előtti adat és üzemállapot megőrződik, de egy félbeszakadt mérlegelést biztonságtechnikai okból csak FOLYTAT, vagy START paranccsal lehet folytatni. A HÁLÓZATI FŐKAPCSOLÓ A KÉSZÜLÉK KI ill. BEKAPCSOLÁSÁRA SZOLGÁL! A KÉSZÜLÉKET KINYITNI CSAK FESZÜLTSÉGMENTESÍTÉS UTÁN SZABAD! A KÉSZÜLÉKET CSAK A GYÁRTÓMŰ JAVÍTHATJA! Megnyomása mérlegelés indítást eredményez (összegző=0), ha kézi vezérlés van, a külső feltétel adott, szalag megfelelő pozícióban van. (Lásd még: Mérés indítás, folytatás pontban) Adagolás közben bármikor megnyomva azonnal leállítja a mérlegelést. (Adatbeíráskor és számítógép vezérlés üzemmódban is!) Ez abból áll, hogy elveszi a hajtás engedélyező kimenetet, és azonnal 0 (,vagy 4) ma-t ad a hajtás vezérlő áram kimenetre. Alaphelyzetben megnyomva törli a hiba kijelzést. Megnyomása idejére záródik a hangjelzés kimenet, ha a Kimenet Eng. be van kapcsolva. Bár a műszer a mérés indításakor is ad hangjelzést, ez jól Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft KFT 6/2

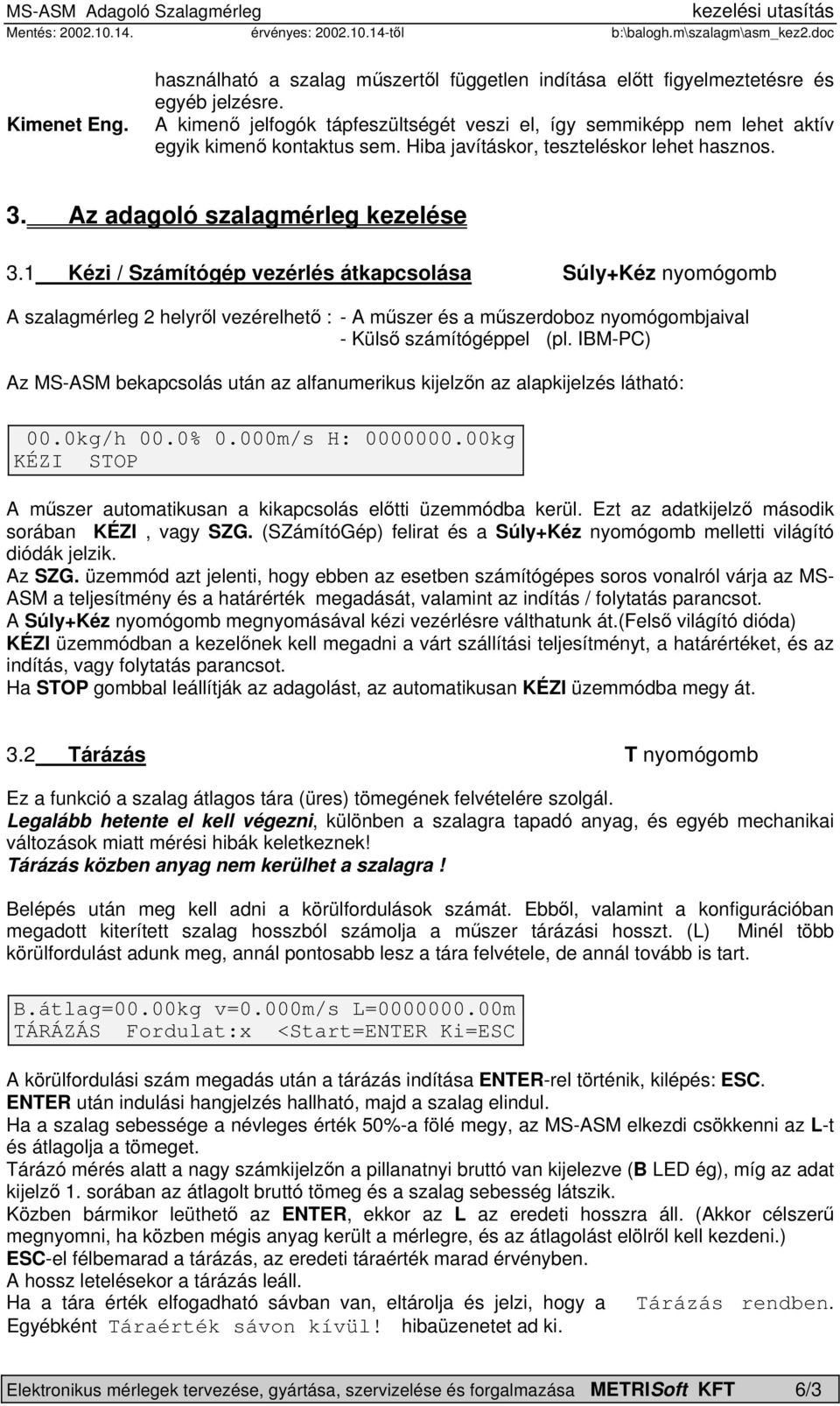

3 Kimenet Eng. használható a szalag műszertől független indítása előtt figyelmeztetésre és egyéb jelzésre. A kimenő jelfogók tápfeszültségét veszi el, így semmiképp nem lehet aktív egyik kimenő kontaktus sem. Hiba javításkor, teszteléskor lehet hasznos. 3. Az adagoló szalagmérleg kezelése 3.1 Kézi / Számítógép vezérlés átkapcsolása Súly+Kéz nyomógomb A szalagmérleg 2 helyről vezérelhető : - A műszer és a műszerdoboz nyomógombjaival - Külső számítógéppel (pl. IBM-PC) Az MS-ASM bekapcsolás után az alfanumerikus kijelzőn az alapkijelzés látható: KÉZI STOP A műszer automatikusan a kikapcsolás előtti üzemmódba kerül. Ezt az adatkijelző második sorában KÉZI, vagy SZG. (SZámítóGép) felirat és a Súly+Kéz nyomógomb melletti világító diódák jelzik. Az SZG. üzemmód azt jelenti, hogy ebben az esetben számítógépes soros vonalról várja az MS- ASM a teljesítmény és a határérték megadását, valamint az indítás / folytatás parancsot. A Súly+Kéz nyomógomb megnyomásával kézi vezérlésre válthatunk át.(felső világító dióda) KÉZI üzemmódban a kezelőnek kell megadni a várt szállítási teljesítményt, a határértéket, és az indítás, vagy folytatás parancsot. Ha STOP gombbal leállítják az adagolást, az automatikusan KÉZI üzemmódba megy át. 3.2 Tárázás T nyomógomb Ez a funkció a szalag átlagos tára (üres) tömegének felvételére szolgál. Legalább hetente el kell végezni, különben a szalagra tapadó anyag, és egyéb mechanikai változások miatt mérési hibák keletkeznek! Tárázás közben anyag nem kerülhet a szalagra! Belépés után meg kell adni a körülfordulások számát. Ebből, valamint a konfigurációban megadott kiterített szalag hosszból számolja a műszer tárázási hosszt. (L) Minél több körülfordulást adunk meg, annál pontosabb lesz a tára felvétele, de annál tovább is tart. B.átlag=00.00kg v=0.000m/s L= m TÁRÁZÁS Fordulat:x <Start=ENTER Ki=ESC A körülfordulási szám megadás után a tárázás indítása ENTER-rel történik, kilépés: ESC. ENTER után indulási hangjelzés hallható, majd a szalag elindul. Ha a szalag sebessége a névleges érték 50%-a fölé megy, az MS-ASM elkezdi csökkenni az L-t és átlagolja a tömeget. Tárázó mérés alatt a nagy számkijelzőn a pillanatnyi bruttó van kijelezve (B LED ég), míg az adat kijelző 1. sorában az átlagolt bruttó tömeg és a szalag sebesség látszik. Közben bármikor leüthető az ENTER, ekkor az L az eredeti hosszra áll. (Akkor célszerű megnyomni, ha közben mégis anyag került a mérlegre, és az átlagolást elölről kell kezdeni.) ESC-el félbemarad a tárázás, az eredeti táraérték marad érvényben. A hossz letelésekor a tárázás leáll. Ha a tára érték elfogadható sávban van, eltárolja és jelzi, hogy a Tárázás rendben. Egyébként Táraérték sávon kívül! hibaüzenetet ad ki. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft KFT 6/3

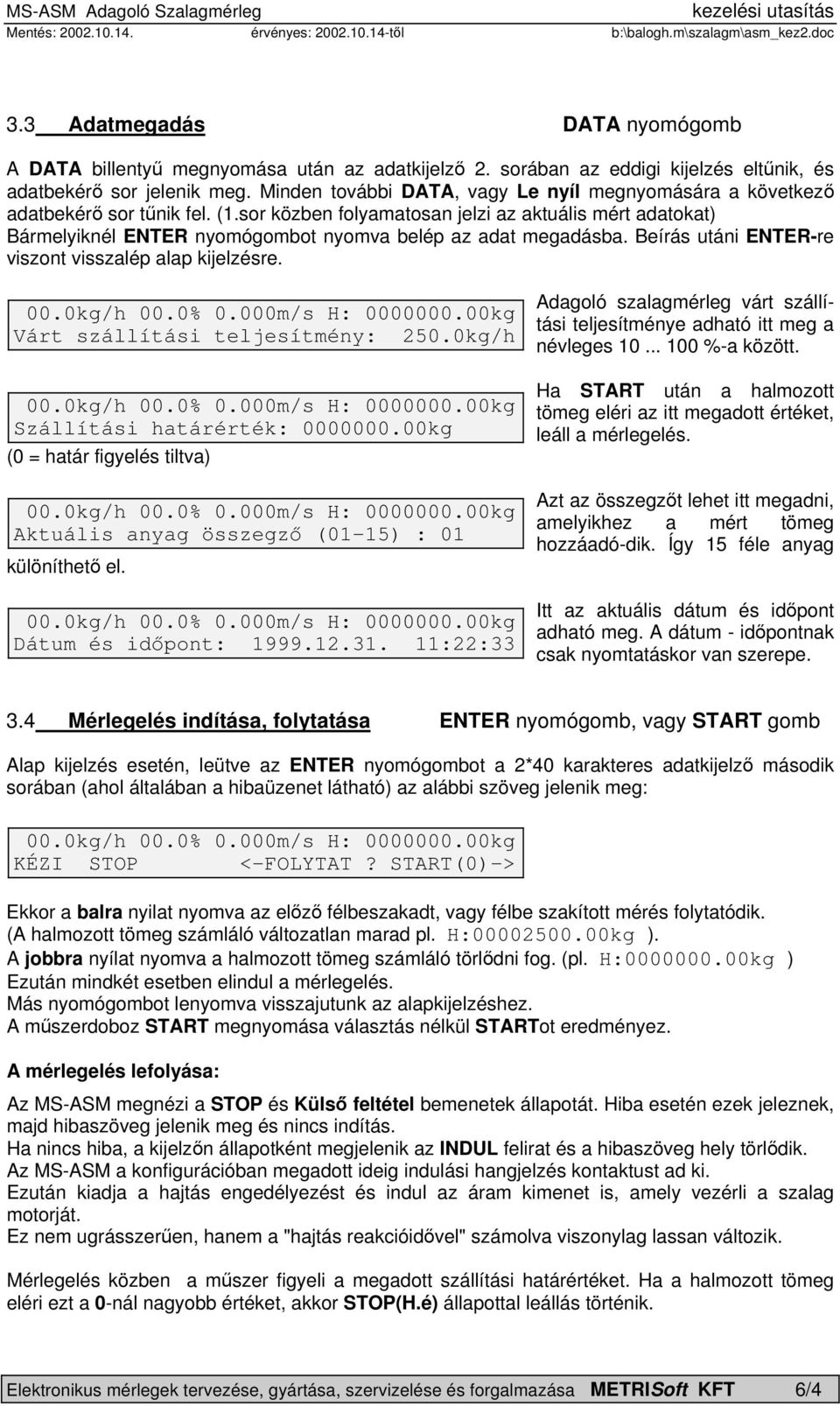

4 3.3 Adatmegadás DATA nyomógomb A DATA billentyű megnyomása után az adatkijelző 2. sorában az eddigi kijelzés eltűnik, és adatbekérő sor jelenik meg. Minden további DATA, vagy Le nyíl megnyomására a következő adatbekérő sor tűnik fel. (1.sor közben folyamatosan jelzi az aktuális mért adatokat) Bármelyiknél ENTER nyomógombot nyomva belép az adat megadásba. Beírás utáni ENTER-re viszont visszalép alap kijelzésre. Várt szállítási teljesítmény: 250.0kg/h Szállítási határérték: kg (0 = határ figyelés tiltva) Aktuális anyag összegző (01-15) : 01 különíthető el. Dátum és időpont: :22:33 Adagoló szalagmérleg várt szállítási teljesítménye adható itt meg a névleges %-a között. Ha START után a halmozott tömeg eléri az itt megadott értéket, leáll a mérlegelés. Azt az összegzőt lehet itt megadni, amelyikhez a mért tömeg hozzáadó-dik. Így 15 féle anyag Itt az aktuális dátum és időpont adható meg. A dátum - időpontnak csak nyomtatáskor van szerepe. 3.4 Mérlegelés indítása, folytatása ENTER nyomógomb, vagy START gomb Alap kijelzés esetén, leütve az ENTER nyomógombot a 2*40 karakteres adatkijelző második sorában (ahol általában a hibaüzenet látható) az alábbi szöveg jelenik meg: KÉZI STOP <-FOLYTAT? START(0)-> Ekkor a balra nyilat nyomva az előző félbeszakadt, vagy félbe szakított mérés folytatódik. (A halmozott tömeg számláló változatlan marad pl. H: kg ). A jobbra nyílat nyomva a halmozott tömeg számláló törlődni fog. (pl. H: kg ) Ezután mindkét esetben elindul a mérlegelés. Más nyomógombot lenyomva visszajutunk az alapkijelzéshez. A műszerdoboz START megnyomása választás nélkül STARTot eredményez. A mérlegelés lefolyása: Az MS-ASM megnézi a STOP és Külső feltétel bemenetek állapotát. Hiba esetén ezek jeleznek, majd hibaszöveg jelenik meg és nincs indítás. Ha nincs hiba, a kijelzőn állapotként megjelenik az INDUL felirat és a hibaszöveg hely törlődik. Az MS-ASM a konfigurációban megadott ideig indulási hangjelzés kontaktust ad ki. Ezután kiadja a hajtás engedélyezést és indul az áram kimenet is, amely vezérli a szalag motorját. Ez nem ugrásszerűen, hanem a "hajtás reakcióidővel" számolva viszonylag lassan változik. Mérlegelés közben a műszer figyeli a megadott szállítási határértéket. Ha a halmozott tömeg eléri ezt a 0-nál nagyobb értéket, akkor STOP(H.é) állapottal leállás történik. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft KFT 6/4

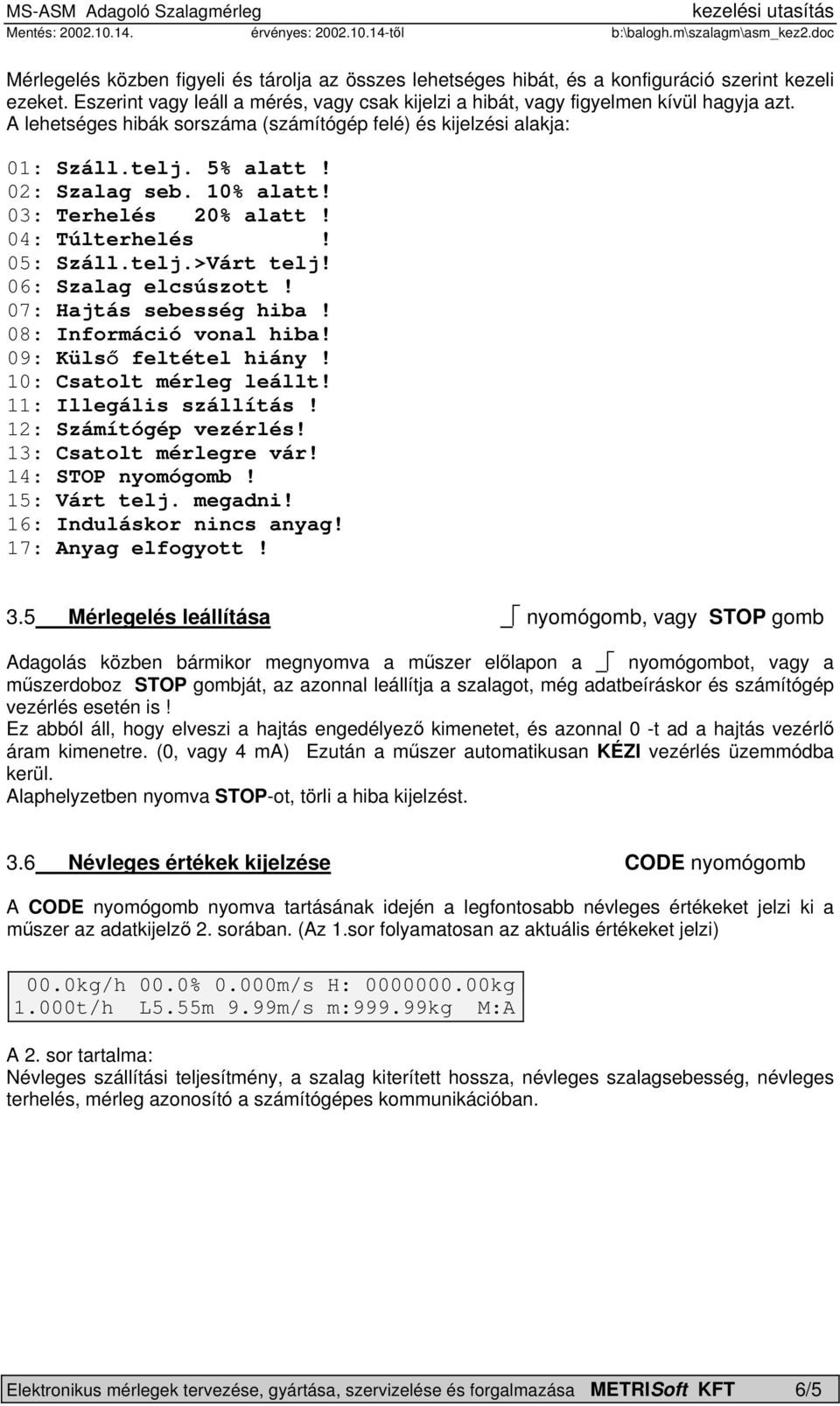

5 Mérlegelés közben figyeli és tárolja az összes lehetséges hibát, és a konfiguráció szerint kezeli ezeket. Eszerint vagy leáll a mérés, vagy csak kijelzi a hibát, vagy figyelmen kívül hagyja azt. A lehetséges hibák sorszáma (számítógép felé) és kijelzési alakja: 01: Száll.telj. 5% alatt! 02: Szalag seb. 10% alatt! 03: Terhelés 20% alatt! 04: Túlterhelés! 05: Száll.telj.>Várt telj! 06: Szalag elcsúszott! 07: Hajtás sebesség hiba! 08: Információ vonal hiba! 09: Külső feltétel hiány! 10: Csatolt mérleg leállt! 11: Illegális szállítás! 12: Számítógép vezérlés! 13: Csatolt mérlegre vár! 14: STOP nyomógomb! 15: Várt telj. megadni! 16: Induláskor nincs anyag! 17: Anyag elfogyott! 3.5 Mérlegelés leállítása _ nyomógomb, vagy STOP gomb Adagolás közben bármikor megnyomva a műszer előlapon a _ nyomógombot, vagy a műszerdoboz STOP gombját, az azonnal leállítja a szalagot, még adatbeíráskor és számítógép vezérlés esetén is! Ez abból áll, hogy elveszi a hajtás engedélyező kimenetet, és azonnal 0 -t ad a hajtás vezérlő áram kimenetre. (0, vagy 4 ma) Ezután a műszer automatikusan KÉZI vezérlés üzemmódba kerül. Alaphelyzetben nyomva STOP-ot, törli a hiba kijelzést. 3.6 Névleges értékek kijelzése CODE nyomógomb A CODE nyomógomb nyomva tartásának idején a legfontosabb névleges értékeket jelzi ki a műszer az adatkijelző 2. sorában. (Az 1.sor folyamatosan az aktuális értékeket jelzi) 1.000t/h L5.55m 9.99m/s m:999.99kg M:A A 2. sor tartalma: Névleges szállítási teljesítmény, a szalag kiterített hossza, névleges szalagsebesség, névleges terhelés, mérleg azonosító a számítógépes kommunikációban. Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft KFT 6/5

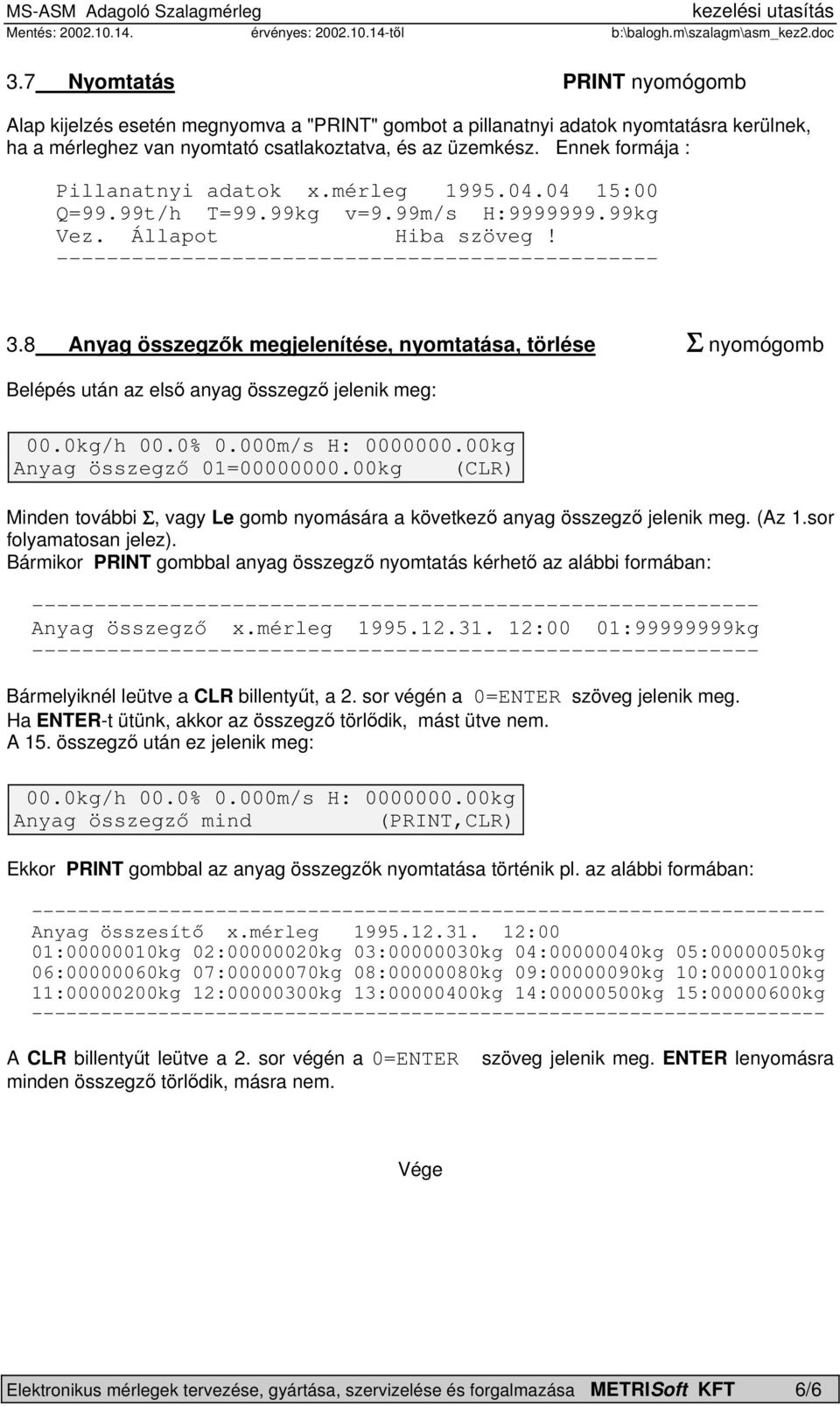

6 3.7 Nyomtatás PRINT nyomógomb Alap kijelzés esetén megnyomva a "PRINT" gombot a pillanatnyi adatok nyomtatásra kerülnek, ha a mérleghez van nyomtató csatlakoztatva, és az üzemkész. Ennek formája : Pillanatnyi adatok x.mérleg :00 Q=99.99t/h T=99.99kg v=9.99m/s H: kg Vez. Állapot Hiba szöveg! Anyag összegzők megjelenítése, nyomtatása, törlése Σ nyomógomb Belépés után az első anyag összegző jelenik meg: Anyag összegző 01= kg (CLR) Minden további Σ, vagy Le gomb nyomására a következő anyag összegző jelenik meg. (Az 1.sor folyamatosan jelez). Bármikor PRINT gombbal anyag összegző nyomtatás kérhető az alábbi formában: Anyag összegző x.mérleg :00 01: kg Bármelyiknél leütve a CLR billentyűt, a 2. sor végén a 0=ENTER szöveg jelenik meg. Ha ENTER-t ütünk, akkor az összegző törlődik, mást ütve nem. A 15. összegző után ez jelenik meg: Anyag összegző mind (PRINT,CLR) Ekkor PRINT gombbal az anyag összegzők nyomtatása történik pl. az alábbi formában: Anyag összesítő x.mérleg :00 01: kg 02: kg 03: kg 04: kg 05: kg 06: kg 07: kg 08: kg 09: kg 10: kg 11: kg 12: kg 13: kg 14: kg 15: kg A CLR billentyűt leütve a 2. sor végén a 0=ENTER szöveg jelenik meg. ENTER lenyomásra minden összegző törlődik, másra nem. Vége Elektronikus mérlegek tervezése, gyártása, szervizelése és forgalmazása METRISoft KFT 6/6
