MS-MT MÉRLEGTERMINÁL

Átírás

1 METRISOFT Mérleggyártó KFT : 6800 Hódmezővásárhely Jókai u.30. Tel : (62) Fax : (62) merleg@metrisoft.hu Weblap : Szerver : MS-MT MÉRLEGTERMINÁL TENGELYTERHELÉS MÉRŐ KEZELÉSI LEÍRÁS

2 MS-MT mérlegterminál kezelési leírása 1.Az MS-MT mérlegterminál általános leírása 1.1 Műszaki adatok Tipusjel: MS-MT Tápfeszültség: 220V +10,-15% 50Hz -60Hz Teljesítmény felvétel: max. 35VA Mérőcella tápfesz: 12V Mérőcella tápáram: max. 400mA (áramkorlátozott) Hasznos jeltartomány: 0.5mV/V... 2mV/V Osztások száma max.: 6000, vagy 2*3000 változó osztással Pontosság: MSZ 5000/2 szerinti III.pontossági osztály Kijelzők: Tömeg: 6 számjegy 15mm magas fluorescens kijelző Adatok: 2*40 karakteres 6mm alfanumerikus fluorescens kijelző Üzemállapot: 9 db világító dióda Funkció: 16 db világító dióda Adatbeviteli eszköz: 18 billentyű az előlapon, vagy (és) csatlakoztatható 101 gombos billentyűzet Kimenetek: 2 db TTY 20mA-es áramhurok, vagy RS232 4 db határérték kimenet (külön kérésre!) Védettség: IP 20 A készülék tartozékai: 1 db szerelt hálózati kábel, 1 db műszerkönyv MÉRLEGELEKTRONIKA HIBAÜZENETEI : Error0 : RAM HIBA Error1 : EPROM HIBA Error2 : A/D ALULTERHELT (10% ALATT) Error3 : A/D TÚLTERHELT (95% FÖLÖTT) Error4 : MÉRÉSHATÁR ALATT ( < NULLAÉRTÉK -9D) Error5 : MÉRÉSHATÁR FÖLÖTT ( > VÉGÉRTÉK +9D) Error6 : BEKAPCSOLÁSKOR NEM TUDOTT NULLÁZNI Error7 : NEMFELEJTŐ TÁROLÓ HIBA Error8 : PONTOSÍTÁSKOR HIBÁS TEHERFELVEVŐ 1.2 A készülék rendeltetése Az MS-MT mérlegterminál önállóan dobozolt, asztali kivitelű elektronikus tömegmérő egység, mely nyúlásmérő bélyeges mérlegcellákkal felépített mérlegmechanikák digitális kijelzőjeként használható. A műszer bruttó, nettó és tára üzemmódban működhet. Kezelése a készülék előlapjáról, vagy a csatlakoztatott 101 gombos PC/AT billentyűzetről történhet. A műszerhez soros interfésszel rendelkező nyomtató, valamint számítógép csatlakoztatható. A készülék fő feladata még az adatgyűjtés,-tárolás, mérlegjegy nyomtatás. A készülék a mért tömegértékek tárolása mellett rendelkezik egy törzsadatállománnyal is, melynek kialakítása a későbbiekben le van írva.

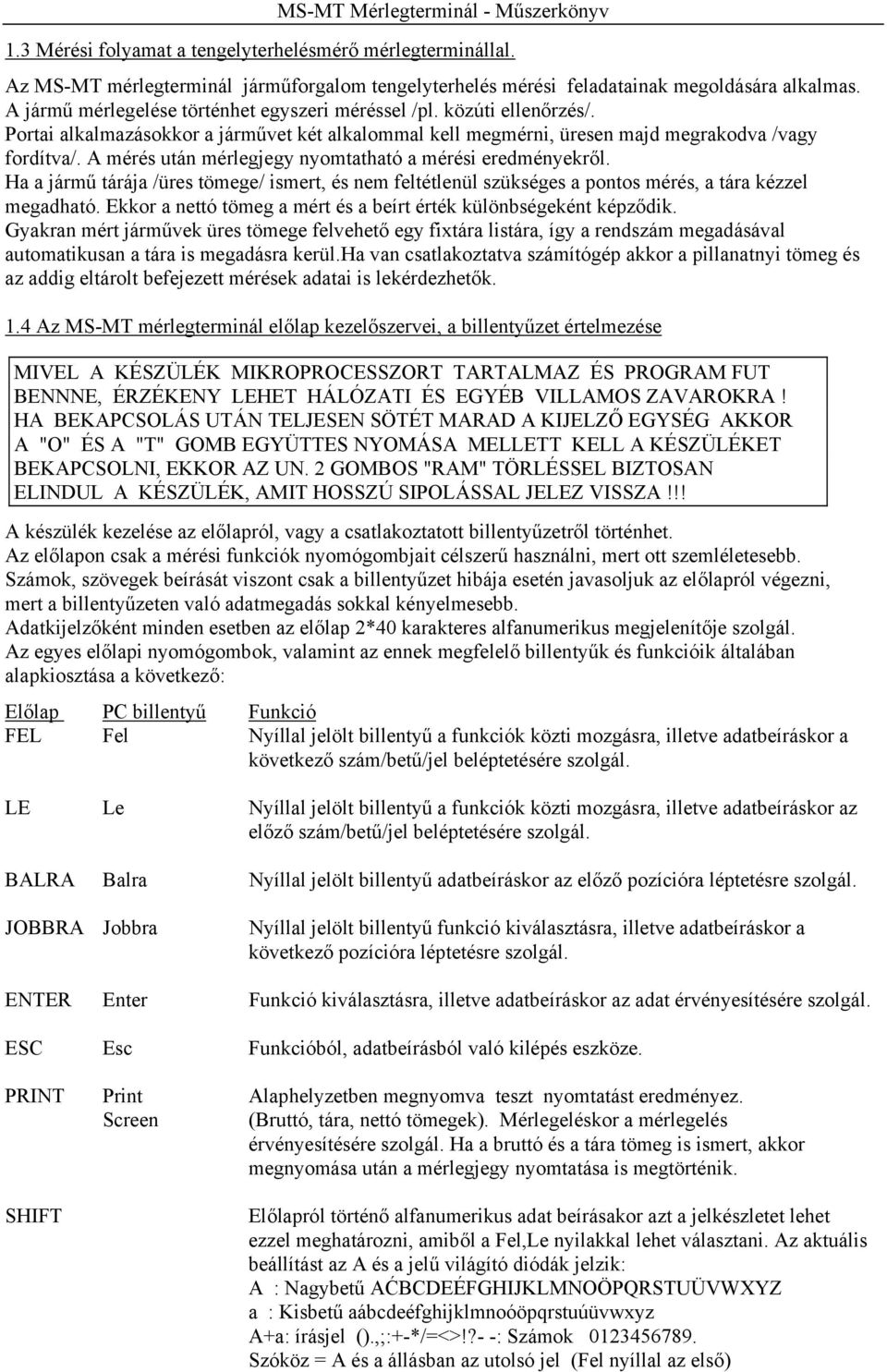

3 1.3 Mérési folyamat a tengelyterhelésmérő mérlegterminállal. Az MS-MT mérlegterminál járműforgalom tengelyterhelés mérési feladatainak megoldására alkalmas. A jármű mérlegelése történhet egyszeri méréssel /pl. közúti ellenőrzés/. Portai alkalmazásokkor a járművet két alkalommal kell megmérni, üresen majd megrakodva /vagy fordítva/. A mérés után mérlegjegy nyomtatható a mérési eredményekről. Ha a jármű tárája /üres tömege/ ismert, és nem feltétlenül szükséges a pontos mérés, a tára kézzel megadható. Ekkor a nettó tömeg a mért és a beírt érték különbségeként képződik. Gyakran mért járművek üres tömege felvehető egy fixtára listára, így a rendszám megadásával automatikusan a tára is megadásra kerül.ha van csatlakoztatva számítógép akkor a pillanatnyi tömeg és az addig eltárolt befejezett mérések adatai is lekérdezhetők. 1.4 Az MS-MT mérlegterminál előlap kezelőszervei, a billentyűzet értelmezése MIVEL A KÉSZÜLÉK MIKROPROCESSZORT TARTALMAZ ÉS PROGRAM FUT BENNNE, ÉRZÉKENY LEHET HÁLÓZATI ÉS EGYÉB VILLAMOS ZAVAROKRA! HA BEKAPCSOLÁS UTÁN TELJESEN SÖTÉT MARAD A KIJELZŐ EGYSÉG AKKOR A "O" ÉS A "T" GOMB EGYÜTTES NYOMÁSA MELLETT KELL A KÉSZÜLÉKET BEKAPCSOLNI, EKKOR AZ UN. 2 GOMBOS "RAM" TÖRLÉSSEL BIZTOSAN ELINDUL A KÉSZÜLÉK, AMIT HOSSZÚ SIPOLÁSSAL JELEZ VISSZA!!! A készülék kezelése az előlapról, vagy a csatlakoztatott billentyűzetről történhet. Az előlapon csak a mérési funkciók nyomógombjait célszerű használni, mert ott szemléletesebb. Számok, szövegek beírását viszont csak a billentyűzet hibája esetén javasoljuk az előlapról végezni, mert a billentyűzeten való adatmegadás sokkal kényelmesebb. Adatkijelzőként minden esetben az előlap 2*40 karakteres alfanumerikus megjelenítője szolgál. Az egyes előlapi nyomógombok, valamint az ennek megfelelő billentyűk és funkcióik általában alapkiosztása a következő: Előlap PC billentyű Funkció FEL Fel Nyíllal jelölt billentyű a funkciók közti mozgásra, illetve adatbeíráskor a következő szám/betű/jel beléptetésére szolgál. LE Le Nyíllal jelölt billentyű a funkciók közti mozgásra, illetve adatbeíráskor az előző szám/betű/jel beléptetésére szolgál. BALRA Balra Nyíllal jelölt billentyű adatbeíráskor az előző pozícióra léptetésre szolgál. JOBBRA Jobbra Nyíllal jelölt billentyű funkció kiválasztásra, illetve adatbeíráskor a következő pozícióra léptetésre szolgál. ENTER Enter Funkció kiválasztásra, illetve adatbeíráskor az adat érvényesítésére szolgál. ESC Esc Funkcióból, adatbeírásból való kilépés eszköze. PRINT Print Alaphelyzetben megnyomva teszt nyomtatást eredményez. Screen (Bruttó, tára, nettó tömegek). Mérlegeléskor a mérlegelés érvényesítésére szolgál. Ha a bruttó és a tára tömeg is ismert, akkor megnyomása után a mérlegjegy nyomtatása is megtörténik. SHIFT Előlapról történő alfanumerikus adat beírásakor azt a jelkészletet lehet ezzel meghatározni, amiből a Fel,Le nyilakkal lehet választani. Az aktuális beállítást az A és a jelű világító diódák jelzik: A : Nagybetű AĆBCDEÉFGHIJKLMNOÖPQRSTUÜVWXYZ a : Kisbetű aábcdeéfghijklmnoóöpqrstuúüvwxyz A+a: írásjel ().,;:+-*/=<>!? - -: Számok Szóköz = A és a állásban az utolsó jel (Fel nyíllal az első)

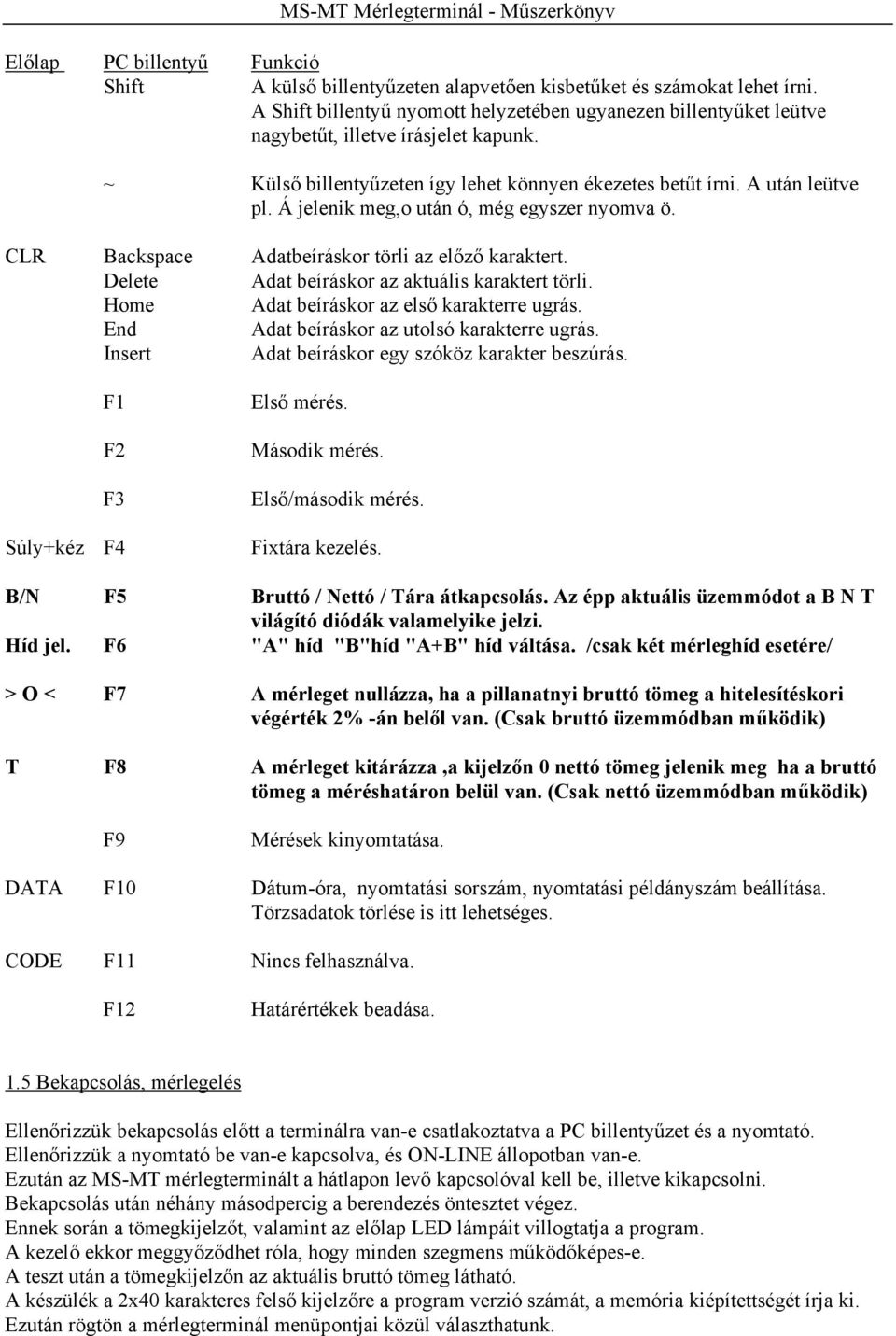

4 Előlap PC billentyű Funkció Shift A külső billentyűzeten alapvetően kisbetűket és számokat lehet írni. A Shift billentyű nyomott helyzetében ugyanezen billentyűket leütve nagybetűt, illetve írásjelet kapunk. ~ Külső billentyűzeten így lehet könnyen ékezetes betűt írni. A után leütve pl. Á jelenik meg,o után ó, még egyszer nyomva ö. CLR Backspace Adatbeíráskor törli az előző karaktert. Delete Adat beíráskor az aktuális karaktert törli. Home Adat beíráskor az első karakterre ugrás. End Adat beíráskor az utolsó karakterre ugrás. Insert Adat beíráskor egy szóköz karakter beszúrás. F1 F2 F3 Súly+kéz F4 Első mérés. Második mérés. Első/második mérés. Fixtára kezelés. B/N F5 Bruttó / Nettó / Tára átkapcsolás. Az épp aktuális üzemmódot a B N T világító diódák valamelyike jelzi. Híd jel. F6 "A" híd "B"híd "A+B" híd váltása. /csak két mérleghíd esetére/ > O < F7 A mérleget nullázza, ha a pillanatnyi bruttó tömeg a hitelesítéskori végérték 2% -án belől van. (Csak bruttó üzemmódban működik) T F8 A mérleget kitárázza,a kijelzőn 0 nettó tömeg jelenik meg ha a bruttó tömeg a méréshatáron belül van. (Csak nettó üzemmódban működik) F9 Mérések kinyomtatása. DATA F10 Dátum-óra, nyomtatási sorszám, nyomtatási példányszám beállítása. Törzsadatok törlése is itt lehetséges. CODE F11 Nincs felhasználva. F12 Határértékek beadása. 1.5 Bekapcsolás, mérlegelés Ellenőrizzük bekapcsolás előtt a terminálra van-e csatlakoztatva a PC billentyűzet és a nyomtató. Ellenőrizzük a nyomtató be van-e kapcsolva, és ON-LINE állopotban van-e. Ezután az MS-MT mérlegterminált a hátlapon levő kapcsolóval kell be, illetve kikapcsolni. Bekapcsolás után néhány másodpercig a berendezés öntesztet végez. Ennek során a tömegkijelzőt, valamint az előlap LED lámpáit villogtatja a program. A kezelő ekkor meggyőződhet róla, hogy minden szegmens működőképes-e. A teszt után a tömegkijelzőn az aktuális bruttó tömeg látható. A készülék a 2x40 karakteres felső kijelzőre a program verzió számát, a memória kiépítettségét írja ki. Ezután rögtön a mérlegterminál menüpontjai közül választhatunk.

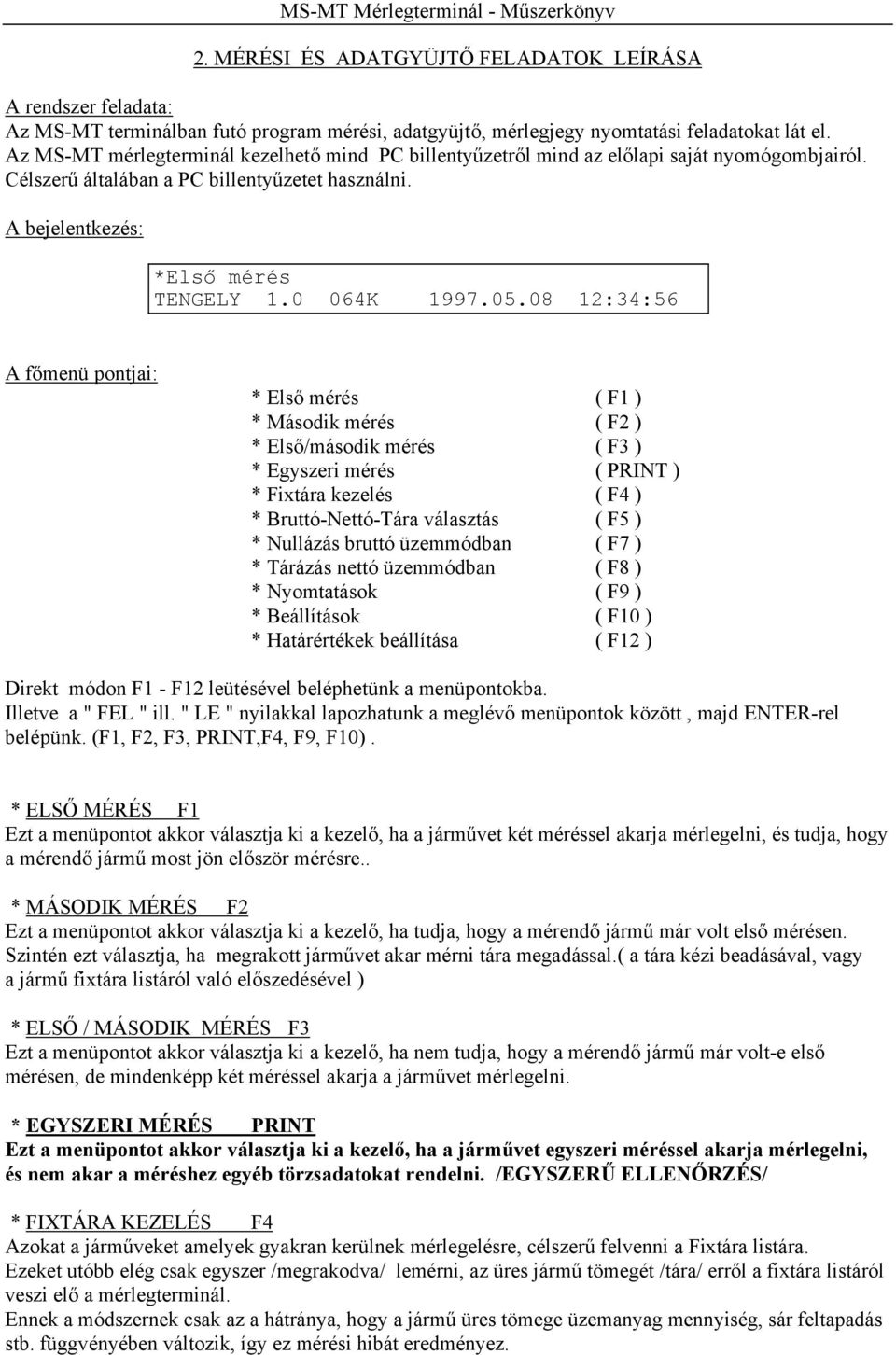

5 2. MÉRÉSI ÉS ADATGYÜJTŐ FELADATOK LEÍRÁSA A rendszer feladata: Az MS-MT terminálban futó program mérési, adatgyüjtő, mérlegjegy nyomtatási feladatokat lát el. Az MS-MT mérlegterminál kezelhető mind PC billentyűzetről mind az előlapi saját nyomógombjairól. Célszerű általában a PC billentyűzetet használni. A bejelentkezés: *Első mérés TENGELY K :34:56 A főmenü pontjai: * Első mérés ( F1 ) * Második mérés ( F2 ) * Első/második mérés ( F3 ) * Egyszeri mérés ( PRINT ) * Fixtára kezelés ( F4 ) * Bruttó-Nettó-Tára választás ( F5 ) * Nullázás bruttó üzemmódban ( F7 ) * Tárázás nettó üzemmódban ( F8 ) * Nyomtatások ( F9 ) * Beállítások ( F10 ) * Határértékek beállítása ( F12 ) Direkt módon F1 - F12 leütésével beléphetünk a menüpontokba. Illetve a " FEL " ill. " LE " nyilakkal lapozhatunk a meglévő menüpontok között, majd ENTER-rel belépünk. (F1, F2, F3, PRINT,F4, F9, F10). * ELSŐ MÉRÉS F1 Ezt a menüpontot akkor választja ki a kezelő, ha a járművet két méréssel akarja mérlegelni, és tudja, hogy a mérendő jármű most jön először mérésre.. * MÁSODIK MÉRÉS F2 Ezt a menüpontot akkor választja ki a kezelő, ha tudja, hogy a mérendő jármű már volt első mérésen. Szintén ezt választja, ha megrakott járművet akar mérni tára megadással.( a tára kézi beadásával, vagy a jármű fixtára listáról való előszedésével ) * ELSŐ / MÁSODIK MÉRÉS F3 Ezt a menüpontot akkor választja ki a kezelő, ha nem tudja, hogy a mérendő jármű már volt-e első mérésen, de mindenképp két méréssel akarja a járművet mérlegelni. * EGYSZERI MÉRÉS PRINT Ezt a menüpontot akkor választja ki a kezelő, ha a járművet egyszeri méréssel akarja mérlegelni, és nem akar a méréshez egyéb törzsadatokat rendelni. /EGYSZERŰ ELLENŐRZÉS/ * FIXTÁRA KEZELÉS F4 Azokat a járműveket amelyek gyakran kerülnek mérlegelésre, célszerű felvenni a Fixtára listára. Ezeket utóbb elég csak egyszer /megrakodva/ lemérni, az üres jármű tömegét /tára/ erről a fixtára listáról veszi elő a mérlegterminál. Ennek a módszernek csak az a hátránya, hogy a jármű üres tömege üzemanyag mennyiség, sár feltapadás stb. függvényében változik, így ez mérési hibát eredményez.

6 * BEÁLLÍTÁSOK F10 Itt az aktuális időpontot, illetve az aktuális dátumot lehet módosítani. Beállítható még a nyomtatási sorszám, a nyomtatási példányszám az iránynemek megnevezései. A törzsadatok kitörlését is itt végezhetjük. / Ez az eddig beírt adatok elvesztését jelenti! / * HATÁRÉRTÉKEK BEÁLLÍTÁSA F12 Itt a minimális ill. maximális tengelyterhelési határértékeket lehet beállítani. 1.Hat.é.: x= y=nem használt m=nem használt x=max. teng. terhelés pl. 5000kg 2.Hat.é.: x=nem használt y=nem használt m=nem használt 3.Hat.é.: x=nem használt y=nem használt m=nem használt 4.Hat.é.: x= y= m=10 x=min. teng. terhelés y=mozgásnak érzékelt min. m=a/d ciklusszám pl. 500kg tömegváltozás pl. 20kg max.sebesség esetén AZ MS-MT ADATTÖRZSEI Zárójelben az adattörzs max. mérete, a megnevezések után az adat max. hossza karakterben található. Partner------/120/ Megrendelő--/120/ Áru /120/ Fix.tárák--/120/ Iránynemek-/15/ Név...20kar. Név...20kar. Név...20kar. Gkrsz...8kar. Név...10kar. Kód...6kar. Kód...6kar. Kód...6kar. Tára...6kar. Első mérések /60/ Befejezett mérések--/ 300/ Az MS-MT-ben letárolt mérések fileszerkezete: Sorsz,Sorsz,1.Mérés dátum,1.mérés idő,2.mérés dátum,2.mérés idő,forgalmi rsz,szállítólevél sz., Partner név,partner kód,megrendelő név,megrendelő kód,árunév,árukód,iránynem, 1.Mérés tömege,2.mérés tömege,göngyöleg tömegenettó tömeg pl.: a fenti fileszerkezetű 1 db. kész mérés számítógépes tárolási formája az alábbi: ,000001,960326,1859,960326,1919,AAA-1234, ,Opel Hungary Kft,000001, ROAD-SPEED Kft H,000001,Autóbelső müanyagból,000001,ki,, 20000S, 10000S,1000SX, 9000S + "0D"+"0A"

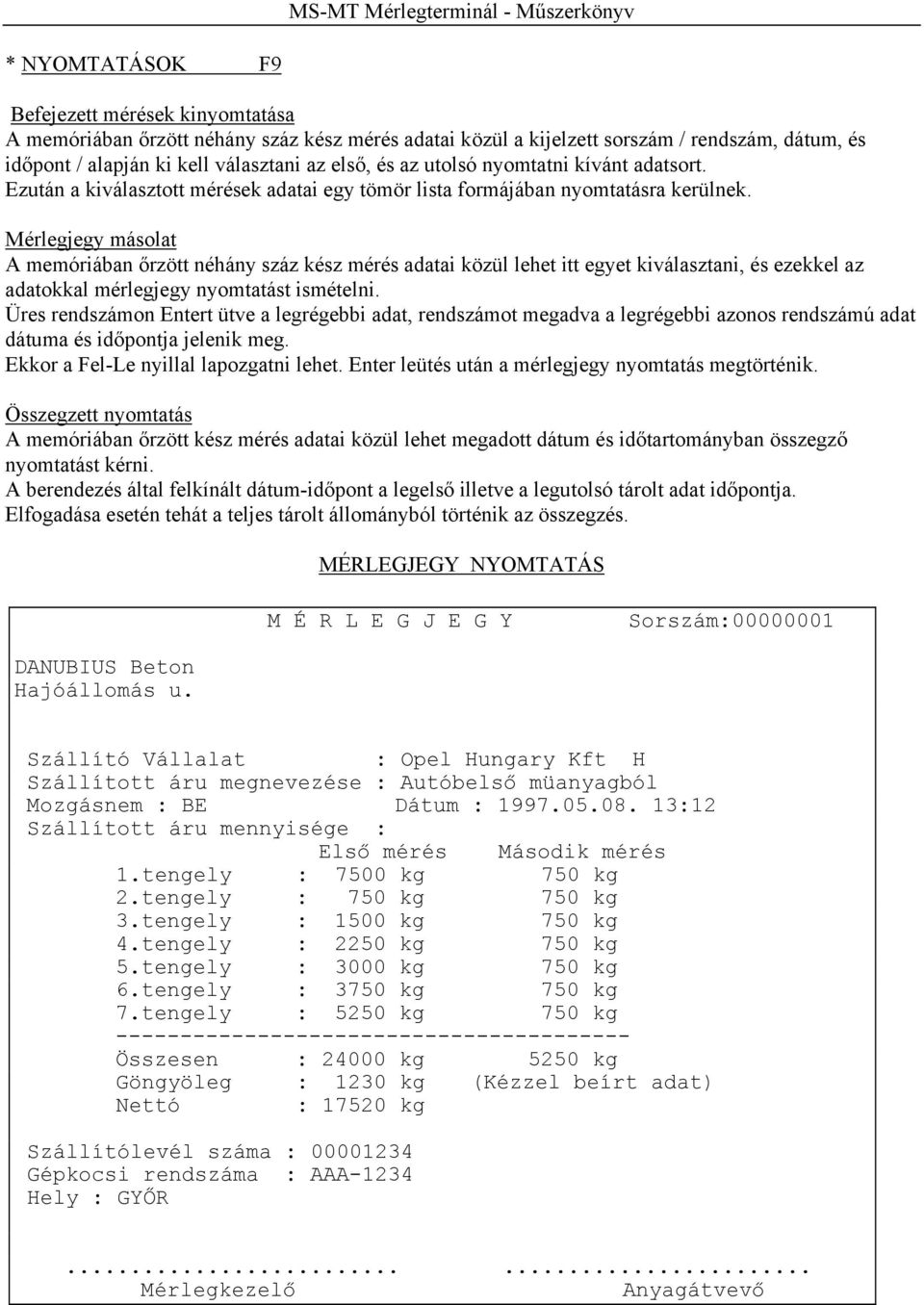

7 * NYOMTATÁSOK F9 Befejezett mérések kinyomtatása A memóriában őrzött néhány száz kész mérés adatai közül a kijelzett sorszám / rendszám, dátum, és időpont / alapján ki kell választani az első, és az utolsó nyomtatni kívánt adatsort. Ezután a kiválasztott mérések adatai egy tömör lista formájában nyomtatásra kerülnek. Mérlegjegy másolat A memóriában őrzött néhány száz kész mérés adatai közül lehet itt egyet kiválasztani, és ezekkel az adatokkal mérlegjegy nyomtatást ismételni. Üres rendszámon Entert ütve a legrégebbi adat, rendszámot megadva a legrégebbi azonos rendszámú adat dátuma és időpontja jelenik meg. Ekkor a Fel-Le nyillal lapozgatni lehet. Enter leütés után a mérlegjegy nyomtatás megtörténik. Összegzett nyomtatás A memóriában őrzött kész mérés adatai közül lehet megadott dátum és időtartományban összegző nyomtatást kérni. A berendezés által felkínált dátum-időpont a legelső illetve a legutolsó tárolt adat időpontja. Elfogadása esetén tehát a teljes tárolt állományból történik az összegzés. MÉRLEGJEGY NYOMTATÁS M É R L E G J E G Y Sorszám: DANUBIUS Beton Hajóállomás u. Szállító Vállalat : Opel Hungary Kft H Szállított áru megnevezése : Autóbelső müanyagból Mozgásnem : BE Dátum : :12 Szállított áru mennyisége : Első mérés Második mérés 1.tengely : 7500 kg 750 kg 2.tengely : 750 kg 750 kg 3.tengely : 1500 kg 750 kg 4.tengely : 2250 kg 750 kg 5.tengely : 3000 kg 750 kg 6.tengely : 3750 kg 750 kg 7.tengely : 5250 kg 750 kg Összesen : kg 5250 kg Göngyöleg : 1230 kg (Kézzel beírt adat) Nettó : kg Szállítólevél száma : Gépkocsi rendszáma : AAA-1234 Hely : GYŐR Mérlegkezelő Anyagátvevő

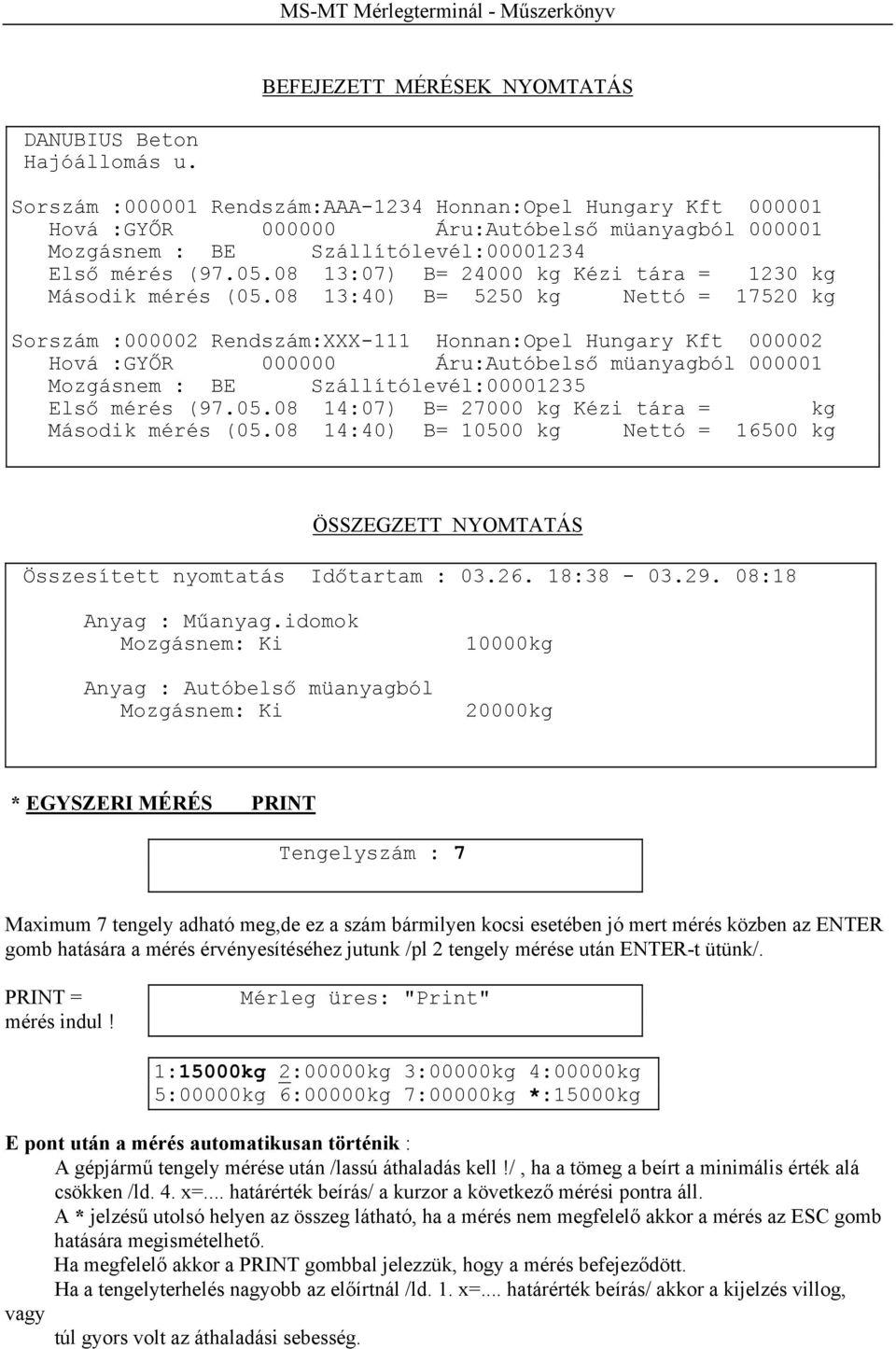

8 BEFEJEZETT MÉRÉSEK NYOMTATÁS DANUBIUS Beton Hajóállomás u. Sorszám : Rendszám:AAA-1234 Honnan:Opel Hungary Kft Hová :GYŐR Áru:Autóbelső müanyagból Mozgásnem : BE Szállítólevél: Első mérés ( :07) B= kg Kézi tára = 1230 kg Második mérés ( :40) B= 5250 kg Nettó = kg Sorszám : Rendszám:XXX-111 Honnan:Opel Hungary Kft Hová :GYŐR Áru:Autóbelső müanyagból Mozgásnem : BE Szállítólevél: Első mérés ( :07) B= kg Kézi tára = kg Második mérés ( :40) B= kg Nettó = kg ÖSSZEGZETT NYOMTATÁS Összesített nyomtatás Időtartam : : :18 Anyag : Műanyag.idomok Mozgásnem: Ki Anyag : Autóbelső müanyagból Mozgásnem: Ki 10000kg 20000kg * EGYSZERI MÉRÉS PRINT Tengelyszám : 7 Maximum 7 tengely adható meg,de ez a szám bármilyen kocsi esetében jó mert mérés közben az ENTER gomb hatására a mérés érvényesítéséhez jutunk /pl 2 tengely mérése után ENTER-t ütünk/. PRINT = mérés indul! Mérleg üres: "Print" 1:15000kg 2:00000kg 3:00000kg 4:00000kg 5:00000kg 6:00000kg 7:00000kg *:15000kg E pont után a mérés automatikusan történik : A gépjármű tengely mérése után /lassú áthaladás kell!/, ha a tömeg a beírt a minimális érték alá csökken /ld. 4. x=... határérték beírás/ a kurzor a következő mérési pontra áll. A * jelzésű utolsó helyen az összeg látható, ha a mérés nem megfelelő akkor a mérés az ESC gomb hatására megismételhető. Ha megfelelő akkor a PRINT gombbal jelezzük, hogy a mérés befejeződött. Ha a tengelyterhelés nagyobb az előírtnál /ld. 1. x=... határérték beírás/ akkor a kijelzés villog, vagy túl gyors volt az áthaladási sebesség.

9 * ELSŐ MÉRÉS F1 MS-MT Mérlegterminál - Műszerkönyv ADATBEADÁSOK /Adatbeadás a megvastagított szöveg helyén lehetséges/ Első mérés Szállítólev. sz : Feladó: Opel Hungary Kft Kód: Hely: ROAD SPEED Kft H Kód: Áru Név : Müanyag elemek Kód: Göngyöleg tömege: kg Mozgásnem : Ki Tengelyszám : 7 Maximum 7 tengely adható meg,de ez a szám bármilyen kocsi esetében jó mert mérés közben az ENTER gomb hatására a mérés érvényesítéséhez jutunk /pl 2 tengely mérése után ENTER-t ütünk/. PRINT = mérés indul! Mérleg üres: "Print" 1:15000kg 2:00000kg 3:00000kg 4:00000kg 5:00000kg 6:00000kg 7:00000kg *:15000kg E pont után a mérés automatikusan történik : A gépjármű tengely mérése után /lassú áthaladás kell!/, ha a tömeg a beírt a minimális érték alá csökken /ld. 4. x=... határérték beírás/ a kurzor a következő mérési pontra áll. A * jelzésű utolsó helyen az összeg látható, ha a mérés nem megfelelő akkor a mérés az ESC gomb hatására megismételhető. Ha megfelelő akkor a PRINT gombbal jelezzük, hogy a mérés befejeződött. Ha a tengelyterhelés nagyobb az előírtnál /ld. 1. x=... határérték beírás/ akkor a kijelzés villog, vagy túl gyors volt az áthaladási sebesség.

10 * MÁSODIK MÉRÉS F2 Második mérés -Üres rendszámon ENTER-t ütve az első méréseket közül válszthatunk a FEL ill LE nyilak segítségével. Kiválasztva a megfelelőt, ENTER-t ütve elvégezhetjüka második mérést (jobb alsó sarokban "M" betű). -Fixtárás rendszámú gépjárművet megadva, a jármű tárája erről a listáról kerül a mérésbe( "F" betű jelzi). -Új rendszámot beadva a jármű táráját kézzel kell megadni "I" ( Ekkor "K" betű jelzi ezt fajta mérést).. Mérés kézzel beadott adattal? (I/N) * Kézzel beadott tömeg : kg K Szállítólev. sz : Szállító :Opel Hungary Kft Kód: Hely : ROAD SPEED Kft H Kód: Áru Név : Müanyag elemek Göngyöleg tömege: kg Mozgásnem : Be Tengelyszám : 7 Maximum 7 tengely adható meg,de ez a szám bármilyen kocsi esetében jó mert mérés közben az ENTER gomb hatására a mérés érvényesítéséhez jutunk /pl 2 tengely mérése után ENTER-t ütünk/. PRINT = mérés indul! Mérleg üres: "Print" 1:15000kg 2:00000kg 3:00000kg 4:00000kg 5:00000kg 6:00000kg 7:00000kg *:15000kg Ezután MÉRLEGJEGY nyomtatása történik, ha a nyomtató üzemkész. Hibaüzenet : * Nyomtató nem üzemkész. K Ha nincs nyomtató a műszeren /nincs bekapcsolva/ "PRINT SCRN" hatására a fenti hibaüzenet jelenik meg, ekkor azonban ENTER-t ütve a mérést a műszer memóriájába még el tudjuk tárolni!

11 * ELSŐ / MÁSODIK MÉRÉS F3 MS-MT Mérlegterminál - Műszerkönyv -Ha ilyen rendszámmal volt már első mérés akkor egy második mérési adatbeadás történik. -Ha ilyen rendszámmal nem volt első mérés akkor egy első mérési adatbeadás történik. Ezek leírását ld. a fentiekben. * FIXTÁRA KEZELÉS F4 *Első/második mérés Fixtára kezelés Forgalmi rendszám: BBB-1234 Fixtára -"PRINT": új rendszám Forgalmi rendszám: BBB-1234 F Ha új rendszámot adtunk be akkor, a "PRINT SCRN" hatására letárolja a műszer a pillanatnyi tömeget. Ha meglévő rendszámot akkor "PRINT SCRN" hatására frissíti a műszer a pillanatnyi tömeget, "CLR"-re kitörli a fixtára listából. Fixtára -"PRINT":frissít "CLR":töröl ESC gombra visszatérhetünk a főmenühöz. * BEÁLLÍTÁSOK F10 -A FEL ill. a LE nyíllal az alábbi menüpontok közül választhatunk. -A menüpontba belépés : JOBBRA NYÍL. -A menüpontokból kilépés adatbevitel nélkül : ESC -A menüpontokból továbblépés az adatbevitel érvényesítésével : ENTER -Üres helyen ENTER-t ütve a meglévő adatok előjönnek, utána FEL-LE nyíllal választhatunk. 1.Dátum: * Dátum,óra TENGELY K ENTER gombra a perceket állíthatjuk be, BAL nyíl leütésére az óra állításhoz jutunk el. 2.Ny.sorszám: *Nyomtatási sorszám : *Nyomtatási példányszám : TENGELY K Példányszám: 4.Mozgásnem: *Mozgásnem név : Be 5.Törzsadatok törlés: *Törzsadat törlés TENGELY K Ezzel a menüponttal a meglévő törzsadatainkat törölhetjük. Használata előtt kellően godoljuk át valóban ezt akarjuk-e?

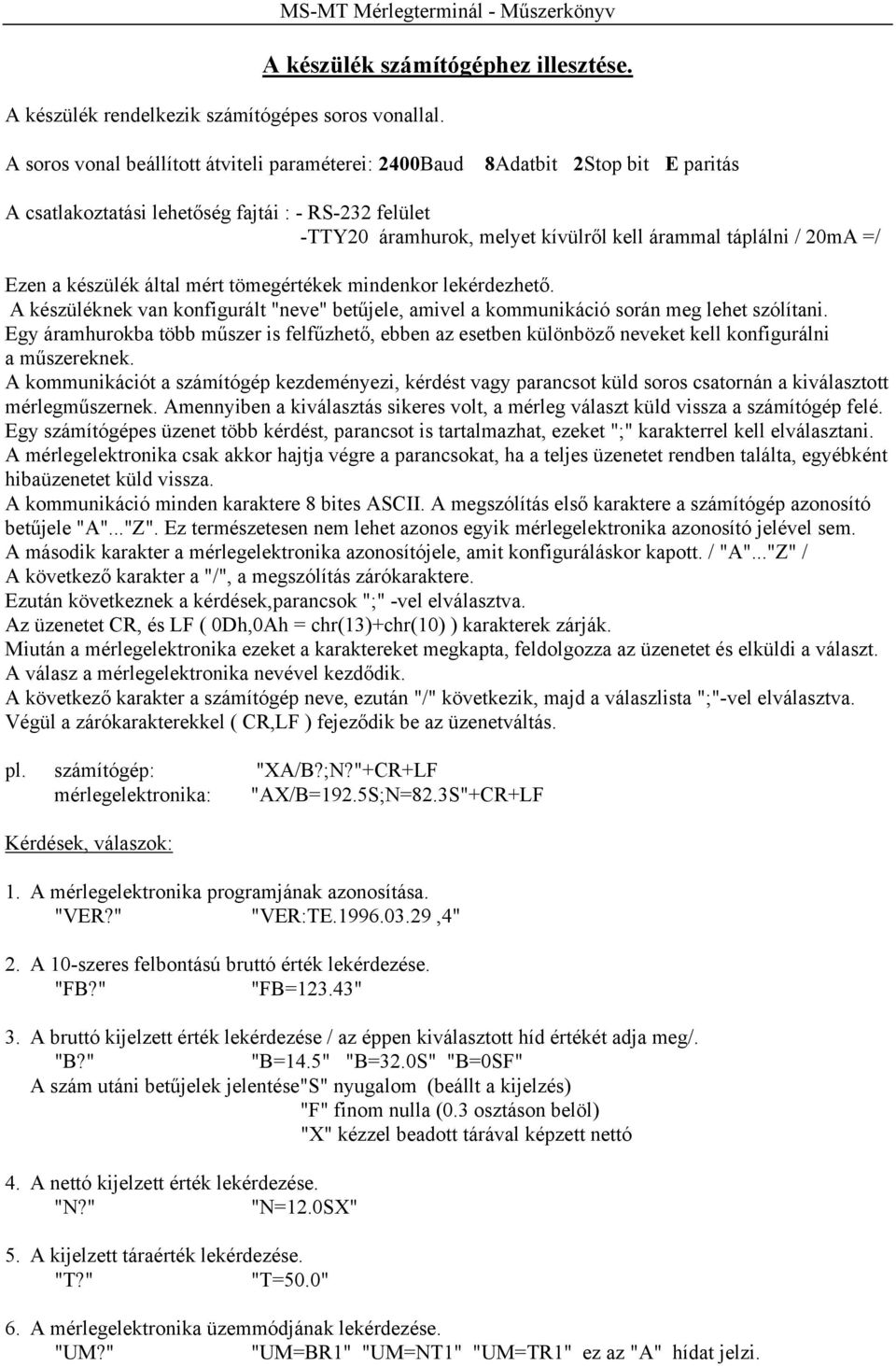

12 A készülék rendelkezik számítógépes soros vonallal. MS-MT Mérlegterminál - Műszerkönyv A készülék számítógéphez illesztése. A soros vonal beállított átviteli paraméterei: 2400Baud 8Adatbit 2Stop bit E paritás A csatlakoztatási lehetőség fajtái : - RS-232 felület -TTY20 áramhurok, melyet kívülről kell árammal táplálni / 20mA =/ Ezen a készülék által mért tömegértékek mindenkor lekérdezhető. A készüléknek van konfigurált "neve" betűjele, amivel a kommunikáció során meg lehet szólítani. Egy áramhurokba több műszer is felfűzhető, ebben az esetben különböző neveket kell konfigurálni a műszereknek. A kommunikációt a számítógép kezdeményezi, kérdést vagy parancsot küld soros csatornán a kiválasztott mérlegműszernek. Amennyiben a kiválasztás sikeres volt, a mérleg választ küld vissza a számítógép felé. Egy számítógépes üzenet több kérdést, parancsot is tartalmazhat, ezeket ";" karakterrel kell elválasztani. A mérlegelektronika csak akkor hajtja végre a parancsokat, ha a teljes üzenetet rendben találta, egyébként hibaüzenetet küld vissza. A kommunikáció minden karaktere 8 bites ASCII. A megszólítás első karaktere a számítógép azonosító betűjele "A"..."Z". Ez természetesen nem lehet azonos egyik mérlegelektronika azonosító jelével sem. A második karakter a mérlegelektronika azonosítójele, amit konfiguráláskor kapott. / "A"..."Z" / A következő karakter a "/", a megszólítás zárókaraktere. Ezután következnek a kérdések,parancsok ";" -vel elválasztva. Az üzenetet CR, és LF ( 0Dh,0Ah = chr(13)+chr(10) ) karakterek zárják. Miután a mérlegelektronika ezeket a karaktereket megkapta, feldolgozza az üzenetet és elküldi a választ. A válasz a mérlegelektronika nevével kezdődik. A következő karakter a számítógép neve, ezután "/" következik, majd a válaszlista ";"-vel elválasztva. Végül a zárókarakterekkel ( CR,LF ) fejeződik be az üzenetváltás. pl. számítógép: "XA/B?;N?"+CR+LF mérlegelektronika: "AX/B=192.5S;N=82.3S"+CR+LF Kérdések, válaszok: 1. A mérlegelektronika programjának azonosítása. "VER?" "VER:TE ,4" 2. A 10-szeres felbontású bruttó érték lekérdezése. "FB?" "FB=123.43" 3. A bruttó kijelzett érték lekérdezése / az éppen kiválasztott híd értékét adja meg/. "B?" "B=14.5" "B=32.0S" "B=0SF" A szám utáni betűjelek jelentése "S" nyugalom (beállt a kijelzés) "F" finom nulla (0.3 osztáson belöl) "X" kézzel beadott tárával képzett nettó 4. A nettó kijelzett érték lekérdezése. "N?" "N=12.0SX" 5. A kijelzett táraérték lekérdezése. "T?" "T=50.0" 6. A mérlegelektronika üzemmódjának lekérdezése. "UM?" "UM=BR1" "UM=NT1" "UM=TR1" ez az "A" hídat jelzi.
