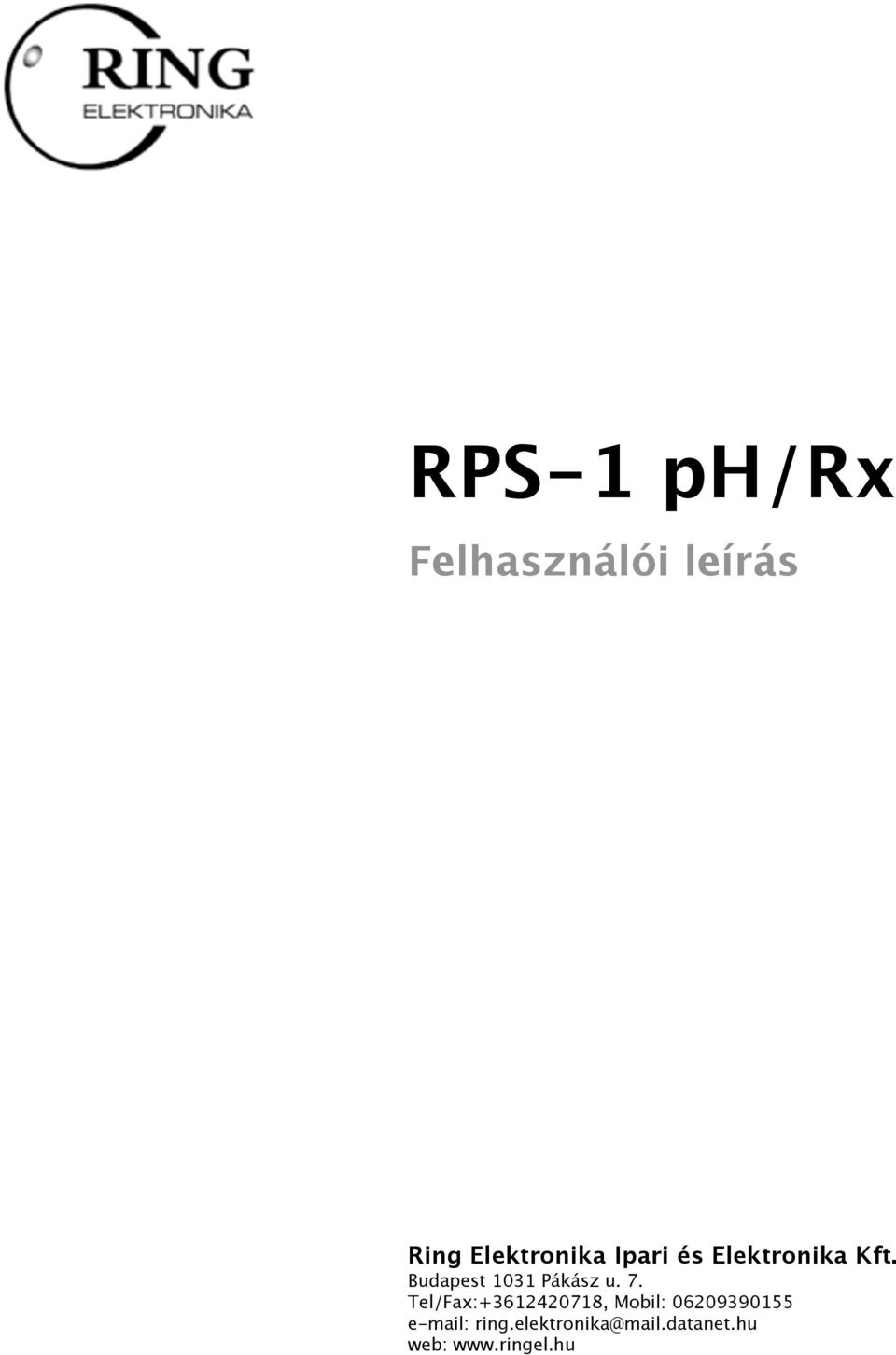

1 RPS-1 ph/rx Felhasználói leírás Ring Elektronika Ipari és Elektronika Kft. Budapest 1031 Pákász u. 7. Tel/Fax: , Mobil: web:

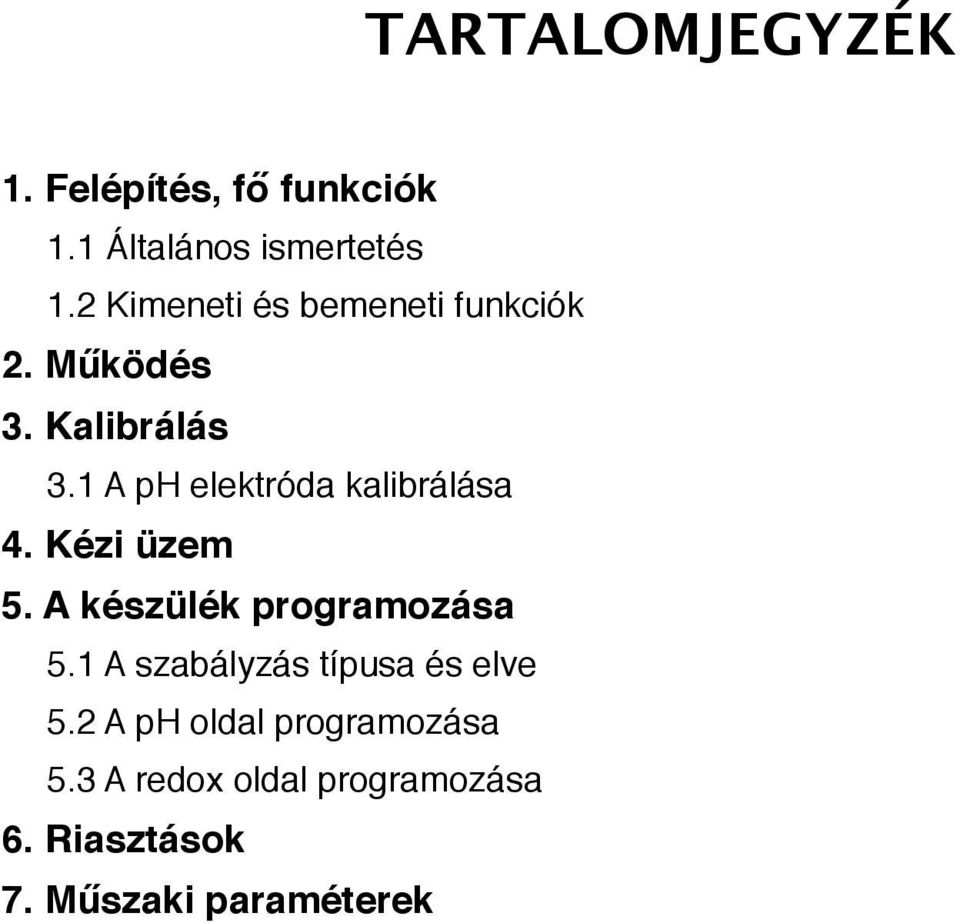

2 TARTALOMJEGYZÉK 1. Felépítés, fő funkciók 1.1 Általános ismertetés 1.2 Kimeneti és bemeneti funkciók 2. Működés 3. Kalibrálás 3.1 A ph elektróda kalibrálása 4. Kézi üzem 5. A készülék programozása 5.1 A szabályzás típusa és elve 5.2 A ph oldal programozása 5.3 A redox oldal programozása 6. Riasztások 7. Műszaki paraméterek

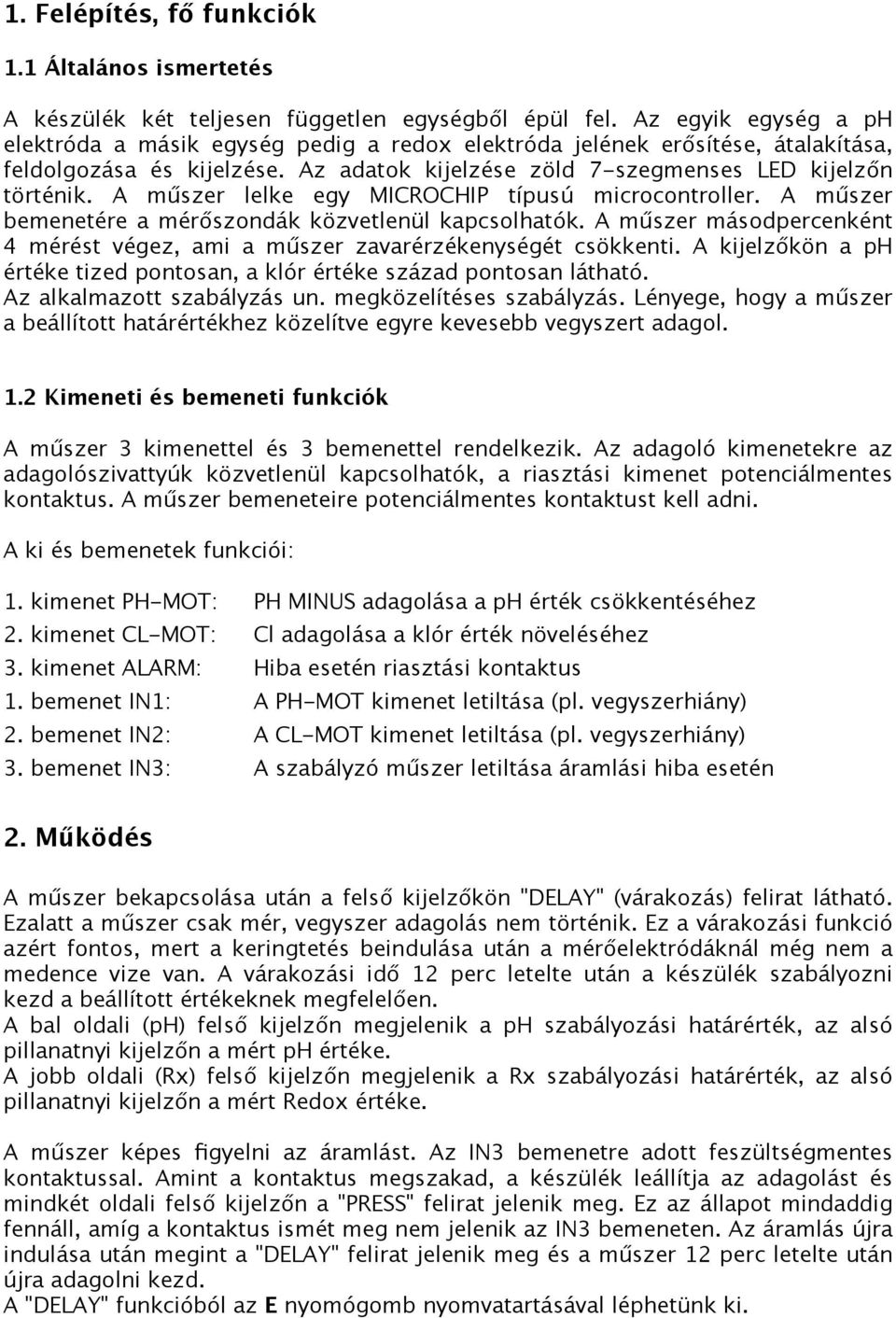

3 1. Felépítés, fő funkciók 1.1 Általános ismertetés A készülék két teljesen független egységből épül fel. Az egyik egység a ph elektróda a másik egység pedig a redox elektróda jelének erősítése, átalakítása, feldolgozása és kijelzése. Az adatok kijelzése zöld 7-szegmenses LED kijelzőn történik. A műszer lelke egy MICROCHIP típusú microcontroller. A műszer bemenetére a mérőszondák közvetlenül kapcsolhatók. A műszer másodpercenként 4 mérést végez, ami a műszer zavarérzékenységét csökkenti. A kijelzőkön a ph értéke tized pontosan, a klór értéke század pontosan látható. Az alkalmazott szabályzás un. megközelítéses szabályzás. Lényege, hogy a műszer a beállított határértékhez közelítve egyre kevesebb vegyszert adagol. 1.2 Kimeneti és bemeneti funkciók A műszer 3 kimenettel és 3 bemenettel rendelkezik. Az adagoló kimenetekre az adagolószivattyúk közvetlenül kapcsolhatók, a riasztási kimenet potenciálmentes kontaktus. A műszer bemeneteire potenciálmentes kontaktust kell adni. A ki és bemenetek funkciói: 1. kimenet PH-MOT: PH MINUS adagolása a ph érték csökkentéséhez 2. kimenet CL-MOT: Cl adagolása a klór érték növeléséhez 3. kimenet ALARM: Hiba esetén riasztási kontaktus 1. bemenet IN1: A PH-MOT kimenet letiltása (pl. vegyszerhiány) 2. bemenet IN2: A CL-MOT kimenet letiltása (pl. vegyszerhiány) 3. bemenet IN3: A szabályzó műszer letiltása áramlási hiba esetén 2. Működés A műszer bekapcsolása után a felső kijelzőkön "DELAY" (várakozás) felirat látható. Ezalatt a műszer csak mér, vegyszer adagolás nem történik. Ez a várakozási funkció azért fontos, mert a keringtetés beindulása után a mérőelektródáknál még nem a medence vize van. A várakozási idő 12 perc letelte után a készülék szabályozni kezd a beállított értékeknek megfelelően. A bal oldali (ph) felső kijelzőn megjelenik a ph szabályozási határérték, az alsó pillanatnyi kijelzőn a mért ph értéke. A jobb oldali (Rx) felső kijelzőn megjelenik a Rx szabályozási határérték, az alsó pillanatnyi kijelzőn a mért Redox értéke. A műszer képes figyelni az áramlást. Az IN3 bemenetre adott feszültségmentes kontaktussal. Amint a kontaktus megszakad, a készülék leállítja az adagolást és mindkét oldali felső kijelzőn a "PRESS" felirat jelenik meg. Ez az állapot mindaddig fennáll, amíg a kontaktus ismét meg nem jelenik az IN3 bemeneten. Az áramlás újra indulása után megint a "DELAY" felirat jelenik meg és a műszer 12 perc letelte után újra adagolni kezd. A "DELAY" funkcióból az E nyomógomb nyomvatartásával léphetünk ki.

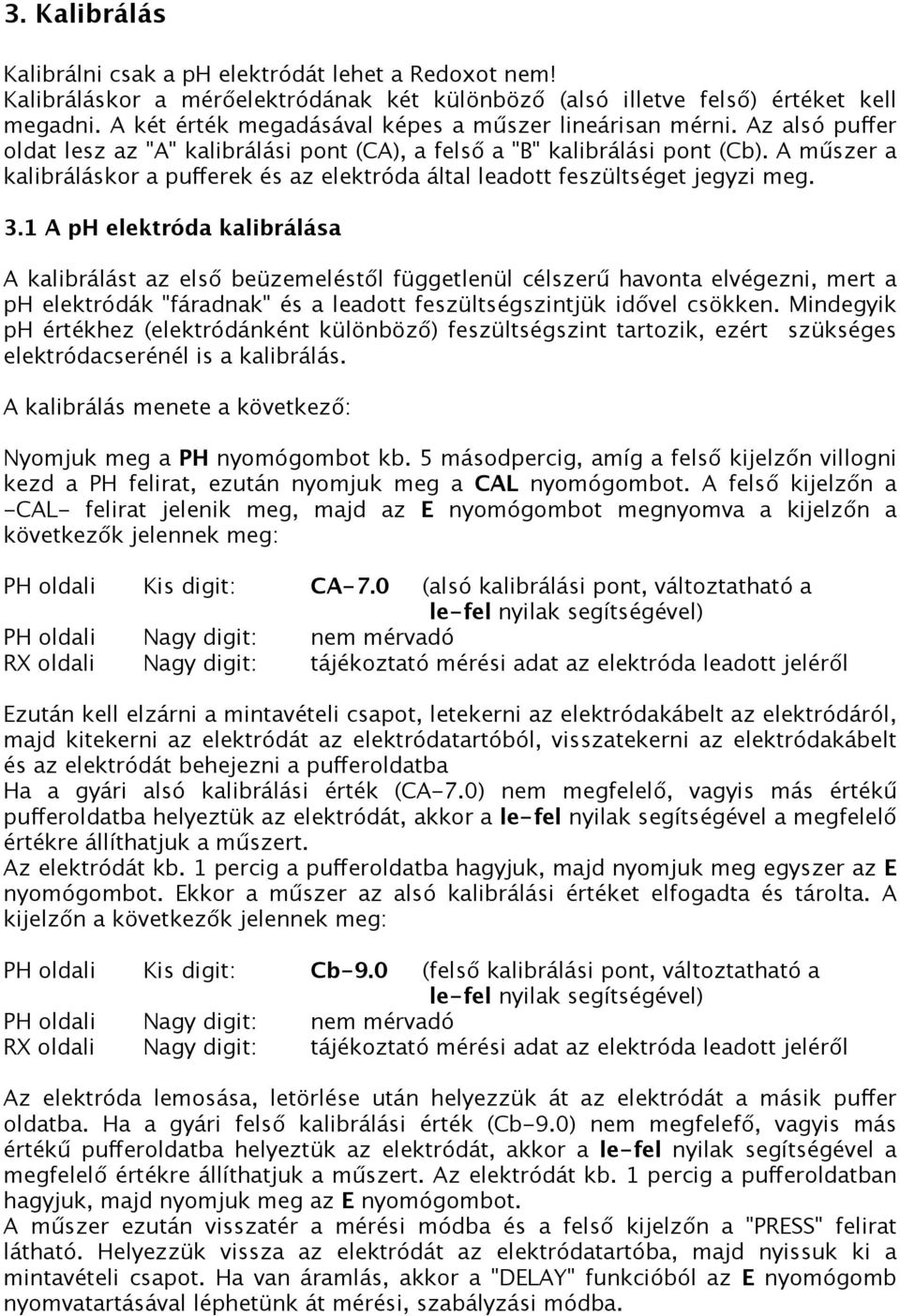

4 3. Kalibrálás Kalibrálni csak a ph elektródát lehet a Redoxot nem! Kalibráláskor a mérőelektródának két különböző (alsó illetve felső) értéket kell megadni. A két érték megadásával képes a műszer lineárisan mérni. Az alsó puffer oldat lesz az "A" kalibrálási pont (CA), a felső a "B" kalibrálási pont (Cb). A műszer a kalibráláskor a pufferek és az elektróda által leadott feszültséget jegyzi meg. 3.1 A ph elektróda kalibrálása A kalibrálást az első beüzemeléstől függetlenül célszerű havonta elvégezni, mert a ph elektródák "fáradnak" és a leadott feszültségszintjük idővel csökken. Mindegyik ph értékhez (elektródánként különböző) feszültségszint tartozik, ezért szükséges elektródacserénél is a kalibrálás. A kalibrálás menete a következő: Nyomjuk meg a PH nyomógombot kb. 5 másodpercig, amíg a felső kijelzőn villogni kezd a PH felirat, ezután nyomjuk meg a CAL nyomógombot. A felső kijelzőn a -CAL- felirat jelenik meg, majd az E nyomógombot megnyomva a kijelzőn a következők jelennek meg: PH oldali Kis digit: CA-7.0 (alsó kalibrálási pont, változtatható a le-fel nyilak segítségével) PH oldali Nagy digit: nem mérvadó RX oldali Nagy digit: tájékoztató mérési adat az elektróda leadott jeléről Ezután kell elzárni a mintavételi csapot, letekerni az elektródakábelt az elektródáról, majd kitekerni az elektródát az elektródatartóból, visszatekerni az elektródakábelt és az elektródát behejezni a pufferoldatba Ha a gyári alsó kalibrálási érték (CA-7.0) nem megfelelő, vagyis más értékű pufferoldatba helyeztük az elektródát, akkor a le-fel nyilak segítségével a megfelelő értékre állíthatjuk a műszert. Az elektródát kb. 1 percig a pufferoldatba hagyjuk, majd nyomjuk meg egyszer az E nyomógombot. Ekkor a műszer az alsó kalibrálási értéket elfogadta és tárolta. A kijelzőn a következők jelennek meg: PH oldali Kis digit: Cb-9.0 (felső kalibrálási pont, változtatható a le-fel nyilak segítségével) PH oldali Nagy digit: nem mérvadó RX oldali Nagy digit: tájékoztató mérési adat az elektróda leadott jeléről Az elektróda lemosása, letörlése után helyezzük át az elektródát a másik puffer oldatba. Ha a gyári felső kalibrálási érték (Cb-9.0) nem megfelefő, vagyis más értékű pufferoldatba helyeztük az elektródát, akkor a le-fel nyilak segítségével a megfelelő értékre állíthatjuk a műszert. Az elektródát kb. 1 percig a pufferoldatban hagyjuk, majd nyomjuk meg az E nyomógombot. A műszer ezután visszatér a mérési módba és a felső kijelzőn a "PRESS" felirat látható. Helyezzük vissza az elektródát az elektródatartóba, majd nyissuk ki a mintavételi csapot. Ha van áramlás, akkor a "DELAY" funkcióból az E nyomógomb nyomvatartásával léphetünk át mérési, szabályzási módba.

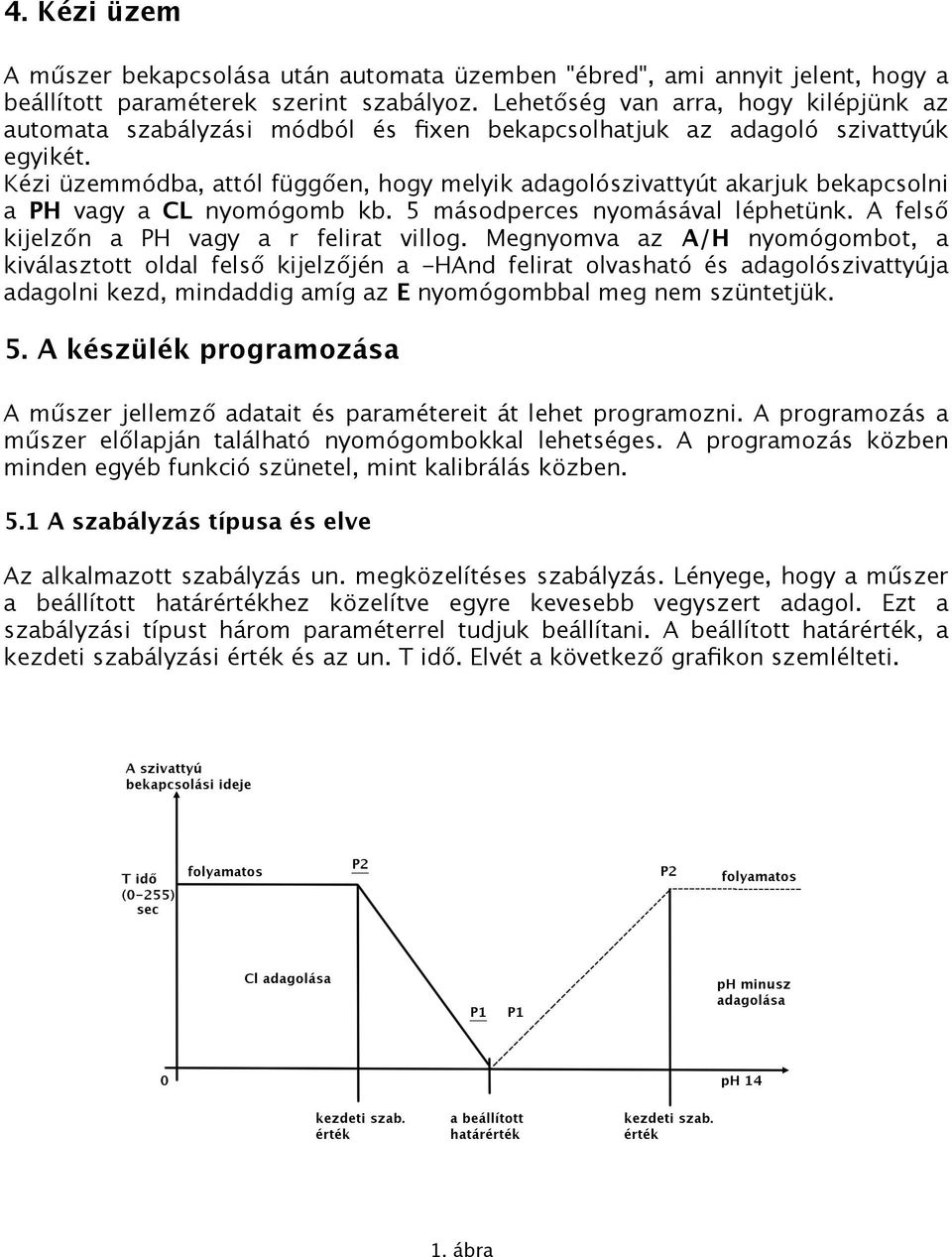

5 4. Kézi üzem A műszer bekapcsolása után automata üzemben "ébred", ami annyit jelent, hogy a beállított paraméterek szerint szabályoz. Lehetőség van arra, hogy kilépjünk az automata szabályzási módból és fixen bekapcsolhatjuk az adagoló szivattyúk egyikét. Kézi üzemmódba, attól függően, hogy melyik adagolószivattyút akarjuk bekapcsolni a PH vagy a CL nyomógomb kb. 5 másodperces nyomásával léphetünk. A felső kijelzőn a PH vagy a r felirat villog. Megnyomva az A/H nyomógombot, a kiválasztott oldal felső kijelzőjén a -HAnd felirat olvasható és adagolószivattyúja adagolni kezd, mindaddig amíg az E nyomógombbal meg nem szüntetjük. 5. A készülék programozása A műszer jellemző adatait és paramétereit át lehet programozni. A programozás a műszer előlapján található nyomógombokkal lehetséges. A programozás közben minden egyéb funkció szünetel, mint kalibrálás közben. 5.1 A szabályzás típusa és elve Az alkalmazott szabályzás un. megközelítéses szabályzás. Lényege, hogy a műszer a beállított határértékhez közelítve egyre kevesebb vegyszert adagol. Ezt a szabályzási típust három paraméterrel tudjuk beállítani. A beállított határérték, a kezdeti szabályzási érték és az un. T idő. Elvét a következő grafikon szemlélteti. 1. ábra

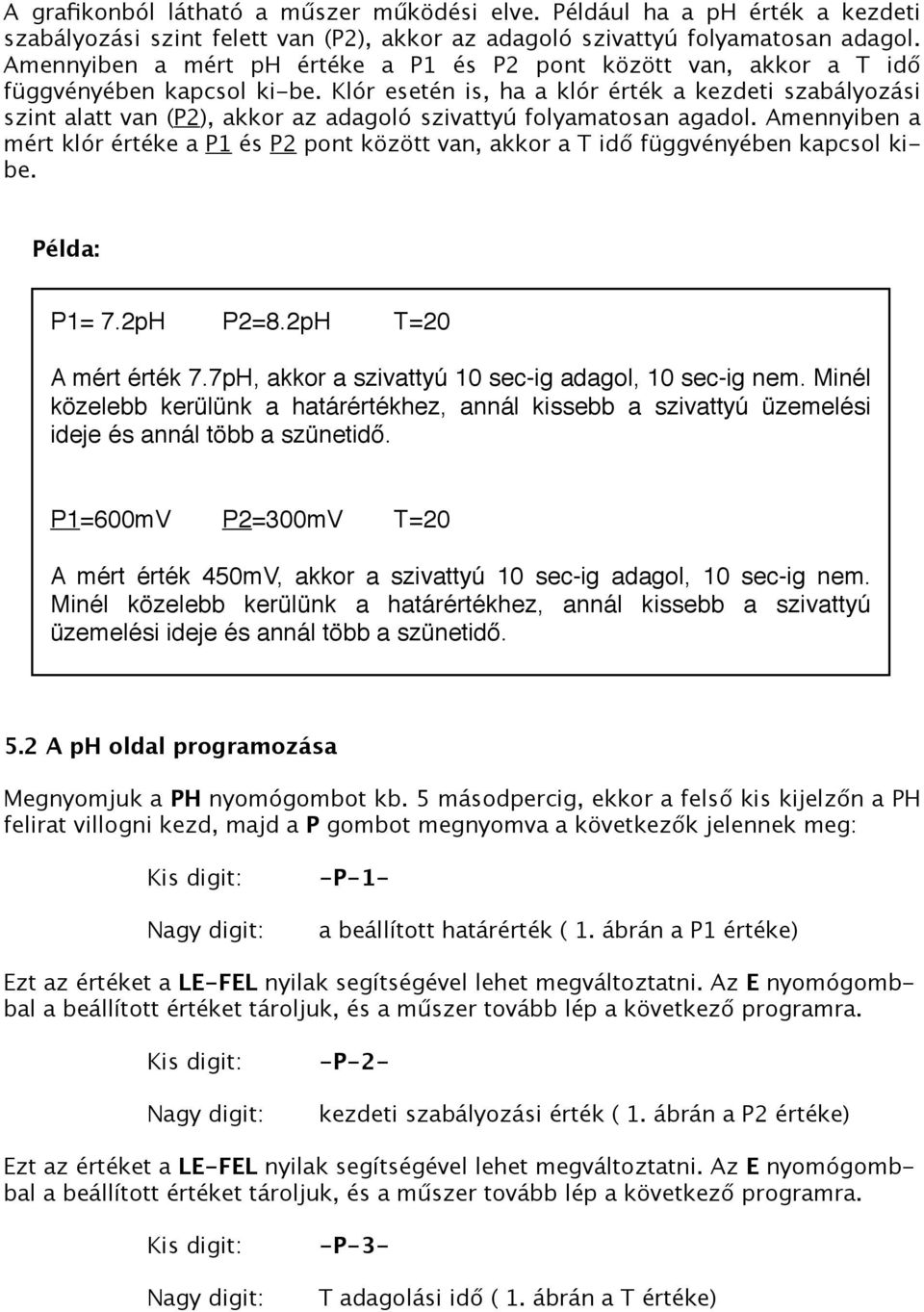

6 A grafikonból látható a műszer működési elve. Például ha a ph érték a kezdeti szabályozási szint felett van (P2), akkor az adagoló szivattyú folyamatosan adagol. Amennyiben a mért ph értéke a P1 és P2 pont között van, akkor a T idő függvényében kapcsol ki-be. Klór esetén is, ha a klór érték a kezdeti szabályozási szint alatt van (P2), akkor az adagoló szivattyú folyamatosan agadol. Amennyiben a mért klór értéke a P1 és P2 pont között van, akkor a T idő függvényében kapcsol kibe. Példa: P1= 7.2pH! P2=8.2pH!! T=20 A mért érték 7.7pH, akkor a szivattyú 10 sec-ig adagol, 10 sec-ig nem. Minél közelebb kerülünk a határértékhez, annál kissebb a szivattyú üzemelési ideje és annál több a szünetidő. P1=600mV! P2=300mV! T=20 A mért érték 450mV, akkor a szivattyú 10 sec-ig adagol, 10 sec-ig nem. Minél közelebb kerülünk a határértékhez, annál kissebb a szivattyú üzemelési ideje és annál több a szünetidő. 5.2 A ph oldal programozása Megnyomjuk a PH nyomógombot kb. 5 másodpercig, ekkor a felső kis kijelzőn a PH felirat villogni kezd, majd a P gombot megnyomva a következők jelennek meg: Kis digit: -P-1- Nagy digit: a beállított határérték ( 1. ábrán a P1 értéke) a beállított értéket tároljuk, és a műszer tovább lép a következő programra. Kis digit: -P-2- Nagy digit: kezdeti szabályozási érték ( 1. ábrán a P2 értéke) a beállított értéket tároljuk, és a műszer tovább lép a következő programra. Kis digit: -P-3- Nagy digit: T adagolási idő ( 1. ábrán a T értéke)

7 Ezt az értéket a LE-FEL nyilak segítségével lehet megváltoztatni. FONTOS!!! Amennyiben ezt az értéket 0-ra állítjuk, úgy a műszer a P-1 es pontban beállított értékig folyamatosan fog adagolni. Amikor elérte leáll és csak akkor indul újra, ha a mért érték a P-2 es pontban beállított fölé ér! Ez a szabályzási forma mágnesszeleppel történő adagolásnál ajánlott! Az E nyomógombbal a beállított értéket tároljuk, és a műszer tovább lép a következő programra. Kis digit: -P-4- Nagy digit: ph magas riasztási érték a beállított értéket tároljuk, és a műszer visszatér szabályozási funkcióba. Ha mért érték a P-4 ben beállított érték felett van akkor a műszer nem adagol. 5.3 A redox oldal programozása Megnyomjuk a CL nyomógombot kb. 5 másodpercig, ekkor a felső kis kijelzőn az r felirat villogni kezd, majd a P gombot megnyomva a következők jelennek meg: Kis digit: -P-1- Nagy digit: a beállított határérték ( 1. ábrán a P1 értéke) a beállított értéket tároljuk, és a műszer tovább lép a következő programra. Kis digit: -P-2- Nagy digit: kezdeti szabályozási érték ( 1. ábrán a P2 értéke) a beállított értéket tároljuk, és a műszer tovább lép a következő programra. Kis digit: -P-3- Nagy digit: T adagolási idő ( 1. ábrán a T értéke) Ezt az értéket a LE-FEL nyilak segítségével lehet megváltoztatni.

8 FONTOS!!! Amennyiben ezt az értéket 0-ra állítjuk, úgy a műszer a P-1 es pontban beállított értékig folyamatosan fog adagolni. Amikor elérte leáll és csak akkor indul újra, ha a mért érték a P-2 es pontban beállított alá ér! Ez a szabályzási forma mágnesszeleppel történő adagolásnál ajánlott! Az E nyomógombbal a beállított értéket tároljuk, és a műszer tovább lép a következő programra. Kis digit: -P-4- Nagy digit: redox alacsony riasztási érték a beállított értéket tároljuk, és a műszer visszatér szabályozási funkcióba. Ha mért érték a P-4 ben beállított érték alatt van akkor a műszer nem adagol. 6. Riasztások A készülék öt esetben képes riasztani: 1: A mért ph érték meghaladja a -P-4- pontban beállított szintet. Ekkor a kis kijelzőn megjelenik a PH-HI felirat és meghúz az ALARM kimenet. 2: A mért redox értéke alacsonyabb a -P-4- pontban beállított szintnél. Ekkor a kis kijelzőn megjelenik a R--LO felirat és meghúz az ALARM kimenet. 3: Az áramlás megszünésekor a kijelzőn a PRESS felirat jelenik meg. 4: Az adagolás közben elfogy a ph minusz. Ekkor a kis kijelzőn megjelenik a tart1 felirat és maghúz az ALARM kimenet. 5: Az adagolás közben elfogy a klór. Ekkor a kis kijelzőn megjelenik a tart2 felirat és meghúz az ALARM kimenet.

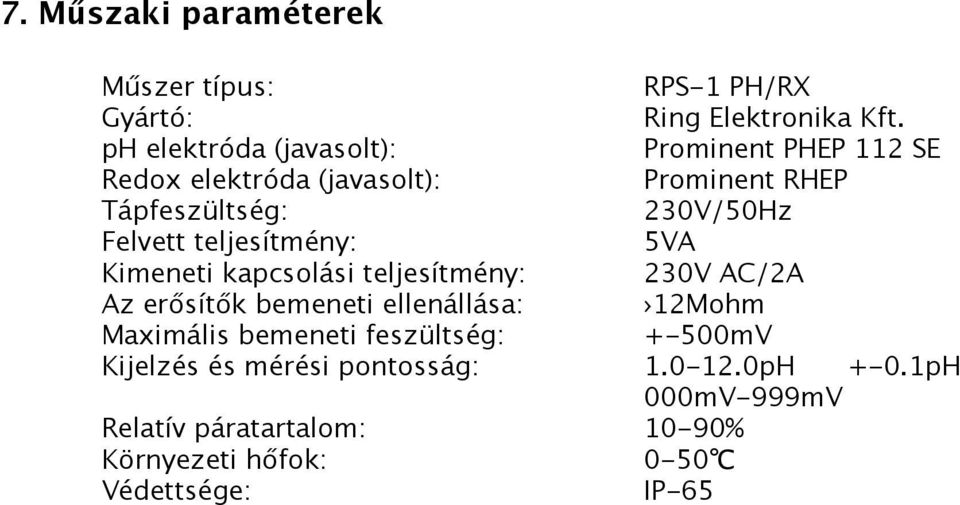

9 7. Műszaki paraméterek Műszer típus: RPS-1 PH/RX Gyártó: Ring Elektronika Kft. ph elektróda (javasolt): Prominent PHEP 112 SE Redox elektróda (javasolt): Prominent RHEP Tápfeszültség: 230V/50Hz Felvett teljesítmény: 5VA Kimeneti kapcsolási teljesítmény: 230V AC/2A Az erősítők bemeneti ellenállása: 12Mohm Maximális bemeneti feszültség: +-500mV Kijelzés és mérési pontosság: pH +-0.1pH 000mV-999mV Relatív páratartalom: 10-90% Környezeti hőfok: 0-50 Védettsége: IP-65
