Geotermikus energia projektek Mórahalmon

Átírás

1 Geotermikus energia projektek Mórahalmon Mórahalom Város Önkormányzata Pásztor József Zoltán Okl. olajmérnök, CEM

2 Meglévı Gyógyfürdıi termálkútjaink B-40 (1270 m, 69 0 C, 410l/perc) B13-as kút (660 m, 39 0 C, 340l/perc)

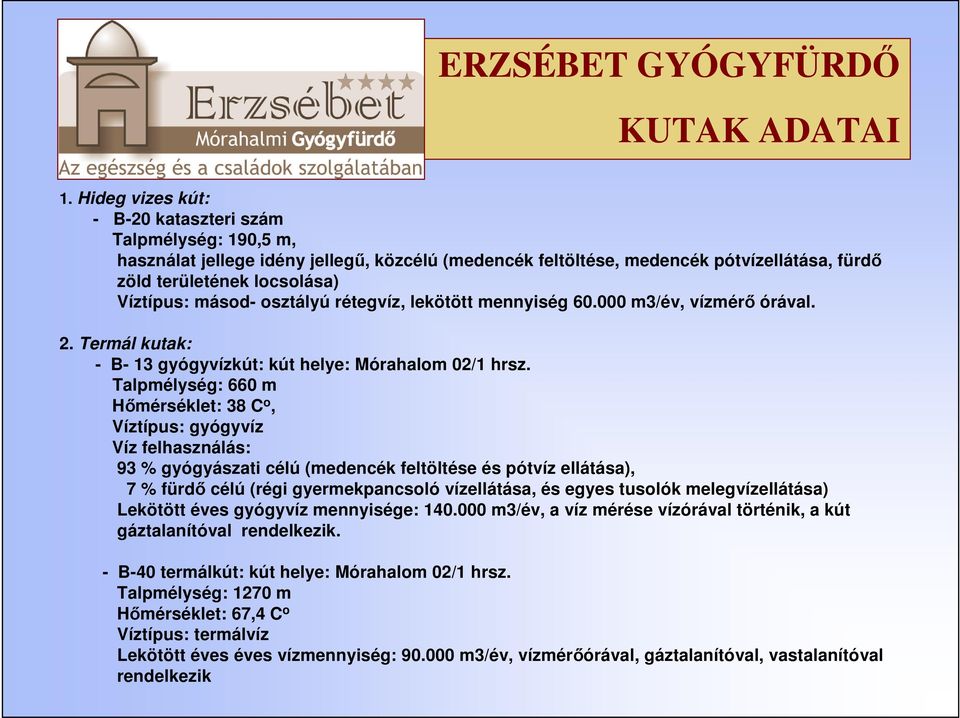

3 ERZSÉBET GYÓGYFÜRDİ KUTAK ADATAI 1. Hideg vizes kút: - B-20 kataszteri szám Talpmélység: 190,5 m, használat jellege idény jellegő, közcélú (medencék feltöltése, medencék pótvízellátása, fürdı zöld területének locsolása) Víztípus: másod- osztályú rétegvíz, lekötött mennyiség m3/év, vízmérı órával. 2. Termál kutak: - B- 13 gyógyvízkút: kút helye: Mórahalom 02/1 hrsz. Talpmélység: 660 m Hımérséklet: 38 C o, Víztípus: gyógyvíz Víz felhasználás: 93 % gyógyászati célú (medencék feltöltése és pótvíz ellátása), 7 % fürdı célú (régi gyermekpancsoló vízellátása, és egyes tusolók melegvízellátása) Lekötött éves gyógyvíz mennyisége: m3/év, a víz mérése vízórával történik, a kút gáztalanítóval rendelkezik. - B-40 termálkút: kút helye: Mórahalom 02/1 hrsz. Talpmélység: 1270 m Hımérséklet: 67,4 C o Víztípus: termálvíz Lekötött éves éves vízmennyiség: m3/év, vízmérıórával, gáztalanítóval, vastalanítóval rendelkezik

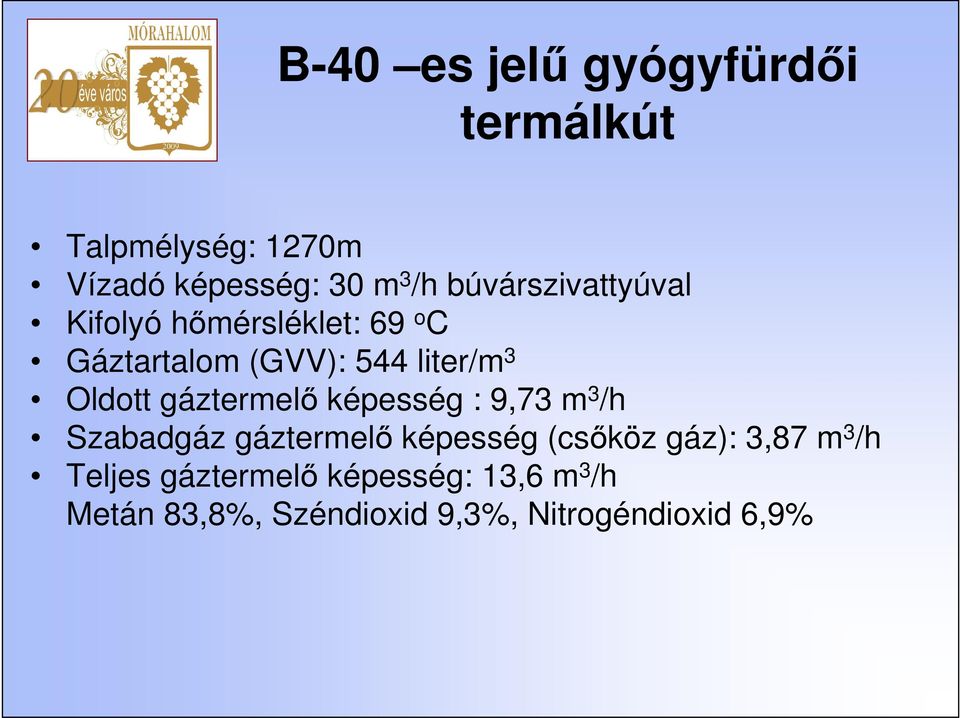

4 B-40 es jelő gyógyfürdıi termálkút Talpmélység: 1270m Vízadó képesség: 30 m 3 /h búvárszivattyúval Kifolyó hımérsléklet: 69 o C Gáztartalom (GVV): 544 liter/m 3 Oldott gáztermelı képesség : 9,73 m 3 /h Szabadgáz gáztermelı képesség (csıköz gáz): 3,87 m 3 /h Teljes gáztermelı képesség: 13,6 m 3 /h Metán 83,8%, Széndioxid 9,3%, Nitrogéndioxid 6,9%

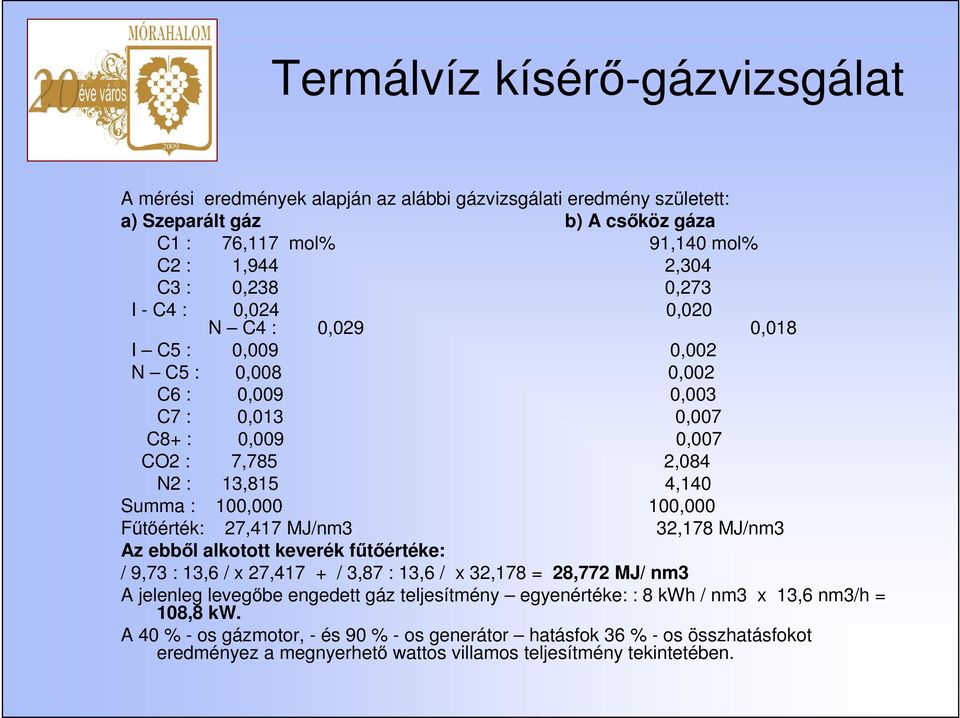

5 Termálvíz kísérı-gázvizsgálat A mérési eredmények alapján az alábbi gázvizsgálati eredmény született: a) Szeparált gáz b) A csıköz gáza C1 : 76,117 mol% 91,140 mol% C2 : 1,944 2,304 C3 : 0,238 0,273 I - C4 : 0,024 N C4 : 0,029 0,020 0,018 I C5 : 0,009 0,002 N C5 : 0,008 0,002 C6 : 0,009 0,003 C7 : 0,013 0,007 C8+ : 0,009 0,007 CO2 : 7,785 2,084 N2 : 13,815 4,140 Summa : 100, ,000 Főtıérték: 27,417 MJ/nm3 32,178 MJ/nm3 Az ebbıl alkotott keverék főtıértéke: / 9,73 : 13,6 / x 27,417 + / 3,87 : 13,6 / x 32,178 = 28,772 MJ/ nm3 A jelenleg levegıbe engedett gáz teljesítmény egyenértéke: : 8 kwh / nm3 x 13,6 nm3/h = 108,8 kw. A 40 % - os gázmotor, - és 90 % - os generátor hatásfok 36 % - os összhatásfokot eredményez a megnyerhetı wattos villamos teljesítmény tekintetében.

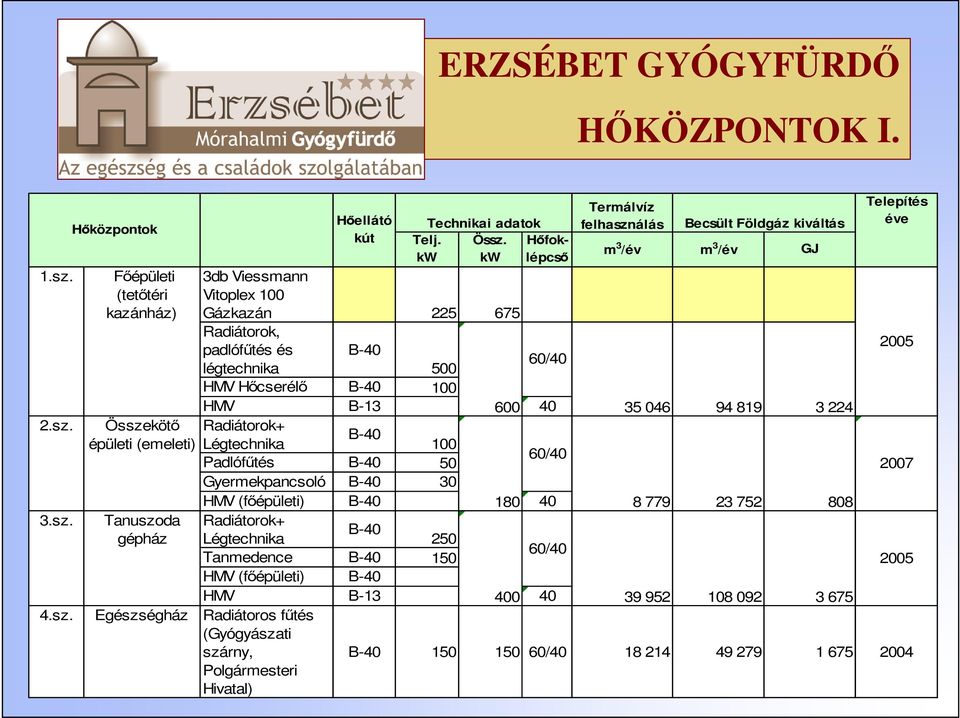

6 ERZSÉBET GYÓGYFÜRDİ HİKÖZPONTOK I. 1.sz. 2.sz. 3.sz. Hıközpontok Fıépületi (tetıtéri kazánház) Összekötı épületi (emeleti) Tanuszoda gépház 4.sz. Egészségház Radiátoros főtés (Gyógyászati szárny, Polgármesteri Hivatal) Hıellátó kút Technikai adatok Össz. kw Telj. kw Hıfoklépcsı Termálvíz felhasználás 3db Viessmann Vitoplex 100 Gázkazán Radiátorok, padlófőtés és B-40 légtechnika /40 HMV Hıcserélı B HMV B Radiátorok+ B-40 Légtechnika /40 Padlófőtés B Gyermekpancsoló B HMV (fıépületi) B Radiátorok+ B-40 Légtechnika /40 Tanmedence B HMV (fıépületi) B-40 HMV B Becsült Földgáz kiváltás m 3 /év m 3 /év GJ Telepítés éve B /

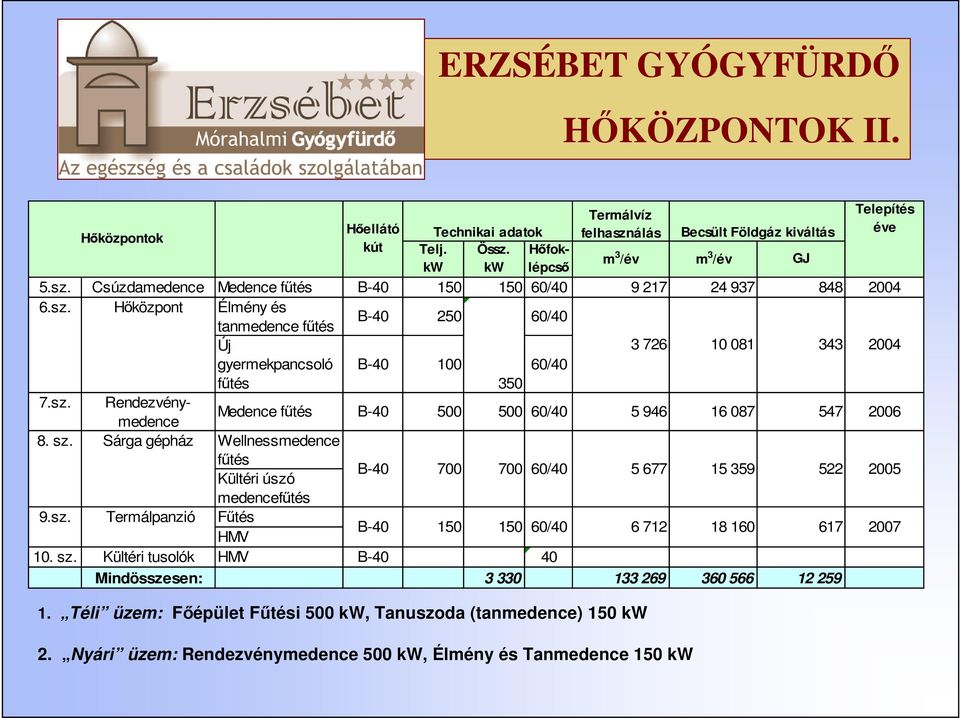

7 ERZSÉBET GYÓGYFÜRDİ HİKÖZPONTOK II. 6.sz. Telj. Össz. Hıfoklépcsı m 3 /év m 3 /év GJ kw kw 5.sz. Csúzdamedence Medence főtés B / sz. Rendezvénymedence 8. sz. Sárga gépház 9.sz. Hıközpontok Hıközpont Termálpanzió Élmény és tanmedence főtés Új gyermekpancsoló főtés B /40 B / Medence főtés B / Wellnessmedence főtés Kültéri úszó medencefőtés Főtés HMV Hıellátó kút B / B-40 Technikai adatok Termálvíz felhasználás Becsült Földgáz kiváltás sz. Kültéri tusolók HMV B Mindösszesen: / Téli üzem: Fıépület Főtési 500 kw, Tanuszoda (tanmedence) 150 kw 2. Nyári üzem: Rendezvénymedence 500 kw, Élmény és Tanmedence 150 kw Telepítés éve

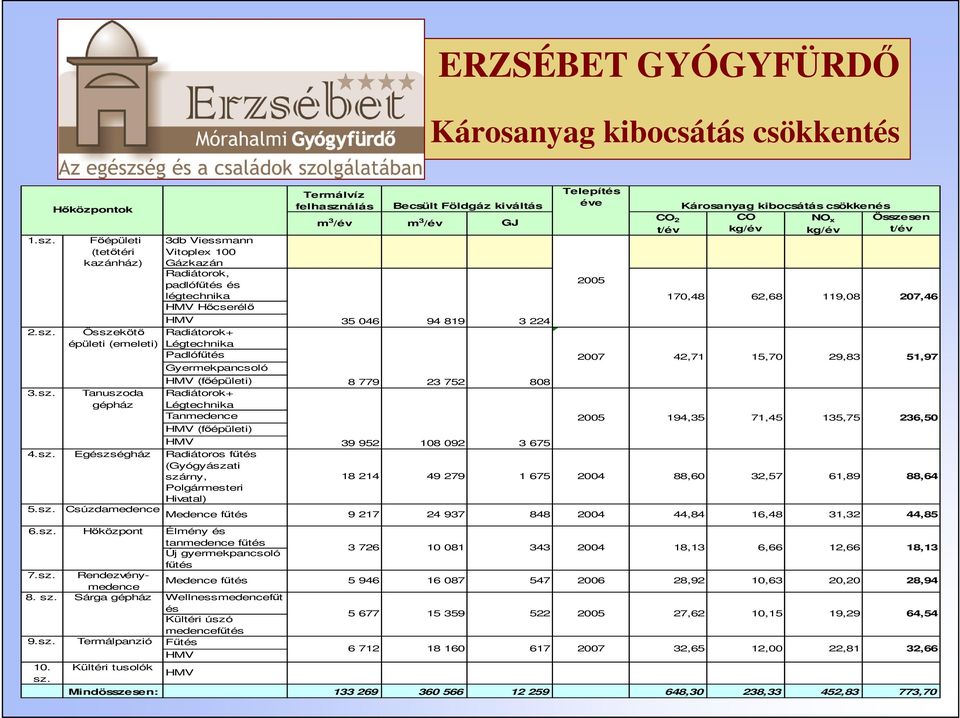

8 ERZSÉBET GYÓGYFÜRDİ Károsanyag kibocsátás csökkentés 1.sz. Fıépületi (tetıtéri kazánház) 2.sz. 3.sz. 3db Viessmann Vitoplex 100 Gázkazán Radiátorok, padlófőtés és légtechnika HMV Hıcserélı HMV Radiátorok+ Légtechnika Padlófőtés Gyermekpancsoló HMV (fıépületi) Radiátorok+ Légtechnika Tanmedence HMV (fıépületi) m 3 /év m 3 /év GJ CO 2 t/év Károsanyag kibocsátás csökkenés CO NO x kg/év kg/év Összesen t/év HMV sz. Egészségház Radiátoros főtés (Gyógyászati szárny, ,60 32,57 61,89 88,64 Polgármesteri Hivatal) 5.sz. Csúzdamedence Medence főtés ,84 16,48 31,32 44,85 6.sz. 7.sz. Rendezvénymedence 8. sz. Sárga gépház 10. sz. Hıközpontok Összekötı épületi (emeleti) Tanuszoda gépház Hıközpont 9.sz. Termálpanzió Kültéri tusolók Élmény és tanmedence főtés Új gyermekpancsoló főtés Medence főtés ,92 10,63 20,20 28,94 Wellnessmedencefőt és Kültéri úszó medencefőtés Főtés HMV HMV Termálvíz felhasználás Becsült Földgáz kiváltás Telepítés éve Mindösszesen: ,30 238,33 452,83 773, ,48 42,71 194,35 18,13 27,62 32,65 62,68 15,70 71,45 6,66 10,15 12,00 119,08 29,83 135,75 12,66 19,29 22,81 207,46 51,97 236,50 18,13 64,54 32,66

9 Termálvíz energetikai célú hasznosítása Mórahalmi Geotermikus kaszkádrendszer Kódszám: KEOP

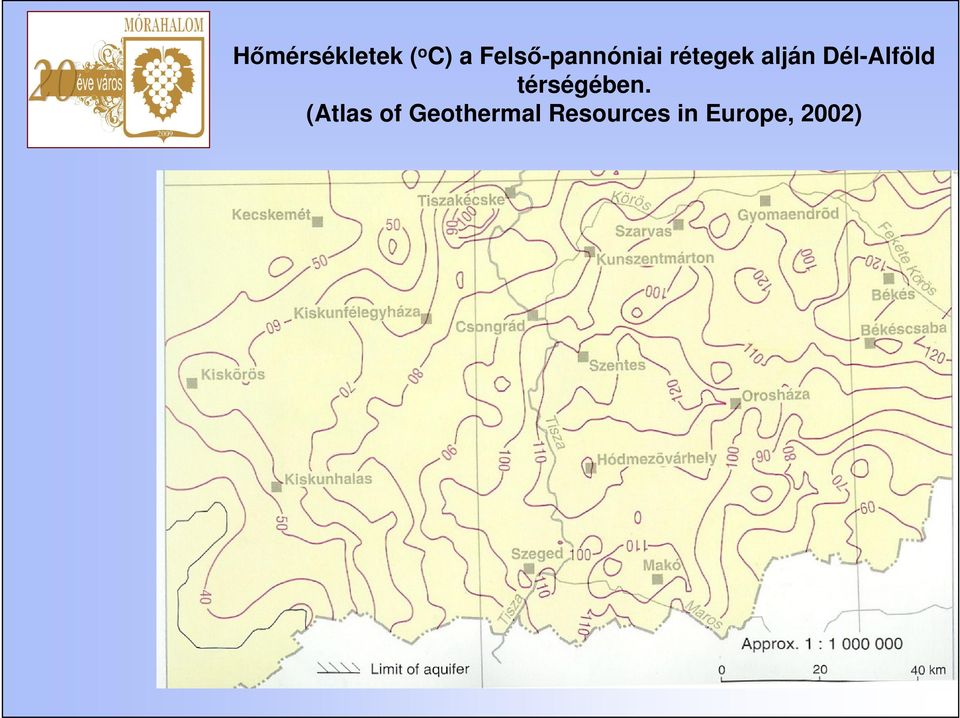

10 Hımérsékletek ( o C) a Felsı-pannóniai rétegek alján Dél-Alföld térségében. (Atlas of Geothermal Resources in Europe, 2002)

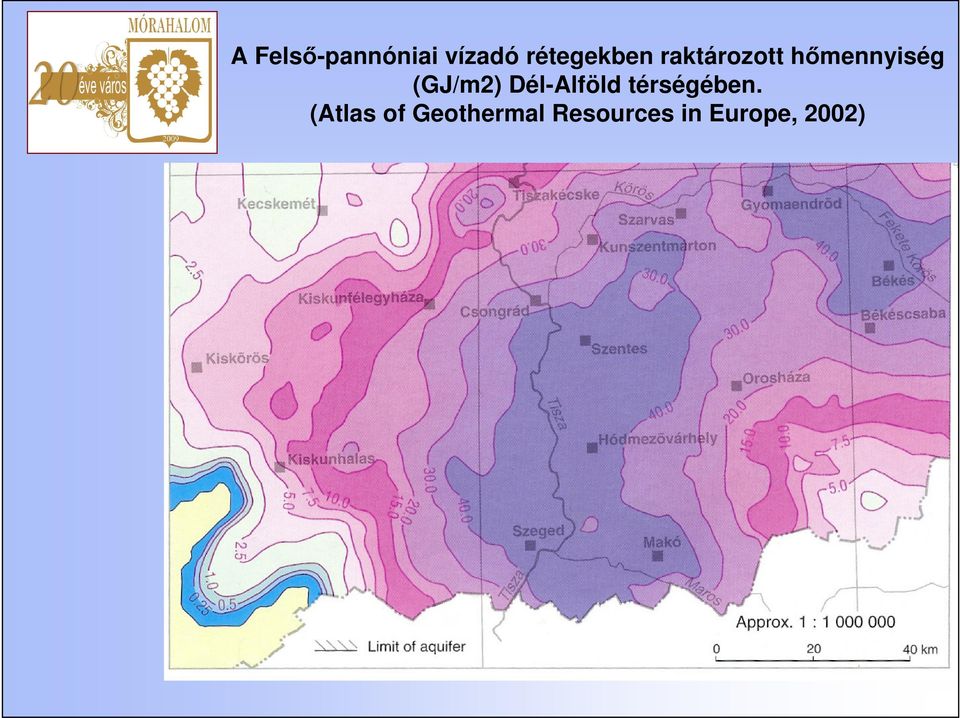

11 A Felsı-pannóniai vízadó rétegekben raktározott hımennyiség (GJ/m2) Dél-Alföld térségében. (Atlas of Geothermal Resources in Europe, 2002)

12 Tervezés megvalósítása INTERREG program keretében Európai Uniós társfinanszírozásból : Kódszám: HUROSCG/06/02 Mórahalom feladatai geotermikus kaszkádrendszer tervezésében Engedélyes tervek Megvalósíthatósági tanulmány Környezeti hatásvizsgálat a mőszaki tervekhez Mőszaki kiviteli tervdokumentáció elkészítése, (energetikai,- hı,- és vízgépészeti mőszaki tervek

13 A tervezési projektben együttmőködı Partnerek Geotermikus Koordinációs és Innovációs Alapítvány (Fıkedvezményezett) Szegedi Tudományegyetem Magyar Geológiai Szolgálat, Dél-alföldi Területi Hivatala Szerbiai partnerek (Újvidéki, Belgrádi Egyetem, Palics-Ludas Önk.Vajdasági Energetikai Fıosztály)

14 Kivitelezés megvalósítása Környezet és Energia Operatív Program támogatásával Kódszám: KEOP A kivitelezés megvalósításának ideje: Támogató: Nemzeti Fejlesztési Ügynökség Közremőködı szervezet: Energiaközpont Nonprofit Kft.

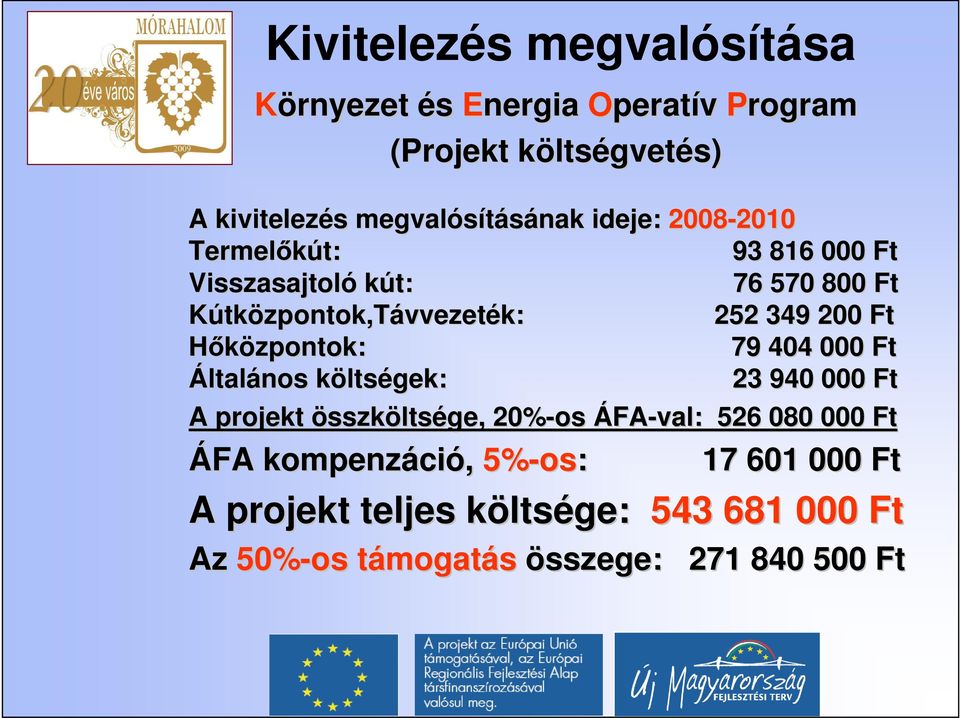

15 Kivitelezés megvalósítása Környezet és Energia Operatív Program (Projekt költségvetés) A kivitelezés s megvalósításának ideje: Termelıkút: Ft Visszasajtoló kút: Ft Kútközpontok,Távvezeték: Ft Hıközpontok: Ft Általános költségek: Ft A projekt összköltsége,, 20%-os ÁFA-val val: Ft ÁFA kompenzáció, 5%-os os: : Ft A projekt teljes költsége: Ft Az 50%-os támogatás összege: Ft

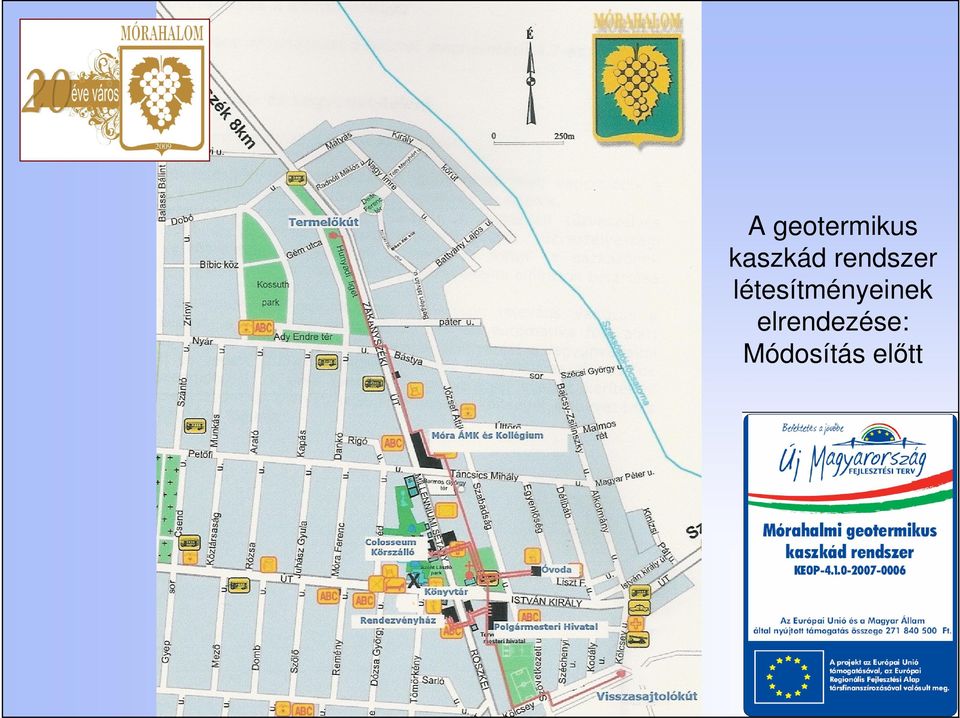

16 A geotermikus kaszkád rendszer létesítményeinek elrendezése: Módosítás elıtt

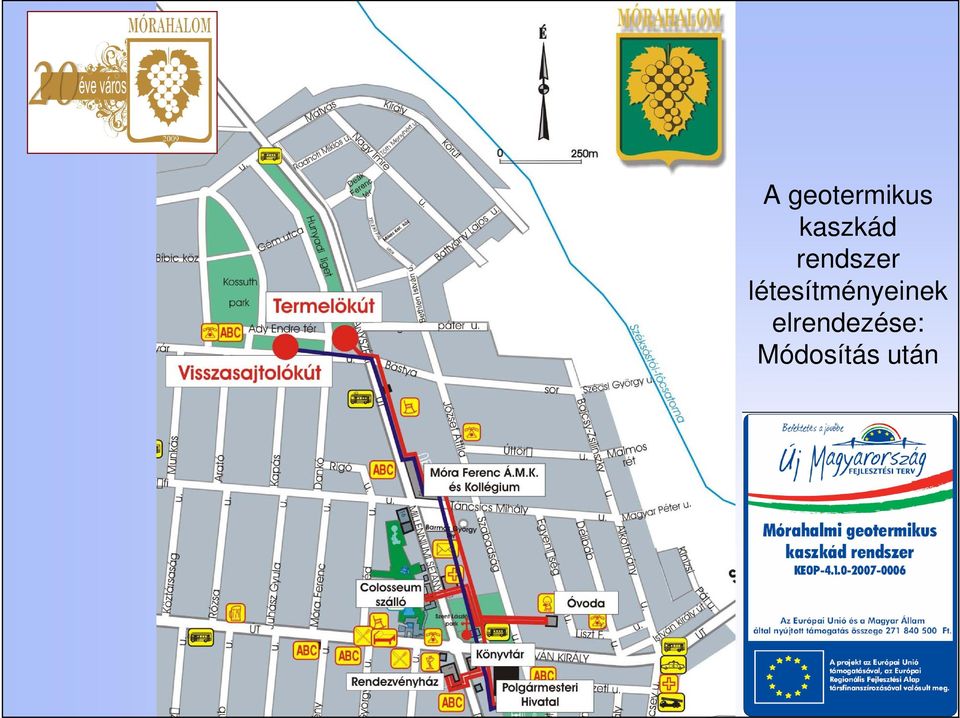

17 A geotermikus kaszkád rendszer létesítményeinek elrendezése: Módosítás után

18 Kutak Csövezése

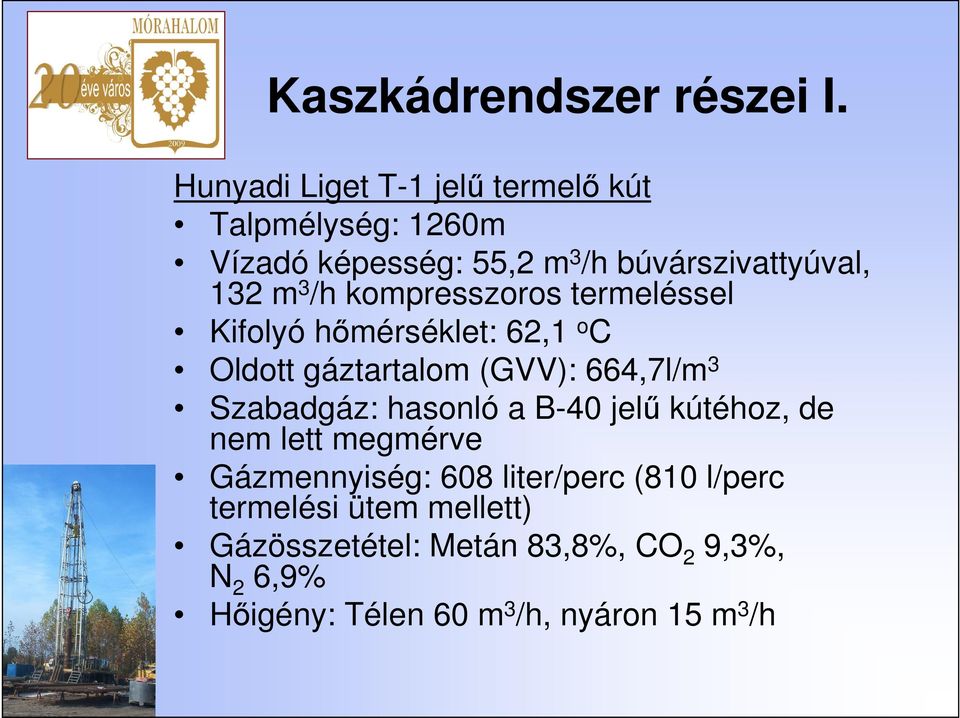

19 Kaszkádrendszer részei I. Hunyadi Liget T-1 jelő termelı kút Talpmélység: 1260m Vízadó képesség: 55,2 m 3 /h búvárszivattyúval, 132 m 3 /h kompresszoros termeléssel Kifolyó hımérséklet: 62,1 o C Oldott gáztartalom (GVV): 664,7l/m 3 Szabadgáz: hasonló a B-40 jelő kútéhoz, de nem lett megmérve Gázmennyiség: 608 liter/perc (810 l/perc termelési ütem mellett) Gázösszetétel: Metán 83,8%, CO 2 9,3%, N 2 6,9% Hıigény: Télen 60 m 3 /h, nyáron 15 m 3 /h

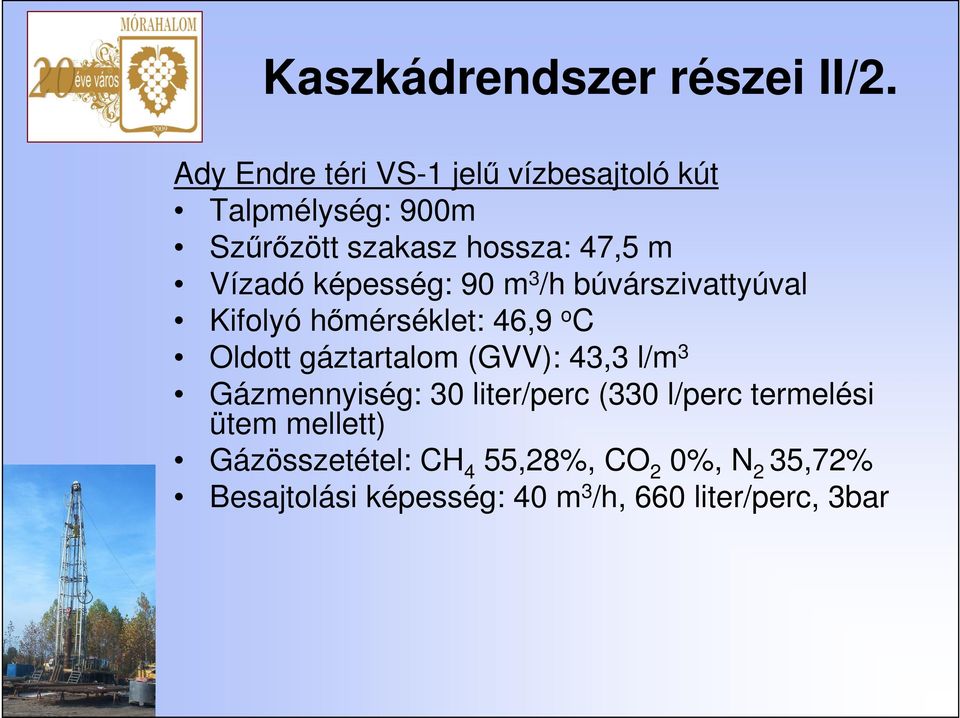

20 Kaszkádrendszer részei II/2. Ady Endre téri VS-1 jelő vízbesajtoló kút Talpmélység: 900m Szőrızött szakasz hossza: 47,5 m Vízadó képesség: 90 m 3 /h búvárszivattyúval Kifolyó hımérséklet: 46,9 o C Oldott gáztartalom (GVV): 43,3 l/m 3 Gázmennyiség: 30 liter/perc (330 l/perc termelési ütem mellett) Gázösszetétel: CH 4 55,28%, CO 2 0%, N 2 35,72% Besajtolási képesség: 40 m 3 /h, 660 liter/perc, 3bar

21 Kaszkádrendszer részei III. Hıközpontok Gondozási Központ Móra F. ÁMK és Kollégium Móra F. ÁMK Sportcsarnok Colosseum Hotel Óvoda Családi Napközi és Bölcsıde Gólyás Ház: 1. Aranyszöm Rendezvényház 2. Tóth Menyhért Könyvtár, Ifjúsági Ház 3. Új Polgármesteri Hivatal 4. Fenntartható Élet és Fejlıdés Háza 5. ETIK Ház

22 Kaszkádrendszer részei III/1. Hıközpontok Energetikai Adatai 1. sz. Főtés HMV Telj. kw Össz. kw liter/perc C-fok liter/perc C-fok 2. sz. Móra Ferenc Általános Főtés ,79 62,0 138,60 62,1 3.sz. 4.sz. 5.sz. 6. sz. Hıközpontok Gondozási Központ Mővelıdési Központ és Iskola, Kollégium Sportcsarnok és Barmos Gy. Iskola Colosseum Szálló Óvoda, Családi Napközi és Bölcsöde Gólyás Ház (Új Város központ) Mindösszesen: Főtött m 2 210, , , ,0 HMV 40 23,92 62,0 9,56 62,1 Főtés+HMV ,25 62,0 54,96 62,1 Főtés ,33 62,0 191,17 62,1 HMV ,00 62,0 95,58 62,1 Medence ,0 62,1 Főtés 260 HMV Tervezési (beépített) 23,92 62,0 155,46 62,0 Főtés ,29 62,0 310,65 62,1 HMV ,25 62,0 35,84 62, ,20 920,00 Üzemi termálvíz használat 9,56 62,1 62,13 62,1

23 Kaszkádrendszer részei III/2. Hıközpontok Indikátor Adatai Hıközpontok Gondozási Központ m3/év GJ/év m3/év GJ/év CO 2 t/év CO kg/év NO x kg/év Összesen t/év Móra Ferenc Általános Mővelıdési Központ és Iskola, Kollégium ,91 52,90 98,66 173,55 Sportcsarnok és Barmos Gy. iskola ,25 25,27 47,12 82,89 Colosseum wellness és konferenciaszálló Éves fogyasztás Gázkiváltás Károsanyag kibocsátás csökkenés ,00 443,51 164,16 306,18 538,59 Óvoda, Családi Napközi és Bölcsöde ,46 18,31 39,20 61,63 Új Polgármesteri Hivatal ,33 35,72 66,54 123,00 FÉF Ház 0,00 Cacao Club Ifjúsági Ház, Tóth Menyhért Könyvtár ,76 6,20 13,28 20,88 Aranyszöm Rendezvényház ,22 15,99 34,25 53,85 ETIK Ház Mindösszesen: 0, ,45 318,55 605, ,39

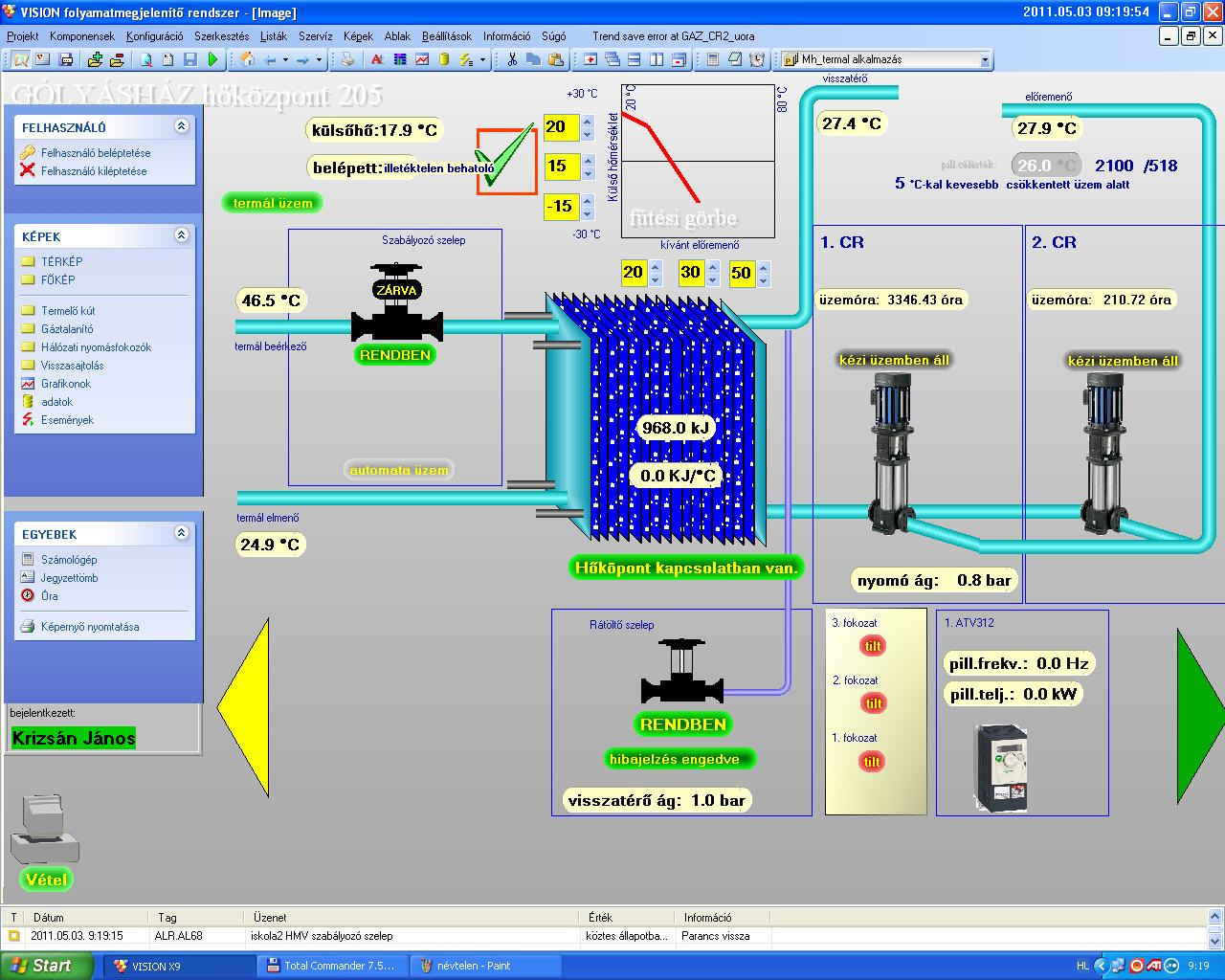

24 Kaszkádrendszer Távvezérlés

30 FP7 GEOCOM Concerto projekt terület, Mórahalom

31 FP7 GEOCOM Concerto projekt, Mórahalom CHP gázmotoros generátor telepítése a Hunyadi ligetben CHP gázmotoros generátor telepítése a Mórahalmi Szent Erzsébet Gyógyfürdıben Fotoelektromos napcellák telepítése a Buszállomás tetıszerkezetére LED-es térvilágítás telepítése Móra Ferenc ÁMK és Iskola hıszigetelése és nyílászáróinak telepítése, valamint Napkollektoros HMV elıállítás Óvoda és Családi Napközi nyílászáróinak telepítése, valamint Napkollektoros HMV elıállítás Hıszivattyús hıközpont építése az Új Város központban a termálvíz maradékhı hasznosítására (35 0 C 20 0 C)

32 EGT Norvég Mintaprojekt

33 EGT Norvég Mintaprojekt Telepítés, beépítés

34 EGT Norvég Mintaprojekt TT-2 termelı kút: Talpmélység: 1255m Vízadó képesség: 60,0 m 3 /h búvárszivattyúval, 132 m 3 /h kompresszoros termeléssel Kifolyó hımérséklet: 59,7 o C Oldott gáztartalom (GVV): 52,28l/m 3 Gázmennyiség: 101,97 liter/perc Gázösszetétel: Metán 80,6%, CO 2 10,83%, N 2 8,57% Hıigény: Télen 60 m 3 /h, nyáron 15 m 3 /h

35 EGT Norvég Mintaprojekt VS-2 vízbesajtoló kút: Talpmélység: 940m Szőrızött szakasz hossza: 87,0 m Vízadó képesség: 120 m 3 /h búvárszivattyúval Kifolyó hımérséklet: 44,5 o C Oldott gáztartalom (GVV): 43,3 l/m 3 Gázmennyiség: 78 liter/perc (320 l/perc termelési ütem mellett) Besajtolási képesség: kb m 3 /h

36 Termálfalu beépítési terv

37 A Termálfalu tervezett részei fürdıház; gátırház; emlékpark; kalandpark; sportközpont; Üdülıfalu (Termálfalu); lovasközpont; termálgépészeti építmények;

38 CH-meddı kutak geotermikus hasznosítása Ásotthalom-É3 jelő kút: Talpmélység: 2150m (tervezett: 2300m) Meddı, rétegvizsgálat nélkül Kútból 700m-ig ipari és termálvíz nyerhetı Vízadó réteg: Felsı pannon homokkı (zöldesszürke agyag, agyagmárga, aleurit és világosszürke homok, laza homokkı váltakozik, lignit csíkokkal) Kútszerkezet: 13 3/8 beléscsı 34m-ig 8 5/8 beléscsı 805m-ig Védıcementdugó: 706m-ben

39 CH-meddı kutak geotermikus hasznosítása Móhalom, Móra-2 jelő kút: Talpmélység: 1468m (tervezett: 1800m) Meddı, rétegvizsgálatok után Kútból 700m-ig ipari és termálvíz nyerhetı Vízadó réteg: 1212,5 1217,5 m Alsó pannon homokkı, 1,9 g/liter sótartalmú CHgáznyomos rétegvíz m Miocén dolomit, 5,5 g/liter sótartalmú CH-gáznyomos rétegvíz, réteghımérséklet 101,1 0 C Kútszerkezet: 13 3/8 beléscsı 45m-ig 9 5/8 beléscsı 608,5m-ig 7 beléscsı 1271,5m-ig 6 beléscsı 1271,5-1468m-ig Zárócementdugó: 1130,5-1217m-ben Felette: 1,1 kg/dm 3 fajsúlyú fúrási iszap

40 Köszönöm a figyelmet Pásztor József Zoltán projektmenedzser Mórahalom Város Önkormányzata 6782 Mórahalom, Millenniumi sétány 2. Tel.: 36/ Fax.:36/
