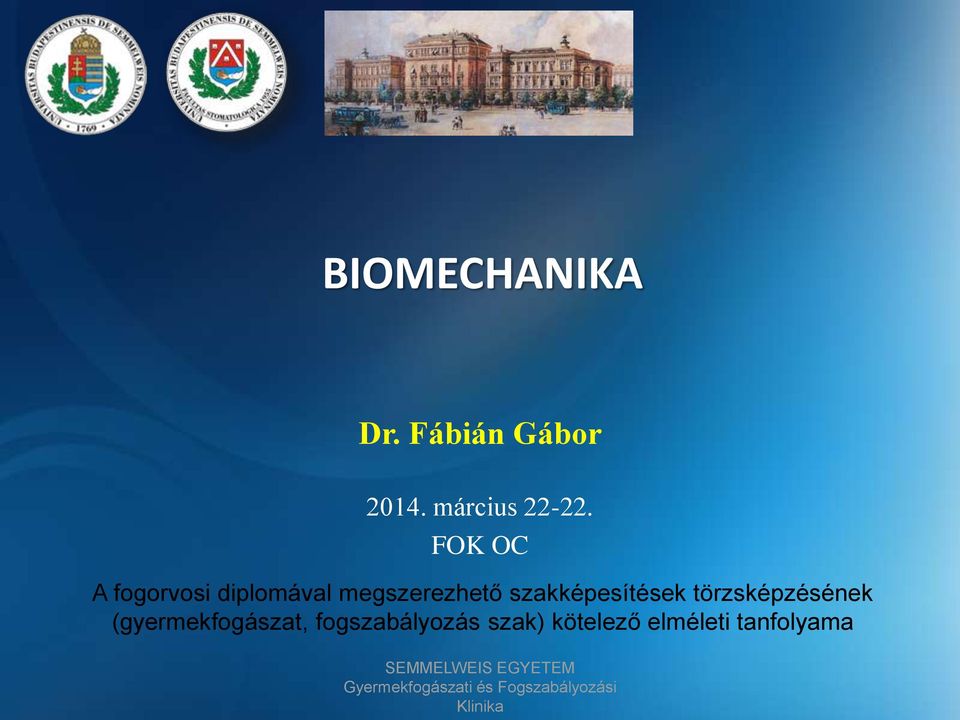

1 BIOMECHANIKA Dr. Fábián Gábor március FOK OC A fogorvosi diplomával megszerezhető szakképesítések törzsképzésének (gyermekfogászat, fogszabályozás szak) kötelező elméleti tanfolyama SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

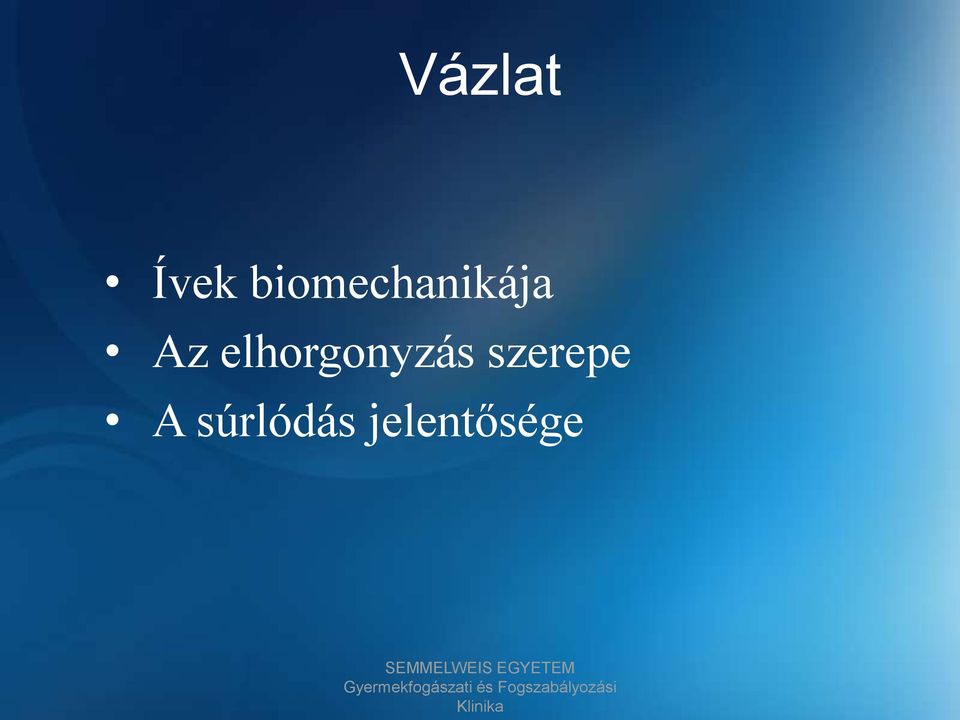

2 Vázlat Ívek biomechanikája Az elhorgonyzás szerepe A súrlódás jelentősége SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

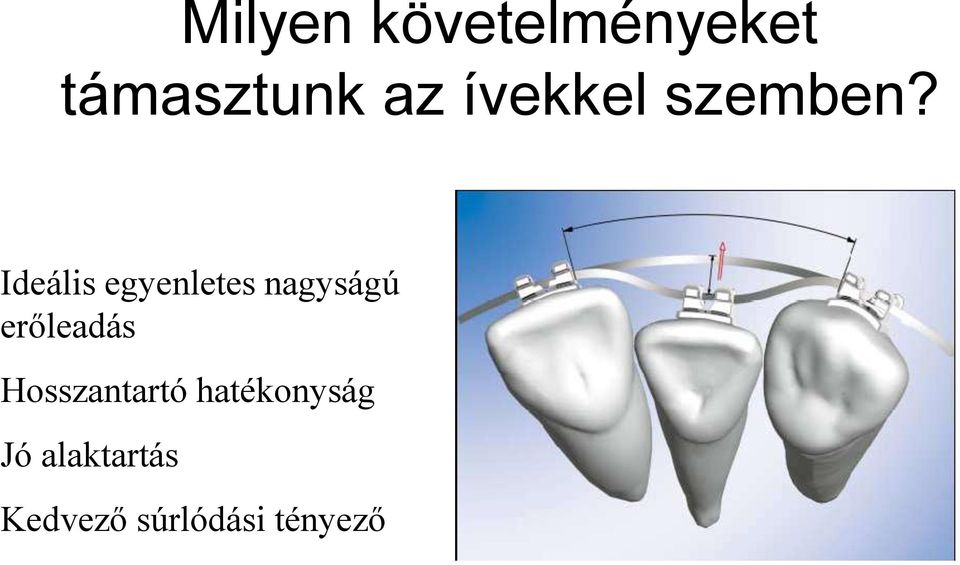

3 Milyen követelményeket támasztunk az ívekkel szemben? Ideális egyenletes nagyságú erőleadás Hosszantartó hatékonyság Jó alaktartás Kedvező súrlódási tényező

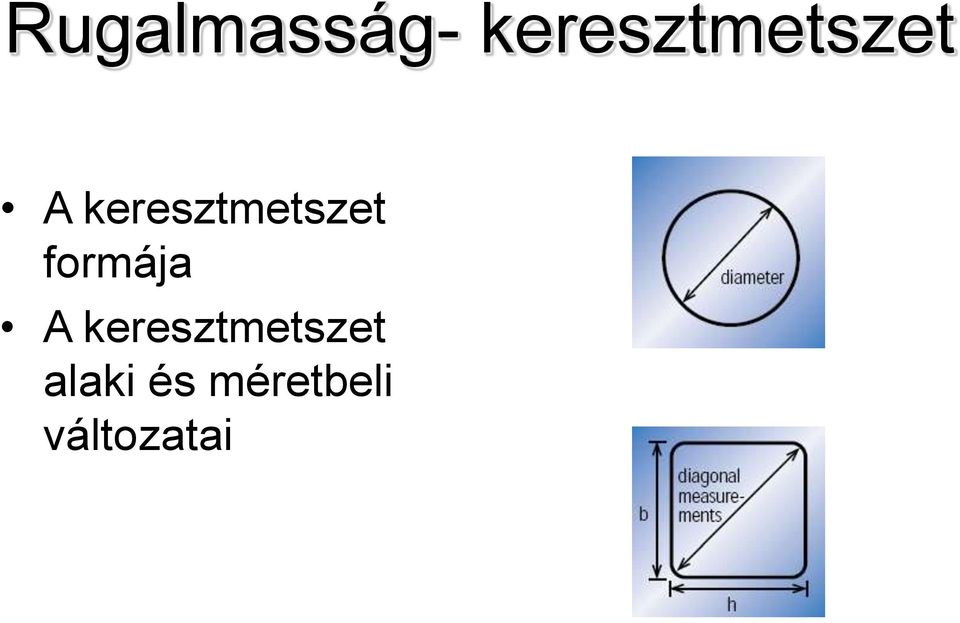

4 Rugalmasság- keresztmetszet A keresztmetszet formája A keresztmetszet alaki és méretbeli változatai

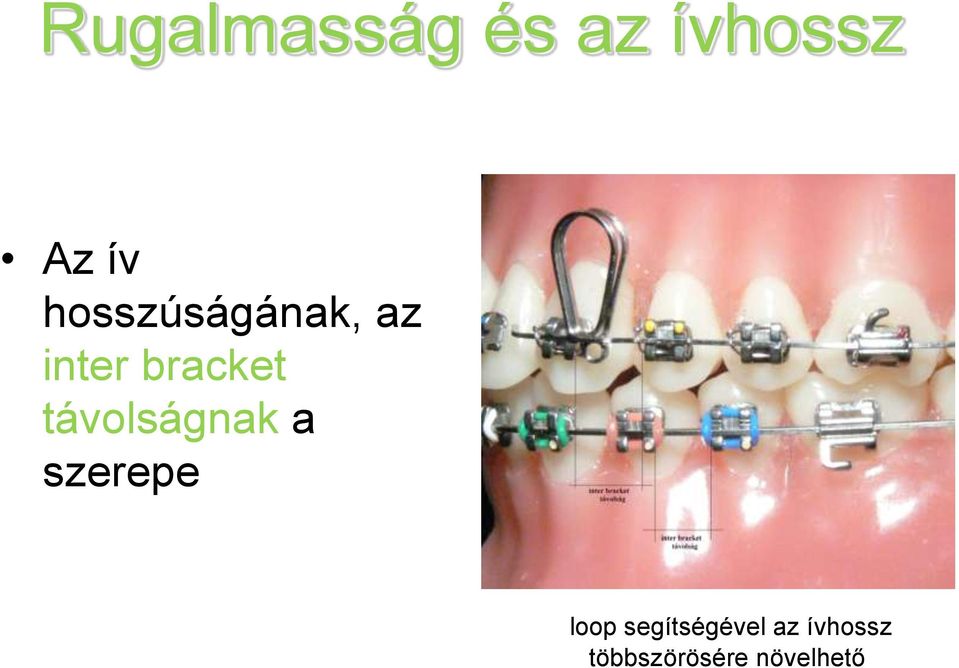

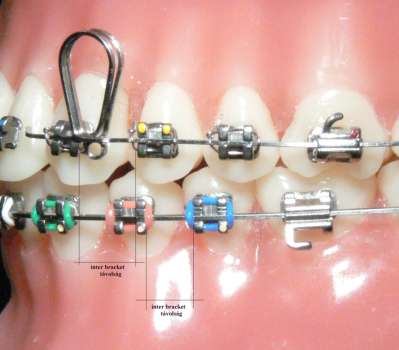

5 Rugalmasság és az ívhossz Az ív hosszúságának, az inter bracket távolságnak a szerepe loop segítségével az ívhossz többszörösére növelhető

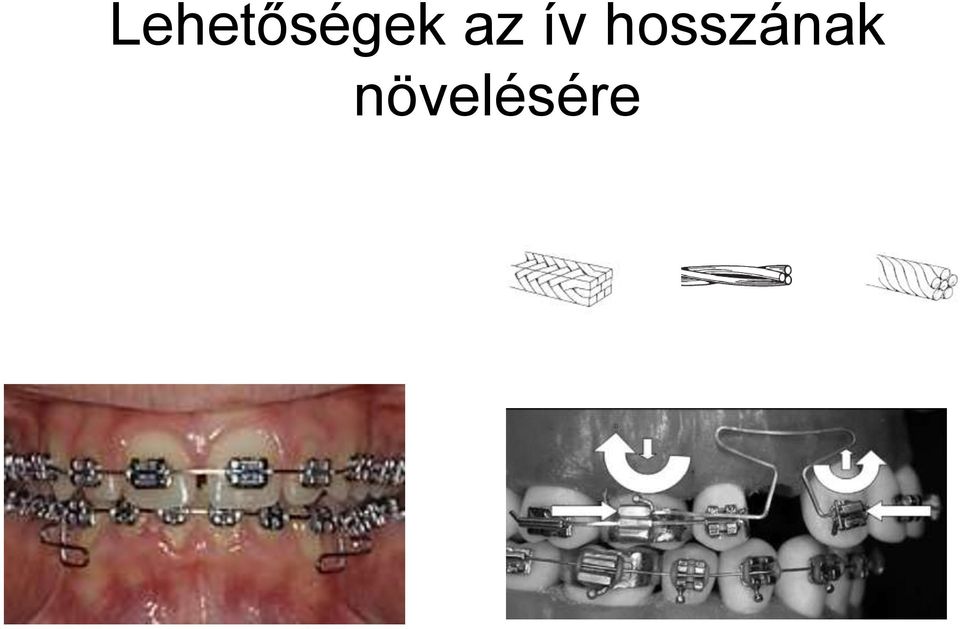

6 Lehetőségek az ív hosszának növelésére

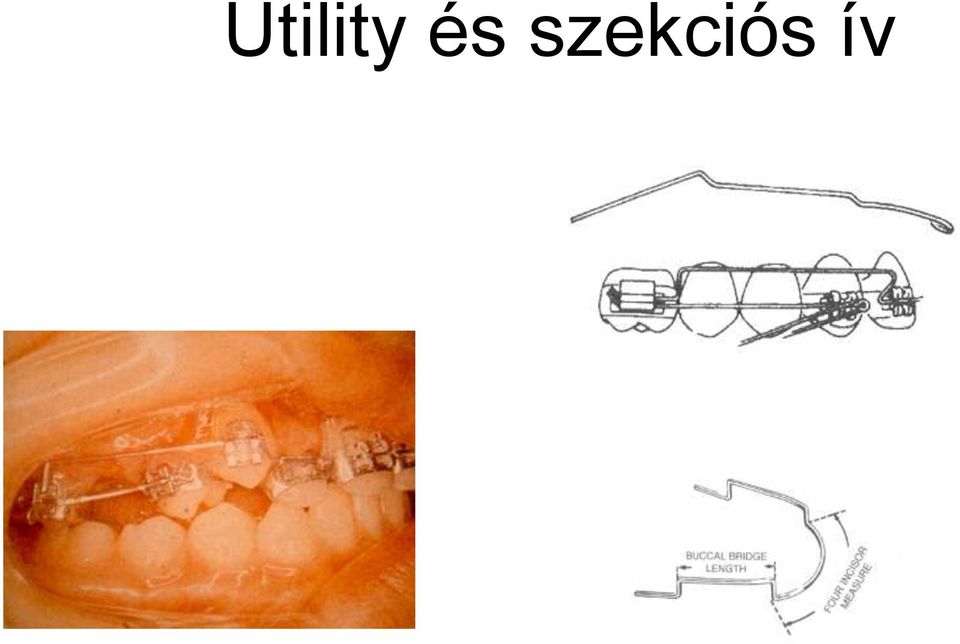

7 Utility és szekciós ív

8 Felső retraktor Alsó retraktor Delta loop (kisebb rések zárása) Loop rendszerek súrlódásmentes rendszer

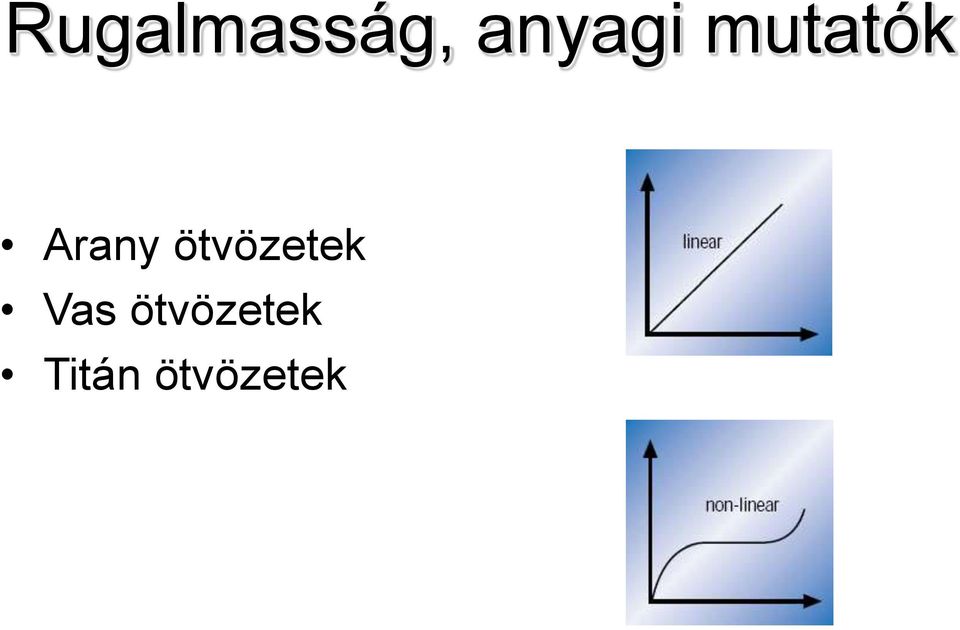

9 Rugalmasság, anyagi mutatók Arany ötvözetek Vas ötvözetek Titán ötvözetek

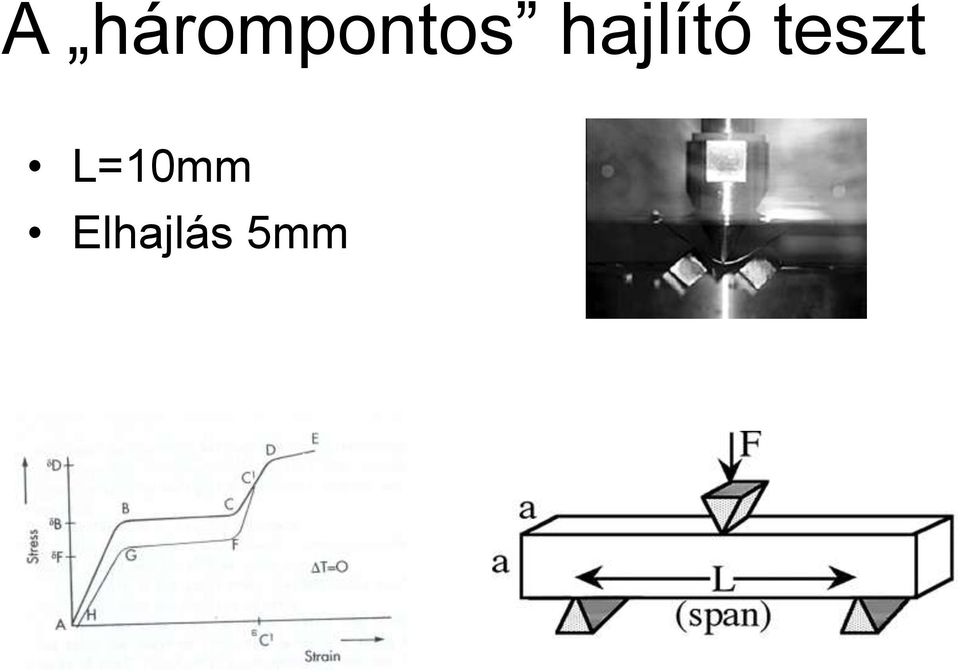

10 A hárompontos hajlító teszt L=10mm Elhajlás 5mm

11 Aranyötvözetek Ma már csak bevonó anyagként alkalmazzák az orthodontiában A TMA drótok rugómerevségével egyezik az aranyív

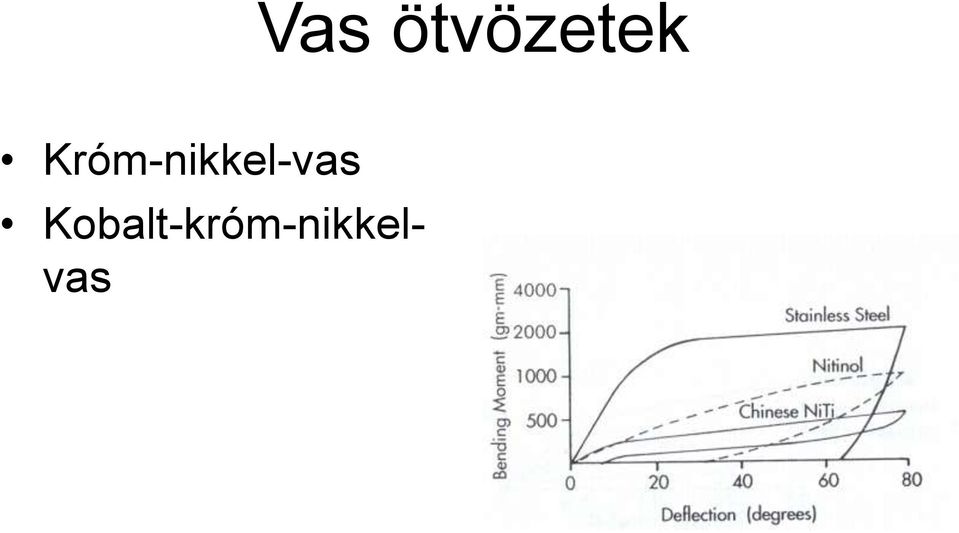

12 Vas ötvözetek Króm-nikkel-vas Kobalt-króm-nikkelvas

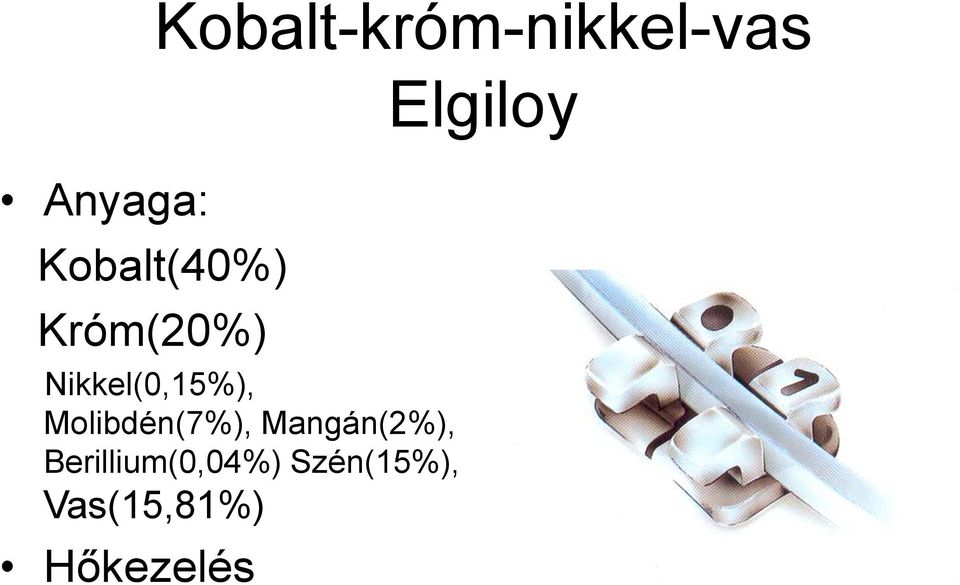

13 Anyaga: Kobalt-króm-nikkel-vas Kobalt(40%) Króm(20%) Nikkel(0,15%), Molibdén(7%), Mangán(2%), Berillium(0,04%) Szén(15%), Vas(15,81%) Hőkezelés Elgiloy

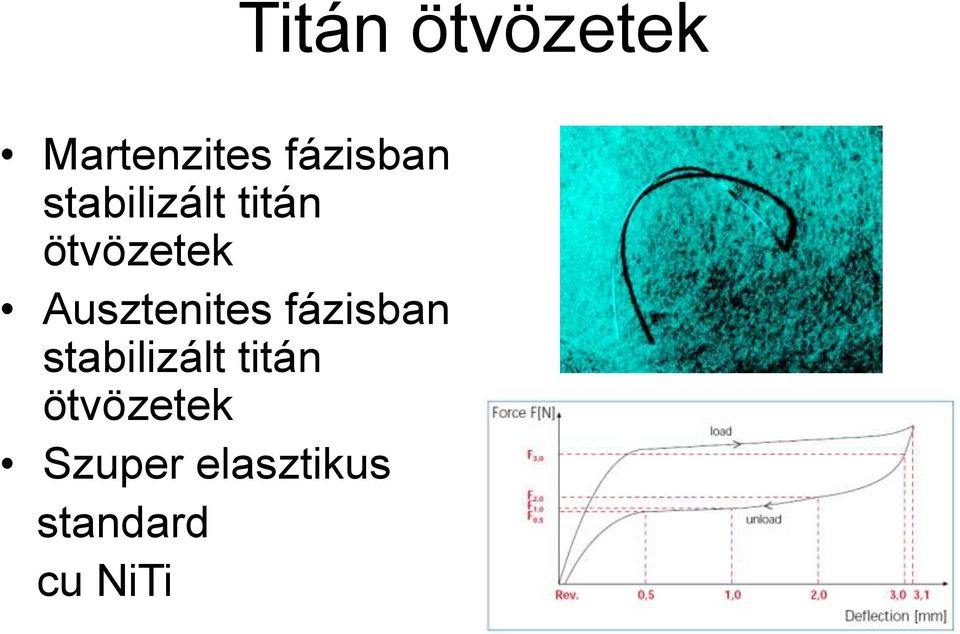

14 Martenzites fázisban stabilizált titán ötvözetek Ausztenites fázisban stabilizált titán ötvözetek Szuper elasztikus standard cu NiTi Titán ötvözetek

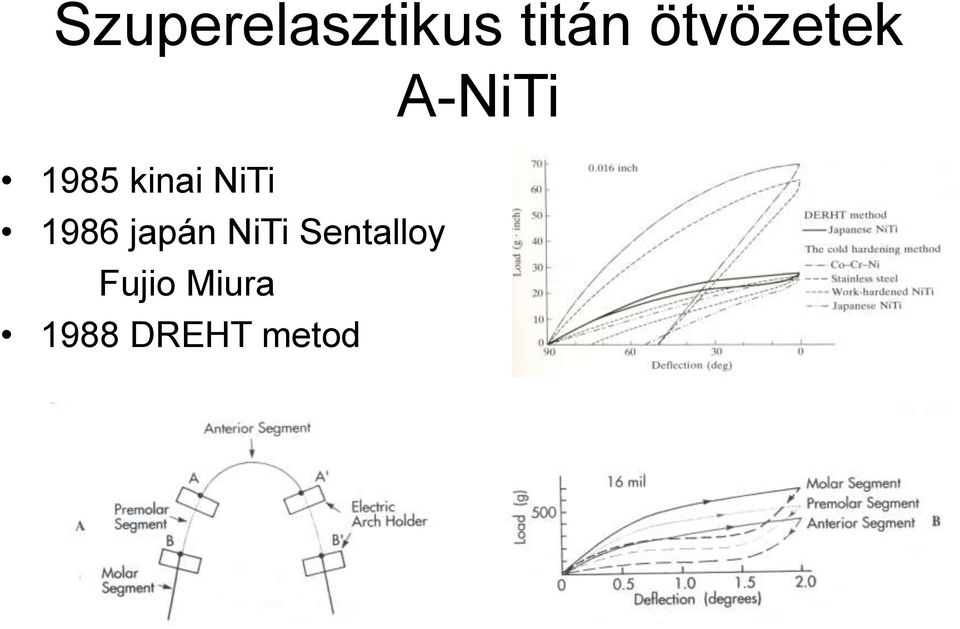

15 Szuperelasztikus titán ötvözetek A-NiTi 1985 kinai NiTi 1986 japán NiTi Sentalloy Fujio Miura 1988 DREHT metod

16 Superelasztikus ívek erő elhajlás görbéi

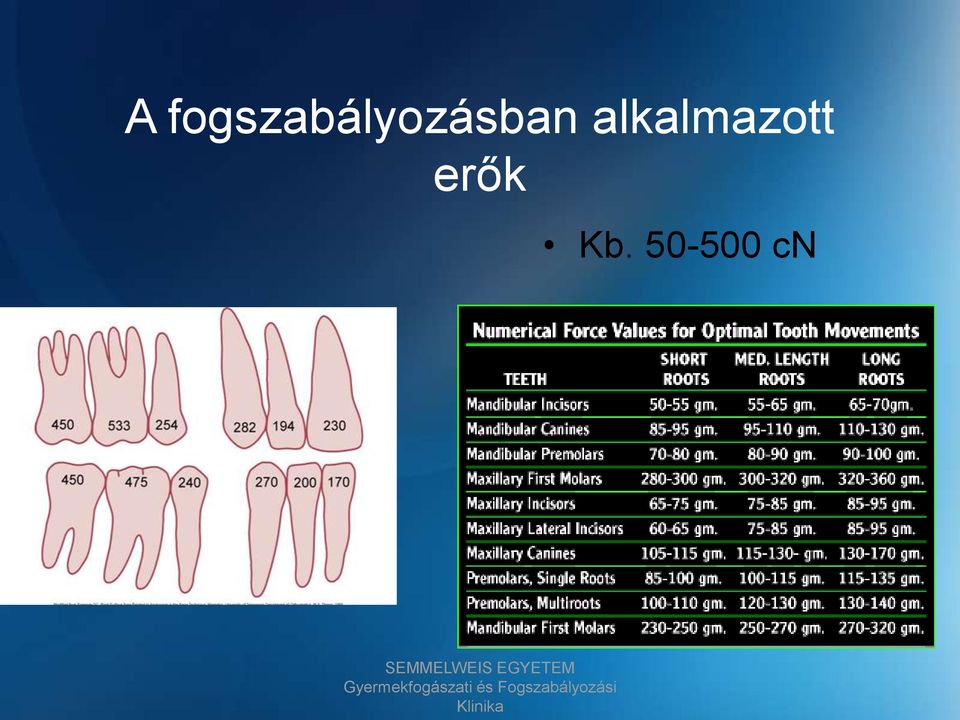

18 A fogszabályozásban alkalmazott erők Kb cn SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

19 Az elhorgonyzás

20 Az elhorgonyzás

21 Elhorgonyzási típusok Intra oralis Fogíven belüli Fogívek közötti Skeletalis TAD (Temporary Anchorage Device) Extra oralis SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

22 ELHORGONYZÁSI ESZKÖZÖK Fogíven belüli Minimális a fogak gyökérzetéből adódó ellenállás Az ív méretéből típusából adódó horgonylat a bracket ív kapcsolat sajátosságaiból adódó ellenállás Kiterjesztett Fogcsoportok egységbe fogása Kiegészítő elemek alkalmazása Reciprok elhorgonyzás

23 Fogíven belüli minimális elhorgonyzás Fix készülék Vastag acélív biztosítja az elhorgonyzást, Tolórugó az aktív helyfenntartást segíti Elasztikus gumihúzás a fogmozgatáshoz szükséges

24 Kiterjesztett elhorgonyzás az alsó fogíven belül SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

25 Kiterjesztett elhorgonyzás a fogíven belül 100cN SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

26 Fogíven belüli kiterjesztett elhorgonyzás Rögzített fogszabályozó készülék felnőttkori járulékos kezelésnél. A készülék elhorgonyzására fokozottan ügyelni kell

27 Kiterjesztett elhorgonyzás a fogíven belül SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

28 Kiterjesztett elhorgonyzás a fogíven belül SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

29 Kiterjesztett elhorgonyzás a fogíven belül SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

30 Kiterjesztett elhorgonyzás a fogíven belül SEMMELWEIS EGYETEM Gyermekfogászati és Fogszabályozási Klinika

31 A elhorgonyzás lehetőségei Reciprok jellegű elhorgonyzás fogívek között Fränkel készülék

32 Kiterjesztett elhorgonyzás kivehető készülékkel

33 Atípusos tágítócsavaros lemez Kiterjesztett elhorgonyzás

34 Fogíven belüli reciprok elhorgonyzás

35 A elhorgonyzás lehetőségei Reciprok jellegű elhorgonyzások a fogíven belül Quad-helix Hyrax csavar

36 Kivehető lemez elöltágító csavarral (tágítás a front területen reciprok elhorgonyzásként működik)

37 Diasthema záró segédrugó pár

38 1. ELHORGONYZÁSI ESZKÖZÖK Fogívek közötti

39 Intermaxilláris elhorgonyzás

40 Herbst Forsus zsanérok a. Herbst zsanér; b. Forsus készülék 40

41 Elhorgonyzási eszközök SKELETALIS ELHORGONYZÁS TAD (Temporary Anchorage Device)

42 fej rész lágy Lágy szövet (nyak rész) vastagság (átmérő) teljes hossz kemény szövet (test)

43 Átmérő 1,5-2 mm Test hossz 6-9 mm

44 Mini implantátumok elhelyezései lehetőségei Maxillaris Mandibularis buccalis palatinalis buccalis lingualis anterior posterior

45 Distalis elhorgonyzás megerősítése

47 Distractorok 47

48 Palatinálisan elhelyezett integrálódó implantátum

49 Subperiostealis elhelyezés

50 ELHORGONYZÁSI ESZKÖZÖK Extraoralis elhorgonyzás

51 ELHORGONYZÁSI ESZKÖZÖK Extraorális elhogonyzás

52 SÚRLÓDÁS SZEREPE fogmozgatás sebessége elhorgonyzás Súrlódásmentes rendszerek Kontakt szög Ligírozás

53 A kontaktszög szerepe Fogmozgatás iránya Ív vastagság Slot vastagság bracket szélesség

54 Bracket slot Szögletes formájú ( élíves technika ) 0,018 vagy 0,022 inch

57 A ligírozás szerepe Ligírozó anyagok Ligírozó technikák Előnyök hátrányok

58 Súrlódás, információ átadás, esztétika Kasuya, S. et al. Eur J Orthod :cjm068v1-68; doi: /ejo/cjm068 Copyright restrictions may apply.

59 Ligírozás speciálisan kialakított Három különböző feszítési fokozat állítható be a ligatúra gumi különböző bekötésével bracketekhez

60 Újabb technikák a ligírozásban önligírozó bracketek

61 KÖSZÖNÖM A MEGTISZTELŐ FIGYELMET
