1 Szabadtéri rendezvények TvMI a kiürítés szempontjából Fischer András tű. alez. hatósági szolgálatvezető Baranya Megyei Katasztrófavédelmi Igazgatóság Készült a IV. Lakiteleki Tűzvédelmi Szakmai Napok szeptember 7-ei programjához 1

hatósági szolgálatvezető Baranya Megyei Katasztrófavédelmi

2 Témakörök 1. A szabadtéri rendezvények tűzvédelmi szabályozása 2. TvMI elhelyezése a jogi szabályozásban 3. Kiürítés igazolásának módozatai (TvMI) 4. Kiürítendő terület 5. Elrendezési megoldások, feltételek 6. Elrendezési megoldás példák 7. Kiürítés számítási módszer feltételezései 8. Kiürítés számítási módszer I. számítási metódus 9. Kiürítés számítási módszer II. számítási metódus 10. Képek a VOLT fesztiválról 2

Elrendezési megoldások, feltételek 6. Elrendezési megoldás példák 7.

3 A szabadtéri rendezvények tűzvédelmi szabályozása o 9/2008. (II. 22.) ÖTM rendelet (Közösségi létesítmények, kiállítás, vásár) A szabadtéri rendezvényekről külön nem tesz említést. o 28/2011. (IX. 6.) BM rendelet (a 23/2011. Korm. rendeletet követően lett kiadva) Külön szabadtéri rendezvények rész: o 55/2012. (X. 29.) BM rendelettel módosított 28/2011. (IX. 6.) BM rendelet ( ) Szabadtéri rendezvény definíció, módosítások. 3

o 28/2011. (IX. 6.) BM rendelet (a 23/2011. Korm.

4 A szabadtéri rendezvények tűzvédelmi szabályozása o 54/2014. (XII. 5.) BM rendelet (OTSZ) Kiemelt szabadtéri zenés, táncos rendezvény definíciója, tűzvédelmi szabályozás teljes átdolgozása. ( ) o Szabadtéri rendezvények TvMI 10.1: Műszaki megoldások, kiürítés igazolásának módozatai, dokumentációk, iratminták, példák. Mérföldkő a szabályozásban 4

) BM rendelet (OTSZ) Kiemelt szabadtéri zenés, táncos rendezvény definíciója, tűzvédelmi

5 TvMI elhelyezése a jogi szabályozásban Az Országos Tűzvédelmi Szabályzatban meghatározott biztonsági szint elérhető a tűz elleni védekezésről, a műszaki mentésről és a tűzoltóságról szóló évi XXXI. Törvény (Ttv.) 3/A. (3) bekezdése szerint : a) tűzvédelmet érintő nemzeti szabvány betartásával. b) a tűzvédelmi műszaki irányelvekben kidolgozott műszaki megoldások, számítási módszerek alkalmazásával, vagy c) a tűzvédelmi műszaki irányelvektől vagy a nemzeti szabványtól részben vagy teljesen eltérő megoldással, ha az azonos biztonsági szintet a tervező igazolja. 5

(3) bekezdése szerint : a) tűzvédelmet érintő nemzeti szabvány betartásával.

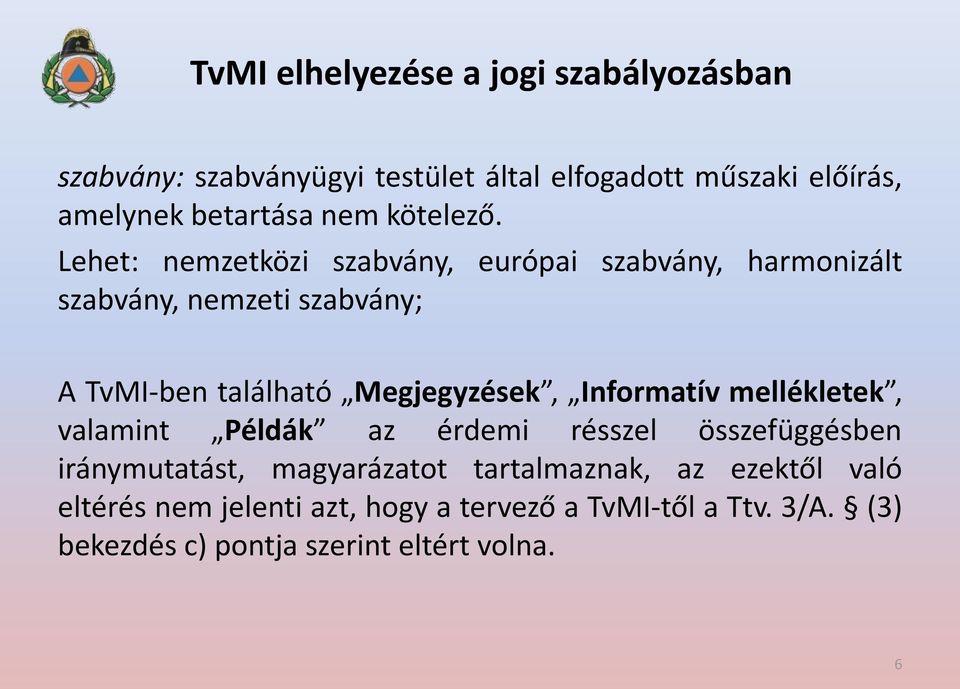

6 TvMI elhelyezése a jogi szabályozásban szabvány: szabványügyi testület által elfogadott műszaki előírás, amelynek betartása nem kötelező. Lehet: nemzetközi szabvány, európai szabvány, harmonizált szabvány, nemzeti szabvány; A TvMI-ben található Megjegyzések, Informatív mellékletek, valamint Példák az érdemi résszel összefüggésben iránymutatást, magyarázatot tartalmaznak, az ezektől való eltérés nem jelenti azt, hogy a tervező a TvMI-től a Ttv. 3/A. (3) bekezdés c) pontja szerint eltért volna. 6

Lehet: nemzetközi szabvány, európai szabvány, harmonizált szabvány, nemzeti szabvány; A TvMI-ben található Megjegyzések,

7 TvMI elhelyezése a jogi szabályozásban OTSZ 3. (1) szerint a tűzvédelmi hatóság (illetékes katasztrófavédelmi kirendeltség) a használati előírásoktól - más, legalább azonos biztonsági szintet nyújtó előírások megtétele esetében - kérelemre eltérést engedélyezhet a 207. (1) bekezdés kivételével (1): Szabadtéri rendezvény veszélyeztetett területéről a gyors és biztonságos menekülés, menekítés érdekében menekülési lehetőséget kell biztosítani. A tűzvédelmi hatóság (BM OKF) a tűzvédelmi műszaki irányelvektől vagy a nemzeti szabványtól részben vagy teljesen eltérő megoldást kérelemre jóváhagyhatja, ha a legalább azonos biztonsági szintet a kérelmező igazolja. 7

megtétele esetében - kérelemre eltérést engedélyezhet a 207.

8 Kiürítés igazolásának módozatai (TvMI) 1. Elrendezési megoldások, műszaki megoldások, a hozzájuk kapcsolódó követelmények, feltételek maradéktalan betartásával ÚJ! 2. Kiürítés számítási módszer 3. Számítógépes szimuláció 8

kapcsolódó követelmények, feltételek maradéktalan

9 Kiürítendő terület Kiürítendő terület: a tűz, veszélyforrás 40 méteres sugarú környezete Rendezvény helyszín: a szabadtéri rendezvény területének azon része, ahol a létszámsűrűség meghaladja a 0,5 fő/m 2 -t és megvalósul a műsorszolgáltatás, előadás, bemutató, kiállítás, vásár, egyéb esemény, tevékenység, amelynek elsősorban a célja a résztvevők odaérkezésének, és/vagy ahol a résztvevők koncentrálódása várható, beleértve a résztvevők által elfoglalt szervesen kapcsolódó területrészt is. Összefüggő tömeg: személyek csoportja, amelyen belül a fajlagos létszámsűrűség meghaladja a 0,5 fő/m 2 -t. 9

tevékenység, amelynek elsősorban a célja a résztvevők odaérkezésének, és/vagy ahol a résztvevők koncentrálódása várható, beleértve a résztvevők által

10 Kiürítendő terület A szabadtéri rendezvény terület kiüríthetőségének igazolása céljából, a szabadtéri rendezvény valamennyi rendezvény helyszínek kiüríthetőségét egyenként igazolni kell. Az egy időben több helyszínen zajló rendezvények kiürítésének egymásra gyakorolt hatását, azok tervezése és igazolása során figyelembe kell venni. A rendezvény helyszín vonatkozásában a kiürítendő terület kiürítésének tervezésekor a tervezett összefüggő tömeg létszámsűrűségét és mozgását kell alapul venni. Az összefüggő tömeg határoló vonalát (körvonalát) az a képzeletbeli vonal képezi, melynél a létszámsűrűség 0,5 fő/m 2 értékre csökken. 10

Az egy időben több helyszínen zajló rendezvények kiürítésének egymásra gyakorolt hatását, azok tervezése és igazolása során figyelembe kell venni.

11 Elrendezési megoldások, feltételek Rendezvény típusok a TvMI-ben: 1. A zenés, táncos rendezvények működésének biztonságosabbá tételéről szóló kormányrendelet hatálya alá tartozó zenés, táncos rendezvények, valamint az egyéb színpadot alkalmazó, előadással, műsorszámmal tervezett rendezvények rendezvényhelyszínei 2. Kiállítás, vásár, piac jellegű szabadtéri rendezvények árusító/kiállító rendezvényhelyszínei 3. Az előző pontokba be nem sorolható, nem körülhatárolt módon megrendezett szabadtéri rendezvények, rendezvényhelyszínei 11

rendezvények, valamint az egyéb színpadot alkalmazó, előadással, műsorszámmal tervezett rendezvények rendezvényhelyszínei 2.

12 Elrendezési megoldás példa 1. 12

13 Elrendezési feltételek 1. o A kiürítendő terület határán kívül van olyan terület (kiürítésre tervezett terület), amely alkalmas a rendezvény teljes időtartama alatt, a tervezett kiürítendő létszám biztonságos befogadására. o Kiürítésre tervezett területként és annak elérésére tervezett menekülésre figyelembe vett útvonalként olyan területet vesznek figyelembe, amelyen a létszámsűrűség nem haladja meg a 0,5 fő/m 2 értéket. o A kiürítésre tervezett területen belül a menekülésre figyelembe vett útvonalak legkisebb szabad szélességeinek összege oldalanként nagyobb, mint a kiürítés megkezdésének időpillanatában, a kiürítendő személyek által képezett összefüggő tömeg menekülésre számításba vehető, oldalankénti kezdeti szabad menekülési szélessége. 13

14 Elrendezési megoldás példa 2. 14

15 Elrendezési feltételek 2. o A kiürítendő terület határán kívül van olyan terület, amely alkalmas a rendezvény teljes időtartama alatt, a tervezett kiürítendő létszám biztonságos befogadására. o A rendezvényterület, rendezvényhelyszín menekülésre figyelembe vett útvonalainak szabad szélességét az érintett közlekedő területen tartózkodók létszáma alapján állapítják meg. A létszám az árusítóhelyek méretei alapján határozható meg. o A menekülésre figyelembe vett útvonal(ak) szabad szélességét nem szűkítik le. o Minden megkezdett 150 fő után 0,75 méter szabad szélességet biztosítanak a menekülésre számításba vett útvonalon, de a biztosított szélesség nem kisebb 2,5 méternél. 15

o A rendezvényterület, rendezvényhelyszín menekülésre figyelembe vett útvonalainak szabad szélességét az érintett közlekedő területen tartózkodók létszáma alapján

16 Elrendezési feltételek 3. o A kiürítendő terület határán kívül van olyan terület, amely alkalmas a rendezvény teljes időtartama alatt, a tervezett kiürítendő létszám biztonságos befogadására. o A menekülésre figyelembe vett útvonal(ak) szabad szélességét nem szűkítik le. o Az 1. pont szerinti terület(ek) megközelíthetőek, tűzeset, rendkívüli esemény bekövetkezése esetén késedelem nélkül használhatóak. o Minden megkezdett 150 fő után 0,75 méter szabad szélességet biztosítanak a menekülésre számításba vett útvonalon, de a biztosított szélesség nem kisebb 2,5 méternél. o Legalább kétirányú kiürítési lehetőség biztosított. 16

befogadására. o A menekülésre figyelembe vett útvonal(ak) szabad szélességét nem szűkítik le. o Az 1.

17 Kiürítés számítási módszer I. számítási metódus (kezdeti szabad menekülési szélesség szemléltetése) 17

18 Kiürítés számítási módszer II. számítási metódus (menekülésre figyelembe vett útvonalak legkisebb szabad szélesség összegének szemléltetése) 18

19 Kiürítés számítási módszer feltételezései o A létszámsűrűség az összefüggő tömegen belül homogénnek tekintendő. o A tömeg hadseregként mozog egyenes vonalú egyenletes mozgással. o A haladási sebesség állandónak tekintendő az adott útvonalszakaszon belül. (sebesség átlaggal számolunk) o A menekülési útvonalakat szabadnak feltételezzük. (0,5 fő/m2 alatt van a létszámsűrűség) o Több menekülési útvonal esetén a tömeg az adott útvonal átbocsátóképességével arányos eloszlását feltételezzük. o Menekülési útvonalanként csak egy leszűkítést feltételezünk. 19

o A haladási sebesség állandónak tekintendő az adott útvonalszakaszon belül.

20 Kiürítés számítási példa - II. számítási metódus 20

21 Képek a VOLT fesztiválról 21

22 Képek a VOLT fesztiválról 22

23 Képek a VOLT fesztiválról 23

24 Képek a VOLT fesztiválról 24

25 Képek a VOLT fesztiválról 25

26 Képek a VOLT fesztiválról 26

27 Képek a VOLT fesztiválról 27

28 Köszönöm a megtisztelő figyelmüket! Elérhetőség: andras.fischer@katved.gov.hu 28
