1 2006/11 ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak TISZTASÁG & HIGIÉNIA PROGRAM 4. RÉSZ MADE IN GERMANY

2 SZEMÉLYEK ÉS TERMELÉS BIZTONSÁGA AZ ELŐSZÓT ÍRTA UDO GOMMEL, OKL. FIZIKUS Minőségi álmennyezetek beépítése High-Tech termelési területeken A High-Tech termelés a legmagasabb követelményeket támasztja az anyagfelhasználás, a koncepció és design tekintetében, a beépített berendezések, valamint a fal-, a padló- és álmennyezeti elemekkel szemben. Olyan ipari ágazatokban, ahol szennyeződés-érzékeny termékeket állítanak elő vagy dolgoznak fel, különösen nagy figyelmet fordítanak a tisztaság megteremtésére és megőrzésére. Ezért többnyire tiszta tereket hoznak létre, melyek a beáramló nagytisztaságú levegő révén a kívánt tisztasági kritériumoknak eleget tesznek. Annak megfelelően, hogy milyen úton jut a levegő a térbe, megkülönböztetjük a turbulens áramlást (TMS) és a turbulencia-szegény kiszorító áramlást (TAV). Különösen turbulens áramlású tiszta terek kialakításánál szükséges olyan álmennyezet, amely a turbulens áramlásnál a szennyeződések lehető legcsekélyebb mértékű leadását engedélyezi. A rezgéssel terhelt álmennyezet és emellett a nagyörvénylésű levegő a tiszta terekhez jóváhagyott álmennyezeti felületeket erős mechanikai terhelésnek teszi ki. A tiszta terekbe beépített szellőző generátorok nagy száma olykor nagyobb testhanghullámokhoz vezet, melyek a beépített álmennyezeteknél nagyfokú rezgésterhelést idéznek elő. Ez a terhelés azt eredményezi, hogy kizárólag olyan álmennyezetek alkalmazhatók, melyeket a legjobb alapanyagokból, kiváló szerkezetből és széles, átfogó szakmai tudással rendelkező mérnökök és tudósok által kifejlesztett felépítési és illeszkedési terv kombinációjával gyártanak. A részecske-kibocsátás alacsony szintjének követelménye minden olyan területen előtérbe kerül, ahol magas tisztasági elvárások mellett kell termelni vagy dolgozni. Ezen kívül egyes ipari ágazatok (élelmiszer-, gyógyszer-, elektronika-, félvezető- és autóipar) különleges követelmény-igényeinek függvényében további tisztasági követelményeknek kell eleget tenni. Hogy csak a leggyakrabban előforduló követelményeket említsük, könnyű tisztíthatóság, fertőtleníthetőség /sterilizálhatóság, kémiai hatóanyagokkal vagy a minimális elektrosztatikai feltöltéssel szembeni ellenálló-képesség. A mércét annyira magasra tették, hogy csak a legmodernebb álmennyezetek tudnak ennek eleget tenni. A Knauf AMF GmbH & Co KG olyan álmennyezeteket kínál, melyeket kifejezetten az eltérő tiszta terek felhasználási elvárásainak és a különböző tisztasági osztályok igényeinek megfelelően fejlesztettek ki. Ezeket az igényeket a DIN EN ISO szabvány szerint, VDI 2083 szabvány 1. oldalának megfelelően vagy az időközben hivatalosan visszavont US Federal Standard 209E légtisztasági osztályok irányvonalai alapján határozták meg. A Knauf AMF GmbH & Co KG esztétikus álmennyezeteit a Fraunhofer Intézet referencia-tiszta tereiben laborkörülmények mellett vizsgálták, s kiválóan alkalmasnak nyilvánították azokat tiszta terekbe való beépítésre. TARTALOMJEGYZÉK Előszó 2 Bevezetés 3 Cleanactive 4 Cleanactive termékek 6 Tiszta tér - Clean Room 8 Áramlástípusok 9 Vizsgálatok / Tesztek 10 Osztályozás / Szabványok 11 GMP 12 Alkalmazási területek 13 Tiszta tér termékek 14 Tiszta tér referenciák 16 Hygena 18 Hygena termékek 20 Hygena referenciák 22 Címek 26 Katalógusrendelés 29 Terméklista 31 Hogy egyszerűbbé és áttekinthetőbbé tegyük az Önök számára, megújítottuk termékprogramunkat. A Program 4. része a Tisztaság & Higiénia álmennyezeti programunkat tartalmazza. Termékeinkhez programunk 1-3. és 5-6. részében találhatnak részletes információkat. Katalógusokat mindehhez a jelen katalógus végén található igénylőlap elfaxolását követően, illetve egyszerűen és kényelmesen a weboldalról letöltve kaphatnak. 2

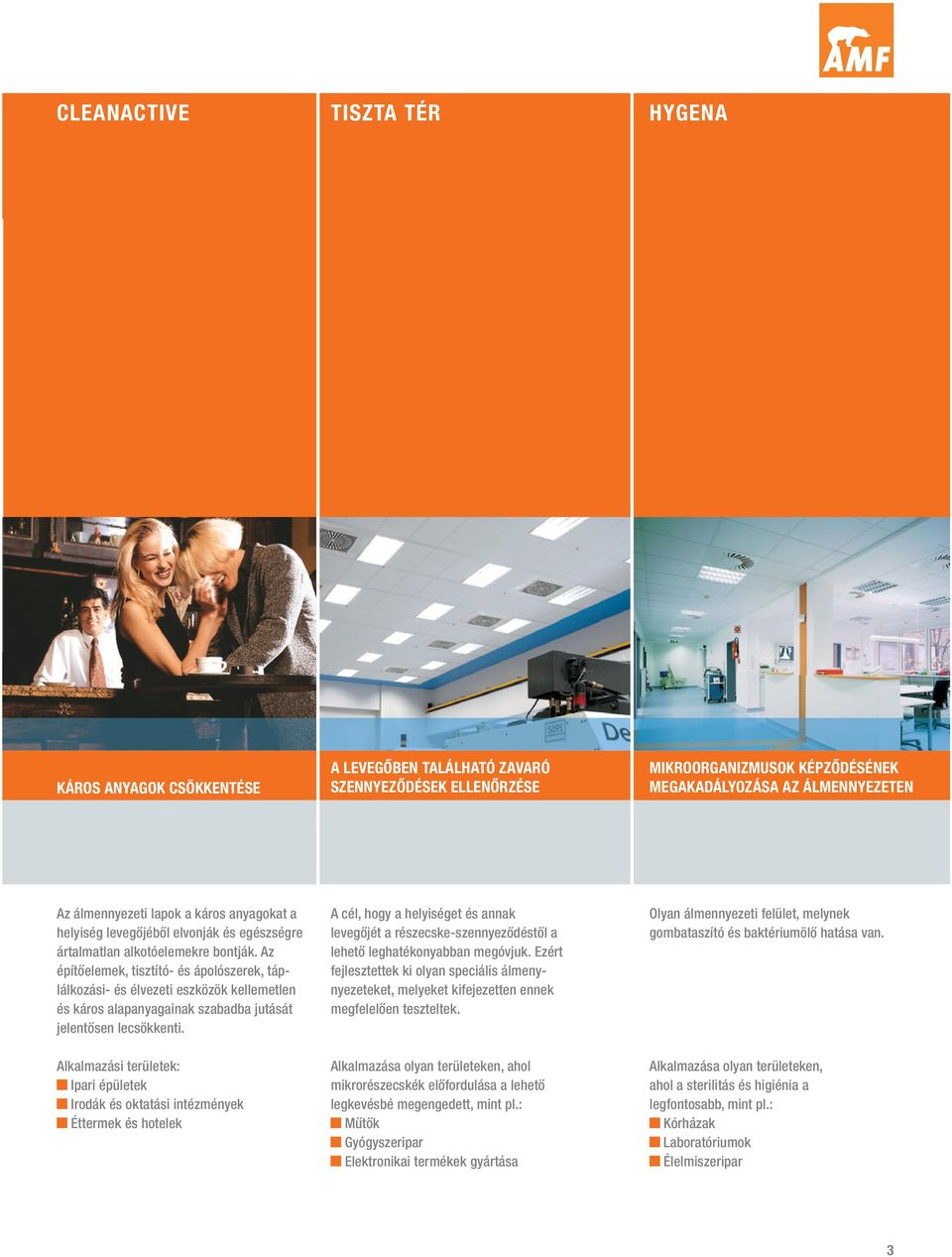

3 CLEANACTIVE TISZTA TÉR HYGENA KÁROS ANYAGOK CSÖKKENTÉSE A LEVEGŐBEN TALÁLHATÓ ZAVARÓ SZENNYEZŐDÉSEK ELLENŐRZÉSE MIKROORGANIZMUSOK KÉPZŐDÉSÉNEK MEGAKADÁLYOZÁSA AZ ÁLMENNYEZETEN Az álmennyezeti lapok a káros anyagokat a helyiség levegőjéből elvonják és egészségre ártalmatlan alkotóelemekre bontják. Az építőelemek, tisztító- és ápolószerek, táplálkozási- és élvezeti eszközök kellemetlen és káros alapanyagainak szabadba jutását jelentősen lecsökkenti. Alkalmazási területek: Ipari épületek Irodák és oktatási intézmények Éttermek és hotelek A cél, hogy a helyiséget és annak levegőjét a részecske-szennyeződéstől a lehető leghatékonyabban megóvjuk. Ezért fejlesztettek ki olyan speciális álmenynyezeteket, melyeket kifejezetten ennek megfelelően teszteltek. Alkalmazása olyan területeken, ahol mikrorészecskék előfordulása a lehető legkevésbé megengedett, mint pl.: Műtők Gyógyszeripar Elektronikai termékek gyártása Olyan álmennyezeti felület, melynek gombataszító és baktériumölő hatása van. Alkalmazása olyan területeken, ahol a sterilitás és higiénia a legfontosabb, mint pl.: Kórházak Laboratóriumok Élelmiszeripar 3

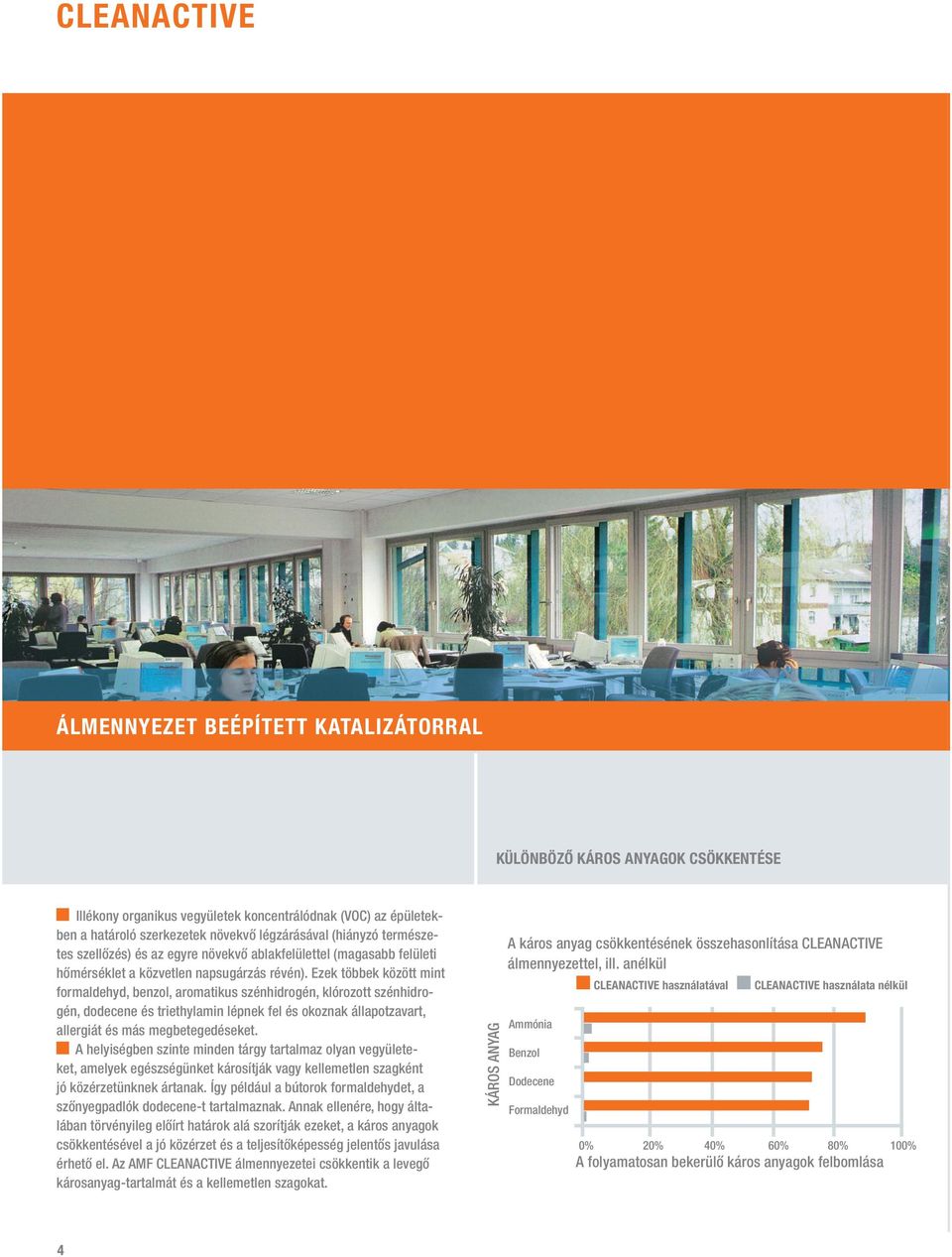

4 CLEANACTIVE ÁLMENNYEZET BEÉPÍTETT KATALIZÁTORRAL KÜLÖNBÖZŐ KÁROS ANYAGOK CSÖKKENTÉSE Illékony organikus vegyületek koncentrálódnak (VOC) az épületekben a határoló szerkezetek növekvő légzárásával (hiányzó természetes szellőzés) és az egyre növekvő ablakfelülettel (magasabb felületi hőmérséklet a közvetlen napsugárzás révén). Ezek többek között mint formaldehyd, benzol, aromatikus szénhidrogén, klórozott szénhidrogén, dodecene és triethylamin lépnek fel és okoznak állapotzavart, allergiát és más megbetegedéseket. A helyiségben szinte minden tárgy tartalmaz olyan vegyületeket, amelyek egészségünket károsítják vagy kellemetlen szagként jó közérzetünknek ártanak. Így például a bútorok formaldehydet, a szőnyegpadlók dodecene-t tartalmaznak. Annak ellenére, hogy általában törvényileg előírt határok alá szorítják ezeket, a káros anyagok csökkentésével a jó közérzet és a teljesítőképesség jelentős javulása érhető el. Az AMF CLEANACTIVE álmennyezetei csökkentik a levegő károsanyag-tartalmát és a kellemetlen szagokat. KÁROS ANYAG A káros anyag csökkentésének összehasonlítása CLEANACTIVE álmennyezettel, ill. anélkül Ammónia Benzol Dodecene Formaldehyd CLEANACTIVE használatával CLEANACTIVE használata nélkül 0% 20% 40% 60% 80% 100% A folyamatosan bekerülő káros anyagok felbomlása 4

5 KÁROS ANYAGOK KATALITIKUS FELBONTÁSA A káros anyagok beolvadnak a lapba és ott katalitikusan átalakulnak. Így olyan ártalmatlan alkotóelemek keletkeznek, mint pl.: víz és széndioxid. 0 0 C H H 0 KÁROS ANYAGOK A LEVEGŐ MINŐSÉGÉNEK HATÉKONY JAVULÁSA Laborok, üzemek Formaldehyd összértéke a levegőben német előírások szerint: 120 μg/m 3, károsodás 60 μg/m 3 -től Bútor, festékek, ragasztó, gyanta, higiéniás anyagok, tisztítószerek, cigarettafüst, tartósítószerek, habzó anyagok, ioncserélő Köhögési inger, rosszullét, légzési problémák, fejfájás, erősen ingerlő szag, rákkeltő Üzemanyagtöltő állomások, teremgarázsok Benzol határértéke német előírások szerint: 10 μg/m 3 Gépjárművek kipufogógáza, tüzelőanyagok, festékek, lakkok, ragasztó, tisztítószerek Rákkeltő, toxikus Fénymásoló üzletek, nyomdák, kémiai tisztítók TVOC összes illékony organikus vegyület a helyiség levegőjében max. 300 μg/m 3 a német környezetvédelmi hivatal ajánlása szerint Hígító, oldószerek, tisztítószerek, nyomdafesték, nyomdai termékek, tüzelőanyagok, folyékony gyanta, bútorápoló-szerek Állapotzavarok, torokváladék- és kötőhártyainger, sápadtság, émelygés, fejfájás, bőrbetegségek Irodák, oktatási intézmények Dodecene max. 20 μg/m 3, a német környezetvédelmi hivatal ajánlása szerint Padlószőnyegek hátoldali bevonata, matracok, nedves latex-alkotóelemek Erőteljesebb szagok és általános állapotzavarok Mezőgazdasági üzemek, bioerőművek Ammónia szaghatárértéke 150 μg/m 3 Erjesztő anyagok Kellemetlen illat Éttermek, hotelcsarnokok Cigarettafüst Füst Kellemetlen illat, szív-, keringési-és légúti megbetegedések, asztma, tüdőrák 5

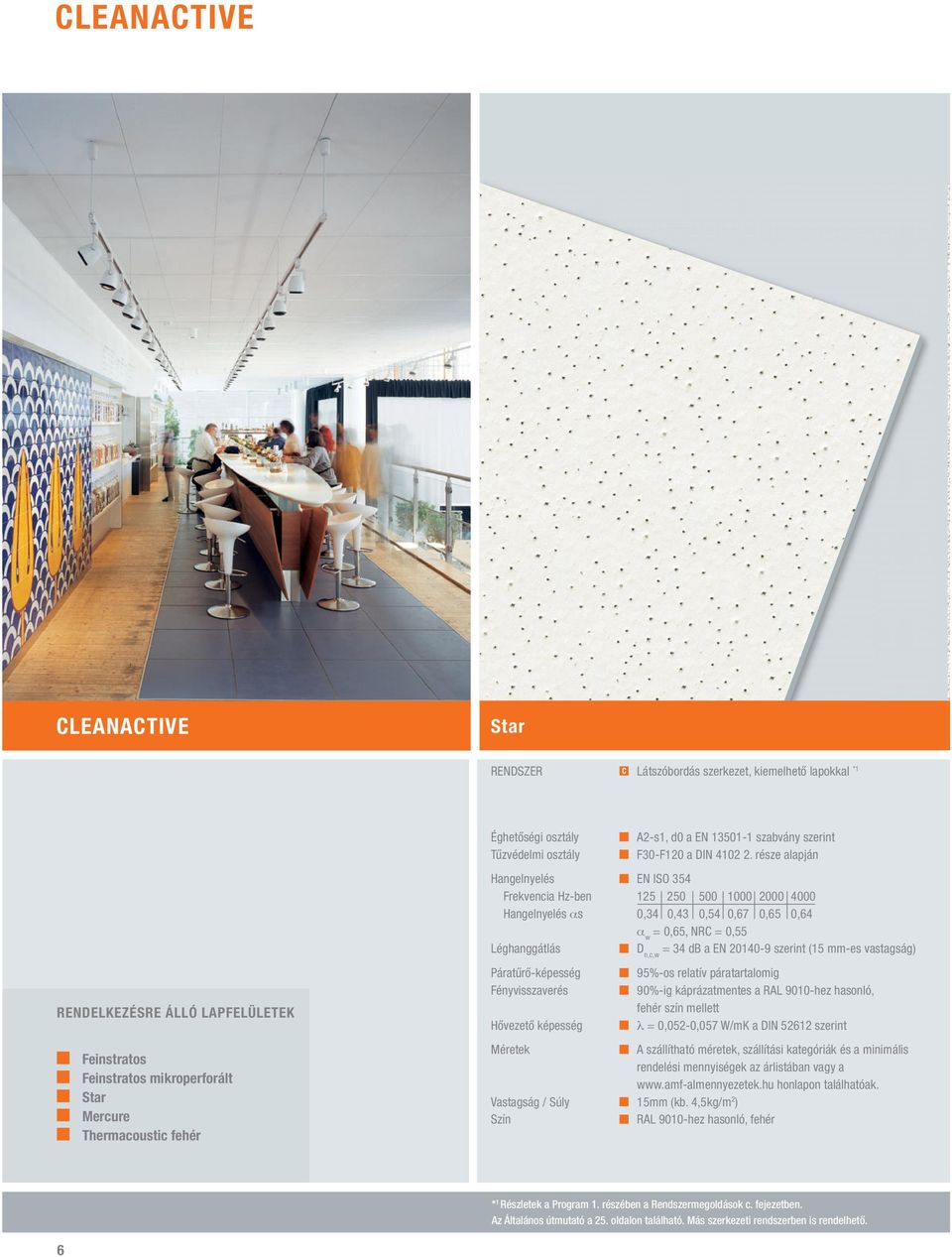

6 CLEANACTIVE CLEANACTIVE Star RENDSZER C Látszóbordás szerkezet, kiemelhető lapokkal *1 RENDELKEZÉSRE ÁLLÓ LAPFELÜLETEK Feinstratos Feinstratos mikroperforált Star Mercure Thermacoustic fehér Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyelés αs 0,34 0,43 0,54 0,67 0,65 0,64 α w = 0,65, NRC = 0,55 Léghanggátlás D n,c,w = 34 db a EN szerint (15 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 15mm (kb. 4,5kg/m 2 ) Szín RAL 9010-hez hasonló, fehér Technische Beratung, Gutachten wie auch weitere Unterlagen (Konstruktionsblätter * 1 Részletek mit a Ausschreibungs- Program 1. részében und a Rendszermegoldások Montagehinweisen, c. fejezetben. Prüfzeugnisse, Muster usw.) erhalten Sie auf Anforderung. Bei allen AMF-Systemen, die bauamtlichen Auflagen Az Általános unterliegen, útmutató a sollten 25. oldalon Sie található. sich von Más unseren szerkezeti Mitarbeitern rendszerben is rendelhető. beraten lassen! 6

7 Feinstratos Thermacoustic RENDSZER C Látszóbordás szerkezet, kiemelhető lapokkal *1 RENDSZER C Látszóbordás szerkezet, kiemelhető lapokkal *1 Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyelés αs 0,37 0,24 0,09 0,08 0,09 0,09 α w = 0,10L, NRC = 0,15 Léghanggátlás D n,c,w = 34 db a EN szerint (15 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 15mm (kb. 4,5kg/m 2 ) Szín RAL 9010-hez hasonló, fehér Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F90 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyelés αs 0,41 0,30 0,73 0,93 0,93 0,93 α w = 0,65MH, NRC = 0,70 Léghanggátlás D n,c,w = 38 db a EN szerint (19 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 19mm (kb. 4,6 kg/m 2 ) Szín RAL 9010-hez hasonló, fehér * 1 Részletek a Program 1. részében a Rendszermegoldások c. fejezetben. * 1 Részletek a Program 1. részében a Rendszermegoldások c. fejezetben. 1 Details siehe Systemlösungen. Technische Bestimmungen Seite Programm Teil 1 1 Details siehe Systemlösungen. Technische Bestimmungen Seite Programm Teil 1 Az Általános útmutató a 25. oldalon található. Más szerkezeti rendszerben is rendelhető. Az Általános útmutató a 25. oldalon található. Más szerkezeti rendszerben is rendelhető. 7

8 TISZTA TÉR A TISZTA TEREK VIZSGÁLT MEGOLDÁSAI LEHETŐSÉG ARRA, HOGY A LEVEGŐ RÉSZECSKÉI ÁLTAL KÖZVETÍTETT SZENNYEZŐDÉSEK ELLENŐRZÖTT SZINTEN MARADJANAK MINŐSÍTÉS A tiszta tér fogalma alatt olyan területet értünk, amelyben tiszta feltételek mellett lehet dolgozni. Ezekre a feltételekre manapság egyre több területen van szükség: orvosi területeken ugyanúgy, mint élelmiszer-, gyógyszer-, kutatás-, elektronikai és félvezetőgyártásnál. A termelési terület por- és részecskeszennyeződése csökkenthetné a termékek minőségét, vagy egészen megkérdőjelezhetné azt. Ezért szükséges a termelési területeken por- és csíramentes környezetet biztosítani. A tiszta terek lehetőséget adnak, hogy a levegőben lévő részecskék által közvetített szennyeződéseket egy bizonyos fokra korlátozzuk. Ezért kell a tiszta térhez jóváhagyott anyagoknak, így az álmennyezeteknek is, szigorú előírásoknak megfelelni a részecskék emissziójára vonatkozóan. ISO US. FED STD 209D US. FED STD 209E M M M M M M

9 ÁRAMLÁSTÍPUSOK, MELYEK TISZTA TEREKBEN JELENTKEZNEK 0,45 m/s áramlási sebességnél A tiszta terek túlnyomás alatt állnak, melyek mértéke a tiszta tér osztályok emelkedésével nő. Így garantált, hogy kívülről egyetlen részecske sem hatolhat be a helyiségbe. A helyiségbe beépített összes tárgynak legalább az adott ISO-osztály követelményeinek meg kell felelnie. A legrosszabb alkotóelem besorolása határozza meg az egész rendszer tiszta tér osztályát. A tiszta terek feloszthatók turbulencia-szegény kiszorító áramlású (TAV) és turbulens áramlású (TMS) helyiségekre. turbulencia-szegény kiszorító áramlás (TAV) turbulens áramlás (TMS) TISZTA TEREK TURBULENCIA-SZEGÉNY KISZORÍTÓ ÁRAMLÁSSAL (TAV) (ISO-OSZTÁLYOK 1-5) TISZTA TEREK TURBULENS ÁRAMLÁSSAL (TMS) (ISO-OSZTÁLYOK 6-9) - A helyiség teljes légcseréje kb. 6 másodpercenként következik be - A levegő egyenletesen, 0,45 m/s sebességgel áramlik az álmennyezetből - Légszűrők az egész álmennyezet felületén - Légörvény nem keletkezik a helyiségben - A helyiség egyenletes átszellőztetése, miközben a részecskék keresztirányú áramlása nem megengedett - A levegő kizárólag a padlószellőzőkön keresztül távozik - Az álmennyezetbe épített szellőzőkből a levegő 0,45 m/s sebességgel áramlik - Légörvények keletkezése a helyiségben - A részecskék keresztirányú áramlása megengedett - A levegő a padlószerkezetbe vagy az álmennyezetbe beépített szellőzőnyílásokon keresztül távozik A tisztasági fok tekintetében a döntő szempont a helyiségben levő légszenynyeződések ritkulása. Minél egyenletesebb a ritkulás, annál magasabb az elért tisztasági fok. 9

10 TISZTA TÉR A VIZSGÁLAT MENETE Az álmennyezetre helyezett hangszórók segítségével rezgéses terhelést szimulálnak. Nagy érzékenységű mérőeszközökkel határozzák meg a tiszta tér levegőjében előforduló részecskék számát. A részecskeszám meghatározásának célja a mérési terület minősítése. A m 3 -ként mért részecskeszám alapján sorolják osztályokba a tiszta tereket. Csak azokat a részecske-csoportokat veszik figyelembe, melyek előfordulási gyakorisága a kritikus részecskenagyság, azaz 0,1 μm és 5 μm között mozog. Ezen kívül megvizsgálják az álmennyezeti felületek kémiai ellenállóképességét (tisztíthatóságát) is tisztító-, vegyi- és fertőtlenítőszerekkel szemben a DIN szabvány A típusú eljárása alapján. Többek között olyan anyagokat tesztelnek, mint az ethanol és az isopropanol, H 2 O 2, elma clean, stb. Rezgéses terhelés hangszórók segítségével Érzékelő (4 darab) A VIZSGÁLAT EREDMÉNYE ISO 4. osztály (az ISO szerint) / 10. osztály (US fed. Std. 209E szerint) THERMACLEAN S hézagtömítő acryllal SCHLICHT hézagtömítő acryllal ISO 5. osztály (az ISO szerint) / 100. osztály (US fed. Std. 209E szerint) THERMACLEAN S hézagtömítő acryl nélkül ISO 6. osztály (az ISO szerint) / osztály (US fed. Std. 209E szerint) KOMBIMETALL hézagtömítő acryllal VIZSGÁLAT Érzékelő (4 darab) MINŐSÍTÉS A tiszta tér technika területén a légtisztasági osztályozások legismertebb szabványai: US-Fed, Standard 209E és a EN ISO A tiszta tereket ig (US-Fed. Standard 209D) osztályokba, ill. 1-9-ig ISO-osztályokba sorolják, az 1. osztály mindkét szabvány szerint a tisztaság legmagasabb követelményeinek felel meg. MEGJEGYZÉS A VIZSGÁLATHOZ A függesztett álmennyezetek valójában csak turbulens légáramlású tiszta terekbe építhetők be, az AMF álmennyezeteket a biztonságra törekedve a részecske-emisszió tekintetében olyan magasabb tiszta tér osztályok követelményei szerint is vizsgálták, amelyekben csak egyenletes áramlás engedélyezett. egyenletes áramlás turbulens áramlás ISO US. FED STD 209D US. FED STD 209E M M M M M M

11 TISZTA TÉR BESOROLÁS SCHLICHT Hézagtömítő acryllal THERMACLEAN S Hézagtömítő acryllal THERMACLEAN S KOMBIMETALL sima Hézagtömítő acryllal ISO 4 / Fed. 10 ISO 4 / Fed. 10 ISO 5 / Fed. 100 ISO 6 / Fed Gyógyszerek nyílt rendszerű előállításánál és csomagolásánál, veszélyes anyagok nyílt rendszerben való alkalmazásánál pl.: műtők, gyógyszeripari üzemek Pl.: olyan tiszta terekben, ahol a dolgozók teljes védőöltözetben fénymaszkokat munkálnak meg félvezetőgyártáshoz, CD-készítéshez, félvezető szürketermekhez (félvezetőgyártáshoz szükséges készülékek esetén) Finommechanikai gyártásnál, elektronikai üzemek befejező technológiájában, gyógyszerek zárt rendszerű előállításánál és töltésénél MEGJEGYZÉS: Az itt felsorolt FELHASZNÁLÁSI TERÜLETEK csak példaértékűek. A szükséges TISZTA TÉR BESOROLÁST A TISZTA TÉR TERVE- ZŐJÉNEK az adott felhasználási területre kell alkalmazni. A tiszta tér besorolásnak megfelelő áramlási viszonyokat kell kialakítani. NEMZETKÖZI SZABVÁNYOK ÖSSZEHASONLÍTÓ TÁBLÁZATA Szabványok országok és érvényesség szerint U.S.A. 209D U.S.A. 209E ISO Franciaország X44101 Németország VDI 2083 Nagy- Britannia BS 5295 Ausztrália AS 1386 Érvényesség kezdete ISO Class 1 ISO Class M1.5 ISO Class 3 1 C 0, M2.5 ISO Class 4 2 D 0, M3.5 ISO Class E, F 3, M4.5 ISO Class 6 4 G, H M5.5 ISO Class J M6.5 ISO Class K

12 TISZTA TÉR Osztályok az EU-GMP irányvonalai szerint A levegőben előforduló mikroorganizmusok CFU / m 3 Táptalajcsésze ø 90 mm CFU / 4h A MIKROBAFERTŐZÉSEK AJÁNLOTT ÉRTÉKEI Váladékcsésze ø 55 mm CFU Glove print 5 fingers CFU / glove Alkalmazás A <1 <1 <1 <1 B C D Steril feltételek Steril gyógyszerek előállítása CFU (Colony forming units) = Baktériumcsoportok Osztályok az EU-GMP irányvonalai szerint Maximális részecskeszám m 3 -ként Nyugodt állapotban Üzemállapotban Részecskenagyság 0,5 μm Részecskenagyság 5 μm Részecskenagyság 0,5 μm Részecskenagyság 5 μm A B C D Nem meghatározott Nem meghatározott GOOD MANUFACTURING PRACTICES Az ISO 9001 a nemzetközi minőségbiztosítás szabványa. Ez azonban nem elegendő pl.: a gyógyszerek előállításánál elvárt körülmények vizsgálatára. Ebben az esetben a GMP (Good Manufacturing Practices) előírásaira kell támaszkodni. A GMP EU-szerte érvényes törvényi kötelezettség, amelyet gyógyszerek előállításánál kell alkalmazni. A Good Manufacturing Practices-t (magyarul: Jó előállítási gyakorlat) főként a gyógyszerek gyártásánál alkalmazzák, ennél fogva a gyógyszeriparban használják. Emellett sokféle termék van, amelynek előállításánál a GMP-t alkalmazzák. Példaként megemlítünk néhányat: élelmiszerek, kozmetikumok, orvosi készülékek, hatóanyagok, biológiai anyagok vagy csomagolóanyagok. A GMP-nek megfelelő tiszta tereknek a gyógyszeriparban és ennek szállítóinál van központi jelentősége, ahol csíraszegény, ill. steril munkaterületet kell létrehozni. Ezt akkor lehet megvalósítani, ha speciális szellőzőtechnikát alkalmaznak és a megfelelő építészeti intézkedéseket (pl. a falak, álmennyezetek és padlózat kivitelezésénél) betartják. A tiszta tér nem valósítható meg, ha a helyiségben elhelyezett folyamattechnika és a személy-, ill. anyagmozgás nem felel meg a tiszta tér követelményeinek. A GMP célja, hogy a lakosság egészségét garantálja és a felhasználókat, ill. betegeket a veszélyes termékektől megóvja. Ez azt jelenti, hogy minőségi és hatékony gyógyszereket állítanak elő emberek és állatok számára. A GMP legfontosabb feladata többek között a tisztaságra, berendezésekre, ill. higiéniára vonatkozó követelmények betartatása, hogy a mikroba-szennyeződések elkerülhetők legyenek. 12

13 FELHASZNÁLÁS ALKALMAZÁSI TERÜLETEK Építőelemek és nyersanyagtechnika Mikroelektronika Gyógyszeripar Élelmiszeripar Orvosi technológia Egészségügy Mikroformák Nanotechnológia Új anyagok fejlesztése Felülettechnika Mikrorészecskék Félvezető-gyártás Mérő- és szenzortechnika Gyógyszerészeti termelés Kutatás Szűrőtechnika Élelmiszer előállítás (pl. kész és fagyasztott termékek) Élelmiszerek csomagolása és csomagolóanyagok előállítása Implantátumok előállítása és fejlesztése Biogyógyszerek Géntechnika Műtők Szűrőtechnika 13

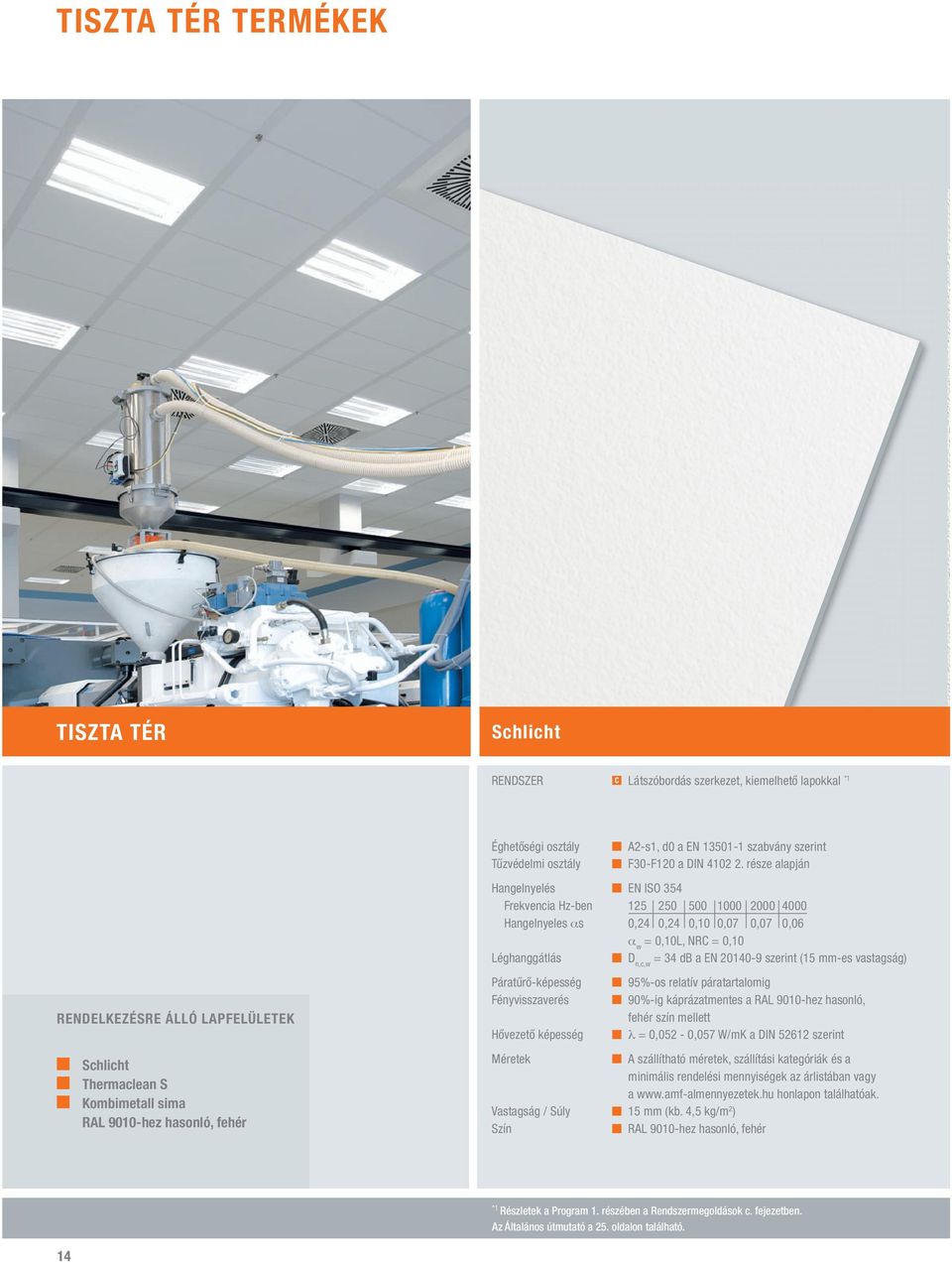

14 TISZTA TÉR TERMÉKEK TISZTA TÉR Schlicht RENDSZER C Látszóbordás szerkezet, kiemelhető lapokkal *1 RENDELKEZÉSRE ÁLLÓ LAPFELÜLETEK Schlicht Thermaclean S Kombimetall sima RAL 9010-hez hasonló, fehér Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyeles αs 0,24 0,24 0,10 0,07 0,07 0,06 α w = 0,10L, NRC = 0,10 Léghanggátlás D n,c,w = 34 db a EN szerint (15 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 15 mm (kb. 4,5 kg/m 2 ) Szín RAL 9010-hez hasonló, fehér Technische Beratung, Gutachten wie auch weitere Unterlagen (Konstruktionsblätter *1 Részletek mit a Ausschreibungs- Program 1. részében und a Rendszermegoldások Montagehinweisen, c. fejezetben. Prüfzeugnisse, Muster usw.) erhalten Sie auf Anforderung. Bei allen AMF-Systemen, die bauamtlichen Auflagen Az Általános unterliegen, útmutató a sollten 25. oldalon Sie található. sich von unseren Mitarbeitern beraten lassen! 14

15 Thermaclean S Kombimetall sima RENDSZER C Látszóbordás szerkezet, kiemelhető lapokkal *1 Éghetőségi osztály C-s3,d0 nach EN Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354, kérésre tájékoztatjuk a hangelnyelés mértékéről Léghanggátlás D n,c,w = 34 db a EN szerint (15 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 15 mm (kb. 4,5 kg/m 2 ) Szín fehér RENDSZER F Önhordó szerkezet, tartók látszanak vagy rejtettek *1 Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyeles αs 0,48 0,28 0,30 0,27 0,18 0,17 α w = 0,25L, NRC = 0,25 Léghanggátlás D n,c,w = 42 db a EN szerint (21 mm-es vastagság) Páratűrő-képesség Páratűrő-képesség 90%-os relatív páratartalomig (30 C-ig változó páratartalom mellett) Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 21 mm (kb. 9,5 kg/m 2 ) Szín RAL 9010-hez hasonló, fehér *1 *1 Részletek a Program 1. részében a Rendszermegoldások c. fejezetben. Részletek a Program 1. részében a Rendszermegoldások c. fejezetben. 1 Details siehe Systemlösungen. Technische Bestimmungen Seite Programm Teil 1 1 Details siehe Systemlösungen. Technische Bestimmungen Seite Programm Teil 1 Az Általános útmutató a 25. oldalon található. Az Általános útmutató a 25. oldalon található. 15

16 AMF TISZTA TÉR PROJEKTEK NÉMETORSZÁG SWR SÜDWESTFUNK, BADEN BADEN KÓRHÁZ, SOLINGEN Termék Szerkezet Kivitelező Thermatex Clean Room Schlicht C Rendszer, SK élkiképzés / 625 x 625 mm Fa. Teuber Akustikbau 16

17 SZERBIA KÓRHÁZ, LOZNICA Termék Thermaclean S fehér Szerkezet C Rendszer, SK élkiképzés Mennyiség m 2 -ben 1000 m 2 Tervező Atlje Nikolić, arh. Predrag Nikolić Kivitelező Fa. Pionir Vlasotince 17

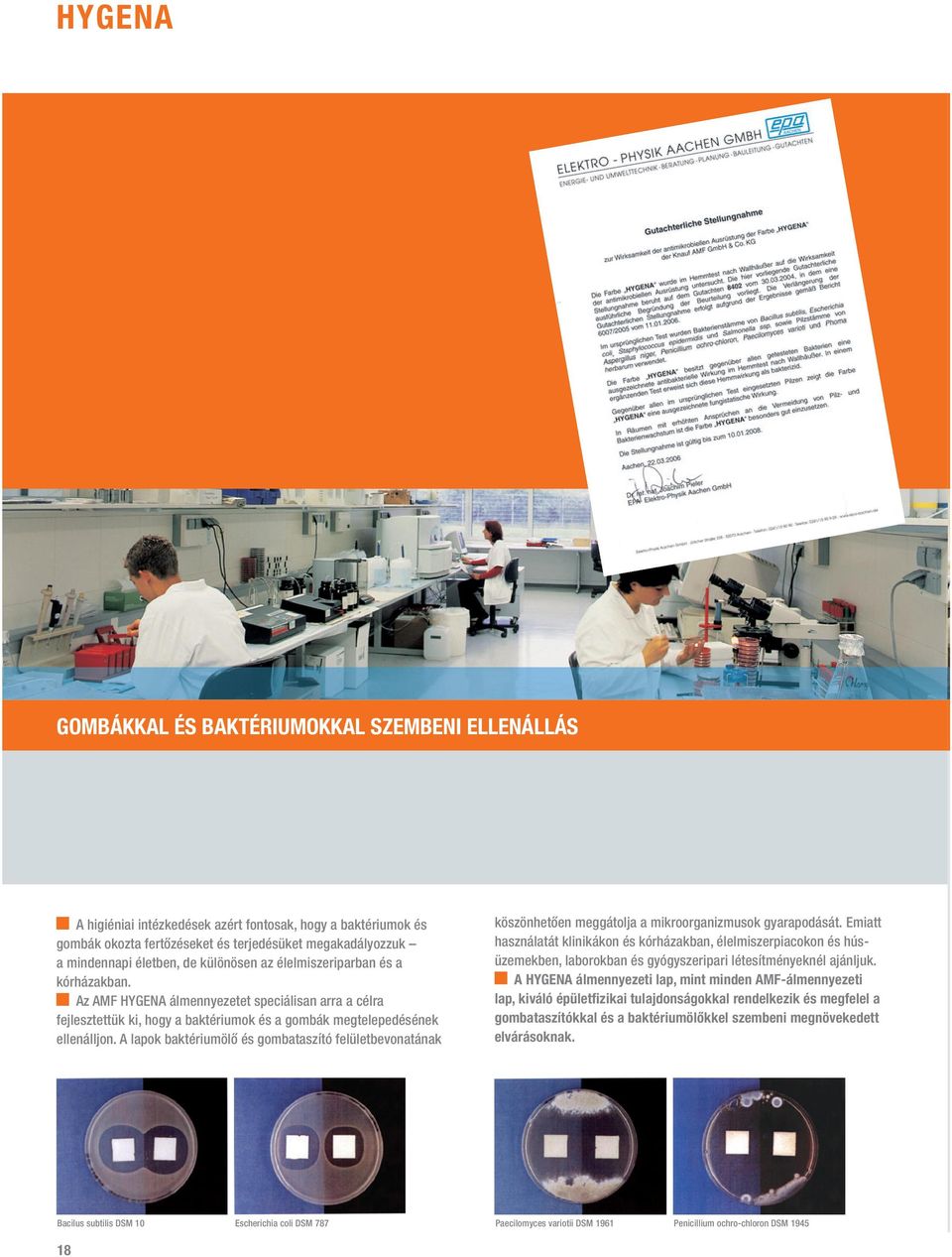

18 HYGENA GOMBÁKKAL ÉS BAKTÉRIUMOKKAL SZEMBENI ELLENÁLLÁS A higiéniai intézkedések azért fontosak, hogy a baktériumok és gombák okozta fertőzéseket és terjedésüket megakadályozzuk a mindennapi életben, de különösen az élelmiszeriparban és a kórházakban. Az AMF HYGENA álmennyezetet speciálisan arra a célra fejlesztettük ki, hogy a baktériumok és a gombák megtelepedésének ellenálljon. A lapok baktériumölő és gombataszító felületbevonatának köszönhetően meggátolja a mikroorganizmusok gyarapodását. Emiatt használatát klinikákon és kórházakban, élelmiszerpiacokon és húsüzemekben, laborokban és gyógyszeripari létesítményeknél ajánljuk. A HYGENA álmennyezeti lap, mint minden AMF-álmennyezeti lap, kiváló épületfizikai tulajdonságokkal rendelkezik és megfelel a gombataszítókkal és a baktériumölőkkel szembeni megnövekedett elvárásoknak. Bacilus subtilis DSM 10 Escherichia coli DSM 787 Paecilomyces variotii DSM 1961 Penicillium ochro-chloron DSM

19 FELHASZNÁLÁS ALKALMAZÁSI TERÜLETEK Klinikák Laborok Termelés Betegszoba Kezelők Fertőtlenítő helyiség Rendelő Elemző laborok Fejlesztési laborok Kutató laboratórium Higiéniás cikkek előállítása Kozmetikumok Üzemi konyhák Élelmiszer-előállítás Élelmiszer-értékesítés Főzőtér Előkészítési terület Raktárhelyiség Kész és fagyasztott termékek előállítása Csomagoló sor Pékségek Hűtőpultok Élelmiszer-részlegek Pékségek Csomagolatlan élelmiszerek eladása 19

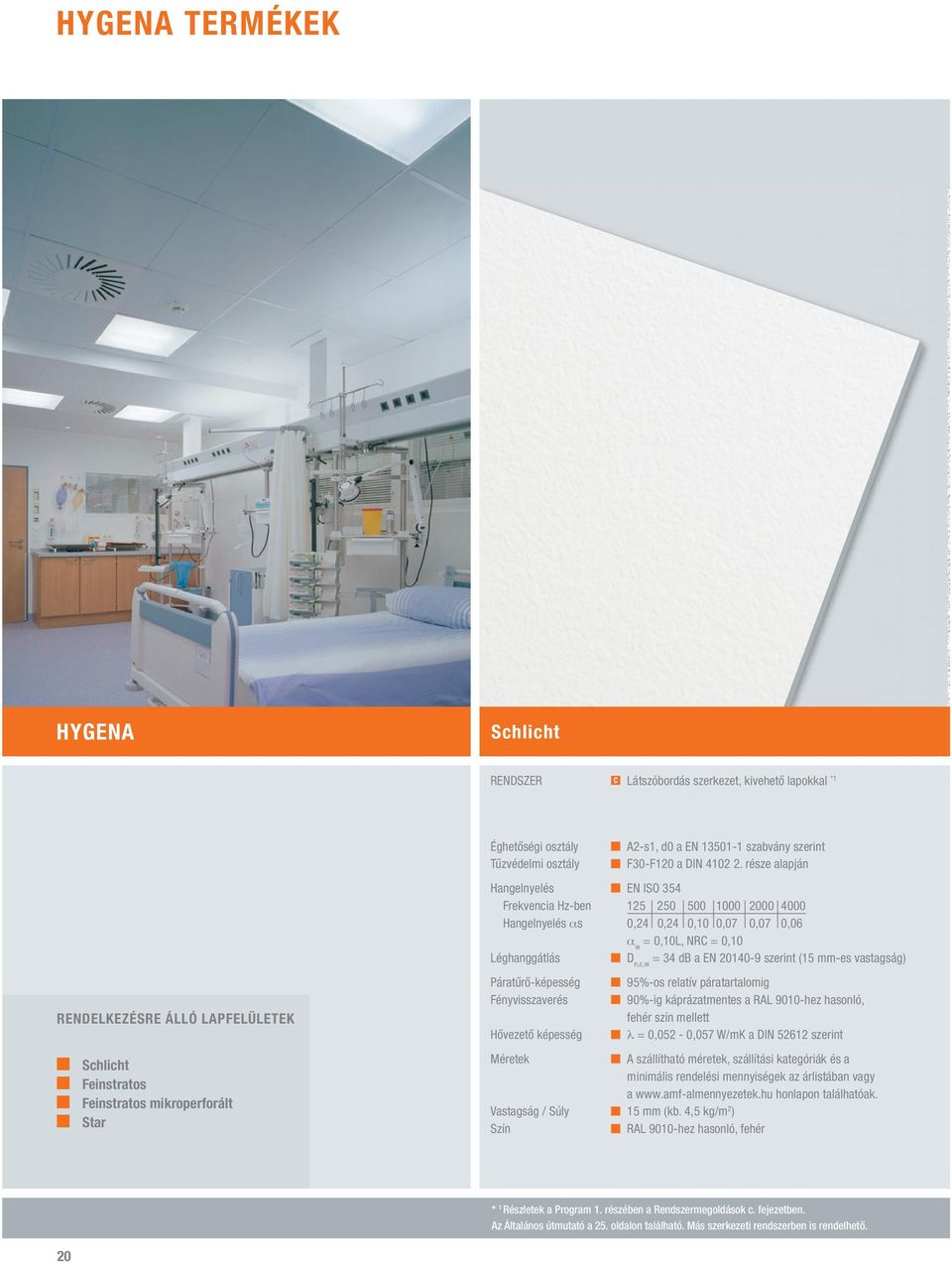

20 HYGENA TERMÉKEK HYGENA Schlicht RENDSZER C Látszóbordás szerkezet, kivehető lapokkal *1 RENDELKEZÉSRE ÁLLÓ LAPFELÜLETEK Schlicht Feinstratos Feinstratos mikroperforált Star Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyelés αs 0,24 0,24 0,10 0,07 0,07 0,06 α w = 0,10L, NRC = 0,10 Léghanggátlás D n,c,w = 34 db a EN szerint (15 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 15 mm (kb. 4,5 kg/m 2 ) Szín RAL 9010-hez hasonló, fehér * 1 Részletek a Program 1. részében a Rendszermegoldások c. fejezetben. Az Általános útmutató a 25. oldalon található. Más szerkezeti rendszerben is rendelhető. 20

21 Feinstratos Star RENDSZER C Látszóbordás szerkezet, kivehető lapokkal *1 RENDSZER C Látszóbordás szerkezet, kivehető lapokkal *1 Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyelés αs 0,37 0,24 0,09 0,08 0,09 0,09 α w = 0,10L, NRC = 0,15 Léghanggátlás D n,c,w = 34 db a EN szerint (15 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 15mm (kb. 4,5kg/m 2 ) Szín RAL 9010-hez hasonló, fehér Éghetőségi osztály A2-s1, d0 a EN szabvány szerint Tűzvédelmi osztály F30-F120 a DIN része alapján Hangelnyelés EN ISO 354 Frekvencia Hz-ben Hangelnyelés αs 0,34 0,43 0,54 0,67 0,65 0,64 α w = 0,65, NRC = 0,55 Léghanggátlás D n,c,w = 34 db a EN szerint (15 mm-es vastagság) Páratűrő-képesség 95%-os relatív páratartalomig Fényvisszaverés 90%-ig káprázatmentes a RAL 9010-hez hasonló, fehér szín mellett Hővezető képesség λ = 0,052-0,057 W/mK a DIN szerint Méretek A szállítható méretek, szállítási kategóriák és a minimális rendelési mennyiségek az árlistában vagy a honlapon találhatóak. Vastagság / Súly 15mm (kb. 4,5kg/m 2 ) Szín RAL 9010-hez hasonló, fehér 1 1 * Részletek a Program 1. részében a Rendszermegoldások c. fejezetben. * Részletek a Program 1. részében a Rendszermegoldások c. fejezetben. 1 Details siehe Systemlösungen. Technische Bestimmungen Seite Programm Teil 1 1 Details siehe Systemlösungen. Technische Bestimmungen Seite Programm Teil 1 Az Általános útmutató a 25. oldalon található. Más szerkezeti rendszerben is rendelhető. Az Általános útmutató a 25. oldalon található. Más szerkezeti rendszerben is rendelhető. 21

22 AMF HYGENA PROJEKTEK NÉMETORSZÁG SWR SÜDWESTFUNK, BADEN BADEN SÜDZUCKER AG, OFFENAU Termék Szerkezet AMF Feinfresko, Hygena C Rendszer, SK élkiképzés, 625 x 625 mm 22

23 LETTORSZÁG KÓRHÁZ, LETTORSZÁG Termék AMF Feinstratos, Star Hygena Szerkezet C Rendszer, SK élkiképzés Mennyiség m 2 -ben m 2 23

24 AMF HYGENA PROJEKTEK FRANCIAORSZÁG SWR SÜDWESTFUNK, BADEN BADEN KÓRHÁZKÖZPONT, ST. JEAN DE MAURIENNE, FRANCIAORSZÁG Termék AMF Feinstratos mikroperforált, Hygena Szerkezet C Rendszer, VT24 élkiképzés, 600 x 600 mm Mennyiség m 2 -ben m 2 Tervező NUNC Architectes Kivitelező SONZOGNI Frères 24

25 ÁLTALÁNOS ÚTMUTATÓ KIÍRÁSI SZÖVEGEK ÉS MŰSZAKI MELLÉKLETEK JOGI ÚTMUTATÓ Az AMF-álmennyezeti rendszerek kiírási szövegeit kérje telefonon: / faxon: / en: info@amf-almennyezetek.hu vagy letölthető a honlapról. A kiírási szövegekhez bővebb felvilágosítást kaphat honlapunkon Szolgáltatás menüpont alatt vagy személyesen irodánkban. Műszaki tanácsadással, szakvéleménnyel, valamint dokumentációkkal (kiírási szövegek, szerelési útmutatók, vizsgálati eredmények, minták, stb.) szívesen állunk rendelkezésére. Minden AMFrendszerrel kapcsolatban, amely építőipari hatósági dokumentációval rendelkezik, hagyatkozzon műszaki tanácsadóink segítségére! A nyomtatásból adódóan a katalógusban szereplő és az eredeti termékek között szín- és minőségbeli különbségek lehetnek. A termék kiválasztásának ezért mindig mintalap alapján kell történnie. Minden, az AMF-álmennyezetekre vonatkozó adat és műszaki információ, amely ebben a katalógusban, ill. más közleményben jelent meg, laboratóriumi körülmények között mért vizsgálati eredményeken alapszik. Az ügyfél felelőssége, hogy ezek az adatok és információk a kívánt specifi kus alkalmazási területnek megfelelnek-e. Minden adat a technika aktuális állásának felel meg. A rendszerre vonatkozó összes vizsgálati bizonyítványt, szakvéleményt és szerelési útmutatót fi gyelembe kell venni! Az adatok az AMF-termékek és rendszerelemek használatát feltételezik, melyek együttes hatását belső és külső vizsgálatok igazolják. Más termékekkel vagy rendszerelemekkel történő kombináció esetén ezért mindenféle szavatosság és felelősség kizárt. Továbbá fi gyelembe kell venni, hogy különböző gyártói jelöléssel ellátott (gyártási idő, gyártási szám) termékeket együtt nem szabad beépíteni. Az előzetes tájékoztatás nélküli műszaki változtatások jogát fenntartjuk. Érvényesség az általános eladási, szállítási és fi zetési feltételeink szerint. A katalógus új kiadással hatályát veszti! Tévedések és nyomtatási hibák jogát fenntartjuk. 25

26 Knauf AMF Értékesítési szervezet Knauf AMF GmbH & Co. KG Levelezési cím: Postfach 1263, D Grafenau Központ: Elsenthal 15, D Grafenau Knauf AMF Központ Grafenau Értékesítés Értékesítési tanácsadók, Közép (Dél-Németország, Ausztria, Svájc) Fritz Schneck Mobil: (0) Eduard Schönberger Tel.: (0) Roland Biebl Tel.: (0) Olga Eibl Tel.: (0) Értékesítési tanácsadók, Észak (Észak-Németország, Benelux Államok, Skandinávia) Karl-Heinz-Kuhn Mobil: (0) Thomas Moser Tel.: (0) Sandra Stockinger Tel.: (0) Andreas Riedl Tel.: (0) Értékesítési tanácsadók, Nyugat (Nyugat-Európa, Amerika, Közép- / Távol-Kelet, Afrika) Katharina Sigl Mobil: (0) Markus Ranzinger Tel.: (0) Martin Riedl Tel.: (0) Klaus Scholz Tel.: (0) Georg Laudi Tel.: (0) Marion Sammer Tel.: (0) Stefan Blöchl Tel.: (0) Értékesítési tanácsadók, Kelet (Kelet-Európa, Észak-Ázsia) Karl Wenig Mobil: (0) Christoph Cieply Tel.: (0) Silvia Vogl Tel.: (0) Nataliya Eberl-Tsvyk Tel.: (0) Sergej Kalina Tel.: (0) Marketing / Reklám Marlene Prager Tel.: (0) Diszpozíció / Szállítmányozás Michael Winter Tel.: (0) Thomas Kliemsch Tel.: (0) Christina Weber Tel.: (0) Termékmenedzsment / Alkalmazástechnika Andreas Schiedeck Tel.: (0) Wilhelm Holzinger Tel.: (0) Stefan Schmidl Tel.: (0) Christian Pockes Tel.: (0) Nemzetközi kommunikáció / Szabványok Alexander Mayer Tel.: (0) Knauf AMF Képviseleti irodák Értékesítés Közép / Észak Knauf AMF Németország 26 Knauf AMF- Képviseleti iroda Hamburg Hans Stach Mobil: (0) stach.amf-n@t-online.de Knauf AMF- Képviseleti iroda Berlin Martin Bierhoff Mobil: (0) bierhoff.martin@amf-grafenau.de Knauf AMF- Képviseleti iroda Hannover Antonius Sprenger-Pieper Mobil: (0) sprenger-pieper.amf@t-online.de Knauf AMF- Képviseleti iroda Düsseldorf Manuel Schons Mobil: (0) info@manuschons.de Knauf AMF- Képviseleti iroda Frankfurt Fridolin Helfenbein Mobil: (0) helfenbein.amf-w@t-online.de Knauf AMF- Képviseleti iroda Stuttgart Stefan Lemler Mobil: (0) lemler.amf-sw@t-online.de Knauf AMF- Képviseleti iroda Lipcse Axel List Mobil: (0) list.amf-o@t-online.de Knauf AMF- Képviseleti iroda München Bernhard Jahnel Mobil: (0) jahnel.amf@t-online.de Knauf AMF- Képviseleti iroda Nürnberg Christian Veith Mobil: (0) veith.christian@amf-grafenau.de Knauf AMF Ausztria Országhívó +43 Norbert Schiffauer Mobil: (0) schiffauer.amf@aon.at Knauf AMF Svájc Országhívó +49 Eduard Schönberger Tel.: (0) Knauf AMF Benelux Államok Országhívó +32 Marc Peeters Mobil: (0) amfplafonds@skynet.be Knauf AMF Hollandia Országhívó +31 Koen Van de Pol Mobil: (0) knauf-amfplafonds@home.nl Knauf AMF Skandinávia Országhívó +49 Thomas Moser Tel.: (0) moser@amf-grafenau.de Andreas Riedl Tel.: (0) riedl@amf-grafenau.de Értékesítés Nyugat Knauf AMF Olaszország Országhívó +39 Giorgio Marenco Mobil: amf.marenco@virgilio.it Fabrizio Chiesa Mobil: amf.chiesa@virgilio.it Fabio Visintainer Mobil: amf.visintainer@virgilio.it Giancarlo Chiffi Mobil: amf.chiffi@virgilio.it Piero Trezza Mobil: amf.trezza@alice.it Knauf AMF Franciaország Országhívó +33 Jean-Christophe Cornu Mobil: (0) jccornu@amf-france.fr Philippe Paillart Mobil: (0) ppaillart@amf-france.fr Olivier Lecourt Mobil: (0) olecourt@amf-france.fr Jean-Marc Mercier Mobil: (0) jmmercier@amf-france.fr Gilles Lescoffier Mobil: (0) glescoffier@amf-france.fr Patrice Cordon Mobil: (0) pcordon@amf-france.fr Pierre Laxalde Mobil: (0) plaxalde@amf-france.fr Christian Kernevez Mobil: (0) ckernevez@amf-france.fr

27 Knauf AMF Görögország Országhívó +30 Aggelos Sinodinos Mobil: Knauf AMF Nagy-Britannia Országhívó +44 Stuart Brown Mobil: (0) Tim Draper Mobil: (0) Vince Saunders Mobil: (0) Henry Niven Mobil: (0) Paul Coley Mobil: (0) Suzanne Waters Mobil: (0) Knauf AMF Spanyolország/Portugália Országhívó +34 Luis Cabañero Moreno Mobil: Fernando Valdivia Mobil: Daniel López Mobil: Knauf AMF Közép-Kelet Országhívó +971 Markus Ranzinger Mobil: +49 (0) Nigel Nambiar Mobil: Knauf AMF Törökország Országhívó +90 İlhan Yasar Mobil: Knauf AMF Irán Országhívó +98 EFFIZIENZ DURCH AUSGEREIFTE TECHNIK Arthur Manoukian Mobil: Knauf AMF Kína Országhívó +86 Liu Xin Mobil: amfchina@sohu.com Knauf AMF Közel-Kelet / Ázsia / Csendes-óceán Országhívó +49 Markus Ranzinger Mobil: (0) markus.ranzinger@amf-grafenau.de Martin Riedl Mobil: (0) martin.riedl@amf-grafenau.de Stefan Blöchl Tel.: (0) bloechl@amf-grafenau.de Knauf AMF Brazília Országhívó +55 Eng Fábio Miceli Teixeira Mobil: info@amf-brasil.com.br Arq a Marta de Albuquerque Kimura Mobil: marta@amf-brasil.com.br Knauf AMF Észak-Amerika / Dél-Amerika Országhívó +49 Georg Laudi Mobil: (0) laudi@amf-grafenau.de Knauf AMF Képviseleti irodák Értékesítés Kelet Knauf AMF Csehország Országhívó +420 Petr Fitzner Mobil: amfcz@bon.cz Libor Holub Mobil: amfcz-morava@avonet.cz Knauf AMF Szlovákia Országhívó +420 Petr Fitzner Mobil: Libor Holub Mobil: amfsk@amf-sk.sk Knauf AMF Lengyelország Országhívó +48 Krzysztof Szczepaniak Mobil: (0) wro@amf-polska.pl Marius Czynciel Mobil: (0) krak@amf-polska.pl Michal Czachor Mobil: (0) czachor@amf-polska.pl Knauf AMF Lettország / Észtország Országhívó +371 Ivars Šmalcs Mobil: (0) ivars@amf-baltikum.lv Knauf AMF Litvánia Országhívó +370 Virginijus Šiugžda Mobil: (0) amf_lietuva@yahoo.com Knauf AMF Magyarország Országhívó +36 Miklòs Laczka Mobil: (0) info@amf-almennyezetek.hu László Mohai Mobil: (0) mohai.laszlo@amf-almennyezetek.hu Knauf AMF Szlovénia / Bosznia Országhívó +386 Aleš Gabrovšek Mobil: (0) gabrovsek@amf-slo.si Knauf AMF Szerbia és Montenegró Országhívó +381 Dejan Popovic Mobil: (0) popovic@amf-yu.co.yu Knauf AMF Horvátország Országhívó +385 Igor Cvek Mobil: (0) amf-zagreb@inet.hr Knauf AMF Bulgária / Macedónia Országhívó +359 Jawor Otaschlijski Mobil: (0) otaschlijski@amf.bg Kiril Gyuzelev Mobil: (0) gyuzelev@amf.bg Knauf AMF Románia / Moldávia Országhívó +40 Trajan-Florin Vujdea Mobil: (0) vujdea@amf.ro Monica Minoiu Mobil: (0) office: minoiu@amf.ro Florian Ilie Dragomir Mobil: (0) dragomir@amf.ro Knauf AMF Oroszország Országhívó +7 Gennadi Marksitzer Mobil: (8) amf_marksitzer@quadra.ru Alexander Gnezdilov Mobil: (8) amf-gnezdilov@hotmail.ru Evgeni Pavlov Mobil: (8) amf-spb@mail.ru Sergej Rakov Mobil: (8) amf-tjumenj@mail.ru Knauf AMF Ukrajna Országhívó +380 Maria Netschiporenko Mobil: (0) amf-ukr@i.kiev.ua Yuri Zimin Mobil: (0)

28 MADE IN GERMANY MADE IN GERMANY MADE IN GERMANY MADE IN GERMANY MADE IN GERMANY MADE IN GERMANY MADE IN GERMANY AMF PROGRAM ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak ÁLMENNYEZETI PROGRAM PROGRAM 1. RÉSZ TŰZVÉDELEM PROGRAM 2. RÉSZ AKUSZTIKA PROGRAM 3. RÉSZ 1. rész 2. rész 3. rész ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak TISZTASÁG & HIGIÉNIA PROGRAM 4. RÉSZ HANG, FÉNY & E-TECHNIKA PROGRAM 5. RÉSZ ANYAG & DESIGN PROGRAM 6. RÉSZ 4. rész 5. rész 6. rész AMF- ALKALMAZÁSI TERÜLETEK ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak OKTATÁS 1. rész A Program bármely részéhez a Katalógus igénylő fax elküldésével vagy a honlapon juthat hozzá. 28

29 ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak AMF-Mineralplatten Kft 1117 Budapest Budafoki út 111. KATALÓGUS IGÉNYLŐ ŰRLAP FAX: 1/ Kérem, küldjék meg részemre a következő AMF-KATALÓGUSOKAT 1. rész ÁLMENNYEZETI RENDSZEREK 2. rész TŰZVÉDELEM 3. rész AKUSZTIKA 4. rész TISZTASÁG & HIGIÉNIA 5. rész HANG, FÉNY & E-TECHNIKA 6. rész ANYAG & DESIGN Kérem, küldjenek katalógust az AMF ALKALMAZÁSI TERÜLETEIRŐL 1. rész OKTATÁS Kérem, küldjenek AMF-ÁRLISTÁT Cég Név Beosztás Utca, házszám Város, irányítószám Telefon, fax 29

30 a oldalon világszerte állunk rendelkezésére FEDEZZE FEL VELÜNK AZ ÁLMENNYEZETEK VILÁGÁT! Ha speciális megoldást keres projektjéhez Ha gyors segítségre van szüksége Alkalmazástechnikusok számára rendelkezésre állnak: Költségei kiszámításához talál: Legyen szó iskoláról kórházról ipari épületről stb. A SZERVIZ menüpont alatt éjjel-nappal elérhető információs szolgáltatást nyújtunk vizsgálati jegyzökönyvek általános kiírási szövegek letölthető prospektusok és adatlapok anyagkalkulátort árlistát honlapunkon megtalálja az elvárásainak megfelelő megoldást Az áttekinthető menürendszerben számtalan választási lehetőséget találnak a technika és design területén. További információk találhatók aktuális rendezvényeinkről termékújdonságainkról referencia épületeinkről és az AMF képviseleti irodákról. A Kapcsolat menüpont alatt az AMF munkatársai világszerte elérhetők 30
