1 ÁLMENNYEZETI RENDSZEREK Teret adnak az újdonságoknak Mennyezeti megjelenés új fényben. THERMATEX Varioline Újragondolt térkomfort _Produktbroschuere_THERMATEX_Varioline_H.indd :23

2 THERMATEX Varioline Fedezze fel újra a tereket fémes és fa mintázatú álmennyezetekkel: THERMATEX Varioline. A modern építészet hajtómotorja, életteret és munkahelyet teremteni, melyben az ember jól érzi magát. Ez csak olyan környezetben lehetséges, mely esztétikus megjelenésű, harmónikus és saját igények szerint kialakított, hangsúlyt fektetve a kényelemre és a zavartalan létre. Forma, felhasznált anyagok és színek ugyanúgy fontos szerepet játszanak az élhető környezet megalkotásában, mint különböző, működéshez szükséges tulajdonságok, mint a tűzvédelem vagy az akusztika _Produktbroschuere_THERMATEX_Varioline_H.indd :23

3 A Knauf AMF bemutatja legújabb termékcsaládját, a THERMATEX Varioline-t. A megjelenést és a funkciót egyedülálló módón egyesíti, új megvilágításba helyezve ezzel az álmennyezetet, újabb lehetőségeket teremtve az építészetileg igényes terek kialakításához. A THERMATEX Varioline akkor kerül előtérbe, mikor egy fémlemez rideg eleganciája vagy egy fafelület barátságos, melegséget sugárzó megjelenése az igény, de mellette elvárást támasztanak épületfizikai tulajdonságokkal szemben is, mint tűzvédelem, akusztika vagy páraállóság. Előnyei: Sokoldalú megjelenés Kiváló hangelnyelőképesség Alaktartó és könnyen megmunkálható Tűzvédelem Alacsony tömeg 1%-ban újrahasznosítható _Produktbroschuere_THERMATEX_Varioline_H.indd :24

4 THERMATEX Varioline Fém Ásványi álmennyezet fémes megjelenéssel. A THERMATEX Varioline Fém termékcsalád felületi megjelenését egy jó minőségű akusztikus üvegszövet adja, amelyre a fémlemez megjelenésre jellemző lyuggatási kép kerül feketével nyomtatásra. Így megmarad minden jellemzője az ásványi lapnak. Különböző lyuggatási képek kombinálva különböző élkiképzésekkel, széleskörű lehetőségeket nyújtanak a tervezőknek, hogy szabadon, korszerű álmennyezeti megjelenést tervezzenek. Fémdekor fehér Élkiképzés Műszaki adatok THERMATEX Rendszer Vastagság / Tömeg Méret SK VT- S15/24 VT- S15F SF AW/SK Hangelnyelés (EN ISO 11654) Léghanggátlás (EN / EN ISO 1848) Éghetőség Tűzvédelem (EN ) (EN ) Páraállóság Hővezetési tényező (DIN / EN 12667) Varioline C 19 mm (3, kg/m²) 6 x 6, 625 x 625 α w =,95 NRC =,9 D n,f,w = 28 db A2-s1,d REI 3 - REI 9 95% RH,4 Varioline SF C 24 mm (8,4 kg/m²) 6 x 6, 625 x 625 α w = 5 (H) NRC =,7 D n,c,w = 38 db A2-s1,d REI 3 95% RH,52-,57 Varioline Acoustic F, I 19 mm (4,6 kg/m²) x 3 α w = 5 (H) NRC =,7 D n,c,w = 4 db A2-s1,d REI 3 95% RH,52-,57 További méretek iránt érdeklődjenek műszaki irodánkban. Hangelnyelési értékek: THERMATEX Varioline THERMATEX Varioline SF THERMATEX Varioline Acoustic 4,5,75,9,9,35,75,9,95,35 5 5,95, _Produktbroschuere_THERMATEX_Varioline_H.indd :24

5 Minta A Rg - 3, Ø mm 3 3 Minta B Pontátmérő: mm Ponttávolság: 3, mm Forma: kerek Elrendezés: egyvonalú Ø 1,5 mm 2,8 2,8 Ø 2,5 mm 5,5 5,5 Pontátmérő: 2,5 mm Ponttávolság: 5,5 mm Forma: kerek Elrendezés: egyvonalú Minta D Minta C Rg 1,5-2,8D Rg 2,5-5,5 Pontátmérő: 1,5 mm Ponttávolság: 2,8 mm Forma: kerek Elrendezés: átlósan eltolt Qg 3, - 8,5 3, mm 8,5 Méretek: 3 x 3 mm Ponttávolság: 8,5 mm Forma: négyszögletes Elrendezés: egyvonalú _Produktbroschuere_THERMATEX_Varioline_H.indd :24

6 THERMATEX Varioline Fém Felhasználási terület A THERMATEX Varioline Fém álmennyezetek gondoskodnak a jó akusztikáról és az optimális léghanggátlásról. Ezen kívül a lapok hosszú ideig tiszták maradnak, köszönhetően a nagyobb anyagsűrűség miatt kisebb mértékben átszivárgó levegő okozta alacsonyszintű por lerakódásnak. Nagyterű irodák Tárgyalók Étkezdék Osztálytermek Folyosók Termek és aulák Előadók Jegypénztárak Étterem Foyerek Repterek A THERMATEX Varioline-nal Ön dönti el, milyen legyen álmennyezetének színe és mintázata _Produktbroschuere_THERMATEX_Varioline_H.indd :24

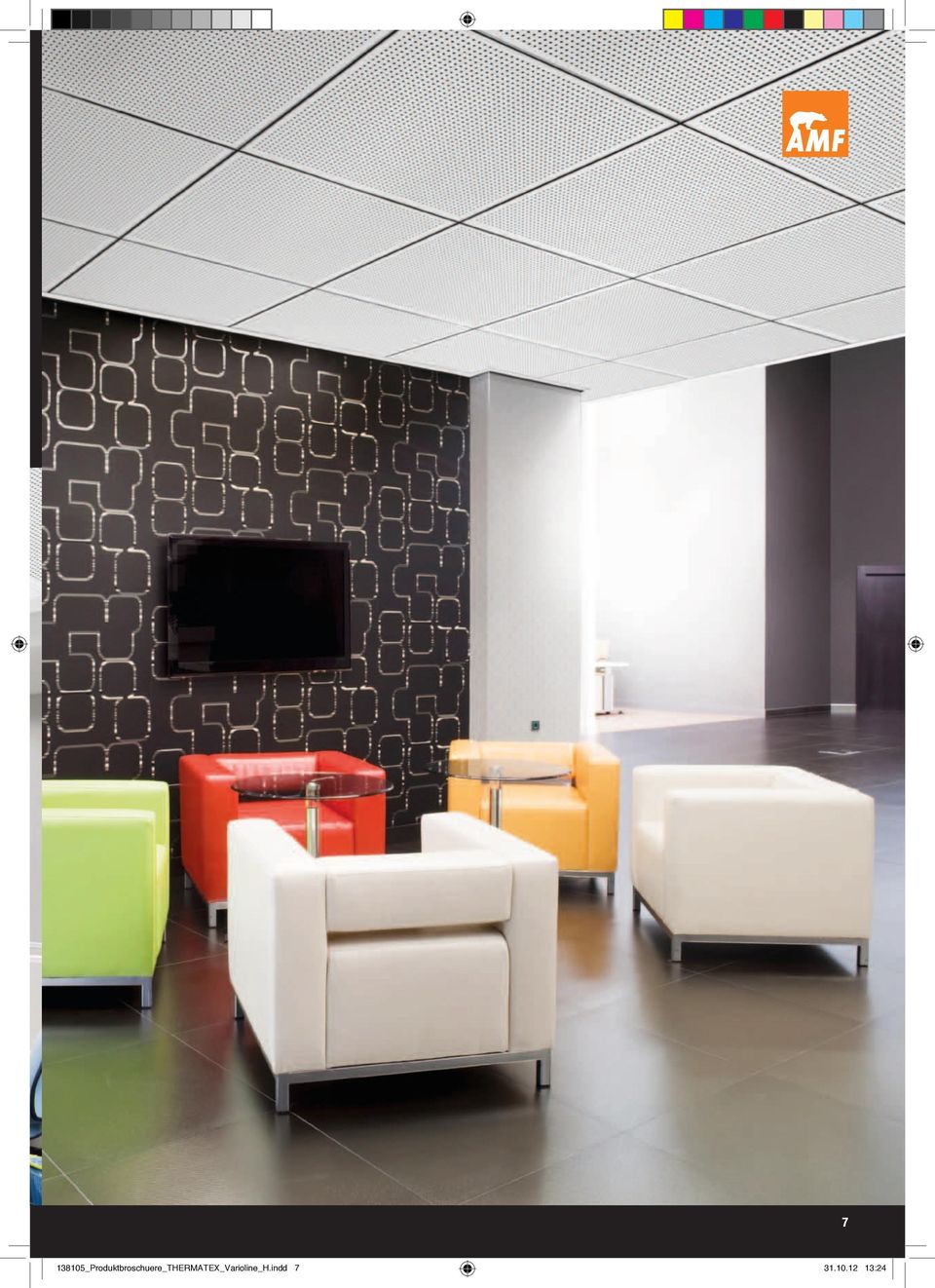

7 _Produktbroschuere_THERMATEX_Varioline_H.indd :24

8 THERMATEX Varioline Fa Amennyiben az építészeti megoldás fa álmennyezetet igényel, mellette viszont a legmagasabb követelményeknek is meg kell felelni tűzvédelem és akusztika terén, akkor a THERMATEX Varioline Fa megjelenéssel a tökéletes választás. Az Ásványi lapok egy jó minőségű üvegszövetbevonattal érik el végleges formájukat, mely kívánság szerinti fa mintázattal lesz ellátva. Fa mintázatok Élkiképzés Műszaki adatok THERMATEX Rendszer Vastagság / Tömeg Méret SK VT- S15/24 VT- S15F SF AW/SK Hangelnyelés (EN ISO 11654) Léghanggátlás (EN / EN ISO 1848) Éghetőség Tűzvédelem (EN ) (EN ) Páraállóság Hővezetési tényező (DIN / EN 12667) Varioline C 19 mm (3, kg/m²) 6 x 6, 625 x 625 α w =,95 NRC =,9 D n,f,w = 28 db A2-s1,d REI 3 - REI 9 95% RH,4 Varioline SF C 24 mm (8,4 kg/m²) 6 x 6, 625 x 625 α w = 5 (H) NRC =,7 D n,c,w = 38 db A2-s1,d REI 3 95% RH,52-,57 Varioline Acoustic F, I 19 mm (4,6 kg/m²) x 3 α w = 5 (H) NRC =,7 D n,c,w = 4 db A2-s1,d REI 3 95% RH,52-,57 További méretek iránt érdeklődjenek műszaki irodánkban. Hangelnyelési értékek: THERMATEX Varioline THERMATEX Varioline SF THERMATEX Varioline Acoustic 8,5,75,9,9,35,75,9,95,35 5 5,95, _Produktbroschuere_THERMATEX_Varioline_H.indd :24

9 Kőris Nyírfa Cseresznye (US) Vörösfenyő Cseresznye (európai) Tölgy _Produktbroschuere_THERMATEX_Varioline_H.indd :24

10 THERMATEX Varioline Fa Felhasználási terület A THERMATEX Varioline kitűnő tulajdonságokkal rendelkezik tűzzel szemben, legyen szó éghetőségről vagy tűzvédelemről. Akusztikai igények is könnyedén kielégíthetők, kiegészítő hangelnyelő felületek elhelyezése feleslegessé válik használatával. Ennek köszönhetően, a THERMATEX Varioline Fa ásványi lapok elhelyezése könnyebb és gyorsabb is. Különálló irodák Vezetői irodák Tárgyalók Várószobák Folyosók Termek és aulák Konferenciatermek Foyerek _Produktbroschuere_THERMATEX_Varioline_H.indd :24

11 _Produktbroschuere_THERMATEX_Varioline_H.indd :25

12 THERMATEX Varioline Motiv Egyéni álmennyezeti megjelenés A különböző fa mintázatok mellett az ásványgyapot lapnak sokkal egyénibb külsőt is kölcsönözhetünk (pl. céges logók, képek, minták, minden 4c nyomással előállítható színárnyalat). A tervezőnek így új, eddig még nem tapasztalt lehetőségei nyílnak meg egy egyéni álmennyezet megalkotásában. Elképzeléseinek megvalósítása szinte gyerekjáték: küldje meg számunkra az elképzelésének megfelelő, nyomtatható képet. Grafikai igény Nyomtatásnál látható méret pl. 6 x 6 mm Vágási ráhagyás minden oldalon 3 mm nyomtatható formátumok:.tif,.jpg,.eps megfelelő méretben nyomtatható PDF x3 Standard Képfelbontás min. 2 dpi alternatív: vektoros képek 3 mm vágási ráhagyás minden oldalon THERMATEX Varioline Varioline SF Varioline Acoustic Rendszer C C F, I Egyéni minták Élkiképzés Műszaki adatok Vastagság / Tömeg 19 mm (3, kg/m²) 24 mm (8,4 kg/m²) 19 mm (4,6 kg/m²) Méret SK VT- S15/24 6 x 6, 625 x x 6, 625 x 625 További méretek iránt érdeklődjenek műszaki irodánkban. Hangelnyelési értékek: VT- S15F SF AW/SK Hangelnyelés (EN ISO 11654) α w =,95 NRC =,9 α w = 5 (H) NRC =,7 Léghanggátlás (EN / EN ISO 1848) D n,f,w = 28 db D n,c,w = 38 db Éghetőség (EN ) A2-s1,d vagy C-s1,d (motívumtól függően) A2-s1,d vagy C-s1,d (motívumtól függően) A2-s1,d x 3 α w = 5 (H) NRC =,7 D vagy n,c,w = 4 db C-s1,d (motívumtól függően) Tűzvédelem (EN ) REI 3 - REI 9 Páraállóság 95% RH Hővezetési tényező (DIN / EN 12667),4 REI 3 95% RH,52-,57 REI 3 95% RH,52-,57 12 THERMATEX Varioline,5,75,9,9 THERMATEX Varioline SF,35,75,9,95 THERMATEX Varioline Acoustic,35 5 5,95, _Produktbroschuere_THERMATEX_Varioline_H.indd :25

13 Nyomtathatók a lapokra különböző képek különböző logók különböző minták a 4c színskála összes színárnyalata _Produktbroschuere_THERMATEX_Varioline_H.indd :25

14 THERMATEX Varioline Élkiképzések SK RENDSZER Látszóbordás rendszer A látszóbordás, C rendszer a tartószerkezetet az álmennyezeti megjelenés aktív alkotóelemeként használja. A sarkos (SK) kivitelnél a lapok a szerkezettel egy síkban vannak míg a süllyesztett (VT) kivitel a raszteres megjelenést hangsúlyozza ki. A gyors és egyszerű össze- és szétszerelhetőségnek köszönhetően az AMF C rendszere egy hatékony tartószerkezeti rendszernek bizonyul. Számos nemzetközi engedély és vizsgálati jegyzőkönyv támasztja alá ezeket a kiemelkedő tulajdonságokat. VT-S 15 / 24 VT-S 15 F Élkiképzések SF (homlokoldali) SF (hosszoldali) RENDSZER Árnyékfugás rendszer Az SF rendszernél a sínek, a speciális élkiképzésnek köszönhetően, egy 7 mm-es árnyékfuga kivételével teljesen fedettek. Így alakítható ki egy nagyon homogén felület, mely elsősorban a THERMATEX Varioline Fa dekoroknál érvényesül. A kivitelezés mindamellett játékosan egyszerű marad: a lapokat a mennyezet alól toljuk a szerkezetbe. Így az egész rendszer megelégszik 75 mm-es beépítési magassággal és a legjobb megoldás felújítási munkálatoknál. Élkiképzések F RENDSZER Önhordó rendszer AW (hosszoldali) SK (homlokoldali) Az F rendszer 2,5 m fesztávig függesztés nélkül szerelhető, így ideális folyosókra. A lapok két oldalon a falszegélyen fekszenek fel, így a mennyezet, a kis fugahányadnak köszönhetően homogénnek látszik. A rendszer gyors és hatékony szereléssel emelkedik ki mind építésnél, mind javítási munkálatok esetén, mivel a lapok, kiviteltől függően kiemelhetők és a mennyezet feletti tér könnyen hozzáférhető. Élkiképzések I RENDSZER Sávos rendszer AW (hosszoldali) SK (homlokoldali) Az I Rendszer, a hangsúlyos látszó párhuzamos tartószerkezetnek köszönhetően könnyen illeszthető az épület raszteréhez. A bandraszterprofilokhoz könnyű szerelt válaszfalak kapcsolhatók, melyekkel rugalmas térképzést érhetünk el. A lapok merevségét a látszó vagy épp rejtett bordák biztosítják. Kivitelét tekintve a lapok lehetnek bonthatók vagy nem bonthatók _Produktbroschuere_THERMATEX_Varioline_H.indd :25

15 RENDSZER Látszóbordás rendszer RENDSZER Árnyékfugás rendszer F RENDSZER Önhordó rendszer I RENDSZER Sávos - Bandraszter szerkezet _Produktbroschuere_THERMATEX_Varioline_H.indd :25

16 Knauf AMF Kft. Budafoki út 111. H-1117 Budapest Tel: Fax: info@knaufamf.hu Az álmennyezetek esetében az építőipari termékekre vonatkozó 89/16/EWG irányelv helyet az EN európai szabvány vette át. Ez rögzíti az álmennyezeti elemekre és álmennyezeti rendszerekre vonatkozó CE ismertetőjegy lényeges kritériumait. A RAL minőségi védjegy az AMF ásványgyapot termékek hosszantartó minőségét és biológiai lebonthatóságát garantálja. A Knauf AMF GmbH & Co KG az ISO 91 és az ISO 141 szerint minősített vállalat. A nyomtatásból adódóan a katalógusban szereplő és az eredeti termékek között szín- és minőségbeli különbségek lehetnek. A termék kiválasztásának ezért mindig mintalap alapján kell történnie. Minden, az AMF-álmennyezetekre vonatkozó adat és műszaki információ, amely ebben a katalógusban, ill. más közleményben megjelent, laboratóriumi körülmények között mért vizsgálati eredményeken alapszik. Az ügyfél felelőssége, hogy ezek az adatok és információk a kívánt specifikus alkalmazási területnek megfelelnek-e. Minden adat a technika aktuális állásának megfelelő. Minden vizsgálati tanúsítványt, szakvéleményt, illetve szerelési útmutatást, amely az adott rendszernél fontosak figyelembe kell venni! Az adatok az AMF termékek és rendszerelemek kizárólagos használatát feltételezik, melyek együttes hatását belső és külső vizsgálatok igazolják. Más termékekkel vagy rendszerelemekkel történő kombináció esetén ezért mindenféle szavatosság és felelősség kizárt. Továbbá figyelembe kell venni, hogy különböző gyártói jelöléssel ellátott (gyártási idő, gyártási szám) termékeket együtt nem szabad beépíteni. Az előzetes tájékoztatás nélküli műszaki változtatások jogát fenntartjuk. Egyébként az általános eladási, szállítási és fizetési feltételeink érvényesek. Olvassa le telefonjával a kódot és töltse le THERMATEX Varioline prospektusunkat azonnal. 11/ _Produktbroschuere_THERMATEX_Varioline_H.indd :25
