1 Betekintés az álmennyezetekbe az OWA hatókörében OWAcoustic premium OWAcoustic OWA smart deco OWAconstruct Álmennyezetek tervezése OWAcoustic rendszerből A kiváló ötletek megvalósítása a födémen

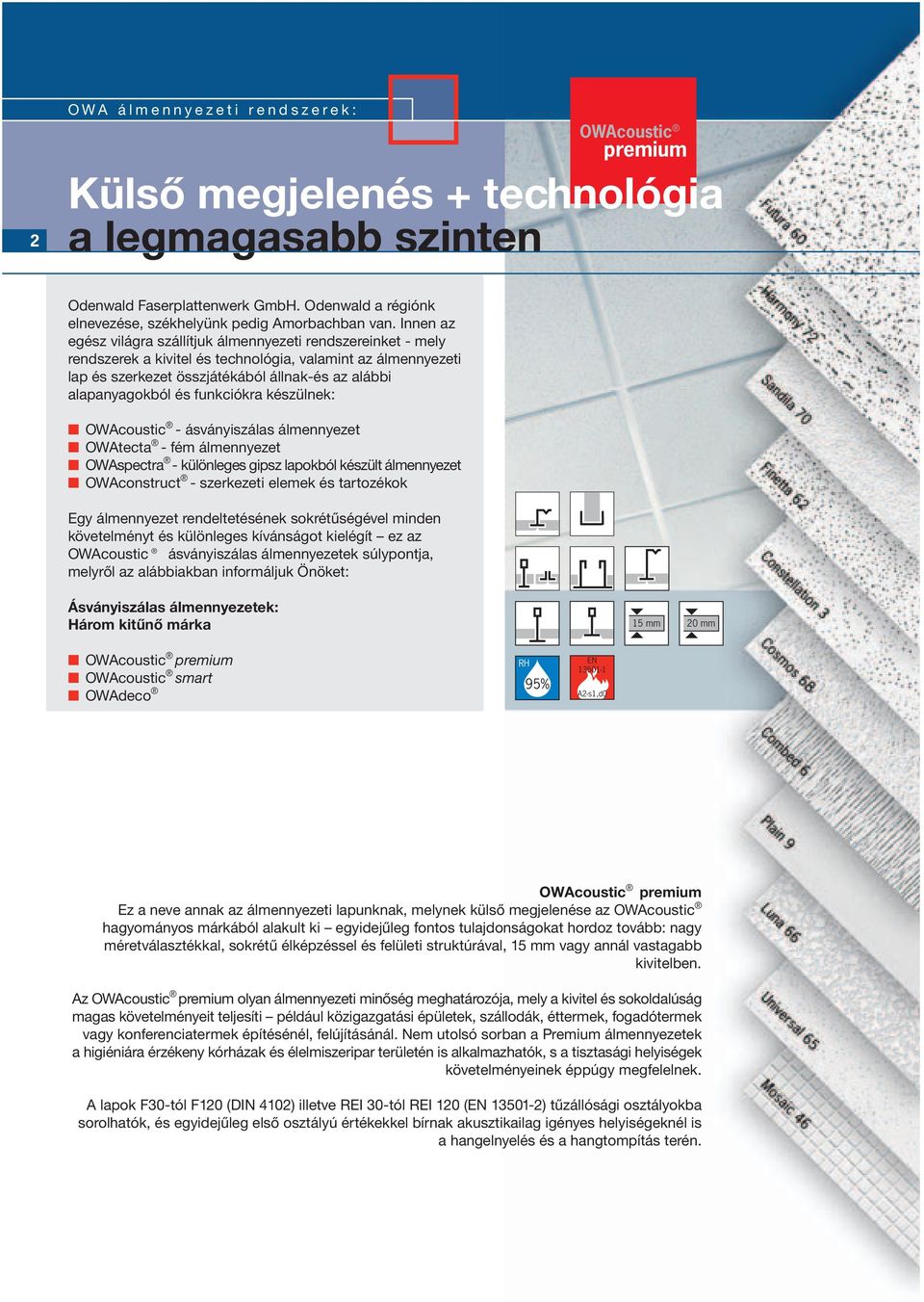

2 2 OWA álmennyezeti rendszerek: OWAcoustic premium Külső megjelenés + technológia a legmagasabb szinten Odenwald Faserplattenwerk GmbH. Odenwald a régiónk elnevezése, székhelyünk pedig Amorbachban van. Innen az egész világra szállítjuk álmennyezeti rendszereinket - mely rendszerek a kivitel és technológia, valamint az álmennyezeti lap és szerkezet összjátékából állnak-és az alábbi alapanyagokból és funkciókra készülnek: OWAcoustic - ásványiszálas álmennyezet OWAtecta - fém álmennyezet OWAspectra - különleges gipsz lapokból készült álmennyezet OWAconstruct - szerkezeti elemek és tartozékok Egy álmennyezet rendeltetésének sokrétűségével minden követelményt és különleges kívánságot kielégít ez az OWAcoustic ásványiszálas álmennyezetek súlypontja, melyről az alábbiakban informáljuk Önöket: Ásványiszálas álmennyezetek: Három kitűnő márka 15 mm 20 mm OWAcoustic premium OWAcoustic smart OWAdeco RH 95% EN A2-s1,d0 OWAcoustic premium Ez a neve annak az álmennyezeti lapunknak, melynek külső megjelenése az OWAcoustic hagyományos márkából alakult ki egyidejűleg fontos tulajdonságokat hordoz tovább: nagy méretválasztékkal, sokrétű élképzéssel és felületi struktúrával, 15 mm vagy annál vastagabb kivitelben. Az OWAcoustic premium olyan álmennyezeti minőség meghatározója, mely a kivitel és sokoldalúság magas követelményeit teljesíti például közigazgatási épületek, szállodák, éttermek, fogadótermek vagy konferenciatermek építésénél, felújításánál. Nem utolsó sorban a Premium álmennyezetek a higiéniára érzékeny kórházak és élelmiszeripar területén is alkalmazhatók, s a tisztasági helyiségek követelményeinek éppúgy megfelelnek. A lapok F30-tól F120 (DIN 4102) illetve REI 30-tól REI 120 (EN ) tűzállósági osztályokba sorolhatók, és egyidejűleg első osztályú értékekkel bírnak akusztikailag igényes helyiségeknél is a hangelnyelés és a hangtompítás terén.

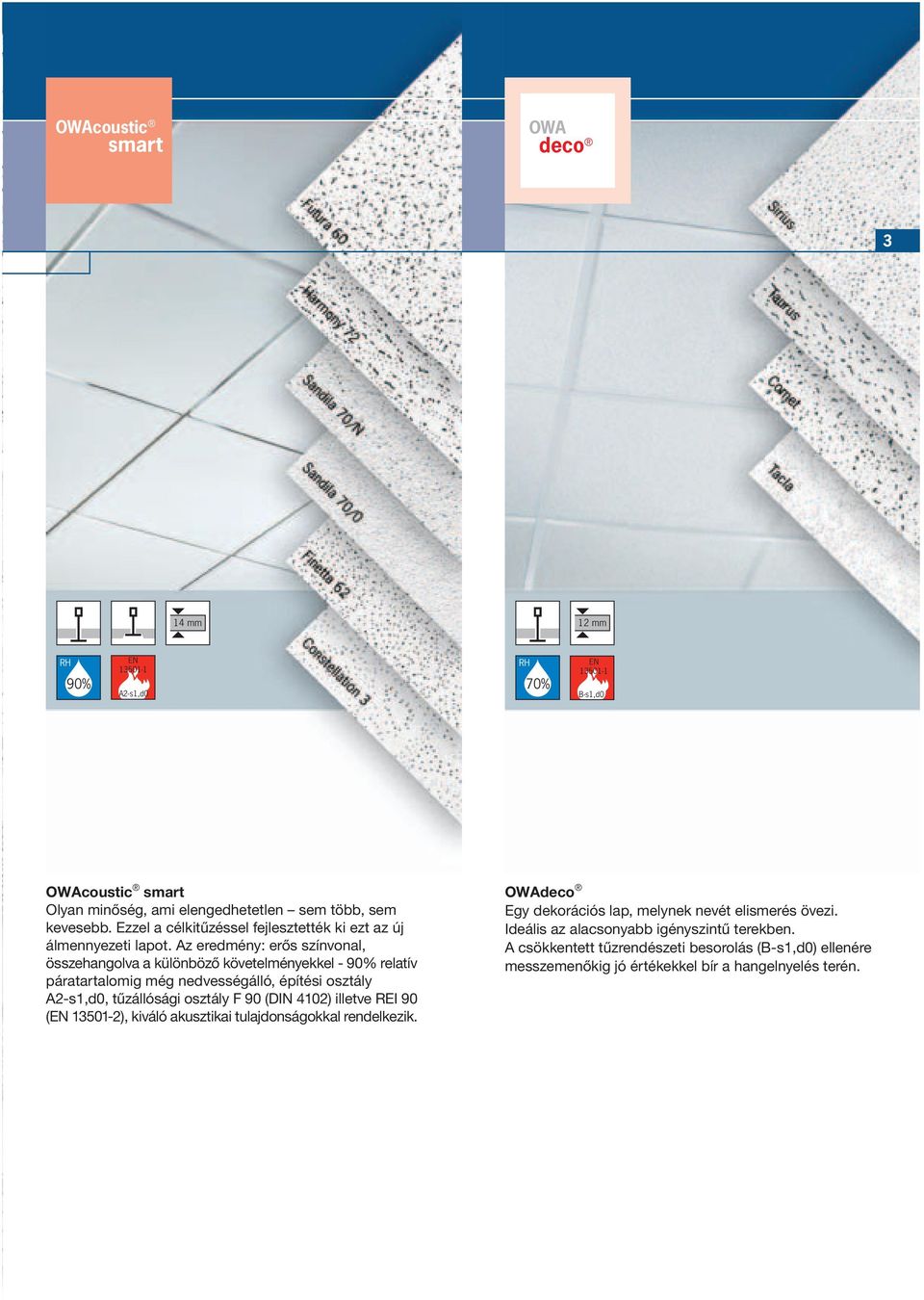

3 OWAcoustic OWA smart deco 3 14 mm 12 mm RH 90% EN A2-s1,d0 RH 70% EN B-s1,d0 OWAcoustic smart Olyan minőség, ami elengedhetetlen sem több, sem kevesebb. Ezzel a célkitűzéssel fejlesztették ki ezt az új álmennyezeti lapot. Az eredmény: erős színvonal, összehangolva a különböző követelményekkel - 90% relatív páratartalomig még nedvességálló, építési osztály A2-s1,d0, tűzállósági osztály F 90 (DIN 4102) illetve REI 90 (EN ), kiváló akusztikai tulajdonságokkal rendelkezik. OWAdeco Egy dekorációs lap, melynek nevét elismerés övezi. Ideális az alacsonyabb igényszintű terekben. A csökkentett tűzrendészeti besorolás (B-s1,d0) ellenére messzemenőkig jó értékekkel bír a hangelnyelés terén.

4 OWA álmennyezeti rendszerek: OWAconstruct 4 Látszóbordás rendszer S 3, S 15 Süllyesztett, látszóbordás rendszer S 3a, S 15a Termékcsoportok: OWAcoustic smart OWAdeco 3 3 Termékcsoportok: OWAcoustic smart 7 7 OWAcoustic smart 6 6 OWAcoustic premium S3 látszóbordás rendszer 24 mm széles profilokból, bontható Az összekötő profilok élükben találkoznak. Szerkezeti egységek/m x 600 mm 600 x 1200 mm Függesztés 0,7 db 0,7 db Főtartó profil Nr. 45 0,83 m 0,83 m Összekötő profil Nr mm 0,83 m Összekötő profil Nr mm 1,66 m 1,66 m Falprofil Nr. 50 G a helyiség mére- a helyiség méreteinek S 3a süllyesztett, látszóbordás rendszer Contura, 24 mm széles profilokból, bontható Az összekötő profilok élükben találkoznak. Szerkezeti egységek/m x 600 mm 600 x 1200 mm Függesztő 0,7 db 0,7 db Főtartó Nr. 45 0,83 m 0,83 m Összekötő profil Nr. 46 s 600 mm 0,83 m Összekötő profil Nr. 47 s 1200 mm 1,66 m 1,66 m Falprofil Nr. 50/15 G (K6) a helyiség mére- a helyiség méreilletve Nr. 50/14 (K7) teinek S 15 látszóbordás rendszer 15 mm széles profilokból, bontható OWAcoustic premium S 15a süllyesztett, látszóbordás rendszer Contura, 15 mm széles profilokból, bontható Szerkezeti egységek/m x 600 mm 600 x 1200 mm Függesztés 0,7 db 0,7 db Főtartó profil Nr. 45/15 G 0,83 m 0,83 m Összekötő profil Nr. 46/15 G 600 mm 0,83 m Összekötő profil Nr. 47/15 G 1200 mm 1,66 m 1,66 m Falprofil Nr. 50 G a helyiség mére- a helyiség méreteinek Szerkezeti egységek/m x 600 mm 600 x 1200 mm Függesztő 0,7 db 0,7 db Főtartó Nr. 45/15 G 0,83 m 0,83 m Összekötő profil Nr. 46/15 G 600 mm 0,83 m Összekötő profil Nr. 47/15 G 1200 mm 1,66 m 1,66 m Falprofil Nr. 50/15 G a helyiség mére- a helyiség méreteinek

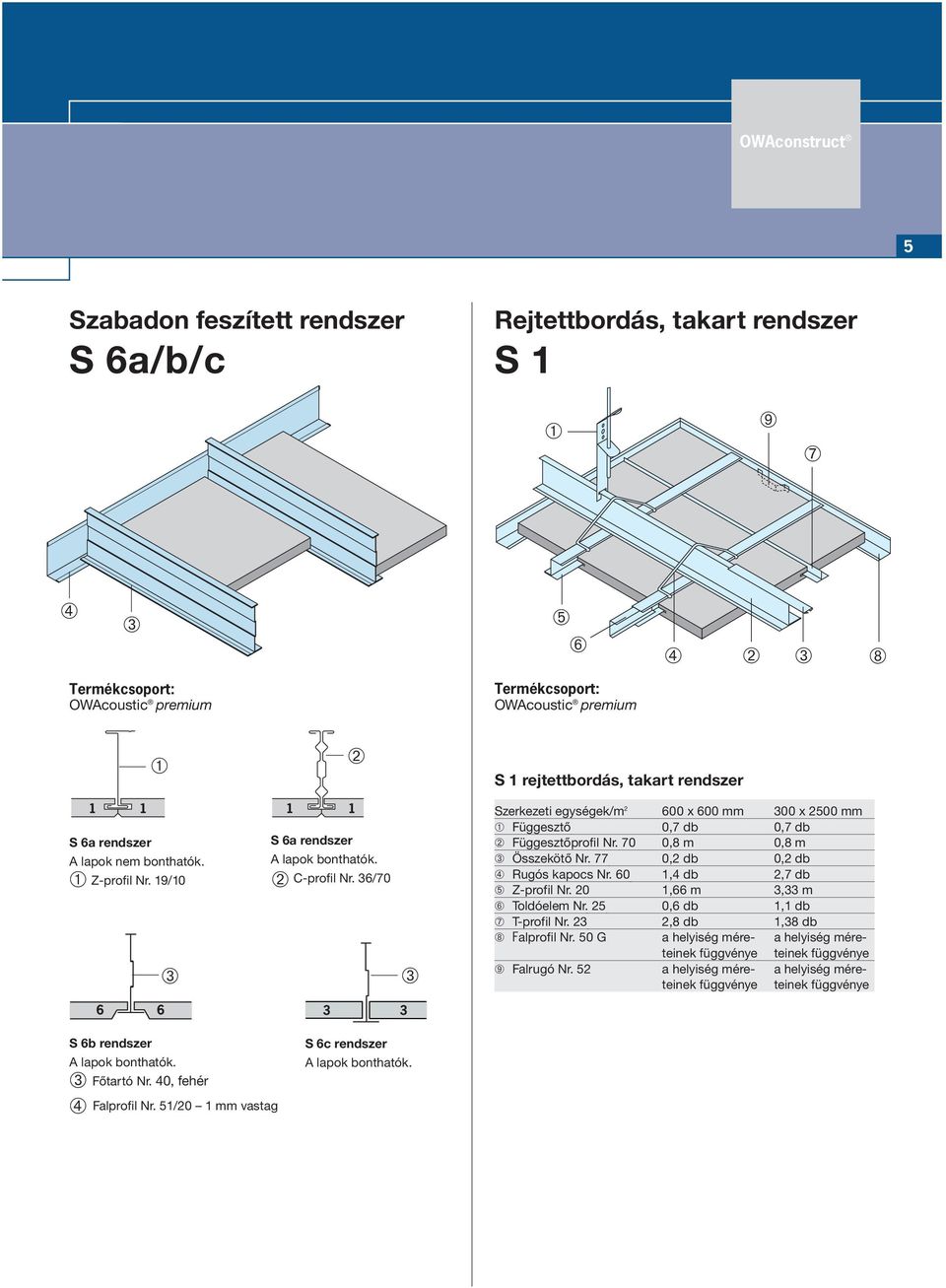

5 OWAconstruct 5 Szabadon feszített rendszer S 6a/b/c Rejtettbordás, takart rendszer S 1 ➈ ➆ ➄ ➅ ➇ S 1 rejtettbordás, takart rendszer 1 1 S 6a rendszer A lapok nem bonthatók. Z-profil Nr. 19/ S 6a rendszer C-profil Nr. 36/70 Szerkezeti egységek/m x 600 mm 300 x 2500 mm Függesztő 0,7 db 0,7 db Függesztőprofil Nr. 70 0,8 m 0,8 m Összekötő Nr. 77 0,2 db 0,2 db Rugós kapocs Nr. 60 1,4 db 2,7 db ➄ Z-profil Nr. 20 1,66 m 3,33 m ➅ Toldóelem Nr. 25 0,6 db 1,1 db ➆ T-profil Nr. 23 2,8 db 1,38 db ➇ Falprofil Nr. 50 G a helyiség mére- a helyiség méreteinek ➈ Falrugó Nr. 52 a helyiség mére- a helyiség méreteinek 6 6 S 6b rendszer Főtartó Nr. 40, fehér Falprofil Nr. 51/20 1 mm vastag 3 3 S 6c rendszer

6 OWA álmennyezeti rendszerek: OWAconstruct 6 Párhuzamos szalagraszter rendszer S 18p ➆ Rejtettbordás, takart rendszer S 9a/S 9b ➄ ➄ 3 3 ➅ ➅ ➆ ➇ S 18p szalagraszterrendszer Párhuzamos szalagraszter S 9a/b rejtettbordás, takart rendszer 4B 4A Szerkezeti egységek/m 2 Szalagraszterek tengelytávolsága (mm) Függesztés 0,7 db 0,7 db 0,7 db Függesztő elem 0,7 db 0,7 db 0,7 db Szalagraszterprofil 0,67 m 0,50 m 0,40 m Toldóelem 0,18 db 0,13 db 0,11 db ➄ Merevítő profil* ha a lapszélesség: 300 mm 2,22 db 1,67 db 1,33 db 400 mm 1,67 db 1,25 db 1,00 db ➅ Falprofil mennyisége a helyiség méreteinek függvénye ➆ Falrugók mennyisége a helyiség méreteinek függvénye * A megadott darabszámok a vonatkozó hosszakra értendők. L-vagy C-profilokból dupla mennyiséggel kell számolni. Szerkezeti egységek/m x 600 mm 300 x 1200 mm Függesztés 0,7 db 0,7 db Függesztőprofil Nr. 70 0,8 m 0,8 m Összekötő Nr. 77 0,2 db 0,2 db Rugós kapocs Nr. 60 2,7 db 5,3 db ➄ Lépcsős Z-profil Nr. 63 1,66 m 3,33 m ➅ Toldóelem Nr. 64 0,6 db 1,1 db ➆ L-profil Nr. 24 5,6 db 5,6 db ➇ Falprofil Nr. 50 a helyiség mére- a helyiség méreteinek S 9b rejtettbordás, takart rendszer 4B 4A Szerkezeti egységek/m x 600 mm Függesztés Nr. 12/.../2 1,3 db Függesztőprofil Nr. 45 1,66 m Összekötőprofil Nr mm 0,69 db L-profil Nr mm 4,17 db ➄ Falprofil Nr. 50 G a helyiség méreteinek függvénye

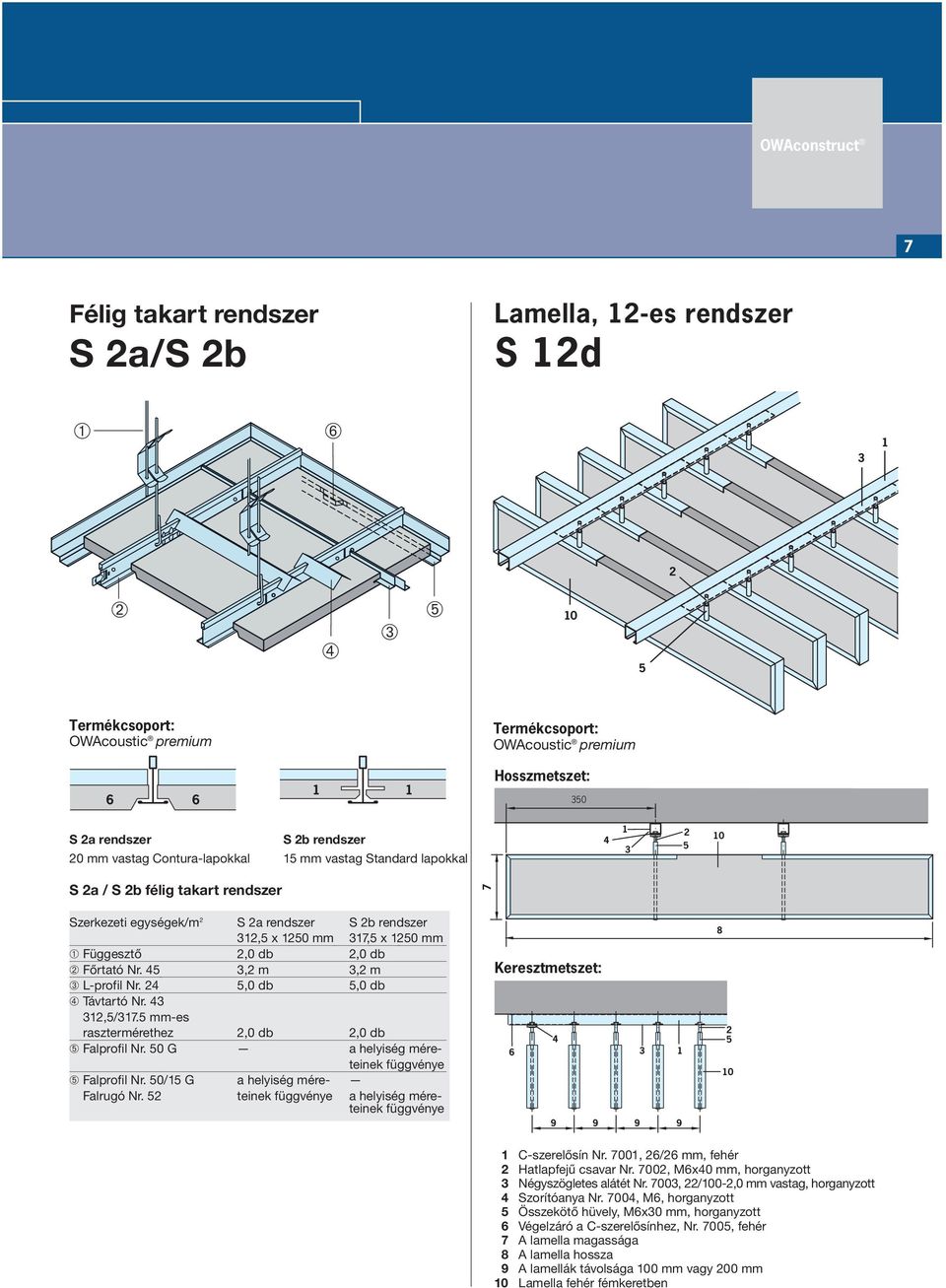

7 OWAconstruct 7 Félig takart rendszer S 2a/S 2b Lamella, 12-es rendszer S 12d ➅ ➄ Hosszmetszet: 350 S 2a rendszer 20 mm vastag Contura-lapokkal S 2b rendszer 15 mm vastag Standard lapokkal S 2a / S 2b félig takart rendszer 7 Szerkezeti egységek/m 2 S 2a rendszer S 2b rendszer 312,5 x 1250 mm 317,5 x 1250 mm Függesztő 2,0 db 2,0 db Főrtató Nr. 45 3,2 m 3,2 m L-profil Nr. 24 5,0 db 5,0 db Távtartó Nr ,5/317.5 mm-es rasztermérethez 2,0 db 2,0 db ➄ Falprofil Nr. 50 G a helyiség méreteinek függvénye ➄ Falprofil Nr. 50/15 G a helyiség mére- Falrugó Nr. 52 teinek függvénye a helyiség méreteinek függvénye Keresztmetszet: C-szerelősín Nr. 7001, 26/26 mm, fehér 2 Hatlapfejű csavar Nr. 7002, M6x40 mm, horganyzott 3 Négyszögletes alátét Nr. 7003, 22/100-2,0 mm vastag, horganyzott 4 Szorítóanya Nr. 7004, M6, horganyzott 5 Összekötő hüvely, M6x30 mm, horganyzott 6 Végelzáró a C-szerelősínhez, Nr. 7005, fehér 7 A lamella magassága 8 A lamella hossza 9 A lamellák távolsága 100 mm vagy 200 mm 10 Lamella fehér fémkeretben

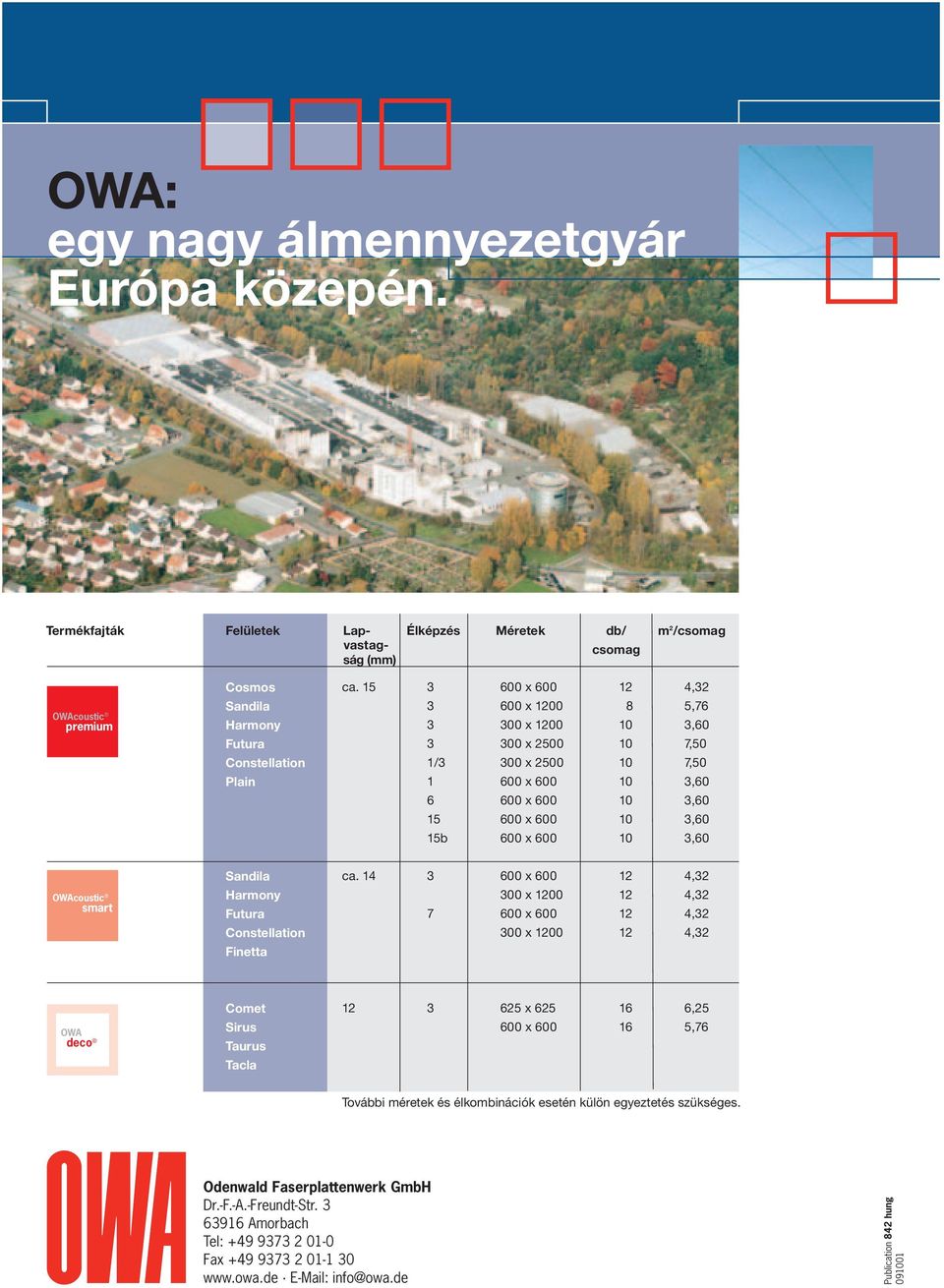

8 OWA: egy nagy álmennyezetgyár Európa közepén. Termékfajták OWAcoustic premium Felületek Cosmos Sandila Harmony Futura Constellation Plain Lap- Élképzés Méretek db/ m 2 /csomag vastagság (mm) csomag ca x , x , x , x ,50 1/3 300 x , x , x , x ,60 15b 600 x ,60 OWAcoustic smart Sandila Harmony Futura Constellation Finetta ca x , x , x , x ,32 OWA deco Comet Sirus Taurus Tacla x , x ,76 További méretek és élkombinációk esetén külön egyeztetés szükséges. Odenwald Faserplattenwerk GmbH Dr.-F.-A.-Freundt-Str Amorbach Tel: Fax info@owa.de Publication 842 hung
