Knauf AMF Egységes rendszermegoldások a moduláris álmennyezetek kínálatában - erős termékmárkák egy gyártótól

Átírás

1 Termékkatalógus

2 2 Knauf AMF Egységes rendszermegoldások a moduláris álmennyezetek kínálatában - erős termékmárkák egy gyártótól

3 AMF THERMATEX Funkcionális és innovatív A nedves eljárásban (Wet-felt) előállított álmennyezeti lapok minőségüket és terméktulajdonságaikat tekintve egyaránt etalonnak számítanak a nemzetközi piacon. A design-elemek termékfejlesztésbe történő bevonásával az AMF THERMATEX meghatározó iránymutatója a funkcionálisan - esztétikus elképzelések megvalósításának a moduláris álmennyezetek világában. AMF THERMATEX Funkció, Design, Innováció 4 Az Ön műszaki információs partnere 5 A Knauf AMF környezettudatossága 6 Akusztika 8 Tűzvédelem 12 Terméktulajdonságok 17 Termékinformáció AMF THERMATEX klasszikus álmennyezetek 2 AMF THERMATEX akusztikus álmennyezetek 32 AMF THERMATEX higiéniai álmennyezetek 46 AMF THERMATEX Design álmennyezetek 6 Álmennyezeti sziget, lamella és fali hangelnyelő 82 AMF THERMATEX álmennyezeti sziget 84 AMF THERMATEX lamella 9 AMF THERMATEX fali hangelnyelő 98 THERMATEX Soundmosaic 1 THERMATEX Beamex rendszer 11 Rendszerek AMF VENTATEC 14 DONN 16 Rendszer C 18 Rendszer F 112 Rendszer I 116 Rendszer A 118 Rendszer F3 Uno 12 Rendszer F3 Dual + fém 121 Szolgáltatás Általános használati irányelvek 122 Termékáttekintő Felületek Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 3

4 AMF THERMATEX A funkció találkozása a Design-nal. A kazettás álmennyezeti megoldásokban innovatív irányvonalakat prognosztizál. A nemzetközileg évtizedek óta ismert termék az AMF THERMATEX terméktulajdonságait tekintve a legmagasabb minőséget garantálja, ill. az állandóan magas szervizszolgáltatást és maximális rendszerbiztonságot. A nedves eljárásban (Wet-felt) előállított AMF THERMATEX álmennyezeti lapokat ásványgyapot, perlit, agyag és keményítő alkotják, így természetes nyersanyagok képezik alapját. A RAL minőségi védjegy az ásványgyapot termékek magas minőségét és biztonságát garantálja. A rendszeres ellenőrzések biztosítják, hogy biológiailag lebomló ásványgyapotszálak vonatkozásában az európai irányelveket betartják. Funkció Design Jövőbe mutató Trendek 4

5 AMF THERMATEX Alacsony laptömeg Sokszínű megjelenés Könnyű megmunkálhatóság Biztonságos és ártalmatlan Szennyeződésmentes hatás - Magas fényvisszaverés a hosszútávon tiszta álmennyezetekért Lámpatestek és műszaki berendezések Formatartósság beépítésének lehetősége Kiváló tűzvédelmi tulajdonságok Pozitív eredmények a hangszigetelésben Kifogástalan hangelnyelés Az Ön műszaki információs partnere Kérdése van? Keresse műszaki információs szolgálatunkat, az AMF direkt-et Tel.: info@knaufamf.hu egyszerűen és közérthetően kaphat további információkat és vizsgálati jegyzőkönyveket. Multimedia A You Tube felületén megtekinthető a szerelési videó: Próbálja ki: Épületakusztikai kalkulátorunkat! Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 5

6 A Knauf AMF környezetvédelmi programja A környezetvédelem a Knauf AMF cégnél már a termékek kifejlesztésénél elkezdődik. Gondolunk itt a nyersanyagok kiválasztásától kezdve, a zárt anyagkörforgáson a gyártási eljárás során vagy a termékek hosszú élettartamán át egészen a termékek újrahasznosításáig. Nyersanyagok és gyártás A Knauf AMF már az AMF THERMATEX termékek nyersanyagainak kiválasztásánál a fenntarthatóságra helyezi a hangsúlyt. Perlit, agyag, biológiailag lebomló ásványgyapot és kukorica-, burgonyakeményítő képezik lapjaink alapját. Az újrahasznosíthatóság a gyártásban számunkra magától értetődő. Energetikailag vezérelhető gyártástervezés, nedves eljárású, zárt körforgású gyártás, vágási hulladékok újrahasznosítása, csak néhány példa erre. Szállítás Szállításainkat állandóan elemezzük, hogy a környezetvédelmi előírásoknak megfelelőek legyenek. Ide tartoznak a modern -alacsony károsanyag kibocsátású - teherautók, környezetbarát szállítási eszközök; vonat és / vagy hajó, ill. a lehető legközelebb fellelhető nyersanyagok beszállítása. 6

7 AMF AMF AMF AMF AMF AMF AMF AMF AMF AMF AMF AMF Természetes nyersanyagok A nyersanyagok beszerzése 5 km-es távolságon belül történik. Minősítés ISO 141 Minősítés Ökológiai egyensúly HQE IBU Kék angyal AMF THERMATEX Anyag Agyag Fa Ásványgyapot Perlit Keményítő Dobozok Fóliák Szállítás Környezetbarát Új szállítóeszközök: Óceánjáró hajók Belvízi hajózás (Duna) Teherautó (Euro VI) Vonat Környezet Nyersanyagok Zárt H 2 O-körforgás Vágási hulladék újrahasznosítása Csiszolás A hő újrahasznosítása Szállítás ISO 51 Perforáció Festék újrahasznosítása Élek megerősítése Csomagolóanyag A régi ásványi lapok felhasználása új ásványi lapok előállításához a Recycling egyik lehetősége. A vevőinkkel közösen környezetbarát lehetőségeket keresünk mind az újrahasznosításhoz, mind az anyag más termékeknél való felhasználásához. Minősítések Teljesítmény-nyilatkozatok A 22-ben bevezetett ISO 141 környezetirányítási rendszerrel kötelezve vagyunk a környezetvédelmi előírások betartására, az ökológiai egyensúly megtartására. A környezetvédelem folyamatos óvása nem csak cselekedeteink határozott eleme, hanem erőfeszítéseink látható bizonyítéka. Ezentúl számos nemzetközi minősítéssel rendelkezünk (I. típusú, II. típusú, III. típusú deklarációk), amelyek bizonyítják termékeink jó teljesítményét a környezetvédelem területén. Újrahasznosítás Épület - certifikáció Környezet: LEED, DGNB Akusztikai kényelem: Hangszigetelés Hangelnyelés Tűzvédelem: REI3 - REI12 Fényvisszaverés Újrahasznosítás Újrahasznosítás Újrafelhasználás Recycling Minőség Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 7

8 Akusztika Álmennyezet, mint aktívan működő elem Az álmennyezet nagyban hozzájárul egy helyiség megfelelő akusztikájának eléréséhez. Régebben az építészeknek két lehetőségük volt, vagy alacsony hangelnyelésű, sima felületet választottak, vagy jó hangelnyelésű, perforált lapot. Mára az AMF THERMATEX akusztikus álmennyezetek egyszerre kínálnak magas hangszigetelési és hangelnyelési értékeket - a gyakran elvárt - letisztult, sima felülettel. A legkülönbözőbb akusztikai tulajdonságokkal rendelkező AMF THERMATEX termékek irodákat, tárgyalótermeket, bevásárló központokat, előtereket, folyosókat, osztálytermeket, koncerttermeket és mozikat varázsolnak optimális akusztikai helyiségekké. Mikor a hangból zaj lesz Hangnak nevezzük általánosan a rugalmas közeg hallható mechanikai rezgéseit. A levegő részecskéinek mozgása okozza a nyomásváltozásokat. A másodpercenkénti légnyomásváltozások számát nevezik hangfrekvenciának. Frekvencia: 1 rezgésszám másodpercenként = 1 Hz Az ember érzékelési tartománya Hz közötti tartományban található. Ez az érték a növekvő életkorral elsősorban a magasabb frekvenciáknál csökken. A zajt mindenekelőtt hangerősség határozza meg. Ezt decibelben (db) mérik és hatással van a testre, a szellemre és a lélekre. A túl sok zaj - ami hosszútávon fennáll - zavaró hatásokat fejthet ki a koncentrációs képességre és idegrendszerre, szív - és érrendszeri megbetegedésekre, alvászavarokra és tanulási képességekre. 8

9 AMF THERMATEX A hangelnyelés osztályozása a EN ISO szerint Hangelnyelési osztály (a EN ISO szerint) Súlyozott hangelnyelési érték α W (a EN ISO szerint) Hangelnyelési osztály (a VDI 3755/2 szerint) A,9;,95; 1, kiváló hangelnyelő B,8;,85 kiváló hangelnyelő C,6;,65;,7;,75 erősen hangelnyelő D,3;,35;,4;,45;,5;,55 hangelnyelő E,15;,2;,25 gyengén hangelnyelő Termék THERMATEX Alpha One THERMATEX Alpha fekete, krém, ezüst THERMATEX Alpha THERMATEX Alpha HD THERMATEX Silence THERMATEX Thermofon THERMATEX Acoustic THERMATEX db Acoustic THERMATEX Symetra Rg 4-1 THERMATEX Symetra Rg 2,5-1 THERMATEX Symetra Rg 4-16, Rg 4-16/4x4 THERMATEX Kombimetall sima THERMATEX Acoustic RL THERMATEX Kombimetall perf. THERMATEX Feinstratos micro perf. THERMATEX Star THERMATEX Mercure Termékáttekintő Szolgáltatás Rendszerek Termékinformáció Nem osztályozott,;,5;,1 hangvisszaverő THERMATEX Feinstratos, Laguna, Schlicht 9

10 Léghanggátlás A helyiségek álmennyezete, mint minden más, helyiségeket határoló épületelem, hozzájárul a hang terek közötti terjedéséhez. Ezért szükséges a mennyezet anyagát lehetőleg magas léghanggátlási értékekkel ellátni. A hangelnyeléssel szemben itt nem optimalizálási problémáról van szó, hanem maximalizálási problémáról. A Knauf AMF zajvédő álmennyezetek magas léghanggátló értékekkel rendelkeznek, így kiválóan alkalmasak a helyiségek közötti hangterjedés csökkentésére. Hangelnyelés Egy helyiség hangzásáért a hangelnyelés a felelős. Tőle függ az, hogy a helyiség nyílt hangzású -nak tűnik, vagy milyen hangosnak hat egy zajforrás. Hogyan definiálható a hangelnyelés? Ez alatt a térben a hangenergia csökkenését értjük, mely a hanghullámok épületrészeken való energiavesztéséből adódik. A hanghullámok energiáját a helyiség határoló felületei, valamint a benne lévő emberek és tárgyak felfogják, vagy visszaverik. A hangelnyelés felelős azért, hogy a helyiségben lévő hangot erősebbnek, vagy gyengébbnek érezzük. Az anyagok hanghullámelnyelő képessége annak szerkezetétől függ. Porózus, nyílt cellás, vagy perforált anyagok normál esetben jó hangelnyelők. Jó hangzás -ú helyiségnek nevezzük azt a helyiséget, melyben az előadótól a hallgatóig a lehető legjobb a hangterjedés. 1

11 FELHASZNÁLÁSI TERÜLETEK ELVÁRÁSOK THERMATEX Alpha ONE THERMATEX Alpha THERMATEX Acoustic THERMATEX db Acoustic THERMATEX Thermofon THERMATEX Alpha HD THERMATEX Silence THERMATEX Kombimetall THERMATEX Comfort THERMATEX Acoustic RL AMF THERMATEX Tárgyalótermek Egyterű irodák Repülőtér / Pályaudvar Folyosó Aula Előadóterem / Osztályterem / Óvoda Mozi Szerelőcsarnok Koncertterem Eladótér Műszaki terek kifejezetten az egyedi adottságoknak megfelelően a közepestől a magas hangelnyelésig; magas hanggátlás Közepestől a magas hangelnyelésig, a munkaterületek szerint eltérően Célzott tervezés a nagy személyforgalmú területek közepes vagy magas hangelnyelésének kialakítására; (határos) szomszédos tereknél közepestől a magas hanggátlás kialakítására Sokak által használt területeken a legkülönbözőbb zajforrásokkal; közepestől a magas hangelnyelésig; magas hanggátlás Hangelnyelés az alkalmazási területeknek megfelelően az egyéni terek kialakítására A hangelnyelő és a hangvisszaverő terek kombinációja; az optimális hangzás elérésére nagy terekben A hangelnyelés legmagasabb követelményszintje; pl. multiplex-mozik esetén a beépítendő termékeknek kiváló hangszigetelő értékekkel kell rendelkezniük (minden esetben fekete üvegfátyol-bevonatot javasolunk) A hangelnyelés legmagasabb követelményszintje; hangnyomásszint csökkentése, adott esetben az épületek csatlakozásainál magas hangszigetelés elengedhetetlen Eltérő akusztikus kialakítás kevésbé hangelnyelő anyagokból; ahol szükséges hanggátlással Sokak által használt területeken, közepestől a magas hangelnyelésig; közepes hanggátlási értékek A műszaki zajok elleni védelem nagy helyiségekben, magas hangelnyelés Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 11

12 Tűzvédelem Emberekért és értékekért vállalt felelősség A Knauf AMF a tűzvédő álmennyezeti rendszerek szakértője. Az elmúlt években bevezetett termék - és rendszerfejlesztések már az aktuális építésügyi vizsgálati szempontok szerint, a gyakorlatban előforduló beépíthető elemekkel (mint pl. lámpatestek) együtt, lettek vizsgálva. Az AMF VENTATEC sínrendszer - mely tökéletesen illeszkedik az AMF THERMATEX álmennyezetekhez - az aktuális tűzvédelmi vizsgálatok széles körű palettájával rendelkezik, az AMF THERMATEX termékekkel együtt vizsgálva és minden födémtípus esetében. A Knauf AMF a DONN márkát portfoliójába beillesztette, majd sikeresen bevizsgáltatta ezt az AMF THERMATEX lapokkal. A Knauf AMF már régóta, rendszeres éghetőségi vizsgálatokat végeztet, így biztosítva a legmagasabb rendszerminőséget, mindig a legújabb követelményeknek megfelelve. Ez a beépített biztonság a Knauf AMF-nél! A jövőben is hangsúlyt fektetünk arra, hogy tűzvédelmi palettánkat a legújabb európai szabványrendszernek megfelelően alakítsuk ki. A vizsgálati dokumentációk további, biztos döntési alapot nyújtanak vásárlóinknak. Tűzvédelem födémszerkezettel együtt Ebben az esetben az álmennyezetet a födémmel és az egész szerkezettel együtt vizsgálják. Az AMF THERMATEX álmennyezetek födémtípustól függően F3 - F12 ill. REI3 - REI12 közötti értékeket érnek el. Különleges igények kielégítésére speciális tűzvédő álmennyezeteket fejlesztettünk ki. Bővebb információkat szeretne megtudni a beépített biztonság Knauf AMF tűzvédelmi rendszeréről? Részletesebb információkat a oldalon talál. 12

13 AMF THERMATEX Önálló tűzvédelem Önállóan tűzvédő álmennyezeteknek számítanak, pl. azok a könnyű álmennyezetek, melyek meggátolják a tűz terjedését mind az álmennyezet feletti térből a helyiség felé, mind a helyiség felől az álmennyezeti tér felé. Beépíthető elemeket, úgymint világító testek, revíziós nyílások, hangszórók, piktogramok, stb., valamint minden lezárást (mint pl. válaszfalak, közfalak csatlakozását, stb.) is vizsgálni és kategorizálni kell. A mennyezet feletti térben keletkező tűz esetén (egyébként ez a leggyakoribb tűzterhelés) az alatta elhelyezkedő menekülési útvonalak az AMF THERMATEX - tűzvédő álmennyezetek használata esetén 3 percig védettek. Ezeket az önállóan tűzvédő mennyezeteket füstzáró álmennyezetként minősítették. Tűzvédelmi előírások Milyen is tulajdonképpen egy általános építésfelügyeleti vizsgálat? Ez a vizsgálat egy használhatósági bizonyítvány (MBO 19) azokról a termékekről és építési módokról, amelyek pl. műszaki meghatározásoktól jelentősen eltérnek vagy az általánosan közismert szabályoknak nem, vagy nem minden követelményének felelnek meg, és ezen követelményekre tekintettel az általánosan ismert vizsgálati eljárások szerint értékelhetők. Ilyenek pl. a DIN EN-normák vizsgálati eljárásai, amelyeket a Német Építőipari Intézet álmennyezetekre vonatkozó A szabálylista 3. rész, 2.1 pontjában - a tűzvédelmi alkalmazásokban - határozott meg. Egy általános építésfelügyeleti vizsgálat elvégzésére kizárólag a Német Építőipari Intézet által, vagy a legfelsőbb Építésfelügyeleti Hivatal által elismert vizsgálati hely illetékes. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 13

14 EN MINŐSÍTETT Éghetőségi osztályozás A EN részében az építőanyagokat a tűzzel szembeni viselkedésük szerint minősítik és osztályozzák. Az éghető vagy nem éghető építőanyagok osztályozása nem lehetséges pusztán az anyagösszetevők alapján. A tűzterheléssel szembeni viselkedés függ a felülettől, kialakítástól, kötőanyagoktól, gyártási technológiáktól, stb. Az igazolás ezért csak a vizsgált építőanyagokra vagy építőanyag-kapcsolatokra vonatkozik. Eltérő anyagösszetételek teljesen más, kedvezőtlenebb képet adhatnak az éghető anyagok tűzzel szembeni viselkedéséről. Általános Építésfelügyeleti Engedélyt kérésre megküldünk. Az A2-s1,d éghetőségi osztály a nemzetközi építésügyi rendelet nem éghető elnevezésének felel meg. Az AMF-THERMATEX álmennyezeteket nem éghető álmennyezetként a EN szabványnak megfelelően A2-s1,d - ként sorolják be. Az éghetőségi osztályozás minden lap hátoldalán megtalálható, valamint a csomagoláson található címkéken is feltüntetik. 14

15 AMF THERMATEX Tűzvédelmi osztályozás Az álmennyezeteket födémmel együtt a EN ill. a EN szerint, a gyakorlatban előforduló beépítmények / mint pl. lámpatestek / figyelembevételével, vizsgálják. A tűzvédelmi osztályok besorolása a DIN ill. az EN szerint történik. Az önállóan tűzvédő szerkezeteket a EN és a EN szerint vizsgálják. Az álmennyezetnek, valamint a födémnek a tűz és a hő áttörését a lehető legtovább kell megakadályoznia. Ezt az időtartamot nevezik tűzállósági határértéknek, pl. >3 perc. Tűzvédelmi osztály Tűzvédelmi időtartam percben F3 ill. REI3 > 3 F6 ill. REI6 > 6 F9 ill. REI9 > 9 F12 ill. REI12 > 12 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 15

16 16

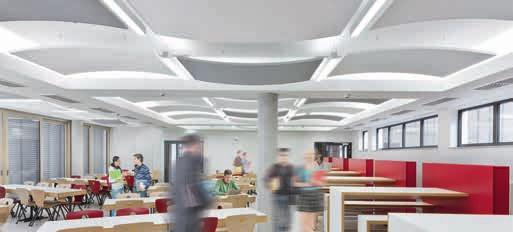

17 A Knauf AMF álmennyezeti rendszerei helyes megoldások minden követelmény esetén Hangelnyelés Amikor egy hanghullám egy tárgynak ütközik, a hangenergia egy része visszaverődik, másik része elnyelődik. Hangelnyelés alatt a helyiségen belüli, az azt alkotó szerkezetek felületén energiaveszteség útján létrejövő hangenergia csökkenést értjük. Ezáltal biztosítható a helyiség használójának kellemes akusztikai érzete, mivel a utózengési idő lerövidül, a zajszint csökken és a beszédérthetőség javul. Tűzvédelem Akár tűzálló, akár tűzgátló szerkezet esetében, a Knauf AMF különböző rendszermegoldásokat kínál födém szerkezettel együtt, vagy önállóan tűzvédő álmennyezetre egyaránt. Észrevétlenül ötvözve a helyiség kialakításába az aktív tűzvédelmet. Páraállóság A levegő páratartalma nagyban befolyásolja egy ásványgyapot lap szerkezetét és szilárdságát. Ezért olyan helyiségekben, ahol magas a páratartalom, kizárólag olyan lapokat szabad beépíteni, melyek páraállósága magasabb, mint 9 %. Fényvisszaverődés Az akusztikai tulajdonságok mellett a fal és mennyezetburkolatok a fényvisszaverődésre is befolyással vannak. Azok az anyagok, melyek jó fényvisszaverők, kedvezően befolyásolják a természetes nappali fény hasznosítását, ill. az indirekt megvilágítás hatását is felerősítik. Léghanggátlás Egy jó hangszigetelés az akusztikus behatásokkal szemben hat, melyek számos építőelemen keresztül - mint pl. álmennyezet - terjednének a szomszédos helyiségekbe. Ez nagyban hozzájárul a megfelelő zajvédelemhez. A Knauf AMF álmennyezetek mérettípusai Tisztíthatóság A nedves ronggyal történő törlés csak felületi tisztítást jelent. Ahhoz, hogy a felületek klinikailag tiszták legyenek, vizes, mosószeres szivaccsal lemoshatónak kell lenniük. Itt viszont figyelembe kell venni a kémiai ellenállóképességét a lapnak tisztítószerekkel, vegyi anyagokkal és fertőtlenítőszerekkel szemben. Hővezető-képesség Anti - kosz hatás Minél légáteresztőbb egy anyag, annál több szennyeződés telepszik meg rajta. A Knauf AMF alacsony légáteresztő képesség mellett biztosítja a szennyeződés veszélyének minimalizálását a DIN PM1 - PM4 osztály szerint. (beszürkülés nélkül) Tiszta tér Tiszta térnek nevezzük azokat a helyiségeket, melyek levegőjében lévő részecskék által közvetített szennyeződéseket egy bizonyos fokig korlátozzák. A kivitelezés után részecskeszám-méréseket végeznek, melyek alapján a tiszta tereket 1-9-ig ISO - osztályokba sorolják. Higiénia A csírákkal, baktériumokkal és gombákkal szembeni hatékony fellépésre, a Knauf AMF egy megelőző hatású, mosható felületet ajánl, mely a DIN EN ISO és a DIN 1946 szabványoknak felel meg. Design Azokban a helyiségekben ahol tartósan személyek tartózkodnak, az akusztikai tulajdonságok mellett az álmennyezet kialakításánál a Design-ra is oda kell figyelni, hogy így nyugodt, harmonikus hangulatot hozzunk létre. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX négyzetes szögletes paneles 17

18 AMF THERMATEX Klasszikus álmennyezetek Oldal 2-31 AMF THERMATEX Akusztikus álmennyezetek Oldal AMF THERMATEX Higiéniai álmennyezetek Oldal

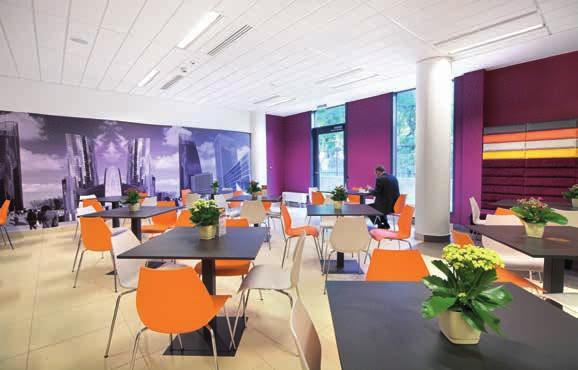

19 AMF THERMATEX AMF THERMATEX Design álmennyezetek Oldal 6-81 AMF THERMATEX Álmennyezeti sziget, Lamella és Fali hangelnyelő Oldal AMF VENTATEC és DONN tartószerkezetek Oldal Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 19

20 2

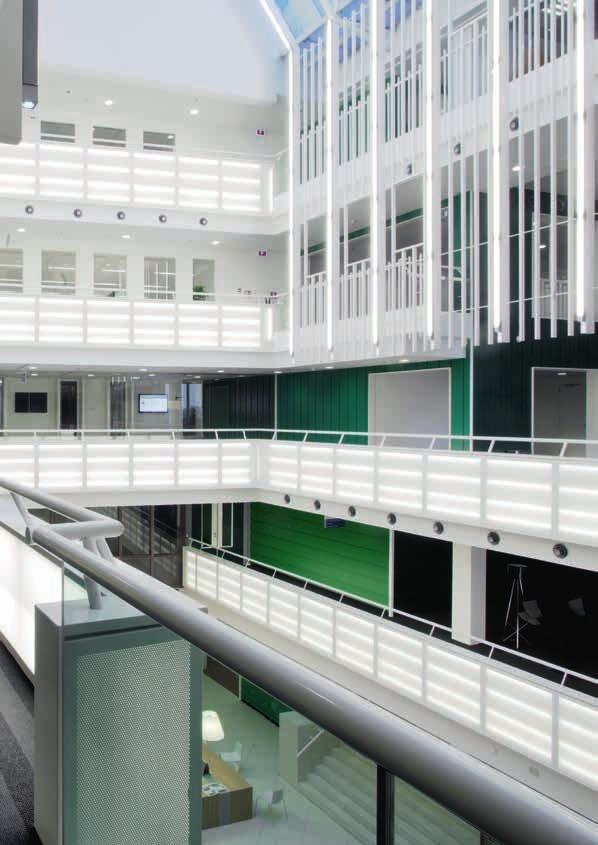

21 AMF THERMATEX AMF THERMATEX klasszikus álmennyezetek A belső terek tervezésénél és kialakításánál fontos tényező a mennyezet kiválasztása. Bevásárló központok és étkezdék esetében például megfelelő összképet kell nyújtaniuk. A Knauf AMF klasszikus álmennyezet csoportjába tartozó felületeink ehhez nyújtanak ideális megoldást. A klasszikus felülettípusok széles választéka bármely helyiségbe harmonikusan beilleszthető és megjelenésével esztétikus, időtlen álmennyezeti képet sugároz. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 21

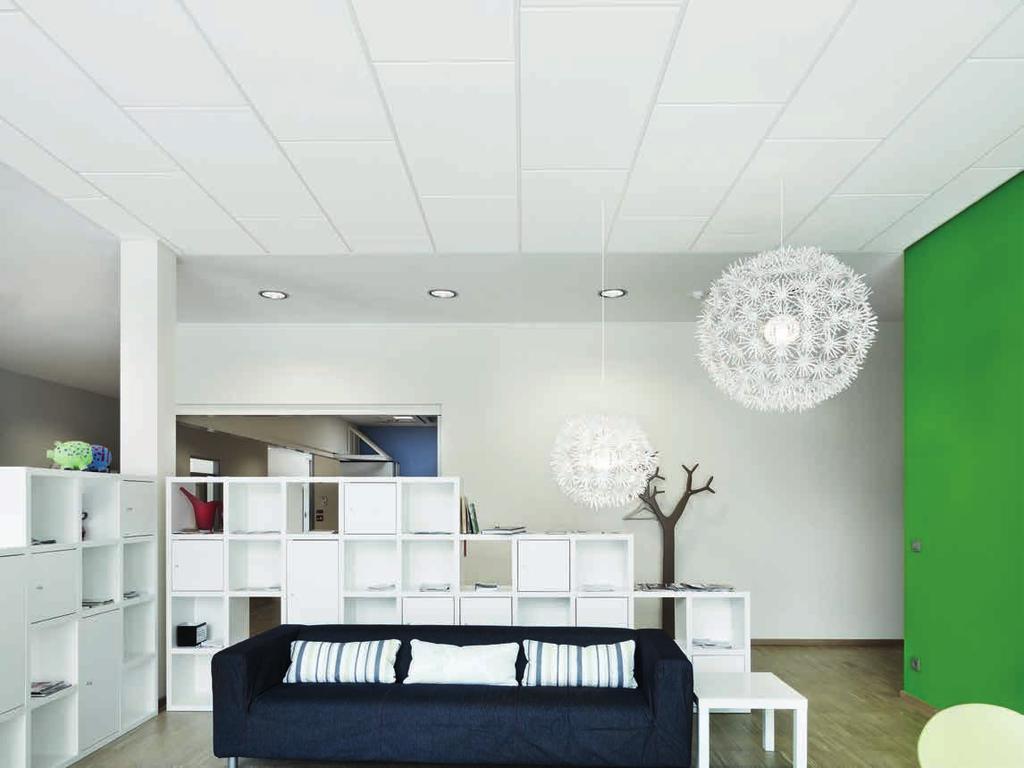

22 THERMATEX Schlicht Sima, elegáns felület elvárásakor a megfelelő felület a THERMATEX Schlicht álmennyezet. Egyszerű, decens felülete visszafogott, bármely helyiségbe illeszkedő, nyugodt mennyezeti képet ad. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,1(L) a EN ISO szerint NRC =,1 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 92 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 1,,8,6 Hangelnyelési értékek,1,4,2,5,5,1,25, mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 AW/GN GN/GN SK/SK VT/SK (15 mm) AW/SK GN/SK 6 x 6 mm 625 x 625 mm 3 x 12 mm 4 x mm 6 x 12 mm 312,5 x 125 mm 625 x 125 mm 3 x mm 312,5 x mm 4 x mm 22

23 THERMATEX Laguna A THERMATEX Laguna lap összetétele kiemelkedő épületfizikai tulajdonságokat biztosít, különösképp a tűzvédelem terén. Felülete finom, rendszertelen szerkezetet mutat, mely vízcseppekhez hasonlatos, és a helyiségnek modern, fiatalos megjelenést kölcsönöz. AMF THERMATEX Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,1(L) a EN ISO szerint NRC =,1 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 1,,8,6 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ) Hangelnyelési értékek,4,35,2,2,1,5,5, Rendszer C SK VT 15 VT 24 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 6 x 6 mm 625 x 625 mm 23

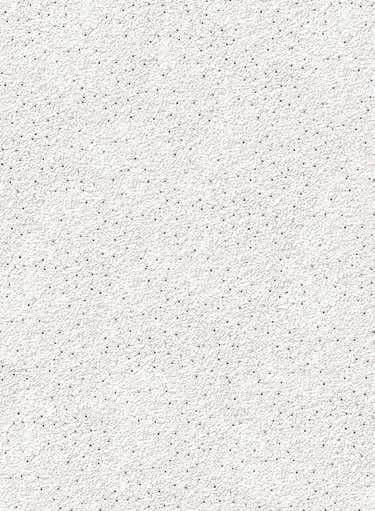

24 THERMATEX Feinstratos A THERMATEX Feinstratos álmennyezeti lap a már ismert alapanyagokból áll, így kiemelkedő épületfizikai tulajdonságaival bizonyít. Finom, homokszórt felülete klasszikus, nyugodt, harmóniát sugárzó mennyezeti megjelenést eredményez. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,2 a EN ISO szerint NRC =,15 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Hangelnyelési értékek 1,,8,6,4,35,2,2,15,15,2, Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 AW/GN GN/GN SK/SK VT/SK (15 mm) AW/SK GN/SK 6 x 6 mm 625 x 625 mm 3 x 12 mm 4 x mm 6 x 12 mm 312,5 x 125 mm 625 x 125 mm 3 x mm 312,5 x mm 4 x mm 24

25 THERMATEX Laguna mikroperforált A THERMATEX Laguna mikroperforált lap összetétele kiemelkedő épületfizikai tulajdonságokat biztosít, különösképp az akusztika és a tűzvédelem terén. Finom, alig észrevehető lyuggatásai biztosítják a jó hangelnyelést. A visszafogott mintázat elegáns megjelenést kölcsönöz a felületnek. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,6 a EN ISO szerint NRC =,6 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,35,35,4,2 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ),6,75,7, Rendszer C SK VT 15 VT 24 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 25

26 THERMATEX Feinstratos mikroperforált A THERMATEX Feinstratos mikroperforált álmennyezeti lap kiemelkedő épületfizikai tulajdonságaival bizonyít a tűzvédelem és az akusztika területén. A lyuggatások sokasága eredményezi a megnövekedett hangelnyelési értékeket. Finom, homokszórt felülete karakteres, nemes mennyezeti megjelenést eredményez. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,6 a EN ISO szerint NRC =,6 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,5,5,4,2,55,7,65, mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 AW/GN GN/GN SK/SK VT/SK (15 mm) AW/SK GN/SK 6 x 6 mm 625 x 625 mm 3 x 12 mm 3 x 15 mm 4 x mm 6 x 12 mm 312,5 x 125 mm 625 x 125 mm 3 x mm 312,5 x mm 4 x mm 26

27 THERMATEX Star A THERMATEX Star lapok finom lyuggatásai egyedülálló akusztikát eredményeznek, tűzvédelem területén pedig minden követelménynek eleget tesznek. Szabálytalan lyuggatásai az egyébként teljesen sima felületen visszafogottságot és szabadságot sugároznak. A modern térkialakítás tökéletes alkotóelemeivé válhatnak. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,6 a EN ISO szerint NRC =,6 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 9 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,55,6,5,4,4, mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 AW/GN GN/GN SK/SK VT/SK (15mm) AW/SK GN/SK 6 x 6 mm 625 x 625 mm 3 x 12 mm 4 x mm 6 x 12 mm 312,5 x 125 mm 625 x 125 mm 3 x mm 312,5 x mm 4 x mm,7,65,45 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 27

28 THERMATEX Mercure A THERMATEX Mercure álmennyezeti lap kiemelkedő épületfizikai tulajdonságaival bizonyít a tűzvédelem és az akusztika területén. Felülete kisebb-nagyobb lyuggatások rendezetlen képét mutatja. A látványban és a hangelnyelési értékekben egyaránt jelentkezik ezek hatása. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,6 a EN ISO szerint NRC =,6 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Hangelnyelési értékek 1,,8,6,5,45,4,4,2,7,7, Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 AW/GN GN/GN SK/SK VT/SK (15mm) AW/SK GN/SK 6 x 6 mm 3 x 12 mm 4 x mm 6 x 12 mm 312,5 x 125 mm 625 x 125 mm 3 x mm 312,5 x mm 4 x mm 28

29 THERMATEX Feinfresko A THERMATEX Feinfresko álmennyezeti lap kiemelkedő akusztikai tulajdonságokkal bír. Számos, szabálytalan lyuggatása nemcsak kiváló hangelnyelést, hanem tetszetős látványt is nyújt. AMF THERMATEX Éghetőségi osztály Tűzgátlás Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,6(H) a EN ISO szerint NRC =,6 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 87 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Hangelnyelési értékek 1,,8,6,5,45,4,4, mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C Rendszer F I SK VT 15/24 SK/SK VT/SK (15mm) AW/SK GN/SK 6 x 6 mm 625 x 625 mm 3 x 12 mm 4 x mm 6 x 12 mm 312,5 x 125 mm 625 x 125 mm 3 x mm 312,5 x mm 4 x mm,7,8,75 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 29

30 THERMATEX Fresko Azoknak ajánljuk a THERMATEX Fresko lapot, akik a mennyezettel karakteres megjelenést szeretnének adni a helyiségnek. Az álmennyezeti lap kiemelkedő épületfizikai tulajdonságaival bizonyít a tűzvédelem és az akusztika területén. Rendezetlen, de irányított lyuggatásai markáns mennyezeti optikát eredményeznek. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,6(H) a EN ISO szerint NRC =,6 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 87 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Hangelnyelési értékek 1,,8,6,5,45,4,4,2,7,8, Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C Rendszer F I SK VT 15/24 SK/SK VT/SK (15mm) AW/SK GN/SK 6 x 6 mm 625 x 625 mm 3 x 12 mm 4 x mm 6 x 12 mm 312,5 x 125 mm 625 x 125 mm 3 x mm 312,5 x mm 4 x mm 3

31 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 31

32 32

33 AMF THERMATEX AMF THERMATEX akusztikus álmennyezetek A mai modern építészet túlnyomórészt hangvisszaverő felületeket és szerkezeteket alkalmaz. A sima felületek átveszik a régi, klasszikus hangelnyelő felületek szerepét, ami gyakran érezhetően hosszabb utózengési időt eredményez. A Knauf AMF akusztikus termékei meggyőzően alkalmazhatók ilyen helyzetekben (hangelnyelés, hangvisszaverés, hangszigetelés szempontjából), így optimális térakusztika érhető el. A legkülönfélébb helyiségek hangzásbeli követelményeihez igazodva kombinálhatók esztétikus megjelenés és korlátlan funkcionalitás mellett. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 33

34 THERMATEX Alpha ONE NRC = 1, α w = 1, A THERMATEX Alpha ONE egy üvegfátyol-kasírozású lap, mely kiváló akusztikai környezetet teremt kiemelkedő hangelnyelési tulajdonsága révén. Emellett különösen jó formatartó, és könnyű. Elegáns felületét a fehér akusztikus üvegfátyolréteg adja. Éghetőségi osztály A2-s1, d a EN szerint Tűzgátlás F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w = 1, a EN ISO szerint NRC = 1, az ASTM C 423 szerint Hanggátlás D n,f,w = 29 db a EN ISO 1848 szerint (24 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Hangelnyelési értékek 1,,8,85,6,55,4,2 1,,95 1, 1, Rendszer C Látszóbordás rendszer, lapok kiemelhetők Ajánlott élkiképzések 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C SK VT-S 15/24 VT-S 15F Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 34

35 THERMATEX Alpha NRC =,9 α w =,95 A THERMATEX Alpha egy üvegszövet bevonattal ellátott ásványgyapot lap, mely kiváló értékekkel rendelkezik a hangelnyelés területén. A magas akusztikai - A hangelnyelési osztály - követelmények mellett tűzvédelmi és higiéniai előírásoknak is eleget tesz. Átgondolt szerkezeti rendszerének köszönhetően könnyen megmunkálható és gyorsan szerelhető. Meggyőző, nemes megjelenésű, akusztikus üvegfátyollal. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,95 a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Ajánlott élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,8,6,4,5,2 19 mm -es lapvastagság esetén / súly (kb. 3,3 kg/m 2 ),9,9 1, 1, Rendszer C SK VT-S 15/24 VT-S 15F 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 35

36 THERMATEX Alpha fekete NRC =,9 α w = 1, A fekete, THERMATEX Alpha egy üvegszövet bevonattal ellátott, ásványgyapot lap, amely fekete színe miatt tűnik ki. Kiváló hangelnyelési értékei miatt alkalmazzák olyan területeken, ahol a legmagasabb akusztikai követelményeknek kell megfelelni, emellett a többi épületfizikai elvárást is teljesíti. Nemes, fekete felületével a tereknek elegáns megjelenést kölcsönöz. A THERMATEX Alpha fekete lapot különösen mozitermekbe ajánljuk. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w = 1, a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés kb. 3,8% Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín fekete Rendszer C Látszóbordás rendszer, lapok kiemelhetők Hangelnyelési értékek 1,,8,8,6,4,45,2,95,95 1, 1, Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 3,3 kg/m 2 ) Rendszer C SK VT-S 15F Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm kérésre 625 x 625 mm kérésre 6 x 12 mm kérésre 625 x 125 mm kérésre 36

37 THERMATEX Alpha krém, ezüst NRC =,95 α w =,9 Kellemes akusztikai körülmény és tetszetős esztétikai megjelenés érhető el a helyiségekben színes, akusztikai THERMATEX Alpha lapjainkkal, ezüst és krém színekben. Az ásványgyapot alapanyag garantálja a legmagasabb akusztikai követelmények elérését és egyéb épületfizikai tulajdonságai is kiválóak. Ezen felül elsőosztályú kivitelezési és szerelési munkálatokat végezhetünk vele. Alakítsa ki színes álmennyezeti lapjainkkal helyiségének egyéni arculatát! Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,9 a EN ISO szerint NRC =,95 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín krém, ezüst Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 19 mm -es lapvastagság esetén / súly (kb. 3,3 kg/m 2 ) Rendszer C 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm SK 1,,8,8,6,55,4,2,85,9 1, 1, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 37

38 THERMATEX Alpha HD 19 mm: NRC =,85 α w =,9 D n,f,w = 34 db 3 mm: NRC =,9 α w =,9 D n,f,w = 4 db 35 mm: NRC =,85 α w =,9 D n,f,w = 42 db A THERMATEX Alpha HD lap, a Knauf AMF Acoustic Range programjának panelformátumú hangelnyelő felülete. A lap hosszúsága 18 mm-ig terjedhet, ezzel lehetővé téve akár folyosókon is a maximális hangelnyelés elérését, könnyen kezelhető lapfelülettel, egyszerű szerelhetőséggel. Ez a lap négyzetes formátumban is elérhető. A fehér, elegáns akusztikus üvegfátyolréteg magas minőségű felületet garantál. Éghetőségi osztály A2-s1, d a EN szerint α w =,9 a EN ISO szerint (19 mm, 35 mm) NRC =,85 az ASTM C 423 szerint (19 mm, 35 mm) α w =,9 a EN ISO szerint (3 mm) NRC =,9 az ASTM C 423 szerint (3 mm) Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) D n,f,w = 4 db a EN ISO 1848 szerint (3 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) D n,f,w = 42 db a EN ISO 1848 szerint (35 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők (19 mm) Rendszer C Látszóbordás rendszer, lapok kiemelhetők (19 mm, 3 mm, 35 mm) Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett (19 mm, 3 mm, 35 mm) Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek (19 mm, 3 mm, 35 mm) Hangelnyelési értékek 1,,8,6,7,4,45,2,8,9 1, 1, mm 1, 1, 1, 1,,85 1, 1, 1,,8,7,85,55,6,65,4,35, mm 35 mm Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt VT 15/24 (19 mm) 19 mm -es lapvastagság esetén / súly (kb. 5,2 kg/m 2 ), 3 mm -es lapvastagság esetén (kb. 8,2 kg/m 2 ), 35 mm -es lapvastagság esetén (kb. 9,5 kg/m 2 ) Rendszer C Rendszer A Rendszer F I VT-S 15/24 (3, 35 mm) VT-S 15F (3, 35 mm) AW/GN (19 mm) AW/SK (19, 3, 35 mm) GN/SK (19 mm) 6 x 6 mm kérésre 625 x 625 mm kérésre 3 x mm kérésre 38

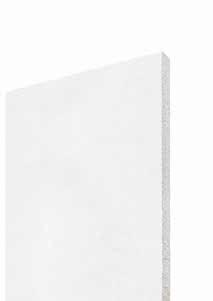

39 THERMATEX Silence NRC =,9 α w =,85(H) D n,f,w = 44 db A THERMATEX Silence különlegessége, hogy két összeragasztott ásványgyapot lapból tevődik össze, üvegszövet bevonattal. Ennek a speciális felépítésnek köszönhetően a legmagasabb követelménynek tesz eleget, mind a hangelnyelés, mind a léghanggátlás terén. Elegáns, sima felülete tetszetős megjelenést eredményez. Éghetőségi osztály A2-s1, d a EN szerint α w =,85(H) a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 44 db a EN ISO 1848 szerint (43 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek mm -es lapvastagság esetén / súly (kb. 1,8 kg/m 2 ) Rendszer C SK 1,,8,6,55,4,4,2,85 1, 1, 1, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 39

40 THERMATEX Thermofon NRC =,85 α w =,8(H) A THERMATEX Thermofon mint a THERMATEX Acoustic csoport más lapjai, kiváló hangelnyelési értékekkel rendelkezik. Fehér üvegfátyol bevonata sima felületet és elegáns megjelenést ad, amely tökéletesen illeszkedik bármely helyiség kialakításához. Éghetőségi osztály A2-s1, d a EN szerint α w =,8(H) a EN ISO szerint NRC =,85 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,38 W/mK a EN szerint Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Hangelnyelési értékek 1,,8,6,55,4,2,75,75,8,95 1, Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések 15 mm -es lapvastagság esetén / súly (kb. 2,6 kg/m 2 ) Rendszer C SK VT-S 15/24 Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 4

41 THERMATEX SF Acoustic D n,f,w = 38 db A THERMATEX SF Acoustic akusztikus álmennyezet különleges élkiképzésének köszönhetően a tartószerkezetet egy vékony árnyékfugán kívül teljesen eltakarja, így a tartók az álmennyezetben szinte láthatatlanok lesznek. Ennél a kialakításnál a lapok elhelyezése kizárólag alulról történik, így a THERMATEX SF Acoustic minimális beépítési magassággal szerelhető. Emiatt kiválóan alkalmas felújításokkor. A lap egyszerű oldalra történő elmozdításával, azok ki- és behelyezése játékosan leegyszerűsödik. Emellett a lap láthatatlan lyuggatásaival kiváló hangelnyelési tulajdonságokat ér el. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (24 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer (árnyékfugás - SF élkiképzés), lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,4,35,4,2 24 mm -es lapvastagság esetén / súly (kb. 8,4 kg/m 2 ) Rendszer C SF (hosszoldali) (homlokoldali),6,8,95 1, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 41

42 THERMATEX Acoustic D n,f,w = 4 db A THERMATEX Acoustic magas hangelnyelési - és jó léghanggátlási értékeivel sokrétűen felhasználható. Megjelenését a látszó akusztikus üvegfátyol adja, amely sima, elegáns felületet eredményez. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) D n,f,w = 4 db a EN ISO 1848 szerint (félig rejtettbordás rendszer, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Hangelnyelési értékek 1,,8,6,4,4,2,35,65,85,95, Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 19 mm -es lapvastagság esetén / súly (kb. 4,6 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 VT-S 15 VT-S 15F AW/GN AW/SK GN/SK 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 3 x mm 42

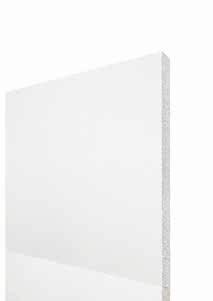

43 THERMATEX db Acoustic (24 mm) D n,f,w = 43 db A THERMATEX db Acoustic lappal magasabb léghanggátlási igény esetén is a legjobb megoldást nyújtjuk. Az álmennyezeti lap összetételének - valamint láthatatlan perforációjának köszönhetően hozzájárul a kiváló épületfizikai tulajdonságok, magas hangelnyelési értékek eléréséhez. Egyidejűleg sima, szabályos felülete tetszetős képet ad. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 41 db a EN ISO 1848 szerint (24 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) D n,f,w = 43 db a EN ISO 1848 szerint (félig rejtettbordás rendszer, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,4,35,4,2 24 mm -es lapvastagság esetén / súly (kb. 8,4 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 VT-S 15F AW/GN AW/SK GN/SK 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 3 x mm,6,8,95 1, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 43

44 THERMATEX db Acoustic (3 mm) D n,f,w = 43 db A THERMATEX db Acoustic ideális megoldás, ha megnövekedett hanggátlási elvárásoknak kell eleget tenni. 3 mm-es lapvastagságával, finom lyuggatásával mindemellett nagyon magas hangelnyelési értékeket ér el. Éghetőségi osztály A2-s1, d a EN szerint α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 43 db a EN ISO 1848 szerint (3 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Hangelnyelési értékek 1,,8,6,4,35,4,2,65,85,9, Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Rendelkezésre álló lapméretek és élkiképzések 3 mm -es lapvastagság esetén / súly (kb. 1,5 kg/m 2 ) Rendszer C Rendszer F I SK VT 15/24 VT-S 15F AW/SK Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 3 x mm kérésre 44

45 THERMATEX Acoustic RL NRC =,15 α w =,15(L) D n,f,w = 38 db A THERMATEX Acoustic RL lapunk különleges hangvisszaverő tulajdonságaival teszi teljessé a THERMATEX Acoustic sorozat termékkínálatát. Ezáltal különösen alkalmas hangvisszaverő mennyezetek kialakítására, hangelnyelő lapok kombinációjában. A felületek egységes megjelenésének köszönhetően minden THERMATEX Acoustic Range csoportba tartozó hangelnyelő lapfelülettel - tetszés szerint - kombinálható. Az így kialakult homogén mennyezeti kép bármely helyiségben ideális megoldás. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,15(L) a EN ISO szerint NRC =,15 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 5,4 kg/m 2 ) Hangelnyelési értékek 1,,8,6,4,25,2, Rendszer C SK VT 15/24 VT-S 15F Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm kérésre kérésre 625 x 625 mm kérésre kérésre 6 x 12 mm kérésre kérésre 625 x 125 mm kérésre kérésre,15,1,15,2 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 45

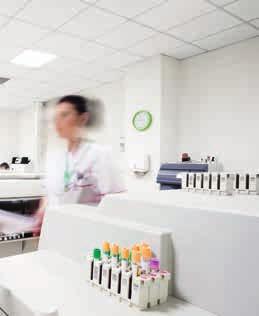

46 46

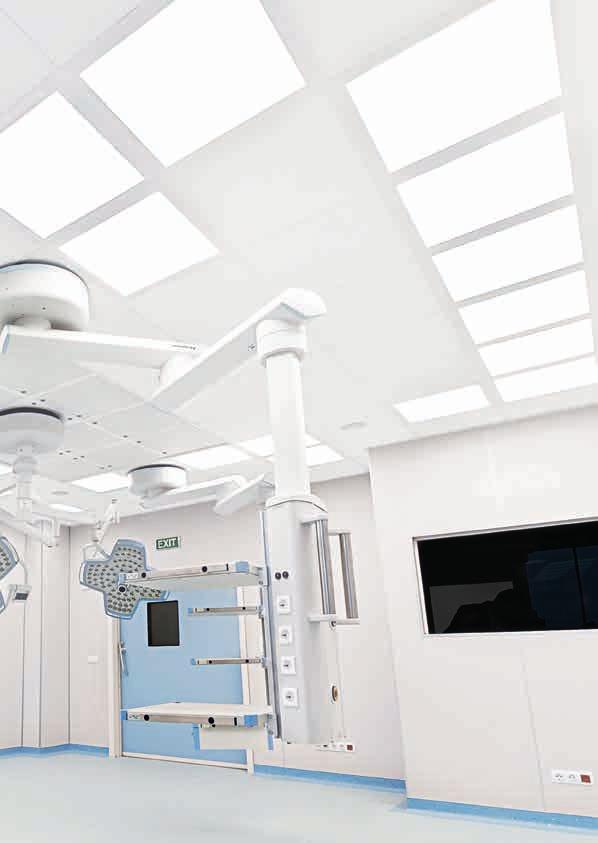

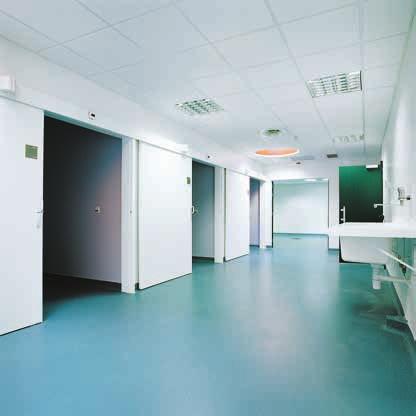

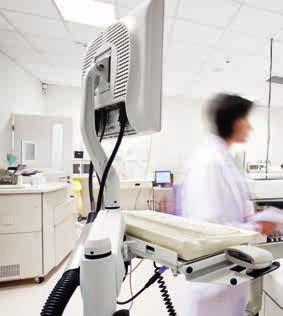

47 AMF THERMATEX AMF THERMATEX higiéniai álmennyezetek Az egészségügyben és más szakmákban használatos berendezések magasfokú higiéniai előírásokat igényelnek, kiegyensúlyozott térakusztika mellett. Ez nagyban befolyásolja az itt tapasztalható munkakörülményeket. A Knauf AMF tisztaság és higiénia mennyezeti programunkkal lehetővé válik különféle intézmények színvonalas, akusztikailag megfelelő mennyezeti kialakítása, mely látványában és funkcionalitásában egyaránt meggyőző. Speciális Hygena felületbevonattal ellátott - és mosható álmennyezeti lapjaink kiváló megoldást nyújtanak minden felhasználási területen. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 47

48 Higiénia Tisztaság és akusztika egyensúlya Mi, a Knauf AMF-nél tudjuk, hogy az egészségügyi intézmények építésénél különösen magas higiéniai követelményeket állítanak a helyiséggel, valamint annak álmennyezetével szemben. Egy másik fontos szempont, amely gyakran kevesebb figyelmet kap, ám legalább olyan fontos, a helyiség akusztikai klímája. Legfőképpen azokban a helyiségekben, ahol a páciensek tartózkodnak, a helyiség kellemes akusztikája hozzájárulhat a betegek gyógyulásához. De a kórház, az idősek otthona, illetve a laborok alkalmazottai számára is fontos, hogy egy hangoptimalizált munkahelyen dolgozzanak, mivel a túl nagy zajterhelés koncentrációs zavarokhoz és akár betegségek tüneteihez is vezethet. Egy egészségügyi intézmény különböző osztályai, laborjai egészen másfajta akusztikai elvárásokat támasztanak. Ezek különféle tényezőktől függnek, mint pl. a helyiség alakja, nagysága, vagy az abban található felületek és készülékek. Ez különféle egyedi megoldásokat igényel. Ezért fejlesztettünk különféle álmennyezeti elemeket és rendszereket, melyek a magas higiéniai követelményeknek is megfelelnek, mindamellett kiváló tűzvédelmi - és akusztikai tulajdonságokkal bírnak. 48

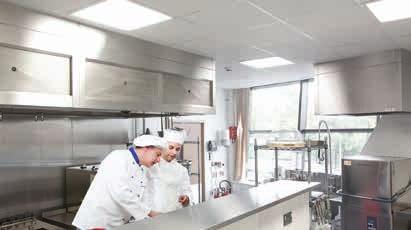

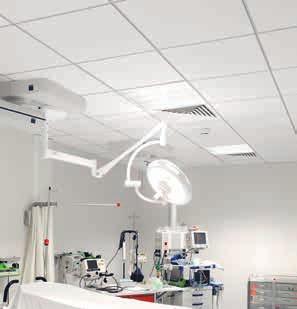

49 AMF THERMATEX Tiszta tér a helyiségek ISO - osztályozása A gyógyszerek nyílt rendszerű előállításánál és csomagolásánál, valamint steril körülmények melletti gyógyszergyártás esetén a Tiszta tér minősítés elengedhetetlen. Ez teszi lehetővé, a különböző feltételek, mint részecskeszám, csíraszám, hőmérséklet, páratartalom és légnyomás legpontosabb ellenőrzését és betartását. Így biztosítható, hogy az előforduló és beáramló levegő teljesen tiszta és minden előírt tisztasági kritériumnak megfelel. Ez segíti a betegek megóvását, és az orvostechnológiai termékek minőségének biztosítását. Egy helyiségben minden anyagnak teljesítenie kell az előírt ISO - osztályozást, így az álmennyezeteknek is szigorú elvárásoknak kell megfelelniük a részecske emisszióra vonatkozóan. E célból fejlesztettük ki a minősített álmennyezeteinket, melyek speciálisan a különféle tiszta-tér felhasználásokra és tiszta-tér besorolásokra lettek kialakítva, és ISO 3 -as besorolásig alkalmazhatók. Minden tiszta - tér vizsgálatunk a Fraunhofer Intézet referencia-helyiségeiben, laborkörülmények között történt. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 49

50 Baktériumokkal, gombákkal és élesztőtörzsekkel szembeni ellenálló képesség meghatározása az ASTM G21/G22 vizsgálat szerint. A vizsgálatból jól kitűnik, hogy a Hygena bevonattal ellátott kísérleti mintákat a gombák és baktériumok nem támadják meg és ezáltal ellenállóak egy mikrobiális fertőzöttséggel szemben. E. coli (gátlás) Bacillus subtilis (gátlás) Staph. epidermidis (gátlás) THERMATEX Hygena A legmagasabb elvárásokra A kórházak és klinikák túlzott terhelése miatt nő a kórokozók elterjedésének veszélye és ezzel együtt a már beteg emberek megfertőződésének veszélye. Ezek csökkentésének érdekében már az épületek tervezésekor figyelembe kell venni a hazai és nemzetközi előírásokat. Többek között pl. a kórházi higiéniára és a fertőzésmegelőzésre vonatkozó szabályozásokat a EN ISO ill. a DIN 1946 szerint. A Knauf AMF Hygena felületképzése speciálisan arra lett kialakítva, hogy a baktérium és gombafertőzéseknek ellenálljon, ill. a kórokozók, baktériumok, gombák szaporodását az álmennyezet felületén megakadályozza. 5

51 AMF THERMATEX Tisztíthatóság és ellenálló - képesség Egészségügyi - és gondozási létesítményekben elengedhetetlen a klinikai tisztíthatóság, hogy a fertőzési rátát a lehető legalacsonyabb szinten tartsák. Ehhez minden eszköznek és felületnek egyszerűen tisztíthatónak kell lennie. Knauf AMF felületek szárazon tisztítható nedvesen tisztítható Tisztítás módja lemosható magas nyomású mosóval mosható Tisztítás gyakorisága THERMATEX sima pl. Schlicht, Laguna naponta THERMATEX mikroperforált pl. Feinstratos micro, Star naponta THERMATEX lyuggatott pl. Mercure, Fresko naponta THERMATEX Symetra naponta THERMATEX üvegfátyol bevonatú pl. Alpha, Thermofon naponta Metall/Kombimetall perforált naponta Metall/Kombimetall sima 1x hetente THERMATEX Thermaclean S 1x hetente THERMATEX Aquatec 1x hetente A THERMATEX Thermaclean S álmennyezeti lap felszínének tisztítószerek és fertőtlenítőszerekkel szembeni kémiai ellenállósága (tisztíthatósága) a DIN A eljárással lett bevizsgálva. A fertőtlenítőszerek az eljárás során úgy lettek kiválasztva, hogy a fertőtlenítőszerekben található vegyületek minden alaptípusát bevonták a vizsgálatba. A Knauf AMF felületei közül nem mindegyiknél alkalmazható pl. a moshatóság, vagy a magasnyomású mosóval történő tisztítás. Az alkalmazható tisztítási eljárásokat a táblázat tartalmazza. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 51

52 Páraállóság Egészségügyi létesítményekben gyakran előfordul, hogy a sok személy és folyamat hatására a levegő páratartalma gyorsan megemelkedik. Ezt még fokozza a felületek folyamatos, rendszeres tisztítása. Ennek az állapotnak hosszútávú fenntartásához szükség van olyan felületekre, amelyek különösen jó páraállóak. A levegő páratartalma jelentős befolyással van az ásványgyapot álmennyezet stabilitására és szerkezetére, illetve ezáltal a tartósságára is. A magas vízgőztartalom gyakran az alaktartósság elvesztéséhez és eldeformálódáshoz vezet. A levegő egy szivacshoz hasonlóan viselkedik és a hőmérséklettől függően, gőz formájában képes vizet felvenni. 52

53 THERMATEX Aquatec A THERMATEX Aquatec ideális megoldás párás helyiségekben. Speciális összetételének köszönhetően 1%-osan páraálló. Ez azt jelenti, hogy folyamatosan fennálló magas páratartalom, ill. és 4 C közti hőmérsékleten is állandó alaktartósságot biztosít. Emellett az álmennyezeti lap kitűnő hangelnyeléssel rendelkezik. Mosható felülete és visszafogott megjelenése optimális megoldás higiéniai területeken való alkalmazásra. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,9 a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 1 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,4 W/mK a DIN EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Tiszta tér besorolás ISO 3-as osztály, az ISO szabvány szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 1% RH Hangelnyelési értékek 1,,8,6,75,4,5,2 19 mm -es lapvastagság esetén / súly (kb. 5,2 kg/m 2 ),85,9 1, 1, Rendszer C Rendszer A SK VT-S 15/24 AW/GN Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 53

54 THERMATEX Thermaclean S A THERMATEX Thermaclean S egy ásványgyapot lap, mely a legmagasabb higiéniai követelményeknek tesz eleget. Baktériumok, gombák megtelepedését gátló, mosható felülete a tisztaságot a legnagyobb elvárások esetén is biztosítja. Egy normál ásványi lapra fehér PVC fóliát kasíroznak, amely egyszerű kezelhetősége mellett elegáns megjelenést garantál. Éghetőségi osztály Tűzgátlás A2-s3, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,1(L) a EN ISO szerint NRC =,15 az ASTM C 423 szerint Hanggátlás D n,f,w = 34 db a EN ISO 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 81 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Higiénia baktériumok és gombák megtelepedését gátló Tiszta tér besorolás ISO 3-as osztály, az ISO szabvány szerint Szín S-Fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Hangelnyelési értékek 1,,8,6,4,35,2,2,1,1,1, Rendelkezésre álló lapméretek és élkiképzések 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ) Rendszer C SK Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 54

55 THERMATEX Acoustic Hygena A THERMATEX Acoustic Hygena 19 mm vastag álmennyezeti lap, különleges antibakteriális bevonattal. HYGENA - bevonata meggátolja a gombák és baktériumok terjedését. Így garantálva a tisztaságot és a kiváló akusztikát, mivel mint minden akusztikus álmennyezetünk, ez is kimagasló értékekkel rendelkezik a hangelnyelés területén. A látszóoldali, fehér üvegfátyol pedig elegáns és sima felületet biztosít. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) D n,f,w = 4 db a EN ISO 1848 szerint (félig rejtettbordás rendszer, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Higiénia baktériumok és gombák megtelepedését gátló Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,4,35,4,2 19 mm -es lapvastagság esetén / súly (kb. 4,6 kg/m 2 ) Rendszer C SK,65,85,95, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 55

56 THERMATEX Alpha Hygena A THERMATEX Alpha Hygena egy üvegszövet bevonattal ellátott ásványgyapot lap, mely kiváló értékekkel rendelkezik a hangelnyelés területén. A magas akusztikai - A hangelnyelési osztály - követelmények mellett gombák -, baktériumok- és élesztőtörzsek szaporodását gátolja. Speciális antibakteriális tulajdonságai révén különösen jól alkalmazható egészségügyi -, higiéniai- és tiszta-tér intézményekben. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,95 a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,4 W/mK a EN szerint Higiénia baktériumok és gombák megtelepedését gátló Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Hangelnyelési értékek 1,,8,8,6,4,5,2,9,9 1, 1, Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 3,3 kg/m 2 ) Rendszer C SK VT-S 15/24 VT-S 15F Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 56

57 THERMATEX Thermofon Hygena A THERMATEX Thermofon egy fehér, üvegszövet bevonattal ellátott ásványgyapot lap. Mint minden AMF THERMATEX lap kiváló hangelnyelési értékeivel tűnik ki. HYGENA - bevonata meggátolja a gombák -, baktériumok- és élesztőtörzsek terjedését a lap felületén. Éghetőségi osztály A2-s1, d a EN szerint α w =,8(H) a EN ISO szerint NRC =,85 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN 1848 szerint (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 88 %-ig káprázatmentes Hővezető-képesség λ =,38 W/mK a EN szerint Higiénia baktériumok és gombák megtelepedését gátló Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,55,4,2,75,75 15 mm -es lapvastagság esetén / súly (kb. 2,6 kg/m 2 ),8,95 1, Rendszer C SK VT-S 15/24 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 57

58 THERMATEX Schlicht Hygena Ez az álmennyezet nem csak kiváló tűzvédelmi és akusztikai tulajdonságaival tűnik ki, hanem kimagasló higiéniai elvárásoknak is eleget tesz egészségügyi létesítményekben. Egy sima felület, valamint a speciális Hygena bevonat teszik a THERMATEX Schlicht Hygena-t ideális akusztikus lappá, még akkor is, ha tisztaság, higiénia a követelmény. Hangelnyelési értékek Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3-F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,1(L) a EN ISO szerint NRC =,1 az ASTM C 423 szerint Hanggátlás D n,c,w = 34 db a DIN EN (15 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 92 %-ig káprázatmentes Hővezető-képesség λ =,52 -,57 W/mK a DIN szerint Higiénia baktériumok és gombák megtelepedését gátló Tiszta tér besorolás 4. osztály, az ISO szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők 1,,8,6,4,25,2,2,1,1,5, Rendelkezésre álló lapméretek és élkiképzések 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ), 19 mm -es lapvastagság esetén (kb. 5,3 kg/m 2 ) Rendszer C SK VT 15/24 Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 58

59 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 59

60 6

61 AMF THERMATEX AMF THERMATEX Design álmennyezetek Tervezők és belsőépítészek különböző anyagok kombinációjával minden épületnek saját összetéveszthetetlen arculatot adnak. Az AMF THERMATEX design álmennyezetekkel ez a törekvés az épületek belsejében következetesen tovább folytatható. Az ásványgyapot lapok hatékonyan csökkentik a hangvisszaverődést, és magas hangelnyelési értékeiknek köszönhetően a helyiség kiváló akusztikáját teremtik meg. A modern, design felületek egyidejűleg hatalmas szabadságot adnak a belsőépítészek fantáziájának. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 61

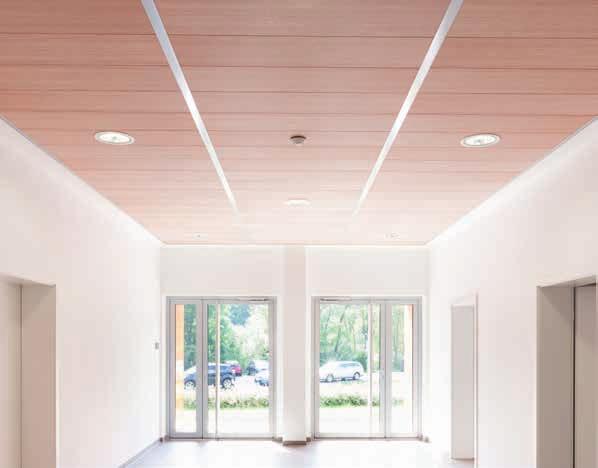

62 Design álmennyezetek időtállóan szép, hatékony és előremutató A mai belsőépítészetben található mennyezetek alig összevethetőek a 3 évvel ezelőttiekkel: A technikai - akusztikai, tűzvédelmi, higiéniai - vívmányok mellett új megmunkálási- és kivitelezési technológiák ill. rendszerek teljesen új kialakítási módokat tesznek lehetővé. A mai álmennyezetek szinte minden esztétikai igényt kielégítenek, és teljes mértékben a fantáziánkra hagyatkozhatunk: nyomtatott, mart, lyuggatott felületek, tetszőleges színárnyalatok a RAL - skálának megfelelően, vagy egyéb különleges színekben, 3 dimenziós hatások több síkú felfüggesztés esetén, három - illetve sokszögű álmennyezeti szigetek, ívelt vagy hullámos álmennyezeti elemek - AMF THERMATEX rendszerekből - a tervezőknek teljesen új térhatások kialakítására adnak lehetőséget. 62

63 AMF THERMATEX AMF THERMATEX Varioline Fém Oldal AMF THERMATEX Varioline Motiv Oldal 7-72 AMF THERMATEX Symetra Oldal 76-8 AMF THERMATEX Varioline Fa Oldal AMF THERMATEX Varioline Urban Style Oldal AMF THERMATEX Kombimetall Oldal 81 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 63

64 THERMATEX Varioline Fém A THERMATEX Varioline Fém egy üvegfátyol bevonatú, kiváló hangelnyelésű akusztikus lap. A magas akusztikai követelmények - A hangelnyelési osztály - mellett tűzvédelmi és higiéniai szempontból is kiváló választás. Az átgondolt terméktechnológiának köszönhetően könnyen, egyszerűen szerelhető. Akusztikus üvegszövete, melyre a fémlemez megjelenésére jellemző lyuggatási kép kerül feketével nyomtatva, nemes optikát kölcsönöz a lapnak. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,95 a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés lyuggatott kép Hangelnyelési értékek 1,,8,6,75,4,5,2,9,9 1, 1, Rendszer C Látszóbordás rendszer, lapok kiemelhetők Minta A Rg 1, - 3, Ø 1, mm Minta B Rg 2,5-5,5 Ø 2,5 mm Minta C Rg 1,5-2,8D Ø 1,5 mm Minta D Qg 3, - 8,5 3, mm 3 3 5,5 5,5 2,8 2,8 8,5 Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 3,1 kg/m 2 ) Rendszer C SK VT-S 15/24 VT-S15F Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 64

65 THERMATEX Varioline Acoustic Fém A THERMATEX Varioline Acoustic Fém álmennyezetek gondoskodnak a jó akusztikáról és az optimális léghanggátlásról. Megjelenését a látszóoldali akusztikus üvegfátyol -melyre a fémlemez megjelenésére jellemző lyuggatási kép kerül feketével nyomtatásra - határozza meg, amely a jellegzetes sima, elegáns felületért felelős. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 4 db a EN ISO 1848 szerint (félig rejtettbordás rendszer, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés lyuggatott kép Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Minta A Rg 1, - 3, Ø 1, mm 3 3 Minta B Rg 2,5-5,5 Ø 2,5 mm 5,5 5,5 Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Minta C Rg 1,5-2,8D Ø 1,5 mm 2,8 2,8 Minta D Qg 3, - 8,5 3, mm 8,5 Hangelnyelési értékek 1,,8,6,4,35,4,2 19 mm -es lapvastagság esetén / súly (kb. 4,6 kg/m 2 ) Rendszer F I AW/SK,65,85,95, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 3 x mm 65

66 THERMATEX Varioline SF Fém A THERMATEX Varioline SF Fém akusztikus ásványi lap esetében egy speciális élkialakításnak köszönhetően a sínek az árnyékfugát leszámítva takarva vannak. Mivel a lapok elhelyezése kizárólag a mennyezet alól történik, így a THERMATEX Varioline SF fém rendszer megelégszik egy minimális beépítési magassággal. A legjobb megoldás felújítási munkálatoknál. Játékosan egyszerű eltolással megoldható a lapok ki- és behelyezése. Ezzel egyidejűleg kiváló hangelnyelési értékekkel rendelkezik a lap, mely az álmennyezetben lévő lyuggatásoknak köszönhető. A fémlemez megjelenésére jellemző lyuggatási képet feketével nyomtatják a felületre. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (24 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés lyuggatott kép Hangelnyelési értékek 1,,8,6,4,35,4,2,6,75,95, Rendszer C Látszóbordás rendszer (árnyékfugás - SF élkiképzés), lapok kiemelhetők Minta A Rg 1, - 3, Ø 1, mm Minta B Rg 2,5-5,5 Ø 2,5 mm Minta C Rg 1,5-2,8D Ø 1,5 mm Minta D Qg 3, - 8,5 3, mm 3 3 5,5 5,5 2,8 2,8 8,5 Rendelkezésre álló lapméretek és élkiképzések 24 mm -es lapvastagság esetén / súly (kb. 8,4 kg/m 2 ) Rendszer C SF (hosszoldali) (homlokoldali) Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 66

67 THERMATEX Varioline Fa A THERMATEX Varioline Fa egy üvegfátyol bevonatú, kiváló hangelnyelésű akusztikai lap. A magas akusztikai követelmények - A hangelnyelési osztály - mellett tűzvédelmi és higiéniai szempontból is kiváló választás. Az átgondolt terméktechnológiának köszönhetően könnyen, egyszerűen szerelhető. Akusztikus üvegszövete, melyre kívánság szerinti, modern fa mintázatot nyomtatnak, nemes optikát kölcsönöz a lapnak. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,95 a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés fa mintázat Rendszer C Látszóbordás rendszer, lapok kiemelhetők Kőris Rendelkezésre álló lapméretek és élkiképzések Nyírfa Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Cseresznye (US) Vörösfenyő Tölgy Cseresznye (európai) Hangelnyelési értékek 1,,8,6,75,4,5,2 19 mm -es lapvastagság esetén / súly (kb. 3,1 kg/m 2 ),9,9 1, 1, Rendszer C SK VT-S 15/24 VT-S15F 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 67

68 THERMATEX Varioline Acoustic Fa A THERMATEX Varioline Acoustic Fa álmennyezetek gondoskodnak a jó akusztikáról és az optimális léghanggátlásról. Megjelenését a látszóoldali akusztikus üvegfátyol -melyre modern fa mintázatokat nyomtatnak - határozza meg, amely a jellegzetes sima, elegáns felületért felelős. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 4 db a EN ISO 1848 szerint (félig rejtettbordás rendszer, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés fa mintázat Hangelnyelési értékek 1,,8,6,4,35,4,2,65,85,95, Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Kőris Nyírfa Cseresznye (US) Vörösfenyő Tölgy Cseresznye (európai) Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 4,6 kg/m 2 ) Rendszer F I AW/SK Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 3 x mm 68

69 THERMATEX Varioline SF Fa A THERMATEX Varioline SF Fa akusztikus ásványi lap esetében egy speciális élkialakításnak köszönhetően a sínek az árnyékfugát leszámítva takarva vannak. Mivel a lapok elhelyezése kizárólag a mennyezet alól történik, így a THERMATEX Varioline SF Fa rendszer megelégszik egy minimális beépítési magassággal. A legjobb megoldás felújítási munkálatoknál. Játékosan egyszerű eltolással megoldható a lapok ki- és behelyezése. Ezzel egyidejűleg kiváló hangelnyelési értékekkel rendelkezik a lap, mely az álmennyezetben lévő lyuggatásoknak köszönhető. A fa felületek megjelenésére jellemző képet nyomtatják a felületre. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (24 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés fa mintázat Rendszer C Látszóbordás rendszer (árnyékfugás - SF élkiképzés), lapok kiemelhetők Kőris Nyírfa Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Cseresznye (US) Vörösfenyő Tölgy Cseresznye (európai) Hangelnyelési értékek 1,,8,6,4,35,4,2,6 24 mm -es lapvastagság esetén / súly (kb. 8,4 kg/m 2 ) Rendszer C SF (hosszoldali) (homlokoldali),75,9, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 69

70 THERMATEX Varioline Motiv A THERMATEX Varioline Motiv egy üvegfátyol bevonatú, kiváló hangelnyelésű akusztikus lap. A magas akusztikai követelmények - A hangelnyelési osztály - mellett tűzvédelmi és higiéniai szempontból is kiváló választás. Az átgondolt terméktechnológiának köszönhetően könnyen, egyszerűen szerelhető. Akusztikus üvegszövete, melyre egyedi elképzelés szerinti mintázatot nyomtatnak, nemes optikát kölcsönöz a lapnak. Éghetőségi osztály Tűzgátlás A2-s1, d ill. C-s1, d a EN szerint (kép befolyásolhatja) F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,95 a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés egyedi elképzelés szerinti kép Hangelnyelési értékek 1,,8,6,75,4,5,2,9,9 1, 1, Rendszer C Látszóbordás rendszer, lapok kiemelhetők Grafikai igény nyomtatható formátumok:.tif,.jpg,.eps megfelelő méretben nyomtatható PDF x3 Standard Képfelbontás min. 2 dpi Alternativ: vektoros képek 3 mm vágási ráhagyás minden oldalon Vágási ráhagyás: minden oldalon 3 mm Nyomtatásnál látható méret: pl. 6 x 6 mm Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 3,1 kg/m 2 ) Rendszer C SK VT-S 15/24 VT-S15F Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm 7

71 THERMATEX Varioline Acoustic Motiv A THERMATEX Varioline Acoustic Motiv álmennyezetek gondoskodnak a jó akusztikáról és az optimális léghanggátlásról. Megjelenését a látszóoldali akusztikus üvegfátyol - melyre egyedi elképzelés szerinti mintázatot nyomtatnak - határozza meg, amely a jellegzetes sima, elegáns felületért felelős. Éghetőségi osztály Tűzgátlás A2-s1, d ill. C-s1, d a EN szerint (kép befolyásolhatja) F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 4 db a EN ISO 1848 szerint (félig rejtettbordás rendszer, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés egyedi elképzelés szerinti kép Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Grafikai igény nyomtatható formátumok:.tif,.jpg,.eps megfelelő méretben nyomtatható PDF x3 Standard Képfelbontás min. 2 dpi Alternativ: vektoros képek 3 mm vágási ráhagyás minden oldalon Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Vágási ráhagyás: minden oldalon 3 mm Nyomtatásnál látható méret: pl. 6 x 6 mm Hangelnyelési értékek 1,,8,6,4,35,4,2,65 19 mm -es lapvastagság esetén / súly (kb. 4,6 kg/m 2 ) Rendszer F I AW/SK,85,95, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 3 x mm 71

72 THERMATEX Varioline SF Motiv A THERMATEX Varioline SF Motiv akusztikus ásványi lap esetében egy speciális élkialakításnak köszönhetően a sínek az árnyékfugát leszámítva takarva vannak. Mivel a lapok elhelyezése kizárólag a mennyezet alól történik, így a THERMATEX Varioline SF Motiv rendszer megelégszik egy minimális beépítési magassággal. A legjobb megoldás felújítási munkálatoknál. Játékosan egyszerű eltolással megoldható a lapok ki- és behelyezése. Ezzel egyidejűleg kiváló hangelnyelési értékekkel rendelkezik a lap, mely az álmennyezetben lévő lyuggatásoknak köszönhető. Egyedi elképzelések szerinti képet nyomtatnak a felületre. Éghetőségi osztály Tűzgátlás A2-s1, d ill. C-s1, d a EN szerint (kép befolyásolhatja) F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (24 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés egyedi elképzelés szerinti kép Hangelnyelési értékek 1,,8,6,4,35,4,2,6,75,9, Rendszer C Látszóbordás rendszer (árnyékfugás - SF élkiképzés), lapok kiemelhetők Grafikai igény nyomtatható formátumok:.tif,.jpg,.eps megfelelő méretben nyomtatható PDF x3 Standard Képfelbontás min. 2 dpi Alternativ: vektoros képek 3 mm vágási ráhagyás minden oldalon Vágási ráhagyás: minden oldalon 3 mm Nyomtatásnál látható méret: pl. 6 x 6 mm Rendelkezésre álló lapméretek és élkiképzések 24 mm -es lapvastagság esetén / súly (kb. 8,4 kg/m 2 ) Rendszer C SF (hosszoldali) (homlokoldali) Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 72

73 THERMATEX Varioline Urban Style A THERMATEX Varioline Urban Style egy üvegfátyol bevonatú, kiváló hangelnyelésű akusztikus lap. A magas akusztikai követelmények - A hangelnyelési osztály - mellett tűzvédelmi és higiéniai szempontból is kiváló választás. Az átgondolt terméktechnológiának köszönhetően könnyen, egyszerűen szerelhető. Akusztikus üvegszövete, melyre időtálló városias felületi mintázatot nyomtatnak, nemes optikát kölcsönöz a lapnak. Éghetőségi osztály Tűzgátlás beton fagyapot tégla papirusz Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,95 a EN ISO szerint NRC =,9 az ASTM C 423 szerint Hanggátlás D n,f,w = 28 db a EN ISO 1848 szerint (19 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,4 W/mK a EN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés anyagstruktúrák Rendszer C Látszóbordás rendszer, lapok kiemelhetők NEW INNOVATION Hangelnyelési értékek 1,,8,6,75,4,5,2 19 mm -es lapvastagság esetén / súly (kb. 3,1 kg/m 2 ),9,9 1, 1, Rendszer C SK VT-S 15/24 VT-S15F 6 x 6 mm 625 x 625 mm 6 x 12 mm 625 x 125 mm Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 73

74 THERMATEX Varioline Acoustic Urban Style A THERMATEX Varioline Acoustic Urban Style álmennyezetek gondoskodnak a jó akusztikáról és az optimális léghanggátlásról. Megjelenését a látszóoldali akusztikus üvegfátyol - melyre időtálló városias felületi mintázatot nyomtatnak - határozza meg, amely a jellegzetes sima, elegáns felületért felelős. NEW INNOVATION Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 4 db a EN ISO 1848 szerint (félig rejtettbordás rendszer, vizsgálati jegyzőkönyv szerint) Páraállóság 95 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés anyagstruktúrák Hangelnyelési értékek 1,,8,6,4,35,4,2,65,85,95, Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek beton fagyapot tégla papirusz Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 4,6 kg/m 2 ) Rendszer F I AW/SK Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 3 x mm 74

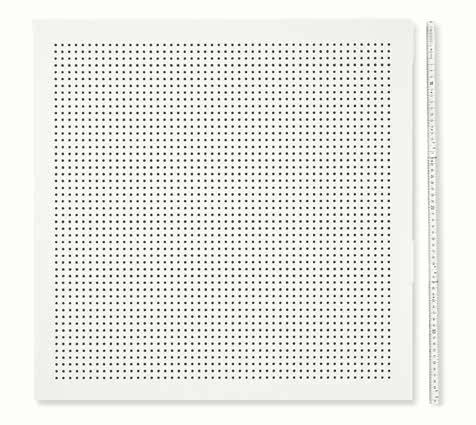

75 THERMATEX Varioline SF Urban Style A THERMATEX Varioline SF Urban Style akusztikus ásványi lap esetében egy speciális élkialakításnak köszönhetően a sínek az árnyékfugát leszámítva takarva vannak. Mivel a lapok elhelyezése kizárólag a mennyezet alól történik, így a THERMATEX Varioline SF Urban Style rendszer megelégszik egy minimális beépítési magassággal. A legjobb megoldás felújítási munkálatoknál. Játékosan egyszerű eltolással megoldható a lapok ki- és behelyezése. Ezzel egyidejűleg kiváló hangelnyelési értékekkel rendelkezik a lap, mely az álmennyezetben lévő lyuggatásoknak köszönhető. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 38 db a EN ISO 1848 szerint (24 mm-es lapvastagság mellett, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Felületi megjelenés anyagstruktúrák Rendszer C Látszóbordás rendszer (árnyékfugás - SF élkiképzés), lapok kiemelhetők beton fagyapot tégla papirusz Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt NEW INNOVATION Hangelnyelési értékek 1,,8,6,4,35,4,2,6 24 mm -es lapvastagság esetén / súly (kb. 8,4 kg/m 2 ) Rendszer C SF (hosszoldali) (homlokoldali),75,9, Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 6 x 6 mm 625 x 625 mm 75

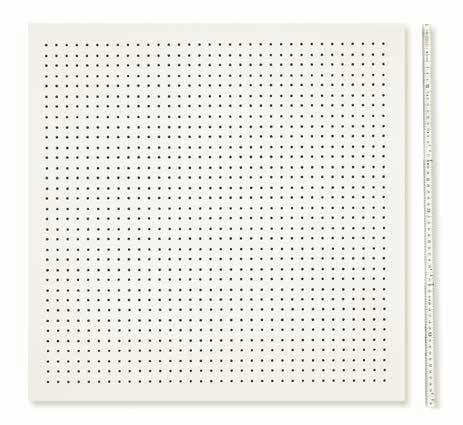

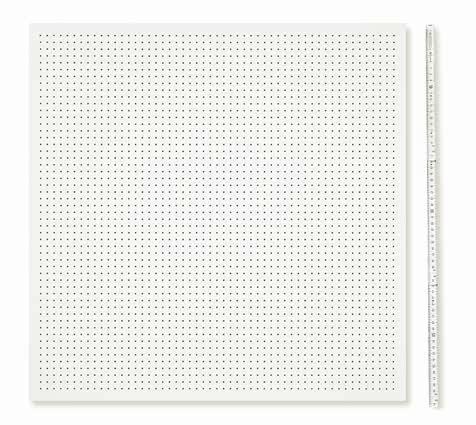

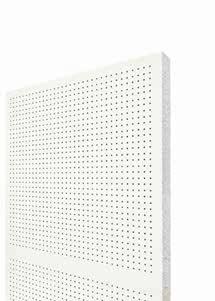

76 THERMATEX Symetra Rg 4-16 A THERMATEX Symetra Rg 4-16 lapot akkor ajánljuk, ha a megszokottól eltérő megjelenést szeretne elérni kiváló akusztikai értékek mellett. Az ásványgyapot lapok kiváló tűzvédelmi és akusztikai értékekkel rendelkeznek. E felület különlegessége az azonos méretű lyuggatás. A szabályos lyuggatások építészetileg tetszetős tónust eredményeznek. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,55 a EN ISO szerint NRC =,55 az ASTM C 423 szerint Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 87 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Szín RAL 91-hez hasonló fehér Hangelnyelési értékek 1,,8,6,5,4,2,5,5,6,6, Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ) 19 mm -es lapvastagság esetén / súly (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A SK VT 15/24 VT-S15F AW/GN Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 76

77 THERMATEX Symetra Rg 4-1 A THERMATEX Symetra Rg 4-1 lappal szabályos lyuggatású ásványgyapot lapot kínálunk, mely kiváló tűzvédelmi és akusztikai értékekkel rendelkezik. A felület szabályos, sűrű lyuggatások összessége, mely finom, arányos mennyezeti képhez vezet. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,7 a EN ISO szerint NRC =,7 az ASTM C 423 szerint Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 87 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,55,55,4, mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ) 19 mm -es lapvastagság esetén / súly (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A SK VT 15/24 VT-S15F AW/GN 6 x 6 mm 625 x 625 mm,6,75,85,8 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 77

78 THERMATEX Symetra Rg 2,5-1 A THERMATEX Symetra Rg 2,5-1 ásványi lapot szabályos lyuggatások jellemzik. A legmagasabb tűzvédelmi és akusztikai elvárásoknak tesz eleget. Sűrű, egymás mellett elhelyezkedő lyuggatásai harmonikus álmennyezetet adnak, mely finom eleganciája révén a legkülönfélébb helyiségekbe beépíthető. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,6 a EN ISO szerint NRC =,65 az ASTM C 423 szerint Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 87 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Szín RAL 91-hez hasonló fehér Hangelnyelési értékek 1,,8,6,5,4,2,55,6,7,6, Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendelkezésre álló lapméretek és élkiképzések 15 mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ) 19 mm -es lapvastagság esetén / súly (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A SK VT 15/24 VT-S15F AW/GN Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 78

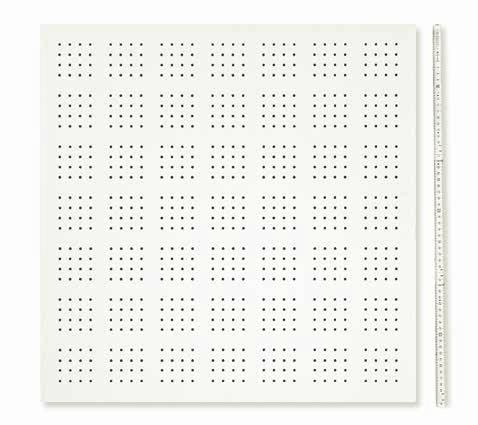

79 THERMATEX Symetra Rg 4-16/4 x 4 A THERMATEX Symetra Rg 4-16/4 x 4 lapunk, mint minden Symetra csoporthoz tartozó lap egyforma lyuggatásai és kiváló tűzvédelmi és akusztikai értékei miatt meggyőző. Különlegessége az úgynevezett blokkos lyuggatásban rejlik. A lyuggatásokon belüli azonos megszakítások adják a raszterformátumú 4 x 4 -es lyuggatási mintát. Így egy akkurátus, esztétikus felület alakul ki, mely többek között bevásárlóközpontokba ideális. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F9 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI9 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,5 a EN ISO szerint NRC =,5 az ASTM C 423 szerint Páraállóság 9 %-os relatív páratartalomig Fényvisszaverés RAL 91 fehér szín mellett kb. 87 %-ig káprázatmentes Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer A Rejtettbordás rendszer, lapok kiemelhetők / nem kiemelhetők Rendszer C Látszóbordás rendszer, lapok kiemelhetők Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,4,45,45,5,5,35,4, mm -es lapvastagság esetén / súly (kb. 4, kg/m 2 ) 19 mm -es lapvastagság esetén / súly (kb. 5,3 kg/m 2 ) Rendszer C Rendszer A Rendszer F I SK VT 15/24 VT-S15F AW/GN AW/SK 6 x 6 mm 625 x 625 mm 3 x 12-2 mm Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 79

80 THERMATEX Symetra RS 15-2 A THERMATEX Symetra RS 15-2 lapunk jó akusztikai értékekkel rendelkezik és szabálytalan lyuggatásaival szokatlan mennyezeti képet eredményez. Szabadon elhelyezett lyuggatásai 15 ill. 2 mm-es átmérővel heterogén felületet adnak. Építészetileg igényes, kreatív mennyezetet kapunk, mely az álmennyezeti lap modern megjelenését helyezi előtérbe. Éghetőségi osztály A2-s1, d a EN szerint α w =,3(L) a EN ISO szerint NRC =,35 az ASTM C 423 szerint Páraállóság 9 %-os relatív páratartalomig Hővezető-képesség λ =,52-,57 W/mK a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer C Látszóbordás rendszer, lapok kiemelhetők Hangelnyelési értékek 1,,8,6,4,4,2,2,3,3,3, Rendelkezésre álló lapméretek és élkiképzések 19 mm -es lapvastagság esetén / súly (kb. 5,3 kg/m 2 ) Rendszer C SK VT 15/24 Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 8

81 THERMATEX Kombimetall A THERMATEX Kombimetall lap fém felület és ásványi mag ötvözete. Ez az összetétel a legmagasabb tűzvédelmi és akusztikai elvárásokat is kielégíti. Szerelése leginkább F (folyosói) rendszerben és I (bandraszteres) rendszerben alkalmazható. A THERMATEX Kombimetall a biztonság és az egyszerű szerelhetőség egységét kínálja egy fém álmennyezet tetszetős megjelenésével. Éghetőségi osztály Tűzgátlás A2-s1, d a EN szerint F3 - F12 a DIN része szerint (vizsgálati jegyzőkönyv szerint) REI3 - REI12 az EN része szerint (vizsgálati jegyzőkönyv szerint) α w =,65(H) a EN ISO szerint NRC =,7 az ASTM C 423 szerint Hanggátlás D n,f,w = 42 db a EN ISO 1848 szerint (Paneles formátum, vizsgálati jegyzőkönyv szerint) Páraállóság 9 %-os relatív páratartalomig (3 C fokos szobahőmérsékletig, váltakozó páratartalom mellett) Légáteresztő-képesség PM1 ( 3 m³/hm²) a DIN szerint Szín RAL 91-hez hasonló fehér Rendszer F Önhordó rendszer, tartóprofil látható vagy rejtett Rendszer I Bandraszter rendszer, kereszttartók láthatóak vagy rejtettek Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt Hangelnyelési értékek 1,,8,6,4,35,45,2 21 mm -es lapvastagság esetén / súly (kb. 9,5 kg/m 2 ) AW/SK Rendszer F I 3 x 16 mm 3 x 18 mm 3 x 2 mm 3 x 25 mm, GN/SK,75,9,8 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 81

82 82

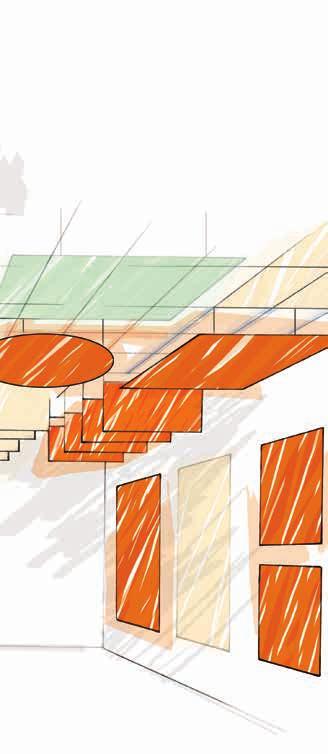

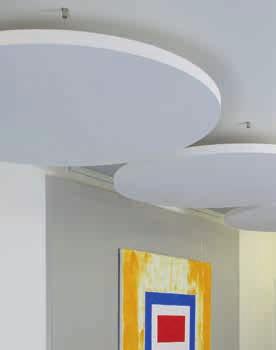

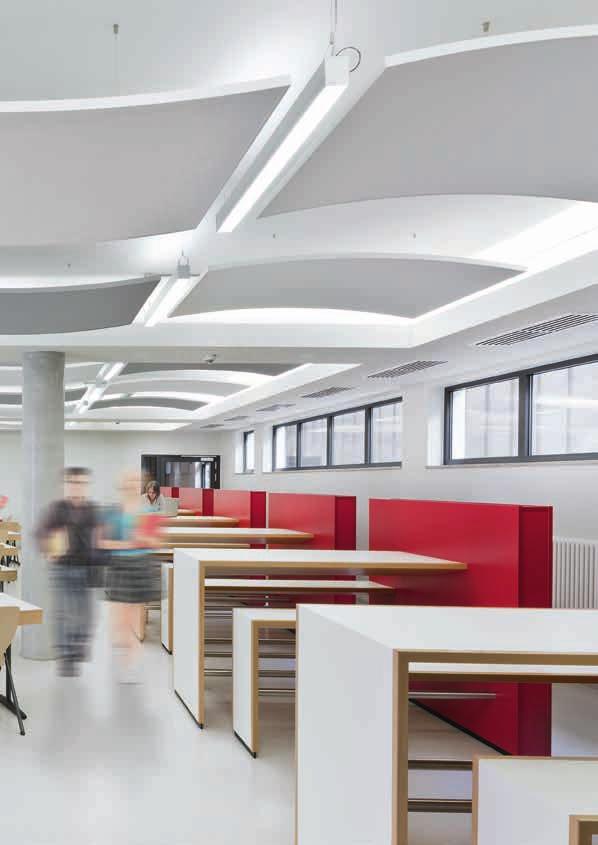

83 AMF THERMATEX AMF THERMATEX álmennyezeti sziget, fali hangelnyelő és lamellás rendszer A helyiségekben a különböző akusztikai jelenségek különböző hangelnyelő felületekkel befolyásolhatók. E célra az AMF THERMATEX klasszikus akusztikai mennyezetei mellett más, izgalmas akusztikus elemeket is kínál. Az álmennyezeti sziget, a fali hangelnyelő és a lamellás rendszer kreatív megoldásokat nyújtanak, hogy egy helyiségben hatásosan csillapítsuk a zajokat, miközben esztétikus megjelenést biztosítunk. Ráadásul a Soundmosaic rendszerrel a mennyezet hangszóróként működhet. Az AMF THERMATEX Beamex rendszerünk pedig egy ügyes megoldással arra ad lehetőséget, hogy kivetítőjét láthatatlanul elrejtse az álmennyezetben. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 83

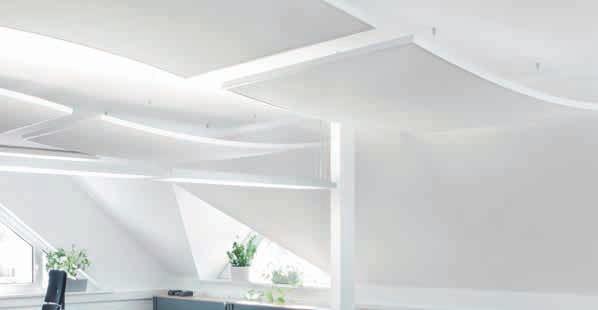

84 Álmennyezeti sziget, fali hangelnyelő és lamellás rendszer Mutatós, gyorsan szerelhető és akusztikailag hatásos A mai modern építészet jellemző anyagai az üveg, acél és beton, mind visszaverő felületek. Ebből adódóan igen kevés akusztikus felület áll rendelkezésre. Az álmennyezeti sziget, fali hangelnyelő és lamellás rendszer ebben az esetben kiváló lehetőséget nyújt, a hangok csillapítására, és a helyiség akusztikájának tartós javítására. Ahhoz, hogy a legmegfelelőbb megoldást megtaláljuk álmennyezeti sziget, lamellás rendszer, fali hangelnyelő alkalmazására, a Knauf AMF tervezői csapata tanácsadással áll rendelkezésre. Egy tapasztalt, alkalmazástechnikusokból álló csoport segíti az ügyfelet, hogy minden egyes helyiséghez megtalálják a tökéletes, gyors és egyszerű utólagos kialakítást, mellyel megfelelő design-t és akusztikai hatást teremtenek. Lebegő: AMF THERMATEX álmennyezeti sziget Bármilyen típusú épület esetében, amely megépült és már be is költöztek, az utólagos akusztikai optimalizálás nagyon problémásnak tűnhet. De nem mindig szükséges egy függesztett álmennyezet kialakítása, hogy kellemes akusztikai klímát érjünk el, ill. csökkentsük az utózengési időt. Az AMF THERMATEX álmennyezeti sziget, lamellás rendszer, fali hangelnyelő gyorsan és egyszerűen kivitelezhető, mellyel hatékonyan elkerülhetők a nemkívánatos hanghatások és megjelenésükkel még impozánsabbá varázsolják a helyiséget. Még több inspiráló álmennyezeti rendszer lehetőséget talál a Knauf AMF Online-projektkatalógusában "Inspirations": oldalon. 84

85 AMF THERMATEX THERMATEX Sonic arc Oldal 86 THERMATEX Sonic modern Oldal 88 THERMATEX Sonic element Oldal 87 THERMATEX Sonic sky Oldal 89 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 85

86 THERMATEX Sonic arc A THERMATEX Sonic arc különlegesen elegáns kialakítási lehetőséget biztosít a konkáv és konvex elemek változatos elhelyezésével. A különféle színek tudatos használata érdekes kontraszthatásokat eredményezhet. Az építész vagy tervező fantáziáját nem korlátozza semmi az új térhatások megvalósításában. Páraállóság Formák Méretek Vastagság Ívmagasság A sziget súlya (függesztéssel együtt) A keret anyaga Keretszínek Rögzítés 95 %-os relatív páratartalomig Szögletes konvex, szögletes konkáv max. 118 x 191 mm 35 mm 91 mm 16, kg Acél fehér, egyéb RAL szín kérésre lehetséges Sodronykötél Felületi megjelenés Klasszikus: fehér üvegszövet bevonattal Színes: színes üvegszövet bevonattal (fekete, krém, ezüst) Szerelés Minden álmennyezeti szigetet készre szerelve, egy darabban szállítunk. Ez garantálja a gyors és egyszerű szerelhetőséget. A rugalmas függesztőrendszer a vékony sodronyokkal lehetővé teszik az egyedi, kívánság szerinti magasság beállítását. Hangelnyelési értékek a EN ISO 354 szerint (önálló hangelnyelőként vizsgálva) THERMATEX Sonic arc konkáv 86 6, 5, 4, 3,2 3,4 3, 2,7 2,4 2, 1,6,5 1, , 5, 4, 3,6 3,9 2,9 3, 2,1 2, 1,6,7 1, Hangelnyelési felület A Obj / m 2 Hangelnyelési felület A Obj / m 2 THERMATEX Sonic arc 118 x 191 mm, Függesztési magasság 15 mm THERMATEX Sonic arc 118 x 191 mm, Függesztési magasság 3 mm 191 THERMATEX Sonic arc konvex

87 THERMATEX Sonic element A THERMATEX Sonic element egy olyan álmennyezeti sziget, amelynek nincs szüksége keretre! A THERMATEX Sonic element ideális eszköz az akusztikus hiányosságok esztétikus megszüntetésére. Mindenekelőtt a következő alkalmazási területeken optimális megoldás: fogadótermekben, éttermekben, irodaépületekben, előcsarnokokban. A közel feltűnésmentesen elhelyezett függesztések és a keret nélküli élek által a lebegő álmennyezeti sziget előnyösen kihangsúlyozásra kerül. Páraállóság Formák Méretek Vastagság A sziget súlya (függesztéssel együtt) Élkiképzés Élek színe Rögzítés 95 %-os relatív páratartalomig Szögletes, kerek, ovális, hatszög, trapéz, háromszög, egyéb elképzelések max.12 x 12 mm, max. Ø 12 mm 4 mm Szögletes 17, kg Kerek 13, kg üvegszövet bevonat fehér, egyéb RAL szín kérésre lehetséges Sodronykötél Hangelnyelési értékek a EN ISO 354 szerint (önálló hangelnyelőként vizsgálva) 6, 5, 4, Hangelnyelési felület A Obj / m 2 THERMATEX Sonic element 12 x 12 mm, Függesztési magasság 15 mm 3, 3, 2,11 2,15 2,26 2, 1,76 2, 1,57 1,8 1,89 1,32,88 1, 1,,58,36, , 6, 5, 4, Hangelnyelési felület A Obj / m 2 THERMATEX Sonic element 12 x 12 mm, Függesztési magasság 3 mm 3, 3, 2,28 2,45 2,62 2,2 2,8 2, 1,41 2, 1,92 1,8 1,,68 1,,41,36, , 5, 4, 5, 4, Felületi megjelenés Klasszikus: fehér üvegszövet bevonattal Színes: színes üvegszövet bevonattal (fekete, krém, ezüst) Szerelés Minden álmennyezeti szigetet készre szerelve, egy darabban szállítunk. Ez garantálja a gyors és egyszerű szerelhetőséget. A rugalmas függesztőrendszer a vékony sodronyokkal lehetővé teszik az egyedi, kívánság szerinti magasság beállítását. Hangelnyelési felület A Obj / m 2 Hangelnyelési felület A Obj / m 2 THERMATEX Sonic element Ø 12 mm, Függesztési magasság 15 mm THERMATEX Sonic element Ø 12 mm, Függesztési magasság 3 mm Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 87

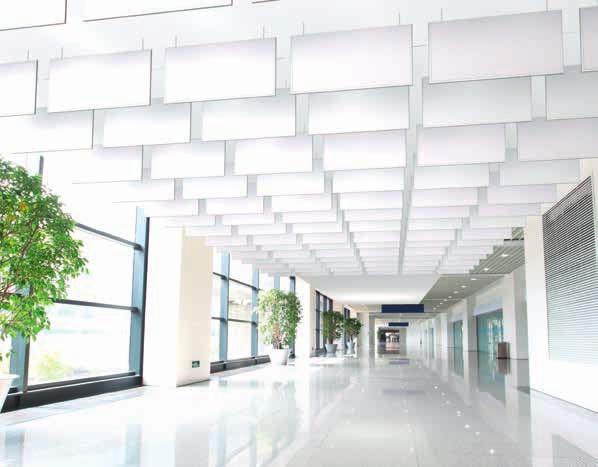

88 THERMATEX Sonic modern A THERMATEX Sonic modern álmennyezeti sziget ásványgyapotból készül, melynek egy alumínium keret adja a merevséget. Alapvetően fehér, üvegfátyolbevonattal készül, de megrendelésre bármely színnel és motívummal ellátható. Páraállóság Formák Méretek Vastagság A sziget súlya (függesztéssel együtt) A keret anyaga Keretszínek Rögzítés 95 %-os relatív páratartalomig Szögletes max. 24 x 12 mm, 43 mm 2, kg Alumínium Alu eloxált, RAL -színek Sodronykötél Felületi megjelenés Klasszikus: fehér üvegszövet bevonattal Színes: színes üvegszövet bevonattal (fekete, krém, ezüst) Exkluzív: nyomtatott üvegfátyol bevonat Szerelés Minden álmennyezeti szigetet készre szerelve, egy darabban szállítunk. Ez garantálja a gyors és egyszerű szerelhetőséget. A rugalmas függesztőrendszer a vékony sodronyokkal lehetővé teszik az egyedi, kívánság szerinti magasság beállítását. Hangelnyelési értékek a EN ISO 354 szerint (önálló hangelnyelőként vizsgálva) 6, 5, 4, 3, 2, 1,72 1,86 2,7 1,97 1,7 1,, Hangelnyelési felület A Obj / m 2 THERMATEX Sonic modern 12 x 12 mm, Függesztési magasság 15 mm 6, 5, 4, 3,83 3,63 3,3 3,1 3, 1,78 2,,86 1, Hangelnyelési felület A Obj / m 2 THERMATEX Sonic modern 12 x 24 mm, Függesztési magasság 15 mm 88 6, 5, 4, 3, 2,37 2,28 1,95 2, 1,,6 1,13 1, Hangelnyelési felület A Obj / m 2 THERMATEX Sonic modern 12 x 12 mm, Függesztési magasság 3 mm 6, 5, 4,35 4,32 4, 3,77 3, 2,74 2,3 2,,93 1, Hangelnyelési felület A Obj / m 2 THERMATEX Sonic modern 12 x 24 mm, Függesztési magasság 3 mm

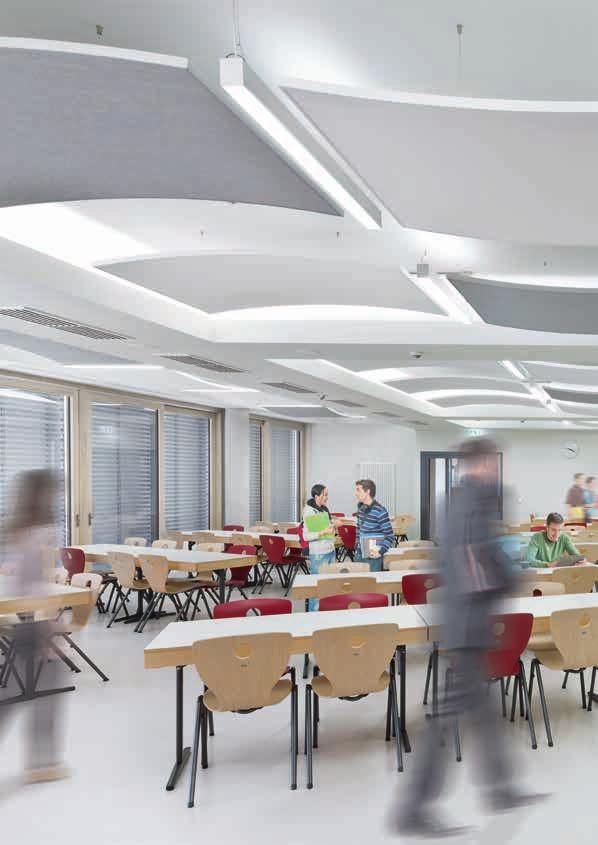

89 THERMATEX Sonic sky Sokszínűségével és változatos formai megjelenésével a THERMATEX Sonic sky teljes alkotói szabadságot nyújt az építészeknek a szabad téralakításhoz. Felépítését tekintve egy igény szerint állítható függesztéssel ellátott önhordó keretből és a benne elhelyezett THERMATEX álmennyezeti lapokból áll. A legjobb hatást a különböző színekben rendelhető THERMATEX Alpha és THERMATEX Alpha HD lapokkal érhetjük el. Az alig látható függesztőhuzalnak köszönhetően az álmennyezet szinte lebeg a térben, így a légies elegancia hatását kelti. Páraállóság Formák Méretek Vastagság A sziget súlya (függesztéssel együtt) A keret anyaga Keretszínek Felület anyaga / színe Rögzítés 6, 5, 4, 3, 2, 1,6 1,8 1,8 1,3 1,,8, , 5, 4, 3, 2, 1,8 1,9 1,9 1,1 1,,3, %-os relatív páratartalomig Szögletes, háromszög, trapéz Egyedi megrendelés szerint 4 mm kb. 8, kg/m² Alumínium Alu eloxált, RAL -színek üvegfátyol bevonat, standard Sodronykötél Hangelnyelési értékek a EN ISO 354 szerint (önálló hangelnyelőként vizsgálva) Hangelnyelési felület A Obj / m 2 Hangelnyelési felület A Obj / m 2 THERMATEX Sonic sky 12 x 12 mm Betételemek THERMATEX Alpha 12 x 6 mm, SK Függesztési magasság 165 mm THERMATEX Sonic sky 12 x 12 mm Betételemek THERMATEX Alpha 12 x 6 mm, SK Függesztési magasság 3 mm 6, 5, 4, Felületi megjelenés THERMATEX Alpha / THERMATEX Alpha HD üvegfátyol bevonattal fekete, fehér, krém, ezüst színekben (VT és AW/SK élkiképzés esetén csak fehér színben) Szerelés A sziget egy igény szerint állítható - függesztéssel ellátott - önhordó keretből és a benne elhelyezett AMF THERMATEX álmennyezeti lapokból áll. Az átgondolt tartószerkezetnek köszönhetően optimális fugakép alakul ki, és a szerelés is jelentősen leegyszerűsödik. 3, 2,2 2,,6 1, 3,2 3,2 3,6 3, , 5, 4, 3, 2,2 2, 1,1 1, 2,5 3,6 4,1 4, Hangelnyelési felület A Obj / m 2 Hangelnyelési felület A Obj / m 2 THERMATEX Sonic sky 244 x 124 mm Betételemek THERMATEX Alpha HD 12 x 3 mm, AW/SK Függesztési magasság 15 mm THERMATEX Sonic sky 244 x 124 mm Betételemek THERMATEX Alpha HD 12 x 3 mm, AW/SK Függesztési magasság 3 mm Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 89

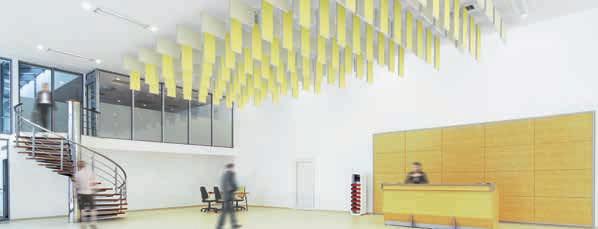

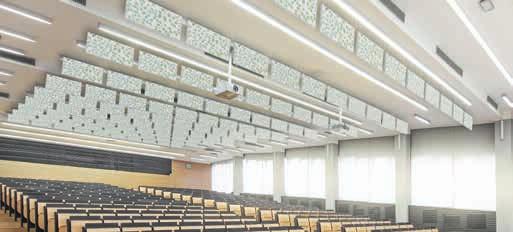

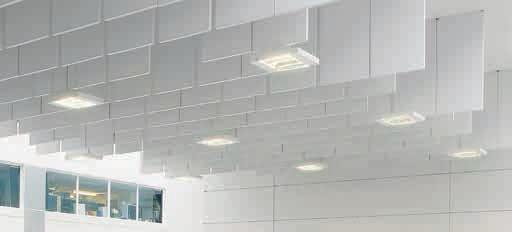

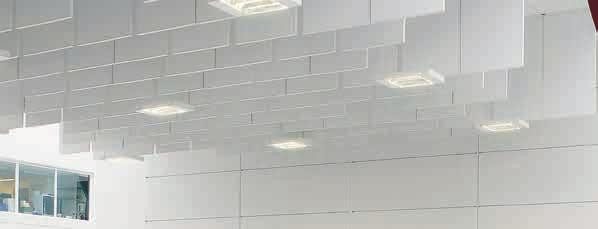

90 Légies: AMF THERMATEX lamellák A THERMATEX lamellák hatásos megoldást jelentenek a helyiségek akusztikájának javításában, akkor, ha a rendelkezésre álló fal- ill. mennyezeti felületek az optimális hangelnyelés kialakításához nem elegendőek. A szögletes, hangelnyelő lapok, melyek a mennyezetből lógnak le függőlegesen, mindkét oldalukon hangelnyelőek, csökkentik a helyiség zajszintjét, ezzel javítva az akusztikát. A szokatlan, légies megjelenést a lamellák az alig észrevehető nemesacél-sodronyoknak köszönhetik. 9

91 AMF THERMATEX THERMATEX Klasszikus lamella Oldal THERMATEX Színes lamella Oldal THERMATEX Exkluzív lamella Oldal Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 91

92 THERMATEX Klasszikus lamella A THERMATEX lamellák Classic eleme, fehér, üvegfátyol bevonatával egyesíti a funkciót az időtlen esztétikával. Ezt a rendszert leginkább ott alkalmazzák, ahol nagy jelentőséget tulajdonítanak a tiszta optikának, és a visszafogott megjelenésnek, anélkül hogy a helyiség akusztikája csorbát szenvedne. Éghetőségi osztály Páraállóság Formák Méretek Vastagság A lamellák súlya max. A keret anyaga Keretszínek Felület anyaga / színe Rögzítés A2-s1, d a EN szerint 95 %-os relatív páratartalomig Szögletes 12 x 3 mm, 12 x 6 mm ettől eltérő méretek az irodával történt egyeztetés alapján 5 mm 12 x 3 mm: 3, kg 12 x 6 mm: 6,2 kg Alumínium fehér, RAL -színek fehér üvegszövet bevonat sodronykötél, ipari rendszer, sínrendszer (a szállítási csomag nem tartalmazza) Függesztőfüles kialakítású lamella (BAL) Felső becsavarható függesztéssel ellátott lamella (BAN) Dekorkapoccsal és karabinerrel rögzített függesztőfüles kialakítású lamella Függesztősodrony függesztőfüllel Függesztősodrony felső becsavarható függesztéssel Rögzítés sodronykötéllel Lamella függesztése V-tartókra 92

93 AMF THERMATEX Hangelnyelési értékek 1,,8,6,4,35,2,4,55,9,9, Lamella 12 x 3 mm A sorok távolsága 3 mm α w =,6(MH) a EN ISO szerint NRC =,65 az ASTM C 423 szerint 1,,8,6,75,75,75,4,45,2,3, Lamella 12 x 3 mm A sorok távolsága 6 mm α w =,5(MH) a EN ISO szerint NRC =,55 az ASTM C 423 szerint 1, 1, 1, 1,,8,6,75,4,35,35, Lamella 12 x 6 mm A sorok távolsága 6 mm α w =,65(MH) a EN ISO szerint NRC =,75 az ASTM C 423 szerint 1,,8,8,85,85,6,65,4,2,3, Lamella 12 x 6 mm A sorok távolsága 12 mm α w =,65(H) a EN ISO szerint NRC =,65 az ASTM C 423 szerint Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 93

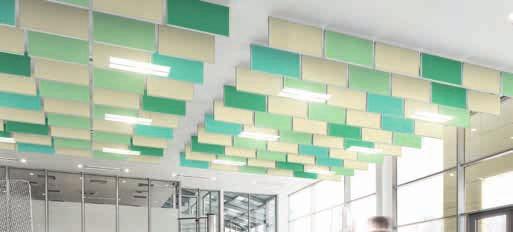

94 THERMATEX Színes lamella A THERMATEX színes lamellák az akusztikai optimalizálás mellett változatos kialakítási lehetőséget nyújtanak. Különböző színekben rendelhetők és igény szerint variálhatók. A látszó oldali üvegfátyol minden helyiségnek egészen egyedi, összetéveszthetetlen megjelenést kölcsönöz, miközben a legmagasabb akusztikai igények is biztosítottak. Éghetőségi osztály Páraállóság Formák Méretek Vastagság A lamellák súlya max. A keret anyaga Keretszínek Felület anyaga / színe Rögzítés A2-s1, d a EN szerint 95 %-os relatív páratartalomig Szögletes 12 x 3 mm, 12 x 6 mm ettől eltérő méretek az irodával történt egyeztetés alapján 5 mm 12 x 3 mm: 3, kg 12 x 6 mm: 6,2 kg Alumínium fehér, RAL -színek színes üvegfátyol bevonat sodronykötél, ipari rendszer, sínrendszer (a szállítási csomag nem tartalmazza) Függesztőfüles kialakítású lamella (BAL) Felső becsavarható függesztéssel ellátott lamella (BAN) Dekorkapoccsal és karabinerrel rögzített függesztőfüles kialakítású lamella Függesztősodrony függesztőfüllel Függesztősodrony felső becsavarható függesztéssel Rögzítés sodronykötéllel Lamella függesztése V-tartókra 94

95 AMF THERMATEX Hangelnyelési értékek 1,,8,6,4,35,2,4,55,9,9, Lamella 12 x 3 mm A sorok távolsága 3 mm α w =,6(MH) a EN ISO szerint NRC =,65 az ASTM C 423 szerint 1,,8,6,75,75,75,4,45,2,3, Lamella 12 x 3 mm A sorok távolsága 6 mm α w =,5(MH) a EN ISO szerint NRC =,55 az ASTM C 423 szerint 1, 1, 1, 1,,8,6,75,4,35,35, Lamella 12 x 6 mm A sorok távolsága 6 mm α w =,65(MH) a EN ISO szerint NRC =,75 az ASTM C 423 szerint 1,,8,8,85,85,6,65,4,2,3, Lamella 12 x 6 mm A sorok távolsága 12 mm α w =,65(H) a EN ISO szerint NRC =,65 az ASTM C 423 szerint Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 95

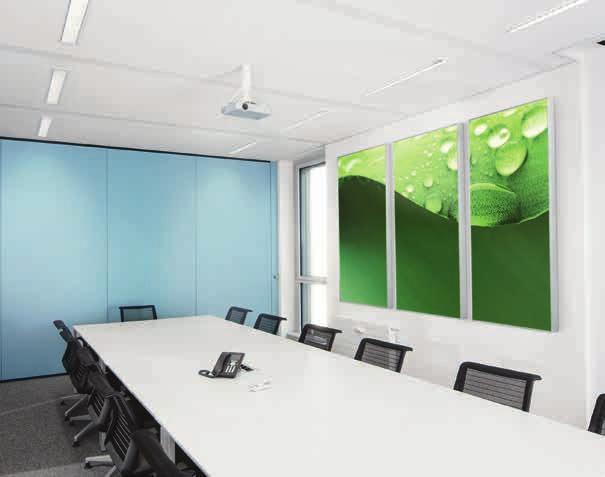

96 THERMATEX Exkluzív lamella A THERMATEX Exkluzív lamellák egy egészen új lehetőséget nyitnak a Design és Esztétika tekintetében. A kiválóan hangelnyelő lamellás rendszer a kitűnő akusztika mellett, változatos megoldást nyújt modern belsőépítészeti kialakításra. Az igény szerinti nyomtatott, üvegfátyol bevonatú felületi minták az egyedi elképzelések, és a kialakítási lehetőségek gazdag tárházát nyújtják. Éghetőségi osztály Páraállóság Formák Méretek Vastagság A lamellák súlya max. A keret anyaga Keretszínek Felület anyaga / színe Rögzítés A2-s1, d a EN szerint 95 %-os relatív páratartalomig Szögletes 12 x 3 mm, 12 x 6 mm ettől eltérő méretek az irodával történt egyeztetés alapján 5 mm 12 x 3 mm: 3, kg 12 x 6 mm: 6,2 kg Alumínium fehér, RAL -színek nyomtatott üvegfátyol sodronykötél, ipari rendszer, sínrendszer (a szállítási csomag nem tartalmazza) Függesztőfüles kialakítású lamella (BAL) Felső becsavarható függesztéssel ellátott lamella (BAN) Dekorkapoccsal és karabinerrel rögzített függesztőfüles kialakítású lamella Függesztősodrony függesztőfüllel Függesztősodrony felső becsavarható függesztéssel Rögzítés sodronykötéllel Lamella függesztése V-tartókra 96

97 AMF THERMATEX Hangelnyelési értékek 1,,8,6,4,35,2,4,55,9,9, Lamella 12 x 3 mm A sorok távolsága 3 mm α w =,6(MH) a EN ISO szerint NRC =,65 az ASTM C 423 szerint 1,,8,6,75,75,75,4,45,2,3, Lamella 12 x 3 mm A sorok távolsága 6 mm α w =,5(MH) a EN ISO szerint NRC =,55 az ASTM C 423 szerint 1, 1, 1, 1,,8,6,75,4,35,35, Lamella 12 x 6 mm A sorok távolsága 6 mm α w =,65(MH) a EN ISO szerint NRC =,75 az ASTM C 423 szerint 1,,8,8,85,85,6,65,4,2,3, Lamella 12 x 6 mm A sorok távolsága 12 mm α w =,65(H) a EN ISO szerint NRC =,65 az ASTM C 423 szerint Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 97

98 Több mint egyszerű fali kép: AMF THERMATEX fali hangelnyelő Egy különösen ravasz megoldás, ha a helyiség akusztikáját utólagosan gyorsan és egyszerűen szeretnénk javítani, fali hangelnyelők elhelyezése. Különösen jó példa az alkalmazására egy tárgyalóterem, melyben optikailag és akusztikailag is javítaná a helyiség atmoszféráját. A fali hangelnyelők csökkentik a zavaró zajokat a helyiségben, és minimalizálják a párhuzamos oldalfalak között kialakuló többszörös visszhangot. A környezet zajszintje ezáltal csökken és a beszélőnek a későbbiekben nem kell felemelnie hangját, hogy hallható legyen. A speciálisan, egyedi nyomtatással ellátott fali hangelnyelők, mint akusztikailag különösen hatásos megoldások, egy fali képhez hasonlíthatók. Szerelésük sem igényel több időt és energiát, mint egy fali kép felhelyezése. 98

99 THERMATEX Line Modern A THERMATEX Line Modern egy alumínium kerettel ellátott ásványi lap. A THERMATEX Line Modern üvegszövet kasírozású felülete alapesetben fehér, de rendelésre bármely színnel vagy motívummal nyomtatható. A falpanel egy darabban, előszerelve kerül leszállításra. A helyszínen az excenterrel és a hozzá adott szerelőkulccsal gyorsan és egyszerűen rögzíthető. A hátsó oldalára elhelyezett kitöltéssel az ásványi lap kiváló hangelnyelési értékeket ér el. Páraállóság Formák Méretek Vastagság Súly A keret anyaga Keretszínek Rögzítés 3,5 3, 2,5 2, 1,5 1,14 1,,54,5 1,54 1,48 1,52 1,54 95 %-os relatív páratartalomig Szögletes max. 24 x 12 mm 43 mm 27, kg Alumínium Alu eloxált, RAL -színek Excenteres rögzítő Hangelnyelési értékek a EN ISO 354 szerint (önálló hangelnyelőként vizsgálva) Hangelnyelési felület A Obj / m 2 THERMATEX Line Modern 12 x 12 mm Felületi megjelenés Klasszikus: fehér üvegszövet bevonattal Színes: színes üvegszövet bevonattal (fekete, krém, ezüst) Exkluzív: nyomtatott üvegfátyol bevonat Szerelés A falpanel egy darabban, előszerelve kerül leszállításra. A helyszínen az excenterrel és a hozzá adott szerelőkulccsal gyorsan és egyszerűen rögzíthető ,5 3, 2,5 2, 1,5 1, 1,17,5 2,13 3,1 3,12 2,91 3,7 Hangelnyelési felület A Obj / m 2 THERMATEX Line Modern 12 x 24 mm Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX 99

100 THERMATEX Soundmosaic Az újonnan kifejlesztett THERMATEX Soundmosaic egy hullám-átalakító elve szerint működő, raszterméretű sík hangszóró. Az ásványi álmennyezeti lap önmagában hangszóróként funkcionál, melynél a hanghullám előállítását a lap hátoldalán elhelyezett Soundmodul végzi. A széles sugárzási szögnek köszönhetően a THERMATEX Soundmosaic sík hangszóró nagy területen nyújt homogén hangzásképet és beszédérthetőséget. A látszóoldalon optikailag nem különböztethető meg az AMF THERMATEX álmennyezet többi betételemétől és az összes klasszikus felületkialakításunkkal elérhető. Ez a láthatatlan hangszóró észrevétlenül teremt kiváló hangzást, miközben harmonikus belső kialakítást nyújt a helyiségének. Hosszúsága x szélessége x vastagsága Súly Működési hőmérséklet-tartomány Rel. páratartalom Névleges teljesítmény Max. teljesítmény, rövid ideig Túlterhelés elleni védelem Ellenállás Frekvenciatartomány (± 3 db) Hatásfok Hangnyomásszint csökkenés 14 x 14 x 24 mm kb. 27 g - 4 Celsius 5% bis 95% r.f. 2 Watt (Sinus) 4 Watt (zene) szabályozott hőmérséklet mellett, 3 Watt felett állandó terhelés, reverzibilis 8 Ω 13 Hz - 2. Hz* 71 db (1 Watt, 1 Meter)** lásd diagramma Felületi megjelenés Szinte minden felületben elérhető, irodánkkal történt egyeztetés alapján. Szerelés Beépítése éppen olyan egyszerű, mint bármely másik Knauf AMF lapé. Az egyes álmennyezeti lapokat lapleszorító rugókkal (oldalanként legalább 2-vel) rögzítjük a szerkezethez. Összesen kilenc Knauf AMF álmennyezeti lapot kapcsolunk össze, ily módon a középen elhelyezett modullal szomszédos nyolc további lapot is bevonunk a hangkeltés folyamatába. * korlátozott frekvenciatartomány beépített végfokkal. ** a hagyományos hangszórók mérése nem tükrözi vissza a síkhangszóró zajszint eloszlását. Ezen értékek átvételével - a használatos tervezőprogramokba - nem szimulálható helyesen a Knauf AMF Soundmosaic sugárzási viselkedése.. Y 8 db Knauf AMF Soundmosaic hangnyomásszint 7 db Hagyományos hangszóró Rendelkezésre álló lapméretek és élkiképzések 15 mm, 19 mm-es lapvastagság (üvegfátyol-bevonatú felület) esetén Rendszer C SK VT 15/24 VT-S 15/24 6 db X m A hangszóró középtengelyétől mért távolság Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 6 x 6 mm 625 x 625 mm 1

101 THERMATEX Beamex rendszer A THERMATEX Beamex rendszer diavetítők, video- és LCD projektorok elrejtésére hivatott álmennyezetekben. A kábelek és a berendezések alulról nem láthatóak, így nem zavarják a helyiség esztétikáját. Egy kifinomult technika mozgat távirányítással egy lapot a szerkezetben, mely mögé különböző berendezéseket - pl. projektort - helyezhetünk el. A THERMATEX Beamex rendszer minden AMF THERMATEX felületképzeléssel elérhető, és ezzel tökéletesen egyesíti a funkcionalitást és az esztétikát, harmonikus összképet alkotva. Tartók Emelési magasság Max. terhelés Üzemi feszültség Beépítési magasság Súly Végállások Távirányító Rendelkezésre álló lapméretek és élkiképzések Kérjük, vegye figyelembe a legkisebb rendelési mennyiséget és a szállítási határidőt 15 vagy 24 mm talpszélesség 7 cm / 1 cm / 15 cm 2 kg 23 V/5 Hz min. 24 cm + projektormagasság kb. 2 kg 7 cm-es emelési magasságnál fokozatmentesen állítható a csomag tartalmazza Rendszer C Látszóbordás rendszer, lapok kiemelhetők Súly kb. 2 kg, 7 cm-es emelési magasságnál Rendszer C SK VT 15/24 VT-S 15/24 6 x 6 mm 625 x 625 mm Felületi megjelenés THERMATEX Acoustic THERMATEX Feinstratos THERMATEX Feinstratos micro perf. THERMATEX Star (további felületek az irodával történt egyeztetés után) 11 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció AMF THERMATEX

102 Általános útmutató és jogi előírások Kiírási szövegek és műszaki mellékletek Az AMF - álmennyezeti rendszerek kiírási szövegeit kérje: Telefonon: en: info@knaufamf.hu vagy töltse le a honlapról. A kiírási szövegekhez bővebb felvilágosítást kaphat honlapunk "Szolgáltatás" menüpontja alatt vagy személyesen irodánkban. Műszaki tanácsadással, szakvéleménnyel valamint dokumentációkkal (kiírási szövegek, szerelési útmutatók, vizsgálati eredmények, minták stb.) szívesen állunk rendelkezésére. Minden Knauf AMF - rendszerrel kapcsolatban, amely építőipari hatósági dokumentációval rendelkezik, hagyatkozzon műszaki tanácsadóink segítségére! Szerelési feltételek Egy helyiségben csak akkor szabad elkezdeni a lapok elhelyezését, ha a helyiség már kiszáradt, a vakoló- és aljzatkiegyenlítő munkák befejeződtek, az ajtókat és ablakokat beépítették, és azokat beüvegezték. A szerelés szobahőmérsékleten történjen. Az álmennyezet szerelése előtt páratartalom és hőmérséklet mérése egyaránt javasolt. 7 %-os relatív páratartalom felett a kivitelezés megkezdését nem ajánljuk. Szállítás és raktározás A lapokat már a szállításkor és az azt követő raktározás alkalmával is védeni kell a nedvességtől. Ugyanilyen figyelemmel kell kezelni a raktározási terület padozatát is. Száraznak, tisztának és síknak (teljes felületen felfekvés) kell lennie, hogy a koszolódást és az esetleges sérüléseket elkerüljük. Figyelni kell arra, hogy különböző gyártási dátummal rendelkező lapokat ne helyezzünk el egy adott helyiségben. 122

103 AMF THERMATEX Anyagkalkuláció Útmutató a szerkezeti rendszereknél található anyagkalkulátorhoz: Az anyagszükséglet-táblázatban megadott felhasználási értékek kötelezettség nélküli, m 2 -re vonatkozó irányértékek, vágási hulladékot nem számítva. Az épülettől függően eltérések felléphetnek. A többletterhelést, melyet világítótestek, szigetelőanyag-ráfektetés stb. jelent, minden esetben külön ki kell váltani. Az anyagvastagságot, a T-profil bordamagasságát, valamint a falszegély méretét, a fesztávtól, a lapvastagságtól és a lapmérettől függően kell meghatározni. Kérje műszaki ismertetőnket! Jogi előírás A nyomtatásból adódóan a katalógusban szereplő és az eredeti termékek között szín- és felületi különbségek lehetnek. A termék kiválasztásának ezért mindig mintalap alapján kell történnie. Minden, az AMF - álmennyezetekre vonatkozó adat és műszaki információ, amely ebben a katalógusban, ill. más közleményben jelent meg, laboratóriumi körülmények között mért vizsgálati eredményeken alapszik. Az ügyfél felelőssége, hogy ezek az adatok és információk a kívánt specifikus alkalmazási területnek megfelelnek-e. Minden adat a technika aktuális állásának felel meg. A rendszerre vonatkozó összes vizsgálati bizonyítványt, szakvéleményt és szerelési útmutatót figyelembe kell venni! Az adatok az AMF - termékek és rendszerelemek használatát feltételezik, melyek együttes, egymással összehangolt működését belső és külső vizsgálatok igazolják. Más termékekkel, vagy rendszerelemekkel történő kombináció esetén ezért mindenféle szavatosság és felelősség kizárt. Továbbá figyelembe kell venni, hogy különböző gyártói jelöléssel ellátott (gyártási idő, gyártási szám) termékeket együtt nem szabad beépíteni. Az előzetes tájékoztatás nélküli műszaki változtatások jogát fenntartjuk. Érvényesség az általános eladási, szállítási és fizetési feltételeink szerint. Legfrissebb műszaki eredményeinket műszaki adatlapjainkban talál, melyeket a weboldalról tud letölteni. E katalógus új kiadással hatályát veszti! Tévedések és nyomtatási hibák jogát fenntartjuk. Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 123

104 Termékáttekintő Felületek Alkalmazási területek Termék Megjelenés Vastagság (mm) Oldal Klasszikus THERMATEX Schlicht sima 15, THERMATEX Laguna fröccskölt THERMATEX Feinstratos homokszórt 15, THERMATEX Laguna mikroperforált fröccskölt mikroperforált THERMATEX Feinstratos mikroperforált homokszórt mikroperforált 15, THERMATEX Star mikroperforált 15, THERMATEX Mercure lyuggatott 15, THERMATEX Feinfresko lyuggatott 15, THERMATEX Fresko lyuggatott 15, 19 3 Akusztika THERMATEX Alpha ONE üvegfátyol-bevonat THERMATEX Alpha üvegfátyol-bevonat THERMATEX Alpha fekete üvegfátyol-bevonat THERMATEX Alpha krém, ezüst üvegfátyol-bevonat THERMATEX Alpha HD üvegfátyol-bevonat 19, 3, THERMATEX Silence üvegfátyol-bevonat THERMATEX Thermofon üvegfátyol-bevonat 15 4 THERMATEX SF Acoustic üvegfátyol-bevonat THERMATEX Acoustic üvegfátyol-bevonat THERMATEX db Acoustic (24 mm) üvegfátyol-bevonat THERMATEX db Acoustic (3 mm) üvegfátyol-bevonat 3 44 THERMATEX Acoustic RL üvegfátyol-bevonat Higiénia THERMATEX Aquatec üvegfátyol-bevonat THERMATEX Thermaclean S fólia-bevonat THERMATEX Acoustic Hygena üvegfátyol-bevonat THERMATEX Alpha Hygena üvegfátyol-bevonat THERMATEX Thermofon Hygena üvegfátyol-bevonat THERMATEX Schlicht Hygena sima 15, Design THERMATEX Varioline fém nyomtatott THERMATEX Varioline Acoustic fém nyomtatott THERMATEX Varioline SF fém nyomtatott THERMATEX Varioline fa nyomtatott THERMATEX Varioline Acoustic fa nyomtatott THERMATEX Varioline SF fa nyomtatott THERMATEX Varioline Motiv nyomtatott 19 7 THERMATEX Varioline Acoustic Motiv nyomtatott THERMATEX Varioline SF Motiv nyomtatott THERMATEX Varioline Urban Style nyomtatott THERMATEX Varioline Acoustic Urban Style nyomtatott THERMATEX Varioline SF Urban Style nyomtatott THERMATEX Symetra Rg 4-16 szabályosan lyuggatott 15, THERMATEX Symetra Rg 4-1 szabályosan lyuggatott 15, THERMATEX Symetra Rg 2,5-1 szabályosan lyuggatott 15, THERMATEX Symetra Rg 4-16/4x4 szabályosan lyuggatott 15, THERMATEX Symetra RS 15-2 lyuggatott 19 8 THERMATEX Kombimetall sima, lyuggatott

105 Termékáttekintő AMF THERMATEX Termék Megjelenés Forma Keret Vastagság (mm) Oldal THERMATEX Sonic arc THERMATEX Sonic element THERMATEX Sonic modern THERMATEX Sonic sky THERMATEX Baffel Classic THERMATEX Baffel Colour THERMATEX Baffel Exclusive THERMATEX Line Modern THERMATEX Soundmosaic THERMATEX Beamex System üvegfátyol - bevonat fehér, fekete, krém, ezüst színben üvegfátyol - bevonat fehér, fekete, krém, ezüst színben üvegfátyol - bevonat fehér, fekete, krém, ezüst színben, nyomtatott felület üvegfátyol - bevonat fehér, fekete, krém, ezüst színben üvegfátyol-bevonat fehér üvegfátyol-bevonat szines üvegfátyol-bevonat nyomtatott felület üvegfátyol - bevonat fehér, fekete, krém, ezüst színben, nyomtatott felület AMF THERMATEX Üvegfátyol-bevonatú és klasszikus felületekkel AMF THERMATEX Üvegfátyol-bevonatú és klasszikus felületekkel Szögletes konvex, szögletes konkáv Szögletes, kerek, ovális, hexagonális, trapéz, háromszög formákban fehér, egyéb RAL szín kérésre lehetséges Keret nélküli, élek üvegfátyolbevonattal, fehér, más szinekben kapható Szögletes Alu eloxált, RAL szinekben Szögletes, háromszög, trapéz Alu eloxált, RAL szinekben 4 89 Szögletes, 12 x 3 mm, 12 x 6 mm Szögletes, 12 x 3 mm, 12 x 6 mm Szögletes, 12 x 3 mm, 12 x 6 mm Fehér, RAL szinek 5 92 Fehér, RAL szinek 5 94 Fehér, RAL szinek 5 96 Szögletes Alu eloxált, RAL szinekben x 6 mm, 625 x 625 mm 6 x 6 mm, 625 x 625 mm 24 1 Fehér, RAL szinek 11 Termékáttekintő Szolgáltatás Rendszerek Termékinformáció 125
