Üzemeltetési és szerelési utasítás

Átírás

1 Lágytömítésű kézi szabályozószelep DN DN DN Tartalomjegyzék 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Utalások a veszélyre Jelképek jelentése Biztonsági fogalmak Raktározás és szállítás Műszaki leírás Alkalmazási terület Működésmód Ábrák Műszaki adatok - megjegyzések Adattábla Szerelés Általános szerelési szabályok Kézikerék és helyzetjelző szerelése szigetelt csővezetéknél...6 Rev magyar (ungarisch) 6.0 Üzembe helyezés Kezelés és karbantartás Üzemzavarok okai és megszüntetésük Hibakereső táblázat A szerelvény, ill. felsőrész leszerelése Garancia / Jótállás Megfelelőségi nyilatkozat...11

2 1.0 Általánosságok, megjegyzések az üzemeltetési utasításhoz Ezen üzemeltetési utasítás útmutatóul szolgál a szerelvények biztonságos szereléséhez és karbantartásához. Amennyiben olyan nehézségek lépnének fel, amelyek az üzemeltetési utasítás segítségével nem oldhatók meg, akkor további információkért forduljon a szállítóhoz vagy gyártóhoz. Ez egyaránt vonatkozik a szállításra, raktározásra, szerelésre, üzembe helyezésre, üzemeltetésre, karbantartásra, javításra. Az utasításokat és figyelemfelhívásokat pontosan be kell tartani! - az üzemeltetést és minden más munkát csak szakirányú végzettséggel rendelkező személy végezheti, illetve minden tevékenység csak felügyelet és ellenőrzés mellett végezhető. A felelősség és illetékességi hatáskörök meghatározása és a személyzet felügyelete az üzemeltető felelőssége. - Üzemen kívül helyezés, karbantartás és javítás esetén a helyi biztonságtechnikai követelményeket kell alkalmazni és betartani. A gyártó mindenkor fenntartja magának a műszaki változtatások és módosítások jogát. Ezen üzemeltetési utasítás megfelel az EK-irányelvek követelményeinek. 2.0 Utalások a veszélyre 2.1 Jelképek jelentése... Figyelemfelhívás általános veszélyre. 2.2 Biztonsági fogalmak Ezen üzemeltetési és szerelési utasításban a veszélyeztetésre, a kockázatokra és a biztonság lényeges ismereteire vonatkozó jelképeket feltétlenül figyelembe kell venni. Az utalások a fenti jelképekkel és a felhívással vannak jelölve. Ezek be nem tartása súlyos sérüléseket vagy életveszélyt okozhatnak a használó, illetve harmadik személy számára vagy a berendezés és környezet károsodásához vezethetnek. Ezeket feltétlenül követni, betartásukat ellenőrízni kell. Egyéb szállítási, szerelési, üzemeltetési és karbantartási utalások valamint műszaki adatok (az üzemeltetési utasításban, a termékdokumentációban és magán a készüléken) figyelembevétele hasonlóképpen elengedhetetlen, hogy a zavarokat elkerüljék, amelyek közvetlenül vagy közvetve személyi sérülést vagy károkat okozhatnak. 3.0 Raktározás és szállítás - Külső behatástól (lökés, ütés, rezgés stb.) védeni kell! - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon C és +65 C között. - A szerelvény gyári festése szállításkor és tároláskor véd a korrózió ellen. Ügyelni kell, hogy a festés ne sérüljön. Page 2 Rev

3 4.0 Műszaki leírás Üzemeltetési és szerelési utasítás 4.1 Alkalmazási terület A kézi szabályozószelepek meghatározott szabályozási jellegörbével rendelkező szerelvények fűtési és hűtési rendszerekhez. A szerelvények Közegek zárása és/vagy fojtása során kerülnek felhasználásra. - Alkalmazási terület, -határok és alkalmazási lehetőségek a műszaki katalógus szerint. - Meghatározott közegek különleges szerkezeti anyagokat kívánnak meg vagy egyes anyagokat kizárnak. - A szerelvények normális üzemi viszonyokra készülnek. Ettől eltérő alkalmazás esetén, mint pl. agresszív vagy erősen koptató hatás, a magassabb követelményeket az üzemeltetőnek meg kell adni. - Szürkeöntvény házú szerelvények a TRD 110 előírás alá tartozó berendezéseknél nem használhatók. Az információk megfelelnek a Nyomástartó berendezések irányelve - 97/23/EK előírásainak. Az előírások betartása a berendezés/rendszer tervezőjének a felelőssége. Különösen ügyelni kell a szerelvények megjelölésére. Szabványos kivitel anyagait a műszaki katalógus adja meg. Minden felmerülő kérdésben a szállítóhoz vagy a gyártóhoz lehet fordulni. Az ASTRA-szerelvények gőzre nem használhatók! 4.2 Működésmód A kézikerék forgatásával (jobbra az óramutató járásával megegyezően) a szerelvény lezár (tányér/ülék között). A forgatónyomaték növelése érdekében segédeszköz alkalmazása nem megengedett.. A szeleptengely tömítése un. EDD-tömítéssel valósul meg (EDD - kettős lágy anyagú tömítési rendszer).teljesen nyitott szelepnél az EDD-tömítés tehermentesül. A tányér helyzetét egész-, tized- és ötszázad-fordulatonként digitális kijelző mutatja. 1. ábra : DN digitális helyzetjelzõvel 2. ábra : DN 250 skálás helyzetjelzővel Rev Page 3

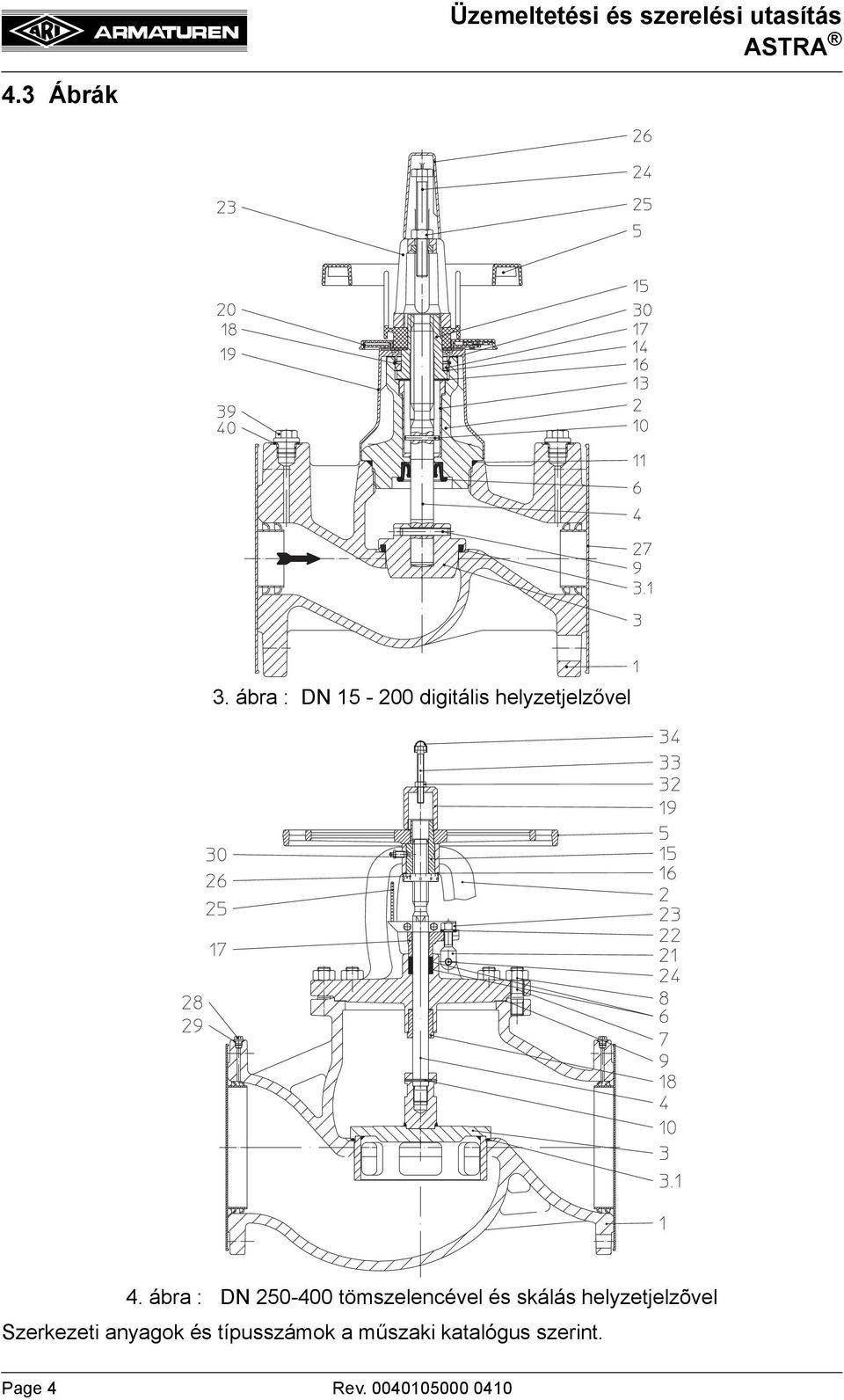

4 4.3 Ábrák 3. ábra : DN digitális helyzetjelzővel 4. ábra : DN tömszelencével és skálás helyzetjelzõvel Szerkezeti anyagok és típusszámok a műszaki katalógus szerint. Page 4 Rev

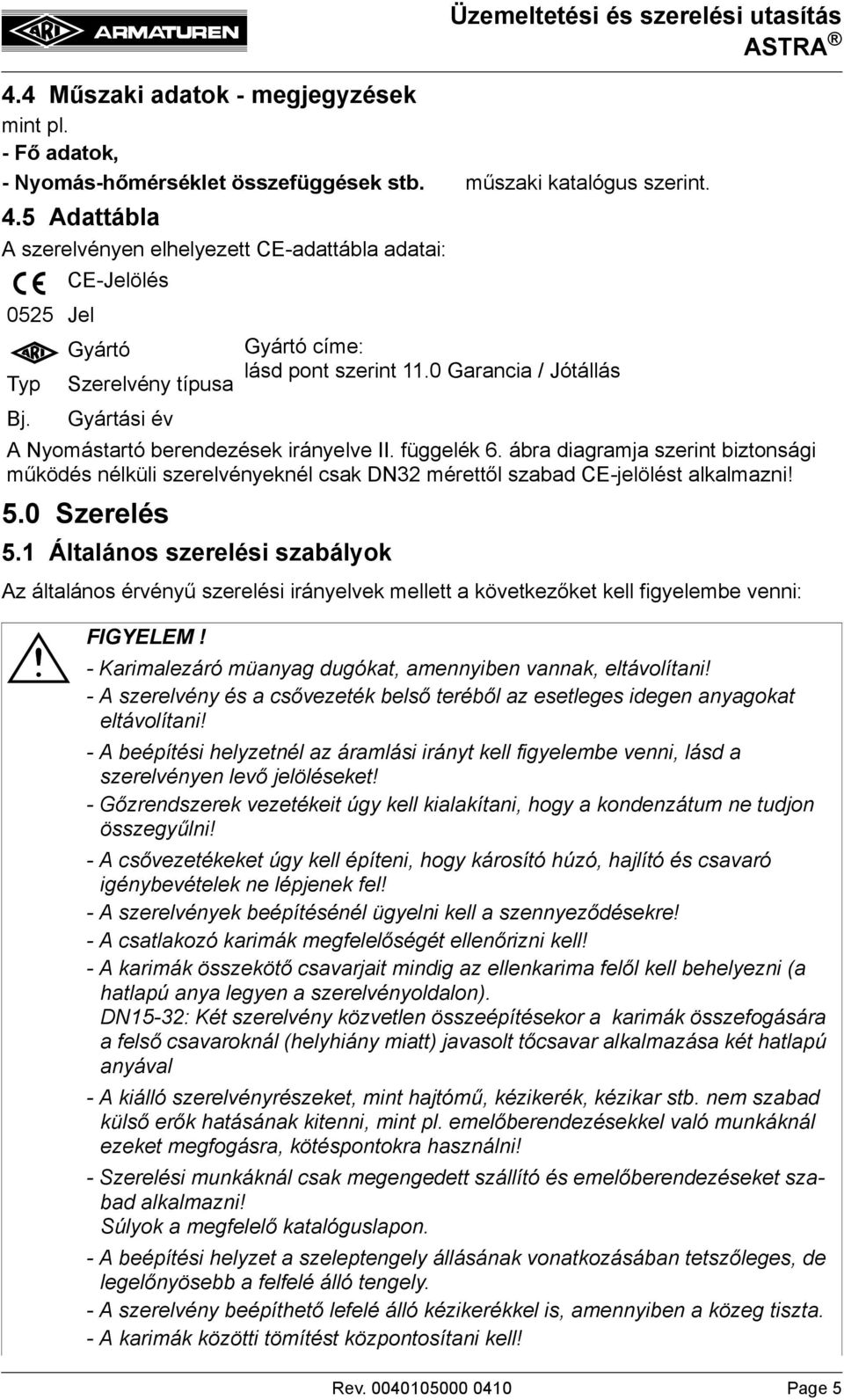

5 4.4 Műszaki adatok - megjegyzések mint pl. - Fő adatok, - Nyomás-hőmérséklet összefüggések stb. műszaki katalógus szerint. 4.5 Adattábla A szerelvényen elhelyezett CE-adattábla adatai: CE-Jelölés 0525 Jel Gyártó Typ Bj. Szerelvény típusa Gyártási év 5.0 Szerelés 5.1 Általános szerelési szabályok Gyártó címe: lásd pont szerint 11.0 Garancia / Jótállás A Nyomástartó berendezések irányelve II. függelék 6. ábra diagramja szerint biztonsági működés nélküli szerelvényeknél csak DN32 mérettől szabad CE-jelölést alkalmazni! Az általános érvényű szerelési irányelvek mellett a következőket kell figyelembe venni: - Karimalezáró müanyag dugókat, amennyiben vannak, eltávolítani! - A szerelvény és a csővezeték belső teréből az esetleges idegen anyagokat eltávolítani! - A beépítési helyzetnél az áramlási irányt kell figyelembe venni, lásd a szerelvényen levő jelöléseket! - Gőzrendszerek vezetékeit úgy kell kialakítani, hogy a kondenzátum ne tudjon összegyűlni! - A csővezetékeket úgy kell építeni, hogy károsító húzó, hajlító és csavaró igénybevételek ne lépjenek fel! - A szerelvények beépítésénél ügyelni kell a szennyeződésekre! - A csatlakozó karimák megfelelőségét ellenőrizni kell! - A karimák összekötő csavarjait mindig az ellenkarima felől kell behelyezni (a hatlapú anya legyen a szerelvényoldalon). DN15-32: Két szerelvény közvetlen összeépítésekor a karimák összefogására a felső csavaroknál (helyhiány miatt) javasolt tőcsavar alkalmazása két hatlapú anyával - A kiálló szerelvényrészeket, mint hajtómű, kézikerék, kézikar stb. nem szabad külső erők hatásának kitenni, mint pl. emelőberendezésekkel való munkáknál ezeket megfogásra, kötéspontokra használni! - Szerelési munkáknál csak megengedett szállító és emelőberendezéseket szabad alkalmazni! Súlyok a megfelelő katalóguslapon. - A beépítési helyzet a szeleptengely állásának vonatkozásában tetszőleges, de legelőnyösebb a felfelé álló tengely. - A szerelvény beépíthető lefelé álló kézikerékkel is, amennyiben a közeg tiszta. - A karimák közötti tömítést központosítani kell! Rev Page 5

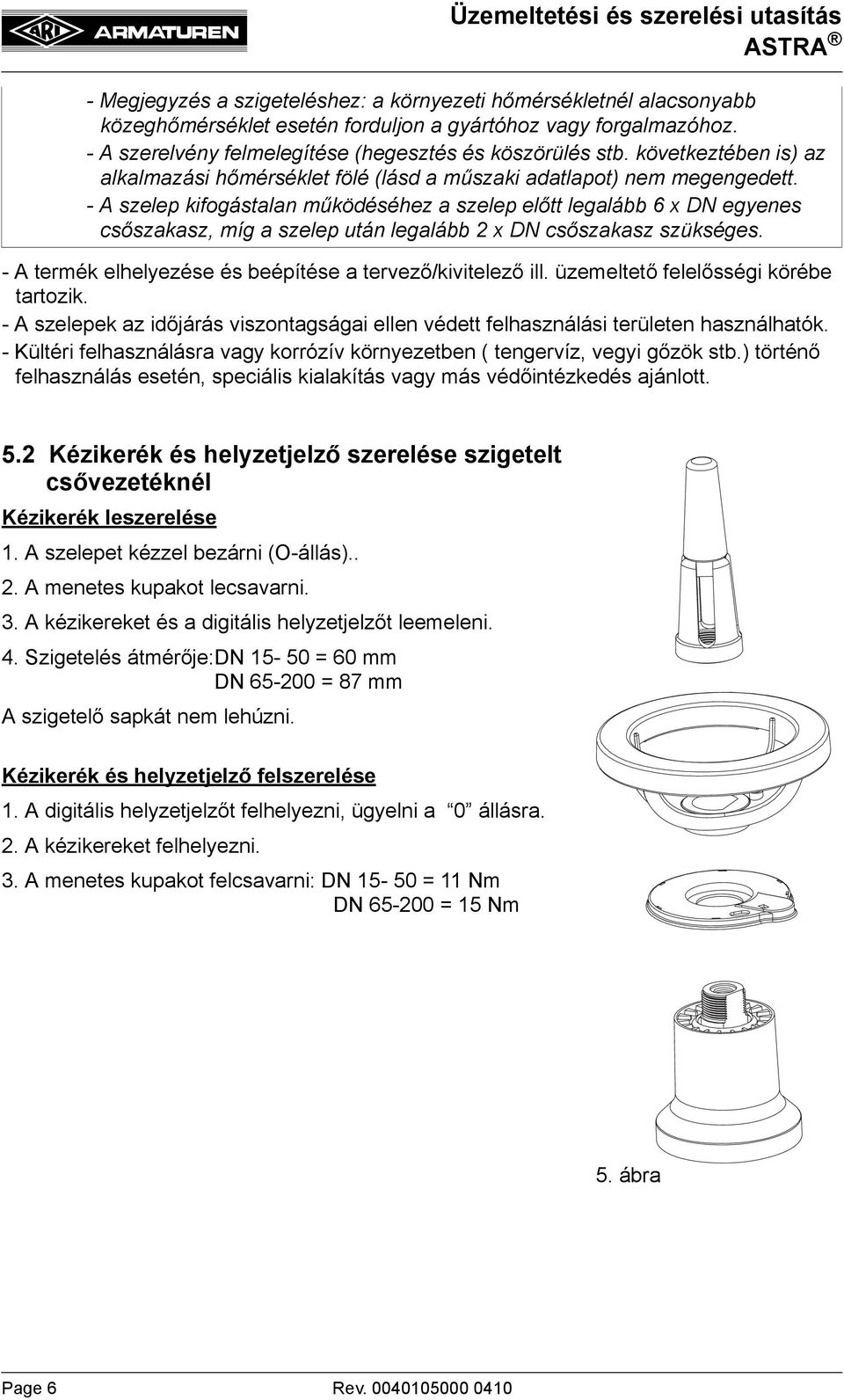

6 - Megjegyzés a szigeteléshez: a környezeti hőmérsékletnél alacsonyabb közeghőmérséklet esetén forduljon a gyártóhoz vagy forgalmazóhoz. - A szerelvény felmelegítése (hegesztés és köszörülés stb. következtében is) az alkalmazási hőmérséklet fölé (lásd a műszaki adatlapot) nem megengedett. - A szelep kifogástalan működéséhez a szelep előtt legalább 6 x DN egyenes csőszakasz, míg a szelep után legalább 2 x DN csőszakasz szükséges. - A termék elhelyezése és beépítése a tervező/kivitelező ill. üzemeltető felelősségi körébe tartozik. - A szelepek az időjárás viszontagságai ellen védett felhasználási területen használhatók. - Kültéri felhasználásra vagy korrózív környezetben ( tengervíz, vegyi gőzök stb.) történő felhasználás esetén, speciális kialakítás vagy más védőintézkedés ajánlott. 5.2 Kézikerék és helyzetjelző szerelése szigetelt csővezetéknél Kézikerék leszerelése 1. A szelepet kézzel bezárni (O-állás).. 2. A menetes kupakot lecsavarni. 3. A kézikereket és a digitális helyzetjelzőt leemeleni. 4. Szigetelés átmérője:dn = 60 mm DN = 87 mm A szigetelő sapkát nem lehúzni. Kézikerék és helyzetjelző felszerelése 1. A digitális helyzetjelzőt felhelyezni, ügyelni a 0 állásra. 2. A kézikereket felhelyezni. 3. A menetes kupakot felcsavarni: DN = 11 Nm DN = 15 Nm 5. ábra Page 6 Rev

7 6.0 Üzembe helyezés Üzemeltetési és szerelési utasítás - Üzembe helyezés előtt a szerkezeti anyagokat, nyomást, hőmérsékletet és az áramlási irányt ellenőrizni kell! - A helyi biztonsági utasításokat be kell tartani! - A csővezetékekben és szerelvényekben visszamaradó maradványok (mint szennyeződés, hegesztési maradványok stb.) tömítetlenséget és károsodásokat okozhatnak. - Magas (> 50 C) vagy alacsony (< 0 C) közeghőmérséklet esetén a szerelvény érintésekor sérülésveszély léphet fel. Adott esetben figyelmeztető táblát vagy szigetelést kell alkalmazni! Új berendezés, ill. javított vagy átalakított berendezés üzembe vételekor biztosítani kell: - minden munka szabályos elvégzését, - a szerelvény megfelelő működési helyzetbe állítását, - védőberendezések elhelyezését. - A rendszer hidraulikus beszabályozásához a mérőcsatlakozók szerelése előtt a zárócsavarokat (1.3 tétel) el kell távolítani és a mérőcsatlakozókkal (opció, nem kerülnek automatikusan szállításra) kicserélni. - A hidraulikus beszabályozás a kereskedelemben kapható mérőműszerrel végezhető el. - Az alkalmazott mérőműszer kezelési utasítását figyelembe venni. 7.0 Kezelés és karbantartás A karbantartást és a karbantartási időközök meghatározását az üzemeltetési körülményeknek megfelelően kell kialakítani. - Biztonsági előírásokat be kell tartani! - Kenőanyag: pl. Berulub HYDROHAF 2 Beszerezhető CARL BECHEM GmbH, Weststraße 120, D Hagen vagy alkalmazható a feladatra alkalmas más gyártmány is. Feltétlenül ügyelni kell arra, hogy az alkalmazott kenőanyag a közeggel összeférhető legyen! DN15-200: - A szelepszártömítés karbantartásmentes kivitelü. DN : - A tengely (4 tétel) tömítetlenségekor a tömszelence-nyomóhüvelyt (17. tétel) a hatlapú anyával (23. tétel) a tömítettség eléréséig kell meghúzni. - A tömszelencét igény esetén kell utánhúzni és időben ki kell cserélni! - Biztonságtechnikai szempontból ajánlott, hogy a csere mindenképpen a szerelvény nyomásmentes állapotában történjen. - A szelep szétszerelése előtt a 10.0 és 11.0 pontokat figyelembe kell venni! Rev Page 7

8 - A tömszelence méretre vágásakor figyelni kell a tömítőzsinór ferdén történő vágására (lásd 6. ábra) 6. ábra : Tömítőgyűrű Felsőrész szerelése: - A felsőrész összeszerelése előtt a tömítés felfekvő felületeit meg kell tisztítani és 2 db új lapostömítést (9. pont) kell alkalmazni! - A felsőrészt a szerelvényházra felhelyezni! - A hatlapú anyát (szürkeöntvény házú szerelvénynél a hatlapú csavart) egyenletesen átlósan meghúzni! - Hatlapú csavar/hatlapú anya meghúzási nyomatékai: DN Hatlapú anya / Hatlapú csavar Nyomaték (Nm) M Üzemzavarok okai és megszüntetésük A működési és üzemeltetési zavaroknál vizsgálandó, vajon a szerelési és beállítási munkákat az üzemeltetési utasítás szerint végezték-e el. - Hibakeresésnél a biztonsági előírásokat figyelembe kell venni. Ha az üzemzavarok a következő 9.0 Hibakereső táblázat alapján nem háríthatók el, a szállítóhoz/gyártóhoz lehet fordulni. Page 8 Rev

9 9.0 Hibakereső táblázat - Szerelési és javítási munkák előtt a 10.0 és 11.0 pontot figyelembe venni! - Ismételt üzembehelyezés előtt a 6.0. pontot figyelembe venni! Zavar Lehetséges okok Megoldás Nincs átfolyás Szerelvény el van zárva Szerelvényt nyitni kell A védősapkák a karimákról nincsenek eltávolítva Védősapkákat eltávolítani! Túl kicsi átáramlás Szerelvény nincs elegendően nyitva Szerelvényt nyitni kell Nehéz müködtetés/ a szerelvény nem nyitható Elszennyeződött szennyfogó Dugulás a vezetékrendszerben Hibás irányú kerékforgatás Szűrőt tisztítani/ cserélni! A vezetékrendszert felülvizsgálni! Forgatási irányra ügyelni! (az óramutató járásával ellenkező irányú forgatással nyit a szelep) Szelepszár tömítetlen EDD-tömítési rendszer károsodott szelepet illetve a felsõrészt kicserélni. Tömszelence leszorító DN (17. tétel) túl laza (4 ábrák) Tömszelence leszoprítót (17. tétel) a hatlapú anyával (23. tétel) tömítésig meghúzni (6. ábra) A felsõrészt mielõbb felújítani. A szerelvény az üléknél tömítetlen A szelepet a lökethatároló nem engedi nyitni. Karimatörés (szerelvénycsővezeték). Kézikerék nincs eléggé meghúzva Ülék (1 tétel) / tányér (3 tétel) idegen anyag okozta károsodáa. (2 ábrák) Túl nagy nyomáskülönbség Szennyezett közeg (szilárd anyag) A lökethatároló csavar felül a szeleptengelyen. Csavarok féloldalas meghúzása. Az ellenkarima nem párhuzamos. Adott esetben a tömszelencét (6. tétel) kicserélni! Figyelemfelhívásokra ügyelni Kézikereket segédeszköz nélkül meghúzni! Szerelvényt cserélni vagy a tömítőfelületeket kijavítani! A rendszernyomást és a nyomáskülönbséget felülvizsgálni (max. Δp = 16 bar). Rendszernyomást csökkenteni. Clean valve; Install dirt screen upstream of valve A lökethatároló csavart feljebb csavarni. A csővezetéket kiigazítani, új szerelvényt beépíteni. Az állásmutató nem áll a szerelvény zárt helyzetében 0 / 0 -ra. A csővezeték szigetelése ütán az állásmutató felhelyezése szakszerűtlenül történt. A szerelvényt bezárni, a menetes kupakot (23. tétel) lecsavarni. A kézikereket és a digitális helyzetjelzőt levenni és 0 / 0 helyzetbe hozni. A szerelést fordított sorrendben elvégezni (lásd 5.2 pont). Hibásan mért adat. Hibás kijelzés. Lásd az 5.2 pontot. Az alkalmazott mérőműszer használati utasítását áttanulmányozni. Rev Page 9

10 10.0 A szerelvény, ill. felsőrész leszerelése 11.0 Garancia / Jótállás Üzemeltetési és szerelési utasítás Különösen a következőket kell figyelembe venni: - A rendszernek nyomásmentesnek kell lenni. - Közeget lehűteni. - A berendezést le kell üríteni. - Maró, éghető, agressziv vagy mérgező anyagok esetén a rendszert szellőztetni. A szavatosság terjedelme és időtartama az "Albert Richter GmbH & Co. KG általános üzleti feltételei"-nek a szállítás időpontjában érvényes kiadásában vagy ettől eltérően a kereskedelmi szerződésben van megadva. Az ARI-cég szavatolja a technika mindenkori állásának és felhasználási célnak megfelelő hibamentességet. Olyan károkért, amelyek szakszerűtlen kezelés vagy ezen üzemeltetési és szerelési utasítás, műszaki ismertető és vonatkozó szabályzatok előirásainak figyelmen kívül hagyása miatt következett be, jótállási igény nem érvényesíthető. Azokra a károkra, amelyek az üzemeltetés során, a gyártmányismertetőtől vagy más, megállapodásoktól eltérő felhasználási körülmények következtében keletkeznek, ugyancsak nem vonatkozik a jótállás. Jogos reklamációk elhárítása általunk vagy megbízott szaküzem által történhet. Csak a jótállás alá tartozó igényeket elégítjük ki. Szakszerűtlen karbantartási munkák, idegen alkatrészek beépítése, a konstrukció megváltoztatása, valamint természetes kopás ki vannak zárva a jótállásból. Esetleges szállítási károkat nem nekünk, hanem haladéktalanul az Önök illetékes szállítójának kell jelenteni. Ellenkező esetben a kárigényüket elveszíthetik. Jövő technikája. NÉMET MINŐSÉGI SZERELVÉNYEK EXPLOTECH Szerelvény és Hasadótárcsa Kft Budapest, Máriaremetei út 77. Tel: , Fax: EXPLOTECH Kft., Miskolci Iroda Miskolci Egyetem, Vegyipari Gépek Tanszék 3515 Miskolc-Egyetemváros Tel/Fax: Page 10 Rev

11 12.0 Megfelelőségi nyilatkozat ARI-Armaturen Albert Richter GmbH & Co. KG, Mergelheide 56-60, 3D-3756 Schloß Holte-Stukenbrock EK-Megfelelőségi nyilatkozat a EK-Nyomástartó berendezések irányelve szerint - 97/23/EK Ezúton nyilatkozzuk, hogy az alábbiaikban megnevezett termékek a fent megadott Nyomástartó berendezések irányelve követelményeinek megfelelnek és bevizsgálásra kerültek a Nyomástartó berendezések irányelve H modul, II.melléklet, 6.ábra diagramja szerint a Lloyd s Register Quality Assurance GmbH (BS-Nr. 0525), D Hamburg, Am Sandtorkai 41. által. Bizonylat száma: 50003/1 Lágytömítésű kézi szabályozószelep / -Plus Típus 020, 042 Alkalmazott előírások: DIN 3840 AD 2000 Merkblatt A4 - gömbgrafitos öntöttvas Schloß Holte-Stukenbrock, (Brechmann, ügyvezető) Rev Page 11
