KEZELÉSI ÚTMUTATÓ DIGITÁLIS FÉNYKÉPEZŐGÉP. Tartalomjegyzék 26. oldal OLYMPUS EUROPA HOLDING GMBH. Hivatalos forgalmazók

Átírás

1 DIGITÁLIS FÉNYKÉPEZŐGÉP Gyors üzembe helyezési útmutató 2. oldal A fényképezőgép részegységeinek elnevezését, az alapvető felvételkészítési és lejátszási lépéseket, valamint az alapvető műveleteket ismerteti. Tartalomjegyzék 26. oldal Cím: Áruszállítás: Levelezés: OLYMPUS EUROPA HOLDING GMBH Consumer Product Division Wendenstrasse 14 18, Hamburg, Németország Tel.: /Fax: Bredowstrasse 20, Hamburg, Németország Postfach , Hamburg, Németország Műszaki segítségnyújtás Európában: Kérjük, látogasson el weboldalunkra: vagy hívja INGYENES TELEFONSZÁMUNKAT*: Ausztriában, Belgiumban, Dániában, Finnországban, Franciaországban, Németországban, Luxemburgban, Hollandiában, Norvégiában, Portugáliában, Spanyolországban, Svédországban, Svájcban, az Egyesült Királyságban. * Kérjük vegye figyelembe, hogy néhány (mobil) telefonos szolgáltató hálózatán belül a +800 számok nem elérhetőek, illetve csak kiegészítő körzetszámmal hívhatók. Ha a fenti felsorolásban nem szereplő európai országból hív bennünket, vagy nem éri el a fenti telefonszámot, tárcsázza a következő DÍJKÖTELES TELEFONSZÁMOKAT: vagy Műszaki segítségnyújtásért felelős ügyfélszolgálatunk 9 és 18 óra között (közép-európai idő szerint) áll rendelkezésre (hétfőtől péntekig). KEZELÉSI ÚTMUTATÓ KEZELÉSI ÚTMUTATÓ Hivatalos forgalmazók Hungary: Olympus Hungary Kft Budapest 62, Pf. 838 Tel: Hollandiában nyomtatva OIME E Köszönjük, hogy az Olympus digitális fényképezőgépet választotta. Kérjük, mielőtt elkezdené használni új fényképezőgépét, olvassa el figyelmesen ezt az útmutatót, mert ezzel optimális teljesítményt és hosszabb élettartamot biztosíthat készüléke számára. Jelen útmutatót őrizze meg biztonságos helyen, hogy az később tájékoztatásul szolgálhasson. Azt javasoljuk, hogy fontos fényképek készítése előtt készítsen néhány próbafelvételt, hogy megismerkedjen a fényképezőgéppel. Az útmutatóban található film és fényképezőgép illusztrációk a fejlesztés időszakában készültek, ezért eltérhetnek a jelenlegi terméktől. Jelen útmutató a fényképezőgép 1.0 firmware verzióján alapul. Amennyiben a fényképezőgép újabb firmware verzióval rendelkezik, a funkciók bővülnek és/vagy módosulnak, emiatt az útmutató eltérő információkat tartalmazhat. A legfrissebb információk az Olympus weboldalán találhatók. Regisztrálja termékét a honlapon és élvezze az Olympus-tól kapott további előnyöket!

2 A doboz tartalma A fényképezőgép tartozékai a következők. Ha bármi hiányzik vagy sérült, értesítse a forgalmazót, akinél a fényképezőgépet vásárolta. Fényképezőgép Védősapka Csuklószíj PS-BLS1 (BLS-1) Lítium-ion akkumulátor PS-BCS1 (BCS-1) Lítiumion-töltő USB-kábel AV-kábel (monó) OLYMPUS Master 2 CD-ROM Kezelési útmutató Jótállási jegy A csuklószíj felhelyezése Fűzze be a szíjat a nyilak irányában (1, 2). Végül húzza szorosra a szíjat, ügyelve arra, hogy biztonságosan be legyen kapcsolva (3). Ugyanígy csatlakoztassa a szíj másik végét a másik hurokba. 2

3 A fényképezőgép előkészítése 1 Az akkumulátor töltése Töltési szint kijelző Sárga lámpa : Az akkumulátor töltődik Kék lámpa : A töltés befejezve (Töltési idő : Legfeljebb körülbelül 3 óra 30 perc). Sárga villogás : Töltési hiba Irányjelző 3 1 BLS-1 lítium-ion akkumulátor Alapszintű útmutató BCS-1 lítium-ion töltő 2 Az akkumulátor behelyezése AC-kábel 2 Váltóáramú dugaszolóaljzat 1 Akkumulátor-/kártyatartó zárja Akkumulátor-/kártyatartó fedele Irányjelző Az akkumulátor kivétele Az akkumulátor-/kártyatartó fedelének kinyitása vagy lezárása előtt kapcsolja ki a fényképezőgépet. Az akkumulátor eltávolításához először nyomja az akkumulátorrögzítő gombot a nyíl által mutatott irányba, majd távolítsa el azt. 3 2 Előkészületek a fényképezésre Akkumulátorrögzítő gomb Ajánlatos tartalék akkumulátorról gondoskodni arra az esetre, ha a használatban lévő akkumulátor lemerül. 3

4 3 A kártya behelyezése Helyezze be kattanásig az SD/SDHC-kártyát (az útmutatóban más néven "kártyát"). g"alapvető tudnivalók a kártyáról" (127. oldal) Kapcsolja ki a fényképezőgépet a kártya behelyezése vagy eltávolítása előtt. Érintkezési felület SD kártyafoglalat A kártya eltávolítása Nyomja meg könnyedén a kártyát, és az ki fog ugrani. Vegye ki a kártyát. Soha ne nyissa ki az akkumulátor-/ kártyatartót, miközben villog a kártyahasználat lámpa. 4 Az akkumulátor-/kártyatartó fedelének lezárása A fényképezőgép használatakor győződjön meg arról, hogy az akkumulátor-/kártyatartó fedele le van zárva. Zárja be a fedelet, amíg egy kattanást nem hall. 4

5 Az objektív felszerelése a fényképezőgépre 1 Vegye le a fényképezőgépről a védősapkát, és az objektívről a hátsó védősapkát 2 1 Alapszintű útmutató 1 Hátsó védősapka 2 Védősapka 2 Az objektív felszerelése a fényképezőgépre Beillesztési jel (Piros) Objektív csatlakoztatási jel (Piros) Illessze a fényképezőgépen lévő csatlakoztatási jelhez (piros) az objektíven található csatlakoztatási jelet (piros), majd tolja be az objektívet a fényképezőgépbe (1). Kattanásig forgassa el az objektívet a nyíl irányába (2). 2 Ne érjen a fényképezőgép belső részeihez. Győződjön meg arról, hogy a fényképezőgép kikapcsolt állapotban van. Ne nyomja meg az objektívkioldó gombot. 3 Vegye le az objektív védősapkáját! (3, 4) Az objektív eltávolítása a fényképezőgépről Objektívvédő sapka 1 Objektívkioldó gomb Előkészületek a fényképezésre Az objektívkioldó gomb lenyomva tartása mellett (1) fordítsa el az objektívet a nyíl irányába (2)! g"cserélhető objektívek" (129. oldal) 2 1 Objektívkioldó gomb 5

6 Bekapcsolás 1 Nyomja meg az ON/OFF gombot a fényképezőgép bekapcsolásához A kikapcsoláshoz nyomja meg ismét az ON/OFF gombot. Módválasztó tárcsa Állítsa a módválasztó tárcsát a P állásba. SSWF-jelző ON/OFF gomb P Az LCD-kijelző A készülék bekapcsolásakor az LCD-kijelző bekapcsol. 250 F5.6 L N 38 A pormentesítő funkció működése A pormentesítő funkció automatikusan működésbe lép, ha a fényképezőgép bekapcsolt állapotba kerül. Ultrahangrezgés távolítja el a port és a szennyeződést a képalkotó egység felületéről. Az SSWF (Super Sonic Wave Filter) kijelző mindvégig villog, amíg a pormentesítő működik. Külön kapható visszahúzható objektív használata Bizonyos típusú objektívek visszahúzhatók és a készülékben tárolhatók. Nem készíthet felvételt visszahúzott objektívvel. Fordítsa a zoom gyűrűt a nyíl irányába (1) az objektív kiemeléséhez (2). 4 1 UNLOCK kapcsoló 3 A tároláshoz fordítsa a zoom gyűrűt a nyíl irányába (4), és csúsztassa el az UNLOCK kapcsolót (3). 2 Zoom gyűrű 6

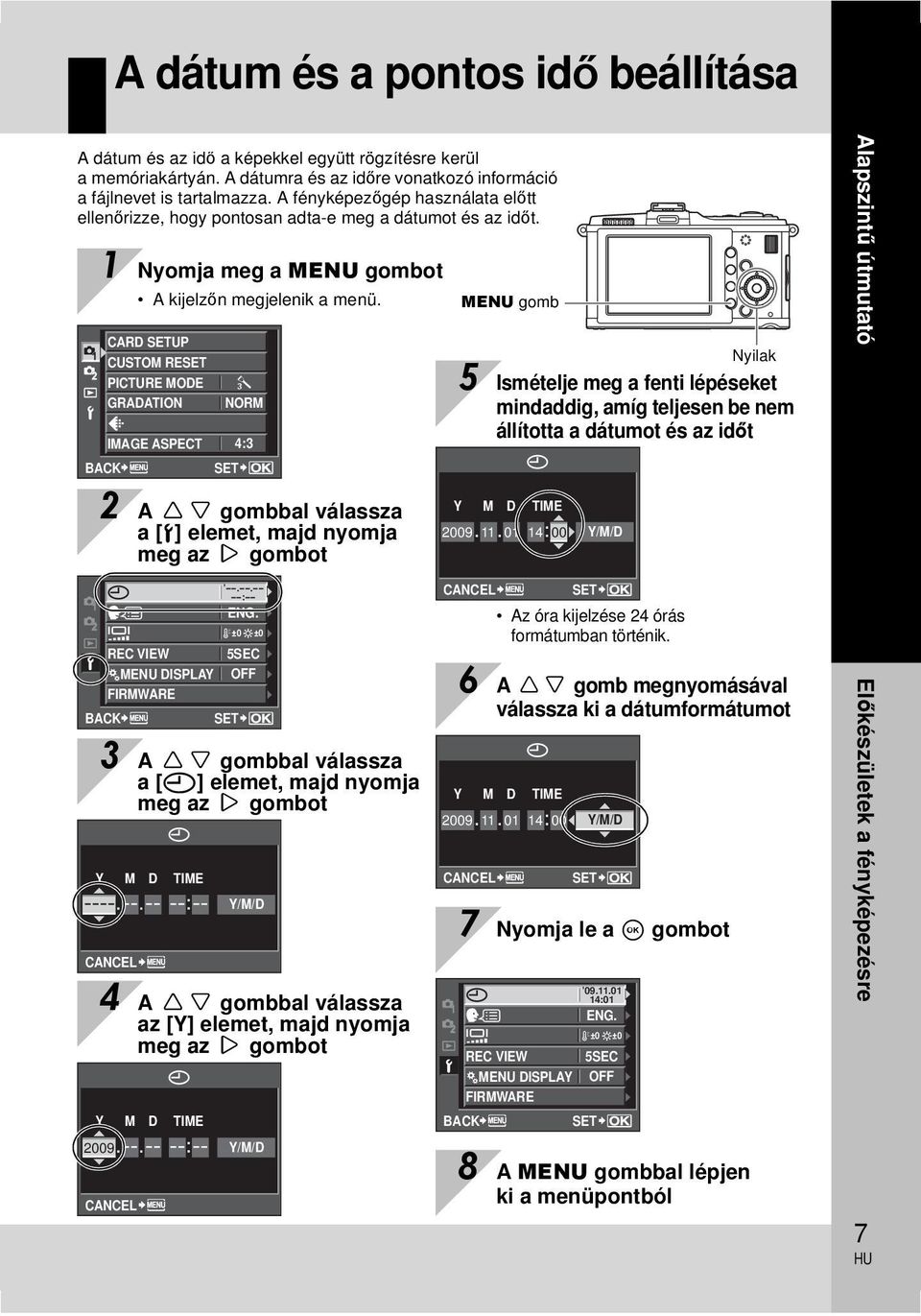

7 A dátum és a pontos idő beállítása A dátum és az idő a képekkel együtt rögzítésre kerül a memóriakártyán. A dátumra és az időre vonatkozó információ a fájlnevet is tartalmazza. A fényképezőgép használata előtt ellenőrizze, hogy pontosan adta-e meg a dátumot és az időt. 1 Nyomja meg a MENU gombot A kijelzőn megjelenik a menü. MENU gomb CARD SETUP CUSTOM RESET PICTURE MODE j GRADATION NORM IMAGE ASPECT 4:3 BACK SET Nyilak 5 Ismételje meg a fenti lépéseket mindaddig, amíg teljesen be nem állította a dátumot és az időt Alapszintű útmutató 2 A fg gombbal válassza a[d] elemet, majd nyomja meg az i gombot Y M D TIME Y/M/D W s REC VIEW cmenu DISPLAY FIRMWARE BACK Y CANCEL M D TIME Y M D TIME 2009 CANCEL :-- SET ENG. j±0 k±0 5SEC OFF 3 A fg gombbal válassza a[x] elemet, majd nyomja meg az i gombot Y/M/D 4 A fg gombbal válassza az [Y] elemet, majd nyomja meg az i gombot Y/M/D CANCEL SET Az óra kijelzése 24 órás formátumban történik. 6 A fg gomb megnyomásával válassza ki a dátumformátumot Y M D TIME CANCEL SET Y/M/D 7 Nyomja le a i gombot :01 W ENG. s j±0 k±0 REC VIEW 5SEC cmenu DISPLAY OFF FIRMWARE BACK SET 8 A MENU gombbal lépjen ki a menüpontból Előkészületek a fényképezésre 7

8 Fényképezőgép a b 1 SSWF jelző... g6., 125. oldal 2 ON/OFF gomb...g6. oldal 3 Kioldó gomb...g12. oldal 4 F (Expozíció-korrekció) gomb...g43. oldal 5 Csuklószíj hurok...g2. oldal 6 Objektív csatlakoztatási jel... g5. oldal 7 Foglalat (Vegye le a védősapkát az objektív csatlakoztatása előtt.) 8 Vakupapucs... g61. oldal 9 Mikrofon...g74., 86. oldal 0 Önkioldó lámpája... g57. oldal a Objektív kioldó gomb... g5. oldal b Objektív rögzítő 8

9 a b c d Alapszintű útmutató e f g h 7 1 Módválasztó tárcsa... g10. oldal 2 Az LCD-kijelző... g22., 24. oldal 3 MENU gomb... g20. oldal 4 INFO (Információ megjelenítése) gomb... g23., 79. oldal 5 Fényképezőgép-állvány foglalata 6 Akkumulátor/kártyatartó fedele... g3. oldal 7 Akkumulátor-/kártyatartó zárja... g3. oldal 8 Tartozékok portja... g134. oldal 9 D (Törlés) gomb... g88. oldal 0 q (Lejátszás) gomb... g14., 77. oldal a AEL/AFL gomb... g44., 96. oldal 0 (Védelem) gomb... g87. oldal b < gomb... g97. oldal c Hangszóró i j k d Segédtárcsa (j)... g15., 25. oldal e Csatlakozófedél f Kártyahasználat indikátora... g12., 119. oldal g Univerzális csatlakozóaljzat... g83., 112., 117. oldal h HDMI-minicsatlakozó... g84. oldal i Vezérlőtárcsa (j)... g15., 25. oldal j Nyilak (k)... g15., 20., 25. oldal Nyomja meg a vezérlőtárcsát a következő helyeken. Fel: f Le: g Balra: h Jobbra: i k i gomb... g20. oldal A részegységek és a funkciók elnevezése 9

10 Módválasztó tárcsa A módválasztó tárcsával könnyen változtathatók a fényképezőgép beállításai a témának megfelelően. További üzemmódok Ha igényesebb felvételeket kíván készíteni, teret adva kreativitásának is, beállíthatja saját kezűleg a rekeszértéket, illetve a záridőt. A további fényképezési üzemmódokban megadott beállítások akkor is érvényben maradnak, ha kikapcsolja a fényképezőgépet. A fényképezőgép által beállított rekesz és exponálási P Programfelvétel idő segítségével készíthetők felvételek. (g37. oldal) A S Felvétel rekeszelőválasztással Felvétel záridőelőválasztással M Manuális expozíció A rekesz kézi beállítására alkalmas. A készülék automatikusan beállítja az exponálási időt. (g38. oldal) Az exponálási idő kézi beállítására alkalmas. A készülék automatikusan beállítja a rekeszt. (g39. oldal) A rekesz és az exponálási idő kézi beállítására alkalmas. (g40. oldal) Egyszerűsített üzemmód Válasszon a fényképezési helyzetnek megfelelő módot. A fényképezőgép automatikusan elvégzi a fényképezési körülményeknek megfelelő beállításokat. A módválasztó tárcsa elforgatásakor vagy az egyszerűsített felvételi üzemmódban kikapcsolva a készüléket a módosított beállítású funkciók visszaállnak a gyári alapértelmezett beállításokra. A fényképezőgép automatikusan kiválasztja a jelenetnek legmegfelelőbb felvételi módot a következők közül: A iauto [PORTRAIT], [LANDSCAPE], [NIGHT SCENE], [SPORT] és [MACRO]. Ez egy teljesen automatikus mód, amellyel egyszerűen, a kioldó gomb megnyomásával készítheti el a jelenetnek megfelelő, optimális beállításokkal a felvételeket. Amikor kiválasztja a kívánt szűrőt vagy motívumot, ART Művészi szűrő a fényképezőgép az adott szűrőnek vagy jelenetnek megfelelően optimálisan határozza meg a fényképezési körülményeket. SCN Jelenet SCN módban a legtöbb funkció nem módosítható. n Mozgókép Mozgóképek készítésére szolgál. A [P], [A] és [M] módok használata mellett a művészi szűrővel is rögzíthet mozgóképet. 10

11 Művészi szűrő/motívumprogram beállítása 1 Állítsa a módválasztó tárcsát ART vagy SCN állásba. Megjelenik a művészi szűrő menüje vagy a jelenet menü. SELECT 1 POP ART SET 2 A fg gombokkal válassza ki a szűrőt vagy a jelenet módot. 3 Nyomja le a i gombot. B e F D C G SELECT 1 PORTRAIT SET Alapszintű útmutató A művészi szűrők típusai Ikon Művészi szűrő Ikon Művészi szűrő j POP ART n GRAINY FILM k SOFT FOCUS o PIN HOLE l PALE&LIGHT COLOR a DIORAMA m LIGHT TONE b CROSS PROCESS Motívumprogramok típusai Ikon Mód Ikon Mód I PORTRAIT q DIS MODE e e-portrait J MACRO L LANDSCAPE r NATURE MACRO K LANDSCAPE+PORTRAIT & CANDLE J SPORT * SUNSET G NIGHT DOCUMENTS U NIGHT+PORTRAIT s PANORAMA (g60. oldal) G CHILDREN ( FIREWORKS H HIGH KEY g BEACH & SNOW I LOW KEY A művészi szűrők és az [e-portrait] nem alkalmazható RAW képekre. Ha a képrögzítési mód beállítása [RAW] és művészi szűrőt alkalmaz, a képrögzítési mód automatikusan [YN+RAW] beállításra vált. A művészi szűrő típusától függően a kép szemcsés megjelenése hangsúlyosabbá tehető. Amikor az [e-portrait] RAW vagy JPEG+RAW beállítású, a készülék egy RAW-képet és egy JPEG-fájlt (X ( )) ment az alkalmazott hatással. Amikor az [e-portrait] JPEG beállítású, a készülék két képet ment, egyet a hatás alkalmazása előtti (beállított képminőséggel), egyet pedig a hatás alkalmazása utáni állapotról (X ( )). Gyors kezelési útmutató 11

12 Felvétel 1 Válasszon egy beállítást az LCD-kijelző megtekintésekor Kioldó gomb Az LCD-kijelző 2 Állítsa be a fókuszt! A kioldó gombot nyomja le félig. Kártya elérés lámpa P Az LCD-kijelző AF megerősítő jel AF-keret Exponálási idő L N 250 F Rekeszérték Amikor a fókusz rögzítve van, az AF megerősítő jel (( vagy n) és az AF-célkereszt világít. (: Nagysebességű, képalkotót használó AF-kompatibilis Micro Four Thirds rendszerű vagy Four Thirds rendszerű objektív esetében n: Egyéb Four Thirds rendszerű objektív Ellenőrizze az LCD-kijelzőn a fókuszt. Megjelenik a gép által automatikusan beállított exponálási idő és a rekeszérték. 3 Oldja ki a zárat! Nyomja le teljesen a kioldó gombot. Megszólal a kioldógombhang és a kép elkészül. A kártyahasználat lámpa villog, és a fényképezőgép rögzíti a felvételt. 12 Soha ne távolítsa el az akkumulátort vagy a kártyát, miközben villog a kártyahasználat lámpa. Ellenkező esetben a tárolt képek elveszhetnek, vagy nem kerül sor az éppen elkészült kép mentésére.

13 A fényképezőgép tartása Ügyeljen arra, hogy az objektívet ne takarja el az ujjával vagy a csuklószíjjal. Alapszintű útmutató Vízszintes tartás Függőleges tartás A fényképezőgép leállása Ha a fényképezőgéppel ezt követően további egy percig nem végez semmilyen műveletet, a fényképezőgép alvó (készenléti) állapotba kerül, és leáll. Amint megérint egy gombot (a kioldógombot, a q gombot, stb.), a fényképezőgép aktiválódik. g"sleep" (100. oldal) TIPPEK A fókusz beállítása kézi fókusszal: j Az [S-AF+MF] módban vagy [MF] módban forgassa el a fókuszgyűrűt a téma kinagyításához és a fókuszáláshoz. g"mf ASSIST" (94. oldal) Gyors kezelési útmutató A fényképezőgép beállításainak visszaállítása A P, A, S és M módokban kikapcsolás után a készülék megőrzi az aktuális beállításokat (minden változtatással együtt). A fényképezőgép gyári alapbeállításainak visszaállítása a [RESET] funkcióval történik. g"a fényképezőgép beállításainak visszaállítása" (92. oldal) 13

14 Lejátszás/Törlés A képek visszanézése A q gomb megnyomása megjeleníti a legutoljára készített képet. Nyomja meg a q gombot a felvételi módra váltáshoz. A 10 képkockával hátrébb tárolt felvételt jeleníti meg q gomb Az előző képet jeleníti meg A következő képet jeleníti meg Nyilak A 10 képkockával előrébb tárolt felvételt jeleníti meg Közelképmegjelenítés A segédtárcsa U irányba fordításával a felvétel 2 14 nagyítás között, lépésenként nagyítható. Segédtárcsa Képek törlése Jelenítse meg a törölni kívánt felvételt, majd nyomja le a D gombot. A fg gombbal válassza ki a [YES] opciót, majd a törléshez nyomja meg az i gombot. ERASE D gomb BACK SET YES NO 14

15 Gyorsgombok Ez a fényképezőgép háromféle módon üzemeltethető. A fényképezőgép gyorsgombokkal végzett működtetése g15. oldal Beállítás a Témavezérlőről vagy a Részletes vezérlőpultról g16., 18. oldal Beállítás a menü segítségével g20. oldal 1 Nyomja meg a kívánt funkcióhoz tartozó gombot Megjelenik a gyorsmenü. A megnyomott gombhoz társított funkció kijelölve marad. Ezen időtartam alatt a segédtárcsa elforgatásával állíthatja be a funkciót. Ha ezen idő alatt nem használja a fényképezőgépet, a funkcióbeállítás érvénybe lép. g"button TIMER" (98. oldal) Alapszintű útmutató például) Sorozatfelvétel/önkioldóval készített felvételek P SINGLE 4 o j Y12s Y2s Közvetlen menü A gyorsgombok listája Segédtárcsa j 2 Változtassa meg a beállítást a segédtárcsa elfordításával, majd nyomja meg az i gombot Sz. Gyorsgomb Funkció Vezérlőtárcsa j Lásd a köv. oldalon 1 F Expozíció korrekció 43. oldal 2 ISO Az ISO-érzékenység beállítása 46. oldal 3 WB A fehéregyensúly beállítása 68. oldal 4 jy Sorozatfelvétel/önkioldóval készített felvételek oldal 5 AF Az AF-mód beállítása 49. oldal Gyors kezelési útmutató 15

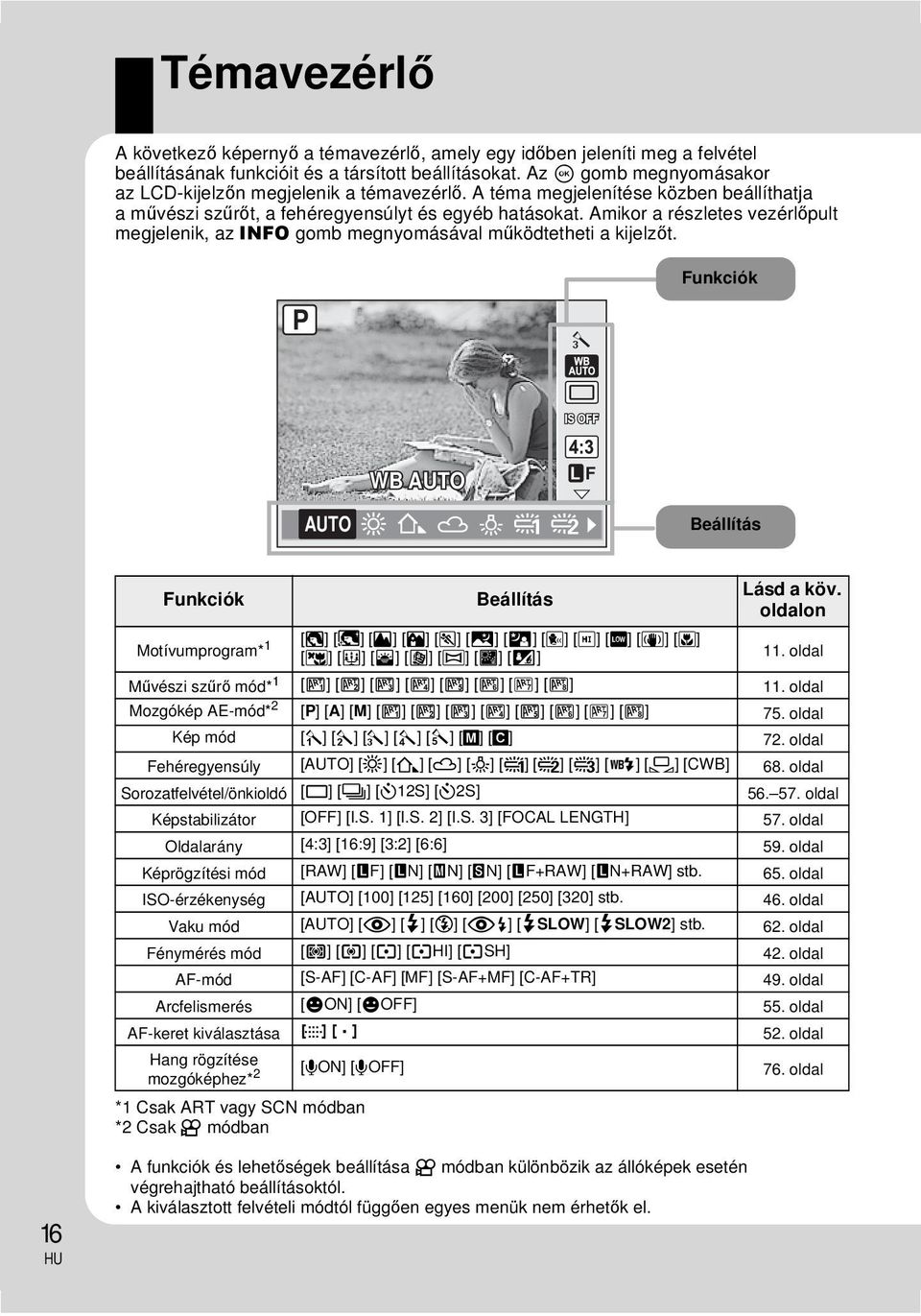

16 Témavezérlő A következő képernyő a témavezérlő, amely egy időben jeleníti meg a felvétel beállításának funkcióit és a társított beállításokat. Az i gomb megnyomásakor az LCD-kijelzőn megjelenik a témavezérlő. A téma megjelenítése közben beállíthatja aművészi szűrőt, a fehéregyensúlyt és egyéb hatásokat. Amikor a részletes vezérlőpult megjelenik, az INFO gomb megnyomásával működtetheti a kijelzőt. Funkciók P j WB AUTO L F AUTO w x Beállítás Funkciók Beállítás Lásd a köv. oldalon Motívumprogram* 1 [I] [e] [L] [K] [J] [G] [U] [G] [H] [I] [q] [J] [r] [&] [*] [@] [s] [(] [g] 11. oldal Művészi szűrő mód* 1 [j] [k] [l] [m] [n] [o] [a] [b] 11. oldal Mozgókép AE-mód* 2 [P] [A] [M] [j] [k] [l] [m] [n] [o] [a] [b] 75. oldal Kép mód [h] [i] [j] [Z] [c] [M] [C] 72. oldal Fehéregyensúly [AUTO] [5] [2] [3] [1] [w] [x] [y] [n] [V] [CWB] 68. oldal Sorozatfelvétel/önkioldó [o] [j] [Y12S] [Y2S] oldal Képstabilizátor [OFF] [I.S. 1] [I.S. 2] [I.S. 3] [FOCAL LENGTH] 57. oldal Oldalarány [4:3] [16:9] [3:2] [6:6] 59. oldal Képrögzítési mód [RAW] [YF] [YN] [XN] [WN] [YF+RAW] [YN+RAW] stb. 65. oldal ISO-érzékenység [AUTO] [100] [125] [160] [200] [250] [320] stb. 46. oldal Vaku mód [AUTO] [!] [#] [$] [H] [#SLOW] [#SLOW2] stb. 62. oldal Fénymérés mód [G] [H] [I] [IHI] [ISH] 42. oldal AF-mód [S-AF] [C-AF] [MF] [S-AF+MF] [C-AF+TR] 49. oldal Arcfelismerés [gon] [goff] 55. oldal AF-keret kiválasztása B M 52. oldal Hang rögzítése mozgóképhez* 2 [RON] [ROFF] 76. oldal *1 Csak ART vagy SCN módban *2 Csak n módban 16 A funkciók és lehetőségek beállítása n módban különbözik az állóképek esetén végrehajtható beállításoktól. A kiválasztott felvételi módtól függően egyes menük nem érhetők el.

17 1 A témavezérlő megjelenítéséhez nyomja meg az i gombot Nyomja meg ismét az i gombot a témavezérlő bezárásához. Segédtárcsa j Alapszintű útmutató P j WB AUTO L F AUTO w x Vezérlőtárcsa j i gomb 2 Mozgassa a kurzort a beállítani kívánt funkcióhoz a vezérlőtárcsával, és válassza ki a beállításokat a segédtárcsával, majd nyomja meg az i gombot Megjelenik a kijelölt beállítás neve. Kurzor P WB AUTO AUTO w x Segédtárcsa (j) j L F Kurzor Vezérlőtárcsa (j) Gyors kezelési útmutató Ha ezen idő alatt nem használja a fényképezőgépet, a funkcióbeállítás érvénybe lép. A tárcsák helyett használhatja a nyilakat. 17

18 Részletes vezérlőpult A következő képernyőn (részletes vezérlőpult) egyszerre jeleníthetők meg és állíthatók be a felvételkészítési paraméterek. A témavezérlő képernyőn nyomja meg az INFO gombot, hogy a részletes vezérlőpultra váltson a P ISO j NORM OFF mall 4:3 Super Fine LIVE INFO 250 F m l k j i b c d e f g h Az itt felsorolt funkciók a részletes vezérlőpulton állíthatók be. 1 Belső-hőmérséklet riasztás m... g124. oldal 2 Felvétel mód*... g10., oldal 3 Funkció neve 4 Fehéregyensúly... g68. oldal Fehéregyensúly korrekció... g69. oldal 5 ISO-érzékenység... g46. oldal 6 Sorozatfelvétel/önkioldó... g oldal 7 Vaku mód... g62. oldal 8 Vakuerősség vezérlése... g63. oldal 9 Képstabilizátor... g57. oldal 0 AF-mód... g49. oldal AF-keret... g52. oldal a Képrögzítési mód... g65. oldal b Vaku feltöltése... g121. oldal c Az akkumulátorok töltési szintje... g22. oldal *Az ART és az SCN módban végezhetők el a beállítások. d Kép mód... g72. oldal e Kép élesség N... g72. oldal Kontraszt J... g72. oldal Színtelítettség T... g72. oldal Gradáció (szürkelépcső) z... g73. oldal Fekete-fehér szűrő x... g72. oldal Képtónus y... g73. oldal f Színtér... g105. oldal g Arcfelismerés... g55., 101. oldal h Fénymérés mód... g42. oldal i Tárolható állóképek száma... g139. oldal j Expozíció-korrekció érték... g43. oldal Expozíciós szint... g40. oldal k Oldalarány... g59. oldal l Rekeszérték... g oldal m Exponálási idő... g oldal Nem jelenik meg a mozgókép-készítési mód. 18

19 1 Nyomja meg az INFO gombot a témavezérlő megjelenítésekor a részletes vezérlőpult megjelenítéséhez Nyomja meg ismét az INFO gombot, hogy visszatérjen a témavezérlőre. P ISO j Segédtárcsa j Alapszintű útmutató Kurzor NORM OFF mall 4:3 Super Fine LIVE INFO 250 F Megjelenik a kijelölt funkció neve k Nyilak INFO gomb i gomb Vezérlőtárcsa j 2 A k gombbal mozgassa a kurzort a beállítani kívánt funkcióhoz és a vezérlőtárcsával vagy a segédtárcsával módosítsa a beállítást P G P METERING j NORM OFF mall 4:3 Super Fine LIVE INFO 250 F Közvetlen menü ESP G H I IHI ISH Az i gomb megnyomása megjeleníti a kurzor pozíciójánál jelzett gyorsmenüt. A beállítás a gyorsmenüben is megváltoztatható. A módosítás elvégzése után az i gomb megnyomásával erősítse meg a beállítást! Ha nem végez műveletet néhány másodpercen belül, elfogadja a beállítást és a fényképezőgép visszaáll felvétel módra. Gyors kezelési útmutató 19

20 Menü 1 A menü megjelenítéséhez nyomja meg a MENU gombot CARD SETUP CUSTOM RESET PICTURE MODE GRADATION j NORM Kezelési útmutató IMAGE ASPECT 4:3 BACK SET Nyomja meg a MENU gombot az egy képernyővel vissza ugráshoz. Az i gomb megnyomásával erősítse meg a beállítást MENU gomb k Nyilak i gomb 2 A fg gombokkal válasszon ki egy fület, majd nyomja meg az i gombot W 1. Felvétel menü X 2. Felvétel menü q Lejátszás menü d Setup menü Fülek MOVIE AE MODE P MOVIE+STILL j/ Y OFF o IMAGE STABILIZER OFF MULTIPLE EXPOSURE OFF BACK SET 3 A fg gombokkal válasszon ki egy funkciót, majd az i gombbal lépjen a beállítóképernyőre MOVIE AE MODE P MOVIE+STILL OFF j/ Y o IMAGE STABILIZER OFF MULTIPLE EXPOSURE OFF BACK Funkció SET Megjelenik az aktuális beállítás i MOVIE AE MOVIE MODEAE MODE P MOVIE+STILL P OFF j/ Y A o IMAGE STABILIZERM OFF MULTIPLE EXPOSURE ART1OFF ART2 BACK SET 4 Az i gomb megnyomásával erősítse meg a beállítást A menü bezárásához nyomja meg többször a MENU gombot. A menüben beállítható funkciók részletes ismertetése a következő részben található: "Menütérkép" (g141. oldal). 20

21 Az egyéni menü megjelenítése Az Egyéni menüvel a fényképezőgép beállításait és műveleteit személyes igényeinek megfelelően testreszabhatja. A testreszabás az "Egyéni menüben" végezhető el. Az Egyéni menü akkor jelenik meg, ha a [c MENU DISPLAY] a Setup menün belül [ON] beállítású. További részletek az Egyéni menüvel kapcsolatban: "A fényképezőgép testreszabása" (g93. oldal) Alapszintű útmutató 1 A menü megjelenítéséhez nyomja meg a MENU gombot 2 A fg gombbal válassza a [d] fület, majd nyomja meg az i gombot W s REC VIEW cmenu DISPLAY FIRMWARE BACK :01 SET ENG. j±0 k±0 5SEC OFF 3 A fg gombbal válassza a [c MENU DISPLAY] elemet, majd nyomja meg az i gombot 4 A fg gombbal válassza az [ON] beállítást, majd nyomja meg az i gombot. BACK cmenu DISPLAY ON SET i W s REC VIEW cmenu DISPLAY FIRMWARE BACK :01 SET ENG. j±0 k±0 5SEC ON Gyors kezelési útmutató Megjelenik a [c] fül. c Egyéni menü: A fényképezési funkciók testreszabása. Az Egyéni menü beállításai a fényképezőgép testreszabására szolgálnak, hogy az megfeleljen személyes igényeinek. Nem alkalmasak a gyakori módosításra. A kezdőmenü az egyszerű és a haladó fényképezési funkciók beállítására egyaránt alkalmas. Normál esetben nincs szükség az Egyéni menü megjelenítésére. 21

22 LCD-kijelző (Felvételkészítés) Fényképezés közben az LCD-kijelzőn megjelenítheti a témát. g"expozíció" (37. oldal) 1 2 c d a b P ISO AUTO S-AF +2.0 FP AEL BKT 250 F j WB AUTO IS 2 4:3: L N 38 e f g h i j k l m n 1 Belső-hőmérséklet riasztás m... g124. oldal 2 Saját mód... g98. oldal 3 Felvétel mód... g10., oldal 4 Vaku mód... g62. oldal 5 ISO-érzékenység... g46. oldal 6 Fénymérés mód... g42. oldal 7 AF-mód... g49. oldal 8 Arcfelismerés g... g55., 101. oldal 9 Vakuerősség vezérlés... g63. oldal Super FP vaku s... g62. oldal 0 AE-zár u... g44. oldal Automatikus expozíciósorozat t... g45., 47., 64., 71. oldal Többszörös exponálás i... g47. oldal Kezdő pozíció p... g53. oldal a Exponálási idő... g oldal b Rekeszérték... g oldal c Vaku (villog: töltés folyamatban, világít: töltés kész)... g121. oldal d Az akkumulátorok töltési szintje Világít (zöld) (használatra kész) Világít (zöld) (Majdnem lemerült az akkumulátor) Villog (vörös) (töltés szükséges) e AF-megerősítésjelző... g12. oldal f Kép mód... g72. oldal Művészi szűrő/motívum... g11. oldal g Fehéregyensúly... g68. oldal h Sorozatfelvétel... g56. oldal Önkioldó... g57. oldal i Képstabilizátor vws... g57. oldal j Oldalarány... g59. oldal k Képrögzítési mód... g65. oldal l Tárolható állóképek száma... g139. oldal Felhasználható felvételi idő m Expozíció korrekció érték... g43. oldal n Hisztogram... g23. oldal 22

23 Az információk megjelenítésének bekapcsolása Az INFO gomb többszöri megnyomásával vagy a vezérlőtárcsa elforgatásával és az INFO gomb ezzel egyidejű megnyomásával megválaszthatja az információkijelzés módját. Információ megjelenítése bekapcsolva P Hisztogram kijelzés P Nagyított megjelenítés (g54. oldal) P Alapszintű útmutató L N 250 F F F *2 P F Skálás megjelenítés *1 TIPPEK Csak kép SET Gyors váltás a gyakran használt megjelenítések között: j Az információ megjelenítését minden módban elrejtheti, kivéve az "Információ megjelenítése bekapcsolva" módot. g"info SETTING" (101. oldal) A hisztogram (fényesség-eloszlási diagram) kijelző értelmezése: j A hisztogram a következőképpen olvasható le: Ha a grafikon ezen részén nagyon sok kiemelkedés látható, a felvétel szinte teljesen fekete lesz. WB/F Többnézetes megjelenítés (g43., 71. oldal) Ha a grafikon ezen részén nagyon sok kiemelkedés látható, a felvétel szinte teljesen fehér lesz. A hisztogram zöld színű része spot fénymérési területen belüli fényeloszlást jelzi. Gyors kezelési útmutató 23

24 LCD-kijelző (Lejátszás) Az INFO gombot lenyomva bekapcsolhatja a kijelzőt. g"információ megjelenítése" (79. oldal) Egyszerűsített kijelző Átfogó kijelző b c d e :56 x10 [4032x3024,1/8] 4:3 RAW a x F mm ±0.0 ISO 100 WBAUTO A±0 G±0 j NATURAL 4:3 RAW f g h i j k 7 o n m l 1 Oldalkeret... g59. oldal 2 Nyomtatási előjegyzés Nyomtatandó példányszám... g109. oldal 3 Hangfelvétel... g86. oldal 4 Törlés elleni védelem... g87. oldal 5 Az akkumulátorok töltési szintje... g22. oldal 6 Dátum és idő... g7. oldal 7 Oldalarány...g59., 85. oldal 8 Pixelszám, tömörítési fok... g65. oldal 9 Képrögzítési mód... g65. oldal 0 Fájlszám a Képkocka száma b AF-keret... g52. oldal c Felvétel mód... g10., oldal d Expozíció korrekció... g43. oldal e Exponálási idő... g oldal f Rekeszérték... g oldal g Gyújtótávolság... g129. oldal (A gyújtótávolság kijelzése 1 mm-es egységenként történik.) h Vakuerősség vezérlése... g63. oldal i ISO-érzékenység... g46. oldal j Fehéregyensúly korrekció... g69. oldal k Kép mód... g72. oldal l Színtér... g105. oldal m Fehéregyensúly... g68. oldal n Fénymérés mód... g42. oldal o Hisztogram... g79. oldal 24

25 Az útmutatóban alkalmazott jelek A fényképezőgépen látható kezelőgomb ikonok megegyeznek a jelen útmutatóban szereplő kezelőgombokkal. Lásd: "A részegységek és a funkciók elnevezése" (g8. oldal) A jelen útmutatóban a j a vezérlőtárcsa elfordítását jelöli. A jelen útmutatóban a j a segédtárcsa elfordítását jelöli. A jelen útmutatóban a k a nyilakat jelzi. A fghi jelzi a nyilak fel, le, bal és jobb gombjait. Az útmutatóban az alábbi szimbólumokat használjuk. Alapszintű útmutató x Megjegyzések TIPPEK g Lényeges tudnivalók, amelyekkel a készülék meghibásodása, vagy működési zavarai elkerülhetőek. A jel olyan műveletek végrehajtásától is óv, amelyek minden esetben elkerülendők. A jel hasznos tudnivalók és tippek mellett áll, hogy a legtöbbet hozza ki fényképezőgépéből. A jel azokra az oldalakra utal, amelyeken részletes, illetve a témával kapcsolatos információt olvashat. Az útmutató használata A gyorsgombok, a témavezérlő, a részletes vezérlőpult és a menü ismertetése az útmutatóban az alábbiak szerint történik. "+" jelzi az egy időben végrehajtott műveleteket " " jelzi, hogy továbbléphet a következő lépésre. Példa: a fehéregyensúly beállítása Gyorsgomb Témavezérlő WB j Nyomja meg a WB gombot. i j: [WB] j Nyomja meg az i gombot, és a [WB] mód kiválasztásához forgassa el a vezérlőtárcsát. Gyors kezelési útmutató Részletes vezérlőpult Menü i INFO k: [WB] j Nyomja meg az i gombot, majd az INFO gombot, és a nyilak használatával válassza ki a [WB] módot. MENU [c] [X] [WB] j Nyomja meg a MENU gombot, majd válassza ki a [c] elemet, végül a [X] elemet a [WB] mód kiválasztásához. 25

26 Tartalomjegyzék Alapszintű útmutató 2 A fényképezőgép részegységeinek elnevezését, valamint az alapvető felvételkészítési és lejátszási műveleteket ismerteti. Előkészületek a fényképezésre...2 A doboz tartalma...2 A fényképezőgép előkészítése...3 Az objektív felszerelése a fényképezőgépre...5 Bekapcsolás...6 A dátum és a pontos idő beállítása...7 A részegységek és a funkciók elnevezése...8 Fényképezőgép...8 Gyors kezelési útmutató...10 Módválasztó tárcsa...10 Felvétel...12 Lejátszás/Törlés...14 Gyorsgombok...15 Témavezérlő...16 Részletes vezérlőpult...18 Menü...20 LCD-kijelző (Felvételkészítés)...22 LCD-kijelző (Lejátszás) Expozíció 37 A felvételkészítés szempontjából fontos expozíciófunkciók leírása. Ezen funkciók határozzák meg a kép fényerejének mérése alapján a rekeszértéket, az exponálási időt és az egyéb beállításokat. Programfelvétel...37 Felvétel rekesz-előválasztással...38 Felvétel záridő-előválasztással...39 Manuális expozíció...40 Bulb expozíció...41 Előzetes megjelenítés funkció...41 A fénymérés mód megváltoztatása...42 Expozíció korrekció...43 Felvétel készítése az expozíció korrekció hatásának összehasonlítása közben...43 AE-zár...44 AE expozíciósorozat...45 Az ISO-érzékenység beállítása...46 ISO-expozíciósorozat...47 Többszörös exponálás...47

27 2 Fókuszálás és felvételkészítési funkciók 49 A téma és a fényképezési körülmények szempontjából optimális fókuszálási módszerek leírása AF-mód kiválasztása S-AF (egyetlen AF) C-AF (folyamatos AF) MF (kézi fókusz) Az S-AF és az MF mód egyidejű használata (S-AF+MF) C-AF+TR (AF TRACKING) AF-keret kiválasztása AF-keret mód regisztrálása Nagyított képmegjelenítés Az arcfelismerés funkció használata Sorozatfelvétel Önkioldóval készített felvételek Képstabilizátor A fénykép oldalarányának beállítása Panoráma-fényképezés Vakus fényképezés A vaku mód beállítása Vakuerősség vezérlése Expozíciósorozat vakuval Képrögzítési mód, fehéregyensúly és felvétel mód 65 A digitális fényképezőgépekre jellemző képbeállítási funkciók leírása. A képrögzítési mód beállítása Rögzítési formátumok A képrögzítési mód beállítása A fehéregyensúly kiválasztása Az automatikus/előre beállított/egyénileg beállított fehéregyensúly alkalmazása WB-korrekció A gyorskereső fehéregyensúly beállítása Felvétel készítése a fehéregyensúly hatásának összehasonlítása közben WB expozíciósorozat Kép mód Gradáció (szürkelépcső)

28 4 Mozgóképek készítése 74 A mozgókép készítésének módját és funkcióit írja le. Mozgókép készítése Mozgóképkészítés beállításainak módosítása Hatások hozzáadása mozgóképhez A képrögzítési mód beállítása Hangrögzítés mozgókép rögzítése közben Állóképek automatikus készítése a mozgókép rögzítésének vége után Lejátszási funkciók 77 A képlejátszási funkciók leírása. Egy kép visszanézése/közelkép-megjelenítés Többképes megjelenítés/naptár kijelzés Információ megjelenítése Diavetítés Az állóképek elforgatása Mozgókép lejátszása Lejátszás TV-készüléken Állóképek szerkesztése Többrétegű kép Képek írásvédelme Képek törlése Beállítási funkciók 90 A fényképezőgép használatához kapcsolódó alapvető beállításokat írja le. Setup menü X (Dátum/idő beállítás) W (A kijelző nyelvének megváltoztatása) s (A kijelző fényerejének beállítása) REC VIEW c MENU DISPLAY FIRMWARE A fényképezőgép beállításainak visszaállítása

29 7 A fényképezőgép testreszabása 93 A fényképezőgép beállításaihoz tartozó testreszabási lehetőségek ismertetése. R AF/MF AF MODE AF AREA P SET UP RESET LENS BULB FOCUSING FOCUS RING MF ASSIST S BUTTON/DIAL DIAL FUNCTION DIAL DIRECTION AEL/AFL AEL/AFL MEMO ; FUNKCIÓ FUNCTION MY MODE SETUP BUTTON TIMER A n FUNCTION T RELEASE RLS PRIORITY S/RLS PRIORITY C U DISP/8/PC HDMI VIDEO OUT SLEEP USB MODE LIVE VIEW BOOST g FACE DETECT INFO SETTING VOLUME LEVEL GAUGE MOVIE R EVF ADJUST

30 30 V EXP/e/ISO EV STEP METERING AEL Metering ISO ISO STEP ISO-AUTO SET ISO-AUTO BULB TIMER ANTI-SHOCK z BRACKETING W # CUSTOM FLASH MODE w #X-SYNC #SLOW LIMIT w+f X K/COLOR/WB NOISE REDUCT NOISE FILTER WB ALL > COLOR SPACE SHADING COMP K SET PIXEL COUNT Y RECORD/ERASE QUICK ERASE RAW+JPEG ERASE FILE NAME EDIT FILENAME PRIORITY SET dpi beállítás Z K UTILITY PIXEL MAPPING EXPOSURE SHIFT f WARNING LEVEL LEVEL ADJUST

31 8 Nyomtatás 109 A képek nyomtatásának ismertetése. Nyomtatási előjegyzés (DPOF) Nyomtatási előjegyzés Egy képkocka előjegyzése Összes képkocka előjegyzése A nyomtatási előjegyzések adatainak visszaállítása Közvetlen nyomtatás (PictBridge) A fényképezőgép nyomtatóhoz történő csatlakoztatása Egyszerűsített nyomtatás Nyomtatás más nyomtatási beállítások segítségével Az OLYMPUS Master szoftver használata 116 Tudnivalók arról, hogyan töltheti számítógépre és tárolhatja a fényképezőgép memóriájában található felvételeket. Folyamatábra A mellékelt OLYMPUS Master szoftver használata Mi az OLYMPUS Master? A fényképezőgép számítógéphez történő csatlakoztatása Az OLYMPUS Master szoftver indítása A fényképezőgép felvételeinek számítógépen történő megjelenítése Képek letöltése és mentése A fényképezőgép és a számítógép szétkapcsolása Állóképek megjelenítése Képátvitel a számítógépre OLYMPUS Master használata nélkül Felvétel készítési tippek és karbantartás 121 Hibaelhárítás és karbantartási tudnivalók. Felvétel készítési tippek és tájékoztató Hibakódok A fényképezőgép karbantartása A fényképezőgép tisztítása és tárolása Képpont feltérképezés A képfeldolgozási funkciók ellenőrzése

32 11 Információ 127 Információk az opcionális tartozékokról, a fényképezőgép műszaki adatairól, valamint egyéb hasznos fényképezési tudnivalók. Alapvető tudnivalók a kártyáról A géphez használható kártyatípusok A kártya formázása Az akkumulátor és a töltő A töltő használata külföldön Cserélhető objektívek M.ZUIKO DIGITAL cserélhető objektívek A rendszer áttekintése M.ZUIKO DIGITAL objektívek műszaki adatai Az elektronikus kereső (külön megvásárolható) használata Programvonal diagram (P mód) Vakuszinkronizálás és exponálási idő Expozíció figyelmeztető jelzései A felvételkészítési módokhoz köthető vakumódok Fehéregyensúly színhőmérséklet Rögzítési mód és fájlméret/a tárolható állóképek száma A Saját mód beállítás és az Egyéni visszaállítás beállítás keretében regisztrálható funkciók Menütérkép Műszaki adatok BIZTONSÁGI TUDNIVALÓK Tárgymutató

33 A funkciók áttekintése Felvétel Felvételek készítése automatikus beállításokkal A készüléknek nem sikerül fókuszálni Fókuszálás egy területre A beállított hatás ellenőrzése felvétel készítése előtt Az akkumulátor hasznos élettartamának meghosszabbítása Az elkészíthető felvételek számának növelése Felvétel készítése kedvezőtlen fényviszonyok mellett vaku használata nélkül Állítsa a módválasztó tárcsát A állásba, és kezdje meg a felvételek készítését. Használja a fókuszrögzítés funkciót. Válassza ki az AF-keretet, és készítse el a felvételt. A minimális fényképezési távolság az objektívtől függ. Távolodjon el a témától az objektív minimális fényképezési távolságára, és készítse el a felvételt. A fényképezőgép az autofókusz használatakor esetenként nehezen fókuszál a témára. A fókusztávolság rögzítéséhez előzetesen zárja a fókuszt a téma pozíciójában, vagy használja az MF funkciót. Jelölje ki az AF-keretet, és készítse el a felvételt a kívánt AF-kerettel. Ellenőrizze a fókuszt, és állítsa be a képet az MF-funkció segítségével egy felnagyított képen. Használja az MF funkciót. Hasznos lehet a fókuszálás során felnagyított kép a téma megjelenítésének használatakor. A felvételt úgy is elkészítheti, hogy a kijelzőn több téma látható, hogy összehasonlíthassa a fehéregyensúlyt és az expozíciókorrekciót. Az előzetes megjelenítés funkció használatával ellenőrizheti a mélységélességet a kijelölt rekeszértéknél. A [TEST PICTURE] funkcióval az LCD-kijelzőn úgy ellenőrizheti a képet, hogy nem rögzíti a memóriakártyára. Ha csak félig nyomja le a kioldó gombot és hosszú ideig nézi vissza a képeket, nagyon lemerítheti az akkumulátort. Ezen műveletek korlátozott használatával meghosszabbíthatja az akkumulátor hasznos élettartamát. Állítsa be a [SLEEP] módot, hogy a fényképezőgép gyorsabban kapcsoljon készenléti állapotba. Csökkentse a pixelszámot és a tömörítési fok beállításait. Nagyobb ISO-érzékenység beállítása. 10. oldal 50. oldal 52. oldal 129. oldal 50. oldal, 122. oldal 52. oldal 54. oldal 50. oldal, 54. oldal 43. oldal 41. oldal 97. oldal k 100. oldal 65. oldal, 106. oldal 46. oldal 33

34 Felvételek készítése anélkül, hogy a fehér túl fehérnek, vagy a fekete túl sötétnek tűnne Egytónusú felvételek készítése Felvételek készítése háttérfényben levő témákról A sötét hátterű témák világosítása Felvétel készítése homályos háttérrel Felvétel készítése mozgásban lévő téma megállításával vagy mozgás érzetének keltése Helyes színeket tartalmazó felvételek készítése Olyan felvételek készítése, ahol a fehér fehérnek, a fekete feketének látszik Készítsen egy képet, és ellenőrizze a hisztogramot. Készítsen felvételt, és ellenőrizze az exponálási idő és a rekeszérték kijelzőjét. Ha valamelyik villog, az optimális expozíciót még nem érte el. Állítsa a gradáció beállítását [AUTO] állásba. A nagy kontrasztkülönbségű területtel rendelkező témákat a készülék automatikusan beállítja. Állítsa be az expozíció korrekciót. A [PICTURE MODE] módot állítsa [MONOTONE] beállításúra. Az egytónusú képeket fekete-fehér, szépia, bíborvöröses, kékes és zöldes árnyalatban készítheti el. A rögzített képek fekete-fehér vagy szépia tónusú képekké szerkeszthetők. A művészeti szűrőt állítsa [GRAINY FILM] beállításúra. Állítsa a gradáció beállítását [AUTO] állásba. Spot fényméréssel lemérheti a kép középső részén található téma expozícióját. Ha a téma nincs a kép közepén, az AE-zárral rögzítheti az expozíciót, majd módosítva a beállítást elkészítheti a felvételt. A képet [SHADOW ADJ] funkcióval, a [JPEG EDIT] menüben állíthatja be. Az A (rekesz-előválasztás) móddal a lehető legjobban lecsökkentheti a rekeszértéket. A hátteret elmosódottabbá teheti, ha a témáról egész közelről készít felvételt. A felvételkészítéshez használja az S (záridő-előválasztás) módot. A fehéregyensúlyt állítsa be a fényforrásnak megfelelően. A beállításokon végezhet finom módosításokat is. A WB expozíciósorozat használatával 3-9 képet készíthet, amelyek különböző fehéregyensúlybeállításokat használnak az egyes felvételeken. Ezáltal felvételeit úgy készítheti el a kívánt fehéregyensúllyal, hogy nem végez finom módosításokat a beállításokon. A spot fénymérést állítsa csúcsfény vagy árnyék szabályozásúra. Ha a téma nincs a kép közepén, az AE-zárral rögzítheti az expozíciót, majd módosítva a beállítást elkészítheti a felvételt. Állítsa be az expozíció korrekciót. Hasznos lehet az AE-expozíciósorozat használata, ha nem biztos az expozíció korrekció értékében. A motívumprogram módot állítsa [HIGH KEY] vagy [LOW KEY] beállításúra, és készítse el a felvételt. 23. oldal oldal, 136. oldal 73. oldal 43. oldal 72. oldal 85. oldal 11. oldal 73. oldal 42. oldal, 44. oldal 85. oldal 38. oldal 39. oldal 68. oldal 71. oldal 42. oldal, 44. oldal 43. oldal, 45. oldal 11. oldal 34

35 Zajmentes felvételek készítése Az LCD-kijelző optimalizálása Elmozdulás csökkentése Felvételkészítés a fényképezőgép vízszintes helyzetének ellenőrzésével A [NOISE REDUCT.] funkciót állítsa [AUTO] vagy [ON] állapotúra. Sötét helyeken a felvétel készítéséhez állítsa a [NOISE FILTER] eszközt [HIGH] beállításra. Beállíthatja az LCD-kijelző fényerejét. A téma megjelenítése funkció használata során állítsa a [LIVE VIEW BOOST] beállítását [ON] állapotúra, hogy jobban láthatóvá váljon a téma, azonban az expozíció ne tükröződjön az LCD-kijelzőn. Állítsa be az LCD-kijelző kikapcsolásához, ha optikai keresőt (külön megvásárolható: VF-1) használ. Állítsa be a képstabilizáló funkciót. A kioldó gomb lenyomása közben tartsa erősen a fényképezőgépet. Hosszú záridőnél biztosítsa a fényképezőgép stabilitását állvány használatával vagy ehhez hasonló módon. Használja a külső vakukat. A motívumprogram módot állítsa [DIS MODE] állapotúra. Nagyobb ISO-érzékenység beállítása. Az [AUTO] beállítás használatakor állítsa az [AUTO] felső határát magasabb értékre. Az önkioldó használatával csökkentheti a fényképezőgép elmozdulását, amely a kioldó gomb megnyomásakor keletkezhet. Megjelenítheti a vízszintezőt, és ellenőrizheti, hogy a fényképezőgép vízszintes-e. A téma megjelenítése képernyőn jelenítse meg a vonalazást. Komponálja meg a felvételt úgy, hogy a téma és a vonalazás vízszintesen és függőleges illeszkedjen oldal 105. oldal 90. oldal 101. oldal 97. oldal 57. oldal 13. oldal 61. oldal 11. oldal 46. oldal, 103. oldal 57. oldal 101. oldal 23. oldal 35

36 Lejátszás A kép megjelenítése a felvétel készítését követően A kép megjelenítése felvételkészítés után és a szükségtelen képek törlése A téma ellenőrzése, hogy a fókuszban van-e A kívánt kép gyors keresése A képek megtekintése TV-készüléken Beállítások Beállítások mentése A menükijelző nyelvének megváltoztatása Nem minden funkció áll vissza a gyári alapbeállításokra a [RESET] funkció használatakor Állítsa be a [REC VIEW] beállítást. Megadhatja, hogy a kép hány másodpercig jelenjen meg. Állítsa a [REC VIEW] beállítását [AUTO q] állásba. A felvétel elkészítése után a fényképezőgép automatikusan lejátszás módba kapcsol, így törölheti a képet. Használja a kép nagyított megjelenítését a téma fókuszának ellenőrzéséhez. A többképes megjelenítés használatával képes megjelenítésben kereshet. A naptárkijelzéssel dátum szerint kereshet a felvételek között. Az AV-kábellel vagy a HDMI-minikábellel (kereskedelmi forgalomban kapható) játszhatja le a TV-készülékén a rögzített képeket. A képeket megtekintheti diavetítésként is. Két fényképezőgép-beállítást regisztrálhat a [CUSTOM RESET] menüben. Még a beállítások módosítása után is visszatérhet a regisztrált értékükre a beállítások visszaállításával. A [MY MODE SETUP] (Saját mód beállítás) menüben legfeljebb két aktuális beállítást regisztrálhat. A Saját mód beállítást rendelje hozzá a < gombhoz, így könnyen használhatja ezt a funkciót felvételkészítés közben is. Módosíthatja a kijelző nyelvét. A következő funkciók nem állnak vissza a gyári alapbeállításokra a [RESET] használatával Az adott beállítások módosításához használja a menüt. Az alapértelmezett beállításokat ellenőrizheti a "Menütérkép" (g141. oldal) szakaszon belül. RESET1, RESET2 (Egyéni visszaállítás)/ PICTURE MODE/X/W/s/DIAL FUNCTION/ DIAL DIRECTION/MY MODE SETUP/VIDEO OUT/ ISO-AUTO/>/EDIT FILENAME/dpi SETTING/ EXPOSURE SHIFT/f WARNING LEVEL 91. oldal 91. oldal 77. oldal 78. oldal 78. oldal 83. oldal 92. oldal 98. oldal 90. oldal 92. oldal, 140. oldal 36

37 1 Expozíció Programfelvétel A fényképezőgép automatikusan beállítja az optimális rekeszértéket és az exponálási időt a téma fényerejének megfelelően. Állítsa a módválasztó tárcsát a P állásba. A kijelzőn megjelenik az exponálási idő és a rekeszérték. Felvétel mód Az LCD-kijelző P AF megerősítő jel 1 Expozíció Exponálási idő L N 250 F Rekeszérték Programeltolás (%) A vezérlőtárcsa (vagy segédtárcsa) P módba történő elforgatásával módosíthatja a rekeszérték és az exponálási idő beállítását, miközben az optimális expozíció változatlan marad. g"programvonal diagram (P mód)" (135. oldal) A programeltolás beállítás nem törlődik a felvételkészítés után. A beállítások törléséhez forgassa el a vezérlőtárcsát. (vagy segédtárcsát), amíg az LCD-kijelző felvételi mód % jelzője P jelzésre nem változik. Másik lehetőségként kapcsolja ki a készüléket. Vaku használatakor a programeltolás nem működik. Programeltolás Ps L N 250 F TIPPEK A kijelzőn villog az exponálási idő és a rekeszérték. j Az optimális expozíció nem lehetséges. Részletesen lásd a "Expozíció figyelmeztető jelzései" (g136. oldal)-ben. 37

38 Felvétel rekesz-előválasztással A fényképezőgép a választott rekeszértékhez automatikusan beállítja a megfelelő exponálási időt. Ha kinyitja a rekeszt (csökkenti a rekeszértéket), a gép kisebb tartományon belül fókuszál (kisebb mélységélesség) és homályos hátterű képet készít. A rekesz zárásával (a rekeszérték növelésével) a fényképezőgép nagyobb tartományon belül fog fókuszálni. Alkalmazza ezt a módot, amennyiben módosítani szeretné a hátteret. 1Expozíció Ha a rekeszérték (az F-szám) csökken Ha a rekeszérték (az F-szám) növekszik Állítsa a módválasztó tárcsát A állásba, a rekeszérték beállításához pedig forgassa el a vezérlő-, vagy a segédtárcsát. A Zárja a rekeszt (az F-szám növekszik). 250 F5.6 L N 38 Rekeszérték Nyitja a rekeszt (az F-szám csökken) TIPPEK A mélységélesség ellenőrzése a választott rekeszértékkel: j Lásd az "Előzetes megjelenítés funkció" (g41. oldal) című részt. Az expozíciófinomítási intervallum módosítása: j 1/3 Fé, 1/2 Fé vagy 1 Fé lépésközönként állítható. g"ev STEP" (102. oldal) Az exponálási idő villog: j Az optimális expozíció nem lehetséges. Részletesen lásd a "Expozíció figyelmeztető jelzései" (g136. oldal)-ben. 38

39 Felvétel záridő-előválasztással A fényképezőgép a választott exponálási időhöz automatikusan beállítja a megfelelő rekeszértéket. Állítsa be az exponálási időt az elérni kívánt hatásnak megfelelően. Rövidebb exponálási idővel éles képeket készíthet mozgó témákról; hosszabb exponálási idővel homályossá válik a mozgó téma, a sebesség vagy mozgás érzetét keltve. Állítsa be az exponálási időt az elérni kívánt hatásnak megfelelően. A rövid exponálási idő befagyaszthatja a mozgást, de elmosódás nélkül. A hosszabb exponálási idővel fényképezett gyors jelenet elmosódottá válik. Az elmosódottság dinamikus mozgás benyomását kelti. 1 Expozíció Állítsa a módválasztó tárcsát S állásba, az exponálási idő beállításához pedig forgassa el a vezérlőtárcsát (vagy segédtárcsát). S Rövidebb exponálási idő 250 F5.6 L N 38 Exponálási idő Hosszabb exponálási idő TIPPEK Ha elmosódott a kép: j Makró és teleobjektíves felvételeknél megnő a fényképezőgép bemozdulásának veszélye, amely tönkreteheti a képet. Állítsa az exponálási időt rövidebbre vagy a gép rögzítésére használjon egy- vagy fényképezőgép állványt. j Hosszú exponálási idő esetén nagyobb a kockázata a fényképezőgép elmozdulásának. Az elmozdulás hatása a képstabilizátorral csökkenthető. g"képstabilizátor" (57. oldal) Az expozíciófinomítási intervallum módosítása: j 1/3 Fé, 1/2 Fé vagy 1 Fé lépésközönként állítható. g"ev STEP" (102. oldal) A rekeszérték villog: j Az optimális expozíció nem lehetséges. Részletesen lásd a "Expozíció figyelmeztető jelzései" (g136. oldal)-ben. 39

40 Manuális expozíció A rekesz és az exponálási idő kézi beállítására alkalmas. Az expozíciós szint jelző segítségével ellenőrizhető a megfelelő expozíciótól való eltérés. Ez az üzemmód teret ad a kreativitásnak, mivel bármilyen beállítást lehetővé tesz a helyes expozíciótól függetlenül. Állítsa a módválasztó tárcsát M állásba, az érték beállításához pedig forgassa el a vezérlőgombot. 1Expozíció Rekeszérték: Az érték beállításához forgassa el a segédtárcsát. Exponálási idő: Az érték beállításához forgassa el a vezérlőtárcsát. A meglévő rekeszértékek skálája az objektív típusától függ. Az exponálási idő beállítható 1/ mp. értékre vagy a [BULB] programra. Zajos kép Hosszú exponálási idő esetén a kijelzőn látható kép zajossá válhat. Ez a jelenség akkor tapasztalható, ha áram kerül a képalkotó egység azon részeibe, amelyeket rendszerint nem ér fény. Ennek következtében megemelkedik a képalkotó eszköz vagy az ahhoz tartozó meghajtó áramkör hőmérséklete. Ez akkor is előfordulhat, ha a kép hőnek kitett környezetben magas ISO-beállítással készül. A zajhatás mérséklésére a fényképezőgép aktiválja a zajcsökkentő funkciót. g"noise REDUCT." (104. oldal) TIPPEK Ha elmosódott a kép: j Célszerű a gépet egy- vagy háromlábú fényképezőgép állványra helyezni, ha a fényképezés hosszú exponálási idővel történik. j Hosszú exponálási idő esetén nagyobb a kockázata a fényképezőgép elmozdulásának. Az elmozdulás hatása a képstabilizátorral csökkenthető. g"képstabilizátor" (57. oldal) Az expozíciófinomítási intervallum módosítása: j 1/3 Fé, 1/2 Fé vagy 1 Fé lépésközönként állítható. g"ev STEP" (102. oldal) A vezérlő- és segédtárcsa műveletei közötti váltás: j Módosíthatja a vezérlő és segédtárcsára beállított funkciókat. g"dial FUNCTION" (95. oldal) x Megjegyzések Az expozíciókorrekció M módban nem működik. 40
