2 ELŐADÁS ANYAGA Zajcsökkentő falak Egyéni zajcsökkentés Zajtérképek

3 Közúti közlekedés zajcsökkentési lehetőségei Fő típusok: Földanyagú gát Beton Fabeton Fa Átlátszó falak (műanyag, üveg) Fém Tégla és kőfal Bio-falak

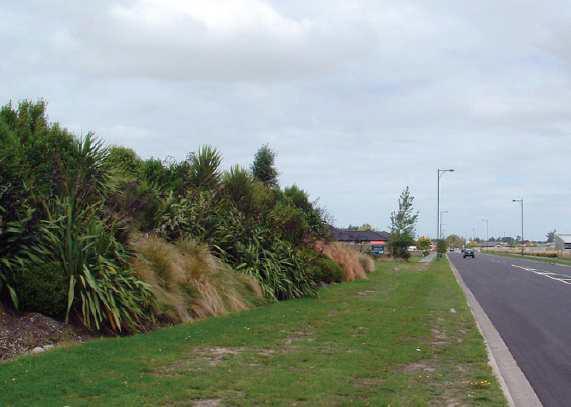

4 Földanyagú gátak nagy területigényt beépíthető növényzettel, ezáltal a tájba történő vizuális beillesztése is sokkal egyszerűbb olcsóbb, ha a megfelelő mennyiségű és minőségű töltésanyag a helyszínen rendelkezésre is áll jó növényzet kiválasztása esetén a fenntartás is minimalizálható a töltés tetején létesített kerékpárút közösségi szempontból pozitív hatású

5 Földanyagú gátak Előnyök: Az útépítés során keletkező fölösleges talajtömeget nem szükséges elszállítani, ugyanis a töltésépítés során könnyedén felhasználható. Akusztikailag és vizuális értelemben véve is sokkal kellemesebb hatásúak, mint a többi zajvédő fal. A vandalizmussal egyáltalán nem kell foglalkozni (rongálás, graffiti, stb.). A gát rézsűi egyszerűen burkolhatóak a növényzettel, míg a gáttető igény szerint tovább is fejleszthető (kerékpárút, hófogó erdősáv, stb.).

6 Földanyagú gátak Hátrányok: Lényegesen nagyobb a helyigényük, mint a többi zajvédő falnak, így az alkalmazásuk az esetek többségében csak külterületen lehetséges. Füvesítés vagy esetlegesen helytelenül megtervezett és/vagy végrehajtott beültetés esetén jóval nagyobb a fenntartási munka.

7 Beton Népszerű, mert több az előnye mint a hátránya Két típusa van: elnyelő: porózus vagy faforgáccsal kombinált, Leier Durisol - fabeton visszaverő típusú: sima felület

8 Beton Előnyök: Rugalmas a tervezési folyamata. Igény esetén egyesíthető a különböző védelmi célt szolgáló útelemekkel, lehet zajcsillapító és forgalombiztonsági elem egyszerre. Kedvező akusztikai és vízzárósági tulajdonságok. A felületének tisztítása egyszerű (általános tisztítás, graffiti eltávolítás.

9 Beton Előnyök: Időjárásálló anyag. Hosszú a tervezési élettartam, akár 100 év. Egyszerűen elkészíthető a graffiti ellen védő bevonat. A falelemek gyártása során lehetőség van újrahasznosított anyagok felhasználására (cement, fa, üveg, stb.). Olcsó.

10 Beton Előnyök: Az előre gyártott betonelemes technológiának köszönhetően jóval egyszerű az összeszerelés és a sérült panelek cseréje is. A közbenső acéloszlopok segítségével könnyen lehet akár dőlésszöget is beállítani. Variálható, rengeteg felület és forma megvalósítható.

11 Beton Hátrányok: Az egyszerű sima felület nyomasztó hatást kelt, ezáltal nehezebb a környezetbe illesztése. Nem esztétikus. Vizuálisan nagy tömeget jelent. Helyszíni készítéssel a megfelelő minőség biztosítása jóval nehezebb.

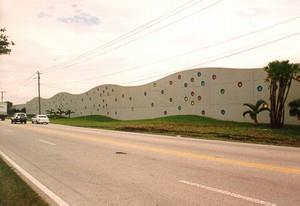

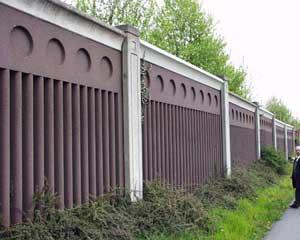

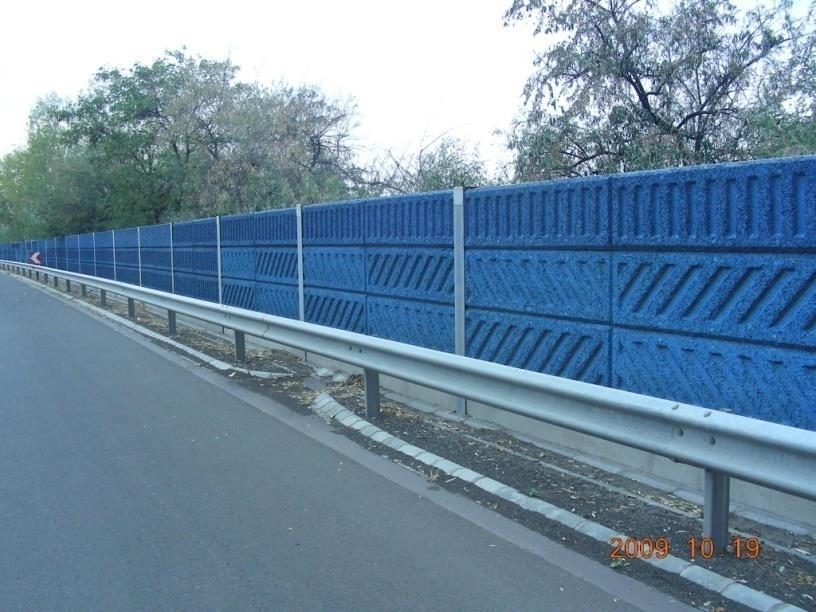

12 Beton

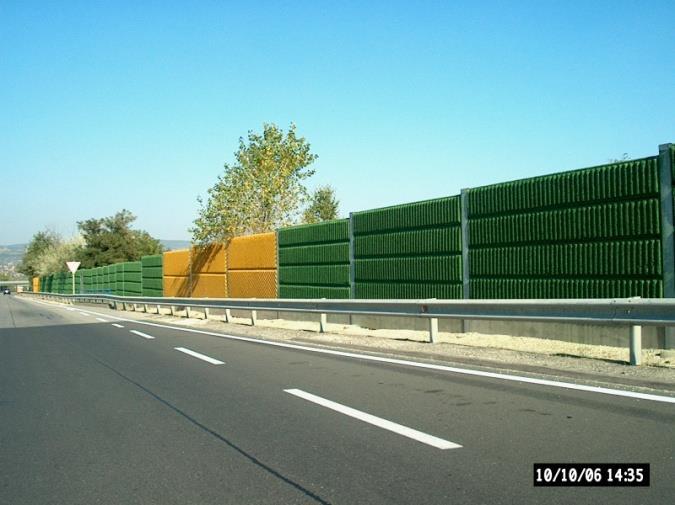

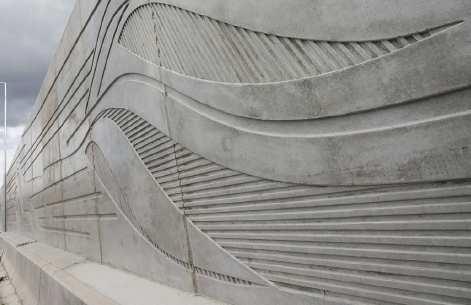

13 Beton

14 Fabeton A zajforrás felöli oldalon fagyapot réteg kerül elhelyezésre, míg a fal belsejében akusztikai és szilárdsági előírásoknak megfelelő szigetelő anyag kerül beépítésre. A panel hátoldala cementkötésű falapokból áll, a hézagmentes fafonatnak elsődlegesen esztétikai funkciója van.

15 Fabeton A Leier Durisol speciális, préselt technológiával előállított zajvédő fal, mely 13 cm széles fix betonmaggal rendelkezik. Felülettől függően db hangelnyelési, míg közel 30 db léghanggátlási képességgel rendelkezik. A fapanelek légáteresztő kialakításúak, míg a betonmagnak köszönhetően védettek a vandalizmussal szemben. A nagy hanggátláson túl kiváló hő-és hangszigetelési tulajdonságokkal rendelkeznek.

16 Fabeton A jó légáteresztő képességnek köszönhetően nem képződik penész a felületen, nem korrodálódik és nehezen éghető. Az elemes technológiából adódik az az előny is, hogy sokféle mintázat és színvariáció alakítható ki, így rendkívül változatos felületek keletkezhetnek. A vasúti tervezésnél hazánkban az esetek többségében csak ilyen fabeton falakat alkalmaznak.

17 Közúti közlekedés zajcsökkentési lehetőségei Előny jó léghanggátlási mutatók könnyen és gyorsan telepíthető könnyen szállítható egyszerűen javítható falszakaszok Hátrány viszonylag magas ár

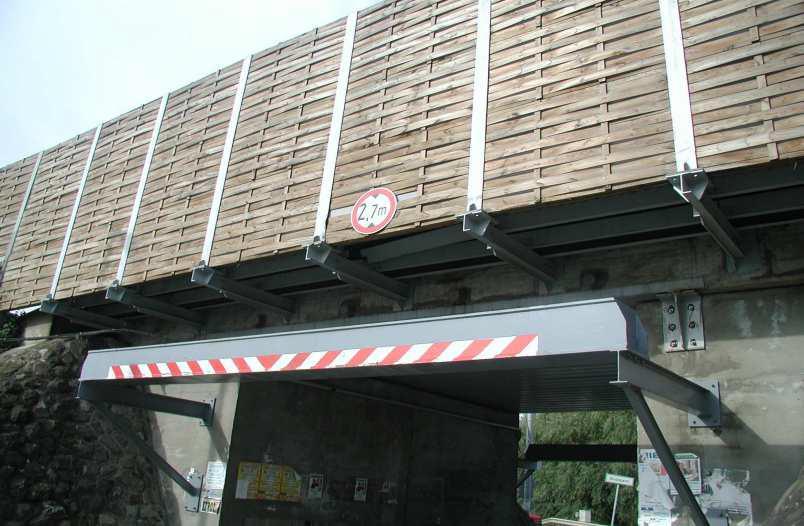

18 Fa Tájba illesztés egyszerű, kedvező vizuális hatás. Sok hátrányos tulajdonsága van, ezért nagyobb szakaszok esetén csak szűk körben alkalmaznak csupán faelemekből álló zajvédő falat. Gyakran alkalmazzák kisebb lakóházak védelmére ( kerítésként ).

19 Fa Előnyök: Tájba illesztése rendkívül egyszerű Egyszerű és gyakran könnyedén elvégezhető tervezési folyamat. A megfelelő kezelés meghosszabbíthatja a fa tervezési élettartamát. Esztétikailag gyakran ajánlott azoknak a lakosoknak, akiket zavarnak a zajvédelmi létesítmények. Viszonylag gyors építési idő.

20 Fa Hátrányok: Gyakran építik egyszerűen csak ingatlant határoló kerítési stílusban, mely nem igazán felel meg a zajvédő falakkal szemben támasztott akusztikai követelményeknek. A rossz minőségű faanyagnak, a silány tervezésnek, és a nem megfelelő kivitelezésnek köszönhetően jelentősen lerövidül a tervezési élettartam.

21 Fa Hátrányok: A tisztítása, ide tartozván a graffiti eltávolítása is rendkívül bonyolult, a felület állandó újrafestése rövid időn belül gazdaságtalanná válik. A beépítendő faelemek számtalan kezdeti hibával rendelkezhetnek, építés illetve a használat során megsérülhetnek, ezek következtében nyílások és repedések keletkezhetnek).

22 Fa Hátrányok: A talaj hatására beindulhat a rothadás, ennek következtében szükséges a megfelelő szigetelési technikák alkalmazása

23 Átlátszó falak Jellemezhetők általános tulajdonságokkal is, ám anyaguk szerint egymástól különbözőjellemzőkkel rendelkeznek. Alkalmazásuk főként pozitív hatásokkal jár. Igaz, hogy viszonylag sok hátránnyal rendelkeznek, de ezek többsége odafigyelő tervezéssel, megfelelő fenntartással, illetve minimális többletköltségekkel egyszerűen javítható.

24 Átlátszó falak Általános előnyök: Nincs elszigetelő hatás a szomszédos épületek, területek láthatóvá válnak. Egyszerű a tájékozódás. A többi zajvédő falhoz képest jóval nagyobb a virtuális térnövelő hatása. Közbiztonsági szempontból jobb nincsenek kitakart területek.

25 Átlátszó falak Általános hátrányok: Drágább, mint a többi alternatíva. Vandalizmusra érzékeny, az üveg egyszerűen betörik, a felülete könnyen megkarcolódik (erősített elemek, különböző védelmi bevonatok alkalmazása). Bizonyos esetekben fényben tükröződő felületet képezhet, mely zavarhatja a vezetőket egyaránt vonatkozik a napsütésre és a fényszórókra (megfelelő tervezés).

26 Átlátszó falak Általános hátrányok: Bizonyos típusai tűzveszélyesek lehetnek (különös figyelmet kell fordítani a tűz keletkezésének megelőzésére, és a terjedésének mihamarabbi meggátlására). A szennyezőanyagok felhalmozódásával a panelek áttekinthetősége jelentősen leromlik (gyakoribb tisztítások). Érzékeny lehet az időjárásra és a hőmérséklet változásaira (anyag tulajdonságainak alapos ismerete, körültekintő tervezés, megelőzés). A lakóterületek magánszférája sérülhet

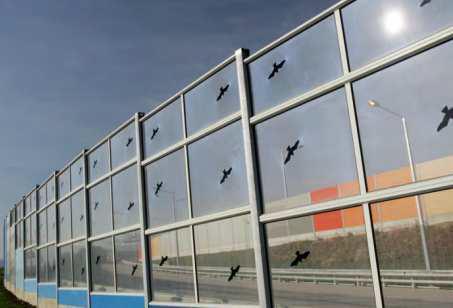

27 Átlátszó falak Általános hátrányok: A lakóterületek magánszférája sérülhet A madárbecsapódások veszélye megnőhet (piktogramok alkalmazása minden egyes panelen).

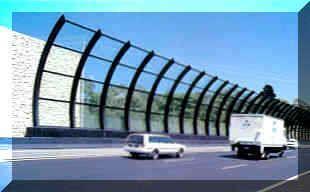

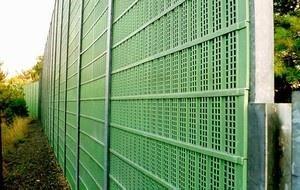

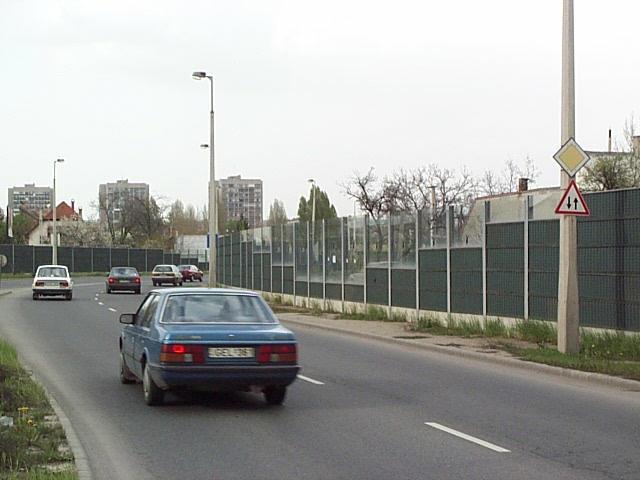

28 Átlátszó falak Polikarbonát Akril Üveg

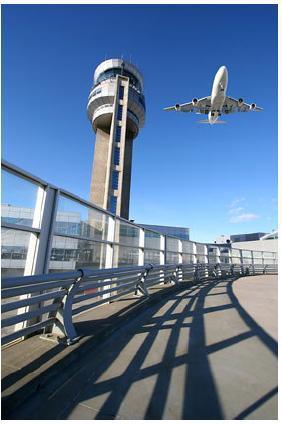

29 Átlátszó falak

30 Fém Kevésbé népszerűek, mert drágábbak, nehézkes a tájba illesztésük a bonyolultabb a felépítésük. Általában kettős felülettel rendelkeznek, a forgalom felőli rész perforált, míg a fal hátulja sima kialakítású. Ennek megfelelően főként hangelnyelőként kerülnek kialakításra.

31 Fém Előnyök: A nagy szerkezeti merevség ellenére viszonylag kis tömeggel rendelkeznek. Az előre gyártott elemek összeszerelése egyszerű. A különböző fa és beton zajvédő falaknál felsorolt előnyökkel is rendelkezik.

32 Fém Hátrányok: Nehezebb a környezetbe illeszteni. Figyelni kell a rozsdásodás kialakulásának megelőzésére. Magas hőmérséklet esetén akkora lehet a hőtágulása, mely már hatással lehet a fal hanggátló képességére A könnyűelemes panelek kevésbé ellenállóak a vandalizmussal szemben, ám a javításuk bonyolult és költséges.

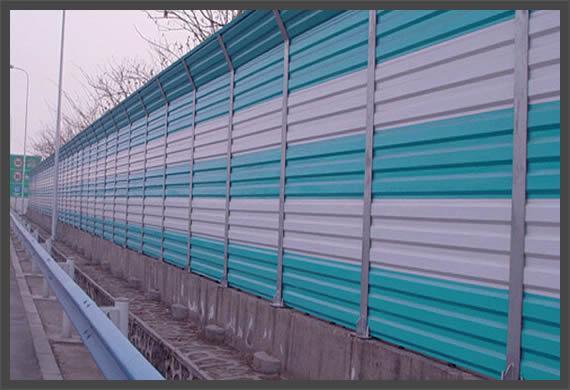

33 Fém

34 Tégla és kőfal Hosszú szakaszon történő alkalmazása ritka, inkább helyi jellegű zajproblémák megoldására alkalmazzák. A rendkívül változatos anyagfelhasználás következtében számtalan szín és forma kialakítása lehetséges. A tömör tégla építésű falak visszaverő tulajdonságúak, míg a perforált felületek elnyelőek.

35 Tégla és kőfal Előnye: Városi környezetben egyszerűbb a környezetbe illesztés. Minimális fenntartást igényel. Időjárás álló. Változatos szín és forma. Vandalizmussal szemben ellenálló. Hátránya: Körülményes építési folyamat. Hosszútávon történő építése gazdaságtalan.

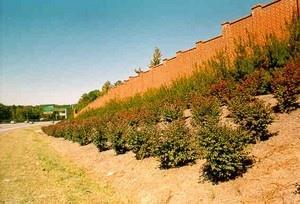

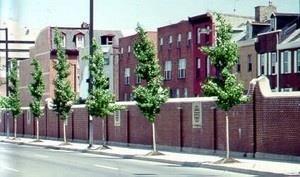

36 Tégla

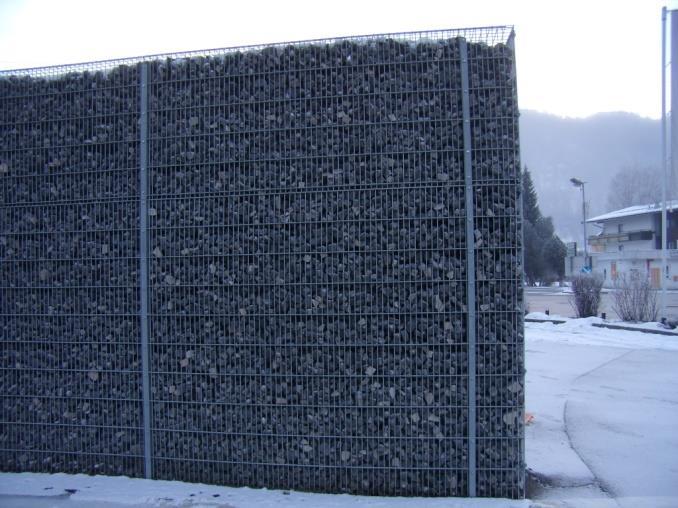

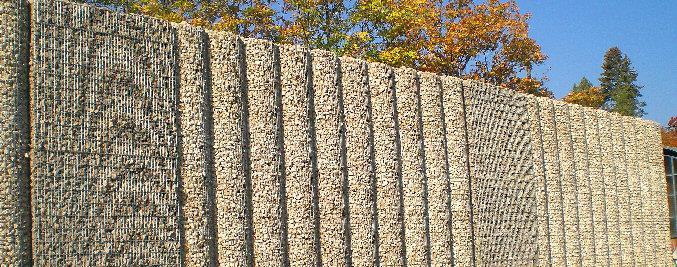

37 Kőfal

38 Bio-falak A Bio-falak a zajvédő falaknak egy olyan speciális típusa, melyben a természetes növények a szerkezet részét képezik. Ez a jelentős zöldfelület növekedés megkönnyíti a tájba illesztést, növeli a környezetvédelmet, ellenben folyamatos öntözést és karbantartást igényel. Leggyakrabban acél illetve beton vázrendszerre telepített, táptalajon növekvő növényzet szimbiózisa biztosít egyszerre zajvédelmet és esztétikai értéket környezetében.

39 Bio-falak acélváz növényzet öntözőcső táptalaj acélrács és geotextil talajszint alapozás föld beton/fa panelek növényzet

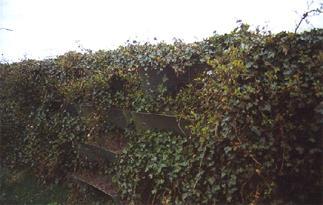

40 Bio-falak Előnye természetesnek hat növeli a zöldfelületet földtöltéshez képest kisebb helyigény Hátrány folyamatos karbantartás, öntözést igényel dús növényzet kialakulásához idő kell

41 Bio-falak

42 A jövő zajcsökkentő megoldásai Megújuló energia, fotovoltaikus elemek, napelemek

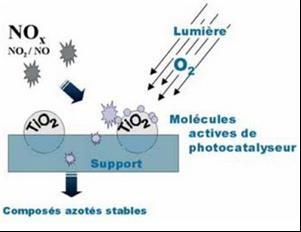

43 A jövő zajcsökkentő megoldásai Foto katalízis eljárás elvi sémája: Az eljáráskor a fény ultraibolya sugárzásának hatására a zajárnyékoló fal titán-dioxid-bevonata elektronokat szabadít fel, amely a levegő oxigénmolekuláját aktiválja. Az így aktivált oxigén a NOx-el reakcióba lépve stabil N vegyületet hoz létre, amelyet a zajárnyékoló falat bevonó anyag semlegesíteni tud. Ezt követően a zajárnyékoló fal felületéről a semlegesített anyag egyszerűen lemosható (például csapadékvízzel) Légszennyezés csökkentése. Szerves és szervetlen anyagok lebontását segíti öntisztulás. Antibakteriális és gombölő tulajdonságokkal rendelkezik.

44 Zajcsökkentés a vevőnél Többször használatos füldugó Olyan helyen ahol kevés szennyeződés éri Egyszerű használat Rendszeresen tisztítandó Tökéletesen illeszkedik a hallójáratba Többszöri felhasználás

45 Zajcsökkentés a vevőnél Hz közötti frekvenciatartományban hatásosak Egyszer használatos füldugó Olyan helyen ahol könnyen szennyeződik Minden egyes viselés után cserélni kell Kényelmes, puha, megbízható Szennyeződés nem jut be a fülbe csillapítása: 9-32 db

46 Zajcsökkentés a vevőnél

48 Zajcsökkentés a vevőnél Detektálható füldugó Olyan területen alkalmazzák, ahol környezeti szennyeződés könnyen a dugóra kerülhet, körülményes lenne az eltávolítás, és valamilyen irritációt okoz Konzervipar Élelmiszeripar Dohányipar Gyógyszergyártás Vegyipar

50 Zajcsökkentés a vevőnél Zajvédő fültok fejhallgatóhoz hasonló, félgömb/kagyló alakú tok helyezkedik a fülkagyló körüli felületre tok belsejében hangelnyelő anyag van 6 havonta kell cserélni a betétet csillapítása: 8-45 db

52 Zajcsökkentés a vevőnél Impulzus zajvédő fültokok Elektronikus sávszűrővel van egybeépítve. Lényege, hogy az impulzus, vagy erős zajokat 83 dba zajszinten levágja. A beépített külső mikrofon így a beszédhangokat és fontos jelzéseket átengedi, de a káros zajokat kiszűri. Kiváló kommunikációs lehetőséget biztosít, kiváló zajcsillapítás mellett.

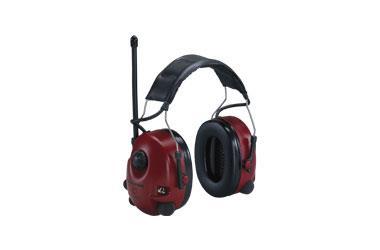

53 Zajcsökkentés a vevőnél URH rádió adóvevővel egybeépített fültok. Nagy területen, csarnokban, építési területen és daruknál biztosít kommunikációs lehetőséget a zaj elleni védelem mellett. Rádiótelefonhoz csatlakoztatható fültok. Modern világunk elengedhetetlen kelléke olyanok számára, akik telefonon kommunikálnak zajos környezetben.

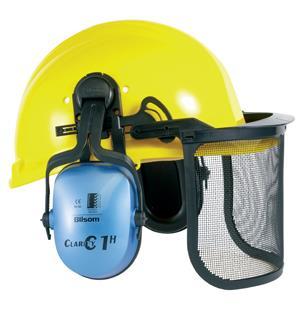

55 Zajcsökkentés a vevőnél Zajvédő sisak egész fejet lefedő sisak, a fülrészén külön zajvédő szerkezet van Komplett fejvédelmet nyújt csillapítása: db

57 Zajtérképek A zajtérkép a zajszintek valamilyen topográfiai rajzon történő ábrázolása. A zajterhelés bemutatása egy olyan kétdimenziós térképen, ahol a harmadik dimenzió a magasság rögzített. Meg kell különböztetni az általános tervezéshez használt, valamint stratégiai zajtérképeket.

58 Általános tervezéshez használt környezeti zajtérkép Zajterhelési térkép: különböző színekkel ábrázolja a zajterhelés mértékét. Általános zajvédelmi tervezéshez használt zajtérkép nappali (6-22 óra) és éjszakai (22-6 óra) megítélési időkre készülhet. 27/2008. (XII.3.) KvVM-EüM együttes rendeletben előírt határértékeket kell betartani.

59 Általános tervezéshez használt környezeti zajtérkép Zajtérkép sokféle célból készülhet: Egyfajta zajforrás területi szennyező hatásának vizsgálatához (pl. hogyan alakul egy-egy városrészen a közúti közlekedési zaj) Egy zajforrás környezetében kialakuló zajszintek jellemzésére (közlekedés, ipar) Adott terület általános zajhelyzetének bemutatására Egy üzemen belül a zajos üzemrészek feltárására Új beruházások esetén a hatásvizsgálat részeként a zajterhelés bemutatására (pl. bevásárlóközpont)

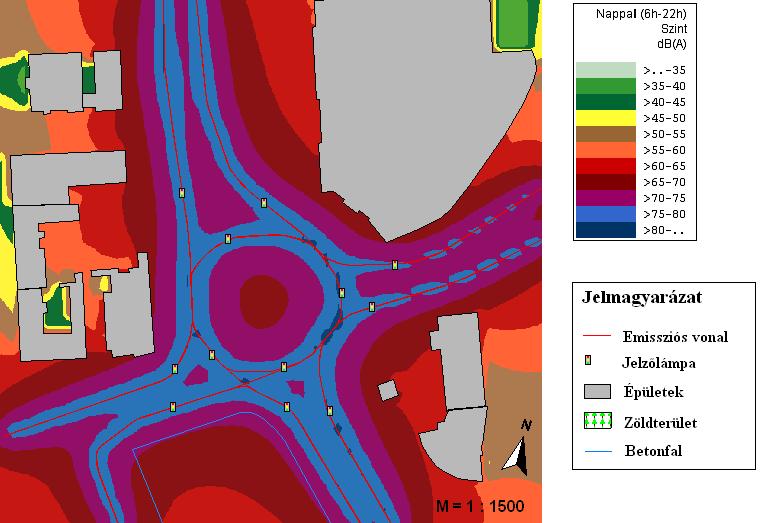

60 Példa Győri Árkád csomópont közúti közlekedésből származó nappali zajterhelése

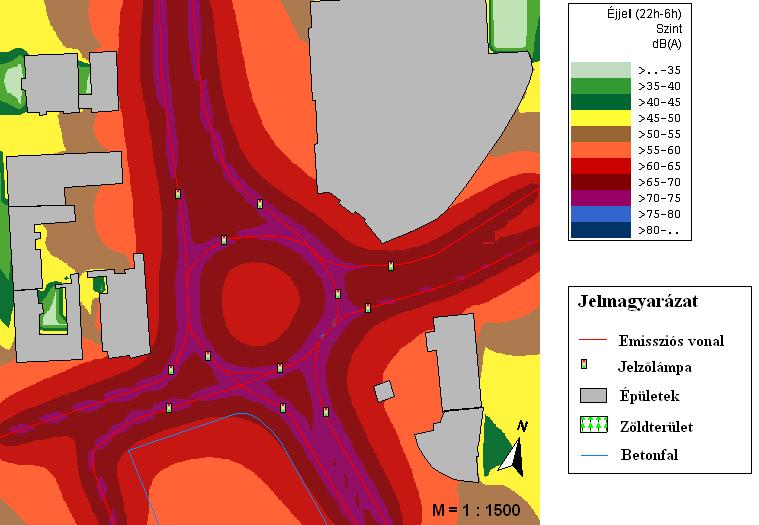

61 Példa Győri Árkád csomópont közúti közlekedésből származó éjszakai zajterhelése

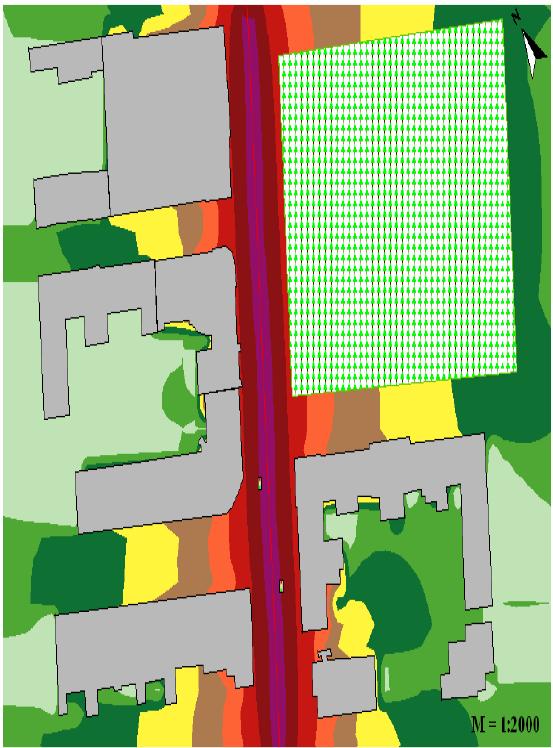

62 Példa Szent István út közúti közlekedésből származó nappali zajterhelése (Kiss 2007)

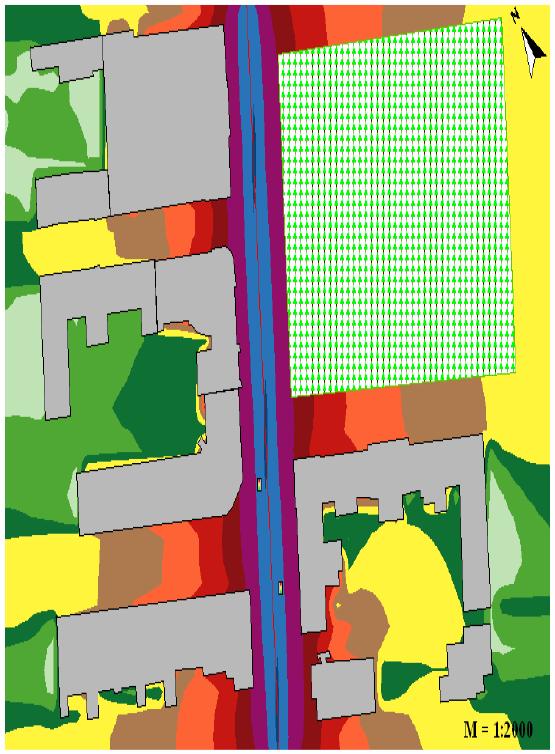

63 Példa Szent István út csomópont közúti közlekedésből származó éjszakai zajterhelése (Kiss 2007)

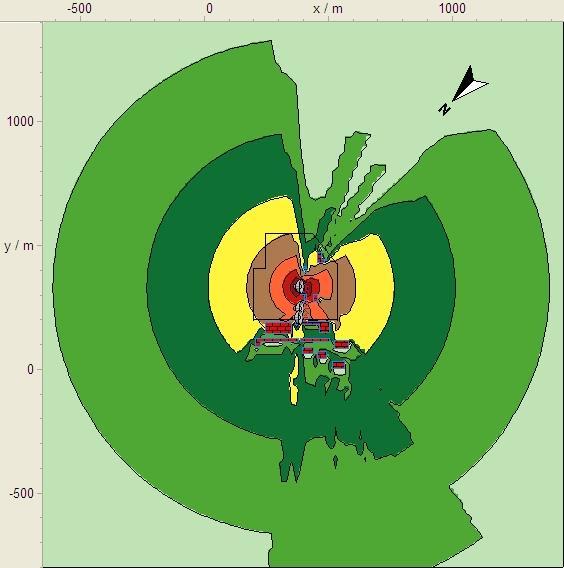

64 Példa Transzformátor alállomás nappali zajterhelése (Neer 2007)

65 Általános tervezéshez használt környezeti zajtérkép A térkép alapján csak azokat a területeket lehet kiszűrni, ahol a zaj nagy valószínűséggel túllépi a határértéket. Nem használhatók egy immissziós pontban egy adott zajforrásra vonatkozó határérték túllépés leolvasására.

66 Stratégiai zajtérkép Nincs megbízható és összehasonlítható adat Európában környezeti zajra vonatkozóan 2002/49/EK irányelvet a környezeti zaj értékeléséről és kezeléséről 280/2004. (X.20.) Kormány rendelet stratégiai zajtérkép készítésére vonatkozó előírásokat a 25/2004. (XII.20.) számú KvVM rendelet tartalmazza Stratégiai zajtérkép: adott területen belül a különféle zajforrásokból eredő zajnak való kitettség átfogó értékelését jelenti

67 Stratégiai zajtérkép A rendelet hatálya kiterjed Budapest és vonzáskörzetére a nél több lakosú városokra a fő közlekedési létesítményekre 8003/2008. (HÉ 46.) KHEM tájékoztató az évente 3 millió jármű áthaladásánál nagyobb forgalmat lebonyolító nagy forgalmú közutak évente szerelvénynél többet áteresztő nagy forgalmú vasútvonalak fő repülőterek listájáról a stratégiai zajtérkép és intézkedési terv készítésére kötelezett szervezetekről

68 Stratégiai zajtérkép Meglévő vagy előre jelzett zajhelyzetre vonatkozó adatok bemutatásának módja, ahol fel kell tüntetni a terhelési zajszinteket napi un. L den mutatóra, és éjszakai L éjjel mutatóra

69 Stratégiai zajtérkép a stratégiai küszöbértékek túllépésének eseteit (nem határérték, nem hagyományos hatósági eljárás alapját képezi) az adott területen a zajhatásnak kitett emberek számát az adott területen a zajhatásnak kitett lakóépületek/intézmények számát Csak a jelentősebb zajforrásokat veszi figyelembe (közút, vasút, üzem, reptéri)) Éves forgalomra működésre készül Nagyobb összefüggő területre vonatkozó, térségi problémákat kezel nem városra, hanem agglomerációra készül

70 Stratégiai zajtérkép Zajterhelési térkép: a vizsgált területen, az egyes zajforrások (közút, vasút, üzemi létesítmények, légi közlekedés) által különkülön okozott zajterhelés bemutatása egész napra (L den ) és éjszakára (L éjjel ). Zajérzékenységi térkép: a különböző funkciójú, zaj elleni védelmet igénylő, zajérzékeny területek akusztikai igényeit, követelményeit ábrázolja. Konfliktustérkép: a területre vonatkozó határértékek különbségét a túllépést ábrázolja a különböző megítélési időintervallumokra. Érintettség meghatározása: egy adott zajszintnek az adott területen hány lakos van kitéve. Táblázatos formában adjuk meg. Zajcsökkentési terv: intézkedési terv, amely megadja a túllépés csökkentése érdekében tervezett műszaki és szervezési intézkedéseket.

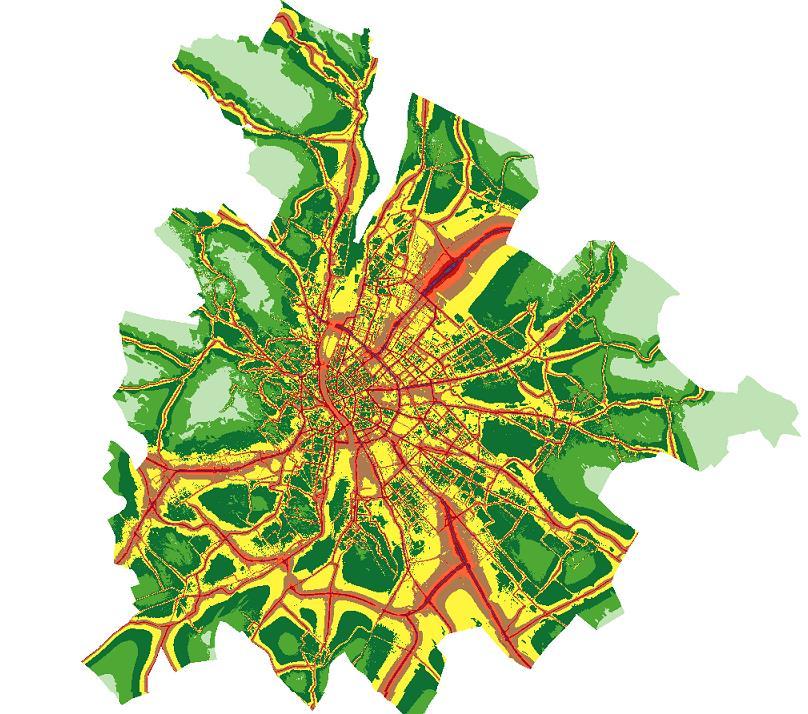

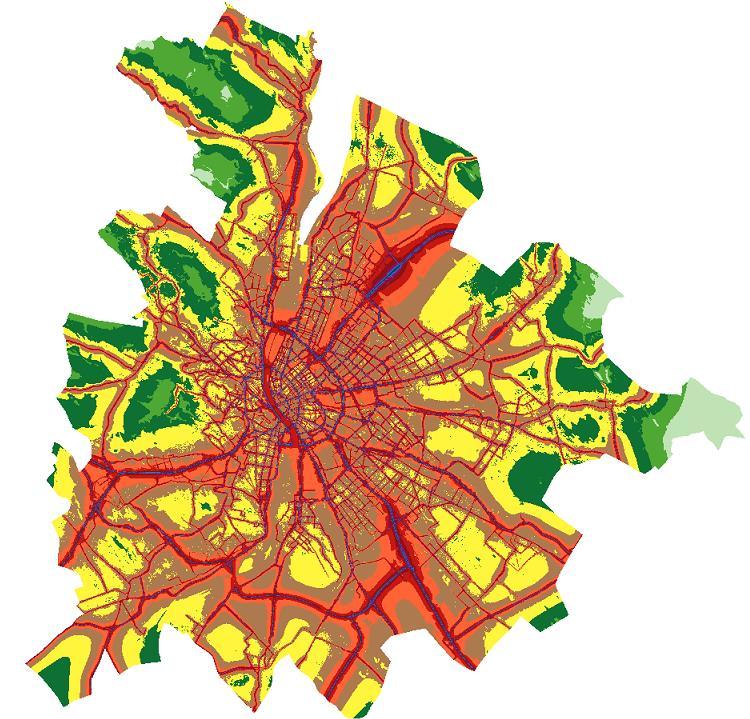

71 Budapest L den közút Forrás: EnviroPlus (2007)

72 Budapest L éjjel közút Forrás: EnviroPlus (2007)

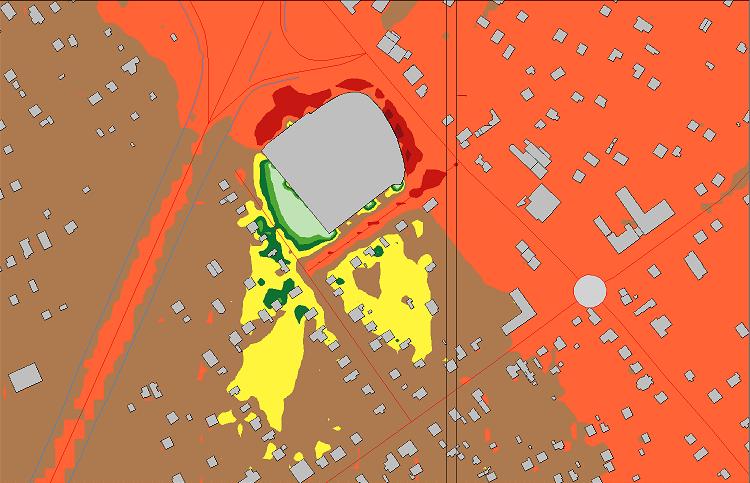

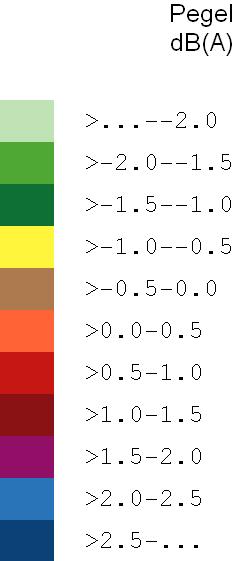

73 Konfliktustérkép Forrás: EnviroPlus (2007)

74 Érintettségi adatok Lakossági érintettség (%) Budapest területére Teljes napi terhelés - Lden (db) >55 >60 >65 >70 >75 Közút Vasút Légiközlekedés Forrás: EnviroPlus (2007)

75 Érintettségi adatok Lakossági érintettség (%) Budapest területére Éjszakai terhelés - Léjjel (db) >50 >55 >60 >65 >70 Közút Vasút Légiközlekedés Forrás: EnviroPlus (2007)

76 Stratégiai zajtérkép jelentős, meghatározó zajforrások pontos hatásterületét mutatja be, képileg is szemléletesen alkalmazásával lehetővé válik a zajterhelés szempontjából legkritikusabb helyszínek lokalizálása információt kapunk azokról a helyekről, ahol a leginkább szükséges és egyúttal leginkább hatékony lehet a beavatkozás lehetővé teszi nagyobb térséget érintő stratégiai szintű döntések következményeinek zaj szempontú értékelését (pl. MO metró) a zajterhelés mértéke mellett információt ad a lakossági és érzékeny területek érintettségéről is (érintett lakosok, iskolák, kórházak száma)

77 Stratégiai zajtérkép a kritikus zajhelyzeteket nyilvánosság számára is közérthető módon mutatja be a döntéshozók eszközt kapnak kezükbe a zaj hatásainak gyors áttekintésére alkalmazásukkal megkezdődik egy hosszabb távon eredményes folyamat, mely során a terhelt területek nagyságának a terheltség mértékének csökkenésével nem csak az életminőség javul, hanem esetenként jelentős értéknövekedés is kimutatható lesz. (Pl. ingatlanok értékének növekedése miatt.)
