E160LMA HYUNDAI WIA CNC esztergaközpont

Átírás

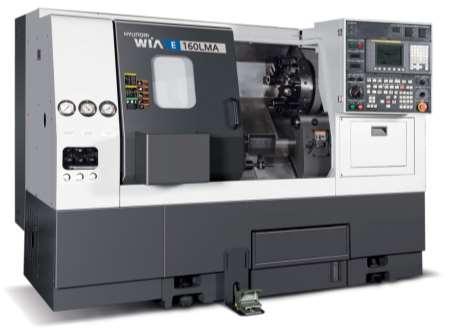

1 CNC ESZTERGA HYUNDAI WIA CNC esztergaközpont

2 45 -OS FERDE MEREV ÁGYSZERKEZET Nagy teljesítményű főorsó 6" tokmányméret 12 szerszámférőhelyes HYUNDAI WIA FANUC i AC motor Page 2/19

3 JELLEMZŐK Főorsó Tokmány méret: ø169mm (ø6 ) Tokmány súly: 11.9 kg (26.24 lb) Max. munkadarab súly : 25 kg (55.1 lb) Főorsó típus: A2-5 (ISO) Max. főorsó fordulat: 6,000 r/min Max. nyomaték: 48 N-m (35.45 ft-lbs) Motor teljesítmény (30 min/cont.) 7.5/5.5 kw (10/7.4 Hp) Max. főorsóba visszaereszthető átmérő: ø55 mm (ø2.2 ) Max. rúdáteresztés: ø45 mm (ø1.8 ) Bearing lubrication: Grease lubrication Page 3/19

4 ELŐTOLÁS Direkt szervo motor Vezetékes típa: X-tengely: LM Guide - Szerelt/ görgős vezetékes / Z-tengely: szerelt vezetékes Előtolás - Gyorjárat Fanuc servo system X-tengely Z-tengely Mozgástartomány 165 mm (6.5 ) 460 mm (18.1 ) Gyorsjárat 30 m/min ( ipm) Ball Screw Servo Motor Guideway Dia. Ø28 mm (ø1.1 ) Lead 10 mm (0.4 ) Output 1.6 kw (2.1 Hp) Torque 29 Nm (21.38 ft-lbs) Thrust 18,217 N (4,094 lbs) Type LM guide (ball) Distance 174 mm (6.9 ) 290 mm (11.4 ) The thrust is a theoretical value. Page 4/19

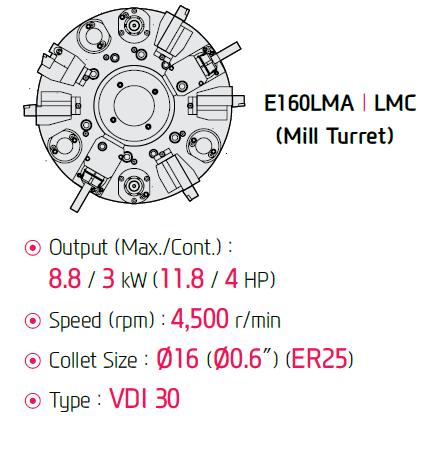

5 REVOLVERFEJ Revolverfej Turret Type: Dodecagonal standard turret Hajtás típusa: Servo Motor Revolver fej indexelési idő: 0.1 sec/step Max. szerszám méret: Outer Dia.: 20 x 20 mm (0.79 x 0.79 ) Inner Dia.: ø32 mm (ø1.25 ) Hajtott szerszám Típus: VDI30 Radiális: HD1809 (EWS) Axiális: Z42.5 (EWS) Collet Size: ER25 Maró motor teljesítméy (max./cont.) 7.6/3.0 kw (10.1/4 Hp) Fordulatszám: 4,500 r/min Max. nyomaték: 35 Nm (25.8 ft-lbs) SZEGNYEREG (Opció) MANUÁLIS Szegnyereg csatlakozása: MT#4 Szegnyereg csúcs külső átmérő: 55 mm Szorítás: 80 mm (3.1 ) Mozgástartomány: 470mm (18.5 ) Tailstock thrust: 3,303 N (743lbs) Q-Setter - Manuális Page 5/19

6 Hidraulikus tokmány Főorsó Tokmány méret ø169 mm (ø6 ) Tokmány súlya 11.9 kg (26.24 lb) Max. munkadarab súlya Max. fordulat Főorsó típusa 25 kg (55.1 lb) 6,000 r/min A2-5 Hidraulika Max. Discharge Pressure 3.5 MPa (497.8 psi) Discharge Rate 14 l/min (3.7 gal/min) Tartály térfogat 15l (3.96 gal) Kenőolaj ISO VG32 Kenés Motor Típusa Single phase induction Motor Tartály térfogat 1.8l (0.5 gal) Cutting Oil Tank Capacity 120 l (31.7 gal) Pump Motor Output 0.25 kw (0.33 Hp) Pump Discharge Rate 90l/min (23.8 gal/min) Actual Discharge Rate 72l/min (19.0 gal/min) Page 6/19

7 Szerszám kiosztás Megmunkálási lehetőségek Page 7/19

8 Tokmányozás MODEL A(max) A(min) B C D E F G K M1 M2 L U V W Cylinder Spindle Nose M52X1.5 M52X SYH1246 A2-5 Page 8/19

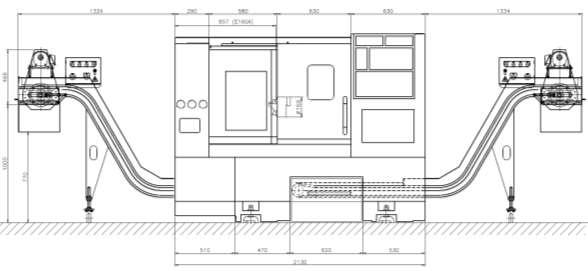

9 Befoglaló méretek Page 9/19

10 E160MA Specifikáció Kapacitás Gépágy felett átforduló átmérő ø480 mm(ø18.9 ) Keresztszán felett átforduló átmérő ø285 mm(ø11.22 ) Max. megmunkálható átmérő ø190 mm(ø7.48 ) Max. megmunkálható hossz 450 mm (17.72 ) Tokmány méret ø169 mm(6 ) Tokmány súly 11.9 kg (26.24 lb) (Inc. standard chuck) Max. munkadarab súly 25 kg (55.1 lb) Max. rúdáteresztés ø45mm(1.8 ) Főorsó Típusa A2-5 Max. főorsóba visszaereszthető átmérő ø55 mm(ø2.17 ) Főorsó motor teljesítmény(30 min/cont.) 7.5/5.5 kw (10/7.4 Hp) Max. főorsó fordulatszám 6,000 r/min Max. nyomaték 48 N-m (35.45 ft-lbs) Min. indexelési szög degree Revolverfej Típusa Dodecagonal standard turret Szerszámférőhelyek száma 12 Stations Indexelési idő 0.1 seconds Metódus Non-stop, Bi-directional Hajtás Servo-motor driven Max. szerszám méret (OD/ID) 20mm x 20mm (0.79 x 0.79 ) ø32 mm (ø1.25 ) Hajtott szerszám Típusa VDI30 Radiális HD1809 (EWS) Axiális Z42.5 (EWS) Hajtott szerszám motor teljesítmény (30 min/cont.) 7.6/3.0 kw (10.20/4.02 Hp) Max. fordulat 4,500 r/min Max. nyomaték 31 Nm (26.04 ft-lbs) Page 10/19

11 E160MA Specifikáció Szegnyereg (option) Típus Manual tailstock Szegnyereg csatlakozása: MT #4 Szegnyereg csúcs külső átmérő 55 mm (2.2 ) Mozgástartomány 470mm (18.5 ) Szorítás 3,303 N (743 lbs) Tengelyek X tengely 165 mm (6.5 ) Z tengely 460 mm (18.1 ) C tengely 360 degree X-tengely gyorjárat 30 m/min ( ipm) Z-tengely gyorsjárat 30 m/min ( ipm) C-tengely gyorsjárat 100 r/min Vezeték típusa (X / Z) LM guide/ LM guide Ágyszerkezet 45 o Slant Bed CNC Vezérlő Modell HYUNDAI WIA FANUC i Series Kijelző 8.4" full-color LCD display Memória 512 Kbyte (1280 m) Kenőanyag és Vágóolaj Kenőanyag tartály 1.8l (0.48 gal) Hűtőfolyadék tartály 120 l (31.7 gal) Hűtőpumpa teljesítmény 0.25 kw (0.33 Hp) Befoglaló méretek Alapterület (W x L) 2,130 x 1,660 mm (83.9 x ) Magasság 1,602 mm (63.07 ) Súly 2,840 kg ( lbs) Névleges elektromos teljesítményfelvétel 16 kva (FANUC), 18 kva (SIEMENS) Áramigény 200/220 V, 50/60 Hz (FANUC) 380 V, 50/60 Hz (SIEMENS) Szerszámozási lehetőségek Page 11/16

12 HYUNDAI WIA FANUC i Széria Item Axis Control/Display Max 4 axes Specification No. of Controlled Axes X- and Z-axis X-, Z-, and C-axes (Mill model only) X, Z, B, C axes (MS model only) No. of simultaneously controlled axes No. of Spindle Axes Least Input Increment Least Increment 2-axes/ Linear, Circular Interpolation (max 4-axes) 2 axes X-, Z-, B-axes: 0.001mm / inch C-axis: deg. X-, Z-, B-axes: 0.001mm / inch C-axis: deg. High Speed HRV Control PMC Axis Control Inch/Metric Conversion Machine Lock Stroke Check 1 G20 / G21 All axes Over-travel Stroke Check 2, 3 Check Stroke Limit before Travel Chuck/Tailstock Barrier Mirror Image Follow-up Backlash Compensation ±0~9999 pulses (rapid feed & cutting feed) Position Switch Abnormal Load Detection Display BST (Back Spin Torque Limit) 8.4" full-color LCD display Operation Program Rebooting Program Check Function Single Block Feed Function Manual Jog Feed Manual Handle Feed Magnification Cutting Feedrate Override Jog Feedrate Override Dry run, program check Rapid feed, jog, handle x1, x10, x100 0 ~ 200% (10% units) 0 ~ 2,000mm/min [79 ipm] Rapid Feedrate Override F1, F5, F25/F50, F100% Page 13/16

13 Override Cancel Feed per minute, Feed per revolution Program Input/Interpolation Function Nano Interpolation Dwell Thread Cutting Retrack Variable Lead Threading Multi-Threading Continuous Threading Synchronous Threading Reference Point Return Reference Point Return Check 2 nd reference point return, 3 rd /4 th Reference point Return Program Stop/Exit Optional Block Skip 1 Positioning/Linear/Circular (G00/G01/G02/G03) G04, 0 ~ sec G28, Manual G27 G30 M00, M01/M02, M30 Max. Program Input Unit +/ Program No. Absolute/Increment Programming Plane Selection Workpiece Coordinate System O4 figures G17, G18, G19 G52 to G59 Workpiece Coordinate System Preset G50.3 Manual Absolute Direct Drawing Dimension Programming G Code System Programmable Data Input Sub-program Call Custom Macro "ON" fixed Including Chamfering/Corner R A/B/C G10 10 Folders Add Custom Macro Variable #100 to #199, #500 to #999 Multiple Repetitive Cycle Multiple Repetitive Cycle Ⅱ Lathe Fixed Cycle Polygon Turning Polygon Machining (2 spindles) Auxiliary Function/Spindle Function Auxiliary Function Level-up M Core Spindle Speed Command Constant Surface Speed Control Spindle Speed Override For E160MA/MC, E200MA/MC models only Except E160MA/MC, E200MA/MC models M4 places High-speed/Multi/Bypass M-Code S4 places, binary output G96, G97 50% ~ 150% (10% steps) Page 14/16

14 Spindle Orientation Rigid Tapping Tool Function/Tool Compensation Tool Function T2 + 2 Tool Offset No. of Tool Offset 64 sets Tool Nose Radius Compensation G40, G41, G42 Geometric/Wear Offset Measurement Tool Offset Value B Direct Input Tool Life Management Data Input/Output & Editing Input/Output Interface RS232C. Memory Card Embedded Ethernet 100 Mbps Part Program Storage 512 KB (1280 m) (E/L series only+) 320 KB (800m) (KIT series only+) No. of Registered Programs 400 Memory Lock Background Editing Extended Part Program Editing Copy, move, modify NC software program Setting, Display, Diagnosis Functions Self-Diagnosis Alarm History Display Alarm & Message Operating Time/No. of Parts Display Actual Spindle Speed & T-Code Display Actual Cutting Feedrate Display Operating Monitor Screen Load Meter, etc. Graphic Display Spindle/Servo Setting Screen Multi-language Display 5 languages selectable Screen Saver Functionalities by Machine Specifications Cs Contour Control (C-axis) Mill and MS models only Polar Coordinate Interpolation Mill and MS models only Cylindrical Interpolation Mill and MS models only Fixed Cycle for Drilling Mill and MS models only Spindle Positioning Extension Mill and MS models only Spindle Synchronous Control MS model only Torque Control MS model only Live Tool Control by Servo Motor For E160MA/MC, E200MA/MC models only Page 15/16

15 Option Optional Block Skip (addition) 9 High-speed Ethernet 100 Mbps Data Server 1 GB Helical Interpolation Dynamic Graphic Display Manual Guide i Interactive automatic programming Tool Load Monitoring Function (Built-in type) HW-TM Page 16/16
