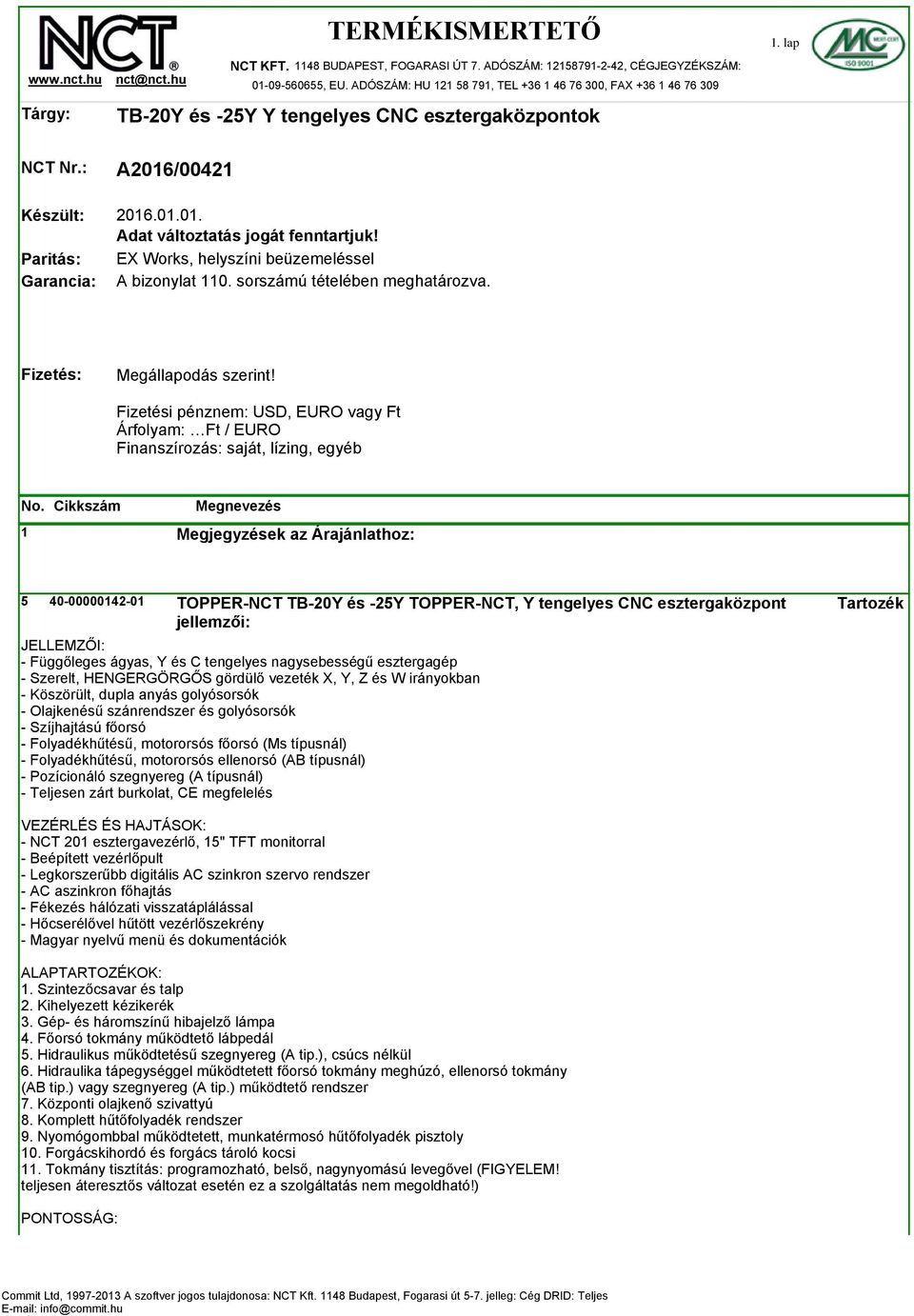

1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX TB-20Y és -25Y Y tengelyes CNC esztergaközpontok 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 110. sorszámú tételében meghatározva. Fizetés: Megállapodás szerint! Fizetési pénznem: USD, EURO vagy Ft Árfolyam: Ft / EURO Finanszírozás: saját, lízing, egyéb 1 Megjegyzések az Árajánlathoz: TOPPER-NCT TB-20Y és -25Y TOPPER-NCT, Y tengelyes CNC esztergaközpont JELLEMZŐI: - Függőleges ágyas, Y és C tengelyes nagysebességű esztergagép - Szerelt, HENGERGÖRGŐS gördülő vezeték X, Y, Z és W irányokban - Köszörült, dupla anyás golyósorsók - Olajkenésű szánrendszer és golyósorsók - Szíjhajtású főorsó - Folyadékhűtésű, motororsós főorsó (Ms típusnál) - Folyadékhűtésű, motororsós ellenorsó (AB típusnál) - Pozícionáló szegnyereg (A típusnál) - Teljesen zárt burkolat, CE megfelelés VEZÉRLÉS ÉS HAJTÁSOK: - NCT 201 esztergavezérlő, 15" TFT monitorral - Beépített vezérlőpult - Legkorszerűbb digitális AC szinkron szervo rendszer - AC aszinkron főhajtás - Fékezés hálózati visszatáplálással - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk ALAPTARTOZÉKOK: 1. Szintezőcsavar és talp 2. Kihelyezett kézikerék 3. Gép- és háromszínű hibajelző lámpa 4. Főorsó tokmány működtető lábpedál 5. Hidraulikus működtetésű szegnyereg (A tip.), csúcs nélkül 6. Hidraulika tápegységgel működtetett főorsó tokmány meghúzó, ellenorsó tokmány (AB tip.) vagy szegnyereg (A tip.) működtető rendszer 7. Központi olajkenő szivattyú 8. Komplett hűtőfolyadék rendszer 9. Nyomógombbal működtetett, munkatérmosó hűtőfolyadék pisztoly 10. Forgácskihordó és forgács tároló kocsi 11. Tokmány tisztítás: programozható, belső, nagynyomású levegővel (FIGYELEM! teljesen áteresztős változat esetén ez a szolgáltatás nem megoldható!) PONTOSSÁG: jellemzői:

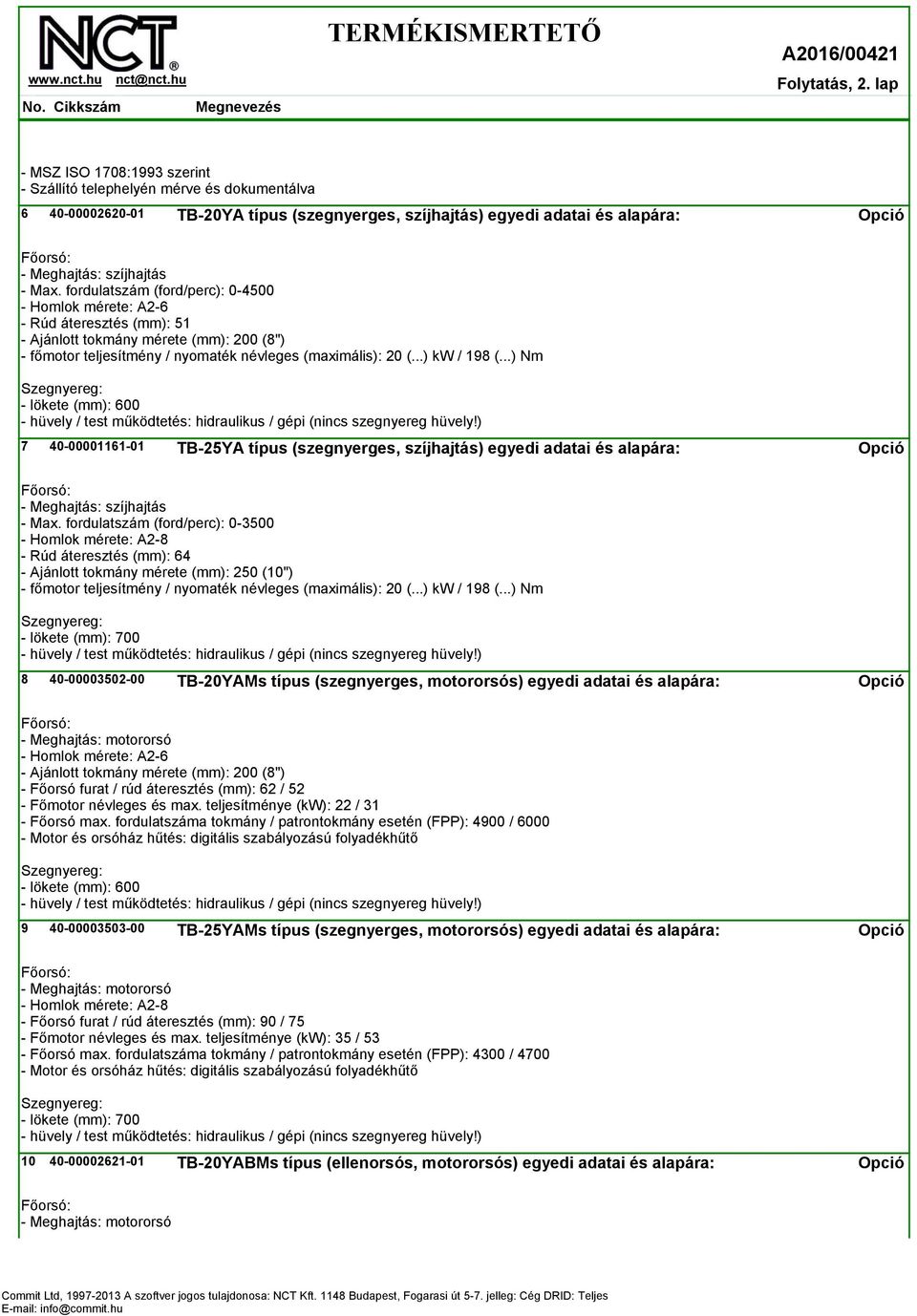

2 Folytatás, 2. lap - MSZ ISO 1708:1993 szerint - Szállító telephelyén mérve és dokumentálva TB-20YA típus (szegnyerges, szíjhajtás) egyedi adatai és alapára: - Meghajtás: szíjhajtás - Max. fordulatszám (ford/perc): Homlok mérete: A2-6 - Rúd áteresztés (mm): 51 - Ajánlott tokmány mérete (mm): 200 (8") - főmotor teljesítmény / nyomaték névleges (maximális): 20 (...) kw / 198 (...) Nm - lökete (mm): TB-25YA típus (szegnyerges, szíjhajtás) egyedi adatai és alapára: - Meghajtás: szíjhajtás - Max. fordulatszám (ford/perc): Homlok mérete: A2-8 - Rúd áteresztés (mm): 64 - Ajánlott tokmány mérete (mm): 250 (10") - főmotor teljesítmény / nyomaték névleges (maximális): 20 (...) kw / 198 (...) Nm - lökete (mm): TB-20YAMs típus (szegnyerges, motororsós) egyedi adatai és alapára: - Homlok mérete: A2-6 - Ajánlott tokmány mérete (mm): 200 (8") - Főorsó furat / rúd áteresztés (mm): 62 / 52 - Főmotor névleges és max. teljesítménye (kw): 22 / 31 - Főorsó max. fordulatszáma tokmány / patrontokmány esetén (FPP): 4900 / lökete (mm): TB-25YAMs típus (szegnyerges, motororsós) egyedi adatai és alapára: - Homlok mérete: A2-8 - Főorsó furat / rúd áteresztés (mm): 90 / 75 - Főmotor névleges és max. teljesítménye (kw): 35 / 53 - Főorsó max. fordulatszáma tokmány / patrontokmány esetén (FPP): 4300 / lökete (mm): TB-20YABMs típus (ellenorsós, motororsós) egyedi adatai és alapára:

3 Folytatás, 3. lap - Homlok mérete: A2-6 - Ajánlott tokmány mérete (mm): 200 (8") - Főorsó furat / rúd áteresztés (mm): 62 / 52 - Főmotor névleges és max. teljesítménye (kw): 22 / 31 - Főorsó max. fordulatszáma tokmány / patrontokmány esetén (FPP): 4900 / 6000 Ellenorsó: - W tengely gyorsjárati sebessége (m/perc): 30 - W tengely lökete (mm): Max. esztergálható átmérő (mm): Ajánlott tokmány átmérő (mm): Fokozatmentes főhajtás telj. tartós/max. (kw): 6,8 / 9,5 - Főorsó homlok: A2-5 - Max. fordulatszám (ford/perc): 6000 Ellenorsó C tengely: - tartós, megnövelt pontosság HEIDENHAIN szögmérővel - hidraulikus működtetésű, programozható főorsó fékezés - pozícionálási felbontás pontosság: 0,001 / ± 0, TB-25YABMs típus (ellenorsós, motororsós) egyedi adatai és alapára: - Homlok mérete: A2-8 - Főorsó furat / rúd áteresztés (mm): 90 / 75 - Főmotor névleges és max. teljesítménye (kw): 18/23 - Főmotor névleges és max. nyomatéka (Nm): 90/174 - Főorsó max. fordulatszáma tokmány / patrontokmány esetén (FPP): 4300 / 4700 Ellenorsó: - W tengely gyorsjárati sebessége (m/perc): 24 - W tengely lökete (mm): Max. esztergálható átmérő (mm): Ajánlott tokmány átmérő (mm): Fokozatmentes főhajtás telj. tartós/max. (kw): 6,8 / 9,5 - Főorsó homlok: A2-5 - Max. fordulatszám (ford/perc): 6000 Ellenorsó C tengely: - tartós, megnövelt pontosság HEIDENHAIN szögmérővel - hidraulikus működtetésű, programozható főorsó fékezés - pozícionálási felbontás pontosság: 0,001 / ± 0, ********************** GÉP TARTOZÉKOK ÉS OPCIÓK ********************** Ellenorsó műszaki adatai (TA-25AB, TB-20 és -25YAB tip.): - Max. esztergálható átmérő (mm): Ajánlott tokmány átmérő (mm): Gyorsmenet W (m/perc): 24 - W löket (mm): Fokozatmentes főhajtás telj. tartós/max. (kw): 6,8 / 9,5 - Főorsó homlok: A2-5 - Max. fordulatszám (ford/perc): 6000

4 22 Folytatás, 4. lap Szervo szegnyereg felár (TA és TB tip.) 23 s kivitel: Hengergörgős vezetékrendszeres kivitel felára (TA, TCS tip.) TBMR-200 meghajtott (VDI40/-/12) radiális szerszámozású revolverfej és szervo C tengely (TB-20A és -25A tip.): w TBMR-200 meghajtott (VDI40/-/12) radiális szerszámozású revolverfej és szervo C tengely (TB-20AB/25AB tip.): Megnövelt, 16 szerszámhelyes VDI30/-/16 revolverfej (TBMR) felár (TA és TB tip.): w Főorsók hidraulikus rögzítése (TA-20AB, TB-20-25AB tip.): w Megnövelt, C tengely pozícionálási pontosság közvetlen mérőrendszerrel (TCS, TA és TB tip.): Gépi működtetésű, átm. 210mm/8"/52/A2-6, hárompofás tokmány (TON-FOU TF3B-8A6): Gépi működtetésű, átm. 250mm/10"/75/A2-8, hárompofás tokmány (TON-FOU TF3B-10A8): Gépi működtetésű, átm. 210mm/8"/A2-5, hárompofás tokmány (TON-FOU TF3B- 8A5): Gépi működtetésű patrontokmány A2-6/185E (TON-FOU CL60-A6-S): Gépi működtetésű patrontokmány A2-8/193E (TON-FOU CL80-A8): Gépi működtetésű patrontokmány A2-8/185E (TON-FOU CL60-A8-S): Gépi működtetésű patrontokmány A2-5/173E (TON-FOU CL42-A5): w Láncos forgácskihordó, forgácstároló kocsival (TNL, TCS, TA és TB-25 tip.): w Munkadarab kilökő, elkapó, és elszállító konvejor (TA és TB tip.):

5 43 Folytatás, 5. lap BF típusú rúdadagoló csatlakozásának előkészítése: Rúdadagoló, 1.2 méteres, pneumatikus működtetésű (tip.: BF-1200): Rúdadagoló, 1.5 méteres, pneumatikus működtetésű (tip.: BF-1500): w Szálvezető, BF, és BS-1500 tip. rúdadagolóhoz, átm. 51mm áteresztéssel (SUPPORTER): w Szálvezető, BF-1500 tip. rúdadagolóhoz, átm. 64mm áteresztéssel (SUPPORTER): w Szálvezető, BF-1500 tip. rúdadagolóhoz, átm. 74mm áteresztéssel (SUPPORTER): w Páraelszívó (TCS, LT, JCL tip.): Lábpedál, szegnyereg működtetéséhez: Megnövelt, 3-ról 6 bar-ra emelt, programból szabályozható hűtővíz nyomás felár, VDI szerszámozáshoz: Megnövelt (20 bar), programból szabályozható hűtővíz nyomás felár, TBMA revolverfejekhez: Automatikus ajtó nyitás és zárás (TNL) Hűtőfolyadék pisztoly esztergagépekhez felár (nyomógombos): 58 s kivitel: Álló és hajtott HEIMATECH szerszámtartók az NCT-től: 59 s kivitel: Egyedi kivitelű HEIMATECH axiális és radiális hajtott szerszámtartók: **************** VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI ******************* NCT 201 CNC eszterga vezérlő:

6 71 Folytatás, 6. lap mynct szoftver, NCT 201 eszterga vezérlőhöz Forgatható vezérlőpult felár, NCT 201/15" vagy -19" vezérlőhöz w Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201/202 tip.): Többcsatornás vezérlés felára (NCT 201 tip.): w Három színű állapotjelző lámpa: Gépállapot jelzése SMS üzenetben: db M kóddal, programból kapcsolható szabad kontaktus: Gép kikapcsolása technológiai programból: w Kihelyezett ciklus start-stop- és tokmány nyitás-zárás gomb egység esztergagépekhez ************************** SZOLGÁLTATÁSOK ***************************** Gépszállítás és üzembehelyezés (Belföld E+T+Ü): Betanítás és gépátadás új gépek eladásánál (2xB+PF+GÁ): CE megfelelőségi nyilatkozat CNC esztergagépekre: 104 Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Garancia (új és újjáépített CNC gép / belföld / 24/36-24/36-12):
