1 INNO Instrument Inc. Ver

2 Tartalom Áttekintés Termék bemutató Általános tulajdonságok További jellemzők Display Teljesítmény Kompatibilitás Karbantartás Tartósság Vevőszolgálat Összehasonlítás Magra illesztő / View 7, View 5 Héjra illesztő / View 3 Alkalmazások Ügyfél támogatás

3

4 Display

5 LCD A cég gyártmánya INNO Instrument View 7 B cég gyártmánya 5 Nagy felbontású, színes LCD érintő kijelző grafikus felhaszálói menüvel - a legjobb minden környezetben

6 INNO Instrument A cég gyártmánya B cég gyártmánya

7 Monitor 5inch Legnagyobb felbontás 800x480

8 Érintő kijelző = / = A cég gyártmánya INNO Instrument, View Érintő kijelző

9 Sumitomo View Nyomásérzékeny kijelző Érintő kijelző Működési elv Nyomásérzékeny kijelző Nyomás (ellenállás) érzékeny Érintő kijelző Vezetőképességet (kapacitiv) érzékel Láthatóság napfényben Gyenge Kitűnő Érintési érzékenység Gyenge nyomás szükséges Stílus barát Nagyon jó válasz Ujj érintés tökéletes Ár Olcsó Elfogadható Tartósság Érzékeny útésre és karcolásra Ellenálló ütéssel és karcolással szemben

10 Kettős érintés Nagyítás 520x

11 GUI Grafikus felhasználói felület B cég gyártmánya A cég gyártmánya INNO Instrument

12 Okos GUI A napi munkát könnyebbé és gyorsabbá teszi

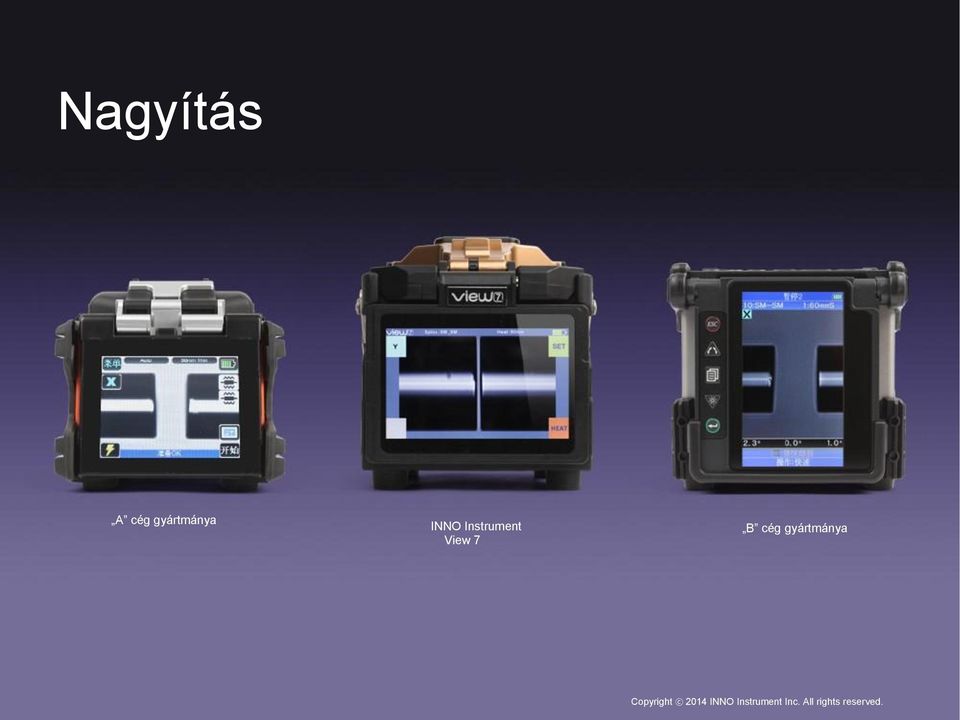

13 Nagyítás A cég gyártmánya INNO Instrument View 7 B cég gyártmánya

14 Részletgazdag szálkép A cég gyártmánya INNO Instrument B cég gyártmánya *G652D SM Szálkép nagyítás és felbontás összehasonlítás

15 Teljesítmény

16 CPU Central Processing Unit Quad Core teljesítmény növekedés több feladat egyidejű végzése alapsebesség mint az órajel

17 GPU Graphic Processing Unit GPU (Grafikus feldolgozó egység) A grafikus és képi feldolgozást gyorsítja. A View sorozat saját grafikus processzorral (GPU) rendelkezik, amely javítja a grafikus kezelést (GUI), szál képet és csillapítás becslést.

18 Teljesítmény Hegesztési sebesség Melegítési sebesség Munka hatékonyság 400 IFS View % gyorsabb 67% növekedés IFS-10 View7 Hegesztés / Melegítés ciklus / nap (8 ó) Hegesztés Melegítés Átl. hegesztés / melegítés ciklus Hegesztés / Melegítés ciklus /ó Hegesztés / Melegítés ciklus / nap 8ó Munka hatékonyság / nap 8ó IFS % növekedés View

19 Melegítés idő 13sec Ultra-Gyors melegítés 2,5x gyorsabb melegítési idő nagyobb munka hatékonyságot jelent

20 Melegítés idő sec 28 sec sec 14 sec 15 C cég gyártmánya A cég gyártmánya 0 INNO Instrument View 7 B cég gyártmánya

21 Hegesztés / Melegítés ciklus cycles 200 cycles 200 cycles B cég A cég C cég INNO Instrument View 7 A cég B cég View 7 Akku kapacitás (mah) 4,000 4,600 9,800 Teljes ciklus

22 Akku kapacitás 9800mAh

23 Világosság Három LED fénye A cég INNO Instrument B cég

24 Világító nyomógombok

25 Elektród élettartam Szerszámmal megnövelhető arcs 3000 arcs 3000 arcs B cég A cég C cég INNO Instrument

26 Kompatibilitás

27 V-vájat Hosszú V-vájat Rövid V-vájat 8mm 5mm Vágási hossz Hosszú V-vájat 8 16 mm Rövid V-vájat 5 16 mm Alkalmazás Magasabb húzószilárdság SOC Rövid zsugorcsőhöz Kompatibilitás A legtöbb száltartóhoz illeszkedik Az univerzális száltartóhoz illeszkedik

28 Rövid V-vájat összehasonlítás A cég Rövid V-vájat INNO Instrument* Rövid V-vájat *INNO Instrument rövid V-vájat bonyolultan kialakított és tervezett, amely védi a szálat a sérüléstől.

29 Holder Standard száltartó Universal száltartó Szál átmérő Standard száltartó 250 to 900 μm Universal száltartó 250 μm to 3 mm beltéri kábel Jellegzetesség Könnyű szálkezelés Illeszkedik a különböző szálméretekhez Kompatibilitás Kompatibilis a hosszú v-vájattal Kompatibilis a rövid v-vájattal

30 Karbantartás

31 Kerámia szál szorító = / A cég INNO Instrument* B cég *Javított tartósság

32 Electrode csere = / A cég INNO Instrument* B cég *Szerszám nélkül is könnyen kicserélhető

33 Edzett üvegű LCD

34 Rezgésálló

35 Ütésálló

36 Porálló

37 Vízálló

38 Támogatás

39 Garancia BŐVÍTETT 3 ÉV GARANCIA *Fujikura, Sumitomo 1év garancia INNO Instrument Fujikura Sumitomo Fitel Garancia 3 év 1 év 1 év 1 év

40 Ügyfél támogatás Vásárlás Inno termék vásárlás helyi képviselőtől Követés A követés felismerésének fontossága Kapcsolatfelvétel INNO kapcsolattartás telefon, ,web oldal és helyi képviselőn keresztül Válasz Válasz 24 órán belül

41 Összehasonlítás Magra illesztő gépek Tulajdonságok View 7 View 5 FSM-70S Type-81C S178A Cég INNO Instrument INNO Instrument Fujikura Sumitomo Fitel Hegesztési eljárás Magra illesztő Magra illesztő Magra illesztő Magra illesztő Magra illesztő Garancia 3 év 3 év 1év 1év 1év Interfész GUI GUI Electrode élettartam 3500 ív 3500 ív 3000 ív 3000 ív - Alkalmazható szálak SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655), EDF SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) Átlagos csillapítás SM : 0.02dB, MM : 0.01dB, DS : 0.04dB, NZ : 0.04dB SM : 0.02dB, MM : 0.01dB, DS : 0.04dB, NZ : 0.04dB SM : 0.02dB, MM : 0.01dB, DS : 0.04dB, NZ : 0.04dB SM : 0.02dB, MM : 0.01dB, DS : 0.04dB, NZ : 0.04dB SM : 0.02dB, MM : 0.01dB, DS : 0.04dB, NZ : 0.04dB Reflexiós csillapítás >>60dB >>60dB >>60dB - >>60dB Tipikus hegesztési idő 7 sec : Quick Mode 8 sec : Auto mode 7 sec : Quick Mode 9 sec : Auto Mode 7 sec : SM FAST 10 sec : SM AUTO 7 sec : Quick Mode 7.5 sec : SMF Standard Mode 8sec : Auto Mode 7 sec : Semi-Auto Mode 9 sec : Regular Mode Tipikus melegítési idő 13 sec 13sec 14 sec 28 sec (Dual) 31 sec Száltartó tipus With Universal Holder (250um, 900um, 3mm, indoor cable) Universal Holder (250um, 900um, 3mm, indoor cable) Universal clamp (250um, 900um, loose buffer fiber) Hegesztő program Preset 35 modes Max 128 modes Preset 17 modes Max 128 modes Max 100 modes Max 300 modes Max 150 modes Melegítő program Max 32 modes Max. 32 modes 30 modes Max 100 modes Max 18 modes Húzás 1.96 ~ 2.25N 1.96 ~ 2.25N 1.96 ~ 2.25N 1.96N (200gf) 1.96N Vágási hossz 8 16mm 8 16mm 5 ~ 16mm with Sheath Clamp 5 16mm, 10mm 5 16mm Kijelző 5 Touch Screen Color LCD 5 Touch Screen Color LCD 4.73 Color LCD 4.1 Touch Color LCD 3.5 Color LCD Eredmény tárolás Splice Data : 2000 Splice Data : 2000 Splice Data : 2000 Image Data : 100 Splice Data : Image Data : 64 Splice Data : 2000 Image Data : to be stored permanently Csatlakozásokl USB 2.0, MINI USB, HDMI USB 2.0, MINI USB, HDMI USB 2.0 USB2.0(mini-B type) SD / SDHC Memory Card USB 2.0 Méret 133W x 155L x 160H (mm) (excluding rubber bumper) 130W X 155L X147H (mm) 146W X 159L X150H (mm) Excluding Rubber Foot 120W X 154L X130H (mm) (without anti-shock rubber) 127W X 199L X105H (mm) (not including shock absorber) Súly 2.17KG (without battery) 2.80KG (with battery) 1.85KG (without battery) 2.21KG (with battery) 2.5kg with ADC kg with BTR kg (without Battery) 2.1kg with Battery 1.9kg without Battery 2.3 with two batteries Táp ellátás 100 to 240 AC 100 to 240 AC 100 to 240 AC 100 to 240 AC 100 to 240 AC DC 9 to 14 V 9 to 14V 10 to 15V with ADC V with BTR to 15V 11 to 17V Akku kapacitás Typical 355 Cycles (9,800 mah) Typical 170 Cycles (4,200 mah) Typical 200 Cycles (4,000 mah) Typical 200 Cycles (4,600 mah) 80 Cycles with single battery 0 to 5000m above, 0 to 95%RH 0 to 5000m above, 0 to 95%RH 0 to 5000m above, 0 to 95%RH 0 to 6000m above, 0 to 95%RH 0 to 5000m above, 0 to 95%RH Működési feltételek and -40 to 80 degc and up to 15m/s wind velocity, and -40 to 80 degc and up to 15m/s wind velocity, and -10 to 50 degc and up to 15m/s wind velocity, and -10 to 50 degc and up to 15m/s wind velocity, and -10 to 50 degc and up to 15m/s wind velocity, respectively respectively respectively respectively respectively

42 Összehasonlítás Héjra illesztő gépek Tulajdonságok View 3 FSM-19S TYPE-71VS S153A Cég INNO Instrument Fujikura Sumitomo Fitel Hegesztési eljárás Héjra illesztő (Aktív V-vájat) Héjra illesztő (Fix V-vájat) Héjra illesztő (Fix V-vájat) Héjra illesztő (Aktív V-vájat) Garancia 3 év 1év 1év 1év Interfész GUI Text GUI Text Elektród élettartam 3500 ív 3000 ív 3000 ív 3000 ív Alkalmazható szálak SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) SM(G. 652/657) MM(G.651) DS(G. 653) NZDS(G. 655) Átlagos csillapítás SM : 0.02dB, MM : 0.01dB, DS : 0.04dB, NZ : 0.04dB SM : 0.05dB, MM : 0.02dB, DS : 0.08dB, NZ : 0.08dB SM : 0.05dB, MM : 0.02dB, DS : 0.08dB, NZ : 0.08dB SM : 0.04dB, MM : 0.02dB, DS : 0.06dB, NZ : 0.06dB Reflexiós csillapítás >>60dB >>60dB >>60dB >>60dB Tipikus hegesztési idő 7 sec : Quick Mode 9 sec : Auto Mode 9 sec : Fast Mode 11 : SM Auto Mode 9 sec 9 sec : Semi-auto Mode 11 sec : Regular Mode Tipikus melegítési idő 30 sec 14 sec 28 sec 31 sec Hegesztés program Preset 7 modes Max 128 modes Max 100 modes Max 200 modes Max 150 modes Melegítés program Max 32 modes 30 modes Max 100 modes Max 18 modes Húzás 1.96 ~ 2.25N 1.96 ~ 2.25N 1.96N (200gf) 1.96N Vágási hossz 8 16mm 5 ~ 16mm with Sheath Clamp 10mm 5 16mm Kijelző 5 Touch Screen Color LCD 4.73 Color LCD 4.1 touch screen color LCD 3.5 Color LCD eredmény tárolás Splice Data : 2000 Splice Data : 2000 Splice Data : Splice Data : 2000 Csatlakozások USB 2.0, MINI USB, HDMI USB 2.0 / 5-pin Mini DIN USB2.0 / SD / SDHC Memory Card USB 2.0 (mini) 127W X 199L X 105H(mm) Méret 130W x 155L x 143H (mm) (excluding rubber bumper) 146W X 159L X 150H (mm) Excluding Rubber Foot 120W X 154L X 130H (mm) (without anti-shock rubber) (not including shock absorber) 159W X 231L X 130H(mm) (including shock absorber) Súly 1.95kg with battery 2.31kg without battery 2.5kgwith battery 1.6kg (without battery) 1.9kg (with battery) 1.7kg without Battery 2.1kg with two batteries Táp ellátás 100 to 240 AC 100 to 240 AC 100 to 240 AC 100 to 240 AC DC 9 to 14 V 10 to 15V with ADC V with BTR to 15V 11 to 17V Akku kapacitás Typical 170 times (4,200 mah) Typical 200 Cycles (4,000 mah) Typical 180 Cycles (4,600 mah) 80 Cycles with single battery 0 to 5000m above, 0 to 95%RH 0 to 3600m above, 0 to 95%RH 0 to 3660m above, 0 to 95%RH 0 to 5000m above, 0 to 95%RH Működési feltételek and -10 to 50 degc and up to 15m/s wind velocity, and -10 to 50 degc and up to 15m/s wind velocity, and -10 to 50 degc and up to 15m/s wind velocity, and -10 to 50 degc and up to 15m/s wind velocity, respectively respectively respectively respectively

43 View sorozat teljesítmény* View 7 View 5 View 3 70% 71% 77% ~0.020dB ~0.025dB ~0.030dB *Átlagos csillapítás

44 Szálhegesztő gép alkalmazások Száloptikai alk., gyártás Ultra-High Capacity Battery (9,800) Speed Heater Standard Holder Bumper View 7 Single Fiber Core Alignment 8-16mm OPGW kábel hegesztés High Capacity Battery (4,200) Universal Holder SOC View 5 Single ber and up to 12 ber ribbon Ultra-High Battery Capacity (9,800) Speed Heater Bumper View 12R Hozzáférési hálózat építés / karbantartás Single ber and up to 8 ber ribbon Fixed V-groove 10mm High Capacity Battery (4,200) Speed Heater Bumper View 8R Single ber and up to 4 ber ribbon High Capacity Battery (4,200) Speed Heater Bumper View 4R Single Fiber Active V-groove 8-16mm High Capacity Battery (4,200) SOC Universal Bumper View 3 Holder

45 Termék Térkép Kizárólagos képviselők és forgalmazók: 97cég View 7 IFS-9 IFS-10 IFS-15H View 5 IFS-15S View

46 Europe Magyarország: FONET Kft. Budapest, IV. Tél u T: Korea 60 országban Kizárólagos képviselők és forgalmazók: 97 cég Hong Kong China USA
