1 ÁRAJÁNLAT (Összefoglaló) Géptípus: CNC eszterga Modell: ESL-10 Gyártó: TAKAMAZ Vezérlő: FANUC 0i-TF VTSZ: Tisztelt Ügyfelünk, Ez úton is szeretnénk megköszönni érdeklődését termékeink iránt. Ajánlatunk pontos részleteit a következő oldalak tartalmazzák. Természetesen amennyiben bármilyen kérdésben a segítségükre lehetünk, kérjük a weboldalon található üzenetküldéssel vegyék fel velünk a kapcsolatot.

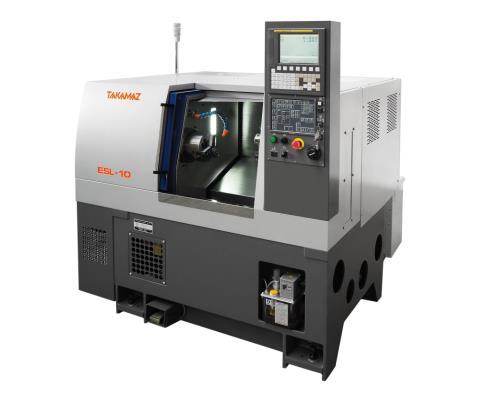

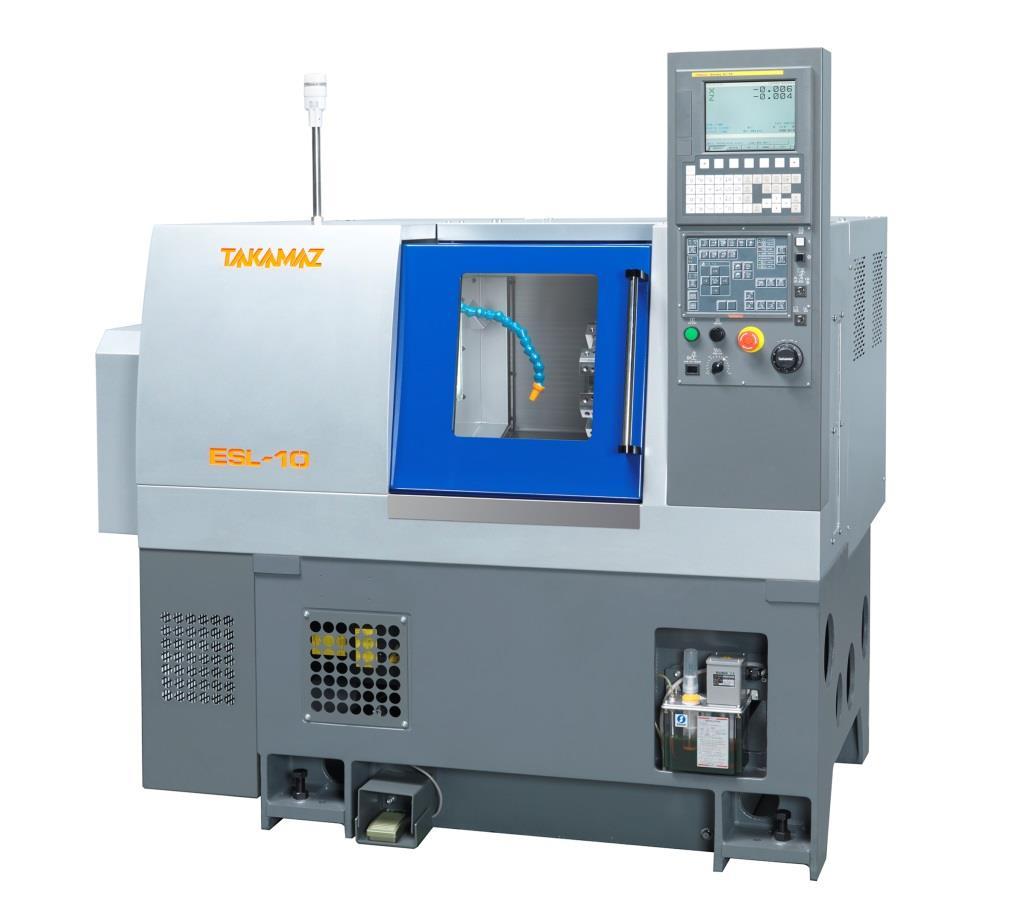

2 ( illusztráció)

3 GÉP SPECIFIKÁCIÓ Maximális megmunkálható átmérő: Maximális megmunkálható hossz: X tengely mozgástartománya: Z tengely mozgástartománya: X tengely gyorsjárata: Z tengely gyorsjárata: Főorsó teljesítménye: X tengely AC szervo motor teljesítménye: Z tengely AC szervo motor teljesítménye: Hűtőfolyadék pumpa teljesítménye: Hidraulikus egység teljesítménye: Hosszúság x Szélesség x Magasság: Súly: Energiaigény: 180 mm 190 mm 120 mm 230 mm 12 m/min 18 m/min 5.5 / 3.7 kw AC 0.75 kw AC 1.2 kw AC 0.25 kw AC 0.75 kw 1,450 x 1,295 x 1,650 mm kg 12 kva

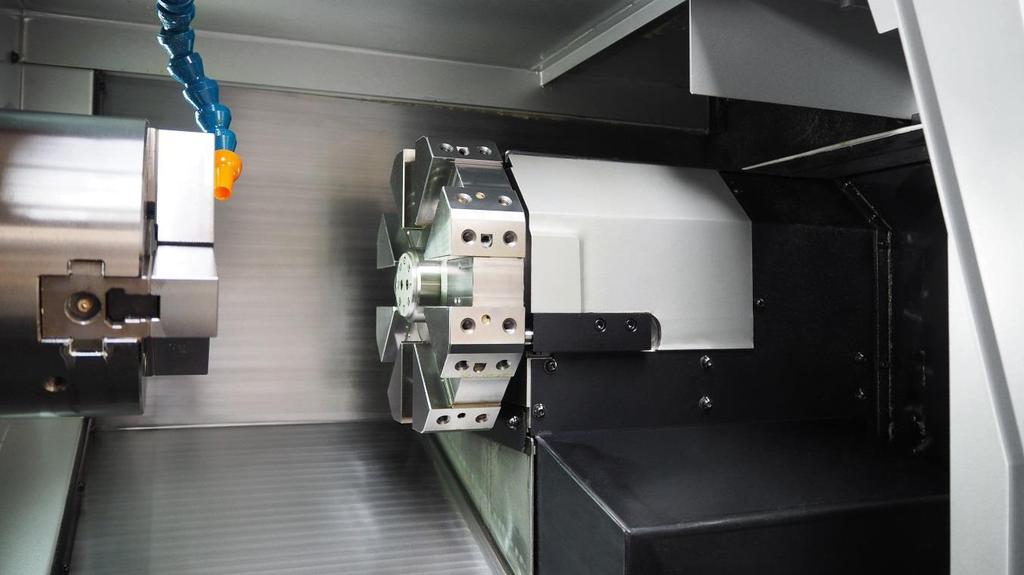

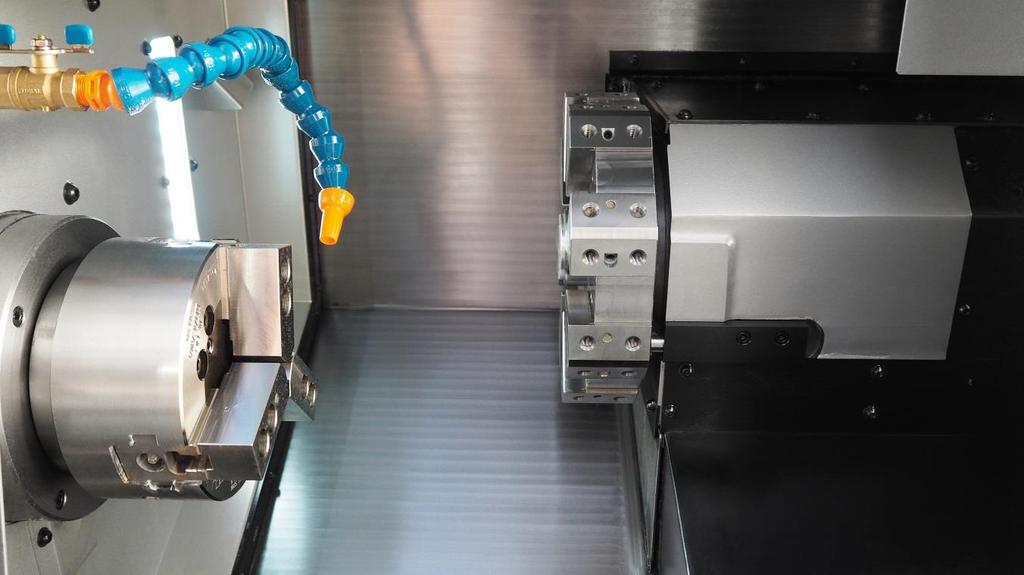

4 (Munkatér illusztráció) (Munkatér illusztráció)

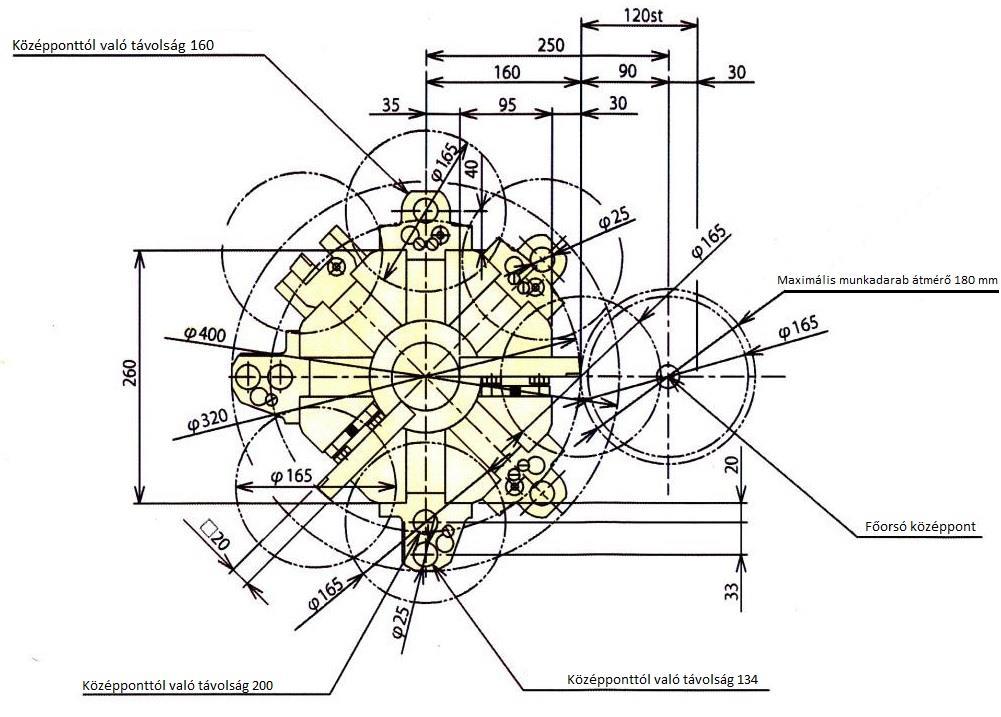

5 (Interferencia rajz) FŐORSÓ Főorsó teljesítménye: 5.5 / 3.7 kw Főorsó fordulatszáma: 4,500 min -1 Maximális nyomaték 46.7 Nm Főorsó végződés A2-5 Főorsó csapágy átmérő Főorsó furat átmérő: Maximális rúdáteresztés (az ESL-10 B verzióhoz) Ø 75 mm Ø 46 mm Ø 35 mm

6 (Főorsó teljesítmény és nyomaték diagram) Revolver fej és szerszámhelyek Revolverfejek száma: 1 db Típusa: VDI 40 Szerszámhelyek száma: 8 db Szerszámprofil: 20 x 20 mm Maximális furatkés átmérő Ø 25 mm

7

8 Gép alaprajza szemből és oldalról Forgácskihordót és trafót nem tartalmaz

9 Kiemelkedő alapfelszereltség Kompakt design: Alap gép, elektromos kabinet, hűtő egység, CNC vezérlő, ergonomikus alacsony súlypont, felhasználóbarát könnyű kezelhetőség, pontosság és megbízhatóság. Masszív gépágy. A keresztmerevítők csillapítják a rezgéseket és elvezetik a termikus deformációkat a megmunkálási folyamat alatt. 8 állásos revolverfej VDI 40 es típusú szerszámtartóval, mely egyszerűsíti a tartók cseréjét és ugyan csak csökkenti a vibrációt. A standard gépspecifikáció tartalmaz két furatkés tartót és 8 standard szerszámtartót. Az X és Z tengelyek mozgását tökéletes méretű, edzett és csiszolt (Made in Japan) lineáris görgők biztosítják. A főorsó ugyan csak a kategória legjobb csapágyaival van felszerelve és úgy tervezték őket, hogy elnyeljék a radiális és axiális erőket is. Hidraulikus egység Hidraulikus munkahenger a tokmányoknak ESL-10 B típusú nyitott munkahengerrel FANUC 0i-TF vezérlő 8 LCD kijelzővel Teljes hűtő egység kiépítve, standard hűtő pumpával Szintezhető talpak Ventillátorral hűtött elektromos vezérlőszekrény CE minősítés

10 ESL-10 B típusú Tokmányok Választható kiegészítők Rúdadagoló előkészítéssel (35 mm rúdáteresztés, 800 mm maximális rúd hossz) 12 hónap garancia Kitagawa N06 A5 (Nem rúdáteresztős) SMW BHD 165 A5 (Rúdáteresztős) Kitagawa B 206 A5 (Rúdáteresztős) SMW KSZ MB 40 A5 (173A) (Patronos tokmány) , , , , ,- Forgácskihordó Spirál típusú forgácskihordó 2.750,- Trafó 15 kva trafó 800,- Szolgáltatások Szállítás (Magyarországon belül) Installálás (Magyarországon belül) Két napos oktatás (Magyarországon belül) Extra 12 hónap garancia (Összesen 24 hónap) 800,- 500,- 980, ,- 24 hónapos Fanuc garancia 1.000,- Munkadarab elkapó Munkadarab elkapó 3.950,- I.D. szerszámtartó 345,- / db ᴓ25mm furatkéstartó 395,- / db ᴓ25mm dupla furatkéstartó 475,- / db U-DRILL szerszámtartó 465,- / db (A fent megjelenített árak az Áfá t és a szállítási költséget nem tartalmazzák)

11 Értékesítési és fizetési feltételek: Szállítási feltételek: FCA Incoterms 2010 Antwerpeni kikötőből való leszállítás, vagy amennyiben a WEMCO csoport valamely tagjánál raktáron van a gép onnan. Szállítási határidő: Az Ajánlatadó vállalja, hogy a meghatározott típusú gépet az alábbiak szerint szállítja le Megrendelő részére. Gép szállítás tervezett időpontja: Megrendelést követő 2-5 hónapon belül! A szállítás ideje az a nap, amikor az Ajánlatadó a jelen ajánlat tárgyát képező gépet a teljesítés helyén az Ajánlatkérő részére leszállítja. A szállítás időpontja (ideje) egyben a tényleges birtokbaadás időpontja is. Szállítás: Az Ajánlatadó nem vállal kötelezettséget az üzembe helyezésre, kivéve, ha ez a rendelés tárgyát képezte. Az üzembe helyezés az Ajánlatkérő telephelyén történik. Az üzembe helyezés és az Ajánlatkérő személyzetének (megfelelő előképzettség esetén) betanítása csak akkor lehetséges, ha e megrendelőn ezt az opció az Ajánlatkérő feltűnteti. Fizetési feltételek: 30 % Rendelés visszaigazolás készhez vételétől számított 5 napon belül 60% leszállítás előtt, az összeg befolyásáig az Ajánlatadó a szállítást nem indítja 10% Leszállítást követő 14 napon belül (Nem később mint 30 nap, amennyiben az üzembe helyezés, vagy szállítás az Ajánlat adó hibáján kívül késne) Általános Szerződési Feltételekre való figyelemfelhívás: Az Ajánlatadó tájékoztatja az Ajánlatkérőt, hogy a jelen Árajánlathoz az Ajánlatadó által készített Általános Szerződési Feltétel (ÁSZF) tartozik. Az ÁSZF egésze az Ajánlatadó és az Ajánlatkérő között létrejött minden jogviszonyban érvényes és kötelezően alkalmazandó. Az Ajánlatadó külön tájékoztatja az Ajánlatkérőt a következő feltételekről: az ÁSZF B) rész I. fejezet 11. pont (Szállítót megillető igények), ÁSZF B) rész II. fejezet 6. pont (gépnapló vezetési és megőrzési kötelezettség), ÁSZF B) rész IV. fejezet 1. pont (tulajdonjog fenntartás), ÁSZF B) rész V. fejezet 1. pontjára (felelősség kizárás), az ÁSZF B) rész V. fejezet 2. pontjára (jótállás), valamint az ÁSZF B) rész V. fejezet 15. pontjára (elévülési határidő). ÁSZF linkje: ASZF_ pdf GE-CO Hungary Kft.
