1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX TMV-710C és -710A Nagysebességű CNC megmunkálóközpontok 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 110. sorszámú tételében meghatározva. Fizetés: Megegyezés szerint Fizetési pénznem: USD, EURO vagy Ft Ajánlat érvényessége: 30 nap 1 Megjegyzések az Árajánlathoz: 10 TMV-710C és 710A nagysebességű CNC megmunkálóközpont közös jellemzői: A nagy gyorsmeneti sebesség a rendkívül gyors szerszámváltó és a merevszárú menetfúrás a gépet különösen alkalmassá teszik sorozatgyártásra, furatsorok gyors megmunkálására és marására. GÉP FELÉPÍTÉSE: - Öntvény ágy, állvány és szánrendszer - Szerelt precíziós gördülő vezeték X, Y és Z irányokban - Ellensúly hiánya miatt rendkívül nagy dinamika a Z tengelyen - Gépágyba épített dupla, spirálos forgácskihordó - Köszörült, dupla anyás golyósorsók minden tengelyen - Központi olajkenésű szánrendszer és golyósorsók - Vezetékvédelem fém teleszkópos burkolattal minden tengelyvégen - Orsóház hűtése olajhűtővel (opc.) - Tartós zsírkenésű orsóház - Zárt, reteszelt munkatér, CE megfelelőség Vezérlés és hajtások: - NCT CNC maróvezérlő - Kezelőpanelbe építetett kézikerék - Legkorszerűbb, Ai szervorendszer - AC aszinkron főhajtás - Közvetett mérőrendszer - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk MŰSZAKI ADATOK: MUNKATÉR: - Asztalméret (mm): 850 x T hornyok száma x mérete (db x mm): 3x18 - Asztalterhelhetőség (kg): Asztalmagasság (mm): 850 MOZGÁSOK: - Max. gyorsjárati sebesség (m/perc): 48 - Max. előtolási sebesség (m/perc): 20 - Pozícionálási / ismétlési pontosság (um): <15 / <8 FŐORSÓ:

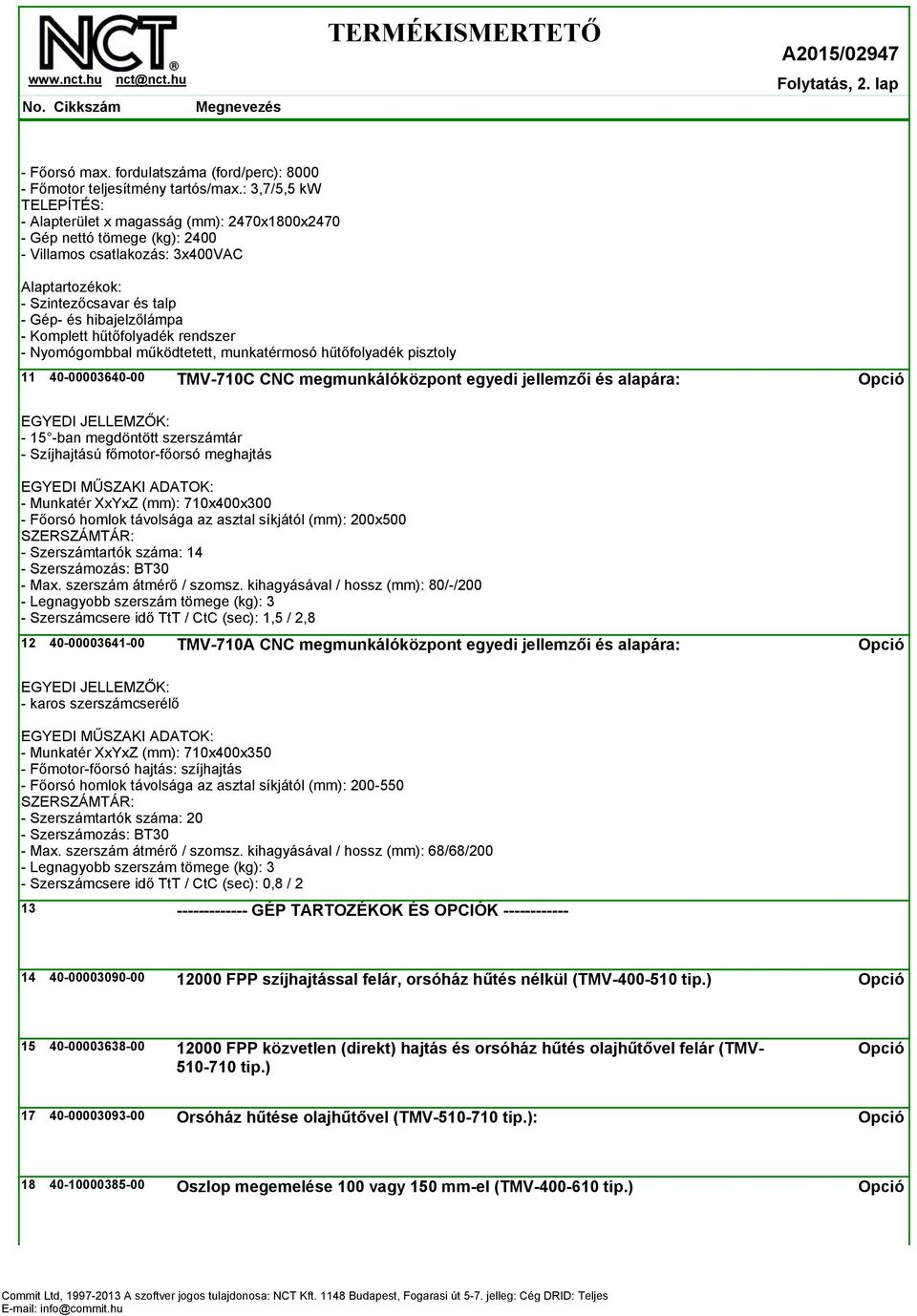

2 Folytatás, 2. lap - Főorsó max. fordulatszáma (ford/perc): Főmotor teljesítmény tartós/max.: 3,7/5,5 kw TELEPÍTÉS: - Alapterület x magasság (mm): 2470x1800x Gép nettó tömege (kg): Villamos csatlakozás: 3x400VAC Alaptartozékok: - Szintezőcsavar és talp - Gép- és hibajelzőlámpa - Komplett hűtőfolyadék rendszer - Nyomógombbal működtetett, munkatérmosó hűtőfolyadék pisztoly TMV-710C CNC megmunkálóközpont egyedi jellemzői és alapára: EGYEDI JELLEMZŐK: ban megdöntött szerszámtár - Szíjhajtású főmotor-főorsó meghajtás EGYEDI MŰSZAKI ADATOK: - Munkatér XxYxZ (mm): 710x400x300 - Főorsó homlok távolsága az asztal síkjától (mm): 200x500 SZERSZÁMTÁR: - Szerszámtartók száma: 14 - Szerszámozás: BT30 - Max. szerszám átmérő / szomsz. kihagyásával / hossz (mm): 80/-/200 - Legnagyobb szerszám tömege (kg): 3 - Szerszámcsere idő TtT / CtC (sec): 1,5 / 2, TMV-710A CNC megmunkálóközpont egyedi jellemzői és alapára: EGYEDI JELLEMZŐK: - karos szerszámcserélő EGYEDI MŰSZAKI ADATOK: - Munkatér XxYxZ (mm): 710x400x350 - Főmotor-főorsó hajtás: szíjhajtás - Főorsó homlok távolsága az asztal síkjától (mm): SZERSZÁMTÁR: - Szerszámtartók száma: 20 - Szerszámozás: BT30 - Max. szerszám átmérő / szomsz. kihagyásával / hossz (mm): 68/68/200 - Legnagyobb szerszám tömege (kg): 3 - Szerszámcsere idő TtT / CtC (sec): 0,8 / GÉP TARTOZÉKOK ÉS OPCIÓK FPP szíjhajtással felár, orsóház hűtés nélkül (TMV tip.) FPP közvetlen (direkt) hajtás és orsóház hűtés olajhűtővel felár (TMV tip.) Orsóház hűtése olajhűtővel (TMV tip.): Oszlop megemelése 100 vagy 150 mm-el (TMV tip.)

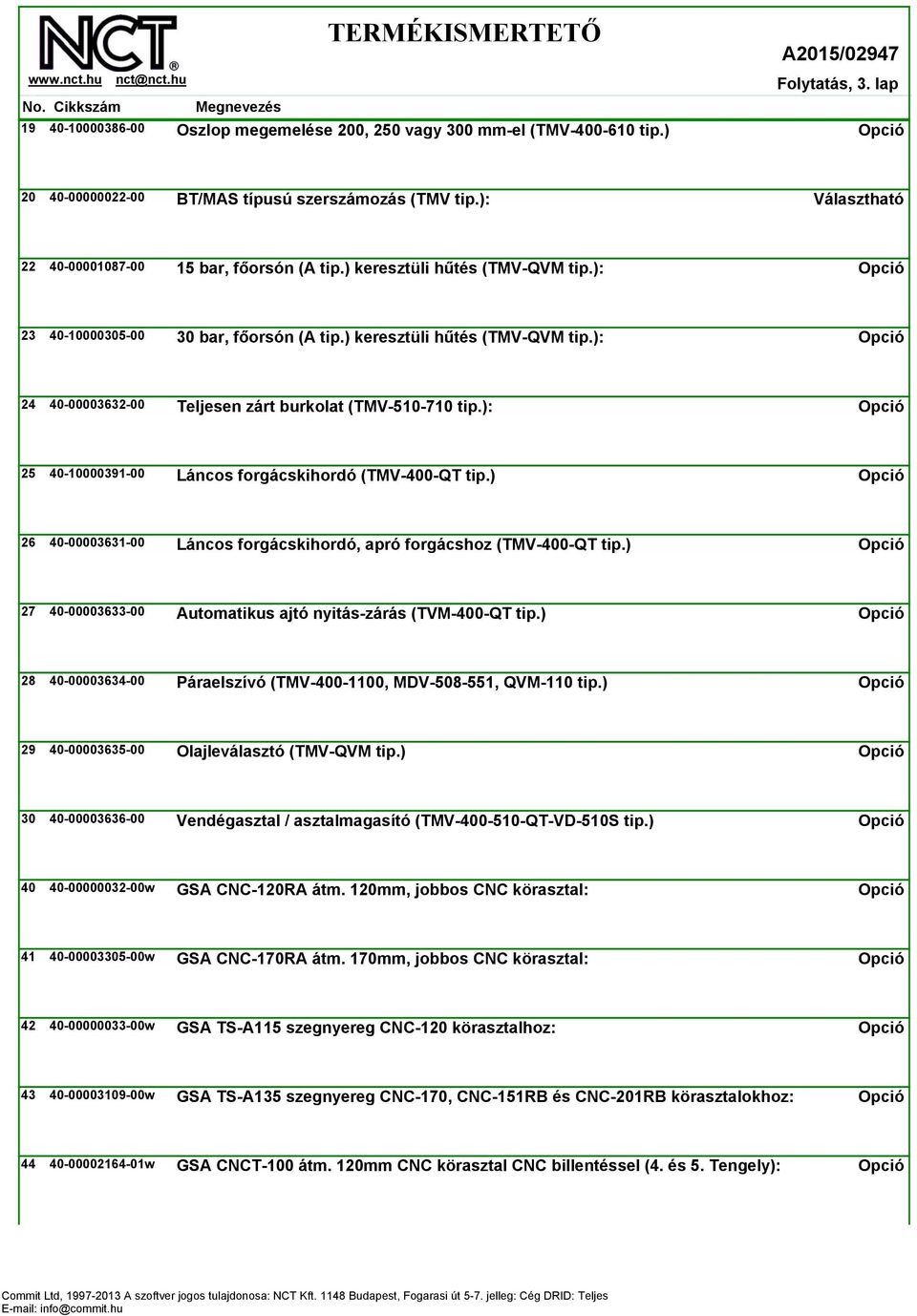

3 19 Folytatás, 3. lap Oszlop megemelése 200, 250 vagy 300 mm-el (TMV tip.) BT/MAS típusú szerszámozás (TMV tip.): Választható bar, főorsón (A tip.) keresztüli hűtés (TMV-QVM tip.): bar, főorsón (A tip.) keresztüli hűtés (TMV-QVM tip.): Teljesen zárt burkolat (TMV tip.): Láncos forgácskihordó (TMV-400-QT tip.) Láncos forgácskihordó, apró forgácshoz (TMV-400-QT tip.) Automatikus ajtó nyitás-zárás (TVM-400-QT tip.) Páraelszívó (TMV , MDV , QVM-110 tip.) Olajleválasztó (TMV-QVM tip.) Vendégasztal / asztalmagasító (TMV QT-VD-510S tip.) w GSA CNC-120RA átm. 120mm, jobbos CNC körasztal: w GSA CNC-170RA átm. 170mm, jobbos CNC körasztal: w GSA TS-A115 szegnyereg CNC-120 körasztalhoz: w GSA TS-A135 szegnyereg CNC-170, CNC-151RB és CNC-201RB körasztalokhoz: w GSA CNCT-100 átm. 120mm CNC körasztal CNC billentéssel (4. és 5. Tengely):

4 46 Folytatás, 4. lap Körasztal és -támasz közötti készüléklap (TMV-400-QT tip.) 60 s kivitel: Automatikus ajtó nyitás-zárás: 62 s kivitel: Pára elszívó CNC szerszámgépekhez: VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI NCT 201 CNC maró vezérlő: NCT 201 vagy NCT 202/19" típusú vezérlő felára: Forgatható vezérlőpult felár, NCT 201/15" vagy -19" vezérlőhöz HW EXT kihelyezett kézikerék: w MyNCT grafikus programozási szoftver maró vezérléshez (NCT 201, 202 tip) Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201 tip.): Új szolgáltatás! NSNP pályakövetés harmadfokú gyorsítás-lassítással (NCT 201/211/202/212 tip.): 77 s kivitel: Gépfelügyelet és Energiagazdálkodás CNC marógépekhez (ESIS-SW201-OP06): w Három színű állapotjelző lámpa: Gépállapot jelzése SMS üzenetben: Gép kikapcsolása technológiai programból: db M kóddal, programból kapcsolható szabad kontaktus:

5 82 Folytatás, 5. lap Kihelyezett ciklus start-stop- és két szabad felhasználású gomb egység marógépekhez: 83 s kivitel: Hőkompenzáció CNC megmunkálóközpontokon: 84 s kivitel: Lézeres szerszám bemérés és szerszámtörés figyelés: tengely (forgótengely) fogadásának részleges kiépítése NCT 201 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201- és NCT 100/115/104 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201 vezérlőhöz: tengely (forgótengely) fogadásának részleges kiépítése NCT 201 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201 vezérlőhöz: Munkadarab-, szerszám bemérő tapintó fogadásának előkészítése: Kábeles munkadarab bemérő tapintó + ETPC + MES (HEIDENHAIN KT-130 tip.): w Kábeles szerszám bemérő tapintó + ETPC + MES (HEIDENHAIN TT-140 tip.): w M&H vezeték nélküli (INFRA), munkadarab bemérő tapintó készlet (DIN40): w M&H vezeték nélküli (INFRA), munkadarab- és szerszámbemérő készlet (DIN40): 95 s kivitel: HEIDENHAIN vagy RENISHAW tapintó kivitel (-ek): SZOLGÁLTATÁSOK Gépszállítás és üzembehelyezés (Belföld E+T+Ü):

6 102 Folytatás, 6. lap Betanítás és gépátadás új gépek eladásánál (2xB+PF+GÁ): CE megfelelőségi nyilatkozat CNC megmunkálóközpontokhoz: 104 Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Garancia (új és újjáépített CNC gép / belföld / ):
