ÁRAJÁNLAT 0,00 USD. Teljes bruttó ár: USD ÁFA: 0,00 USD 0,00. Címzett cég Vevői ajánlat minta (új gép) Szállító: NCT Kft. Mobil: / Cím:

Átírás

1 1. lap NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX NCT Nr.: Címzett cég Vevői ajánlat minta (új gép) Szállító: NCT Kft. Feladó: Deák József deakj@nct.hu Mobil: / Dátum: Cím: Paritás: EX Works, helyszíni beüzemeléssel Határidő: Gép és opcióinak összeállítása után meghatározható! Adószám: Garancia: A bizonylat 110. sorszámú tételében meghatározva. Címzett: Mobil.: + / Fizetés: Megállapodás szerint! Fizetési pénznem: Ft vagy EURO Árfolyam: Ft / EURO Finanszírozás: saját, részletfizetés, lízing, egyéb Előleg: min. 0% Ajánlat érvényessége: 30 nap Tel.: + - / Fax: + - / Szállítási cím: VTSZ: NC esztergálóközpont Teljes bruttó ár: 0,00 Tárgy: TS-85 és -100 CNC esztergagépek ÁFA: 0,00 Teljes nettó ár: (nettó ár oszlop tételeinek összege) 0,00 No. Cikkszám 1 Megjegyzések az Árajánlathoz: Az NCT Kft. vállalatirányítási rendszert használ, ami azt jelenti, hogy a bizonylat adatmegjelenítési formája kötött! I. Az árajánlat első oldalán található "Teljes nettó ár" cella, a bizonylatban szereplő összes "" oszlopban szereplő - a termék mindenkori alapárának, kedvezménnyel csökkentett, darabszámmal beszorzott - egységárának összege. Ez a termék ajánlott eladási ára! II. Amennyiben az árajánlatban szereplő terméknél: 1. a "" oszlopban, "Tartozék" felirat olvasható, az a termék tartozék, a "Teljes nettó ár" tartalmazza; 2. a "db (darabszám)" oszlopban 0 darabszám található, és a "Kedv. (Kedvezmény)" oszlopban: % található, a termék NEM ingyenes, * - 100% található, a termék ingyenes, választható tartozék, * * a "Teljes nettó ár"-ban nem szerepel, "Opció" felirat olvasható. 3. a "db (darabszám)" oszlopban nem "0" darabszám található, és a "Kedv. (Kedvezmény)" oszlopban: % található, a termék NEM ingyenes, * - 100% található, a termék ingyenes, * * a "Teljes nettó ár"-ban szerepel, a termék alapárának, kedvezménnyel csökkentett, darabszámmal beszorzott árának összege olvasható. III. Amennyiben a termék "" oszlopában "9999" vagy "222222" szerepel, az ár hibás, kérem jelezze kapcsolattartójának!

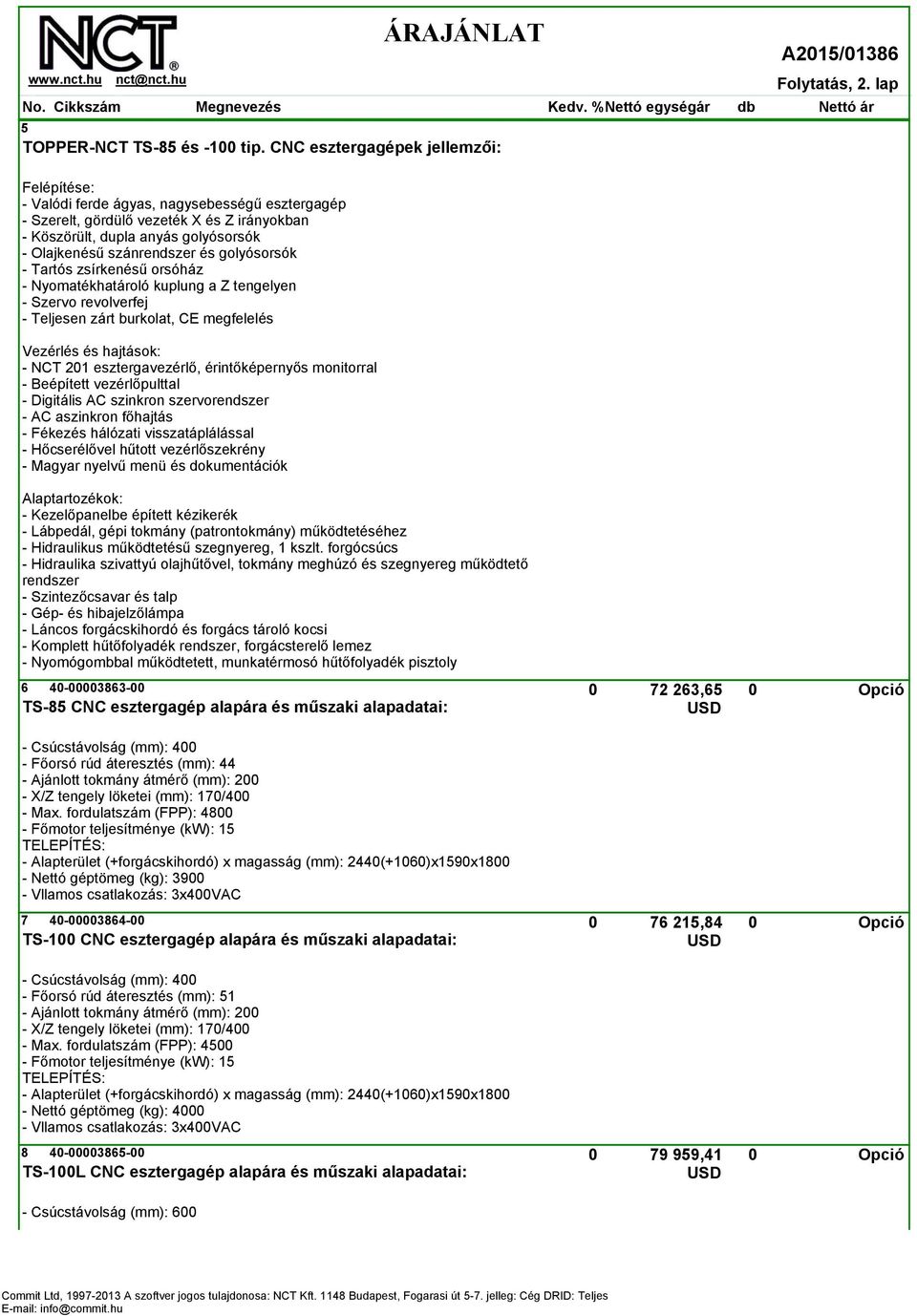

2 No. Cikkszám ÁRAJÁNLAT 5 TOPPER-NCT TS-85 és -100 tip. CNC esztergagépek jellemzői: Folytatás, 2. lap Felépítése: - Valódi ferde ágyas, nagysebességű esztergagép - Szerelt, gördülő vezeték X és Z irányokban - Köszörült, dupla anyás golyósorsók - Olajkenésű szánrendszer és golyósorsók - Tartós zsírkenésű orsóház - Nyomatékhatároló kuplung a Z tengelyen - Szervo revolverfej - Teljesen zárt burkolat, CE megfelelés Vezérlés és hajtások: - NCT 201 esztergavezérlő, érintőképernyős monitorral - Beépített vezérlőpulttal - Digitális AC szinkron szervorendszer - AC aszinkron főhajtás - Fékezés hálózati visszatáplálással - Hőcserélővel hűtott vezérlőszekrény - Magyar nyelvű menü és dokumentációk Alaptartozékok: - Kezelőpanelbe épített kézikerék - Lábpedál, gépi tokmány (patrontokmány) működtetéséhez - Hidraulikus működtetésű szegnyereg, 1 kszlt. forgócsúcs - Hidraulika szivattyú olajhűtővel, tokmány meghúzó és szegnyereg működtető rendszer - Szintezőcsavar és talp - Gép- és hibajelzőlámpa - Láncos forgácskihordó és forgács tároló kocsi - Komplett hűtőfolyadék rendszer, forgácsterelő lemez - Nyomógombbal működtetett, munkatérmosó hűtőfolyadék pisztoly ,65 0 TS-85 CNC esztergagép alapára és műszaki alapadatai: - Csúcstávolság (mm): Főorsó rúd áteresztés (mm): 44 - Ajánlott tokmány átmérő (mm): X/Z tengely löketei (mm): 170/400 - Max. fordulatszám (FPP): Főmotor teljesítménye (kw): 15 TELEPÍTÉS: - Alapterület (+forgácskihordó) x magasság (mm): 2440(+1060)x1590x Nettó géptömeg (kg): Vllamos csatlakozás: 3x400VAC ,84 0 TS-100 CNC esztergagép alapára és műszaki alapadatai: - Csúcstávolság (mm): Főorsó rúd áteresztés (mm): 51 - Ajánlott tokmány átmérő (mm): X/Z tengely löketei (mm): 170/400 - Max. fordulatszám (FPP): Főmotor teljesítménye (kw): 15 TELEPÍTÉS: - Alapterület (+forgácskihordó) x magasság (mm): 2440(+1060)x1590x Nettó géptömeg (kg): Vllamos csatlakozás: 3x400VAC ,41 0 TS-100L CNC esztergagép alapára és műszaki alapadatai: - Csúcstávolság (mm): 600

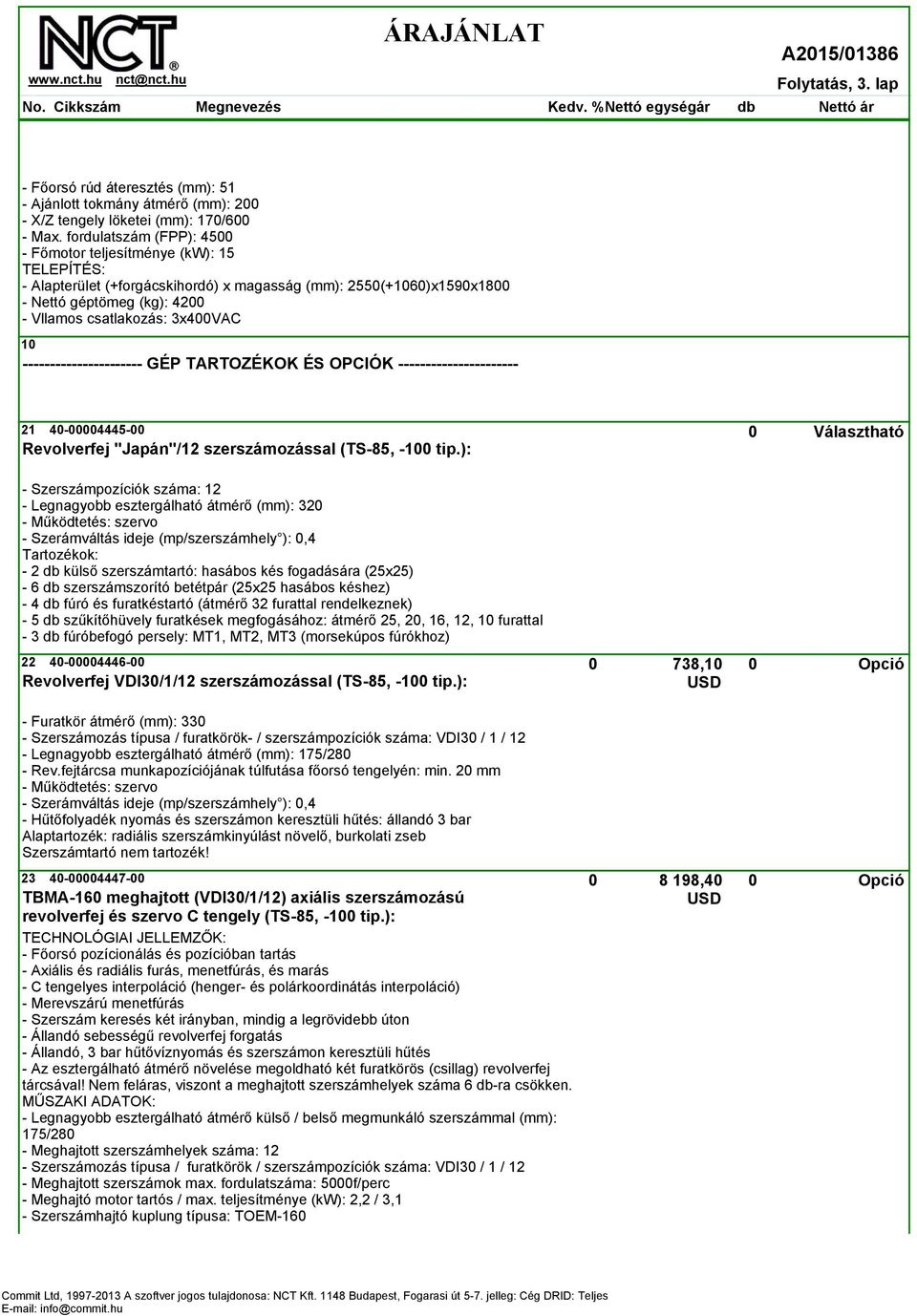

3 Folytatás, 3. lap - Főorsó rúd áteresztés (mm): 51 - Ajánlott tokmány átmérő (mm): X/Z tengely löketei (mm): 170/600 - Max. fordulatszám (FPP): Főmotor teljesítménye (kw): 15 TELEPÍTÉS: - Alapterület (+forgácskihordó) x magasság (mm): 2550(+1060)x1590x Nettó géptömeg (kg): Vllamos csatlakozás: 3x400VAC GÉP TARTOZÉKOK ÉS OPCIÓK Választható Revolverfej "Japán"/12 szerszámozással (TS-85, -100 tip.): - Szerszámpozíciók száma: 12 - Legnagyobb esztergálható átmérő (mm): Működtetés: szervo - Szerámváltás ideje (mp/szerszámhely ): 0,4 Tartozékok: - 2 db külső szerszámtartó: hasábos kés fogadására (25x25) - 6 db szerszámszorító betétpár (25x25 hasábos késhez) - 4 db fúró és furatkéstartó (átmérő 32 furattal rendelkeznek) - 5 db szűkítőhüvely furatkések megfogásához: átmérő 25, 20, 16, 12, 10 furattal - 3 db fúróbefogó persely: MT1, MT2, MT3 (morsekúpos fúrókhoz) ,10 0 Revolverfej VDI30/1/12 szerszámozással (TS-85, -100 tip.): - Furatkör átmérő (mm): Szerszámozás típusa / furatkörök- / szerszámpozíciók száma: VDI30 / 1 / 12 - Legnagyobb esztergálható átmérő (mm): 175/280 - Rev.fejtárcsa munkapozíciójának túlfutása főorsó tengelyén: min. 20 mm - Működtetés: szervo - Szerámváltás ideje (mp/szerszámhely ): 0,4 - Hűtőfolyadék nyomás és szerszámon keresztüli hűtés: állandó 3 bar Alaptartozék: radiális szerszámkinyúlást növelő, burkolati zseb Szerszámtartó nem tartozék! ,40 0 TBMA-160 meghajtott (VDI30/1/12) axiális szerszámozású revolverfej és szervo C tengely (TS-85, -100 tip.): TECHNOLÓGIAI JELLEMZŐK: - Főorsó pozícionálás és pozícióban tartás - Axiális és radiális furás, menetfúrás, és marás - C tengelyes interpoláció (henger- és polárkoordinátás interpoláció) - Merevszárú menetfúrás - Szerszám keresés két irányban, mindig a legrövidebb úton - Állandó sebességű revolverfej forgatás - Állandó, 3 bar hűtővíznyomás és szerszámon keresztüli hűtés - Az esztergálható átmérő növelése megoldható két furatkörös (csillag) revolverfej tárcsával! Nem feláras, viszont a meghajtott szerszámhelyek száma 6 db-ra csökken. MŰSZAKI ADATOK: - Legnagyobb esztergálható átmérő külső / belső megmunkáló szerszámmal (mm): 175/280 - Meghajtott szerszámhelyek száma: 12 - Szerszámozás típusa / furatkörök / szerszámpozíciók száma: VDI30 / 1 / 12 - Meghajtott szerszámok max. fordulatszáma: 5000f/perc - Meghajtó motor tartós / max. teljesítménye (kw): 2,2 / 3,1 - Szerszámhajtó kuplung típusa: TOEM-160

4 Folytatás, 4. lap - Revolverfej munkapozíciójának túlfutása főorsó tengelyén (mm): min.20 - Főorsó pozícionálási felbontás / pontosság: 0,002 / +/-0,01 - Revolverfej gyártója és típusa: BARUFFALDI TBMA Szerszámváltási sebesség (mp/180 ): 1,6 - Furatkör ármérő: 270 mm FIGYELEM! Az alapár tartalmaz 6 db. zárókupakot. A hidraulikus főorsó fék és szerszámtartó nem tartozék! HEIMATEC (német gyártó) szerszámtartók külön megrendelhetők! Választható Két furatkörös VDI30/2/12 revolverfejtárcsa felár, TBMA-160 tip revolverfejhez (TS-85DT, -100DT tip.): TBMA-160 típusú revolverfejhez (nem feláras, rendelhető), nincs zseb kialakítás - Legnagyobb esztergálható átmérő:... mm - Szerszámozás típusa / furatkörök- / szerszámpozíciók száma: VDI30 / 2 / 12 - Furatkör átmérője: 270 / 335 mm - Meghajtott szerszámhelyek száma: ,00 0 Megnövelt szolgáltatás csomag egy főorsós, hajtott szerszámozású szervo revolverfejekhez: Az alapkivitelen felüli szolgáltatások: - Megnövelt fúrási fordulatszám (az ellenirányú fordulatszámok összeadódásából) - Szögben fúrás, menetfúrás kiegyenlítő patronnal - Menetfúró, megnövelt fordulatszámon történő kiforgatása - Főorsó irányváltoztatás nélküli menetfúrás (opc.) - Sokszögesztergálás (letörés, két-, három-, négy-, hat lap, stb. készítése; egyenes és kúpos alak; nagyolás és simítási funkció) - Sokszögmarás, automatikusan változó előtolással (kör keresztmetszetű alapanyagnál) - Betű és szám gravírozás - Horony vésés - Programból vagy Over-ride kapcsolóval változtatható revolverfej váltási sebesség (NCT hajtás) FIGYELEM: Az opció utólagosan is beépíthető, helyszíni kiszállással. Az alapár nem tartalmazza a munkadíjat és a kiszállási díjat Választható Megnövelt hajtott szerszám nyomaték, TBMA-160 revolverfejhez: Ez az opció díjmentes, kérhető, későbbi átalakítása nem megoldható! - Max. nyomaték: 15 Nm - Max. fordulatszám: 4000 FPP - Áttétel: 1:1,25 FIGYELEM: Merevszárú menetfúrásra és sokszögesztergálásra alkalmas, de a folyamat megszakítása után nem tud visszatérni az eredeti pozícióba! ,00 0 Főorsó hidraulikus rögzítése (TNL, LT, TCS tip.): - Programból kapcsolható, megnövelt főorsó pozícionálási erő - Főorsó hézagmentes pozícióban tartása - Főorsó rögzítés tokmány cseréhez ,10 0 Megnövelt, C tengely pozícionálási pontosság közvetlen mérőrendszerrel (TNL, TA és TB tip.): Tartós, megnövelt pontosság HEIDENHAIN szögmérővel. - pozícionálási felbontás: 0,001 - pozícionálási pontosság: +/-0,005

5 ÁRAJÁNLAT Folytatás, 5. lap Tartozék Gépi működtetésű, átm. 210mm/8"/52/A2-6, hárompofás tokmány (TON-FOU TF3B-8A6): - külső átmérő / max.áteresztés (mm): 210 / 52 - főorsó csatlakozás: A2-6 - Smax (f/perc): 4900 Tartozékok: 1 kszlt. keménypofa, 1 kszlt. puhapofa ,00 0 Gépi működtetésű patrontokmány A2-6/173E (TON-FOU CL40-A6): - külső átmérő / max.áteresztés (mm): 102 / 42 - főorsó csatlakozás: A2-6 - Smax ( f/perc): patronméret: 173E Patron nem tartozék! ,00 0 Gépi működtetésű patrontokmány A2-6/185E (TON-FOU CL60-A6-S): - külső átmérő / max.áteresztés (mm): 130 / 60 - főorsó csatlakozás: A2-6 - Smax ( f/perc): patron típusa: 185E Patron nem tartozék! ,24 0 Munkadarab elkapó és -elszállító konvejor (TNL tip.): Munakdarab elkapó a főorsóhoz. A technológiai programból vezérelt konvejor biztosítja, hogy az alkatrészek ne essenek egymásra, ne keveredjenek össze és a gyártás sorrendjében kövessék egymást, ami minőségi gyártás biztosításához és a gyártás folyamatának ellenőrzéséhez elengedhetetlen. A tétel külön is megvásárolható más szerszámgéphez is illeszthető! ,76 0 Szerszámbemérő tapintó (TS-85, -100 tip.): A munkatérbe kézzel kell beforgatni mérőpozícióba. A szerszámbemérést biztonságossá és rendkívül gyorssá teszi. A szerszám hegyét X és Z irányokból nekivezetjük a tapintónak JOG mozgatással. A tapintás pillanatában a mozgás automatikusan megáll és a bemérési érték kezelői beavatkozás nélkül eltárolódik ,57 0 Lábpedál, szegnyereg működtetéséhez: ,83 0 Megnövelt, 3-ról 6 bar-ra emelt, programból szabályozható hűtővíz nyomás felár, VDI szerszámozáshoz: Az opció, csak 3 baros hűtőfolyadék nyomású rendszer, és VDI szerszámozású revolverfejtárcsa esetén alkalmazható! - Hűtővíz nyomás tartomány: 1-6 bar - Programozás: öt fokozatban, a technológiai programban megadható a kívánt nyomás érték ,64 0 Megnövelt (20 bar), programból szabályozható hűtővíz nyomás felár, TBMA revolverfejekhez: Az opció, csak TB és TBMA típusú revolverfej esetén alkalmazható! - Hűtővíz nyomás tartomány: 1-20 bar - Programozás: öt fokozatban, a technológiai programban megadható a kívánt nyomás érték - Beépített hűtőfolyadéktartály folyadékszint figyelés

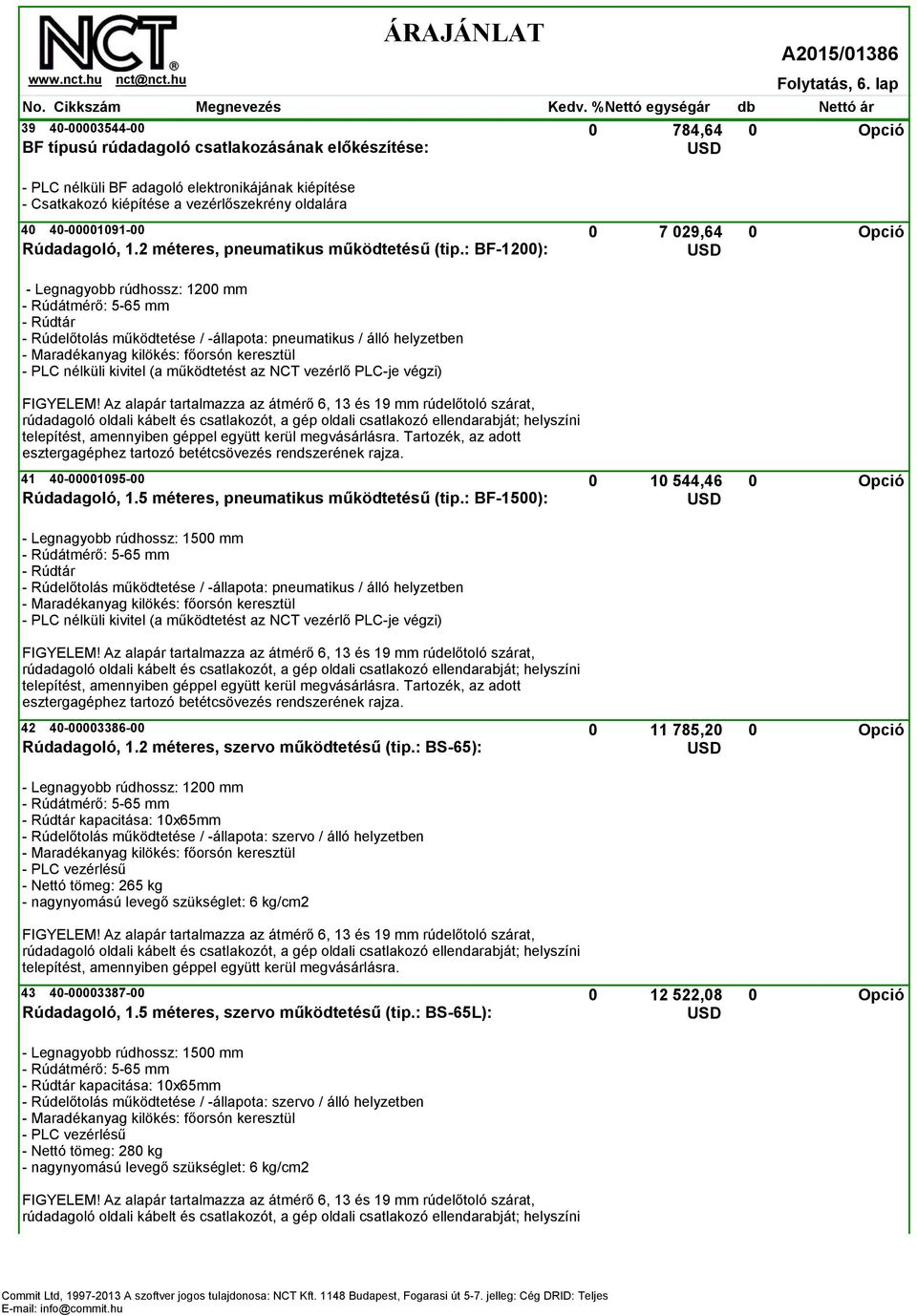

6 No. 39 Cikkszám ÁRAJÁNLAT ,64 0 BF típusú rúdadagoló csatlakozásának előkészítése: - PLC nélküli BF adagoló elektronikájának kiépítése - Csatkakozó kiépítése a vezérlőszekrény oldalára 40 Folytatás, 6. lap ,64 0 Rúdadagoló, 1.2 méteres, pneumatikus működtetésű (tip.: BF-1200): - Legnagyobb rúdhossz: 1200 mm - Rúdátmérő: 5-65 mm - Rúdtár - Rúdelőtolás működtetése / -állapota: pneumatikus / álló helyzetben - Maradékanyag kilökés: főorsón keresztül - PLC nélküli kivitel (a működtetést az NCT vezérlő PLC-je végzi) FIGYELEM! Az alapár tartalmazza az átmérő 6, 13 és 19 mm rúdelőtoló szárat, rúdadagoló oldali kábelt és csatlakozót, a gép oldali csatlakozó ellendarabját; helyszíni telepítést, amennyiben géppel együtt kerül megvásárlásra. Tartozék, az adott esztergagéphez tartozó betétcsövezés rendszerének rajza ,46 0 Rúdadagoló, 1.5 méteres, pneumatikus működtetésű (tip.: BF-1500): - Legnagyobb rúdhossz: 1500 mm - Rúdátmérő: 5-65 mm - Rúdtár - Rúdelőtolás működtetése / -állapota: pneumatikus / álló helyzetben - Maradékanyag kilökés: főorsón keresztül - PLC nélküli kivitel (a működtetést az NCT vezérlő PLC-je végzi) FIGYELEM! Az alapár tartalmazza az átmérő 6, 13 és 19 mm rúdelőtoló szárat, rúdadagoló oldali kábelt és csatlakozót, a gép oldali csatlakozó ellendarabját; helyszíni telepítést, amennyiben géppel együtt kerül megvásárlásra. Tartozék, az adott esztergagéphez tartozó betétcsövezés rendszerének rajza ,20 0 Rúdadagoló, 1.2 méteres, szervo működtetésű (tip.: BS-65): - Legnagyobb rúdhossz: 1200 mm - Rúdátmérő: 5-65 mm - Rúdtár kapacitása: 10x65mm - Rúdelőtolás működtetése / -állapota: szervo / álló helyzetben - Maradékanyag kilökés: főorsón keresztül - PLC vezérlésű - Nettó tömeg: 265 kg - nagynyomású levegő szükséglet: 6 kg/cm2 FIGYELEM! Az alapár tartalmazza az átmérő 6, 13 és 19 mm rúdelőtoló szárat, rúdadagoló oldali kábelt és csatlakozót, a gép oldali csatlakozó ellendarabját; helyszíni telepítést, amennyiben géppel együtt kerül megvásárlásra ,08 0 Rúdadagoló, 1.5 méteres, szervo működtetésű (tip.: BS-65L): - Legnagyobb rúdhossz: 1500 mm - Rúdátmérő: 5-65 mm - Rúdtár kapacitása: 10x65mm - Rúdelőtolás működtetése / -állapota: szervo / álló helyzetben - Maradékanyag kilökés: főorsón keresztül - PLC vezérlésű - Nettó tömeg: 280 kg - nagynyomású levegő szükséglet: 6 kg/cm2 FIGYELEM! Az alapár tartalmazza az átmérő 6, 13 és 19 mm rúdelőtoló szárat, rúdadagoló oldali kábelt és csatlakozót, a gép oldali csatlakozó ellendarabját; helyszíni

7 Folytatás, 7. lap telepítést, amennyiben géppel együtt kerül megvásárlásra ,00 0 Szálvezető, BF, és BS-1500 tip. rúdadagolóhoz, átm. 51mm áteresztéssel (SUPPORTER): Csapágyazott toldat a szerszámgép és a rúdadagoló közé a rúd főorsóból kilógó részének megvezetésére. 45 Opciós kivitel: Egyedi igény szerinti szálvezetők, száladagolók és előgyártmány adagolók illesztése: - 1,2 m, átmérő 80mm szálanyag adagoló - 1,2 m és 1,5 m szervo adagoló - 3 m szálvezető (Hydrobar) - 2,5, 3, 3,5 m szálvezető és rúdadagoló 56mm-ig - robot vagy felsőpályás manipulátor - idegen adagolók ,00 0 Gép burkolatán kívüli munkatér lámpa (esztergagép): Gépburkolaton kívüli, munkatérajtó nyitására és mozgás hatására működtetett, egy reflektoros géplámpa ,87 0 Automatikus ajtó nyitás és zárás (TNL) ,00 0 Páraelszívó (TNL-85A - 130A, TCS, LT, JCL tip.): Helye és kiépítése: gép tető burkolatára szerelve, villamos- és elszívócsó bekötéssel Működése: M funkcióval, programból működtethető be- és kikapcsolás. Zöld funkció (opció): Paraméteres időzítéssel lehet ciklus startkor késleltetve be- és ciklus végén késleltetve kikapcsolni. FIGYELEM! Az elszívó nem alkalmas vágóolaj gőz elszívására, arra másik készüléket kell alkalmazni! Könnyű-szálló anyagok esetén (pl. alumínium, műanyag), forgács előszűrő egységet kell alkalmazni! ,66 0 Kaparós forgácskihordó felár (TNL A, TGL tip.): ,38 0 HEIMATEC VDI30/180 /KH/TOEM160/ER25 fúró-maró szerszámtartó (Rsz.: ) Axiális (180 ) fúró-maró szerszámtartó. - szerszámtartó- / patron méret: VDI 30 / ER25 - revolverfej- / kuplung tipusa: BARUFFALDI / TOEM Smax (1/perc) / Mmax / áttétel: 8000 /... / 1:1 - szerszámtartó kinyúlása, a revolverfej tárcsa síkjától (mm): 75, hűtés: külső Patron és szerelőkészlet nem tartozék! 12 hónapos NCT telephelyén érvényes garancia! ,88 0 Opció HEIMATEC VDI30/90 /KH/TOEM160/AX-R/ER25 fúró-maró szerszámtartó (Rsz.: ) Radiális (90 ) fúró-maró szerszámtartó.

8 Folytatás, 8. lap - tengelyek szöghelyzete: 90 - szerszámtartó- / patron méret: VDI 30 / ER25 - revolverfej- / kuplung tipusa: BARUFFALDI / TOEM Smax (1/perc) Mmax (Nm) / áttétel: 6000 /... / 1:1 - revolverfej tárcsa síkja és a szerszám tengely távolsága (mm):... - szerszámtartó kinyúlása, a revolverfej tárcsa hajtás tengelyétől (mm): hűtés: külső Patron és szerelőkészlet nem tartozék! 12 hónapos NCT telephelyén érvényes garancia! ,60 0 HEIMATEC ER25 patronhoz, szerelőkulcs készlet (Rsz.: ) ER25-ös szerelőkulcs készlet Súly: 0,52 kg 70 Opciós kivitel: Álló és hajtott HEIMATECH szerszámtartók az NCT-től: Gyártó: HEIMATECH (német, Teljes körű ügyintézés és szerviz: Kékes Anikó / ; sales@nct.hu) 71 Opciós kivitel: Egyedi kivitelű HEIMATECH axiális és radiális hajtott szerszámtartók: Gyártó: HEIMATECH (német) Alapesetben az axiális és a radiális (90 ) szerszámtartók áttétele 1:1. Rendelhető kivitelek: - Áttétel / szerszámtaró befogás / Smax / Mmax: 1:2 / VDI30 / 12000FPP / 8Nm - Áttétel / szerszámtaró befogás / Smax / Mmax: 2:1 / VDI30 / 3000FPP / 32Nm - Áttétel / szerszámtaró befogás / Smax / Mmax: 1:2 / VDI40 / 8000FPP / 16Nm - Áttétel / szerszámtaró befogás / Smax / Mmax: 2:1 / VDI40 / 3000FPP / 63Nm Az opciós kivetel ára, nem egyezik meg a alapkivitellel árával! 72 Opciós kivitel: Egyedi ellenőrző eszközök CNC esztergagépekhez: - egyszerű szerszám törés figyelő - automatikus, munkatéren belüli munkadarab bemérés, ellenőrzés VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI Tartozék NCT 201 CNC eszterga vezérlő: KAPACITÁS: Nagysebességű CNC, 1ms mondatfeldolgozási idő Háttértároló kapacitás: 16 GB Technológiai programtár: 15 GB Technológiai program tárolás: WINDOWS fájlrendszer Teljes tároló kapacitás (rendszerprogram, PLC, paraméterek, technológiai programtár) egyetlen COMPACT FLASH ben KÉPERNYŐ: színes, grafikus LCD érintőképernyő KOMMUNIKÁCIÓ: USB, Ethernet, EtherCat MÉRŐRENDSZER: HEIDENHAIN abszolút EnDat 2.2 PROGRAMOZÁS: ISO, mynct SZOLGÁLTATÁSOK: Alapszolgáltatások: Szilárdtest szimuláció (NCT 211 / NCT 202)

9 Folytatás, 9. lap Ciklusok széles választékban MAKRO programozás PCH és ROL gyorsjárati mozgás optimalizáló Eseménynaplózás PDF fájl olvasó Függőleges tengely megzuhanás gátlás Főorsó fluktuáció figyelés PROG T vezérlő szimulátor PC-re, 50 mondatig (NCT Akadémia weblapján, regisztrálás után letölthető) Tudományos számológép Opciós szolgáltatások: mynct dialóg programozás ( ) AutoCAD DXF konverter ( ) CAM szoftver által generált program kezelése 3D s szilárdtest szimuláció Hajtott szerszámos megmunkálás C és Y tengelyes megmunkálás Szuperponálás Fogazás Változó emelkedésű csiga marás Társszerszám kezelés Gépen belüli automatikus szerszámbemérés és kompenzálás Külső szerszámbemérővel online kapcsolat Automatikus munkadarab bemérés és kompenzálás, digitalizálás Gyorsjárati sebesség override Programból vagy override kapcsolóval változtatható revolverfej váltási sebesség Főorsó és a tengelyek, másodfokú gyorsítása lassítása Távfelügyelet távoli gép eléréssel Gépfelügyelet, adatgyűjtés Ütközésfelügyelet, aktív forgácsolásfelügyelet Intelligens kézikerék Gépállapot jelzése SMS üzenetben Munkadarab program kiválasztása vonalkód olvasóval ( ) Gép kikapcsolása technológiai programból PROG-M vezérlő teljes szimulátor PC-re ( ) Többcsatornás vezérlés (több revolverfej, manipulátor) Betű és szám gravírozás palást, és homlok felületre Sokszögesztergálás Hőkompenzáció Egyenesség kompenzáció Szerszámhely pozíció kompenzáció Örvénylő menetmarás Forgó tengelyek szinkron hajtása Opciós vezérlőpult kiegészítők: Vezérlőpult mögé becsúsztatható A4 rajzlap tartó Alfanumerikus billentyűzet, és trackball egér és tartó ,56 0 NCT 201/19" típusú vezérlő felára: 19" monitor; 4 db. USB csatlakozás ,45 0 mynct szoftver, NCT 201 eszterga vezérlőhöz ,09 0 Opció Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201 tip.): - Csökkentett gyorsítási-lassítási idő, és munkadarab gépi főidő

10 Folytatás, 10. lap - Maximális tengely dinamika, a gép mechanika károsodása nélkül (megnövelt élettartam) ,92 0 Forgatható vezérlőpult felár, NCT 201/15" vagy -19" vezérlőhöz ,90 0 Három színű állapotjelző lámpa szerszámgépekhez: Piros: géphiba; Sárga: kezelői beavatkozás szükséges; Zöld: üzemszerű állapot ,77 0 Gépállapot jelzése SMS üzenetben: Nyolc bemenetű SMS kommunikátor programvég, géphiba jelzéshez, vezérléshez. A készülék programozása során megadott feltételek alapján a bemeneteken történt változásokról SMS-ben riasztja felhasználóját, valamint SMS-sel vezérelni lehet a kimenetekre csatlakoztatott eszközöket. Akkumulátor biztosítja a szünetmentes tápellátást (230V táp.) Az alapár nem tartalmazza a SIM kártyát! , db M kóddal, programból kapcsolható szabad kontaktus: Vezérlőszekrényben sorkapocsig kiépítve, max. kapcsolási áramerőség 4x10A ,33 0 Kihelyezett ciklus start-stop- és tokmány nyitás-zárás gomb egység esztergagépekhez Géptestre felszerelt egység,4 db, olajálló, tartós igénybevételt elviselő nyomógombokkal és vészstop kapcsoló. Alapár tartalmazza az Szállító telephelyén történő belszerelés költségeit, 12 hónap garanciát ,41 0 Gép kikapcsolása technológiai programból: A technológiai programból kiadott M-parancs hatására a gép kikapcsolja önmagát, ahhoz hasonlóan, mintha a főkapcsolót kikapcsolnánk SZOLGÁLTATÁSOK Tartozék Betanítás és gépátadás, új gépek eladásánál (2xB+PF+GÁ): NCT KÖTELESSÉGE ÉS KÖLTSÉGE: Betanítás (B): A gép kezelésének és az NCT vezérlő kezelésének és programozásának 1+1 napos betanítása Próba forgácsolás (PF): A betanítás alatt vállaljuk egy a Megrendelő által kijelölt munkadarab próbamegmunkálását is, amennyiben az 1+1 napos időkeretbe az is belefér Gép átadás (GÁ): új NCT dokumentációk, új villamos áramútterv, új gépkönyv átadása nyomtatott formában és digitális adathordozón (CD vagy PENDRIVE stb.) MEGRENDELŐ KÖTELESSÉGE ÉS KÖLTSÉGE: - Gépátadáshoz szükséges eszközök biztosítása: szerszámok, befogók, satu, megfelelő minőségű és mennyiségű hűtőfolyadék, munkadarab, stb.

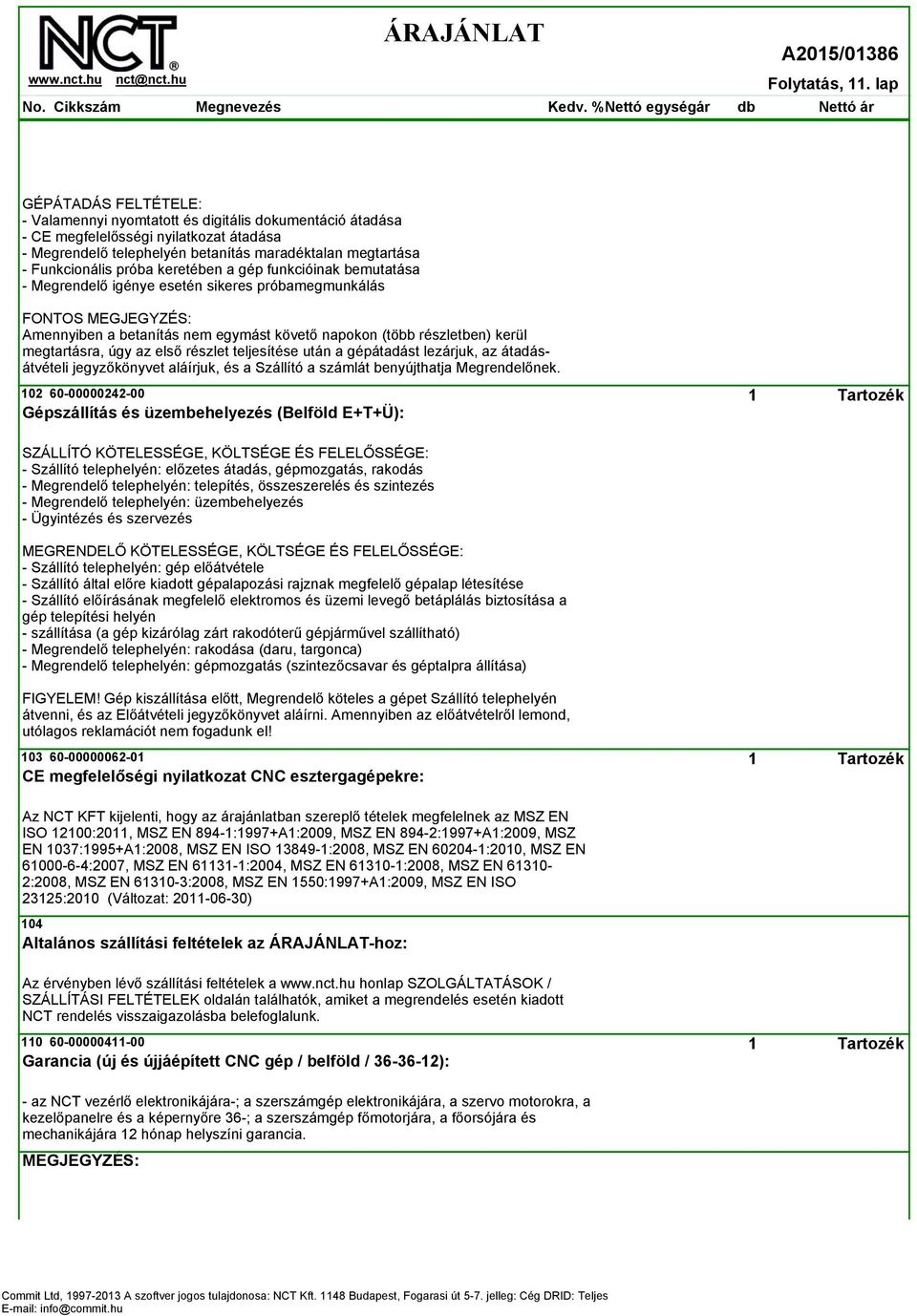

11 Folytatás, 11. lap GÉPÁTADÁS FELTÉTELE: - Valamennyi nyomtatott és digitális dokumentáció átadása - CE megfelelősségi nyilatkozat átadása - Megrendelő telephelyén betanítás maradéktalan megtartása - Funkcionális próba keretében a gép funkcióinak bemutatása - Megrendelő igénye esetén sikeres próbamegmunkálás FONTOS MEGJEGYZÉS: Amennyiben a betanítás nem egymást követő napokon (több részletben) kerül megtartásra, úgy az első részlet teljesítése után a gépátadást lezárjuk, az átadásátvételi jegyzőkönyvet aláírjuk, és a Szállító a számlát benyújthatja Megrendelőnek Tartozék Gépszállítás és üzembehelyezés (Belföld E+T+Ü): SZÁLLÍTÓ KÖTELESSÉGE, KÖLTSÉGE ÉS FELELŐSSÉGE: - Szállító telephelyén: előzetes átadás, gépmozgatás, rakodás - Megrendelő telephelyén: telepítés, összeszerelés és szintezés - Megrendelő telephelyén: üzembehelyezés - Ügyintézés és szervezés MEGRENDELŐ KÖTELESSÉGE, KÖLTSÉGE ÉS FELELŐSSÉGE: - Szállító telephelyén: gép előátvétele - Szállító által előre kiadott gépalapozási rajznak megfelelő gépalap létesítése - Szállító előírásának megfelelő elektromos és üzemi levegő betáplálás biztosítása a gép telepítési helyén - szállítása (a gép kizárólag zárt rakodóterű gépjárművel szállítható) - Megrendelő telephelyén: rakodása (daru, targonca) - Megrendelő telephelyén: gépmozgatás (szintezőcsavar és géptalpra állítása) FIGYELEM! Gép kiszállítása előtt, Megrendelő köteles a gépet Szállító telephelyén átvenni, és az Előátvételi jegyzőkönyvet aláírni. Amennyiben az előátvételről lemond, utólagos reklamációt nem fogadunk el! Tartozék CE megfelelőségi nyilatkozat CNC esztergagépekre: Az NCT KFT kijelenti, hogy az árajánlatban szereplő tételek megfelelnek az MSZ EN ISO 12100:2011, MSZ EN 894-1:1997+A1:2009, MSZ EN 894-2:1997+A1:2009, MSZ EN 1037:1995+A1:2008, MSZ EN ISO :2008, MSZ EN :2010, MSZ EN :2007, MSZ EN :2004, MSZ EN :2008, MSZ EN :2008, MSZ EN :2008, MSZ EN 1550:1997+A1:2009, MSZ EN ISO 23125:2010 (Változat: ) 104 Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Az érvényben lévő szállítási feltételek a honlap SZOLGÁLTATÁSOK / SZÁLLÍTÁSI FELTÉTELEK oldalán találhatók, amiket a megrendelés esetén kiadott NCT rendelés visszaigazolásba belefoglalunk Tartozék Garancia (új és újjáépített CNC gép / belföld / ): - az NCT vezérlő elektronikájára-; a szerszámgép elektronikájára, a szervo motorokra, a kezelőpanelre és a képernyőre 36-; a szerszámgép főmotorjára, a főorsójára és mechanikájára 12 hónap helyszíni garancia. MEGJEGYZÉS:

12 Folytatás, 12. lap Aláírás
