1 . Szerszámgépek értékesítése és pótlólagos automatizálása Márkaképviseletek Akciós KITAMURA HX25 250G megmunkáló központ

2 A Kitamura High End Technológiája A Kitamuránál a különleges teljesítmény alapkövetelmény Minden egyes Kitamura megmunkáló-központ kielégíti a precizitás, a gyorsaság és a hosszú élettartam legmagasabb igényeit még nehéz feltételek mellett is. Néhány példa a Kitamura gépeken alkalmazott High End technológiára: A lehúzók szorosan tömítenek Hagyományos vezetékeknél apró forgácsok kerülhetnek a lehúzó alá és károsíthatják a vezetékrendszert. Nem így a Kitamuránál: egy speciális levegőkihordórendszer mindezt megakadályozza (PAT ). Így hosszabb lesz a vezetékek élettartama (pl. öntöttvas megmunkálásnál) és nagyobb az üzembiztonság is. Nagyobb megmunkáló-központoknál dupla golyósorsót alkalmazunk. Golyósorsó hűtőrendszere A vízszintes és függőleges megmunkálóközpontokat egyaránt golyósorsóhűtőrendszeres alapfelszereltséggel gyártjuk. Ez lehetővé teszi folyamatos üzemelésnél, nagy sebességnél is az óriási pontosságot. A rendszer lényege, hogy az X-, Y- és Z-tengelyek golyósorsói hűtött olajon mozognak. Az olaj hőmérsékletét egy olajhűtő állandó hőmérsékleten ±1 C-on tartja.

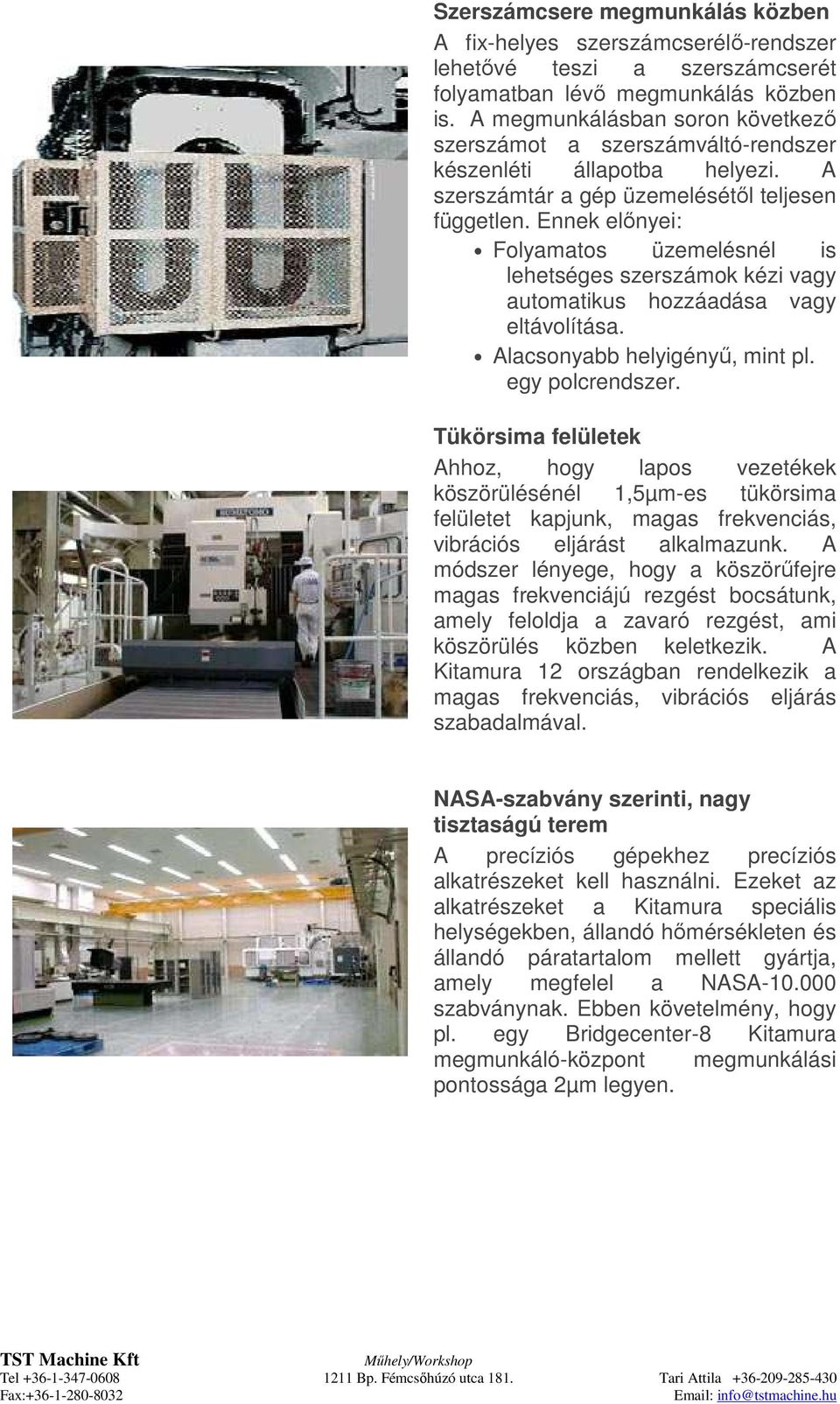

3 Szerszámcsere megmunkálás közben A fix-helyes szerszámcserélő-rendszer lehetővé teszi a szerszámcserét folyamatban lévő megmunkálás közben is. A megmunkálásban soron következő szerszámot a szerszámváltó-rendszer készenléti állapotba helyezi. A szerszámtár a gép üzemelésétől teljesen független. Ennek előnyei: Folyamatos üzemelésnél is lehetséges szerszámok kézi vagy automatikus hozzáadása vagy eltávolítása. Alacsonyabb helyigényű, mint pl. egy polcrendszer. Tükörsima felületek Ahhoz, hogy lapos vezetékek köszörülésénél 1,5µm-es tükörsima felületet kapjunk, magas frekvenciás, vibrációs eljárást alkalmazunk. A módszer lényege, hogy a köszörűfejre magas frekvenciájú rezgést bocsátunk, amely feloldja a zavaró rezgést, ami köszörülés közben keletkezik. A Kitamura 12 országban rendelkezik a magas frekvenciás, vibrációs eljárás szabadalmával. NASA-szabvány szerinti, nagy tisztaságú terem A precíziós gépekhez precíziós alkatrészeket kell használni. Ezeket az alkatrészeket a Kitamura speciális helységekben, állandó hőmérsékleten és állandó páratartalom mellett gyártja, amely megfelel a NASA szabványnak. Ebben követelmény, hogy pl. egy Bridgecenter-8 Kitamura megmunkáló-központ megmunkálási pontossága 2µm legyen.

4 A gép általános jellemzői: TGA (True Geometry Accuracy) széria mely a kiemelt pontossággal, nulla korrekcióval készülő ő gépek megjelölésére szolgál Pozícionálási pontosság +/- 0,002 mm Ismétlési pontosság +/-0,001 mm A gép alapanyaga a stabil, jó rezgéselnyelő MEEHANITE öntöttvas Kimagasló 48 méter / perces gyorsmenet mindhárom vezetéken. A rendkívül kis helyigény értékes területeket spórol meg Szimultán 4 tengelyes megmunkálás folyamatos körasztallal A hő deformáció kompenzálására a géptest, a vezetékek és a főorsó hő érzékelőkkel van felszerelve IAC system (intelligens hő-kompenzáció) Kitamura által gyártott extra sebességű ARUMATIK CNC vezérlés 64 bites HPCC RISC processzor, AI Nano Control (1680 blokkos előreolvasás), NURBS interpoláció, 512 kb, 1280 m memória 16 mm-es menet emelkedésű precíziós golyósorsókon 16 millió pozíciójú impulzusgördülő szűrővel adó tengelyenként 1 nanométeres felbontást biztosít Különleges forgácseltávolítás Duble-Deckel jellegű berendezéssel A főorsó f/perc fordulaton is magas nyomatékot ad le (M max=47,7 Nm) A 7.5 kw-os főmotor jelentős energia megtakarítást tesz lehetővé, kellő nyomaték biztosítása mellett A főorsó hűtését Inverteres szabályozású hűtőrendszer biztosítja Extrém gyors szerszámcsere (1,6 sec) szervó motorral hajtott cserélő karral A menetfúrás mélységi pontossága ±0,02mm Kettős felfekvésű (Dual-contact) szerszámrögzítés CFRP szénszálas kompozit ajtó burkolat Tel Bp. Fémcsőhúzó utca 181. Tari Attila

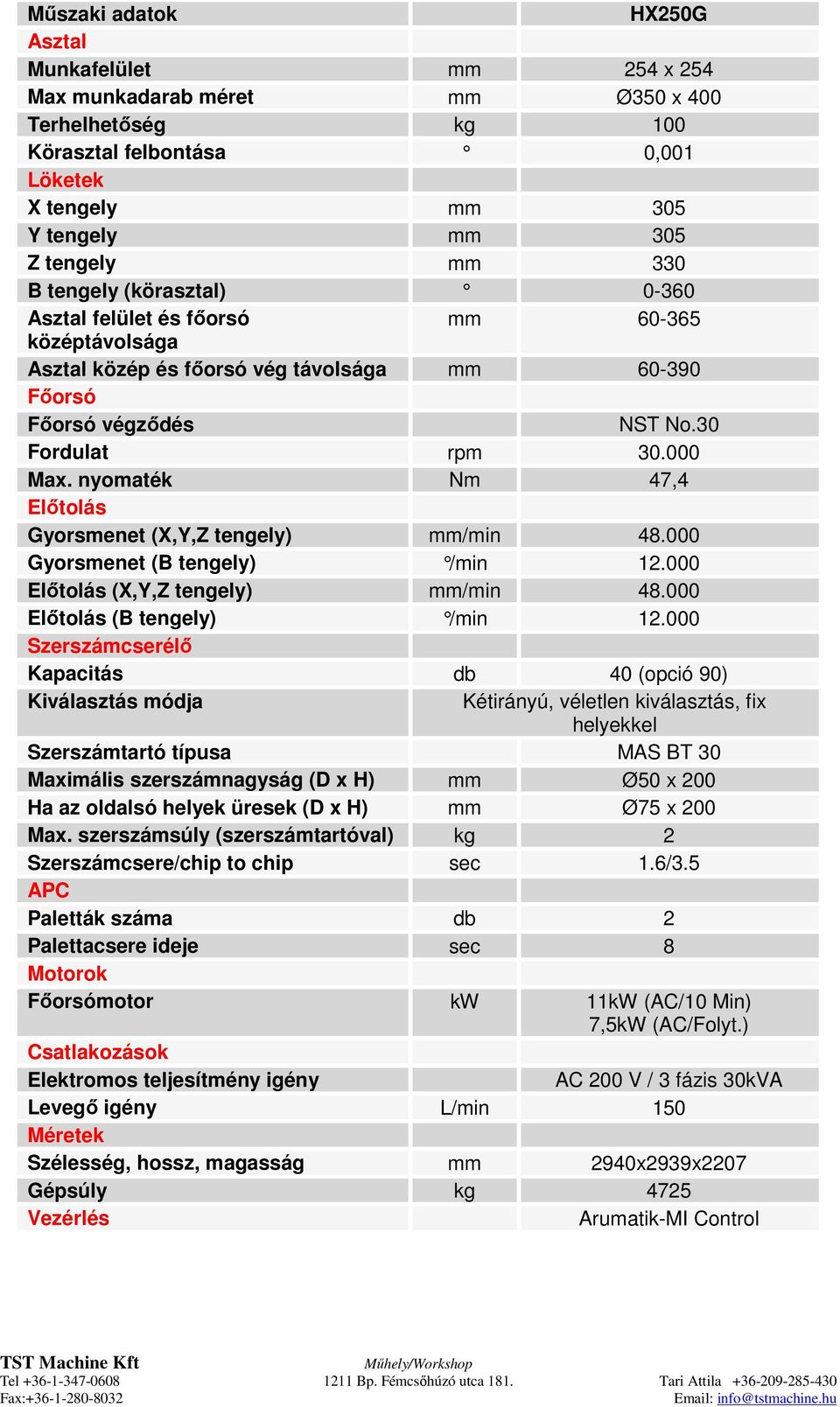

5 Műszaki adatok HX250G Asztal Munkafelület mm 254 x 254 Max munkadarab méret mm Ø350 x 400 Terhelhetőség kg 100 Körasztal felbontása 0,001 Löketek X tengely mm 305 Y tengely mm 305 Z tengely mm 330 B tengely (körasztal) Asztal felület és főorsó mm középtávolsága Asztal közép és főorsó vég távolsága mm Főorsó Főorsó végződés NST No.30 Fordulat rpm Max. nyomaték Nm 47,4 Előtolás Gyorsmenet (X,Y,Z tengely) mm/min Gyorsmenet (B tengely) /min Előtolás (X,Y,Z tengely) mm/min Előtolás (B tengely) /min Szerszámcserélő Kapacitás db 40 (opció 90) Kiválasztás módja Kétirányú, véletlen kiválasztás, fix helyekkel Szerszámtartó típusa MAS BT 30 Maximális szerszámnagyság (D x H) mm Ø50 x 200 Ha az oldalsó helyek üresek (D x H) mm Ø75 x 200 Max. szerszámsúly (szerszámtartóval) kg 2 Szerszámcsere/chip to chip sec 1.6/3.5 APC Paletták száma db 2 Palettacsere ideje sec 8 Motorok Főorsómotor kw 11kW (AC/10 Min) 7,5kW (AC/Folyt.) Csatlakozások Elektromos teljesítmény igény AC 200 V / 3 fázis 30kVA Levegő igény L/min 150 Méretek Szélesség, hossz, magasság mm 2940x2939x2207 Gépsúly kg 4725 Vezérlés Arumatik-MI Control

6 Alaptartozékok: Szintező lemezek és csavarok Ciklus-vég lámpa Munkatér világítás Főorsó csapágy hűtőrendszer (olaj-levegő) Golyósorsó olajhűtő rendszer Főorsó tájoló Főorsó kúp levegőkilökés Hűtőszivattyú (1210 W /60 Hz) Hűtőfolyadék tároló (150 l) Főorsón keresztüli hűtés (15bar) Forgácskihordás hátul (Double Decker rendszerű) Intelligens hő kompenzációs rendszer (IAC) Merev szárú menetfúrás 4. tengely (körasztal) Abszolút helyzet jeladó rendszer Automatikus palettacserélő (2db) Zuhanyhűtés és lemosó hűtés Szabad felhasználói M-függvények (M20-M23) Teljesen zárt burkolat Levegő ARL berendezés (szűrő, szabályzó, kenő) Automatikus szerszámcserélő (40db-os) Szerszámcserélő tár védőlap Manuális megállító gomb a szerszámcserélőnél Főorsó fordulat-mérő Főorsó terhelés-mérő Installációs szerszámkészlet, tartalékkészletek Szerszám-, és esemény kijelző Szerszám élettartam felügyelet Kulcsos kapcsoló programvédelemhez Egyedi nettó ajánlati ár: EUR Áraink az ÁFÁ-t nem tartalmazzák A gép a 21/1998 IKIM rendeltnek megfelelő gyártó művi megfelelőségi nyilatkozattal és CE minőségi tanúsítvánnyal rendelkezik. Ezen árajánlatban szereplő berendezés új. Árajánlatunk tartalmazza: csomagolási, szállítási, üzembehelyezési és betanítási költségeket. Külön rendelhető: működtetéshez szükséges anyagok (pl.: kiegészítő kábelek, hidraulika olaj, kenőanyagok, stb.), magyar nyelvű gépkönyvek, ill. munkavédelmi bevizsgálás.

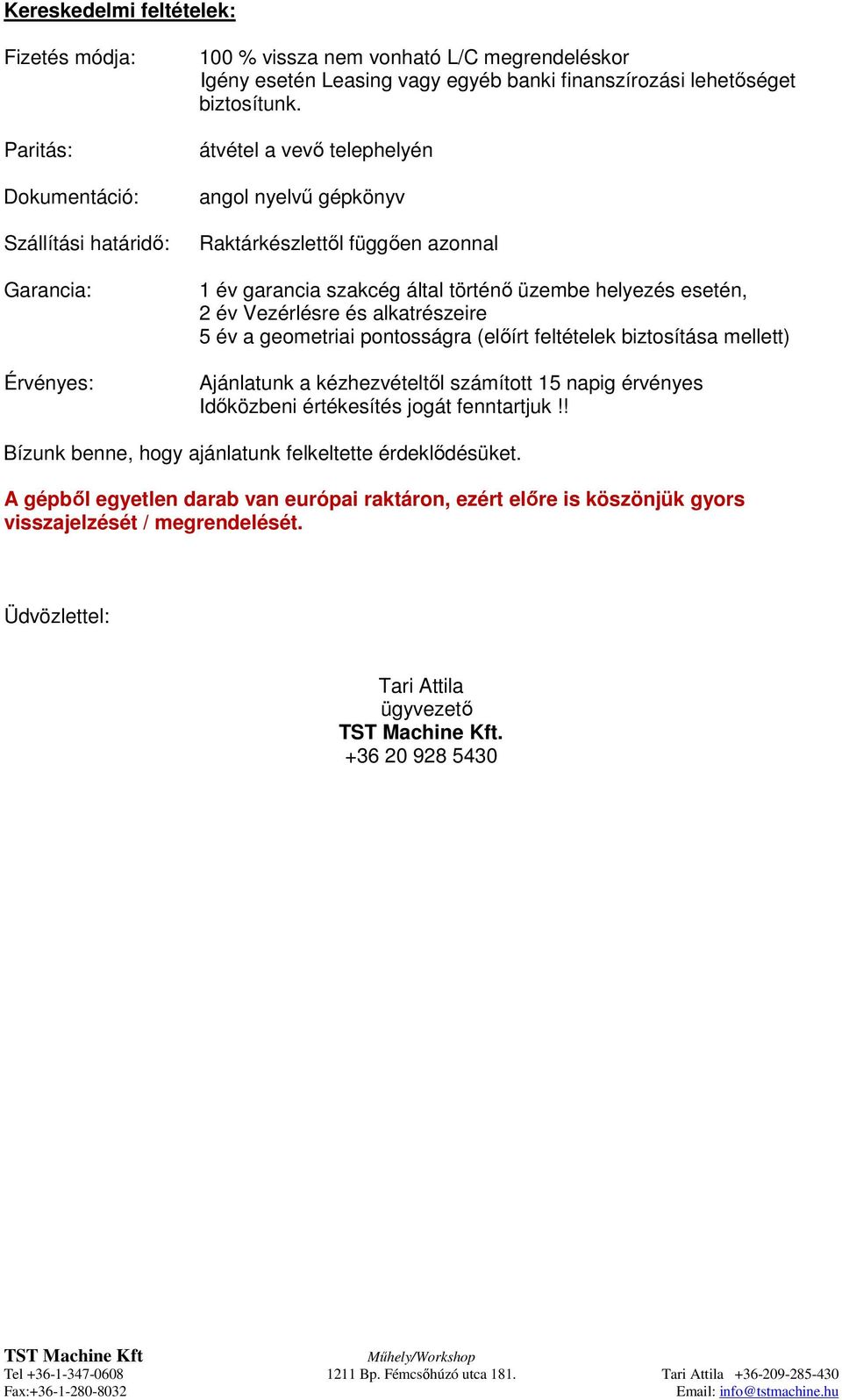

7 Kereskedelmi feltételek: Fizetés módja: Paritás: Dokumentáció: Szállítási határidő: Garancia: Érvényes: 100 % vissza nem vonható L/C megrendeléskor Igény esetén Leasing vagy egyéb banki finanszírozási lehetőséget biztosítunk. átvétel a vevő telephelyén angol nyelvű gépkönyv Raktárkészlettől függően azonnal 1 év garancia szakcég által történő üzembe helyezés esetén, 2 év Vezérlésre és alkatrészeire 5 év a geometriai pontosságra (előírt feltételek biztosítása mellett) Ajánlatunk a kézhezvételtől számított 15 napig érvényes Időközbeni értékesítés jogát fenntartjuk!! Bízunk benne, hogy ajánlatunk felkeltette érdeklődésüket. A gépből egyetlen darab van európai raktáron, ezért előre is köszönjük gyors visszajelzését / megrendelését. Üdvözlettel: Tari Attila ügyvezető
