1 Általános mérnöki alapismeretek Hőcserélő tervezése Dr. Szilágyi József 1

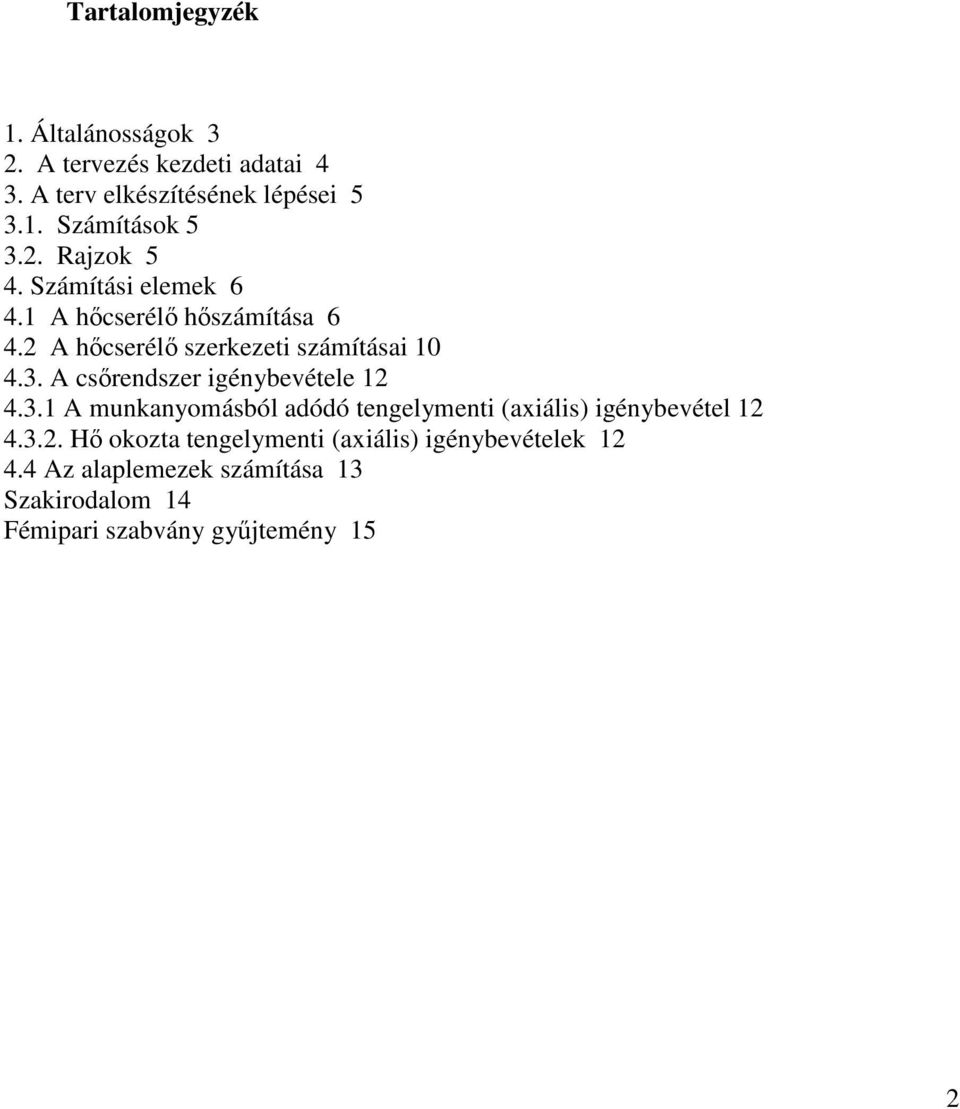

2 Tartalomjegyzék 1. Általánosságok 3 2. A tervezés kezdeti adatai 4 3. A terv elkészítésének lépései Számítások Rajzok 5 4. Számítási elemek A hőcserélő hőszámítása A hőcserélő szerkezeti számításai A csőrendszer igénybevétele A munkanyomásból adódó tengelymenti (axiális) igénybevétel Hő okozta tengelymenti (axiális) igénybevételek Az alaplemezek számítása 13 Szakirodalom 14 Fémipari szabvány gyűjtemény 15 2

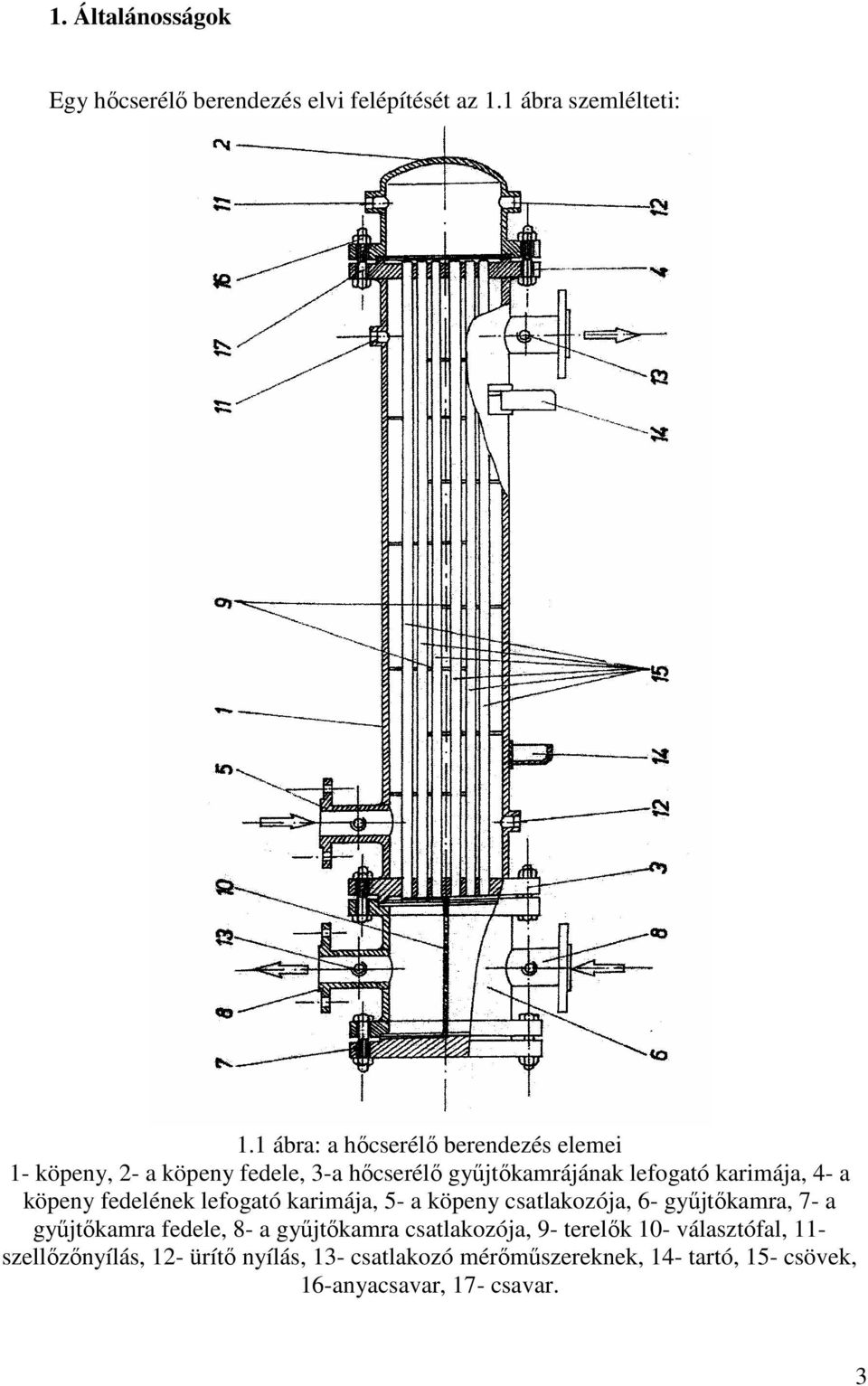

3 1. Általánosságok Egy hőcserélő berendezés elvi felépítését az 1.1 ábra szemlélteti: 1.1 ábra: a hőcserélő berendezés elemei 1- köpeny, 2- a köpeny fedele, 3-a hőcserélő gyűjtőkamrájának lefogató karimája, 4- a köpeny fedelének lefogató karimája, 5- a köpeny csatlakozója, 6- gyűjtőkamra, 7- a gyűjtőkamra fedele, 8- a gyűjtőkamra csatlakozója, 9- terelők 10- választófal, 11- szellőzőnyílás, 12- ürítő nyílás, 13- csatlakozó mérőműszereknek, 14- tartó, 15- csövek, 16-anyacsavar, 17- csavar. 3

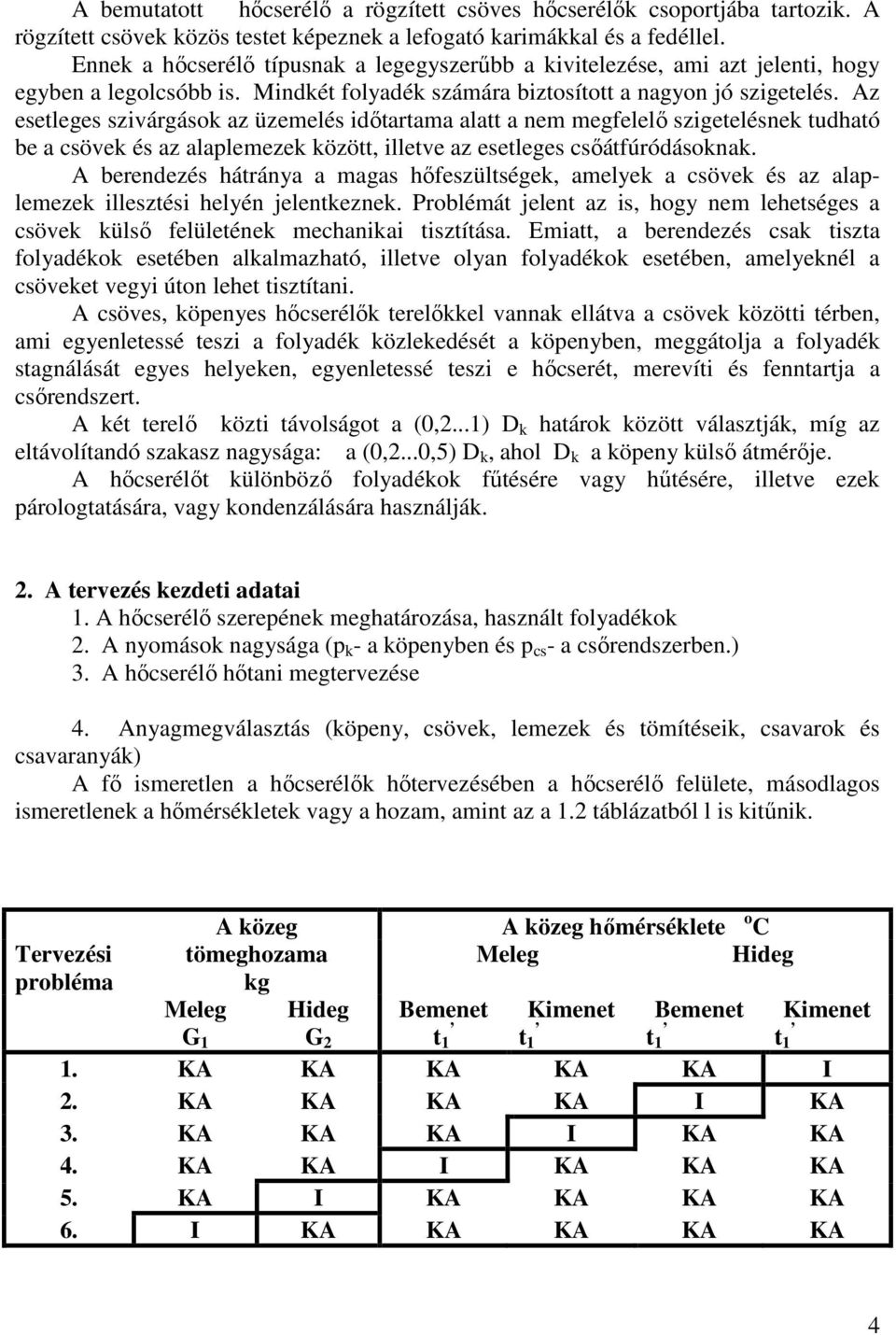

4 A bemutatott hőcserélő a rögzített csöves hőcserélők csoportjába tartozik. A rögzített csövek közös testet képeznek a lefogató karimákkal és a fedéllel. Ennek a hőcserélő típusnak a legegyszerűbb a kivitelezése, ami azt jelenti, hogy egyben a legolcsóbb is. Mindkét folyadék számára biztosított a nagyon jó szigetelés. Az esetleges szivárgások az üzemelés időtartama alatt a nem megfelelő szigetelésnek tudható be a csövek és az alaplemezek között, illetve az esetleges csőátfúródásoknak. A berendezés hátránya a magas hőfeszültségek, amelyek a csövek és az alaplemezek illesztési helyén jelentkeznek. Problémát jelent az is, hogy nem lehetséges a csövek külső felületének mechanikai tisztítása. Emiatt, a berendezés csak tiszta folyadékok esetében alkalmazható, illetve olyan folyadékok esetében, amelyeknél a csöveket vegyi úton lehet tisztítani. A csöves, köpenyes hőcserélők terelőkkel vannak ellátva a csövek közötti térben, ami egyenletessé teszi a folyadék közlekedését a köpenyben, meggátolja a folyadék stagnálását egyes helyeken, egyenletessé teszi e hőcserét, merevíti és fenntartja a csőrendszert. A két terelő közti távolságot a (0,2...1) D k határok között választják, míg az eltávolítandó szakasz nagysága: a (0,2...0,5) D k, ahol D k a köpeny külső átmérője. A hőcserélőt különböző folyadékok fűtésére vagy hűtésére, illetve ezek párologtatására, vagy kondenzálására használják. 2. A tervezés kezdeti adatai 1. A hőcserélő szerepének meghatározása, használt folyadékok 2. A nyomások nagysága (p k - a köpenyben és p cs - a csőrendszerben.) 3. A hőcserélő hőtani megtervezése 4. Anyagmegválasztás (köpeny, csövek, lemezek és tömítéseik, csavarok és csavaranyák) A fő ismeretlen a hőcserélők hőtervezésében a hőcserélő felülete, másodlagos ismeretlenek a hőmérsékletek vagy a hozam, amint az a 1.2 táblázatból l is kitűnik. Tervezési probléma A közeg tömeghozama kg o C A közeg hőmérséklete Meleg Hideg Meleg Hideg Bemenet Kimenet Bemenet Kimenet G 1 G 2 t 1 t 1 t 1 t 1 1. KA KA KA KA KA I 2. KA KA KA KA I KA 3. KA KA KA I KA KA 4. KA KA I KA KA KA 5. KA I KA KA KA KA 6. I KA KA KA KA KA 4

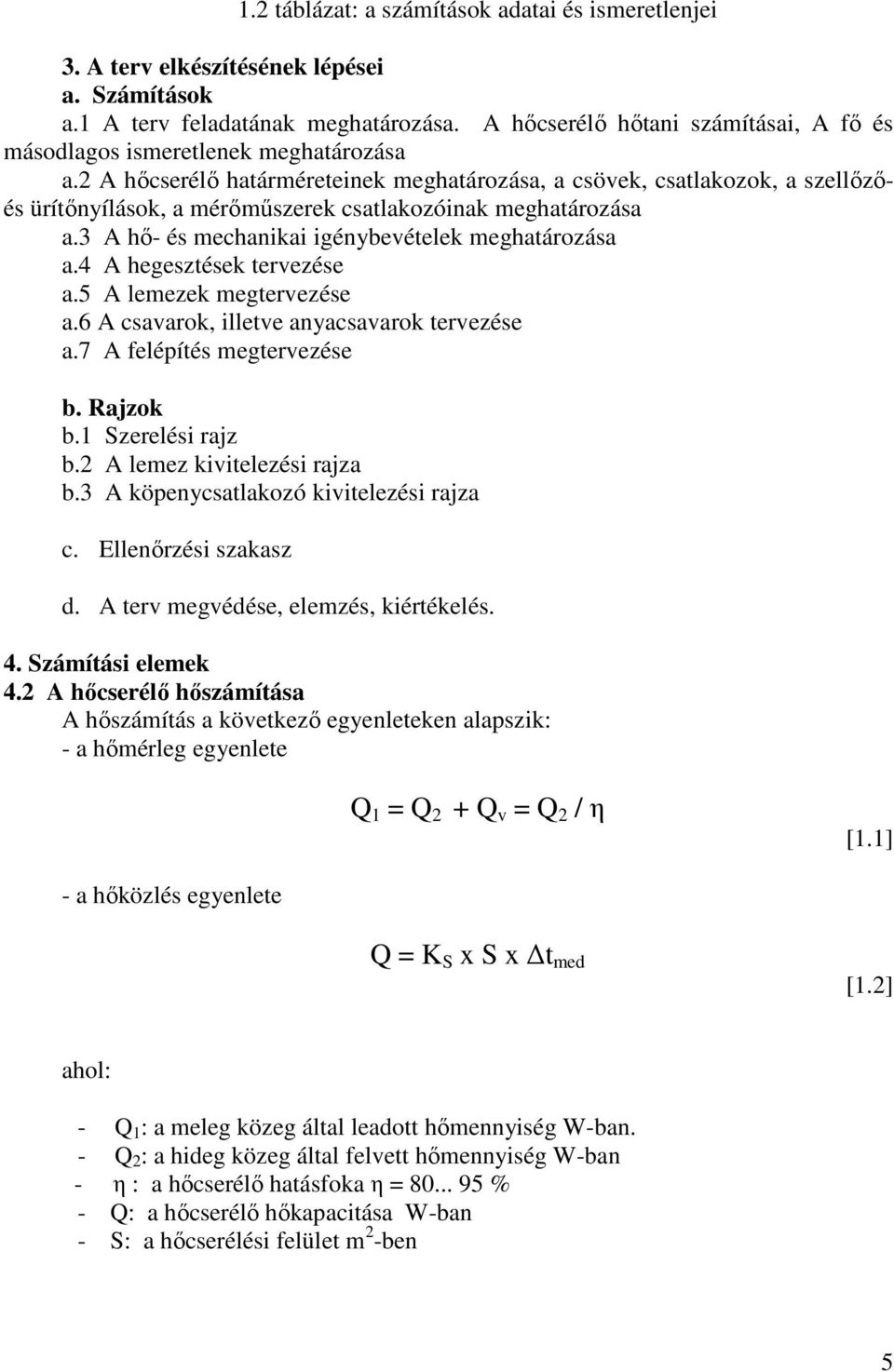

5 1.2 táblázat: a számítások adatai és ismeretlenjei 3. A terv elkészítésének lépései a. Számítások a.1 A terv feladatának meghatározása. A hőcserélő hőtani számításai, A fő és másodlagos ismeretlenek meghatározása a.2 A hőcserélő határméreteinek meghatározása, a csövek, csatlakozok, a szellőzőés ürítőnyílások, a mérőműszerek csatlakozóinak meghatározása a.3 A hő- és mechanikai igénybevételek meghatározása a.4 A hegesztések tervezése a.5 A lemezek megtervezése a.6 A csavarok, illetve anyacsavarok tervezése a.7 A felépítés megtervezése b. Rajzok b.1 Szerelési rajz b.2 A lemez kivitelezési rajza b.3 A köpenycsatlakozó kivitelezési rajza c. Ellenőrzési szakasz d. A terv megvédése, elemzés, kiértékelés. 4. Számítási elemek 4.2 A hőcserélő hőszámítása A hőszámítás a következő egyenleteken alapszik: - a hőmérleg egyenlete Q 1 = Q 2 + Q v = Q 2 / η [1.1] - a hőközlés egyenlete Q = K S x S x t med [1.2] ahol: - Q 1 : a meleg közeg által leadott hőmennyiség W-ban. - Q 2 : a hideg közeg által felvett hőmennyiség W-ban - η : a hőcserélő hatásfoka η = % - Q: a hőcserélő hőkapacitása W-ban - S: a hőcserélési felület m 2 -ben 5
6 - K S : globális hőcserélési együttható, feltételezésünk szerint állandó a hőcserélő egész magasságában. Mértékegysége [ W / m 2, o C], - t med = t 2 t 1 a két közeg átlaghőmérsékletének különbsége o C-ben. A berendezésben a hőfluxusokat a következő képlet segítségével lehet meghatározni Q 1 = G 1 c 1 (t 1 t 2) Q 2 = G 2 c 2 (t 2 t 1) [1.3] [1.4] ahol: G 1, G 2 a hideg, illetve meleg közeg tömeghozama kg / s-ben. c 1, c 2 a meleg, illetve hideg közeg állandó nyomáson mért fajhője. J / kg. o C-ban t 1, t 2 - a hideg közeg be- és kilépési hőmérséklete a készülékbe o C-ban A közepes hőmérséklet különbséget ( t köz ) általában a következő képlet segítségével lehet meghatározni: t köz.ea = ( t max t min ) / ln ( t max / t min ) [1.5] ahol: t max és t min a maximális, illetve a minimális közeg hőmérséklet különbséget jelenti a készülékbe való ki-, illetve belépéskor. A képlet abban az esetben érvényes, ha a közeg áramlása párhuzamos, egyenáramú, vagy ellenáramú. Bonyolultabb, a párhuzamos áramlástól eltérő áramlású berendezések esetében, az átlaghőmérséklet különbség meghatározása az F korrekciós tényező segítségével történik. t köz = F x t köz.ea [1.6] Az F korrekciós tényező az áramlás módjától, illetve a P és R paraméterek értékétől függ. Az R és P értékét a következő képletek segítségével lehet meghatározni: P = ( t 2 t 2 ) / ( t 1 t 2 ), R = ( t 1 t 1 ) / ( t 2 t 2 ) Az F P és R értékek függőségi viszonyát az 1. 3 táblázat szemlélteti: [1.7] 6

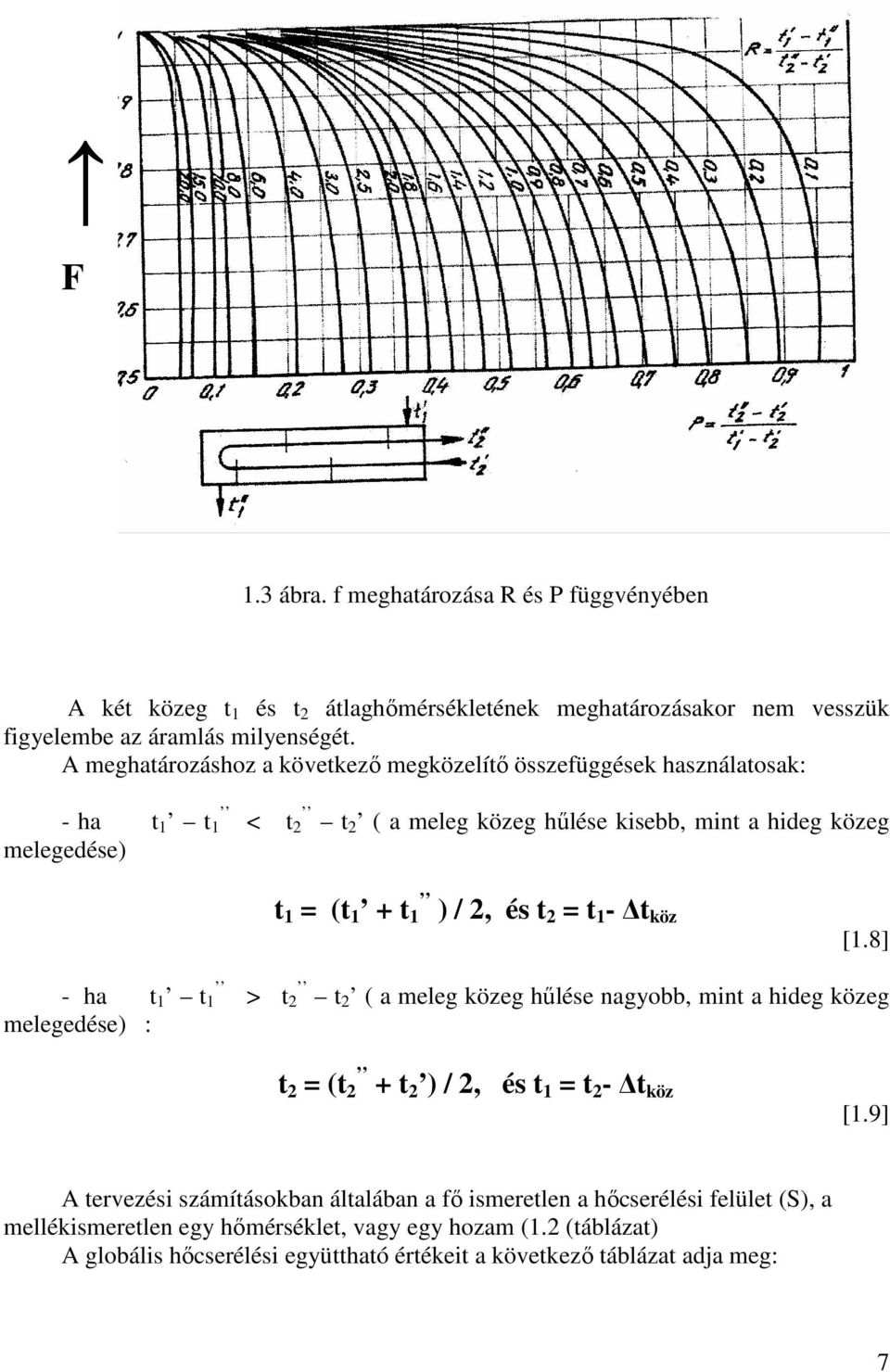

7 F 1.3 ábra. f meghatározása R és P függvényében A két közeg t 1 és t 2 átlaghőmérsékletének meghatározásakor nem vesszük figyelembe az áramlás milyenségét. A meghatározáshoz a következő megközelítő összefüggések használatosak: - ha t 1 t 1 melegedése) < t 2 t 2 ( a meleg közeg hűlése kisebb, mint a hideg közeg t 1 = (t 1 + t 1 ) / 2, és t 2 = t 1 - t köz [1.8] - ha t 1 t 1 melegedése) : > t 2 t 2 ( a meleg közeg hűlése nagyobb, mint a hideg közeg t 2 = (t 2 + t 2 ) / 2, és t 1 = t 2 - t köz [1.9] A tervezési számításokban általában a fő ismeretlen a hőcserélési felület (S), a mellékismeretlen egy hőmérséklet, vagy egy hozam (1.2 (táblázat) A globális hőcserélési együttható értékeit a következő táblázat adja meg: 7

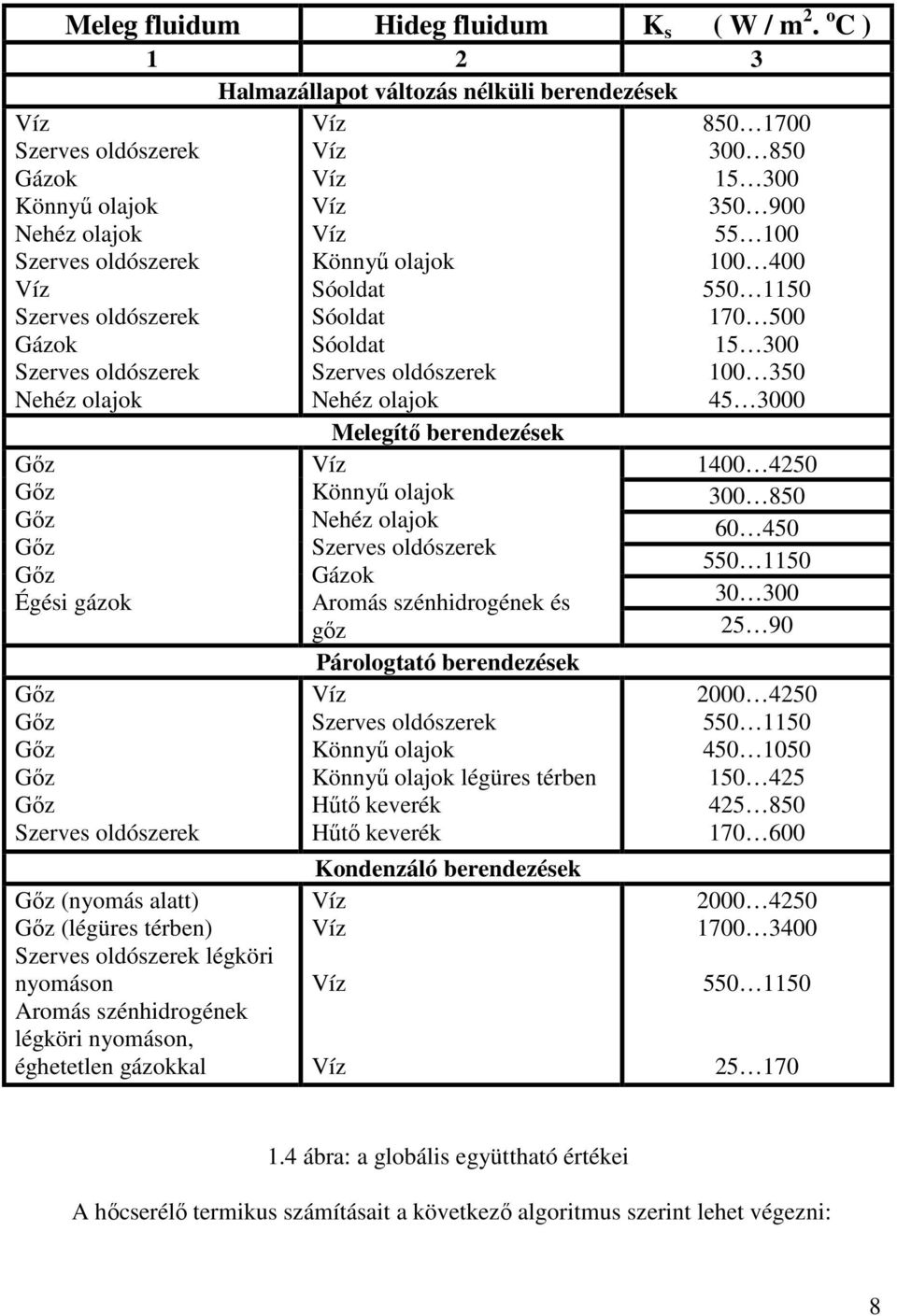

8 Meleg fluidum Hideg fluidum K s ( W / m 2. o C ) Szerves oldószerek Gázok Könnyű olajok Nehéz olajok Szerves oldószerek Szerves oldószerek Gázok Szerves oldószerek Nehéz olajok Gőz Gőz Gőz Gőz Gőz Égési gázok Gőz Gőz Gőz Gőz Gőz Szerves oldószerek Gőz (nyomás alatt) Gőz (légüres térben) Szerves oldószerek légköri nyomáson Aromás szénhidrogének légköri nyomáson, éghetetlen gázokkal Halmazállapot változás nélküli berendezések Könnyű olajok Sóoldat Sóoldat Sóoldat Szerves oldószerek Nehéz olajok Melegítő berendezések Könnyű olajok Nehéz olajok Szerves oldószerek Gázok Aromás szénhidrogének és gőz Párologtató berendezések Szerves oldószerek Könnyű olajok Könnyű olajok légüres térben Hűtő keverék Hűtő keverék Kondenzáló berendezések ábra: a globális együttható értékei A hőcserélő termikus számításait a következő algoritmus szerint lehet végezni: 8

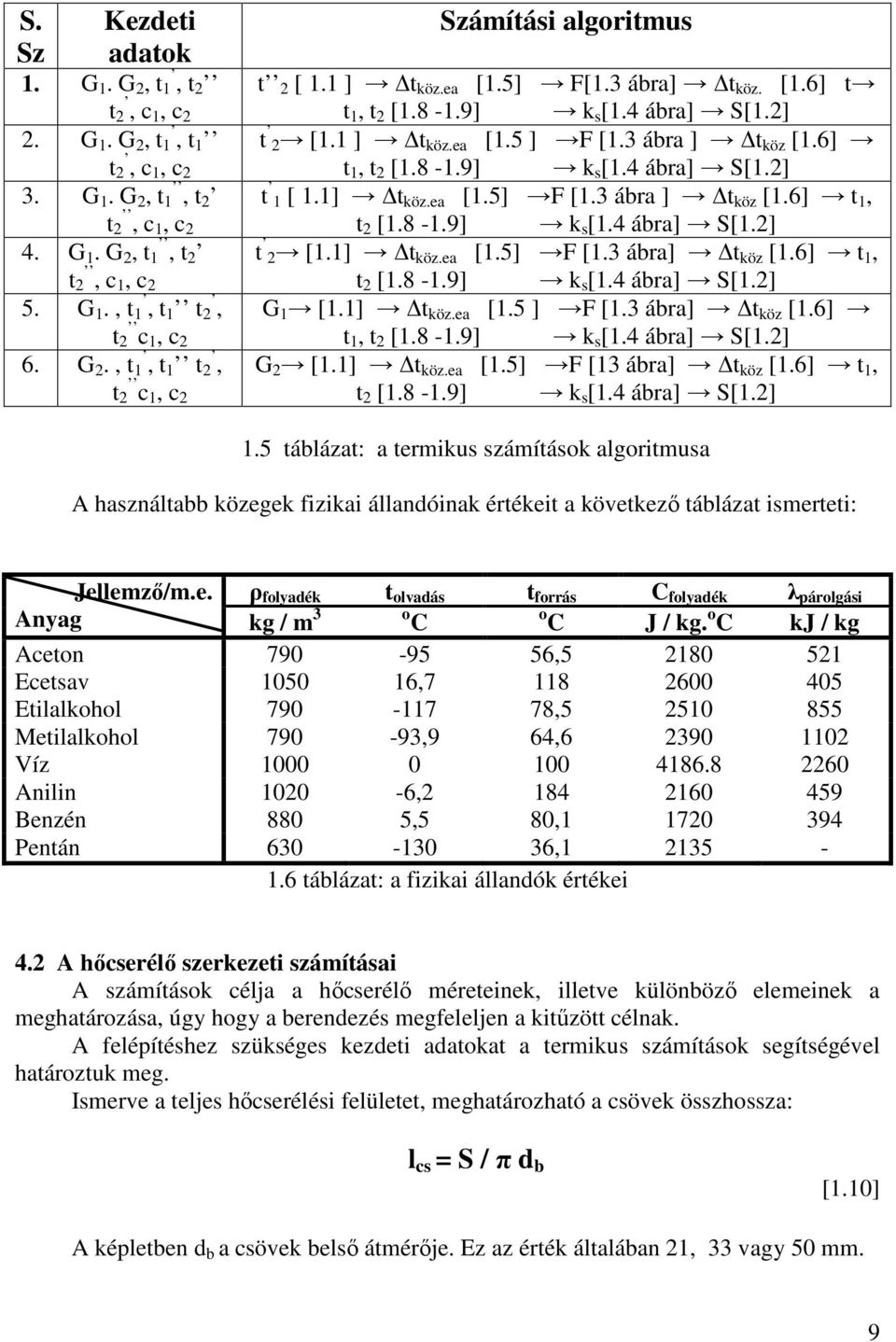

9 S. Sz Kezdeti adatok 1. G 1. G 2, t 1, t 2 t 2, c 1, c 2 2. G 1. G 2, t 1, t 1 t 2, c 1, c 2 3. G 1. G 2, t 1, t 2 t 2, c 1, c 2 4. G 1. G 2, t 1, t 2 t 2, c 1, c 2 5. G 1., t 1, t 1 t 2, t 2 c 1, c 2 6. G 2., t 1, t 1 t 2, t 2 c 1, c 2 Számítási algoritmus t 2 [ 1.1 ] t köz.ea [1.5] F[1.3 ábra] t köz. [1.6] t t 1, t 2 [ ] k s [1.4 ábra] S[1.2] t 2 [1.1 ] t köz.ea [1.5 ] F [1.3 ábra ] t köz [1.6] t 1, t 2 [ ] k s [1.4 ábra] S[1.2] t 1 [ 1.1] t köz.ea [1.5] F [1.3 ábra ] t köz [1.6] t 1, t 2 [ ] k s [1.4 ábra] S[1.2] t 2 [1.1] t köz.ea [1.5] F [1.3 ábra] t köz [1.6] t 1, t 2 [ ] k s [1.4 ábra] S[1.2] G 1 [1.1] t köz.ea [1.5 ] F [1.3 ábra] t köz [1.6] t 1, t 2 [ ] k s [1.4 ábra] S[1.2] G 2 [1.1] t köz.ea [1.5] F [13 ábra] t köz [1.6] t 1, t 2 [ ] k s [1.4 ábra] S[1.2] 1.5 táblázat: a termikus számítások algoritmusa A használtabb közegek fizikai állandóinak értékeit a következő táblázat ismerteti: Jellemző/m.e. ρ folyadék t olvadás t forrás C folyadék λ párolgási Anyag kg / m 3 o C o C J / kg. o C kj / kg Aceton , Ecetsav , Etilalkohol , Metilalkohol ,9 64, Anilin , Benzén 880 5,5 80, Pentán , táblázat: a fizikai állandók értékei 4.2 A hőcserélő szerkezeti számításai A számítások célja a hőcserélő méreteinek, illetve különböző elemeinek a meghatározása, úgy hogy a berendezés megfeleljen a kitűzött célnak. A felépítéshez szükséges kezdeti adatokat a termikus számítások segítségével határoztuk meg. Ismerve a teljes hőcserélési felületet, meghatározható a csövek összhossza: l cs = S / π d b [1.10] A képletben d b a csövek belső átmérője. Ez az érték általában 21, 33 vagy 50 mm. 9
10 Az alaplemezre a csövek elhelyezése általában hatszög, vagy négyzet alakzatban történik. A hatszögű elhelyezést egyenlő oldalú háromszög formában történő elhelyezésnek is tekinthetjük. Elfogadva a csövek átmérőjét, vastagságukat (általában 2...2,5 mm) a két cső közötti t léptéket t 1,2 d b + 2 mm és elfogadva az 1.7 ábra jelöléseit, meghatározhatjuk a hőcserélő méreteit: 1.7 ábra: a csövek elhelyezése az alaplemezen A csövek számát a D / t arány függvényében az 1.8 táblázat segítségével határozzák meg. D / t Csőszám z D / t Csőszám z D / t Csőszám z D / t Csőszám z táblázat: a csövek számának meghatározása A hőcserélő belső átmérőjének (D b ) a meghatározásához a következő képlet használatos: 10

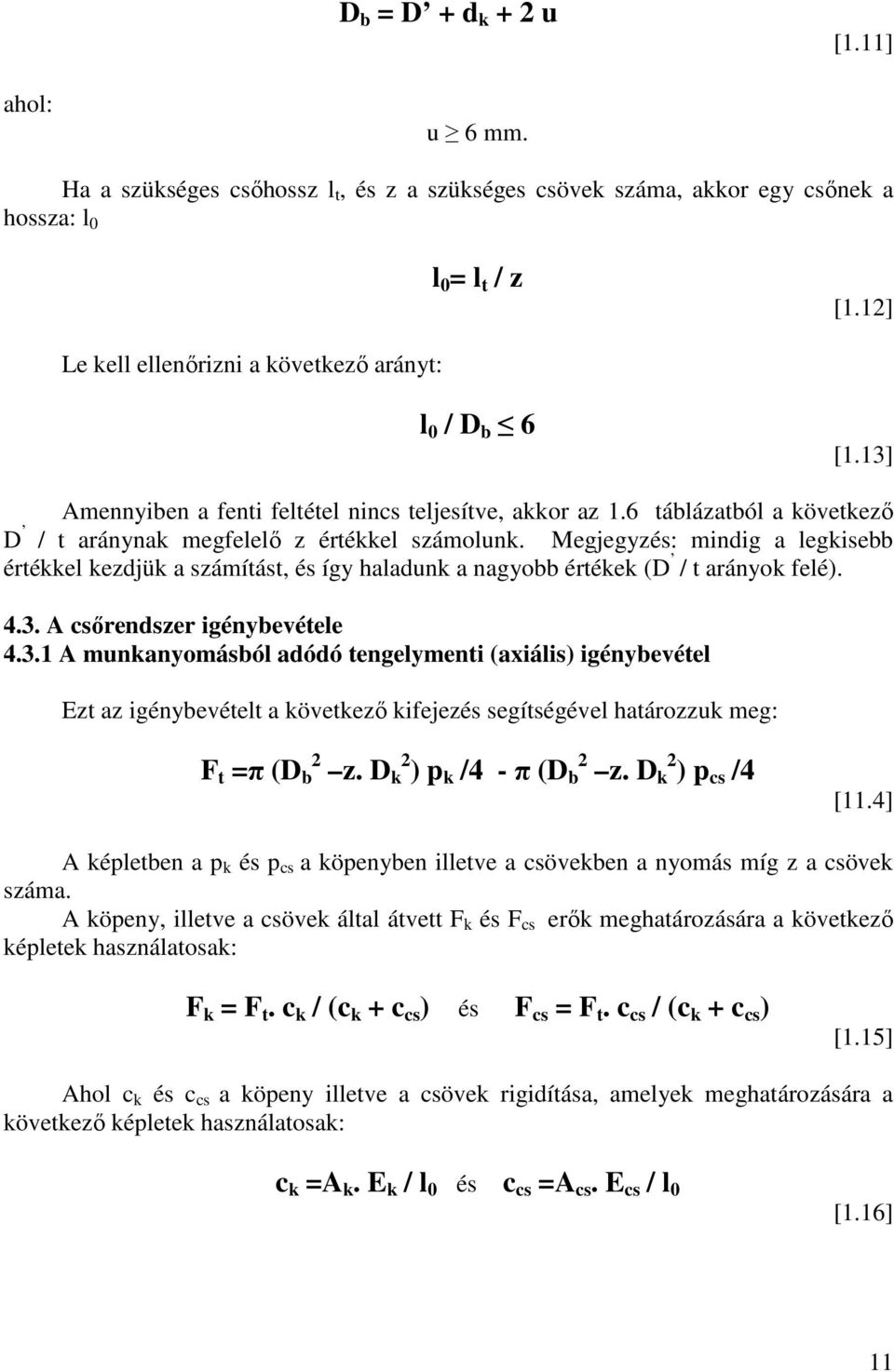

11 D b = D + d k + 2 u [1.11] ahol: u 6 mm. hossza: l 0 Ha a szükséges csőhossz l t, és z a szükséges csövek száma, akkor egy csőnek a l 0 = l t / z [1.12] Le kell ellenőrizni a következő arányt: l 0 / D b 6 [1.13] Amennyiben a fenti feltétel nincs teljesítve, akkor az 1.6 táblázatból a következő D / t aránynak megfelelő z értékkel számolunk. Megjegyzés: mindig a legkisebb értékkel kezdjük a számítást, és így haladunk a nagyobb értékek (D / t arányok felé) A csőrendszer igénybevétele A munkanyomásból adódó tengelymenti (axiális) igénybevétel Ezt az igénybevételt a következő kifejezés segítségével határozzuk meg: F t =π (D b 2 z. D k 2 ) p k /4 - π (D b 2 z. D k 2 ) p cs /4 [11.4] A képletben a p k és p cs a köpenyben illetve a csövekben a nyomás míg z a csövek száma. A köpeny, illetve a csövek által átvett F k és F cs erők meghatározására a következő képletek használatosak: F k = F t. c k / (c k + c cs ) és F cs = F t. c cs / (c k + c cs ) [1.15] Ahol c k és c cs a köpeny illetve a csövek rigidítása, amelyek meghatározására a következő képletek használatosak: c k =A k. E k / l 0 és c cs =A cs. E cs / l 0 [1.16] 11

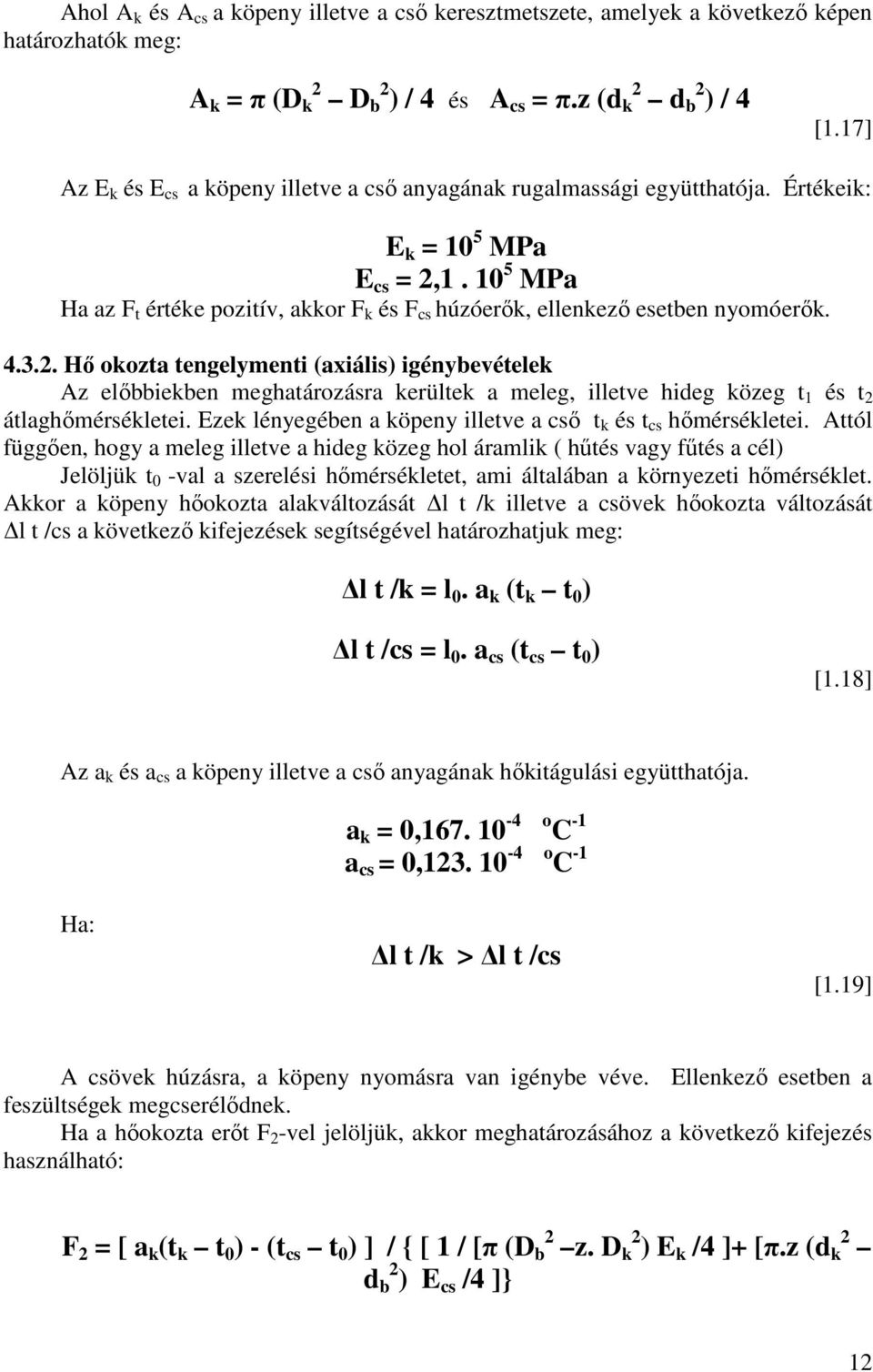

12 Ahol A k és A cs a köpeny illetve a cső keresztmetszete, amelyek a következő képen határozhatók meg: A k = π (D k 2 D b 2 ) / 4 és A cs = π.z (d k 2 d b 2 ) / 4 [1.17] Az E k és E cs a köpeny illetve a cső anyagának rugalmassági együtthatója. Értékeik: E k = 10 5 MPa E cs = 2, MPa Ha az F t értéke pozitív, akkor F k és F cs húzóerők, ellenkező esetben nyomóerők Hő okozta tengelymenti (axiális) igénybevételek Az előbbiekben meghatározásra kerültek a meleg, illetve hideg közeg t 1 és t 2 átlaghőmérsékletei. Ezek lényegében a köpeny illetve a cső t k és t cs hőmérsékletei. Attól függően, hogy a meleg illetve a hideg közeg hol áramlik ( hűtés vagy fűtés a cél) Jelöljük t 0 -val a szerelési hőmérsékletet, ami általában a környezeti hőmérséklet. Akkor a köpeny hőokozta alakváltozását l t /k illetve a csövek hőokozta változását l t /cs a következő kifejezések segítségével határozhatjuk meg: l t /k = l 0. a k (t k t 0 ) l t /cs = l 0. a cs (t cs t 0 ) [1.18] Az a k és a cs a köpeny illetve a cső anyagának hőkitágulási együtthatója. a k = 0, o C -1 a cs = 0, o C -1 Ha: l t /k > l t /cs [1.19] A csövek húzásra, a köpeny nyomásra van igénybe véve. Ellenkező esetben a feszültségek megcserélődnek. Ha a hőokozta erőt F 2 -vel jelöljük, akkor meghatározásához a következő kifejezés használható: F 2 = [ a k (t k t 0 ) - (t cs t 0 ) ] / { [ 1 / [π (D b 2 z. D k 2 ) E k /4 ]+ [π.z (d k 2 d b 2 ) E cs /4 ]} 12

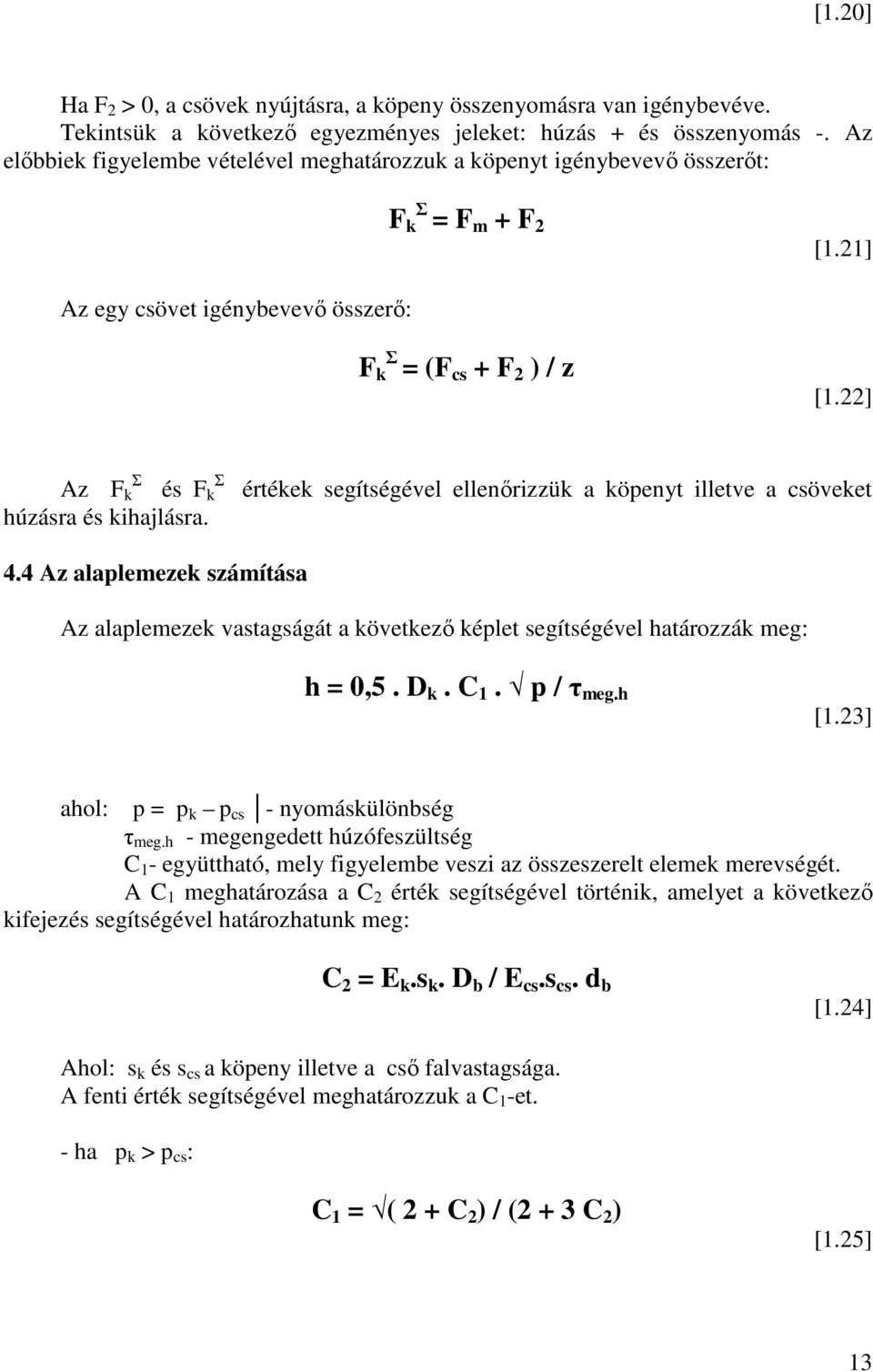

13 [1.20] Ha F 2 > 0, a csövek nyújtásra, a köpeny összenyomásra van igénybevéve. Tekintsük a következő egyezményes jeleket: húzás + és összenyomás -. Az előbbiek figyelembe vételével meghatározzuk a köpenyt igénybevevő összerőt: F k Σ = F m + F 2 [1.21] Az egy csövet igénybevevő összerő: F k Σ = (F cs + F 2 ) / z [1.22] Σ Σ Az F k és F k húzásra és kihajlásra. értékek segítségével ellenőrizzük a köpenyt illetve a csöveket 4.4 Az alaplemezek számítása Az alaplemezek vastagságát a következő képlet segítségével határozzák meg: h = 0,5. D k. C 1. p / τ meg.h [1.23] ahol: p = p k p cs - nyomáskülönbség τ meg.h - megengedett húzófeszültség C 1 - együttható, mely figyelembe veszi az összeszerelt elemek merevségét. A C 1 meghatározása a C 2 érték segítségével történik, amelyet a következő kifejezés segítségével határozhatunk meg: C 2 = E k.s k. D b / E cs.s cs. d b [1.24] Ahol: s k és s cs a köpeny illetve a cső falvastagsága. A fenti érték segítségével meghatározzuk a C 1 -et. - ha p k > p cs : C 1 = ( 2 + C 2 ) / (2 + 3 C 2 ) [1.25] 13

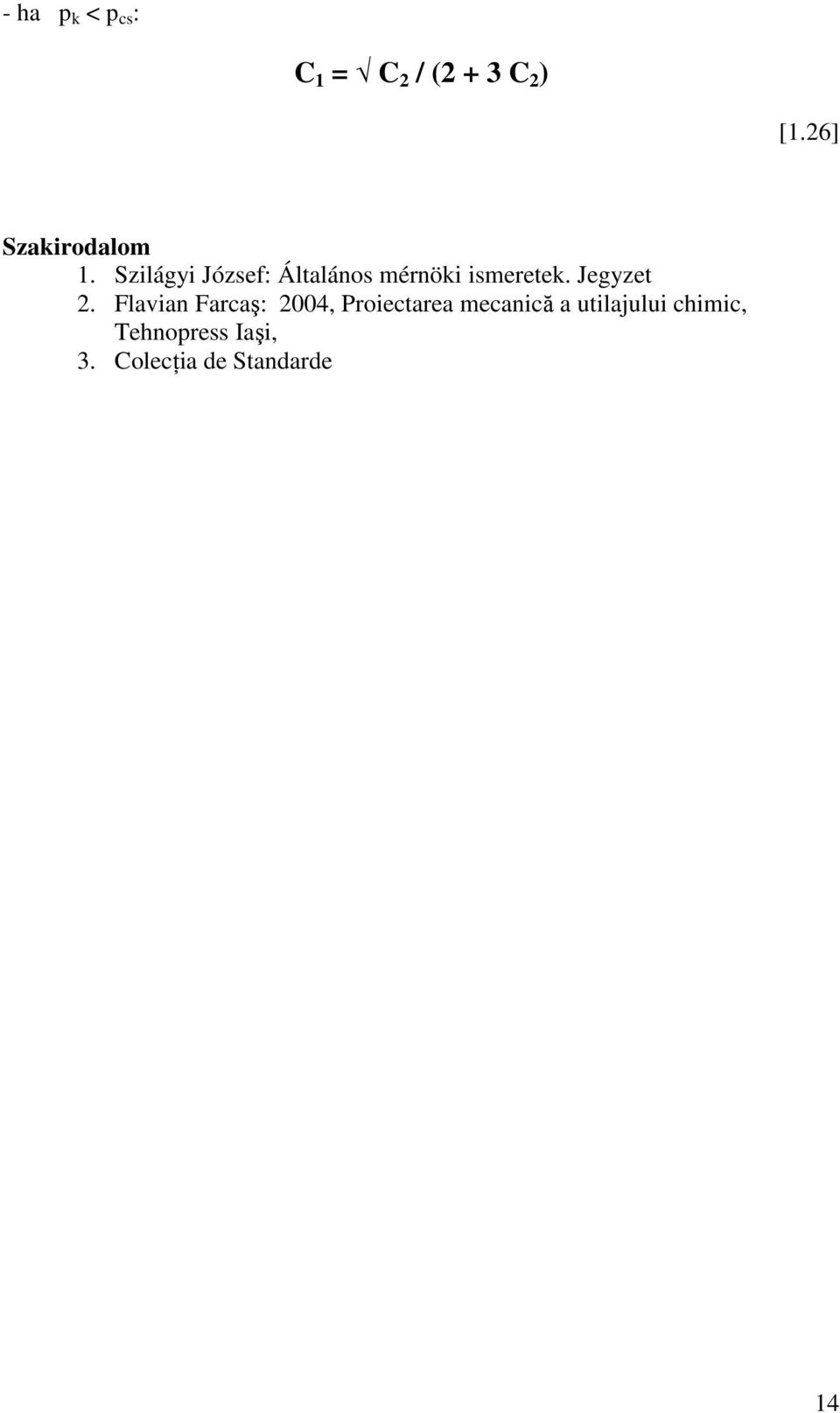

14 - ha p k < p cs : C 1 = C 2 / (2 + 3 C 2 ) [1.26] Szakirodalom 1. Szilágyi József: Általános mérnöki ismeretek. Jegyzet 2. Flavian Farcaş: 2004, Proiectarea mecanică a utilajului chimic, Tehnopress Iaşi, 3. Colecţia de Standarde 14

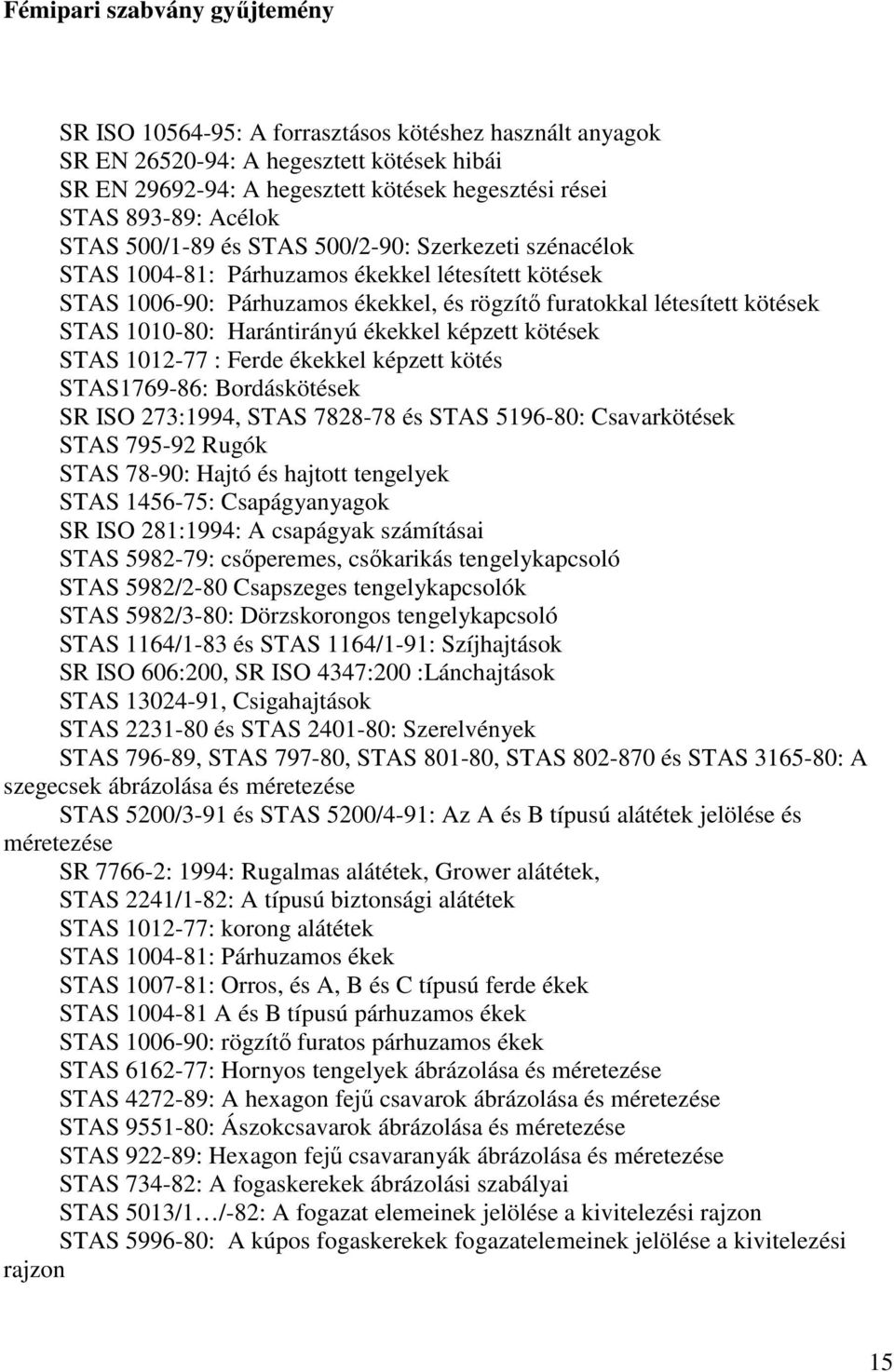

15 Fémipari szabvány gyűjtemény SR ISO : A forrasztásos kötéshez használt anyagok SR EN : A hegesztett kötések hibái SR EN : A hegesztett kötések hegesztési rései STAS : Acélok STAS 500/1-89 és STAS 500/2-90: Szerkezeti szénacélok STAS : Párhuzamos ékekkel létesített kötések STAS : Párhuzamos ékekkel, és rögzítő furatokkal létesített kötések STAS : Harántirányú ékekkel képzett kötések STAS : Ferde ékekkel képzett kötés STAS : Bordáskötések SR ISO 273:1994, STAS és STAS : Csavarkötések STAS Rugók STAS 78-90: Hajtó és hajtott tengelyek STAS : Csapágyanyagok SR ISO 281:1994: A csapágyak számításai STAS : csőperemes, csőkarikás tengelykapcsoló STAS 5982/2-80 Csapszeges tengelykapcsolók STAS 5982/3-80: Dörzskorongos tengelykapcsoló STAS 1164/1-83 és STAS 1164/1-91: Szíjhajtások SR ISO 606:200, SR ISO 4347:200 :Lánchajtások STAS , Csigahajtások STAS és STAS : Szerelvények STAS , STAS , STAS , STAS és STAS : A szegecsek ábrázolása és méretezése STAS 5200/3-91 és STAS 5200/4-91: Az A és B típusú alátétek jelölése és méretezése SR : 1994: Rugalmas alátétek, Grower alátétek, STAS 2241/1-82: A típusú biztonsági alátétek STAS : korong alátétek STAS : Párhuzamos ékek STAS : Orros, és A, B és C típusú ferde ékek STAS A és B típusú párhuzamos ékek STAS : rögzítő furatos párhuzamos ékek STAS : Hornyos tengelyek ábrázolása és méretezése STAS : A hexagon fejű csavarok ábrázolása és méretezése STAS : Ászokcsavarok ábrázolása és méretezése STAS : Hexagon fejű csavaranyák ábrázolása és méretezése STAS : A fogaskerekek ábrázolási szabályai STAS 5013/1 /-82: A fogazat elemeinek jelölése a kivitelezési rajzon STAS : A kúpos fogaskerekek fogazatelemeinek jelölése a kivitelezési rajzon 15

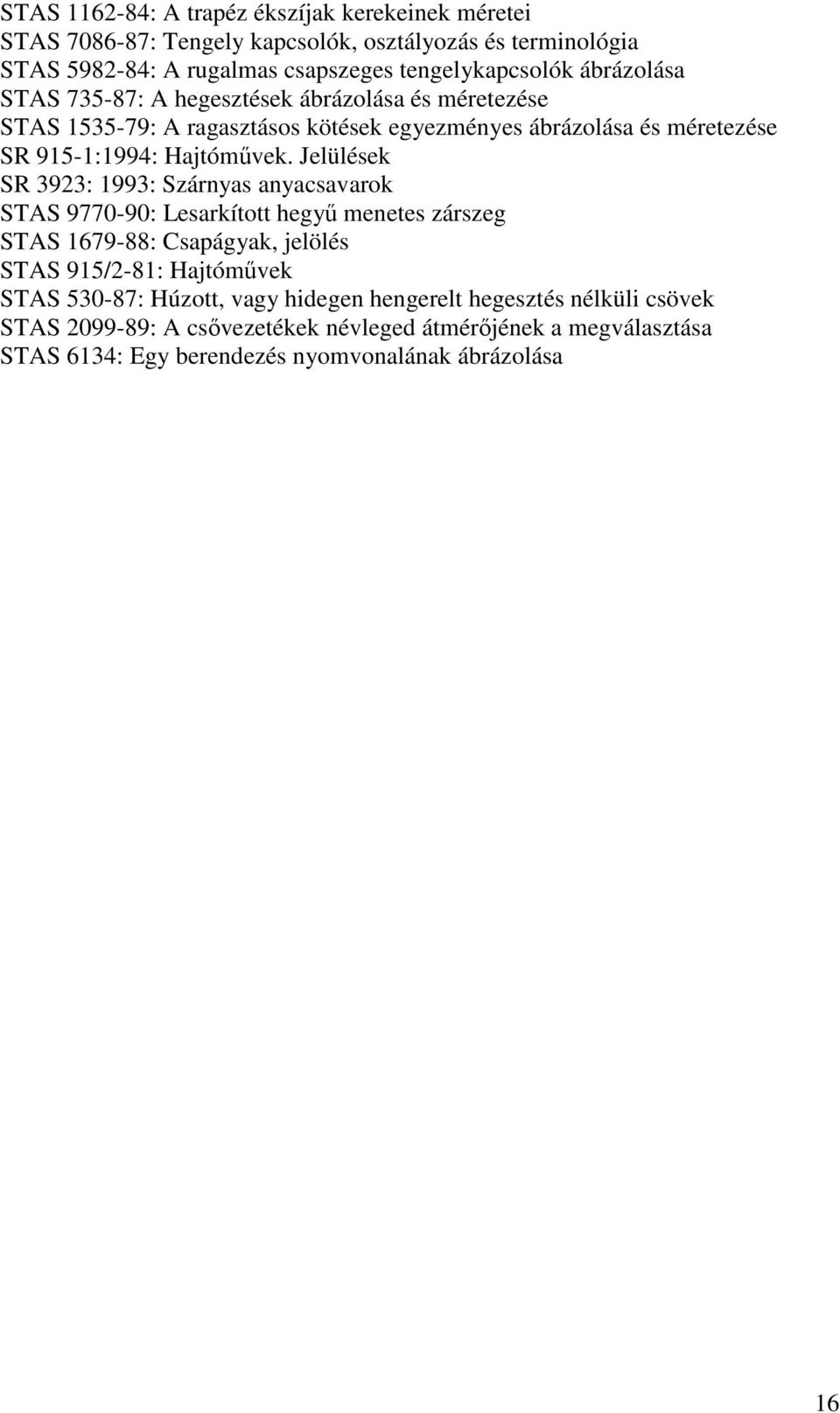

16 STAS : A trapéz ékszíjak kerekeinek méretei STAS : Tengely kapcsolók, osztályozás és terminológia STAS : A rugalmas csapszeges tengelykapcsolók ábrázolása STAS : A hegesztések ábrázolása és méretezése STAS : A ragasztásos kötések egyezményes ábrázolása és méretezése SR 915-1:1994: Hajtóművek. Jelülések SR 3923: 1993: Szárnyas anyacsavarok STAS : Lesarkított hegyű menetes zárszeg STAS : Csapágyak, jelölés STAS 915/2-81: Hajtóművek STAS : Húzott, vagy hidegen hengerelt hegesztés nélküli csövek STAS : A csővezetékek névleged átmérőjének a megválasztása STAS 6134: Egy berendezés nyomvonalának ábrázolása 16

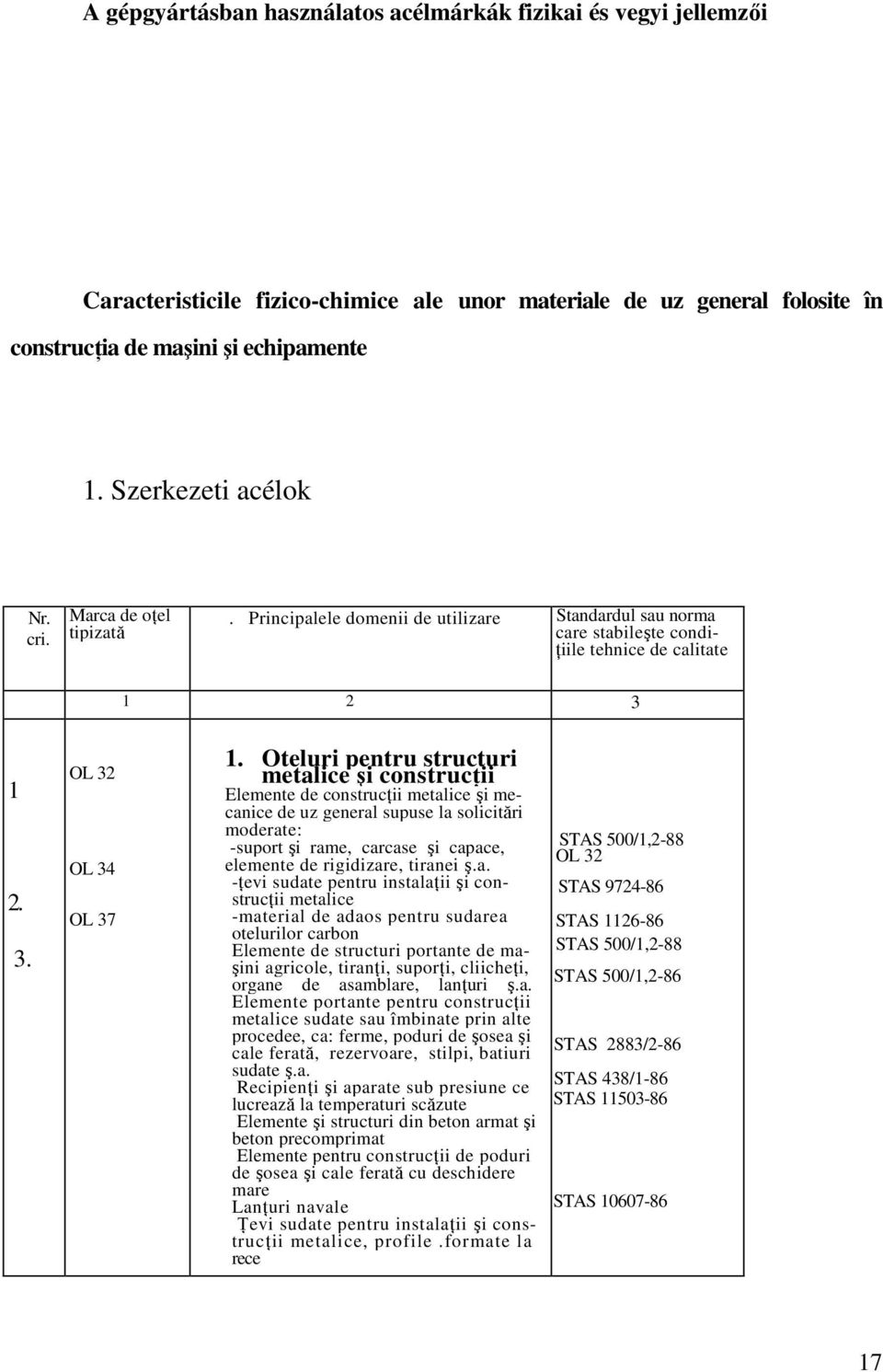

17 A gépgyártásban használatos acélmárkák fizikai és vegyi jellemzői Caracteristicile fizico-chimice ale unor materiale de uz general folosite în construcţia de maşini şi echipamente 1. Szerkezeti acélok Nr. cri. Marca de oţel tipizată. Principalele domenii de utilizare Standardul sau norma care stabileşte condiţiile tehnice de calitate OL 32 OL 34 OL Oteluri pentru structuri metalice şi construcţii Elemente de construcţii metalice şi mecanice de uz general supuse la solicitări moderate: -suport şi rame, carcase şi capace, elemente de rigidizare, tiranei ş.a. -ţevi sudate pentru instalaţii şi construcţii metalice -material de adaos pentru sudarea otelurilor carbon Elemente de structuri portante de maşini agricole, tiranţi, suporţi, cliicheţi, organe de asamblare, lanţuri ş.a. Elemente portante pentru construcţii metalice sudate sau îmbinate prin alte procedee, ca: ferme, poduri de şosea şi cale ferată, rezervoare, stilpi, batiuri sudate ş.a. Recipienţi şi aparate sub presiune ce lucrează la temperaturi scăzute Elemente şi structuri din beton armat şi beton precomprimat Elemente pentru construcţii de poduri de şosea şi cale ferată cu deschidere mare Lanţuri navale Ţevi sudate pentru instalaţii şi construcţii metalice, profile.formate la rece STAS 500/1,2-88 OL 32 STAS STAS STAS 500/1,2-88 STAS 500/1,2-86 STAS 2883/2-86 STAS 438/1-86 STAS STAS
18 /., '. - ' 2. Minőségi szénacélok Oţeluri pentru construcţii mecanice 15 V Bandaje pentru roţi de vagoane, loco- STAS 112/1-86 motive ca abur şi locomotive Diesel V, L, LV, LD 16 OL 42 Organe de maşini supuse Ia solicitări moderate, ca : biele, manivele, axe şi arbori, roţi dinţate, piese canelate şi filetate ş.a. STAS 500/1,2-86 Recipienţi şi aparate sub presiune care lucrează la temperaturi relativ ridicate STAS 2883/ OL 50 Elemente de eonştrucţii mecanice su-.. puse la solicitări mecanice ridicate ca : bare de tracţiune, arbori drepţi şi cotiţi arbori pentru pompe şi turbine ş.a. STAS 500/1, OL 60 Elemente de construcţii mecanice supuse unor solicitări mecanice ridicate ca : arbori drepţi şi cotiţi, scule, roţi dinţate STAS 500/1, OL 70 Organe de maşini supuse la uzură ca : arbori canelaţi, pene,.cuplaje, roţi dinţate, melci pentru transport ş.a STAS 500/1,2-86 Construcţii căi ferate şi bandaje pentru roţi, de tramvaie STAS Elemente şi structuri din beton armat şi beton precomprimat STAS 43S/ OLC 10 Piese carburate ca : şaibe, clicheţi^furcl).. tije, pene de ghidare, culbutoare cu su- STAS pape, discuri, eclise, bucşe şi role ş.a. STAS cuzineţi auto STAS STAS Ţevi sudate longitudinal pentru axe car- STR danice de autocamioane OLC-TC 21 OLC 15 Piese carburate ca : bolţuri, şuruburi de STAS mişcare, piuliţe, pârghii ş.a. STAS OLC 20 Piese carburate ca: bolţuri, şaibe, STAS bucşe, flanşe STAS Organe de asamblare extrudate pentru STR industria de autovehicule N 18 Organe de asamblare pentru industria STAS 0382/l-86 de autovehicule OLC 22 B 23 OLC 25 Piese tratate termic ca: axe, buloane, STAS manşoane, arbori, şuruburi, flanşe ş.a..stas OLC 35 Piese tratate termic mediu solicitate ca: arboj-i cotiţi de dimensiuni mici, biele, butuci sudaţi pentru roţi, cilindri STAS de prese, bandaje ş.a STAS Organe de maşini pentru autoturisme STR OLC

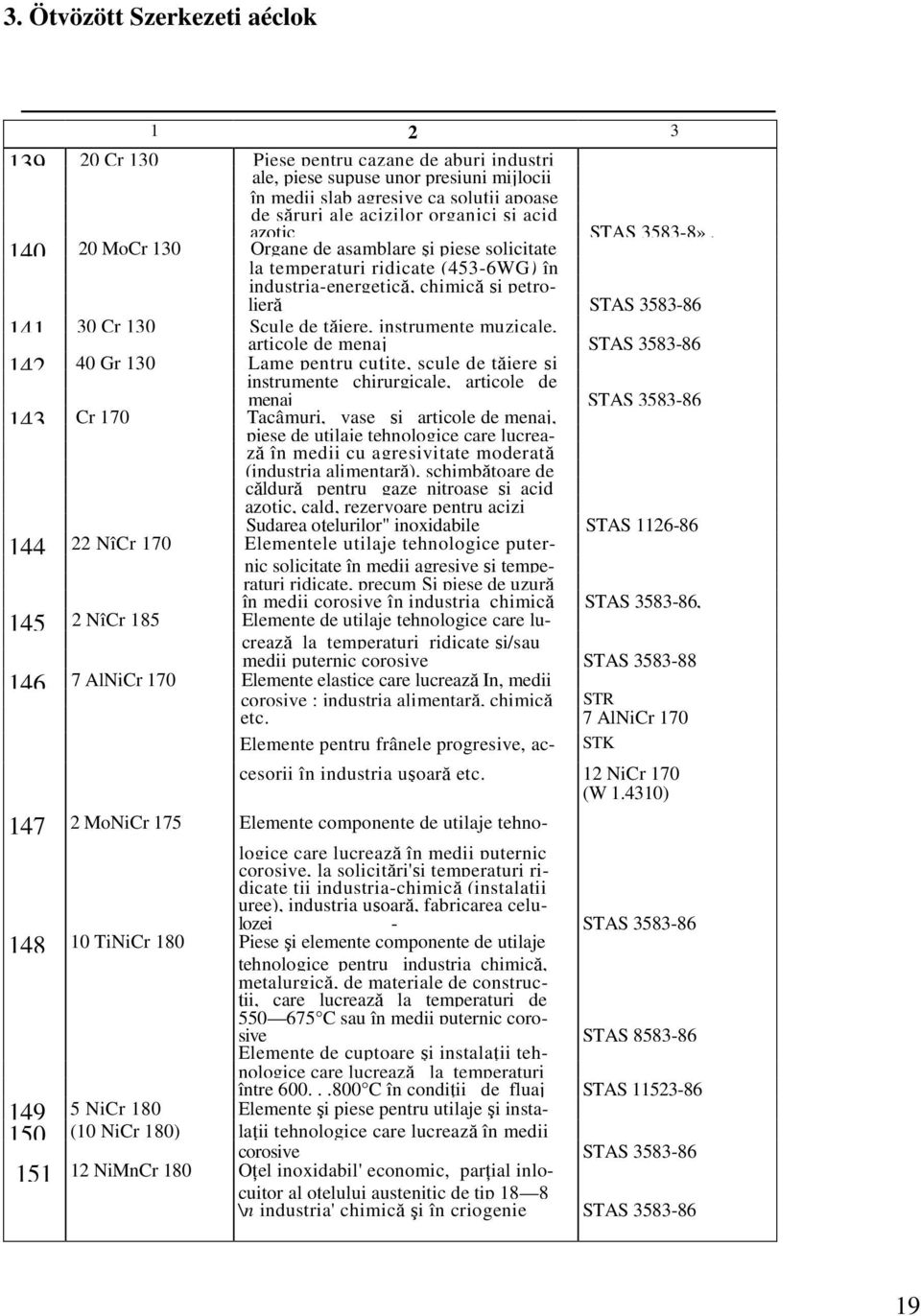

19 3. Ötvözött Szerkezeti aéclok Cr 130 Piese pentru cazane de aburi industri ale, piese supuse unor presiuni mijlocii în medii slab agresive ca soluţii apoase de săruri ale acizilor organici şi acid azotic STAS » MoCr 130 Organe de asamblare şi piese solicitate la temperaturi ridicate (453-6WG) în industria-energetică, chimică şi petrolieră STAS Cr 130 Scule de tăiere, instrumente muzicale, articole de menaj STAS Gr 130 Lame pentru cuţite, scule de tăiere şi instrumente chirurgicale, articole de menaj STAS Cr 170 Tacâmuri, vase şi articole de menaj, piese de utilaje tehnologice care lucrează în medii cu agresivitate moderată (industria alimentară), schimbătoare de căldură pentru gaze nitroase şi acid azotic, cald, rezervoare pentru acizi Sudarea oţelurilor" inoxidabile STAS NîCr 170 Elementele utilaje tehnologice puternic solicitate în medii agresive şi temperaturi ridicate, precum Şi piese de uzură în medii corosive în industria chimică STAS , NîCr 185 Elemente de utilaje tehnologice care lucrează la temperaturi ridicate şi/sau medii puternic corosive STAS AlNiCr 170 Elemente elastice care lucrează In, medii corosive : industria alimentară, chimică STR etc. 7 AlNiCr 170 Elemente pentru frânele progresive, ac- STK cesorii în industria uşoară etc. 12 NiCr 170 (W ) MoNiCr 175 Elemente componente de utilaje tehnologice care lucrează în medii puternic corosive, la solicitări'şi temperaturi ridicate tii industria-chimică (instalaţii uree), industria uşoară, fabricarea celulozei - STAS TiNiCr 180 Piese şi elemente componente de utilaje tehnologice pentru industria chimică, metalurgică, de materiale de construcţii, care lucrează la temperaturi de C sau în medii puternic corosive STAS Elemente de cuptoare şi instalaţii tehnologice care lucrează la temperaturi între C în condiţii de fluaj STAS NiCr 180 Elemente şi piese pentru utilaje şi insta- 150 (10 NiCr 180) laţii tehnologice care lucrează în medii 151 corosive STAS NiMnCr 180 Oţel inoxidabil' economic, parţial inlocuitor al oţelului austenitic de tip 18 8 \n industria' chimică şi în criogenie STAS

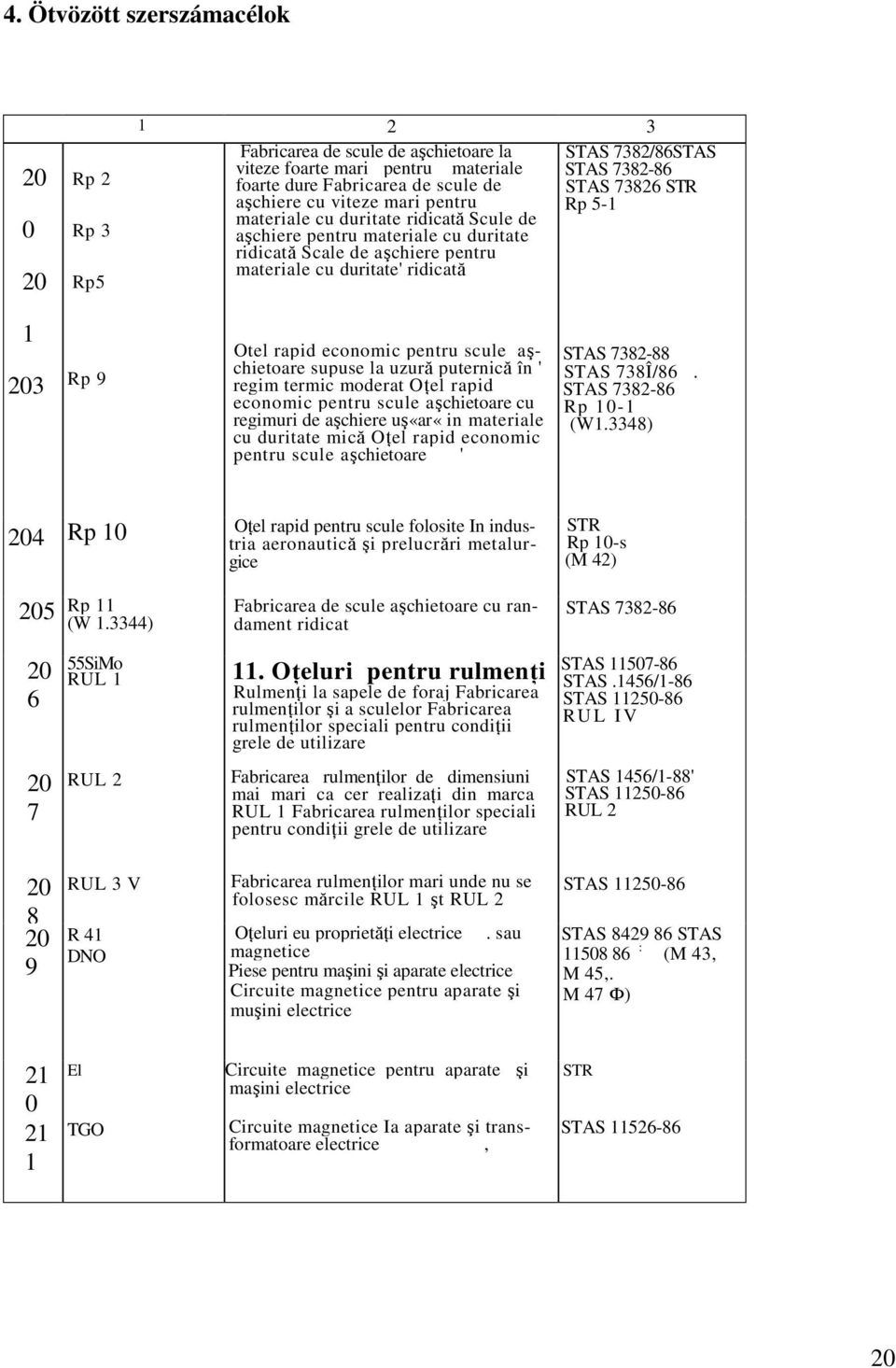

20 4. Ötvözött szerszámacélok Rp 2 Rp 3 Rp Fabricarea de scule de aşchietoare la STAS 7382/86STAS viteze foarte mari pentru materiale STAS foarte dure Fabricarea de scule de STAS STR aşchiere cu viteze mari pentru Rp 5-1 materiale cu duritate ridicată Scule de aşchiere pentru materiale cu duritate ridicată Scale de aşchiere pentru materiale cu duritate' ridicată Rp 9 Otel rapid economic pentru scule aşchietoare supuse la uzură puternică în ' regim termic moderat Oţel rapid economic pentru scule aşchietoare cu regimuri de aşchiere uş«ar«in materiale cu duritate mică Oţel rapid economic pentru scule aşchietoare ' STAS STAS 738Î/86. STAS Rp 10-1 (W1.3348) 204 Rp 10 Oţel rapid pentru scule folosite In industria aeronautică şi prelucrări metalurgice STR Rp 10-s (M 42) 205 Rp 11 (W ) Fabricarea de scule aşchietoare cu randament ridicat STAS SiMo RUL 1 RUL Oţeluri pentru rulmenţi Rulmenţi la sapele de foraj Fabricarea rulmenţilor şi a sculelor Fabricarea rulmenţilor speciali pentru condiţii grele de utilizare Fabricarea rulmenţilor de dimensiuni mai mari ca cer realizaţi din marca RUL 1 Fabricarea rulmenţilor speciali pentru condiţii grele de utilizare. STAS STAS.1456/1-86 STAS R U L I V STAS 1456/1-88' STAS RUL RUL 3 V R 41 DNO Fabricarea rulmenţilor mari unde nu se folosesc mărcile RUL 1 şt RUL 2 Oţeluri eu proprietăţi electrice. sau magnetice Piese pentru maşini şi aparate electrice Circuite magnetice pentru aparate şi muşini electrice STAS STAS STAS : (M 43, M 45,. M 47 Ф) El TGO Circuite magnetice pentru aparate şi maşini electrice Circuite magnetice Ia aparate şi transformatoare electrice, STR STAS
21 Réz-alumínium ötvözetek Tabelul 1 Compoziþia chimicã Marca aliajului Elemente de aliere, % Impuritãþi, % max. Al Fe Ni Mn Cu Pb Sn Zn Mn Fe Ni Si Total CuAl9T 8,5-10, Rest 0,3 0,3 0,5 0,5 1,0 0,5 0,2 0,6 excl. Mn, Fe, Ni CuAl9Fe3T 8,5-10,5 2,0-4,0 - - Rest 0,3 0,5 0,3 0,4-0,1 0,1 0,8 excl. Sn CuAl10Fe3T 9,0-11,0 2,0-4,0 - - Rest 0,2 0,3 0,5 1,0-2,5 0,2 0,5 excl. Mn, Ni CuAl9Fe5Ni5T 8,5-10, ,5 max. 1,5 Rest 0,3 0,3 0, ,1 0,5 CuAl9Mn2T 8,0-10, ,5-2,5 Rest 0,3 0,3 1,5-1,4 1,4 0,2 2,4 excl. Ni CuAl9Fe2T 9,0-10, Rest 0,2 0,3 0, ,2 0,5 Utilizãri Utilizãrile principale ale aliajelor cupru - aluminiu sunt prezentate în tabelul 2. Tabelul 2 Marca aliajului CuAl9T CuAl9Fe3T CuAl10Fe3T CuAl9Fe5Ni5T CuAl9Mn2T CuAl9Fe2T Utilizãri principale Piese turnate pentru industria chimicã ºi alimentarã, armãturi Utilaje chimice, pompe de apã pentru mine, rotori de pompe centrifuge, cuzineþi, angrenaje elicoidale. Angrenaje elicoidale, piese pentru industria chimicã, rotori de pompã. Piese cu rezistenþã mecanicã ºi la coroziune ridicatã în apã de mare, rezistente la cavitaþie ºi la solicitãri alternative de lungã duratã. Armãturi care lucreazã în mediu de vapori fierinþi, corpuri distribuitoare în aparatura pentru petrochimie, elice de vapor, carcase de pompe. Piese rezistente la coroziune, armãturi pentru ape agresive, elice, flanºe, pentru industria navalã, piese destinate maºinilor din industria alimentarã. Furci la cutia de viteze auto. Livrare, marcare, documente Fiecare bloc va fi marcat din turnare cu denumirea institutului "I.M.N.R." Dupã verificarea calitãþii se vor aplica prin vopsire sau poansonare numãrul lotului ºi marca aliajului, pe fiecare bloc din lot. Blocurile se livreazã neambalate. Fiecare lot de livrare va fi însoþit de documentul de certificare a calitãþii întocmit conform dispoziþiilor legale în vigoare. 21
22 Corespondenþe cu standarde internaþionale Japan U.K. International Std. JIS B.S. ISO H Aluminium bronze ignots for castings. AlB4 In 1 to Copper alloy ignots and copper alloys castings. AB1, AB Cast copper alloys. CuAl9, CuAl10Fe
23 A gépgyártásban használatos hengerelt acéllemezek méretei TABLA GROASA LBC Grosimi 1,50 mm-12 mm Latimi de mm ; 1250 mm ; 1500 mm Lungimi de mm Grosimi 6mm-40mm Latimi de mm ; 1250 mm ; 1500 mm ; mm ; mm ; mm ; mm ; mm Lungimi de mm Materiale OL32 ; OL37 ; OL44 ; OL50 ; OL52 ; OL60 conf. STAS Tratamente termice : N ( necalmat ) ; K ( calmat ) ; Pentru comenzi speciale, tablele se pot livra cu certificate de registru : RNR ; LRS ; BV ; ABS ; GL ; DNV ( grad A ; B ; D ; E ; A32 ; D32 ; E32 ; A36 ; D36 ; E36 ) TABLA GROASA LTG Grosimi 6 mm-100 mm Latimi de mm ; 1250 mm ; 1500 mm ; mm ; mm ; mm ; mm ; mm ; mm ; 3.600mm ; mm Lungimi de mm mm Materiale OL32 ; OL37 ; OL44 ; OL50 ; OL52 ; OL60 conf. STAS Tratamente termice : N ( necalmat ) ; K ( calmat ) ; Pentru comenzi speciale, tablele se pot livra cu certificate de registru : RNR ; LRS ; BV ; ABS ; GL ; DNV ( grad A ; B ; D ; E ; A32 ; D32 ; E32 ; A36 ; D36 ; E36 ) TABLA LAMINATA LA RECE LBR STAS Grosimi 0,30 ; 0,40 ; 0,50 ; 0,60 ; 0,80 ; 1,00 ; 1,25 ; 1,50 ; 1,75 ; 2,00 ; 2,25 ; 2,50 ; 3,00 ; 3,50 mm Latimi de 800 mm ; mm ; 1250 mm ; 1500 mm Lungimi cuprinse intre mm Materiale OL32 ; OL37 ; OL44 ; OL52 STAS Tratamente termice : N ( necalmat B1N ; B2N ; A1N ; A2N ; A3N ; A4) K ( calmat B1K ; B2K ; A1K ; A2K ; A3K ; A5 ) TABLA ZINCATA STAS Grosimi 0,40 ; 0,50 ; 0,60 ; 0,80 ; 1,00 ; 1,25 ; 1,50 ; 1,75 ; 2,00 ; 2,25 ; 2,50 Latimi de mm ; mm ; 1250 mm ; 1500 mm Lungimi cuprinse intre mm Cantitate de zinc / mp : 200 ; 225 ; 250 ; 300 ; 325 ; 350 ; 400 ; 450 TABLA STRIATA INDUSTRIALA Material : OL37-2k 3 x 1000 x x 1000 x x 1000 x x 1000 x
24 TABLA NEAGRA CUTATA Material : A2N 0,60 x 630 x ,60 x 750 x ,75 x 630 x ,75 x 750 x ,00 x 630 x ,00 x 750 x ,50 x 630 x ,50 x 750 x 2000 TABLA ZINCATA CUTATA Material : A2N 0,60 x 630 x ,60 x 750 x ,75 x 630 x ,75 x 750 x ,00 x 630 x ,00 x 750 x ,50 x 630 x ,50 x 750 x
